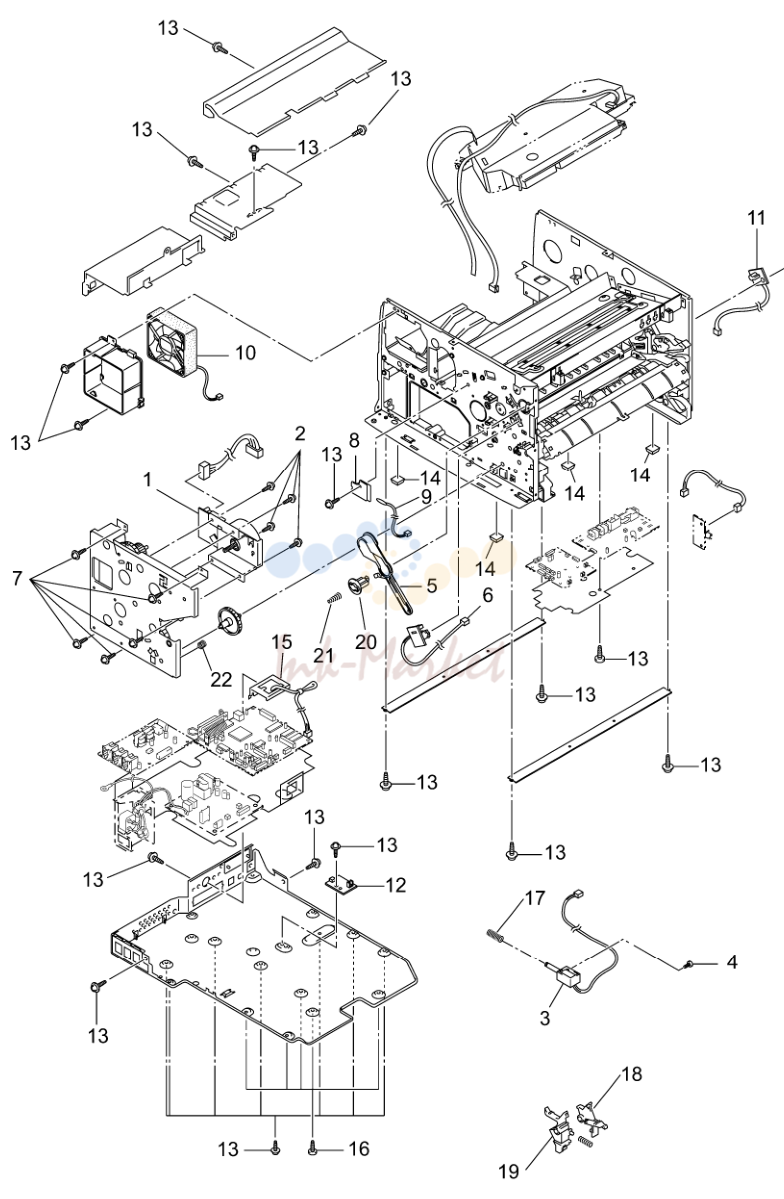

1. List1(MAIN FRAME)

№	Артикул	Описание
1	UL9311001 запросить цену →	1 MAIN MOTOR ASSY
2	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
3	LJ4069001 запросить цену →	1 SOLENOID ASSY
4	000300415 запросить цену →	1 SCREW, BIND M3X4
5	UL8984001 запросить цену →	1 FRONT COVER LINK
6	UL9099001 запросить цену →	1 TONER SENSOR (LED) PCB
7	087320616 запросить цену →	6 TAPTITE, CUP S M3X6
8	LE1166001 запросить цену →	1 THERMISTOR FILM
9	LE1284001 запросить цену →	1 IN CASING TEMPERATURE THERMISTOR
10	LJ4745001 запросить цену →	1 FAN
11	UL9104001 запросить цену →	1 TONER SENSOR (RECEIVER) PCB
12	UG6217001 запросить цену →	1 PAPER EJECTION SENSOR PCB
13	087320616 запросить цену →	23 TAPTITE, CUP S M3X6
14	LJ7403001 запросить цену →	4 RUBBER FOOT
15	LJ8031001 запросить цену →	1 2ND CASSETTE RELAY PCB
16	085411215 запросить цену →	5 SCREW, BIND B TITE M4X12
17	UL8970001 запросить цену →	1 SOLENOID RELEASE SPRING
18	UL8972001 запросить цену →	1 P/R CLUTCH LEVER
19	UL8971001 запросить цену →	1 F/R CLUTCH LEVER
20	UL8982001 запросить цену →	1 DEVELOP JOINT
21	UL8983001 запросить цену →	1 JOINT SPRING
22	UL8959001 запросить цену →	1 FRICTION SPRING

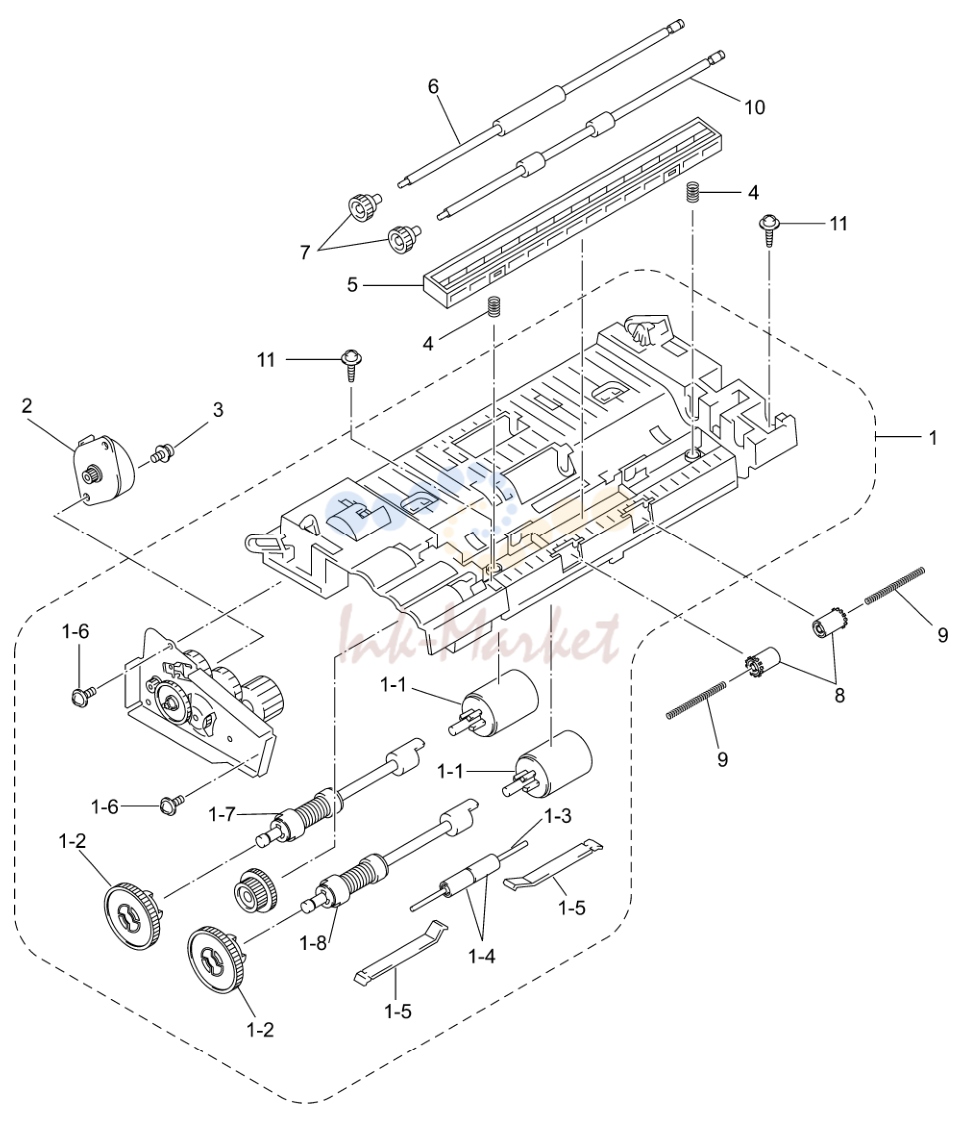

2. List2(DOCUMENT SCANNER)

№	Артикул	Описание
1	LE1164001 запросить цену →	1 SCANNER FRAME ASSY (SP)
1-1	LE1072001 ✓ в наличии	2 DOCUMENT SEPARATION ROLLER
1-2	UL5632000 запросить цену →	2 DOCUMENT SEPARATION ROLLER GEAR
1-3	UF4369000 запросить цену →	1 PRESSURE ROLLER SHAFT
1-4	UF9009001 ✓ в наличии	2 PRESSER ROLLER
1-5	UU7032001 запросить цену →	2 PRESSER ROLLER LEAF SPRING
1-6	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
1-7	UU2006001 запросить цену →	1 DOCUMENT TAKE-IN ROLLER SHAFT ASSY, WHITE
1-8	UU2008001 запросить цену →	1 SEPARATION ROLLER SHAFT ASSY, BLACK
2	UU2027001 запросить цену →	1 SCANNER MOTOR
3	0A4300605 запросить цену →	1 SCREW, PAN (WASHER) M3X6DA
4	UU2028001 запросить цену →	2 CIS SPRING
5	LE1160001 запросить цену →	1 CIS UNIT (SP)
6	UU2029001 запросить цену →	1 DOCUMENT FEED ROLLER
7	LE1196001 ✓ в наличии	2 DOCUMENT FEED ROLLER ROLLER GEAR
8	UL6244002 ✓ в наличии	2 PINCH ROLLER
9	UU2009001 запросить цену →	2 PINCH ROLLER SPRING
10	UU2031001 запросить цену →	1 DOCUMENT EJECTION ROLLER
11	087311016 запросить цену →	2 TAPTITE, CUP B M3X10

3. List4(PAPER TRANSPORT)

№	Артикул	Описание
1	UL9059001 запросить цену →	1 JOINT
2	UL9060001 запросить цену →	1 PAPER FEED ROLLER ASSY
3	UL9062001 запросить цену →	1 PAWLED BUSHING
4	UL9066001 ✓ в наличии	1 PAPER PICKUP ROLLER
5	UL9062001 запросить цену →	1 PAWLED BUSHING
6	UL9069001 запросить цену →	1 CONDUCTIVE BUSHING
8	LJ4843001 запросить цену →	1 OUTER CHUTE 1 (SP)
9	LJ5591001 запросить цену →	1 PLANETARY GEAR ASSY (SP)
10	UL9070001 запросить цену →	1 GEAR
11	UL8985001 запросить цену →	1 GEAR
12	LJ5705001 запросить цену →	1 GEAR 21 PRESSURE PLATE
13	LJ5838001 запросить цену →	1 FEED ROLLER PLANETARY GEAR ASSY (SP)
14	UL9049001 запросить цену →	1 MANUAL INSERTION SENSOR ACTUATOR
15	UL9050001 запросить цену →	1 REGISTRATION SENSOR ACTUATOR
16	UL9051001 запросить цену →	1 REGISTRATION SENSOR SPRING
17	UU2042001 запросить цену →	1 CASSETTE SENSOR ACTUATOR
18	UL9053001 запросить цену →	2 TRANSFER ARM ADD
19	UL9052001 запросить цену →	2 TRANSFER SPRING ADD

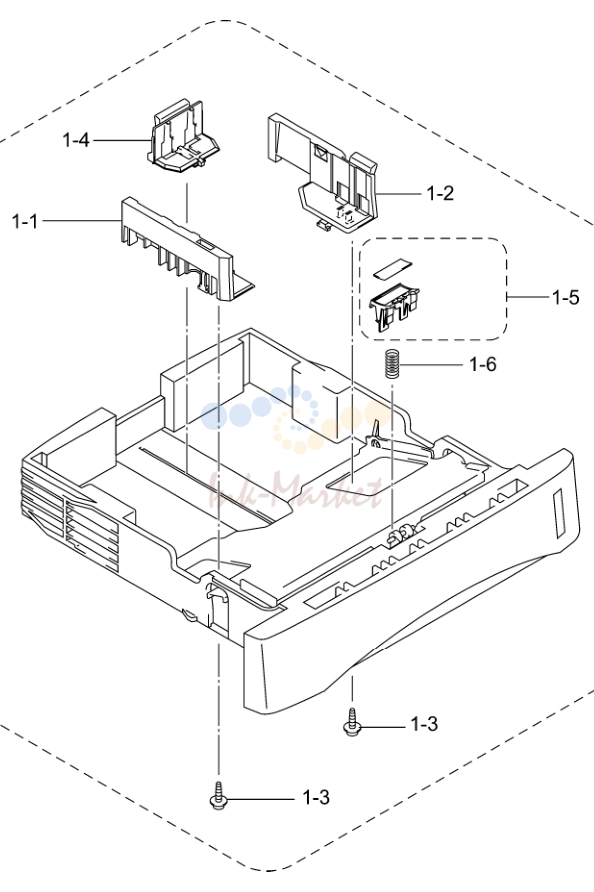

4. List5(PAPER TRAY)

№	Артикул	Описание
1	LJ4181001 запросить цену →	1 PAPER TRAY ASSY, A4 (SP)
1-1	UL9078001 запросить цену →	1 SIDE GUIDE L, GRAY(1496)
1-2	UL9079001 запросить цену →	1 SIDE GUIDE R, GRAY(1496)
1-3	U73515001 запросить цену →	2 SCREW, PAN CUP B M2.6X5
1-4	UL9083001 запросить цену →	1 PAPER REAR GUIDE, GRAY(1496)
1-5	UL9084001 запросить цену →	1 SEPARATION PAD SUPPORT ASSY
1-6	UL9090001 запросить цену →	1 SEPARATION PAD SPRING

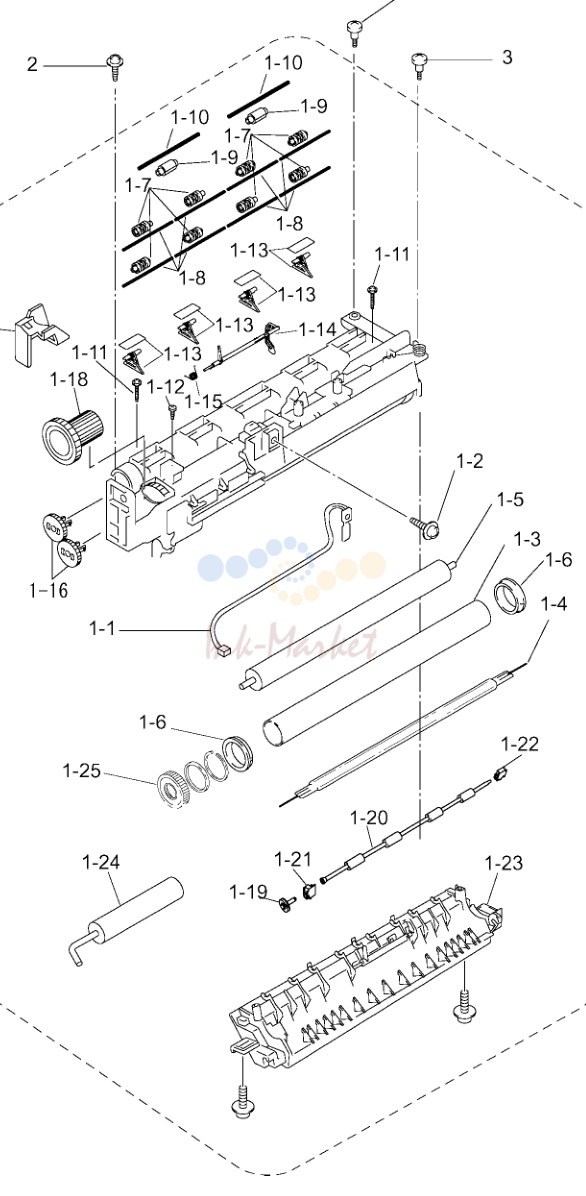

5. List6(HEAT FIXING UNIT)

№	Артикул	Описание
1	LJ7760001 запросить цену →	1 HEAT FIXING UNIT, 230V (SP)
1-1	UL8902001 ✓ в наличии	1 THERMISTOR ASSY
1-2	087311215 запросить цену →	1 TAPTITE, CUP B M3X12
1-3	LJ4169001 запросить цену →	1 HEAT ROLLER (SP)
1-4	LJ4163001 запросить цену →	1 FUSER LAMP, 230V (SP)
1-5	LJ4853001 запросить цену →	1 PRESSURE ROLLER (SP)
1-6	UL8908001 запросить цену →	2 HR BEARING
1-7	UL8929001 запросить цену →	8 EJECT PINCH ROLLER
1-8	LJ4431001 запросить цену →	8 PINCH SPRING
1-9	LJ4407001 запросить цену →	2 CLEANER ROLLER ASSY
1-10	LJ4409001 запросить цену →	2 CLEANER SPRING
1-11	087312015 запросить цену →	2 TAPTITE, CUP B M3X20
1-12	Z07200001 запросить цену →	1 TAPTITE, PAN B M3X10
1-13	LJ4845001 ✓ в наличии	4 PICK OFF FINGER (SP)
1-14	UL8920001 запросить цену →	1 PAPER EJECT ACTUATOR
1-15	UL8921001 запросить цену →	1 EJECT ACTUATOR SPRING
1-16	UL8914001 запросить цену →	2 IDLE GEAR
1-17	LJ5871001 запросить цену →	1 IDLE GEAR HOLDER
1-18	UL8923001 запросить цену →	1 FU DRIVER GEAR
1-19	LJ7256001 запросить цену →	1 EJECT ROLLER SHAFT L added
1-20	LJ7257001 запросить цену →	1 EJECT ROLLER ASSY R added
1-21	LJ7259001 запросить цену →	1 EJECT ROLLER BEARING L added
1-22	LJ7260001 запросить цену →	1 EJECT ROLLER BEARING R added
1-23	LJ7261001 запросить цену →	1 FU FRAME LOWER 2 added
1-24	LJ7262001 запросить цену →	1 EJECT ROLLER JAM REMOVE TOOL added
1-25	UL8910001 ✓ в наличии	1 HR GEAR 34 ADDED
2	087320815 запросить цену →	1 TAPTITE, CUP S M3X8
3	LJ4740001 запросить цену →	2 SHOULDER SCREW

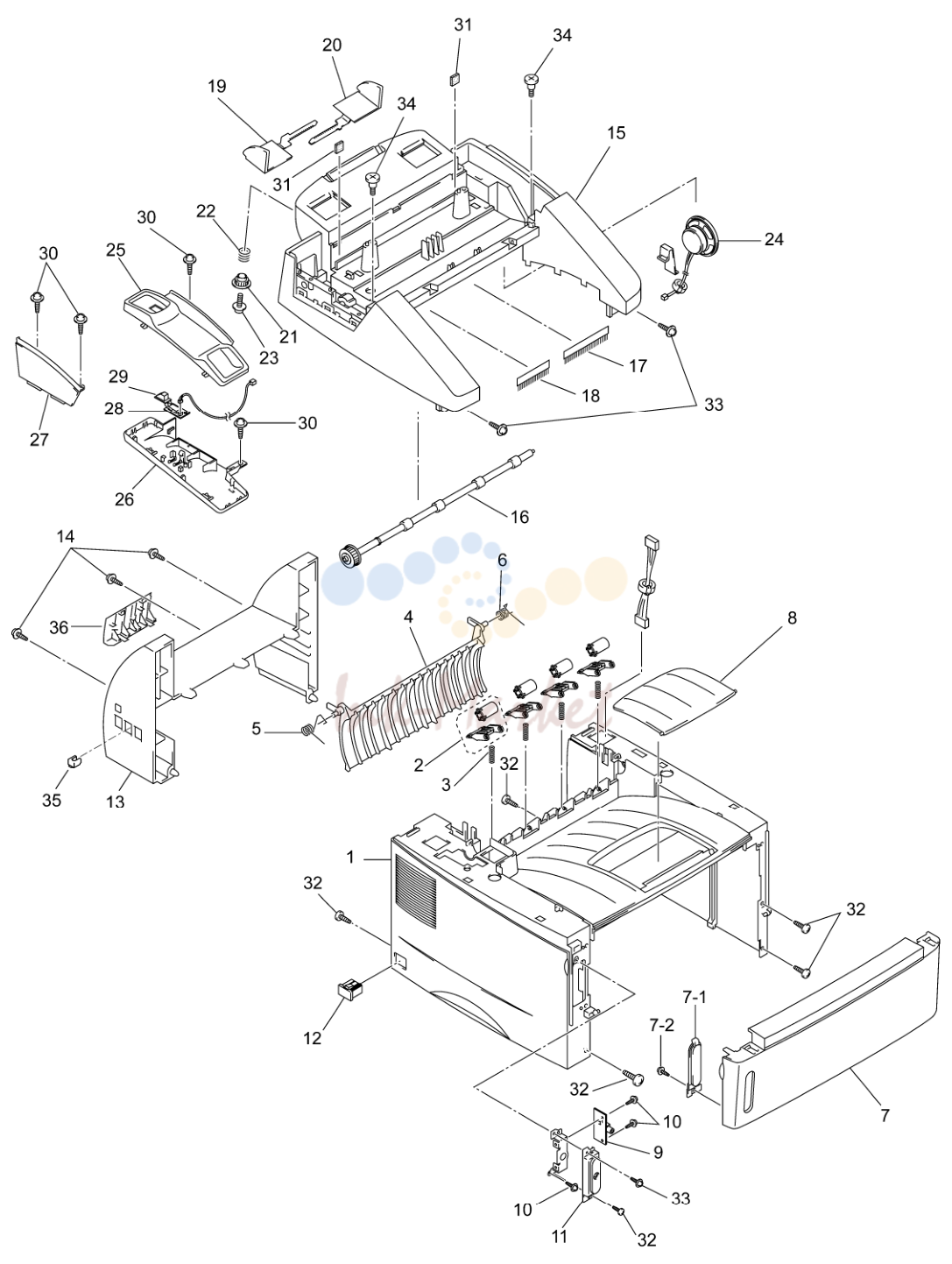

6. List7(COVER)

№	Артикул	Описание
1	LJ5753001 запросить цену →	1 MAIN COVER ASSY, GRAY(1495)
2	UL9122001 запросить цену →	4 PINCH ROLLER ASSY
3	UL9125001 запросить цену →	4 PINCH ROLLER SPRING
4	LJ5763001 запросить цену →	1 OUTER CHUTE, GRAY(1495)
5	UL9127001 запросить цену →	1 CHUTE SPRING L
6	UL9128001 запросить цену →	1 CHUTE SPRING R
7	UU2102001 запросить цену →	1 FRONT COVER ASSY,
7-1	UU2094001 запросить цену →	1 FRONT SUB COVER, GRAY(1495)
7-2	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
8	UL9140001 запросить цену →	1 PAPER SUB TRAY, GRAY(1495)
9		----- NOT USED
10		----- NOT USED
11		----- NOT USED
12	UU2045001 запросить цену →	1 SWITCH COVER, GRAY(1495)
13	UU2002001 запросить цену →	1 REAR COVER, GRAY(1495)
14	0A5401006 запросить цену →	3 SCREW, PAN (S/P WASHER) M4X10
15	UU2003001 запросить цену →	1 TOP COVER, GRAY(1495)
16	UL9142001 запросить цену →	1 EXIT ROLLER ASSY
17	LJ4125001 запросить цену →	1 ANTI-STATIC BRUSH (LONG)
18	LE1242001 запросить цену →	1 ANTI-STATIC BRUSH (SHORT)
19	UF6114008 запросить цену →	1 DOCUMENT GUIDE, L, GRAY(1495)
20	UF6115008 запросить цену →	1 DOCUMENT GUIDE, R, GRAY(1495)
21	UF4417000 запросить цену →	1 GUIDE GEAR
22	UF4418001 запросить цену →	1 SPRING, COMPRESSION
23	UF5034001 запросить цену →	1 TAPTITE, B 3X6
24	LG2210001 запросить цену →	1 SPEAKER UNIT
25		----- NOT USED
26		----- NOT USED
27	LE1023001 запросить цену →	1 SIDE COVER
28		----- NOT USED
29		----- NOT USED
30	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
31		----- NOT USED
32	085320816 запросить цену →	6 TAPTITE, BIND S M3X8
33	087321015 запросить цену →	2 TAPTITE, CUP S M3X10
34	UF9823001 запросить цену →	2 SHOULDER SCREW
35	UF5745000 запросить цену →	1 MJ COVER, EXT, FAX8350P/MFC9650/FAX8750P
36	LE8190001 запросить цену →	1 SUB BACK COVER, FAX8350P

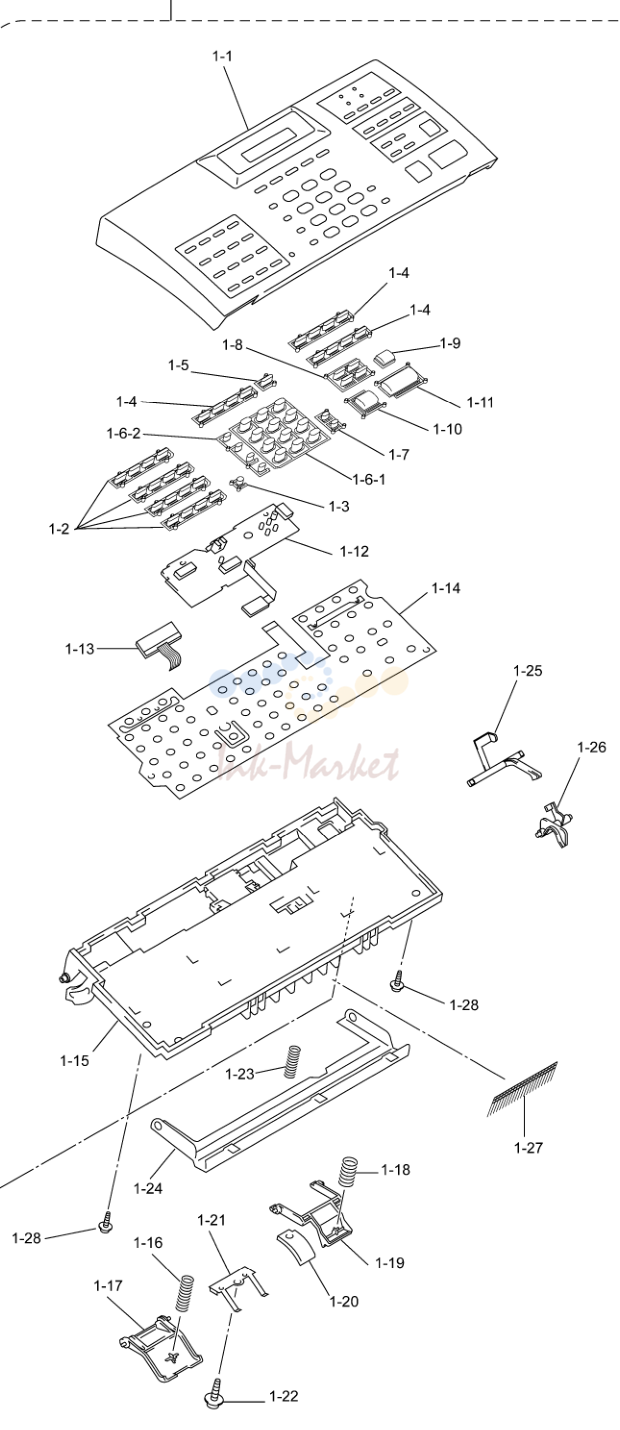

7. List8(CONTROL PANEL)

№	Артикул	Описание
1	LE1250001 запросить цену →	1 CONTROL PANEL ASSY, FAX8350P (SP)
1	LE1158001 запросить цену →	1 CONTROL PANEL ASSY, FAX8750P/MFC9650 (SP)
1-1	UU2004001 запросить цену →	1 CONTROL PANEL, GRAY(1495)
1-2	UF8176008 запросить цену →	4 KEY, ONE TOUCH, GRAY(1495)
1-3	UF4576008 запросить цену →	1 KEY, SHIFT, GRAY(1495)
1-4	UF9118006 запросить цену →	2 KEY, FUNCTION4, GRAY(1495)
1-5	UF5581010 запросить цену →	1 KEY, FUNCTION1, GRAY(1495)
1-6	UF4393007 запросить цену →	1 KEY, TEN, GRAY(1495)
1-7	UU7099008 запросить цену →	1 KEY, VOLUME, GRAY(1495)
1-8	UU7100008 запросить цену →	1 KEY, COPY AREA, GRAY(1495)
1-9	UF8174008 запросить цену →	1 KEY, COPY, GRAY(1495)
1-10	UF8173004 запросить цену →	1 KEY, STOP, PINK(2205)
1-11	UF8172006 запросить цену →	1 KEY, SEND, PURPLE(6255)
1-12	LG2212001 запросить цену →	1 CONTROL PANEL PCB ASSY
1-13	UG4552000 запросить цену →	1 LCD
1-14	LE1155001 запросить цену →	1 FPC KEY (SP)
1-15	UU2005001 запросить цену →	1 PANEL REAR COVER
1-16	UU2051001 запросить цену →	1 DOCUMENT NIP SPRING
1-17	UU2052001 запросить цену →	1 DOCUMENT NIP PIECE
1-18	UU2053001 запросить цену →	1 ADF SPRING
1-19	UU2054001 запросить цену →	1 SPRING PLATE B
1-20	UU2055001 запросить цену →	1 SEPARATION RUBBER
1-21	UU2056001 запросить цену →	1 SPRING PLATE A
1-22	UF5034001 запросить цену →	1 TAPTITE, B 3X6
1-23	UU2057001 запросить цену →	1 DOCUMENT PRESSURE SPRING
1-24	LE6342001 запросить цену →	1 DOCUMENT PRESSURE BAR ASSY
1-25	UU2061001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
1-26	UU2062001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
1-27	LE1071001 запросить цену →	1 ANTI-STATIC BRUSH
1-28	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
2	UU2063001 запросить цену →	1 LCD SHEET
3	LE1029001 запросить цену →	1 PANEL SHEET, FAX8350P FOR GER/AUS
3	LE1033001 запросить цену →	1 PANEL SHEET, FAX8350P FOR UK/CHE/IRE
3	LE1036001 запросить цену →	1 PANEL SHEET, FAX8350P FOR FRA
3	LE1099001 запросить цену →	1 PANEL SHEET, FAX8350P FOR NOR
3	LE1144001 запросить цену →	1 PANEL SHEET, FAX8350P FOR BEL
3	LE1102001 запросить цену →	1 PANEL SHEET, FAX8350P FOR HOL
3	LE1106001 запросить цену →	1 PANEL SHEET, FAX8350P FOR DEN
3	LE1731001 запросить цену →	1 PANEL SHEET, FAX8350P FOR SPA
3	LE1110001 запросить цену →	1 PANEL SHEET, FAX8350P FOR SWE
3	LE1046001 запросить цену →	1 PANEL SHEET, MFC9650 FOR GER
3	LE1053001 запросить цену →	1 PANEL SHEET, MFC9650 FOR UK/CHE/GNR
3	LE1114001 запросить цену →	1 PANEL SHEET, MFC9650 FOR NOR
3	LE1117001 запросить цену →	1 PANEL SHEET, MFC9650 FOR BEL
3	LE1120001 запросить цену →	1 PANEL SHEET, MFC9650 FOR NLD
3	LE1124001 запросить цену →	1 PANEL SHEET, MFC9650 FOR DEN
3	LE1127001 запросить цену →	1 PANEL SHEET, MFC9650 FOR SPA
3	LE1130001 запросить цену →	1 PANEL SHEET, MFC9650 FOR ITA
3	LE1133001 запросить цену →	1 PANEL SHEET, MFC9650 FOR SWE
3	LE1347001 запросить цену →	1 PANEL SHEET, FAX8750P FOR GER
3	LE1353001 запросить цену →	1 PANEL SHEET, FAX8750P FOR UK/CHE
3	LE1354001 запросить цену →	1 PANEL SHEET, FAX8750P FOR FRA
3	LE1356001 запросить цену →	1 PANEL SHEET, FAX8750P FOR NOR
3	LE1357001 запросить цену →	1 PANEL SHEET, FAX8750P FOR BEL
3	LE1359001 запросить цену →	1 PANEL SHEET, FAX8750P FOR NLD
3	LE1361001 запросить цену →	1 PANEL SHEET, FAX8750P FOR ITA
3	LE1363001 запросить цену →	1 PANEL SHEET, FAX8750P FOR SWE
3	LE1713001 запросить цену →	1 PANEL SHEET, FAX8750P FOR SPA
3	LE1722001 запросить цену →	1 PANEL SHEET, FAX8750P FOR DEN
4	UU2067001 запросить цену →	1 ADDRESS LABEL
5	LE1706001 запросить цену →	2 HOLE SHIELD FILM

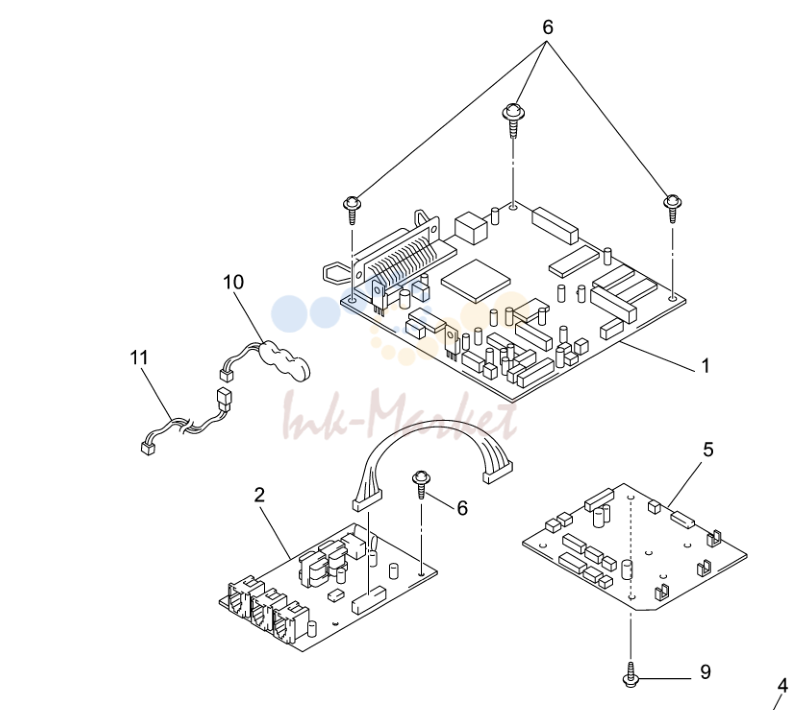

8. List9(PCB ASSY)

№	Артикул	Описание
1	LG2082001 запросить цену →	1 MAIN PCB ASSY, FAX8350P
1	LG2252001 запросить цену →	1 MAIN PCB ASSY, MFC9650
1	LG2422001 запросить цену →	1 MAIN PCB ASSY, FAX8750P
2	LE1264001 запросить цену →	1 NCU PCB ASSY, FAX8350P/MFC9650 (SP)
2	LE1264051 запросить цену →	1 NCU PCB ASSY, FAX8750P (SP)
3	LG4016001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY PCB, 230V
6	087320616 запросить цену →	5 TAPTITE, CUP S M3X6
7	084320815 запросить цену →	1 SCREW, FLAT S M3X8
8	0A5350606 запросить цену →	1 SCREW, PAN (WASHER) M3.5X6
9	085411215 запросить цену →	4 SCREW, BIND B TITE M4X12

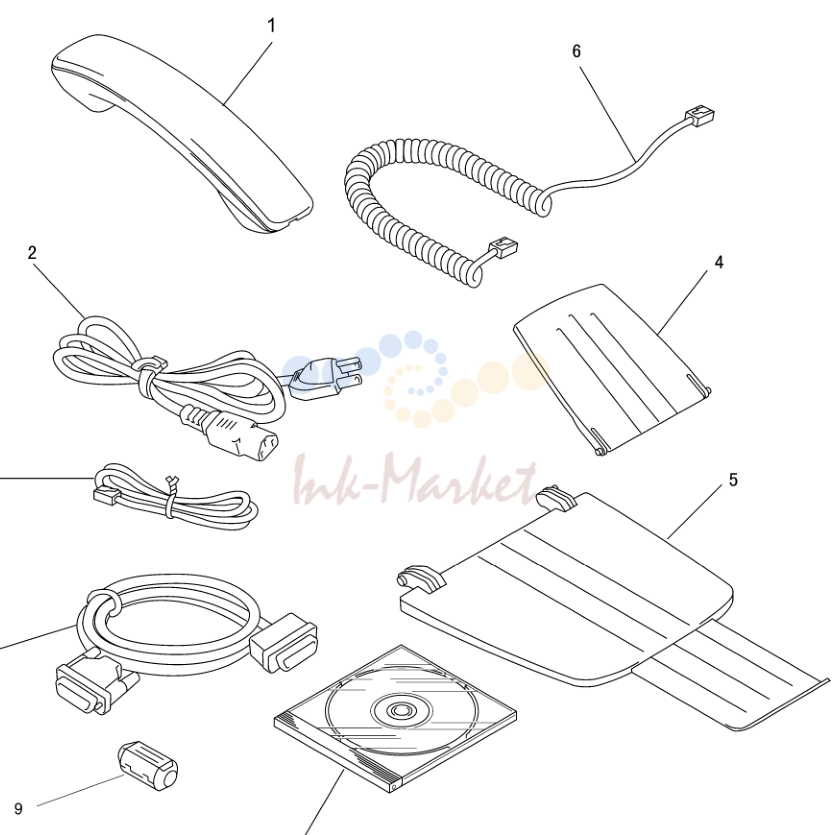

9. List10(ACCESSORIES)

№	Артикул	Описание
1		----- NOT USED
2	LG2359001 запросить цену →	1 AC CORD BAG ASSY, FAX8350P/MFC9650/FAX8750P FOR UK/IRE
2	LG2360001 запросить цену →	1 AC CORD BAG ASSY, FAX8350P/MFC9650/FAX8750P FOR CHE
2	LG2361001 запросить цену →	1 AC CORD BAG ASSY, FAX8350P/MFC9650 FOR DEN
3	UG3625001 запросить цену →	1 TELEPHONE LINE CORD, FAX8350P/MFC9650/FAX8750P FOR GER
3	UG3626001 запросить цену →	1 TELEPHONE LINE CORD, FAX8350P/MFC9650/FAX8750P FOR UK
3	UG3627001 запросить цену →	1 TELEPHONE LINE CORD, FAX8350P/FAX8750P FOR FRA
3	UG3629001 запросить цену →	1 TELEPHONE LINE CORD, FAX8350P/MFC9650/FAX8750P FOR NOR
3	UG1575001 запросить цену →	1 TELEPHONE LINE CORD, FAX8350P/MFC9650/FAX8750P FOR BEL
3	UG3631001 запросить цену →	1 TELEPHONE LINE CORD, FAX8350P/MFC9650/FAX8750P FOR NLD
3	UG3469000 запросить цену →	1 TELEPHONE LINE CORD, FAX8350P/MFC9650/FAX8750P FOR CHE
3	UG1570001 запросить цену →	1 TELEPHONE LINE CORD, FAX8350P/MFC9650/FAX8750 FOR IRE/SPA/GNR
3	UG3633001 запросить цену →	1 TELEPHONE LINE CORD, FAX8350P/MFC9650 FOR DEN
3	UG4205001 запросить цену →	1 TELEPHONE LINE CORD, FAX8350P FOR AUT
3	UG3634001 запросить цену →	1 TELEPHONE LINE CORD, MFC9650/FAX8750P FOR ITA
3	UG3635001 запросить цену →	1 TELEPHONE LINE CORD, FAX8350P/MFC9650/FAX8750P FOR SWE
5	UU2069001 запросить цену →	1 DOCUMENT SUPPORT
4	UU2080001 запросить цену →	1 DOCUMENT TRAY
6		----- NOT USED
7	LE1047001 запросить цену →	1 CD-ROM ASSY, MFC9650
7	LE1716001 запросить цену →	1 CD-ROM ASSY, FAX8750P
8	UG4558001 запросить цену →	1 I/F CABLE, MFC9650 FOR GER/UK
