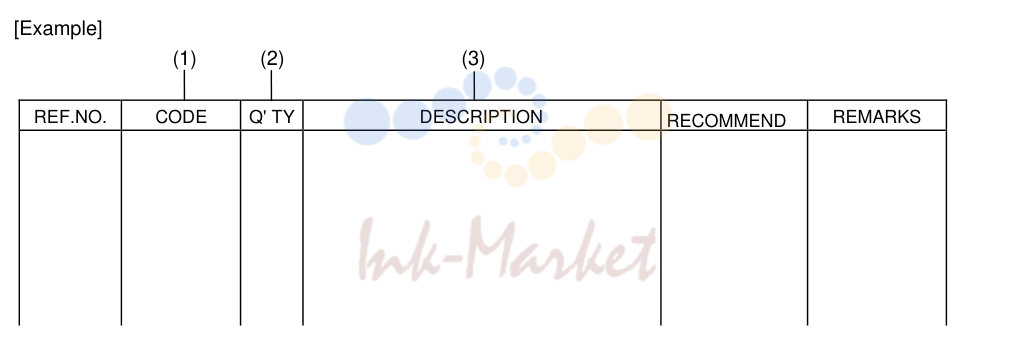

1. NOTES FOR USING THIS PARTS REFERENCE LIST
2. LIST2(LASER UNIT)
3. LIST3(PAPER FEED)
4. LIST4(FIXING UNIT)
5. LIST5(MAIN COVER)
6. LIST6(TOP COVER)
7. LIST7(CONTROL PANEL)

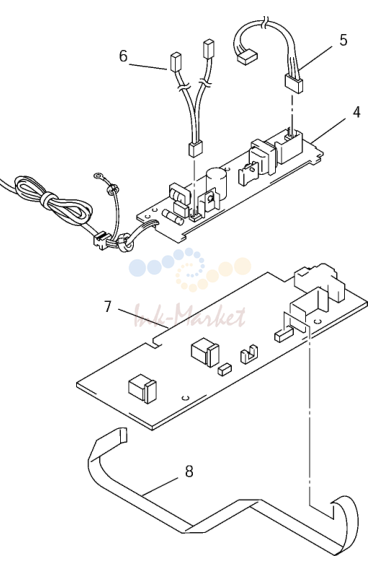

8. LIST8(PCB)

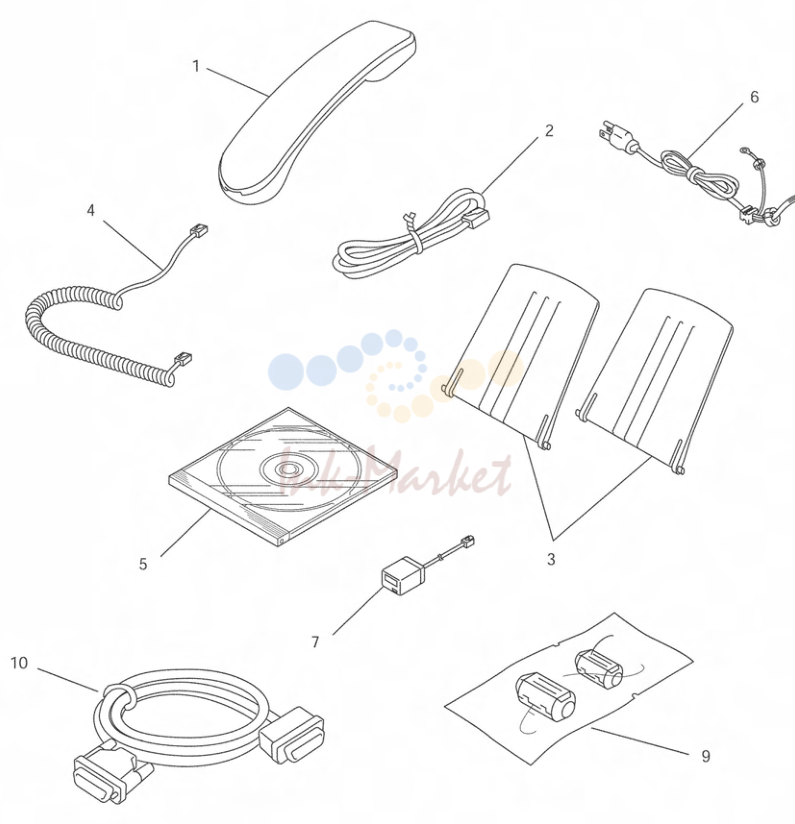

9. LIST9(ACCESSORIES)

1. NOTES FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1	LE1793001 запросить цену →	1 DRIVE UNIT
1-1	UL6573000 запросить цену →	1 PAPER PICK-UP SOLENOID LEVER
1-2	UL6574000 запросить цену →	1 CLUTCH RELEASE LEVER
1-3	UL6575001 запросить цену →	1 SOLENOID LEVER RETURN SPRING
1-4	LE7280001 запросить цену →	1 SOLENOID LEVER SHEET
1-5	LE7015001 запросить цену →	1 PAPER FEED SOLENOID ASSY
1-6	LE7419001 запросить цену →	1 CLUTCH GEAR SPRING
1-7	UL6579001 запросить цену →	1 CLUTCH HOLDER SPRING
1-8	LE1806001 запросить цену →	1 MAIN MOTOR ASSY
1-9	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
1-10	LE1807001 запросить цену →	1 ELECTRODE
1-11	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
1-12	LE1795001 запросить цену →	1 MOTOR BRACKET
1-13	087321615 запросить цену →	2 TAPTITE, CUP S M3X16
2	087411415 запросить цену →	4 TAPTITE, CUP B M4X14

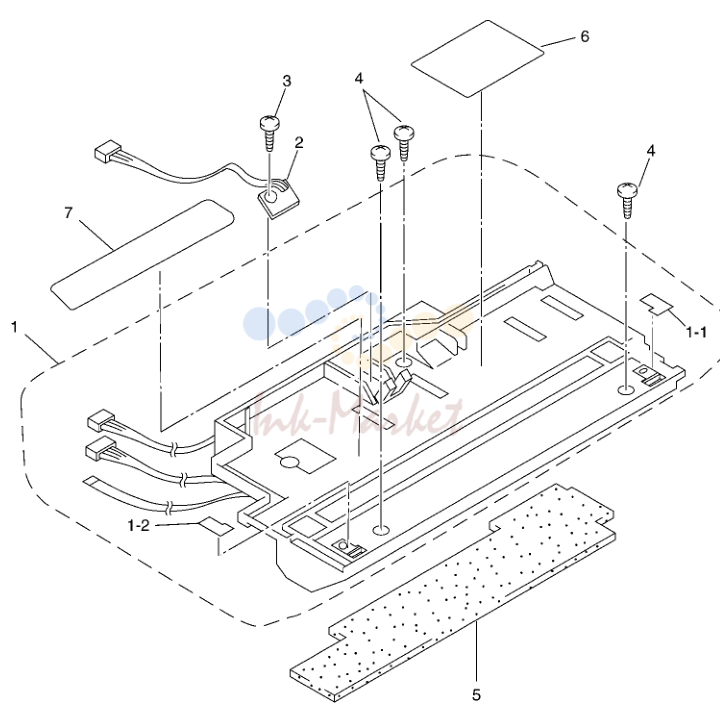

2. LIST2(LASER UNIT)

№	Артикул	Описание
1	LE7197001 запросить цену →	1 LASER SCANNER ASSY(SP) √
1-1	UL6614001 запросить цену →	1 SCANNER SHEET
1-2	UL6615001 запросить цену →	1 SCANNER SHEET
2	LG3162001 запросить цену →	1 TONER SENSOR PCB ASSY
3	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
4	085411215 запросить цену →	3 SCREW, BIND B TITE 4X12
5	UU7043001 запросить цену →	1 SCANNER SEAL SPONGE
6	UL6740001 запросить цену →	1 LASER CAUTION LABEL
7	UL6741001 запросить цену →	1 TONER CAUTION LABEL

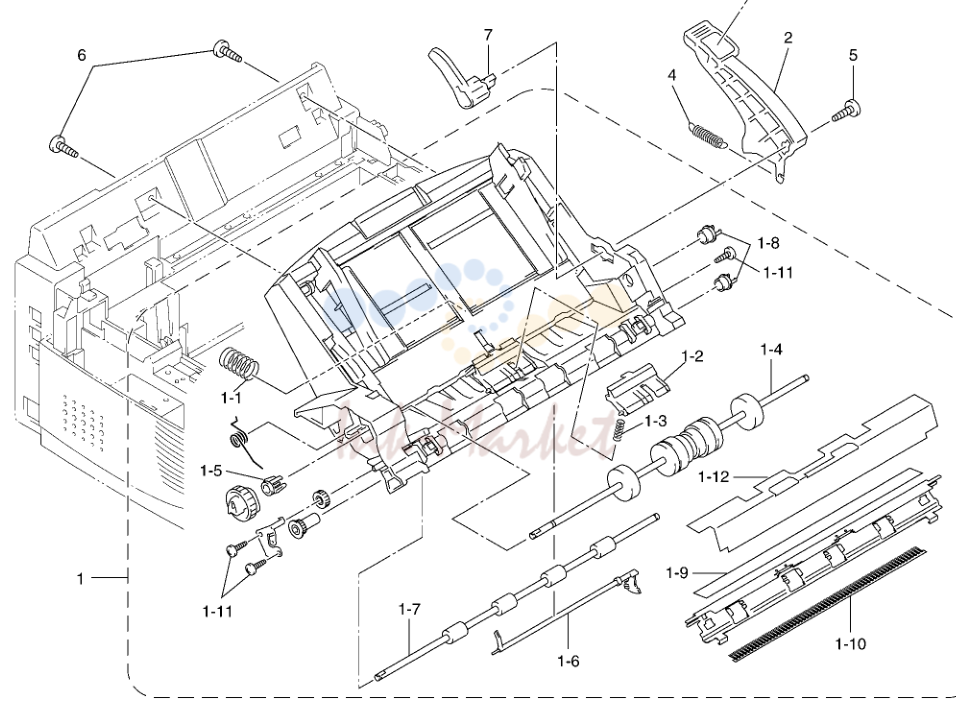

3. LIST3(PAPER FEED)

№	Артикул	Описание
1	LE1833001 запросить цену →	1 PAPER FEED BASE ASSY, GRAY(1495)
1-1	LE1844001 запросить цену →	1 PLATE SPRING
1-2	LE1943001 запросить цену →	1 SEPARATION PAD ASSY
1-3	UL5184001 запросить цену →	1 SEPARATION PAD SPRING
1-4	LE1945001 ✓ в наличии	1 PAPER PULL-IN ROLLER
1-5	LF4230001 запросить цену →	1 PAWLED BUSHING L
1-6	LE1845001 запросить цену →	1 REGISTRATION SENSOR ACTUATOR
1-7	UL6654001 ✓ в наличии	1 PAPER FEED ROLLER
1-8	UF0026001 запросить цену →	2 PAWLED BUSHING R
1-9	UL6659001 запросить цену →	1 CHUTE FILM
1-10	LJ5219001 запросить цену →	1 ANTI-STATIC BRUSH
1-11	U04887001 запросить цену →	3 TAPTITE, BIND B M2.6X8
1-12	LE7019001 запросить цену →	1 BLACK FILM
2	LE1834001 запросить цену →	1 RELEASE LEVER, PURPLE(6255)
3	LE7136001 запросить цену →	1 RELEASE LEVER LABEL
4	LE1835001 запросить цену →	1 RELEASE LEVER SPRING
5	085411015 запросить цену →	1 TAPTITE, BIND B M4X10
6	085411215 запросить цену →	2 TAPTITE, BIND B M4X12
7	LE1837001 запросить цену →	1 RELEASE CAM

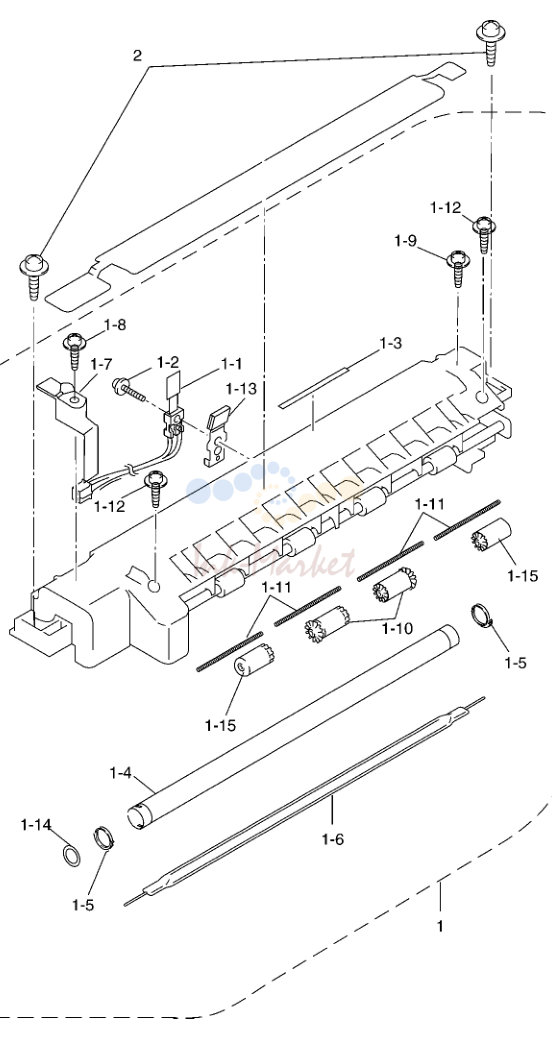

4. LIST4(FIXING UNIT)

№	Артикул	Описание
1	LE7343001 запросить цену →	1 FIXING UNIT, 230V(SP) √
1-1	LE1849001 запросить цену →	1 THERMISTOR ASSY
1-2	087311415 запросить цену →	1 TAPTITE, CUP B M3X14
1-3	LE7302001 запросить цену →	1 HEAT ROLLER CLEANER FELT
1-4	LE1850001 запросить цену →	1 HEAT ROLLER
1-5	UH3178000 запросить цену →	2 HEAT ROLLER SHAFT HOLDER
1-6	LE7133001 запросить цену →	1 TUNGSTEN HALOGEN LAMP, 230V
1-7	UH3182000 запросить цену →	1 FEEDER ELECTRODE PLATE
1-8	083311016 запросить цену →	1 TAPTITE, PAN B M3X10 CHG
1-9	LJ4820001 запросить цену →	1 SCREW, PAN(WASHER) M2.6X6DA
1-10	UH3323001 запросить цену →	2 EJECT PINCH ROLLER ASSY
1-11	UL6682001 запросить цену →	4 PINCH SPRING
1-12	085311216 запросить цену →	2 TAPTITE, BIND B M3X12
1-13	LE7043001 запросить цену →	1 CLEANER ASSY
1-14		---- NOT USED
1-15	UH3324001 запросить цену →	2 EJECTION PRESSURE ROLLER
2	087411616 запросить цену →	2 TAPTITE, CUP B M4X16

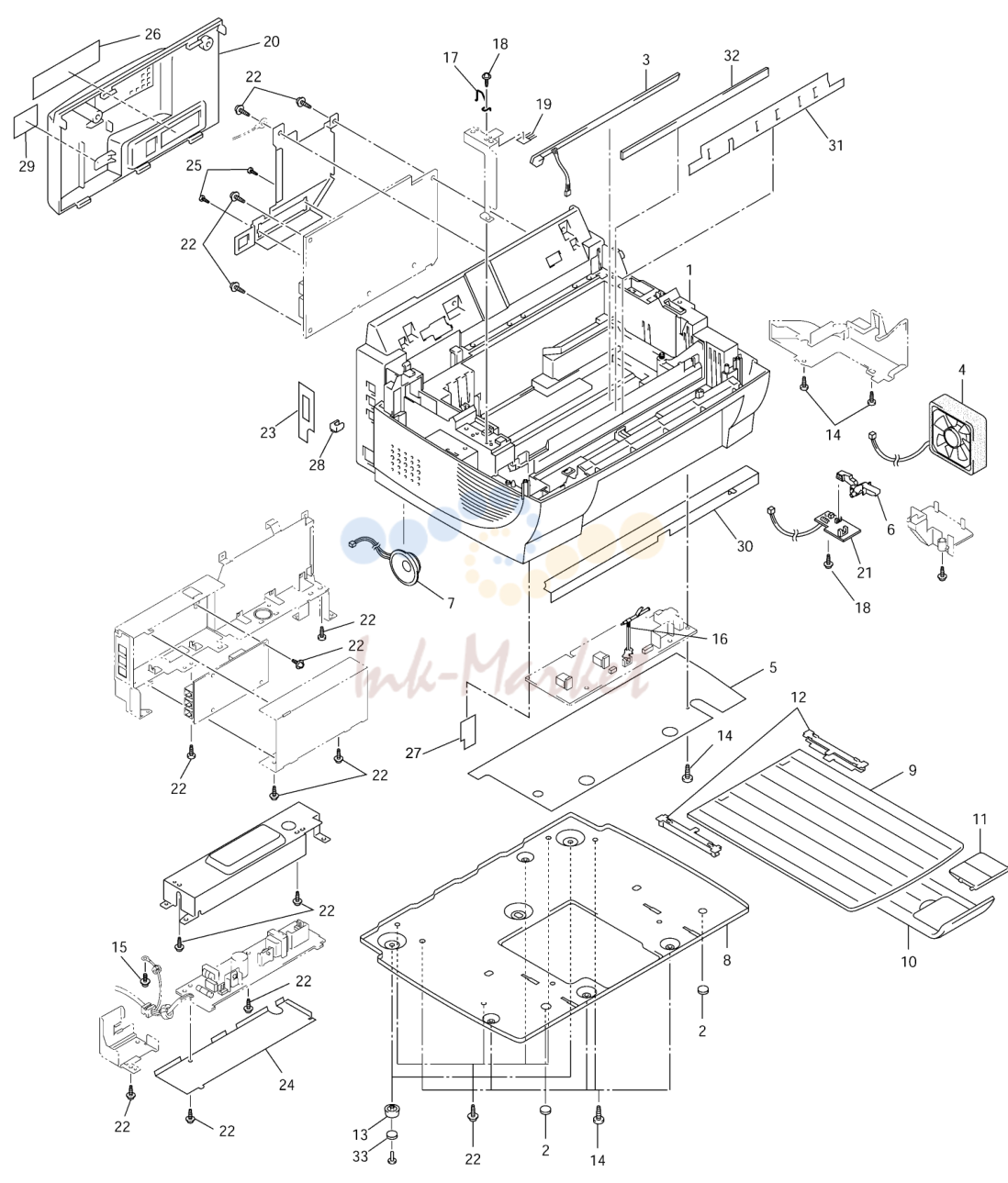

5. LIST5(MAIN COVER)

№	Артикул	Описание
1	LE1786001 запросить цену →	1 MAIN COVER, GRAY(1495)
2	LE7299001 запросить цену →	2 RUBBER FOOT(FRONT)
3	LE1863001 запросить цену →	1 EL BOARD
4	LF2520001 запросить цену →	1 FAN MOTOR ASSY
5	LE1865001 запросить цену →	1 HIGH-VOLTAGE INSULATOR SHEET
6	LE1866001 запросить цену →	1 TOP COVER SENSOR ACTUATOR
7	LG3166001 запросить цену →	1 SPEAKER UNIT
8	LF2503001 запросить цену →	1 BOTTOM PLATE
9	LE1870001 запросить цену →	1 PAPER EJECTION TRAY
10	LE1871001 запросить цену →	1 PAPER EJECTION SUB TRAY
11	LJ5599001 запросить цену →	1 PAPER STOPPER
12	LE1872001 запросить цену →	2 PAPER EJECT TRAY HOLDER
13	LF2504001 запросить цену →	2 BOTTOM LEG (REAR)
14	085411215 запросить цену →	8 SCREW, BIND B TITE 4X12
15	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB
16	LE1874001 запросить цену →	1 PAPER EJECT SENSOR ACTUATOR
17	LE1968001 запросить цену →	1 SCANNING GROUND SPRING
18	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
19	LE1876001 запросить цену →	1 ANTI-STATIC BRUSH
20	LE1877001 запросить цену →	1 BOARD ACCESS COVER, EXCEPT FOR FAX8070PNew
20	LF2327001 запросить цену →	1 BOARD ACCESS COVER, FAX8070PNew WITH MAIN PCB add
21	LG3168001 запросить цену →	1 REGISTRATION SENSOR PCB ASSY
22	087320616 запросить цену →	18 TAPTITE, CUP S M3X6
23		---- NOT USED
24	LF6629001 запросить цену →	1 LOW-VOLTAGE INSULATOR SHEET CHG
25	083321416 запросить цену →	2 TAPTITE, PAN S M3X14
26	LE7141001 запросить цену →	1 ACCESS COVER SHEET FOR FAX8070PNew
27	LE7898001 запросить цену →	1 PROTECTION FILM
28	UF5745000 запросить цену →	1 MJ COVER, EXT FOR
29		---- NOT USED
30	LE1967001 запросить цену →	1 DUCT FILE
31	UU7047001 запросить цену →	1 HEAT INSULATION SHEET
32	UU7048001 запросить цену →	1 LABEL SPONGE
33	LF2505001 запросить цену →	2 RUBBER FOOT(REAR)

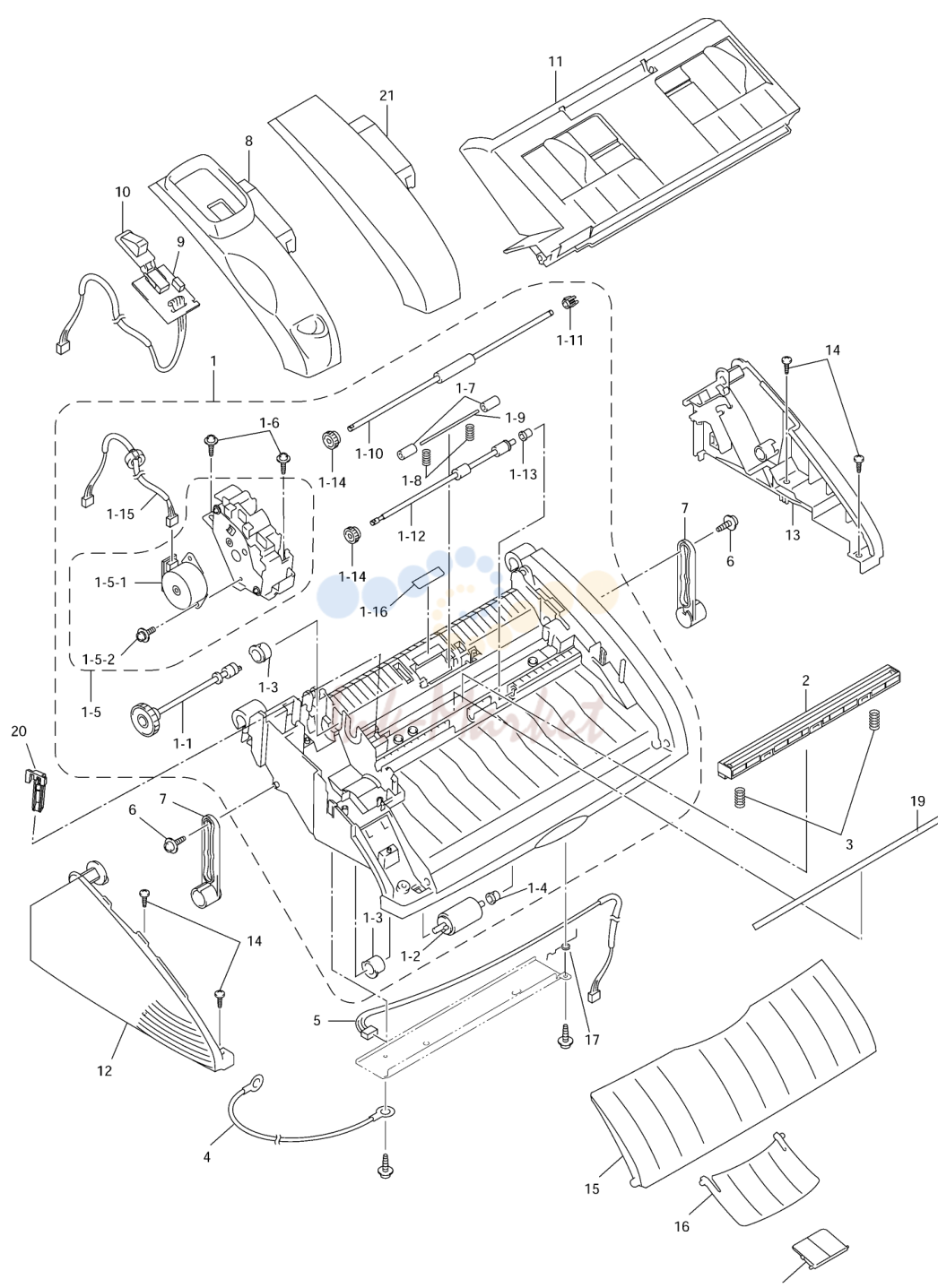

6. LIST6(TOP COVER)

№	Артикул	Описание
1	LE1950001 запросить цену →	1 TOP COVER ASSY, GRAY(1495)
1-1	LE1814001 запросить цену →	1 SEPARATION ROLLER GEAR
1-2	UF5511001 ✓ в наличии	1 SEPARATION ROLLER CHG
1-3	LE6325001 запросить цену →	2 BUSHING L
1-4	LE6326001 запросить цену →	1 BUSHING R
1-5	LE1808001 запросить цену →	1 SCANNER DRIVE UNIT
1-6	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
1-7	UF9009001 ✓ в наличии	2 PRESSURE ROLLER
1-8	LE2472001 запросить цену →	2 PRESSURE ROLLER SPRING
1-9	LE2471001 запросить цену →	1 PRESSURE ROLLER SHAFT
1-10	LE1816001 запросить цену →	1 DOCUMENT FEED ROLLER
1-11	LF4230001 запросить цену →	1 PAWLED BUSHING
1-12	LE7135001 ✓ в наличии	1 DOCUMENT EJECTION ROLLER ASSY
1-13	UF9949001 запросить цену →	1 EJECTION ROLLER BUSHING
1-14	LE1196001 ✓ в наличии	2 DOCUMENT FEED/EJECTION ROLLER GEAR
1-15	LG3171001 запросить цену →	1 SCANNER MOTOR HARNESS
1-16	UU7364001 запросить цену →	1 SEPARATION ROLLER FILM
2	LG3157001 запросить цену →	1 CIS UNIT √
3	UU2028001 запросить цену →	2 CIS SPRING
4	LG3207001 запросить цену →	1 FG WIRE
5	LG5007001 запросить цену →	1 CIS HARNESS
6	LE4199001 запросить цену →	2 TAPTITE, PAN B M4X6D10
7	LE1884001 запросить цену →	2 LINK STOPPER
8		---- NOT USED
9	LG3397001 запросить цену →	1 HOOK PCB ASSY FOR FAX8070PNew/MFC9070New B53K546
9	LG3735001 запросить цену →	1 HOOK PCB ASSY FOR MFC9030New B53K546
10		---- NOT USED
11	LE1885001 запросить цену →	1 DOCUMENT BASE ASSY, GRAY(1495)
12	LE1889001 запросить цену →	1 SIDE COVER L
13	LE1890001 запросить цену →	1 SIDE COVER R
14	085411215 запросить цену →	4 SCREW, BIND B TITE 4X12
15	LE1891001 запросить цену →	1 DOCUMENT EJECTION TRAY
16	LE1892001 запросить цену →	1 DOCUMENT EJECTION SUB TRAY
17	LE8109001 запросить цену →	1 FEED ROLLER GROUNDING SPRING
18		---- NOT USED
19		---- NOT USED
20		---- NOT USED
21	LE7134001 запросить цену →	1 W/O HANDSET COVER

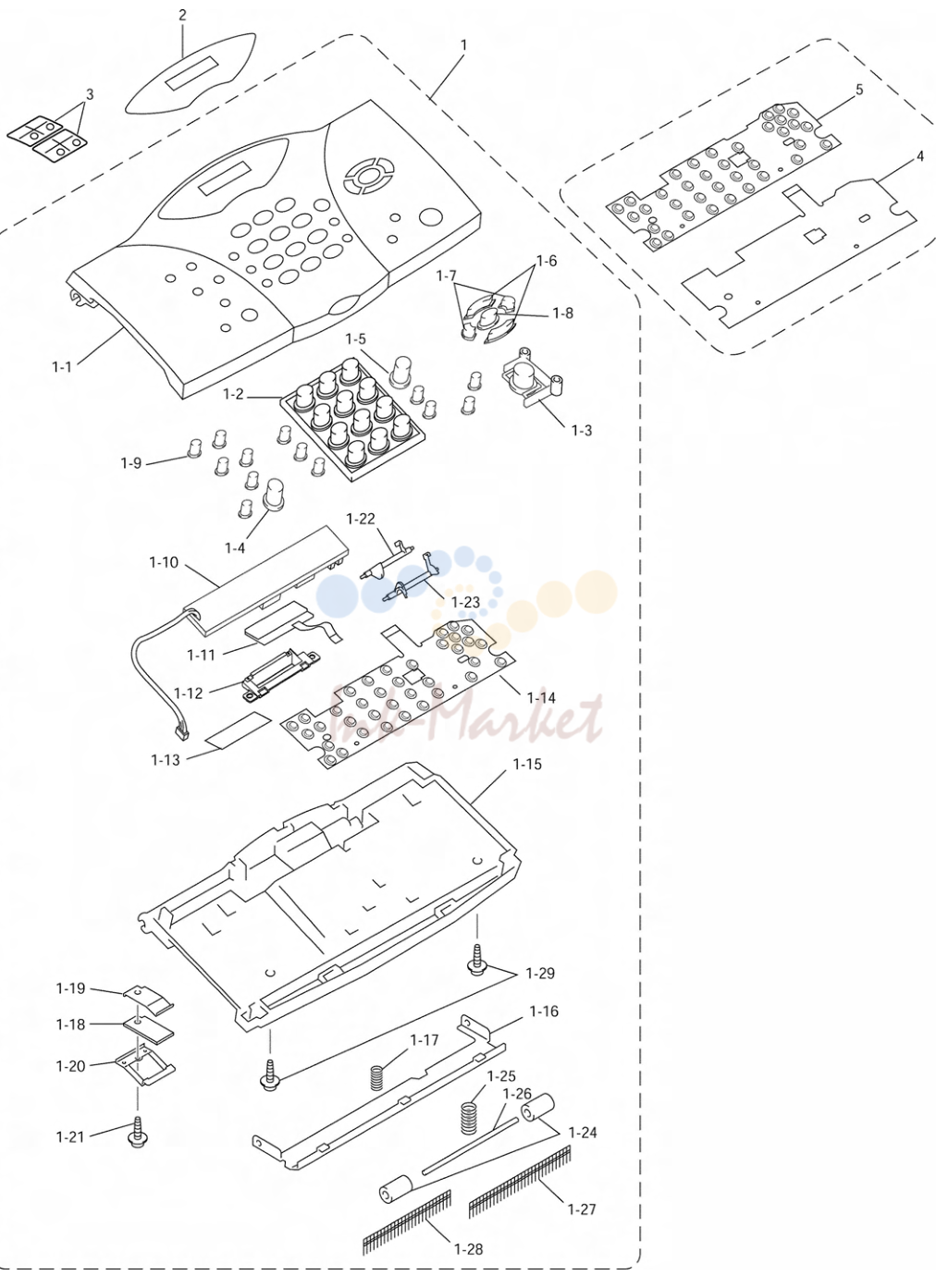

7. LIST7(CONTROL PANEL)

№	Артикул	Описание
1	LE7229001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LF2542001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7244001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7235001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LF2543001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7252001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7241001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LF2544001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7255001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7507001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7484001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7525001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7497001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7705001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7544001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7513001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7549001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7520001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7553001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7529001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7557001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1	LE7534001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1495), √
1-1	LE7126001 запросить цену →	1 CONTROL PANEL, FAX8070PNew FOR GER/AUS
1-1	LE7123001 запросить цену →	1 CONTROL PANEL, MFC9030New/MFC9070New FOR
1-1	LE7128001 запросить цену →	1 CONTROL PANEL, FAX8070PNew
1-1	LE7125001 запросить цену →	1 CONTROL PANEL, MFC9030New/MFC9070New
1-1	LE7127001 запросить цену →	1 CONTROL PANEL, FAX8070PNew FOR FRA
1-1	LE7124001 запросить цену →	1 CONTROL PANEL, MFC9030New/MFC9070New FOR FRA
1-1	LE7508001 запросить цену →	1 CONTROL PANEL, FAX8070PNew FOR NOR
1-1	LE7485001 запросить цену →	1 CONTROL PANEL, MFC9070New FOR NOR
1-1	LE7526001 запросить цену →	1 CONTROL PANEL, FAX8070PNew FOR NLD
1-1	LE7498001 запросить цену →	1 CONTROL PANEL, MFC9070New FOR NLD
1-1	LE7706001 запросить цену →	1 CONTROL PANEL, FAX8070PNew FOR FIN
1-1	LE7545001 запросить цену →	1 CONTROL PANEL, FAX8070PNew FOR DEN
1-1	LE7514001 запросить цену →	1 CONTROL PANEL, MFC9070New FOR DEN
1-1	LE7550001 запросить цену →	1 CONTROL PANEL, FAX8070PNew FOR SPA
1-1	LE7521001 запросить цену →	1 CONTROL PANEL, MFC9070New FOR SPA
1-1	LE7554001 запросить цену →	1 CONTROL PANEL, FAX8070PNew FOR ITA
1-1	LE7530001 запросить цену →	1 CONTROL PANEL, MFC9070New FOR ITA
1-1	LE7558001 запросить цену →	1 CONTROL PANEL, FAX8070PNew FOR SWE
1-1	LE7535001 запросить цену →	1 CONTROL PANEL, MFC9070New FOR SWE
1-2	LE4073003 запросить цену →	1 KEY, TEN, GRAY(1495)
1-3	LJ4285004 запросить цену →	1 KEY, START, PURPLE(6255)
1-4	LE6171002 запросить цену →	1 KEY, COPY, GREEN(5159)
1-5	LE6171004 запросить цену →	1 KEY, STOP, PINK(2205)
1-6	LE6168001 запросить цену →	2 KEY, CURSOR L, PURPLE(6255)
1-7	LE6169001 запросить цену →	2 KEY, CURSOR S, PURPLE(6255)
1-8	LE6350001 запросить цену →	1 KEY, MENU FOR GER/AUS <GERMAN>
1-8	LE6079001 запросить цену →	1 KEY, MENU
1-9	LE7276001 запросить цену →	13 KEY, CYLINDER 6, GRAY(1495)
1-10	LG3394001 запросить цену →	1 PANEL PCB ASSY FOR FAX8070PNew/MFC9070New
1-10	LG5251001 запросить цену →	1 PANEL PCB ASSY FOR MFC9030New
1-11	LG3393001 запросить цену →	1 LCD FOR FAX8070PNew/MFC9070New
1-11	LG5340001 запросить цену →	1 LCD FOR MFC9030New chg
1-12	LE7129001 запросить цену →	1 BACKLIGHT HOLDER FOR FAX8070PNew/MFC9030New
1-13	LE7130001 запросить цену →	1 BACKLIGHT DIFFUSER FOR FAX8070PNew/MFC9030New
1-14	LG3248001 запросить цену →	1 KEY, FPC ASSY
1-15	LE1925001 запросить цену →	1 PANEL REAR COVER
1-16	LE6342001 запросить цену →	1 DOCUMENT PRESSURE BAR ASSY
1-17	UU2057001 запросить цену →	1 DOCUMENT PRESSURE BAR SPRING
1-18	LF6077001 запросить цену →	1 SEPARATION RUBBER chg
1-19	UU7105001 запросить цену →	1 ADF PLATE SPRING
1-20	LE1961001 запросить цену →	1 FRONT PLATE SPRING
1-21	UF5034001 запросить цену →	1 TAPTITE, B 3X6
1-22	LE6176001 запросить цену →	1 ACTUATOR F
1-23	LE6177001 запросить цену →	1 ACTUATOR R
1-24	UF9009001 ✓ в наличии	2 PINCH ROLLER
1-25	LE1927001 запросить цену →	1 PINCH ROLLER SPRING
1-26	LE2471001 запросить цену →	1 PRESSURE ROLLER SHAFT
1-27	LE1071001 запросить цену →	1 ANTI-STATIC BRUSH 79MM
1-28	LE7298001 запросить цену →	1 ANTI-STATIC BRUSH 65MM
1-29	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
2	LE7132001 запросить цену →	1 PANEL SHEET FOR FAX8070PNew
2	LE8034001 запросить цену →	1 PANEL SHEET FOR MFC9030New
2	LE7131001 запросить цену →	1 PANEL SHEET FOR MFC9070New
3	LE5308001 запросить цену →	1 ADDRESS LABEL FOR FAX8070PNew
4	LG6325001 запросить цену →	1 FPC YL4MFC BASE ADD
5	LG6326001 запросить цену →	1 FPC YL4MFC KEY ADD

8. LIST8(PCB)

№	Артикул	Описание
1	LG5195001 запросить цену →	1 MAIN PCB ASSY FOR FAX8070PNew √
1	LG5194001 запросить цену →	1 MAIN PCB ASSY FOR MFC9030New √
1	LG5190001 запросить цену →	1 MAIN PCB ASSY, MFC9070New EXCEPT FOR GNR √
1	LG5190002 запросить цену →	1 MAIN PCB ASSY, MFC9070New FOR GNR √ add
2	LG3490031 запросить цену →	1 NCU PCB ASSY FOR GER/CHE √ B53K563
2	LG2810014 запросить цену →	1 NCU PCB ASSY FOR UK/NOR/FIN/DEN/ZAF/SWE √ B53K438
2	LG3490032 запросить цену →	1 NCU PCB ASSY FOR FRA/BEL/NLD/IRE/AUS/SPA/ITA √ B53K563
2	LG2821001 запросить цену →	1 NCU PCB ASSY FOR POL √ B53K479
3	LG3491001 запросить цену →	1 NCU HARNESS
4	LG5123001 запросить цену →	1 LOW-VOLTAGE POWER SUPPLY PCB ASSY √
5	LG3195001 запросить цену →	1 LV HARNESS
6	LG3196001 запросить цену →	1 HEATER HARNESS
7	LG5009001 запросить цену →	1 HIGH-VOLTAGE POWER SUPPLY PCB ASSY √
8	LG3198001 запросить цену →	1 HV HARNESS
10	LE1882001 запросить цену →	1 MAIN SHIELD FOR FAX8070PNew ADD

9. LIST9(ACCESSORIES)

№	Артикул	Описание
1		---- NOT USED
2	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
2	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK/ZAF
2	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
2	UG3629001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR
2	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL
2	LG3077001 запросить цену →	1 TELEPHONE LINE CORD FOR NLD/IRE/SPA/POL
2	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
2	LG5827001 запросить цену →	1 TELEPHONE LINE CORD FOR FIN/DEN/SWE CHG
2	UG3633001 запросить цену →	1 TELEPHONE LINE CORD FOR DEN DEL
2	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUS
2	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
2	UG3635001 запросить цену →	1 TELEPHONE LINE CORD FOR SWE DEL
3	UU2080008 запросить цену →	2 DOCUMENT SET TRAY ASSY, CLEAR PURPLE(6342)
4		---- NOT USED
5	LE8035001 запросить цену →	1 CD-ROM ASSY FOR MFC9030New
5	LE7899001 запросить цену →	1 CD-ROM ASSY<GERMAN/ENGLISH/FRENCH>,
5	LE7499001 запросить цену →	1 CD-ROM ASSY<DUTCH/FRENCH/ITALIAN/SPANISH>,
5	LE7486001 запросить цену →	1 CD-ROM ASSY
6	LG2085001 запросить цену →	1 AC CORD √
6	LG2086001 запросить цену →	1 AC CORD FOR UK/IRE(BS) √
6	LG2087001 запросить цену →	1 AC CORD FOR CHE(SEV)
6	LG2181001 запросить цену →	1 AC CORD FOR DEN(DEMCO) √
6	LG3661001 запросить цену →	1 AC CORD FOR ZAF √
7		---- NOT USED
9	LE0019001 запросить цену →	1 FERRITE CORE BAG ASSY, MFC9030New/9070New FOR
10	UG4558001 запросить цену →	1 PARALLEL INTERFACE CABLE,
11	LE8787001 запросить цену →	1 CD-ROM ASSY XP FOR MFC9030New
11	LE8784001 запросить цену →	1 CD-ROM ASSY XP, MFC9070New FOR
11	LE8786001 запросить цену →	1 CD-ROM ASSY XP, MFC9070New FOR NOR/DEN/SWE
11	LE8785001 запросить цену →	1 CD-ROM ASSY XP, MFC9070New FOR BEL/NLD/SPA/ITA
12		---- NOT USED
13	LG3622001 запросить цену →	1 TELEPHONE PLUG FOR NLD
13	LG5829001 запросить цену →	1 TELEPHONE PLUG FOR FIN ADD
13	LG5828001 запросить цену →	1 TELEPHONE PLUG FOR DEN ADD
13	LG5830001 запросить цену →	1 TELEPHONE PLUG FOR SWE ADD
3		WARRANTY CARDS, ADDRESS LABEL)
3		WARRANTY CARDS, LICENSE AGREEMENT SHEET)
2		WARRANTY CARDS, ADDRESS LABEL)
2		WARRANTY CARDS, LICENSE AGREEMENT SHEET)
2		WARRANTY CARDS, ADDRESS LABEL)
2		WARRANTY CARDS, LICENSE AGREEMENT SHEET)
