Brother FAX-8060 — каталог запчастей со схемами

Содержание

1. 1 SCANNER FRAME ATTACHMENT
2. SCANNER FRAME ATTACHMENT

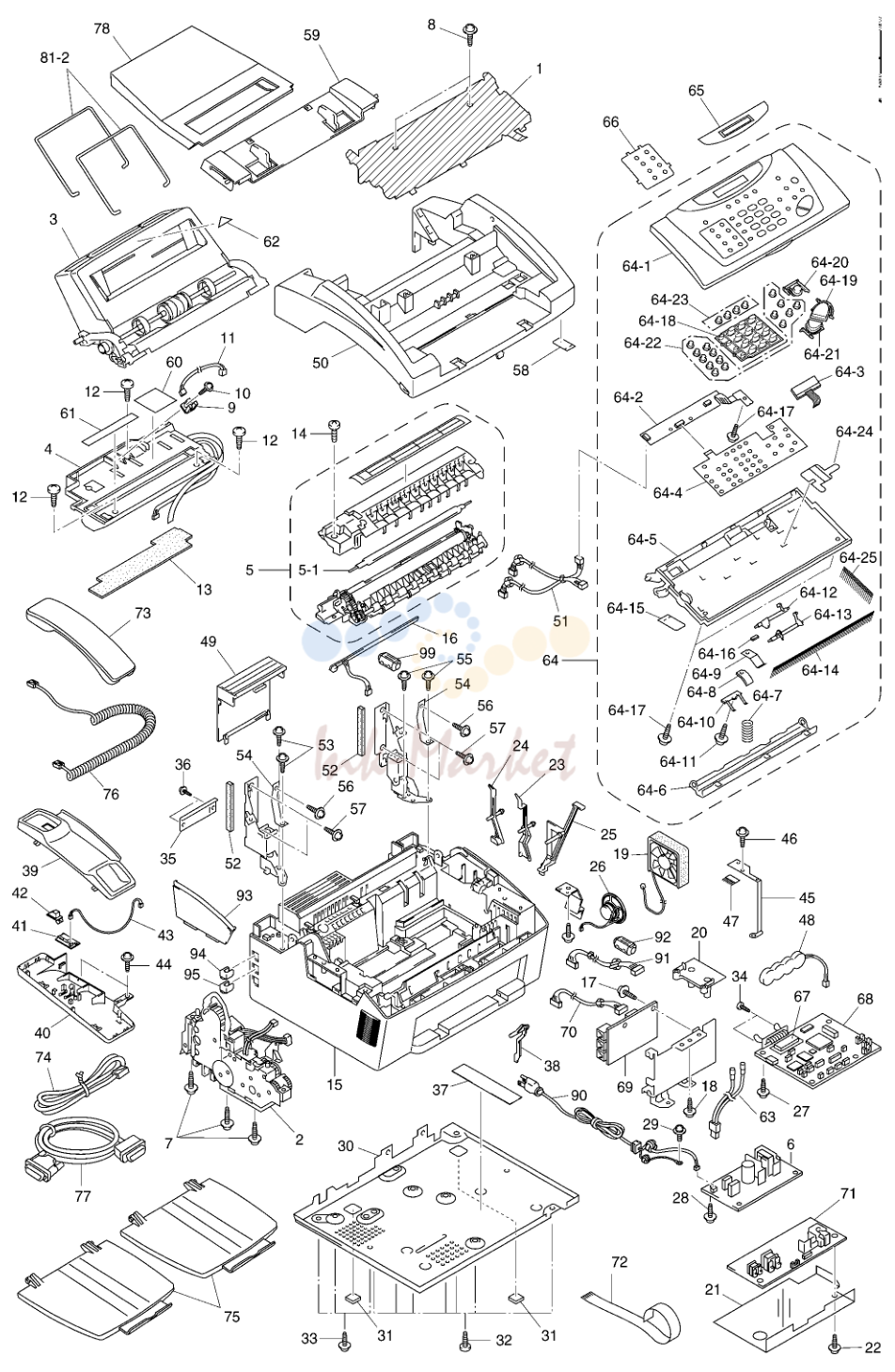

1. 1 SCANNER FRAME ATTACHMENT

№	Артикул	Описание
1		SCANNER FRAME ATTACHMENT
2	LH0477001 запросить цену →	1 GEAR DRIVE UNIT ASSY (SP)
3	LH0478005 запросить цену →	1 MULTI-PURPOSE SHEET FEEDER ASSY (SP), GLAY(1495)
4	UU7134001 запросить цену →	1 LASER UNIT ASSY (SP)
5	UU7442001 запросить цену →	1 HEAT-FIXING UNIT 240V ASSY (SP)
5-1	UL6880001 запросить цену →	1 FUSER LAMP, 240V (SP)
6	UG4557001 запросить цену →	1 LOW-VOLTAGE POWER SUPPLY PCB ASSY,
7	087412016 запросить цену →	3 TAPTITE, CUP B M4X20
8	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
9	UG4220001 запросить цену →	1 TONER SENSOR PCB ASSY
10	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
11	UG4144001 запросить цену →	1 TONER SENSOR HARNESS
12	085411215 запросить цену →	3 TAPTITE, BIND B M4X12
13	UU7043001 запросить цену →	1 SCANNER SPONGE
14	085411215 запросить цену →	1 TAPTITE, BIND B M4X12
15	LH0504001 запросить цену →	1 MAIN COVER ASSY, GRAY(1495)
16	UL6887001 запросить цену →	1 EL PCB UNIT
17	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
18	085411215 запросить цену →	1 TAPTITE, BIND B M4X12
19	LH0367001 запросить цену →	1 FAN
20	UU7054001 запросить цену →	1 FAN SUPPORT
21	LH0417001 запросить цену →	1 INSULATION FILM
22	085411215 запросить цену →	1 TAPTITE, BIND B M4X12
23	UU7056001 запросить цену →	1 REGISTRATION SENSOR ACTUATOR
24		---- NOT USED
25	UU7058001 запросить цену →	1 TOP COVER SENSOR ACTUATOR
26	UG4509001 запросить цену →	1 SPEAKER
27	085411215 запросить цену →	1 TAPTITE, BIND B M4X12
28	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
29	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB
30	UU7062001 запросить цену →	1 BOTTOM PLATE
31	UD4019001 запросить цену →	2 RUBBER FOOT
32	085411215 запросить цену →	7 TAPTITE, BIND B M4X12
33	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
34	002300616 запросить цену →	2 SCREW, PAN M3X6
35	UU7064001 запросить цену →	1 OPTION COVER, MFC9060
36	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
37	UU7322001 запросить цену →	1 SPACER 30X145
38	UL6717001 запросить цену →	1 PAPER EJECTION SENSOR ACTUATOR (BLACK)
39		---- NOT USED
40		---- NOT USED
41		---- NOT USED
42		---- NOT USED
43		---- NOT USED
44		---- NOT USED
45	UU7065001 запросить цену →	1 SCANNER GROUNDING PLATE
46	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
47	UF7676001 запросить цену →	1 ANTI-STATIC BRUSH
48		---- NOT USED
49	UU7006005 запросить цену →	1 ROM COVER, GRAY(1495)
50	UU7001005 запросить цену →	1 TOP COVER, GRAY(1495)
51	UG4502001 запросить цену →	1 CIS & PANEL-MAIN HARNESSES
52	UU7168001 запросить цену →	2 HARNESS SUPPORT SPONGE
53	087411215 запросить цену →	2 TAPTITE, CUP B M4X12
54	UU7170001 запросить цену →	2 TOP COVER STOPPER
55	087411215 запросить цену →	2 TAPTITE, CUP B M4X12
56	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
57	085411215 запросить цену →	4 TAPTITE, BIND B M4X12
58	UF7187001 запросить цену →	1 SHIELD FILM
59	UU7090005 запросить цену →	1 DOCUMENT GUIDE BASE, GRAY(1495)
60	UL6740001 запросить цену →	1 LASER CAUTION LABEL
61	UL6741001 запросить цену →	1 TONER CAUTION LABEL
62		---- NOT USED
63	UG4634001 запросить цену →	1 HEATER HARNESS(BROWN AND BLUE WIRES)
64	LH0507001 запросить цену →	1 CONTROL PANEL ASSY, FAX8060P FOR GER
64	LH0514001 запросить цену →	1 CONTROL PANEL ASSY, FAX8060P FOR UK/BEL/CHE/ZAF
64	LH0517001 запросить цену →	1 CONTROL PANEL ASSY, FAX8060P FOR FRA
64	LH0572001 запросить цену →	1 CONTROL PANEL ASSY, FAX8060P FOR NLD
64	LH0575001 запросить цену →	1 CONTROL PANEL ASSY, FAX8060P FOR SPA
64	LH0578001 запросить цену →	1 CONTROL PANEL ASSY, FAX8060P FOR ITA
64	LH0523001 запросить цену →	1 CONTROL PANEL ASSY, MFC9060 FOR GER/AUT
64	LH0530001 запросить цену →	1 CONTROL PANEL ASSY, MFC9060 FOR UK/BEL/CHE/IRE/ZAF/GNR
64	LH0533001 запросить цену →	1 CONTROL PANEL ASSY, MFC9060 FOR FRA
64	LH0582001 запросить цену →	1 CONTROL PANEL ASSY, MFC9060 FOR NOR
64	LH0585001 запросить цену →	1 CONTROL PANEL ASSY, MFC9060 FOR NLD
64	LH0588001 запросить цену →	1 CONTROL PANEL ASSY, MFC9060 FOR FIN
64	LH0591001 запросить цену →	1 CONTROL PANEL ASSY, MFC9060 FOR DEN
64	LH0594001 запросить цену →	1 CONTROL PANEL ASSY, MFC9060 FOR SPA
64	LH0597001 запросить цену →	1 CONTROL PANEL ASSY, MFC9060 FOR ITA
64	LH0600001 запросить цену →	1 CONTROL PANEL ASSY, MFC9060 FOR SWE
64-1	LH0508001 запросить цену →	1 CONTROL PANEL, FAX8060P FOR GER
64-1	LH0515001 запросить цену →	1 CONTROL PANEL, FAX8060P FOR UK/BEL/CHE/ZAF
64-1	LH0518001 запросить цену →	1 CONTROL PANEL, FAX8060P FOR FRA
64-1	LH0573001 запросить цену →	1 CONTROL PANEL, FAX8060P FOR NLD
64-1	LH0576001 запросить цену →	1 CONTROL PANEL, FAX8060P FOR SPA
64-1	LH0579001 запросить цену →	1 CONTROL PANEL, FAX8060P FOR ITA
64-1	LH0524001 запросить цену →	1 CONTROL PANEL, MFC9060 FOR GER/AUT
64-1	LH0531001 запросить цену →	1 CONTROL PANEL, MFC9060 FOR UK/BEL/CHE/IRE/ZAF/GNR
64-1	LH0534001 запросить цену →	1 CONTROL PANEL, MFC9060 FOR FRA
64-1	LH0583001 запросить цену →	1 CONTROL PANEL, MFC9060 FOR NOR
64-1	LH0586001 запросить цену →	1 CONTROL PANEL, MFC9060 FOR NLD
64-1	LH0589001 запросить цену →	1 CONTROL PANEL, MFC9060 FOR FIN
64-1	LH0592001 запросить цену →	1 CONTROL PANEL, MFC9060 FOR DEN
64-1	LH0595001 запросить цену →	1 CONTROL PANEL, MFC9060 FOR SPA
64-1	LH0598001 запросить цену →	1 CONTROL PANEL, MFC9060 FOR ITA
64-1	LH0601001 запросить цену →	1 CONTROL PANEL, MFC9060 FOR SWE
64-2	LH7095001 запросить цену →	1 CONTROL PANEL PCB ASSY
64-3	LG2567001 запросить цену →	1 LCD
64-4	LH7098001 запросить цену →	1 FPC KEY
64-5	UU7004001 запросить цену →	1 PANEL REAR COVER
64-6	UU7101001 запросить цену →	1 DOCUMENT PRESSURE BAR
64-7	UU7147001 запросить цену →	1 DOCUMENT PRESSURE BAR SPRING
64-8	UU7521001 запросить цену →	1 SEPARATION RUBBER
64-9	UU7105001 запросить цену →	1 ADF SPRING PLATE
64-10	UU7106001 запросить цену →	1 SPRING PLATE, ADF FRONT
64-11	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
64-12	UU7107001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
64-13	UU7108001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
64-14	UU7505001 запросить цену →	1 ANTI-STATIC BRUSH
64-15	UF7187001 запросить цену →	1 SHIELD FILM
64-16	UU7285001 запросить цену →	1 ANTI-VIBRATION RUBBER
64-17	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
64-18	UF4393007 запросить цену →	1 KEY, TEN, GRAY(1495)
64-19	LE4074001 запросить цену →	1 KEY, START, PURPLE(6255)
64-20	LJ4285003 запросить цену →	1 KEY, COPY, GRAY(1496)
64-21	LE4075002 запросить цену →	1 KEY, STOP, GRAY(1495)
64-22	LE3295001 запросить цену →	15 KEY, CYLINDER 6, GRAY(1495)
64-23	LE3295002 запросить цену →	4 KEY, CYLINDER 6, PURPLE(6255)
64-24	LH0505001 запросить цену →	1 FIT SHEET
64-25	UU7506001 запросить цену →	1 ANTI-STATIC BRUSH
65	LH0509001 запросить цену →	1 PANEL SHEET, FAX8060P
65	LH0525001 запросить цену →	1 PANEL SHEET, MFC9060 FOR GER/AUT
65	LH0532001 запросить цену →	1 PANEL SHEET, MFC9060 FOR UK/FRA/NOR/BEL/NLD/
66	LH0443001 запросить цену →	1 ADDRESS LABEL, FAX8060P
66	LH0407001 запросить цену →	1 ADDRESS LABEL, MFC9060
67	LH7048003 запросить цену →	1 OTPROM, FOR GER/AUT <Eliminated>
67	LH7141003 запросить цену →	1 MASKED ROM, FAX8060P FOR GER
67	LH7048004 запросить цену →	1 OPTROM, FAX8060P FOR UK/ZAF, MFC9060 FOR UK/IRE/ZAF/GNR
67	LH7048005 запросить цену →	1 OPTROM, FAX8060P/MFC9060 FOR FRA
67	LH7048007 запросить цену →	1 OPTROM, FOR NOR/BEL/NLD/CHE/FIN/DEN/ITA/SWE
67	LH7048015 запросить цену →	1 OPTROM, FAX8060P/MFC9060 FOR SPA
67	LH7048024 запросить цену →	1 OPTROM, FAX8060P FOR ZAF
68	LH7143034 запросить цену →	1 MAIN PCB ASSY, FAX8060P FOR GER <Eliminated>
68	LH7130011 запросить цену →	1 MAIN PCB ASSY (W/O FLASH), FAX8060P
68	LH7142031 запросить цену →	1 MAIN PCB ASSY (W/ FLASH), MFC9060
68	LH7131021 запросить цену →	1 MAIN PCB ASSY (W/O FLASH), MFC9060
69	LG2810011 запросить цену →	1 NCU PCB ASSY, FOR GER
69	LG2810014 запросить цену →	1 NCU PCB ASSY, FOR UK/FRA/NOR/BEL/
69	LG2810012 запросить цену →	1 NCU PCB ASSY, FOR CHE
69	LG2810013 запросить цену →	1 NCU PCB ASSY, FOR SPA/ITA
70	LH7050001 запросить цену →	1 NCU-MAIN HARNESS
71	LH7129001 запросить цену →	1 HIGH-VOLTAGE POWER SUPPLY PCB ASSY
72	UG4507001 запросить цену →	1 HV FLAT CABLE
73		---- NOT USED
74	UG3625001 запросить цену →	1 TELEPHONE LINE CORD, FOR GER
74	UG3626001 запросить цену →	1 TELEPHONE LINE CORD, FOR UK/ZAF
74	UG3627001 запросить цену →	1 TELEPHONE LINE CORD, FOR FRA
74	UG3629001 запросить цену →	1 TELEPHONE LINE CORD, FOR NOR
74	UG1575001 запросить цену →	1 TELEPHONE LINE CORD, FOR BEL
74	UG3631001 запросить цену →	1 TELEPHONE LINE CORD, FOR NLD
74	UG3469000 запросить цену →	1 TELEPHONE LINE CORD, FOR CHE
74	UG1570001 запросить цену →	1 TELEPHONE LINE CORD, FOR IRE/SPA/ZAF/GNR
74	UG3632001 запросить цену →	1 TELEPHONE LINE CORD, FOR FIN
74	UG3633001 запросить цену →	1 TELEPHONE LINE CORD, FOR DEN
74	UG4205001 запросить цену →	1 TELEPHONE LINE CORD, FOR AUT
74	UG3634001 запросить цену →	1 TELEPHONE LINE CORD, FOR ITA
74	UG3635001 запросить цену →	1 TELEPHONE LINE CORD, FOR SWE
75	UU7114005 запросить цену →	2 PAPER EJECTION TRAY, GRAY(1495)
76		---- NOT USED
77	UG4558001 запросить цену →	1 I/F CABLE, MFC9060 FOR GER/UK/IRE/AUT/ZAF/GNR
78		---- NOT USED
79		---- NOT USED
80		---- NOT USED
90	UG4575001 запросить цену →	1 AC CORD ASSY, FOR GER/FRA/NOR/BEL/
90	UG4576001 запросить цену →	1 AC CORD ASSY, FOR UK/IRE
90	UG4578001 запросить цену →	1 AC CORD ASSY, FOR CHE
90	LH7134001 запросить цену →	1 AC CORD ASSY, FOR DEN
90	LH7061001 запросить цену →	1 AC CORD ASSY, FOR ZAF
91		---- NOT USED
92	LE0019001 запросить цену →	1 FERRITE CORE BAG ASSY, MFC9060 FOR FRA/NOR/BEL/
93	UU7165003 запросить цену →	1 W/O HANDSET COVER
94	UF5745000 запросить цену →	1 MJ COVER, EXT, FOR GER/UK/FRA/BEL/
95-99		---- NOT USED

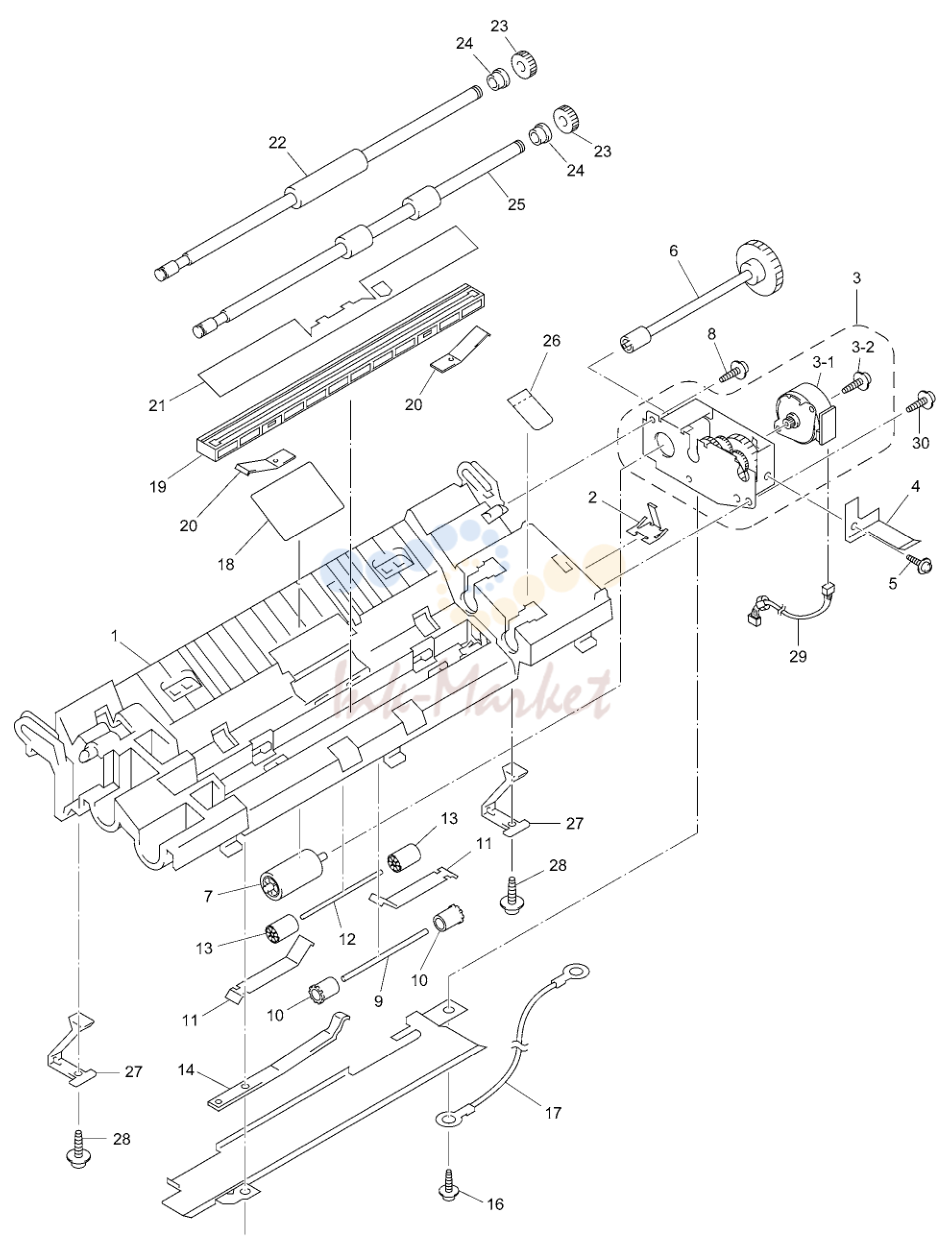

2. SCANNER FRAME ATTACHMENT

№	Артикул	Описание
1	UU7002001 запросить цену →	1 SCANNER FRAME
2	UU7012001 запросить цену →	1 CIS SIDE SPRING
3	LH0393001 запросить цену →	1 SCANNER DRIVE UNIT
3-1	UU7490001 запросить цену →	1 SCANNER MOTOR
3-2	0A4300605 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
4	UU7029001 запросить цену →	1 SCANNER GROUNDING LEAF SPRING
5	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
6	UU7030001 ✓ в наличии	1 SEPARATION ROLLER GEAR
7	UU7031001 ✓ в наличии	1 SEPARATION ROLLER
8	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
9	UF4369000 запросить цену →	1 PINCH ROLLER SHAFT
10	UL6244002 ✓ в наличии	2 PINCH ROLLER
11	UU7032001 запросить цену →	2 PRESSURE ROLLER LEAF SPRING
12	UF4369000 запросить цену →	1 PRESSURE ROLLER SHAFT
13	UF9009001 ✓ в наличии	2 PRESSURE ROLLER
14	UU7033001 запросить цену →	1 PINCH ROLLER LEAF SPRING
15	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
16	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
17	UG4595001 запросить цену →	1 GROUNDING WIRE
18	UU7364001 запросить цену →	1 ROLLER FILM
19	LH7116001 запросить цену →	1 CIS UNIT
20	UU7035001 запросить цену →	2 CIS LEAF SPRING
21	UU7036001 запросить цену →	1 CIS FILM
22	UU7037001 запросить цену →	1 DOCUMENT FEED ROLLER
23	UU7039001 запросить цену →	2 GEAR
24	UU7284001 запросить цену →	2 BEARING
25	UU7040001 запросить цену →	1 DOCUMENT EJECTION ROLLER
26	UF7187001 запросить цену →	1 SHIELD FILM
27	UU7013001 запросить цену →	2 CONTROL PANEL LOCK (LEAF SPRING)
28	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
29	UG4501001 запросить цену →	1 SCANNER MOTOR HARNESS
30	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
