Brother FAX 78 — каталог запчастей со схемами

Содержание

1. LIST1 (DRIVING)
2. LIST2 (SCANNING)
3. LIST3 (RECORDING)
4. LIST4 (COVER)
5. LIST5 (CONTROL PANEL)
6. LIST7 (ACCESSORIES)

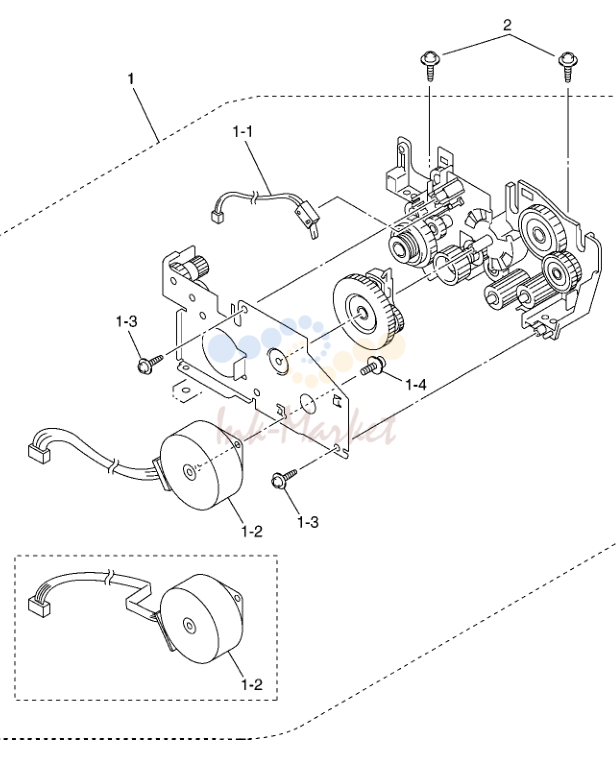

1. LIST1 (DRIVING)

№	Артикул	Описание
1	LE5262001 запросить цену →	1 DRIVE GEAR FRAME ASSY
1-1	LG2581001 запросить цену →	1 ARM HP SWITCH ASSY
1-2	LE4028001 запросить цену →	1 MOTOR WITH HARNESS
1-3	087310815 запросить цену →	2 TAPTITE, CUP B M3X8 o
1-4	U09759001 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6 o
2	087311016 запросить цену →	2 TAPTITE, CUP B M3X10

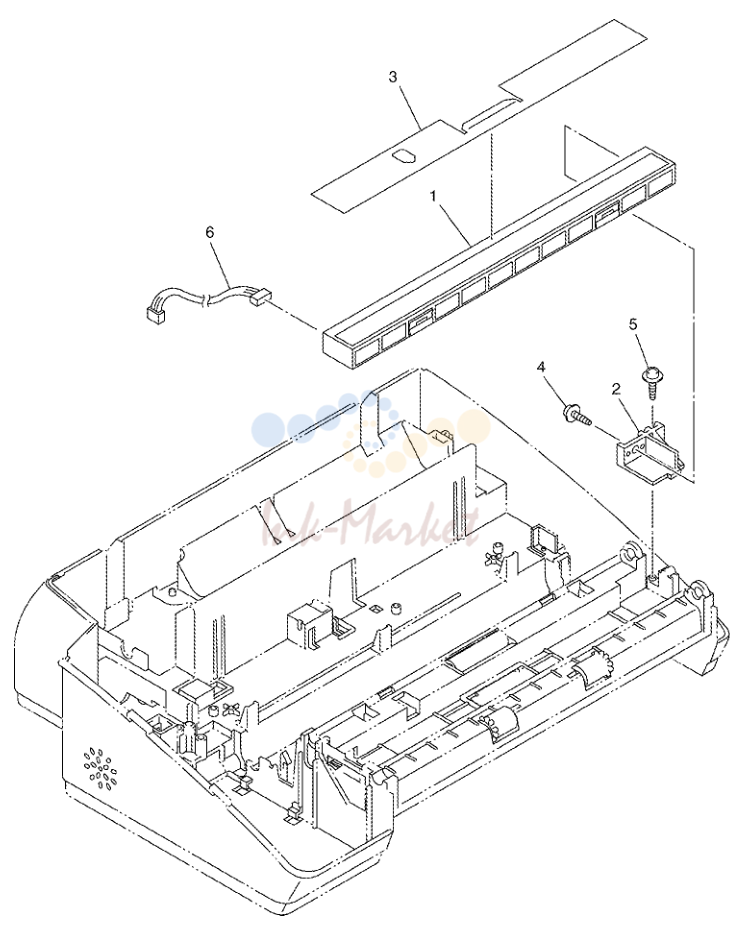

2. LIST2 (SCANNING)

№	Артикул	Описание
1	LG3076001 запросить цену →	1 CIS UNIT
2	LE4029001 запросить цену →	1 CIS HOLDER
3	LE4030001 запросить цену →	1 CIS FILM (BLACK)
4	085310815 запросить цену →	1 TAPTITE, BIND B M3X8
5	087310815 запросить цену →	1 TAPTITE, CUP B M3X8 o
6	LG2557001 запросить цену →	1 CIS-MAIN HARNESS

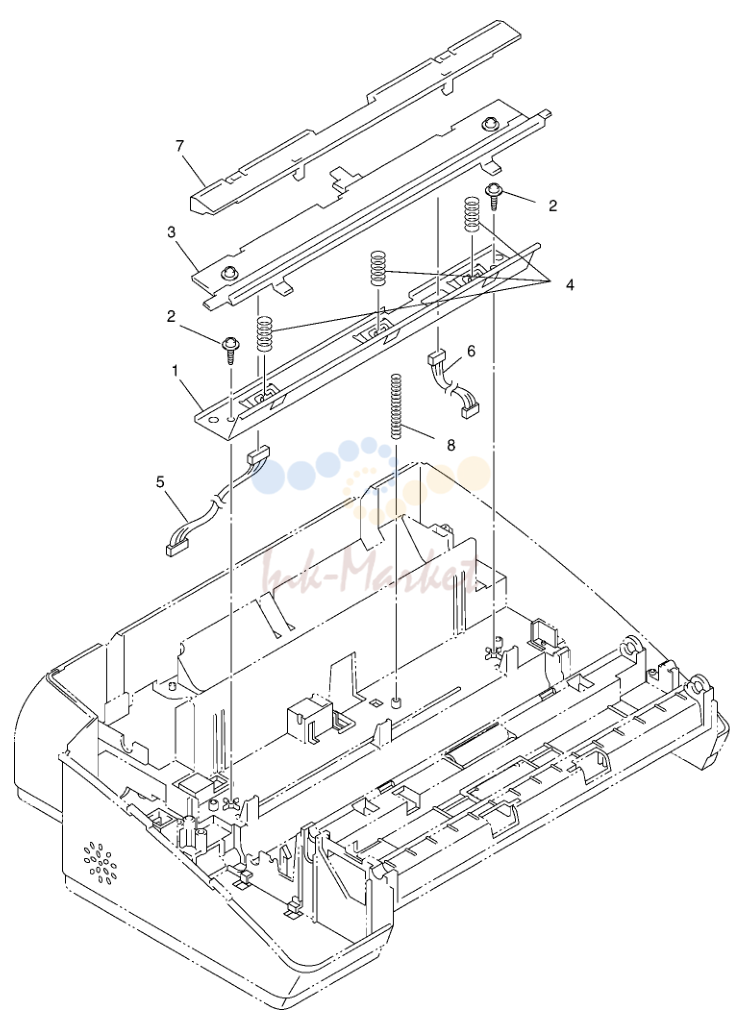

3. LIST3 (RECORDING)

№	Артикул	Описание
1	LE4031001 запросить цену →	1 RECORDER FRAME
2	087310815 запросить цену →	2 TAPTITE, CUP B M3X8 o
3	LE5406001 запросить цену →	1 RECORDING HEAD ASSY
4	UF8072001 запросить цену →	3 HEAD SPRING o
5	LG2558001 запросить цену →	1 MAIN-HEAD HARNESS
6	LG2559001 запросить цену →	1 HEAD-POWER HARNESS
7	UF9856001 запросить цену →	1 HEAD PROTECTOR
8	LE4034001 запросить цену →	1 GROUNDING SPRING

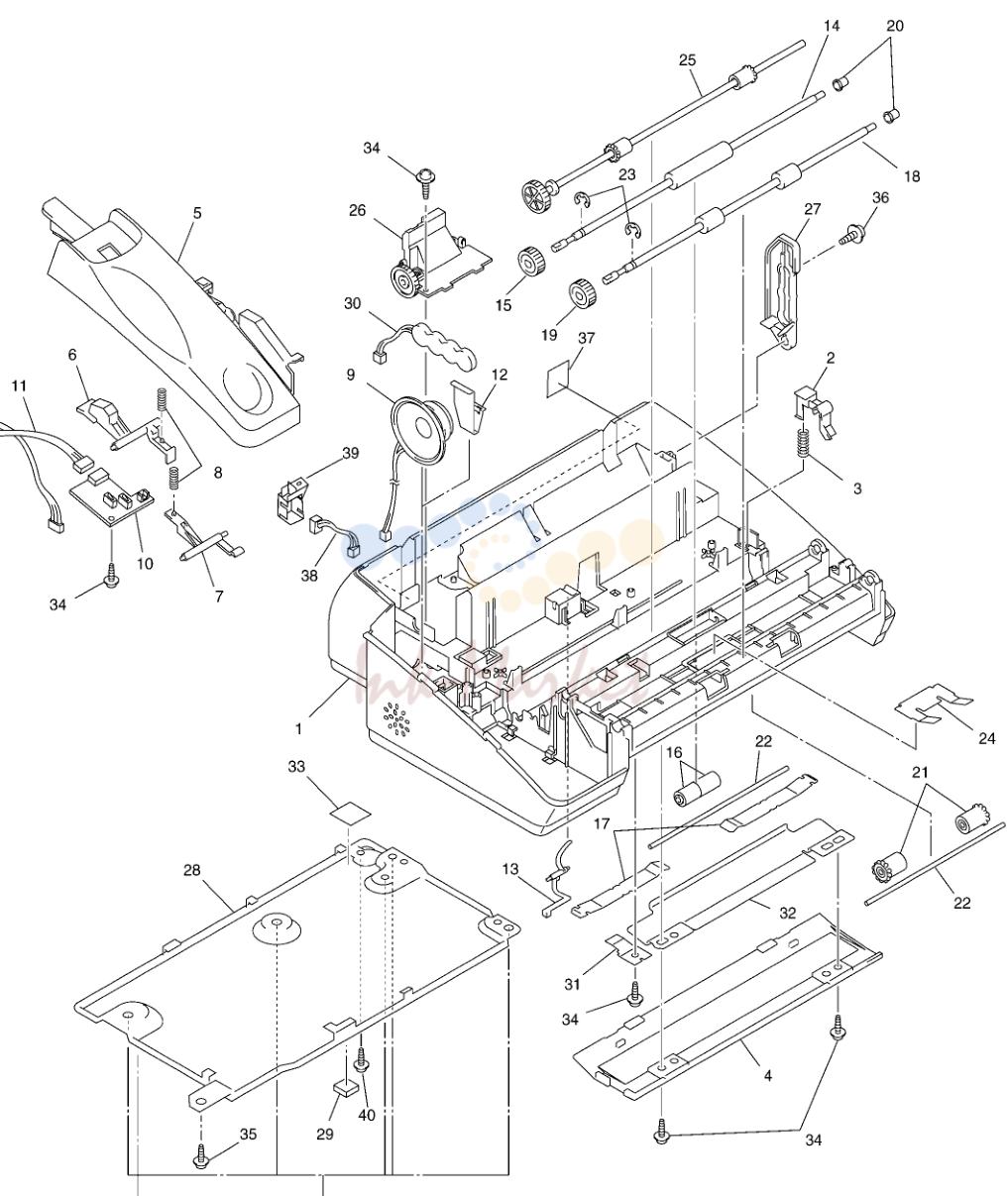

4. LIST4 (COVER)

№	Артикул	Описание
1	LE5405003 запросить цену →	1 MAIN FRAME GREY(1267) o
2	LE4036001 запросить цену →	1 RIBBON SHAFT STOPPER
3	LE4037001 запросить цену →	1 RIBBON STOPPER SPRING
4	LE4038003 запросить цену →	1 LOWER COVER
5	LE4039004 запросить цену →	1 HANDSET MOUNT
6	LE4040001 запросить цену →	1 HOOK SWITCH ACTUATOR
7	LE4041001 запросить цену →	1 COVER SENCER ACTUATOR(BLACK)
8	LE4042001 запросить цену →	2 ACTUATOR SPRING
9	LG2630001 запросить цену →	1 SPEAKER
10	LG2576001 запросить цену →	1 SENSOR PCB ASSY
11	LG2560001 запросить цену →	1 SENSOR-MAIN HARNESS
12	UF9847001 запросить цену →	1 SPEAKER SUPPORT SPRING
13	LE4043001 запросить цену →	1 RIBBON SENCER ACTUATOR
14	LE4044001 запросить цену →	1 DOCUMENT LF ROLLER
15	LE4047001 запросить цену →	1 GEAR,
16	LE4501001 запросить цену →	2 DOCUMENT PINCH ROLLER
17	LE4048001 запросить цену →	2 PINCH ROLLER SPRING
18	LE4049001 запросить цену →	1 DOCUMENT EJECTION ROLLER ASSY
19	LE4047001 запросить цену →	1 GEAR,
20	UF9949001 запросить цену →	2 ROLLER BUSHINGS
21	UL6244002 ✓ в наличии	2 DOCUMENT PRESSURE ROLLER
22	UF6267000 запросить цену →	2 PRESSURE ROLLER SHAFT
23	048050346 запросить цену →	2 RETAINING RING
24	LE4051001 запросить цену →	1 DOCUMENT PRESSURE ROLLER SPRING
25	LE4052001 запросить цену →	1 PAPER EJECTION ROLLER
26	LE4054001 запросить цену →	1 ROM COVER
27	LE4061001 запросить цену →	1 COVER STOPPER LINK
28	LE4062001 запросить цену →	1 BOTTOM PLATE
29	UF6761001 запросить цену →	2 RUBBER FOOT o
30	LG2861001 запросить цену →	1 BATTERY ASSY
31	LE4204001 запросить цену →	1 CIS SPRING
32	LE4205001 запросить цену →	1 SUPPORT PLATE
33	LE4214001 запросить цену →	1 INSULATION FILM
34	087310815 запросить цену →	10 TAPTITE, CUP B M3X8 o
35	U24014002 запросить цену →	1 TAPTITE, CUP S M3.0X6
36	LE4199001 запросить цену →	1 TAPTITE, PAN B M4X6D10
37		---- NOT USED
38		---- NOT USED
39		---- NOT USED
40		---- NOT USED

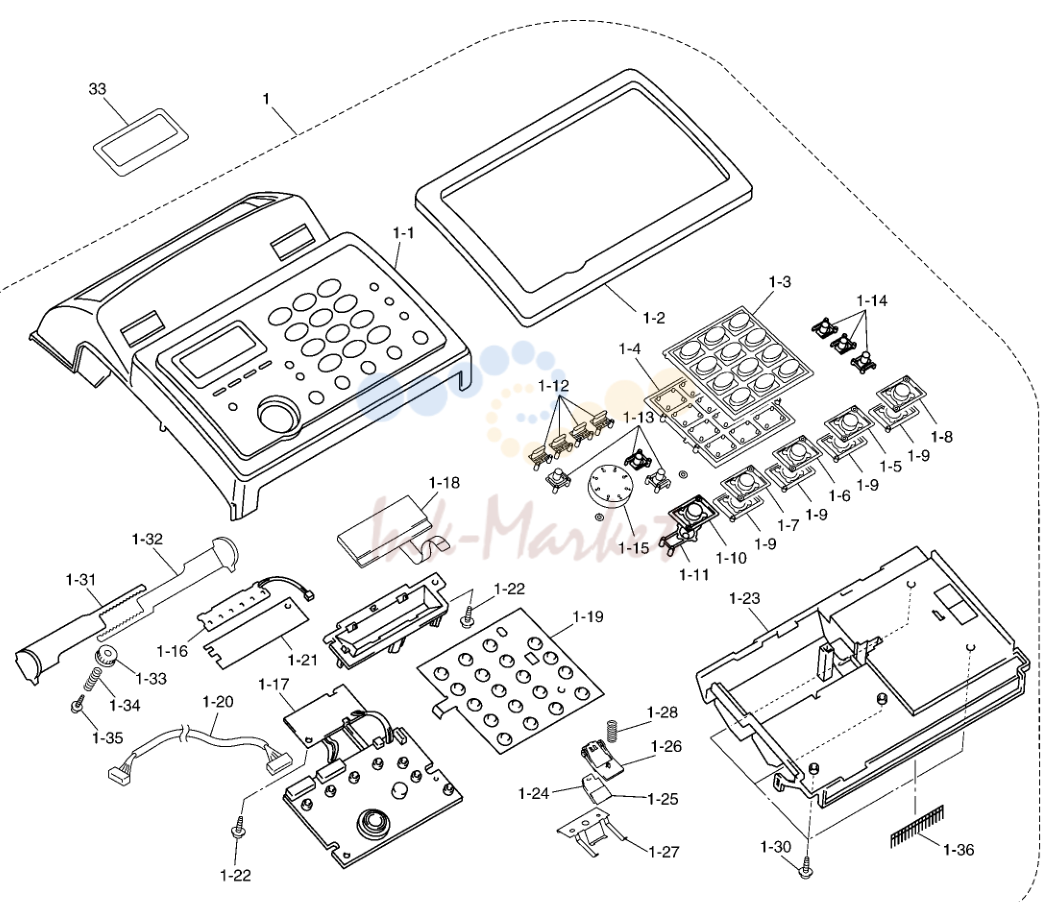

5. LIST5 (CONTROL PANEL)

№	Артикул	Описание
1	LE5271001 запросить цену →	1 CONTROL PANEL ASSY FOR GER/AUS [GERMAN] o
1	LE4920001 запросить цену →	1 CONTROL PANEL ASSY FOR UK/BEL/CHE/GNR [ENGLISH] o
1	LE5278001 запросить цену →	1 CONTROL PANEL ASSY FOR FRA [FRENCH] o
1	LE5570001 запросить цену →	1 CONTROL PANEL ASSY FOR NLD [DUTCH] o
1	LE4924001 запросить цену →	1 CONTROL PANEL ASSY FOR SPA [SPANISH] o
1	LE4926001 запросить цену →	1 CONTROL PANEL ASSY FOR ITA [ITALIAN] o
1-1	LE4879008 запросить цену →	1 CONTROL PANEL FOR UK/BEL/CHE/GNR [ENGLISH] o
1-1	LE4879009 запросить цену →	1 CONTROL PANEL FOR NLD [DUTCH] o
1-1	LE4879015 запросить цену →	1 CONTROL PANEL FOR SPA [SPANISH] o
1-1	LE4879016 запросить цену →	1 CONTROL PANEL FOR ITA [ITALIAN] o
1-1	LE4879003 запросить цену →	1 CONTROL PANEL FOR GER/AUS [GERMAN] o
1-1	LE4879005 запросить цену →	1 CONTROL PANEL FOR FRA [FRENCH] o
1-2	LE4563003 запросить цену →	1 CONTROL PANEL FRAME, SMOKED GREY(1561)
1-3	LE4927001 запросить цену →	1 KEY, TEN, METALIC SILVER(1562) o
1-4	UF9971001 запросить цену →	1 BASE, TEN KEY
1-5	LE4575001 запросить цену →	1 KEY, START
1-6	LE4576001 запросить цену →	1 KEY, COPY
1-7	LE4577001 запросить цену →	1 KEY, STOP
1-8	LE4578001 запросить цену →	1 KEY, SPEAKER PHONE
1-9	LE4565001 запросить цену →	4 BASE, CLEAR KEY
1-10	LE4579001 запросить цену →	1 KEY, TAD
1-11	LE4566001 запросить цену →	1 BASE, TAD KEY
1-12	LE4548001 запросить цену →	4 KEY, MODE, WHITE(1522)
1-13	LE4549001 запросить цену →	3 KEY, MENU, WHITE(1522)
1-14	LE4576012 запросить цену →	3 KEY, HOLD, WHITE(1522)
1-15	LE4580002 запросить цену →	1 DIAL, JOG, METALIC SILVER(1562)
1-16	LG2505001 запросить цену →	1 BACKLIGHT PCB ASSY
1-17	LG2889001 запросить цену →	1 PANEL PCB ASSY
1-18	LG3051001 запросить цену →	1 LCD o
1-19	LG2891001 запросить цену →	1 FPC KEY
1-20	LG3483001 запросить цену →	1 PANEL-MAIN HARNESS
1-21	LE4553001 запросить цену →	1 DIFFUSION FILM
1-22	087310815 запросить цену →	2 TAPTITE, CUP B M3X8 o
1-23	LE5784001 запросить цену →	1 PANEL REAR COVER
1-24	LE4082001 запросить цену →	1 ADF SEPARATION RUBBER
1-25	LE4190001 запросить цену →	1 SEPARATION RUBBER FILM
1-26	LE4083001 запросить цену →	1 ADF HOLDER
1-27	LE4084001 запросить цену →	1 ADF SPRING PLATE
1-28	LE4085001 запросить цену →	1 ADF SPRING
1-29	UF6116001 запросить цену →	1 TAPTITE, PAN B M3X6 o
1-30	087310815 запросить цену →	4 TAPTITE, CUP B M3X8 o
1-31	LE4556001 запросить цену →	1 DOCUMENT GUIDE B-L, WHITE(1517)
1-32	LE4557001 запросить цену →	1 DOCUMENT GUIDE B-R, WHITE(1517)
1-33	UF4417000 запросить цену →	1 GUIDE GEAR
1-34	UF4418001 запросить цену →	1 SPRING, COMPRESSION
1-35	UF6116001 запросить цену →	1 TAPTITE, PAN B M3X6
1-36	UU0243001 запросить цену →	1 ANTI-STATIC BRUSH
2	LE4092001 запросить цену →	1 ACF SEPARATION RUBBER
3	LE4093001 запросить цену →	1 ACF PLATE
4	LE4094001 запросить цену →	1 ACF HOLDER
5	LE4187001 запросить цену →	1 ACF LEAF SPRING
6	LE4096001 запросить цену →	1 ACF SPRING
7	085310815 запросить цену →	4 TAPTITE, BIND B M3X8
8	LE4098001 запросить цену →	1 CHUTE COVER, WHITE
9	LE4102001 запросить цену →	1 PLATEN o
10	LE4104001 запросить цену →	1 PLATEN SHAFT BUSHING L, BLACK o
11	LE4105001 запросить цену →	1 PLATEN SHAFT BUSHING R, WHITE
12	LE4111001 запросить цену →	1 GEAR,
13	LE4047001 запросить цену →	1 GEAR,
14	LE4106001 запросить цену →	1 PAPER FEED ROLLER
15	LE4108001 запросить цену →	1 PAPER FEED ROLLER GEAR
16	UF6613001 ✓ в наличии	1 SEPARATION ROLLER
17	LE4109001 запросить цену →	1 SEPARATION ROLLER GEAR
18	LE4147001 запросить цену →	2 PAPER PRESSURE ROLLER
19	LE4110001 запросить цену →	1 PRESSURE ROLLER SHAFT
20	UF9781001 запросить цену →	2 PRESSURE ROLLER SPRING o
21	LE4012001 запросить цену →	2 GEAR,
22	LE4099001 запросить цену →	1 REGISTRATION SENSOR ACTUATOR
23	LE4113001 запросить цену →	1 LOCK BAR
24	LE4114001 запросить цену →	1 LOCK LEVER L, WHITE
25	LE4115001 запросить цену →	1 LOCK LEVER R, GRAY(1473)
26	LE4373001 запросить цену →	1 LOCK SPRING
27	LE4117001 запросить цену →	1 CHUTE FILM
28	LE4203001 запросить цену →	1 ADF FILM
29	087310815 запросить цену →	4 TAPTITE, CUP B M3X8
30	LE4087001 запросить цену →	1 DOCUMENT PRESSURE BAR
31	LE4088001 запросить цену →	1 WHITE FILM
32	UF9781001 запросить цену →	3 SPRING
33	LE4856001 запросить цену →	1 LCD SHEET FOR GER/AUS o
33	LE4870001 запросить цену →	1 LCD SHEET FOR UK/BEL/CHE/GNR o
33	LE4875001 запросить цену →	1 LCD SHEET FOR FRA o
33	LE5571001 запросить цену →	1 LCD SHEET FOR NLD o
33	LE4901001 запросить цену →	1 LCD SHEET FOR SPA o
33	LE4902001 запросить цену →	1 LCD SHEET FOR ITA o
1	LG3052041 запросить цену →	1 MAIN PCB ASSY o
2	LG2878003 запросить цену →	1 NCU PCB ASSY FOR GER/AUS o
2	LG2726004 запросить цену →	1 NCU PCB ASSY FOR UK o
2	LG2726026 запросить цену →	1 NCU PCB ASSY FOR NLD o
2	LG3238005 запросить цену →	1 NCU PCB ASSY FOR FRA o
2	LG3238008 запросить цену →	1 NCU PCB ASSY FOR BEL/SPA/ITA/GNR o
2	LG3238010 запросить цену →	1 NCU PCB ASSY FOR CHE o
3	LG3495003 запросить цену →	1 FOR GER/FRA/BEL/NLD/AUS/SPA/ITA/GNR o
3	LG3495004 запросить цену →	1 POWER SUPPLY PCB ASSY (W/ AC CORD) FOR UK o
3	LG2863010 запросить цену →	1 POWER SUPPLY PCB ASSY (W/ AC CORD) FOR CHE o
4	UF4444001 запросить цену →	1 SCREW, PAN(P WASHER) M4X6 o
5	LG0277003 запросить цену →	1 OTPROM FOR GER/AUS o
5	LG0277004 запросить цену →	1 OTPROM FOR UK o
5	LG0277005 запросить цену →	1 OTPROM FOR FRA o
5	LG0275008 запросить цену →	1 OTPROM FOR BEL/CHE o
5	LG0277009 запросить цену →	1 OTPROM FOR NLD o
5	LG0277015 запросить цену →	1 OTPROM FOR SPA o
5	LG0277016 запросить цену →	1 OTPROM FOR ITA o
5	LG0277054 запросить цену →	1 OTPROM FOR GNR o
6	087310815 запросить цену →	1 TAPTITE, CUP B M3X8 o

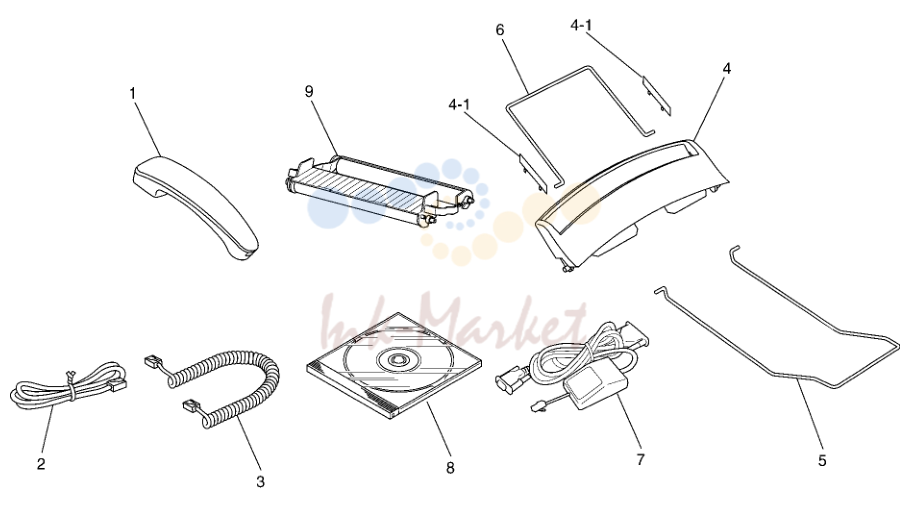

6. LIST7 (ACCESSORIES)

№	Артикул	Описание
1	LE5499009 запросить цену →	1 HANDSET ASSY, WHITE(1517)
2	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER o
2	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK o
2	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA o
2	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL o
2	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE o
2	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUS
2	LG3077001 запросить цену →	1 TELEPHONE LINE CORD FOR NLD/SPA/GNR
2	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA o
3	UG3543009 запросить цену →	1 CURLED CORD ASSY
4	LE4375004 запросить цену →	1 PAPER TRAY ASSY, SMOKED GREY(1561) o
4-1	LE4234004 запросить цену →	2 PAPER GUIDE, SMOKED GRAY(1561) o
5		---- NOT USED
6	UF9869001 запросить цену →	1 PAPER WIRE EXTENSION
7		---- NOT USED
8		---- NOT USED
9	LE4537001 запросить цену →	1 PRINTING CARTRIDGE (10M) o
1	LE5272003 запросить цену →	1 (INCLUDING OWNER'S MANUAL(REF. No.(1-1), o
1	LE5274004 запросить цену →	1 (INCLUDING OWNER'S MANUAL(REF. No.(1-1), o
1	LE5279005 запросить цену →	1 (INCLUDING OWNER'S MANUAL(REF. No.(1-1), o
1	LE4899008 запросить цену →	1 (INCLUDING OWNER'S MANUAL(REF. No.(1-1), o
1	LE5572009 запросить цену →	1 (INCLUDING OWNER'S MANUAL(REF. No.(1-1), o
1	LE5280010 запросить цену →	1 (INCLUDING OWNER'S MANUAL(REF. No.(1-1), o
1	LE5933014 запросить цену →	1 (INCLUDING OWNER'S MANUAL(REF. No.(1-1), o
1	LE4904015 запросить цену →	1 (INCLUDING OWNER'S MANUAL(REF. No.(1-1), o
1	LE4903016 запросить цену →	1 (INCLUDING OWNER'S MANUAL(REF. No.(1-1), o
