Brother FAX-515 — каталог запчастей со схемами

Содержание

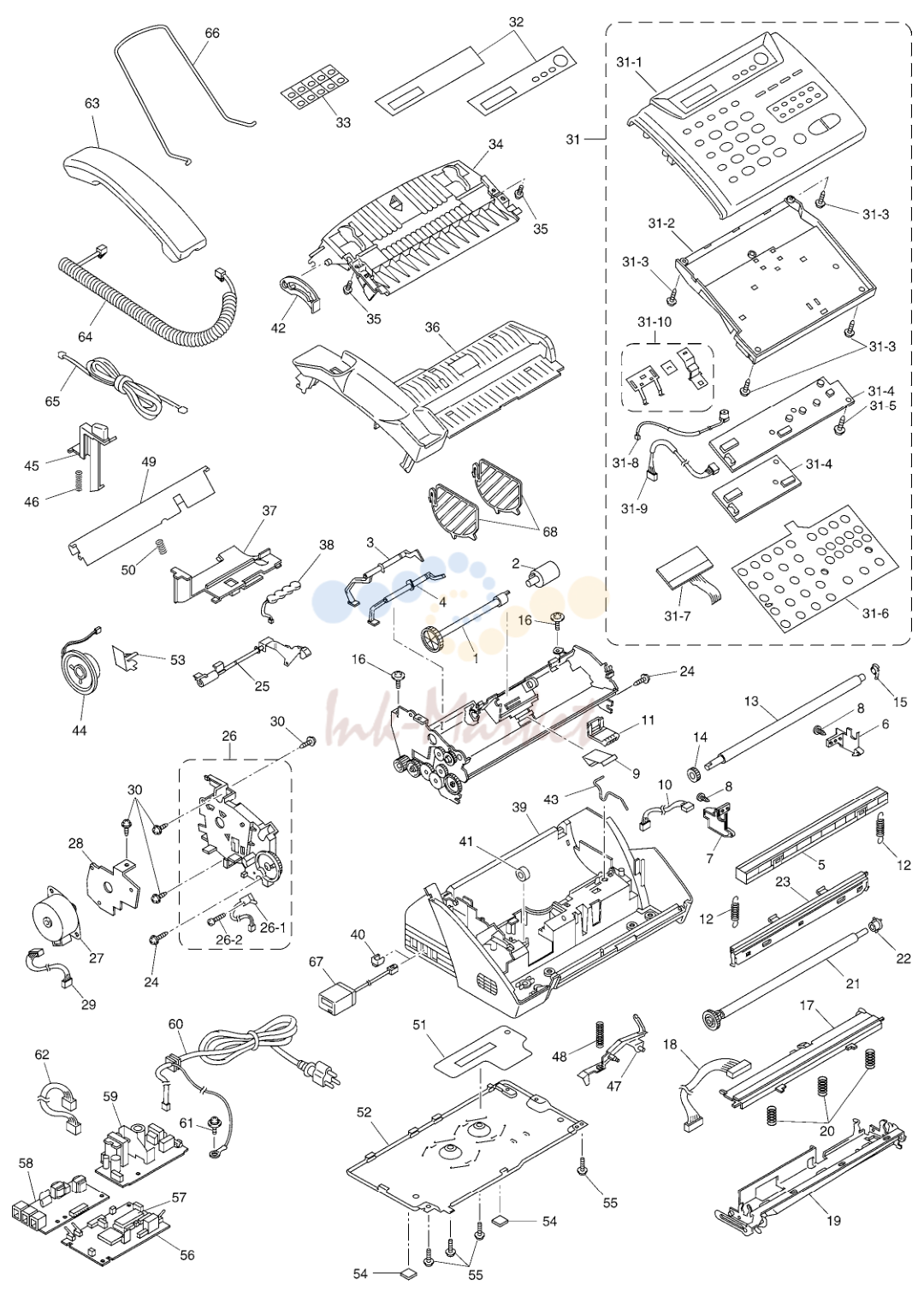

1. 1 UF6612000 1 SEPARATION ROLLER GEAR

1. 1 UF6612000 1 SEPARATION ROLLER GEAR

№	Артикул	Описание
1	UF6612000 запросить цену →	1 SEPARATION ROLLER GEAR
2	UF6613001 ✓ в наличии	1 SEPARATION ROLLER
3	UF6625001 запросить цену →	1 ACTUATOR F
4	UF6626001 запросить цену →	1 ACTUATOR R
5	UG6683001 запросить цену →	1 CIS98
6	UF6628000 запросить цену →	1 CIS HOLDER R
7	UF6629000 запросить цену →	1 CIS HOLDER L
8	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
9	UF6646001 запросить цену →	1 CIS LEAF SPRING
10	UG3510001 запросить цену →	1 CIS-MAIN HARNESS, FAX515
10	UG3645001 запросить цену →	1 CIS-MAIN HARNESS, FAX525DT
11	UF6645000 запросить цену →	1 CIS HOLDER PLATE
12	UF6630001 запросить цену →	2 SPRING, COIL
13	UF6618001 запросить цену →	1 WHITE PRESSURE ROLLER
14	UF6620000 запросить цену →	1 WHITE PRESSURE ROLLER GEAR
15	UF6638001 запросить цену →	1 BUSHING, R
16	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
17	UF6677001 запросить цену →	1 RECORDING HEAD ASSY (SUPPLY ASSY)
18	UG3547001 запросить цену →	1 MAIN-HEAD HARNESS, FAX515
18	UG3646001 запросить цену →	1 MAIN-HEAD HARNESS
19	UF6676001 запросить цену →	1 CUTTER ASSY (SUPPLY ASSY)
20	UF5535001 запросить цену →	3 SPRING, COMPRESSION
21	UF6706001 запросить цену →	1 PLATEN ASSY
22	UF6711000 запросить цену →	1 BUSHING, R
23	UF2489001 запросить цену →	1 CUTTER CHUTE
24	087320815 запросить цену →	2 TAPTITE, CUP S M3X8
25	UF6631001 запросить цену →	1 TH RELEASE LEVER ASSY
26	UF6650001 запросить цену →	1 DRIVING GEAR UNIT
26-1	UG3511001 запросить цену →	1 CUTTER SENSOR ASSY
26-2	UF6622001 запросить цену →	1 TAPTITE,PAN B M1.6X8
27	Z26317001 запросить цену →	1 MOTOR
28	UF6665000 запросить цену →	1 MOTOR BRACKET
29	UG3512001 запросить цену →	1 MOTOR-MAIN HARNESS
30	U24014001 запросить цену →	4 TAPTITE, CUP S M3.0X6
31	LE0234007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR GER/AUS
31	LE0236007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR UK/GNR
31	LE0237007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR FRA
31	LE0238007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR NOR
31	LE0239007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR BEL
31	LE0240007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR NLD
31	LE0241007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR CHE/IRL
31	LE0242007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR FIN
31	LE0243007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR DEN
31	LE0244007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR SPA
31	LE0245007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR ITA
31	LE0246007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX515 FOR SWE
31	LE0247007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX525DT FOR GER/AUS
31	LE0249007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX525DT FOR UK/GNR/CZE
31	LE0250007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX525DT FOR FRA
31	LE0251007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX525DT FOR BEL
31	LE0252007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX525DT FOR NLD
31	LE0253007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX525DT FOR CHE/IRL
31	LE0254007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX525DT FOR FIN
31	LE0381007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX525DT FOR DEN
31	LE0255007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX525DT FOR SPA
31	LE0256007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1293), FAX525DT FOR ITA
31-1	LE0298003 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR GER/AUS
31-1	LE0298004 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR UK/GNR
31-1	LE0298005 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR FRA
31-1	LE0298007 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR NOR
31-1	LE0298008 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR BEL
31-1	LE0298009 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR NLD
31-1	LE0298010 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR CHE/IRL
31-1	LE0298012 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR FIN
31-1	LE0298013 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR DEN
31-1	LE0298015 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR SPA
31-1	LE0298016 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR ITA
31-1	LE0298026 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX515 FOR SWE
31-1	LE0299003 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX525DT FOR GER/AUS
31-1	LE0299004 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX525DT FOR UK/GNR
31-1	LE0299005 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX525DT FOR FRA
31-1	LE0299008 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX525DT FOR BEL
31-1	LE0299009 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX525DT FOR NLD
31-1	LE0299010 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX525DT FOR CHE/IRL
31-1	LE0299012 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX525DT FOR FIN
31-1	LE0299013 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX525DT FOR DEN
31-1	LE0299015 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX525DT FOR SPA
31-1	LE0299016 запросить цену →	1 CONTROL PANEL, GRAY(1293), FAX525DT FOR ITA
31-2	UF6810001 запросить цену →	1 PANEL REAR COVER
31-3	087310815 запросить цену →	4 TAPTITE, CUP B M3X8
31-4	UG3842001 запросить цену →	1 PANEL PCB ASSY, FAX515
31-4	UG3844001 запросить цену →	1 PANEL PCB ASSY, FAX525DT
31-5	087310815 запросить цену →	1 TAPTITE, CUP B M3X8, FAX525DT
31-6	UG3831001 запросить цену →	1 FPC KEY
31-7	LG2351001 запросить цену →	1 LCD
31-8	UG3847001 запросить цену →	1 MICROPHONE ASSY, FAX525DT
31-9	UG3616001 запросить цену →	1 PANEL-MAIN HARNESS
31-10	UF6681001 запросить цену →	1 ADF PLATE ASSY (SUPPLY ASSY)
32	UF0865001 запросить цену →	1 LCD PLATE, FAX515
32	LE0005001 запросить цену →	1 LCD PLATE, FAX515 FOR GER/AUS
32	UF0963001 запросить цену →	1 LCD PLATE, FAX525DT FOR ITA
32	UF0957001 запросить цену →	1 LCD PLATE, FAX525DT FOR GER/AUS
32	UF0958001 запросить цену →	1 LCD PLATE, FAX525DT FOR UK/BEL/CHE/IRL/GNR/CZE
32	UF0959001 запросить цену →	1 LCD PLATE, FAX525DT FOR FRA
32	UF0960001 запросить цену →	1 LCD PLATE, FAX525DT FOR NLD
32	UF0961001 запросить цену →	1 LCD PLATE, FAX525DT FOR FIN
32	LE0382001 запросить цену →	1 LCD PLATE, FAX525DT FOR DEN
32	UF0962001 запросить цену →	1 LCD PLATE, FAX525DT FOR SPA
33	UF0837001 запросить цену →	1 ADDRESS LABEL
34	UF0809007 запросить цену →	1 RECORDING PAPER COVER ASSY, GRAY(1293)
35	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
36	UF6751007 запросить цену →	1 INNER COVER, GRAY(1293)
37	UF0801007 запросить цену →	1 ROM COVER, GRAY(1293)
38	UG3732001 запросить цену →	1 BATTERY ASSY, FAX525DT
39	UF0800007 запросить цену →	1 MAIN COVER, GRAY(1293), FAX515
39	UF0819007 запросить цену →	1 MAIN COVER, GRAY(1293), FAX525DT
40	UF5745000 запросить цену →	1 MJ COVER, EXT FOR GER/UK/FRA/BEL/NLD/FIN/DEN/AUS/ITA/SWE/GNR
41	UG3005000 запросить цену →	1 FERRITE CORE:16X8X10
42	UF6753000 запросить цену →	1 PANEL LOCK LINK
43	UF6763001 запросить цену →	1 ACS GROUND SPRING
44	UG3846001 запросить цену →	1 SPEAKER ASSY
45	UF6754007 запросить цену →	1 HOOK LEVER, GRAY(1293)
46	UF6932001 запросить цену →	1 SPRING, COMPRESSION
47	UF6756001 запросить цену →	1 ACTUATOR PE
48	UF6755001 запросить цену →	1 SPRING, COMPRESSION
49	UF0802001 запросить цену →	1 ACS PLATE
50	UF6759001 запросить цену →	1 SPRING, COMPRESSION
51	LE0018001 запросить цену →	1 INSULATION SHEET
52	UF6760000 запросить цену →	1 BOTTOM PLATE
53	UF6762000 запросить цену →	1 GROUNDING PLATE
54	U41192001 запросить цену →	2 FELT FOOT
55	087310815 запросить цену →	4 TAPTITE, CUP B M3X8
56	UG3849021 запросить цену →	1 MAIN PCB SUB ASSY, FAX515
56	UG3850031 запросить цену →	1 MAIN PCB SUB ASSY, FAX525DT
56	UG3850032 запросить цену →	1 MAIN PCB SUB ASSY, FAX525DT FOR CZE
57	UG2980003 запросить цену →	1 OTPROM:FAX515 FOR GER/AUS
57	UG2986003 запросить цену →	1 OTPROM:FAX525DT FOR GER/AUS
57	UG2980004 запросить цену →	1 OTPROM:FAX515 FOR UK/GNR
57	UG2986004 запросить цену →	1 OTPROM:FAX525DT FOR UK/GNR
57	UG2980005 запросить цену →	1 OTPROM:FAX515 FOR FRA
57	UG2986005 запросить цену →	1 OTPROM:FAX525DT FOR FRA
57	UG2981007 запросить цену →	1 OTPROM:FAX515 FOR NOR/BEL/CHE/IRL
57	UG2987008 запросить цену →	1 OTPROM:FAX525DT FOR BEL/CHE/IRL
57	UG2981009 запросить цену →	1 OTPROM:FAX515 FOR NLD/FIN/DEN/ITA/SWE
57	UG2987009 запросить цену →	1 OTPROM:FAX525DT FOR NLD/FIN/DEN/ITA
57	UG2980015 запросить цену →	1 OTPROM:FAX515 FOR SPA
57	UG2986015 запросить цену →	1 OTPROM:FAX525DT FOR SPA
57	UG2986037 запросить цену →	1 OTPROM:FAX525DT FOR CZE
58	LG2150003 запросить цену →	1 NCU PCB ASSY FOR GER
58	LG2150004 запросить цену →	1 NCU PCB ASSY FOR UK
58	LG2150005 запросить цену →	1 NCU PCB ASSY FOR FRA
58	LG2150007 запросить цену →	1 NCU PCB ASSY FOR NOR/BEL/IRE/FIN/AUS/ITA/GNR
58	LG2150009 запросить цену →	1 NCU PCB ASSY FOR NLD
58	LG2150010 запросить цену →	1 NCU PCB ASSY FOR CHE
58	LG2150013 запросить цену →	1 NCU PCB ASSY FOR DEN
58	LG2150015 запросить цену →	1 NCU PCB ASSY FOR SPA/ITA
58	LG2150026 запросить цену →	1 NCU PCB ASSY FOR SWE
58	LG2679037 запросить цену →	1 NCU PCB ASSY FOR CZE
59	UG3841001 запросить цену →	1 POWER SUPPLY PCB ASSY (EXCLUDING AC CORD)
60	LG2184001 запросить цену →	1 AC CORD ASSY, FAX515/525DT
60	LG2183001 запросить цену →	1 AC CORD ASSY, FAX515/525DT FOR UK/IRL
60	LG2185001 запросить цену →	1 AC CORD ASSY, FAX515/525DT FOR CHE
60	LG2189001 запросить цену →	1 AC CORD ASSY, FAX515/525DT FOR DEN
61	UF4444001 запросить цену →	1 SCREW, PAN(P WASHER) M4X6
62	UG3517001 запросить цену →	1 POWER-MAIN HARNESS
63	UF6857004 запросить цену →	1 HANDSET, GRAY(1293)
64	UG3543001 запросить цену →	1 HANDSET CURLED CORD ASSY, GRAY(1395)
65	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
65	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
65	UG3627001 запросить цену →	1 TELEPHONE LINE CORD5 FOR FRA
65	UG3629001 запросить цену →	1 TELEPHONE LINE CORD, FAX515 FOR NOR
65	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL
65	UG3631001 запросить цену →	1 TELEPHONE LINE CORD FOR NLD
65	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
65	UG1570001 запросить цену →	1 TELEPHONE LINE CORD FOR IRL/SPA/GNR/CZE
65	UG3632001 запросить цену →	1 TELEPHONE LINE CORD FOR FIN
65	UG3633001 запросить цену →	1 TELEPHONE LINE CORD FOR DEN
65	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUS
65	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
65	UG3635001 запросить цену →	1 TELEPHONE LINE CORD FOR SWE
66	UF6820000 запросить цену →	1 DOCUMENT TRAY
67		----- NOT USED
68	UF6925001 запросить цену →	2 RECORDING PAPER GUIDE FOR 210MM WIDTH PAPER
