Brother FAX-235 236 335MC — каталог запчастей со схемами

Содержание

1. LIST1(MAIN FRAME)
2. LIST2(DRIVING UNIT)
3. LIST3(RECORDING UNIT)
4. LIST4(MAIN COVER)
5. LIST5(CONTROL PANEL)
6. LIST6(PCB)
7. LIST7(ACCESSORIES)

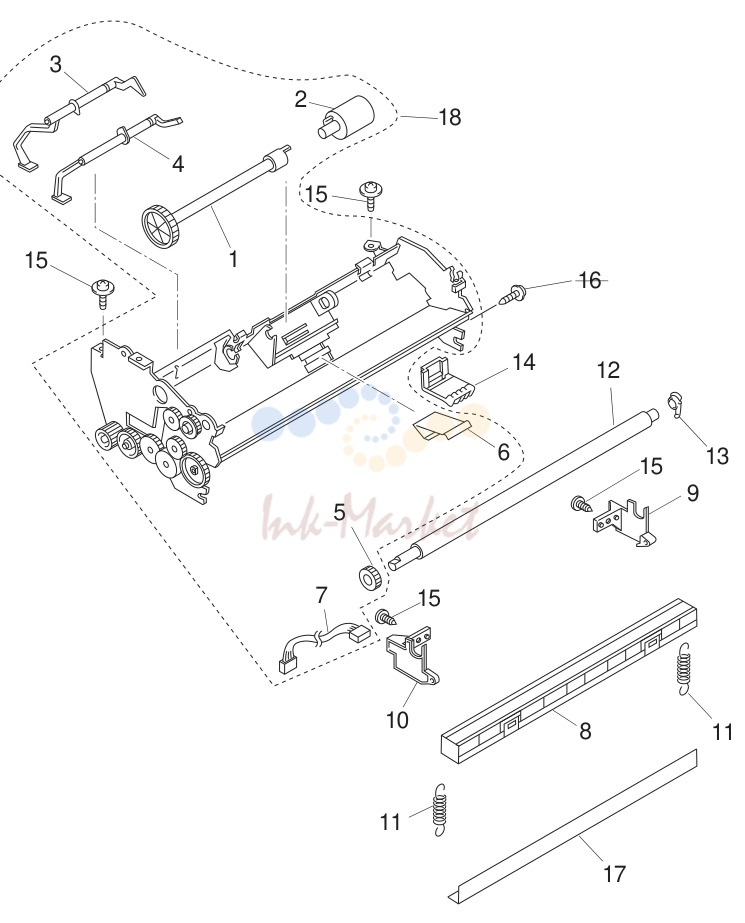

1. LIST1(MAIN FRAME)

№	Артикул	Описание
1	UF6612000 запросить цену →	1 SEPARATION ROLLER GEAR
2	UF6613001 ✓ в наличии	1 SEPARATION ROLLER
3	UF6625001 запросить цену →	1 ACTUATOR F
4	UF6626001 запросить цену →	1 ACTUATOR R
5	UF6620000 запросить цену →	1 WHITE PRESSURE ROLLER GEAR
6	LF8790001 запросить цену →	1 CIS LEAF SPRING chg
7	UG3510001 запросить цену →	1 CIS-MAIN HARNESS, FAX218/235/236/318
7	UG3645001 запросить цену →	1 CIS-MAIN HARNESS, FAX228MC/328MC/335MC/335MCS/428MC
7	LG6523001 запросить цену →	1 CIS-MAIN HARNESS, FAX235S/236S/418 add
8	LG3108001 запросить цену →	1 CIS00 T5 CHG
9	UF6628000 запросить цену →	1 CIS HOLDER R
10	UF6629000 запросить цену →	1 CIS HOLDER L
11	UF6630001 запросить цену →	2 SPRING, COIL
12	LF8555001 ✓ в наличии	1 WHITE PRESSURE ROLLER chg
13	UF6638001 запросить цену →	1 BUSHING, R
14	UF6645000 запросить цену →	1 CIS BACKUP BASE CHG
15	087310815 запросить цену →	4 TAPTITE, CUP B M3X8
16	085310615 запросить цену →	1 TAPTITE, BIND B M3X6 DEL
17	LF8816001 запросить цену →	1 SHIELDING FILM add
18	LP4020001 запросить цену →	1 MAIN FRAME ASSY(SP), FAX335MC/328MC/428MC add

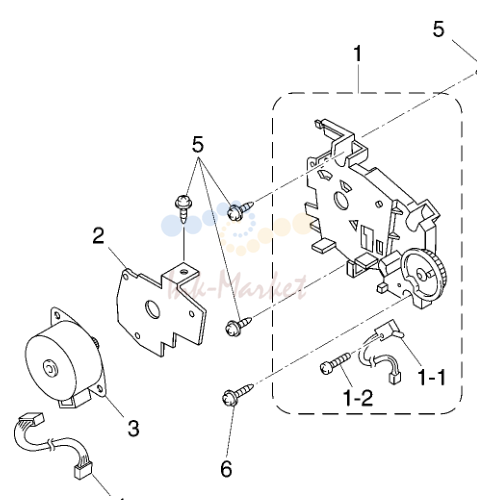

2. LIST2(DRIVING UNIT)

№	Артикул	Описание
1	UF6650001 запросить цену →	1 DRIVING GEAR UNIT
1-1	UG3511001 запросить цену →	1 CUTTER SENSOR ASSY
1-2	UF6622001 запросить цену →	1 TAPTITE, PAN B M1.6X8
2	UF6665000 запросить цену →	1 MOTOR BRACKET
3	Z27100001 запросить цену →	1 MOTOR chg
4		---- NOT USED
5	U24014002 запросить цену →	4 TAPTITE, CUP S M3X6 CHG
6	087320815 запросить цену →	1 TAPTITE, CUP S M3X8

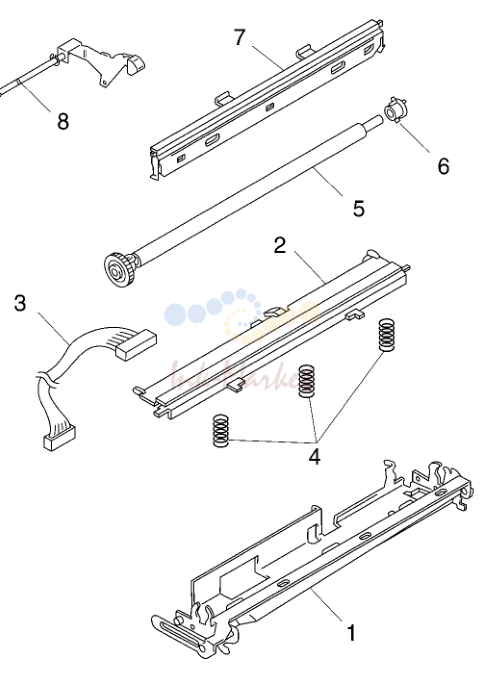

3. LIST3(RECORDING UNIT)

№	Артикул	Описание
1	LF8791001 запросить цену →	1 CUTTER ASSY (RECORDING FRAME ASSY) chg
2	LF8668001 ✓ в наличии	1 RECORDING HEAD ASSY, chg
2	LF8638001 запросить цену →	1 RECORDING HEAD ASSY, FAX418/428MC
3	UG3646001 запросить цену →	1 MAIN-HEAD HARNESS,
3	LG6522001 запросить цену →	1 MAIN-HEAD HARNESS, FAX418/428MC
4	UF5535001 запросить цену →	3 SPRING, COMPRESSION
5	UF6706001 запросить цену →	1 PLATEN ASSY
6	UF6711000 запросить цену →	1 BUSHING, R
7	UF2489001 запросить цену →	1 CUTTER CHUTE, FAX218/228MC/235/236/318/328MC/335MC
7	LF8562001 запросить цену →	1 CUTTER CHUTE, FAX235S/236S/335MCS/418/428MC ADD
8	UF6631001 запросить цену →	1 TH RELEASE LEVER ASSY

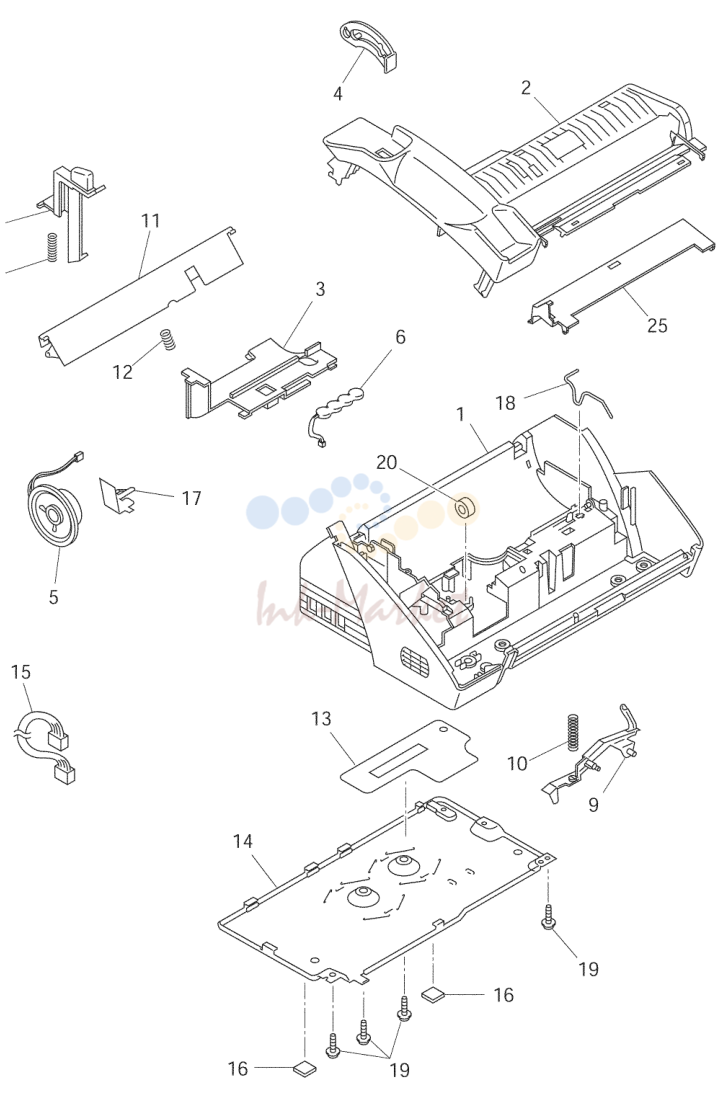

4. LIST4(MAIN COVER)

№	Артикул	Описание
1	UF0800009 запросить цену →	1 MAIN COVER, WHITE(1517), FAX218/228MC/235/236/335MC
1	UF0800013 запросить цену →	1 MAIN COVER, GRAY(1686), FAX318/328MC add
1	LF8632001 запросить цену →	1 MAIN COVER, GRAY(1735), FAX235S/236S/335MCS add
1	LF8632005 запросить цену →	1 MAIN COVER, GRAY(1686), FAX418/428MC
2	LP4036012 запросить цену →	1 INNER COVER, WHITE(1517), FAX218/228MC/235/236/335MC CHG
2	LP4036013 запросить цену →	1 INNER COVER, GRAY(1686), FAX318/328MC CHG
2	LP4035001 запросить цену →	1 INNER COVER, GRAY(1735), FAX235S/236S/335MCS ADD
2	LP4035005 запросить цену →	1 INNER COVER, GRAY(1686), FAX418/428MC
3	UF0801004 запросить цену →	1 ROM COVER, GRAY(1267)
4	UF6753000 запросить цену →	1 PANEL LOCK LINK, FAX218/228MC/235/236/318/328MC/335MC
4	LF8617001 запросить цену →	1 PANEL LOCK LINK, FAX235S/236S/335MCS/418/428MC add
5	UG3846001 запросить цену →	1 SPEAKER ASSY
6	LG2861001 запросить цену →	1 BATTERY ASSY, FAX228MC/328MC/335MC/335MCS/428MC
7	LP4032009 запросить цену →	1 HOOK LEVER, WHITE(1517) CHG
8	UF6932001 запросить цену →	1 SPRING, COMPRESSION
9	UF6756001 запросить цену →	1 ACTUATOR PE
10	UF6755001 запросить цену →	1 SPRING, COMPRESSION
11	UF0802001 запросить цену →	1 ACS PLATE, FAX218/228MC/235/236/318/328MC/335MC
11	LF8618001 запросить цену →	1 ACS PLATE, FAX235S/236S/335MCS/418/428MC add
12	UF6759001 запросить цену →	1 SPRING, COMPRESSION
13	LF1503001 запросить цену →	1 INSULATION SHEET
14	UF6937001 запросить цену →	1 BOTTOM PLATE FOR TWN
14	UF6760000 запросить цену →	1 BOTTOM PLATE FOR TUR/CHN/HK/POL/ASA/GUL/RUS
15	UG3517001 запросить цену →	1 POWER-MAIN HARNESS
16	UF6761001 запросить цену →	2 RUBBER FOOT
17	UF6762000 запросить цену →	1 GROUNDING PLATE
18	UF8650001 запросить цену →	1 ACS GROUND SPRING, FAX218/228MC/235/236/318/328MC/335MC
18	LF8639001 запросить цену →	1 ACS GROUND SPRING, FAX235S/236S/335MCS/418/428MC add
19	087310815 запросить цену →	4 TAPTITE, CUP B M3X8
20		---- NOT USED
25	LF8592001 запросить цену →	1 SUB COVER, FAX235S/236S/335MCS add
25	LF8592005 запросить цену →	1 SUB COVER, FAX318/418/328MC/428MC
26	LF8615001 запросить цену →	1 INNER COVER, GRAY(1735), FAX235S/236S/335MCS DEL

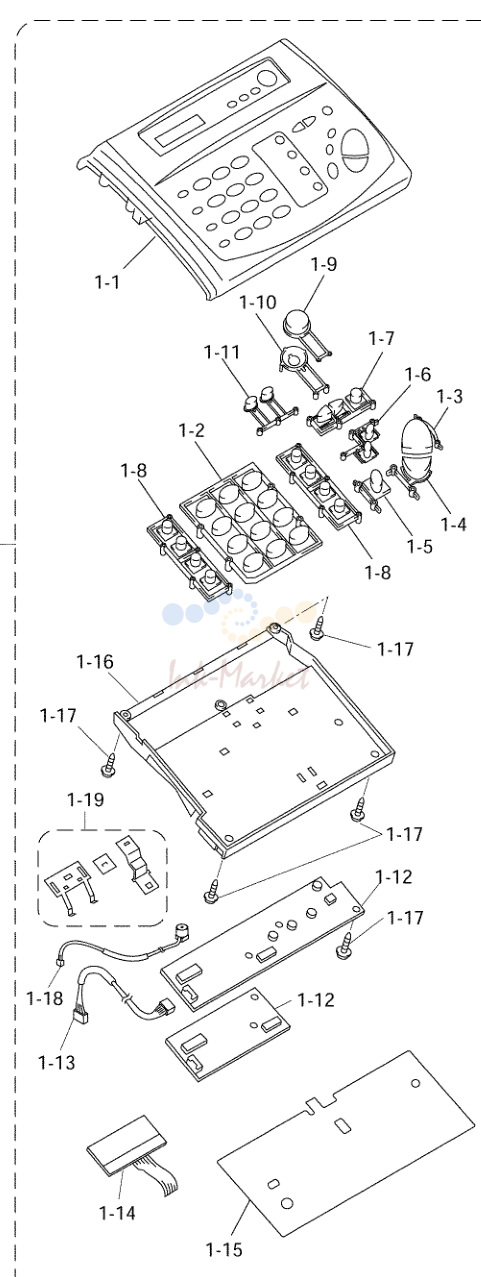

5. LIST5(CONTROL PANEL)

№	Артикул	Описание
1	LE5229003 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1517), FAX218 add
1	LE5241003 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1517), FAX228MC add
1	LF8557004 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1581), FAX318/418 add
1	LS9224004 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1581), FAX418 add
1	LF8559004 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1581), FAX328MC/428MC add
1	LS9231004 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1581), FAX428MC ADD
1	LF8026001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1517), FAX236 FOR TUR add
1	LE5161003 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1517), FAX236 FOR
1	LF3437001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1517), FAX236 FOR add
1	LF1316001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1517), FAX236 FOR TWN
1	LF1530001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1517), FAX236 FOR POL add
1	LF1319001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1517), FAX335MC FOR TWN
1	LF8026007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1581), FAX236S FOR TUR add
1	LE5173007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1581), FAX335MCS FOR ASA/GUL add
1	LE5161007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1581), FAX235S/236S FOR ASA/GUL add
1	LE5173003 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1517), FAX335MC FOR
1	LF3440001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1517), FAX335MC FOR add
1	LF3437007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1581), FAX236S FOR RUS add
1	LF3440007 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1581), FAX335MCS FOR RUS add
1-1	LE5230003 запросить цену →	1 CONTROL PANEL, WHITE(1517), FAX218 add
1-1	LE5227003 запросить цену →	1 CONTROL PANEL, WHITE(1517), FAX228MC add
1-1	LE5230004 запросить цену →	1 CONTROL PANEL, GRAY(1581), FAX318/418 add
1-1	LE5227004 запросить цену →	1 CONTROL PANEL, GRAY(1581), FAX328MC/428MC add
1-1	LE5162003 запросить цену →	1 CONTROL PANEL, WHITE(1517), FAX236 FOR TUR/HK/ASA/GUL/RUS*1,
1-1	LF3438001 запросить цену →	1 CONTROL PANEL, WHITE(1517), FAX236 FOR RUS*2<RUSSIAN> add
1-1	LF1531001 запросить цену →	1 CONTROL PANEL, WHITE(1517), FAX236 FOR POL add
1-1	LF1317001 запросить цену →	1 CONTROL PANEL, WHITE(1517), FAX236 FOR TWN
1-1	LF1320001 запросить цену →	1 CONTROL PANEL, WHITE(1517), FAX335MC FOR TWN
1-1	LE5162007 запросить цену →	1 CONTROL PANEL, GRAY(1581), FAX235S/236S FOR TUR/ASA/GUL add
1-1	LE5174003 запросить цену →	1 CONTROL PANEL, WHITE(1517), FAX335MC FOR
1-1	LE5174007 запросить цену →	1 CONTROL PANEL, GRAY(1581), FAX335MCS FOR ASA/GUL add
1-1	LF3441001 запросить цену →	1 CONTROL PANEL, WHITE(1517), FAX335MC FOR RUS*2<RUSSIAN> add
1-1	LF3438007 запросить цену →	1 CONTROL PANEL, GRAY(1581), FAX236S FOR RUS add
1-1	LF3441007 запросить цену →	1 CONTROL PANEL, GRAY(1581), FAX335MCS FOR RUS add
1-2	LS9147005 запросить цену →	1 KEY, TEN, BLUE(6391), FAX218/228MC chg
1-2	LS9147009 запросить цену →	1 KEY, TEN, WHITE(1517), FAX235/236/335MC chg
1-2	LS9147007 запросить цену →	1 KEY, TEN, GRAY(1581), chg
1-3	LE4074004 запросить цену →	1 KEY, START, BLUE(6391), FAX218/228MC/235/236/335MC
1-3	LF8548005 запросить цену →	1 KEY, START, BLUE(6408), FAX318/328MC/418/428MC add
1-3	LE4074005 запросить цену →	1 KEY, START, BLUE(6408), FAX235S/236S/335MCS add
1-4	LE4075009 запросить цену →	1 KEY, COPY, WHITE(1517), FAX218/228MC/235/236/335MC
1-4	LF8549005 запросить цену →	1 KEY, COPY, GREEN(5248), FAX318/328MC/418/428MC add
1-4	LE4075005 запросить цену →	1 KEY, COPY, GREEN(5248), FAX235S/236S/335MCS add
1-5	LE4076003 запросить цену →	1 KEY, STOP, PINK(2203), FAX218/228MC/235/236/335MC
1-5	LF8550004 запросить цену →	1 KEY, STOP, PINK(2268), FAX318/328MC/418/428MC add
1-5	LE4076004 запросить цену →	1 KEY, STOP, PINK(2268), FAX235S/236S/335MCS add
1-6	LE4077009 запросить цену →	1 KEY, MODE, WHITE(1517), FAX218/228MC/235/236/335MC
1-6	LE4077007 запросить цену →	1 KEY, MODE, GRAY(1581), add
1-7	LE4078004 запросить цену →	1 KEY, FUNCTION, BLUE(6391), FAX218/228MC/235/236/335MC
1-7	LE4078007 запросить цену →	1 KEY, FUNCTION, GRAY(1581), add
1-8	LE4079009 запросить цену →	2 KEY, ONE TOUCH, WHITE(1517), FAX218/228MC/235/236/335MC
1-8	LE4079007 запросить цену →	2 KEY, ONE TOUCH, GRAY(1581), add
1-9	LE4165001 запросить цену →	1 KEY, PRINTED FLASH, FAX228MC/335MC
1-9	LF8595001 запросить цену →	1 KEY, PRINTED FLASH, BLACK(010), FAX328MC/428MC add
1-9	LE4165002 запросить цену →	1 KEY, PRINTED FLASH, BLACK(010), FAX335MCS add
1-10	LE4150001 запросить цену →	1 FLASH KEY SUPPORTER, FAX228MC/328MC/335MC/335MCS/428MC
1-11	LE4151009 запросить цену →	1 KEY, REP, WHITE(1517), FAX228MC/335MC
1-11	LE4151004 запросить цену →	1 KEY, REP, BLUE(6393), FAX328MC/428MC add
1-11	LE4151007 запросить цену →	1 KEY, REP, BLUE(6393), FAX335MCS add
1-12	LG2918001 запросить цену →	1 PANEL PCB ASSY, FAX218/235/235S/236/236S/318/418 B53K503
1-12	LG2920001 ✓ в наличии	1 PANEL PCB ASSY, FAX228MC/328MC/335MC/335MCS/428MC B53K504
1-13	LG2883001 запросить цену →	1 PANEL-MAIN HARNESS, FAX218/228MC/235/235S/236/236S/
1-13	LT0461001 запросить цену →	1 PANEL-MAIN HARNESS, FAX418/428MC add
1-14	LG5340001 запросить цену →	1 LCD*1<ENGLISH> chg
1-14	LG5341001 запросить цену →	1 LCD FOR RUS*2<RUSSIAN> add
1-15	LG2925001 запросить цену →	1 FPC KEY
1-16	UF6810001 запросить цену →	1 PANEL REAR COVER
1-17	087310815 запросить цену →	5 TAPTITE, CUP B M3X8
1-18	UG3847001 запросить цену →	1 MICROPHONE ASSY, FAX228MC/328MC/335MC/335MCS
1-19	UF6681001 запросить цену →	1 ADF PLATE SUPPLY ASSY
2	LF1206001 запросить цену →	1 LCD SHEET, FAX218 add
2	LF1207001 запросить цену →	1 LCD SHEET, FAX228MC add
2	LF8538001 запросить цену →	1 LCD SHEET, FAX318 add
2	LF8539001 запросить цену →	1 LCD SHEET, FAX328MC add
2	LF1165001 запросить цену →	1 LCD SHEET, FAX235
2	LF1166001 запросить цену →	1 LCD SHEET, FAX236 FOR TUR/HK/POL/ASA/GUL/RUS
2	LF3177001 запросить цену →	1 LCD SHEET, FAX236 FOR TWN add
2	LF8923001 запросить цену →	1 LCD SHEET, FAX235S add
2	LF8913001 запросить цену →	1 LCD SHEET, FAX236S add
2	LF1167001 запросить цену →	1 LCD SHEET, FAX335MC FOR HK/ASA/GUL/RUS*1
2	LF3531001 запросить цену →	1 LCD SHEET, FAX335MC FOR RUS*2 add
2	LF3178001 запросить цену →	1 LCD SHEET, FAX335MC FOR TWN add
2	LF8934001 запросить цену →	1 LCD SHEET, FAX335MCS FOR ASA/GUL add
2	LF8939001 запросить цену →	1 LCD SHEET, FAX335MCS FOR RUS add
2	LS9125001 запросить цену →	1 LCD SHEET, FAX418
2	LS9133001 запросить цену →	1 LCD SHEET, FAX428MC
3	LE5165001 запросить цену →	1 ADDRESS LABEL, FOR TWN
3	LE5165002 запросить цену →	1 ADDRESS LABEL, FOR CHN/HK/ASA/POL/GUL/RUS
4	UF0809010 запросить цену →	1 RECORDING PAPER COVER ASSY, BLUE(6391), FAX218/228MC add
4	UF0809013 запросить цену →	1 RECORDING PAPER COVER ASSY, GRAY(1686), add
4	UF0809004 запросить цену →	1 RECORDING PAPER COVER ASSY, BLUE(6391), FAX235
4	UF0809005 запросить цену →	1 RECORDING PAPER COVER ASSY, BLUE(6155), FAX236/335MC
4	UF0809001 запросить цену →	1 RECORDING PAPER COVER ASSY, BLUE(6155), add
5	087310815 запросить цену →	2 TAPTITE, CUP B M3X8

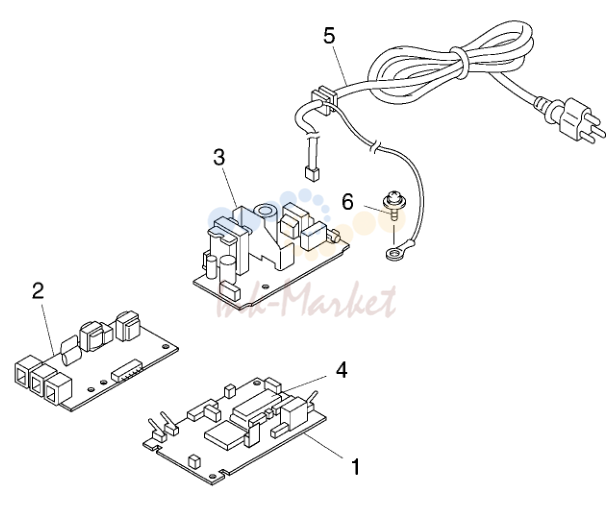

6. LIST6(PCB)

№	Артикул	Описание
1	LG4239066 запросить цену →	1 MAIN PCB SUB ASSY, FAX218/235/235S/318/418,
1	LG4239030 запросить цену →	1 MAIN PCB SUB ASSY, FAX236/236S FOR TUR add
1	LG4242076 запросить цену →	1 MAIN PCB SUB ASSY, FAX228MC/328MC/335MC/335MCS/428MC
2	LG4583060 запросить цену →	1 NCU PCB ASSY FOR CHN/POL add
2	LG2820011 запросить цену →	1 NCU PCB ASSY FOR TWN/HK/ASA/GUL/RUS
2	LG5401025 запросить цену →	1 NCU PCB ASSY FOR TUR add
3	LG4932001 запросить цену →	1 POWER SUPPLY PCB ASSY FOR CHN (INCLUDING AC CORD) chg
3	LG6490001 запросить цену →	1 POWER SUPPLY PCB ASSY, del
3	LT0465001 запросить цену →	1 POWER SUPPLY PCB ASSY, add
3	LT0970001 запросить цену →	1 POWER SUPPLY PCB ASSY FOR TWN (INCLUDING AC CORD) CHG
3	LG5824001 запросить цену →	1 POWER SUPPLY PCB ASSY FOR TUR (INCLUDING AC CORD) add
3	LG4456040 запросить цену →	1 POWER SUPPLY PCB ASSY FOR HK/ASA (INCLUDING AC CORD)
3	LG4457041 запросить цену →	1 POWER SUPPLY PCB ASSY FOR
4	LG0392020 запросить цену →	1 OTPROM:FAX218/318 add
4	LG0395020 запросить цену →	1 OTPROM:FAX228MC/328MC add
4	LG0376039 запросить цену →	1 OTPROM:FAX236 FOR POL add
4	LG0383040 запросить цену →	1 OTPROM:FAX235/235S/236/236S FOR TWN/HK/ASA/GUL/RUS*1
4	LG0383025 запросить цену →	1 OTPROM:FAX236/236S FOR TUR add
4	LG0595048 запросить цену →	1 OTPROM:FAX235/236/236S FOR RUS*2 add
4	LG0385040 запросить цену →	1 OTPROM:FAX335MC/335MCS FOR TWN/HK/ASA/GUL
4	LG0597048 запросить цену →	1 OTPROM:FAX335MC/335MCS FOR RUS*2 add
4	LT0193020 запросить цену →	1 OTPROM:FAX418
4	LT0195020 запросить цену →	1 OTPROM:FAX428MC
5		---- NOT USED
5		---- NOT USED
6	LF1884001 запросить цену →	1 SCREW, PAN (WASHER) M4X7DB, EXCEPT FOR TWN chg

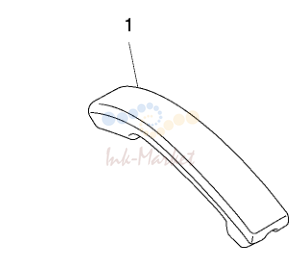

7. LIST7(ACCESSORIES)

№	Артикул	Описание
1	LE5803009 запросить цену →	1 HANDSET WEIGHT ASSY, WHITE(1517),
1	LE5803013 запросить цену →	1 HANDSET WEIGHT ASSY, GRAY(1686), FAX318/328MC/418/428MC add
1	LF8920001 запросить цену →	1 HANDSET WEIGHT ASSY, SILVER(1562), FAX236S FOR TUR ADD
1	LF1757004 запросить цену →	1 HANDSET WEIGHT ASSY, SILVER(1562), FAX236S FOR ADD
3	LG3077001 запросить цену →	1 TELEPHONE LINE CORD FOR CHN/TWN/POL/ASA/GUL/RUS
3	UG3290001 запросить цену →	1 TELEPHONE LINE CORD FOR HK
4	LG3768009 запросить цену →	1 HANDSET CURLED CORD ASSY, WHITE(1517),
4	LG3768004 запросить цену →	1 HANDSET CURLED CORD ASSY, GRAY(1293), add
5	UF6820000 запросить цену →	1 DOCUMENT TRAY
7	UG3468000 запросить цену →	1 BT-MJ ADAPTER FOR HK
8	UF6925001 запросить цену →	2 RECORDING PAPER GUIDE
