Brother FAX-1010Plus — каталог запчастей со схемами

Содержание

1. 1 PLATEN FRAME & MAIN FRAME ATTACHMENT √
2. PLATEN FRAME & MAIN FRAME ATTACHMENT

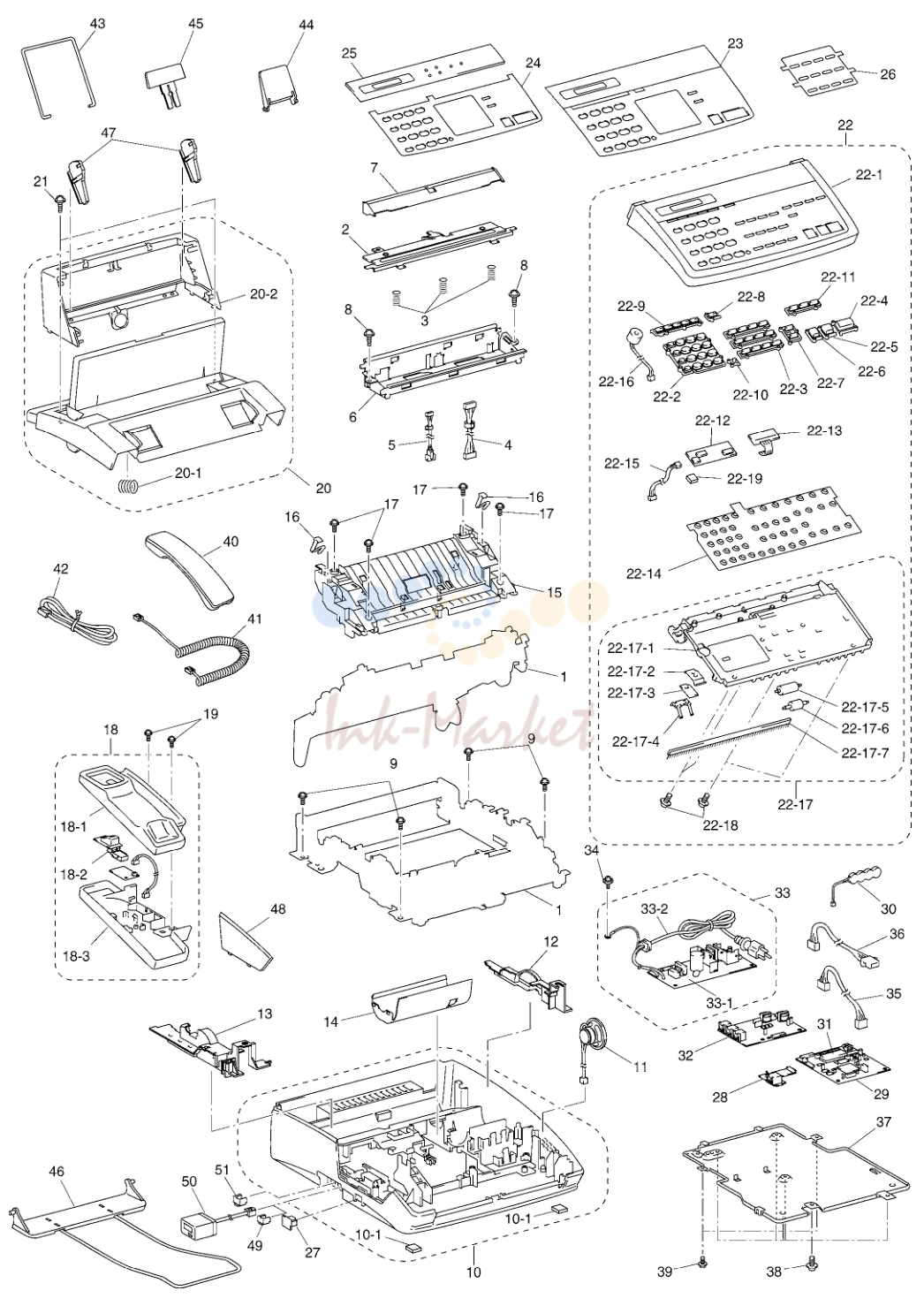

1. 1 PLATEN FRAME & MAIN FRAME ATTACHMENT √

№	Артикул	Описание
1		PLATEN FRAME & MAIN FRAME ATTACHMENT √
2	UF8070001 запросить цену →	1 RECORDING HEAD ASSY √
3	UF8072001 запросить цену →	3 SPRING, COMPRESSION √
4	UG5009001 запросить цену →	1 HEAD-MAIN HARNESS √
5	UG5010001 запросить цену →	1 HEAD-POWER HARNESS √
6	UF8018001 запросить цену →	1 RECORDER FRAME √
7	UF8073001 запросить цену →	1 HEAD PROTECTION PLATE √
8	U24014001 запросить цену →	2 TAPTITE, CUP S M3.0X6 √
9	087310815 запросить цену →	4 TAPTITE, CUP B M3X8 √
10	UF8140003 запросить цену →	1 MAIN COVER, WHITE(1138) √
10-1	UF6761001 запросить цену →	2 RUBBER FOOT √
11	LG2049001 запросить цену →	1 SPEAKER ASSY FOR FAX1010Plus/1020Plus √
11	LG2194001 запросить цену →	1 SPEAKER ASSY FOR FAX1030Plus √
12	UF8150002 запросить цену →	1 SIDE COVER R, WHITE(1397) √
13	UF8147002 запросить цену →	1 SIDE COVER L, WHITE(1397) √
14	UF8151003 запросить цену →	1 ROM COVER, WHITE(1138) √
15	UF8143003 запросить цену →	1 INNER COVER, WHITE(1138) √
16	UF5571001 запросить цену →	2 SPRING PLATE, PANEL LOCK √
17	087320815 запросить цену →	4 TAPTITE, CUP S M3X8 √
18	LP4053003 запросить цену →	1 HANDSET HOLDER ASSY, WHITE(1138) FOR FAX1020Plus/1030Plus CHG √
18-1	LP4051003 запросить цену →	1 UPPER HANDSET HOLDER, WHITE(1138) FOR FAX1020Plus/1030Plus CHG √
18-2	LP4052003 запросить цену →	1 ACTUATOR HOOK, WHITE(1138) FOR FAX1020Plus/1030Plus CHG √
18-3	UF8166003 запросить цену →	1 LOWER HANDSET HOLDER, WHITE(1138) FOR FAX1020Plus/1030Plus √
19	087310815 запросить цену →	2 TAPTITE, CUP B M3X8 √
20	UF8153003 запросить цену →	1 RECORDING PAPER COVER ASSY, WHITE(1138) √
20-1	UF4418001 запросить цену →	1 SPRING, COMPRESSION √
20-2	UF8155003 запросить цену →	1 PAPER REAR COVER, WHITE(1138) √
21	087320815 запросить цену →	2 TAPTITE, CUP S M3X8 √
22	UF8168003 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1138) FOR FAX1010Plus/1020Plus √
22	UF8238004 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1138) FOR FAX1030Plus √
22-1	UF8171003 запросить цену →	1 PANEL COVER, WHITE(1138) FOR FAX1010Plus/1020Plus √
22-1	UF8193003 запросить цену →	1 PANEL COVER, WHITE(1138) FOR FAX1030Plus √
22-2	UF4393003 запросить цену →	1 KEY, TEL, WHITE(1138) √
23-3	UF8176003 запросить цену →	3 KEY, ONE TOUCH, WHITE(1138) √
22-4	UF8172002 запросить цену →	1 KEY, START, BLUE(6155) √
22-5	UF8173001 запросить цену →	1 KEY, STOP, ORANGE(3195) √
22-6	UF8174001 запросить цену →	1 KEY, COPY, GRAY(1267) √
22-7	UF8179004 запросить цену →	1 KEY, COPY MODE, GRAY(1267) √
22-8	UF8177003 запросить цену →	1 KEY, MODE, WHITE(1138) √
22-9	UL5712003 запросить цену →	1 KEY, OPERATION, WHITE(1138) √
22-10	UF4576003 запросить цену →	1 KEY, SHIFT, WHITE(1138) √
22-11	UF8180003 запросить цену →	1 KEY, MC, WHITE(1138) FOR FAX1030 √
22-12	UG5035001 запросить цену →	1 PANEL PCB ASSY FOR FAX1010Plus/1020Plus √
22-12	UG5048001 запросить цену →	1 PANEL PCB ASSY FOR FAX1030Plus √
22-13	LG2351001 запросить цену →	1 LCD √
22-14	UG5021001 запросить цену →	1 FPC KEY √
22-15	UG5018001 запросить цену →	1 PANEL-MAIN HARNESS √
22-16	UG5053001 запросить цену →	1 MICROPHONE FOR FAX1030Plus √
22-17	UF8178001 запросить цену →	1 PANEL REAR COVER ASSY √
22-18	087310815 запросить цену →	4 TAPTITE, CUP B M3X8 √
22-19	UF6761001 запросить цену →	1 RUBBER FOOT √
23	LE0185001 запросить цену →	1 PANEL SHEET, FAX1010Plus FOR GER √
23	LE0188001 запросить цену →	1 PANEL SHEET, FAX1010Plus FOR CHE √
23	LE0192001 запросить цену →	1 PANEL SHEET, FAX1020Plus FOR UK/CHE/IRL √
23	LE0197001 запросить цену →	1 PANEL SHEET, FAX1020Plus FOR NOR √
23	LE0198001 запросить цену →	1 PANEL SHEET, FAX1020Plus FOR DEN √
23	LE0199001 запросить цену →	1 PANEL SHEET, FAX1020Plus FOR SPA √
23	LE0201001 запросить цену →	1 PANEL SHEET, FAX1020Plus FOR ITA √
23	LE0202001 запросить цену →	1 PANEL SHEET, FAX1020Plus FOR SWE √
24	LE0179001 запросить цену →	1 PANEL SHEET, FAX1030Plus FOR GER √
24	UF8266001 запросить цену →	1 PANEL SHEET, FAX1030Plus FOR UK √
25	LE0180001 запросить цену →	1 LCD PLATE, FAX1030Plus FOR GER √
25	LE0021001 запросить цену →	1 LCD PLATE, FAX1030Plus FOR UK √
26	UF8183003 запросить цену →	1 ADDRESS LABEL √
27	UF4759000 запросить цену →	1 PC I/F COVER √
28	UG5003001 запросить цену →	1 MODULAR PCB ASSY FOR FAX1010Plus/1020Plus √
28	UG5003002 запросить цену →	1 MODULAR PCB ASSY FOR FAX1030Plus √
29	UG3859021 запросить цену →	1 MAIN PCB SUB ASSY FOR FAX1010Plus/1020Plus √
29	UG5060031 запросить цену →	1 MAIN PCB SUB ASSY FOR FAX1030Plus √
30	UG3732001 запросить цену →	1 BATTERY FOR FAX1030Plus √
31	LG0012003 запросить цену →	1 OTPROM:FAX1010Plus FOR GER √
31	LG0014010 запросить цену →	1 OTPROM:FAX1010Plus FOR CHE √
31	LG0016004 запросить цену →	1 OTPROM:FAX1020Plus FOR UK √
31	LG0018007 запросить цену →	1 OTPROM:FAX1020Plus FOR NOR/CHE/IRL √
31	LG0018013 запросить цену →	1 OTPROM:FAX1020Plus FOR DEN/ITA/SWE √
31	LG0016015 запросить цену →	1 OTPROM:FAX1020Plus FOR SPA √
31	UG2928003 запросить цену →	1 OTPROM:FAX1030Plus FOR GER √
31	LG0025004 запросить цену →	1 OTPROM:FAX1030Plus FOR UK √
32	LG3285053 запросить цену →	1 NCU PCB ASSY, FAX1010Plus FOR GER √
32	LG3285060 запросить цену →	1 NCU PCB ASSY FOR CHE √
32	LG2150004 запросить цену →	1 NCU PCB ASSY, FAX1020Plus FOR UK √
32	LG2150007 запросить цену →	1 NCU PCB ASSY, FAX1020Plus FOR NOR/IRL √
32	LG3285057 запросить цену →	1 NCU PCB ASSY, FAX1020Plus FOR IRL √
32	LG2150013 запросить цену →	1 NCU PCB ASSY, FAX1020Plus FOR DEN √
32	LG2150026 запросить цену →	1 NCU PCB ASSY, FAX1020Plus FOR SWE √
32	LG3285015 запросить цену →	1 NCU PCB ASSY, FAX1020Plus FOR SPA/ITA √
32	UG3713053 запросить цену →	1 NCU PCB ASSY, FAX1030Plus FOR GER √
32	UG3820082 запросить цену →	1 NCU PCB ASSY, FAX1030Plus FOR UK √
33		----- 1 NOT USED
33-1	UG5061001 запросить цену →	1 POWER SUPPLY PCB ASSY (W/O AC CORD) √
33-2	UF5923001 запросить цену →	1 AC CORD ASSY, FAX1010Plus/1020Plus FOR GER/NOR/SPA/ITA/SWE √
33-2	UF5922001 запросить цену →	1 AC CORD ASSY, FAX1020Plus FOR UK/IRL √
33-2	UF5924001 запросить цену →	1 AC CORD ASSY, FAX1010Plus/1020Plus FOR CHE √
33-2	LG2211001 запросить цену →	1 AC CORD ASSY, FAX1020Plus FOR DEN √
33-2	UF5918001 запросить цену →	1 AC CORD ASSY, FAX1030Plus FOR GER √
33-2	UF5917001 запросить цену →	1 AC CORD ASSY, FAX1030Plus FOR UK √
34	UF4444001 запросить цену →	1 SCREW, PAN(P WASHER) M4X6 √
35	UG5019001 запросить цену →	1 POWER-MAIN HARNESS √
36	UG5051001 запросить цену →	1 POWER-HEAD HARNESS √
37	UF8152001 запросить цену →	1 BOTTOM PLATE √
38	087310815 запросить цену →	6 TAPTITE, CUP B M3X8 √
39	U24014001 запросить цену →	2 TAPTITE, CUP S M3.0X6 √
40	LE5497003 запросить цену →	1 HANDSET, WHITE(1138), FAX1030Plus FOR UK √
40	LE5498003 запросить цену →	1 HANDSET, WHITE(1138), FAX1020Plus, FAX1030Plus FOR GER √
41	UL8019009 запросить цену →	1 HANDSET CURLED CORD, WHITE(1255) √
42	LG3077001 запросить цену →	1 TELEPHONE LINE CORD FOR IRL/SPA √
42	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER √
42	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK √
42	UG3629001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR √
42	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE √
42	LG4566001 запросить цену →	1 TELEPHONE PLUG FOR DEN add √
42	UG1574001 запросить цену →	1 TELEPHONE LINE CORD FOR DEN chg √
42	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA √
42	UG3635001 запросить цену →	1 TELEPHONE LINE CORD FOR SPA √
43	UL6856000 запросить цену →	1 RECORDING PAPER WIRE EXTENSION √
44	UF8048001 запросить цену →	1 DOCUMENT SUPPORT, GRAY(1333) √
45	UF8247001 запросить цену →	1 RECORDING PAPER SUPPORT, GRAY(1333) √
46	UF8246001 запросить цену →	1 DOCUMENT EJECTION TRAY ASSY √
47	UF8162003 запросить цену →	2 PAPER GUIDE FOR A4 SIZE PAPER √
48	UF8256003 запросить цену →	1 DUMMY H/S COVER, WHITE(1138) FOR FAX1010Plus √
49	UF5745000 запросить цену →	1 MJ COVER, EXT FOR GER/UK/ITA/SWE chg √
50		----- NOT USED
51	UF7095000 запросить цену →	1 MJ COVER, H/S FOR FAX1010Plus √

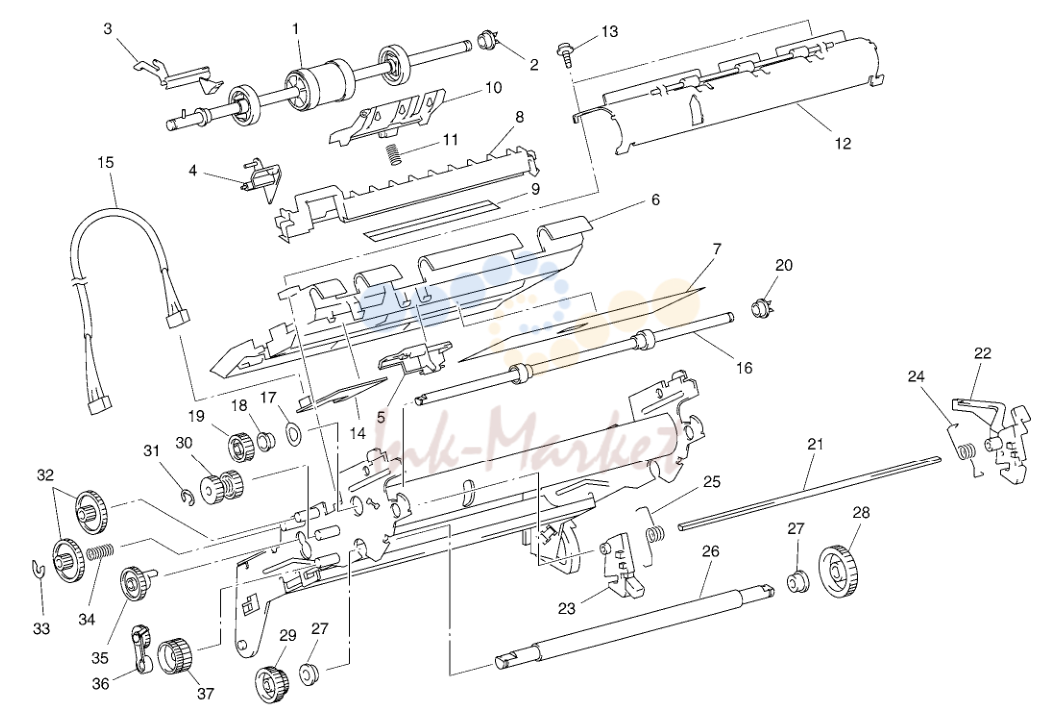

2. PLATEN FRAME & MAIN FRAME ATTACHMENT

№	Артикул	Описание
1	UF8116001 запросить цену →	1 PAPER FEED ROLLER ASSY √
2	UF0026001 запросить цену →	1 PAWLED BUSHING √
3	UF8118001 запросить цену →	1 PAPER FRONT COVER SENSING ACTUATOR √
4	UF8111001 запросить цену →	1 PAPER-EDGE SENSOR ACTUATOR √
5	UF8112001 запросить цену →	1 PAPER EJECTION SENSOR ACTUATOR √
6	UF8109001 запросить цену →	1 PAPER FEED CHUTE ASSY √
7	UF8139001 запросить цену →	1 CHUTE FILM √
8	UF8104001 запросить цену →	1 PAPER FEED SUB CHUTE √
9	UF8249001 запросить цену →	1 SUB CHUTE FILM √
10	UF8265001 запросить цену →	1 SEPARATION PAD √
11	UL5184001 запросить цену →	1 SPRING, COMPRESSION √
12	UF8086001 запросить цену →	1 CHUTE ASSY √
13	087320815 запросить цену →	2 TAPTITE, CUP S M3X8 √
14	UG5000001 запросить цену →	1 SENSOR PCB ASSY √
15	UG5014001 запросить цену →	1 SENSOR-MAIN HARNESS √
16	UF0761001 запросить цену →	1 PAPER EJECTION ROLLER √
17	UF8090001 запросить цену →	1 CURVED WASHER √
18	UF8105001 запросить цену →	1 BUSHING √
19	UF6048000 запросить цену →	1 GEAR, 40 √
20	UF0026001 запросить цену →	1 PAWLED BUSHING √
21	UF8505001 запросить цену →	1 LOCK LEVER SHAFT √
22	UF8506001 запросить цену →	1 LOCK LEVER R √
23	UF8504001 запросить цену →	1 LOCK LEVER L √
24	UF8126001 запросить цену →	1 LOCK SPRING R √
25	UF8125001 запросить цену →	1 LOCK SPRING L √
26	UF8095001 запросить цену →	1 PLATEN √
27	UF8097001 запросить цену →	2 BUSHING √
28	UF8101001 запросить цену →	1 GEAR,33 RB √
29	UF8098001 запросить цену →	1 GEAR,23 √
30	UF8076001 запросить цену →	1 CLUTCH GEAR ASSY √
31	048030345 запросить цену →	1 RETAINING RING, E3 √
32	UF8094001 запросить цену →	2 GEAR,18/41 √
33	UF8088001 запросить цену →	1 PLASTIC RETAINING RING √
34	UF8087001 запросить цену →	1 SPRING, COMPRESSION √
35	UF8122001 запросить цену →	1 GEAR,55 √
36	UF8123001 запросить цену →	1 PLANET GEAR, 34 √
37	UF8093001 запросить цену →	1 GEAR,39/24 √
38	UF3665000 запросить цену →	2 RIBBON BUSHING √
39	UF8013001 запросить цену →	2 PAWLED RIBBON BUSHING B √
40	UF8039001 запросить цену →	1 GEAR,33/45 √
41	UF8025001 запросить цену →	2 GEAR,18 √
42	UF8034001 запросить цену →	2 GEAR,39 √
43	UF8046001 запросить цену →	1 ARM C ASSY √
44	UF8036001 запросить цену →	2 GEAR,33 √
45	UF8040001 запросить цену →	1 GEAR,36/27 √
46	UF8149001 запросить цену →	1 ACTUATOR SPRING √
47	UF8148001 запросить цену →	1 COVER SENSOR ACTUATOR √
48	UF8030001 запросить цену →	1 ARM A ASSY √
49	UF8032001 запросить цену →	1 ARM B ASSY √
50	UF8029001 запросить цену →	1 GEAR,20/90 √
51	UF8035001 запросить цену →	1 SEPARATION ROLLER GEAR √
52	UF5511001 ✓ в наличии	1 SEPARATION ROLLER √
53	UF8037001 запросить цену →	1 GEAR,20/40 √
54	UF8038001 запросить цену →	1 CLUTCH LEVER √
55	UF6664001 запросить цену →	1 SPRING, EXTENSION √
56	UG3086001 запросить цену →	1 SOLENOID √
57	UF6616000 запросить цену →	3 GEAR, 14/20 √
58	UF8144001 запросить цену →	1 DOCUMENT EJECTION ROLLER √
59	UF8146001 запросить цену →	1 BUSHING √
60	Z26436001 запросить цену →	1 MOTOR chg √
61	U09759001 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6 √
62	UG5012001 запросить цену →	1 MOTOR-MAIN HARNESS √
63	UF6069000 запросить цену →	1 SLIP GEAR, 40 √
64	UF6067001 запросить цену →	1 FRICTION PAD √
65	048030345 запросить цену →	1 RETAINING RING, E3 √
66	UF8043001 запросить цену →	1 BACK TENSION SPRING √
67	UF8028001 запросить цену →	1 GEAR,24 √
68	UF8037001 запросить цену →	1 GEAR,20/40 √
69	UF8023001 запросить цену →	1 FRICTION TORQUE TRANSMISSION ASSY (GEAR,46 ASSY) √
70	U24014001 запросить цену →	1 TAPTITE, CUP S M3.0X6 √
71	UF8022001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR √
72	UF8024001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR √
73	UG6683001 запросить цену →	1 CIS UNIT 98 FOR FAX1010Plus/1020Plus √
73	UG5064001 запросить цену →	1 CIS UNIT 97 FOR FAX1030Plus √
74	UF8578001 запросить цену →	1 CIS HOLDER R √
75	LF3617001 запросить цену →	1 CIS HOLDER L chg √
76	087310815 запросить цену →	2 TAPTITE, CUP B M3X8 √
77	UG5013001 запросить цену →	1 CIS-MAIN HARNESS √
78	UF8041001 запросить цену →	1 CIS LEAF SPRING √
79	UF8053001 запросить цену →	1 WHITE PRESSURE ROLLER ASSY √ √
79-1	UF8054001 запросить цену →	1 WHITE PRESSURE ROLLER √
79-2	UF8056001 запросить цену →	1 BUSHING L √
79-3	UF8057001 запросить цену →	1 WHITE PRESSURE ROLLER GEAR √
80	UF8058001 запросить цену →	1 BUSHING R √
