Brother FAX-1010e — каталог запчастей со схемами

Содержание

1. NOTES FOR USING THIS PARTS REFERENCE LIST
2. LIST2(SCANNER)
3. LIST3(RECORDING)
4. LIST4(PLATEN FRAME)
5. LIST5(COVER)
6. LIST6(CONTROL PANEL)
7. LIST7(PCB)
8. LIST8(ACCESSORIES)

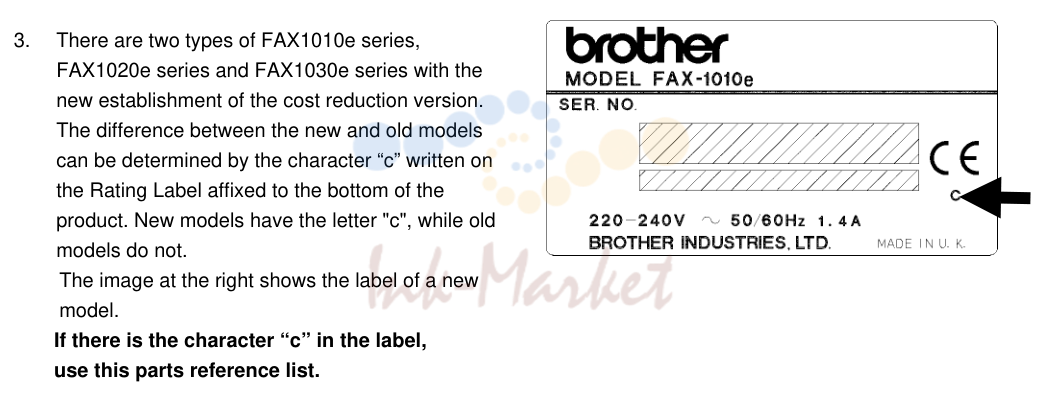

1. NOTES FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1	UF3665000 запросить цену →	2 RIBBON BUSHING
2	UF8013001 запросить цену →	2 PAWLED RIBBON BUSHING B
3	UF8041001 запросить цену →	1 CIS LEAF SPRING
4	UG3086001 запросить цену →	1 SOLENOID
5	UF8022001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
6	UF8024001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
7	UF6067001 запросить цену →	1 FRICTION PAD
8	UF6069000 запросить цену →	1 SLIP GEAR,
9	UF8043001 запросить цену →	1 BACK TENSION SPRING
10	048030345 запросить цену →	1 RETAINING RING, E3
11	UF8023001 запросить цену →	1 FRICTION TORQUE TRANSMISSION ASSY (GEAR,46 ASSY)
12	U24014001 запросить цену →	1 TAPTITE, CUP S M3X6
13	UF8028001 запросить цену →	1 GEAR,24
14	UF8029001 запросить цену →	1 GEAR,20/90
15	UF8030001 запросить цену →	1 ARM A ASSY
16	UF8032001 запросить цену →	1 ARM B ASSY
17	UF8034001 запросить цену →	2 GEAR,39
18	UF8035001 запросить цену →	1 SEPARATION ROLLER GEAR
19	UF5511001 ✓ в наличии	1 SEPARATION ROLLER
20	UF8037001 запросить цену →	2 GEAR,20/40
21	UF8038001 запросить цену →	1 CLUTCH LEVER
22	UF6664001 запросить цену →	1 SPRING, EXTENSION
23	UF6616000 запросить цену →	3 GEAR, 14/20
24	UF8148001 запросить цену →	1 COVER SENSOR ACTUATOR
25	UF8149001 запросить цену →	1 ACTUATOR SPRING
26	UF8040001 запросить цену →	1 GEAR,36/27
27	UF8046001 запросить цену →	1 ARM C ASSY
28	UF8036001 запросить цену →	2 GEAR,33
29	UF8039001 запросить цену →	1 GEAR,33/45
30	UF8025001 запросить цену →	2 GEAR,18
31	UF8144001 запросить цену →	1 DOCUMENT EJECTION ROLLER
32	UF8146001 запросить цену →	1 BUSHING
33	Z27010001 запросить цену →	1 MAIN MOTOR chg
34	U24014002 запросить цену →	1 TAPTITE, CUP S M3X6 CHG
35	087310815 запросить цену →	4 TAPTITE, CUP B M3X8

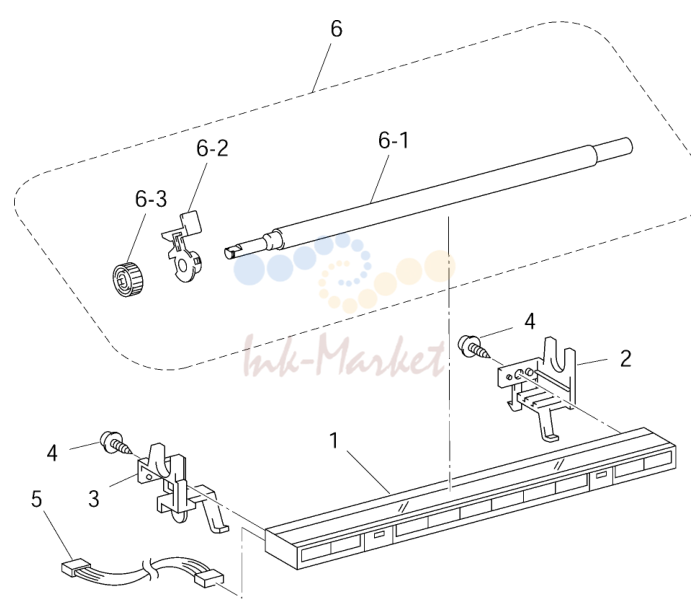

2. LIST2(SCANNER)

№	Артикул	Описание
1	LG5584001 ✓ в наличии	1 CIS UNIT √ CHG
2	UF8578001 запросить цену →	1 CIS HOLDER R
3	LF3617001 запросить цену →	1 CIS HOLDER L
4	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
5	UG5013001 запросить цену →	1 CIS-MAIN HARNESS
6	UF8053001 запросить цену →	1 WHITE PRESSURE ROLLER ASSY
6-1	UF8054001 запросить цену →	1 WHITE PRESSURE ROLLER
6-2	UF8056001 запросить цену →	1 BUSHING L
6-3	UF8057001 запросить цену →	1 WHITE PRESSURE ROLLER GEAR
7	UF8058001 запросить цену →	1 BUSHING R

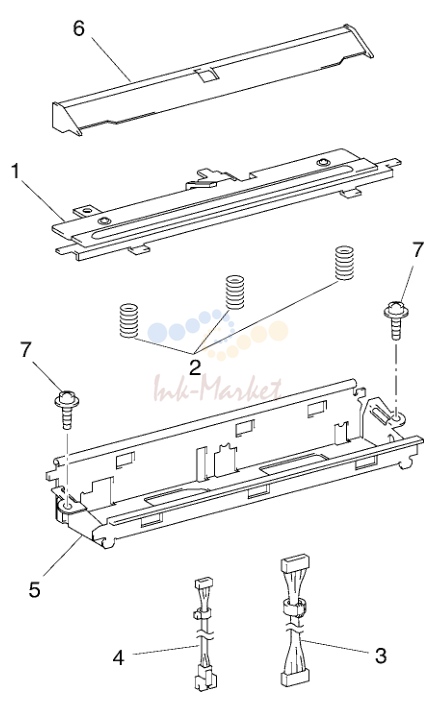

3. LIST3(RECORDING)

№	Артикул	Описание
1	LF8695001 запросить цену →	1 RECORDING HEAD ASSY T3C N CHG
2	UF8072001 запросить цену →	3 SPRING, COMPRESSION
3	UG5009001 запросить цену →	1 HEAD-MAIN HARNESS
4	UG5010001 запросить цену →	1 HEAD-POWER HARNESS
5	UF8018001 запросить цену →	1 RECORDER FRAME
6	UF8073001 запросить цену →	1 HEAD PROTECTION PLATE
7	U24014002 запросить цену →	2 TAPTITE, CUP S M3.0X6 chg

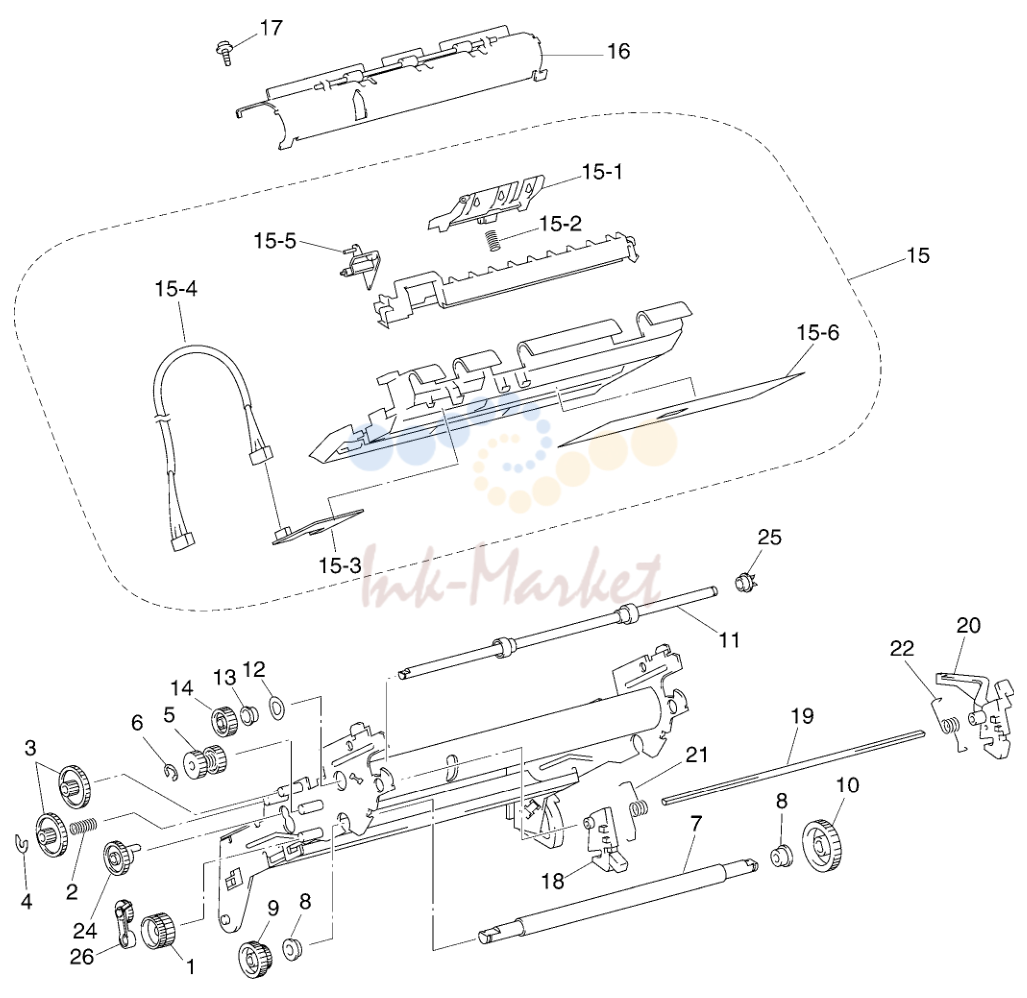

4. LIST4(PLATEN FRAME)

№	Артикул	Описание
1	UF8093001 запросить цену →	1 GEAR, 39/24
2	UF8087001 запросить цену →	1 SPRING, COMPRESSION
3	UF8094001 запросить цену →	2 GEAR, 18/41
4	UF8088001 запросить цену →	1 PLASTIC RETAINING RING
5	UF8076001 запросить цену →	1 CLUTCH GEAR ASSY
6	048030345 запросить цену →	1 RETAINING RING, E3
7	UF8095001 запросить цену →	1 PLATEN
8	UF8097002 запросить цену →	2 BUSHING
9	UF8098001 запросить цену →	1 GEAR,
10	UF8101001 запросить цену →	1 GEAR, 33 RB
11	UF0761001 запросить цену →	1 PAPER EJECTION ROLLER
12	UF8090001 запросить цену →	1 CURVED WASHER
13	UF8105002 запросить цену →	1 BUSHING
14	UF6048000 запросить цену →	1 GEAR,
15	LF3604001 запросить цену →	1 PAPER FEED CHUTE ASSY
15-1	LF3667001 запросить цену →	1 SEPARATION PAD (SP)
15-2	UL5184001 запросить цену →	1 SPRING, COMPRESSION
15-3	LG5392001 запросить цену →	1 SENSOR PCB ASSY
15-4	LG3964001 запросить цену →	1 SENSOR-MAIN HARNESS
15-5	UF8111001 запросить цену →	1 PAPER-EDGE SENSOR ACTUATOR
15-6	UF8139001 запросить цену →	1 CHUTE FILM
16	UF8086001 запросить цену →	1 CHUTE ASSY
17	087320815 запросить цену →	2 TAPTITE, CUP S M3X8
18	UF8504001 запросить цену →	1 LOCK LEVER L
19	UF8505001 запросить цену →	1 LOCK LEVER SHAFT
20	UF8506001 запросить цену →	1 LOCK LEVER R
21	UF8125001 запросить цену →	1 ROCK SPRING L
22	UF8126001 запросить цену →	1 ROCK SPRING R
23	LF3607001 запросить цену →	1 PAPER FEED ROLLER ASSY
24	UF8122001 запросить цену →	1 GEAR,
25	UF0026001 запросить цену →	2 PAWLED BUSHING
26	UF8123001 запросить цену →	1 PLATEN GEAR,
27	UF8118001 запросить цену →	1 PAPER FRONT COVER SENSOR ACTUATOR

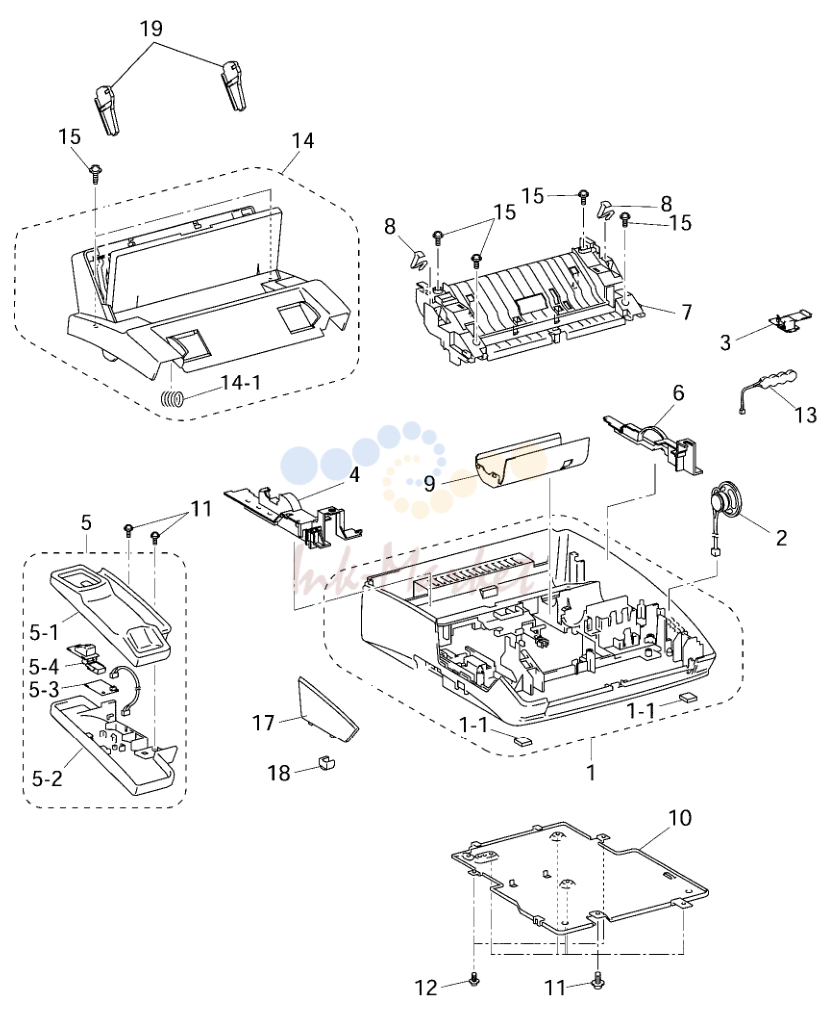

5. LIST5(COVER)

№	Артикул	Описание
1	LF1006001 запросить цену →	1 MAIN COVER, PURPLE (6255)
1-1	UF6761001 запросить цену →	2 RUBBER
2	LG2049001 запросить цену →	1 SPEAKER ASSY, FAX1010e, FAX1020e
2	LG2194001 запросить цену →	1 SPEAKER ASSY, FAX1030e
3	LG5393001 запросить цену →	1 MODULAR PCB ASSY B53K632
4	UF8147004 запросить цену →	1 SIDE COVER L, BLACK
5	LP4053006 запросить цену →	1 HANDSET HOLDER ASSY, FAX1020e/1030e, PURPLE (6255) CHG
5-1	LP4051006 запросить цену →	1 UPPER HANDSET HOLDER, FAX1020e/1030e, PURPLE (6255) CHG
5-2	UF8166006 запросить цену →	1 LOWER HANDSET HOLDER, FAX1020e/1030e, PURPLE (6255)
5-3	LG4419002 запросить цену →	1 HOOK PCB ASSY, FAX1020e/1030e B53K651
5-4	LP4052006 запросить цену →	1 ACTUATOR HOOK, FAX1020e/1030e, PURPLE (6255) CHG
6	UF8150004 запросить цену →	1 SIDE COVER R, BLACK
7	UF8143004 запросить цену →	1 INNER COVER, BLACK
8	UF5571001 запросить цену →	2 SPRING PLATE, PANEL LOCK
9	UF8151004 запросить цену →	1 ROM COVER, GRAY (1267)
10	UF8152001 запросить цену →	1 BOTTOM PLATE
11	087310815 запросить цену →	8 TAPTITE, CUP B M3X8
12	U24014002 запросить цену →	2 TAPTITE, CUP S M3.0X6 chg
13	UG3732001 запросить цену →	1 BATTERY, FAX1030e
14	UF8153004 запросить цену →	1 RECORDING PAPER COVER ASSY, GRAY (1495)
14-1	UF4418001 запросить цену →	1 SPRING, COMPRESSION
15	087320815 запросить цену →	5 TAPTITE, CUP S M3X8
17	UF8256004 запросить цену →	1 W/O HANDSET COVER, FAX1010e
18	UF5745000 запросить цену →	1 MJ COVER, EXT FOR GER/UK/AUS/ITA/SWE
18	UF7095000 запросить цену →	1 MJ COVER, 4P, FAX1010e
19	UF8162004 запросить цену →	2 SIDE GUIDE

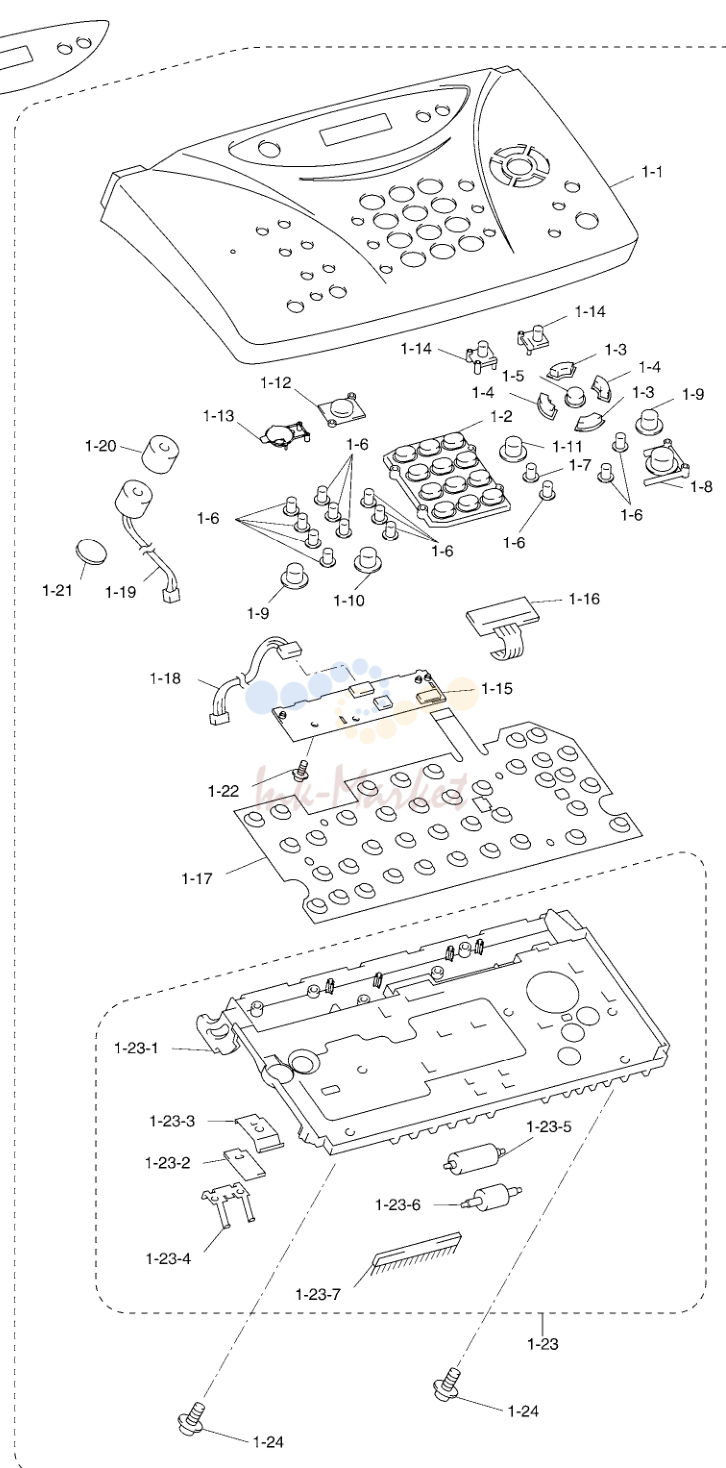

6. LIST6(CONTROL PANEL)

№	Артикул	Описание
1	LF3642001 запросить цену →	1 CONTROL PANEL ASSY, FAX1010e FOR GER/AUS, GRAY (1495) √
1	LF3658001 запросить цену →	1 CONTROL PANEL ASSY, FAX1030e FOR GER/AUS, GRAY (1495) √
1	LF3647001 запросить цену →	1 CONTROL PANEL ASSY, FAX1020e FOR UK/CHE/IRE, GRAY (1495) √
1	LF3660001 запросить цену →	1 CONTROL PANEL ASSY, FAX1030e FOR UK/IRE, GRAY (1495) √
1	LF3649001 запросить цену →	1 CONTROL PANEL ASSY, FAX1020e FOR NOR, GRAY (1495) √
1	LF3644001 запросить цену →	1 CONTROL PANEL ASSY, FAX1010e FOR CHE, GRAY (1495) √
1	LF3651001 запросить цену →	1 CONTROL PANEL ASSY, FAX1020e FOR SPA, GRAY (1495) √
1	LF3662001 запросить цену →	1 CONTROL PANEL ASSY, FAX1030e FOR SPA, GRAY (1495) √
1	LF3653001 запросить цену →	1 CONTROL PANEL ASSY, FAX1020e FOR ITA, GRAY (1495) √
1	LF3664001 запросить цену →	1 CONTROL PANEL ASSY, FAX1030e FOR ITA, GRAY (1495) √
1	LF3655001 запросить цену →	1 CONTROL PANEL ASSY, FAX1020e FOR SWE, GRAY (1495) √
1-1	LF1017001 запросить цену →	1 CONTROL PANEL, FAX1010e FOR GER/AUS, GRAY (1495)
1-1	LF1099001 запросить цену →	1 CONTROL PANEL, FAX1030e FOR GER/AUS, GRAY (1495)
1-1	LF1098001 запросить цену →	1 CONTROL PANEL, FAX1020e FOR UK/CHE/IRE, GRAY (1495)
1-1	LF1097001 запросить цену →	1 CONTROL PANEL, FAX1030e FOR UK/IRE, GRAY (1495)
1-1	LF1115001 запросить цену →	1 CONTROL PANEL, FAX1020e FOR NOR, GRAY (1495)
1-1	LF1106001 запросить цену →	1 CONTROL PANEL, FAX1010e FOR CHE, GRAY (1495)
1-1	LF1129001 запросить цену →	1 CONTROL PANEL, FAX1020e FOR SPA, GRAY (1495)
1-1	LF1145001 запросить цену →	1 CONTROL PANEL, FAX1030e FOR SPA, GRAY (1495)
1-1	LF1133001 запросить цену →	1 CONTROL PANEL, FAX1020e FOR ITA, GRAY (1495)
1-1	LF1149001 запросить цену →	1 CONTROL PANEL, FAX1030e FOR ITA, GRAY (1495)
1-1	LF1137001 запросить цену →	1 CONTROL PANEL, FAX1020e FOR SWE, GRAY (1495)
1-2	LE4073003 запросить цену →	1 KEY, TEN, GRAY (1495)
1-3	LE6168001 запросить цену →	2 KEY, CURSOR L, PURPLE (6255)
1-4	LE6169001 запросить цену →	2 KEY, CURSOR S, PURPLE (6255)
1-5	LE6079001 запросить цену →	1 KEY, PRINTED OVAL EXCEPT FOR GER/AUS, GRAY (1495)
1-5	LE6350001 запросить цену →	1 KEY, PRINTED OVAL FOR GER/AUS, GRAY (1495)
1-6	LE3295001 запросить цену →	13 KEY, CYLINDER 6, GRAY (1495)
1-7	LE3295002 запросить цену →	1 KEY, CYLINDER 6, PURPLE (6255)
1-8	LJ4285004 запросить цену →	1 KEY, START, PURPLE (6255)
1-9	LE6171001 запросить цену →	2 KEY, CYLINDER9.5, GRAY (1495)
1-10	LE6171002 запросить цену →	1 KEY, CYLINDER9.5, GREEN (5159)
1-11	LE6171004 запросить цену →	1 KEY, CYLINDER9.5, PINK (2205)
1-12	LE4579001 запросить цену →	1 KEY, FLASH FOR FAX1030e
1-13	LF1457001 запросить цену →	1 SUPPORTER, FLASH KEY FOR FAX1030e
1-14	LE4549003 запросить цену →	2 KEY, REGISTER FOR FAX1030e, GRAY (1495)
1-15	LG5336001 запросить цену →	1 PANEL PCB ASSY FOR FAX1010e/1020e B53K616
1-15	LG5395001 запросить цену →	1 PANEL PCB ASSY FOR FAX1030e B53K617
1-16	LG5341001 запросить цену →	1 LCD
1-17	LG3651001 запросить цену →	1 KEY, FPC
1-18	LG3788001 запросить цену →	1 PANEL-MAIN HARNESS
1-19	UG5053001 запросить цену →	1 MICROPHONE FOR FAX1030e
1-20	UF6916001 запросить цену →	1 MIC COVER FOR FAX1030e
1-21	UF9993001 запросить цену →	1 MIC RUBBER FOR FAX1030e
1-22	087270615 запросить цену →	1 SCREW, CUP B TITE 2.6X6
1-23	LE5825001 запросить цену →	1 PANEL REAR COVER ASSY
1-24	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
2	LF1009001 запросить цену →	1 LCD SHEET FOR FAX1010e √
2	LE5966001 запросить цену →	1 LCD SHEET FOR FAX1020e √
2	LE5971001 запросить цену →	1 LCD SHEET, FAX1030e FOR GER/AUS √
2	LE5967001 запросить цену →	1 LCD SHEET, FAX1030e FOR UK/IRE √
2	LF1141001 запросить цену →	1 LCD SHEET, FAX1030e FOR SPA √
2	LF1150001 запросить цену →	1 LCD SHEET, FAX1030e FOR ITA √
3	LE5847001 запросить цену →	1 ADDRESS LABEL

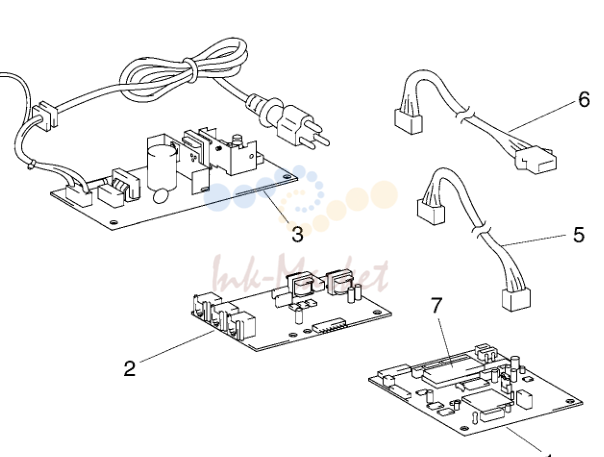

7. LIST7(PCB)

№	Артикул	Описание
1	LG5396021 запросить цену →	1 MAIN PCB SUB ASSY FOR FAX1010e /1020e √ B53K620
1	LG5399031 запросить цену →	1 MAIN PCB SUB ASSY FOR FAX1030e √ B53K625
2	LG5401003 запросить цену →	1 NCU PCB ASSY FOR GER/AUS √ B53K564
2	LG5402004 запросить цену →	1 NCU PCB ASSY FOR UK/IRE √ B53K430
2	LG5402007 запросить цену →	1 NCU PCB ASSY FOR NOR/SWE √ B53K430
2	LG5401010 запросить цену →	1 NCU PCB ASSY FOR CHE √ B53K564
2	LG5401015 запросить цену →	1 NCU PCB ASSY FOR SPA/ITA √ B53K564
3	LG5408001 запросить цену →	1 POWER SUPPLY PCB ASSY (WITH AC CORD) FOR √
3	LG5409001 запросить цену →	1 POWER SUPPLY PCB ASSY (WITH AC CORD) FOR UK/IRE √
3	LG5410001 запросить цену →	1 POWER SUPPLY PCB ASSY (WITH AC CORD) FOR CHE √
4	LF1884001 запросить цену →	1 SCREW, PAN (WASHER) M4X7DB
5	UG5019001 запросить цену →	1 POWER-MAIN HARNESS
6	UG5051001 запросить цену →	1 POWER-HEAD HARNESS
7	LG0368003 запросить цену →	1 OTPROM, FAX1010e FOR GER/AUS
7	LG0373003 запросить цену →	1 OTPROM, FAX1030e FOR GER/AUS
7	LG0370004 запросить цену →	1 OTPROM, FAX1020e FOR UK/IRE
7	LG0373004 запросить цену →	1 OTPROM, FAX1030e FOR UK/IRE
7	LG0370007 запросить цену →	1 OTPROM, FAX1020e FOR NOR
7	LG0368010 запросить цену →	1 OTPROM, FAX1010e FOR CHE
7	LG0370010 запросить цену →	1 OTPROM, FAX1020e FOR CHE
7	LG0370015 запросить цену →	1 OTPROM, FAX1020e FOR SPA
7	LG0373015 запросить цену →	1 OTPROM, FAX1030e FOR SPA
7	LG0370016 запросить цену →	1 OTPROM, FAX1020e FOR ITA
7	LG0373016 запросить цену →	1 OTPROM, FAX1030e FOR ITA
7	LG0370026 запросить цену →	1 OTPROM, FAX1020e FOR SWE

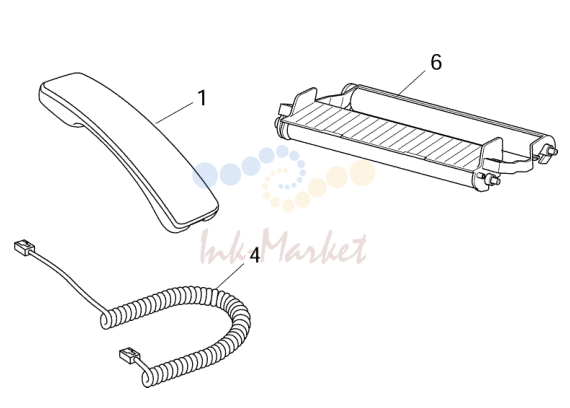

8. LIST8(ACCESSORIES)

№	Артикул	Описание
1	LE5498010 запросить цену →	1 HANDSET, GRAY (1495), FAX1020e/1030e
2	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
2	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
2	UG3629001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR
2	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
2	LG3077001 запросить цену →	1 TELEPHONE LINE CORD FOR IRE/SPA
2	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUS
2	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
2	LG5827001 запросить цену →	1 TELEPHONE LINE CORD FOR SWE CHG
3	UF8048004 запросить цену →	1 DOCUMENT SUPPORT, GRAY (1495)
4	UL8019014 запросить цену →	1 HANDSET CURLED CORD, GRAY (1495), FAX1020e/1030e
5	UF8247004 запросить цену →	1 RECORDING PAPER SUPPORT
6	LF1018001 запросить цену →	1 STARTER PRINTING CARTRIDGE (RIBBON CASSETTE UNIT)
7	UL6856000 запросить цену →	1 TRAY EXTENSION
13		---- NOT USED
