Содержание
- 1. NOTE FOR USING THIS PARTS REFERENCE LIST
- 2. 3 . MAIN PCB
- 3. 5 . TRAY CARRYING UNIT
- 4. 7 . DOCUMENTS & ATTACHMENTS

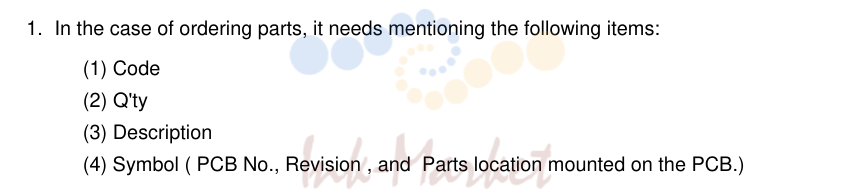

1. NOTE FOR USING THIS PARTS REFERENCE LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | UH2124001 запросить цену → | 1 DC FAN MOTOR | |
| 2 | UJ3415001 запросить цену → | 2 SCREW, PAN(P WASHER) M3X29.5 | |
| 3 | UH3726001 запросить цену → | 1 REVERSING MOTOR 55 ASSY | |
| 4 | UF4444001 запросить цену → | 2 SCREW, PAN(P WASHER) M4X6 | |
| 5 | UH1707001 запросить цену → | 1 SOLENOID ASSY | |
| 6 | U50553001 запросить цену → | 2 SCREW, CUP M3X5 | |
| 7 | UJ4232000 запросить цену → | 1 PHOTO INTERRUPTER:1240 | |
| 8 | UH1732001 запросить цену → | 1 REVERSE SENSOR HARNESS ASSY | |
| 1 | UH1655001 запросить цену → | 1 T BELT, B40S2M396 | |
| 2 | Z25996001 запросить цену → | 1 MOTOR, BP484223LM31-FD | |
| 3 | 085320515 запросить цену → | 2 TAPTITE, BIND S M3X5 | |
| 4 | UH1734001 запросить цену → | 1 CASSETTE SENSOR ASSY | |
| 5 | UH1751000 запросить цену → | 1 CASSETTE SENSOR LEVER | |
| 6 | UJ4232000 запросить цену → | 1 PHOTO INTERRUPTER:1240 | |
| 7 | UH1733001 запросить цену → | 1 COVER SENSOR HARNESS ASSY | |
| 8 | UH1786001 запросить цену → | 1 P PRESSURE MOTOR HARNESS ASSY |
2. 3 . MAIN PCB
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | UK4106001 запросить цену → | 1 MAIN PCB ASSY, DX-2000 B48K264-2A CHG REV. | |
| 2 | 087320516 запросить цену → | 4 TAPTITE, CUP S M3X5 | |
| 3 | UK4108001 запросить цену → | 1 DUPLEX IF PCB ASSY, DX-2000 B48K265-1 | |
| 4 | 087320516 запросить цену → | 1 TAPTITE, CUP S M3X5 | |

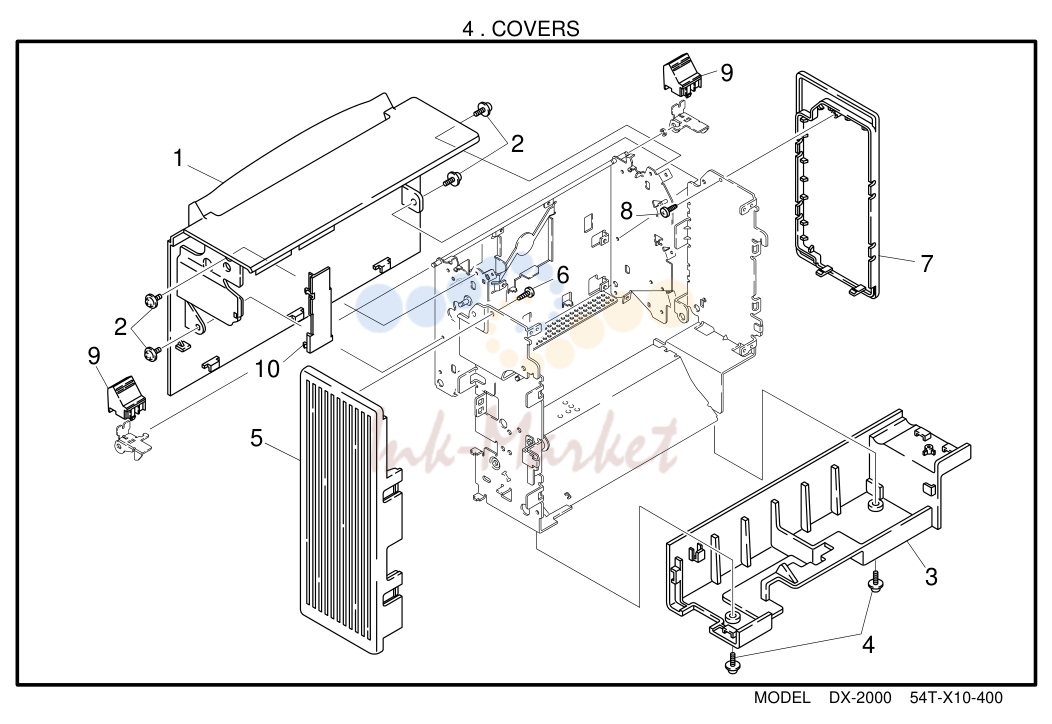

| 1 | UH1667001 запросить цену → | 1 TOP COVER | |
| 2 | 087320616 запросить цену → | 4 TAPTITE, CUP S M3X6 | |
| 3 | UH1668001 запросить цену → | 1 BOTTOM COVER | |
| 4 | 087320616 запросить цену → | 2 TAPTITE, CUP S M3X6 | |
| 5 | UH1669001 запросить цену → | 1 SIDE COVER L | |
| 6 | 085310616 запросить цену → | 1 TAPTITE, BIND B M3X6 | |
| 7 | UH1670001 запросить цену → | 1 SIDE COVER R | |
| 8 | 085310616 запросить цену → | 1 TAPTITE, BIND B M3X6 | |
| 9 | UH1671001 запросить цену → | 2 LOCK LEVER COVER | |
| 10 | UH1770001 запросить цену → | 1 GEAR COVER |
3. 5 . TRAY CARRYING UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | UH2035001 запросить цену → | 1 DU TRAY CARRYING WAY UNIT | |

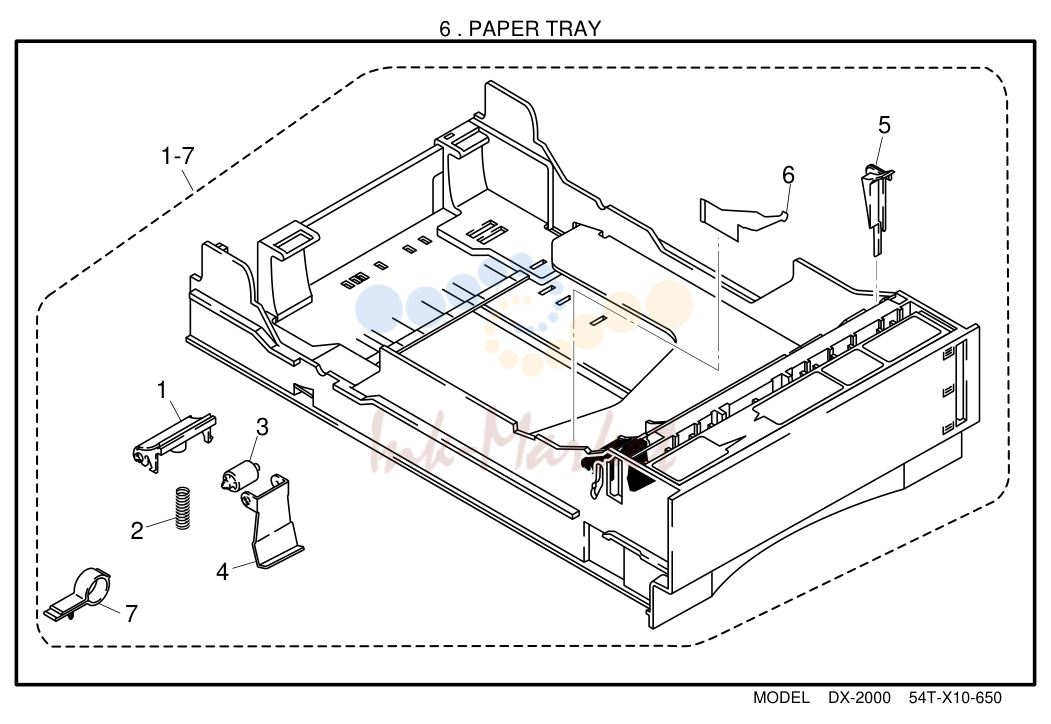

| 1 | - 7 UH3162001 1 PAPER TRAY S UNIT DX3 (SP) | ||
| 1 | UH2487001 запросить цену → | 1 SEPARATION PAD ASSY T | |
| 2 | UH2841001 запросить цену → | 1 SEPARATION PAD SPRING | |
| 3 | UH2360000 запросить цену → | 1 ROLLER | |
| 4 | UH2459000 запросить цену → | 1 ROLLER HOLDER | |
| 5 | UH1776001 запросить цену → | 1 PAPER FRONT GUIDE DU, BLUE6155 | |
| 6 | UH2472001 запросить цену → | 1 TRAY GUIDE PLATE | |
| 7 | UH2804001 запросить цену → | 1 ADJUST KNOB STOPPER |
4. 7 . DOCUMENTS & ATTACHMENTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | UH3728001 запросить цену → | 1 USER'S GUIDE, DX-2000 | |
| 2 | UH1735001 запросить цену → | 1 MODULAR CORD 8PDX | |
| 3 | UH2440001 запросить цену → | 1 PAPER FEED ROLLER ASSY DU2 | |
| 4 | UH2439001 запросить цену → | 1 INSERTION SHEET | |

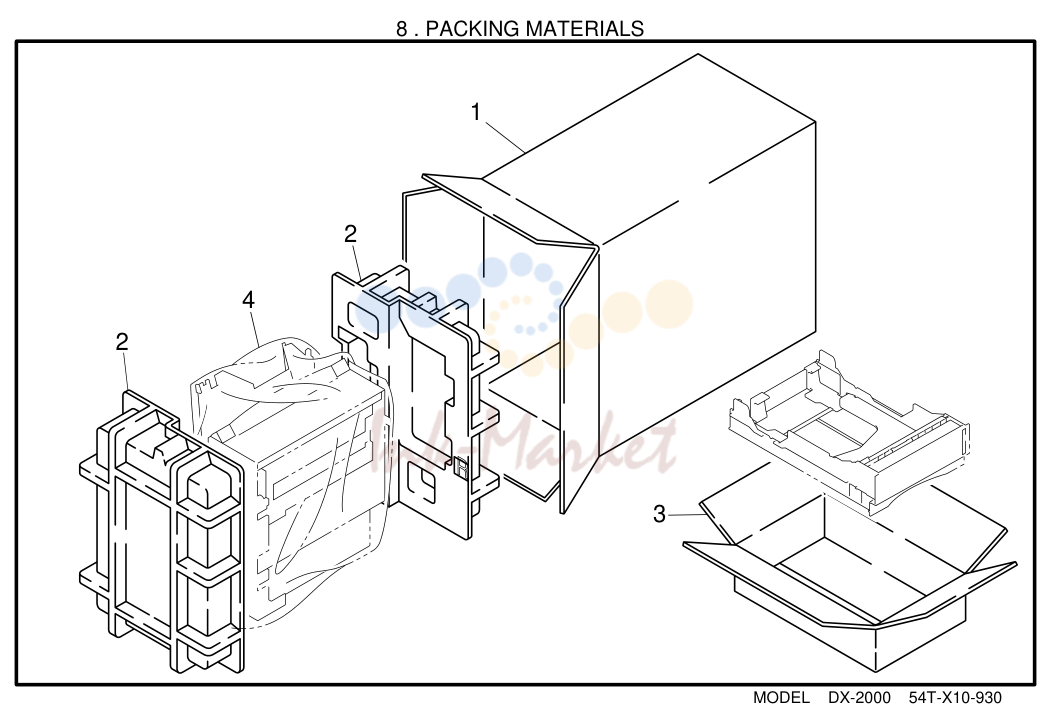

| 1 | UE0694001 запросить цену → | 1 CARTON, DX-2000 | |
| 1 | UE0695001 запросить цену → | 1 CARTON, DX-2000 BROTHER | |
| 2 | UE0457000 запросить цену → | 1 STYROFOAM PAD ASSY | |
| 3 | UE0454000 запросить цену → | 1 CARTON ,TRAY | |
| 4 | UE1109001 запросить цену → | 1 PE BAG, 215X290H |
