Brother DCP L2520DW DCP L2540DW HL L2380DW MFC L2680W MFC L2685DW MFC L2700DW MFC L2705DW MFC L2720DW MFC L2740DW — каталог запчастей со схемами

Содержание

1. рама L & DRIVE узел
2. PAPER FEEDER
3. рама
4. узел закрепления (печь)
5. COVERS & LABELS
6. ADF & DOCUMENT крышка в сборе
7. PANEL
8. плата
9. ACCESSORIES

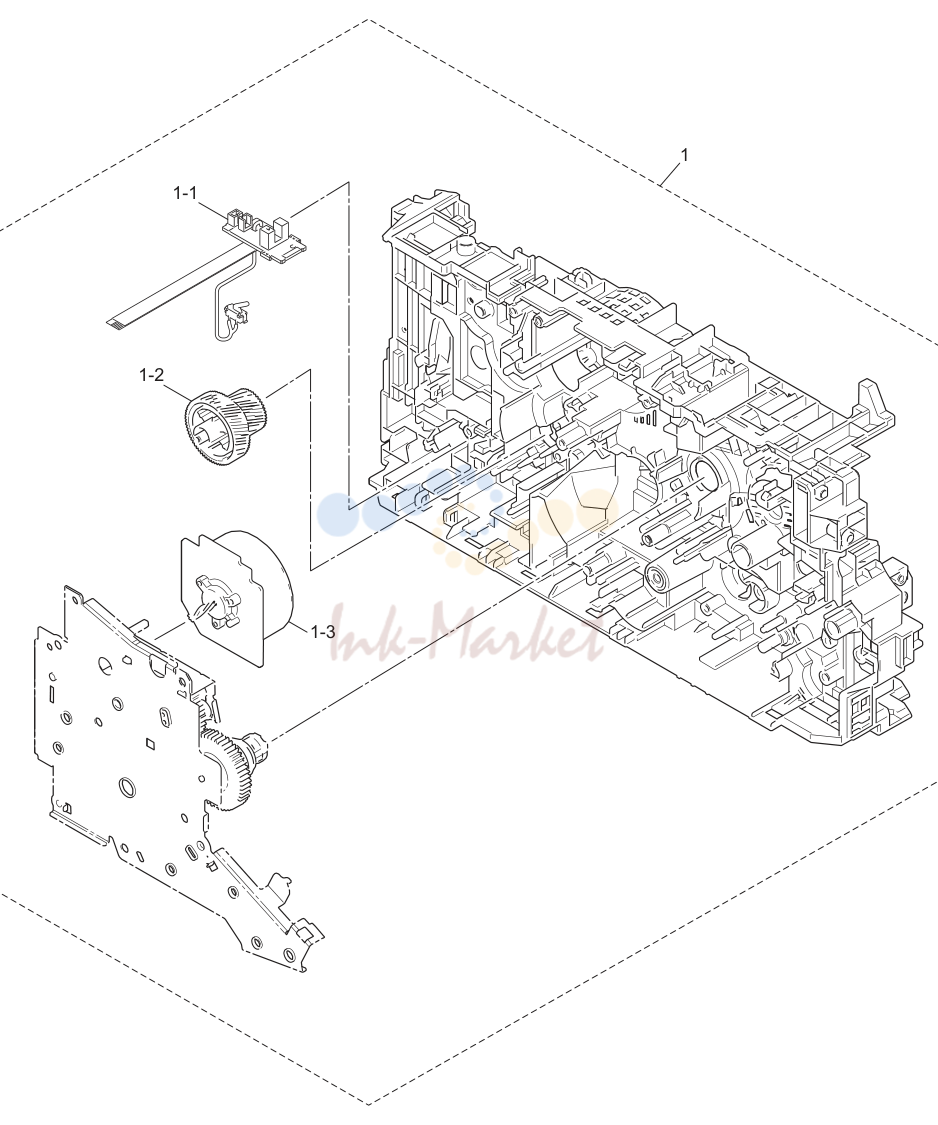

1. рама L & DRIVE узел

№	Артикул	Описание
1-1	LV1288001 запросить цену →	EJECT датчик плата в сборе DCP-7080
1-1	LV1467001 запросить цену →	EJECT датчик плата в сборе DCP-L2500D FOR GER/UK/CHE/PND
1-2	LY9029001 ✓ в наличии	FUSER шестерня 67R/40R
1-3	LY9037001	главный мотор

2. PAPER FEEDER

№	Артикул	Альт. артикул	Описание
1	LY9527001 запросить цену →		REGISTRATION передний/задний DCP-7080
1	LY9326001 ✓ в наличии		REGISTRATION передний/задний DCP-7080D

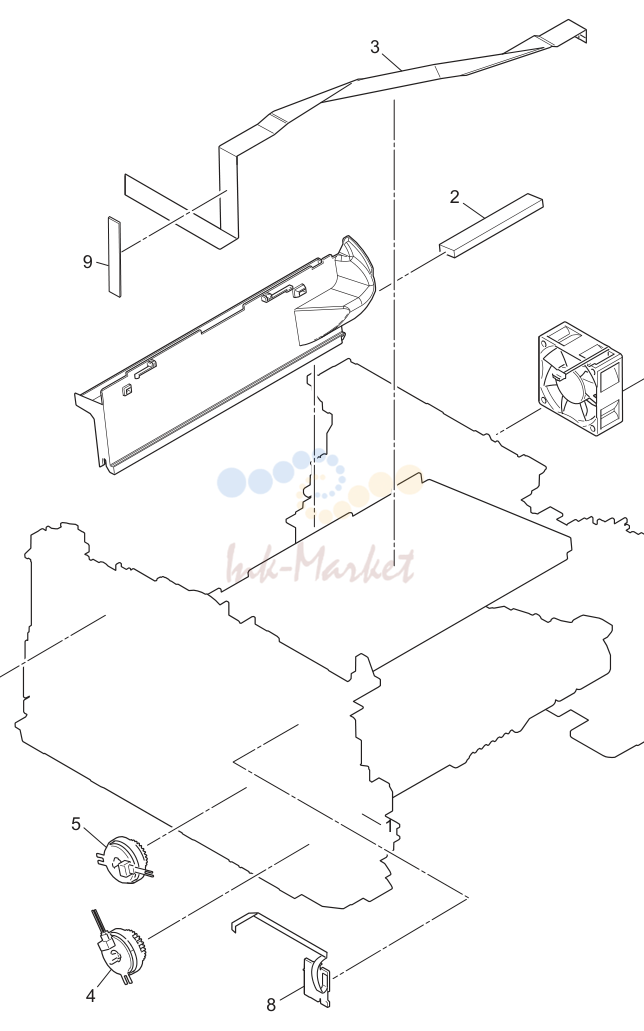

3. рама

№	Артикул	Описание
1	LY9348001 ✓ в наличии	вентилятор
2	LY2141001 запросить цену →	FILTER
3	LV1226001 ✓ в наличии	HVPS FLAT шлейф
4	LY2144001 ✓ в наличии	T1 муфта
5	LY2150001 ✓ в наличии	REGISTRATION CLUTC
6	LT3808001 запросить цену →	WIRELESS LAN плата* DCP-L2520DW del
6	LD1969001 запросить цену →	WIRELESS LAN плата* DCP-L2520DW FOR US/CAN/GER/UK/CHE/BRZ/ CHG
7	LV1394001 запросить цену →	GASKET* DCP-L2520DW del
8	LT2867001 ✓ в наличии	NEW тонер датчик плата в сборе
9	LY9721001 запросить цену →	FLAT шлейф SPONGE
	LD1969001 запросить цену →	by Parts Change Information:10000532

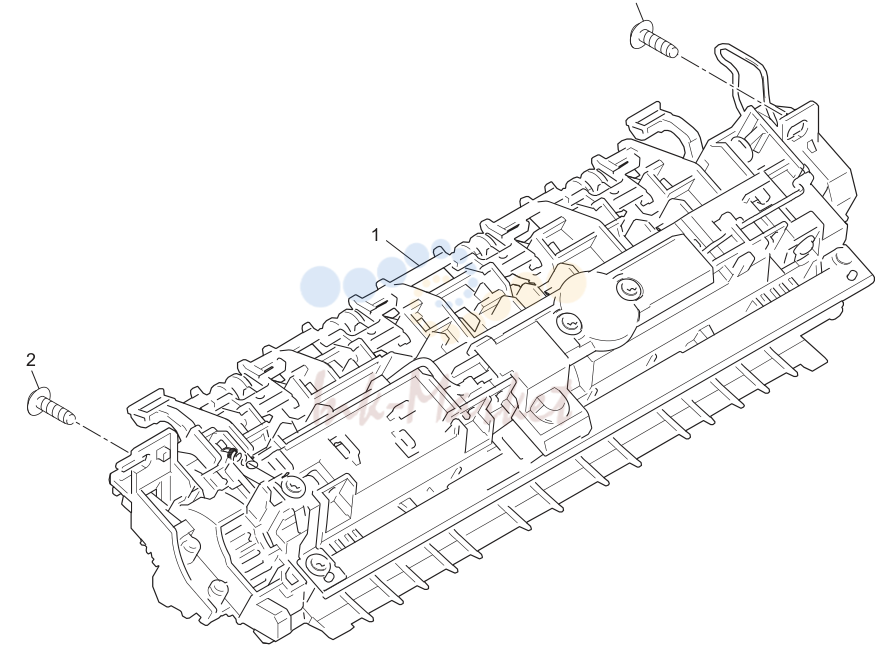

4. узел закрепления (печь)

№	Артикул	Альт. артикул	Описание
1	LY9467001 запросить цену →		FUSER узел(SP) DCP-L2520DW FOR BRZ
2	LJ0395001 запросить цену →		саморез PAN B M4X14

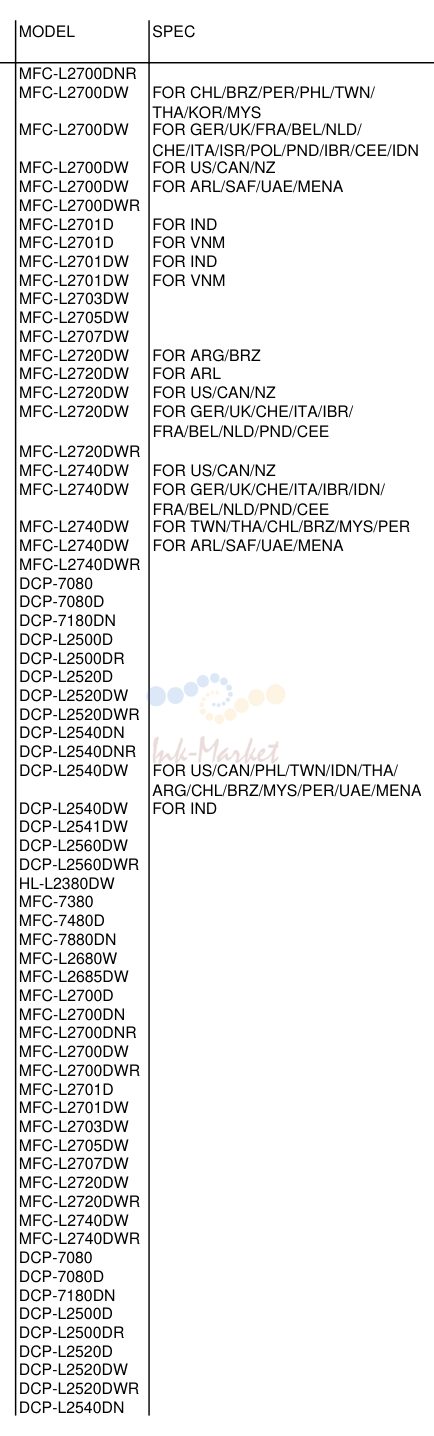

5. COVERS & LABELS

№	Артикул	Описание
4	LY9130002	INNER CHUTE в сборе DCP-7080
4	LY9130003 ✓ в наличии	INNER CHUTE в сборе DCP-7080D
4	LY9130001	INNER CHUTE в сборе DCP-L2560DW
5	LY9136001 запросить цену →	FUSER крышка
6	LY9146001 ✓ в наличии	OUTER CHUTE в сборе
7	LY9148001 запросить цену →	BACK крышка DCP-L2500D
7	LY9148002 запросить цену →	BACK крышка DCP-L2520DW
7	LY9148003 запросить цену →	BACK крышка DCP-L2560DW
7	LY9502001 запросить цену →	BACK крышка в сборе MFC-L2680W chg
8-1	LX5296011 запросить цену →	нижний HANDSET крышка MFC-7380
8-1	LX5296012 запросить цену →	нижний HANDSET крышка MFC-7880DN
8-2	LX5297011 запросить цену →	верхний HANDSET крышка MFC-7380
8-2	LX5297012 запросить цену →	верхний HANDSET крышка MFC-7880DN
8-3	LT1764001 запросить цену →	HOOK SWITCH плата в сборе MFC-7380
8-4	LS0018011 запросить цену →	ACTUATOR HOOK MFC-7480D
10	LT3186001 запросить цену →	SPEAKER узел DCP-L2560DW
11	LF6145001 запросить цену →	PULL ARM L
12	LF6146001 запросить цену →	PULL ARM R
13	LS0340001 ✓ в наличии	PULL ARM направляющая DCP-7080
14	LF6148001 запросить цену →	LOCK CLAW
16	LF6745002 запросить цену →	CORD HOOK MFC-7380
17	LY0872001 запросить цену →	LAN PORT CAP DCP-7180DN
18	LE8842001 запросить цену →	EXT CAP MFC-L2680W
18	UF5745000 запросить цену →	MJ крышка EXT MFC-L2700DN FOR GER/UK/FRA
20	LY9330001 запросить цену →	LABEL H CAUTION задний 12X95

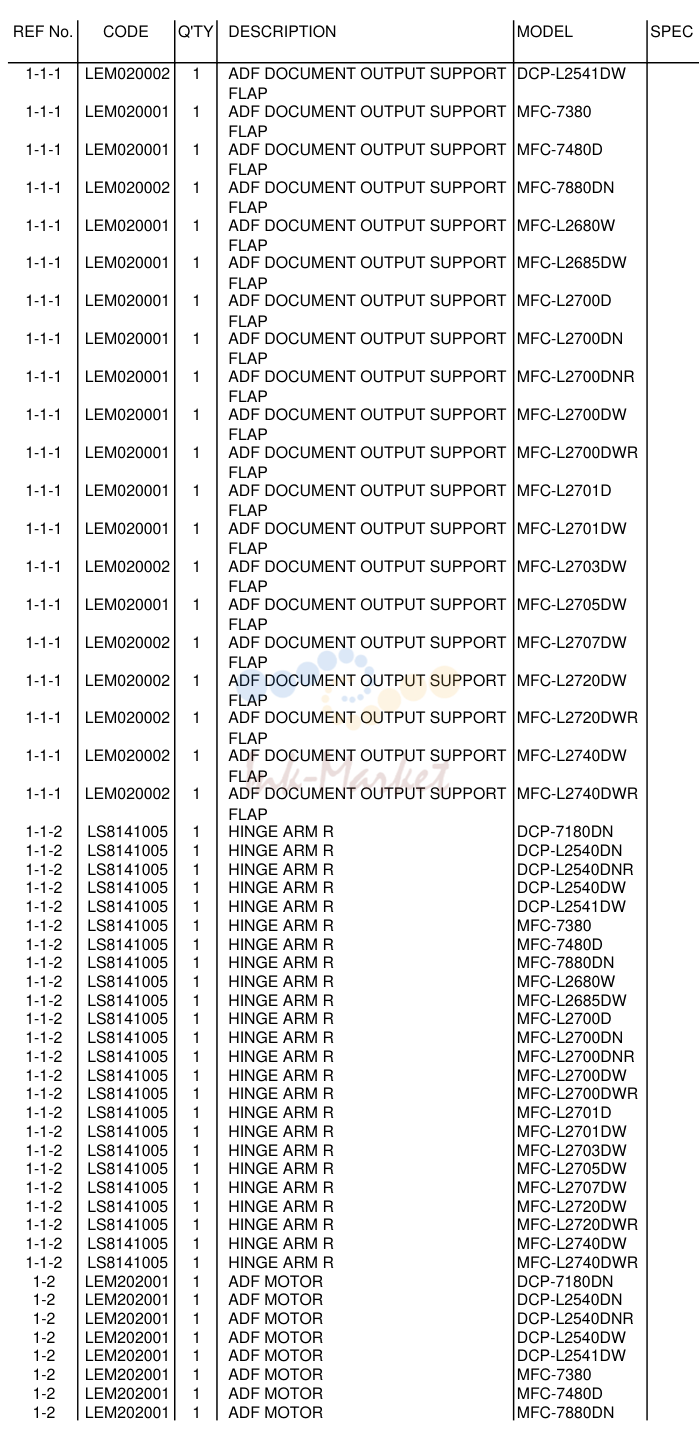

6. ADF & DOCUMENT крышка в сборе

№	Артикул	Описание
	LS8141005 запросить цену →	HINGE ARM R DCP-7180DN
1-3	LG6753001 запросить цену →	FIRST SIDE DOCUMENT SCANNING DCP-7180DN
1-4	LG6753001 запросить цену →	SECOND SIDE DOCUMENT MFC-L2740DW
1-5	LT1120001 запросить цену →	ADF крышка/DOCUMENT DCP-7180DN
1-6	LX8675001 ✓ в наличии	DOCUMENT FEED ролик в сборе 1 DCP-7180DN
1-7	LX9751001 ✓ в наличии	ADF отделения PAD держатель DCP-7180DN
1-8	LX9296001 ✓ в наличии	DOCUMENT SEPARATE ролик DCP-7180DN
1-8	LX9297001 ✓ в наличии	DOCUMENT SEPARATE ролик MFC-L2740DW
1-12	LT2868001 ✓ в наличии	SECOND SIDE CIS узел MFC-L2740DW
1-13	LT2888001 запросить цену →	SECOND SIDE CIS FLAT шлейф MFC-L2740DW
1-14	LX9030001 запросить цену →	CIS SPACER MFC-L2740DW
2	LX4126005 запросить цену →	HINGE в сборе L DCP-7180DN
3	LX5180005 запросить цену →	HINGE R DCP-7180DN
4	LS8155005 запросить цену →	HINGE R SUPPORT DCP-7180DN
5	LX9717006 запросить цену →	FFC держатель в сборе (SP) DCP-7180DN
6-1	LX5183004	HINGE ARM DCP-7080
7	LX5182004 запросить цену →	HINGE R DCP-7080
8	LX5089004 запросить цену →	HINGE L DCP-7080
9	LS1690004 запросить цену →	HINGE L SUPPORT DCP-7080

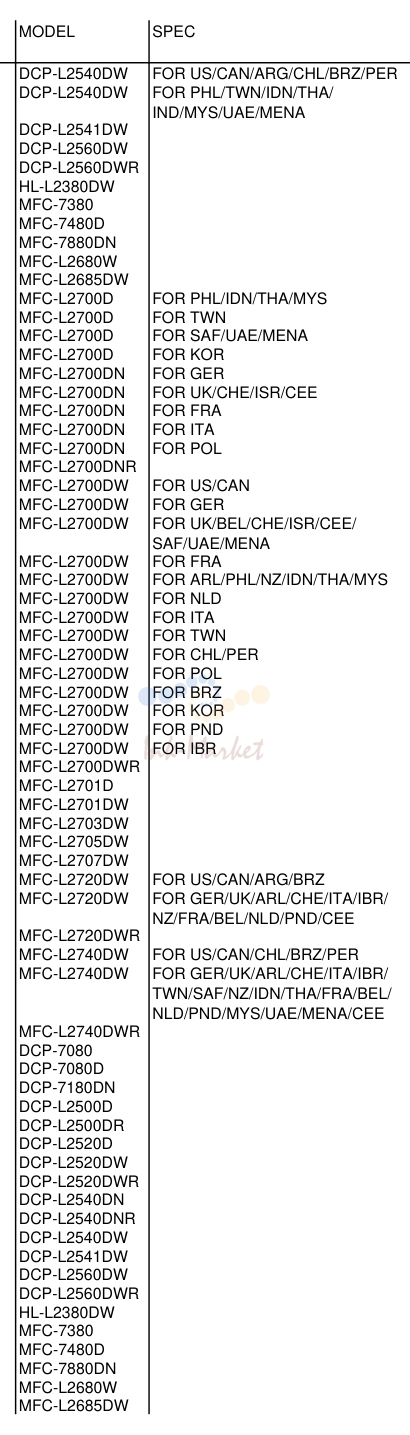

7. PANEL

№	Артикул	Описание
1-2	LT3266001 запросить цену →	PANEL плата в сборе DCP-7080
1-2	LT2896001	PANEL плата в сборе DCP-L2500D
1-2	LT2896002 запросить цену →	PANEL плата в сборе DCP-L2540DN
1-2	LT3173001 запросить цену →	PANEL плата в сборе DCP-L2560DW
1-2	LT3265001 запросить цену →	PANEL плата в сборе MFC-7380
1-2	LT2878001 запросить цену →	PANEL плата в сборе MFC-L2680W

8. плата

№	Артикул	Описание
1	LT3268001 запросить цену →	MAIN плата в сборе DCP-7080
1	LT3271001 запросить цену →	MAIN плата в сборе DCP-7180DN
1	LT3172001 ✓ в наличии	MAIN плата в сборе DCP-L2500D
1	LT3512001 запросить цену →	MAIN плата в сборе DCP-L2520D
1	LT3221001 ✓ в наличии	MAIN плата в сборе DCP-L2520DW
1	LT3171001 ✓ в наличии	MAIN плата в сборе DCP-L2540DN
1	LT3168001 запросить цену →	MAIN плата в сборе DCP-L2540DW
1	LT3167001	MAIN плата в сборе* DCP-L2560DW
1	LT3751001 запросить цену →	MAIN плата в сборе* DCP-L2560DW add
1	LT3273001 запросить цену →	MAIN плата в сборе MFC-7380
1	LT3276001 запросить цену →	MAIN плата в сборе MFC-7880DN
1	LT3829001 запросить цену →	MAIN плата в сборе MFC-L2680W
1	LT3166001 запросить цену →	MAIN плата в сборе MFC-L2700DW FOR US/CAN/BRZ
1	LT3219001	MAIN плата в сборе* MFC-L2720DW
1	LT3165001	MAIN плата в сборе* MFC-L2740DW
2	LT3279024 запросить цену →	MODEM плата в сборе MFC-7380
2	LT3292001 запросить цену →	MODEM плата в сборе MFC-L2680W
2	LT3293002 запросить цену →	MODEM плата в сборе MFC-L2700D FOR SAF/UAE/MENA
2	LT3294003 запросить цену →	MODEM плата в сборе MFC-L2700DW FOR ARL
3	LT3251001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-7080
3	LT3563001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-L2500D FOR GER
3	LT2889001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-L2500D FOR UK/CHE/ITA/FRA/BEL/NLD/
3	LT3552001	LOW-VOLTAGE POWER SUPPLY DCP-L2500DR
3	LT3630001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-L2520D FOR VNM
3	LT3656001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-L2520D FOR IND
3	LT3548001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-L2520D FOR MYS
3	LT2884001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-L2520DW FOR US/CAN
3	LT3281001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-L2520DW FOR BRZ
3	LT3655001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-L2540DW FOR PHL
3	LT3533001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-L2540DW FOR TWN
3	LT3625001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-L2540DW FOR UAE
3	LT3626001 запросить цену →	LOW-VOLTAGE POWER SUPPLY DCP-L2540DW FOR MENA
3	LT3521001 запросить цену →	LOW-VOLTAGE POWER SUPPLY HL-L2380DW FOR ARL/NZ
3	LT3624001 запросить цену →	LOW-VOLTAGE POWER SUPPLY MFC-L2700D FOR SAF
3	LT3255001 запросить цену →	LOW-VOLTAGE POWER SUPPLY MFC-L2700D FOR KOR
4	LV1241001 ✓ в наличии	HIGH-VOLTAGE POWER SUPPLY DCP-7080
4	LV1243001 ✓ в наличии	HIGH-VOLTAGE POWER SUPPLY DCP-L2520D
5	LT2881001 запросить цену →	MODEM FLAT шлейф MFC-7380
	LT3652001 запросить цену →	was changed to LD1969001 by Parts Change Information:1000053286.

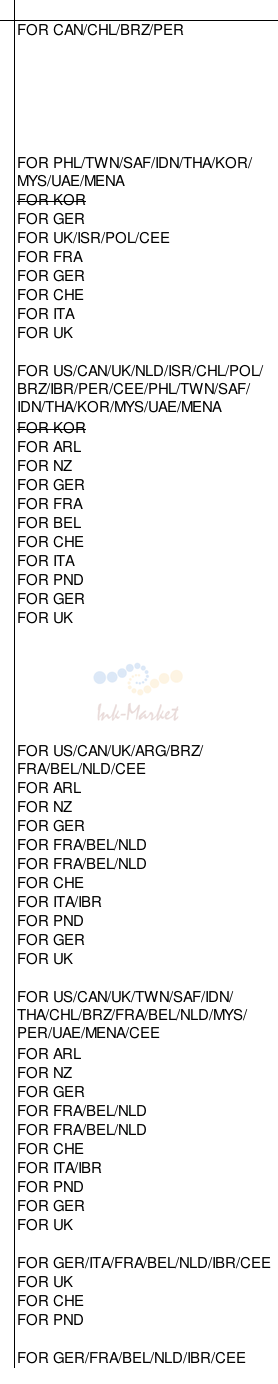

9. ACCESSORIES

№	Артикул	Описание
2	LT3841001 запросить цену →	TELEPHONE LINE CORD CSA MFC-7380 chg
2	LG3077001 запросить цену →	TELEPHONE LINE CORD CSA MFC-L2680W
2	LT3878001 запросить цену →	TELEPHONE LINE CORD KOR MFC-L2700D FOR KOR del
2	UG4205001 запросить цену →	TELEPHONE LINE CORD AUS MFC-L2700DN FOR GER
2	UG3627001 запросить цену →	TELEPHONE LINE CORD FRA MFC-L2700DN FOR FRA
2	UG3625001 запросить цену →	TELEPHONE LINE CORD GER MFC-L2700DN FOR GER
2	LG7202001 запросить цену →	TELEPHONE LINE CORD SWI MFC-L2700DN FOR CHE
2	LT2144001 запросить цену →	TELEPHONE LINE CORD ITA MFC-L2700DN FOR ITA
2	UG3626001 запросить цену →	TELEPHONE LINE CORD UK6P MFC-L2700DN FOR UK
2	LT3317001 запросить цену →	TELEPHONE LINE CORD CSA2 MFC-L2700DW FOR ARL
2	UG3290001 запросить цену →	TELEPHONE LINE CORD NZ MFC-L2700DW FOR NZ
2	UG1575001 запросить цену →	TELEPHONE LINE CORD BEL MFC-L2700DW FOR BEL
2	LG5827001 запросить цену →	TELEPHONE LINE CORD RJ45 MFC-L2700DW FOR PND
3	LV1378001 запросить цену →	AC CORD BAG в сборе DCP-L2500D FOR GER/ITA/FRA/BEL/NLD/IBR/CEE
3	LV1379001 запросить цену →	AC CORD BAG в сборе DCP-L2500D FOR UK
3	LV1380001 запросить цену →	AC CORD BAG в сборе DCP-L2500D FOR CHE
3	LG5717001 запросить цену →	AC CORD BAG в сборе DCP-L2500D FOR PND
3	LT0921001 запросить цену →	AC CORD BAG в сборе DCP-L2540DW FOR ARG
3	LG6426001 запросить цену →	AC CORD BAG в сборе DCP-L2540DW FOR CHL
3	LV1381001 запросить цену →	AC CORD BAG в сборе DCP-L2540DW FOR PER
3	LG7005001 запросить цену →	AC CORD BAG в сборе MFC-L2700DN FOR ISR
5	XA9940051 запросить цену →	TOUCH PEN
6	LJ9803001 запросить цену →	USB шлейф 2.0
6	LV1518001 запросить цену →	USB шлейф 2.0 KOR FOR KOR del
8	LT1405006 запросить цену →	HANDSET CURLED CORD MFC-7380
8	LT1405001 запросить цену →	HANDSET CURLED CORD MFC-7880DN
	LT3927001 запросить цену →	TELEPHONE PLUG ARL MFC-L2700DW FOR ARL chg
	LG5830001 запросить цену →	TELEPHONE PLUG SWE MFC-L2700DW FOR PND
	LG5829001 запросить цену →	TELEPHONE PLUG FIN MFC-L2700DW FOR PND
	LG5828001 запросить цену →	TELEPHONE PLUG DEN MFC-L2700DW FOR PND
