Brother DCP-4020 — каталог запчастей со схемами

Содержание

1. List1(SCANNER)
2. List2(ENGINE)
3. List3(CARTRIDGE CASE)
4. List4(HEAD)
5. List5(COVER)
6. List6(PANEL)
7. List7(PCB)
8. List8(ACCESSORIES)

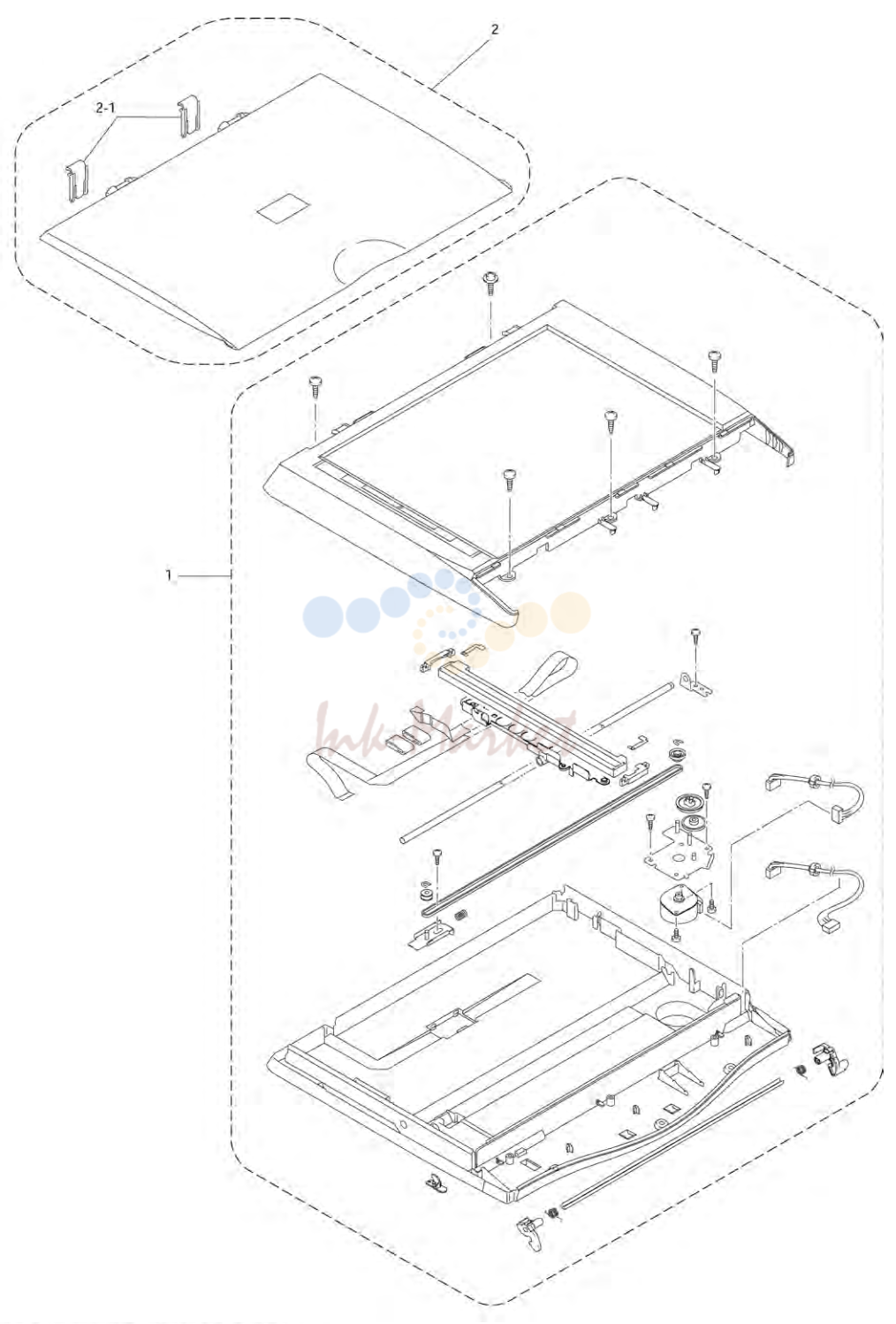

1. List1(SCANNER)

№	Артикул	Описание
1	LF0933001 запросить цену →	1 MINI FB UNIT SUPPLY ASSY, MFC4820C √
1	LF0944001 запросить цену →	1 MINI FB UNIT SUPPLY ASSY, DCP4020C √ chg
2	LF0491002 запросить цену →	1 DOCUMENT COVER SUPPLY ASSY, MFC4820C CHG
2	LF0491003 запросить цену →	1 DOCUMENT COVER SUPPLY ASSY, DCP4020C CHG
2-1	LF0062001 запросить цену →	2 HINGE ARM, GRAY(1581)

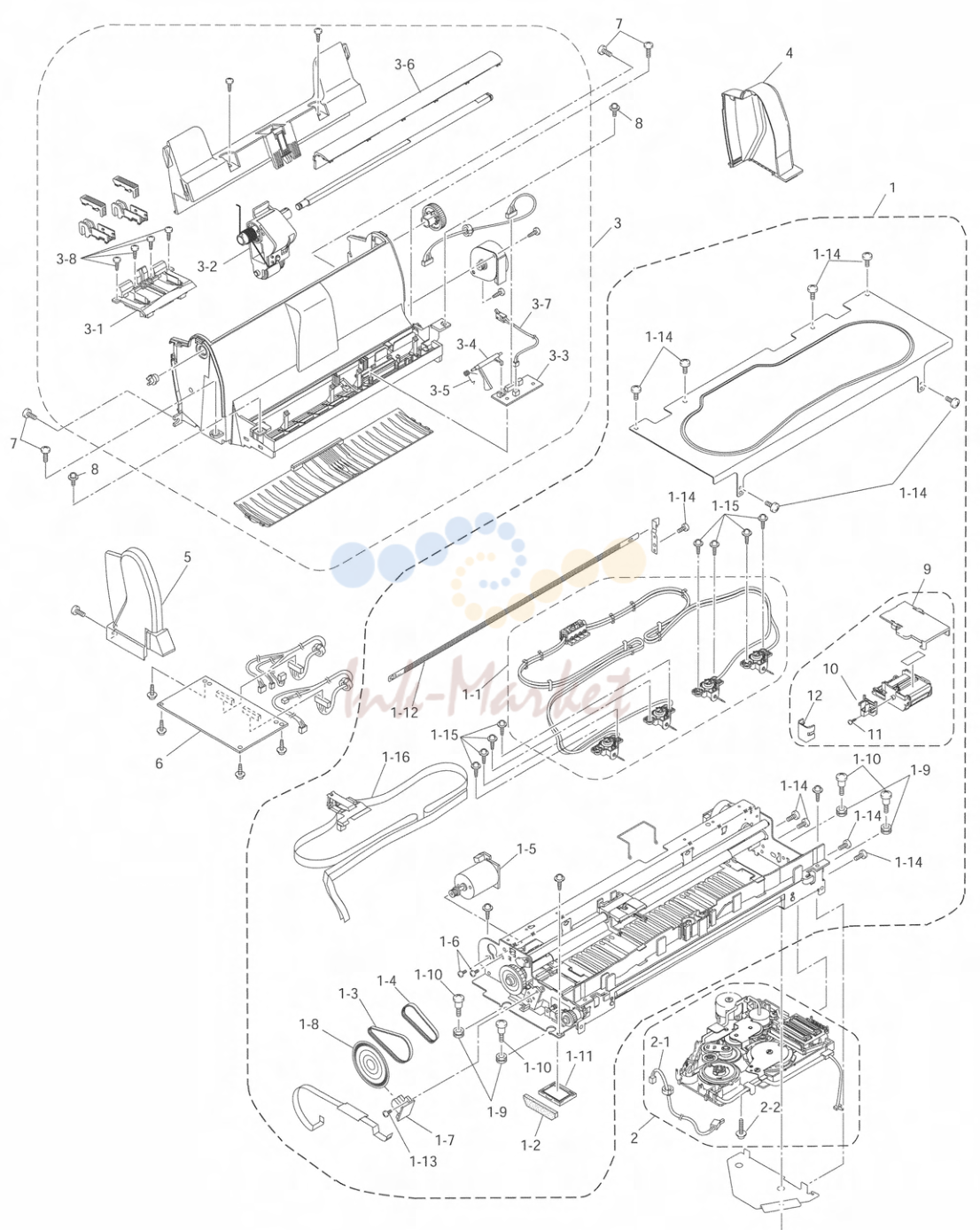

2. List2(ENGINE)

№	Артикул	Описание
1	LF4699001 запросить цену →	1 ENGINE SUPPLY UNIT chg
1-1	LF4698001 запросить цену →	1 NEEDLE TUBE SUPPLY ASSY chg
1-2	LF0551001 запросить цену →	1 HEAD CLEANING FOAM
1-3	LF0152001 запросить цену →	1 BELT160.5
1-4	LF0153001 запросить цену →	1 BELT135
1-5	LF0157001 запросить цену →	1 LF MOTOR ALL ASSY
1-6	000300305 запросить цену →	2 SCREW, BIND M3X3
1-7	LG4059001 запросить цену →	1 LF ENCODER PCB ASSY √ B53K639
1-8	LF0243001 запросить цену →	1 ROTARY ENCODER √
1-9	LF0244001 запросить цену →	4 GROMMET 6X5
1-10	LF0245001 запросить цену →	4 SHOULDER SCREW 4X10
1-11	LF0558001 запросить цену →	1 FLUSHING FOAM COVER ASSY
1-12	LF0147001 запросить цену →	1 ENCODER STRIP
1-13	085270515 запросить цену →	1 TAPTITE, BIND B M2.6X5
1-14	000260405 запросить цену →	11 SCREW, BIND M2.6X4
1-15	085310815 запросить цену →	8 TAPTITE, BIND B M3X8
1-16	LG4048001 запросить цену →	1 HEAD FPC ASSY
2	LF4700001 запросить цену →	1 MAINTENANCE UNIT ASSY chg
2-1	LG4581001 запросить цену →	1 PURGE HARNESS MINIFB FT2
2-2	0A4260605 запросить цену →	1 SCREW, PAN(S/P WASHER) M2.6X6
3	LF0209001 запросить цену →	1 ASF BASE ASSY
3-1	LF0357001 запросить цену →	1 CENTER BASE FLAP ASSY
3-2	LF0233001 запросить цену →	1 GEAR HOLDER ASSY
3-3	LG4057001 запросить цену →	1 SENSOR PCB ASSY B53K634
3-4	LF0235001 запросить цену →	1 ACTUATOR REGI
3-5	LF0236001 запросить цену →	1 SPRING, ACTUATOR REGI
3-6	LF0237001 запросить цену →	1 SHIELD COVER
3-7	LG4004001 запросить цену →	1 PAPER HARNESS MINIFB
3-8	085270815 запросить цену →	4 TAPTITE, BIND B M2.6X8
4	LF0239001 запросить цену →	1 ASF COVER R, GRAY(1623)
5	LF0238001 запросить цену →	1 ASF COVER L, GRAY(1623)
6	LG4063001 запросить цену →	1 DRIVER PCB ASSY √ B53K638
7	085411215 запросить цену →	4 SCREW, BIND B TITE 4X12
8	000260405 запросить цену →	3 SCREW, BIND M2.6X4
9	LF0149001 запросить цену →	1 HEAD COVER ADD
10	LF0143001 запросить цену →	1 MEDIA SENSOR HOLDER ADD
11	085210615 запросить цену →	1 TAPTITE BIND B M2X6 ADD
12	LF0144001 запросить цену →	1 PAPER WIDTH SENSOR COVER ADD

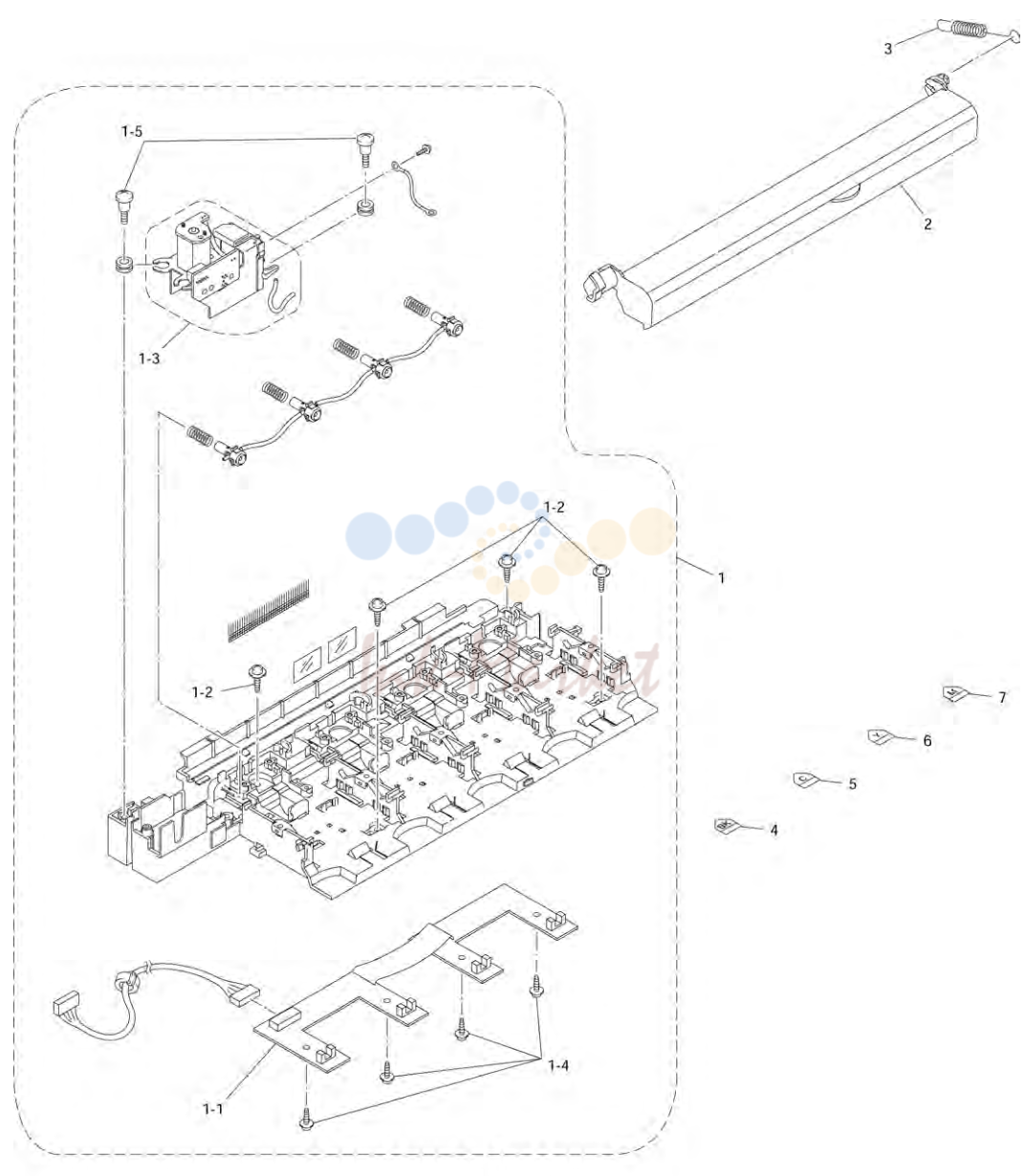

3. List3(CARTRIDGE CASE)

№	Артикул	Описание
1	LF5039001 запросить цену →	1 BOTTOM CASE ASSY CHG
1-1	LG4068001 запросить цену →	1 CARTRIDGE PCB ASSY B53K637
1-2	087310615 запросить цену →	4 TAPTITE, CUP B M3X6
1-3	LF0261001 запросить цену →	1 AIR PUMP ASSY
1-4	087310615 запросить цену →	4 TAPTITE, CUP B M3X6
1-5	LF0245001 запросить цену →	2 SHOULDER SCREW 4X10
2	LF0281001 запросить цену →	1 FRONT COVER, GRAY(1623)
3	LF0421001 запросить цену →	1 FRONT COVER SPRING
4	LF0663001 запросить цену →	1 CONSUMPTION LABEL LC700BK
5	LF0664001 запросить цену →	1 CONSUMPTION LABEL LC700C
6	LF0665001 запросить цену →	1 CONSUMPTION LABEL LC700Y
7	LF0666001 запросить цену →	1 CONSUMPTION LABEL LC700M

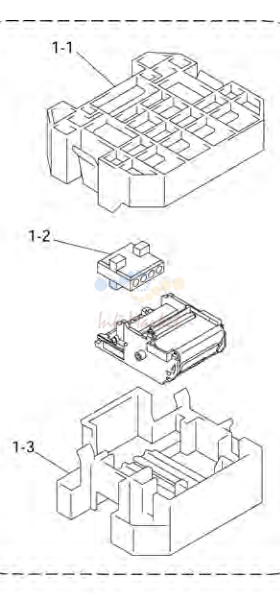

4. List4(HEAD)

№	Артикул	Описание
1	LK0877001 ✓ в наличии	1 PRINT HEAD UNIT MINI
1-1	LK0825001 запросить цену →	1 NOZZLE PROTECTOR MINI UPPER
1-2	LK0749001 запросить цену →	1 AIR BUFFER CAP
1-3	LK0747001 запросить цену →	1 NOZZLE PROTECTOR ASSY MINI

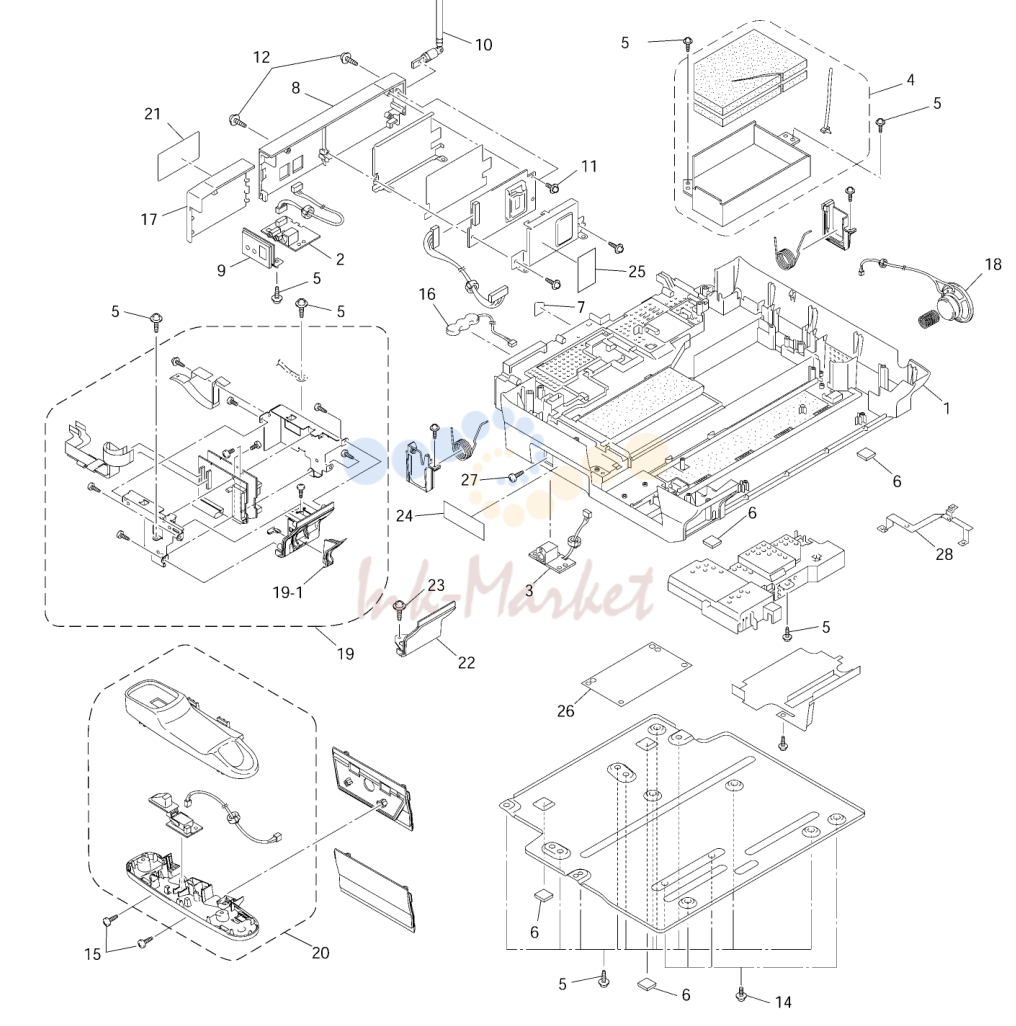

5. List5(COVER)

№	Артикул	Описание
1	LF0282001 запросить цену →	1 LOWER COVER, GRAY(1623)
2		---- NOT USED
3	LG4154001 запросить цену →	1 USB PCB ASSY B53K648
4	LF4507001 запросить цену →	1 INK ABSORBER CASE ASSY chg
5	087311016 запросить цену →	18 TAPTITE, CUP B M3X10 chg
6	UD4019001 запросить цену →	4 RUBBER FOOT
7		---- NOT USED
8	LF0658001 запросить цену →	1 INLET COVER FOR MFC4820C
8	LF0659001 запросить цену →	1 INLET COVER FOR DCP4020C
9	LF0425001 запросить цену →	1 MODULAR COVER BASE, GRAY(1623)
10		---- NOT USED
11		---- NOT USED
12	087310816 запросить цену →	2 TAPTITE, CUP B M3X8
13	LF0574001 запросить цену →	1 UPPER COVER ASSY
14	UA9905001 запросить цену →	4 SCREW, CUP M3X5
15	085411216 запросить цену →	10 TAPTITE, BIND B M4X12
16	LG4075001 запросить цену →	1 BATTERY 3/V80H FOR MFC4820C
17	LF0302001 запросить цену →	1 BATTERY COVER, GRAY(1623)
18	LF0947001 запросить цену →	1 SPEAKER UNIT MINIFB chg
19	LF4701001 запросить цену →	1 MEDIA ASSY CHG
19-1	LF0492001 запросить цену →	1 MEDIA ATTACHMENT ADD
20		---- NOT USED
21	LF0584001 запросить цену →	1 BATTERY CAUTION LABEL FOR MFC4820C
22		---- NOT USED
23		---- NOT USED
24	LF0982001 запросить цену →	1 USB STICKER chg
25		---- NOT USED
26		---- NOT USED
27	002300616 запросить цену →	1 SCREW, PAN M3X6 add
28	LF4702001 запросить цену →	1 EARTH PLATE L1 ADD

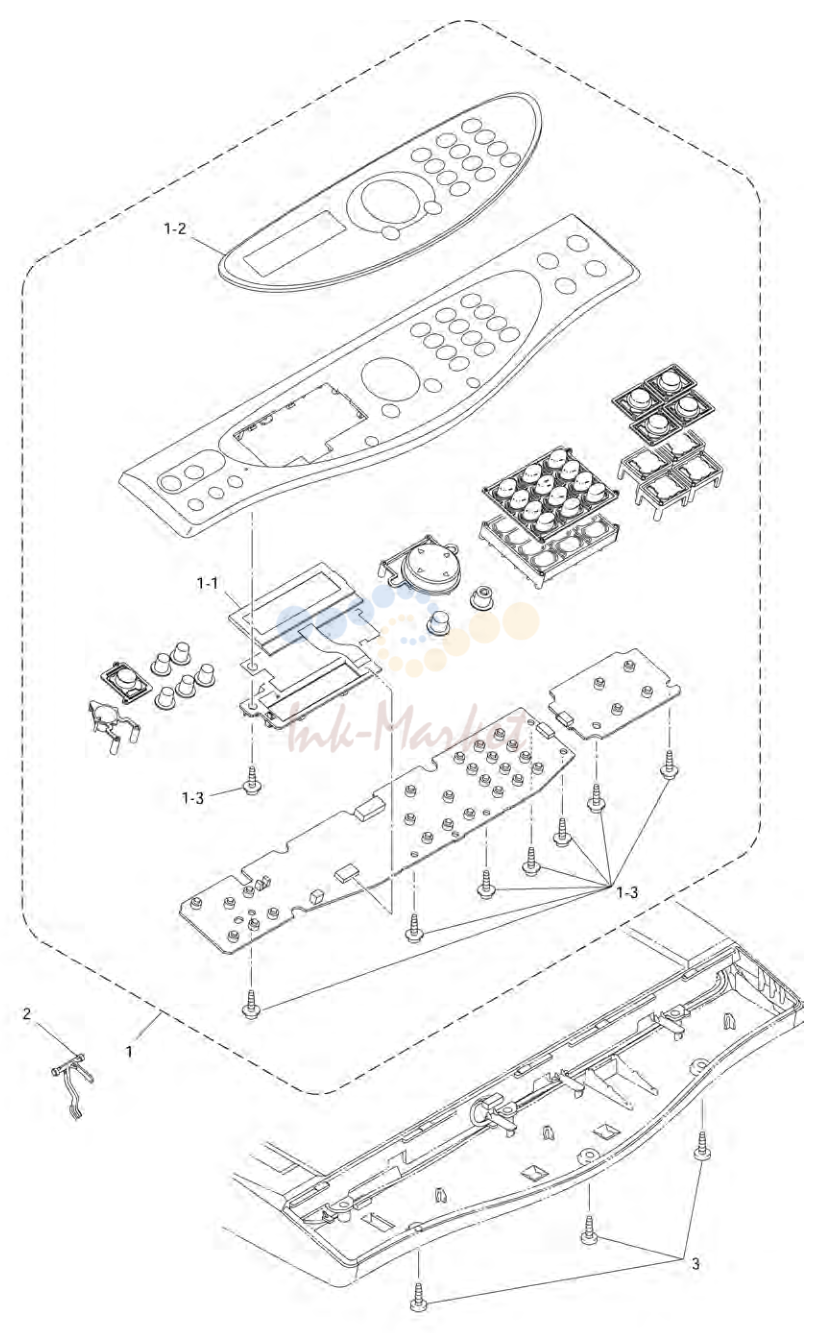

6. List6(PANEL)

№	Артикул	Описание
1	LF0699001 запросить цену →	1 PANEL COVER ASSY, MFC4820C FOR GER/AUS Ö
1	LF0669001 запросить цену →	1 PANEL COVER ASSY, DCP4020C FOR GER Ö
1	LF0710001 запросить цену →	1 PANEL COVER ASSY, MFC4820C FOR
1	LF0682001 запросить цену →	1 PANEL COVER ASSY, DCP4020C FOR
1	LF0719001 запросить цену →	1 PANEL COVER ASSY, MFC4820C FOR FRA Ö
1	LF0690001 запросить цену →	1 PANEL COVER ASSY, DCP4020C FOR FRA Ö
1	LF0799001 запросить цену →	1 PANEL COVER ASSY, MFC4820C FOR NLD Ö
1	LF0841001 запросить цену →	1 PANEL COVER ASSY, DCP4020C FOR NLD Ö
1	LF0810001 запросить цену →	1 PANEL COVER ASSY, MFC4820C FOR DEN/PAN-NOR Ö
1	LF0894001 запросить цену →	1 PANEL COVER ASSY, MFC4820C FOR SPA Ö
1	LF0880001 запросить цену →	1 PANEL COVER ASSY, DCP4020C FOR SPA Ö
1	LF0818001 запросить цену →	1 PANEL COVER ASSY, MFC4820C FOR ITA Ö
1	LF0859001 запросить цену →	1 PANEL COVER ASSY, DCP4020C FOR ITA Ö
1	LF0901001 запросить цену →	1 PANEL COVER ASSY, MFC4820C FOR POR Ö
1	LF0887001 запросить цену →	1 PANEL COVER ASSY, DCP4020C FOR POR Ö
1-1	LG4343001 запросить цену →	1 LCD MC, MFC4820C
1-1	LG4076001 запросить цену →	1 LCD BASE, DCP4020C
1-2	LF0701001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, MFC4820C FOR
1-2	LF0671001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, DCP4020C FOR GER
1-2	LF0712001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, MFC4820C FOR
1-2	LF0684001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, DCP4020C FOR
1-2	LF0721001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, MFC4820C FOR FRA
1-2	LF0692001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, DCP4020C FOR FRA
1-2	LF0801001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, MFC4820C FOR NLD
1-2	LF0843001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, DCP4020C FOR NLD
1-2	LF0812001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, MFC4820C FOR
1-2	LF0896001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, MFC4820C FOR SPA
1-2	LF0882001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, DCP4020C FOR SPA
1-2	LF0820001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, MFC4820C FOR ITA
1-2	LF0861001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, DCP4020C FOR ITA
1-2	LF0903001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, MFC4820C FOR POR
1-2	LF0889001 запросить цену →	1 PRINTED PANEL C PLATE ASSY, DCP4020C FOR POR
1-3	087310615 запросить цену →	8 TAPTITE, CUP B M3X6
2	LF0314001 запросить цену →	1 ACTUATOR FB
3	085310815 запросить цену →	3 TAPTITE, BIND B M3X8

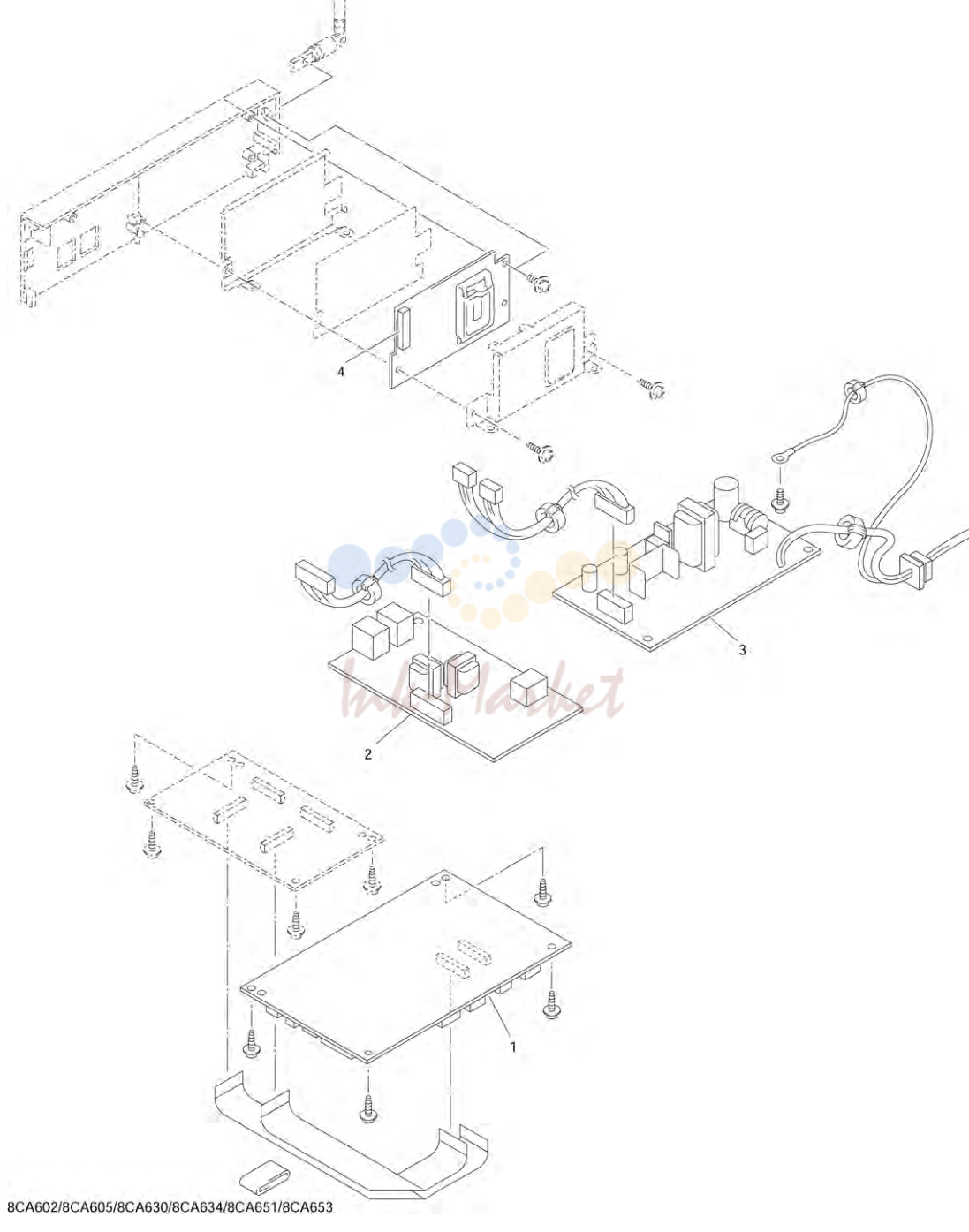

7. List7(PCB)

№	Артикул	Описание
1	LG4630043 запросить цену →	1 MAIN PCB ASSY, MFC4820C √ B53K684
1	LG4631013 запросить цену →	1 MAIN PCB ASSY, DCP4020C √ B53K684
2	LG4723043 запросить цену →	1 NCU PCB ASSY, MFC4820C √ B53K567
3	LG4592001 запросить цену →	1 POWER SUPPLY PCB UNIT √
4		---- NOT USED

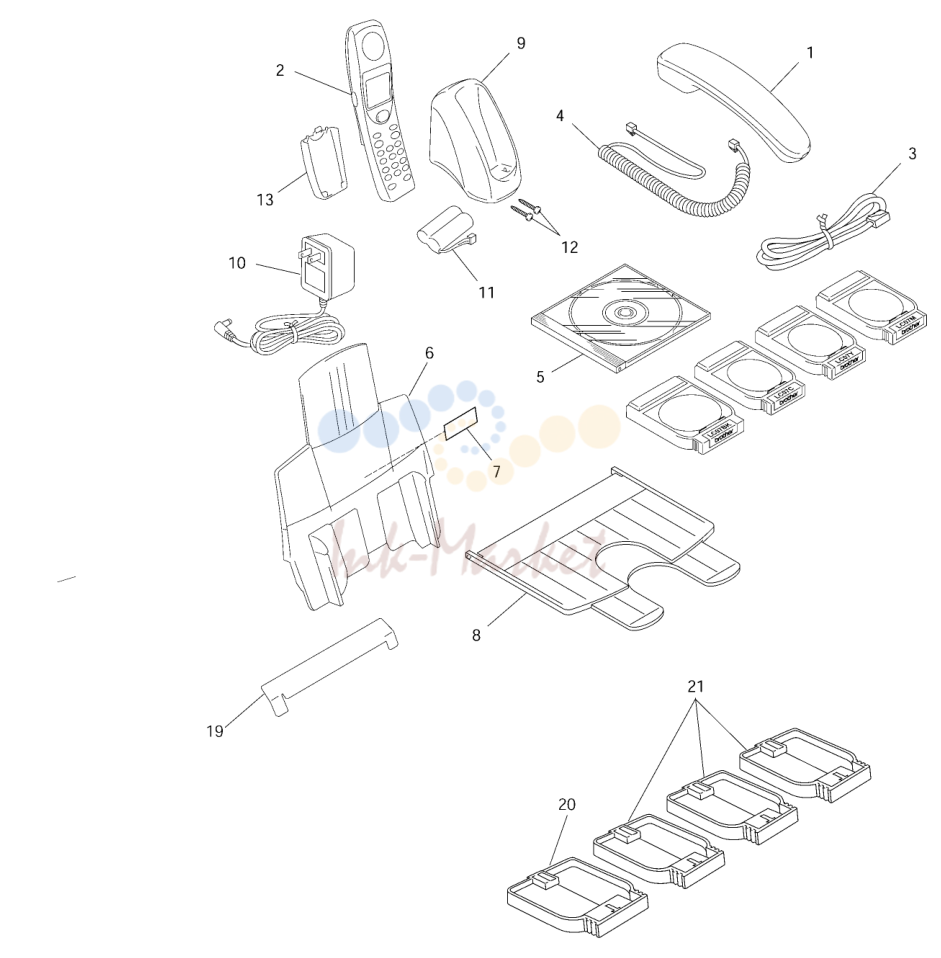

8. List8(ACCESSORIES)

№	Артикул	Описание
1		---- NOT USED
2		---- NOT USED
4		---- NOT USED
5	LF0705001 запросить цену →	1 CD-ROM ASSY, MFC4820C FOR GER/UK/FRA/AUS <Windows> chg
5	LF0942001 запросить цену →	1 CD-ROM ASSY, MFC4820C FOR CHE <Windows> add
5	LF0676001 запросить цену →	1 CD-ROM ASSY, DCP4020C FOR GER/UK/FRA/ASA <Windows> chg
5	LF0777001 запросить цену →	1 CD-ROM ASSY, MFC4820C FOR BEL/NLD/PAN-NOR/GNR
5	LF0774001 запросить цену →	1 CD-ROM ASSY, DCP4020C FOR BEL/NLD/PAN-NOR/GNR
5	LF0778001 запросить цену →	1 CD-ROM ASSY, MFC4820C FOR DEN/PAN-NOR <Windows>
5	LF0775001 запросить цену →	1 CD-ROM ASSY, DCP4020C FOR DEN/PAN-NOR <Windows>
5	LF0776001 запросить цену →	1 CD-ROM ASSY, MFC4820C FOR SPA/ITA/POR <Windows>
5	LF0773001 запросить цену →	1 CD-ROM ASSY, DCP4020C FOR SPA/ITA/POR <Windows>
5	LF0945001 запросить цену →	1 CD-ROM ASSY, DCP4020C FOR CHE <Windows> add
5	LF0677001 запросить цену →	1 CD-ROM ASSY, MFC4820C FOR GER/UK/FRA/AUS, DCP4020C del
5	LF0939001 запросить цену →	1 CD-ROM ASSY, MFC4820C FOR BEL/NLD/CHE/DEN/PAN-NOR, del
5	LF0940001 запросить цену →	1 CD-ROM ASSY, MFC4820C FOR SPA/ITA/POR/GNR, DCP4020C del
5	LF0941001 запросить цену →	1 CD-ROM ASSY <Macintosh> add
6	LF0331002 запросить цену →	1 PAPER TRAY ASSY, SMOKED GRAY(1587)
7	LF0481001 запросить цену →	1 PAPER SET LABEL
8	LF0339002 запросить цену →	1 PAPER EJECT TRAY ASSY
9		---- NOT USED
10		---- NOT USED
11		---- NOT USED
12		---- NOT USED
13		---- NOT USED
19	LF0520001 запросить цену →	1 DUST COVER add
20	LF0537001 запросить цену →	1 PROTECT CARTRIDGE ASSY BK add
21	LF0540001 запросить цену →	3 PROTECT CARTRIDGE ASSY CL add
