Brother DCP-1400 MFC-9700 MFC-9800 — каталог запчастей со схемами

Содержание

основная рама
лазер-узел
тракт бумаги
лоток бумаги
HEAT узел закрепления (печь)
крышка
сканер
ADF&TRAY
панель управления DCP1400
панель управления MFC9700
панель управления MFC9800
плата

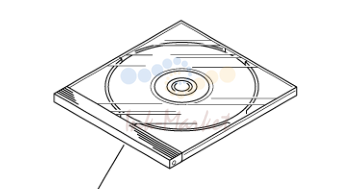

ACCESSORIES

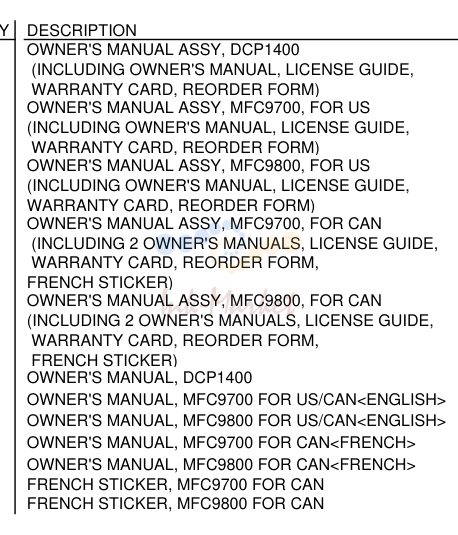

PRINTED MATERIAL

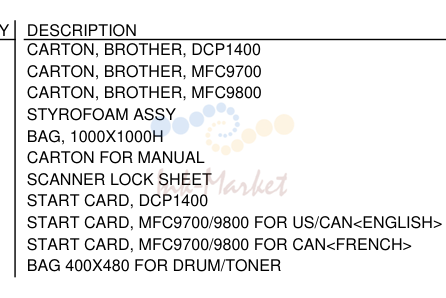

CARTON

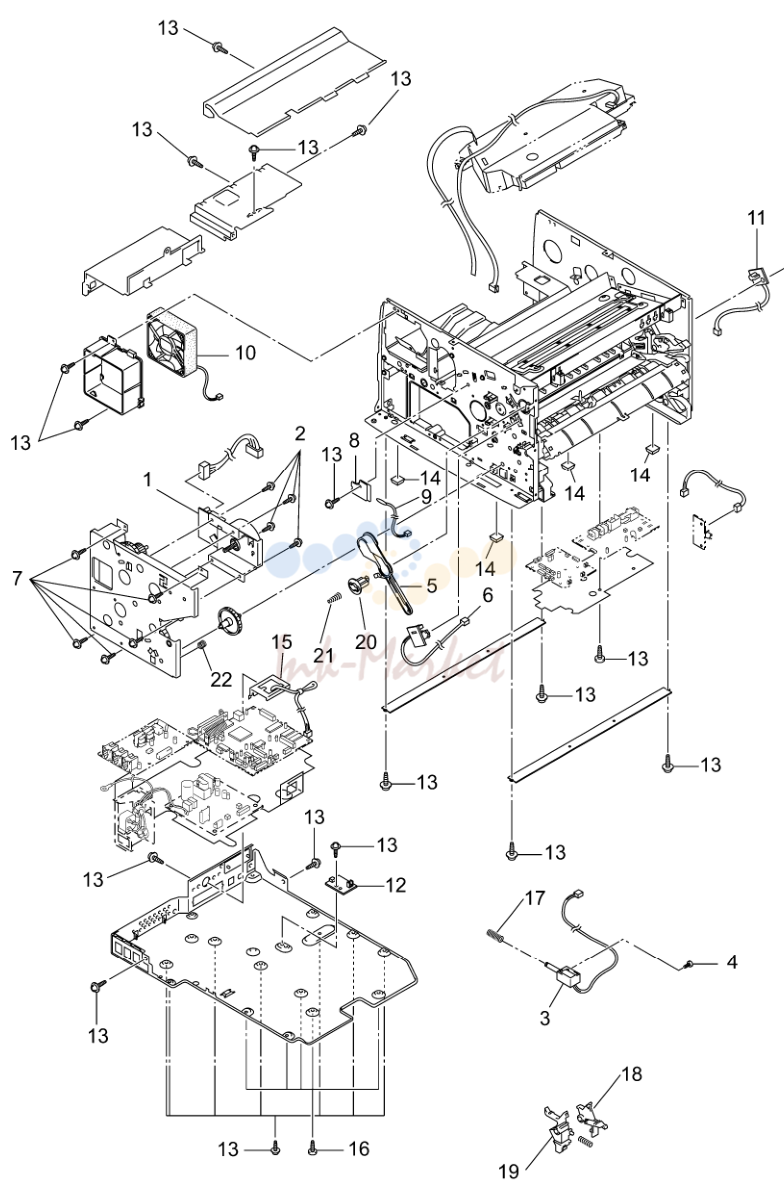

основная рама

№	Артикул	Описание
1	LE1744001 запросить цену →	главный мотор в сборе
2	087320616 запросить цену →	саморез, CUP S M3X6
3	LJ5701001 запросить цену →	соленоид в сборе
4	000300415 запросить цену →	винт, BIND M3X4
5	UL8984001 запросить цену →	передний крышка LINK
6	LJ5704001 запросить цену →	тонер датчик (LED) плата
7	087320616 запросить цену →	саморез, CUP S M3X6
8	LE1166001 запросить цену →	термистор плёнка
9	LG2423001 запросить цену →	IN CASING TEMPERATURE термистор
10	LJ4745001 запросить цену →	вентилятор
11	UL9104001 запросить цену →	тонер датчик (RECEIVER) плата
12	LG2438001 запросить цену →	PAPER EJECTION датчик плата
13	087320616 запросить цену →	саморез, CUP S M3X6
14	LJ7403001 запросить цену →	RUBBER FOOT
15	LJ8031001 запросить цену →	2ND кассета RELAY плата
16	085411215 запросить цену →	винт, BIND B TITE M4X12
17	LJ5703001 запросить цену →	соленоид RELEASE пружина
18	UL8972001 запросить цену →	P/R муфта рычаг
19	UL8971001 запросить цену →	F/R муфта рычаг
20	UL8982001 запросить цену →	DEVELOP JOINT
21	UL8983001 запросить цену →	JOINT пружина
22	UL8959001 запросить цену →	FRICTION пружина

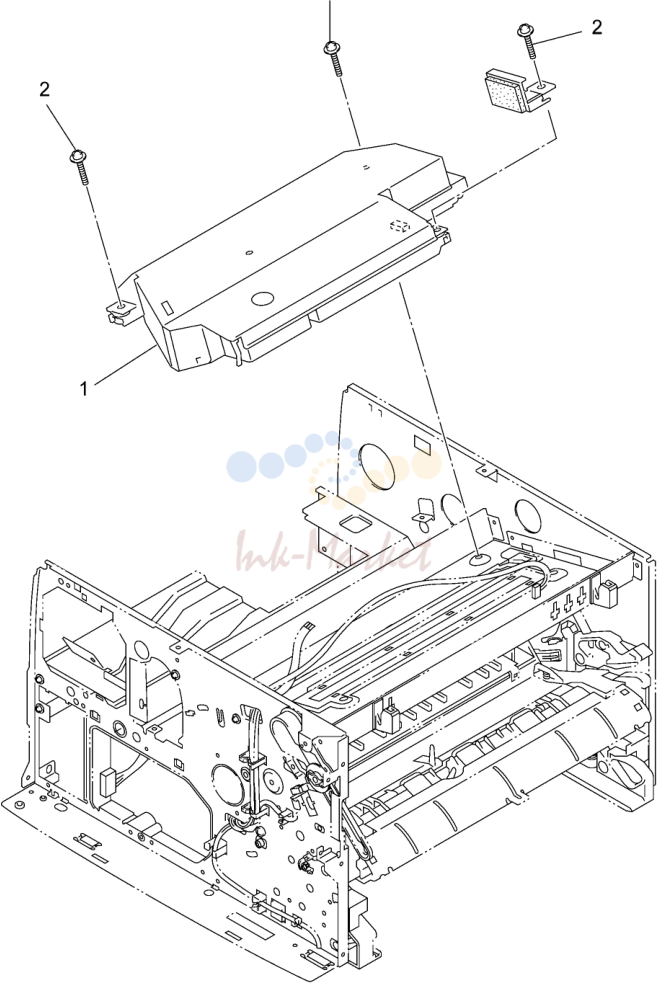

лазер-узел

№	Артикул	Альт. артикул	Описание
1	LJ5828001 запросить цену →		лазер-узел(SP)
2	087321615 запросить цену →		саморез, CUP S M3X16

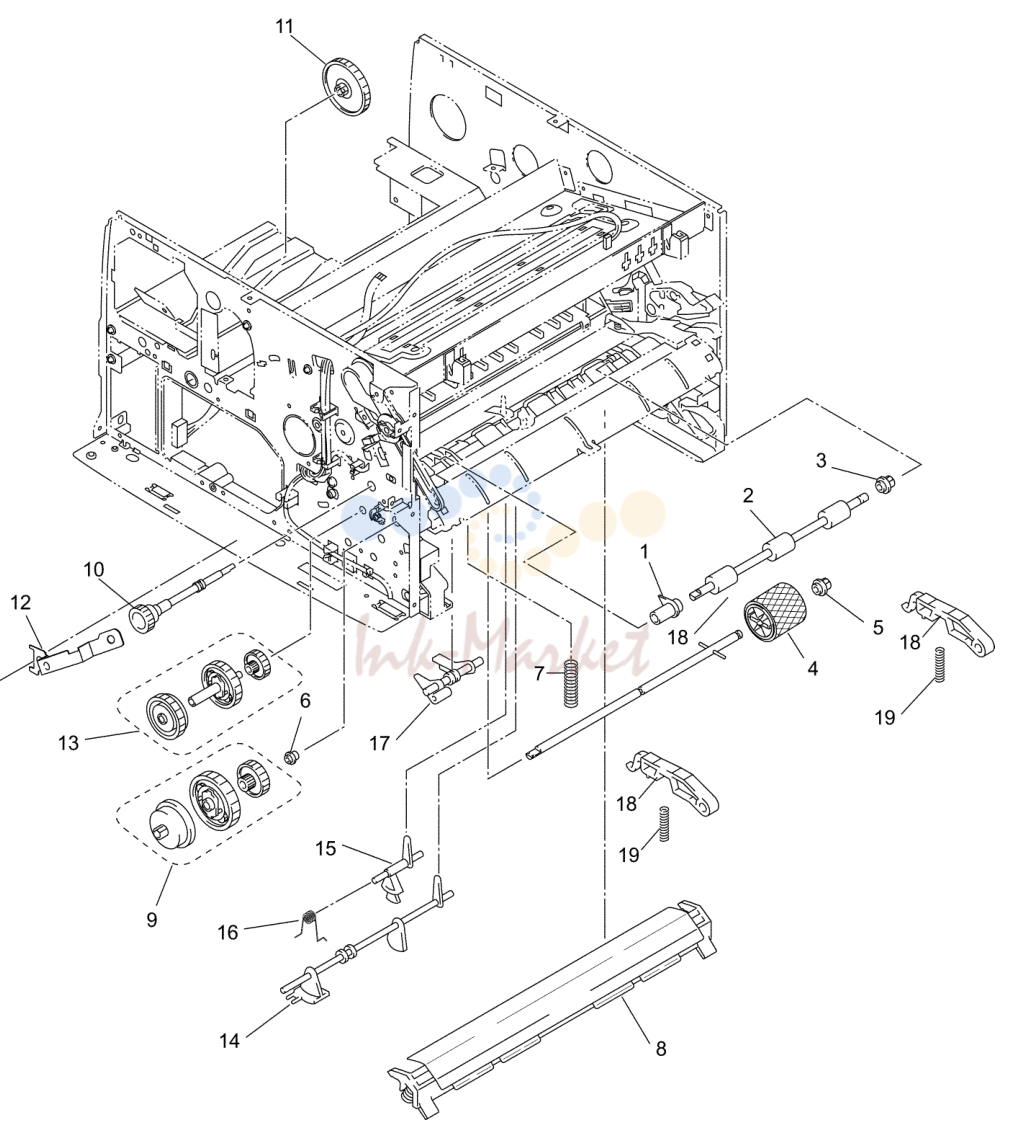

тракт бумаги

№	Артикул	Описание
1	UL9059001 запросить цену →	JOINT
2	UL9060001 запросить цену →	PAPER FEED ролик в сборе
3	UL9062001 запросить цену →	PAWLED втулка
4	UL9066001 ✓ в наличии	PAPER PICK-UP ролик
5	UL9062001 запросить цену →	PAWLED втулка
6	UL9069001 запросить цену →	CONDUCTOR втулка
7	LJ4499001 запросить цену →	ELECTRODE пружина
8	LJ4843001 запросить цену →	OUTER CHUTE 1 (SP)
10	UL9070001 запросить цену →	шестерня 21
11	UL8985001 запросить цену →	шестерня 59
12	LJ5705001 запросить цену →	шестерня 21 PRESSURE пластина
13	LJ5838001 запросить цену →	FEED ролик PLANETARY шестерня в сборе (SP)
14	UL9049001 запросить цену →	MANUAL INSERTION датчик ACTUATOR
16	UL9051001 запросить цену →	REGISTRATION датчик пружина
17	UU2042001 запросить цену →	кассета датчик ACTUATOR
19	UL9052001 запросить цену →	TRANSFER пружина ADD

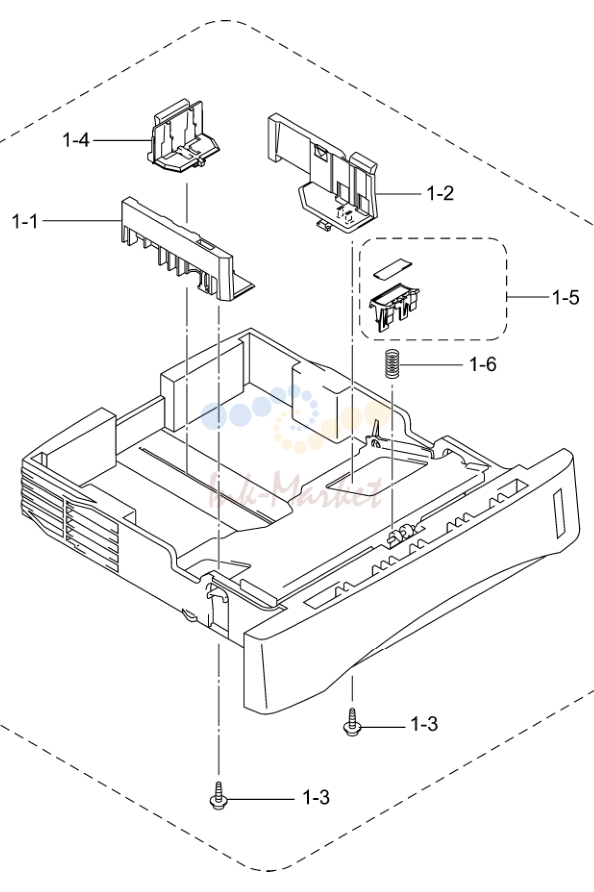

лоток бумаги

№	Артикул	Описание
1	LE1162001 запросить цену →	лоток бумаги в сборе, LEGAL (SP)
1-1	UL9078001 запросить цену →	SIDE направляющая L, BLUE(6155)
1-2	UL9079001 запросить цену →	SIDE направляющая R, BLUE(6155)
1-4	UL9083001 запросить цену →	PAPER задний направляющая, BLUE(6155)
1-5	UL9084001 запросить цену →	отделения PAD SUPPORT в сборе
1-6	UL9090001 запросить цену →	отделения PAD пружина

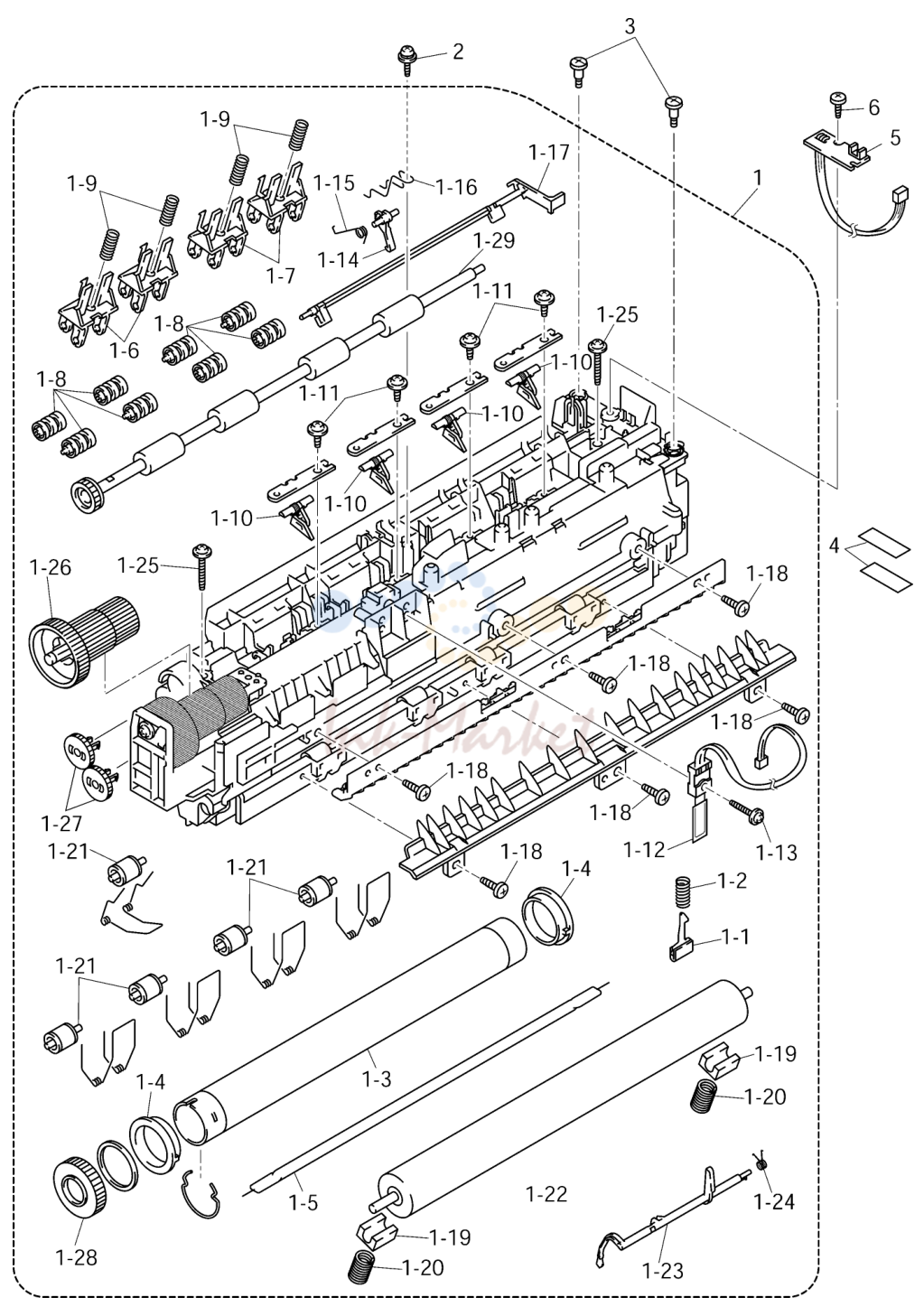

HEAT узел закрепления (печь)

№	Артикул	Описание
1	LJ7161001 запросить цену →	узел закрепления (печь), 115V
1-1	LJ5682001 запросить цену →	CLEANER в сборе
1-2	UH3635001 запросить цену →	CLEANER пружина 30
1-3	LJ5684001 ✓ в наличии	вал нагрева 25
1-4	UL8908001 запросить цену →	HR подшипник 25
1-5	LJ5685001 запросить цену →	галогенная лампа, 115V
1-6	LJ5276001 запросить цену →	EJECT прижимной ролик держатель L
1-7	LJ5277001 запросить цену →	EJECT прижимной ролик держатель R
1-8	LJ5278001 запросить цену →	EJECT прижимной ролик
1-9	LJ5279001 запросить цену →	EJECT PINCH пружина
1-10	LJ7877001 ✓ в наличии	сепаратор в сборе C chg
1-11	087310615 запросить цену →	саморез, CUP B M3X6
1-12	LJ5686001 запросить цену →	термистор в сборе
1-13	085311216 запросить цену →	винт, BIND B TITE 3X12
1-14	LJ5734001 запросить цену →	EJECT ACTUATOR 2
1-15	LJ5732001 запросить цену →	EJECT ACTUATOR пружина 2
1-16	LJ5736001 запросить цену →	ACTUATOR держатель
1-17	LJ5735001 запросить цену →	EJECT ACTUATOR 3
1-18	085311015 запросить цену →	винт, BIND B TITE 3X10
1-19	UL8916001 запросить цену →	PR втулка
1-20	LJ5690001 запросить цену →	PR пружина
1-21	LJ5268001 запросить цену →	CLEANER прижимной ролик в сборе
1-22	LJ5287001 запросить цену →	PRESSURE ролик 25
1-23	UL8920001 запросить цену →	PAPER EJECT ACTUATOR
1-24	UL8921001 запросить цену →	EJECT ACTUATOR пружина
1-25	087312015 запросить цену →	саморез, CUP B M3X20
1-26	UL8923001 запросить цену →	FU DRIVER шестерня
1-27	LM2047001 ✓ в наличии	IDLE шестерня 13 chg
1-28	UL8910001 ✓ в наличии	HR шестерня 34 add
1-29	LJ4118001 ✓ в наличии	EJECT ролик в сборе ADD
2	087320815 запросить цену →	саморез, CUP S M3X8
3	LJ4740001 запросить цену →	SHOULDER винт
4	LJ4432001 запросить цену →	TAPE 32X12
5	LJ8841001 запросить цену →	JAM датчик плата в сборе
6	085311015 запросить цену →	винт, BIND B TITE 3X10

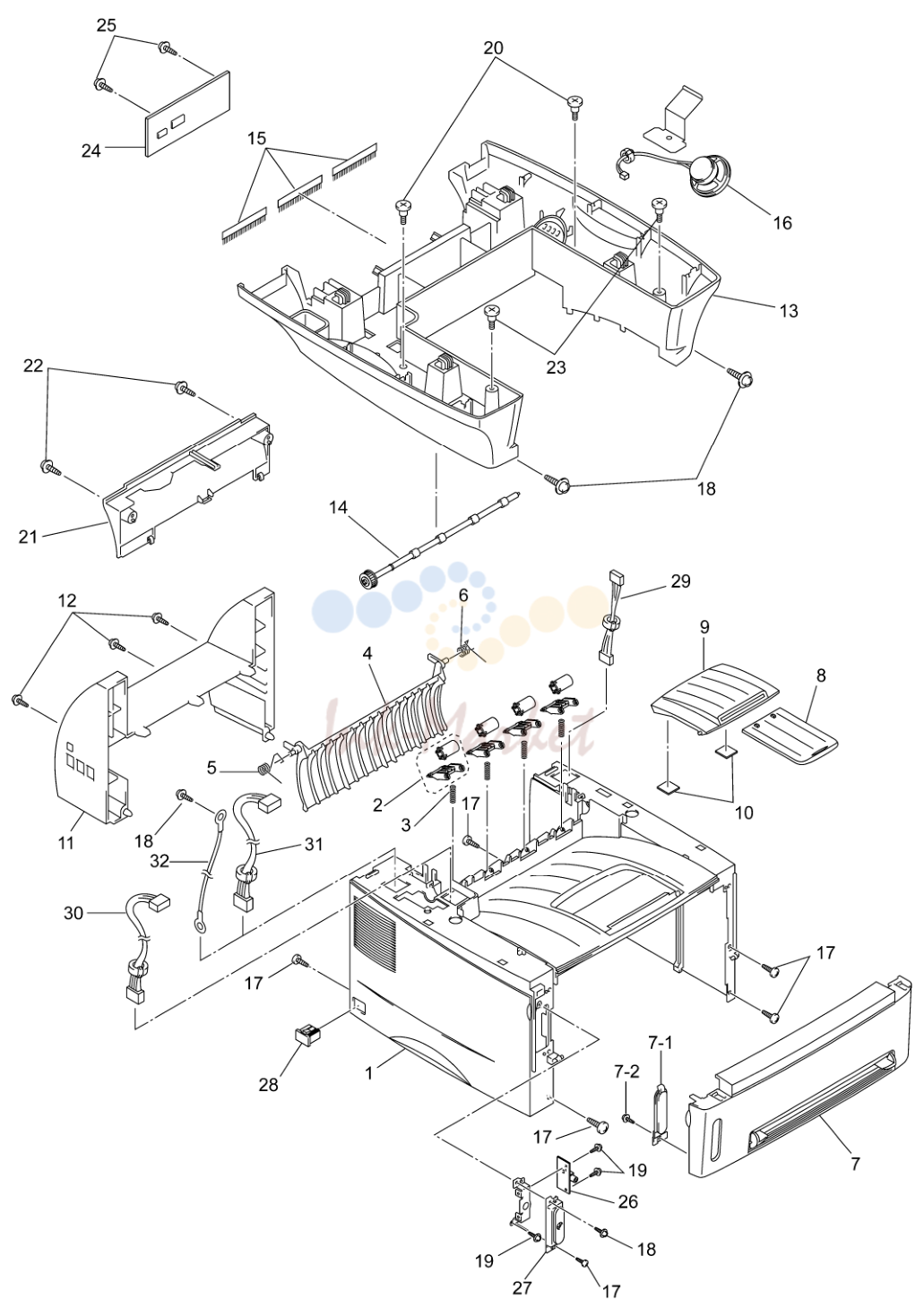

крышка

№	Артикул	Описание
1	LJ5751001 запросить цену →	MAIN крышка в сборе, GRAY(1495)
2	UL9122001 запросить цену →	прижимной ролик в сборе
3	UL9125001 запросить цену →	прижимной ролик пружина
4	LJ5763001 запросить цену →	OUTER CHUTE, GRAY(1495)
5	UL9127001 запросить цену →	CHUTE пружина L
6	UL9128001 запросить цену →	CHUTE пружина R
7	UU2102003 запросить цену →	передний крышка в сборе, GRAY(1495)
7-1	UU2094001 запросить цену →	передний SUB крышка, GRAY(1495)
7-2	087310815 запросить цену →	саморез, CUP B M3X8
8	LE1197001 запросить цену →	PAPER SUB TRAY, GRAY(1495)
9	LE1198001 запросить цену →	PAPER SUB TRAY крышка, GRAY(1495)
10	LE1291001 запросить цену →	TRAY крышка ADHESIVE TAPE
11	UU2002001 запросить цену →	задний крышка, GRAY(1495)
13	LE1200001 запросить цену →	SCANNER MOUNT, GRAY(1495)
14	UL9142001 запросить цену →	EXIT ролик в сборе
15	LJ4125001 запросить цену →	ANTI-STATIC BRUSH
16	LG2425001 запросить цену →	SPEAKER узел
17	085320816 запросить цену →	саморез, BIND S M3X8
18	087321015 запросить цену →	саморез, CUP S M3X10
20	UF9823001 запросить цену →	SHOULDER винт
21	LE1202001 запросить цену →	верхний задний крышка
22	087411216 запросить цену →	саморез, CUP B M4X12
23	LE1368001 запросить цену →	SHOULDER винт BIND B M4X8
24	LG3260001 запросить цену →	RELAY плата в сборе
25	087311016 запросить цену →	саморез, CUP B M3X10
28	UU2045001 запросить цену →	SWITCH крышка
29	LG3360001 запросить цену →	MAIN-PANEL жгут
30	LG3361001 запросить цену →	MAIN-CCD жгут
31	LG3362001 запросить цену →	MAIN-мотор жгут
	LG2418001 запросить цену →	GROUND WIRE

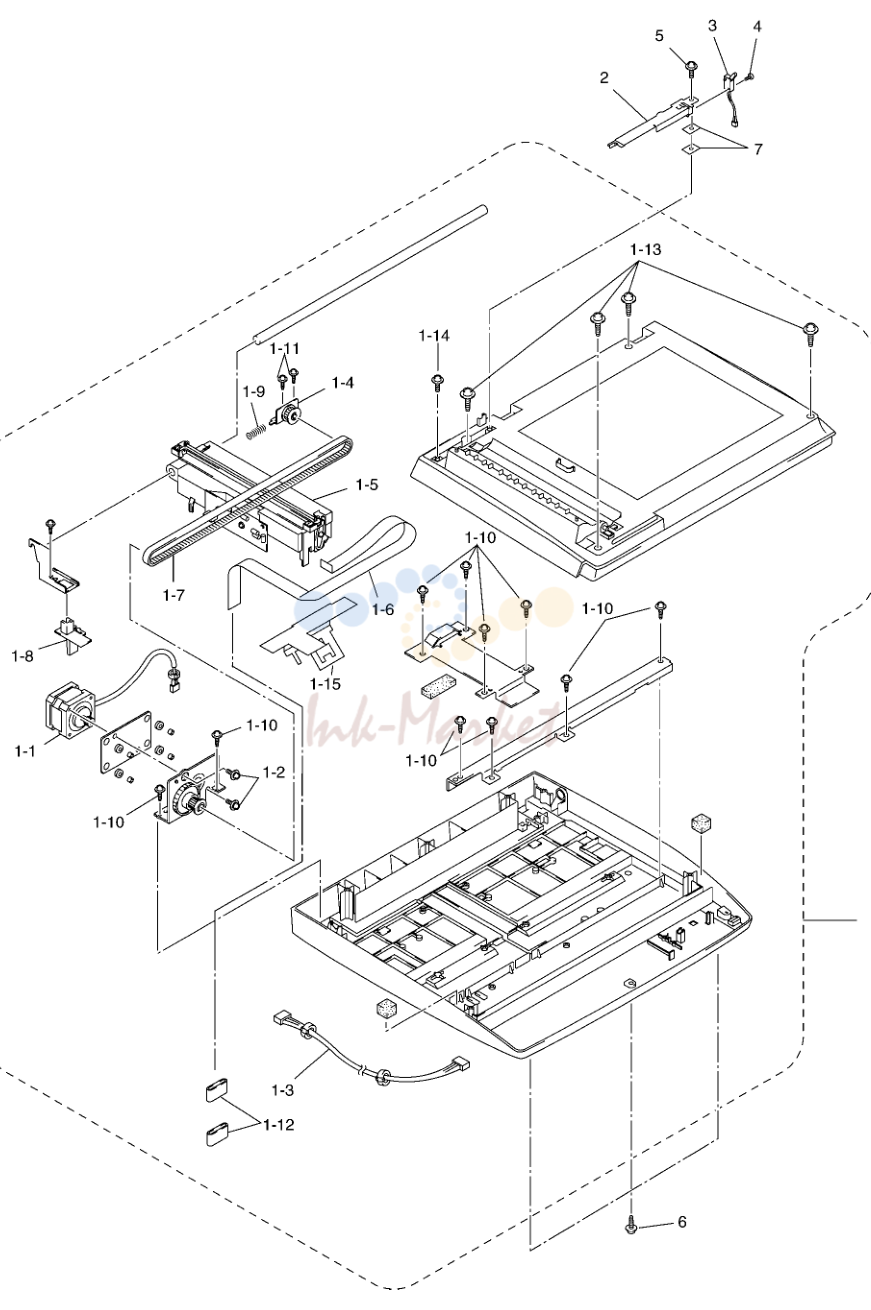

сканер

№	Артикул	Описание
1	LE7574001 запросить цену →	SCANNER узел (SP)
1-1	LE3338001 запросить цену →	CCD мотор (INCLUDING жгут)
1-3	LG2025001 запросить цену →	PANEL жгут
1-4	LE3417001 запросить цену →	PULLEY в сборе
1-5	LE7777001 запросить цену →	CCD узел в сборе (SP)
1-6	LE8487001 запросить цену →	CCD FLAT шлейф ZLE
1-7	LE3423001 запросить цену →	CCD DRIVE ремень
1-8	LE2082001 запросить цену →	CCD LOCK
1-9	LE2079001 запросить цену →	COMPRESSION пружина
1-10	087310815 запросить цену →	саморез, CUP B M3X8
1-11	LE2805001 запросить цену →	саморез, PAN B M3X10
1-12	LG2020001 запросить цену →	FLAT CORE (CCD)
1-13	087411216 запросить цену →	саморез, CUP B M4X12
1-14	087310815 запросить цену →	саморез, CUP B M3X8
1-15	LE2542001 запросить цену →	FERRITE CORE SUPPORT
2	LE3500001 запросить цену →	жгут SUPPORT CHG
3	LG2737001 запросить цену →	DOCUMENT крышка SWITCH
4	LE0832001 запросить цену →	саморез, PAN P 1.6X8
5	087311016 запросить цену →	саморез, CUP B M3X10
6	087310815 запросить цену →	саморез, CUP B M3X8
7	LE7638001 запросить цену →	SPACER del

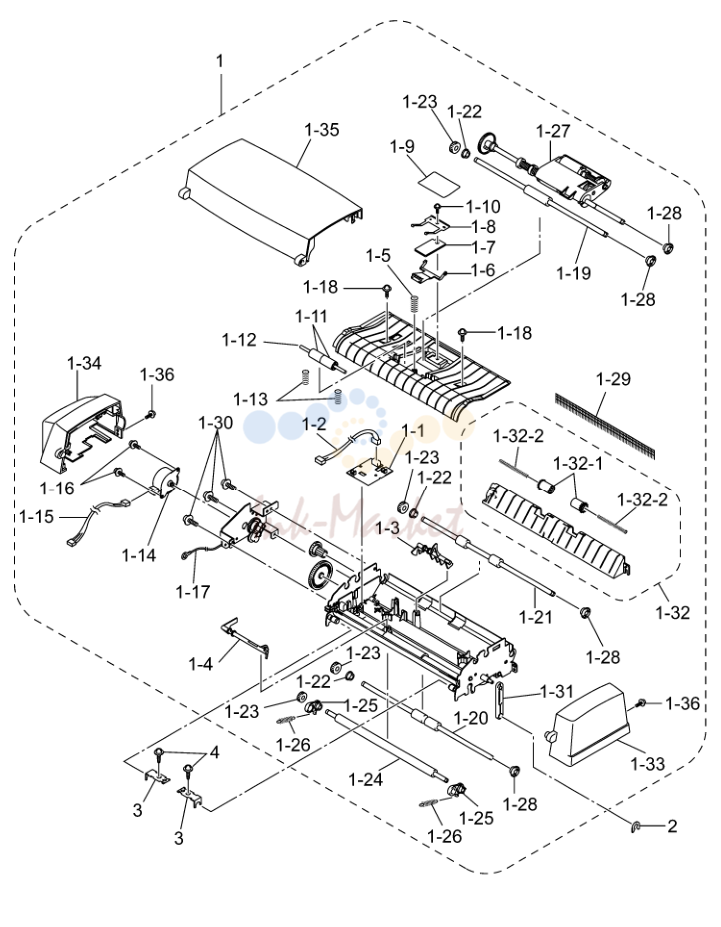

ADF&TRAY

№	Артикул	Описание
1	LE1525001 запросить цену →	ADF узел(SP) 1
1-1	UG6609001 запросить цену →	DOCUMENT датчик плата
1-2	LG2014001 запросить цену →	DOCUMENT датчик жгут
1-3	UF7026001 запросить цену →	DOCUMENT передний датчик ACTUATOR
1-4	LE2008001 запросить цену →	DOCUMENT задний датчик ACTUATOR
1-5	LE2011001 запросить цену →	COMPRESSION пружина
1-6	LE2551001 запросить цену →	RUBBER держатель A
1-7	UU2055001 запросить цену →	отделения RUBBER
1-8	LE2550001 запросить цену →	пружина пластина A в сборе
1-9	LE2470001 ✓ в наличии	ADF плёнка
1-10	UF6116001 запросить цену →	саморез, PAN B M3X6
1-11	UF9009001 ✓ в наличии	PRESSER ролик
1-12	LE2471001 запросить цену →	PRESSURE ролик вал
1-13	LE2472001 запросить цену →	PRESSURE ролик пружина
1-14	LE1215001 запросить цену →	ADF мотор
1-15	LG2201001 запросить цену →	ADF мотор жгут
1-17	LG2016001 запросить цену →	GROUNDING WIRE
1-18	087310815 запросить цену →	саморез, CUP B M3X8
1-19	LE2026001 запросить цену →	верхний LF ролик (GRAY)
1-20	LE2029001 запросить цену →	нижний LF ролик( BLACK)
1-21	LE2028001 запросить цену →	DOCUMENT EJECTION ролик
1-22	UF8105001 запросить цену →	CONDUCTIVE втулка
1-23	UU7039001 запросить цену →	LF ролик шестерня 27
1-24	LE2030001 запросить цену →	WHITE ролик
1-25	LE2032001 запросить цену →	WHITE ролик втулка
1-26	LE2033001 запросить цену →	EXTENSION пружина
1-27	LE2919001 запросить цену →	DOCUMENT FEED ролик держатель в сборе
	LE2037001 ✓ в наличии	DOCUMENT FEED ролик (RUBBER)
1-28	UU1290001 запросить цену →	CONDUCTIVE втулка
1-29	UU7505001 запросить цену →	ANTI-STATIC BRUSH
1-30	087320616 запросить цену →	саморез, CUP S M3X6
1-31	UF0208001 запросить цену →	ADF ARM
1-32	LE2048001 запросить цену →	DOCUMENT EJECTION CHUTE в сборе
	LE2582001 запросить цену →	прижимной ролик, GRAY(1267)
	UU2009001 запросить цену →	прижимной ролик пружина
1-33	LE2050001 запросить цену →	ADF SIDE крышка F, GRAY(1495)
1-34	LE2051001 запросить цену →	ADF SIDE крышка R, GRAY(1495)
1-35	LE2534001 запросить цену →	ADF крышка в сборе, GRAY(1495)
1-36	087320816 запросить цену →	саморез, CUP S M3X8
2	UF8088001 запросить цену →	PLASTIC RETAINING RING
3	LE2053001 запросить цену →	ADF SUPPORT
4	087310816 запросить цену →	саморез, CUP B M3X8
5	LE2056001 запросить цену →	DOCUMENT TRAY, GRAY(1495)
6	LE2487001 запросить цену →	DOCUMENT SPONGE
7	LE3426001 запросить цену →	DOCUMENT TRAY в сборе
8	LE2567001 запросить цену →	HINGE A, BLACK
9	087311015 запросить цену →	саморез, CUP B M3X10
10	LE2777001 запросить цену →	DOCUMENT SUPPORT, GRAY(1495)
11	087320816 запросить цену →	саморез, CUP S M3X8
12	LE2568001 запросить цену →	HINGE держатель A
13	LE1568001 запросить цену →	DOCUMENT TRAY REINFORCEMENT пластина
14	UF6116001 запросить цену →	саморез, PAN B M3X6

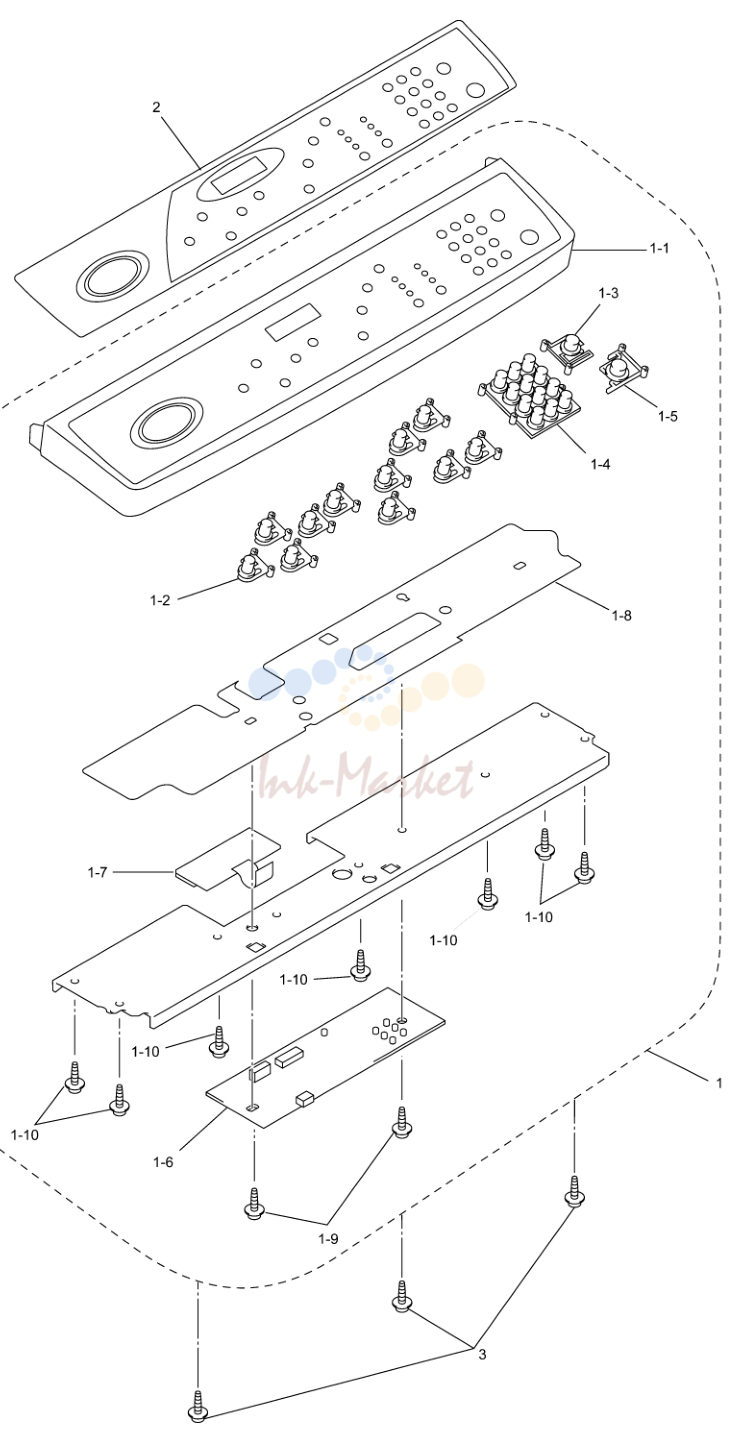

панель управления DCP1400

№	Артикул	Описание
1	LE1335001 запросить цену →	панель управления в сборе, GRAY(1495), DCP1400
1-1	LE1336001 запросить цену →	PANEL крышка, GRAY(1495), DCP1400
1-2	LJ4283001 запросить цену →	KEY, FUNCTION
1-3	LJ4231002 запросить цену →	KEY, STOP, PINK(2205)
1-4	LJ4284001 запросить цену →	KEY, TEN
1-5	LJ4285001 запросить цену →	KEY, COPY, GREEN(5159)
1-6	LG2326001 запросить цену →	PANEL плата в сборе, DCP1400
1-7	UG4552000 запросить цену →	LCD, DCP1400
1-8	LG2381001 запросить цену →	FPC KEY, DCP1400
1-9	087270815 запросить цену →	саморез, CUP B M2.6X8
1-10	087310815 запросить цену →	саморез, CUP B M3X8
2	LE7091001 запросить цену →	PANEL SHEET, DCP1400
3	087310815 запросить цену →	саморез, CUP B M3X8

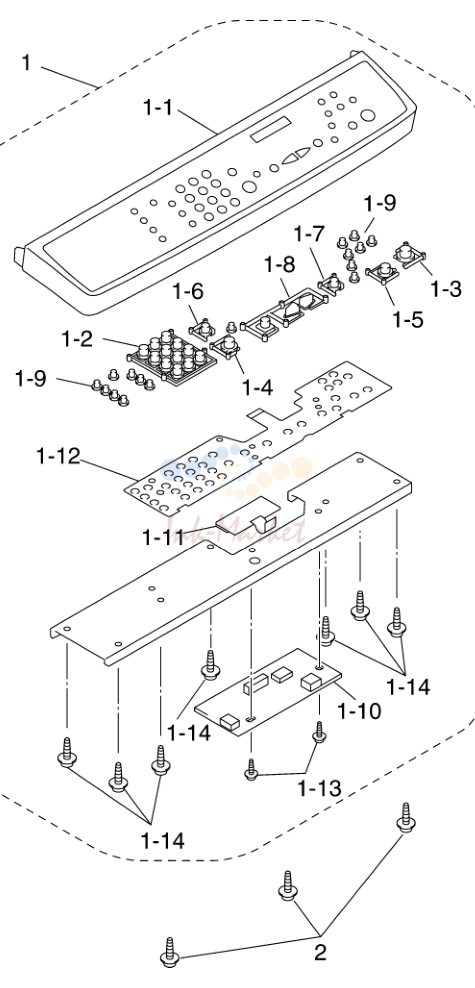

панель управления MFC9700

№	Артикул	Описание
1	LE7069001 запросить цену →	панель управления в сборе, GRAY(1495), MFC9700
1-1	LE3403001 запросить цену →	PANEL крышка, GRAY(1495), MFC9700
1-2	LE3431001 запросить цену →	KEY, TEN
1-3	LE8515001 запросить цену →	KEY, COPY, GREEN(5159)
1-4	LJ4285004 запросить цену →	KEY, START, PURPLE(6255)
1-5	LJ4231003 запросить цену →	KEY, OPTION, GRAY(1495)
1-6	LJ4231002 запросить цену →	KEY, STOP, PINK(2205)
1-7	LE3468002 запросить цену →	KEY, SET, BLUE(6314)
1-8	LE4078002 запросить цену →	KEY, MENU, BLUE(6314)
1-9	LE7276001 запросить цену →	KEY, CYLINDER 6
1-10	LG2721001 запросить цену →	PANEL плата в сборе, MFC9700
1-11	LG2567001 запросить цену →	LCD, MFC9700
1-12	LG2667001 запросить цену →	FPC KEY, MFC9700
1-13	087270815 запросить цену →	саморез, CUP B M2.6X8
1-14	087310815 запросить цену →	саморез, CUP B M3X8
2	087310815 запросить цену →	саморез, CUP B M3X8
3	LE7070001 запросить цену →	PANEL SHEET, MFC9700
4	LE7424001 запросить цену →	ADDRESS LABEL

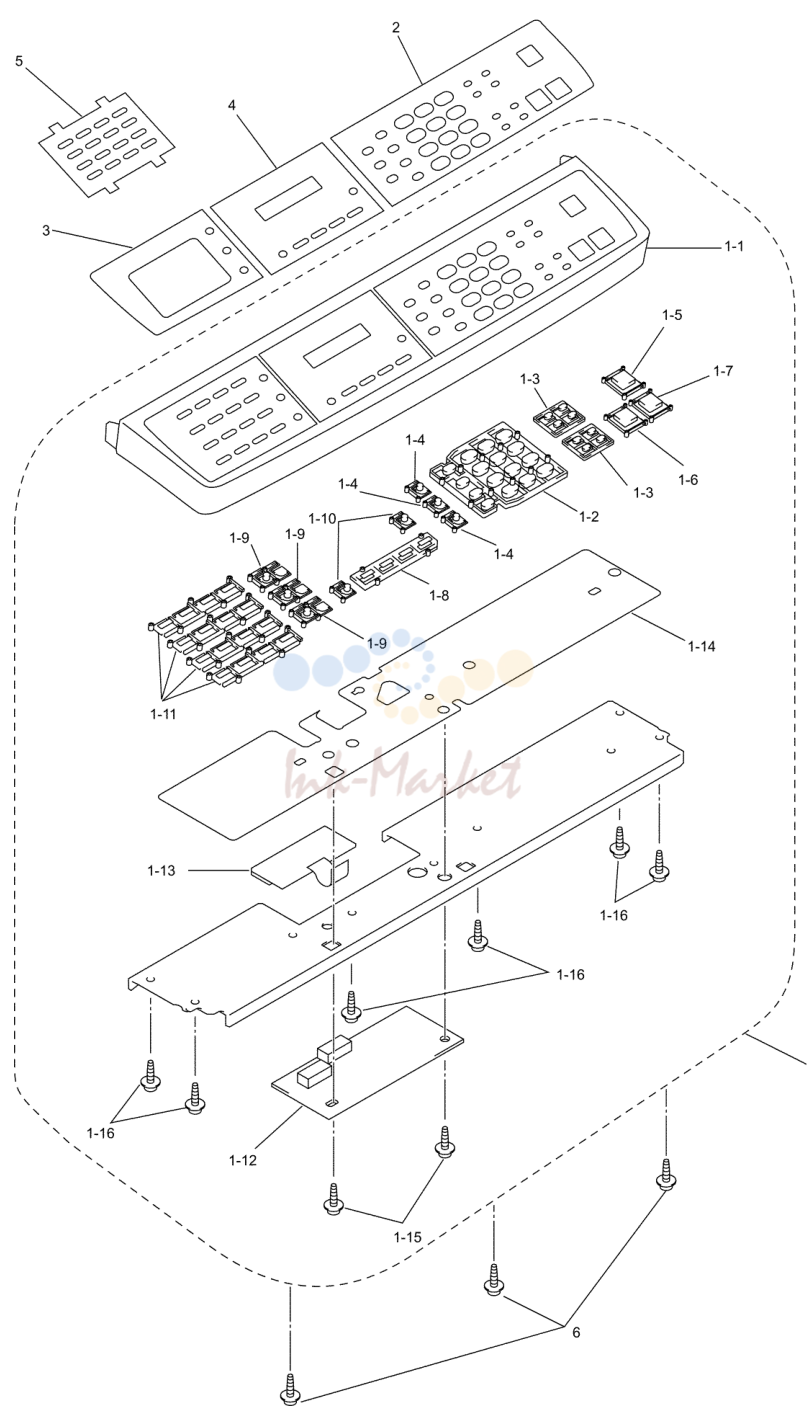

панель управления MFC9800

№	Артикул	Описание
1	LE7080001 запросить цену →	панель управления в сборе, GRAY(1495), MFC9800
1-1	LE2273001 запросить цену →	PANEL крышка, GRAY(1495), MFC9800
1-2	UF4393007 запросить цену →	KEY, TEN, GRAY(1495)
1-3	LE2274001 запросить цену →	KEY COPY/FAX AREA, GRAY(1495)
1-5	UF8174009 запросить цену →	KEY, COPY, GREEN(5159)
1-6	UF8174010 запросить цену →	KEY, STOP, PINK(2205)
1-7	UF8174011 запросить цену →	KEY, START, PURPLE(6255)
1-8	UF8176010 запросить цену →	KEY, FUNCTION4, BLUE(6134)
1-9	UF4576008 запросить цену →	KEY, SHIFT, GRAY(1495)
1-10	UF4576015 запросить цену →	KEY, SHIFT, BLUE(6134)
1-11	UF9118006 запросить цену →	KEY, ONE TOUCH, GRAY(1495)
1-12	LG2138001 запросить цену →	PANEL плата в сборе, MFC9800
1-13	UG4552000 запросить цену →	LCD, MFC9800
1-14	LG2190001 запросить цену →	FPC KEY, MFC9800
1-15	087270815 запросить цену →	саморез, CUP B M2.6X8
1-16	087310815 запросить цену →	саморез, CUP B M3X8
2	LE7082001 запросить цену →	PANEL SHEET-1, MFC9800
3	LE7300001 запросить цену →	PANEL SHEET-2, MFC9800
4	LE7083001 запросить цену →	LCD SHEET, MFC9800
5	LE1341001 запросить цену →	ADDRESS LABEL
6	087310815 запросить цену →	саморез, CUP B M3X8

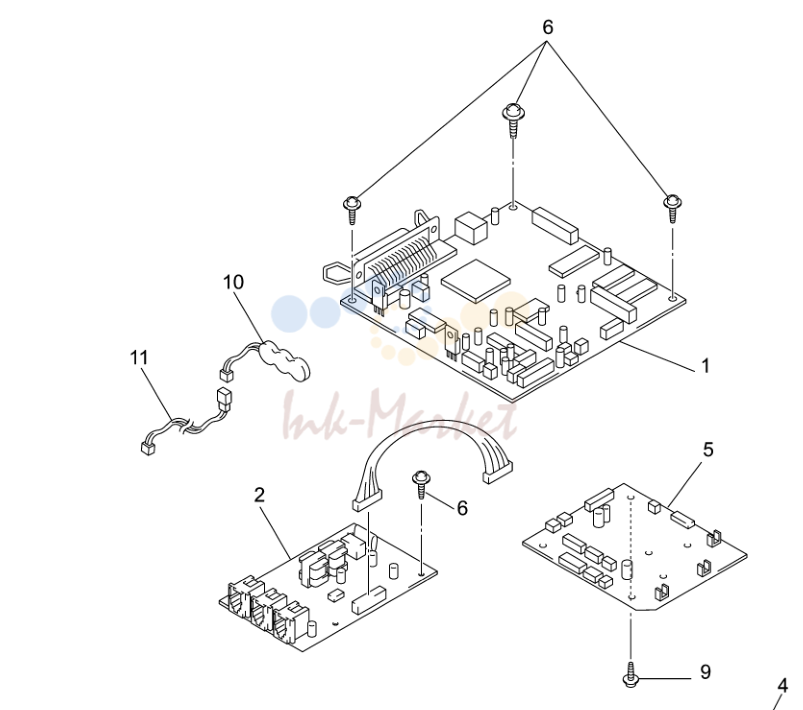

плата

№	Артикул	Описание
1	LG3371001 запросить цену →	MAIN плата, DCP1400
1	LG3363001 запросить цену →	MAIN плата, MFC9700
1	LG3369001 запросить цену →	MAIN плата, MFC9800
2	LG2139001 запросить цену →	NCU плата, MFC9700
2	LG3370001 запросить цену →	NCU плата, MFC9800
3	LG4015001 запросить цену →	POWER SUPPLY плата в сборе
4	LJ5831001 запросить цену →	HIGH-VOLTAGE POWER SUPPLY плата в сборе(SP)
5	LG3256001 запросить цену →	ENGINE плата в сборе
6	087320616 запросить цену →	саморез, CUP S M3X6, DCP1400
7	084320815 запросить цену →	винт, FLAT S M3X8
8	LM2048001 запросить цену →	винт, PAN (S/P шайба) M3.5X6 CHG
9	085411215 запросить цену →	винт, BIND B TITE 4X12
10	LG3623001 запросить цену →	BATTERY, MFC9800
11	LG3624001 запросить цену →	BATTERY жгут, MFC9800

ACCESSORIES

№	Артикул	Описание
1	UG6121001 запросить цену →	AC CORD UL/CSA в сборе
2	UG4558001 запросить цену →	I/F шлейф
3	LE7092001 запросить цену →	CDROM в сборе, DCP1400
3	LE7071001 запросить цену →	CDROM в сборе, MFC9700 del
3	LE7084001 запросить цену →	CDROM в сборе, MFC9800 FOR US del
3	LE7589001 запросить цену →	CDROM в сборе, MFC9700/MFC9800 FOR US/CAN
4	LG3077001 запросить цену →	TELEPHONE LINE CORD, MFC9700/MFC9800
	LE7699001 запросить цену →	FERRITE CORE BAG в сборе USB, DCP1400/MFC9800

PRINTED MATERIAL

№	Артикул	Альт. артикул	Описание
	LE7095001 запросить цену →		OWNER'S MANUAL в сборе, DCP1400
	LE7074001 запросить цену →		OWNER'S MANUAL в сборе, MFC9700, FOR US
	LE7087001 запросить цену →		OWNER'S MANUAL в сборе, MFC9800, FOR US
	LE7323001 запросить цену →		OWNER'S MANUAL в сборе, MFC9700, FOR CAN
	LE7583001 запросить цену →		OWNER'S MANUAL в сборе, MFC9800, FOR CAN
	LE7096001 запросить цену →		OWNER'S MANUAL, DCP1400
	LE7056001 запросить цену →		OWNER'S MANUAL, MFC9700 FOR US/CAN<ENGLISH>
	LE7057001 запросить цену →		OWNER'S MANUAL, MFC9800 FOR US/CAN<ENGLISH>
	LE7326001 запросить цену →		OWNER'S MANUAL, MFC9700 FOR CAN<FRENCH>
	LE7584001 запросить цену →		OWNER'S MANUAL, MFC9800 FOR CAN<FRENCH>
	LE7274001 запросить цену →		FRENCH STICKER, MFC9700 FOR CAN
	LE7581001 запросить цену →		FRENCH STICKER, MFC9800 FOR CAN

CARTON

№	Артикул	Альт. артикул	Описание
	LE7097001 запросить цену →		CARTON, BROTHER, DCP1400
	LE7075001 запросить цену →		CARTON, BROTHER, MFC9700
	LE7088001 запросить цену →		CARTON, BROTHER, MFC9800
	LE1232001 запросить цену →		STYROFOAM в сборе
	UE1688001 запросить цену →		BAG, 1000X1000H
	UE3122001 запросить цену →		CARTON FOR MANUAL
	LE1481001 запросить цену →		SCANNER LOCK SHEET
	LE7098001 запросить цену →		START CARD, DCP1400
	LE7076001 запросить цену →		START CARD, MFC9700/9800 FOR US/CAN<ENGLISH>
	LE7327001 запросить цену →		START CARD, MFC9700/9800 FOR CAN<FRENCH>
	LJ5557001 запросить цену →		BAG 400X480 FOR барабан/тонер
