Brother CP1800, CP2000, CB200 — каталог запчастей со схемами

Содержание

1. NOTES FOR USING THIS PARTS REFERENCE LIST
2. List2_PRINTER_2
3. List3_BOARD_1
4. List4_BOARD_2
5. List5_STAND
6. List6_ACCESSORIES

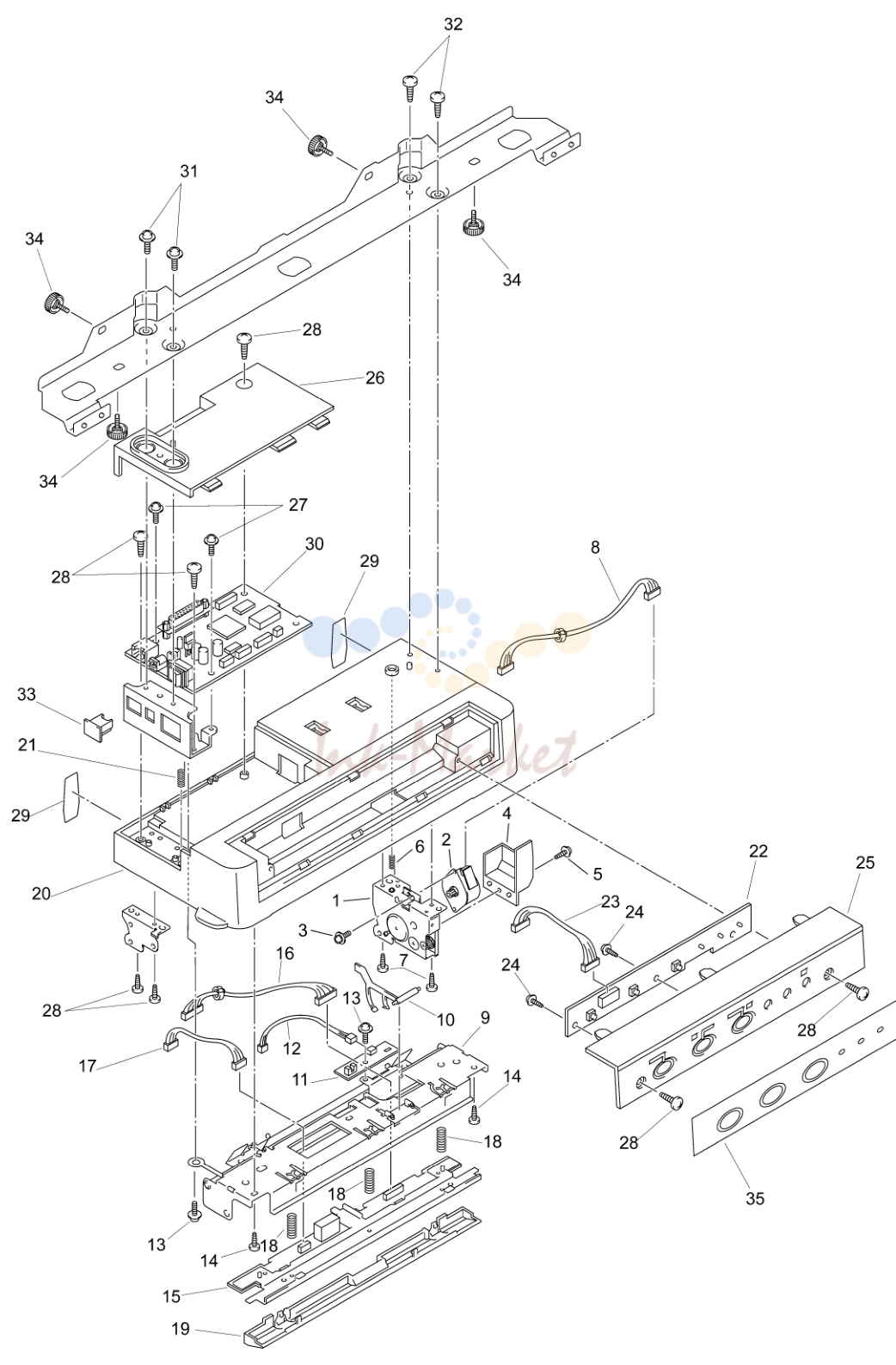

1. NOTES FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1	LE2592001 запросить цену →	1 DRIVE UNIT
2	LE2789001 запросить цену →	1 PRINTER MOTOR
3	U09759001 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
4	LE2601001 запросить цену →	1 MOTOR COVER
5	U24014001 запросить цену →	1 TAPTITE, CUP S M3.0X6
6	LE2613001 запросить цену →	1 GROUNDING SPRING R
7	085411215 запросить цену →	2 SCREW, BIND B TITE 4X12
8	LG2253001 запросить цену →	1 PRINTER MOTOR HARNESS
9	LE2873001 запросить цену →	1 RECORDER FRAME ASSY
10	LE2605001 запросить цену →	1 SENSOR ACTUATOR
11	LG2254001 запросить цену →	1 PE/COVER SENSOR PCB
12	LG2256001 запросить цену →	1 SENSOR HARNESS
13	U24014001 запросить цену →	2 TAPTITE, CUP S M3.0X6
14	085411215 запросить цену →	2 SCREW, BIND B TITE 4X12
15	UF9852002 запросить цену →	1 RECORDING HEAD ASSY (FAX2000287)
16	LG2258001 запросить цену →	1 RECORDING HEAD SIGNAL HARNESS
17	LG2259001 запросить цену →	1 RECORDING HEAD POWER HARNESS
18	UF8072001 запросить цену →	3 HEAD SPRING
19	UF9856001 запросить цену →	1 HEAD PROTECTOR
20	LE2609001 запросить цену →	1 PRINTER BASE COVER
21	LE2858001 запросить цену →	1 GROUNDING SPRING L
22	LG2260001 запросить цену →	1 CONTROL PANEL PCB
23	LG2262001 запросить цену →	1 PANEL HARNESS
24	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
25	LE2614001 запросить цену →	1 PANEL COVER
26	LE2617001 запросить цену →	1 SUB COVER
27	U24014001 запросить цену →	2 TAPTITE, CUP S M3.0X6
28	085411215 запросить цену →	7 SCREW, BIND B TITE 4X12
29	LE2636001 запросить цену →	2 BLIND FILM
30	LG2524001 запросить цену →	1 MAIN PCB ASSY
31	U24014001 запросить цену →	2 TAPTITE, CUP S M3.0X6
32	085411215 запросить цену →	2 SCREW, BIND B TITE 4X12
33	UF4759002 запросить цену →	1 PC INTERFACE COVER
34	LE2584001 запросить цену →	4 DECORATIVE SCREW, CP2000/CB200
34	LE2976001 запросить цену →	4 SCREW, CUP M4X14, CP1800 (FAX2000080)
35	LE2615001 запросить цену →	1 PANEL SHEET, CP2000 FOR US
35	LE3016001 запросить цену →	1 PANEL SHEET, CB200 FOR CAN
35	LE3098001 запросить цену →	1 PANEL SHEET, CP1800 FOR US (FAX2000080)
35	LE2499003 запросить цену →	1 PANEL SHEET, CB200 FOR GER/UK/CHE (FAX2000080)

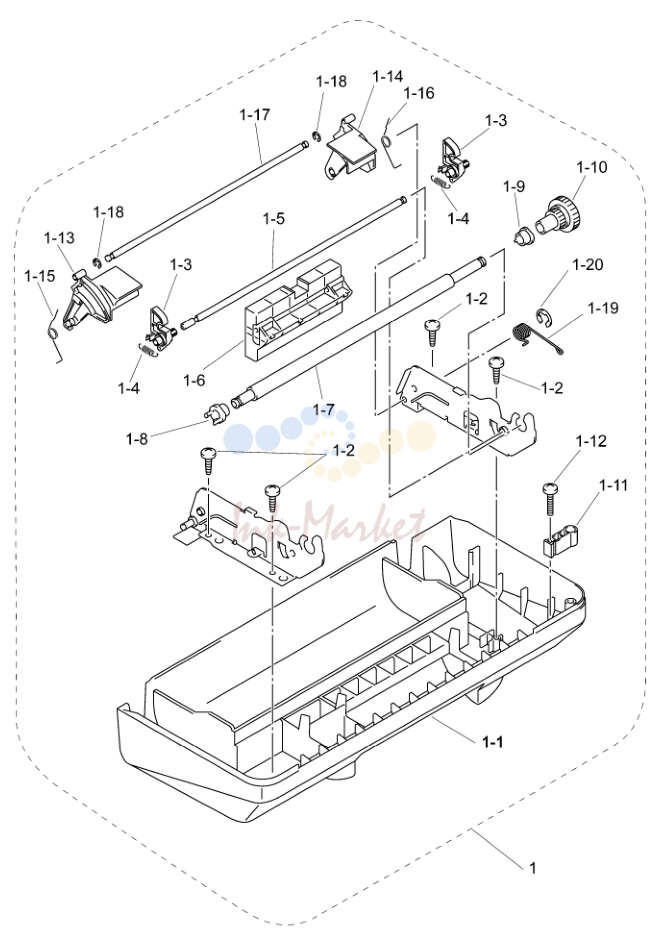

2. List2_PRINTER_2

№	Артикул	Описание
1	LE2618001 запросить цену →	1 PAPER COMPARTMENT COVER ASSY
1-1	LE2619001 запросить цену →	1 PAPER COMPARTMENT COVER
1-2	085411215 запросить цену →	4 SCREW, BIND B TITE 4X12
1-3	LE2626001 запросить цену →	2 LOCK LEVER
1-4	LE2627001 запросить цену →	2 LOCK LEVER SPRING
1-5	LE2628001 запросить цену →	1 LOCK SHAFT
1-6	LE2629001 запросить цену →	1 PAPER COMPARTMENT LATCH
1-7	UF9720001 запросить цену →	1 PLATEN
1-8	UF9722001 запросить цену →	1 PAWLED BUSING L
1-9	UF9723001 запросить цену →	1 BUSHING R
1-10	UF9724001 запросить цену →	1 PLATEN GEAR
1-11	LE2630001 запросить цену →	1 PLATEN STOPPER
1-12	083412015 запросить цену →	1 TAPTITE, PAN B 4X20
1-13	LE2631001 запросить цену →	1 PAPER STOPPER L
1-14	LE2632001 запросить цену →	1 PAPER STOPPER R
1-15	LE2633001 запросить цену →	1 STOPPER SPRING L
1-16	LE2634001 запросить цену →	1 STOPPER SPRING R
1-17	LE2635001 запросить цену →	1 PAPER GUIDE BAR
1-18	048020346 запросить цену →	2 RETAINING RING, E2
1-19	LE2898001 запросить цену →	1 HINGE SPRING
1-20	048050345 запросить цену →	1 RETAINING RING, E5

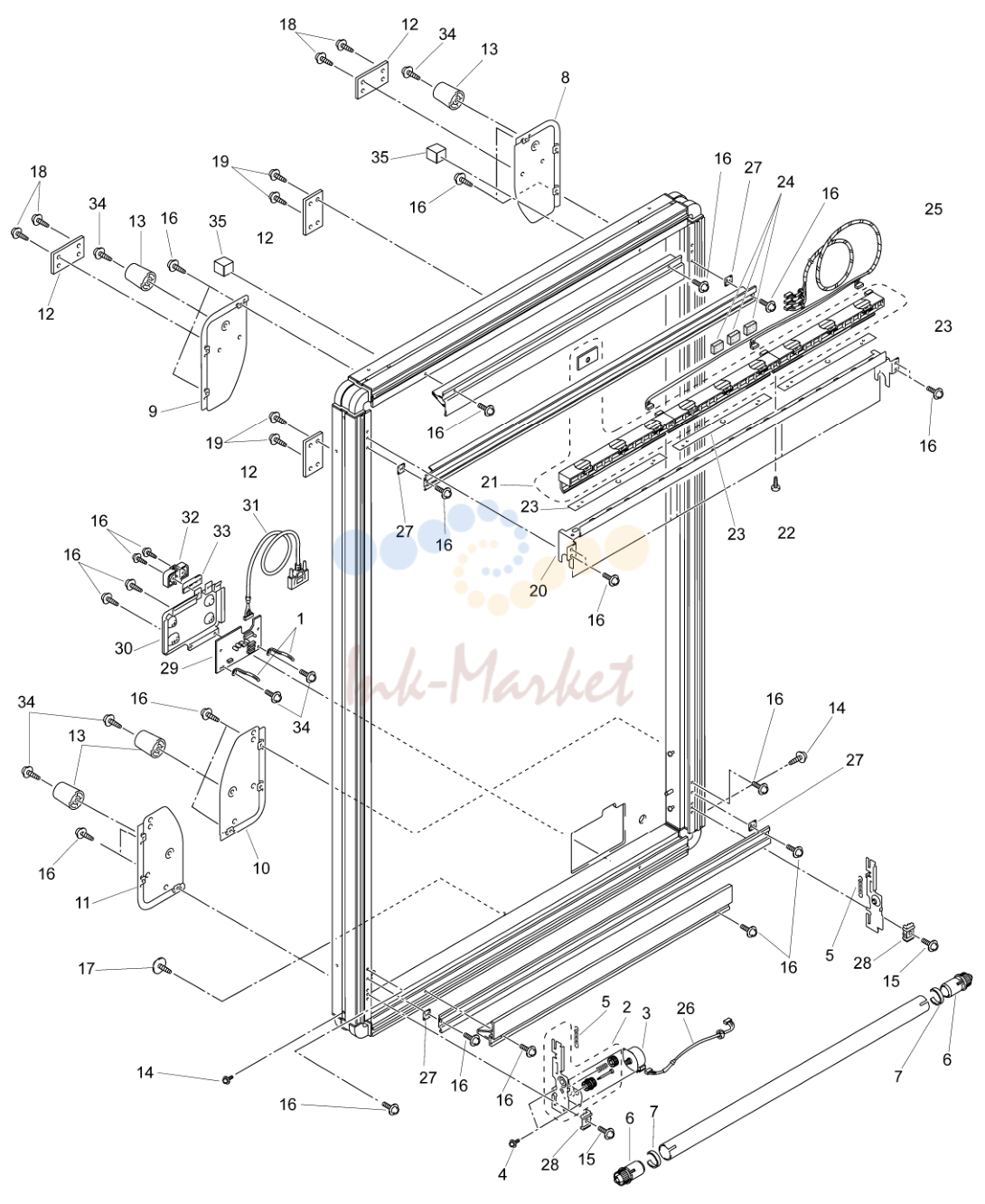

3. List3_BOARD_1

№	Артикул	Описание
1	LE2928001 запросить цену →	2 CABLE CLIP
2	LE2651001 запросить цену →	1 LOWER PIPE HOLDER L ASSY
3	LE2789001 запросить цену →	1 WB MOTOR
4	U09759001 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
5	LE2662001 запросить цену →	2 PIPE HOLDER SPRING
6	LE2668001 запросить цену →	2 PIPE GEAR
7	LE2669001 запросить цену →	2 PIPE SPACER
8	LE2673001 запросить цену →	1 UPPER CORNER PLATE R (PLATE A)
9	LE2674001 запросить цену →	1 UPPER CORNER PLATE L (PLATE B)
10	LE3040001 запросить цену →	1 LOWER CORNER PLATE R (PLATE C)
11	LE3041001 запросить цену →	1 LOWER CORNER PLATE L (PLATE D)
12	LE3035001 запросить цену →	4 DUMMY WALL-MOUNTING BRACKET, CP2000/CB200
12	LE3035001 запросить цену →	2 DUMMY WALL-MOUNTING BRACKET, CP1800 (FAX2000080)
13	LE2738001 запросить цену →	4 BOARD FOOT
14	085310815 запросить цену →	2 TAPTITE, BIND B M3X8
15	087320815 запросить цену →	2 TAPTITE, CUP S M3X8
16	087321016 запросить цену →	26 TAPTITE, CUP S M3X10
17	LE2938001 запросить цену →	1 TAPTITE, WASHER S M3X10
18	LE2975001 запросить цену →	4 SCREW, CUP M4X8
19	LE2976001 запросить цену →	4 SCREW, CUP M4X14
20	LE2678001 запросить цену →	1 CIS FRAME
21	LE3093001 запросить цену →	1 CIS SUPPLY ASSY (INCLUDING 3 CIS UNITS AND RETAINER) (FAX2000047)
22	085310815 запросить цену →	6 TAPTITE, BIND B M3X8
23	LE2679001 запросить цену →	3 TRANSPARENT SHEET (FOR DUST SEAL)
24	UU0275001 запросить цену →	3 HARNESS SPONGE
25	LG2276001 запросить цену →	1 CIS HARNESS (INCLUDING 3 HARNESSES)
26	LG2280001 запросить цену →	1 MOTOR WB HARNESS
27	LE2910001 запросить цену →	4 SPACER
28	LE2682001 запросить цену →	2 PIPE HOLDER STOPPER
29	LG2281001 запросить цену →	1 RELAY PCB ASSY
30	LE2690001 запросить цену →	1 PCB SUPPORT
31	LG2285001 запросить цену →	1 PRINTER INTERFACE CABLE
32	LE2691001 запросить цену →	1 CABLE CLAMP
33	LE2799001 запросить цену →	1 CABLE CLAMP PLATE
34	U24014001 запросить цену →	6 TAPTITE, CUP S M3.0X6
35	LE3059001 запросить цену →	2 STAND SPACER, CP2000/CB200
36	LE3037001 запросить цену →	1 WALL-MOUNTING BRACKET, CP1800 (INCLUDING 2PCS) (FAX2000080)

4. List4_BOARD_2

№	Артикул	Описание
1	LE3020001 запросить цену →	1 WHITE SHEET SUPPLY ASSY (INCLUDING BLACK MARK)
2	LE2670001 запросить цену →	1 SHEET BACKUP BOARD
3	LE2959001 запросить цену →	2 BACKUP BOARD SUPPORT
4	LE2683001 запросить цену →	1 UPPER COVER
5	LE2684001 запросить цену →	1 LOWER COVER
6	LE2685001 запросить цену →	1 SIDE COVER R
7	LE2686001 запросить цену →	1 SIDE COVER L
8	LE2687001 запросить цену →	2 CORNER COVER A
9	LE2688001 запросить цену →	2 CORNER COVER B
10	LE2689001 запросить цену →	6 SHOULDER SCREW
11	084321016 запросить цену →	8 SCREW, FLAT S M3X10
12	087321016 запросить цену →	6 TAPTITE, CUP S M3X10
13	LE3048001 запросить цену →	1 WHITE TAPE

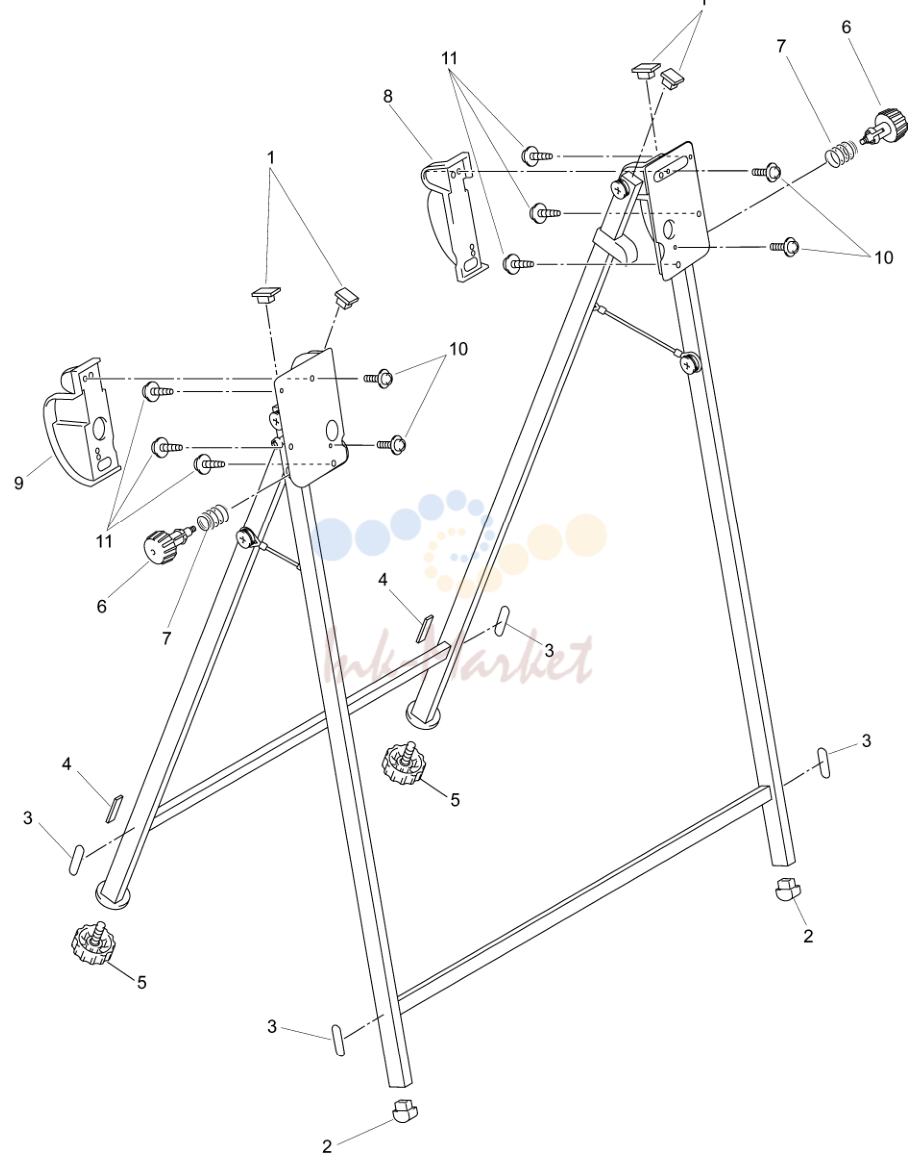

5. List5_STAND

№	Артикул	Описание
1	LE2591001 запросить цену →	2 UPPER CAP
2	LE2702001 запросить цену →	2 LOWER CAP
3	LE2589001 запросить цену →	4 BLIND SEAL
4	LE2868001 запросить цену →	2 PROTECT RUBBER
5	LE2708001 запросить цену →	2 ADJUST FOOT ASSY
6	LE2712001 запросить цену →	2 STAND STOPPER SCREW
7	LE2894001 запросить цену →	2 STAND STOPPER SPRING
8	LE3044001 запросить цену →	1 STAND BASE COVER L (REAR VIEW)
9	LE3045001 запросить цену →	1 STAND BASE COVER R (REAR VIEW)
10	085411215 запросить цену →	4 SCREW, BIND B TITE 4X12
11	LE3055001 запросить цену →	6 SCREW, CUP M4X18

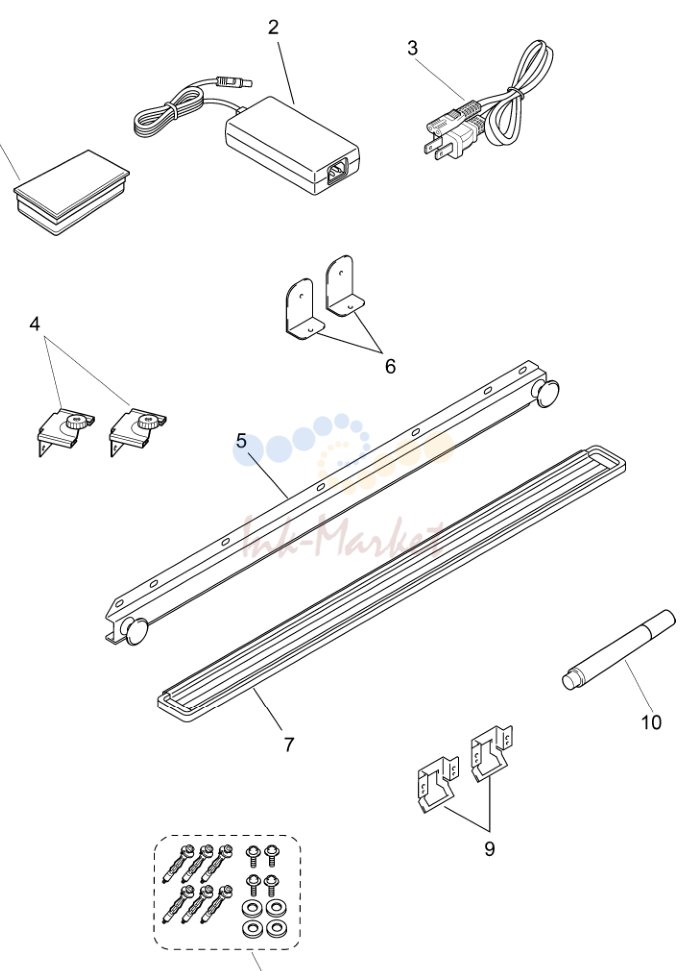

6. List6_ACCESSORIES

№	Артикул	Описание
1	LE2717001 запросить цену →	1 ERASER
2	LG2286001 запросить цену →	1 AC ADAPTOR
3	LG2421001 запросить цену →	1 AC CORD FOR US/CAN
3	LG2453001 запросить цену →	1 AC CORD FOR GER (FAX2000080)
3	LG2454001 запросить цену →	1 AC CORD FOR UK (FAX2000080)
3	LG2455001 запросить цену →	1 AC CORD FOR CHE (FAX2000080)
4	LE2943001 запросить цену →	1 PARTITION-MOUNTING BRACKET (INCLUDING 2PCS)
5	LE2731001 запросить цену →	1 WALL-MOUNTING BAR
6	LE2920001 запросить цену →	1 L-SHAPED BRACKET (INCLUDING 2PCS)
7	LE2800001 запросить цену →	1 TRAY
8	LE2931001 запросить цену →	1 SCREW PACKET
9	LE3037001 запросить цену →	1 WALL-MOUNTING BRACKET (INCLUDING 2PCS), CP2000/CB200
10	LE2721001 запросить цену →	2 MARKER (BLACK)
