Brother Brother HL2140 HL2150 — каталог запчастей со схемами

Содержание

1. FRAME UNIT
2. PAPER FEEDER
3. LASER UNIT
4. PAPER TRAY
5. FUSER UNIT
6. COVERS & LABELS 15
7. MAIN PCB
8. LVPS
9. PACKING MATERIALS

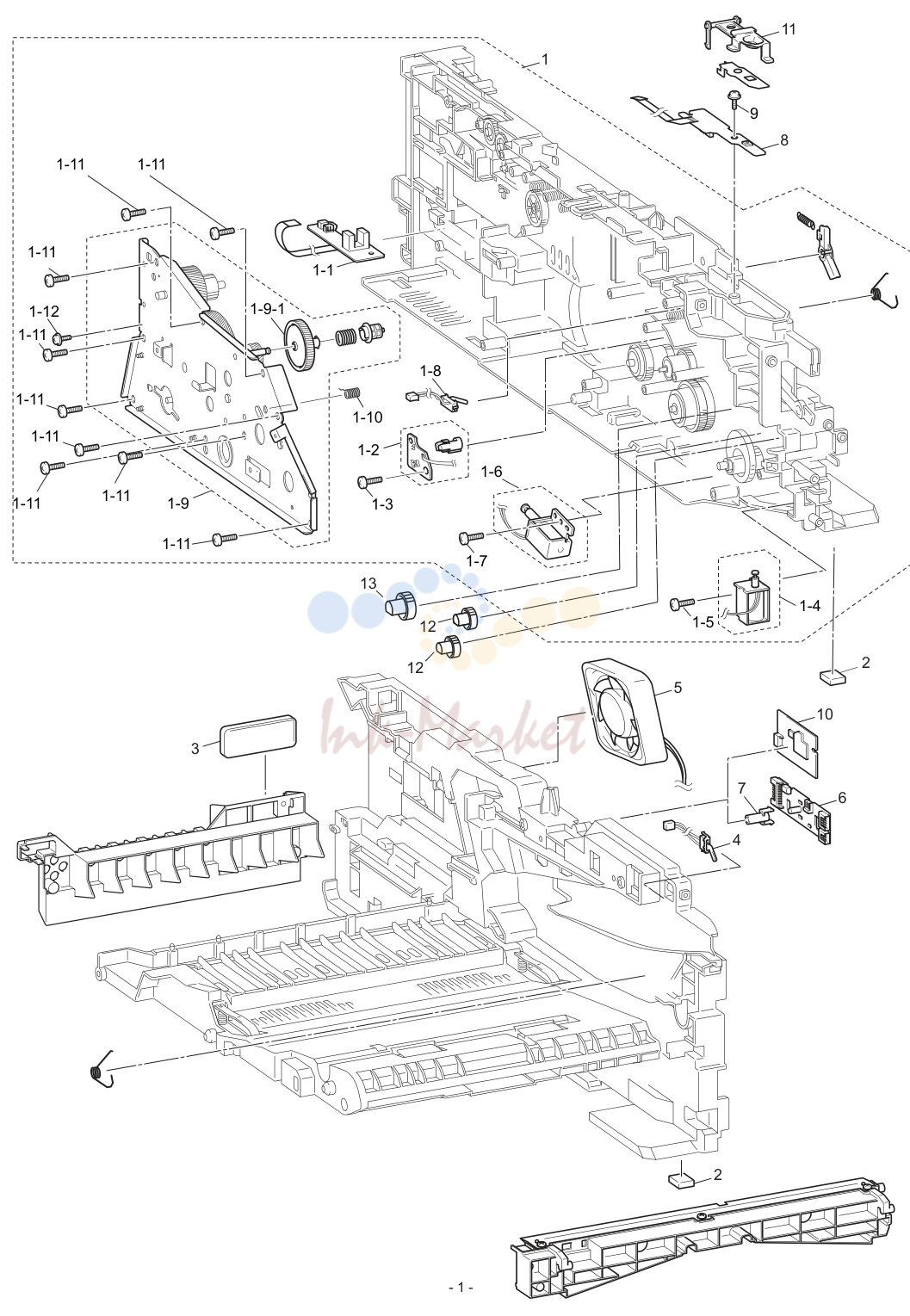

1. FRAME UNIT

№	Артикул	Описание
1	LU2001001 запросить цену →	1 MAIN FRAME L ASSY (HL-2140/2142)
1	LU2345001 запросить цену →	1 MAIN FRAME L ASSY (HL-2150N/2170W)
1-1	LV0060001 запросить цену →	1 EJECT SENSOR PCB ASSY ALL2
1-2	LV0063001 ✓ в наличии	1 TONER SENSOR PCB UNIT ASSY
1-3	085311016 запросить цену →	1 TAPTITE BIND B M3X10
1-4	LU2030001 ✓ в наличии	1 T1 SOLENOID ALL2
1-5	085311016 запросить цену →	1 TAPTITE BIND B M3X10
1-6	LU2036001 ✓ в наличии	1 REGISTRATION SOLENOID ALL2
1-7	085311016 запросить цену →	1 TAPTITE BIND B M3X10
1-8	LM4262001 запросить цену →	1 NEW TONER SENSOR HARNESS ASSY
1-9	LU2704001 запросить цену →	1 DRIVE SUB ASSY ALL2 del
1-9	LU3074001 ✓ в наличии	1 DRIVE SUB ASSY ALL2 S VA (SP) add
1-10	LU2060001 запросить цену →	1 REGISTRATION PENDULUM GEAR SPRING
1-11	085411216 запросить цену →	9 TAPTITE BIND B M4X12
1-12	LM5867001 запросить цену →	1 TAPTITE CUP S M3X6 SR
2	LJ7403001 запросить цену →	2 RUBBER FOOT
3	LM4570001 запросить цену →	1 FILTER ASSY del
3	LU0922001 запросить цену →	1 FILTER 2 ASSY add
4	LU2125001 запросить цену →	1 COVER SENSOR HARNESS ASSY
5	LU2126001 ✓ в наличии	1 FAN MOTOR 60 UNIT
6	LV0066001 запросить цену →	1 TONER LED PCB ASSY ALL2
7	LM4267001 запросить цену →	1 LED HOLDER
8	LV0067001 запросить цену →	1 PANEL PCB ASSY ALL2
9	087310816 запросить цену →	1 TAPTITE CUP B M3X8
10	LT0963001 запросить цену →	1 WIRELESS LAN PCB ASSY (HL-2170W) CHG
11	LU2132001 запросить цену →	1 SW SUPPORTER
12	LU2128001 запросить цену →	2 FEEDER GEAR 17 TERMINAL add
13	LU2129001 запросить цену →	1 REGISTRATION GEAR 25 TERMINAL add

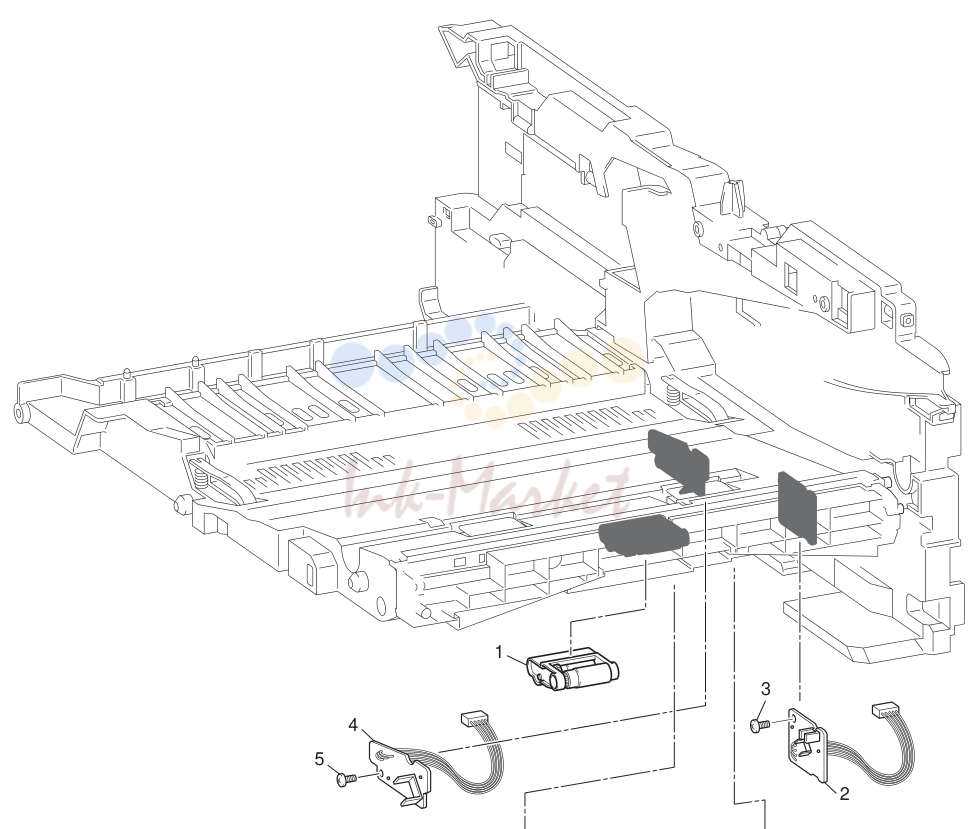

2. PAPER FEEDER

№	Артикул	Описание
1	LU2088001 ✓ в наличии	1 ROLLER HOLDER ASSY
2	LV0061001 запросить цену →	1 REGISTRATION FRONT SENSOR PCB ASSY ALL2
3	085311016 запросить цену →	1 TAPTITE BIND B M3X10
4	LV0062001 запросить цену →	1 REGISTRATION REAR SENSOR PCB ASSY ALL2
5	085311016 запросить цену →	1 TAPTITE BIND B M3X10

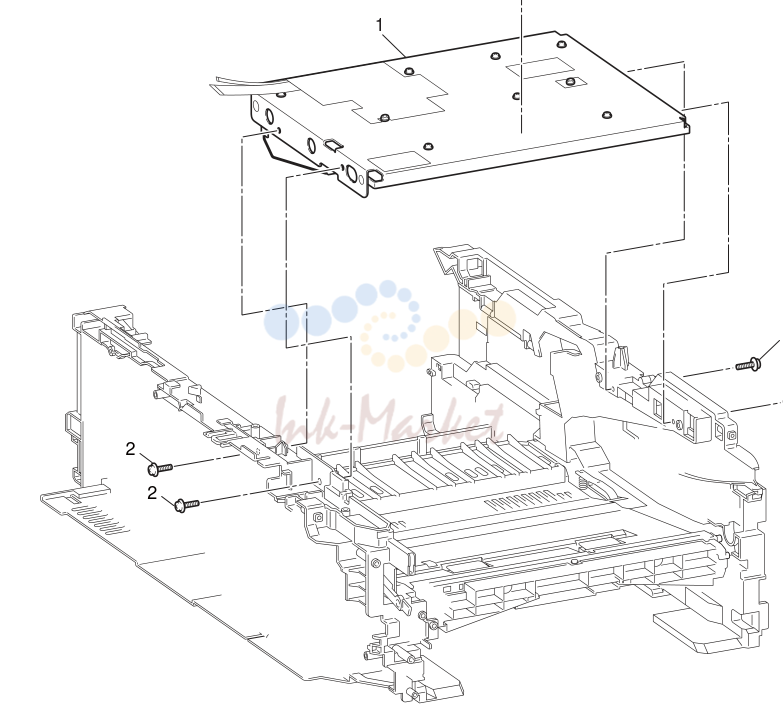

3. LASER UNIT

№	Артикул	Описание
1	LU2375001 запросить цену →	1 LASER UNIT ALL2 (SP)
2	LM5867001 запросить цену →	2 TAPTITE CUP S M3X6 SR
3	LM5867001 запросить цену →	2 TAPTITE CUP S M3X6 SR (HL-2140/2142)
3	LJ0748001 запросить цену →	2 TAPTITE PAN(S/P WASHER)S M3X8 (HL-2150N/2170W)
4	LJ0908001 запросить цену →	1 LASER CAUTION LABEL
4	UL7931001 запросить цену →	1 LASER CAUTION LABEL CHN

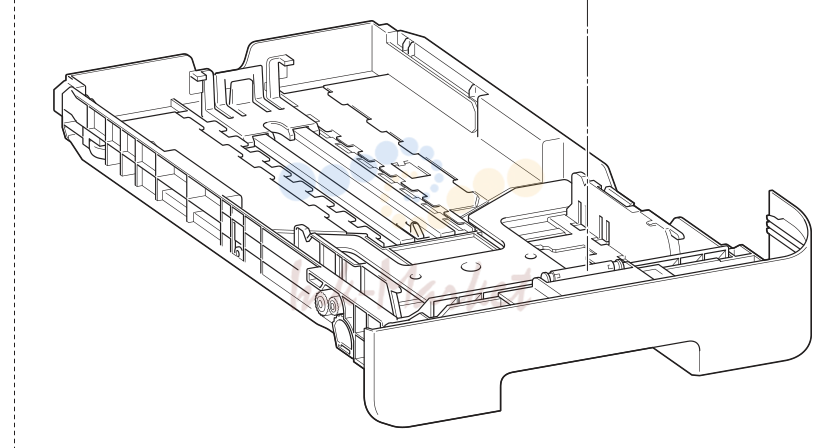

4. PAPER TRAY

№	Артикул	Описание
1	LU2463002 запросить цену →	1 PAPER TRAY UNIT (HL-2140 US/CAN/ARL/NZ/SGP/
1	LU2464002 запросить цену →	1 PAPER TRAY UNIT A4
1	LU2463001 запросить цену →	1 PAPER TRAY UNIT
1	LU2464001 запросить цену →	1 PAPER TRAY UNIT A4
1-1	LU3046001 запросить цену →	1 SEPARATION PAD SPRING 2 chg
1-2	LU3157001 ✓ в наличии	1 SEPARATION PAD ASSY (SP) CHG

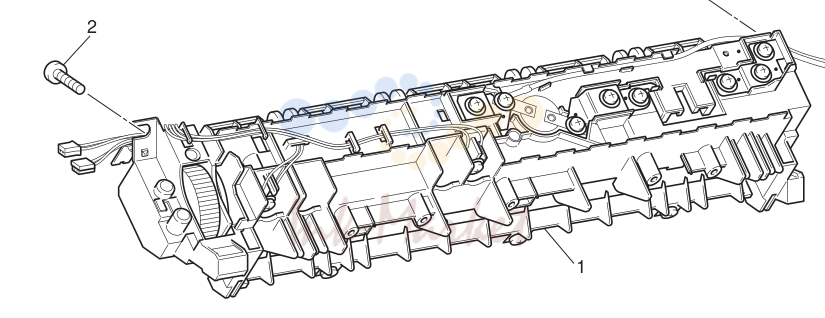

5. FUSER UNIT

№	Артикул	Описание
1	LU2373001 запросить цену →	1 FUSER UNIT 115V (SP)
1	LU2374001 ✓ в наличии	1 FUSER UNIT 230V (SP) (EXCEPT IND)
1	LU2854001 запросить цену →	1 FUSER UNIT 230V IND (SP)
2	LJ0395001 запросить цену →	2 TAPTITE PAN B M4X14 CHG

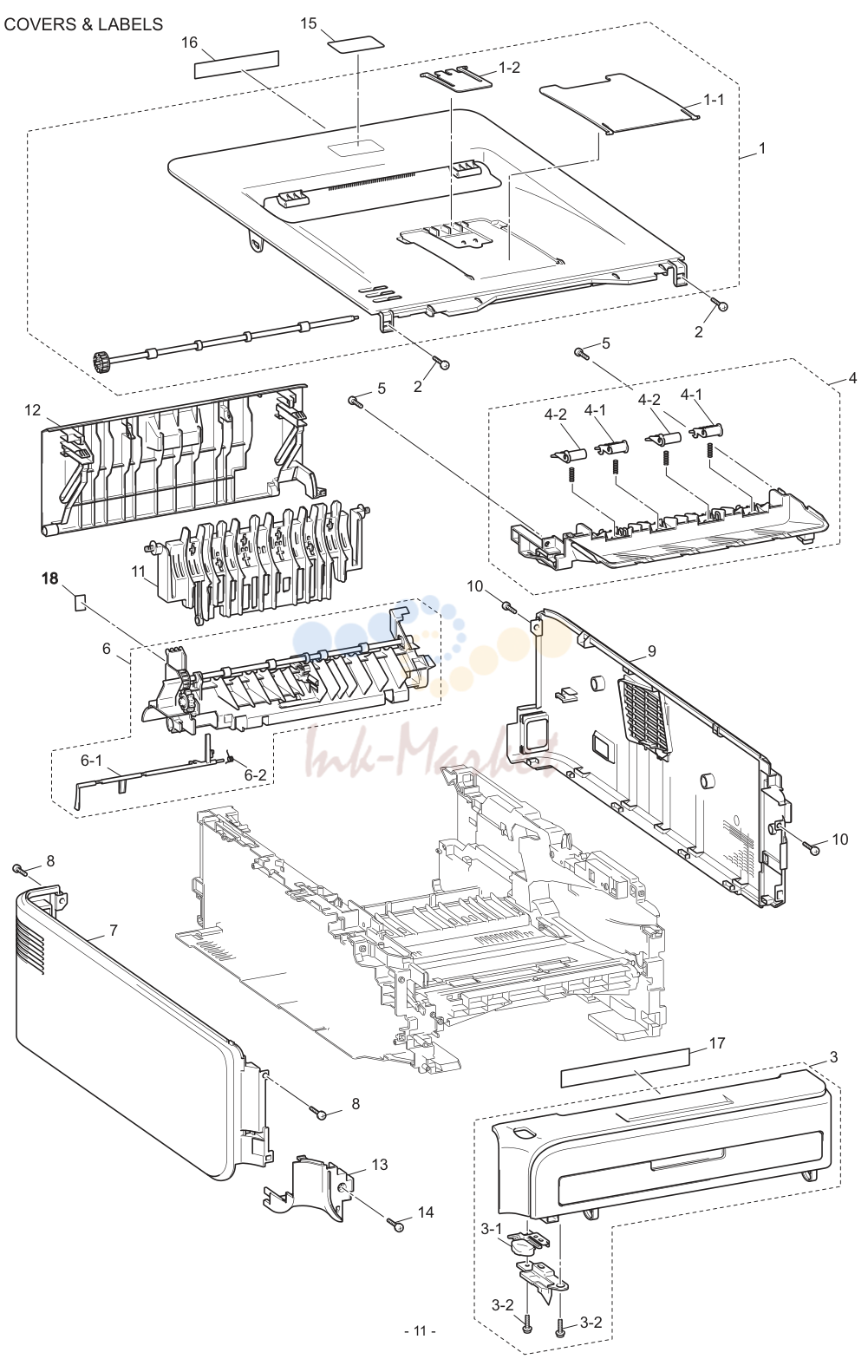

6. COVERS & LABELS 15

№	Артикул	Описание
1	LU2259002 запросить цену →	1 TOP COVER ASSY (HL-2140/2142)
1	LU2259001 запросить цену →	1 TOP COVER ASSY (HL-2150N/2170W)
1-1	LU2222002 запросить цену →	1 SUPPORT FLAP 1 (HL-2140/2142)
1-1	LU2222001 запросить цену →	1 SUPPORT FLAP 1 (HL-2150N/2170W)
1-2	LU2365002 запросить цену →	1 SUPPORT FLAP 2 (HL-2140/2142)
1-2	LU2365001 запросить цену →	1 SUPPORT FLAP 2 (HL-2150N/2170W)
2	085411216 запросить цену →	2 TAPTITE BIND B M4X12
3	LU2223002 запросить цену →	1 FRONT COVER ASSY (HL-2140 EXCEPT CHN/RUS)
3	LU2661002 запросить цену →	1 FRONT COVER ASSY (HL-2140 CHN)
3	LU2802002 запросить цену →	1 FRONT COVER ASSY (HL-2140 RUS)
3	LU2223003 запросить цену →	1 FRONT COVER ASSY (HL-2142 ARL/NZ)
3	LU2802003 запросить цену →	1 FRONT COVER ASSY (HL-2142 RUS)
3	LU2223001 запросить цену →	1 FRONT COVER ASSY
3	LU2661001 запросить цену →	1 FRONT COVER ASSY (HL-2150N/2170W CHN)
3	LU2802001 запросить цену →	1 FRONT COVER ASSY (HL-2150N/2170W RUS)
3-1	LU2225001 запросить цену →	1 SW KEY
3-2	087310816 запросить цену →	2 TAPTITE CUP B M3X8
4	LU2232002 запросить цену →	1 INNER CHUTE ALL2 ASSY (HL-2140/2142)
4	LU2232001 запросить цену →	1 INNER CHUTE ALL2 ASSY (HL-2150N/2170W)
4-1	LU2234001 запросить цену →	2 PINCH ROLLER R ASSY ALL2 ADD
4-2	LU2237001 запросить цену →	2 PINCH ROLLER L ASSY ALL2 ADD
5	085411216 запросить цену →	2 TAPTITE BIND B M4X12
6	LU2241001 запросить цену →	1 FUSER COVER ASSY
6-1	LU2243001 запросить цену →	1 EJECT ACTUATOR
6-2	LM5282001 запросить цену →	1 EJECT ACTUATOR SPRING
7	LU2247002 запросить цену →	1 SIDE COVER L ASSY (HL-2140)
7	LU2247001 запросить цену →	1 SIDE COVER L ASSY (HL-2142/2150N/2170W)
8	085411216 запросить цену →	2 TAPTITE BIND B M4X12
9	LU2249002 запросить цену →	1 SIDE COVER R ASSY (HL-2140)
9	LU2249001 запросить цену →	1 SIDE COVER R ASSY (HL-2142/2150N/2170W)
10	085411216 запросить цену →	2 TAPTITE BIND B M4X12
11	LU0335001 запросить цену →	1 OUTER CHUTE ALL2 ASSY
12	LU2811002 запросить цену →	1 BACK COVER ALL2 (SP) (HL-2140) chg
12	LU2811001 запросить цену →	1 BACK COVER ALL2 (SP) (HL-2142/2150N/2170W) chg
13	LU2252002 запросить цену →	1 CORNER COVER (HL-2140/2142)
13	LU2252001 запросить цену →	1 CORNER COVER (HL-2150N/2170W)
14	085411216 запросить цену →	1 TAPTITE BIND B M4X12
15	LU2326001 запросить цену →	1 MODEL PLATE 2140 (EXCEPT RUS)
15	LU2932001 запросить цену →	1 MODEL PLATE 2140R add
15	LU2822001 запросить цену →	1 MODEL PLATE 2140L
15	LU3065001 запросить цену →	1 MODEL PLATE 2142 ARL/NZ
15	LU2956001 запросить цену →	1 MODEL PLATE 2142R
15	LU2400001 запросить цену →	1 MODEL PLATE 2150N (EXCEPT RUS)
15	LU2933001 запросить цену →	1 MODEL PLATE 2150NR add
15	LU2401001 запросить цену →	1 MODEL PLATE 2170W (EXCEPT CHN/RUS)
15	LU2778001 запросить цену →	1 MODEL PLATE 2170W CHN chg
15	LU2934001 запросить цену →	1 MODEL PLATE 2170WR add
16	LU2257001 запросить цену →	1 PROCESS UNIT OP LABEL ALL2 (US/CAN/ARG/CHI)
16	LU2523001 запросить цену →	1 PROCESS UNIT OP LABEL ALL2
16	LU2660001 запросить цену →	1 PROCESS UNIT OP LABEL ALL2 (CHN) del
17	LU2330001 запросить цену →	1 HEATER CAUTION LABEL REAR ALL2
18	LU2935001 запросить цену →	1 LABEL REAR CHUTE add

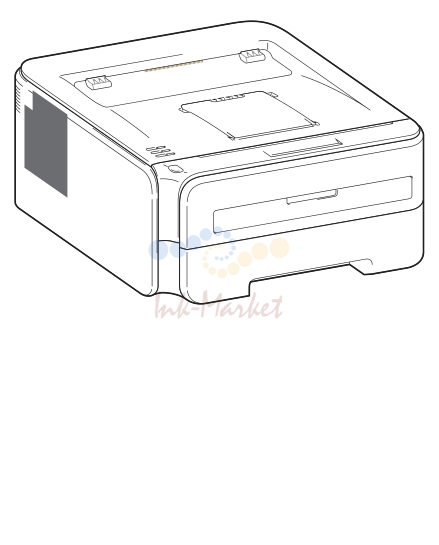

7. MAIN PCB

№	Артикул	Описание
1	LV0050001 запросить цену →	1 MAIN PCB ASSY 2140 (EXCEPT CHN)/2142 B512256
1	LV0127001 запросить цену →	1 MAIN PCB ASSY 2140 (CHN) B512256
1	LV0200001 запросить цену →	1 MAIN PCB ASSY 2140L B512256
1	LV0080001 ✓ в наличии	1 MAIN PCB ASSY 2150N (EXCEPT CHN) B512257
1	LV0128001 запросить цену →	1 MAIN PCB ASSY 2150N (CHN) B512257
1	LV0051001 запросить цену →	1 MAIN PCB ASSY 2170W (US/CAN) B512257
1	LV0094001 запросить цену →	1 MAIN PCB ASSY 2170W (EXCEPT US/CAN/CHN) B512257
1	LV0129001 запросить цену →	1 MAIN PCB ASSY 2170W (CHN) B512257

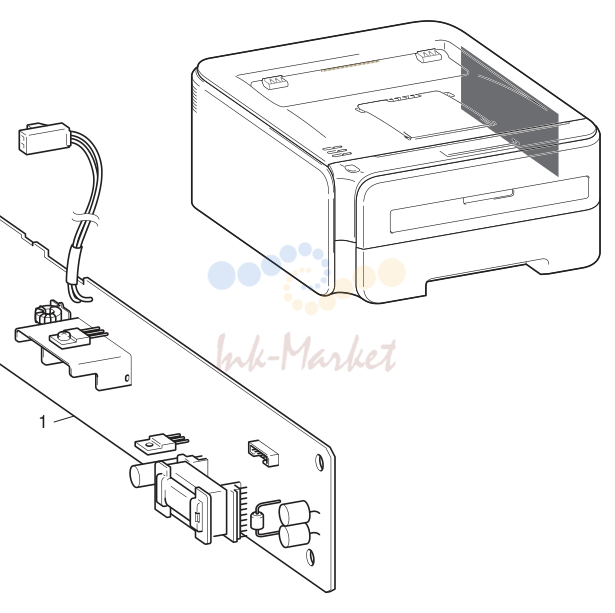

8. LVPS

№	Артикул	Описание
1	LV0056001 запросить цену →	1 PS PCB UNIT ALL2 115V
1	LV0074001 запросить цену →	1 PS PCB UNIT ALL2 230V (EXCEPT CHN/RUS/IND)
1	LV0107001 запросить цену →	1 PS PCB UNIT ALL2 230V (CHN/RUS/IND)
1	LJ9271001 запросить цену →	1 AC CORD ASSY LF UL/CSA 10A
1	LJ9103001 запросить цену →	1 AC CORD ASSY LF VDE
1	LV0392001 запросить цену →	1 AC CORD ASSY LF KOR chg
1	LJ9921001 запросить цену →	1 AC CORD ASSY LF BS/PSB
1	LJ9254001 запросить цену →	1 AC CORD ASSY LF SEV
1	LM9288001 запросить цену →	1 AC CORD ASSY LF ISRAEL
1	LJ9338001 запросить цену →	1 AC CORD ASSY LF CHINA
1	LJ9295001 запросить цену →	1 AC CORD ASSY LF SOUTH AFRICA
1	LJ9256001 запросить цену →	1 AC CORD ASSY LF DEMKO
1	LJ9666001 запросить цену →	1 AC CORD LF SAA
1	LJ9294001 запросить цену →	1 AC CORD ASSY LF CHILE
1	LV0377001 запросить цену →	1 AC CORD ASSY LF IRAM chg
1	LV0213001 запросить цену →	1 AC CORD ASSY LF IND chg
1	LV0388001 запросить цену →	1 AC CORD BAG ASSY LF PERU ADD
1	LU2442001 запросить цену →	1 CD ASSY ALL2 (EXCEPT CHN/EEU/RUS/KOR)
1	LU2644001 запросить цену →	1 CD ASSY ALL2 CHN
1	LU2547001 запросить цену →	1 CD ASSY ALL2 EEU/RUS
1	LU2808001 запросить цену →	1 CD ASSY ALL2 KOR
2	LU3154001 запросить цену →	1 CD ASSY WIN7 (EXCEPT CHN/EEU/RUS/KOR) ADD
2	LU4370001 запросить цену →	1 CD ASSY WIN7 CHN ADD
2	LU4369001 запросить цену →	1 CD ASSY WIN7 EEU/RUS ADD
2	LU3155001 запросить цену →	1 CD ASSY WIN7 KOR ADD
3	LU2479001 запросить цену →	1 SETUP GUIDE 2140 DEN
3	LU2473001 запросить цену →	1 SETUP GUIDE 2140 DUT
3	LU2470001 запросить цену →	1 SETUP GUIDE 2140 ENG
3	LU2480001 запросить цену →	1 SETUP GUIDE 2140 FIN
3	LU2472001 запросить цену →	1 SETUP GUIDE 2140 FRE
3	LU2471001 запросить цену →	1 SETUP GUIDE 2140 GER
3	LU2474001 запросить цену →	1 SETUP GUIDE 2140 ITA
3	LU2477001 запросить цену →	1 SETUP GUIDE 2140 NOR
3	LU2476001 запросить цену →	1 SETUP GUIDE 2140 POR
3	LU2475001 запросить цену →	1 SETUP GUIDE 2140 SPA
3	LU2478001 запросить цену →	1 SETUP GUIDE 2140 SWE
3	LU2490001 запросить цену →	1 SETUP GUIDE 2150N DEN
3	LU2484001 запросить цену →	1 SETUP GUIDE 2150N DUT
3	LU2481001 запросить цену →	1 SETUP GUIDE 2150N ENG
3	LU2491001 запросить цену →	1 SETUP GUIDE 2150N FIN
3	LU2483001 запросить цену →	1 SETUP GUIDE 2150N FRE
3	LU2482001 запросить цену →	1 SETUP GUIDE 2150N GER
3	LU2485001 запросить цену →	1 SETUP GUIDE 2150N ITA
3	LU2488001 запросить цену →	1 SETUP GUIDE 2150N NOR
3	LU2487001 запросить цену →	1 SETUP GUIDE 2150N POR
3	LU2486001 запросить цену →	1 SETUP GUIDE 2150N SPA
3	LU2489001 запросить цену →	1 SETUP GUIDE 2150N SWE
3	LU2501001 запросить цену →	1 SETUP GUIDE 2170W DEN
3	LU2495001 запросить цену →	1 SETUP GUIDE 2170W DUT
3	LU2492001 запросить цену →	1 SETUP GUIDE 2170W ENG
3	LU2502001 запросить цену →	1 SETUP GUIDE 2170W FIN
3	LU2494001 запросить цену →	1 SETUP GUIDE 2170W FRE
3	LU2493001 запросить цену →	1 SETUP GUIDE 2170W GER
3	LU2496001 запросить цену →	1 SETUP GUIDE 2170W ITA
3	LU2499001 запросить цену →	1 SETUP GUIDE 2170W NOR
3	LU2498001 запросить цену →	1 SETUP GUIDE 2170W POR
3	LU2497001 запросить цену →	1 SETUP GUIDE 2170W SPA
3	LU2500001 запросить цену →	1 SETUP GUIDE 2170W SWE
3	LU2700001 запросить цену →	1 SET GUIDE 2140/2142/2150N RUS
3	LU2635001 запросить цену →	1 SET GUIDE 2140/2150N CHN
3	LU2535001 запросить цену →	1 SET GUIDE 2140/2150N CZE/HUN/POL
3	LU2536001 запросить цену →	1 SET GUIDE 2140/2150N ENG/BUL/ROM/SVK
3	LU3064001 запросить цену →	1 SET GUIDE 2142 ARL/NZ
3	LU2636001 запросить цену →	1 SET GUIDE 2170W CHN
3	LU2638001 запросить цену →	1 SET GUIDE 2170W CZE/HUN/POL
3	LU2639001 запросить цену →	1 SET GUIDE 2170W ENG/BUL/ROM/SVK
3	LU2701001 запросить цену →	1 SET GUIDE 2170W RUS
4	LJ9803001 запросить цену →	1 USB CABLE 2.0 (CHN) add
5	LU3100001 запросить цену →	1 DRUM CLEANING SHEET KIT ADD

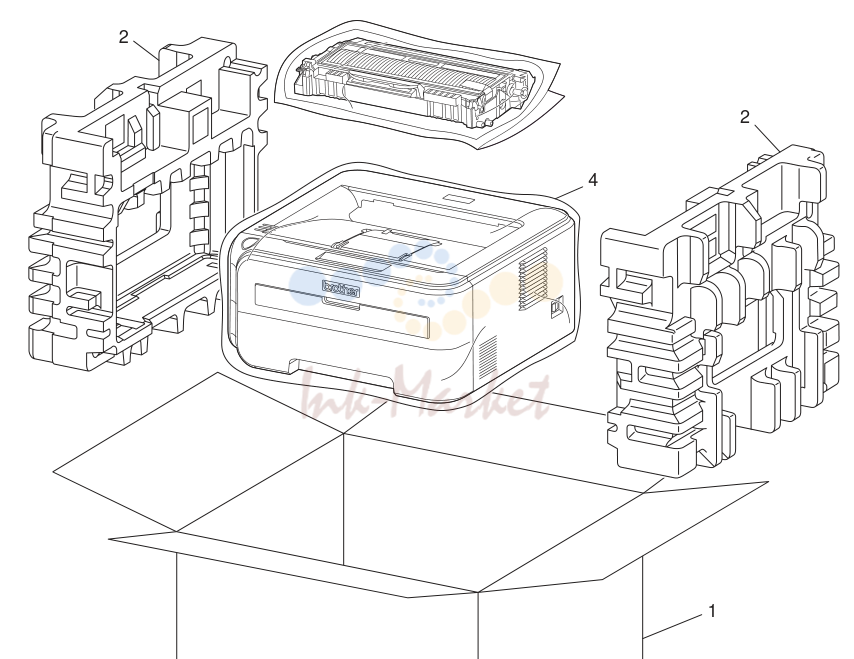

9. PACKING MATERIALS

№	Артикул	Описание
1	LU2543001 запросить цену →	1 CARTON 2140 AP (ARL/NZ/SGP/GULF)
1	LU3173001 запросить цену →	1 CARTON 2140 IND ADD
1	LU2517001 запросить цену →	1 CARTON 2140 CAN
1	LU2647001 запросить цену →	1 CARTON 2140 CHN
1	LU2526001 запросить цену →	1 CARTON 2140 EUR
1	LU2809001 запросить цену →	1 CARTON 2140 KOR
1	LU2786001 запросить цену →	1 CARTON 2140 RUS
1	LU2357001 запросить цену →	1 CARTON 2140 US (US/ARG) chg
1	LU2825001 запросить цену →	1 CARTON 2140L AP
1	LU3067001 запросить цену →	1 CARTON 2142 ARL/NZ
1	LU2957001 запросить цену →	1 CARTON 2142 RUS
1	LU2610001 запросить цену →	1 CARTON 2150N AP (ARL/NZ/SGP/GULF/IND)
1	LU2649001 запросить цену →	1 CARTON 2150N CHN
1	LU2607001 запросить цену →	1 CARTON 2150N EUR
1	LU2787001 запросить цену →	1 CARTON 2150N RUS
1	LU2604001 запросить цену →	1 CARTON 2170W AP (ARL/NZ/SGP/GULF/IND)
1	LU2585001 запросить цену →	1 CARTON 2170W CAN
1	LU2651001 запросить цену →	1 CARTON 2170W CHN
1	LU2599001 запросить цену →	1 CARTON 2170W EUR
1	LU2788001 запросить цену →	1 CARTON 2170W RUS
1	LU2588001 запросить цену →	1 CARTON 2170W US chg
1	LU3153001 запросить цену →	1 CARTON 2170W ARG add
2	LU2321001 запросить цену →	1 POLYSTYRENE PAD ASSY ALL2
3	LU2324001 запросить цену →	1 OPTION CARTON ALL2
4	LJ5590001 запросить цену →	1 BAG 550X650H
