Brother AX 400, AX 410, GX 410 — каталог запчастей со схемами

Содержание

1. NOTES FOR USING THIS PARTS REFERENCE LIST
2. 1 . PAPER METER ASSEMBLY
3. 3 . CHASSIS ATTACHMENTS
4. 5 . CARRIER MECHANISM
5. 6 . COVERS
6. 7 . LABELS
7. 8 . CASES
8. 10 . MAIN PCB ASSEMBLY

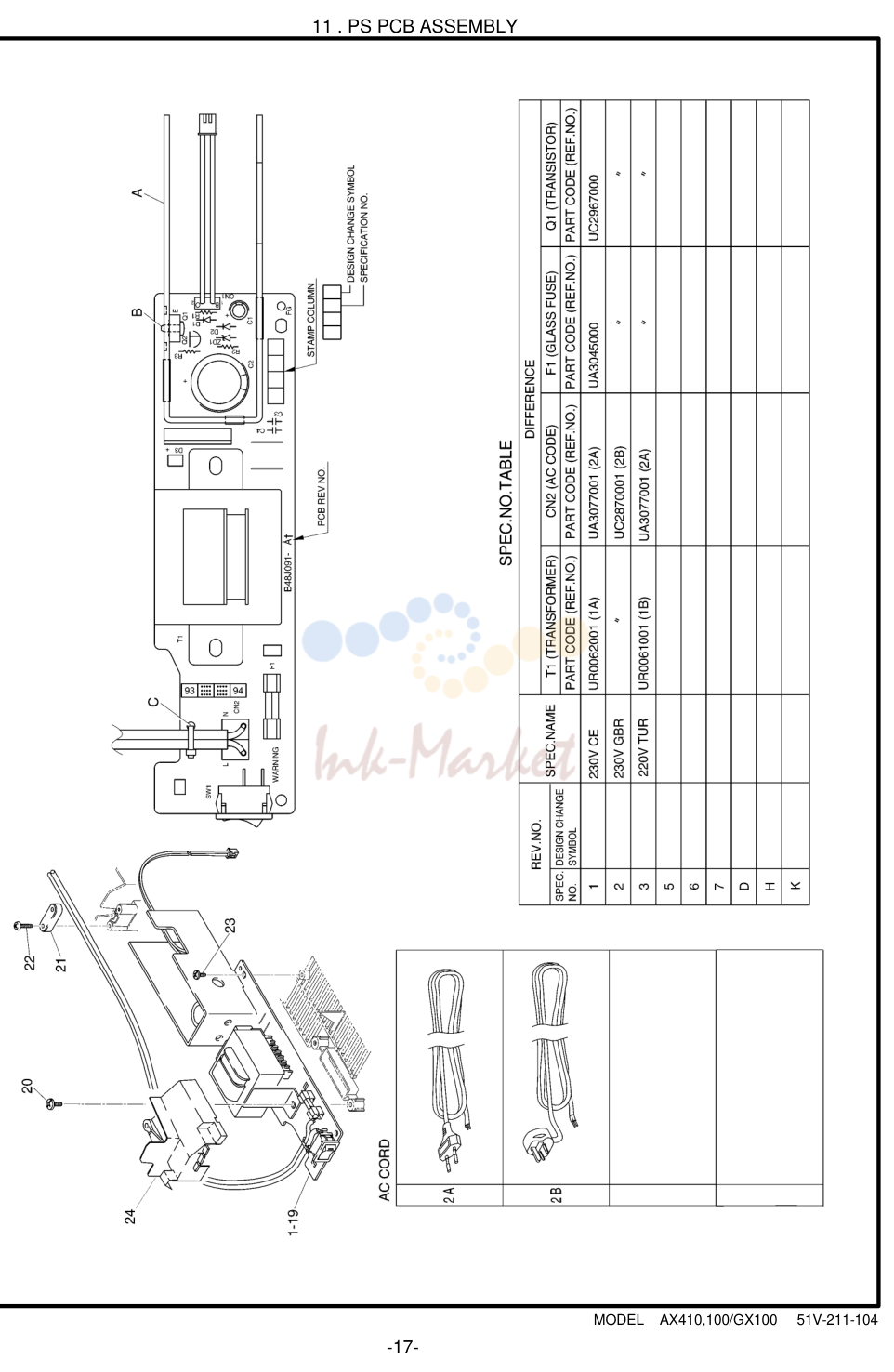

9. 11 . PS PCB ASSEMBLY

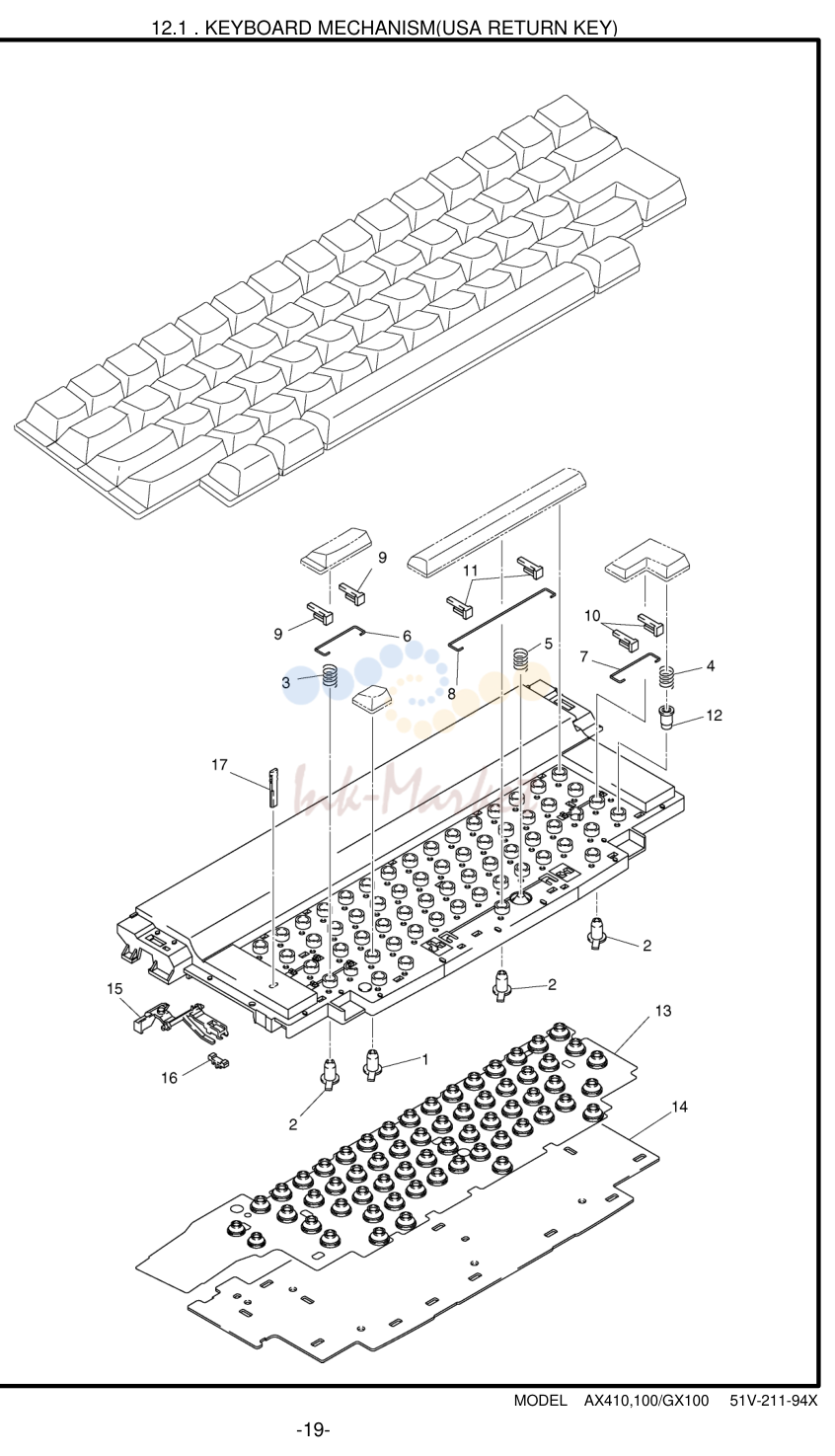

10. 1 . KEYBOARD MECHANISM(USA RETURN KEY)
11. 2A . FUNCTION KEYS/GERMAN (ISO GERMAN-E)

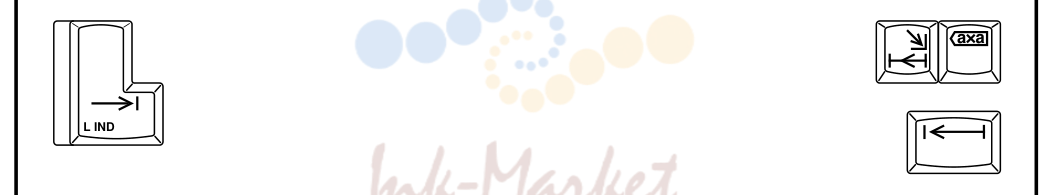

12. 2A . FUNCTION KEYS CHE (ISO EUROPE)

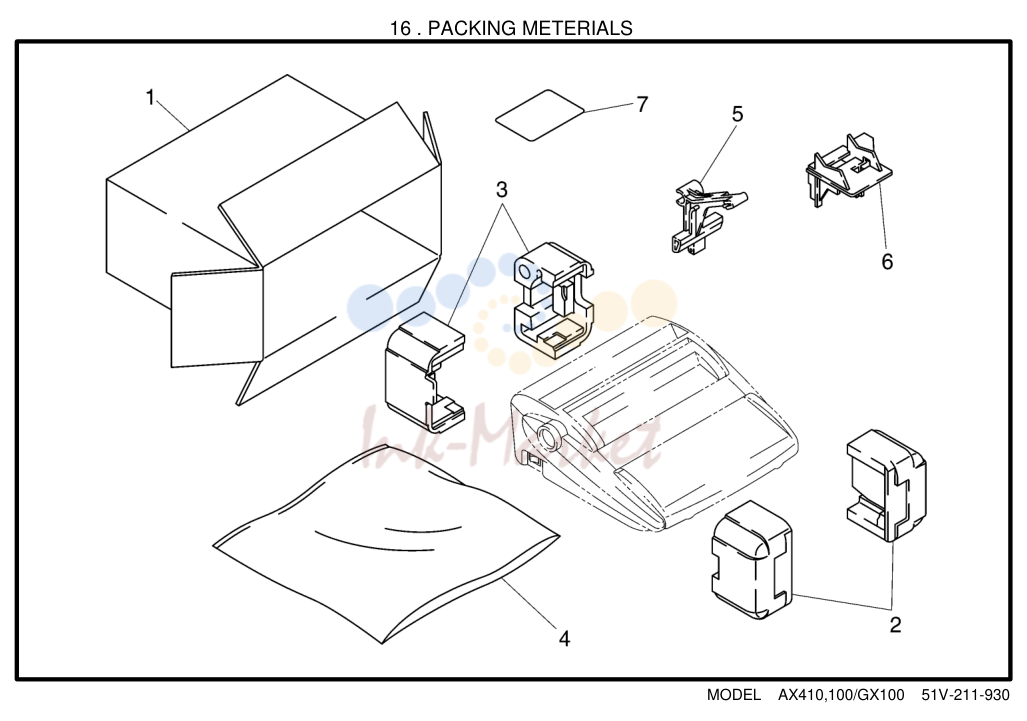

13. 16 . PACKING METERIALS

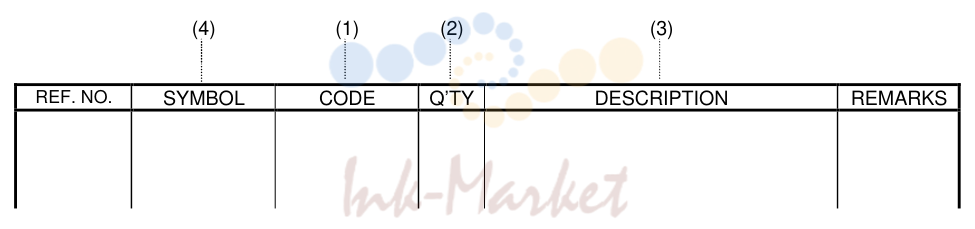

1. NOTES FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Альт. артикул	Описание
1			. PAPER METER ASSEMBLY....................................................................1
2			. PLATEN MECHANISM.............................................................................1
3			. CHASSIS ATTACHMENTS......................................................................3
4			. MOTOR....................................................................................................3
5			. CARRIER MECHANISM...........................................................................5
6			. COVERS..................................................................................................7
7			. LABELS....................................................................................................9
8			. CASES...................................................................................................11
9			. DETECTOR............................................................................................11
10			. MAIN PCB ASSEMBLY........................................................................13
11			. PS PCB ASSEMBLY............................................................................17
12-1			. KEYBOARD MECHANISM (USA RETURN KEY)..............................19
14			.KBCUFUUNIT LIST...............................................................................53
15			. PRINTED MATTERS............................................................................54
16			. PACKING MATERIALS........................................................................56
17			. ADJUSTMENT TOOLS........................................................................58

2. 1 . PAPER METER ASSEMBLY

№	Артикул	Альт. артикул	Описание
1			. PAPER METER ASSEMBLY
1-2	UC5242001 запросить цену →	1PAPER	METER ASSY
1	UC4899001 запросить цену →	1PAPER	METER SUB ASSY
2	UC5240001 запросить цену →		2PW CASSETTE PAD RUBBER
3	UC5139001 запросить цену →		2SCREW, PAN(WASHER) M4X6DA

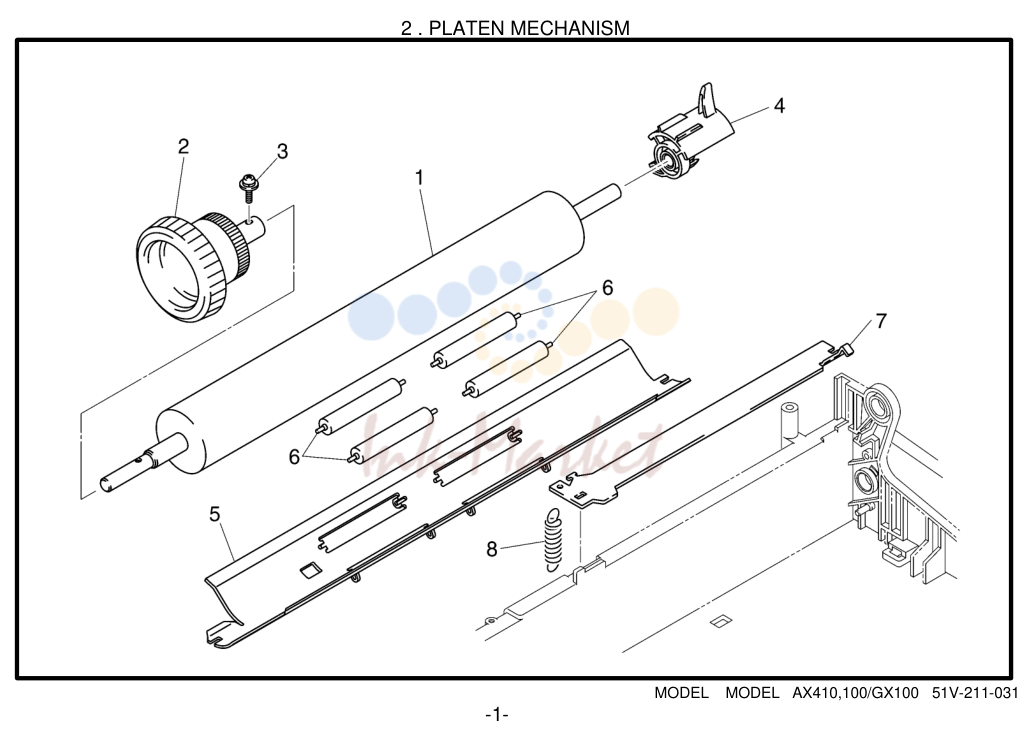

2			. PLATEN MECHANISM
1	UR0007001 запросить цену →	1PLATEN	12S MVO
2	UC4823019 запросить цену →	1PLATEN	KNOB L GRAY1109
2	UC4823023 запросить цену →	1PLATEN	KNOB L GRAY1267(PL100,RS150)
2	UC4823031 запросить цену →	1PLATEN	KNOB L WHITE1397
3	U22702001 запросить цену →		1SCREW, PAN (S/P WASHER) M3X10
4	UC4824021 запросить цену →	1PAPER	RELEASE LEVER
5	UC5318001 запросить цену →	1PAPER	PAN ASSY TF
6	U05656001 запросить цену →	4PAPER	HOLD ROLLER
7	UC4828000 запросить цену →	1PAPER	PAN HOLD PLATE
8	UC4829001 запросить цену →		1SPRING, EXTENSION

3. 3 . CHASSIS ATTACHMENTS

№	Артикул	Альт. артикул	Описание
3			. CHASSIS-ATTACHMENTS
1	UC5026001 запросить цену →	1HEAD	GUIDE SHAFT
2	UA4215000 запросить цену →	1CARRIER	RAIL BEARING B
3	048070345 запросить цену →	2RETAINING	RING, E7
4	UC4830000 запросить цену →		1RACK
5	U22702001 запросить цену →		1SCREW, PAN (S/P WASHER) M3X10
6	UC4902001 запросить цену →	1PLATE	NUT
7	UC4833000 запросить цену →	1GUIDE	RAIL
8	085361015 запросить цену →		1TAPTITE, BIND B M3.5X10
9	UC4834001 запросить цену →		1LF GEAR HOLDER SUB ASSY
10	UC4837000 запросить цену →	1PAPER	FEED IDLE GEAR
11	UC4838001 запросить цену →		1SPRING, EXTENSION
12	060260405 запросить цену →		1SCREW, BIND M2.6X4

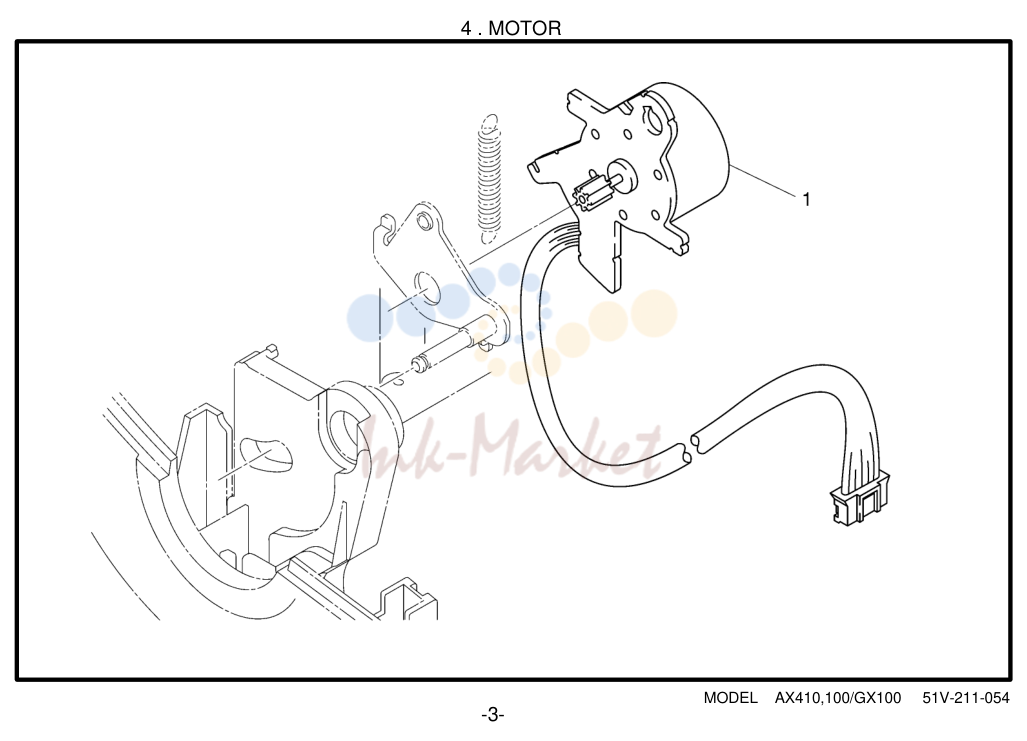

4			. MOTOR
1	UC5001001 запросить цену →	1PAPER	FEED MOTOR

4. 5 . CARRIER MECHANISM

№	Артикул	Альт. артикул	Описание
5			. CARRIER MECHANISM
1-55	UC8417001 запросить цену →	1HEAD	HOLDER UNIT, DELTA HB
1	UC8168001 запросить цену →	1DAISY	WHEEL MOTOR HOLDER
2	UC4843001 запросить цену →	1HAMMER	HOLDER ASSY
3	UC5227001 запросить цену →		2SCREW, BIND (WASHER) M26X5
4	UC4849000 запросить цену →		1PW HOME POSITION LEVER
5	UC8162001 запросить цену →	1DAISY	WHEEL GEAR UNIT
6	U08858001 запросить цену →	1DAISY	WHEEL SUB GEAR
7	U08629001 запросить цену →		1SPRING
8	UC8581001 запросить цену →		1SCREW, FLANGED M2X6
9	UC5348001 запросить цену →	1DAISY	WHEEL MOTOR
10	U12287001 запросить цену →		2TAPTITE, CUP B M2.6X10
11	UC4853001 запросить цену →	1LOCK	LEVER
12	UC5247001 запросить цену →		2SPRING, EXTENSION
13	UC4855001 запросить цену →	1LOCK	SHAFT
14	UC8947000 запросить цену →		1SHAFT
15	UC8858001 запросить цену →	1CLUTCH	ASSY
16	048020346 запросить цену →	1RETAINING	RING, E2
17	UC4866001 запросить цену →	1ARMATURE	ASSY
18	UC4870000 запросить цену →	1SELECT	LEVER
19	UC4871000 запросить цену →		2STOPPER
20	UC4869001 запросить цену →		3SPRING, EXTENSION
22	UC4873001 запросить цену →	1FRICTION	SPRING
23	UC4874000 запросить цену →	1INTERMEDIATE	GEAR
24-25	UC6445001 запросить цену →	1VIBRATION	LEVER ASSY
24	UC6446000 запросить цену →	1VIBRATION	LEVER
25	UC6444000 запросить цену →		1FELT
26	UC4876001 запросить цену →		1SHAFT
27	UC4877001 запросить цену →	1HAMMER	DRIVE CRANK SUB ASSY
28	UC4880001 запросить цену →		1SPRING, EXTENSION
29	UC5225000 запросить цену →		1DC INTERMEDIATE GEAR
30	UC4881001 запросить цену →		1SHAFT
31	UC4882001 запросить цену →	1HAMMER	SOLENOID ASSY
32	571672001 запросить цену →		2SCREW, FLANGED M3X5
33	UC4887001 запросить цену →		1CA MOTOR
34	062260406 запросить цену →		2SCREW, PAN M2.6X4
35	UC4888001 запросить цену →		1CA MOTOR HOLDER SUB ASSY
36	UC4891000 запросить цену →		1CA INTERMEDIATE GEAR
37	048030346 запросить цену →	1RETAINING	RING, E3
38	UC4892001 запросить цену →		1SPRING, EXTENSION
39	UC4895001 запросить цену →	1RIBBON	MOTOR ASSY
40	UC5167001 запросить цену →		2SCREW, PAN (WASHER) M3X5.5B
41	UC5347001 запросить цену →	1SPIRAL	TUBE
42	UC5346001 запросить цену →	1ARMATURE	SHAFT
43	UC5241000 запросить цену →	1DAISY	WHEEL LOCK PLATE
44	0A5300805 запросить цену →		1SCREW, PAN (S/P WASHER) M3X8
45-56	UC5066001 запросить цену →	1RIBBON	VIBRATOR ASSY HB
45	UC5067001 запросить цену →	1RIBBON	VIBRATOR HB
46	UC5021000 запросить цену →	1RIBBON	CASSETTE LOCK RATCHET
47	UC5344000 запросить цену →	1RIBBON	FEED CRANK
48	UC5345001 запросить цену →		1SPRING
49	UC4815000 запросить цену →	1RIBBON	FEED RATCHET WHEEL
50	UC4816000 запросить цену →		1CO SPOOL SPINDLE L
51	UC4817001 запросить цену →		1CO SPRING
52	UC4818000 запросить цену →		1CO SPOOL RATCHET WHEEL
53	UC4819000 запросить цену →		1RV ADJUSTMENT SHAFT
54	574993001 запросить цену →		1TAPTITE, CUP B M3X8A
55	UC4820000 запросить цену →	1RIBBON	VIBRATOR LOCK LEVER
56	UC5248000 запросить цену →		1O RING
57	UC5232001 запросить цену →		1SPRING

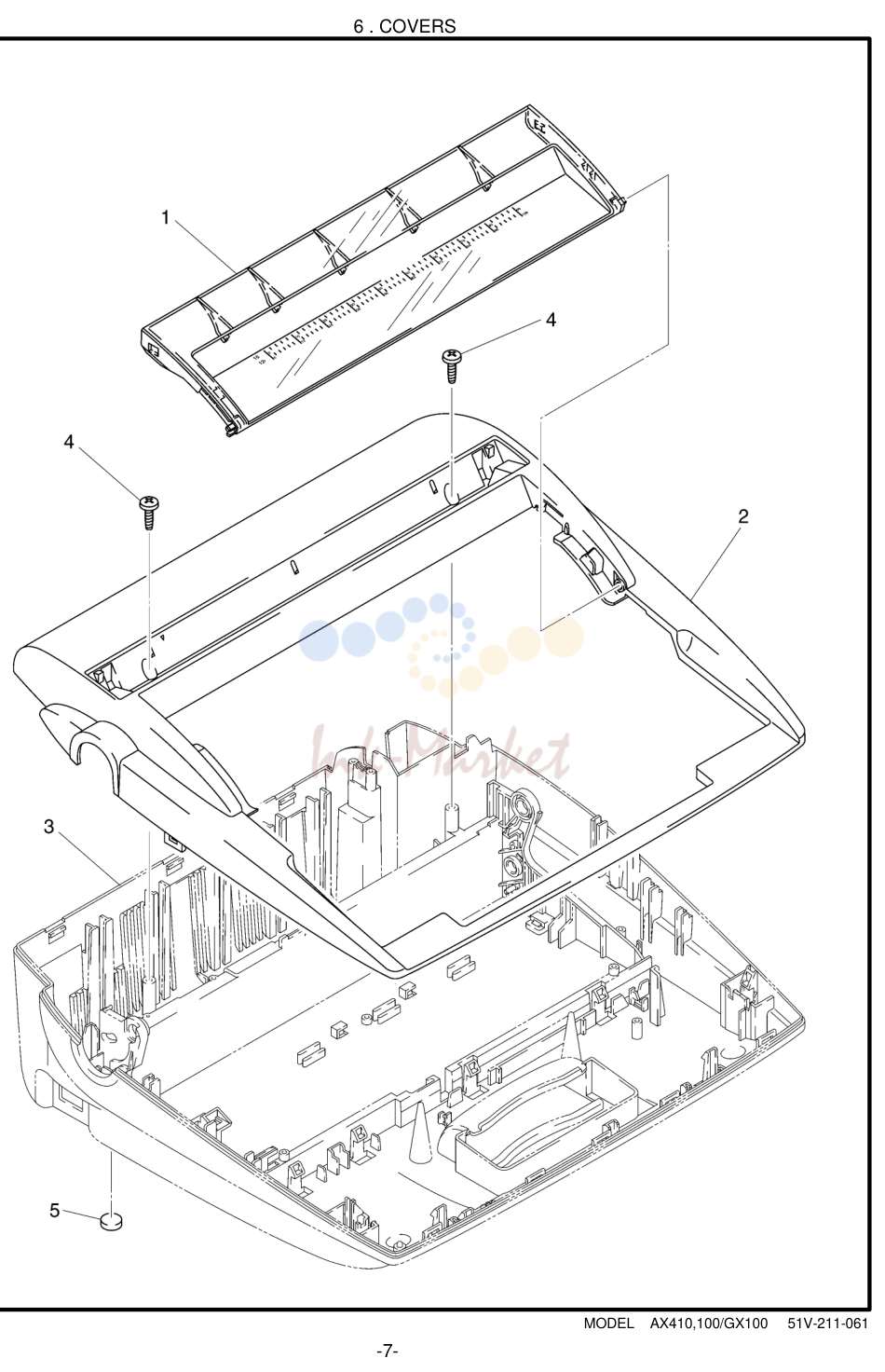

5. 6 . COVERS

№	Артикул	Альт. артикул	Описание
6			. COVERS
1	UC5029002 запросить цену →		1TOP COVER UK
2	UR0056023 запросить цену →	1BODY	COVER H UK GRAY1267(PL100,RS150)
2	UR0056031 запросить цену →	1BODY	COVER H UK WHITE1397
2	UR0056019 запросить цену →	1BODY	COVER H UK GRAY1109
3	UR0057019 запросить цену →	1BOTTOM	COVER H UK GRAY1109
3	UR0057023 запросить цену →	1BOTTOM	COVER H UK GRAY1267
3	UR0057031 запросить цену →	1BOTTOM	COVER H UK WHITE1397
3	UR0058023 запросить цену →	1BOTTOM	COVER H UK NB GRAY1267(PL100,RS150)
3	UR0058031 запросить цену →	1BOTTOM	COVER H UK NB WHITE1397
4	085411615 запросить цену →		2TAPTITE, BIND B M4X16
5	U41192001 запросить цену →	2FELT	FOOT

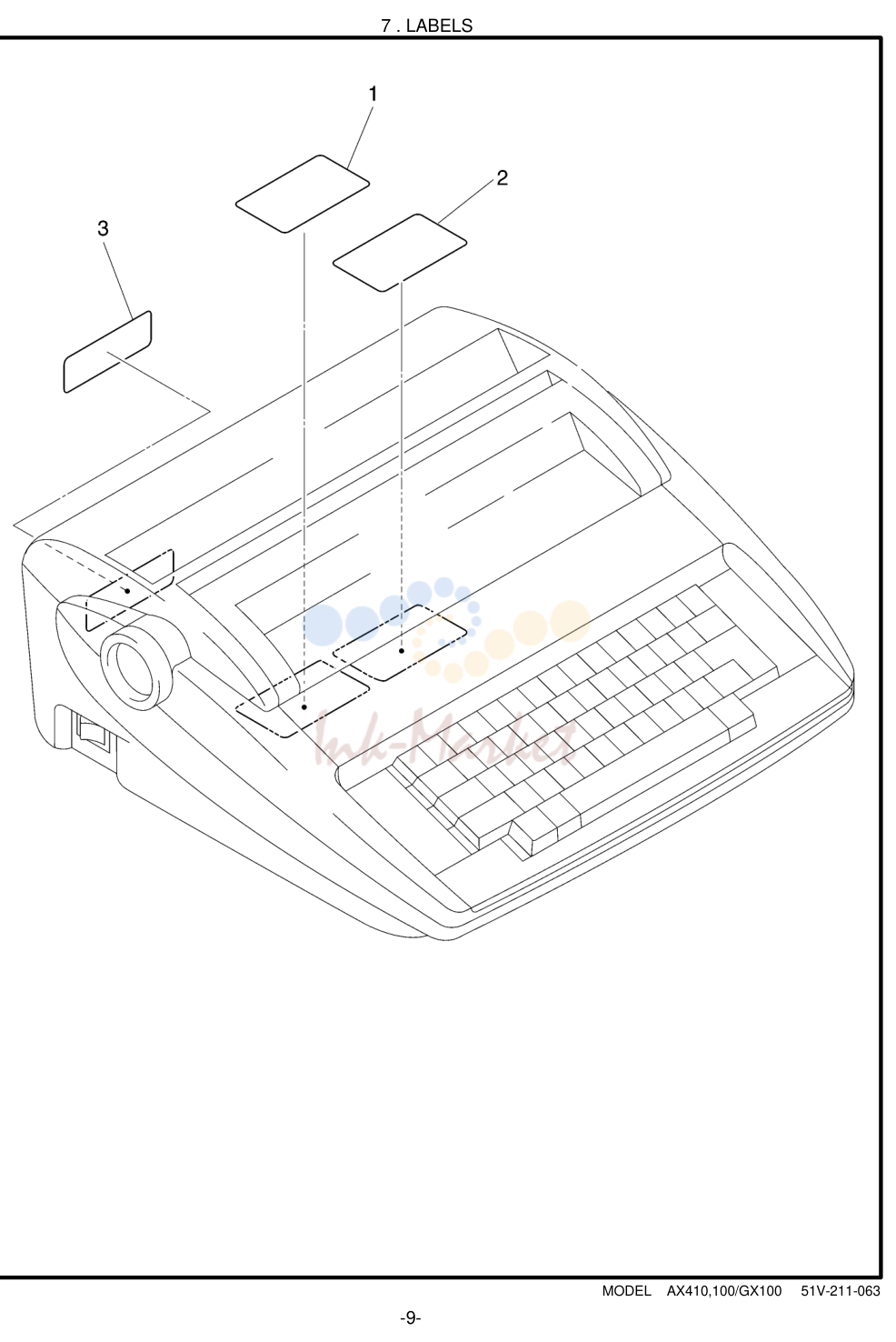

6. 7 . LABELS

№	Артикул	Альт. артикул	Описание
7			. LABELS TW2000013
1	UC7802001 запросить цену →	1ATTENTION	LABEL (NOBRO)
1	UC5056001 запросить цену →	1ATTENTION	LABEL
2	UA7477001 запросить цену →	1CAUTION	LABEL, ITA
3	LC0184001 запросить цену →	1RATING	LABEL, AX410 240 BS CE
3	LC0187001 запросить цену →	1RATING	LABEL, GX100 240 BS CE
3	LC0189001 запросить цену →	1RATING	LABEL, AX100 240 BS CE
3	UC7804001 запросить цену →	1RATING	LABEL, CBM RS150 230V
3	UC9109001 запросить цену →	1RATING	LABEL, AX410 230V
3	UC9110001 запросить цену →	1RATING	LABEL, AX410 220V 5/6
3	UR0326001 запросить цену →	1RATING	LABEL, AX410 230V GOST
3	UC9112001 запросить цену →	1RATING	LABEL, AX410 230V DEM
3	UC9113001 запросить цену →	1RATING	LABEL, AX410 230V VDE
3	UC9114001 запросить цену →	1RATING	LABEL, AX410 230V OVE
3	UC9116001 запросить цену →	1RATING	LABEL, AX410 230V SEM
3	UC9117001 запросить цену →	1RATING	LABEL, AX410 230V NEM
3	UC9119001 запросить цену →	1RATING	LABEL, GX100 230V
3	UC9120001 запросить цену →	1RATING	LABEL, GX100 230V FEM
3	UC9121001 запросить цену →	1RATING	LABEL, GX100 230V DEM
3	UC9122001 запросить цену →	1RATING	LABEL, GX100 230V VDE
3	UC9124001 запросить цену →	1RATING	LABEL, GX100 230V SEM
3	UC9126001 запросить цену →	1RATING	LABEL, AX400 230V
3	UC9127001 запросить цену →	1RATING	LABEL, AX400 230V VDE
3	UC9129001 запросить цену →	1RATING	LABEL, AX400 230V SEV
3	UC9130001 запросить цену →	1RATING	LABEL, AX400 240V BS
3	UC9345001 запросить цену →	1RATING	LABEL, M.OFF DW410 SEV
3	UC9407001 запросить цену →	1RATING	LABEL, AX100 230V
3	UC9408001 запросить цену →	1RATING	LABEL, AX100 FEM
3	UC9409001 запросить цену →	1RATING	LABEL, AX100 DEM
3	UC9410001 запросить цену →	1RATING	LABEL, AX100 VDE
3	UC9411001 запросить цену →	1RATING	LABEL, AX100 OVE
3	UC9413001 запросить цену →	1RATING	LABEL, AX100 SEM
3	UC9414001 запросить цену →	1RATING	LABEL, AX100 NEM
3	UC9443001 запросить цену →	1RATING	LABEL, BRO30 230V
3	UR0120001 запросить цену →	1RATING	LABEL,CBM PL100 230V #2

7. 8 . CASES

№	Артикул	Описание
8		. CASES
1	UC5756023 запросить цену →	1LID CASE UK GRAY1267 (NOBRO)
1	UC5756031 запросить цену →	1LID CASE UK WHITE1397 (NOBRO)
1	UC5025031 запросить цену →	1LID CASE UK WHITE1397
1	UC5025019 запросить цену →	1LID CASE UK *GRAY1109

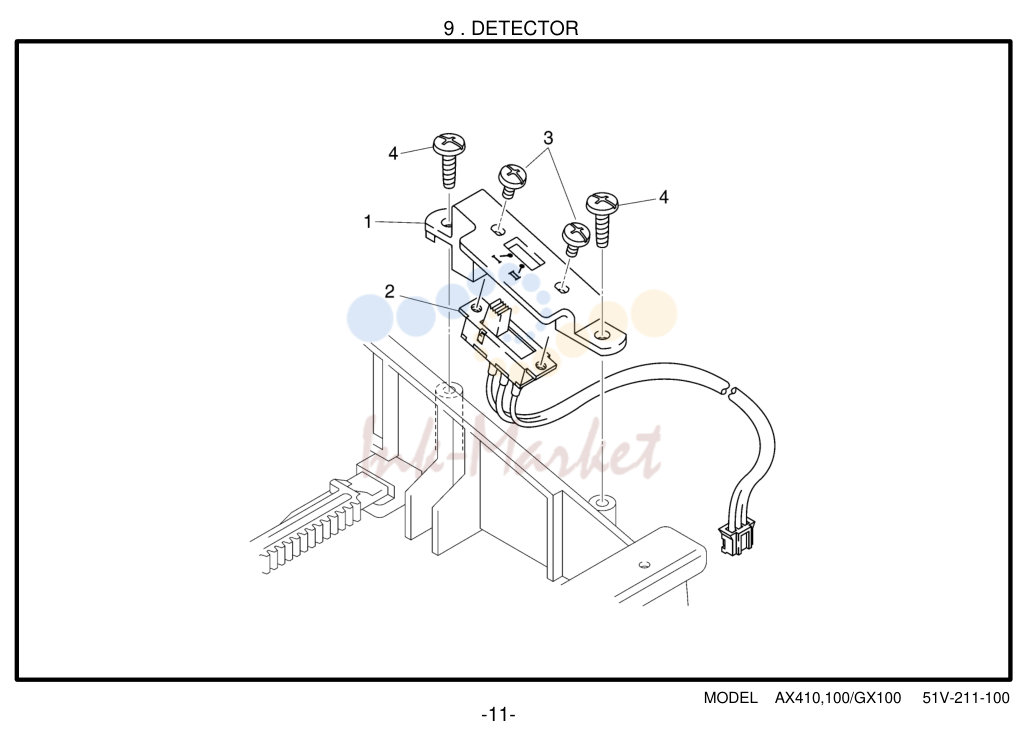

9		. DETECTOR
1-3	UC5010001 запросить цену →	1KB SWITCH HOLDER ASSY
1	UC5154001 запросить цену →	1KB SWITCH HOLDER
2	UC4910001 запросить цену →	1KB SWITCH ASSY
3	060020416 запросить цену →	2SCREW, BIND M2X4
4	U06923003 запросить цену →	2TAPTITE, BIND B M3X10

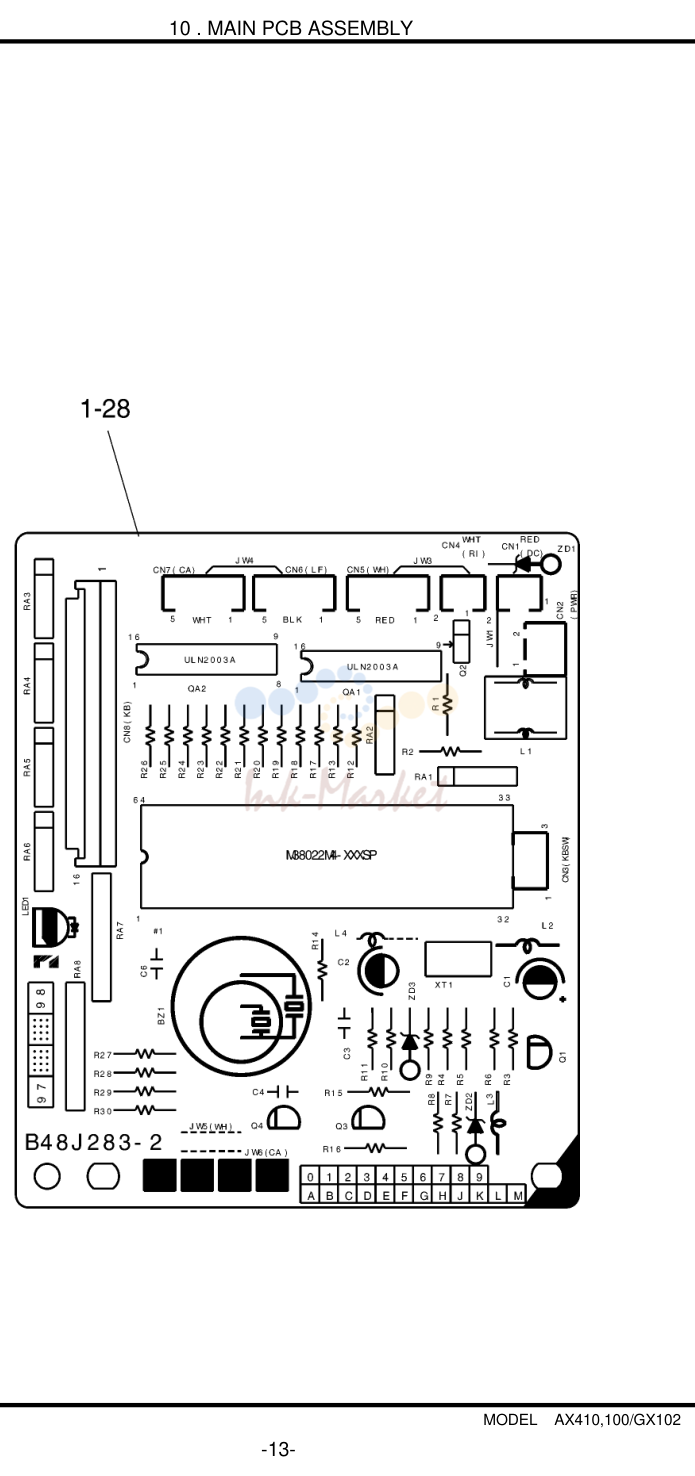

8. 10 . MAIN PCB ASSEMBLY

№	Артикул	Альт. артикул	Описание
10			. MAIN PCB ASSEMBLY
1-28	B48J283-211E запросить цену →	UC9050011	1 MAIN PCB ASSY X-2 (SP) RUS/INT-CBM
1-28	B48J283-212E запросить цену →	UC9050012	1 MAIN PCB ASSY X-2 (SP) BGR/INT
1-28	B48J283-213E запросить цену →	UC9050013	1 MAIN PCB ASSY X-2 (SP) FRENCH-P
1-28	B48J283-214E запросить цену →	UC9050014	1 MAIN PCB ASSY X-2 (SP) FIN-F/R
1-28	B48J283-215E запросить цену →	UC9050015	1 MAIN PCB ASSY X-2 (SP) YUG
1-28	B48J283-216E запросить цену →	UC9050016	1 MAIN PCB ASSY X-2 (SP) CZECH
1-28	B48J283-217E запросить цену →	UC9050017	1 MAIN PCB ASSY X-2 (SP) FRENCH-M
1-28	B48J283-218E запросить цену →	UC9050018	1 MAIN PCB ASSY X-2 (SP) LATVIA/RUS-CBM
1-28	B48J283-219E запросить цену →	UC9050019	1 MAIN PCB ASSY X-2 (SP) CYPRUS
1-28	B48J283-220E запросить цену →	UC9050020	1 MAIN PCB ASSY X-2 (SP) GBR.ENG-P
1-28	B48J283-221E запросить цену →	UC9050021	1 MAIN PCB ASSY X-2 (SP) DUTCH-P
1-28	B48J283-222E запросить цену →	UC9050022	1 MAIN PCB ASSY X-2 (SP) ZAF
1-28	B48J283-223E запросить цену →	UC9050023	1 MAIN PCB ASSY X-2 (SP) DANISH
1-28	B48J283-224E запросить цену →	UC9050024	1 MAIN PCB ASSY X-2 (SP) ITALIAN
1-28	B48J283-225E запросить цену →	UC9050025	1 MAIN PCB ASSY X-2 (SP) ESP.SPA2
1-28	B48J283-226E запросить цену →	UC9050026	1 MAIN PCB ASSY X-2 (SP) GBR.ENG-M
1-28	B48J283-227E запросить цену →	UC9050027	1 MAIN PCB ASSY X-2 (SP) DNK-M
1-28	B48J283-228E запросить цену →	UC9050028	1 MAIN PCB ASSY X-2 (SP) ITA-M
1-28	B48J283-229E запросить цену →	UC9050029	1 MAIN PCB ASSY X-2 (SP) ESP.SPA2-M
1-28	B48J283-230E запросить цену →	UC9050030	1 MAIN PCB ASSY X-2 (SP) NOR-M
1-28	B48J283-234E запросить цену →	UC9050034	1 MAIN PCB ASSY X-2 (SP) SWE-M
1-28	B48J283-235E запросить цену →	UC9050035	1 MAIN PCB ASSY X-2 (SP) FIN-L/R-M
1-28	B48J283-253E запросить цену →	UC9050053	1 MAIN PCB ASSY X-2 (SP) RUMANIAN
1-28	B48J283-254E запросить цену →	UC9050054	1 MAIN PCB ASSY X-2 (SP) EST.E/R
1-28	B48J283-256E запросить цену →	UC9050056	1 MAIN PCB ASSY X-2 (SP) DUTCH-M
1-28	B48J283-260E запросить цену →	UC9050060	1 MAIN PCB ASSY X-2 (SP) GERMAN-P
1-28	B48J283-261E запросить цену →	UC9050061	1 MAIN PCB ASSY X-2 (SP) NOR
1-28	B48J283-262E запросить цену →	UC9050062	1 MAIN PCB ASSY X-2 (SP) ISL
1-28	B48J283-264E запросить цену →	UC9050064	1 MAIN PCB ASSY X-2 (SP) HUN
1-28	B48J283-265E запросить цену →	UC9050065	1 MAIN PCB ASSY X-2 (SP) SWEDISH
1-28	B48J283-266E запросить цену →	UC9050066	1 MAIN PCB ASSY X-2 (SP) GERMAN-M
1-28	B48J283-270E запросить цену →	UC9050070	1 MAIN PCB ASSY X-2 (SP) CHE.G/F-P
1-28	B48J283-271E запросить цену →	UC9050071	1 MAIN PCB ASSY X-2 (SP) LAT/GRE
1-28	B48J283-272E запросить цену →	UC9050072	1 MAIN PCB ASSY X-2 (SP) PRT
1-28	B48J283-273E запросить цену →	UC9050073	1 MAIN PCB ASSY X-2 (SP) TURKISH
1-28	B48J283-274E запросить цену →	UC9050074	1 MAIN PCB ASSY X-2 (SP) POLISH
1-28	B48J283-276E запросить цену →	UC9050076	1 MAIN PCB ASSY X-2 (SP) CHE.G/F-M
1-28	B48J283-277E запросить цену →	UC9050077	1 MAIN PCB ASSY X-2 (SP) RUS/INT-M
1-28	B48J283-278E запросить цену →	UC9050078	1 MAIN PCB ASSY X-2 (SP) POL-M
1			#1 UC9799000 1 MCU:M38024M6-282
2			QA1,2 UC3629000 2 TRANSISTOR AR:ULN2003A
3			Q1 UC4987000 1 TRANSISTOR, :2SC458C
4			Q2 U36679000 1 TRANSISTOR, :2SD2010
5			Q3,4 UC2894000 2 TRANSISTOR, :2SC1740S
6			ZD3 U15779000 1 DIODE, ZENER:HZ5C3
7			ZD2 UC4983000 1 DIODE, ZENER:HZ6B1
8			ZD1 UC4984000 1 DIODE, ZENER:HZ36-1
9			LED1 U17781000 1 DIODE, LIGHT EMIT SEL2210S
10			XT1 U16927000 1 CERAMIC OSCILLATOR, 8.00MHZ
11			BZ1 UC8629000 1 BUZZER:CD11PA-XZ
12			C3,4,6 U10389000 3 CAPACITOR, CERAMIC 25B104Z-249
13			C1,2 Y42202592 2 CAPACITOR, ALUM-ELEC 16B220
14			R3,12,13,18,19,20, 090221120 9 FIXED RESISTOR, D-A14YJ221
15			R27,28 090681120 2 FIXED RESISTOR, D-A14YJ681
16			R1,6 090102120 2 FIXED RESISTOR, D-A14YJ102
17			R9 090152120 1 FIXED RESISTOR, D-A14YJ152
18			R16 090222120 1 FIXED RESISTOR, D-A14YJ222
19			R14 090332120 1 FIXED RESISTOR, D-A14YJ332
20			R4,5,15,29,30 090103120 5 FIXED RESISTOR, D-A14YJ103
21			RA7,8 Y61024061 2 RESISTOR ARRAY, 102X4J
22	RA1-6 запросить цену →	Y61044041	6 RESISTOR ARRAY, 104X4J
23			CN1,4 U17118000 2 CONNECTOR:B2B-PH
2			4 CN2 U04254000 1 CONNECTOR:B2B-XH-A
10			. MAIN PCB ASSEMBLY
25	CN5-7 запросить цену →	U17535000	3 CONNECTOR:B5B-PH
26			CN8 UA8981000 1 CONNECTOR:B5229-160CPB
27			CN3 U17534000 1 CONNECTOR:B3B-PH
28			R10,11 090102120 2 FIXED RESISTOR, D-A14YJ102

9. 11 . PS PCB ASSEMBLY

№	Артикул	Альт. артикул	Описание
11			. PS PCB ASSEMBLY
1-19	B48J210-21F запросить цену →	UC4912001	1 PS PCB ASSY UK2 (SP) 230V CE
1-19	B48J210-23F запросить цену →	UC4912002	1 PS PCB ASSY UK2 (SP) 230V,GBR
1-19	B48J210-22F запросить цену →	UC4912003	1 PS PCB ASSY UK2 (SP) 220V,TUR
3			F1 UA3045000 1 GLASS FUSE, 250MAS504
4			SW1 U17200000 1 POWER SWITCH:WK-837
5			F1 U16537000 2 FUSE CRIP:S-N5057S
6			D1,2 341786000 2 DIODE, :1S2076
7			D3 U17798000 1 DIODE, BR:D3SBA10
8			ZD1 UC4928000 1 DIODE, ZENER:RD7.5JSB2
9			Q1 UC2967000 1 TRANSISTOR, :2SA1757F
10			Q2 UC2894000 1 TRANSISTOR, :2SC1740S
11			C1 Y42202592 1 CAPACITOR, ALUM-ELEC 16B220
12			C2 UA3038000 1 CAPACITOR, ALUM-ELEC 25B103VX
13			R1 UC8552000 1 FIXED RESISTOR, D-A13YJ331R25X
14			R2 090222120 1 FIXED RESISTOR, D-A14YJ222
15			R3 090221120 1 FIXED RESISTOR, D-A14YJ221
16			CN1 UC4930001 1 POWER SUPPLY HARNESS ASSY 2P
17			A UC8879000 1 HEAT SINK
18			B U05404001 1 TAPTITE, BIND B M3X8
19			C U17807000 1 CABLE TIE
20	U11794001 запросить цену →		2 TAPTITE, CUP B M4X12
21	571852001 запросить цену →		1 CORD CLAMP
22	037301615 запросить цену →		2 TAPPING SCREW, PAN V M3X16
23	U06923003 запросить цену →		1 TAPTITE, BIND B M3X10
24	UR0055001 запросить цену →		1 FUSE COVER

10. 1 . KEYBOARD MECHANISM(USA RETURN KEY)

№	Артикул	Альт. артикул	Описание
1-16	UC9232019 запросить цену →		1KB UNIT X08 GX100, GERMAN
1-16	UC9609031 запросить цену →		1KB UNIT X08 AX410, GERMAN
1-16	UC9611031 запросить цену →		1KB UNIT X08 AX400, GERMAN
1-16	UC9613031 запросить цену →		1KB UNIT X08 AX100, GERMAN
1-16	UC9234019 запросить цену →		1KB UNIT X14 GX100, UK
1-16	UC9615031 запросить цену →		1KB UNIT X14 AX410, GBR.ENGLISH
1-16	UC9616031 запросить цену →		1KB UNIT X14 AX400, GBR.ENGLISH
1-16	UC9618031 запросить цену →		1KB UNIT X14 AX100, GBR.ENGLISH
1-16	UC9418031 запросить цену →		1KB UNIT X20 AX100, FRENCH
1-16	UC9241031 запросить цену →		1KB UNIT X20 AX400, FRENCH
1-16	UC9239019 запросить цену →		1KB UNIT X20 GX100, FRENCH
1-16	UC9236031 запросить цену →		1KB UNIT X20 AX410, FRENCH
1-16	UC7992023 запросить цену →		1KB UNIT X25 RS150, CBM RUSSIAN
1-16	UC9216031 запросить цену →		1KB UNIT X25,AX410 RUS/INT.MASS
1-16	UC8960031 запросить цену →		1KB UNIT X 29, AX410 TURKISH
1-16	UC8961031 запросить цену →		1KB UNIT X 31, AX410 ZAF
1-16	UC9243031 запросить цену →		1KB UNIT X32 AX410, DUTCH
1-16	UC9246019 запросить цену →		1KB UNIT X32 GX100, DUTCH
1-16	UC9248031 запросить цену →		1KB UNIT X32 AX400, DUTCH
1-16	UC9420031 запросить цену →		1KB UNIT X32 AX100, DUTCH
1-16	UC9444031 запросить цену →		1KB UNIT X 32, BRO30 DUTCH
1-16	UC8966031 запросить цену →		1KB UNIT X 38 AX410, DANISH
1-16	UC8967019 запросить цену →		1KB UNIT X 38 GX100, DANISH
1-16	UC9426031 запросить цену →		1KB UNIT X38 AX100, DANISH
1-16	UC8969031 запросить цену →		1KB UNIT X 40, AX410 SWEDISH
1-16	UC8970019 запросить цену →		1KB UNIT X 40, GX100 SWEDISH
1-16	UC9424031 запросить цену →		1KB UNIT X40 AX100, SWEDISH
1-16	UC8971031 запросить цену →		1KB UNIT X 42, AX410 GREEK
1-16	UC8973031 запросить цену →		1KB UNIT X 52, AX410 ITALIAN
1-16	UC8974019 запросить цену →		1KB UNIT X 52, GX100 ITALIAN
1-16	UC9427031 запросить цену →		1KB UNIT X52 AX100, ITALIAN
1-16	UC8975031 запросить цену →		1KB UNIT X 56, AX410 BEL.D/F
1-16	UC8976019 запросить цену →		1KB UNIT X 56, GX100 BEL.D/F
1-16	UC9428031 запросить цену →		1KB UNIT X56 AX100, BELGIUM
1-16	UC8977031 запросить цену →		1KB UNIT X 60, AX410 FINNISH
1-16	UC9429031 запросить цену →		1KB UNIT X60 AX100, FINNISH
1-16	UC8978019 запросить цену →		1KB UNIT X 60, GX100 FINNISH
1-16	UC8979031 запросить цену →		1KB UNIT X 64, AX410 PORTUGUESE
1-16	UC8980031 запросить цену →		1KB UNIT X 65, AX410 RUMANIAN
1-16	UC8981031 запросить цену →		1KB UNIT X 66, AX410 ESTONIAN
1-16	UC8982031 запросить цену →		1KB UNIT X 70 AX410, NORWEGIAN
1-16	UC9430031 запросить цену →		1KB UNIT X70 AX100, NORWEGIAN
1-16	UC8983031 запросить цену →		1KB UNIT X 74, AX410 ICELANDIC
1-16	UC9802031 запросить цену →		1KB UNIT X81, AX410 LETTIC
1	U11350000 запросить цену →	46KEY	STEM
2	U11350000 запросить цену →	12KEY	STEM
3	539211001 запросить цену →		1SPRING, COMPRESSION M10.85X19
4	539211001 запросить цену →		1SPRING, COMPRESSION M10.85X19
5	U08599001 запросить цену →		1SPRING, COMPRESSION M11X19
6	U09006000 запросить цену →		1WIRE, 38X9.8
7	UC9268000 запросить цену →	1RETURN	WIRE 38X9.8
8	UA0206000 запросить цену →		1WIRE, 95X9.8
9	U51457001 запросить цену →		2711 WIRE GUIDE
10	U51457001 запросить цену →		2711 WIRE GUIDE
11	U51457001 запросить цену →		2711 WIRE GUIDE
12	UC8866001 запросить цену →		1SUB STEM GUIDE TM
13	UC6376001 запросить цену →		1FPC ASSY 51V
14	UA3357000 запросить цену →	1BASE	PLATE ABC
15	UC5018000 запросить цену →		1IND SW ACTUATOR
16	UA0596000 запросить цену →	1COVER	SW CONDUCTIVE RUBBER
17	UC5019000 запросить цену →		1LED LENS

11. 2A . FUNCTION KEYS/GERMAN (ISO GERMAN-E)

№	Артикул	Альт. артикул	Описание
1-16	UC8962031 запросить цену →		1KB UNIT X 36, AX410 CHE.G/F
1-16	UC8964031 запросить цену →		1KB UNIT X 36, AX400 CHE.G/F
1-16	UC9346031 запросить цену →		1KB UNIT X36, DW410 CHE.G/F
1-16	UC9422031 запросить цену →		1KB UNIT X36 AX100, CHE.G/F
1-16	UC8972031 запросить цену →		1KB UNIT X 46, AX410 HUNGARIAN
1-16	UC8984031 запросить цену →		1KB UNIT X 75, AX410 ESP.SPA
1-16	UC9431031 запросить цену →		1KB UNIT X75 AX100, ESP.SPA
1-16	UC9708023 запросить цену →		1KB UNIT X75 GX100 ESP.SPA2
1-16	UC8985031 запросить цену →		1KB UNIT X 79, AX410 BULGARIAN
1-16	UC8988031 запросить цену →		1KB UNIT X 93, AX410 YUG
1-16	UC8989031 запросить цену →		1KB UNIT X 94, AX410 CZECH
1-16	UC8990031 запросить цену →		1KB UNIT X 95, AX410 POLISH
1-16	UC8028023 запросить цену →		1KB UNIT X95 PL100, CBM POLISH2
1-16	UC8991031 запросить цену →		1KB UNIT X 96, AX410 YUG/CYR
1	U11350000 запросить цену →	46KEY	STEM
2	U11350000 запросить цену →	12KEY	STEM
3	539211001 запросить цену →		1SPRING, COMPRESSION M10.85X19
4	539211001 запросить цену →		1SPRING, COMPRESSION M10.85X19
5	539211001 запросить цену →		1SPRING, COMPRESSION M10.85X19
6	U08599001 запросить цену →		1SPRING, COMPRESSION M11X19
7	U09006000 запросить цену →		1WIRE, 38X9.8
8	UA0206000 запросить цену →		1WIRE, 95X9.8
9	U51457001 запросить цену →		2711 WIRE GUIDE
10	U51457001 запросить цену →		2711 WIRE GUIDE
11	UC8866001 запросить цену →		1SUB STEM GUIDE TM
12	UC8866001 запросить цену →		1SUB STEM GUIDE TM
13	UC6377001 запросить цену →		1FPC ASSY 51V EUR
14	UA3357000 запросить цену →	1BASE	PLATE ABC
15	UC5018000 запросить цену →		1IND SW ACTUATOR
16	UA0596000 запросить цену →	1COVER	SW CONDUCTIVE RUBBER
17	UC5019000 запросить цену →		1LED LENS

12. 2A . FUNCTION KEYS CHE (ISO EUROPE)

№	Артикул	Альт. артикул	Описание
15			.PRINTED MATTERS
1	591011190 запросить цену →		1USER'S MANUAL PL100 POLISH
1	591011191 запросить цену →		1USER'S MANUALRS150 RUSSIAN
1	591021119 запросить цену →		1USER'S MANUAL ITALIAN
1	591021130 запросить цену →		1USER'S MANUAL POLISH
1	591021131 запросить цену →		1USER'S MANUAL YUG
1	591021132 запросить цену →		1USER'S MANUAL HUNGALIAN
1	591021133 запросить цену →		1USER'S MANUAL CZECH
1	591021140 запросить цену →		1USER'S MANUAL GBR ENGLISH AX100
1	591021141 запросить цену →		1USER'S MANUAL GERMAN AX100 (AUT/DEU)
1	591021142 запросить цену →		1USER'S MANUAL GERMAN2 AX100
1	591021143 запросить цену →		1USER'S MANUAL FRENCH1 AX100
1	591021144 запросить цену →		1USER'S MANUAL FRENCH2 AX100 (CHE/FRE.BEL)
1	591021145 запросить цену →		1USER'S MANUAL DUTCH1 AX100
1	591021146 запросить цену →		1USER'S MANUAL DUTCH2 AX100
1	591021147 запросить цену →		1USER'S MANUAL SPANISH AX100
1	591021148 запросить цену →		1USER'S MANUAL ITALIAN AX100
1	591021149 запросить цену →		1USER'S MANUAL SWEDISH AX100
1	591021150 запросить цену →		1USER'S MANUAL NORWEGIAN AX100
1	591021151 запросить цену →		1USER'S MANUAL DUTCH BRO30
1	591021160 запросить цену →		1USER'S MANUAL GBR.ENGLISH
1	591021161 запросить цену →		1USER'S MANUAL GERMAN1
1	591021162 запросить цену →		1USER'S MANUAL GERMAN2(CHE/GER)
1	591021163 запросить цену →		1USER'S MANUAL FRENCH1
1	591021164 запросить цену →		1USER'S MANUAL FRENCH2 (CHE/FRE,BEL)
1	591021165 запросить цену →		1USER'S MANUAL DUTCH1
1	591021166 запросить цену →		1USER'S MANUAL DUTCH2 (BEL,DUT)
1	591021167 запросить цену →		1USER'S MANUAL SPANISH
1	591021168 запросить цену →		1USER'S MANUAL GERMAN (NOBRO)
1	591021169 запросить цену →		1USER'S MANUAL FRENCH (NOBRO)
1	591021170 запросить цену →		1USER'S MANUAL ITALIAN (NOBRO)
1	591021179 запросить цену →		1USER'S MANUAL RUSSIAN
1	591021180 запросить цену →		1USER'S MANUAL ESTONIAN
1	591021181 запросить цену →		1USER'S MANUAL RUMANIAN
1	591021182 запросить цену →		1USER'S MANUAL BULGARIAN
1	UC9804001 запросить цену →		1USER'S MANUAL LATVIA
2	591119082 запросить цену →	1WARRANTY	CARD, GBR.ENGLISH
2	UA6869001 запросить цену →	1WARRANTY	CARD, POLISH (DEU)
3	UA6870001 запросить цену →	1CARE	LABEL, POLISH (DEU/NLD)
3	591204080 запросить цену →	1CARE	LABEL, GERMANY(AUT/DEU/GRC)
4	UF5930001 запросить цену →		1PAN EURO WARRANTY LEAFLET
5	U08788001 запросить цену →	1MADE	IN U.K. LABEL(GBR)
6	UC4440001 запросить цену →	1GUARANTEE	LABEL(FRA)
7	593660089 запросить цену →	1DAISY	WHEEL LEAFLET, GERMAN
8	U63958001 запросить цену →		1BAG, 230X310 H

13. 16 . PACKING METERIALS

№	Артикул	Альт. артикул	Описание
16			. PACKING MATERIALS
1	U62707054 запросить цену →	1CARTON	AX100 BROWN
1	U62709054 запросить цену →	1CARTON	BRO30 BROWN
1	U62674054 запросить цену →	1CARTON	AX410 BROWN
1	U62590083 запросить цену →	1CARTON	CBM
1	UR0156001 запросить цену →	1CARTON	NOBRO BROWN
2	U62439000 запросить цену →	1STYROFOAM	PAD UPPER
3	U62440000 запросить цену →	1STYROFOAM	PAD LOWER
4	561141001 запросить цену →	1PERFORATED	BAG
5	U62441001 запросить цену →	1CARRIAGE	STOPPER
6	U62462001 запросить цену →	1RIBBON	CASSETTE STOPPER
7	UC9151001 запросить цену →	1NAME	LABEL, GX100
7	UC9152001 запросить цену →	1NAME	LABEL, AX400
7	UC7826001 запросить цену →	2MODEL	NAME LABEL, CBM PL100
7	UC7827001 запросить цену →	2M0DEL	NAME LABEL, CBM RS150
