Особенности чипов серии CF259 / CF289 от Apex

Компания ApexMIC первой выпустила на рынок совместимые чипы серий CF289/CF259. Данные чипы имеют ряд модификаций и особенностей.

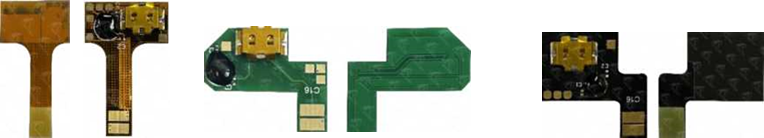

Новые чипы cf259a/x выглядят следующим образом:

Чипы предназначены для использования в принтерах, использующих картриджи серий монохромные: HP CF259, CF289 ; Canon 056, 057, T06, T08; цветные: HP W2030, W2210, W2410; Canon 055, 064, T09. В будущем ожидается расширение модельного ряда, где могут применяться аналогичные чипы.

Использование чипов разных типов чипов

Тип 1 - Production Code: 9V1124

Цвет материала - жёлтый. Для использования в оригинальных и совместимых картриджах HP серий CF259/CF289.

Тип 2 - Production Code: 9V2120

Цвет материала - зелёный. Для использования в совместимых картриджах HP серий W2030/W2210/W2410.

Тип 3 - Production Code: 9V2121

Цвет материала – чёрный. Для использования в оригинальных картриджах HP серий W2030/W2210/W2410.

Особенности использования.

На всех изображениях места лазерной маркировки выделены цветными рамками.

В красной рамке указан номер модели, а в белой – номер версии.

- Данные чипы являются эмуляторами с энергозависимой памятью, поэтому имеют в конструкции элемент питания ( батарейку).

- Данные чипы поставляются с «Non-OEM Information», поэтому при установке картриджа с таким чипом принтер будет сообщать, что «Установлен картридж стороннего производителя». Это нормальная ситуация, для продолжения работы необходимо нажать «ОК».

- Замену картриджа необходимо производить на включенном принтере. При замене картриджа на вsключенном принтере может возникнуть ошибка. Для продолжения работы необходимо открыть и закрыть крышку принтера.

- После установки картриджа начнётся распознавание чипа принтером. До полного завершения этого процесса нельзя открывать и закрывать крышку (включать/выключать принтер). В противном случае принтер может сообщить об ошибке.

Предупреждения:

1 Проверка – убедитесь, что чип установлен правильно и имеет хороший контакт.

2 Условия хранения – желательно использовать чипы при температуре от 0 до 40 °C, а хранить желательно при температуре 20 ± 5 °C. Попадание на чип воды или агрессивных жидкостей повлияет на производительность элемента питания и сократит срок его службы.

• Температура хранения: 0°C-60°C; Влажность хранения: 50%-70%

• Необходима антистатическая защита

• Избегайте загрязнения кислыми или щелочными химическими порошками или растворителями.

• Избегайте прямого облучения УФ

• Избегайте давления со стороны внешней силы.

• Избегайте воздействия высоких температур.

• Избегайте разряда батареи из-за короткого замыкания между контактами микросхемы.

• Избегайте даже частичного соприкосновения чипов, чтобы предотвратить потерю данных.

3 Использование чипов

• Не проверяйте чипы перед отправкой. Если у вас есть особые потребности, сначала проконсультируйтесь с вашим менеджером.

• Оператор: Наденьте перчатки и антистатические браслеты и избегайте прямого контакта с чипом.

• Рабочее место: Должно быть изолировано и иметь антистатическую функцию.

• Для использования, упаковки и хранения необходимо применять специальные лотки.

• Производство и транспортировка. Батарея, контакты, и компоненты на обратной стороне чипа особенно критичны к постороннему воздействию. Во избежание короткого замыкания не допускается контакт с металлическими предметами или токопроводящими телами.

• В случае короткого замыкания или потери данных в чип можно восстановить, но только на оборудовании производителя и только при условии, что элементы чипа не повреждены коротким замыканием.

• Срок службы батареи в чипах составляет два года с даты первоначальной поставки. Из-за того, что многие компоненты батареи чувствительны ко времени, обращайте внимание на дату изготовления чипа или дату его поставки.

4 Риск обновления ПО

Пожалуйста, будьте осторожны с любыми обновлениями встроенного ПО, так как существует риск обновления в недавно выпущенных и старые машин. Производитель и продавец не несут ответственности за сбой распознавания, вызванный неожиданным обновлением ПО принтера.

Инструкция по установке чипов.

1 Установка на монохромных картриджах (CF259/CF289)

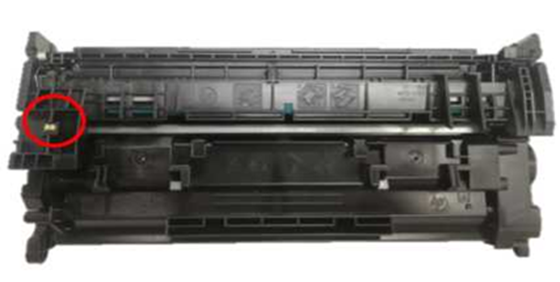

1 – OEM-чип на оригинальном картридже обведён красным

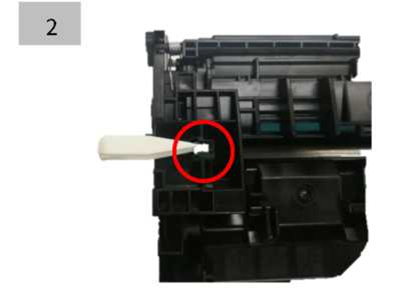

2 – Удалите OEM-чип при помощи пластикового пинцета.

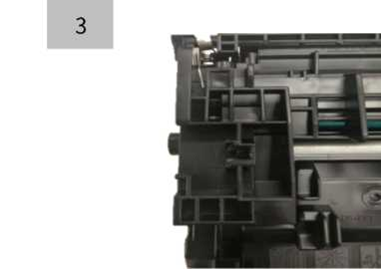

3 – Картридж после удаления OEM чипа.

4 – Используя изолированные инструменты, снимите защитную плёнку клеевой основы.

5 - Вставляйте чип в слот для чипа в указанном направлении.

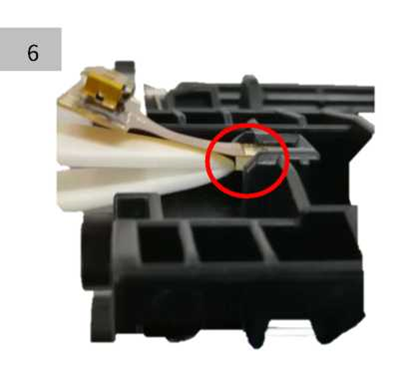

6 - Захватите переднюю часть чипа и установите его в слот для чипа.

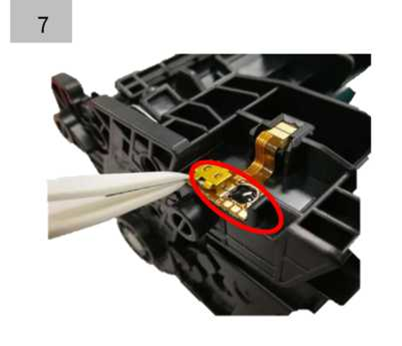

7 - Надёжно приклейте чип вдоль края картриджа с тонером, не перегибая его.

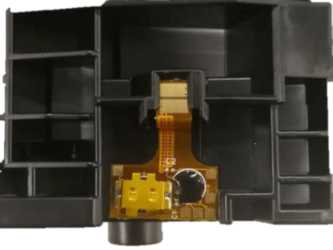

8 – Установка чипа завершена.

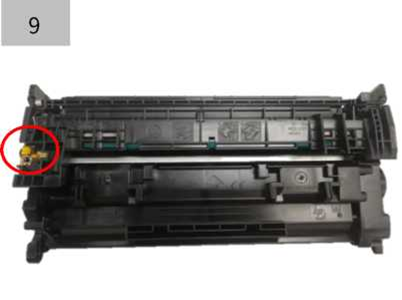

9 – Внешний вид картриджа с чипом

2 Установка на цветных совместимых картриджах (серии W2030/W2210/W2410)

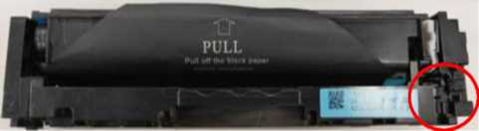

1 – Место установки чипа на цветном совместимом картридже обведено красным.

2 – Место установки чипа в увеличенном виде.

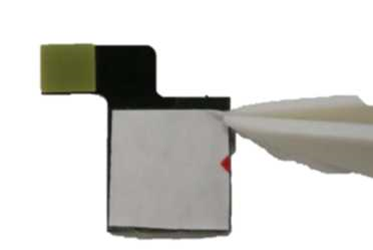

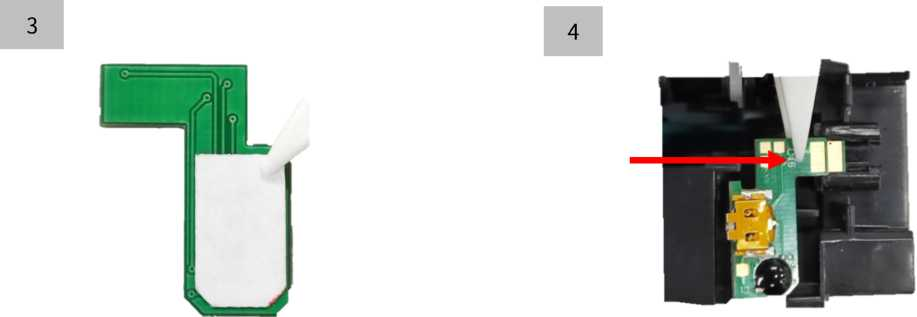

3 – Используя пластиковый пинцет, удалите защитную пленку с клеевого слоя.

4 – Установите чип в слот, как указано на рисунке

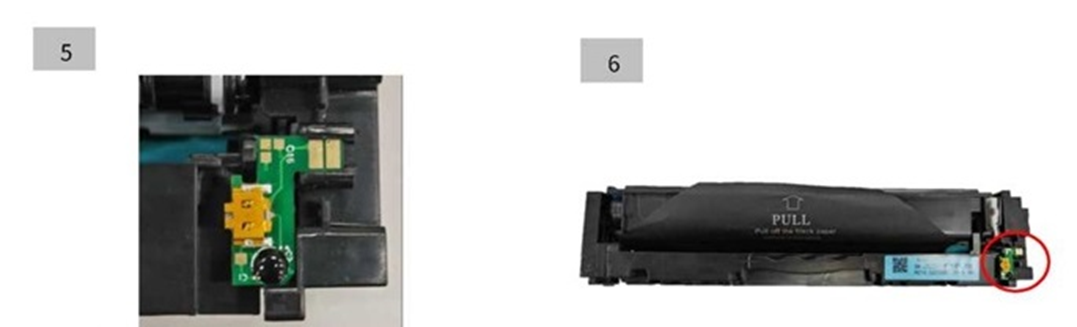

5 – Установка чипа завершена.

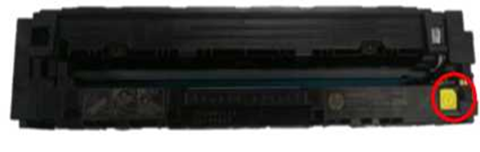

6 – Внешний вид картриджа с чипом APEX.

5.3 Установка на цветных оригинальных картриджах (серии W2030/W2210/W2410)

1 – Красным выделено место установки чипа на OEM картридже

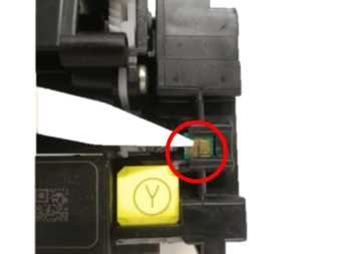

2 – Удалите OEM чип при помощи пластикового пинцета

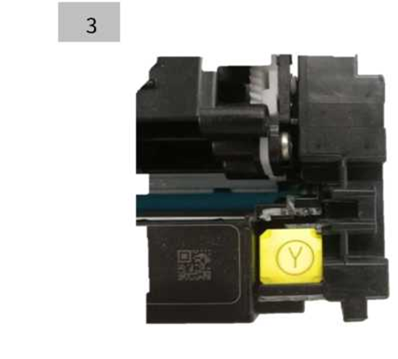

3 – Удалите перегородку на картридже, как показано на рисунке.

4 – Используя пластиковый пинцет, удалите защитную пленку с клеевого слоя.

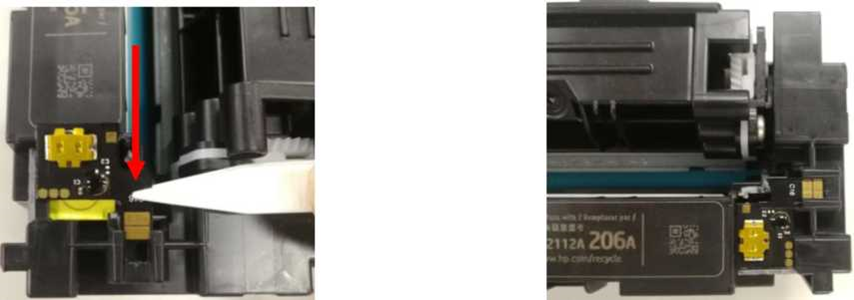

5 – Установите чип APEX в слот, как показано на рисунке.

6 – Установка чипа завершена.

• Пожалуйста, проводите антистатическую обработку и не прикасайтесь к металлическим предметам (металлическим пинцетам, металлическим столешницам и т. д.) во время установки чипа, чтобы избежать потери данных чипа.
