3. Разборка и сборка
Снимите заднюю крышку раздела сканера.
Отсоедините провод заземления.
(S) Сдвиньте узел SPF вниз, затем снимите его.
Снимите заднюю крышку сканера и заднюю нижнюю крышку.
Снимите оригинальный лоток выхода и снимите левую крышку сканера.
Снимите правую крышку сканера.
- (D) Снятие узла SPF
- Раздел сканера a. Задняя крышка, задняя нижняя крышка b. Левая крышка c. Правая крышка
Снимите держатель стекла стола и держатель стекла SPF, и снимите стекло стола и стекло SPF.
Снимите верхний узел крышки сканера.
Снимите узел оригинального обнаружения (Сторона источника света).
Снимите PWB оригинального обнаружения (Сторона источника света).
Снимите заднюю крышку сканера и заднюю нижнюю крышку.
Вытащите жгут из PWB управления сканером.
Снимите датчик положения возврата зеркала.
Снимите заднюю нижнюю крышку сканера.
Отсоедините разъем и ленту заземления, и вытащите PWB управления сканером.
При замене платы управления сканером необходимо заменить EEPROM.
Снимите нижний шкаф панели управления.
Снимите правую крышку сканера.
Снимите узел панели управления.
Снимите узел панели управления.
Снимите жгут и снимите плату инвертора и плату LVDS.
Снимите заднюю крышку ЖК-дисплея и снимите ЖК-дисплей.
Снимите узел панели управления.
Снимите плату управления операциями.
Снимите нижний шкаф панели управления.
Снимите исходную плату обнаружения (сторона приема света).
Узел CCD/линзы отрегулирован на заводе перед отправкой.
Поскольку эти регулировки невозможно выполнить на рынке.
Не касайтесь винтов иных чем винт 2) узла CCD/линзы.
с линией разметки на основании линзы.
отрегулируйте коэффициент увеличения.
•Если копия длиннее оригинала, переместитесь в положительное (+) направление.
•Если копия короче оригинала, переместитесь в отрицательное (-) направление.
1 деление линии разметки соответствует 0,3% коэффициента увеличения.
Если эта регулировка неудовлетворительна, выполните точную регулировку с помощью SIM 48-1.
Снимите крышку платы и крышку жгута.
Снимите плату интерфейса сканера.
Снимите крышку верхнего транспортного узла.
Снимите верхний транспортный узел.
- (D) Узел SPF a. Верхний транспортный узел
Снимите крышку верхнего транспортного узла.
Снимите крышку верхнего транспортного узла.
Снимите плату SPF и снимите плату управления (D) SPF.
2)Снимите крышку датчика длины оригинала и снимите датчик.
Снимите крышку датчика длины оригинала.
Снимите крышку переменного резистора и снимите переменный резистор.
с меткой на монтажной пластине переменного резистора.
При замене датчика поворотного переменного резистора значение датчика должно быть отрегулировано на размер бумаги (метка на лотке).
Снимите исходный узел подачи бумаги.
Снимите крышку верхнего транспортного узла.
Снимите крышку ролика подачи бумаги.
Снимите крючок каждого ролика и снимите каждый ролик.
Снимите крышку верхнего транспортного узла.
Снимите крышку и снимите плату управления CIS.
Для удобства установки крышки сдвиньте кабель заземления в сторону разъема при присоединении.
Примечание: Узел CIS отрегулирован на заводе перед отправкой.
Поскольку эти регулировки невозможно выполнить на рынке, не касайтесь следующих винтов узла CIS.
Снимите исходный узел подачи бумаги.
Снимите шестерню выхода бумаги.
Снимите раму выхода бумаги и снимите ролик выхода бумаги.

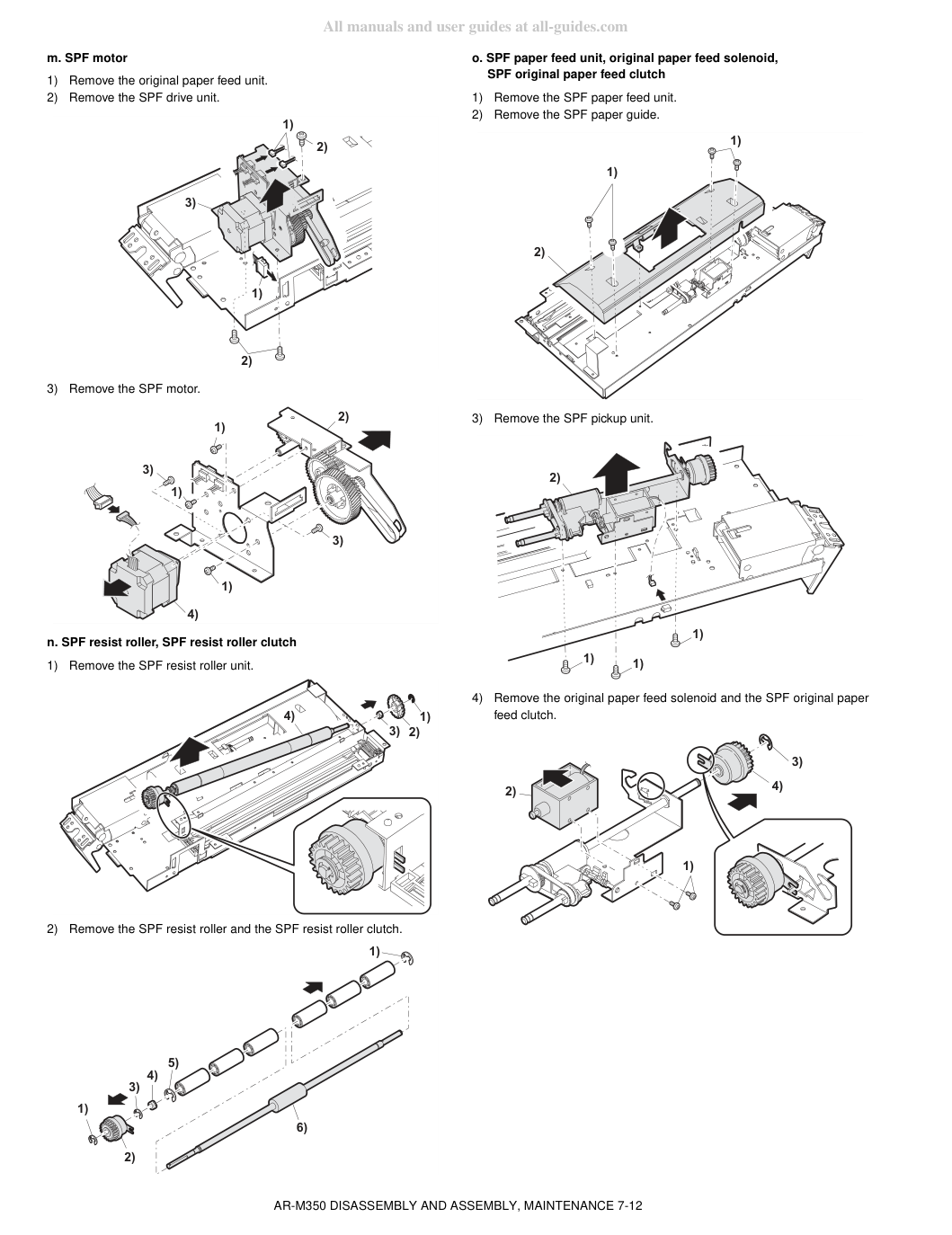

Снимите исходный узел подачи бумаги.
Снимите узел резистивного ролика SPF.
Снимите резистивный ролик SPF и муфту резистивного ролика SPF.
Снимите узел подачи бумаги SPF.
Снимите соленоид исходной подачи бумаги и муфту исходной подачи бумаги SPF.
