5. Подробности симуляций
Используется для проверки работы узла сканера (чтения) и его управляющей схемы.
Операция/Процедура Выбор с помощью 10-клавишной клавиатуры.
Используется для проверки работы датчиков в узле сканера (чтения) и их управляющих схем.
Операция/Процедура Индикатор датчика выделяется при обнаружении.
ПРОВЕРКА СКАНЕРА. ВЫБЕРИТЕ 1-4 И НАЖМИТЕ START.
1. ВЫСОКАЯ СКОРОСТЬ
2. СРЕДНЯЯ СКОРОСТЬ
3. НИЗКАЯ СКОРОСТЬ
4. МАКСИМАЛЬНАЯ СКОРОСТЬ
1. ВЫСОКАЯ СКОРОСТЬ
2. СРЕДНЯЯ СКОРОСТЬ
3. НИЗКАЯ СКОРОСТЬ
4. МАКСИМАЛЬНАЯ СКОРОСТЬ
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Используется для проверки работы узла автоматической подачи документов и его управляющей схемы.
Операция/Процедура Выбор с помощью 10-клавишной клавиатуры.
Используется для проверки работы датчиков в узле автоматической подачи документов и их управляющих схем.
Операция/Процедура Индикатор датчика выделяется при обнаружении.
ТЕСТ СТАРЕНИЯ SPF. ВЫБЕРИТЕ 1-2 И НАЖМИТЕ START.
1. ВЫСОКАЯ СКОРОСТЬ
2. НИЗКАЯ СКОРОСТЬ
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Используется для проверки работы под нагрузкой в узле автоматической подачи документов и их управляющих схем.
Операция/Процедура Выбор с помощью 10-клавишной клавиатуры.
ТЕСТ НАГРУЗКИ SPF. ВЫБЕРИТЕ 1-7 И НАЖМИТЕ START.
1. ГЛАВНЫЙ ДВИГАТЕЛЬ(H)
2. ГЛАВНЫЙ ДВИГАТЕЛЬ(L)
7. STMPS
1. ГЛАВНЫЙ ДВИГАТЕЛЬ(H)
2. ГЛАВНЫЙ ДВИГАТЕЛЬ(L)
7. STMPS
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Используется для проверки работы датчиков в финишере и их управляющих схем.
Операция/Процедура Дисплей выделяется при обнаружении.
Устройства в ( ) добавляются при установке узла пробивного.
• Следующие узлы добавляются при установке узла пробивного на консольный финишер:
Используется для проверки работы под нагрузкой в финишере и их управляющих схем.
Операция/Процедура Дисплей выделяется при обнаружении.
ТЕСТ ЗАГРУЗКИ ФИНИШЕРА. ВЫБЕРИТЕ 1- И НАЖМИТЕ START.
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Используется для регулировки емкости укладки финишера (AR-FN6). (Используется для регулировки положения упора пластины выравнивания (джоггер) в направлении ширины бумаги финишера. Регулировка осуществляется изменением домашней позиции пластины выравнивания в направлении ширины бумаги программным обеспечением.) Раздел Финишер Элемент Операция Операция/Процедура Введите значение регулировки с помощью 10-цифровой клавиатуры и нажмите клавишу START. Джоггер перемещается в положение LT (серия Inch) или положение A4 (серия AB) в соответствии с введенным значением и останавливается там.
Используется для регулировки консольного финишера (AR-FN7).
Операция/Процедура Выполняется настройка консольного финишера.
РЕГУЛИРОВКА ДЖОГГЕРА ФИНИШЕРА. ВВЕДИТЕ ЗНАЧЕНИЕ 40-60 И НАЖМИТЕ START.
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Останавливается при завершении операции.
НАСТРОЙКА КОНСОЛЬНОГО ФИНИШЕРА. ВЫБЕРИТЕ 1-10 И НАЖМИТЕ START.
1. ПОЛОЖЕНИЕ СЕДЛА
2. ПОЛОЖЕНИЕ ФАЛЬЦЕВАНИЯ
3. РЕГУЛИРОВКА ПЕРЕДНЕЙ ЧАСТИ
4. РЕГУЛИРОВКА ЗАДНЕЙ ЧАСТИ
5. СКРЕПЛЕНИЕ ЗАДНЕЙ ЧАСТИ
6. СКРЕПЛЕНИЕ ПЕРЕДНЕЙ ЧАСТИ
7. СКРЕПЛЕНИЕ С ОБЕИХ СТОРОН
8. ШАГ СКРЕПЛЕНИЯ
9. ЦЕНТР ПРОБИВА
10. ОТВЕРСТИЕ ПРОБИВА
НАСТРОЙКА КОНСОЛЬНОГО ФИНИШЕРА. ВВЕДИТЕ ЗНАЧЕНИЕ И НАЖМИТЕ START.
1. ПОЛОЖЕНИЕ ФАЛЬЦЕВАНИЯ
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Используется для проверки датчика почтового накопителя (AR-MS1).
Операция/Процедура Дисплей выделяется при обнаружении.
Используется для проверки работы нагрузок почтового накопителя.
Операция/Процедура Выбор с помощью 10-клавишной клавиатуры.
ТЕСТ ЗАГРУЗКИ ПОЧТОВЫХ ЯЩИКОВ. ВЫБЕРИТЕ 1-8 И НАЖМИТЕ START.
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Используется для проверки работы датчиков в секции подачи бумаги (настольная подача/кассеты большой емкости) и их управляющих схем.
Операция/Процедура Дисплей выделяется при обнаружении.
Используется для проверки работы под нагрузкой в секции подачи бумаги (настольная подача/кассеты большой емкости) и их управляющих схем.
Операция/Процедура Выбор с помощью 10-клавишной клавиатуры.
ТЕСТ ЗАГРУЗКИ СТОЛА/LCC. ВЫБЕРИТЕ 1- И НАЖМИТЕ START.
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Используется для проверки работы ламп и ЖКД на операционной панели и их управляющих схем.
Операция/Процедура Все светодиоды включены. Контрастность ЖКД изменяется Max/Min каждые 2 сек.
Используется для проверки работы лампы нагревателя и его управляющей схемы.
Операция/Процедура Выберите с помощью 10-цифровой клавиатуры. Лампа повторяет включение/выключение каждые 500 мс 5 раз.
После 6,0 сек нажмите клавишу [CUSTOM SETTING] для остановки.
ТЕСТ ЛАМПЫ НАГРЕВАТЕЛЯ. ВЫБЕРИТЕ 1-2 И НАЖМИТЕ START.
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Повторяется указанное количество раз и останавливается.
CIS отображается только при установленном DSPF.
Отображается только при наличии опции многоцелевого назначения.
Отображается при добавлении опции ручной подачи.
Используется для проверки работы лампы копирования и его управляющей схемы.
Операция/Процедура Лампа копирования или CIS светится в течение 10 сек и выключается.
ТЕСТ ЛАМПЫ КОПИРОВАНИЯ. ВЫБЕРИТЕ 1-2 И НАЖМИТЕ START.
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Используется для проверки работы под нагрузкой (муфты и соленоиды) в системе транспортировки бумаги и их управляющих схем.
транспорт) Элемент Операция Операция/Процедура Выберите с помощью 10-цифровой клавиатуры.
ПРОВЕРКА ПОДАЧИ ВЫХОДА. ВЫБЕРИТЕ 1-17 И НАЖМИТЕ START.
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Или останавливается после повторения указанного количества раз.
Используется для проверки работы каждого вентиляторного двигателя и его управляющей схемы.
Операция/Процедура Выбор с помощью 10-клавишной клавиатуры.
ПРОВЕРКА ВЕНТИЛЯТОРА ДВИГАТЕЛЯ. ВЫБЕРИТЕ 1-2 И НАЖМИТЕ START.
ПРОВЕРКА ВЕНТИЛЯТОРА ДВИГАТЕЛЯ. ВЫБЕРИТЕ 1-2 И НАЖМИТЕ START.
Нажмите клавишу [START] для начала.
Нажми клавишу [CUSTOM SETTING] для остановки.
Используется для установки условий старения.
Операция/Процедура Выбор с помощью 10-клавишной клавиатуры.
Используется для установки цикла прерывистого старения.
Выбор операции/процедуры с помощью 10-значной клавиатуры. Используется для установки прерывистого цикла старения Sim 7-1.
НАСТРОЙКА ТЕСТА СТАРЕНИЯ. ВЫБЕРИ 0-36 И НАЖМИ START.
0. БЕЗ ОБНАРУЖЕНИЯ ПРОПУСКА ПОДАЧИ
1. СТАРЕНИЕ
2. СТАРЕНИЕ/БЕЗ ОБНАРУЖЕНИЯ ПРОПУСКА ПОДАЧИ.
3. СТАРЕНИЕ/БЕЗ ОБНАРУЖЕНИЯ ПРОПУСКА ПОДАЧИ/
4. БЕЗ РАЗОГРЕВА.
5. СТАРЕНИЕ/ИНТЕРВАЛ.
6. СТАРЕНИЕ/ИНТЕРВАЛ/БЕЗ ОБНАРУЖЕНИЯ ПРОПУСКА ПОДАЧИ.
Нажми клавишу [START] для регистрации.
Режим операции сохраняется до выключения питания или повторной настройки.
НАСТРОЙКА ЦИКЛА ИНТЕРВАЛЬНОГО СТАРЕНИЯ. ВВЕДИ ВРЕМЯ И НАЖМИ START.
Используется для установки включения/отключения отображения времени прогрева.
Операция/Процедура Время разогрева отображается в секундах.
Нажми клавишу [START] для начала измерения. Нажми клавишу [CUSTOM SETTING] для остановки.
Используется для проверки и регулировки напряжения смещения разработки в каждом режиме печати и его управляющей схемы.
Операция/Процедура Введи значение выходного сигнала для регулировки с помощью 10-значной клавиатуры. Текущее установленное значение выделено справа от каждого пункта.
После введения значения с помощью 10-значной клавиатуры нажми клавишу START. Выход осуществляется в течение 30 сек при установленном значении.
НАСТРОЙКА DV BIAS. ВВЕДИ ЗНАЧЕНИЕ И НАЖМИ START.
НАСТРОЙКА DV BIAS. ВЫБЕРИ 1-7 И НАЖМИ START.
Или после 30-секундного выхода нажми клавишу [START].
Используется для проверки и регулировки напряжения сетки главного зарядного устройства в каждом режиме печати и его управляющей схемы.
Операция/Процедура Введи значение выходного сигнала для регулировки с помощью 10-значной клавиатуры. Текущее установленное значение выделено справа от каждого пункта.
После введения значения с помощью 10-значной клавиатуры нажми клавишу START.
Выход осуществляется в течение 30 сек при установленном значении.
Используется для проверки и регулировки тока передающего зарядного устройства и его управляющей схемы.
Операция/Процедура Введи значение выходного сигнала для регулировки с помощью 10-значной клавиатуры. Текущее установленное значение выделено справа от каждого пункта.
После введения значения с помощью 10-значной клавиатуры нажми клавишу START.
Выход осуществляется в течение 30 сек при установленном значении.
НАСТРОЙКА MAIN GRID. ВВЕДИ ЗНАЧЕНИЕ И НАЖМИ START.
1. АВТО (200-900)
НАСТРОЙКА MAIN GRID. ВЫБЕРИ 1-6 И НАЖМИ START.
2. СИМВОЛ
4. ФОТО
5. ПРИНТЕР
Или после 30-секундного выхода нажми клавишу [START].
Используется для установки и проверки выходного напряжения ролика передачи.
Операция/Процедура Введи значение выходного сигнала для регулировки с помощью 10-значной клавиатуры. Текущее установленное значение выделено справа от каждого пункта.
После введения значения с помощью 10-значной клавиатуры нажми клавишу START.
Выход осуществляется в течение 30 сек при установленном значении.
НАСТРОЙКА THV+. ВВЕДИ ЗНАЧЕНИЕ И НАЖМИ START.
1. ПЕРЕДНЯЯ (0-620)
1. ПЕРЕДНЯЯ
НАСТРОЙКА THV+. ВЫБЕРИ 1-2 И НАЖМИ START.
1. ПЕРЕДНЯЯ 140
Или после 30-секундного выхода нажми клавишу [START].
НАСТРОЙКА TRANSFER ROLLER. ВВЕДИ ЗНАЧЕНИЕ И НАЖМИ START.
1. ПЕРЕДНЯЯ (0-375)
1. ПЕРЕДНЯЯ (0-375)
НАСТРОЙКА TRANSFER ROLLER. ВЫБЕРИ 1-3 И НАЖМИ START.
1. SHV ПЕРЕДНЯЯ 500
2. SHV ЗАДНЯЯ
Или после 30-секундного выхода нажми клавишу [START].
Примечание: никогда не выполняй эту симуляцию с тонером в бункере тонера.
При выполнении избыточный тонер попадет в секцию проявки, вызвав неисправность переизбытка тонера. Перед выполнением обязательно извлеки двигатель тонера из бункера тонера.
Используется для проверки работы под нагрузкой (муфты и соленоиды) в секции дуплекса и их управляющих схем.
Операция/Процедура Выбор с помощью 10-клавишной клавиатуры.
Используется для проверки датчиков в секции дуплекса и их управляющих схем.
Операция/Процедура Дисплей выделяется при обнаружении.
1. АДМЕН1
2. АДМЕН2
ПРОВЕРКА ВЫХОДА АДУ. ВЫБЕРИТЕ 1-3 И НАЖМИТЕ START.
1. АДМЕН1
2. АДМЕН2
Используется для проверки работы тонер-двигателя и его управляющей схемы.
Выбор операции/процедуры клавиатурой на 10 цифр. Тонер-двигатель вращается 10сек.
Отмена (дисплей возвращается в меню ввода основного кода.) Основной код 13 Назначение Отмена (при неисправности) Функция (содержание) Используется для отмены самодиагностики неисправности «U1».
(Только при установленном FAX.) Раздел Элемент Неисправность Операция/процедура Выбор операции/процедуры клавиатурой на 10 цифр.
После отмены неисправности U1 дисплей возвращается в меню ввода основного кода.
Без отмены неисправности дисплей возвращается в меню ввода основного кода.
Или после 10сек выполнения ИМИТАЦИЯ 13 ОТМЕНА НЕИСПРАВНОСТИ U1.
Отмена (при неисправности) Функция (содержание) Используется для отмены самодиагностики неисправностей U1/LCC/US/PF.
После отмены неисправности, отличной от U1, U2, PF и LCC, дисплей возвращается в меню ввода основного кода.
Без отмены неисправности дисплей возвращается в меню ввода основного кода.
Отмена (при неисправности) Функция (содержание) Используется для отмены самодиагностики неисправности «U6 (09/20/21/22)».
Операция/Процедура Выбор с помощью 10-клавишной клавиатуры.
После отмены неисправности LCC дисплей возвращается в меню ввода основного кода.
Без отмены неисправности дисплей возвращается в меню ввода основного кода.
Отмена (при неисправности) Функция (содержание) Используется для отмены самодиагностики неисправности «U2».
Операция/Процедура Выбор с помощью 10-клавишной клавиатуры.
После отмены неисправности U2 дисплей возвращается в меню ввода основного кода.
Без отмены неисправности дисплей возвращается в меню ввода основного кода.
Отмена (при неисправности) Функция (содержание) Используется для отмены самодиагностики неисправности «PF» (когда копирование запрещено хост-компьютером).
Операция/Процедура Выбор с помощью 10-клавишной клавиатуры.
После отмены неисправности PF дисплей возвращается в меню ввода основного кода.
Без отмены неисправности дисплей возвращается в меню ввода основного кода.
Использовать для установки цикла обслуживания.
Операция/процедура Используется для установки цикла обслуживания в машине SRU.
Отображение обслуживания в соответствии с циклом каждой спецификации управления.
УСТАНОВКА ЦИКЛА ОБСЛУЖИВАНИЯ. ВЫБЕРИТЕ 0-6 И НАЖМИТЕ START.
0. ПО УМОЛЧАНИЮ
Используется для проверки количества отпечатков в каждом разделе и в каждом режиме работы.
(Используется для проверки времени обслуживания.) Раздел Элемент Счётчик Операция/процедура Данные каждого счётчика отображаются.
Используется для проверки общего количества неправильной подачи и неисправностей. (Если количество неправильной подачи значительно, машину необходимо отремонтировать. Коэффициент неправильной подачи получается путём деления этого счёта на значение общего счётчика.) Раздел Элемент Неисправность Операция/процедура Отображаются количество раз замятия бумаги, замятия SPF и неисправностей.
Количество раз замятия бумаги ЗАМЯТИЕ SPF Количество раз замятия SPF НЕИСПРАВНОСТЬ Количество раз неисправностей ИМИТАЦИЯ 22-1 ОТОБРАЖЕНИЕ ДАННЫХ СЧЁТЧИКА.
Использовать для проверки позиции сбоя подачи и количества сбоев в данной позиции.
(Если количество неправильной подачи значительно, машину необходимо отремонтировать.) (Разделы, отличные от разделов DSPF) Раздел Элемент Неисправность Операция/процедура Отображается история последних 50 замятий бумаги. (Обратитесь к кодам замятия ниже.) Код Описание TRAY2 Замятие подачи бумаги из лотка 2 (MPFD не достигает) MPFDND1 Замятие при недостижении MPFD (подача бумаги из лотка стола 1) MPFDND2 Замятие при недостижении MPFD (подача бумаги из лотка стола 2) MPFDNTD Замятие при недостижении MPFD (подача бумаги из тандем-стола) MPFDST2 Замятие при остатке MPFD (подача бумаги из лотка машины 3) MPFDSD1 Замятие при остатке MPFD (подача бумаги из лотка стола 1) MPFDSD2 Замятие при остатке MPFD (подача бумаги из лотка стола 2) MPFDSTD Замятие при остатке MPFD (подача бумаги из тандем-стола) PPD1NMF Замятие при недостижении PPD1 (подача бумаги из ручного лотка) TRAY1 Замятие подачи бумаги из лотка 1 (PPD1 не достигает) PPD1NT2 Замятие при недостижении PPD1 (подача бумаги из лотка машины 2) PPD1ND1 Замятие при недостижении PPD1 (подача бумаги из лотка стола 1) PPD1ND2 Замятие при недостижении PPD1 (подача бумаги из лотка стола 2) PPD1NTD Замятие при недостижении PPD1 (подача бумаги из тандем-стола) PPD1NAD Замятие при недостижении PPD1 (переподача бумаги ADU) PPD1SMF Замятие при остатке PPD1 (подача бумаги из ручного лотка) PPD1ST1 Замятие при остатке PPD1 (подача бумаги из лотка машины 1) PPD1ST2 Замятие при остатке PPD1 (подача бумаги из лотка машины 2) PPD1SD1 Замятие при остатке PPD1 (подача бумаги из лотка стола 1) PPD1SD2 Замятие при остатке PPD1 (подача бумаги из лотка стола 2) PPD1STD Замятие при остатке PPD1 (подача бумаги из тандем-стола) PPD1SAD Замятие при остатке PPD1 (переподача бумаги ADU) PPD1PRI Замятие PPD1 (изображение не подается из ICU.) POD1N Замятие при недостижении POD1 POD1S Замятие при остатке POD1 POD2N Замятие при недостижении POD2 POD2SR Замятие при остатке POD2 (при выводе на правую сторону машины.) POD2SL Замятие при остатке POD2 (при выводе на левую сторону машины.) AINPDN Замятие при недостижении датчика входа бумаги ADU AINPDS Замятие при остатке датчика входа бумаги ADU APODN Замятие при недостижении датчика выхода бумаги ADU APODS Замятие при остатке датчика выхода бумаги ADU APPD1N Замятие при недостижении датчика транспорта ADU 1 APPD1S Замятие при остатке датчика транспорта ADU 1 APPD2N Замятие при недостижении датчика транспорта ADU 2 (при транспорте ADU) APPD2S Замятие при остатке датчика транспорта ADU 2 (при транспорте ADU) ИМИТАЦИЯ 22-3 ИСТОРИЯ ЗАМЯТИЯ БУМАГИ.

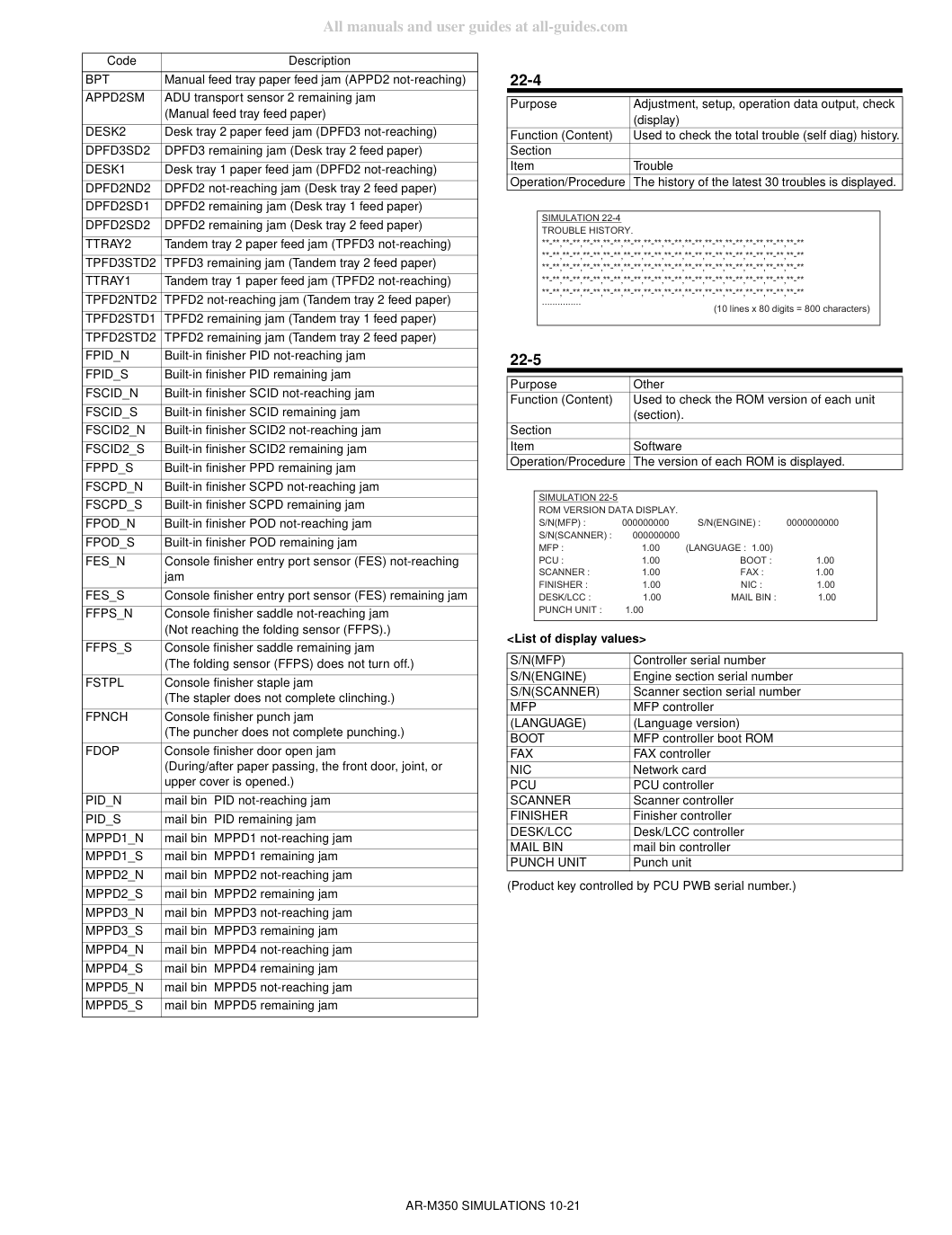

Использовать для проверки полной истории неисправностей (самодиагностика).
Операция/процедура Отображается история последних 30 неисправностей.
Использовать для проверки версии ПЗУ каждого узла (секции).
Операция/процедура Отображается версия каждой ROM.
Использовать для печати списка регулировок и данных настройки (симуляции, мягкие переключатели факса, счетчики).
Операция/процедура Выбранные данные отображаются в меню-окне.
Использовать для отображения кода оператора ключа.
(Используется, когда оператор забыл код оператора ключа.) Раздел Элемент Данные Операция/процедура Отображается код оператора ключа.
РЕЖИМ ПЕЧАТИ ДАННЫХ, ВЫБЕРИТЕ УСТАНОВКУ И НАЖМИТЕ START.
0. ВЫБОР ЛОТКА
1. НАЧАТЬ ПЕЧАТЬ
Когда выбран «1», нажмите клавишу [START].
Используется для проверки количества раз использования степлера и сканирующего (читающего) узла.
Операция/процедура Отображаются следующие данные счётчика.
Используется для проверки количества раз (количество отпечатков) каждого раздела подачи бумаги.
Операция/процедура Отображаются следующие данные счётчика.
Количество использования лотка 1 TRAY2 Количество использования лотка 2 (многоцелевой лоток) TRAY3 Количество использования лотка 3/левый лоток LCC (общее для стола/LCC) TRAY4 Количество использования лотка 4/правый лотка LCC (стол/LCC) BPT Количество использования ручного лотка ADU Количество использования подачи двусторонней печати ИМИТАЦИЯ 22-8 ОТОБРАЖЕНИЕ ДАННЫХ СЧЁТЧИКА ОРГ./СТЕПЛЕРА.

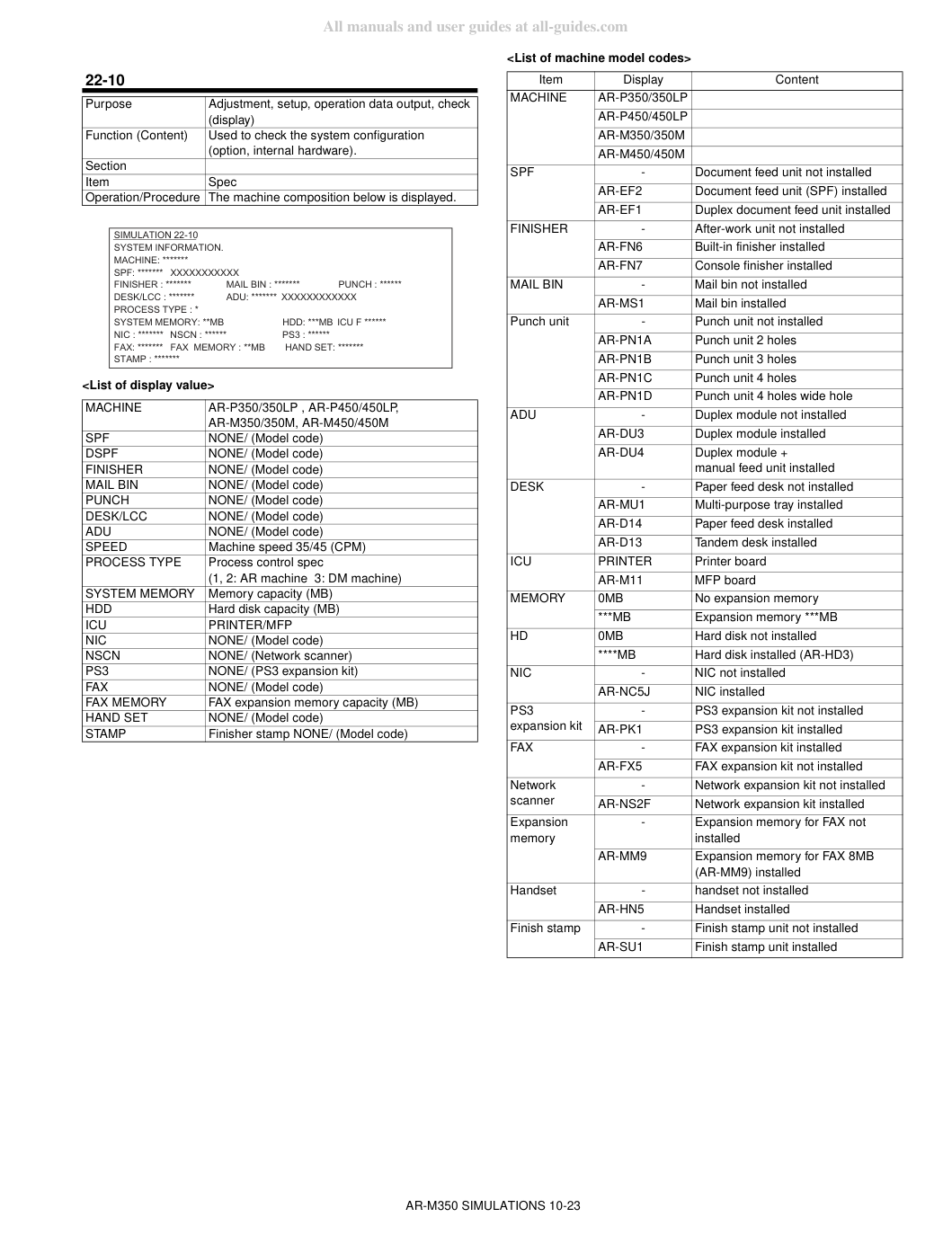

Использовать для проверки конфигурации системы (опция, внутреннее оборудование).
Операция/процедура Отображается состав машины ниже.
Используется для проверки частоты использования FAX.
(отправка/приём) (Только при установленном FAX.) Раздел FAX Элемент Данные Операция/процедура Отображаются следующие данные счётчика.
Использовать для проверки позиции сбоя подачи и количества сбоев в данной позиции.
(Если количество замятий значительно велико, машину необходимо отремонтировать.) Section DSPF Item Trouble Operation/Procedure Отображается история последних 50 замятий бумаги. (См. таблицу кодов замятий ниже.) Code Description SPSD_N SPSD не достигает замятия SPSD_S SPSD остаток замятия SPOD_N SPOD не достигает замятия SPOD_S SPOD остаток замятия SPSDSCN Конец таймера начала экспонирования SIMULATION 22-11 FAX COUNTER DATA DISPLAY.
Использовать для отображения данных картриджа процесса.
Операция/процедура Отображаются следующие данные счётчика.
Использовать для отображения счетчика режима сканера.
Operation/Procedure Отображаются значения счетчиков, связанные с сетевым сканером.
Number of scanned documents (total of OC and SPF) Количество отсканированных документов (всего OC и SPF) MAIL COUNTER Количество отправок почты FTP COUNTER Количество отправок FTP SIMULATION 22-13 PROCESS CARTRIDGE DATA DISPLAY.
Используется для очистки счетчика замятий, истории замятий, счетчика неисправностей и истории неисправностей.
(После завершения обслуживания эти счетчики должны быть очищены.) Section Item Counter Operation/Procedure Выбери с помощью цифровой клавиатуры и нажми клавишу START.
Выполняется процедура, указанная ниже, и дисплей возвращается в исходное состояние.
Использовать для очистки количества использования (количество отпечатков) каждой секции подачи бумаги.
Operation/Procedure Выбери с помощью цифровой клавиатуры и нажми клавишу START.
Выполняется процедура, указанная ниже, и дисплей возвращается в исходное состояние.
JAM/ TROUBLE COUNTER DATA CLEAR. ВЫБЕРИ 1-3 И НАЖМИ START.
1. ЗАМЯТИЕ БУМАГИ
2. ЗАМЯТИЕ SPF
3. НЕИСПРАВНОСТЬ
PAPER FEED COUNTER DATA CLEAR. ВЫБЕРИ 1-6 И НАЖМИ START.
1. ЛОТОК 1 2. ЛОТОК 2
3. ЛОТОК 3/LCC1
2. ЛОТОК 4/LCC2
Используется для очистки счетчика использования степлера, DSPF и сканирующего (считывающего) устройства.
Operation/Procedure Выбери с помощью цифровой клавиатуры и нажми клавишу START.
Выполняется процедура, указанная ниже, и дисплей возвращается в исходное состояние.
Использовать для сброса счетчика обслуживания.
Operation/Procedure Выбери с помощью цифровой клавиатуры и нажми клавишу START.
Выполняется процедура, указанная ниже, и дисплей возвращается в исходное состояние.
ORG./STAPLE COUNTER DATA CLEAR. ВЫБЕРИ 1-5 И НАЖМИ START.
3. СТЕПЛЕР
4. ПРОБИВКА
5. ШТАМП
1. ОБСЛУЖИВАНИЕ
Использовать для сброса счетчика проявителя.
(Счетчик разработчика установленного блока DV сбрасывается.) Section Process (OPC drum, developing, transfer, cleaning) Item Counter Operation/Procedure Выбери с помощью цифровой клавиатуры и нажми клавишу START.
Выполняется процедура, указанная ниже, и дисплей возвращается в исходное состояние.
Использовать для сброса счетчика копирования.
Operation/Procedure Выбери с помощью цифровой клавиатуры и нажми клавишу START.
Выполняется процедура, указанная ниже, и дисплей возвращается в исходное состояние.
1. DV CARTRIDGE
Используется для очистки счетчика барабана OPC и счетчика картриджа с тонером.
(Выполни при замене барабана OPC.) Section Process (OPC drum, developing, transfer, cleaning) Item Counter Operation/Procedure Выбери с помощью цифровой клавиатуры и нажми клавишу START.
Выполняется процедура, указанная ниже, и дисплей возвращается в исходное состояние.
Используется для очистки счетчика печати принтера.
(После завершения обслуживания этот счетчик должен быть очищен.) Section Printer Item Counter Operation/Procedure Выбери с помощью цифровой клавиатуры и нажми клавишу START.
Выполняется процедура, указанная ниже, и дисплей возвращается в исходное состояние.
DRUM/TONER COUNTER DATA CLEAR. ВЫБЕРИ И НАЖМИ START.
1. КАРТРИДЖ БАРАБАНА
2. КАРТРИДЖ ТОНЕРА
PRINTER/OTHERS COUNTER DATA CLEAR. ВЫБЕРИ 1-2 И НАЖМИ START.
1. ПРИНТЕР
2. ДРУГОЕ
Используется для очистки счетчика факса.
Operation/Procedure Выбери с помощью цифровой клавиатуры и нажми клавишу START.
Выполняется процедура, указанная ниже, и дисплей возвращается в исходное состояние.
FAX COUNTER DATA CLEAR. ВЫБЕРИ 1-6 И НАЖМИ START.
1. ОТПРАВКА ФАКСА
2. ПОЛУЧЕНИЕ ФАКСА
3. ВЫВОД ФАКСА
4. ОТПРАВИТЬ ИЗОБРАЖЕНИЯ
5. ВРЕМЯ ОТПРАВКИ
6. ВРЕМЯ ПРИЁМА
Используется для сброса счётчиков времени вращения барабана, времени вращения двигателя тонера и времени вращения проявителя. Счётчик проявителя установленного узла DV сбрасывается.
Operation/Procedure Выбери с помощью цифровой клавиатуры и нажми клавишу START.
Выполняется процедура, указанная ниже, и дисплей возвращается в исходное состояние.
Использовать для очистки каждого счетчика в режиме сканера.
Operation/Procedure Выбери с помощью цифровой клавиатуры и нажми клавишу START.
Выполняется процедура, указанная ниже, и дисплей возвращается в исходное состояние.
ОЧИСТКА ДАННЫХ ТАЙМЕРА. ВЫБЕРИ 1-3 И НАЖМИ START.
1. ВРАЩЕНИЕ БАРАБАНА (КАРТРИДЖ)
2. ВРАЩЕНИЕ DV (КАРТРИДЖ)
3. ПОДАЧА ТОНЕРА (КАРТРИДЖ)
ОЧИСТКА СЧЁТЧИКА СЕТЕВОГО СКАНЕРА. ВЫБЕРИ 1-3 И НАЖМИ START.
Примечание: Откройте переднюю крышку перед входом в режим SIM для автоматической регулировки.
Используется для проверки работы секции главного привода (кроме секции сканера (чтения)) и датчика плотности тонера. (Можно контролировать выходное значение датчика плотности тонера.) Секция Элемент привода Операция Процедура операции отображается значение датчика управления плотностью тонера. Нажми клавишу START, и главный двигатель начнёт вращение для контроля датчика управления плотностью тонера.
Используется для инициализации плотности тонера при замене проявителя. (Автоматическая регулировка) Секция Процесс (барабан OPC, проявка, перенос, очистка) Элемент Процедура операции отображается значение датчика управления плотностью тонера. Нажми клавишу START, и главный двигатель начнёт вращение. После перемешивания в течение 2 мин значение датчика управления плотностью тонера выбирается 10 раз и сохраняется среднее значение.
Нажми клавишу [CUSTOM SETTING] для остановки.
Нажми клавишу [CUSTOM SETTING] для остановки.
Используется для установки режима спецификации аудитора.
Настройка должна быть произведена в соответствии с условиями использования под аудитором.
Использовать для установки режима подсчета общего счетчика и счетчика обслуживания.
Процедура операции 1) Устанавливается количество подсчётов бумаги A3/WLT (1 или 2).
Текущее установленное значение выделено с правой стороны элемента.
2. Установка количества подсчётов выбранного
НАСТРОЙКА АУДИТОРА. ВЫБЕРИ 1-3 И НАЖМИ START.
2. ПОСТАВЩИК
3. ПРОЧИЕ
УСТАНОВКА РЕЖИМА ПОДСЧЁТА A3(LEDGER). ВЫБЕРИ 1-3 И НАЖМИ START.
1. ОБЩИЙ СЧЁТЧИК
2. СЧЁТЧИК ОБСЛУЖИВАНИЯ (БАРАБАН)
3. СЧЁТЧИК КАРТРИДЖА DV
УСТАНОВКА РЕЖИМА ПОДСЧЁТА A3(LEDGER). ВЫБЕРИ 1-2 И НАЖМИ START.
1. ОБЩИЙ СЧЁТЧИК
Когда установлен NIC, сброс невозможен. Поэтому питание должно быть отключено/включено.
Этот режим SIM не может изменить пункт назначения факса. Используй SIM 66-2 для изменения пункта назначения факса.
Использовать для установки спецификации в соответствии с местом назначения.
Процедура операции После установки пункта назначения питание отключается/включается.
Использовать для установки пробного режима сетевого сканера.
Процедура операции Устанавливается режим испытания сетевого сканера.
УСТАНОВКА ПУНКТА НАЗНАЧЕНИЯ. ВЫБЕРИ 1-10 И НАЖМИ START.
2. КАНАДА
4. ЯПОНИЯ
6. ЕВРОПА
8. АВСТРАЛИЯ
10. КИТАЙ
УСТАНОВКА ПРОБНОГО РЕЖИМА СЕТЕВОГО СКАНЕРА. ВЫБЕРИ 0-1 И НАЖМИ START.
Использовать для установки Включить/Отключить операцию экономии тонера.
(Этот режим SIM включён только для версий Япония и Великобритания. (Зависит от установки SIM 26-6 (Пункт назначения)).
Непрерывные неисправности при возникновении двух или более одинаковых неисправностей.
Процедура операции Устанавливается метод хранения памяти неисправностей.
Любое количество раз (Хотя совпадает с предыдущей, она сохраняется.) РЕЖИМ SIM 26-18 УСТАНОВКА РЕЖИМА ЭКОНОМИИ ТОНЕРА. ВЫБЕРИ 0-1 И НАЖМИ START.
УСТАНОВКА УПРАВЛЕНИЯ МАРКИРОВКОЙ CE. ВЫБЕРИ 0-1 И НАЖМИ START.
УСТАНОВКА РЕЖИМА ПАМЯТИ НЕИСПРАВНОСТЕЙ. ВЫБЕРИ 0-1 И НАЖМИ START.
Эта имитация игнорируется в модели AR, то есть операция продолжается.
Следующие счетчики не увеличиваются.
Использовать для остановки печати при истечении срока службы проявителя.
Использовать для установки Включить/Отключить функцию автоматического выбора коэффициента увеличения (AMS) в режиме копирования брошюр.
Операция/Процедура Режим буклета — параметр AMS включен или отключен. Нажмите клавишу START для сохранения.
Используется для установки Включение/Отключение увеличения счетчика при выходе белой бумаги.
Увеличение счетчика производится SIMULATION 26-38 КОНЕЦ СРОКА ЖИЗНИ РАЗРАБОТЧИКА УСТАНОВКА. ВЫБЕРИТЕ 0-1 И НАЖМИТЕ START.
0. ПРОДОЛЖИТЬ ПЕЧАТЬ
1. ОСТАНОВИТЬ ПЕЧАТЬ
ПАРАМЕТР РЕЖИМА БУКЛЕТА AMS. ВЫБЕРИТЕ 0-1 И НАЖМИТЕ START.
ПАРАМЕТР УВЕЛИЧЕНИЯ СЧЕТЧИКА ЧИСТОЙ БУМАГИ. ВЫБЕРИТЕ 0-1 И НАЖМИТЕ START.
0. НЕТ (БЕЗ УВЕЛИЧЕНИЯ СЧЕТЧИКА)
1. ДА (УВЕЛИЧЕНИЕ СЧЕТЧИКА)
Используется для установки спецификаций операции при возникновении неисправности связи между хост-компьютером и модемом (сторона машины).
U7-00 не отображается при неисправности связи.
U7-00 отображается при неисправности связи.
Используется для ввода номера тега машины.
(Эта функция позволяет проверить номер тега машины с компьютера.) Раздел Связь (RIC/MODEM) Элемент Данные Операция/Процедура Номер тега устанавливается. Текущее значение отображается в колонке PRESENT. Введите новый номер тега с помощью 10-значной цифровой клавиатуры и нажмите START для сохранения.
ОТКЛЮЧЕНИЕ НЕИСПРАВНОСТИ U7-00. ВЫБЕРИТЕ 0-1 И НАЖМИТЕ START.
ПАРАМЕТР НОМЕРА ТЕГА. ВВЕДИТЕ ЗНАЧЕНИЕ И НАЖМИТЕ START.
Использовать для проверки работы датчиков и детекторов в секциях подачи, транспортировки и выхода бумаги и их управляющих цепей.
Операция/Процедура Затем проверяются датчики машины.
Имя датчика выделяется при обнаружении.
Используется для проверки работы датчиков и детекторов в секции подачи бумаги (Paper feed) и их управляющих цепей. (Работа датчиков и детекторов в секции подачи бумаги может контролироваться на дисплее LCD.) Раздел Подача бумаги (Paper feed) Элемент Операция Операция/Процедура Затем проверяются датчики лотка подачи бумаги машины. Имя датчика выделяется при обнаружении.
detection MCSS2 MP обнаружение размера лотка 2 LUD обнаружение верхнего предела лотка 1 MCSS3 MP обнаружение размера лотка 3 MCSET обнаружение модуля MP MCSS4 MP обнаружение размера лотка 4 MCDRS обнаружение открытой боковой двери модуля MP Размер лотка MP (отображается размер обнаружения лотка MP) MCPPD обнаружение транспортировки лотка MP MPFSET обнаружение лотка ручной подачи MCLUD обнаружение верхнего предела лотка MP MPED обнаружение пустого лотка ручной подачи MCPED обнаружение пустого лотка MP MPLD обнаружение длины ручной подачи MCSPD обнаружение остатка лотка MP MPLS1 датчик выдвижения ручной подачи 1 MPLS2 датчик выдвижения ручной подачи 2 Лоток обхода (отображается размер обнаружения лотка ручной подачи) SIMULATION 30-1 ПРОВЕРКА ДАТЧИКОВ.
Используется для проверки работы датчиков размера бумаги лотка ручной подачи и их управляющей цепи. (Работа датчиков размера бумаги лотка ручной подачи может контролироваться на дисплее LCD.) Раздел Подача бумаги (Paper feed) Элемент Операция Операция/Процедура Проверяются датчики лотка ручной подачи. Имя датчика выделяется при обнаружении.
ширина размер (отображается обнаруженная ширина лотка ручной подачи) A4/A3, 11x, B5/B4, 8.5x, A4R, B5R, A5R, 5.5x, 7.25x, EXTRA SIMULATION 40-1 ПРОВЕРКА ДАТЧИКА ЛОТКА ОБХОДА.
Эта регулировка производится только при замене датчика объема обнаружения ширины.
Обычно используйте SIM 40-7 для ввода.
Используется для регулировки уровня обнаружения датчика объема ширины бумаги лотка ручной подачи.
Операция/Процедура Размер лотка ручной подачи регулируется.
1. Выдвиньте направляющую в положение MAX. Выберите
1 и нажмите START. Когда отображается COMPLETE, нажмите CUSTOM SETTING для возврата на исходный экран.
2. Переместите направляющую в положение A4R. Выберите 2 и
нажмите START. Когда отображается COMPLETE, нажмите CUSTOME SETTING для возврата на исходный экран.
3. Переместите направляющую в положение A5R. Выберите 3 и
нажмите START. Когда отображается COMPLETE, нажмите CUSTOME SETTING для возврата на исходный экран.
4. Переместите направляющую в положение MIN. на исходном
экране. Выберите 4 и нажмите START. Когда отображается COMPLETE, регулировка завершена.
Если в процедурах 1) - 4) отображается ERROR, повторите регулировку еще раз." SIMULATION 40-2 РЕГУЛИРОВКА ЛОТКА ОБХОДА. ВЫБЕРИТЕ 1-4 И НАЖМИТЕ START.
ПОЛОЖЕНИЕ MAX. ... COMPLETE (или "ERROR") SIMULATION 40-2 РЕГУЛИРОВКА ЛОТКА ОБХОДА.
ПОЛОЖЕНИЕ 1 ... COMPLETE (или "ERROR") SIMULATION 40-2 РЕГУЛИРОВКА ЛОТКА ОБХОДА.
ПОЛОЖЕНИЕ 2 ... COMPLETE (или "ERROR") SIMULATION 40-2 РЕГУЛИРОВКА ЛОТКА ОБХОДА.
ПОЛОЖЕНИЕ MIN. ... COMPLETE (или "ERROR") Нажмите клавишу [CUSTOM SETTING].
Когда выбран «1», нажмите клавишу [START].
При выборе «2» нажми клавишу [START].
При выборе «3» нажми клавишу [START].
При выборе «4» нажми клавишу [START].
Используется для ввода значения регулировки уровня обнаружения ширины лотка подачи бумаги вручную.
Операция/Процедура Вводится значение регулировки (указано на обратной стороне секции выдвижного лотка) размера ручного лотка подачи.
Используется для проверки уровня обнаружения ширины датчиком ширины бумаги универсального лотка.
Операция/Процедура Проверяются датчики универсального лотка (MPT). Имя датчика выделяется при обнаружении.
УСТАНОВКА ЗНАЧЕНИЯ БАЙПАС-ЛОТКА. ВВЕДИ ЗНАЧЕНИЕ 0-1023 И НАЖМИ START.
1. ПОЛОЖЕНИЕ MAX.
УСТАНОВКА ЗНАЧЕНИЯ БАЙПАС-ЛОТКА. ВЫБЕРИ 1-4 И НАЖМИ START.
1. МАКСИМАЛЬНОЕ ПОЛОЖЕНИЕ :
2. ПОЛОЖЕНИЕ 1
3. ПОЛОЖЕНИЕ 2
4. МИНИМАЛЬНОЕ ПОЛОЖЕНИЕ :
Используется для регулировки уровня обнаружения ширины датчиком ширины бумаги универсального лотка.
Операция/Процедура Регулируется размер универсального лотка.
1. Выдвини направляющую в МАКСИМАЛЬНОЕ положение.
При отображении COMPLETE нажми CUSTOM SETTING для возврата на исходный экран.
2. Переведи направляющую в МИНИМАЛЬНОЕ положение.
При отображении COMPLETE регулировка завершена.
Если отображается ERROR в процедурах 1) - 2), повтори регулировку заново.
РЕГУЛИРОВКА УНИВЕРСАЛЬНОГО ЛОТКА. ВЫБЕРИ 1-2 И НАЖМИ START.
МАКСИМАЛЬНОЕ ПОЛОЖЕНИЕ... COMPLETE (или «ERROR») ИМИТАЦИЯ 40-12 РЕГУЛИРОВКА УНИВЕРСАЛЬНОГО ЛОТКА.
МИНИМАЛЬНОЕ ПОЛОЖЕНИЕ... COMPLETE (или «ERROR») Нажми клавишу [CUSTOM SETTING].
Когда выбран «1», нажмите клавишу [START].
При выборе «2» нажми клавишу [START].
Используется для проверки работы датчика размера оригинала и связанной схемы.
(Работа датчика размера оригинала может контролироваться на дисплее LCD.) Раздел Другой пункт Операция Операция/Процедура Проверяется датчик OC оригинала.
Используется для регулировки уровня обнаружения датчика размера оригинала.
Операция/Процедура Регулируется датчик OC оригинала.
1. Открой крышку оригинала. Нажми 1 без
оригинала. Нажми START, отображается COMPLETE. Нажми CUSTOM SETTING для возврата на исходный экран.
2. Поместь бумагу A3 (или WLT) на исходный
экран. Выбери 2 и нажми START.
При отображении COMPLETE регулировка завершена.
Если отображается ERROR в процедурах 1) - 2), повтори регулировку заново.
(Обнаруженный датчик выделен.) ИМИТАЦИЯ 41-2 РЕГУЛИРОВКА ДАТЧИКА PD. ВЫБЕРИ 1-2 И НАЖМИ START.
1. НЕТ ОРИГИНАЛА
НЕТ ОРИГИНАЛА ... ЗАВЕРШЕНО (или " ОШИБКА на PD1 PD2...") ОРИГИНАЛ A3 ... НЕПОЛНАЯ ИМИТАЦИЯ 41-2 РЕГУЛИРОВКА ДАТЧИКА PD.
ОРИГИНАЛ A3 ... ЗАВЕРШЕНО (или " ОШИБКА на PD1 PD2...") Нажми клавишу [CUSTOM SETTING].
Когда выбран «1», нажмите клавишу [START].
При выборе «2» нажми клавишу [START].
Используется для проверки работы датчика размера оригинала и связанной схемы.
(Уровень выхода датчика размера оригинала может контролироваться на дисплее LCD.) Раздел Другой пункт Операция Операция/Процедура Отображается уровень обнаружения датчика OC оригинала. (Отображение в реальном времени) OCSW Состояние крышки оригинала Открыто : Нормальное отображение Закрыто : Выделено PD1 ~ 7 Уровень обнаружения датчика PD Цифры в [ ] указывают пороговые значения регулировки (значение регулировки 41-2).
Используется для установки температуры плавления в каждом режиме работы.
Операция/Процедура Устанавливается температура управления термоузлом.
Текущее установленное значение выделено справа от каждого пункта. Выбери пункт (1 - 6) и введи установленное значение с помощью цифровой клавиатуры. Нажми клавишу START для сохранения значения.
УСТАНОВКА ТЕМПЕРАТУРЫ ТЕРМОУЗЛА. ВВЕДИ ЗНАЧЕНИЕ И НАЖМИ START.
1. ВНУТРИ НОРМАЛЬНО
УСТАНОВКА ТЕМПЕРАТУРЫ ТЕРМОУЗЛА. ВЫБЕРИ 1 - 6 И НАЖМИ START.
1. ВНУТРИ НОРМАЛЬНО 190
5. ВНУТРИ MPT
2. СНАРУЖИ НОРМАЛЬНО 190 6. СНАРУЖИ MPT
3. ВНУТРИ ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ 130
4. ВНЕШНИЙ ПРЕДПРОГРЕВ 130
*1: Только при значении 0 управление выполняется с фактическим значением датчика процесса Thermistor.
При ненулевом значении управление выполняется принудительно.
*2: Когда время ожидания двигателя печатного барабана превышает это значение, выполняется коррекция SIM 44-1 Vb1.
*3: Это значение — значение коррекции SIM 44-9 Vb1-1. Используется значение, соответствующее времени вращения печатного барабана.
*4: Это значение — значение коррекции SIM 44-9 Vb1-2. Используется значение, соответствующее времени вращения печатного барабана.
*1: Vb1-1 и Vb1-2 включаются или отключаются установкой SIM 44-1 Vb1.
*2: При установке PTH на 0 в SIM 44-4 отображается обнаруженное значение при данной регулировке. При установке PTH на иное значение отображается значение, установленное в SIM 44-4.
Используется для установки включения/выключения каждой корректирующей операции в секции формирования изображения (технологический процесс).
Используется для установки целевого уровня плотности изображения (эталон) при корректировке смещения напряжения проявки.
Операция/Процедура Установите значение коррекции процесса.
Выберите пункт (1 - 9) и введите значение с помощью 10-позиционной сенсорной панели. Нажмите START для сохранения значения.
время ожидания (0-180сек : По умолчанию 90) 3 Vb1-1 *3 Vb (значение коррекции смещения проявителя) количество коррекции (первое вращение) 1 (0 - 150V : По умолчанию 50) 4 Vb1-2 *3 Vb (значение коррекции смещения проявителя) количество коррекции (первое вращение) 2 (0 - 150V : По умолчанию 50) 5 Vb1-3 *3 Vb (значение коррекции смещения проявителя) количество коррекции (первое вращение) 3 (0 - 150V : По умолчанию 50) 6 Vb2-1 *4 Vb (значение коррекции смещения проявителя) количество коррекции (второе вращение) 1 (0 - 50V : По умолчанию 15) 7 Vb2-2 *4 Vb (значение коррекции смещения проявителя) количество коррекции (второе вращение) 2 (0 - 50V : По умолчанию 15) 8 Vb2-3 *4 Vb (значение коррекции смещения проявителя) количество коррекции (второе вращение) 3 (0 - 50V : По умолчанию 15) SIMULATION 44-1 УСТАНОВКА ЗНАЧЕНИЯ КОРРЕКЦИИ ПРОЦЕССА. ВВЕДИТЕ ЗНАЧЕНИЕ 0-127 И НАЖМИТЕ START.
УСТАНОВКА ЗНАЧЕНИЯ УПРАВЛЕНИЯ ПРОЦЕССОМ. ВВЕДИТЕ ЗНАЧЕНИЕ И НАЖМИТЕ START.
УСТАНОВКА ЗНАЧЕНИЯ УПРАВЛЕНИЯ ПРОЦЕССОМ. ВЫБЕРИТЕ 1-8 И НАЖМИТЕ START.
Используется для проверки результата (напряжение сетки основного зарядного устройства, напряжение смещения проявки, мощность лазера и т.д.) коррекции (техническая коррекция) в секции формирования изображения.
(С помощью данной симуляции можно проверить операцию коррекции.) Раздел Процесс (печатный барабан OPC, проявление, перенос, очистка) Пункт Данные Операция/Процедура Проверьте значение коррекции процесса.
Используется для регулировки плотности копирования в режиме копирования (двоичный, автоматический, текст, текст/фото, фото режим).
Регулировка при помощи данной симуляции влияет на все значения регулировки плотности чтения.
Операция/Процедура Выберите устанавливаемый режим экспозиции.
1. Текущее установленное значение выделено на
2. Установите уровень экспозиции с помощью 10-позиционной сенсорной панели.
Нажмите P для сохранения установленного значения.
3. Нажмите START, и копирование начнется и
4. Выберите лоток подачи бумаги. (Установленное значение 2)
5. Выберите уровень экспозиции. (Установленное значение 3)
SETUP УРОВНЯ ЭКСПОЗИЦИИ (2). ВЫБЕРИТЕ 0-6 И НАЖМИТЕ START.
0. ВЫБОР ЛОТКА
1. НАЧАЛО КОПИРОВАНИЯ
2. EXP LEVEL
3. AE 3.0
4. CH 3.0
5. MIX 3.0
6. PHOTO 3.0
EXP. LEVEL SETUP (2). ВЫБЕРИТЕ 1-5 И НАЖМИТЕ START.
1. TRAY1
2. TRAY2
3. TRAY3
4. TRAY4
EXP. LEVEL SETUP (2). ВЫБЕРИТЕ 3-6 И НАЖМИТЕ START.
3. AE 3.0 4. CH 3.0
5. MIX 3.0 6. PHOTO 3.0
EXP. LEVEL SETUP (2), ВВЕДИТЕ ЗНАЧЕНИЕ 0-99 И НАЖМИТЕ START.
3. AE 3.0
Выберите 1 и нажмите клавишу [START].
Выберите 2 и нажмите клавишу [START].
Выберите 0 и нажмите клавишу [START].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Используется для регулировки плотности печати для каждого уровня плотности (значение отображения) в режиме копирования (двоичный режим-Текст).
Для каждого уровня плотности (значение на дисплее) можно установить желаемую плотность чтения.
Операция/Процедура Выберите устанавливаемый режим экспозиции.
1. Текущее установленное значение выделено на
2. Установите уровень экспозиции с помощью 10-позиционной сенсорной панели.
Нажмите P для сохранения установленного значения.
3. Нажмите START, и копирование начнется и
4. Выберите лоток подачи бумаги. (Установленное значение 2)
5. Выберите уровень экспозиции. (Установленное значение 3)
УСТАНОВКА УРОВНЯ ЭКСПОЗИЦИИ (CHAR.2). ВЫБЕРИ 0-11 И НАЖМИ START.
0. ВЫБОР ЛОТКА
1. НАЧАЛО КОПИРОВАНИЯ
2. EXP LEVEL
УСТАНОВКА УРОВНЯ ЭКСПОЗИЦИИ (CHAR.2), ВВЕДИ ЗНАЧЕНИЕ 0-99 И НАЖМИ START.
УСТАНОВКА УРОВНЯ ЭКСПОЗИЦИИ (CHAR.2). ВЫБЕРИ 1-5 И НАЖМИ START.
1. TRAY1
2. TRAY2
3. TRAY3
4. TRAY4
УСТАНОВКА УРОВНЯ ЭКСПОЗИЦИИ (CHAR.2). ВЫБЕРИ 3-11 И НАЖМИ START.
Выберите 1 и нажмите клавишу [START].
Выберите 2 и нажмите клавишу [START].
Выберите 0 и нажмите клавишу [START].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Используется для регулировки плотности печати для каждого уровня плотности (значение отображения) в режиме копирования (двоичный режим-Текст/Фото).
Для каждого уровня плотности (значение на дисплее) можно установить желаемую плотность чтения.
Операция/Процедура Выберите устанавливаемый режим экспозиции.
1. Текущее установленное значение выделено на
2. Установите уровень экспозиции с помощью 10-позиционной сенсорной панели.
Нажмите P для сохранения установленного значения.
3. Нажмите START, и копирование начнется и
4. Выберите лоток подачи бумаги. (Установленное значение 2)
5. Выберите уровень экспозиции. (Установленное значение 3)
SETUP УРОВНЯ ЭКСПОЗИЦИИ (MIX.2). ВЫБЕРИТЕ 0-11 И НАЖМИТЕ START.
0. ВЫБОР ЛОТКА
1. НАЧАЛО КОПИРОВАНИЯ
2. EXP LEVEL
SETUP УРОВНЯ ЭКСПОЗИЦИИ (MIX.2), ВВЕДИТЕ ЗНАЧЕНИЕ 0-99 И НАЖМИТЕ START.
SETUP УРОВНЯ ЭКСПОЗИЦИИ (MIX.2). ВЫБЕРИТЕ 1-5 И НАЖМИТЕ START.
1. TRAY1
2. TRAY2
3. TRAY3
4. TRAY4
SETUP УРОВНЯ ЭКСПОЗИЦИИ (MIX.2). ВЫБЕРИТЕ 3-11 И НАЖМИТЕ START.
Выберите 1 и нажмите клавишу [START].
Выберите 2 и нажмите клавишу [START].
Выберите 0 и нажмите клавишу [START].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Используется для регулировки плотности печати для каждого уровня плотности (значение отображения) в режиме копирования (двоичный режим-Фото).
Для каждого уровня плотности (значение на дисплее) можно установить желаемую плотность чтения.
Операция/Процедура Выберите устанавливаемый режим экспозиции.
1. Текущее установленное значение выделено на
2. Установите уровень экспозиции с помощью 10-позиционной сенсорной панели.
Нажмите P для сохранения установленного значения.
3. Нажмите START, и копирование начнется и
4. Выберите лоток подачи бумаги. (Установленное значение 2)
5. Выберите уровень экспозиции. (Установленное значение 3)
SETUP УРОВНЯ ЭКСПОЗИЦИИ (PHOTO2). ВЫБЕРИТЕ 0-11 И НАЖМИТЕ START.
0. ВЫБОР ЛОТКА
1. НАЧАЛО КОПИРОВАНИЯ
2. EXP LEVEL
SETUP УРОВНЯ ЭКСПОЗИЦИИ (PHOTO2), ВВЕДИТЕ ЗНАЧЕНИЕ 0-99 И НАЖМИТЕ START.
SETUP УРОВНЯ ЭКСПОЗИЦИИ (PHOTO2). ВЫБЕРИТЕ 1-5 И НАЖМИТЕ START.
1. TRAY1
2. TRAY2
3. TRAY3
4. TRAY4
SETUP УРОВНЯ ЭКСПОЗИЦИИ (PHOTO2). ВЫБЕРИТЕ 3-11 И НАЖМИТЕ START.
Выберите 1 и нажмите клавишу [START].
Выберите 2 и нажмите клавишу [START].
Выберите 0 и нажмите клавишу [START].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Используется для регулировки плотности печати в режиме факса (все режимы). Регулировка при помощи данной симуляции влияет на все значения регулировки плотности чтения.
(Только если установлен факс) Раздел Пункт Качество изображения Операция/Процедура Выберите устанавливаемый режим экспозиции.
1. Текущее установленное значение выделено на
2. Установите уровень экспозиции с помощью 10-позиционной сенсорной панели.
Нажмите P для сохранения установленного значения.
3. Нажмите START, и копирование начнется и
4. Выберите лоток подачи бумаги. (Установленное значение 2)
SETUP УРОВНЯ ЭКСПОЗИЦИИ ФАКСА (АВТОУСТАНОВКА). ВЫБЕРИТЕ 0-2 И НАЖМИТЕ START.
0. ВЫБОР ЛОТКА
1. НАЧАЛО КОПИРОВАНИЯ
2. УРОВЕНЬ ЭКСПОЗИЦИИ ФАКСА
SETUP УРОВНЯ ЭКСПОЗИЦИИ ФАКСА (АВТОУСТАНОВКА), ВВЕДИТЕ ЗНАЧЕНИЕ 0-99 И НАЖМИТЕ START.
2. УРОВЕНЬ ЭКСПОЗИЦИИ ФАКСА
SETUP УРОВНЯ ЭКСПОЗИЦИИ ФАКСА (АВТОУСТАНОВКА). ВЫБЕРИТЕ 1-5 И НАЖМИТЕ START.
1. TRAY1 2. TRAY2 3. TRAY3 4. TRAY4 5.BPT
Выберите 1 и нажмите клавишу [START].
Выберите 0 и нажмите клавишу [START].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Используется для регулировки плотности чтения в режиме факса (обычный режим).
(Только при установленном факсе.) Раздел Элемент Качество изображения Операция/Процедура Устанавливаемый режим экспозиции выбирается.
1. Текущее установленное значение выделено на
2. Установите уровень экспозиции с помощью 10-позиционной сенсорной панели.
Нажмите P для сохранения установленного значения.
3. Нажмите START, и копирование начнется и
4. Выберите лоток подачи бумаги. (Установленное значение 2)
5. Выберите уровень экспозиции. (Установленное значение 3)
НАСТРОЙКА УР. ЭКС. ФАКС(НОРМ). ВЫБЕРИ 0-5 И НАЖМИ СТАРТ.
0. ВЫБОР ЛОТКА
1. НАЧАТЬ ПЕЧАТЬ
2. EXP LEVEL
4. СВЕТЛЫЙ
НАСТРОЙКА УР. ЭКС. ФАКС(НОРМ), ВВЕДИ ЗНАЧЕНИЕ 0-99 И НАЖМИ СТАРТ.
НАСТРОЙКА УР. ЭКС. ФАКС(НОРМ). ВЫБЕРИ 1-5 И НАЖМИ СТАРТ.
1. TRAY1
2. TRAY2
3. TRAY3
4. TRAY4
НАСТРОЙКА УР. ЭКС. ФАКС(НОРМ). ВЫБЕРИ 3-5 И НАЖМИ СТАРТ.
4. СВЕТЛЫЙ
Выберите 1 и нажмите клавишу [START].
Выберите 2 и нажмите клавишу [START].
Выберите 0 и нажмите клавишу [START].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Используется для регулировки плотности чтения в режиме факса (режим мелкого текста). (Только при установленном факсе.) Раздел Элемент Качество изображения Операция/Процедура Устанавливаемый режим экспозиции выбирается.
1. Текущее установленное значение выделено на
2. Установите уровень экспозиции с помощью 10-позиционной сенсорной панели.
Нажмите P для сохранения установленного значения.
3. Нажмите START, и копирование начнется и
4. Выберите лоток подачи бумаги. (Установленное значение 2)
5. Выберите уровень экспозиции. (Установленное значение 3)
НАСТРОЙКА УР. ЭКС. ФАКС(ХОРОШО). ВЫБЕРИ 0-8 И НАЖМИ СТАРТ.
0. ВЫБОР ЛОТКА
1. НАЧАТЬ ПЕЧАТЬ
2. EXP LEVEL
4. СВЕТЛЫЙ
6. АВТО(В)
7. СВЕТЛЫЙ(В)
8. ТЕМНЫЙ(В)
НАСТРОЙКА УР. ЭКС. ФАКС(ХОРОШО), ВВЕДИ ЗНАЧЕНИЕ 0-99 И НАЖМИ СТАРТ.
НАСТРОЙКА УР. ЭКС. ФАКС(ХОРОШО). ВЫБЕРИ 1-5 И НАЖМИ СТАРТ.
1. TRAY1
2. TRAY2
3. TRAY3
4. TRAY4
НАСТРОЙКА УР. ЭКС. ФАКС(ХОРОШО). ВЫБЕРИ 3-8 И НАЖМИ СТАРТ.
4. СВЕТЛЫЙ
6. АВТО(В)
7. СВЕТЛЫЙ(В)
8. ТЕМНЫЙ(В)
Выберите 1 и нажмите клавишу [START].
Выберите 2 и нажмите клавишу [START].
Выберите 0 и нажмите клавишу [START].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Используется для регулировки плотности чтения в режиме факса (режим высокого качества). (Только при установленном факсе.) Раздел Элемент Качество изображения Операция/Процедура Устанавливаемый режим экспозиции выбирается.
1. Текущее установленное значение выделено на
2. Установите уровень экспозиции с помощью 10-позиционной сенсорной панели.
Нажмите P для сохранения установленного значения.
3. Нажмите START, и копирование начнется и
4. Выберите лоток подачи бумаги. (Установленное значение 2)
5. Выберите уровень экспозиции. (Установленное значение 3)
НАСТРОЙКА УР. ЭКС. ФАКС(СУПЕР ХОРОШО). ВЫБЕРИ 0-8 И НАЖМИ СТАРТ.
0. ВЫБОР ЛОТКА
1. НАЧАТЬ ПЕЧАТЬ
2. EXP LEVEL
4. СВЕТЛЫЙ
6. АВТО(В)
7. СВЕТЛЫЙ(В)
8. ТЕМНЫЙ(В)
НАСТРОЙКА УР. ЭКС. ФАКС(СУПЕР ХОРОШО), ВВЕДИ ЗНАЧЕНИЕ 0-99 И НАЖМИ СТАРТ.
НАСТРОЙКА УР. ЭКС. ФАКС(СУПЕР ХОРОШО). ВЫБЕРИ 1-5 И НАЖМИ СТАРТ.
1. TRAY1
2. TRAY2
3. TRAY3
4. TRAY4
НАСТРОЙКА УР. ЭКС. ФАКС(СУПЕР ХОРОШО). ВЫБЕРИ 3-8 И НАЖМИ СТАРТ.
4. СВЕТЛЫЙ
6. АВТО(В)
7. СВЕТЛЫЙ(В)
8. ТЕМНЫЙ(В)
Выберите 1 и нажмите клавишу [START].
Выберите 2 и нажмите клавишу [START].
Выберите 0 и нажмите клавишу [START].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
Нажмите клавишу [START] или нажмите клавишу [CUSTOME SETTING].
