Sharp AR-M450 — Автоматическая регулировка проявителя

← Sharp AR-M450 — все главы инструкции

6. Автоматическая регулировка проявителя

Присоедини снятые кожухи.

При этом держи переднюю дверцу открытой.

Примечание: автоматическая регулировка проявителя должна выполняться входом в режим симуляции с открытой передней дверцей. Если питание отключено при закрытой передней дверце, выполняется прогрев для подачи тонера в проявляющий узел. В результате эталонная плотность тонера не может быть получена.

Вставь штепсель питания в электрическую розетку.

Переключись на режим копирования и нажми [P] [*] [C] [*] [2] [5] [START] [2] [START], и аппарат перейдет в режим симуляции «AUTOMATIC DV AD».

Нажми клавишу [START], и начнется автоматическая регулировка проявителя.

Во время выполнения автоматической регулировки проявителя индикатор данных (LED) мигает и ЖКД показывает значение датчика тонера.

Примерно через 2 мин значение регулировки сохраняется в аппарате.

Проверь, что режим завершился нормально.

Нормальное завершение: индикатор данных гаснет.

Ненормальное завершение: индикатор ошибки загорается.

Устрани причину ошибки и повторно выполни автоматическую регулировку проявителя.

Отключи/включи питание, и аппарат вернется в нормальный режим и перейдет в режим прогрева.

7. Регулировка искажений

Поскольку регулировка была выполнена при отправке, дополнительная регулировка в основном не требуется. Однако если возникают искажения, как показано на иллюстрации, выполни регулировку, следуя приведенной ниже процедуре.

Используя уровень, проверь, что модуль сканера установлен на горизонтальной поверхности.

Сделай копию. Если возникают искажения, как показано на рис.1 или рис.2, ослабь винт крепления кулачка A (M3 x 12) для выполнения регулировки.

• В случае рис.1 Переместить кулачок A в направлении A на величину разности изображения.

В качестве ориентира для объема движения изображение перемещается на 0,5 мм при одном делении (одном пазу) движения кулачка.

После перемещения затяни винт крепления кулачка A (M3 x 12) и сделай копию еще раз, чтобы проверить, что копируемое изображение не искажено.

• В случае рис.2 Переместить кулачок A в направлении B на величину разности изображения.

В качестве ориентира для объема движения изображение перемещается на 0,5 мм при одном делении (одном пазу) движения кулачка.

После перемещения затяни винт крепления кулачка A (M3 x 12) и сделай копию еще раз, чтобы проверить, что копируемое изображение не искажено.

Если необходимо установить другое периферийное устройство, выполни следующий шаг в конце работы по установке.

Нажми клавишу [CUSTOM SETTING] для остановки.

8. AR-M11

• Для установки AR-M11 требуется модуль сканера.

• Начни установку после проверки, что индикаторы DATA и COMMUNICATION на панели управления не горят и не мигают.

Отключи главный выключатель основного блока принтера.

Поверни главный выключатель на передней стороне основного блока в положение «OFF».

Затем извлеки штепсель питания из розетки.

Извлеки кабели, подключенные к блоку управления принтером (PWB).

Извлеки все кабели, подключенные к блоку управления принтером (PWB), из компьютера.

Извлеки блок управления принтером (PWB).

Извлеки пять винтов, крепящих блок управления принтером (PWB) к основному блоку принтера.

Затем удерживая две рукоятки, вытащи блок управления принтером (PWB), чтобы извлечь его из основного блока.

Перенеси дополнительные платы на блок управления МФУ (MFP control PWB).

Извлеки карту принт-сервера, блок жесткого диска (HDD PWB), расширительную память, ПЗУ шрифтов PS Kanji и E2PROM из извлеченного блока управления принтером (PWB) и установи их на позиции блока управления МФУ (MFP control PWB), показанные на иллюстрации.

которые фиксируют узел управления MFP PWB.

три винта, которые были удалены.

Присоедините узел управления MFP PWB к основному узлу принтера и зафиксируйте его пятью винтами.

Подключите кабели к узлу управления MFP PWB.

Подключите все кабели, удаленные на шаге 2, к разъемам узла управления MFP PWB.

Включите главный выключатель основного узла принтера.

Вставьте кабель питания основного узла принтера в розетку.

Затем переведите главный выключатель, расположенный на передней части основного узла, в положение "ВКЛ".

модуля подсвечены и доступна работа с кнопками.

Затем выполните печать с компьютера для проверки корректной работы печати.

Кабель сканера Кабель Centronics Кабель LAN Если необходимо установить другое периферийное устройство, выполните следующий шаг в конце работ по установке.

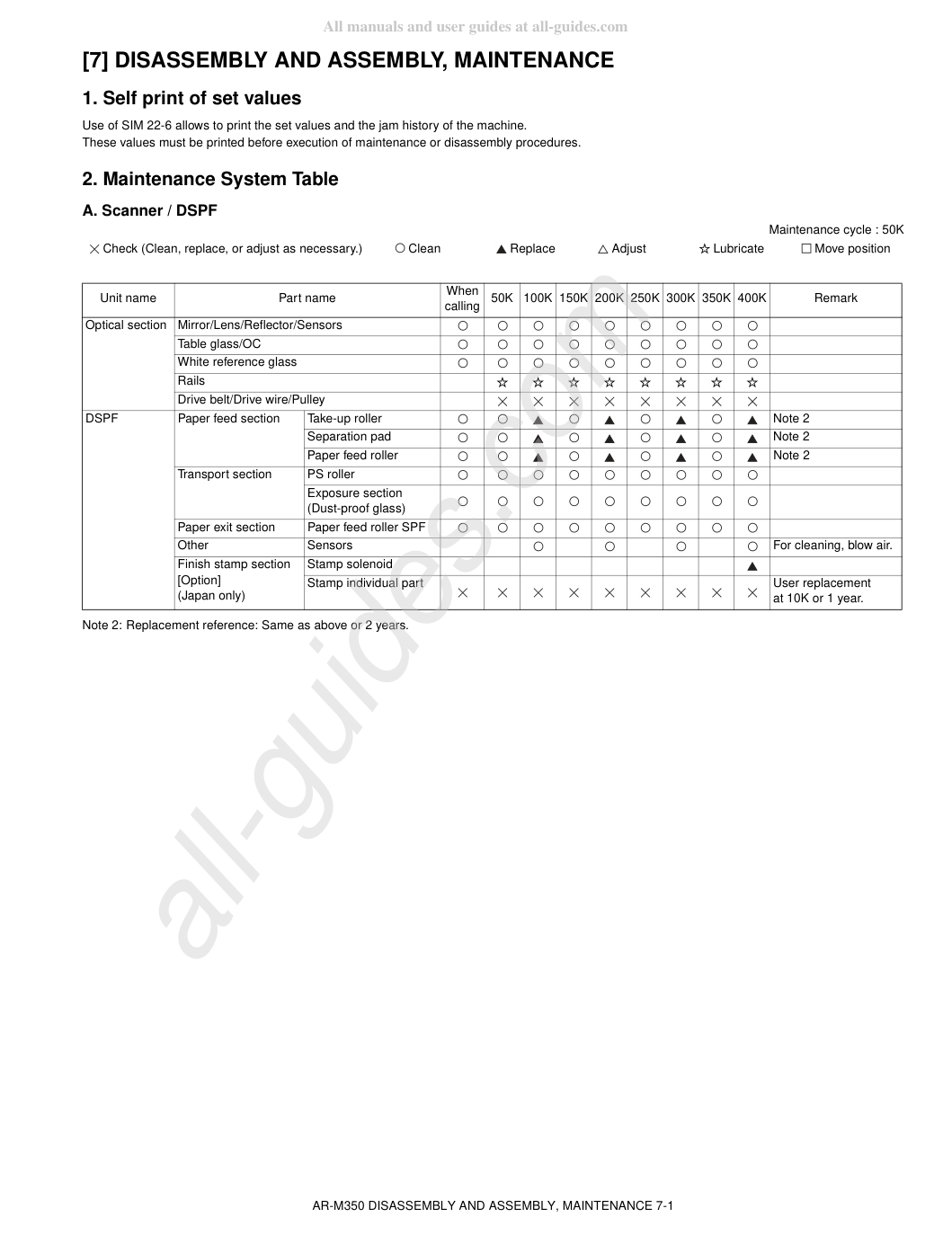

1. Автопечать установленных значений

Использование SIM 22-6 позволяет распечатать установленные значения и историю замятий машины.

Эти значения должны быть напечатаны до выполнения процедур техническое обслуживания или разборки.

2. Таблица системы обслуживания

Примечание 2: Справочник замены: Такое же или через 2 года.

Проверьте (Очистите, замените или отрегулируйте по необходимости.) Очистить Заменить Отрегулировать Смазать Переместить положение Наименование узла Наименование детали При обращении 50K 100K 150K 200K 250K 300K 350K 400K Примечание Оптический раздел Зеркало/Линза/Отражатель/Датчики Стекло стола/OC Стекло белого эталона Направляющие Приводной ремень/Приводной трос/Шкив DSPF Раздел подачи бумаги Ролик съема Примечание 2 Разделительная подушка Примечание 2 Ролик подачи бумаги Примечание 2 Раздел транспортировки Ролик PS Раздел экспозиции (Защитное от пыли стекло) Раздел выхода бумаги Ролик подачи бумаги SPF Прочие Датчики Для очистки продуйте воздухом.

Схема из сервис-мануала
Схема из сервис-мануала

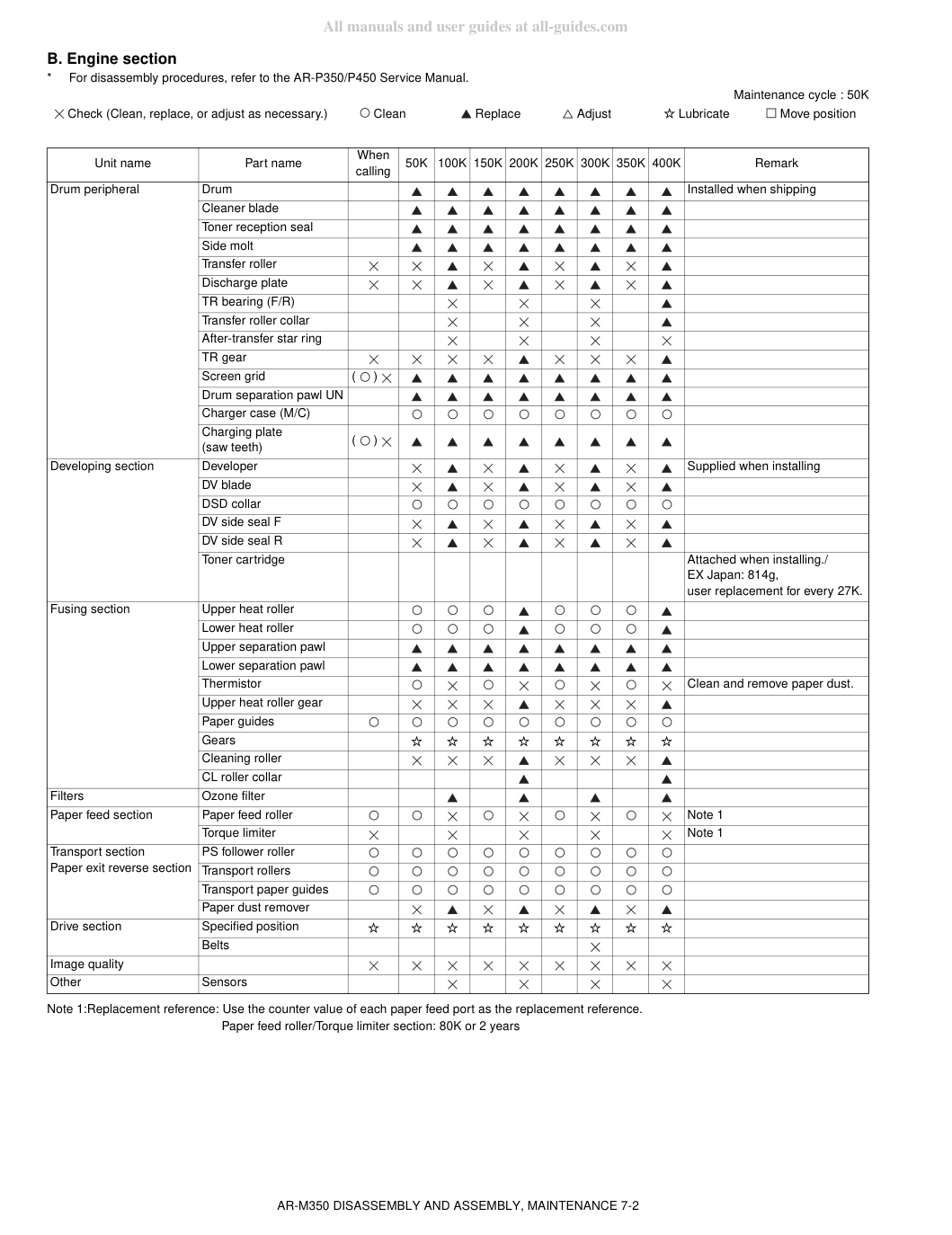

Для процедур разборки обратитесь к Сервис-мануалу AR-P350/P450.

Примечание 1: Справочник замены: Используйте значение счетчика каждого порта подачи бумаги в качестве справочника замены.

Поставляется при установке Лезвие DV Воротник DSD Боковое уплотнение DV F Боковое уплотнение DV R Картридж тонера Поставляется при установке./ EX Япония: 814g, замена пользователем на каждые 27K.

Схема из сервис-мануала
Схема из сервис-мануала

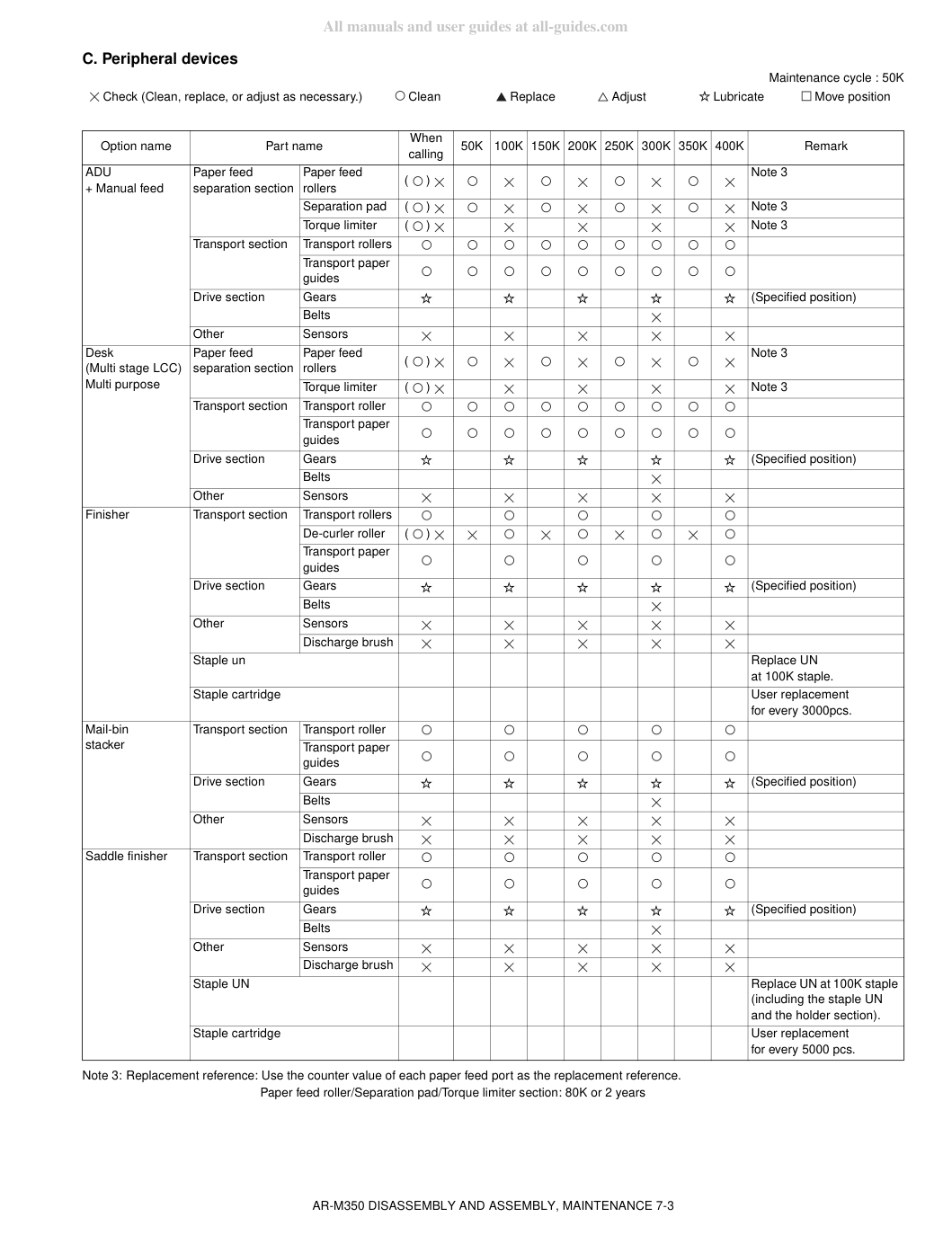

AR-M350 РАЗБОРКА И СБОРКА, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 7-3 C. Периферийные устройства Цикл обслуживания: 50K Примечание 3: Справочник замены: Используйте значение счетчика каждого порта подачи бумаги в качестве справочника замены.

штабелер Раздел транспортировки Ролик транспортировки Направляющие подачи бумаги Раздел привода Шестерни (Указанное положение) Ремни Прочие Датчики Щетка разряда Финишер с седлом Раздел транспортировки Ролик транспортировки Направляющие подачи бумаги Раздел привода Шестерни (Указанное положение) Ремни Прочие Датчики Щетка разряда Узел скрепки UN Замените UN на 100K скрепка (включая узел скрепки UN и секцию держателя).

Схема из сервис-мануала
Схема из сервис-мануала
