2. Спецификации и описание продукта
2. Спецификации и описание продукта
1. Скорость
2. Процессор
3. Языки принтера
4. Память (Стд / Макс)
5. Интерфейсы
6. Картридж тонера (Initial / Sales)
2. Спецификации и описание продукта
2. Спецификации и описание продукта
• Технические характеристики могут изменяться без уведомления. См. ниже технические характеристики продукта.
До 1200 x 1200 dpi эффективного вывода До 1200 x 1200 dpi эффективного вывода 2.1.3.2 Контроллер и S/W Позиция ML-331x series ML-371x series Процессор Samsung 375 MHz Samsung 600 MHz Память Std.
2. Спецификации и описание продукта
и SuSE 8.2~9.2 NetWare 5.x, 6.x (TCP/IP только) Unix HP-UX - 371xD : N/A - 371xND / 371xDW :
2. Спецификации и описание продукта
2. Спецификации и описание продукта
2. Спецификации и описание продукта
- 331xND : 16~43lb (60 to 163g/㎡) 16~43lb (60 to 163g/㎡) Датчик - 331xD : N/A - 331xND : Бумага закончилась Бумага закончилась Емкость выходного лотка Лицо вниз 150 листов @ 80g/㎡ 150 листов @ 80g/㎡ Лицо вверх 1 лист 1 лист Датчик полного выхода Да Да Двусторонняя печать Встроенная Встроенная Размеры носителя A4, Letter, Oficio, Folio, Legal A4, Letter, Oficio, Folio, Legal Типы носителя Обычная бумага, Тонкая, Плотная, Переработанная, Бумага Bond Обычная бумага, Тонкая, Плотная, Переработанная, Бумага Bond Вес носителя 16~32lb (60 to 120g/㎡) 16~32lb (60 to 120g/㎡) Область печати Область без печати Конверт 10mm(0.4") от края (Верх, Низ, Слева, Справа) 10mm(0.4") от края (Верх, Низ, Слева, Справа) Другой носитель 4mm(0.16") от края (Верх, Низ, Слева, Справа) 4mm(0.16") от края (Верх, Низ, Слева, Справа) 2.1.3.4 Расходные материалы Позиция ML-331x series ML-371x series Тонер Черный - Стандартный: Средний выход картриджа 2K стандартных страниц.
Заявленный выход картриджа в соответствии с ISO/IEC 19752.
Заявленный выход картриджа в соответствии с ISO/IEC 19752.
2. Спецификации и описание продукта
2. Спецификации и описание продукта
10C to 32C 10C to 32C Влажность 20% to 80% 20% to 80% Уровень акустического шума (Звуковая мощность / Давление) Печать 51dBA 52dBA Режим ожидания 26 dBA 26 dBA Спящий режим Фоновый уровень Фоновый уровень Потребление мощности Готовность Менее 55W Менее 55W СР.
2. Спецификации и описание продукта
2. Спецификации и описание продукта

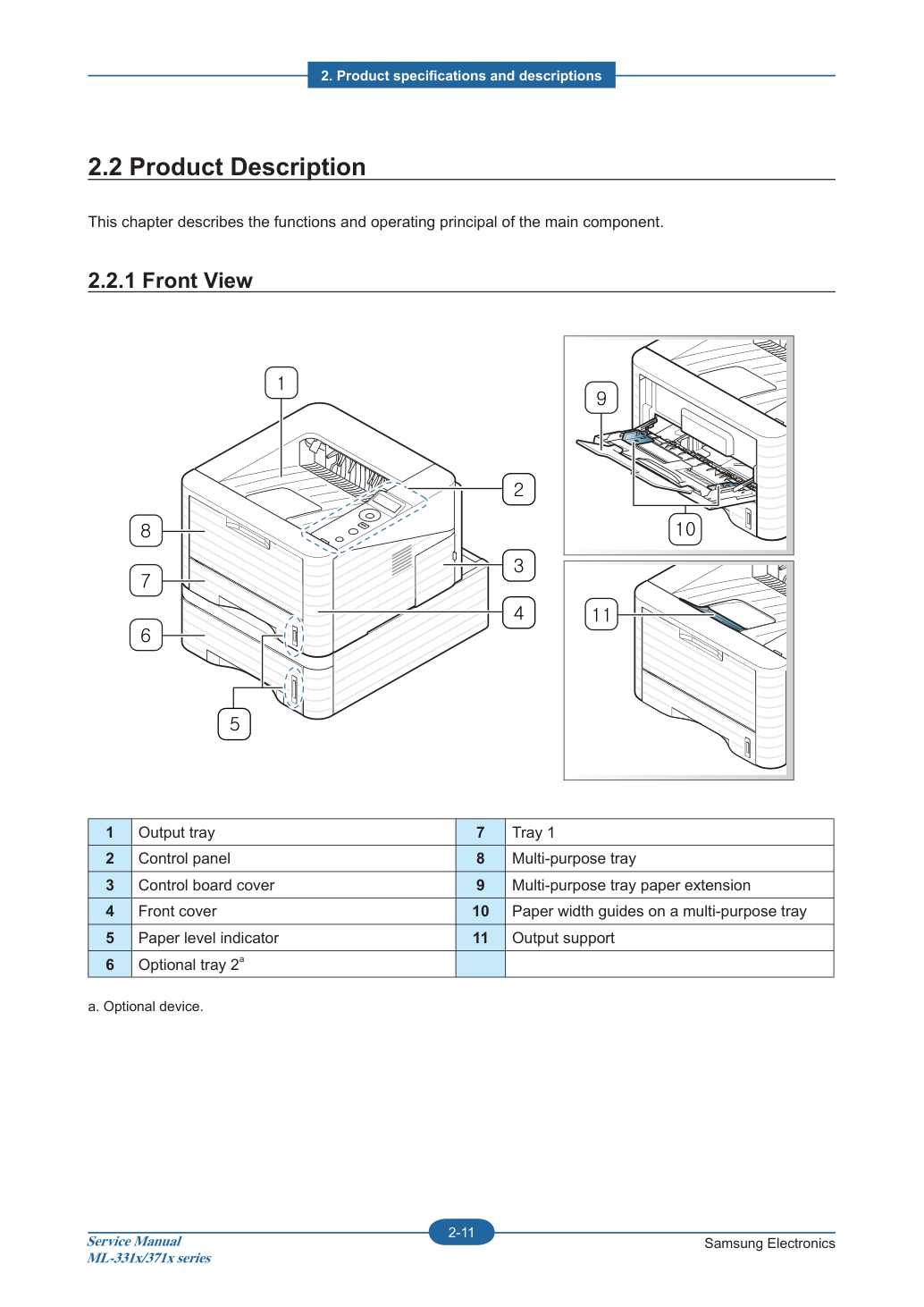

Данная глава описывает функции и принцип работы основных компонентов.
2. Спецификации и описание продукта

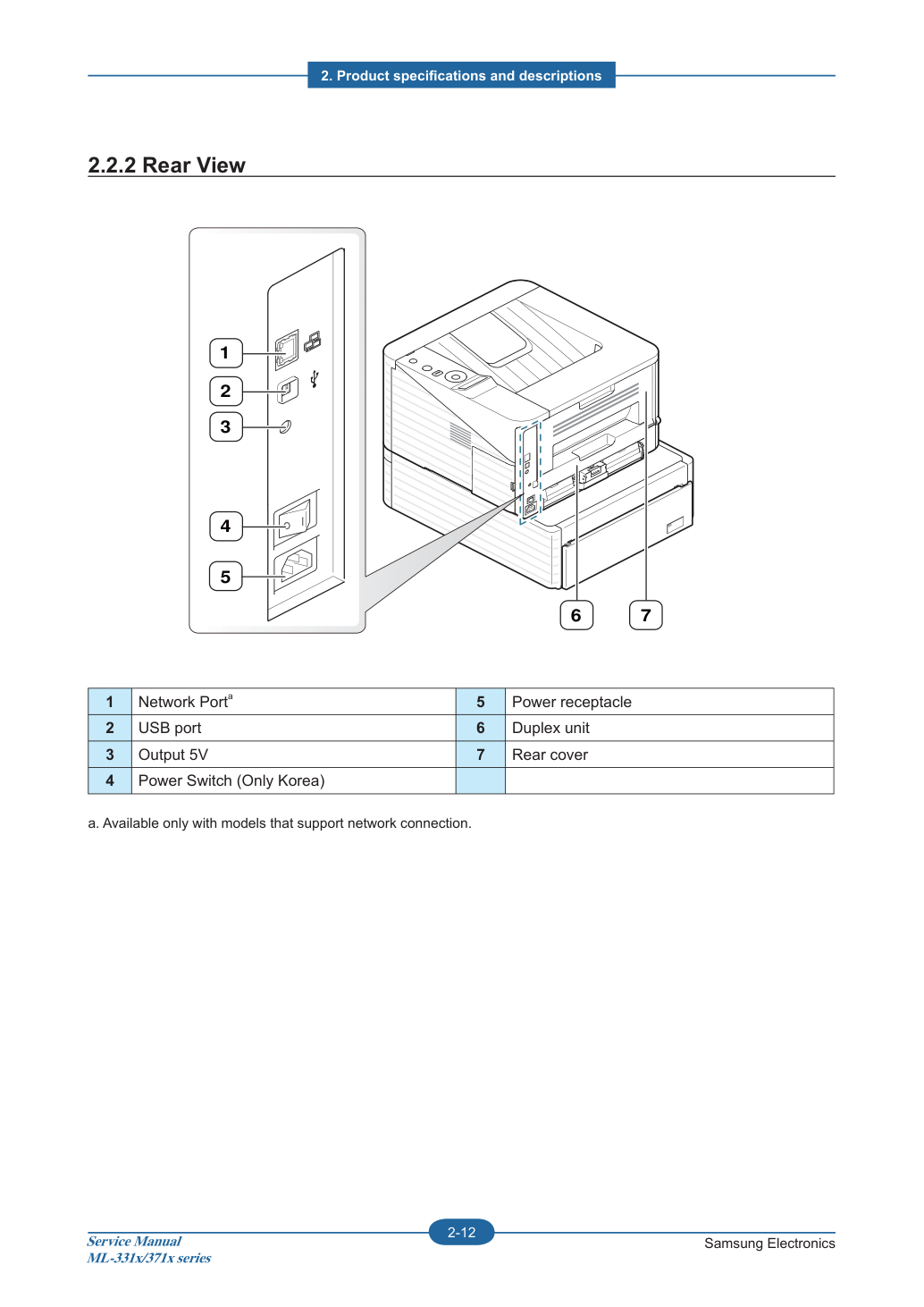

a. Доступно только для моделей с поддержкой сетевого подключения.
2. Спецификации и описание продукта
2. Спецификации и описание продукта

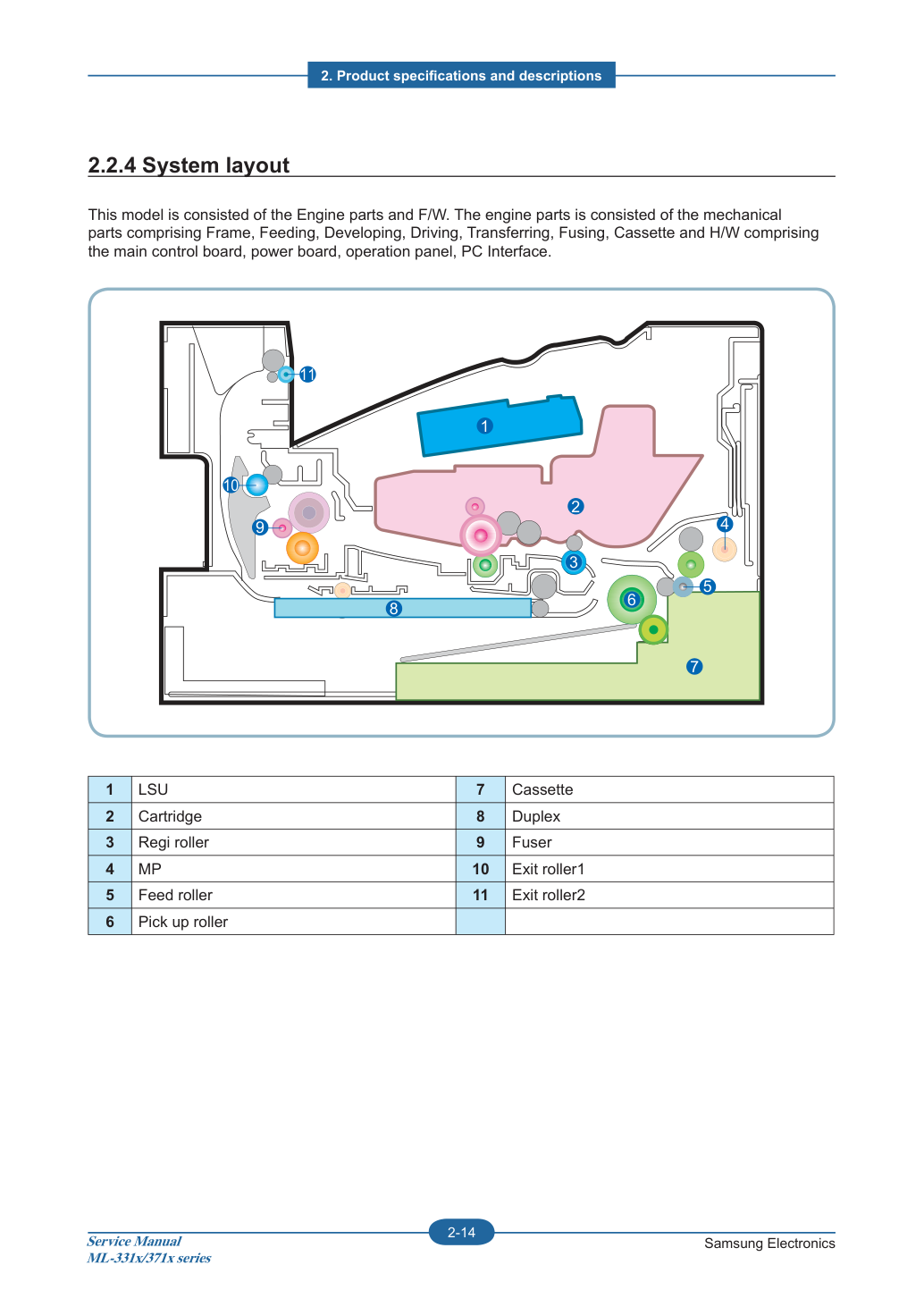

Данная модель состоит из узлов Engine и F/W. Узлы Engine состоят из механических деталей, включающих Frame, Feeding, Developing, Driving, Transferring, Fusing, Cassette и H/W, включающих основную плату управления, блок питания, панель управления, PC Interface.
2. Спецификации и описание продукта
2. Pickup / Retard Ролик
При захвате бумаги pickup ролик вращается для разделения и транспортировки бумаги.
Pickup ролик вращается при активации pickup муфты. Retard ролик обеспечивает прохождение одного листа бумаги в тракт подачи, и бумага подается до registration ролика за счет работы feed ролика. Ниже приведена схема узла захвата:

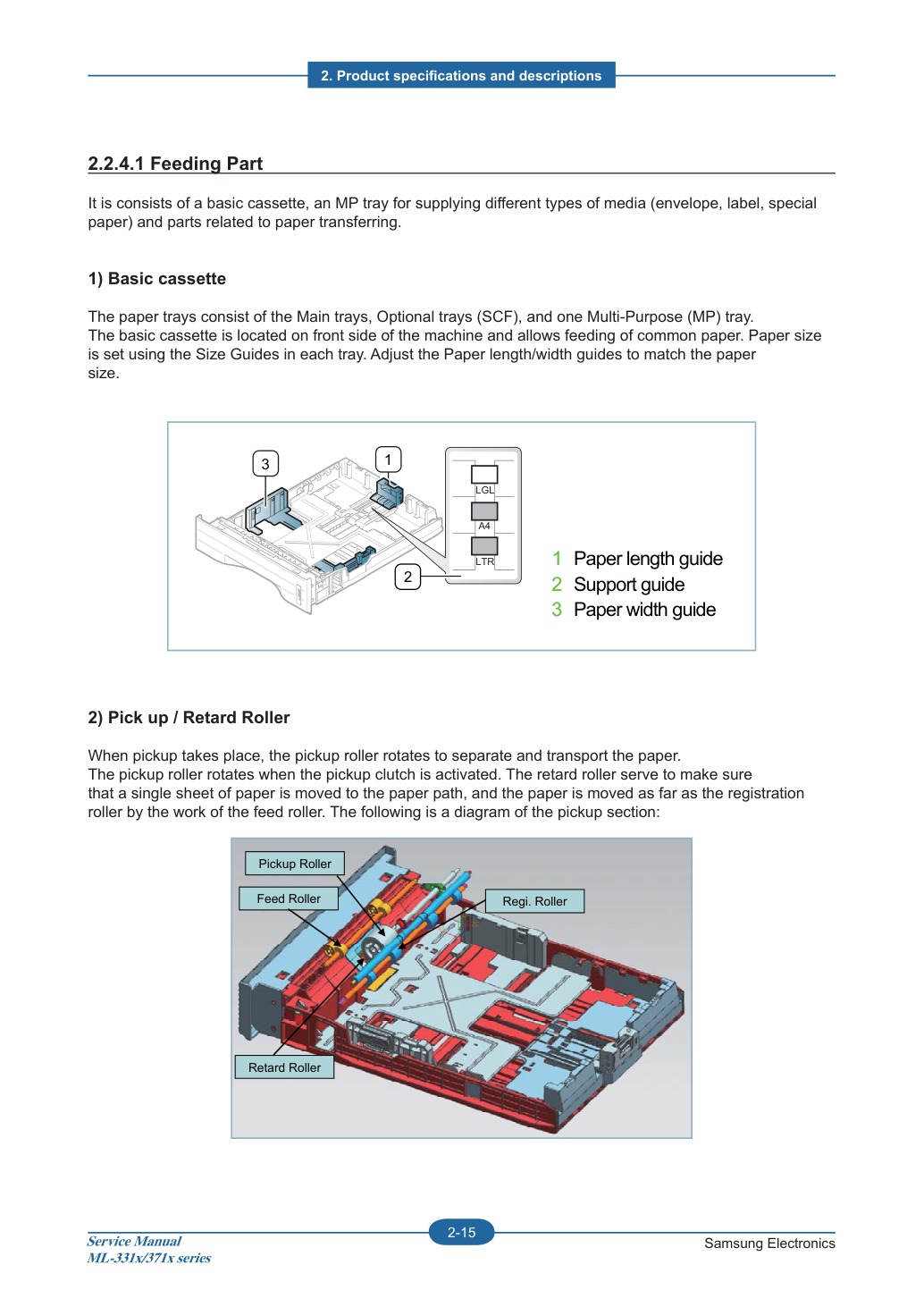

Состоит из основного лотка, лотка MP для подачи различных типов носителей (конверт, этикетка, специальная бумага) и деталей, связанных с транспортировкой бумаги.
1. Основной лоток
Лотки для бумаги состоят из основных лотков, дополнительных лотков (SCF) и одного лотка Multi-Purpose (MP).
Основной лоток расположен на передней стороне аппарата и позволяет подавать обычную бумагу. Размер бумаги устанавливается с помощью направляющих размера в каждом лотке. Отрегулируйте направляющие длины/ширины бумаги в соответствии с размером бумаги.
2. Спецификации и описание продукта
3. Registration ролик
Имеет функцию упорядочения бумаги, функцию транспортировки бумаги, функцию обнаружения бумаги, функцию устранения замятия и т. д.
4. MP лоток
Лоток Multi-Purpose может вмещать специальные размеры и типы печатного материала, такие как открытки, карточки-заметки и конверты. Он полезен для однолистной печати на фирменном бланке или цветной бумаге. Использует метод подачи с 3 роликами для подачи 50 листов (371x series / 331xND) или 1 листа (331xD) обычной бумаги.
5. Duplex узел
Имеет функцию транспортировки бумаги, функцию направления бумаги, функцию устранения замятия.
Разработан для базового крепления, и подача бумаги в режиме duplex осуществляется методом боковой подачи. Пригодная бумага - размеры A4, letter и legal. Для устранения замятия, произошедшего в передней части, разработан для открытия лотка и направляющей. Разработан для открытия задней крышки с целью устранения замятия в задней части. Если открыт лоток лицом вверх, опция duplex не может быть использована.
6. SCF (Second Cassette Feeder)
Использует тот же метод, что и основной лоток, емкость 520 листов.
Имеет отдельный приводной механизм. Разработан для совместного использования с основным лотком.

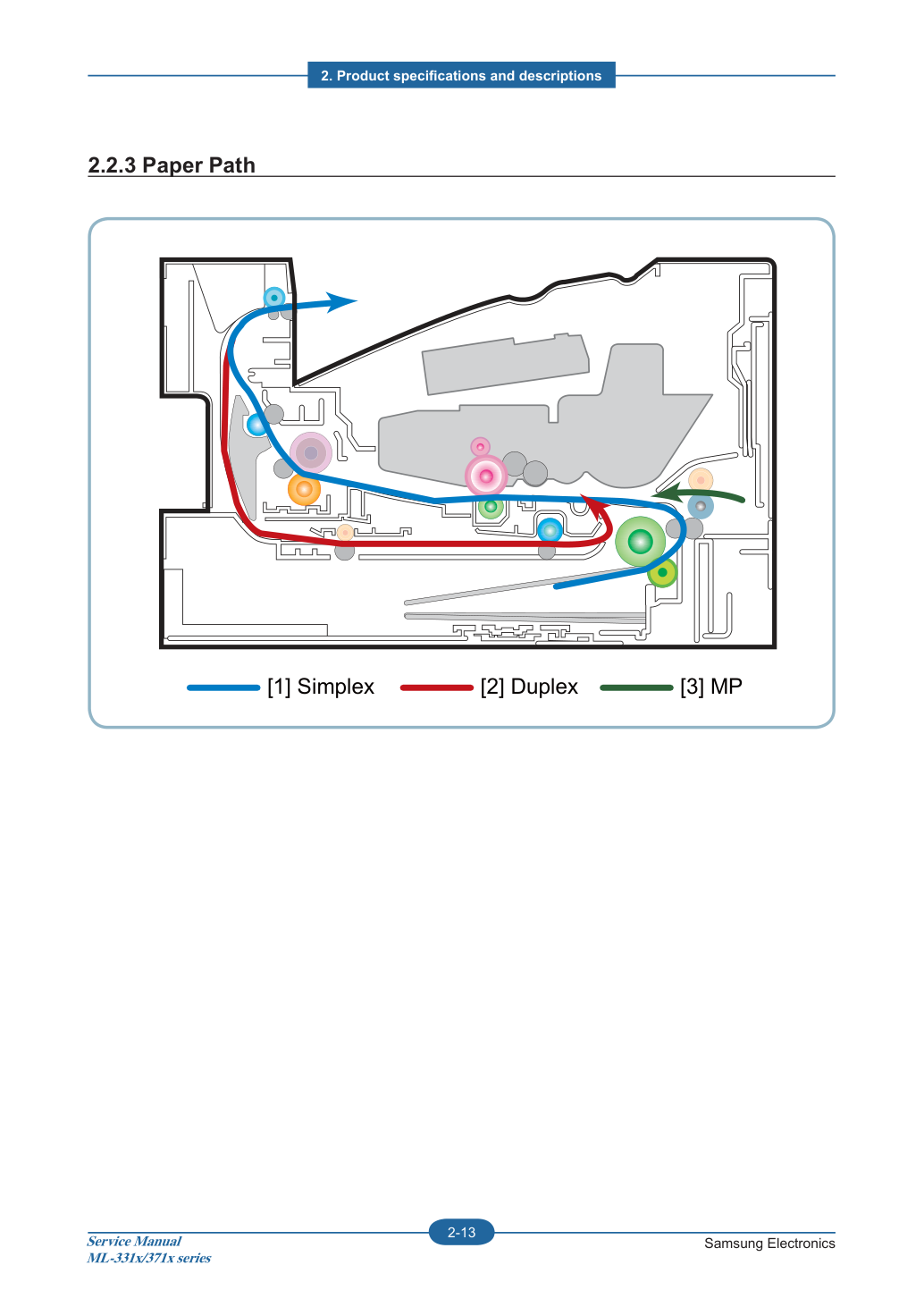

2. Спецификации и описание продукта

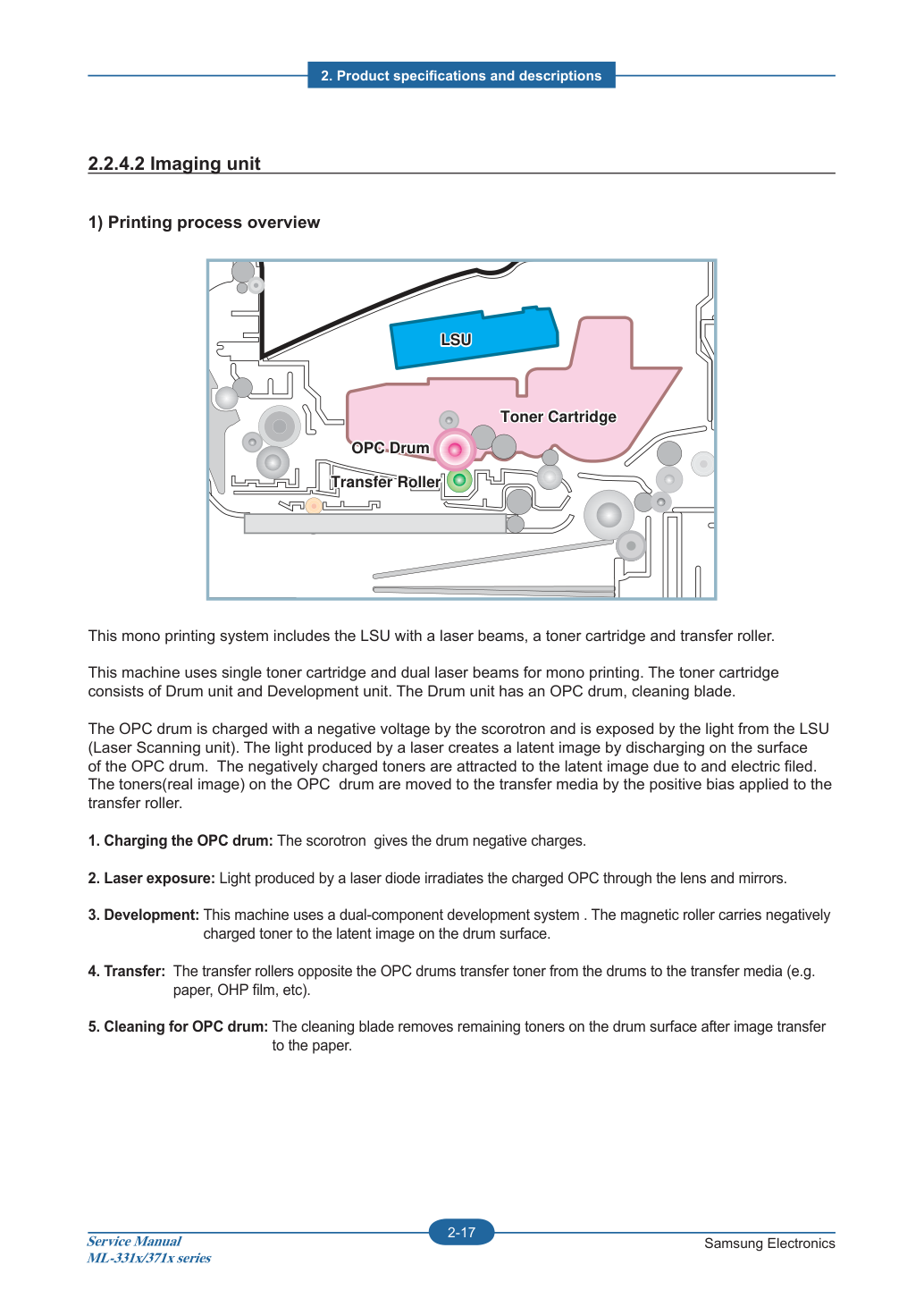

1. Обзор процесса печати
Данная монохромная система печати включает LSU с лазерными лучами, картридж тонера и transfer ролик.
Данный аппарат использует один картридж тонера и двойные лазерные лучи для монохромной печати. Картридж тонера состоит из Drum unit и Development unit. Drum unit имеет OPC drum, cleaning blade.
OPC drum заряжается отрицательным напряжением скоротроном и экспонируется светом от LSU (Laser Scanning unit). Свет, производимый лазером, создает скрытое изображение путем разряда на поверхности OPC drum. Отрицательно заряженные тонеры притягиваются к скрытому изображению электрическим полем.
Тонеры (реальное изображение) на OPC drum переносятся на носитель положительным смещением, приложенным к transfer ролику.
1. Зарядка OPC drum: Скоротрон дает барабану отрицательный заряд.
2. Лазерная экспозиция: Свет, производимый лазерным диодом, облучает заряженный OPC через линзу и зеркала.
3. Development: Данный аппарат использует систему двухкомпонентного development. Magnetic ролик переносит отрицательно заряженный тонер на скрытое изображение на поверхности барабана.
4. Transfer: Transfer ролики, расположенные напротив OPC drum, переносят тонер с барабанов на носитель (например,
5. Очистка OPC drum: Cleaning blade удаляет оставшиеся тонеры на поверхности барабана после передачи изображения
2. Картридж тонера
2. Спецификации и описание продукта
Используя электрофотографический процесс, создает визуальное изображение. В картридже тонера OPC unit и developing unit находятся в одном корпусе. OPC unit имеет OPC drum и charging ролик, а картридж тонера имеет тонер, supply ролик, developing ролик и blade (Doctor blade) • Условие работы : Temp 10~30℃, Влажность 20~85% RH • Метод Development : Non magnetic 1 element contacting method • Тонер : Non magnetic 1 element shatter type toner • Срок службы тонера (ISO 19752 pattern / A4 standard) → Initial тонер : 2K (331x series) / 5K (337x series) → Sales тонер : 2K / 5K / 10K(только 337x series) • Toner Residual Sensor : Dot count с CRUM(CRU Monitor) • OPC Cleaning : Соберите тонер, используя cleaning blade • Обработка отработанного тонера : Соберите отработанный тонер в cleaning frame, используя cleaning blade • OPC Drum Protecting Shutter : None • Classifying device для картриджа тонера: ID классифицируется по CRUM.
By using the electronic photo process, it creates a visual image. In the toner cartridge, the OPC unit and the developing unit are in a body. The OPC unit has OPC drum and charging roller, and the toner cartridge unit has toner, supply roller, developing roller, and blade (Doctor blade) • Operation condition : Temp 10~30℃, Humidity 20~85% RH • Developing Method : Non magnetic 1 element contacting method • Toner : Non magnetic 1 element shatter type toner • The life span of toner (ISO 19752 pattern / A4 standard) → Initial toner : 2K (331x series) / 5K (337x series) → Sales toner : 2K / 5K / 10K(only 337x series) • Toner Residual Sensor : Dot count with CRUM(CRU Monitor) • OPC Cleaning : Collect the toner by using cleaning blade • Handling of wasted toner : Collect the wasted toner in the cleaning frame by using cleaning blade • OPC Drum Protecting Shutter : None • Classifying device for toner cartridge: ID is classified by CRUM.
2. Спецификации и описание продукта

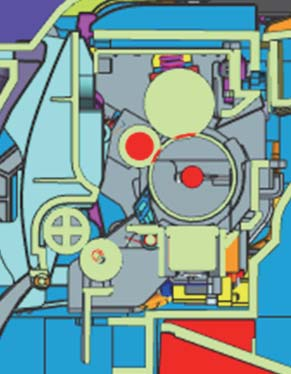

Состоит из галогеновой лампы, нагревательного ролика, прижимного ролика, термистора и термостата. Закрепляет тонер на бумаге теплом и давлением для завершения печати.
1. Термостат
При перегреве нагревательной лампы термостат отключает основное питание для предотвращения перегрева.
2. Термистор
Датчик обнаружения температуры.
3. Нагревательный ролик
Нагревательный ролик передает тепло от лампы на бумагу.
Поверхность нагревательного ролика покрыта Тефлоном, поэтому тонер не прилипает к поверхности.
4. Прижимный ролик
Прижимный ролик, установленный под нагревательным роликом, изготовлен из кремниевой смолы, и его поверхность также покрыта Тефлоном. Когда бумага проходит между нагревательным и прижимным роликами, тонер навсегда прилипает к поверхности бумаги.
5. Галогеновая лампа
2. Спецификации и описание продукта

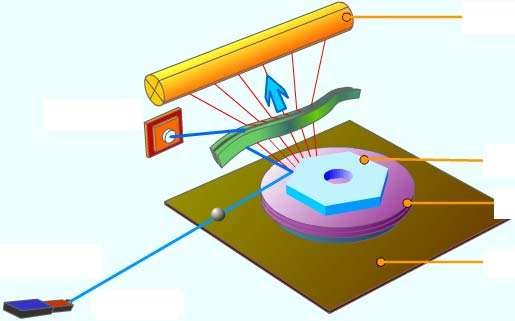

Это основной узел LBP, который преобразует видеоданные, полученные контроллером, в электростатическое скрытое изображение на печатном барабане (OPC), управляя лазерным лучом, экспонируя печатный барабан и используя принцип вращения полигонального зеркала. Печатный барабан вращается со скоростью подачи бумаги. Сигнал /HSYNC создается, когда лазерный луч от LSU достигает конца полигонального зеркала, и этот сигнал отправляется контроллеру.
Контроллер обнаруживает сигнал /HSYNC для регулировки вертикальной линии изображения на бумаге. Другими словами, после обнаружения сигнала /HSYNC данные изображения отправляются в LSU для регулировки левого поля на бумаге.
Одна сторона полигонального зеркала является одной строкой сканирования.
2. Спецификации и описание продукта
Электрическая система серии ML-331x состоит из следующего:
Диаграмма электрической цепи серии ML-331x. Главный контроллер управляет всеми модулями, необходимыми для печати: LSU, HVPS, SMPS, вентилятором, термоузлом и т. д.
Главный контроллер получает данные печати от хоста через сеть или порт USB. Он обрабатывает эту информацию и генерирует растровые данные для печати. Контроллеры двигателя и видео не разделены.
2. Спецификации и описание продукта
Главный контроллер использует процессор Jupiter5(375МГц) с встроенной памятью DDR2 для успешного выполнения задач печати.
Контроллер OPE отображает статус системы на дисплее LCD 16x2 в ответ на действия пользователя или команды главного контроллера.
HVPS подает высокое напряжение для процесса проявления. Высокое напряжение управляется сигналом PWM от CPU.
SMPS генерирует +5В и +24В постоянного тока из сети 220В или 110В переменного тока.
2. Спецификации и описание продукта
Электрическая система серии ML-371x состоит из следующего:
Диаграмма электрической цепи серии ML-3710. Главный контроллер управляет всеми модулями, необходимыми для печати: LSU, HVPS, SMPS, вентилятором, термоузлом и т. д.
Главный контроллер получает данные печати от хоста через сеть или порт USB. Он обрабатывает эту информацию и генерирует растровые данные для печати. Контроллеры двигателя и видео не разделены.
2. Спецификации и описание продукта
Главный контроллер использует процессор CHORUS4(600МГц) с встроенной памятью DDR2 и внешней памятью для успешного выполнения задач печати.
Контроллер OPE отображает статус системы на дисплее LCD 16x2 в ответ на действия пользователя или команды главного контроллера.
HVPS подает высокое напряжение для процесса проявления. Высокое напряжение управляется сигналом PWM от CPU.
SMPS генерирует +5В и +24В постоянного тока из сети 220В или 110В переменного тока.
Модуль WLAN используется для беспроводной связи.
2. Спецификации и описание продукта
На следующих диаграммах показано расположение плат электроники принтера:
2. Спецификации и описание продукта
Главный контроллер серии ML-331x состоит из следующих компонентов - JUPITER5: для генерации растровых данных для печати и управления двигателем встроенное устройство USB2.0 - встроенная память DDR2 SDRAM: системная память(64МБ) - сетевой интерфейс Ethernet PHY: печать по сети - последовательная флеш-память: программная память ML-331xD: 8МБ, ML-331xND: 16МБ главный контроллер управляет системой электрофотографии, управляет видеоданными печатных изображений от главной платы к LSU, обеспечивает высокие напряжения и PWM, регулирует температуру в термоузле, считывает сигналы датчиков и управляет опцией SCF.
Главный контроллер также управляет OPE и сетевым интерфейсом N/W PHY, USB-устройством.
2. Спецификации и описание продукта
2. Спецификации и описание продукта
Главный контроллер серии ML-371x состоит из следующих компонентов - CHORUS4: для генерации растровых данных для печати и управления двигателем встроенное устройство USB2.0, хост-канал - встроенная память DDR2 SDRAM и внешняя DDR2 SO-DIMM: системная память встроенная DDR2 - 371xD: 64МБ, 371xND/DW: 128МБ внешняя DDR2 SO-DIMM: 128МБ, 256МБ - гигабитный интерфейс Ethernet PHY: печать по сети - последовательная флеш-память(16МБ): программная память - контроллер двигателя(LEPC1): АЦП, ЦАП, управление муфтой, управление термоузлом главный контроллер управляет системой электрофотографии, управляет видеоданными печатных изображений от главной платы к LSU, обеспечивает высокие напряжения и PWM, регулирует температуру в термоузле, считывает сигналы датчиков и управляет опцией SCF.
Главный контроллер также управляет OPE и гигабитным интерфейсом Giga N/W PHY, USB-устройством, беспроводным модулем.
2. Спецификации и описание продукта
2. Спецификации и описание продукта
Контроллер OPE состоит из микроконтроллера OPE MICOM(STM8SP103K3MAFTR), двух светодиодов статуса, светодиода ECO, светодиода питания, светодиода WPS(только модель ML-371xDW), дисплея LCD 16x2 и некоторых кнопок.
OPE взаимодействует с главным контроллером через UART.
Модель ML-3710D OPE состоит из светодиодов и кнопок без дисплея LCD.
2. Спецификации и описание продукта
Плата SO-DIMM PBA является модулем системной памяти главного контроллера. Она используется для операционной системы, некоторых системных прикладных программ и хранит некоторые данные печати с портов USB и сети. Существует два типа плат SO-DIMM PBA:
Модуль беспроводной сети поддерживает 802.11b/g/n только на модели 371xDW через высокоскоростное подключение USB 2.0. Модуль установлен на хост-канал USB главного контроллера PBA.
2. Спецификации и описание продукта
Плата SCF PBA является платой управления SCF. Она использует связь UART с главным контроллером.
S3F443FX используется в качестве микроконтроллера.
Серия ML-3X10 использует ту же плату CRUM PBA, что и ML-1660.
Плата CRUM PBA использует связь I2C с главным контроллером.
2. Спецификации и описание продукта

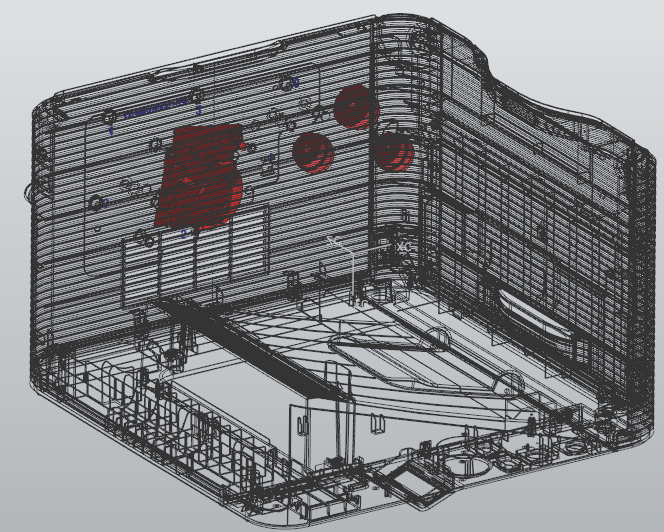

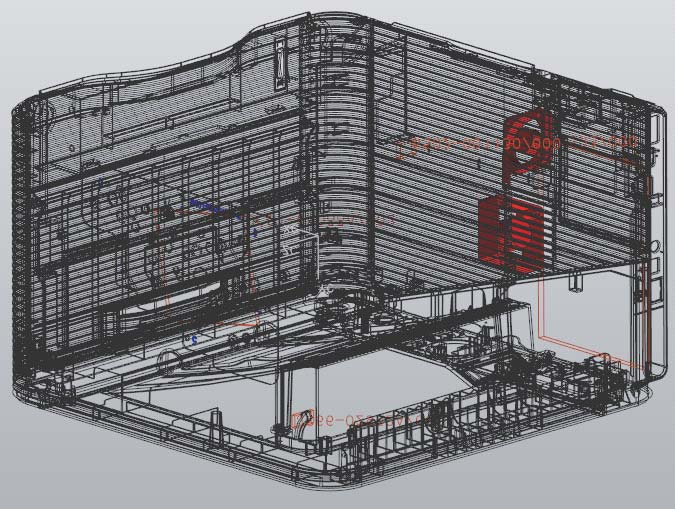

Контроллер требует подключения ко всем системным узлам, таким как двигатель BLDC, муфта, датчик и другие платы(OPE, HVPS, SMPS). Главный контроллер содержит различные типы разъемов для передачи электронных сигналов через сигнальные провода. Сигнальные провода обеспечивают электронные управляющие сигналы, используемые для запуска и остановки двигателей, управления муфтами, определения состояния узла и т. д.
2. Спецификации и описание продукта
1. AC 110В (90В ~ 135В)
2. AC 220В (180В ~ 270В)
3. Выходной ток:
3. Выходная мощность:
5. Мощность нагревательной лампы: 850W
Плата SMPS (Switching Mode Power Supply) подает электрическую мощность на Main Board и другие платы через Main Controller. Подаваемое напряжение включает +5V и +24V от входа питания 110V/220V.
2. Спецификации и описание продукта
Серия ML-331x /371x содержит плату High Voltage Power Supply (HVPS).
Эта плата генерирует высоковольтные каналы, включая MHV, DEV, BLADE, SUPPLY, OPC, THV и FUSER BIAS.
2. Спецификации и описание продукта

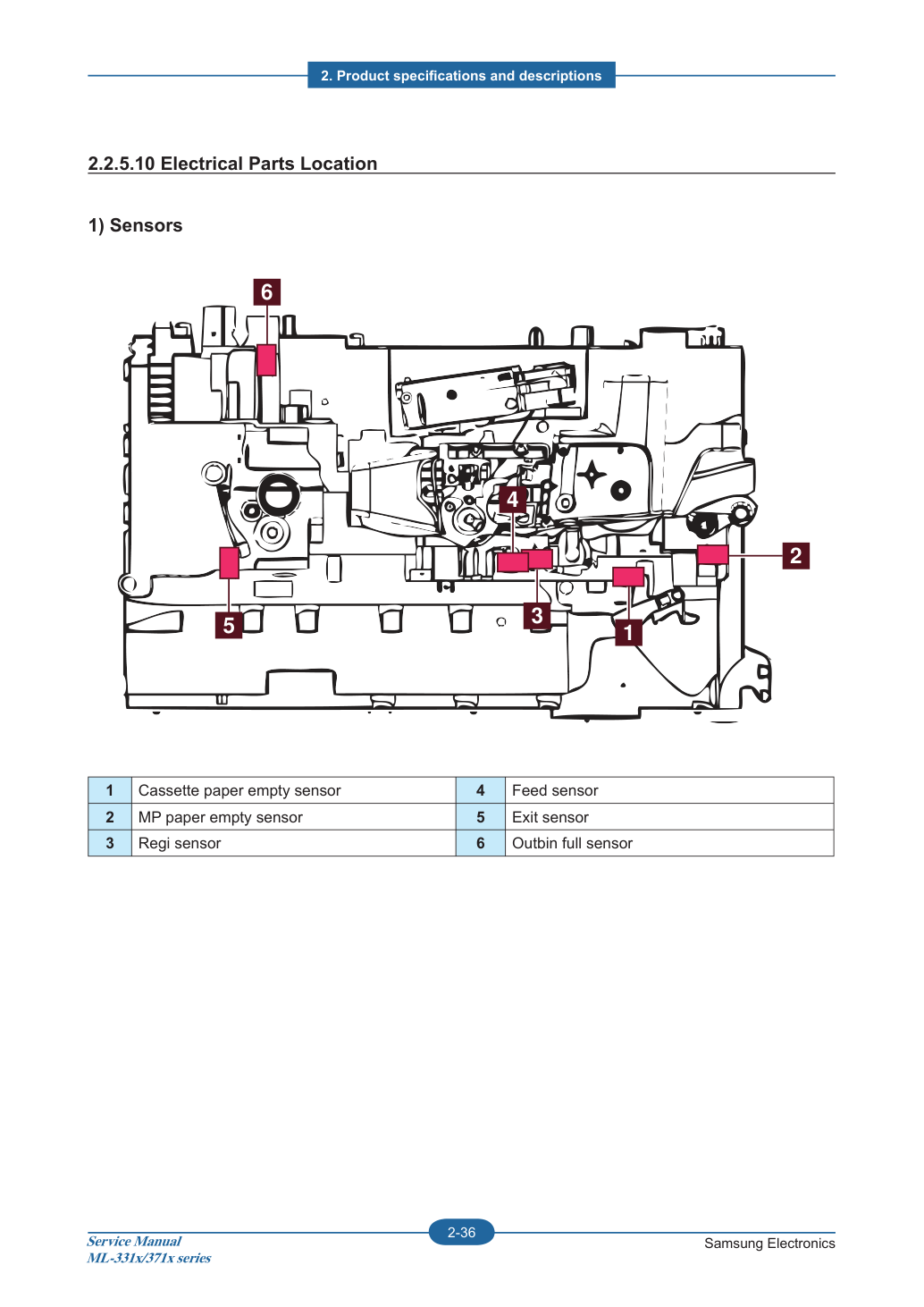

1. Датчики (sensors)
2. Спецификации и описание продукта
2. Двигатель (motor) и муфта (clutch)
2. Спецификации и описание продукта
- Вентилятор (fan)
2. Спецификации и описание продукта
При подаче из кассеты привод ролика захвата контролируется управлением соленоидом (solenoid). Включение/выключение соленоида контролируется через порт общего выхода или внешний порт выхода. Во время движения бумаги замятие (Jam) определяется следующим образом.
- После захвата бумага не может быть введена, так как бумага не подается.
- После захвата бумага введена, но не может достичь датчика подачи (feed sensor) за определенное время из-за проскальзывания и т.д.
- После захвата, если датчик подачи не активен, повторить захват. После повторного захвата, если датчик подачи не активен через определенное время, это JAM 0.
- После прохождения переднего края бумаги через датчик подачи, задний край бумаги не может пройти через датчик подачи за определенное время.
- После прохождения переднего края бумаги через датчик подачи, бумага не может достичь датчика выхода (exit sensor) за определенное время.
*Бумага находится между датчиком подачи и датчиком выхода.
- После прохождения заднего края бумаги через датчик подачи, бумага не может пройти через датчик выхода за определенное время.
Напряжение зарядки (charging voltage), напряжение разработки (developing voltage) и напряжение переноса (transfer voltage) контролируются с помощью PWM (Pulse Width Modulation). Каждое выходное напряжение изменяется в зависимости от коэффициента заполнения PWM. Напряжение переноса, допускаемое при прохождении бумаги через ролик переноса (transfer roller), определяется распознаванием окружающей среды. Значение сопротивления ролика переноса изменяется в зависимости от окружающей среды или условий установки, и значение напряжения, которое изменяется в зависимости от окружающей среды, преобразуется через AD преобразователь. Напряжение для приложения к ролику переноса определяется измененным значением.
2. Спецификации и описание продукта
Изменение температуры поверхности валика нагрева преобразуется в значение сопротивления через термистор (thermistor).
Преобразуя значение напряжения, приложенного к сопротивлению, в цифровое значение через AD преобразователь, определяется температура. Мощность переменного тока контролируется путем сравнения целевой температуры со значением от термистора. Если значение от термистора выходит за пределы диапазона управления во время управления плавлением (fusing), возникает ошибка, указанная в таблице ниже.
Когда двигатель выполняет процесс прогрева (warm-up), если температура узла закрепления (fixing unit) не выше указанной температуры, двигатель определяет Open Heat Error. Когда эта ошибка возникает, двигатель останавливает все функции и сохраняет состояние ошибки. Кроме того, двигатель информирует основную систему о состоянии ошибки. Затем сообщение об ошибке отображается на окне LCD или LED с информацией об ошибке для пользователя.
Когда двигатель находится в режиме ожидания (stand-by), печати или прогрева (warm-up mode), если температура узла закрепления ниже указанной температуры в каждом состоянии и состояние низкой температуры поддерживается в течение указанного времени, двигатель определяет Low Heat Error. Когда эта ошибка возникает, двигатель останавливает все функции и остается в состоянии ошибки. Кроме того, двигатель информирует основную систему о состоянии ошибки. Затем сообщение об ошибке отображается на окне LCD или LED с информацией об ошибке для пользователя.
Для общего состояния двигателя, если температура узла закрепления выше указанной температуры и состояние температуры сохраняется в течение указанного времени, двигатель определяет Over Heat Error. Когда эта ошибка возникает, двигатель останавливает все функции и остается в состоянии ошибки. Кроме того, двигатель информирует основную систему о состоянии ошибки. Затем сообщение об ошибке отображается на окне LCD или LED для информирования пользователя о состоянии ошибки.
2. Спецификации и описание продукта
LSU получает данные изображения от PVC или HPVC и создает скрытое изображение на поверхности OPC.
Использует однолучевой источник LD. Ошибки, связанные с LSU, следующие:
• By Lready Когда начинается печать, двигатель запускает полигональный двигатель (polygon motor) LSU. По истечении указанного времени, если двигатель не готов, двигатель обнаруживает ошибку, что полигональный двигатель не готов. Если эта ошибка происходит, двигатель останавливает все функции и остается в состоянии ошибки. Кроме того, двигатель информирует основную систему о состоянии ошибки, и сообщение об ошибке отображается на окне LCD с информацией об ошибке для пользователя.
• By Hsync Когда полигональный двигатель готов, LSU передает сигнал, называемый Hsync, используемый для синхронизации с каждой строкой изображения. Поэтому, если двигатель не обнаруживает сигнал постоянно в течение фиксированного времени, он определяет Hsync Error. Если эта ошибка происходит, двигатель останавливает все функции и остается в состоянии ошибки. Кроме того, двигатель информирует основную систему о состоянии ошибки, и сообщение об ошибке отображается на окне LCD для информирования пользователя об ошибке. LSU Error Recovery: Если возникает ошибка LReady или Hsync, бумага предварительно выходит. Режим двигателя переводится в режим восстановления (recovery mode), и двигатель информирует основную систему о режиме двигателя. И двигатель проверяет ошибку LSU. Если ошибка не происходит, задание печати продолжается.
2. Спецификации и описание продукта
1. Часть Host Software — прикладное программное обеспечение, работающее в среде Windows и Web, и
2. Части Firmware — встроенное программное обеспечение, управляющее заданием печати.
1. Графический пользовательский интерфейс (Graphic User Interface), предлагающий различные функции редактирования пользователю на Host,
2. Драйвер (Driver), переводящий полученный документ на язык команд печати (Printing Command language), который может понять принтер,
3. Автономное приложение (Stand-alone Application), предлагающее различные приложения печати, PSU (Printer Settings Utility), Printer
4. Веб-приложение (Web-based-Application), предлагающее те же функции, что и Stand-alone Application и RDC (Remote Diagnosis Control) в веб-среде.
1. Приложение (Emulation), которое является интерпретатором, переводящим данные, полученные от Host, на язык печати (PCL, PS, GDI и т.д.), чтобы позволить пользователю получить такой же результат, как первоначально составленный на Host.
2. Ядро (Kernel), контролирующее и управляющее всей процедурой, включая Control Flow и задание печати (Printing Job) перед

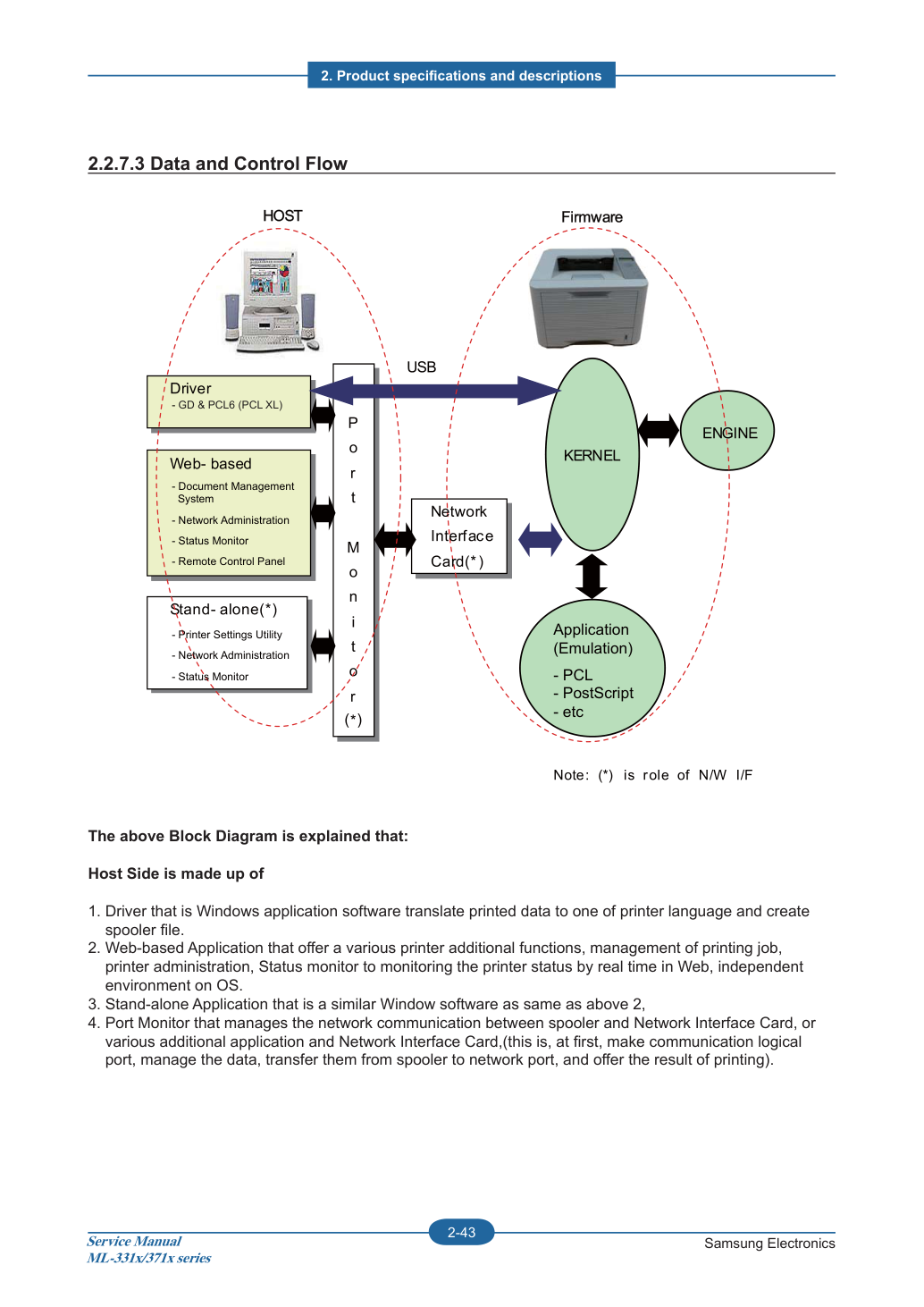

2.2.7.3 Data and Control Flow Диаграмма блоков выше объясняет, что:
2. Kernel that control and management the whole procedure include of Control flow and Printing Job before
2. Спецификации и описание продукта
2.2.7.3 Data and Control Flow The above Block Diagram is explained that:
1. Драйвер — это приложение Windows, которое преобразует печатные данные в один из языков принтера и создает
2. Веб-приложение, предоставляющее различные дополнительные функции принтера, управление заданиями печати,
администрирование принтера, монитор состояния для мониторинга статуса принтера в реальном времени через веб-интерфейс, независимо от ОС.
3. Автономное приложение, аналогичное программному обеспечению Windows, как и вышеупомянутое пункт 2,
4. Монитор портов, управляющий сетевым взаимодействием между диспетчером очереди печати и адаптером сетевого интерфейса, или различные дополнительные приложения и адаптер сетевого интерфейса (это означает, что сначала устанавливается логический коммуникационный порт, управляются данные, передаются из диспетчера очереди в сетевой порт и выдается результат печати).
1. Адаптер сетевого интерфейса передает взаимодействие между хостом и ядром, используя различные сетевые
2. Спецификации и описание продукта
2. Ядро управляет потоком управления процедуры эмуляции, получая данные от хоста или адаптера сетевого интерфейса
3. Эмуляция интерпретирует различные выходные данные от выбранной эмуляции,
4. Механизм печатает отрендеренные растровые данные на бумагу требуемого размера и типа через ядро.
Кроме того, для функции очереди заданий многопользовательской и многоуровневой печати, которая возникает при сетевой печати и различных дополнительных функциях печати, это ядро использует максимум 10 систем очередей в памяти.
- После того как пользователь начинает печатать требуемый документ в строку PCL или сжатые данные растра GDI, драйвер преобразует все графические данные и отправляет данные в буфер обмена хоста. Затем диспетчер очереди отправляет поток данных на принтер через порт USB.
- Ядро получает эти данные от хоста, затем выбирает эмуляцию, соответствующую данным, и запускает выбранную. После завершения работы эмуляции ядро отправляет выходные растровые данные в механизм печати, используя видеоконтроллер принтера (по типу тактовой частоты для LSU).
- Механизм печатает полученные данные на требуемую бумагу с последовательным процессом проявления.
- После того как пользователь начинает печатать требуемый документ в строку PCL или сжатые данные растра GDI, драйвер преобразует все графические данные и отправляет данные в буфер обмена хоста.
- Если это так, монитор портов, управляющий сетевым портом, получает данные из диспетчера очереди и отправляет поток данных на адаптер сетевого интерфейса.
- Адаптер сетевого интерфейса получает его и отправляет в раздел ядра.
В случае использования порта USB
- Механизм печатает полученные данные на требуемую бумагу с последовательным процессом проявления.
- После того как пользователь начинает печатать требуемый документ в строку PCL или сжатые данные растра GDI, драйвер преобразует все графические данные и отправляет данные в буфер обмена хоста.
- В случае использования адаптера сетевого интерфейса
