При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
Если компоненты удалены, все кабели, нарушенные при разборке, должны быть восстановлены как можно ближе к их исходному положению. Перед удалением любого компонента отметьте маршруты кабелей, которые будут затронуты.
При обслуживании принтера выполните следующее:
1. Проверьте, что документы не хранятся в
2. Обязательно удалите картридж с тонером перед тем как
3. Отключите кабель питания.
4. Используйте ровную и чистую поверхность.
5. Заменяйте только на авторизованные компоненты.
6. Не прилагайте чрезмерное усилие к пластмассовым компонентам.
7. Убедитесь, что все компоненты находятся в надлежащем
Многие детали удерживаются на месте пластмассовыми защелками. Защелки легко ломаются; освобождайте их осторожно.
Чтобы удалить такие детали, нажимайте крючковый конец защелки в сторону от детали, к которой она прикреплена.
3.2 Винты, используемые в принтере Винты, перечисленные в таблице ниже, используются в этом принтере. Убедитесь, что при разборке принтера вы ведете записи о том, какой винт используется для какой детали, и что при сборке принтера в правильных местах используются правильные винты.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
2. Откройте переднюю крышку. Удалите картридж с тонером
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
1. Извлеките кассету.
3. Снимите переднюю крышку, отпустив обе защелки.

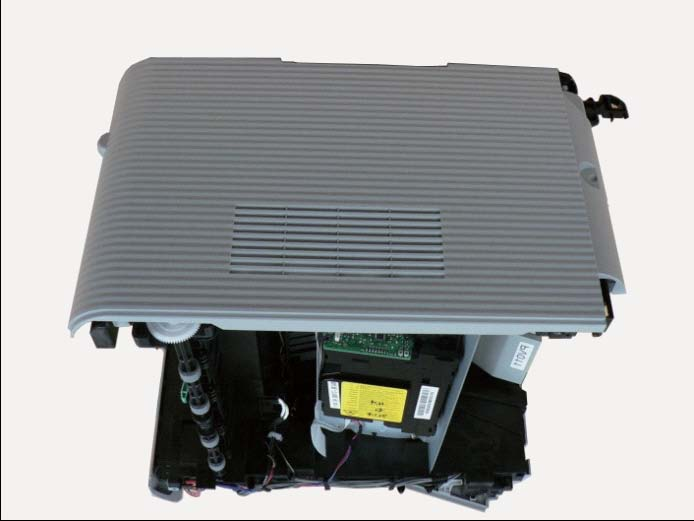

4. Чтобы удалить верхнюю крышку, сначала удалите
5. Откройте заднюю крышку. Удалите 2 винта.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.

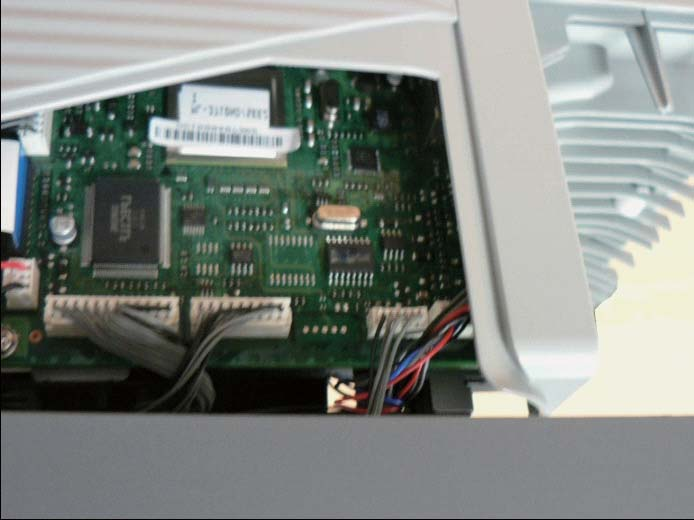

6. Отсоедините разъем на главной плате.

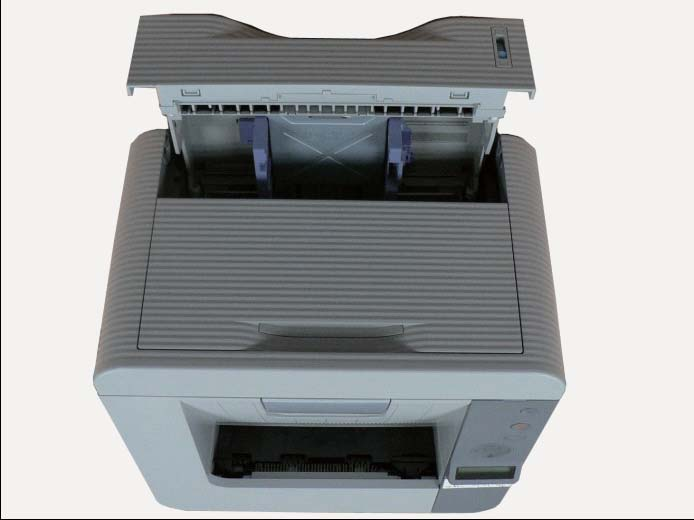

7. Поднимите и отпустите верхнюю крышку.
7. Lift up and release the top cover.
8. Закройте заднюю крышку. Извлеките модуль двусторонней печати.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
9. Извлеките заднюю крышку, отпустив оба крючка.
10. Извлеките левую крышку, отпустив крючки.
11. Извлеките 1 винт.
Извлеките правую крышку, отпустив крючки.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
1. Извлеките правую крышку. (См. 3.3.1 Cover)

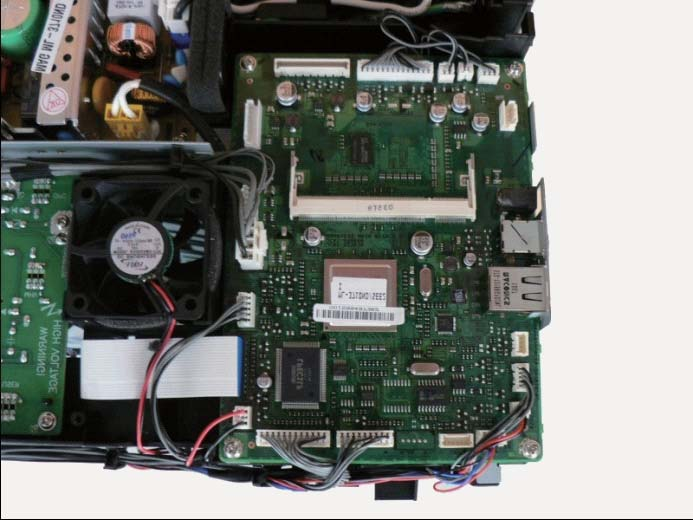

2. Отсоедините все разъёмы на главной плате.
3. Извлеките 4 винта.
4. Отпустите главную плату.
1. Извлеките правую крышку. (См. 3.3.1 Cover)
2. Извлеките 5 винтов.
3. Отсоедините все разъёмы на плате HVPS.
4. Отпустите плату HVPS.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
1. Извлеките правую крышку. (См. 3.3.1 Cover)

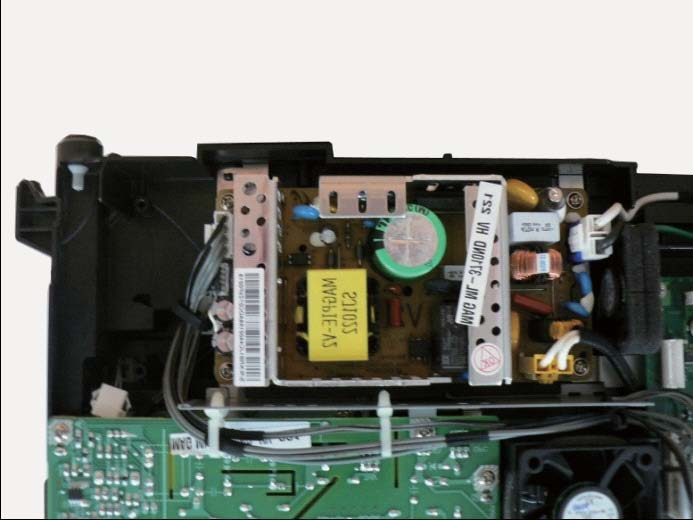

2. Отсоедините все разъёмы на плате SMPS.
3. Извлеките 4 винта.
4. Отпустите плату SMPS.
1. Извлеките верхнюю крышку. (См. 3.3.1 Cover)
2. Отсоедините 2 кабеля от LSU.
3. Извлеките 3 винта.
4. Отпустите LSU.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
Температура повышается в районе термоузла. При его замене возможен ожог. Перед заменой убедитесь, что термоузел охладился.

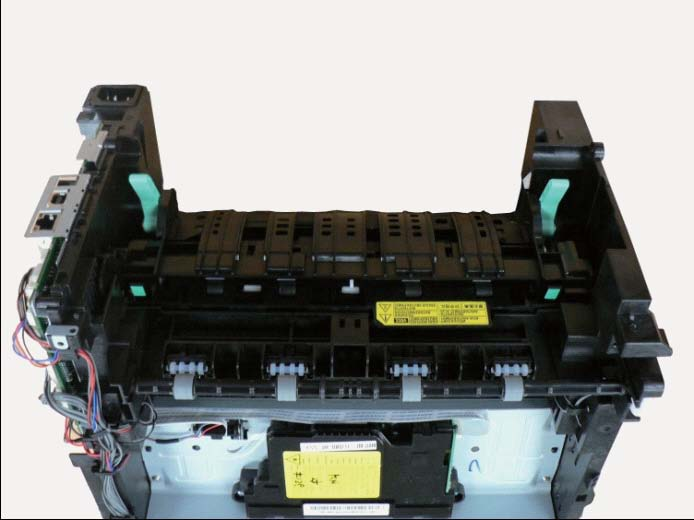

1. Откройте Frame-Rear, нажав оба зелёных рычага.
2. Извлеките Frame-Rear, отпустив оба крючка.
3. Извлеките держатель датчика выхода после удаления винтов.
4. Извлеките 4 винта.
При сборке термоузла не забудьте затянуть эти винты.
5. Отпустите термоузел.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
1. Извлеките левую крышку. (См. 3.3.1 Cover)
2. Извлеките муфту Bar coupler.

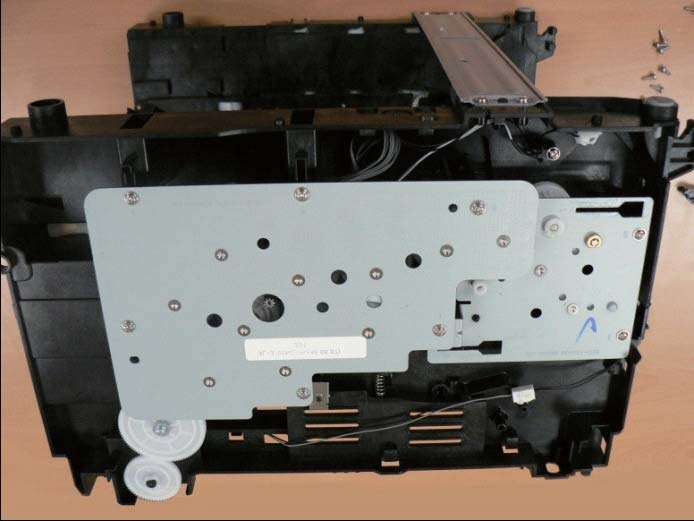

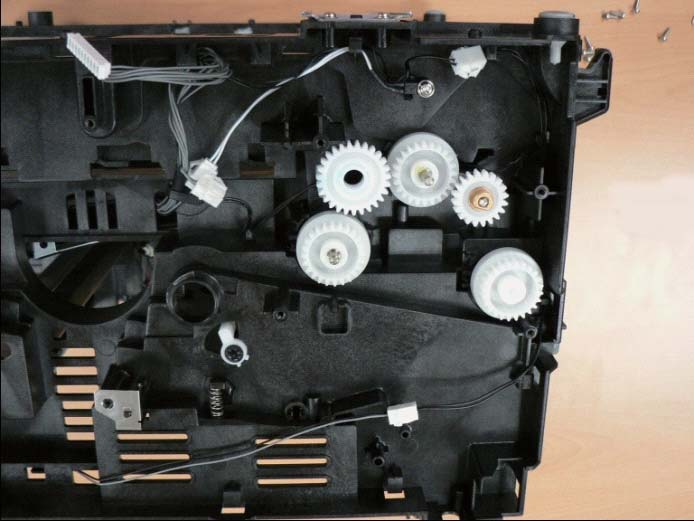

3. Извлеките узел главного привода после удаления винтов.
При сборке узла главного привода затяните 6 винтов в порядке, указанном выше.
4. Отсоедините разъём от главного двигателя.
5. Отпустите узел главного привода.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
1. Извлеките узел главного привода. (См. 3.3.7)
2. Отпустите узел привода подачи после удаления 2 винтов.
1. Извлеките узел привода подачи.
2. Чтобы заменить муфту, отсоедините разъём и замените её.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
1. Извлеките кассету и модуль двусторонней печати.

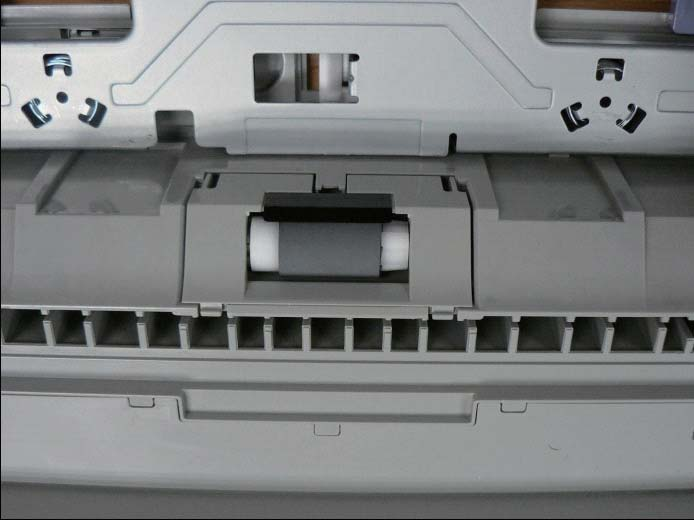

2. Потяните небольшой рычаг вниз, затем отпустите ролик захвата.
1. Извлеките верхнюю крышку. (См. 3.3.1 Cover)
2. Отпустите кронштейн LSU после удаления винтов.

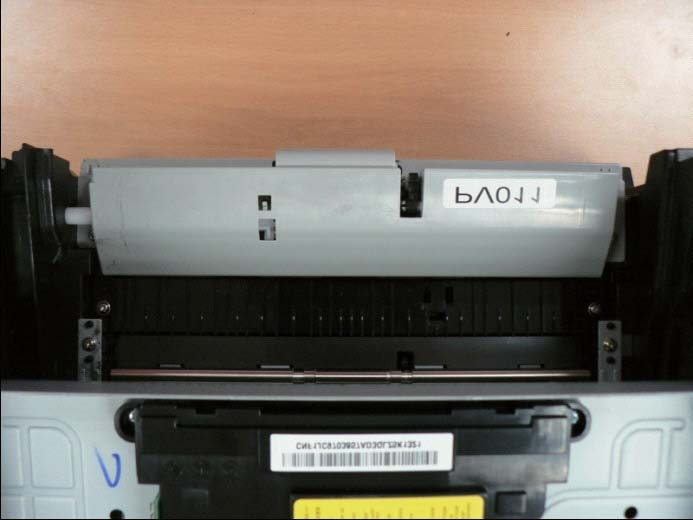

3. Сдвиньте держатель ролика переноса в центр и отпустите его.
4. Извлеките ролик переноса.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
1. Снимите переднюю / верхнюю / правую крышку.
2. Выверните 4 винта.
3. Отделите нижнюю часть MP от верхней части MP.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
1. Извлеките верхнюю крышку. (См. 3.3.1 Cover)

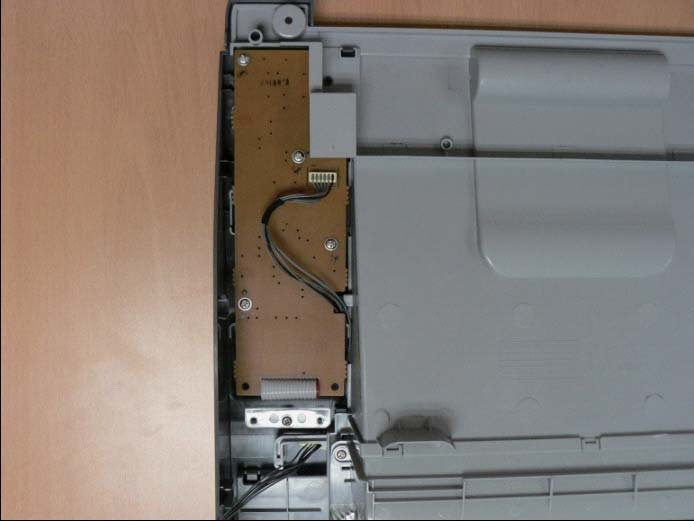

2. Отпустите плату OPE после удаления 4 винтов.
1. Снимите верхнюю / левую крышку. (см. 3.3.1 Cover)
2. Отпустите датчик полноты контейнера после отсоединения разъема.
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.

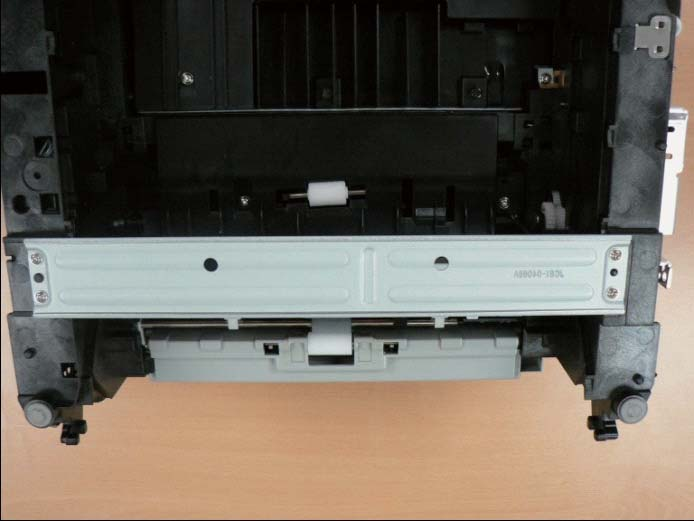

1. Извлеките кассету и модуль двусторонней печати.
2. Удалите PLATE-FRAME BOTTOM после
3. Снимите крышку датчика после удаления 2
4. Если датчик требует замены, отсоедините
разъем, затем замените его.
5. Снимите крышку датчика после удаления
При разборке и сборке компонентов соблюдайте предельную осторожность. Близкое расположение кабелей к движущимся деталям требует правильной прокладки.
6. Отсоедините разъем, затем отпустите пустой
1. Извлеките кассету.
2. Откройте COVER-CASSETTE.

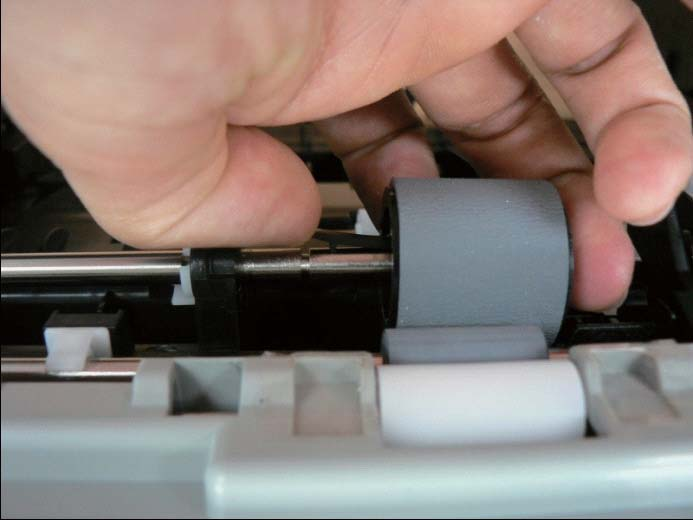

3. Отпустите ролик Retard (замедления).
