1. Механизм домашней позиции узла прижима
Узел прижима проверяется на нахождение в домашней позиции каждый раз при включении питания машины или нажатии клавиши Reset.
Узел считается находящимся в домашней позиции, когда датчик прижима A обнаруживает кулачок открытия прижима (кулачок открытия прижима находится в максимальном верхнем положении) и датчик прижима B не обнаруживает диск актуатора.
Если узел не находится в домашней позиции при включении питания или нажатии клавиши Reset, включается двигатель прижима для поворота кулачка прижима, чтобы вернуть компенсационную пластину Положение-A и кулачок открытия прижима в домашнюю позицию.

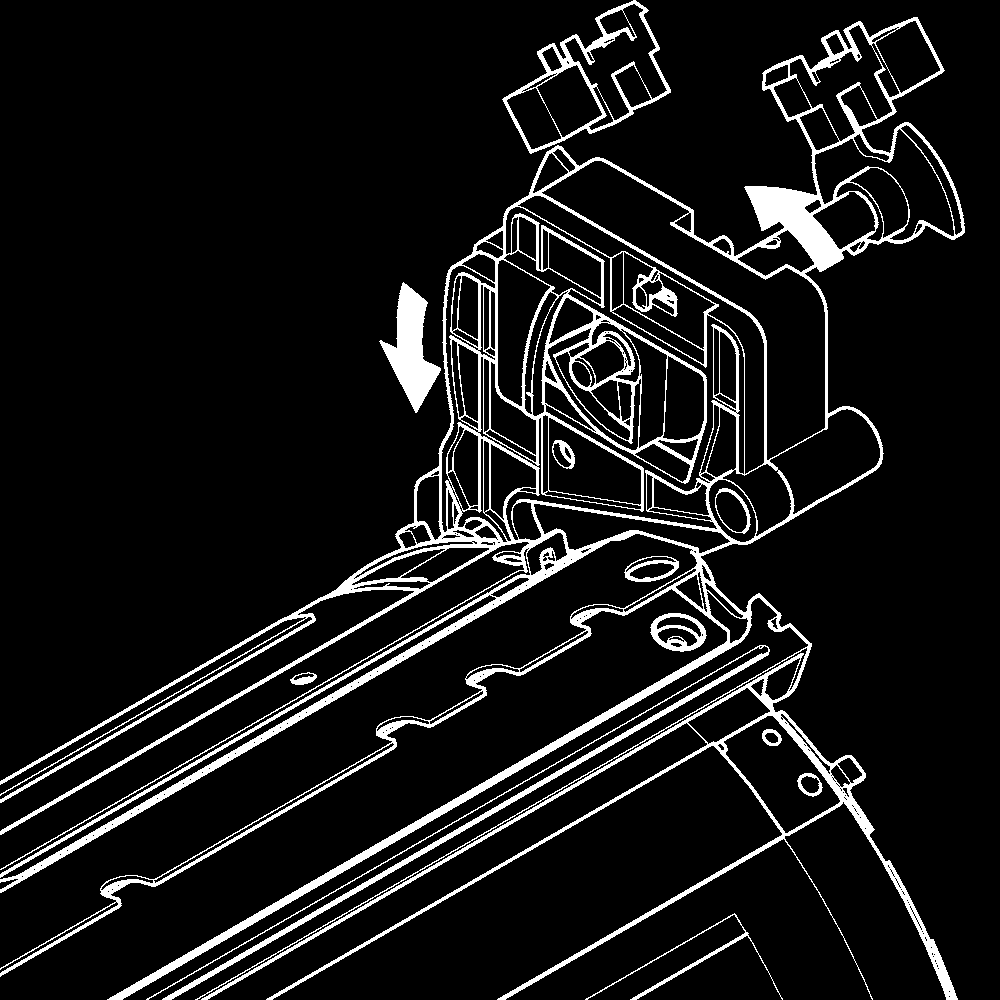

2. Механизм открытия пластины прижима
Когда нажимается клавиша START для создания оригинала или конфиденциального оригинала, печатный барабан начинает вращаться из Положения-B. После проверки наличия оригинала на печатном барабане, когда печатный барабан возвращается в Положение-B, печатный барабан останавливается один раз и начинает действие открытия пластины прижима.
Двигатель прижима активируется и поворачивает кулачок прижима до тех пор, пока диск не перекроет световую дорожку датчика прижима B. Это действие опускает кулачок открытия прижима.
Затем печатный барабан вращается, чтобы начать действие удаления оригинала. Кулачок открытия прижима в опущенном положении сначала открывает пластину прижима, затем поднимает рычаг освобождения оригинала, чтобы вытолкнуть передний край оригинала из пластины прижима.

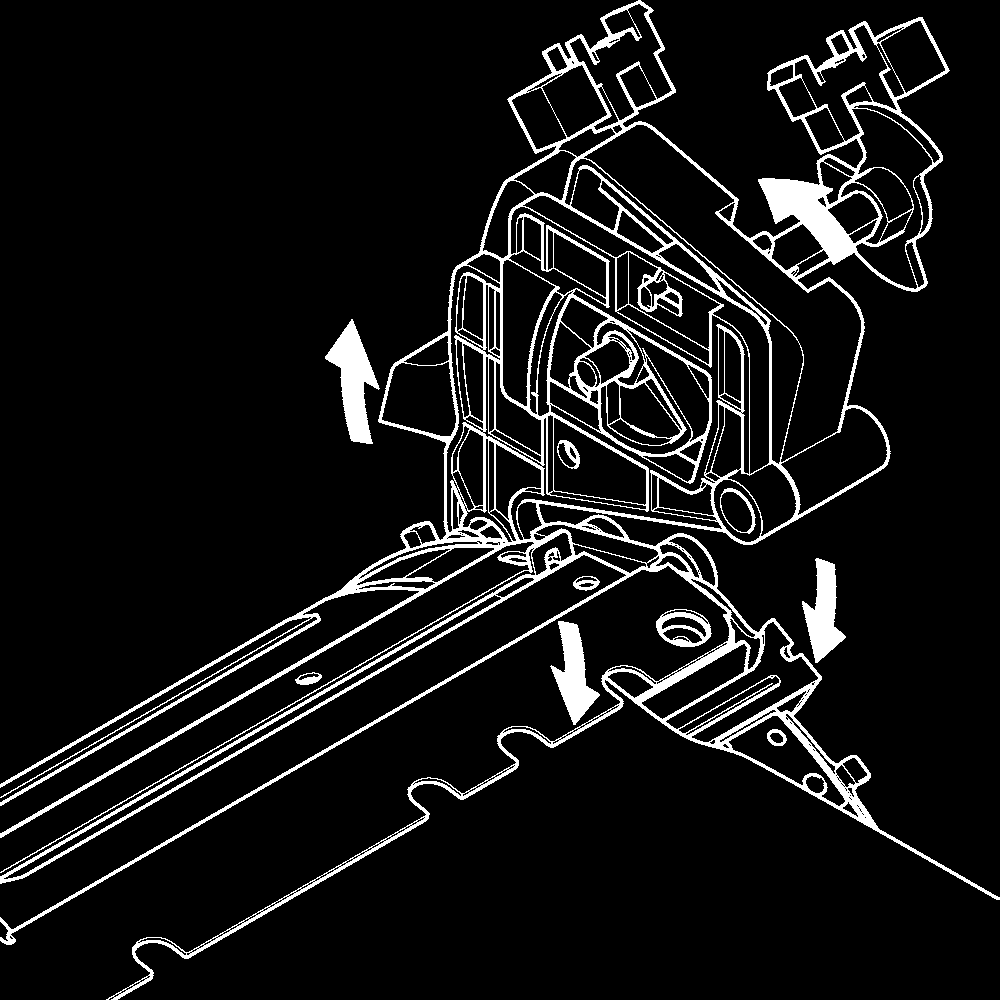

3. Компенсация барабана Положение-A
Печатный барабан вращается для удаления оригинала и, когда он возвращается в Положение-A, кулачок открытия прижима в опущенном положении открывает пластину прижима и поднимает рычаг освобождения оригинала.
Когда печатный барабан останавливается в Положении-A, двигатель прижима включается, чтобы повернуть кулачок прижима до тех пор, пока световая дорожка датчика прижима B не освободится от диска. Это действие опускает компенсационную пластину Положение-A, чтобы захватить вал пластикового компенсатора на печатном барабане и удержать печатный барабан в Положении-A.

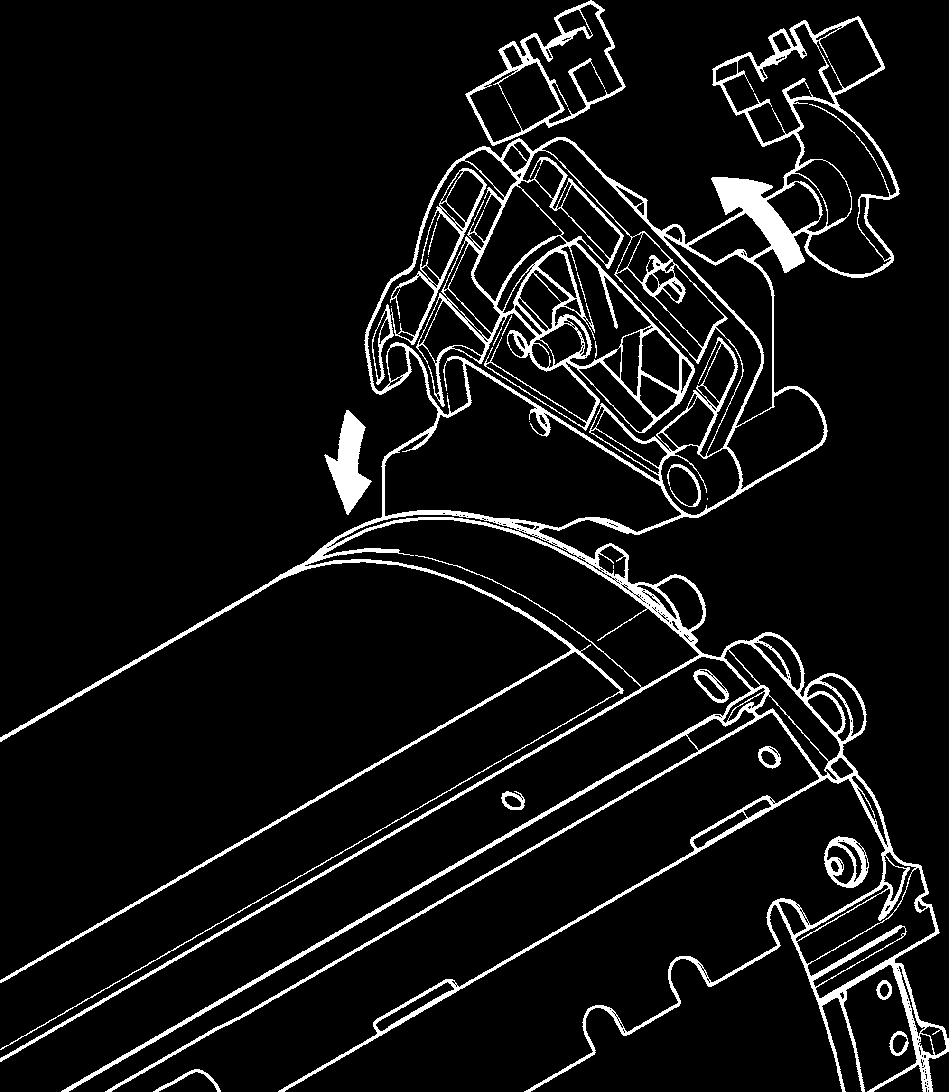

4. Механизм крепления оригинала пластиной прижима
После того как импульсный двигатель загрузки в зоне создания оригинала подает установленную длину материала оригинала на печатный барабан, двигатель прижима активируется, чтобы повернуть кулачок прижима до тех пор, пока диск не перекроет световую дорожку датчика прижима A и световая дорожка датчика прижима B не освободится. Это действие поднимает кулачок открытия прижима и закрывает как рычаг освобождения оригинала, так и пластину прижима вниз, чтобы зажать материал оригинала под пластиной прижима. На этом этапе кулачок открытия прижима и компенсационная пластина Положение-A возвращаются в домашнюю позицию.

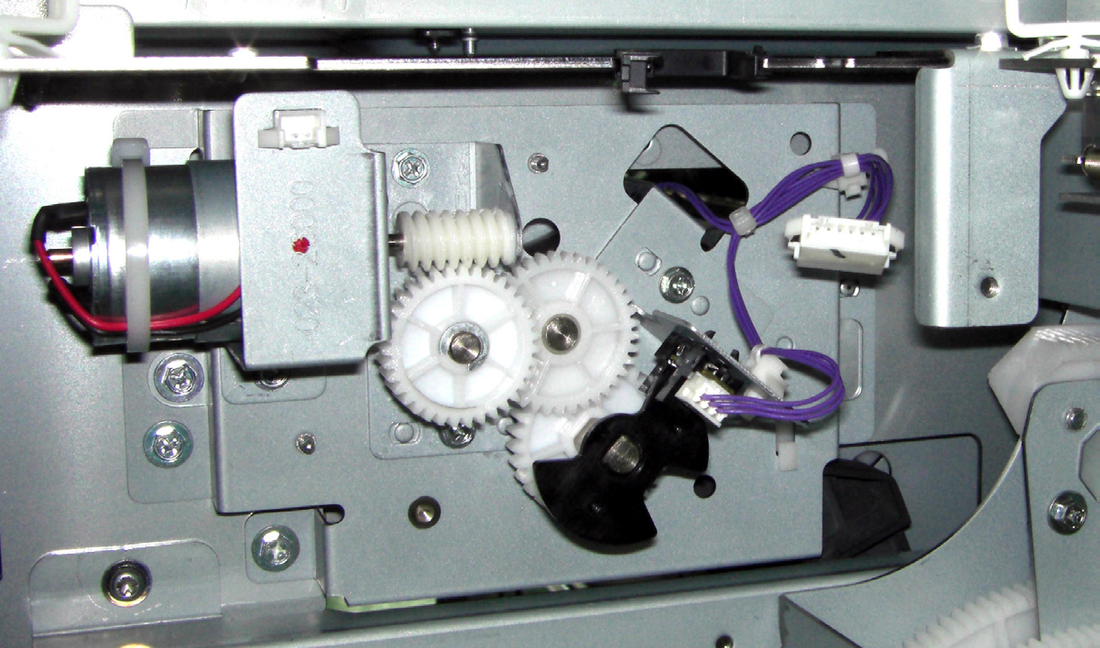

1. Снятие узла прижима
- Выключите питание машины, снимите заднюю крышку и откройте кронштейн платы управления
- Отсоедините разъем двигателя прижима и разъем реле. Выверните винты (винты M4 x 8; 3 шт.) и снимите узел прижима с машины.

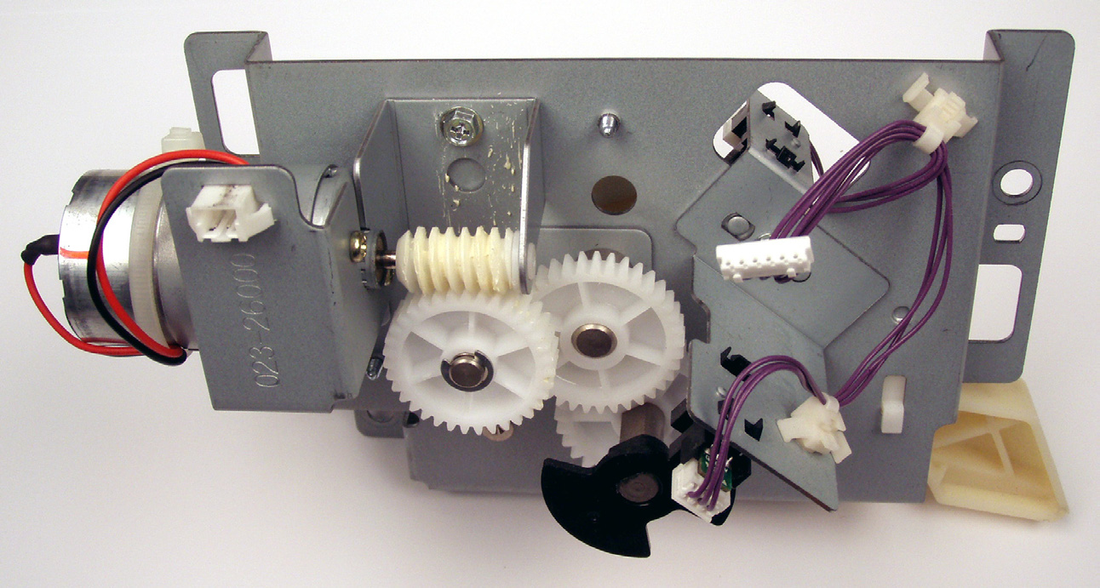

2. Снятие двигателя прижима
- Выключите питание машины, снимите заднюю крышку и откройте кронштейн платы управления
- Снимите узел прижима.
- Снимите плоскую шестерню-шпильку и цилиндрическую шестерню, сняв стопорное кольцо на плоской шестерне-шпильке.
- Снимите двигатель прижима, отсоединив разъем двигателя прижима и выверните винты (M3 x

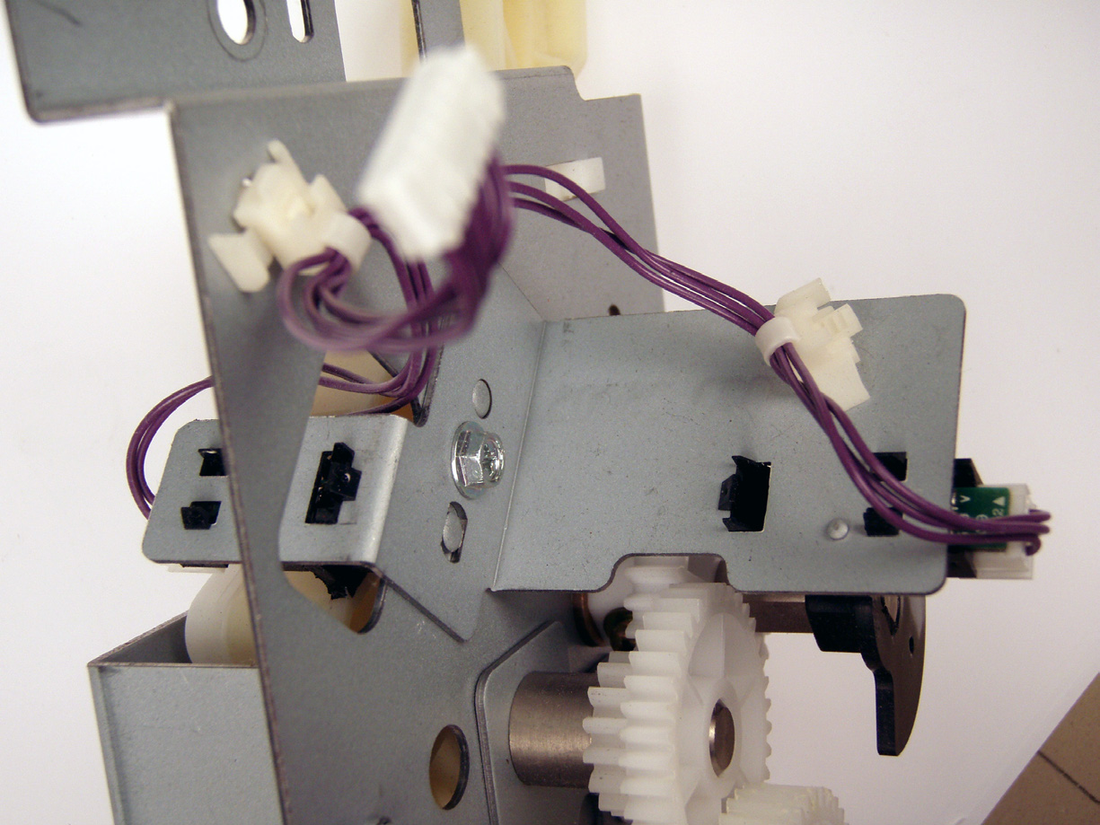

3. Снятие датчиков прижима A и B
- Выключите питание машины, снимите заднюю крышку и откройте кронштейн платы управления
- Снимите узел прижима.
- Отсоедините ремень повторного использования (1 шт.) от узла прижима.
- Выверните винт (винт M3 x 8; 1 шт.) и снимите пластину датчика прижима с двумя прикрепленными датчиками.
- Отсоедините разъемы и отсоедините каждый датчик от пластины датчика прижима.
