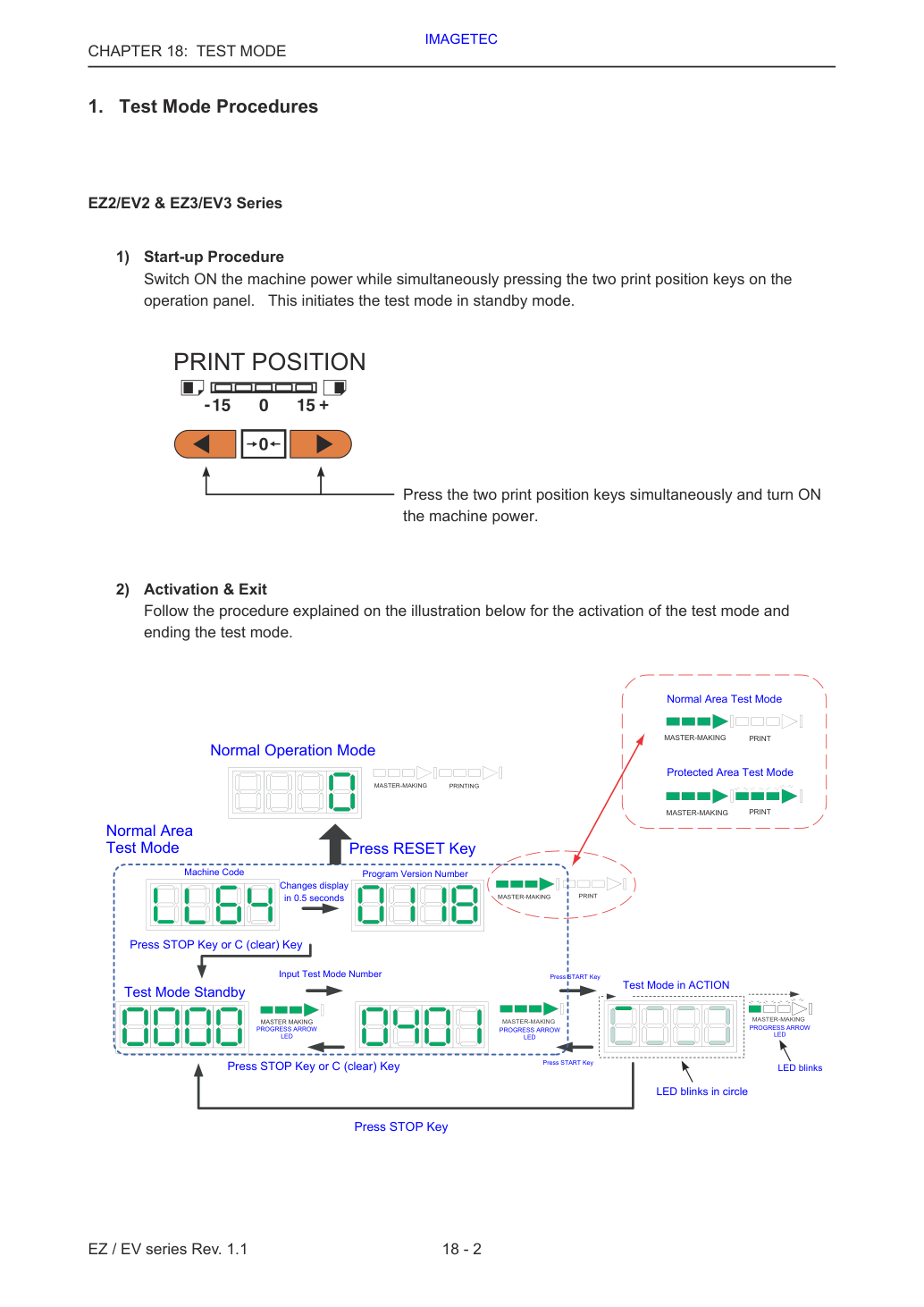

1. Процедуры тестового режима
1. Процедура запуска
Включите питание машины, одновременно нажимая две клавиши позиции печати на панели управления. Это инициирует тестовый режим в режиме ожидания.
Нажмите две клавиши позиции печати одновременно и включите питание машины.
2. Активация и выход
Следуйте процедуре, описанной на иллюстрации ниже, для активации тестового режима и завершения тестового режима.
1. Процедура запуска
Включите питание машины, одновременно нажимая две клавиши позиции печати на панели управления. Это инициирует тестовый режим в режиме ожидания.
Нажмите две клавиши позиции печати одновременно и включите питание машины.
2. Процедура работы
Номера тестового режима могут быть введены (выбраны) через [Key entry] или [Menu selection].
* В режиме установки данных после ввода новых данных нажми клавишу [START] для подтверждения изменённых данных и возврата в режим ожидания. Если вместо этого нажата клавиша [STOP], введённые данные отменяются и сохраняются существующие параметры.
- Появляется подменю режима тестирования.
* После установки данных нажми клавишу [START] для подтверждения изменённых данных и возврата в режим ожидания.
Нажми клавишу [STOP] для отмены настроек перед возвратом в режим ожидания.
- В режиме ожидания введи номер режима тестирования с помощью цифровых клавиш. При ошибке ввода нажми клавишу [C] для повторного ввода.
- Нажми клавишу [START] для запуска режима тестирования.
- Нажми клавишу [STOP] или [START] для завершения режима тестирования и возврата в режим ожидания или режим ожидания операции. b) Способ выбора меню
- В режиме ожидания выбери блок, содержащий элемент тестирования, из меню режима тестирования.
- Выбери элемент тестирования из подменю режима тестирования.
- Нажми клавишу [START] для запуска режима тестирования.
- Нажми клавишу [STOP] или [START] для завершения операции режима тестирования и возврата в режим ожидания или режим ожидания операции.
3. Процедура завершения
Для выхода из режима тестирования нажми клавишу [RESET] не менее чем на 1 секунду в режиме ожидания тестирования или режиме ожидания операции тестирования.
2. Отдельные процедуры тестирования
1. Проверка датчиков (sensor) и выключателей
Состояние датчика (sensor) и выключателя отображается звуковыми сигналами.
2. Проверка двигателей (motor) и соленоидов (solenoid)
Включи нажатием клавиши [Start], затем нажми клавишу [START] или [STOP] для выключения.
3. Проверка работы блоков
- Включи нажатием клавиши [Start], затем инициируй работу блока. Проверка ошибок выполняется в основном как при нормальной работе. Некоторые операции останавливаются при завершении последовательности, другие продолжаются до нажатия клавиши ([STOP] или [START]).
- Непрерывный звуковой сигнал указывает на ошибку. Для отмены ошибок нажми клавишу [RESET].
4. Очистка данных
Активация завершается автоматически и при завершении появляется сообщение [End].
5. Проверка данных
Нажми клавишу [Start] для отображения данных.
* Проверка данных только отображает различные параметры. Эти параметры здесь изменять нельзя.
6. Установка данных
- Нажми клавишу [Start] для отображения и изменения текущих параметров.
- Изменяй данные с помощью цифровых клавиш. Используй клавишу [*] для изменения отображения.
- После внесения изменений нажми клавишу [START] для подтверждения данных и возврата в режим ожидания. Нажми клавишу [STOP] для отмены настроек и возврата в режим ожидания. вводятся. Параметры также устанавливаются на значения по умолчанию, если вводятся значения в единицах, отличных от указанных.
3. Режим тестирования системы и панели управления
ВКЛ: Подаётся напряжение 24V-B (24 вольта) 0005 Задний выключатель крышки (cover) Задний выключатель крышки (cover) ВКЛ: Задняя крышка (cover) установлена ВКЛ: Задняя крышка (cover) установлена Нет.
Нажми клавишу START для включения вентилятора всасывания.
Печатает со скоростью 15 об/мин только во время нажатия клавиши TEST PRINT.
Печать останавливается при отпускании клавиши TEST PRINT и возобновляется при повторном нажатии. Нажми STOP для выключения вентилятора всасывания.
Встроенное ПО загружается при нажатии клавиши START.
Встроенное ПО загружается при нажатии клавиши START.
Выполняется механическая инициализация.
Выполняется механическая инициализация.
Создаёт эталон для данных системы CI.
Создаёт эталон для данных системы CI.
Создаёт эталон для списка изменений параметров и истории ошибок.
Активирует время, установленное в режимах тестирования с № 0171 по 0173. Новое время, установленное в режиме тестирования № 0171 по № 0173, не будет применено, если не активирован режим тестирования № 0101.
Активирует время, установленное в режимах тестирования с № 0171 по 0173. Новое время, установленное в режиме тестирования № 0171 по № 0173, не будет применено, если не активирован режим тестирования № 0101.
Сохраняет параметры режима тестирования машины на CF-карту.
Сохраняет параметры режима тестирования машины на CF-карту.
Сохраняет параметры тест-режима печатного барабана (Print drum) из EEPROM платы печатного барабана (Print Drum PCB) на CF-карту.
Сохраняет параметры тест-режима печатного барабана (Print drum) из EEPROM платы печатного барабана (Print Drum PCB) на CF-карту.
Записывает параметры тест-режима, извлеченные с CF-карты тест-режимом №0103, в плату NeoROSA PCB.
Записывает параметры тест-режима, извлеченные с CF-карты тест-режимом №0103, в EEPROM платы механического управления (Mechanical Control PCB).
Записывает параметры тест-режима, извлеченные с CF-карты тест-режимом №0104, в EEPROM печатного барабана (Print Drum PCB).
Записывает параметры тест-режима, извлеченные с CF-карты тест-режимом №0104, в EEPROM печатного барабана (Print Drum PCB).
Сохраняет на CF-карту все номера тест-режимов и параметры, измененные от стандартных значений программы, для целей ведения записей.
Сохраняет на CF-карту все номера тест-режимов и параметры, измененные от стандартных значений программы, для целей ведения записей.
Этот тест-режим также можно использовать для очистки данных об ошибках предметов, для которых замятие может быть очищено только процедурой освобождения замятия.
Ошибки расходных материалов не могут быть очищены.
Этот тест-режим также можно использовать для очистки данных об ошибках предметов, для которых замятие может быть очищено только процедурой освобождения замятия.
Ошибки расходных материалов не могут быть очищены.
Инициализирует данные в пользовательской области памяти до значений по умолчанию программы.
Инициализирует данные в пользовательской области памяти до значений по умолчанию программы.
Инициализирует все параметры тест-режима обычной области машины до значений по умолчанию программы.
Защищенные область тест-режимы остаются без изменений.
Инициализирует все параметры тест-режима обычной области машины до значений по умолчанию программы.
Защищенные область тест-режимы остаются без изменений.
Очищает сообщение о вызове обслуживания главного узла (master making), сбросив счетчик на ноль.
Очищает сообщение о вызове обслуживания главного узла (master making), сбросив счетчик на ноль.
Очищает сообщение о вызове обслуживания печати (printing), сбросив счетчик на ноль.
Очищает сообщение о вызове обслуживания печати (printing), сбросив счетчик на ноль.
Очищает сообщение о вызове обслуживания печатного барабана (print drum), сбросив счетчик на ноль.
Очищает сообщение о вызове обслуживания печатного барабана (print drum), сбросив счетчик на ноль.
Инициализирует мастер-установку к заводскому состоянию.
В EEPROM печатного барабана до значений по умолчанию программы. Защищенные область тест-режимы остаются без изменений.
В EEPROM печатного барабана до значений по умолчанию программы. Защищенные область тест-режимы остаются без изменений.
Отображает все значения счетчиков обслуживания (главный узел, печать и печатный барабан).
Отображает первые 4 цифры серийного номера машины.
Отображает последние 4 цифры серийного номера машины.
Отображает, подключен ли блок AF (AF unit).
0 : Не подключен 1 : Подключен (отображает версию программы, если установлена ROM).
Отображает наличие любого подключения разделителя заданий (Job Separator).
Отображает наличие любого подключения сетевой карты (NIC).
Отображает ID бумаги, определенный в соответствии с VR размера бумаги и датчиком обнаружения размера бумаги (paper size detection sensor).
<Какой ID отображать, зависит от модели машины> 00 Нет бумаги 01 A3 02 B4 03 A4 04 A4 landscape 05 B5 06 B5 landscape 07 A5 08 A5 landscape 09 B6 10 B6 landscape 11 Post card 12 Post card landscape 13 Ledger 14 Legal 15 Letter 16 Letter landscape 17 Statement 18 Statement landscape 19 Foolscap 30 Chinese Paper No. K16 31 Chinese Paper No. K16 landscape 32 Chinese Paper No. K8 50 Paper size undefined 1 (paper size det. sensor : ON) 51 Paper size undefined 2 (paper size det. sensor : OFF) Отображает ID бумаги, определенный в соответствии с VR размера бумаги и датчиком обнаружения размера бумаги (paper size detection sensor).
Отображение 1 = 100 производства главного узла. Пример: отображение 1234 = 123,400 производства главного узла.
Отображение 1 = 1000 печатей.
Отображение 1 = 1000 печатей.
Выбор совместного выполнения сканирования и производства главного узла (scanning & master making action) с действием удаления главного узла (master removal action) или раздельное выполнение двух действий.
Устанавливает количество производства главного узла, при котором отображается сообщение о вызове обслуживания.
Устанавливает количество производства главного узла, при котором отображается сообщение о вызове обслуживания.
Устанавливает количество печатей, при котором отображается сообщение о вызове обслуживания.
Устанавливает количество печатей, при котором отображается сообщение о вызове обслуживания.
Устанавливает количество печатей печатного барабана, при котором отображается сообщение о вызове обслуживания (для каждого печатного барабана).
Устанавливает количество печатей печатного барабана, при котором отображается сообщение о вызове обслуживания (для каждого печатного барабана).
Приоритет сканирования при производстве главного узла. Чтобы предотвратить влияние вибрации движения машины на качество сканирования, действие удаления главного узла и производства главного узла выполняются после сканирования, если выбрано ВКЛ.
Выбор отображения количества печати после завершения задания печати. Отображает либо [0], либо [предыдущее количество печати].
Скорость печати после короткого интервала. Постепенное ускорение скорости печати после коротких интервалов между заданиями печати.
Постепенное ускорение скорости печати после коротких интервалов между заданиями печати.
Выбирает, отображать ли кнопку [Light Print] на вкладке Functions.
Выбирает, отображать ли кнопку [Light Print] на вкладке Functions.
Выбирает, отображать ли кнопку управления специальной бумагой (Special Paper Control) на вкладке Admin.
Включает/отключает возможность внесения изменений пользователем в режиме User Mode.
Включает/отключает возможность внесения изменений пользователем в режиме User Mode.
(счетчик соленоида (solenoid counter), программный счетчик (software counter)). Этот параметр возвращается к значению по умолчанию при отключении питания.
(счетчик соленоида (solenoid counter), программный счетчик (software counter)). Этот параметр возвращается к значению по умолчанию при отключении питания.
Выбор отображения или скрытия предупреждающих ошибок F02, F10 и F43.
Выбирает, останется ли функция Multi-up активной или станет неактивной после одной операции Multi-up.
Выбор для сохранения активной печати программы или изменения на неактивную после создания одного оригинала при отключенном Auto-Print.
Выбор для сохранения активной печати программы или изменения на неактивную после создания одного оригинала при отключенном Auto-Print.
0 : Переходит в неактивное состояние <default> 1 : Остается активным Установка:
Установка времени отмены режима ожидания создания оригинала Установка времени отмены режима ожидания создания оригинала Когда выбран режим создания оригинала, условие ожидания создания оригинала отменяется в соответствии с установленным временем.
Если установленное время в пределах 60с, условие ожидания создания оригинала (давление TPH, положение открытия зажима, Scanner lamp ON) отменяется за 60с. Если установлено свыше 60с, Scanner lamp ON отменяется через 60с, остальные условия ожидания отменяются через установленное время.
Когда выбран режим создания оригинала, условие ожидания создания оригинала отменяется в соответствии с установленным временем.
Если установленное время в пределах 60с, условие ожидания создания оригинала (давление TPH, положение открытия зажима, Scanner lamp ON) отменяется за 60с. Если установлено свыше 60с, Scanner lamp ON отменяется через 60с, остальные условия ожидания отменяются через установленное время.
Регулировка момента переключения дисплея при использовании режима автоматического выбора RLP.
Включить или отключить установку максимального количества печати и также установить максимальное количество печати.
Выбирает, остаются ли данные бумаги активными или становятся неактивными после отключения питания или нажатия кнопки RESET.
Выбирает отображение вкладки Admin или нет.
Выбирает отображение индикации хранилища расходников в окне Admin.

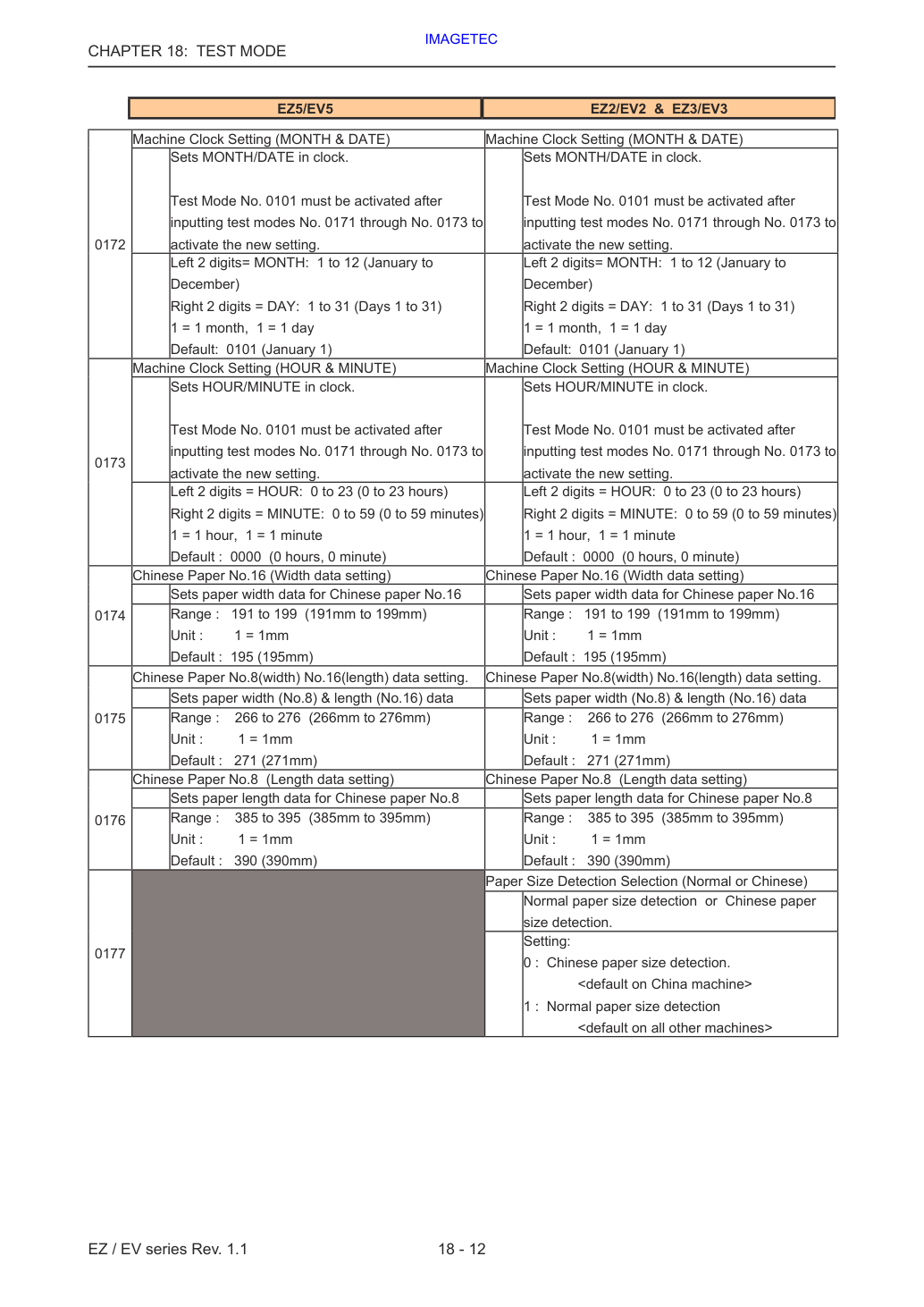

Тест-режим No. 0101 должен быть активирован после ввода тест-режимов No. 0171 по No. 0173 для активации новой установки.
Тест-режим No. 0101 должен быть активирован после ввода тест-режимов No. 0171 по No. 0173 для активации новой установки.
Тест-режим No. 0101 должен быть активирован после ввода тест-режимов No. 0171 по No. 0173 для активации новой установки.
Тест-режим No. 0101 должен быть активирован после ввода тест-режимов No. 0171 по No. 0173 для активации новой установки.
Тест-режим No. 0101 должен быть активирован после ввода тест-режимов No. 0171 по No. 0173 для активации новой установки.
Тест-режим No. 0101 должен быть активирован после ввода тест-режимов No. 0171 по No. 0173 для активации новой установки.
Выбор обнаружения размера бумаги (Нормальное или Китайское) Нормальное обнаружение размера бумаги или обнаружение размера бумаги по китайскому стандарту.
Выбор между отображением нормального счетчика и счетчика цифровых копий.
Выбор между отображением нормального счетчика и счетчика цифровых копий.
Информация о техническом обслуживании или информация о количестве печати и активация/деактивация счета-почты. Эта функция отсутствует на машинах китайской спецификации.
Кнопка [Maintenance Information] становится доступной на вкладке Functions, когда этот тест-режим установлен на [1] и машина оснащена опциональной картой NET-D;G2.
Кнопка [Print Quantity Information] становится доступной на вкладке Functions, когда этот тест-режим установлен на [2] и машина оснащена опциональной картой NET-D;G2.
Кнопка [Count-Charge Information] становится доступной на вкладке Functions, когда этот тест-режим установлен на [2] и тест-режим No.0183 установлен на [1], и машина оснащена опциональной картой NET-D:G2.
Данные запаса расходников по электронной почте активируются или деактивируются этим тест-режимом.
Эта функция отсутствует на машинах китайской спецификации.
Кнопка [Counter/Stock Information] становится доступной на вкладке Admin, когда этот тест-режим установлен на [1] и машина оснащена опциональной картой NET-D:G2.
Выбирает отображение кнопки [COUNT CHARGE] на дисплее User Mode.
Выбирает отображение кнопки [COUNT CHARGE] на дисплее User Mode.
Установить дату предупреждения для указания отправки почты информации Count Charge.
Установить дату предупреждения для указания отправки почты информации Count Charge.
Если выбранная дата 29, 30 или 31, если в конкретном месяце отсутствует выбранная дата, предупреждение появляется в последнюю дату месяца.
Если выбранная дата 29, 30 или 31, если в конкретном месяце отсутствует выбранная дата, предупреждение появляется в последнюю дату месяца.
4. Обработка изображения / Сканирование Тест-режим
ON: Каретка в Home позиции ON: Каретка в Home позиции 0201 Датчик обнаружения оригинала планшета Датчик обнаружения оригинала планшета ON: Обнаружение оригинала ON: Обнаружение оригинала 0209 Датчик крышки сцены Датчик крышки сцены ON: Крышка сцены закрыта ON: Крышка сцены закрыта No.
Включить/выключить лампу сканера Включить/выключить лампу сканера No.
Привести каретку в Home позицию.
Привести каретку в Home позицию.
с действием автоматического управления базой (ABC).
Нажатие клавиши STOP завершает движение и возвращает в Home позицию.
с действием автоматического управления базой (ABC).
Нажатие клавиши STOP завершает движение и возвращает в Home позицию.
Переместить каретку лампы в положение замены лампы.
Переместить каретку лампы в положение замены лампы.
Переместить каретку лампы в положение доставки машины.
Переместить каретку лампы в положение доставки машины.
Регулировка уровня срезания Line-Copy при сканировании Регулировка уровня срезания Line-Copy при сканировании Установить уровень срезания для режима line.
Установить уровень срезания для режима line.
Установить уровень срезания для ABC в режиме line.
Установить уровень срезания для ABC в режиме line.
Выбор обработки изображения при выборе Photo или Duo при создании оригинала.
Применяется как к созданию оригинала, так и к печати на связанном принтере (RLP).
Выбор обработки изображения при выборе Photo или Duo при создании оригинала.
Применяется как к созданию оригинала, так и к печати на связанном принтере (RLP).
Выбирает матрицу, образующую базу halftone-curve для режима photo.
Выбирает матрицу, образующую базу halftone-curve для режима photo.
Выбирает матрицу, образующую базу halftone-curve для режима dot.
Выбирает матрицу, образующую базу halftone-curve для режима dot.
Выбирает матрицу, образующую базу halftone-curve для режима DotDuo.
Выбирает матрицу, образующую базу halftone-curve для режима DotDuo.
Выбирает матрицу, образующую базу halftone-curve для режима DotDuo.
Выбирает матрицу, образующую базу halftone-curve для режима DotDuo.
Установить уровень срезания для обрезки.
Изменяет положение холостого хода каретки сканера.
Регулирует исходное горизонтальное положение сканирования оригинала на планшете при сканировании FB.

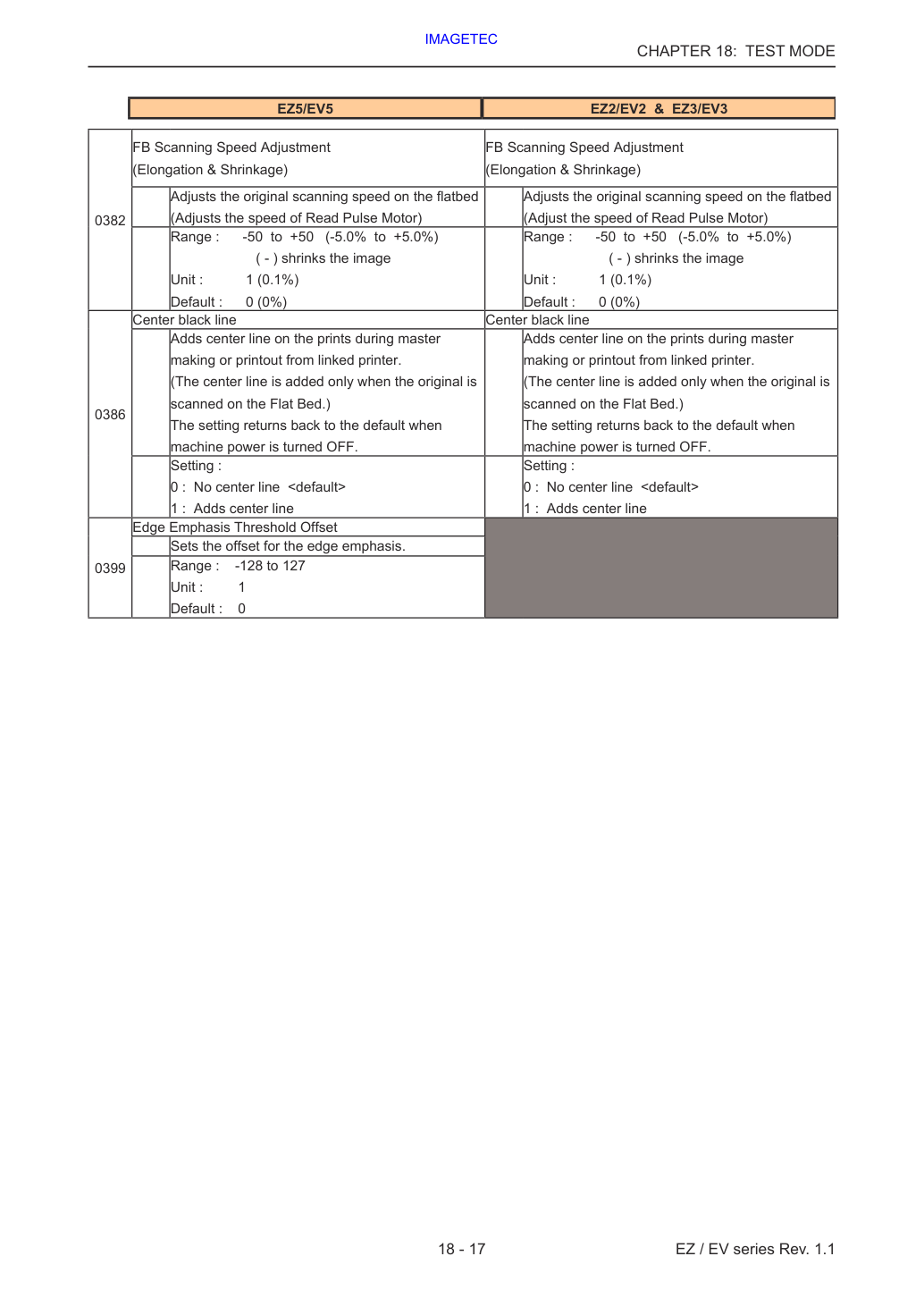

(Для сканирования AF существует отдельный тест-режим.) Регулирует исходное горизонтальное положение сканирования оригинала на планшете при сканировании FB.
Добавляет центральную линию на отпечатках при изготовлении мастер-пленки или печати с подключенного принтера.
(Центральная линия добавляется только при сканировании оригинала на планшете Flat Bed.) Параметр возвращается к значению по умолчанию при выключении питания машины.
Добавляет центральную линию на отпечатках при изготовлении мастер-пленки или печати с подключенного принтера.
(Центральная линия добавляется только при сканировании оригинала на планшете Flat Bed.) Параметр возвращается к значению по умолчанию при выключении питания машины.
Устанавливает смещение для усиления краев.
5. Тест-режим изготовления/утилизации мастер-пленки
ВКЛ: свет датчика заблокирован (узел изготовления мастер-пленки заблокирован в положении).
ВКЛ: свет датчика заблокирован (узел изготовления мастер-пленки заблокирован в положении).
ВКЛ: переключатель нажат (узел изготовления мастер-пленки установлен в положение).
Для этой проверки остальные переключатели безопасности должны быть в положении ВКЛ.
ВКЛ: переключатель нажат (узел изготовления мастер-пленки установлен в положение).
Для этой проверки остальные переключатели безопасности должны быть в положении ВКЛ.
ВКЛ: свет датчика не заблокирован (мастер-пленка застряла).
ВКЛ: свет датчика не заблокирован (мастер-пленка застряла).
ВКЛ: ящик утилизации мастер-пленки установлен на место. Остальные переключатели безопасности должны быть в положении ВКЛ для этой проверки.
ВКЛ: ящик утилизации мастер-пленки установлен на место. Остальные переключатели безопасности должны быть в положении ВКЛ для этой проверки.
ВКЛ: свет датчика заблокирован (диск энкодера обнаружен) ВКЛ: свет датчика заблокирован (диск энкодера обнаружен) Нет.
Импульсный двигатель записи в направлении подачи Импульсный двигатель записи в направлении подачи Вращается в направлении подачи мастер-пленки.
Импульсный двигатель загрузки в направлении подачи Импульсный двигатель загрузки в направлении подачи Вращается в направлении подачи мастер-пленки.
Вращается в направлении подачи мастер-пленки.
Импульсный двигатель записи + импульсный двигатель загрузки в направлении подачи Импульсный двигатель записи + импульсный двигатель загрузки в направлении подачи Вращает оба импульсных двигателя (записи и загрузки) в направлении подачи мастер-пленки Вращает оба импульсных двигателя (записи и загрузки) в направлении подачи мастер-пленки 0467 кнопка освобождения узла изготовления мастер-пленки индикатор кнопка освобождения узла изготовления мастер-пленки индикатор индикатор загорается.
Двигатель удаления мастер-пленки в направлении подачи Двигатель удаления мастер-пленки в направлении подачи Вращается в направлении подачи удаленной мастер-пленки в ящик утилизации.
Вращается в направлении подачи удаленной мастер-пленки в ящик утилизации.
Соленоид блокировки узла изготовления мастер-пленки включение/выключение Соленоид блокировки узла изготовления мастер-пленки включение/выключение Нажмите клавишу START для включения соленоида.
Нажмите клавишу START для включения соленоида.
Переместите прижимную пластину мастер-пленки в исходное положение.
Переместите прижимную пластину мастер-пленки в исходное положение.
Переместите прижимную пластину мастер-пленки в положение защиты.
Повторяет операцию сжатия при утилизации с интервалом 3 секунды между каждой операцией.
Повторяет операцию сжатия при утилизации с интервалом 3 секунды между каждой операцией.
Действие двигателя резака ВКЛ (направление резки) Действие двигателя резака ВКЛ (направление резки) Вращает двигатель резака в направлении резки (максимум 10 секунд) Внимание: этот тест-режим предназначен для проверки драйвера IC.
Отсоедините разъем двигателя резака перед активацией. В противном случае машина будет повреждена.
Вращает двигатель резака в направлении резки (максимум 10 секунд) Внимание: этот тест-режим предназначен для проверки драйвера IC.
Отсоедините разъем двигателя резака перед активацией. В противном случае машина будет повреждена.
Обнулите счетчик программного обеспечения удаления мастер-пленки на 0.
Отображает температуру термистора TPH в градусах Цельсия.
Отображает температуру термистора TPH в градусах Цельсия.
Отображает напряжение, подаваемое на TPH при включении питания TPH.
Разделите отображаемое число на 100 (1000 = 10В).
Отображает напряжение, подаваемое на TPH при включении питания TPH.
Разделите отображаемое число на 100 (1000 = 10В).
Отображает дату начала использования мастер-пленки, сохраненную в Master TAG.
Например, 2007/12/28 будет отображаться как 2007 и 1228 попеременно.
Отображает дату начала использования мастер-пленки, сохраненную в Master TAG.
Например, 2007/12/28 будет отображаться как 2007 и 1228 попеременно.
Отображает счетчик программного обеспечения удаления мастер-пленки.
Регулирует возвратное движение мастер-пленки после операции резки мастер-пленки таким образом, чтобы датчик позиционирования мастер-пленки был выключен при завершении операции установки мастер-пленки.
Регулирует возвратное движение мастер-пленки после операции резки мастер-пленки таким образом, чтобы датчик позиционирования мастер-пленки был выключен при завершении операции установки мастер-пленки.
Диапазон: 0–100 (0 мм–+10,0 мм) (+) возвращает материал мастер-пленки дальше назад.
Диапазон: 0–100 (0 мм–+10,0 мм) (+) возвращает материал мастер-пленки дальше назад.
Регулирует исходное положение изготовления мастер-пленки на материале мастер-пленки путем изменения величины вращения импульсного двигателя записи в направлении часовой или против часовой стрелки перед включением сигнала записи.
Регулирует исходное положение изготовления мастер-пленки на материале мастер-пленки путем изменения величины вращения импульсного двигателя записи в направлении часовой или против часовой стрелки перед включением сигнала записи.
Диапазон: −50–+50 (−5,0 мм–+5,0 мм) (+) значения возвращают материал мастер-пленки дальше назад перед включением сигнала записи.
Изготовление мастер-пленки начинается с позиции ближе к переднему краю материала мастер-пленки.
Диапазон: −50–+50 (−5,0 мм–+5,0 мм) (+) значения возвращают материал мастер-пленки дальше назад перед включением сигнала записи.
Изготовление мастер-пленки начинается с позиции ближе к переднему краю материала мастер-пленки.
Регулирует длину области изготовления мастер-пленки.
Регулирует длину области изготовления мастер-пленки.
Регулирует силу прижима мастер-зажима под зажимной пластиной при загрузке мастера на барабан.
Эта регулировка влияет на позицию начала записи.
Регулирует силу прижима мастер-зажима под зажимной пластиной при загрузке мастера на барабан.
Эта регулировка влияет на позицию начала записи.
Регулирует общую длину одного мастера (изменяет момент обрезки мастера в зависимости от угла барабана).
Регулирует общую длину одного мастера (изменяет момент обрезки мастера в зависимости от угла барабана).
Диапазон: -100 до +100 (-10,0 градусов до +10,0 градусов) (положительные значения увеличивают длину мастера).
Диапазон: -100 до +100 (-10,0 градусов до +10,0 градусов) (положительные значения увеличивают длину мастера).
Растяжение и сжатие изображения при изготовлении мастера. (Регулирует скорость двигателя импульса записи.) Растяжение и сжатие изображения при изготовлении мастера. (Регулирует скорость двигателя импульса записи.) Диапазон: -100 до +100 (-10,0% до +10,0%) (+) растягивает изображение при изготовлении мастера.
Диапазон: -100 до +100 (-10,0% до +10,0%) (+) растягивает изображение при изготовлении мастера.
Компенсирует различия в диаметре ролика записи между одним роликом записи и другим.
Устанавливает момент остановки роликов удаления мастера в зависимости от угла печатного барабана.
Устанавливает момент остановки роликов удаления мастера в зависимости от угла печатного барабана.
Устанавливает момент остановки роликов удаления мастера в зависимости от угла барабана A4W.
Обязательное действие установки контейнера утилизации мастера Обязательное действие установки контейнера утилизации мастера Выбирает активировать или деактивировать обязательное действие установки контейнера утилизации мастера после включения питания машины, пробуждения машины или при вставке контейнера утилизации мастера в машину.
Этот режим тестирования не выбирается из меню режима тестирования.
Выбирает активировать или деактивировать обязательное действие установки контейнера утилизации мастера после включения питания машины, пробуждения машины или при вставке контейнера утилизации мастера в машину.
Этот режим тестирования не выбирается из меню режима тестирования.
0: Не активно <default> 1: Активно Установка:
Устанавливает счетчик импульсов для позиции максимального сжатия (конечное максимальное положение).
Устанавливает счетчик импульсов для позиции максимального сжатия (конечное максимальное положение).
Диапазон: 106–163 (106–163 импульса) (пластина прижима мастера 65–100 градусов от исходной позиции).
угол 90 градусов от исходной позиции) Диапазон: 106–163 (106–163 импульса) (пластина прижима мастера 65–100 градусов от исходной позиции).
Устанавливает счетчик импульсов для позиции обнаружения переполнения контейнера утилизации мастера.
Устанавливает счетчик импульсов для позиции обнаружения переполнения контейнера утилизации мастера.
Диапазон: 120–162 (120 импульсов до 162 импульсов) (угол пластины прижима мастера 35–99 градусов от исходной позиции).
По умолчанию: 120 (74 градуса) для A3 и Ledger; 146 (90 градусов) для B4, A4 и Letter. Диапазон: 120–162 (120 импульсов до 162 импульсов) (угол пластины прижима мастера 35–99 градусов от исходной позиции).
Выбирает положение пластины прижима мастера в режиме защиты.
Выбирает скорость двигателя удаления мастера в зависимости от скорости вращения печатного барабана.
Выбирает скорость двигателя удаления мастера в зависимости от скорости вращения печатного барабана.
0: на 10% медленнее скорости печатного барабана.
1: с такой же скоростью, как печатный барабан.
2: на 5% быстрее скорости печатного барабана.
3: на 10% быстрее скорости печатного барабана.
4: на 20% быстрее скорости печатного барабана.
5: на 30% быстрее скорости печатного барабана.
0: на 10% медленнее скорости печатного барабана.
1: с такой же скоростью, как печатный барабан.
2: на 5% быстрее скорости печатного барабана.
3: на 10% быстрее скорости печатного барабана.
4: на 20% быстрее скорости печатного барабана.
5: на 30% быстрее скорости печатного барабана.
выбор Включает/отключает автоматическую регулировку для коррекции значения по умолчанию позиции остановки сжатия.
Выбор для включения (использование счетчика программного обеспечения) или отключения (использование датчика FG и момента срабатывания пластины прижима мастера) системы счета программного обеспечения удаления мастера.
Выбор для включения (использование счетчика программного обеспечения) или отключения (использование датчика FG и момента срабатывания пластины прижима мастера) системы счета программного обеспечения удаления мастера.
6. Режим тестирования подачи/выброса бумаги
ВКЛ: свет датчика заблокирован (датчик обнаруживает лоток подачи бумаги в максимально опущенном положении) ВКЛ: свет датчика заблокирован (датчик обнаруживает лоток подачи бумаги в максимально опущенном положении) 0605 Датчик бумаги Датчик бумаги ВКЛ: свет датчика отражен (бумага обнаружена) ВКЛ: свет датчика отражен (бумага обнаружена) 0606 Датчик выброса бумаги Датчик выброса бумаги ВКЛ: свет датчика отражен (бумага обнаружена) ВКЛ: свет датчика отражен (бумага обнаружена) 0607 Верхний предохранительный выключатель лотка подачи бумаги Верхний предохранительный выключатель лотка подачи бумаги ВКЛ: предохранительный выключатель не срабатывает ВКЛ: предохранительный выключатель не срабатывает 0608 Нижний предохранительный выключатель лотка подачи бумаги Нижний предохранительный выключатель лотка подачи бумаги ВКЛ: предохранительный выключатель не срабатывает ВКЛ: предохранительный выключатель не срабатывает 0609 Кнопка лотка подачи бумаги Кнопка лотка подачи бумаги ВКЛ: кнопка (выключатель) нажата ВКЛ: кнопка (выключатель) нажата 0612 Датчик FG выброса бумаги Датчик FG выброса бумаги ВКЛ: свет датчика заблокирован (обнаружен диск энкодера) ВКЛ: свет датчика заблокирован (обнаружен диск энкодера) 0613 Обнаружение подключения питателя карточек (ОПЦИЯ) Обнаружение подключения питателя карточек (ОПЦИЯ) ВКЛ: питатель карточек установлен ВКЛ: питатель карточек установлен 0614 Датчик давления подачи бумаги Датчик давления подачи бумаги ВКЛ: рычаг давления подачи бумаги в положении КАРТОЧКА.
ВКЛ: рычаг давления подачи бумаги в положении КАРТОЧКА.
ВКЛ: свет датчика заблокирован (заблокирован защитной пластиной) №.
Поворотите импульсный двигатель против часовой стрелки №.
Включите вентилятор разделения и вентилятор всасывания одновременно.
Поднимите лоток подачи бумаги в максимально верхнее положение.
Поднимите лоток подачи бумаги в максимально верхнее положение.
Опустите лоток подачи бумаги в максимально нижнее положение.
Опустите лоток подачи бумаги в максимально нижнее положение.
Действие включения/выключения соленоида предотвращения обратного вращения подачи бумаги Действие включения/выключения соленоида предотвращения обратного вращения подачи бумаги Включите соленоид при нажатии клавиши Start. Соленоид автоматически отключается через 10 секунд.
Включите соленоид при нажатии клавиши Start. Соленоид автоматически отключается через 10 секунд.
Действие включения/выключения муфты подачи бумаги Действие включения/выключения муфты подачи бумаги Нажмите клавишу START для включения муфты.
Муфта автоматически отключается через 10 секунд.
Нажми клавишу START для включения муфты.
Муфта автоматически отключается через 10 секунд.
Установи крыло выброса бумаги в исходное положение.
Зафиксируй положение крыла бумаги согласно положению, выбранному тест-режимом № 0780.
Чистый белый лист бумаги должен быть размещен между датчиком бумаги во время этой процедуры.
Чистый белый лист бумаги должен быть размещен между датчиком бумаги во время этой процедуры.
Действие включения двигателя элеватора Действие включения двигателя элеватора Вращай двигатель элеватора в направлении подъема (максимум 10 секунд) Внимание: этот тест-режим предназначен для проверки драйвера IC.
Отсоедини коннектор двигателя элеватора перед активацией. В противном случае машина будет повреждена.
Вращай двигатель элеватора в направлении подъема (максимум 10 секунд) Внимание: этот тест-режим предназначен для проверки драйвера IC.
Отсоедини коннектор двигателя элеватора перед активацией. В противном случае машина будет повреждена.
Отображай результат регулировки потенциометра в миллиметрах с одним десятичным знаком.
Отображай результат регулировки потенциометра в миллиметрах с одним десятичным знаком.
Отображай значение A/D датчика бумаги.
Отображай значение A/D датчика бумаги.
Выбери верхнее предельное положение лотка подачи бумаги.
Если выбрано 0 (Auto), верхнее предельное положение связано с положением рычага прижима подачи бумаги.
Если выбрано 1, 2 или 3, верхнее предельное положение стопа зафиксировано.
[Недоступно на EZ2/EV2] Выбери верхнее предельное положение лотка подачи бумаги.
Если выбрано 0 (Auto), верхнее предельное положение связано с положением рычага прижима подачи бумаги.
Если выбрано 1, 2 или 3, верхнее предельное положение стопа зафиксировано.
Угол включения муфты подачи бумаги (NORMAL) Угол включения муфты подачи бумаги (NORMAL) Отрегулируй угол печатного барабана для активации муфты подачи бумаги.
Этот тест-режим применяется только когда рычаг прижима подачи бумаги установлен в положение <Normal>.
Отрегулируй угол печатного барабана для активации муфты подачи бумаги.
Этот тест-режим применяется только когда рычаг прижима подачи бумаги установлен в положение <Normal>.
Отрегулируй угол печатного барабана для деактивации муфты подачи бумаги.
Этот тест-режим применяется только когда рычаг прижима подачи бумаги установлен в положение <Normal>.
Отрегулируй угол печатного барабана для деактивации муфты подачи бумаги.
Этот тест-режим применяется только когда рычаг прижима подачи бумаги установлен в положение <Normal>.
Повторные попытки подачи бумаги после одного действия подачи в области первой подачи бумаги.
Повторные попытки подачи бумаги после одного действия подачи в области первой подачи бумаги.
Установи количество попыток первой подачи бумаги при отсутствии подачи бумаги.
Установи количество попыток первой подачи бумаги при отсутствии подачи бумаги.
(Машина отображает замятие бумаги при первой попытке подачи.) 2 : Еще одно действие подачи бумаги.
(Отображение замятия бумаги, если бумага не подается после второй попытки подачи.) 3 : Две дополнительные попытки.
(Отображение замятия бумаги, если бумага не подается после третьей попытки подачи.) Установка:
(Машина отображает замятие бумаги при первой попытке подачи.) 2 : Еще одно действие подачи бумаги.
(Отображение замятия бумаги, если бумага не подается после второй попытки подачи.) 3 : Две дополнительные попытки.
Отрегулируй угол печатного барабана для деактивации муфты подачи бумаги.
Этот тест-режим применяется только когда рычаг прижима подачи бумаги установлен в положение <Card>.
Отрегулируй угол печатного барабана для деактивации муфты подачи бумаги.
Этот тест-режим применяется только когда рычаг прижима подачи бумаги установлен в положение <Card>.
Угол включения муфты подачи бумаги (CARD) Угол включения муфты подачи бумаги (CARD) Отрегулируй угол печатного барабана для активации муфты подачи бумаги.
Этот тест-режим применяется только когда рычаг прижима подачи бумаги установлен в положение <Card>.
Отрегулируй угол печатного барабана для активации муфты подачи бумаги.
Этот тест-режим применяется только когда рычаг прижима подачи бумаги установлен в положение <Card>.
Угол включения муфты подачи бумаги (опциональный питатель карточек) Угол включения муфты подачи бумаги (опциональный питатель карточек) Отрегулируй угол печатного барабана для активации муфты подачи бумаги.
Этот тест-режим применяется только когда установлен опциональный питатель карточек.
Отрегулируй угол печатного барабана для активации муфты подачи бумаги.
Этот тест-режим применяется только когда установлен опциональный питатель карточек.
Отрегулируй угол печатного барабана для деактивации муфты подачи бумаги.
Этот тест-режим применяется только когда установлен опциональный питатель карточек.
Отрегулируй угол печатного барабана для деактивации муфты подачи бумаги.
Этот тест-режим применяется только когда установлен опциональный питатель карточек.
Отрегулируй угол печатного барабана для деактивации муфты скребка.
Этот тест-режим применяется только когда установлен опциональный питатель карточек.
Отрегулируй угол печатного барабана для деактивации муфты скребка.
Этот тест-режим применяется только когда установлен опциональный питатель карточек.
Активируй или деактивируй соленоид предотвращения обратного вращения подачи бумаги.
Этот тест-режим применяется только когда установлен опциональный питатель карточек.
Активируй или деактивируй соленоид предотвращения обратного вращения подачи бумаги.
Этот тест-режим применяется только когда установлен опциональный питатель карточек.
(Активируется когда рычаг прижима подачи бумаги выбран в положение CARD.) Установка:
Отрегулируй скорость ремня всасывания в отношении к скорости печатного барабана при печати Proof Print.
Отрегулируй скорость ремня всасывания в отношении к скорости печатного барабана.
1 : 3.4 раза скорость барабана. <default> 2 : 3.7 раза скорость барабана.
1 : 3.4 раза скорость барабана. <default> 2 : 3.7 раза скорость барабана.
Отрегулируй скорость ремня всасывания в отношении к скорости печатного барабана 60 об/мин.
Отрегулируй скорость ремня всасывания в отношении к скорости печатного барабана 60 об/мин.
1 : 1.7 раза скорость барабана. <default> 2 : 1.8 раза скорость барабана.
1 : 1.7 раза скорость барабана. <default> 2 : 1.8 раза скорость барабана.
Отрегулируй скорость ремня всасывания в отношении к скорости печатного барабана 80 об/мин.
Отрегулируй скорость ремня всасывания в отношении к скорости печатного барабана 80 об/мин.
1 : 1.5 раза скорость барабана. <default> 2 : 1.6 раза скорость барабана.
1 : 1.5 раза скорость барабана. <default> 2 : 1.6 раза скорость барабана.
Отрегулируй скорость ремня всасывания в отношении к скорости печатного барабана 100 об/мин.
Отрегулируй скорость ремня всасывания в отношении к скорости печатного барабана 100 об/мин.
3 : 1.5 раза скорость барабана. <default> 4: 1.6 раза скорость барабана.
1 : 1.3 раза скорость барабана. <default> 2 : 1.4 раза скорость барабана.
Регулирует скорость ремня подачи в соотношении со скоростью печатного барабана 120 об/мин.
Регулирует скорость ремня подачи в соотношении со скоростью печатного барабана 120 об/мин.
1 : 1,1 раз скорость барабана. <default> 2 : 1,2 раз скорость барабана.
1 : 1,1 раз скорость барабана. <default> 2 : 1,2 раз скорость барабана.
Регулирует скорость ремня подачи в соотношении со скоростью печатного барабана 130 об/мин.
Регулирует скорость ремня подачи в соотношении со скоростью печатного барабана 130 об/мин.
2 : 1,2 раз скорость барабана. <default> 3 : 1,3 раз скорость барабана.
2 : 1,2 раз скорость барабана. <default> 3 : 1,3 раз скорость барабана.
Угол включения муфты подачи бумаги (Тип бумаги 1) Регулирует момент включения муфты подачи бумаги по углу барабана. (Для пользовательского типа бумаги 1) Это значение добавляется к значению регулировки Тест-режима No.741.
Регулирует момент выключения муфты подачи бумаги по углу барабана. (Для пользовательского типа бумаги 1) Это значение добавляется к значению регулировки Тест-режима No.742.
[Недоступно на EZ2/EV2] Выбор верхнего предела позиции лифта подачи (Тип бумаги 1) Выбирает верхний предел позиции лотка подачи бумаги.
(Для пользовательского типа бумаги 1) Установка:
Угол включения муфты подачи бумаги (Тип бумаги 2) Регулирует момент включения муфты подачи бумаги по углу барабана. (Для пользовательского типа бумаги 2) Это значение добавляется к значению регулировки Тест-режима No.741.
Регулирует момент выключения муфты подачи бумаги по углу барабана. (Для пользовательского типа бумаги 2) Это значение добавляется к значению регулировки Тест-режима No.742.
[Недоступно на EZ2/EV2] Выбор верхнего предела позиции лифта подачи (Тип бумаги 2) Выбирает верхний предел позиции лотка подачи бумаги.
(Для пользовательского типа бумаги 2) Установка:
Угол включения муфты подачи бумаги (Тип бумаги 3) Регулирует момент включения муфты подачи бумаги по углу барабана. (Для пользовательского типа бумаги 3) Это значение добавляется к значению регулировки Тест-режима No.741.
Регулирует момент выключения муфты подачи бумаги по углу барабана. (Для пользовательского типа бумаги 3) Это значение добавляется к значению регулировки Тест-режима No.742.
[Недоступно на EZ2/EV2] Выбор верхнего предела позиции лифта подачи (Тип бумаги 3) Выбирает верхний предел позиции лотка подачи бумаги.
(Для пользовательского типа бумаги 3) Установка:
Угол включения муфты подачи бумаги (Тип бумаги 4) Регулирует момент включения муфты подачи бумаги по углу барабана. (Для пользовательского типа бумаги 4) Это значение добавляется к значению регулировки Тест-режима No.741.
Регулирует момент выключения муфты подачи бумаги по углу барабана. (Для пользовательского типа бумаги 4) Это значение добавляется к значению регулировки Тест-режима No.742.
[Недоступно на EZ2/EV2] Выбор верхнего предела позиции лифта подачи (Тип бумаги 4) Выбирает верхний предел позиции лотка подачи бумаги.
(Для пользовательского типа бумаги 4) Установка:
Угол включения муфты подачи бумаги (Тип бумаги 5) Регулирует момент включения муфты подачи бумаги по углу барабана. (Для пользовательского типа бумаги 5) Это значение добавляется к значению регулировки Тест-режима No.741.
Регулирует момент выключения муфты подачи бумаги по углу барабана. (Для пользовательского типа бумаги 5) Это значение добавляется к значению регулировки Тест-режима No.742.
[Недоступно на EZ2/EV2] Выбор верхнего предела позиции лифта подачи (Тип бумаги 5) Выбирает верхний предел позиции лотка подачи бумаги.
(Для пользовательского типа бумаги 5) Установка:
Компенсирует величину перемещения крыла выброса бумаги.
Фиксирует позицию крыла выброса бумаги при выборе пользователем пользовательской позиции.
Отрегулированная позиция также применяется к тест-режиму No.0704.
Допускает создание оригинала и печать без движения лотка подачи бумаги.
Выбранная установка не сохраняется. При выходе машины из тест-режима настройка возвращается к значению по умолчанию.
Допускает создание оригинала и печать без движения лотка подачи бумаги.
Выбранная установка не сохраняется. При выходе машины из тест-режима настройка возвращается к значению по умолчанию.
7. Печатный барабан / Тест-режим печати
ВКЛ: Датчик заблокирован (Машина в Положении-B) ВКЛ: Датчик заблокирован (Машина в Положении-B) 0802 Датчик FG главного двигателя Датчик FG главного двигателя ВКЛ: Обнаружен диск FG.
ВКЛ: Обнаружен оригинал ВКЛ: Обнаружен оригинал 0807 Датчик блокировки печатного барабана Датчик блокировки печатного барабана ВКЛ: Рычаг блокировки барабана в положении блокировки.) ВКЛ: Рычаг блокировки барабана в положении блокировки.) 0809 Датчик чернил Датчик чернил ВКЛ: Чернила обнаружены ВКЛ: Чернила обнаружены 0810 Датчик переполнения Датчик переполнения ВКЛ: Чернила обнаружены ВКЛ: Чернила обнаружены 0811 Переключатель установки картриджа Переключатель установки картриджа ВКЛ: Переключатель нажат ВКЛ: Переключатель нажат 0812 Датчик FG двигателя подачи чернил Датчик FG двигателя подачи чернил ВКЛ: Обнаружен диск FG ВКЛ: Обнаружен диск FG 0816 Кнопка свободного вращения барабана Кнопка свободного вращения барабана ВКЛ: Кнопка (переключатель) нажата ВКЛ: Кнопка (переключатель) нажата 0817 Датчик закрытия передней двери Датчик закрытия передней двери ВКЛ: Передняя дверь закрыта ВКЛ: Передняя дверь закрыта 0818 Кнопка отпускания печатного барабана Кнопка отпускания печатного барабана ВКЛ: Кнопка нажата ВКЛ: Кнопка нажата 0819 Сигнал подключения печатного барабана Сигнал подключения печатного барабана ВКЛ: Печатный барабан подключен ВКЛ: Печатный барабан подключен 0820 Предохранительный переключатель барабана Предохранительный переключатель барабана ВКЛ: Печатный барабан установлен в положение (переключатель нажат).
ВКЛ: Печатный барабан установлен в положение (переключатель нажат).
Вращение печатного барабана со скоростью 30 об/мин.
Вращение печатного барабана со скоростью 30 об/мин.
Вращает двигатель зажима против часовой стрелки Вращает двигатель зажима против часовой стрелки 0864 Действие двигателя зажима (Противоположное направление) Действие двигателя зажима (Противоположное направление) Вращает двигатель зажима по часовой стрелке Вращает двигатель зажима по часовой стрелке 0866 Светодиод кнопки отпускания печатного барабана Светодиод кнопки отпускания печатного барабана Включает светодиод Включает светодиод Нет.
Вращает печатный барабан со скоростью, выбранной клавишей скорости печати.
Вращает печатный барабан со скоростью, выбранной клавишей скорости печати.
Вращает и останавливает печатный барабан в Положении-A.
Вращает и останавливает печатный барабан в Положении-A.
Действие включения двигателя подачи чернил Действие включения двигателя подачи чернил Активирует двигатель подачи чернил (максимум 10 секунд).
Внимание: Этот тест-режим предназначен для проверки IC-драйвера.
Отсоедините разъем двигателя подачи чернил перед активацией. В противном случае машина будет повреждена.
Активирует двигатель Inking (максимум 10 секунд).
Внимание: Этот тест-режим предназначен для проверки IC-драйвера.
Отсоедините разъем двигателя подачи чернил перед активацией. В противном случае машина будет повреждена.
Устанавливает узел зажима в исходное положение.
Устанавливает узел зажима в исходное положение.
Перед активацией этого тест-режима убедись, что печатный барабан (Print drum) установлен в Положение-A с помощью тест-режима No. 0881, чтобы предотвратить повреждение машины.
Нажимай клавишу START каждый раз для выполнения указанных ниже операций.
От положения зажимной пластины в закрытом состоянии к открытому зажиму.
От положения открытого зажима к действию компенсации Положение-A.
От действия компенсации Положение-A к положению закрытого зажима.
Перед активацией этого тест-режима убедись, что печатный барабан (Print drum) установлен в Положение-A с помощью тест-режима No. 0881, чтобы предотвратить повреждение машины.
Нажимай клавишу START каждый раз для выполнения указанных ниже операций.
От положения зажимной пластины в закрытом состоянии к открытому зажиму.
От положения открытого зажима к действию компенсации Положение-A.
От действия компенсации Положение-A к положению закрытого зажима.
Действие соленоида блокировки печатного барабана (Print drum lock solenoid) ВКЛ/ВЫКЛ. Действие соленоида блокировки печатного барабана (Print drum lock solenoid) ВКЛ/ВЫКЛ. Нажми клавишу START для включения соленоида блокировки барабана. Соленоид автоматически отключится через 10 секунд.
Нажми клавишу START для включения соленоида блокировки барабана. Соленоид автоматически отключится через 10 секунд.
Действие соленоида прижима (Pressure solenoid) ВКЛ/ВЫКЛ.
Действие соленоида прижима (Pressure solenoid) ВКЛ/ВЫКЛ.
Нажми клавишу START для включения соленоида прижима. Соленоид автоматически отключится через 10 секунд.
Нажми клавишу START для включения соленоида прижима. Соленоид автоматически отключится через 10 секунд.
Выполняет операции подачи чернил в следующей последовательности одним нажатием клавиши START:
1. Подает чернила в печатный барабан (Print drum) при
вращении барабана до обнаружения чернил датчиком Ink Sensor без прижима ролика прижима к печатному барабану.
2. Создает конфиденциальный оригинал на печатном
3. Вращает печатный барабан с роликом
Ролик прижима прижат к печатному барабану.
4. Печатный барабан останавливается в Положение-B.
Выполняет операции подачи чернил в следующей последовательности одним нажатием клавиши START:
1. Подает чернила в печатный барабан (Print drum) при
вращении барабана до обнаружения чернил датчиком Ink Sensor без прижима ролика прижима к печатному барабану.
2. Создает конфиденциальный оригинал на печатном
3. Вращает печатный барабан с роликом
Ролик прижима прижат к печатному барабану.
4. Печатный барабан останавливается в Положение-B.
Выполняет слив чернил из печатного барабана в следующей последовательности одним нажатием клавиши START:
1. Создает тестовое изображение режима TPH на оригинале
и обматывает печатный барабан.
2. Печать начинается без движения подачи чернил и
с дезактивированным датчиком чернил.
3. Печать продолжается до нажатия клавиши STOP
4. Печатный барабан останавливается в Положение-B.
Выполняет слив чернил из печатного барабана в следующей последовательности одним нажатием клавиши START:
1. Создает тестовое изображение режима TPH на оригинале
и обматывает печатный барабан.
2. Печать начинается без движения подачи чернил и
с дезактивированным датчиком чернил.
3. Печать продолжается до нажатия клавиши STOP
4. Печатный барабан останавливается в Положение-B.
Останавливает машину в положении монтажа рычага G-Lever (печатный барабан на 108,4 градуса от Положение-A).
* Это тест-режим для активации при повторной установке снятого рычага G-Lever на машину.
Останавливает машину в положении монтажа рычага G-Lever (печатный барабан на 108,4 градуса от Положение-A).
* Это тест-режим для активации при повторной установке снятого рычага G-Lever на машину.
Копирует информацию о чернилах (цвет чернил, категория чернил и т. д.) на EEPROM печатного барабана (Print drum) из Ink TAG.
* Подожди более 2 секунд после установки картриджа чернил в печатный барабан перед выполнением тест-режима.
Копирует информацию о чернилах (цвет чернил, категория чернил и т. д.) на EEPROM печатного барабана (Print drum) из Ink TAG.
* Подожди более 2 секунд после установки картриджа чернил в печатный барабан перед выполнением тест-режима.
(Положение, в котором печатный барабан можно удалить из машины.) Остановка Положение-B (Положение, в котором печатный барабан можно удалить из машины.) Останавливает печатный барабан в машине на Положение-B.
(Тест-режим можно активировать с печатным барабаном в машине или без него.) Останавливает печатный барабан в машине на Положение-B.
Для активации необходимо, чтобы переключатель безопасности задней крышки (Rear cover safety switch) был ВКЛ.
Зуммер звучит до включения переключателя безопасности задней крышки (Rear cover safety switch).
Перемещает вертикальную позицию печати в исходное положение.
Перемещает вертикальную позицию печати в исходное положение.
Одноциклическое действие выполняется путем управления импульсным двигателем позиционирования вертикальной печати.
1. Устанавливает вертикальную позицию печати в исходное
2. Перемещает вертикальную позицию печати в максимальное
верхнее положение (+16 мм) и останавливается на 1 секунду.
3. Устанавливает вертикальную позицию печати в исходное
4. Перемещает вертикальную позицию печати в максимальное
нижнее положение (-16 мм) и останавливается на 1 секунду.
5. Устанавливает вертикальное положение печати в исходное.
Одноциклическое действие выполняется путем управления импульсным двигателем позиционирования вертикальной печати.
1. Устанавливает вертикальную позицию печати в исходное
2. Перемещает вертикальную позицию печати в максимальное
верхнее положение (+16 мм) и останавливается на 1 секунду.
3. Устанавливает вертикальную позицию печати в исходное
4. Перемещает вертикальную позицию печати в максимальное
нижнее положение (-16 мм) и останавливается на 1 секунду.
5. Устанавливает вертикальное положение печати в исходное.
Устанавливает прижим печати в центральное положение.
Устанавливает прижим печати в центральное положение.
Следующий цикл выполняется приводом двигателя управления прижимом (Pressure control pulse motor).
1. Устанавливает прижим печати в исходное положение.
2. Изменяет прижим печати на максимальное положение (+10500 импульсов) и останавливается на 1 секунду.
Положение максимального прижима (+10500 импульсов) и останавливается на 1 секунду.
3. Устанавливает прижим печати в исходное положение.
4. Изменяет прижим печати на минимальное положение (-9300 импульсов) и останавливается на 1 секунду.
Положение минимального прижима (-9300 импульсов) и останавливается на 1 секунду.
5. Устанавливает прижим печати в исходное положение.
[Недоступно на EZ2/EV2] Следующий цикл выполняется приводом двигателя управления прижимом (Pressure control pulse motor).
1. Устанавливает прижим печати в исходное положение.
2. Изменяет прижим печати на максимальное положение (+10500 импульсов) и останавливается на 1 секунду.
Положение максимального прижима (+10500 импульсов) и останавливается на 1 секунду.
3. Устанавливает прижим печати в исходное положение.
4. Изменяет прижим печати на минимальное положение (-9300 импульсов) и останавливается на 1 секунду.
Положение минимального прижима (-9300 импульсов) и останавливается на 1 секунду.
5. Устанавливает прижим печати в исходное положение.
Приводит двигатель управления прижимом (Pressure control pulse motor) на -8130 импульсов для снятия давления с пружины прижима (Pressure spring).
Это положение для снятия пружины прижима (Pressure spring).
[Недоступно на EZ2/EV2] Приводит двигатель управления прижимом (Pressure control pulse motor) на -8130 импульсов для снятия давления с пружины прижима (Pressure spring).
Это положение для снятия пружины прижима (Pressure spring).
Отображает текущий угол печатного барабана (Print drum).
Отображает текущий угол печатного барабана (Print drum).
Отображает температуру чернил в печатном барабане (Print drum) в градусах Цельсия.
Отображает температуру чернил в печатном барабане (Print drum) в градусах Цельсия.
Отображает значение счётчика FG двигателя подачи чернил, прочитанное из метки картриджа. (1 отсчёт = 0,1 мл). Отображает значение счётчика FG двигателя подачи чернил, прочитанное из метки картриджа до разряда десяти тысяч.
(1 отсчёт = 0,1 мл) Пример: счёт 23 546 будет отображаться как 0002.
Счётчик FG двигателя подачи чернил (до разряда тысяч) Отображает значение счётчика FG двигателя подачи чернил, прочитанное из метки картриджа до разряда тысяч.
(1 отсчёт = 0,1 мл) Пример: счёт 23 546 будет отображаться как 3546.
Отображает дату начала использования картриджа чернил.
Отображает дату начала использования картриджа чернил.
Отображает дату начала использования чернил.
Пример: для 28 декабря 2007 года дисплей попеременно отображает 2007 и 1228.] Отображает дату начала использования чернил.
Пример: для 28 декабря 2007 года дисплей попеременно отображает 2007 и 1228.] № теста.
Регулирует угол обнаружения разметки печатного барабана (Print drum) датчиком загрузки разметки (master loading sensor).
Регулирует угол обнаружения разметки печатного барабана (Print drum) датчиком загрузки разметки (master loading sensor).
Регулирует положение остановки печатного барабана (Print drum) Position-A.
Регулирует положение остановки печатного барабана (Print drum) Position-A.
Регулирует положение остановки печатного барабана (Print drum) Position-B.
Регулирует положение остановки печатного барабана (Print drum) Position-B.
Регулировка времени подачи чернил (при расходе свыше X% чернил из трубки подачи.) Регулировка времени подачи чернил (при расходе свыше X% чернил из трубки подачи.) Установка таймера перед выводом сообщения «Заменить картридж чернил» (при расходе чернил из трубки свыше X%, установленном в режиме тестирования № 0948).
Установка таймера перед выводом сообщения «Заменить картридж чернил» (при расходе чернил из трубки свыше X%, установленном в режиме тестирования № 0948).
Устанавливает количество попаданий датчика перелива (Overflow sensor) для определения переполнения чернил в печатном барабане (Print drum).
Устанавливает количество попаданий датчика перелива (Overflow sensor) для определения переполнения чернил в печатном барабане (Print drum).
Регулировка времени подачи чернил (при расходе менее X% чернил из трубки подачи.) Регулировка времени подачи чернил (при расходе менее X% чернил из трубки подачи.) Установка таймера перед выводом сообщения «Заменить картридж чернил» (при расходе чернил из трубки менее X%, установленном в режиме тестирования № 0948).
Установка таймера перед выводом сообщения «Заменить картридж чернил» (при расходе чернил из трубки менее X%, установленном в режиме тестирования № 0948).
Количество оборотов барабана подачи чернил (во время подачи чернил) после извлечения и возврата трубки подачи чернил.
Количество оборотов барабана подачи чернил (во время подачи чернил) после извлечения и возврата трубки подачи чернил.
Количество оборотов барабана во время подачи чернил после извлечения и возврата трубки подачи чернил.
Количество оборотов барабана во время подачи чернил после извлечения и возврата трубки подачи чернил.
Выбор X% для режимов тестирования № 0943 и 0946.
Выбор X% для режимов тестирования № 0943 и 0946.
Выбор X% соответствует выбору режимов тестирования №.
Выбор X% соответствует выбору режимов тестирования №.
Установка прижима печати для пробной печати (чёрные чернила) Установка прижима печати для пробной печати (чёрные чернила) Выбирает прижим печати для печати пробной копии после создания каждого оригинала. (Чёрные чернила) [Недоступно на EZ2/EV2] Выбирает прижим печати для печати пробной копии после создания каждого оригинала. (Чёрные чернила) Установка:
Установка прижима печати для пробной печати (цветные чернила) Установка прижима печати для пробной печати (цветные чернила) Выбирает прижим печати для печати пробной копии после создания каждого оригинала. (Цветные чернила) [Недоступно на EZ2/EV2] Выбирает прижим печати для печати пробной копии после создания каждого оригинала. (Цветные чернила) Установка:
Установка кода цвета чернил на печатном барабане без чернил (inkless print drum).
Устанавливает положение HP (центр) вертикального положения печати.
Устанавливает положение HP (центр) вертикального положения печати.
Смещает позицию печатного прижима по HP (центру).
[Недоступно на EZ2/EV2] Смещает позицию печатного прижима по HP (центру).
8. Режим тестирования защищённой области
Устанавливает значение VR при ширине направляющей бумаги 105 мм (ширина бумаги A6).
Устанавливает значение VR при ширине направляющей бумаги 105 мм (ширина бумаги A6).
Устанавливает значение VR при ширине направляющей бумаги 297 мм (ширина бумаги A3).
Устанавливает значение VR при ширине направляющей бумаги 297 мм (ширина бумаги A3).
Выполни следующее регулирование в указанном порядке.
1. Коснись двух диагонально противоположных отметок.
2. На дисплее подтверждения коснись трёх
Инициализируй память на PCB механического управления.
(Этот режим тестирования не включен в список режимов тестирования на дисплее.) Инициализируй память на PCB механического управления.
(Этот режим тестирования не включен в список режимов тестирования на дисплее.) №.
Выбери блок определения размера бумаги в режиме INCH, MILLIMETER или CHINESE.
Выбери блок определения размера бумаги в режиме INCH, MILLIMETER или CHINESE.
0 : Миллиметр <по умолчанию на всех машинах кроме китайской или США спецификации> 1 : Китайские размеры бумаги <по умолчанию на машинах китайской спецификации> 2 : Дюйм <по умолчанию на машинах США спецификации> Установка:
Установи информацию печатного барабана (Print drum) в EEPROM PCB барабана.
Установи информацию печатного барабана (Print drum) в EEPROM PCB барабана.
Диапазон: 0–255 Установка: 113: A3 114: B4 115: A4 / Letter 116: A4-R / Letter-R 117: Ledger По умолчанию: 0 Диапазон: 0–255 Установка:
Установи информацию о цвете печатного барабана (Print drum) в EEPROM PCB барабана.
Установи информацию о цвете печатного барабана (Print drum) в EEPROM PCB барабана.
0: Не определено <по умолчанию> 1: Чёрный 2: Синий 3: Средний синий 4: Красный 5: Ярко-красный 6: Riso Federal Blue 7: Пурпурный 8: Riso Marine Red 9: Бордовый 10: Зелёный 11: Сине-зелёный 12: Коричневый 13: Жёлтый 14: Светло-серый 15: Серый 16: Люминесцентно-розовый 17: Люминесцентно-оранжевый 18: Оранжевый 19: Плоское золото 20: Hunter Green 21: Малиновый 30: Пользовательский 31: Заказ (с указанной бумагой) 32: Заказ (без указанной бумаги) 63: Любой цвет Установка:
регулирование) Регулирование сканера (1) Регулирование величины вертикального пропуска при сканировании. (Заводское регулирование) Отрегулируй величину вертикального пропуска при сканировании.
Отрегулируй величину вертикального пропуска при сканировании.
регулирование) Регулирование сканера (2) Регулирование горизонтального положения сканирования. (Заводское регулирование) Отрегулируй горизонтальное положение сканирования.
Отрегулируй горизонтальное положение сканирования.
Отрегулируй вертикальное растяжение/сжатие изображения.
Отрегулируй вертикальное растяжение/сжатие изображения.
Смещение регулирования сканера.
Смещение регулирования сканера.
Введённое число изменяется на другое число после повторной активации режима тестирования.
Используй новое отображённое значение из следующего регулирования смещения для этого конкретного блока сканера.
Введённое число изменяется на другое число после повторной активации режима тестирования.
Используй новое отображённое значение из следующего регулирования смещения для этого конкретного блока сканера.
Регулирование усиления сканера.
Регулирование усиления сканера.
Введённое число изменяется на другое число после повторной активации режима тестирования.
Используй новое отображённое значение из следующего регулирования усиления для этого конкретного блока сканера.
Введённое число изменяется на другое число после повторной активации режима тестирования.
Используй новое отображённое значение из следующего регулирования усиления для этого конкретного блока сканера.
Активируй или деактивируй функцию RLP.
Активируй или деактивируй функцию RLP.
Отрегулируй контрастность дисплея панели управления.
Отрегулируй подсветку дисплея панели управления.
9. Режим тестирования опций (AF)
ВКЛ: AF подключен ВКЛ: AF подключен 3001 AF датчик регистрации оригинала AF датчик регистрации оригинала ВКЛ: Оригинал обнаружен ВКЛ: Оригинал обнаружен 3002 AF датчик входа оригинала AF датчик входа оригинала ВКЛ: Оригинал обнаружен ВКЛ: Оригинал обнаружен 3003 AF датчик выхода оригинала AF датчик выхода оригинала ВКЛ: Оригинал обнаружен ВКЛ: Оригинал обнаружен 3004 AF датчик обнаружения оригинала AF датчик обнаружения оригинала ВКЛ: Оригинал обнаружен ВКЛ: Оригинал обнаружен 3005 AF переключатель установки крышки AF переключатель установки крышки ВКЛ: AF закрыт ВКЛ: AF закрыт 3006 AF датчик размера оригинала 1 ВКЛ: Оригинал обнаружен 3007 AF датчик размера оригинала 2 ВКЛ: Оригинал обнаружен №.
Активируй импульсный двигатель подачи AF в направлении подачи оригинала.
Активируй импульсный двигатель подачи AF в направлении подачи оригинала.
AF один цикл без управления автоматической базой AF один цикл без управления автоматической базой Выполни один цикл сканирования AF.
1. Захвати оригинал.
2. Узел сканера переместись в исходное положение.
3. Компенсация затемнения.
4. Узел сканера переместись в позицию сканирования.
5. Подай и выверни оригинал.
6. Каретка верните в исходное положение.
1. Захвати оригинал.
2. Узел сканера переместись в исходное положение.
3. Компенсация затемнения.
4. Узел сканера переместись в позицию сканирования.
5. Подай и выверни оригинал.
6. Каретка верните в исходное положение.
3044 Регулировка чувствительности датчика Original IN Регулировка чувствительности датчика Original IN Регулировка чувствительности датчика Original IN.
Регулировка чувствительности датчика Original IN.
Устанавливает значение VR при приведении направляющих оригинала в положение минимальной ширины.
Устанавливает значение VR при приведении направляющих оригинала в положение максимальной ширины.
Отображает размер оригинала, установленного на устройстве AF.
Регулирует положение зеркального каретки для сканирования AF.
Регулирует положение зеркального каретки для сканирования AF.
Регулировка положения зеркальной каретки для Auto-Base-Control. (сканирование AF) Регулировка положения зеркальной каретки для Auto-Base-Control. (сканирование AF) Регулирует положение зеркальной каретки для сканирования Auto Base Control AF.
Регулирует положение зеркальной каретки для сканирования Auto Base Control AF.
Регулирует горизонтальное положение сканирования при сканировании оригинала на AF.
Регулирует горизонтальное положение сканирования при сканировании оригинала на AF.
Регулирует стартовое положение сканирования относительно оригинала при сканировании оригинала с использованием AF.
(Регулирует площадь пропуска от верхней части оригинала при начале сканирования.) Регулирует стартовое положение сканирования относительно оригинала при сканировании оригинала с использованием AF.
Регулировка скорости сканирования для управления удлинением и сжатием при сканировании. (сканирование AF) Регулировка скорости сканирования для управления удлинением и сжатием при сканировании. (сканирование AF) Регулирует скорость импульсного двигателя AF-Read для управления скоростью оригинала через AF.
Регулирует скорость импульсного двигателя AF-Read для управления скоростью оригинала через AF.
10. Опции (разделитель работ) тестовый режим
ВКЛ: обнаружена застрявшая лента ВКЛ: обнаружена застрявшая лента 3101 датчик обнаружения ленты разделителя работ датчик обнаружения ленты разделителя работ ВКЛ: лента обнаружена ВКЛ: лента обнаружена 3102 выключатель питания разделителя работ выключатель питания разделителя работ ВКЛ: питание подается на разделитель работ ВКЛ: питание подается на разделитель работ 3103 сигнал подключения разделителя работ сигнал подключения разделителя работ ВКЛ: разделитель работ подключен ВКЛ: разделитель работ подключен Нет.
Устанавливает количество штампов за одно разрезание ленты согласно тестовому режиму № 3140.
Устанавливает количество штампов за одно разрезание ленты согласно тестовому режиму № 3140.
Активировать или деактивировать сообщение о застреве ленты Активировать или деактивировать сообщение о застреве ленты Активирует или деактивирует сообщение о застреве ленты при использовании разделителя работ.
Активирует или деактивирует сообщение о застреве ленты при использовании разделителя работ.
0: не отображает сообщение о застреве.
1: отображает сообщение о застреве. <по умолчанию> 0: не отображает сообщение о застреве.
11. Опции (память) тестовый режим
Обработка для преобразования карты, используемой на модели RP, в конфигурацию, совместимую с текущей машиной.
1. Карта больше не будет совместима с RP.
2. Вставьте только одну карту в разъем. Не вставляйте
Инициализирует запоминающее устройство для удаления данных с запоминающего устройства 32M или при возникновении ошибки, связанной с запоминающим устройством, препятствующей восстановлению данных.
ВНИМАНИЕ: вставьте только одну карту в разъем.
Инициализирует запоминающее устройство для удаления данных с запоминающего устройства 128M или при возникновении ошибки, связанной с запоминающим устройством, препятствующей восстановлению данных.
ВНИМАНИЕ: вставьте только одну карту в разъем.
Отображает метку тома, емкость, используемую площадь и доступное пространство хранения.
ВНИМАНИЕ: вставьте только одну карту в разъем.
12. Опции (связанный принтер) тестовый режим
Регулировка горизонтального положения печати на всех связанных принтерах.
Параметр применяется ко всем RLP.
Регулировка вертикального положения печати на всех связанных принтерах.
Параметр применяется ко всем RLP.
При активированном автоматическом выборе принтера создание оригинала будет выполнено, но можно выбрать отображение предупреждающего сообщения [F60] или нет при выборе нулевого (0) количества отпечатков в режиме сканера.
Выбор для сохранения активированного режима двусторонней печати или деактивации режима после завершения задания двусторонней печати на связанном принтере.
