Данное руководство содержит техническую информацию по обслуживанию цифрового дупликатора серии Model EZ/EV.
Данное руководство содержит процедуры снятия и установки основных узлов. Выполнение этих процедур минимизирует неисправности машины. Эта информация и формат также повысят осведомленность технических специалистов и опыт в проведении необходимого ремонта для обеспечения удовлетворения конечного пользователя.
1. Никогда не допускайте короткого замыкания батареи.
в противном случае произойдет вышеупомянутый случай.
2. Никогда не нагревайте батарею.
она может опасно загореться или взорваться.
3. Никогда не разбирайте батарею и не деформируйте ее сжатием.
или отрицательный литий может нагреться и загореться.
часть или батарея может быть внутри замкнута накоротко и взорваться.
4. Никогда не допускайте доступ батареи детям.
Если поместить батарею в пределах досягаемости детей, они могут ее проглотить.
Если они проглотили батарею, немедленно обратитесь к врачу.
1. Литиевая батарея должна быть заменена обученным и авторизованным сервисным специалистом.
2. Батарея должна быть заменена только на тот же или эквивалентный рекомендуемый тип.
3. Утилизируйте использованные батареи согласно инструкциям производителя.
1. Всегда отключайте электропитание перед помещением рук в машину.
при проведении регулировок на машине.
II. Защита машины:
разъемы или при подключении измерителя.
2. Всегда подключайте электрические разъемы плотно.
I. Чтобы избежать электрического отказа:
Разъемы должны быть подключены плотно друг к другу и к печатным платам (PCBs).
Нажимайте на концы разъемов, затем на середину для обеспечения плотной посадки.
II. Защита электрических компонентов:
ЗАТЕМ Жгут проводов разъема Нажимайте на концы.
1. Меры предосторожности при работе
При проведении работ по техническому обслуживанию будьте осторожны, чтобы избежать травм, вызванных пружинами или острыми краями листового металла.
Если во время проверки обнаружены какие-либо дефекты или проблемы, исправьте их или при необходимости примите меры, такие как замена детали.
Проверьте проблемную область. Одновременно исследуйте причину проблемы и определите, нужно ли снимать или разбирать деталь. Затем действуйте согласно процедурам, представленным в техническом руководстве. В случаях, когда, например, необходимо разобрать области с большим количеством деталей, деталей, похожих друг на друга, или деталей, одинаковых слева и справа, отсортируйте детали, чтобы не перепутать их при сборке.
Сборка и установка Если не указано иное, выполняйте процедуры снятия в обратном порядке при сборке и установке. В случаях, когда предусмотрены выступы или отверстия для помощи в позиционировании деталей, используйте их для точного позиционирования и крепления.
(Выступы и отверстия для позиционирования деталей Полупроизвольный участок) Инструменты Использование инструментов, отличных от указанных, может привести к травмам или повреждению винтов и деталей. Имейте под рукой все необходимые инструменты для работы.
- Тщательно отсортируйте снятые детали.
- Различайте детали, которые заменяются, и те, которые будут повторно использоваться.
- При замене винтов и т.д. обязательно используйте указанные размеры.
> После снятия жгутов проводов закрепите провода хомутами (стяжками) при переустановке, чтобы они не провисали.
> При установке деталей будьте осторожны, чтобы не защемить и не повредить жгуты проводов.
> Если предохранитель перегорел, всегда заменяйте его на предохранитель с указанной емкостью.
> Использование предохранителя большей емкости может не только повредить детали, но и вызвать возгорание.
> Будьте осторожны, не падайте сканерами изображений, печатающими головками (thermal print heads) и другими датчиками, так как они легко повреждаются.
> Фотоэлектрические датчики подразделяются на четыре основных типа: прерывающие (U-образные), актуаторные, рефлективные и передающие типы.
> Магнитные датчики используют микросхемы Холла, которые реагируют на магнитную силу магнитов.
> Всегда отключайте питание перед подключением или отключением разъемов датчиков.
> Микропереключатели подразделяются на типы нормально разомкнутые (N.O.) и нормально замкнутые (N.C.).
> При подключении (N.O.) внутренний контакт замыкается при нажатии на актуатор переключателя.
> При подключении (N.C.) внутренний контакт размыкается при нажатии на актуатор переключателя.
Машина состоит из множества шестерен. При проверке или замене деталей нанесите смазку на шестерни.
Если шестерни недостаточно смазаны, они могут издавать ненормальные звуки и могут возникнуть неисправности или механические проблемы.

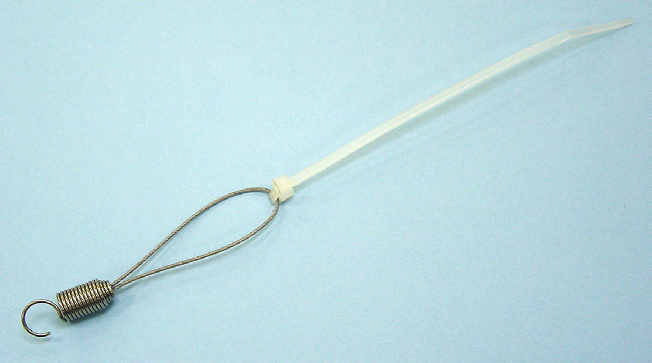

Обрежьте кольцевой конец, чтобы сделать крючок, как показано на фотографии, и прикрепите стяжной стержень на другом конце.
3. Место установки
Не устанавливайте машину в следующих местах.
(Разница высот установки: максимум 10 мм спереди сзади, максимум 10 мм слева направо).
Не используйте тройники или удлинители.
Не допускайте, чтобы другие машины стояли на кабеле питания или сдавливали его.
Всегда заземляйте эту машину для предотвращения поражения электрическим током в случае утечки тока.
- Места, подверженные прямому солнечному свету или яркому освещению, например возле окна (если необходимо установить в таком месте, повесьте занавеску или что-либо подобное на окно).
- Места с резкими изменениями температуры.
- Места с чрезмерно высокой, низкой, влажной или сухой температурой.
- Места с источниками лучистого тепла и любые места, находящиеся на пути воздушного потока от кондиционеров или обогревателей.
- Любое плохо вентилируемое место.
- Пыльная атмосфера.
- Любое наклонное место. часть разъема питания.
4. Снятие внешней крышки
Предупреждение при установке передней крышки обратно на машину:

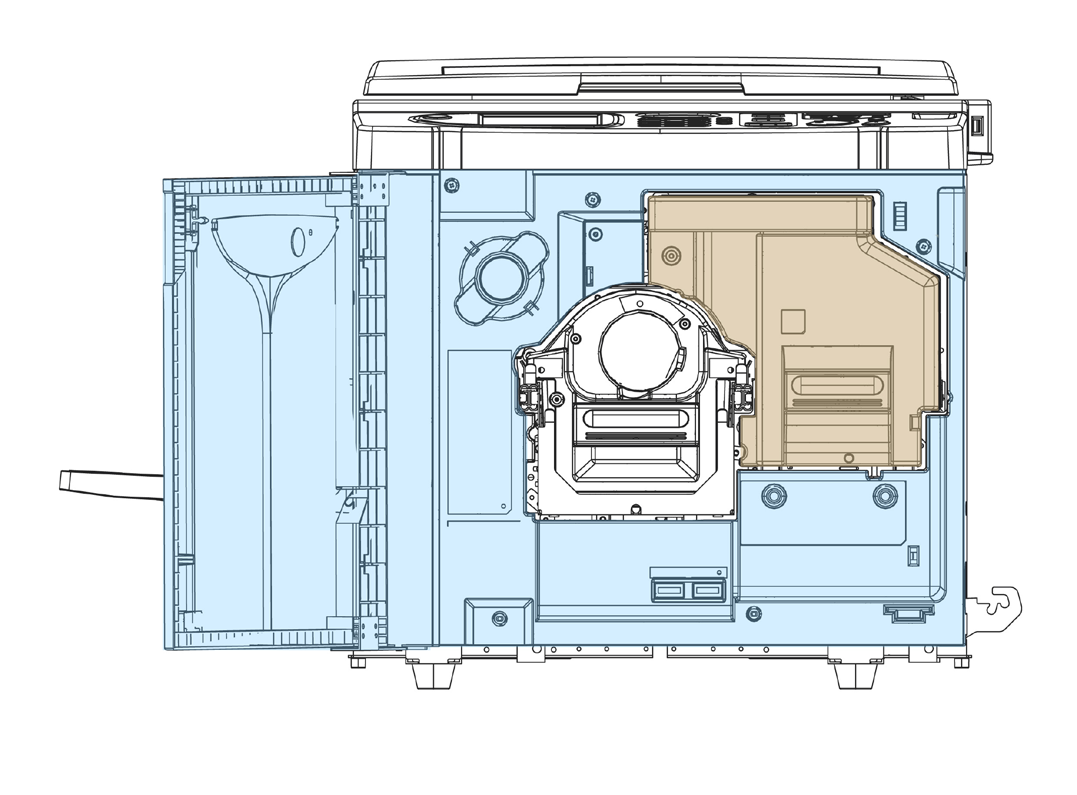

Установите винты в порядке от [1] до [9], как указано на эскизе ниже.
- Снимите переднюю крышку вместе с передней дверцей, удалив винты (винт M4 x 8; 4 шт.) (винт M4 x 10; 2 шт.) (плечевой винт; 3 шт.).
- При включенном питании машины нажмите зеленую кнопку Release, чтобы отпустить узел Master, и вытащите узел. Затем выключите питание машины.
- Удалите винты (винт M4 x 8; 4 шт.) с передней крышки узла Master и снимите крышку.
- Откройте крышку Stage, удалите винт (винт M4 x 8; по 1 шт.) из каждого из двух петель (справа и слева) крышки Stage, затем прикрепите эти два винта в отверстиях для винтов сзади. Поднимите
- Удалите винты (винт M4 x 8; 2 шт.) и снимите боковую крышку (подача бумаги).
- Снимите следующие крышки.
- Удалите винты (винт M4 x 8; 2 шт.) и снимите заднюю боковую крышку (подача бумаги).
- Удалите винты (винт M4 x 8; 4 шт.) и снимите заднюю крышку.
- Снимите крышку сканера (подача бумаги).
- Удалите винты (винт M4x8; 2 шт.) и снимите боковую крышку (подача бумаги).
- Снимите следующие крышки.
- Удалите винты (винт M4 x 8; 2 шт.) и снимите заднюю боковую крышку (подача бумаги).
- Удалите винты (винт M4 x 8; 2 шт.) и снимите крышку сканера (подача бумаги).
- Удалите винты (винт M4 x 8; 4 шт.) и снимите крышку сканера (подача бумаги).
Панель управления с машины.
- Снимите крышку Stage.
- Снимите винты (M4 x 8 screw; 3 шт.) и снимите крышку сканера (rear).
- Снимите винты (M4 x 8 screw; 3 шт.).
- Сдвиньте панель управления вперед, затем поднимите её, отсоедините разъем и снимите
5. Открытие кронштейнов печатной платы
- Выключите питание и снимите заднюю крышку (rear).

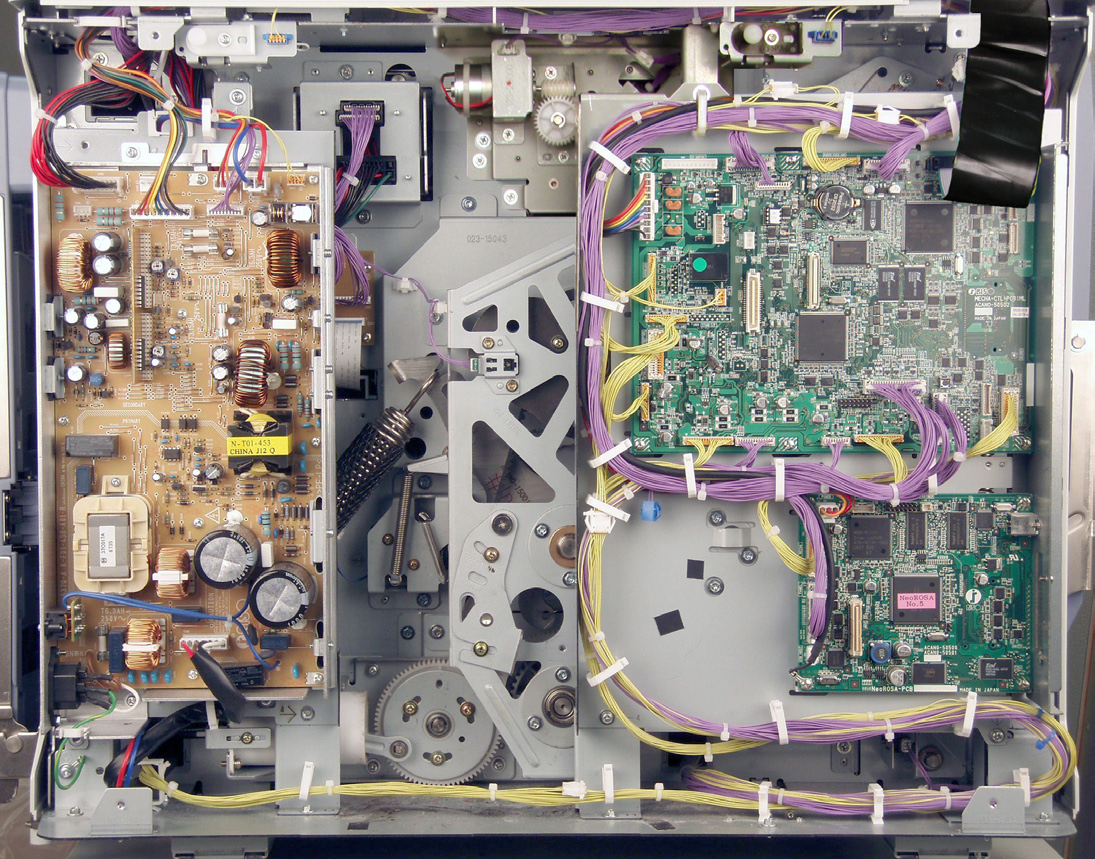

- Снимите винты (M4 x 8 screw; 4 шт.) и медленно откройте кронштейн электрической платы управления (Mechanical control PCB bracket).
- Выключите питание и снимите заднюю крышку (rear).
- Снимите винты (M4 x 8 screw; 4 шт.) и медленно откройте кронштейн блока питания (Power supply unit bracket).
6. ПРИМЕЧАНИЕ — Лист инструкций
Следующие процедуры требуются при установке принтера.
Откройте главный загрузочный узел и снимите амортизирующие прокладки.
Присоедините чехол с инструкцией пользователя к принтеру.
Снимите защитное стикеровое покрытие на обратной стороне и приклейте чехол к принтеру. Обязательно проконсультируйтесь с клиентом о положении крепления.
