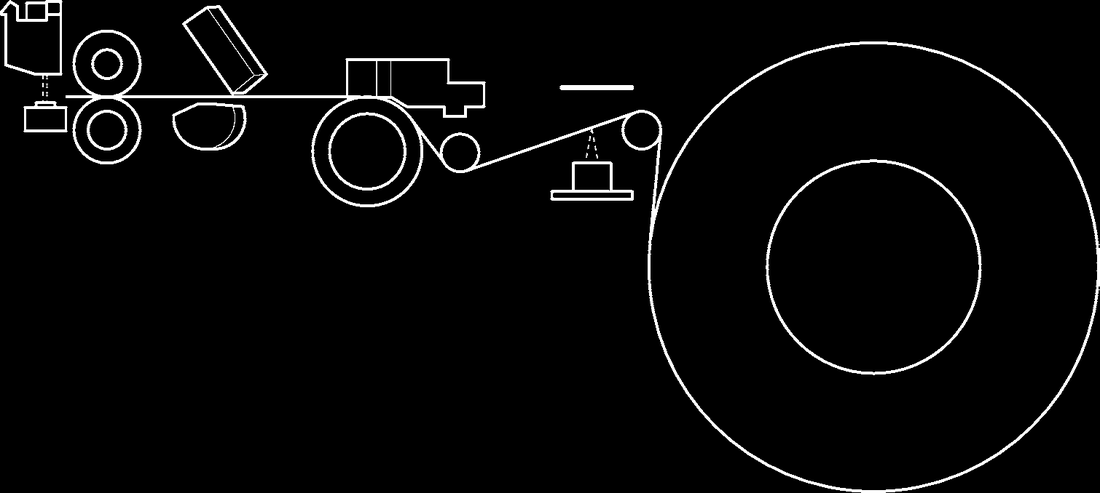

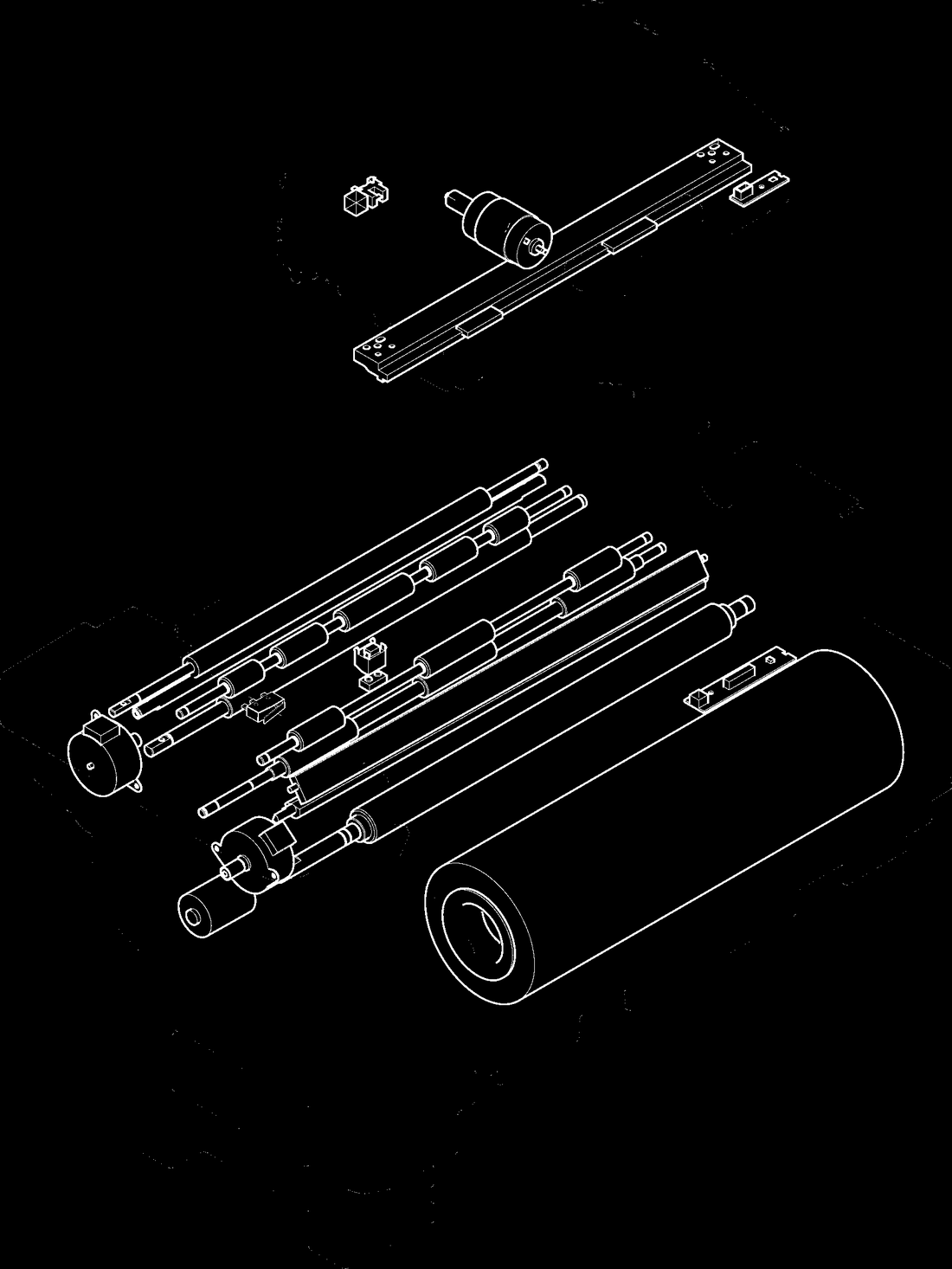

1. Механизм создания копии

Узел резака, показанный на эскизе ниже, является ротационным резаком.

Челночный резак используется на EZ3 с печатными барабанами размером меньше A3/Ledger и на всех сериях RZ2 и RV2.

2. Механизм обнаружения установки

Блок создания копии имеет выдвижную конструкцию.

Выдвижение и вставка блока создания копии выполняются в Position-B. Выключатель безопасности блока создания копии и датчик блокировки блока создания копии подтверждают установку блока создания копии.

Когда выключатель безопасности блока создания копии находится в положении OFF, главный двигатель, двигатель зажима, двигатель сжатия копии, двигатель удаления копии и вентилятор разделения электрически спроектированы так, чтобы не активироваться.

Конец рулона копии обнаруживается датчиком конца копии путем обнаружения черной метки конца, прикрепленной к хвостовому концу материала копии на рулоне копии. Датчик конца копии проверяет материал копии каждые 10 мс во время транспортировки копии, и сообщение о замене рулона копии отображается при обнаружении метки конца дважды подряд.

Выключатель безопасности верхней крышки блока создания копии подтверждает установку верхней крышки блока создания копии, и операция установки копии выполняется после установки крышки. Когда выключатель безопасности верхней крышки блока создания копии переходит в положение OFF, двигатель теплового давления электрически спроектирован так, чтобы не активироваться.

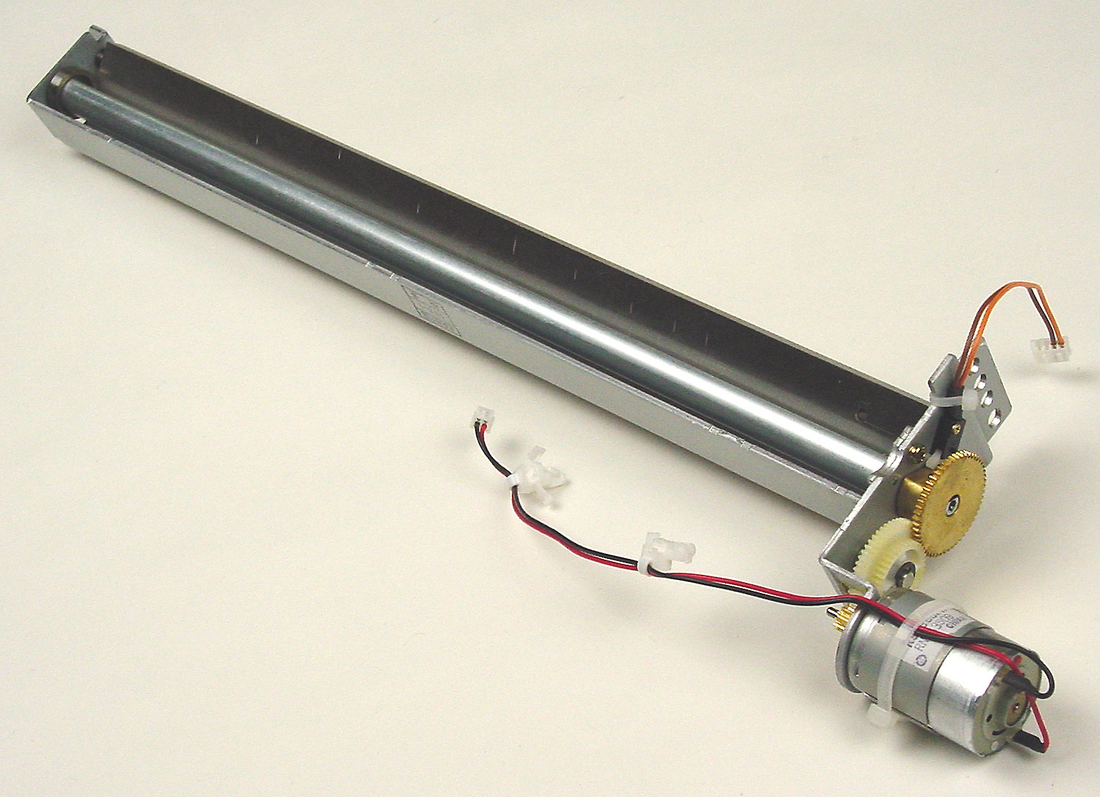

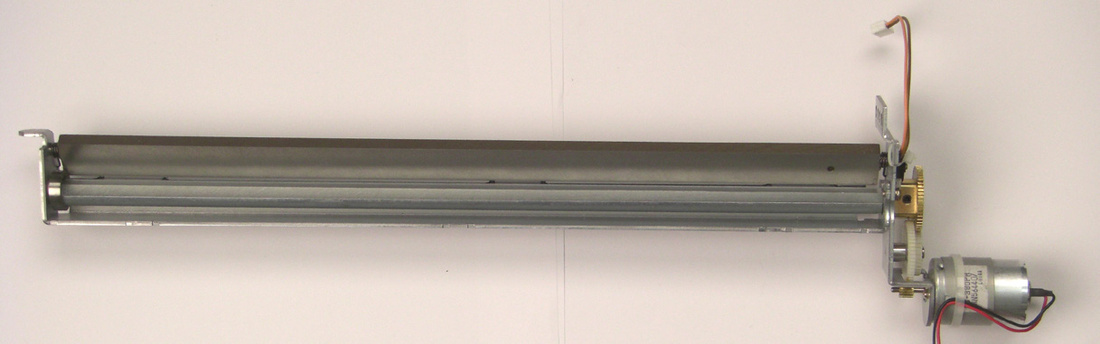

3. Механизм обрезки копии (ротационный резак)

Копия обрезается ротационным резаком узла резака, который вращается двигателем резака. Двигатель резака вращается в одном направлении.

Выключатель домашней позиции резака подтверждает домашнюю позицию ротационного резака. Резак находится в домашней позиции, когда выключатель не нажат.

Когда двигатель резака активируется, шестерни поворачиваются для вращения ротационного лезвия. Кулачок на металлической шестерне нажимает на актуатор выключателя домашней позиции резака, и после одного оборота кулачка актуатор выключателя возвращается к плоскому срезу на кулачке. Актуатор выключателя, больше не нажимаемый кулачком, останавливает двигатель резака.

Челночный резак используется на EZ3 с печатными барабанами размером меньше A3/Ledger и на всех сериях RZ2 и RV2.

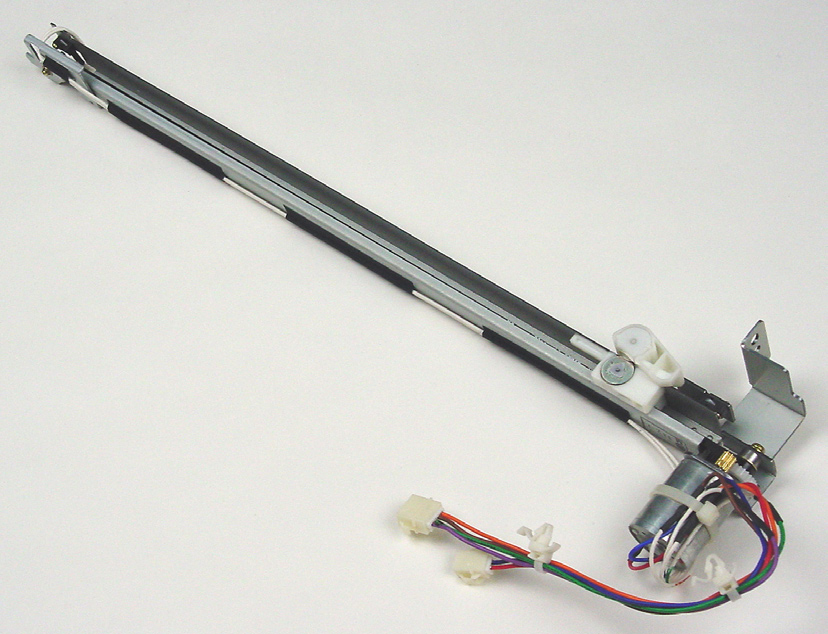

4. Механизм обрезки копии (челночный резак)

Мастер разрезается челноком (в узел входит ротационный нож) узла Cutter, совершающим возвратно-поступательное движение, приводимым двигателем Cutter motor.

Переключатель Cutter HP и переключатель позиции останова Cutter оба подтверждают положение челнока узла Cutter.

Cutter находится в домашней позиции, когда нажат переключатель Cutter HP. При активации двигателя Cutter motor челнок движется в направлении резки. Когда челнок нажимает переключатель Cutter stop position, двигатель Cutter motor останавливается. После этого двигатель Cutter motor вращается в обратном направлении и челнок движется в домашнюю позицию Cutter. Нажат переключатель Cutter HP, останавливает двигатель Cutter motor.

Ротационный резак используется на EZ3 с размером Print drum A3/Ledger и на всех сериях EZ5, EV5 и EV3.

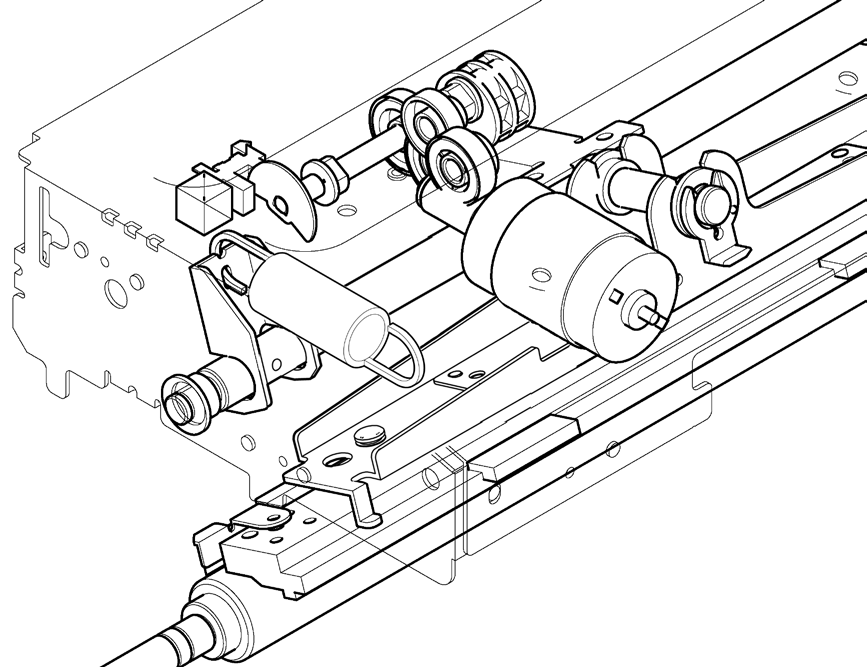

5. Механизм поднятия TPH (Thermal Print Head)

Когда машина находится в режиме ожидания или при загрузке мастера на Print drum после изготовления мастера, TPH поднят от Write roller. TPH опущен к Write roller только во время изготовления мастера и при операции транспортировки мастера.

Движение TPH вверх и вниз осуществляется вращением кулачка Thermal pressure (Eccentric cam), приводимого двигателем Thermal pressure motor.

Позиция останова TPH, при движении вверх или вниз, определяется комбинацией датчика Thermal pressure и диска Sensor disc.

Когда включено питание машины или нажата кнопка Reset, движение инициализации машины поднимает TPH от Write roller.

6. Механизм загрузки мастера

Когда переключатель безопасности верхней крышки узла Master making unit обнаруживает закрытие верхней крышки узла Master making unit, происходит операция загрузки мастера, описанная ниже.

Сначала TPH опущен вниз к write roller с зажатым между ними материалом мастера.

Затем двигатель Write pulse motor вращает Write roller и Master stocker roller для подачи материала мастера вперед до момента обнаружения датчиком Master positioning sensor переднего края материала мастера. Двигатель Write pulse motor останавливается и TPH поднят от Write roller. Затем двигатель Write pulse motor снова вращается для подачи материала мастера вперед на 20 мм путем вращения Master stocker roller, и двигатель Write pulse motor останавливается.

TPH опущен вниз к Write roller снова и двигатель Write pulse motor вращается в обратном направлении для возврата материала мастера. С момента, когда передний край материала мастера очищен от датчика Master positioning sensor, материал мастера продолжает возвращаться на расстояние 5 мм. Двигатель Write pulse motor останавливается и TPH поднят. Это расстояние можно отрегулировать режимом тестирования № 540 [Master front-end position adjustment]. Операция загрузки мастера завершена и узел Master making unit ожидает начала операции изготовления мастера.

Операция загрузки мастера также выполняется после каждой операции резки мастера, как описано ниже.

После работы резака по разрезанию материала мастера TPH опущен вниз к Write roller. Двигатель Write pulse motor активируется для подачи материала мастера вперед до момента обнаружения датчиком Master positioning sensor переднего края материала мастера. Двигатель Write pulse motor останавливается один раз, затем вращается в обратном направлении на 5 мм с момента, когда передний край материала мастера выходит из датчика Master positioning sensor (можно отрегулировать режимом тестирования № 540). Двигатель Write pulse motor останавливается и TPH поднят. Операция загрузки мастера завершена и узел Master making unit ожидает начала операции изготовления мастера.

Узел резака, показанный на эскизе ниже, является ротационным резаком.

Челночный резак используется на EZ3 с печатными барабанами размером меньше A3/Ledger и на всех сериях RZ2 и RV2.

7. Движение изготовления мастера

TPH и Write roller. Двигатель Write pulse motor активируется для вращения Write roller и Master stocker roller в направлении вперед для подачи материала мастера к датчику Master positioning sensor.

Двигатели Load pulse motor и Write pulse motor вращаются в направлении вперед для передачи переднего края материала мастера на Load roller и начинается изготовление мастера.

Двигатель Load pulse motor останавливается, когда передний край мастера достигает позиции загрузки на печатный барабан (Print drum). Двигатель Write pulse motor продолжает подавать мастер с помощью вентилятора Separation fan, втягивающего мастер в комнату Stocker.

Узел резака, показанный на эскизе ниже, является ротационным резаком.

Челночный резак используется на EZ3 с печатными барабанами размером меньше A3/Ledger и на всех сериях RZ2 и RV2.

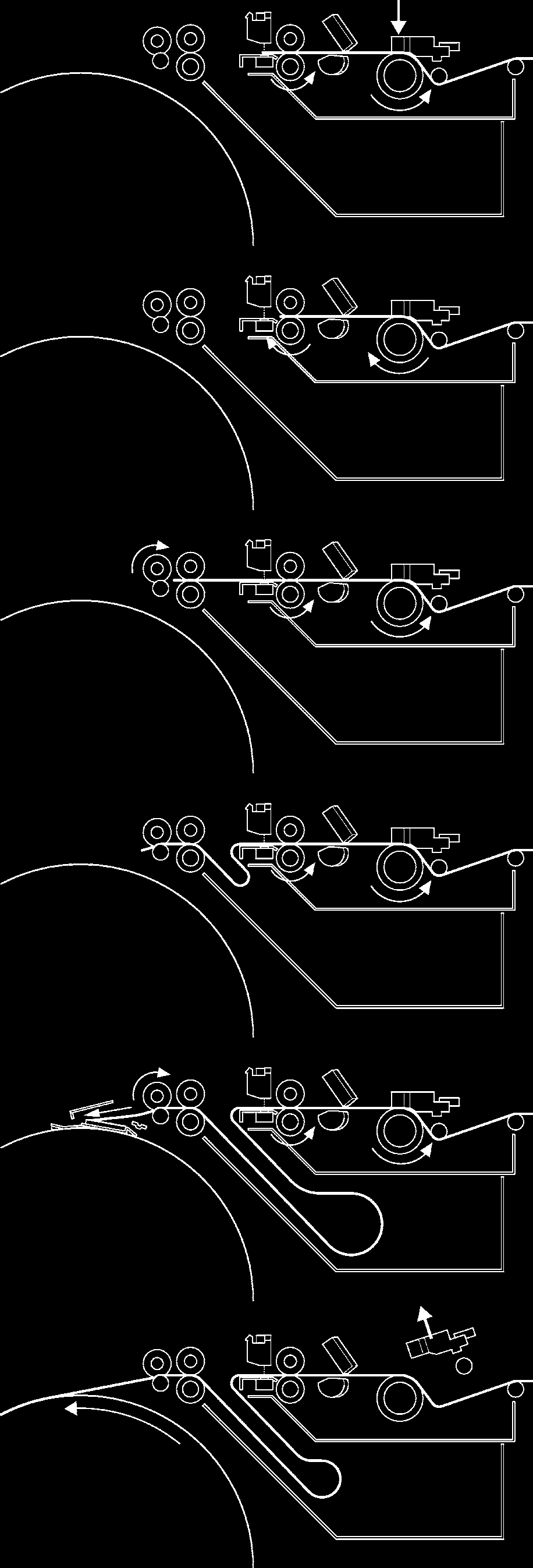

Начало изготовления мастера до загрузки мастера на Print drum объясняется последовательно ниже.

1. В начале изготовления мастера TPH опускается для зажатия материала мастера между
2. Двигатель Write pulse motor вращается в обратном направлении для возврата материала мастера от датчика Master positioning sensor на заданное расстояние и ждет продолжения сканирования.
3. При сигнале начала изготовления мастера оба
5. Print drum останавливается в Положение-A и пластина Clamp plate открывается. Двигатель Load pulse motor активируется для подачи переднего края мастера к пластине Clamp plate. Пластина Clamp plate закрывается и зажимает мастер.
6. По завершении изготовления мастера TPH поднимается и Print drum начинает вращаться, оборачивая материал мастера вокруг печатного барабана (Print drum).
4. Непосредственно перед тем, как передний край мастера достигнет позиции загрузки на печатный барабан (Print drum), активируется вентилятор Separation fan.

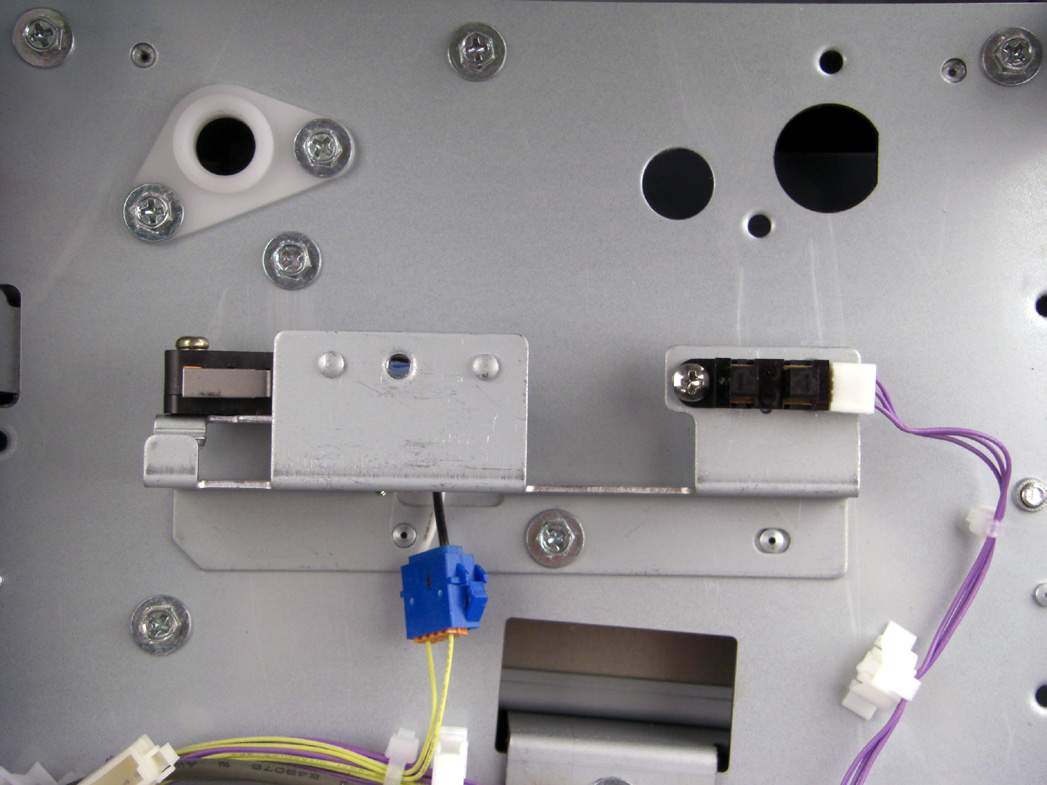

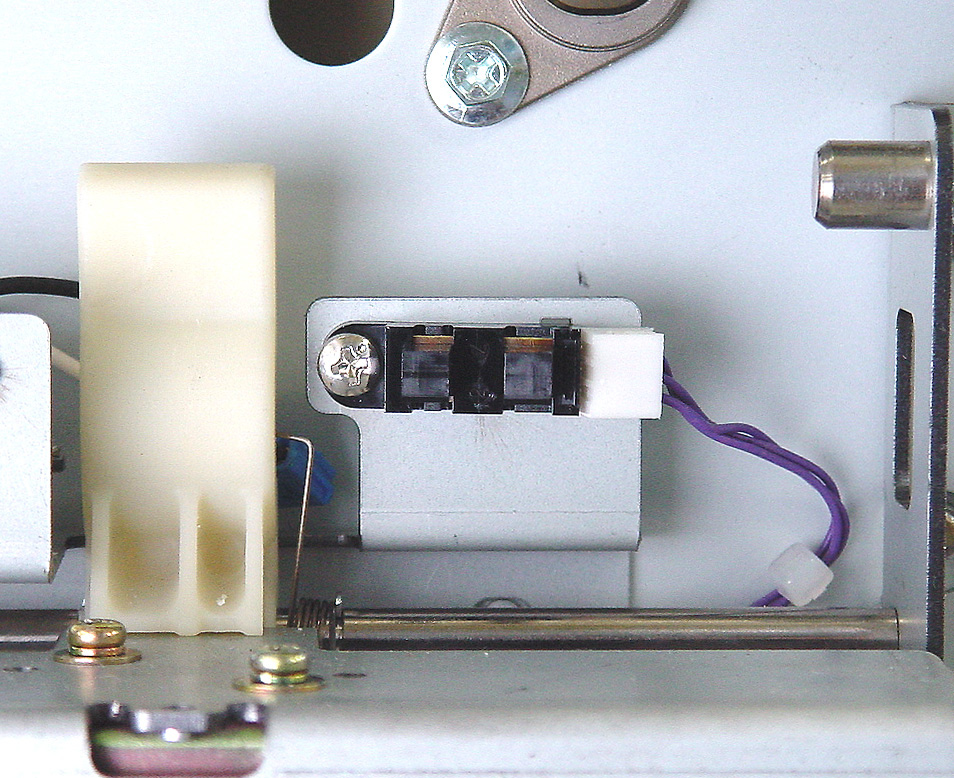

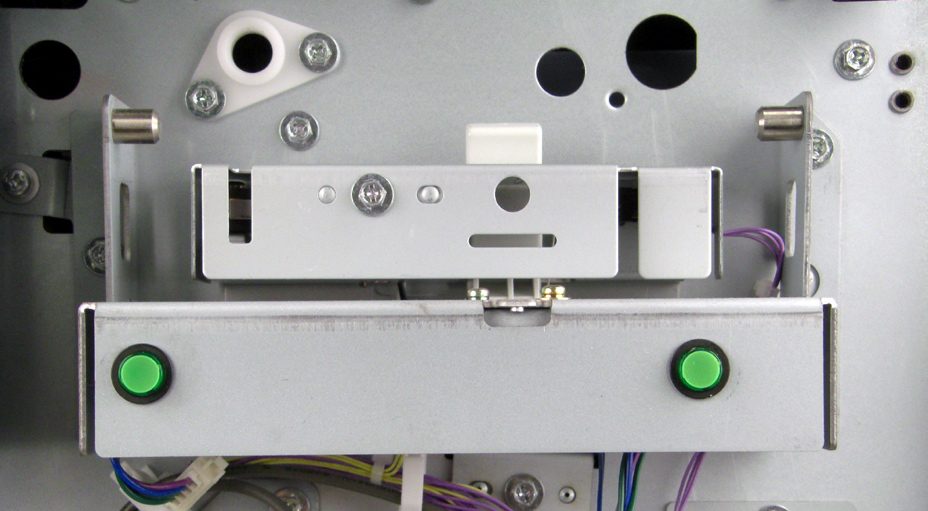

1. Снятие датчика блокировки узла Master making unit

1. Извлеките узел Master making unit и выключите питание машины.
2. Снимите крышку Safety switch, удалив винт (винт M4x8; 1 шт.).
3. Отключите разъем, удалите винт (винт M3x6; 1 шт.) и снимите датчик Master making unit lock sensor.

5. Отожмите два крючка на каждой кнопке от узла Master making unit lock unit и снимите кнопки.
5. Удалите винты (винты M3x6; 2 шт.) и снимите соленоид Master making unit lock solenoid.

2. Снятие печатного барабана (Print drum), кнопки отпуска узла Master making unit, соленоида блокировки и выключателя безопасности

1. Снимите переднюю крышку (Front cover).
2. Извлеките узел Master making unit и выключите питание машины.
3. Снимите крышку Safety switch, удалив винт (винт M4x8; 1 шт.).
4. Отключите разъемы (3 места), удалите винты (винты M4x8; 3 шт.) и снимите узел Master making unit lock unit и узел кнопок.

5. Отключите разъемы (2 места), удалите винт (винт M4x8; 1 шт.) и снимите узел выключателя безопасности Master making unit safety switch assembly.
6. Отцепите пружину Torsion spring, удалите фиксирующее кольцо E-ring и снимите выключатель безопасности Master making unit safety switch вместе с кронштейном.
7. Снимите выключатель безопасности Master making unit safety switch с кронштейна.

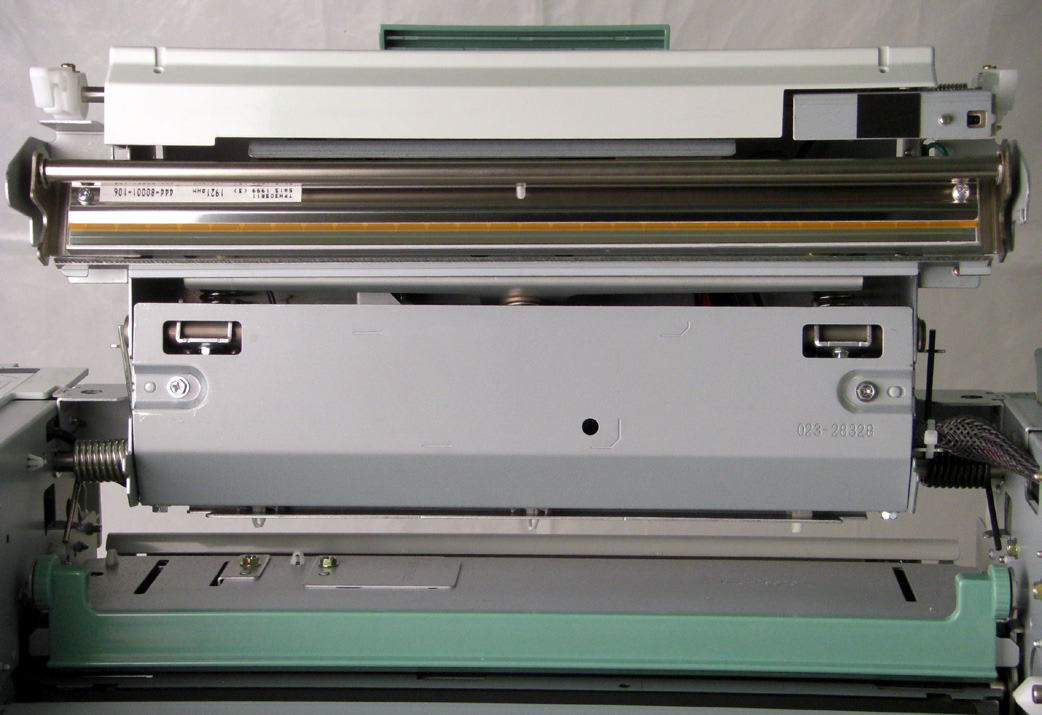

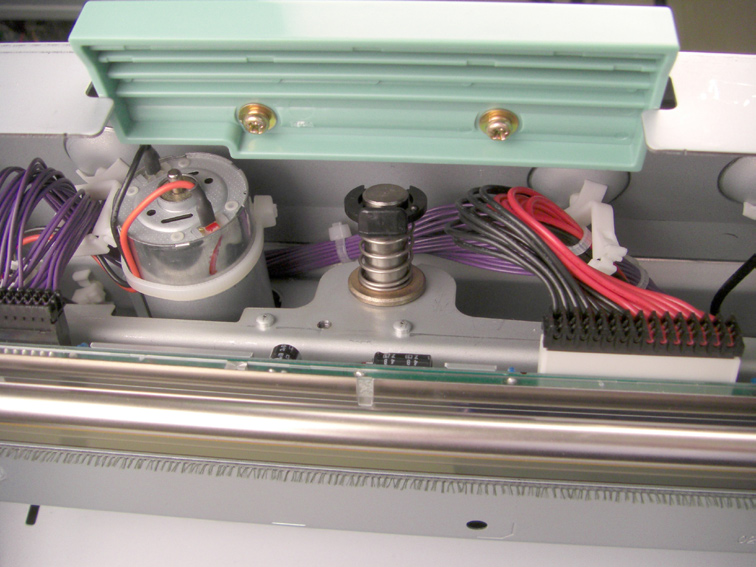

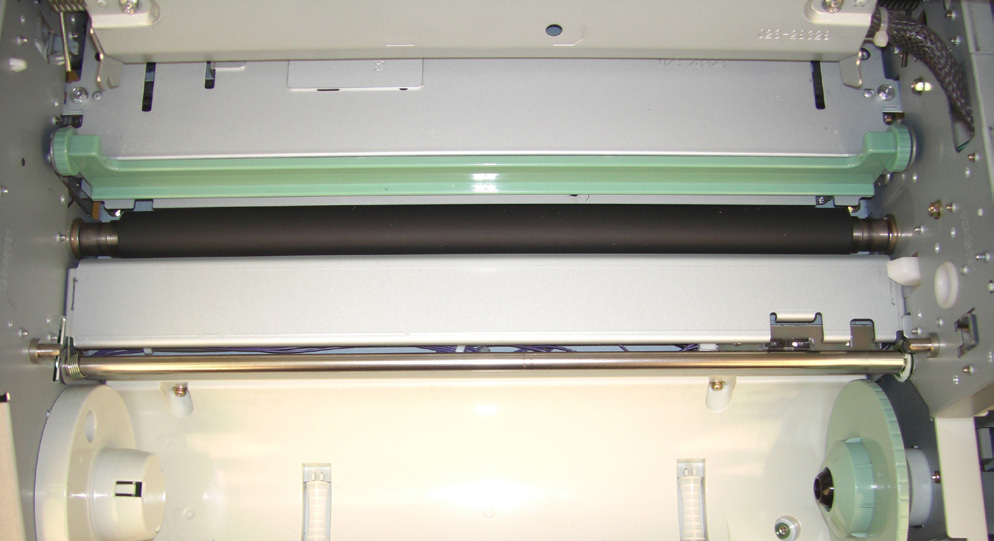

3. Снятие узла TPH (Thermal Print Head)

1. Извлеките узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку блока изготовления Master.
3. Отсоедините кронштейн верхней крышки блока изготовления Master, удалив винт (винт M3x6; 1 шт.).
4. Отсоедините заземляющий провод, удалив винт (винт M3x6; 1 шт.).
5. Удалите нижнюю крышку блока изготовления Master, удалив винты (винты M3x6; 2 шт.).
6. Удалите крышку разъёма, удалив винт (винт M3x6; 1 шт.).

7. Отключите разъёмы (2 места), удалите стопорное кольцо, пружину и металлическую втулку.
8. Снимите металлическую втулку с кронштейна TPH и удалите узел печатающей головки (Thermal print head assembly).

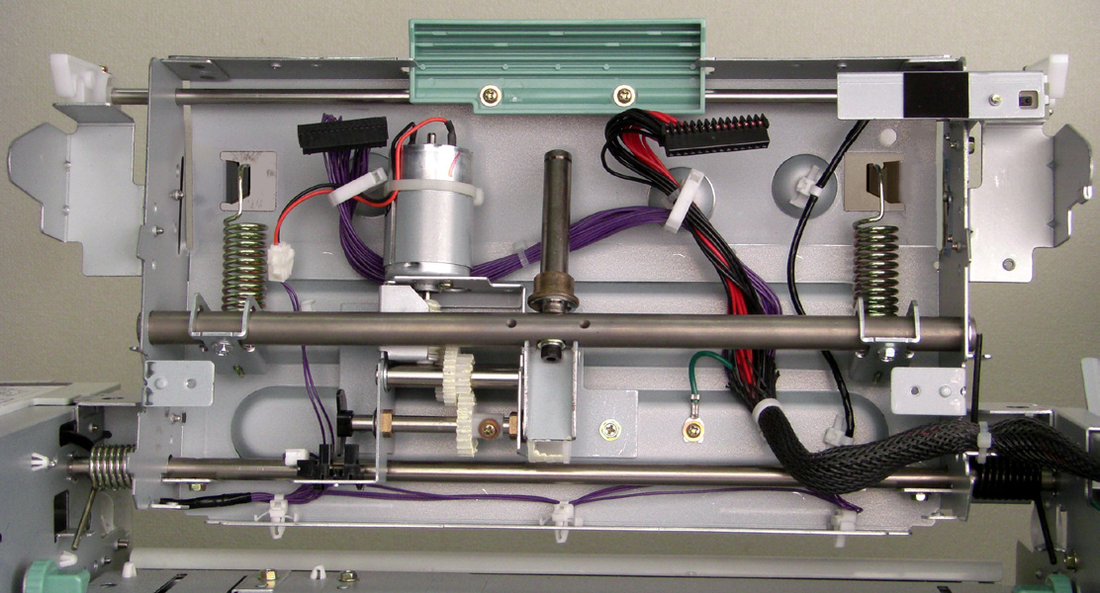

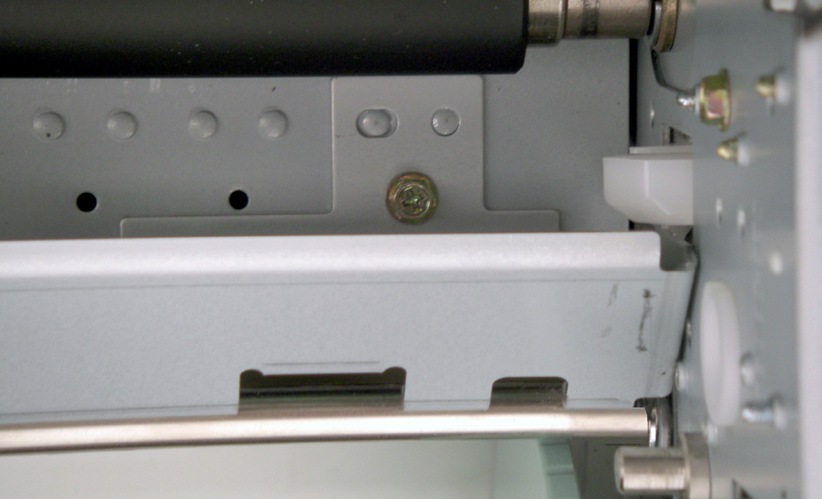

4. Удаление узла термального прижимного двигателя

Существуют два типа пружин термального прижима, различающихся по цвету.

Не допускайте провисания жгута проводов (Wire-harness).

1. Извлеките узел Master making unit и выключите питание машины.
2. Удалите узел печатающей головки (Thermal print head assembly).
3. Удалите крышку шестерни термального прижима, удалив винты (винты M3x6; 4 шт.).
4. Удалите две пружины термального прижима.
5. Удалите стопорные кольца с обоих концов вала опоры TPH и удалите вал.

6. Удалите узел двигателя термального прижима, отключив разъёмы двигателя и датчика и удалив винты (винты M3x6; 2 шт.).
7. Удалите кулачок термального прижима, удалив винт (винт M3x6; 1 шт.).
8. Удалите узел вала кулачка, удалив стопорное кольцо (диаметр 4 мм; 1 шт.), одну металлическую втулку и один винт (винт M3x6; 1 шт.).
9. Удалите прямозубую шестерню и вал, удалив стопорное кольцо (диаметр 6 мм; 1 шт.).
10. Удалите прямозубую шестерню и вал, удалив стопорное кольцо (диаметр 4 мм; 1 шт.).
11. Удалите прямозубую шестерню и вал, удалив два стопорных кольца (диаметр 4 мм; 2 шт.).
12. Удалите кронштейн червячной шестерни, удалив винт (винт M3x6; 1 шт.).
13. Удалите двигатель термального прижима, удалив винты (винты M3x5; 2 шт.).

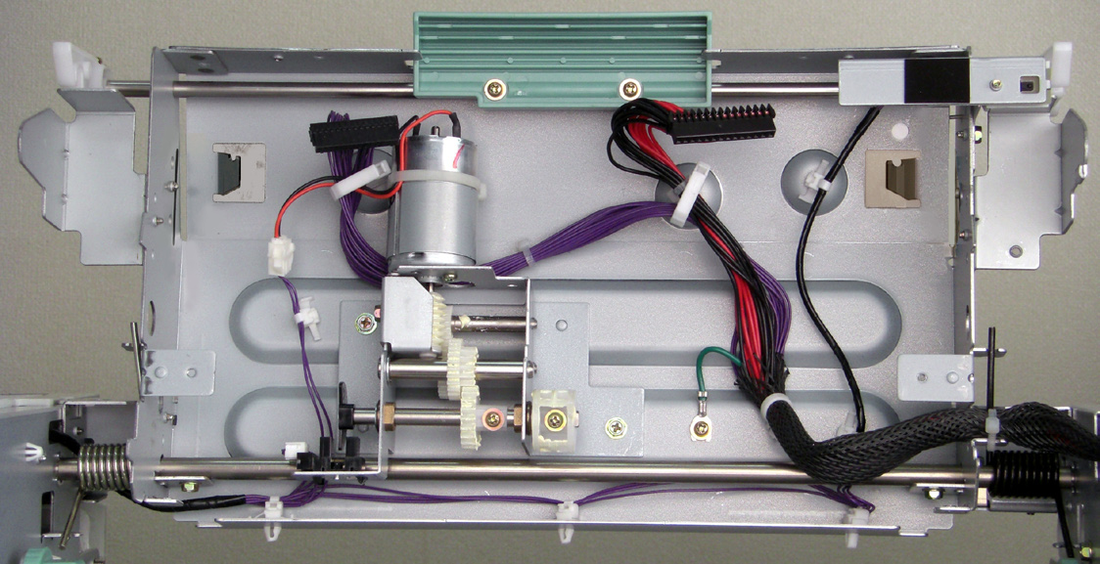

5. Удаление датчика FG двигателя термального прижима

Существуют два типа пружин термального прижима, различающихся по цвету.

1. Извлеките узел Master making unit и выключите питание машины.
2. Удалите узел печатающей головки (Thermal print head assembly).
3. Удалите крышку шестерни термального прижима, удалив винты (винты M3x6; 4 шт.).
4. Удалите две пружины термального прижима.
5. Удалите стопорные кольца (диаметр 8 мм; 2 шт.) с обоих концов вала опоры TPH и удалите вал.
6. Удалите узел двигателя термального прижима, отключив разъёмы двигателя и датчика и удалив винты (винты M3x6; 2 шт.).
7. Удалите кулачок термального прижима, удалив винт (винт M3x6; 1 шт.).
8. Удалите узел вала кулачка, удалив стопорное кольцо (диаметр 4 мм; 1 шт.), одну металлическую втулку и один винт (винт M3x6; 1 шт.).
9. Удалите датчик FG двигателя термального прижима.

6. Удаление узла датчика конца Master (приёмный)

1. Извлеките узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку блока изготовления Master.
3. Удалите винт (винт M3x6; 1 шт.), отключите разъём датчика и удалите узел датчика конца Master (приёмный).

7. Удаление датчика обнаружения Master и датчика конца Master (передающий)

Шаг (6) и пояснительные фотографии продолжаются на следующей странице.

1. Извлеките узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку блока изготовления Master и удалите рулон Master.
3. Удалите переднюю крышку блока изготовления Master, удалив винты (винты M4x8; 4 шт.).
4. Удалите пластину стопора (задняя), удалив винт (винт M3x6; 1 шт.).
5. Удалите датчик обнаружения Master и датчик конца Master (передающий) вместе с кронштейном, удалив винт (винт M3x6; 1 шт.), предварительно подняв пластину направляющей Set guide plate B после нажатия стопора направляющей Set guide stopper назад пальцем.

6. Удалите датчик обнаружения Master и датчик конца Master (передающий), отключив разъём и удалив винт (винт M3x6; 1 шт.).

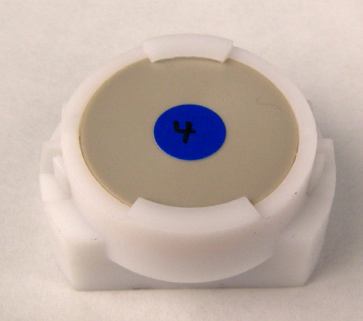

8. Удаление антенного модуля

1. Извлеките узел Master making unit и выключите питание машины.
2. Удалите переднюю крышку блока изготовления Master, удалив винты (винты M4x8; 4 шт.).

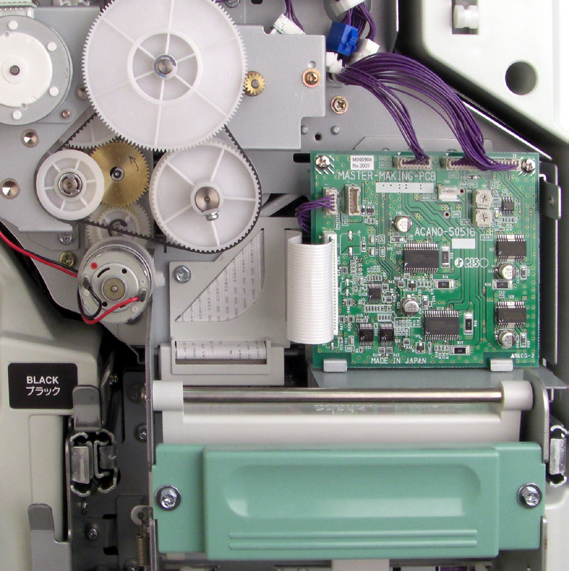

3. Удалите PCB изготовления Master, удалив винты (винты M3x6; 2 шт.).
4. Отключите разъём и удалите передний фланец Master (G), удалив винты (винты M3x8; 2 шт.).
5. Удалите держатель антенного модуля, удалив винты (винты M3x8; 2 шт.), и извлеките

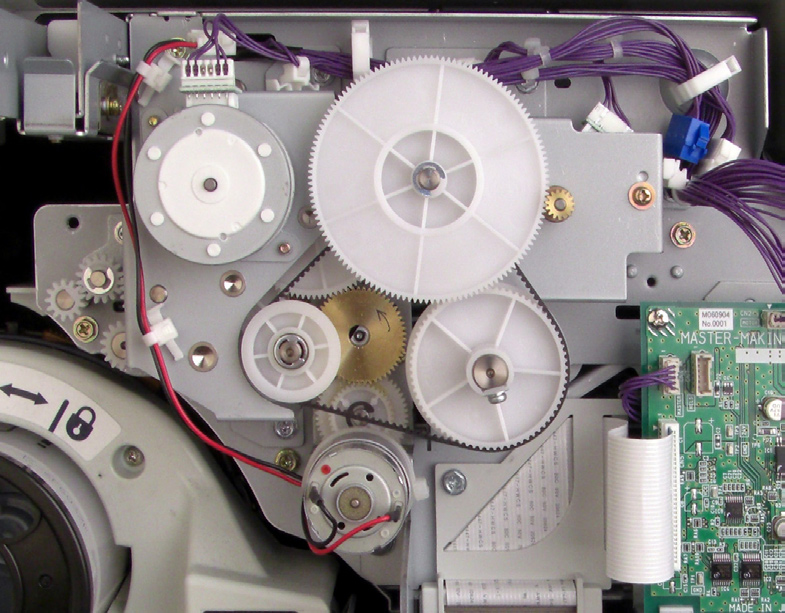

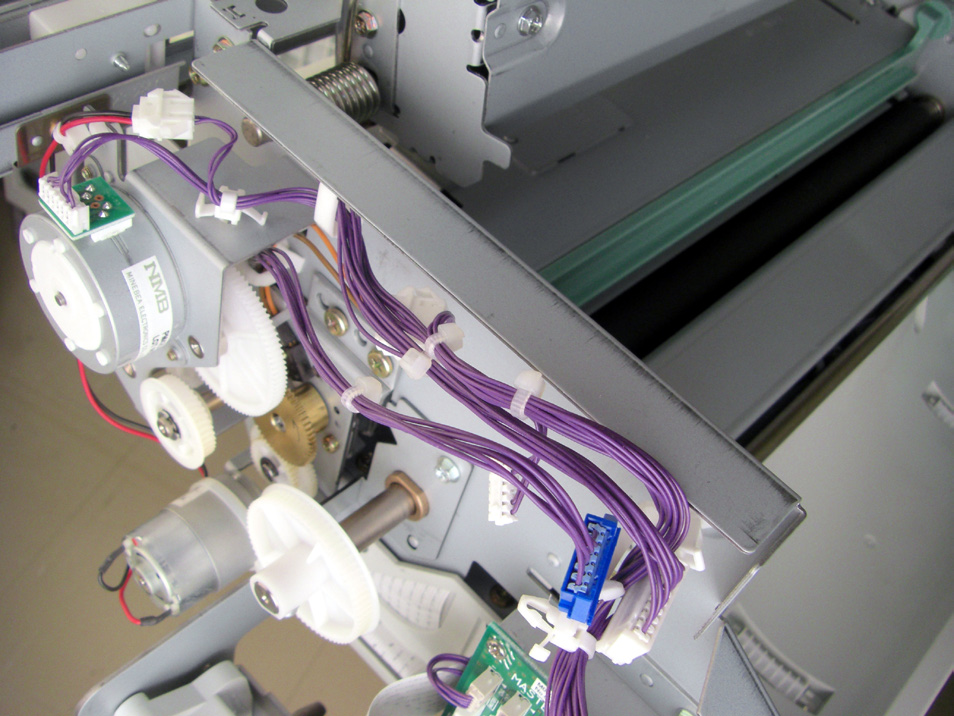

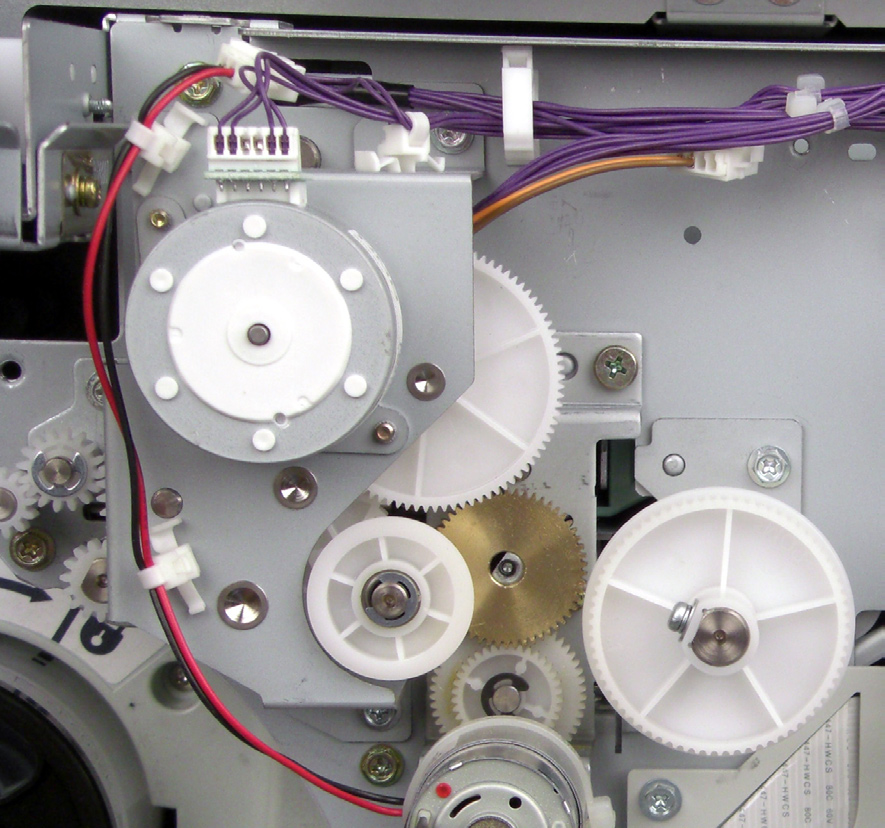

9. Снятие узла двигателя Write pulse

При установке узла двигателя Write pulse обратно на машину слегка закрепи узел двигателя на машине винтами. Затем поверни весь узел двигателя по часовой стрелке для натяжения ремня (Timing belt). После применения надлежащего натяжения на ремень (Timing belt) надежно затяни монтажные винты.

1. Извлеките узел Master making unit и выключите питание машины.
2. Удалите переднюю крышку блока изготовления Master, удалив винты (винты M4x8; 4 шт.).
3. Отсоедини жгут проводов от седла Wire на кронштейне (bracket) двигателя Write pulse.
4. Снимите полосу Reuse с кронштейна (bracket) двигателя Write pulse и отсоедини коннектор от двигателя Write pulse.
5. Снимите винты (M3x6 винты; 2 шт.) и снимите узел двигателя Write pulse вместе с
6. Снимите шестерню (Spur gear) путем снятия стопорного кольца (E-ring) (4 мм диаметр; 1 шт.).
7. Снимите двигатель Write pulse с кронштейна (bracket) путем снятия винтов (M3x6 винты; 2 шт.).

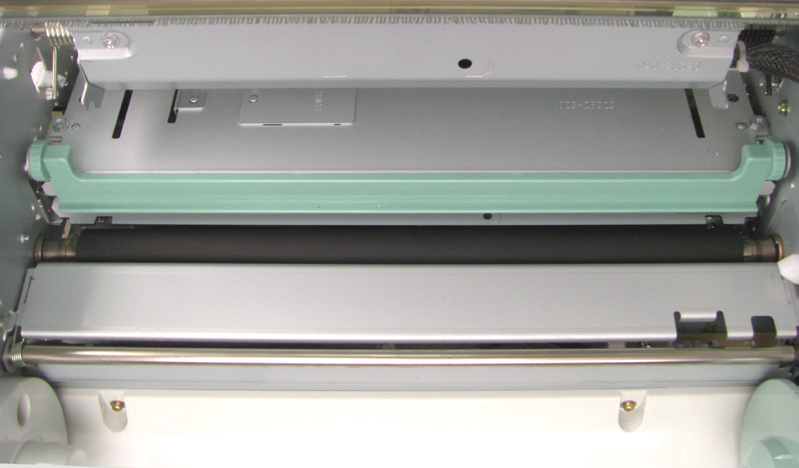

10. Снятие ролика Write roller

1. Извлеките узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку (cover) узла Master making unit и снимите следующие детали.
3. Снимите шкив (pulley) Write roller путем снятия винта (M3x8 винт; 1 шт.).
4. Снимите кронштейн (bracket) поддержки подшипника (front) путем снятия винтов (M3x6 винты; 2 шт.).
5. Аккуратно вытащите ролик Write roller через отверстие на боковой раме (Side frame) спереди.

11. Снятие узла двигателя Load pulse

1. Извлеките узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку (cover) узла Master making unit и снимите следующие детали.
3. Снимите полосы Reuse (3 места) с кронштейна (bracket) двигателя Load pulse и отсоедини коннектор двигателя Load pulse.
4. Снимите винты (M3x6 винты; 2 шт.) и снимите узел двигателя Load pulse.
5. Снимите шестерню (Spur gear) путем снятия стопорного кольца (E-ring) (6 мм диаметр; 1 шт.).
6. Снимите двигатель Load pulse путем снятия винтов (M3x6 винты; 2 шт.).

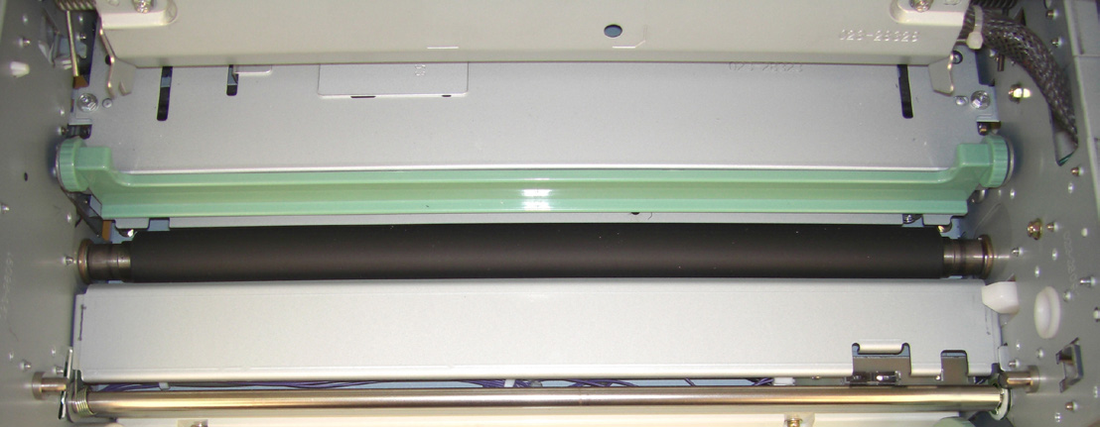

12. Снятие узла крышки (cover) резака (Cutter cover assembly)

1. Извлеките узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку (cover) узла Master making unit и снимите следующие детали.
3. Отсоедини коннектор датчика (sensor), снимите винты (M3x6 винты; 2 шт.) и снимите узел крышки (cover) резака, вытягивая жгут проводов из отверстия на боковой раме (Side frame) машины.

13. Снятие выключателя безопасности верхней крышки (cover) узла Master making unit

1. Извлеките узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку (cover) узла Master making unit и снимите следующую деталь.
3. Отсоедини коннектор, снимите винт (M3x6 винт; 1 шт.) и снимите выключатель безопасности верхней крышки (cover) узла Master making unit.

14. Снятие датчика (sensor) позиционирования Master

1. Извлеките узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку (cover) узла Master making unit и снимите следующую деталь.
3. Снимите крышку (cover) датчика (sensor) позиционирования Master путем снятия винта (M3x6 винт; 1 шт.).
4. Отсоедини коннектор и снимите датчик (sensor) позиционирования Master.

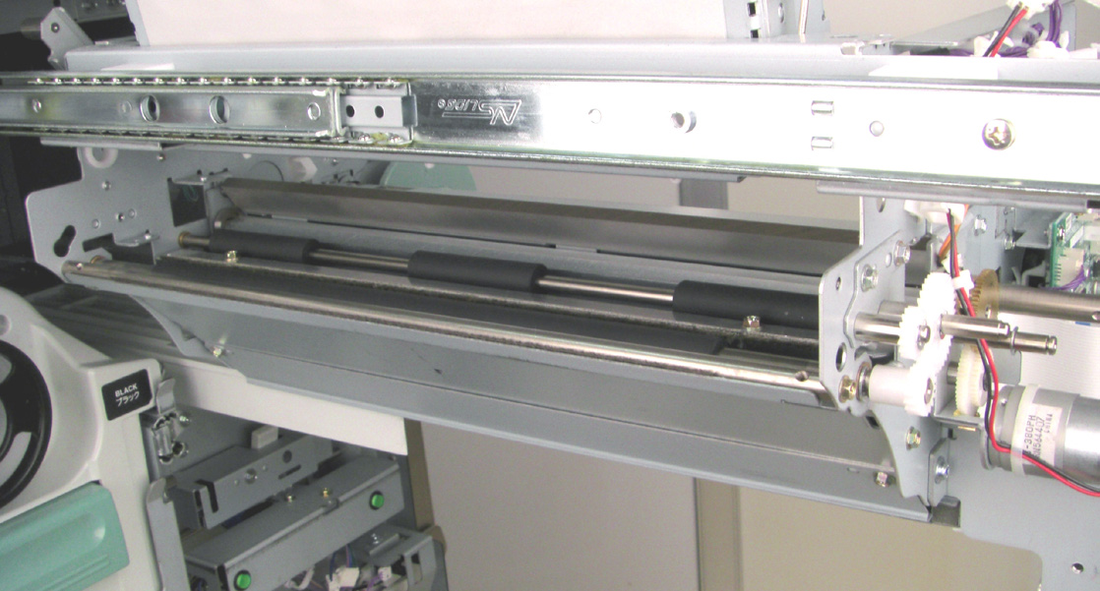

15. Снятие ролика загрузки Master loading roller

1. Выньте узел Master making unit и выключите питание машины.

Сдвинь ролик загрузки Master loading roller в сторону задней части и отсоедини металлический втулку (Metal bushing) от передней рамы (frame).

Снимите ролик загрузки Master loading roller с машины.

2. Удалите переднюю крышку блока изготовления Master, удалив винты (винты M4x8; 4 шт.).
3. Снимите направляющую загрузки Master loading guide путем снятия винтов (M3x8 винты; 2 шт.).
4. Снимите шестерню (Spur gear) путем снятия винта (M3x8 винт; 1 шт.).
5. Снимите стопорное кольцо (Snap ring) на задней части, отсоедини металлическую втулку (Metal bushing) от задней рамы (frame) и сдвинь ее внутрь.

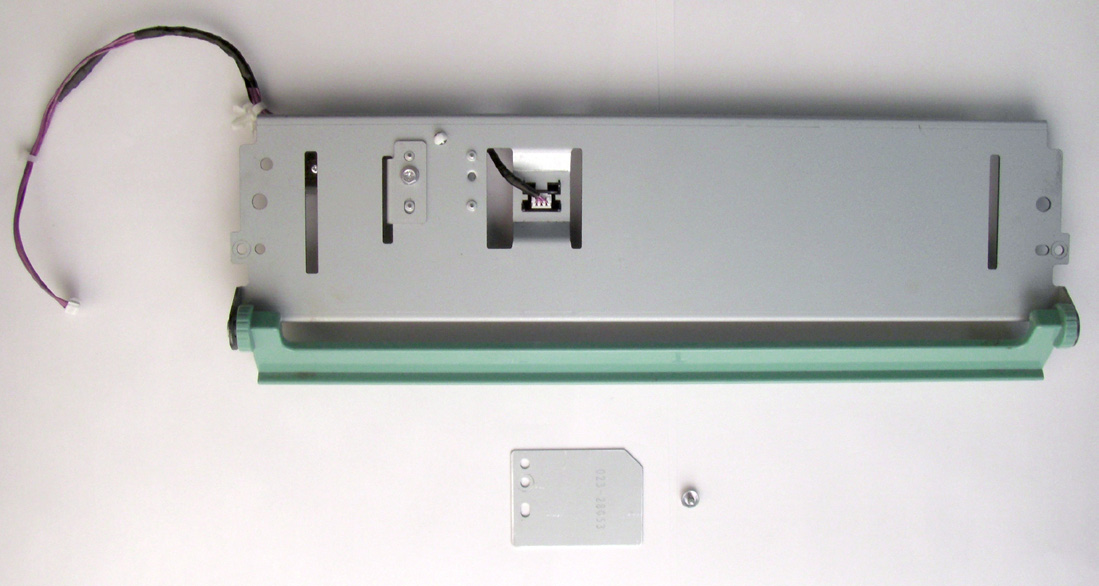

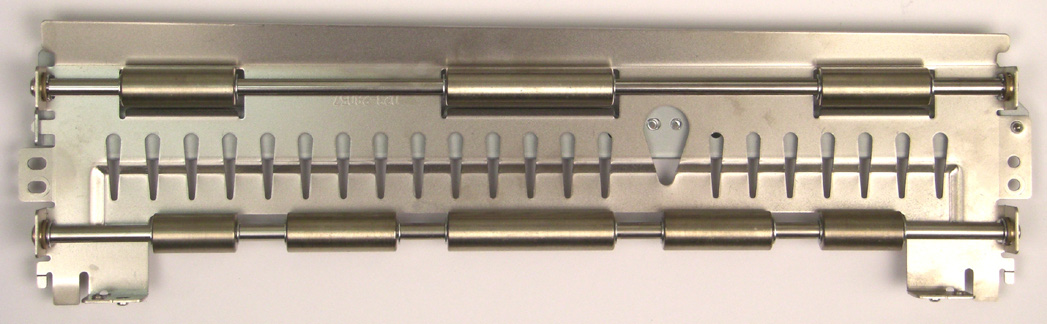

16. Снятие узла направляющей резака (Cutter guide assembly)

1. Выньте узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку (cover) узла Master making unit и снимите следующие детали.
3. Снимите узел направляющей резака (Cutter guide assembly) путем снятия винтов (M3x6 винты; 2 шт.).

17. Снятие датчика (sensor) позиционирования Master

1. Извлеките узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку (cover) узла Master making unit и снимите следующую деталь.
3. Снимите направляющую резака (Cutter guide) (bottom) путем снятия винта (M3x6 винт; 1 шт.).
4. Снимите датчик (sensor) позиционирования Master с направляющей резака (Cutter guide) (bottom).

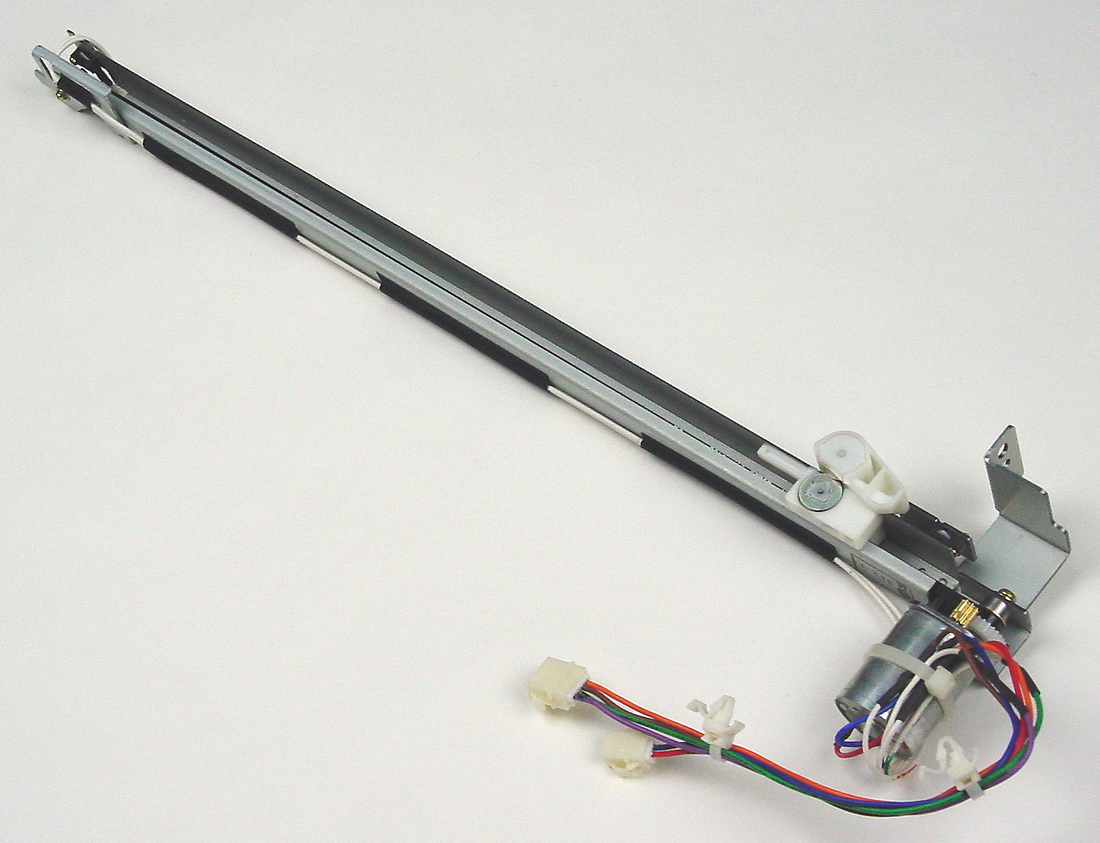

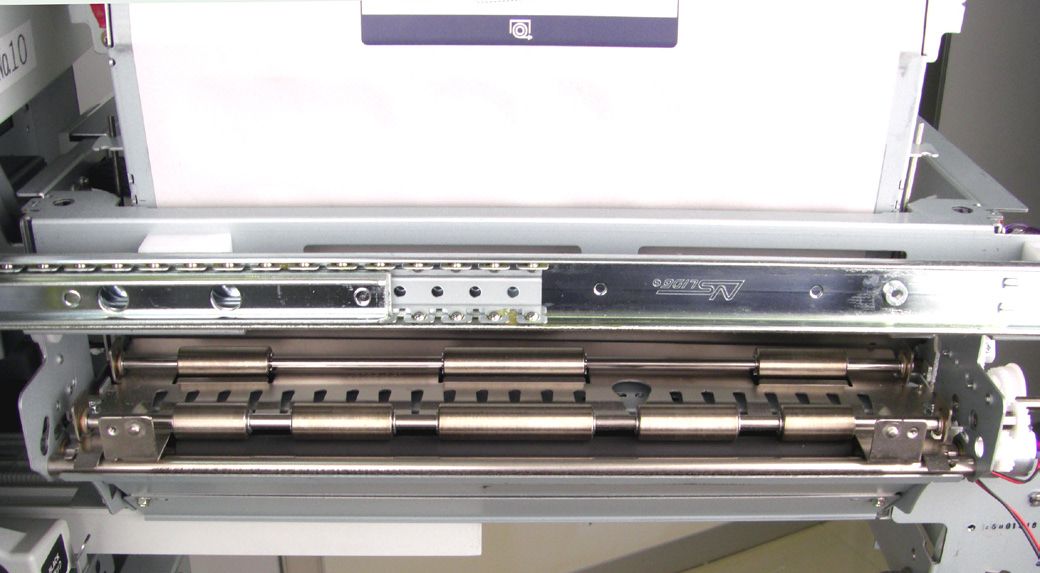

18. Снятие узла резака (Cutter unit)

Обратись к фотографиям на следующей странице.

Блок режущего устройства, показанный на этой странице, является ротационным резаком.

Челночный резак используется на EZ3 с печатными барабанами размером меньше A3/Ledger и на всех сериях RZ2 и RV2.

1. Извлеките узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку (cover) узла Master making unit и снимите следующие детали.
3. Снимите блок режущего устройства, отсоединив разъемы (2 места) и удалив два плечевых винта (В случае челночного режущего устройства - удалите винт (винт M3x6; 1 шт.).

19. Снятие нижнего ролика нагрузки

по 1 шт.) и металлические втулки.

1. Извлеките узел Master making unit и выключите питание машины.
2. Откройте верхнюю крышку (cover) узла Master making unit и снимите следующие детали.
3. Снимите шестерню (Spur gear) путем снятия винта (M3x8 винт; 1 шт.).
4. Снимите нижний ролик дороги, удалив стопорное кольцо с обоих концов ролика (диаметр 6 мм;

20. Снятие узла создания оригиналов

Процедура продолжается на следующих двух страницах.

1. Извлеките узел Master making unit и выключите питание машины.
2. Удалите переднюю крышку блока изготовления Master, удалив винты (винты M4x8; 4 шт.).

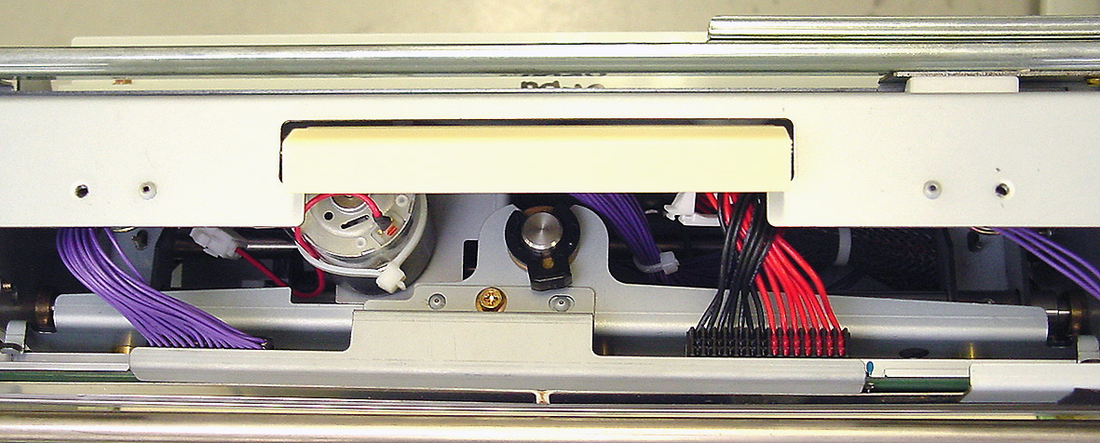

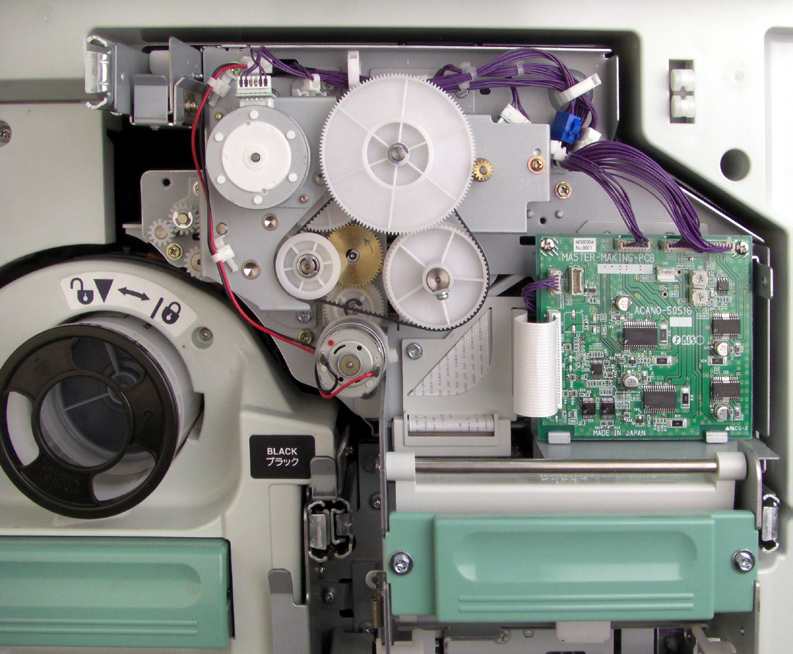

3. Отсоедините плоский кабель узла создания оригиналов от печатной платы создания оригиналов.

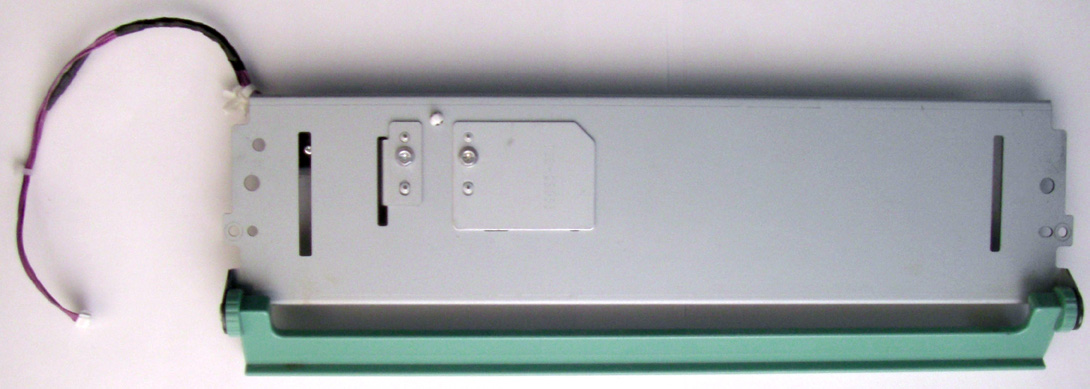

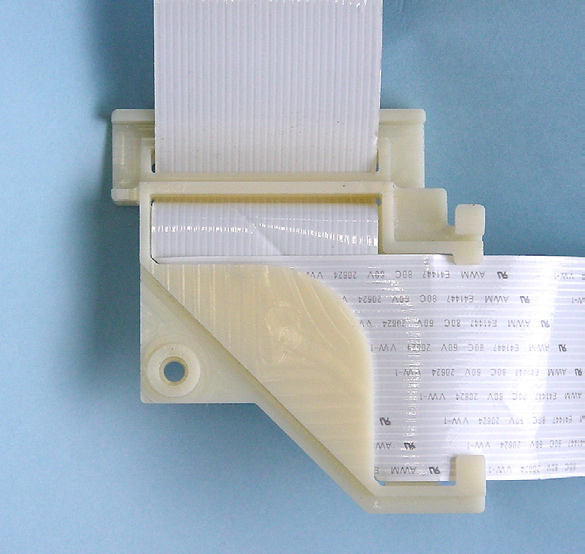

4. Удалите винт (винт M3x8; 1 шт.) и снимите кронштейн плоского кабеля. Затем отцепите опорную пластину плоского кабеля от боковой рамы узла создания оригиналов (спереди) и дайте ей свеситься.

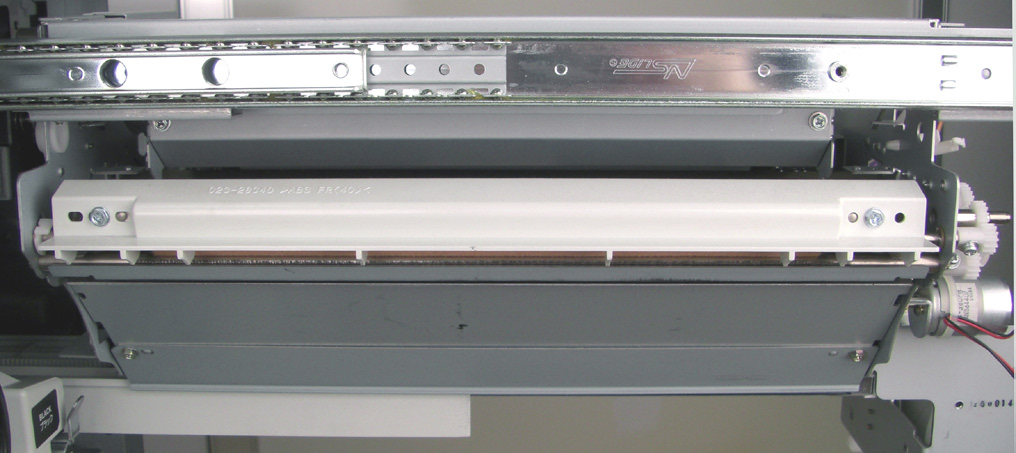

5. Вытяните направляющий ящик плоского кабеля в направлении, указанном стрелкой на фотографии ниже, ровно настолько, чтобы отцепить его от узла создания оригиналов, и отсоедините его от узла создания оригиналов.
6. Верните оба направляющий ящик плоского кабеля и опорную пластину плоского кабеля обратно в машину.

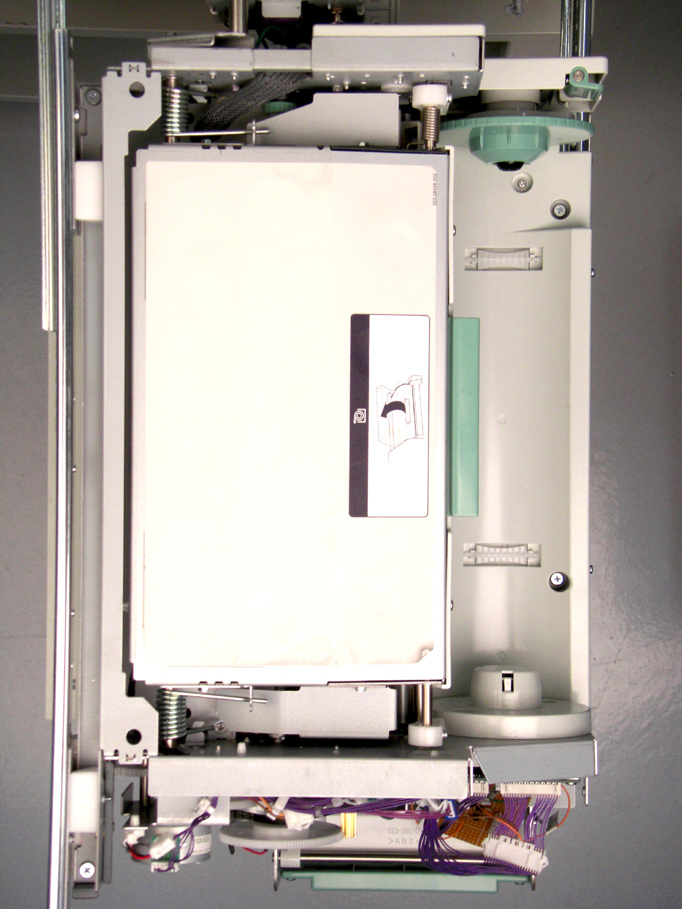

7. Удалите четыре плечевых винта и снимите узел из машины, подняв его.

1. Вставьте фланцевую часть направляющего ящика плоского кабеля через опорные крючки на нижней части

узла создания оригиналов и зацепите промежуточную шестерню в реечную шестерню на верхней поверхности направляющего ящика плоского кабеля.

2. Вставьте колпачковую часть кронштейна плоского кабеля над крючками на передней части опорной пластины плоского кабеля

и зацепите защелку кронштейна плоского кабеля в прямоугольное отверстие на передней раме узла создания оригиналов.

21. Снятие нижнего ролика хранилища оригиналов

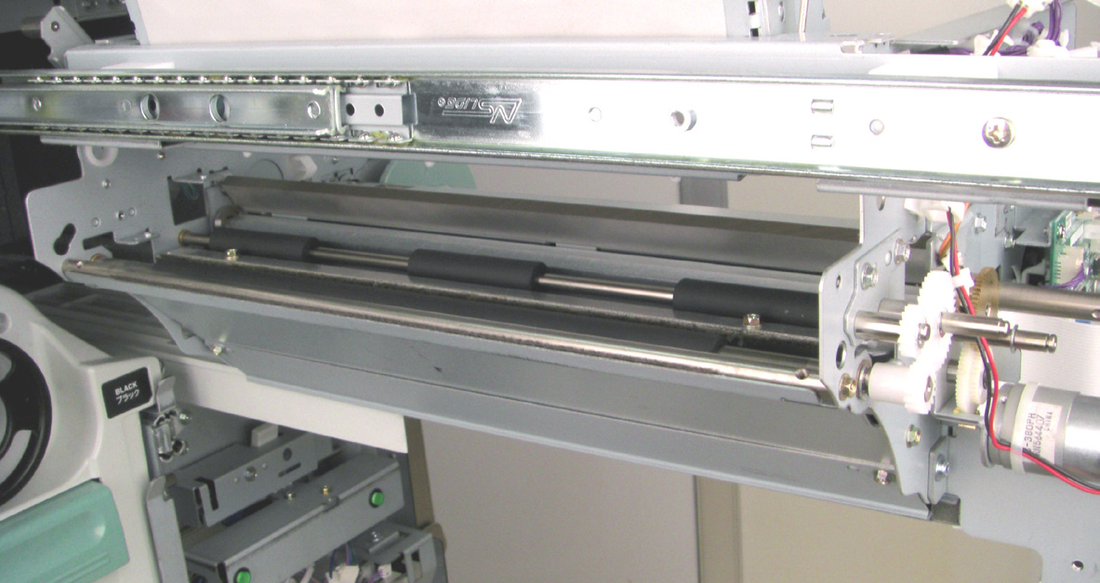

стопорные кольца (диаметр 4 мм; 2 шт.) и металлическую втулку спереди, и снимите нижний ролик хранилища оригиналов.

1. Извлеките узел Master making unit и выключите питание машины.
2. Снимите узел создания оригиналов.
3. Удалите следующие элементы.
4. Удалите стопорное кольцо (диаметр 4 мм; 1 шт.) и металлическую втулку сзади, и снимите два

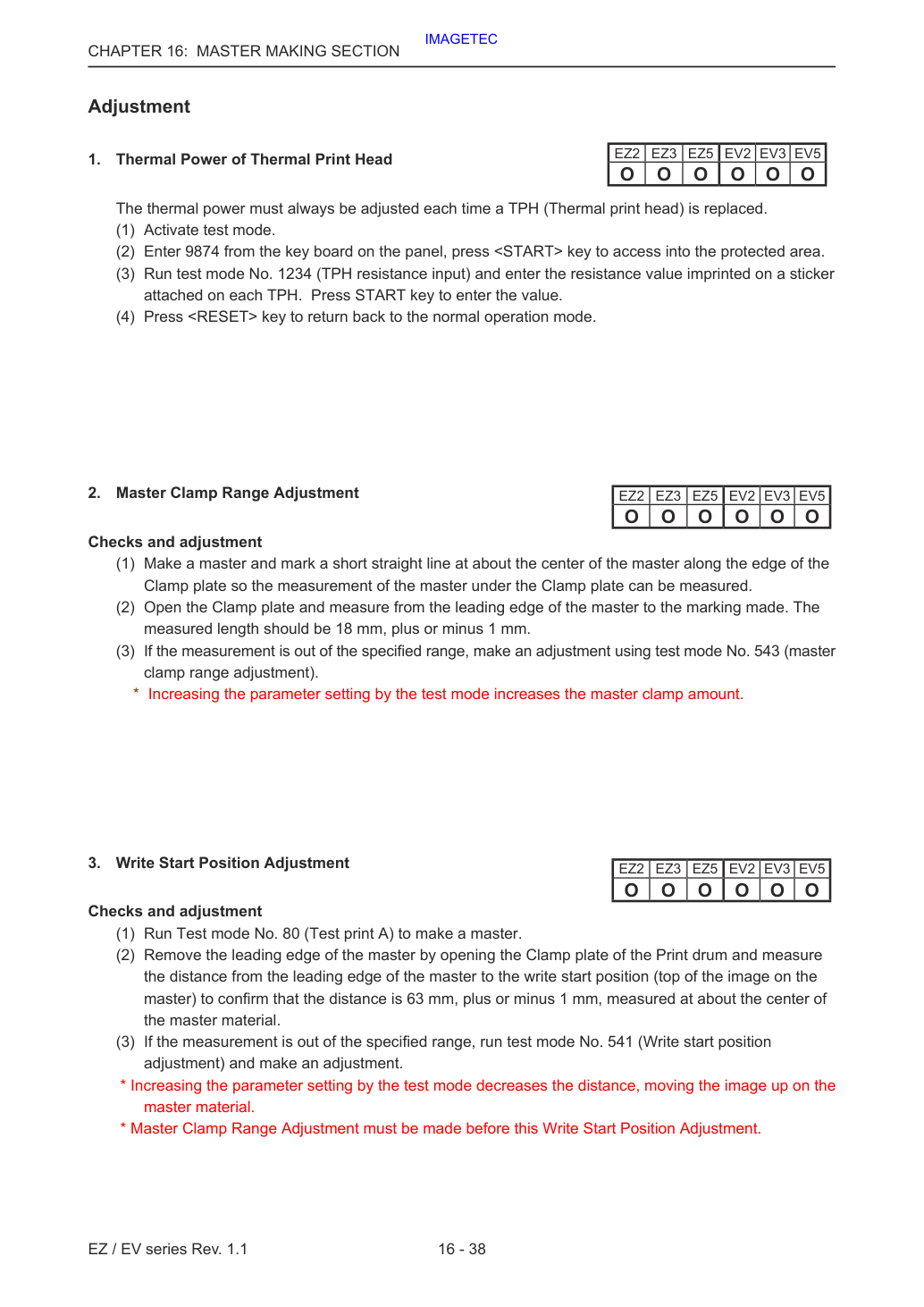

1. Тепловая мощность термопечатающей головки

Тепловая мощность всегда должна регулироваться каждый раз при замене термопечатающей головки (TPH).

1. Активируйте режим тестирования.
2. Введите 9874 с клавиатуры на панели, нажмите клавишу <START> для доступа в защищенную область.
3. Запустите режим тестирования № 1234 (ввод сопротивления TPH) и введите значение сопротивления, указанное на наклейке, прикрепленной к каждой TPH. Нажмите клавишу START для ввода значения.
4. Нажмите клавишу <RESET> для возврата в режим нормальной работы.

2. Регулировка диапазона зажима оригинала

Зажимную пластину так, чтобы можно было измерить размер оригинала под зажимной пластиной.

* Увеличение параметра в режиме тестирования увеличивает величину зажима оригинала.

1. Создайте оригинал и сделайте короткую прямую линию примерно в центре оригинала вдоль края
2. Откройте зажимную пластину и измерьте расстояние от переднего края оригинала до сделанной отметки. Измеренная длина должна быть 18 мм, плюс или минус 1 мм.
3. Если измерение выходит за установленный диапазон, выполните регулировку, используя режим тестирования № 543 (регулировка диапазона зажима оригинала).

3. Регулировка позиции начала записи

* Увеличение параметра в режиме тестирования уменьшает расстояние, перемещая изображение вверх на материал оригинала.

* Регулировка диапазона зажима оригинала должна быть выполнена перед этой регулировкой позиции начала записи.

1. Запустите режим тестирования № 80 (Тестовый отпечаток A) для создания оригинала.
2. Удалите передний край оригинала, открыв зажимную пластину печатного барабана, и измерьте расстояние от переднего края оригинала до позиции начала записи (верх изображения на оригинале) для подтверждения того, что расстояние составляет 63 мм, плюс или минус 1 мм, измеренное примерно в центре материала оригинала.
3. Если измерение выходит за установленный диапазон, запустите режим тестирования № 541 (регулировка позиции начала записи) и выполните регулировку.

5. Регулировка длины обрезки оригинала

* Увеличение значения параметра в режиме тестирования увеличивает длину полей на хвосте оригинала, делая общую длину каждого оригинала больше.

1. Подготовь оригинал и измерь длину поля оригинала на хвостовом конце оригинала на печатном барабане (Print drum) (расстояние от места, где заканчивается краска на материале оригинала, до хвостового края оригинала). Расстояние должно составлять 10,5 мм, плюс или минус 1,5 мм.
2. Если измеренное расстояние выходит за пределы указанного диапазона, выполни регулировку с помощью режима тестирования № 544.

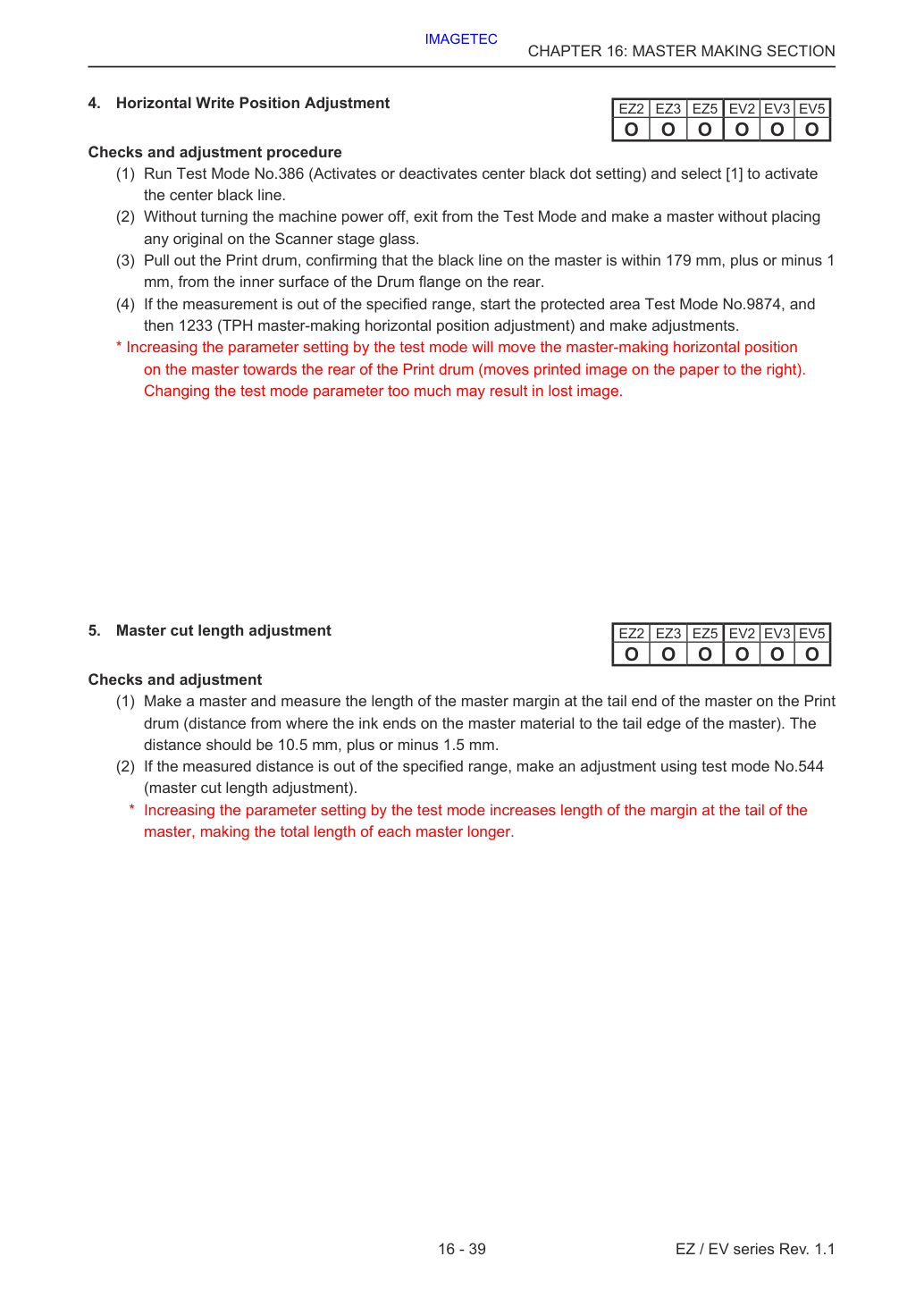

4. Регулировка горизонтального положения записи

* Увеличение значения параметра в режиме тестирования переместит горизонтальное положение подготовки оригинала на оригинале в сторону задней части печатного барабана (Print drum) (перемещает печатное изображение на бумаге вправо).

Чрезмерное изменение параметра режима тестирования может привести к потере изображения.

1. Запусти режим тестирования № 386 (активирует или деактивирует параметр центральной чёрной точки) и выбери [1] для активирования центральной чёрной линии.
2. Без выключения питания машины выйди из режима тестирования и подготовь оригинал без размещения оригинала на стекле сканера (Scanner stage glass).
3. Извлеки печатный барабан (Print drum), убедившись, что чёрная линия на оригинале находится в пределах 179 мм, плюс или минус 1 мм, от внутренней поверхности фланца барабана (Drum flange) сзади.
4. Если измерение выходит за пределы указанного диапазона, запусти режим тестирования защищённой зоны № 9874, затем 1233 (регулировка горизонтального положения подготовки оригинала TPH) и выполни регулировку.

6. Регулировка удлинения и сжатия изображения при подготовке оригинала

* Увеличение значения параметра в режиме тестирования вертикально удлиняет изображение.

1. Запусти режим тестирования № 81 (тестовая печать B) для подготовки оригинала, затем выполни печать.

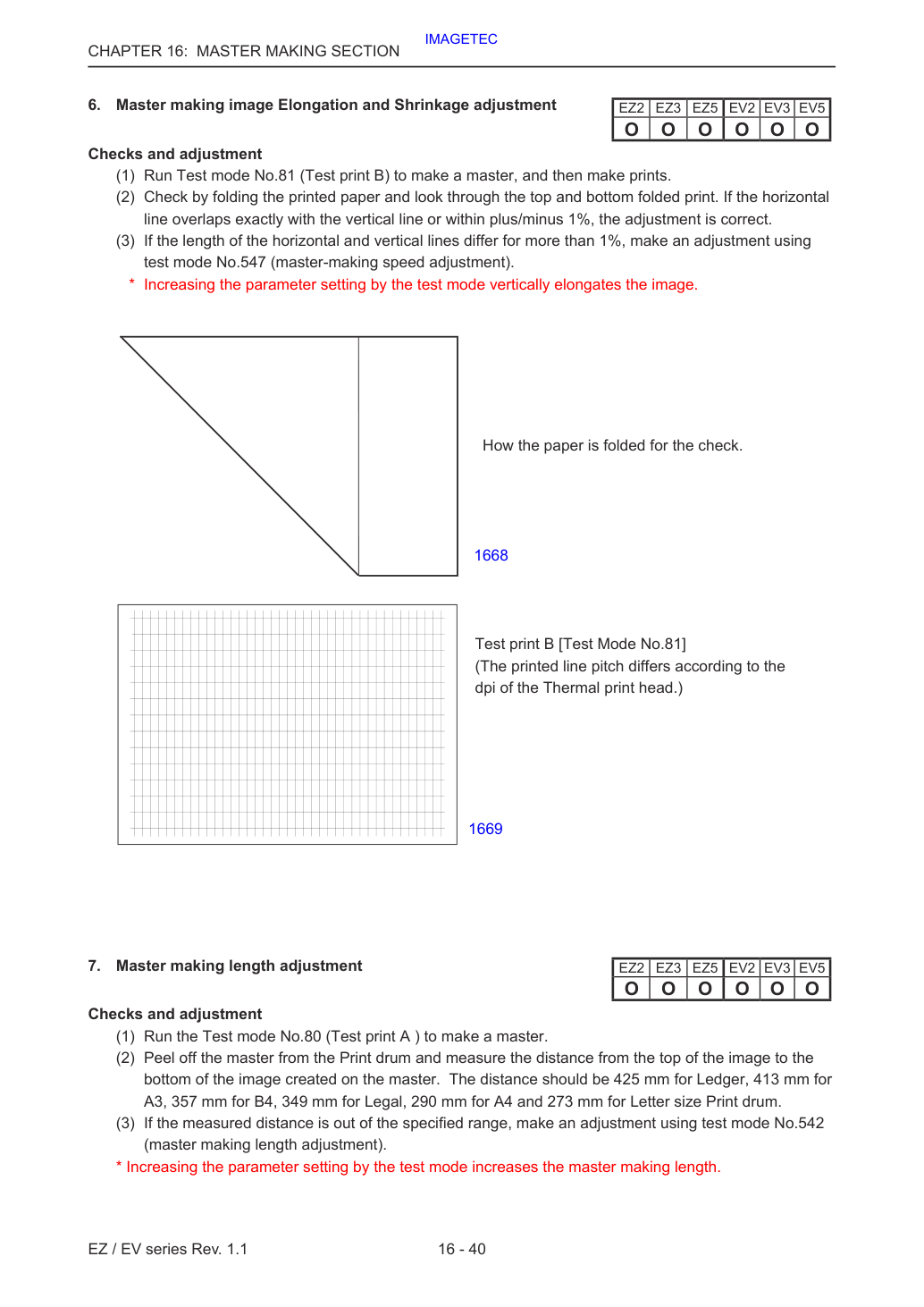

2. Проверь, сложив печатную бумагу и посмотрев сквозь верхний и нижний сложенные отпечатки. Если горизонтальная линия точно совпадает с вертикальной линией или находится в пределах плюс/минус 1%, регулировка выполнена правильно.
3. Если длина горизонтальных и вертикальных линий различаются более чем на 1%, выполни регулировку с помощью режима тестирования № 547 (регулировка скорости подготовки оригинала).

7. Регулировка длины подготовки оригинала

357 мм для A3, B4, 349 мм для Legal, 290 мм для A4 и 273 мм для Letter на печатном барабане (Print drum).

* Увеличение значения параметра в режиме тестирования увеличивает длину подготовки оригинала.

Способ складывания бумаги для проверки.

1. Запусти режим тестирования № 80 (тестовая печать A) для подготовки оригинала.
2. Снимите оригинал с печатного барабана (Print drum) и измерьте расстояние от верхней части изображения до нижней части изображения, созданного на оригинале. Расстояние должно составлять 425 мм для Ledger, 413 мм для
3. Если измеренное расстояние выходит за пределы указанного диапазона, выполни регулировку с помощью режима тестирования № 542.

8. Регулировка чувствительности датчика позиционирования оригинала

Выполни следующую регулировку после замены датчика позиционирования оригинала (Master positioning sensor).

Измерение напряжения между TP7 и TP8 аналогично измерению напряжения между выводом № 1 (+) и выводом № 3 (-) разъёма (CN6) печатной платы подготовки оригинала (Master making PCB).

Поверни VR2 полностью в направлении по часовой стрелке до упора циферблатов.

1. Извлеки узел подготовки оригинала (Master making unit). Если материал оригинала установлен в узле, перемотай материал оригинала обратно на рулон оригинала, чтобы под датчиком позиционирования оригинала (Master positioning sensor) не было оригинала.
2. Снимите переднюю крышку (cover) узла подготовки оригинала (Master making unit), открутив винты (M4x8; 4 шт.).
3. Задвинь узел подготовки оригинала (Master making unit) обратно в машину.
4. При включённом питании машины, используя мультиметр, измерь напряжение между TP7 и TP8.
5. Убедись, что измеренное напряжение составляет 1,0 вольт, плюс или минус 0,2 вольта.
6. Если напряжение не находится в указанном диапазоне, медленно и осторожно поворачивай оба циферблата регулятора VR1 и
7. Медленно поворачивай циферблат VR1 (диск грубой регулировки) в направлении против часовой стрелки до тех пор, пока напряжение не станет примерно 2 вольта.
8. Затем медленно поворачивай циферблат VR2 (диск точной регулировки) в направлении против часовой стрелки до тех пор, пока напряжение не установится на правильное значение 1,0 вольт, плюс или минус 0,2 вольта.
