RISO EZ / EV Series — Секция прижима

← RISO EZ / EV Series — все главы инструкции

1. Механизм прижима

В начале задания печати соленоид прижима включается, когда печатный барабан поворачивается на определённый угол, и пытается отцепить рычаг соленоида от рычага прижима:кулачок, который остаётся зацеплен до дальнейшего поворота печатного барабана.

Когда печатный барабан продолжает вращаться, последователь кулачка на валу прижима:кулачок начинает перемещаться по высокой части кулачка прижима, заставляя рычаг прижима:кулачок качаться в направлении по часовой стрелке с точкой вращения на валу прижима. Когда рычаг начинает перемещаться по наивысшей точке кулачка, он касается и начинает качать рычаг прижима:пружина в направлении по часовой стрелке. Когда рычаг прижима:пружина качается в направлении по часовой стрелке с точкой вращения на валу прижима, рычаг соленоида отсоединяется и позволяет соленоиду прижима втянуть рычаг соленоида дальше, полностью отсоединив его от рычага прижима:пружина.

Когда печатный барабан продолжает вращаться, рычаг прижима:кулачок начинает перемещаться по нижней части кулачка прижима, заставляя рычаг качаться в направлении против часовой стрелки. Рычаг прижима:пружина, освобождённый от рычага прижима:кулачок, вытягивается пружиной прижима и вращается в направлении против часовой стрелки, вращая вал прижима в направлении против часовой стрелки вместе с собой.

Вращение вала прижима в направлении против часовой стрелки поднимает ролик прижима и прижимает его к печатному барабану.

Когда главное основание зажима печатного барабана приближается к ролику прижима, кулачок прижима толкает рычаг прижима:кулачок в направлении по часовой стрелке и опускает ролик прижима так, чтобы ролик не ударял о главное основание зажима.

Соленоид прижима остаётся включённым на протяжении всего задания печати. Соленоид отключается, когда печатный барабан достигает определённого угла в конце задания печати.

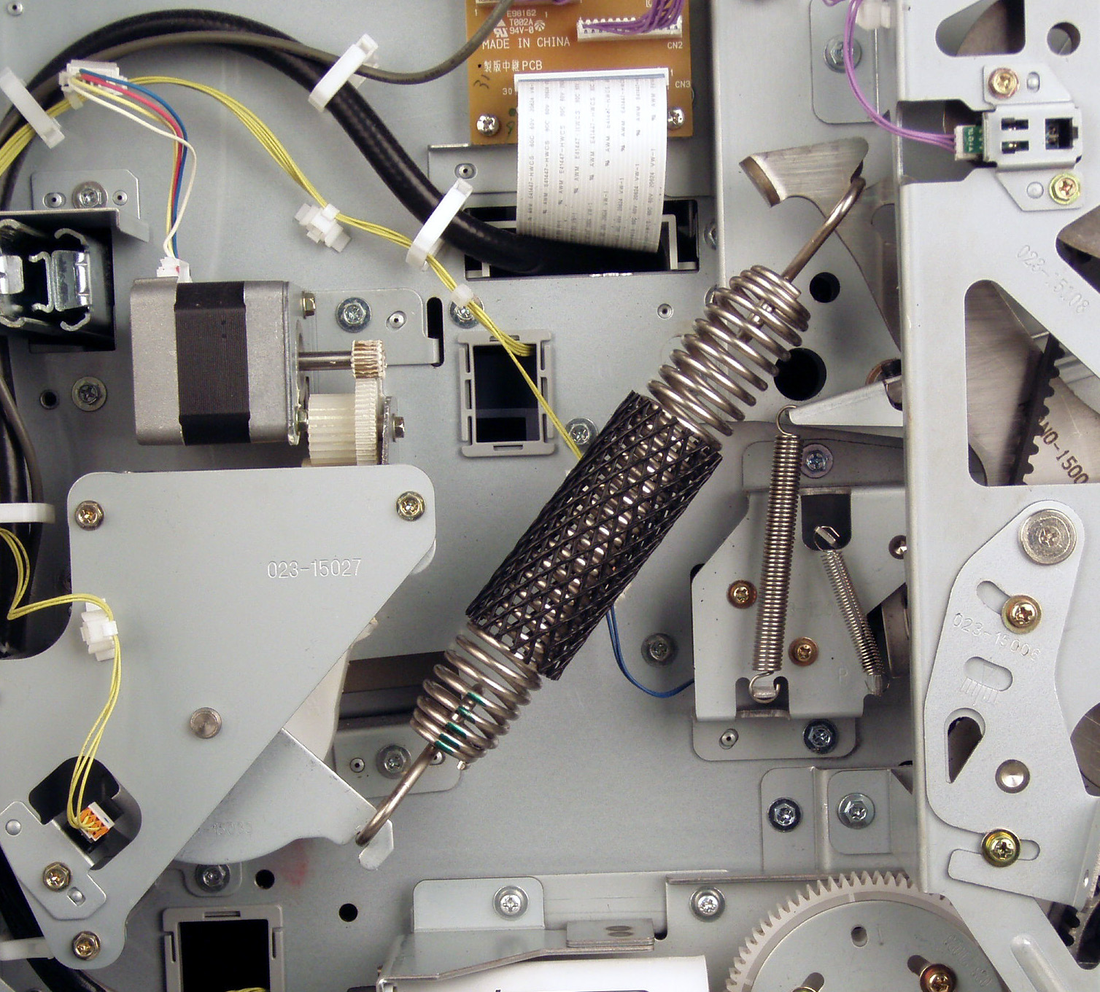

2. Механизм управления прижимом

Нажатие кнопки или кнопки клавиши плотности печати на панели управления активирует импульсный двигатель управления прижимом (Pressure control pulse motor) и перемещает пластину натяжения пружины прижима (Pressure spring tension plate). Перемещение пластины натяжения пружины прижима изменяет натяжение пружины прижима (Pressure spring). Это изменяет величину тягового усилия на рычаг прижима (Pressure lever:spring) и изменяет плотность печати путем изменения силы удара ролика прижима (Pressure roller) о печатный барабан (Print drum). Импульсный двигатель управления прижимом активируется только при движении машины.

Давление печати варьируется в зависимости от скорости печати, настроек плотности печати, цвета чернил, времени неиспользования печатного барабана (Print drum) и внутренней температуры печатного барабана (Print drum). Датчик позиции прижима (Pressure HP sensor) определяет исходное положение давления печати.

Механизм управления прижимом отсутствует на моделях EZ2 и EV2.

Схема из сервис-мануала
Схема из сервис-мануала

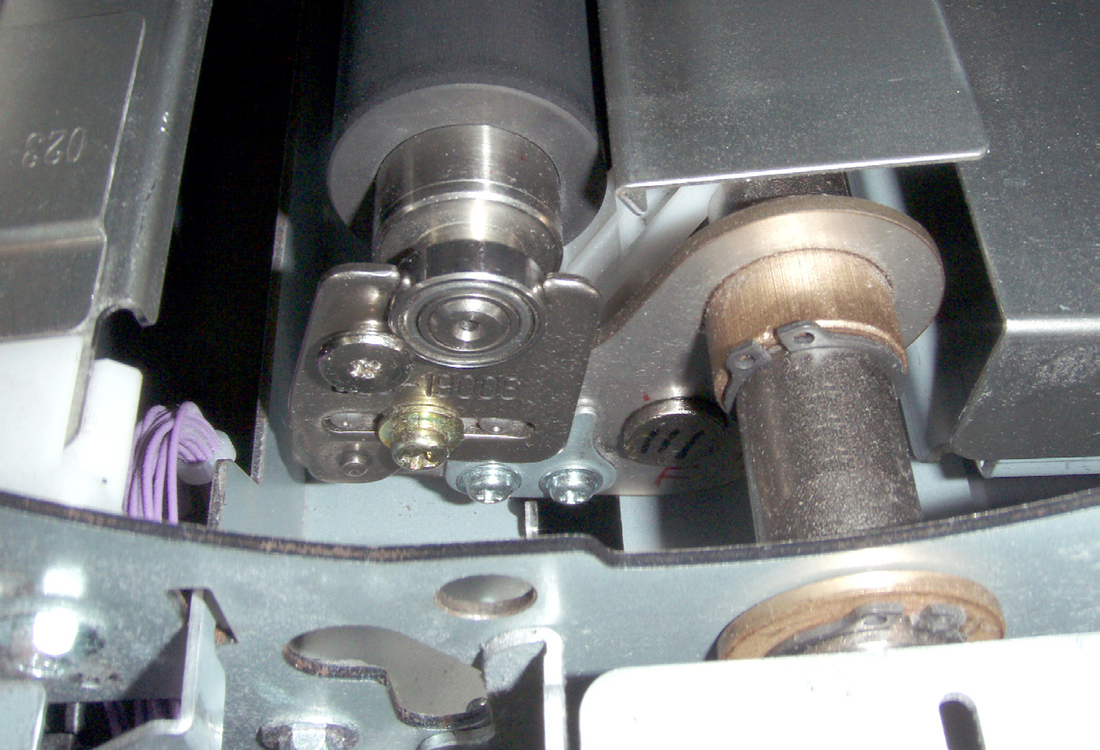

1. Снятие ролика прижима (Pressure roller)

  1. Извлеки печатный барабан (Print drum) и выключи питание машины.
  2. Введи отвёртку через отверстие в переднюю раму (Front frame) и извлеки винт с плечом (Shouldered screw).
  3. Потяни ролик прижима (Pressure roller) вперёд, пока подшипник (Bearing) не отсоединится от пластины регулировки ролика (Roller adjustment plate), затем поднимите ролик прижима вверх для снятия.
Схема из сервис-мануала
Схема из сервис-мануала

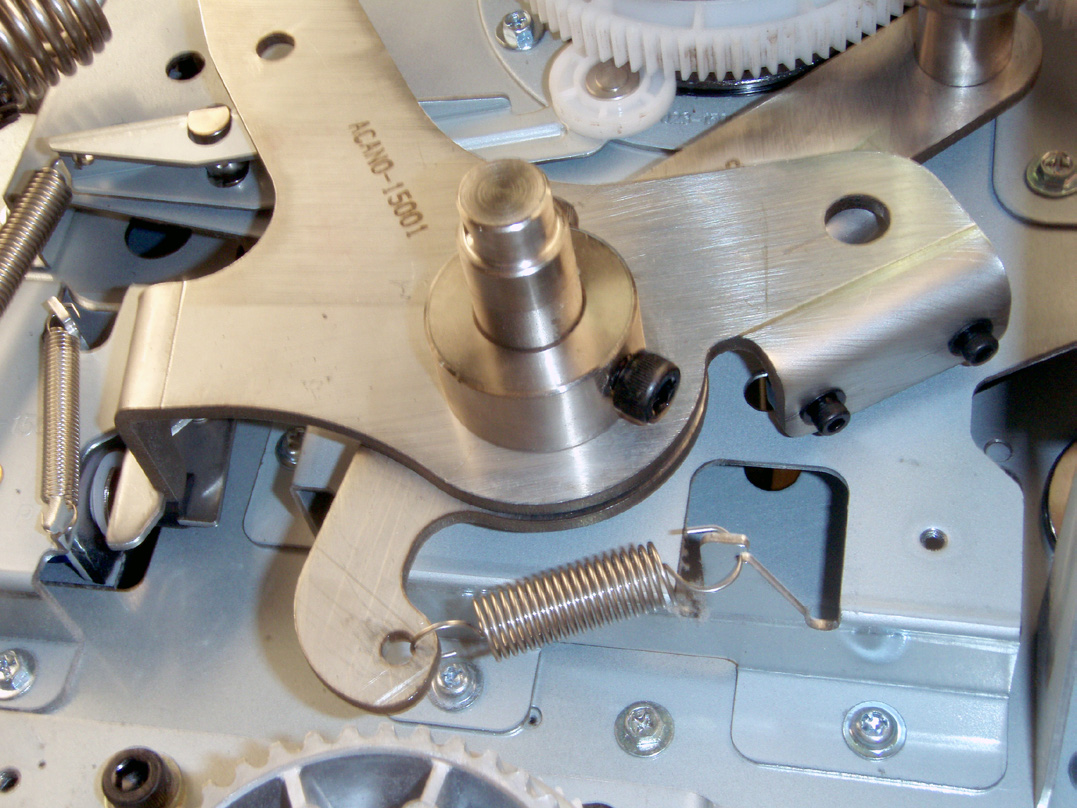

2. Снятие рычага прижима:пружины (Pressure lever:spring) и рычага прижима:кулачка (Pressure lever:cam)

  1. 3. Снятие узла шкива главного двигателя
  2. Отсоедини пружину последователя (Follower spring).
  3. Ослабь винты с шестигранной головкой (M6 x 10 screw; 2 шт.) и извлеки рычаг прижима:пружину (Pressure lever:spring) и рычаг прижима:кулачок (Pressure lever:cam) с вала прижима (Pressure shaft).
Схема из сервис-мануала
Схема из сервис-мануала

3. Снятие амортизатора рычага прижима (Pressure lever shock absorber)

  1. Извлеки узел главной крышки (Main cover assembly).
  2. Извлеки винты с шестигранной головкой (M3 x 6 cap screw; 2 шт.) и затем извлеки узел подушки рычага прижима (Pressure lever cushion assembly).
Схема из сервис-мануала
Схема из сервис-мануала

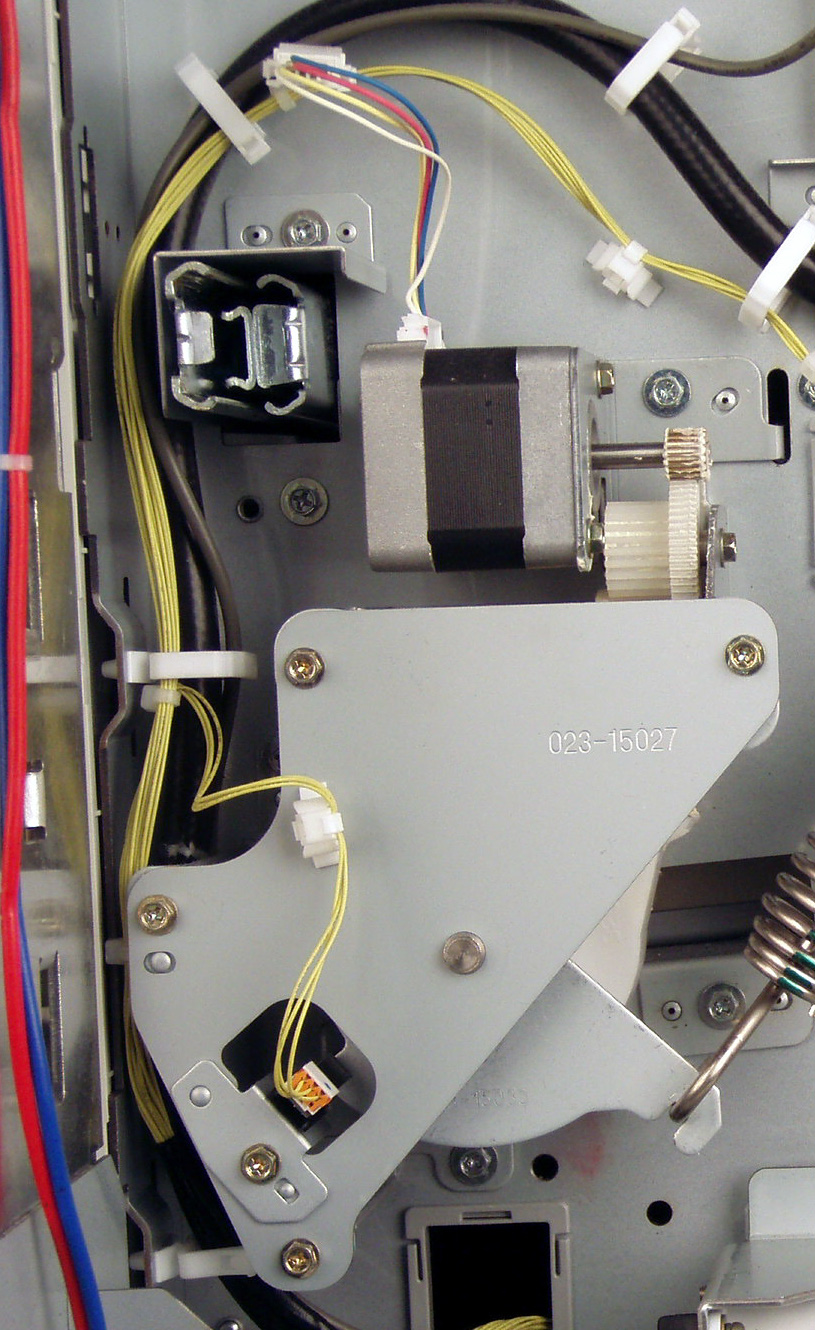

4. Снятие датчика позиции прижима (Pressure HP sensor)

Механизм управления прижимом отсутствует на моделях EZ2 и EV2.

  1. Выключите питание машины, снимите заднюю крышку и откройте кронштейн платы управления
  2. Извлеки датчик позиции прижима (Pressure HP sensor) из машины вместе с кронштейном датчика (sensor bracket), отсоединив разъём и винт (M3 x 6 screw; 1 шт.).
Схема из сервис-мануала
Схема из сервис-мануала

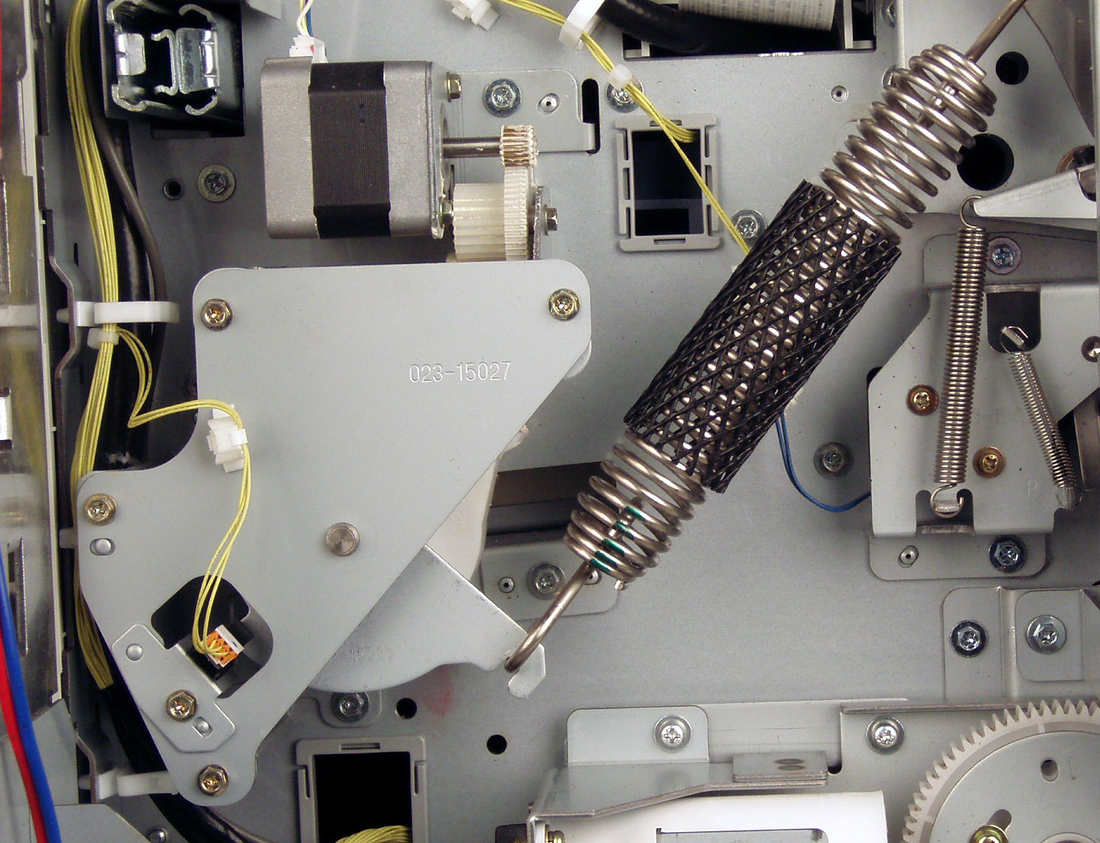

5. Снятие импульсного двигателя управления прижимом (Pressure control pulse motor)

Механизм управления прижимом отсутствует на моделях EZ2 и EV2.

  1. Выключи питание машины, извлеки заднюю крышку (Rear cover) и откройте кронштейн платы управления (PCB bracket).
  2. Вставьте вал JIG диаметром 8 мм и длиной 160 мм в отверстие выравнивания по фазе Положения-B в области синхронизации подачи бумаги (см. стр. No.3-5.)
  3. Отсоедини разъём от датчика позиции прижима (Pressure HP sensor) и извлеки ленту повторного использования (Reuse band).
  4. Отсоедини разъём от импульсного двигателя управления прижимом (Pressure control pulse motor).
  5. Извлеки винты (M4 x 8 screw; 3 шт.) и извлеки блок управления прижимом (Pressure control unit) из машины.
  6. Извлеки импульсный двигатель управления прижимом (Pressure control pulse motor) из блока управления прижимом (Pressure control unit), извлекая винты (M3 x 6 screw; 2 шт.).
Схема из сервис-мануала
Схема из сервис-мануала

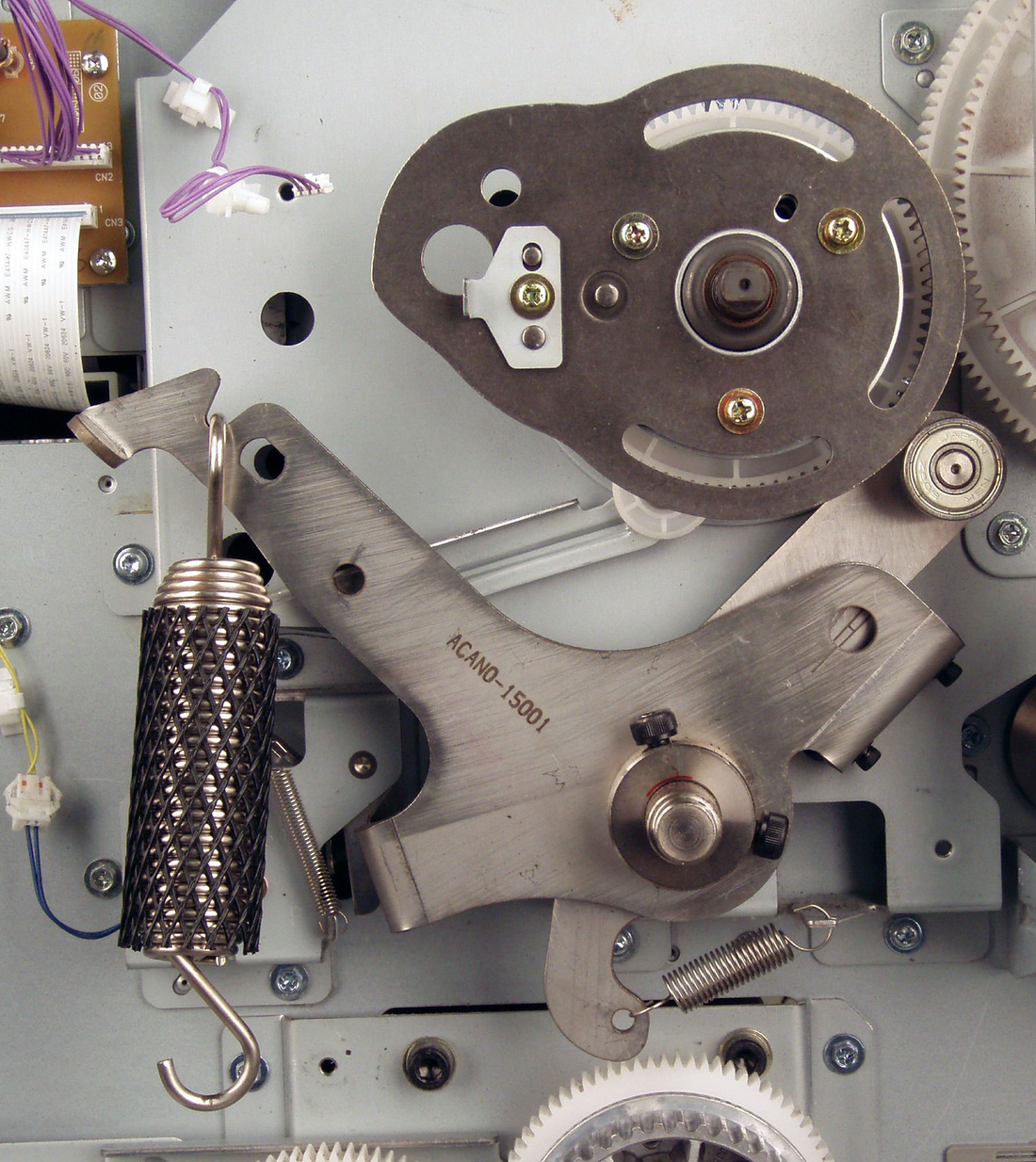

1. Положение монтажа рычага прижима (Pressure lever)

Плата питания (Power supply PCB) и плата механического управления (Mechanical control PCB).

  1. Выключите питание машины, снимите заднюю крышку и откройте кронштейн платы управления
  2. Извлеки узел главной крышки (Main cover assembly). (см. Раздел 3)
  3. Зацепи пружину прижима (Pressure spring) за рычаг прижима:пружину (Pressure lever:spring) и дай пружине свободно висеть.
  4. Отцепи рычаг соленоида (Solenoid lever) от рычага прижима:пружины (Pressure lever:spring), позволяя ролику прижима (Pressure roller) соприкасаться с печатным барабаном (Print drum) под весом пружины прижима, зацепленной за рычаг прижима:пружину (Pressure lever:spring).

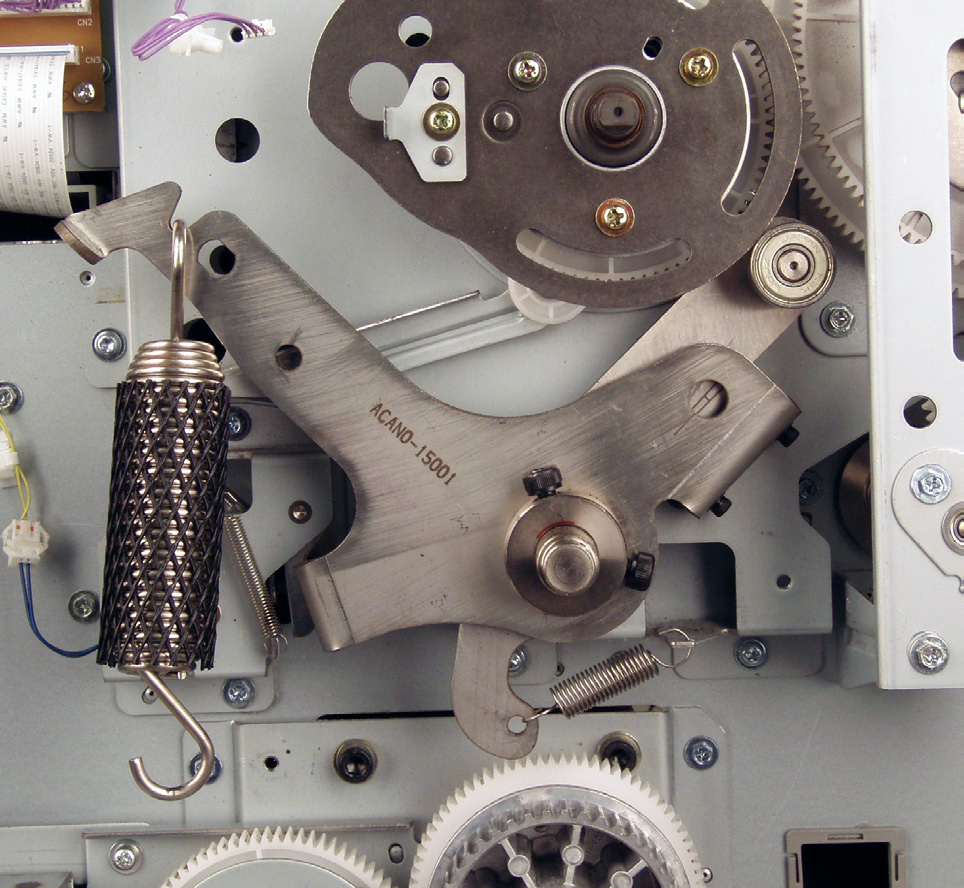

  5. С кулачковым толкателем рычага прижима:кулачка (Pressure lever:cam), касающимся кулачка давления (pressure cam), убедись, что выгравированная линия на рычаге прижима:пружине (Pressure lever:spring) совпадает между двумя выгравированными линиями на рычаге прижима:кулачке (Pressure lever:cam).
Схема из сервис-мануала
Схема из сервис-мануала

- Если выгравированная линия на рычаге прижима:пружине (Pressure lever:spring) выходит влево за две линии на рычаге прижима:кулачке (Pressure lever:cam), давление слишком слабое и плотность печати может стать слишком светлой. Также движение вверх-вниз ролика прижима (Pressure roller) нарушает правильную синхронизацию и может привести к утечке чернил из печатного барабана (Print drum).

- Если выгравированная линия на рычаге прижима:пружине (Pressure lever:spring) выходит вправо за две линии на рычаге прижима:кулачке (Pressure lever:cam), давление слишком сильное. Также расстояние, на которое ролик прижима (Pressure roller) выводится из узла основания зажима (Clamp plate base assembly), уменьшается, и ролик прижима может ударить по узлу основания зажима. В дополнение к чрезмерному давлению движение вверх-вниз ролика прижима (Pressure roller) нарушает синхронизацию и может привести к утечке чернил из печатного барабана (Print drum).

  1. Если шаг (5) не соответствует спецификации, извлеки пружину прижима (Pressure spring) и ослабь два винта с шестигранной головкой на рычаге прижима:пружине (Pressure lever:spring).
  2. Совмести отверстие на рычаге прижима:пружине (Pressure lever:spring) с отверстием выравнивания фазы Position-B и введи вал JIG диаметром 8 мм через оба отверстия, чтобы зафиксировать положение рычага прижима:пружины в Положении.

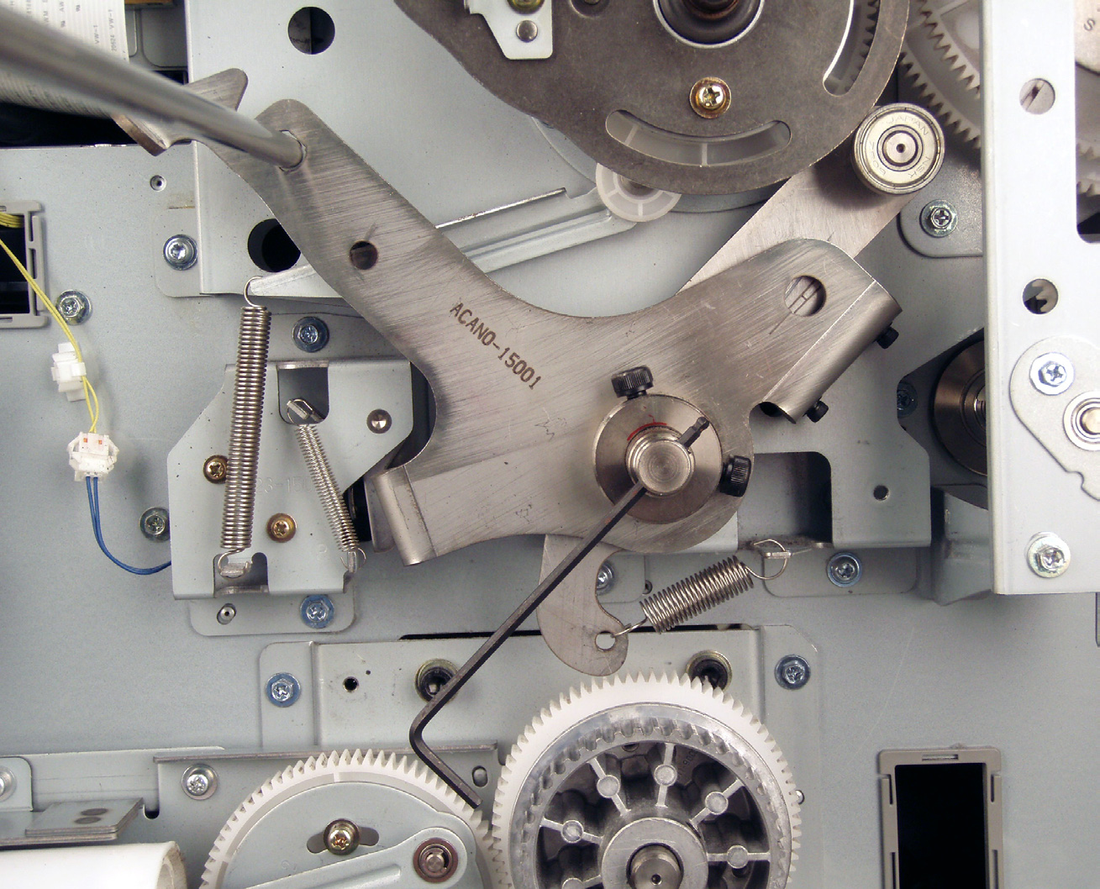

  3. Введи шестигранный ключ 4 мм через отверстие на кончике вала прижима (Pressure shaft) и поворачивай шестигранный ключ против часовой стрелки, как показано на фотографии ниже, так чтобы ролик прижима (Pressure roller) едва касался печатного барабана (Print drum). Затяни два винта с шестигранной головкой на рычаге прижима:пружине (Pressure lever:spring), одновременно нажимая рычаг прижима:пружину (Pressure lever:spring) в сторону корпуса машины. Сначала затяни винт с шестигранной головкой A, затем B.
  4. Перепроверь, правильно ли закреплён рычаг прижима:пружина (Pressure lever:spring), повторив шаги (1) по (5) на предыдущей странице и если положение всё ещё неправильное, повтори регулировки со шагов (6) по (8) на этой странице.
  5. Выброс бумаги (Paper ejection)
Схема из сервис-мануала
Схема из сервис-мануала
