1. Технические характеристики машины
1. Дополнительные принадлежности для EZ200, EZ220, EZ230, EZ300, EZ330, EZ370 и EZ390.
Доступно множество дополнительных принадлежностей для расширения возможностей машины.
Подробную информацию о дополнительных принадлежностях см. в их соответствующих руководствах пользователя.
z Печатный барабан (Cylinder) Доступны барабаны различных цветов: синий, красный, зеленый и коричневый. Храните барабан (cylinder) в его собственном чехле.
z Автоматический дозатор оригиналов AF-VI:NII Автоматически подает до 50 листов оригиналов.
z Разделитель заданий IV:N С функцией программируемой печати позволяет машине печатать и сортировать в группы, разделенные лентой.
z Счетчик карточек IV:N Одним нажатием кнопки показывает количество отпечатанных копий и использованных оригиналов за заданный период времени. Это помогает управлять затратами.
z Набор подачи карточек Используется для толстой бумаги, такой как карточки. Замените этим узлом, когда толстая бумага должна пройти через машину.
z Набор подачи конвертов Используется для конвертов.
z Держатель чернил/оригинала Комплект стойки для хранения расходных материалов, таких как чернила и оригиналы.
z Подставка z Карта интерфейса RISO PC USB2.0 Используется для подключения компьютера к машине с помощью кабеля параллельного подключения.
z Сетевая карта RISO Используется для прямого подключения машины к сети.
Поставляется с программным обеспечением RISO-MONITOR, которое позволяет проверять состояние машины с компьютеров.
2. Технические характеристики: EZ200
• Технические характеристики могут изменяться без предварительного уведомления.
3. Технические характеристики: EZ220
• Технические характеристики могут изменяться без предварительного уведомления.
4. Технические характеристики: EZ230
• Технические характеристики могут изменяться без предварительного уведомления.
5. Технические характеристики: EZ300
• Технические характеристики могут изменяться без предварительного уведомления.
6. Технические характеристики: EZ330
• Технические характеристики могут изменяться без предварительного уведомления.
7. Технические характеристики: EZ370
• Технические характеристики могут изменяться без предварительного уведомления.
8. Технические характеристики: EZ390
• Технические характеристики могут изменяться без предварительного уведомления.
9. Дополнительные принадлежности для EZ570 и EZ590
Доступно множество дополнительных принадлежностей для расширения возможностей машины.
Подробные сведения о дополнительных принадлежностях см. у дилера (или уполномоченного сервисного представителя).
Подавайте до 50 листов оригиналов автоматически.
Просто замените печатный барабан (Cylinder) для печати в несколько цветов. (Чехол входит в комплект) A4 (Letter) печатный барабан (Cylinder) W Специальный печатный барабан (Cylinder) для альбомной ориентации бумаги формата A4 или Letter. (Чехол входит в комплект) Широкий лоток приема бумаги Этот аппарат может принимать бумагу размером до 340 мм × 555 мм (133/8" × 2127/32").
Одним нажатием кнопки отображает количество напечатанных копий и использованных шаблонов за установленный период. Это помогает управлять затратами.
Функция программируемой печати позволяет аппарату печатать и сортировать по группам, разделяемым лентой.
Сортировщики должны подключаться непосредственно к аппарату.
Карта памяти для использования функции запоминающей памяти.
Этот аппарат позволяет подавать более плотную бумагу, такую как карточки.
Этот аппарат позволяет подавать конверты.
Стеллажный набор для хранения расходных материалов, таких как чернила и шаблоны.
Используйте для прямого подключения аппарата к сети.
Поставляется с программным обеспечением RISO-MONITOR, которое позволяет проверять состояние машины с компьютеров.
10. Технические характеристики: EZ570
• Обратите внимание, что из-за улучшений и изменений в аппарате некоторые изображения и объяснения в этом руководстве могут не соответствовать вашему аппарату.
• Технические характеристики могут изменяться без предварительного уведомления.
Книга (10 кг (22 фунта) или менее), лист Размер оригинала (макс./мин.) При использовании стеклянной платформы:
При использовании автоматического подачи документов AF-VI:II:
При использовании стеклянной платформы: 10 кг (22 фунта) или менее При использовании автоматического подачи документов AF-VI:II:
Примерно 20 секунд (для A4/альбомная/100% коэффициент воспроизведения) Область печати (макс.) 291 мм × 413 мм (117/16" × 161/4") Коэффициент воспроизведения Увеличение: 50 - 200% Стандартный коэффициент воспроизведения (увеличение): 163%, 141%, 122%, 116% Стандартный коэффициент воспроизведения (уменьшение): 87%, 82%, 71%, 61% Margin+: 90 - 99% Скорость печати Примерно 60 - 130 страниц в минуту (пять шагов переменной скорости) Регулировка положения печати Вертикаль: ±15 мм (±19/32") Горизонталь: ±10 мм (±3/8") Подача чернил Полностью автоматическая (1000 мл на картридж) Подача/удаление шаблона Полностью автоматическая (примерно 220 листов на рулон) Емкость удаления шаблона 100 листов Интерфейс пользователя ЖК-сенсорная панель с индикаторами хода, фронтальное управление Дополнительные принадлежности Автоматический подачик документов AF-VI:II, цветной печатный барабан (Cylinder), печатный барабан (Cylinder) W A4 (Letter), широкий лоток приема, счетчик карт ключей, разделитель заданий, сортировщик TM2500, карта хранения документов DM-128CF, набор подачи карточек, набор подачи конвертов, подставка, держатель чернил/шаблона, сетевая карта RISO Источник питания EZ570E, EZ570A, EZ570AN: 100-120/220-240V~,50-60Hz<3.4A/1.6A> Размеры При использовании:
11. Технические характеристики: EZ590
• Обратите внимание, что из-за улучшений и изменений в аппарате некоторые изображения и объяснения в этом руководстве могут не соответствовать вашему аппарату.
• Технические характеристики могут изменяться без предварительного уведомления.
Книга (10 кг (22 фунта) или менее), лист Размер оригинала (макс./мин.) При использовании стеклянной платформы:
При использовании автоматического подачи документов AF-VI:II:
При использовании стеклянной платформы: 10 кг (22 фунта) или менее При использовании автоматического подачи документов AF-VI:II:
Примерно 20 секунд (для A4/альбомная/100% коэффициент воспроизведения) Область печати (макс.) 291 мм × 425 мм (117/16" × 163/4") Коэффициент воспроизведения Увеличение: 50 - 200% Стандартный коэффициент воспроизведения (увеличение): 200%, 154%, 129%, 121% Стандартный коэффициент воспроизведения (уменьшение): 78%, 65%, 61%, 50% Margin+: 90 - 99% Скорость печати Примерно 60 - 130 страниц в минуту (пять шагов переменной скорости) Регулировка положения печати Вертикаль: ±15 мм (±19/32") Горизонталь: ±10 мм (±3/8") Подача чернил Полностью автоматическая (1000 мл на картридж) Подача/удаление шаблона Полностью автоматическая (примерно 215 листов на рулон) Емкость удаления шаблона 100 листов Интерфейс пользователя ЖК-сенсорная панель с индикаторами хода, фронтальное управление Дополнительные принадлежности Автоматический подачик документов AF-VI:II, цветной печатный барабан (Cylinder), печатный барабан (Cylinder) W A4 (Letter), широкий лоток приема, счетчик карт ключей, разделитель заданий, сортировщик TM2500, карта хранения документов DM-128CF, набор подачи карточек, набор подачи конвертов, подставка, держатель чернил/шаблона, сетевая карта RISO Источник питания EZ590U: 100-120/220-240V~, 50-60Hz<3.4A/1.6A> Размеры При использовании:

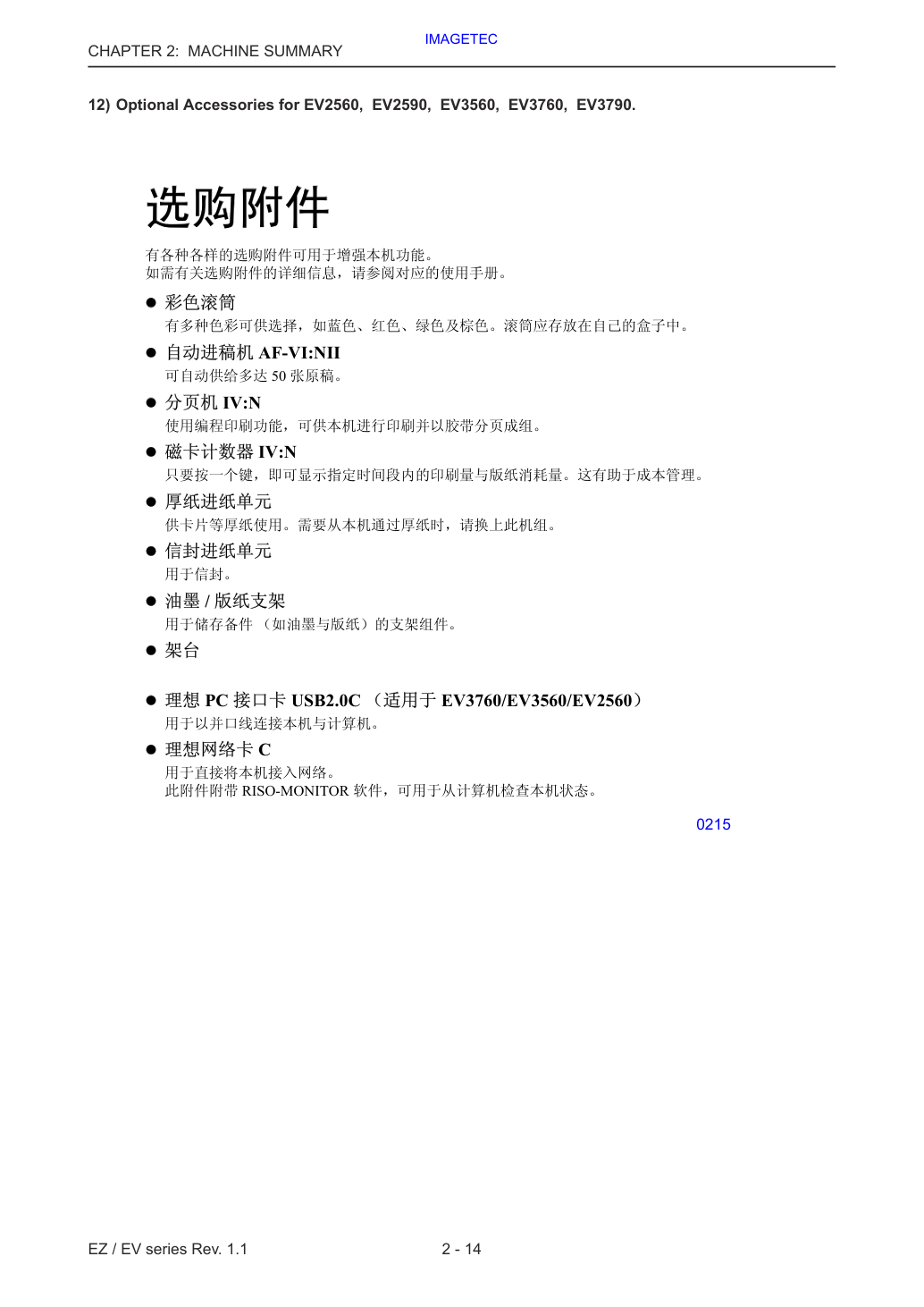

12. Дополнительные принадлежности для EV2560, EV2590, EV3560, EV3760, EV3790.
13. Технические характеристики: EV2560
14. Технические характеристики: EV2590
15. Технические характеристики: EV3560
16. Технические характеристики: EV3760
17. Технические характеристики: EV3790

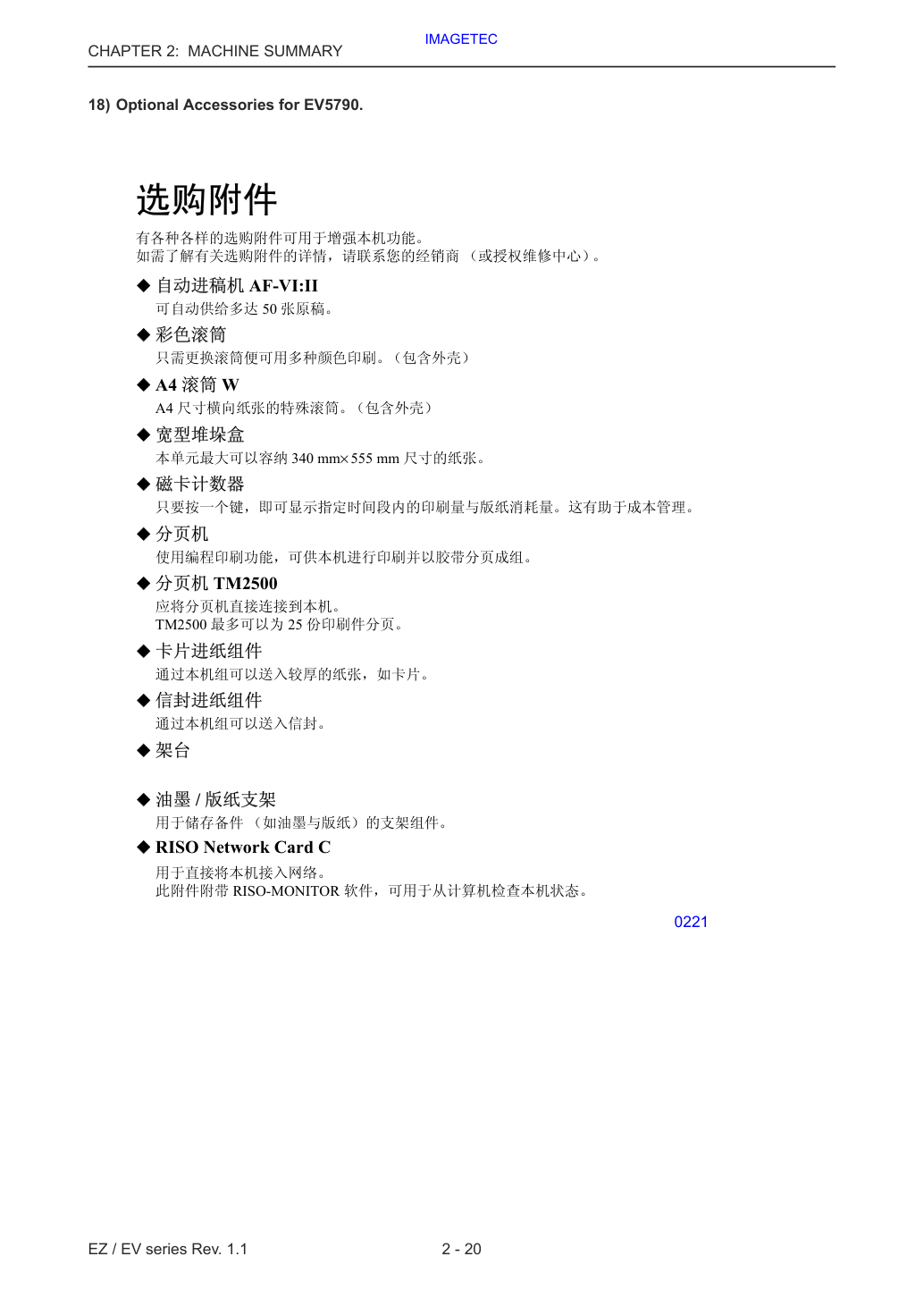

18. Дополнительные принадлежности для EV5790.
19. Технические характеристики: EV5790
2. Схема в разрезе
Подавайте бумагу из лотка подачи по одному листу за раз.
Останавливайте бумагу, поступающую с первой ступени подачи, и точно подавайте ее к печатному барабану и узлу прижима.
Прижимной ролик плотно прижимает бумагу к печатному барабану для печати.
Снимайте напечатанную бумагу с печатного барабана с помощью разделителя и подавайте ее в лоток приема бумаги.
Подавайте чернила из картриджа на поверхность печатного барабана для печати.
Зажимайте передний край шаблона на барабан.
Снимайте шаблон с печатного барабана после использования и выгружайте его в контейнер для удаления шаблонов.
Каретка лампы и каретка зеркала перемещаются, и блок CCD считывает оригинал на столе сканера.
Транспортируйте и создавайте шаблон с помощью термопечатающей головки, затем подавайте готовый шаблон на печатный барабан и разрезайте материал шаблона.
- Первая область подачи бумаги:
- Вторая область подачи бумаги:
- Секция прижима:
- Секция выброса бумаги:
- Печатный барабан:
- Узел зажима:
- Секция удаления оригинала:
- Секция плоского стола:
- Секция изготовления оригинала:
3. Общее описание операций
Установи оригинал и нажми клавишу Start.
Удали использованный оригинал с печатного барабана и отправь его в контейнер утилизации оригиналов.
Оригинал сканируется датчиком изображения (image sensor), и изображение передается на оригинал тепловой печатной головкой (thermal print head).
Изготовленный оригинал наматывается на печатный барабан и обрезается.
Бумага подается из лотка подачи бумаги по одному листу для печати. Напечатанная бумага выбрасывается на приемный лоток бумаги.
4. Общее описание операций подачи бумаги, печати и выброса бумаги.
1. Когда печатный барабан вращается, скребковый ролик (scraper roller) и
ролик захвата (pickup roller) также вращаются для подачи бумаги. Подушка отделения (stripper pad) позволяет пройти только одному листу во вторую зону подачи бумаги.
2. Бумага, поступившая из первой зоны подачи бумаги,
соприкасается с синхронизирующим роликом (timing roller) и направляющим роликом (guide roller), и временно останавливается. Это вызывает небольшое скручивание бумаги.
3. Синхронизирующий ролик (timing roller) и направляющий ролик (guide roller) начинают вращаться,
подавая бумагу в секцию прижима (pressure section).
Эта операция называется [Second paper feed]. Чтобы предотвратить натяжение на конце бумаги, скребковый ролик (scraper roller) и ролик захвата (pickup roller) свободно вращаются.
4. Когда бумага подается дальше из второй
зоны подачи бумаги, прижимной ролик (pressure roller) поднимается для зажима бумаги между барабаном и прижимным роликом для начала операции печати.
5. Напечатанная бумага удаляется с печатного барабана
разделителем (separator) и вентилятором отделения (separation fan). Когда прижимной ролик (pressure roller) поднимается, направляющий ролик (guide roller) также поднимается, чтобы предотвратить натяжение на конце бумаги.
6. Затем всасывающий вентилятор (suction fan) втягивает воздух, чтобы удерживать
бумагу прочно на транспортных ремнях (transfer belts) во время транспортировки в приемный лоток бумаги.
7. Следующий лист бумаги подается в первую зону
подачи бумаги, и направляющий ролик (guide roller) опускается для зажима с синхронизирующим роликом (timing roller).
5. Общее описание операций удаления оригинала, изготовления оригинала и загрузки оригинала.
- Зажимная пластина (clamp plate), удерживающая передний край оригинала, открывается и стержень отпуска оригинала (master release bar) поднимается, чтобы извлечь оригинал из-под зажимной пластины.
- Ролики удаления оригинала (master removal rollers) и печатный барабан вращаются, отделяя оригинал от печатного барабана и отправляя его в контейнер утилизации оригиналов.
- Движение прижимной пластины (compression plate) начинается, прижимая оригинал в контейнер утилизации оригиналов.

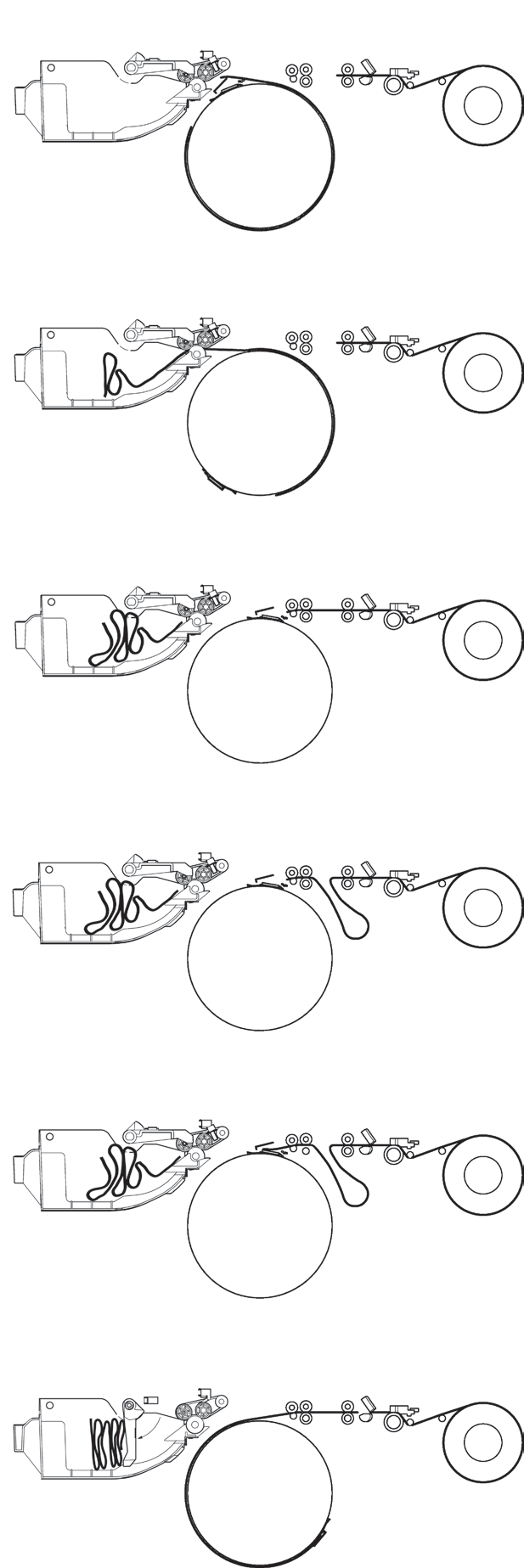

- ПЗС (CCD) считывает оригинал, и тепловая печатная головка (thermal print head) выжигает изображение на материал оригинала.
- Передний край оригинала подается на зажимную пластину (clamp plate) печатного барабана и передний край материала оригинала зажимается.
- Печатный барабан вращается, наматывая оригинал на него.
- Ножи (cutter) обрезают материал оригинала.
