1. Механизм сканирования оригинала

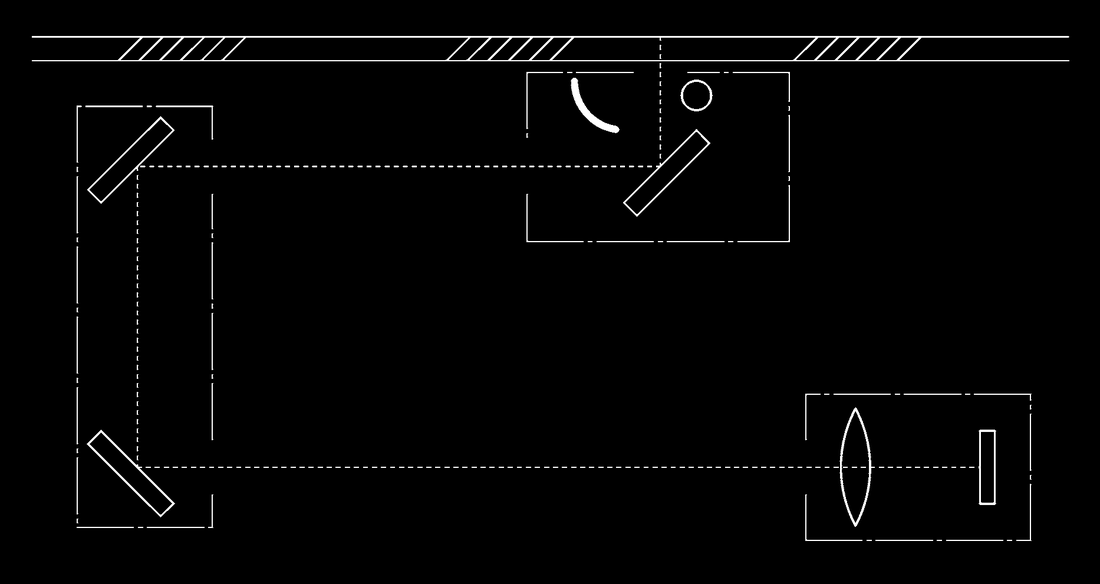

Сканер сканирует изображение оригинала посредством трёх подвижных зеркал, отражающих изображение на неподвижную позицию CCD.
Изображение на оригинале освещается люминесцентной лампой и рефлектором, а три зеркала захватывают изображение.
Три зеркала, зеркало №1, №2 и №3, отражают изображение на CCD в указанном порядке.
Эти три зеркала смонтированы на двух кареках. Первая каретка — это каретка Lamp (лампы), на которой смонтированы люминесцентная лампа, рефлектор, инвертор лампы и зеркало №1. Вторая — каретка Mirror (зеркала), на которой смонтированы зеркала №2 и №3.
Обе каретки приводятся в движение главным двигателем FB Read pulse motor через Wire spool pulley (шкив катушки провода) и провод. Провод синхронизирован спереди и сзади для прямолинейного скольжения двух кареток без перекоса.
Привод главного двигателя FB Read pulse motor передаётся на передний и задний Wire spool pulleys (шкивы катушки провода) через Timing belts 1 и 2 (ременные передачи 1 и 2) и два понижающих шкива для скольжения двух кареток.
Шкив 1 и шкив 2 каретки Mirror (зеркала) зацеплены таким образом, чтобы расстояние перемещения каретки Mirror составляло половину расстояния перемещения каретки Lamp. Это обеспечивает постоянное расстояние между оригиналом и CCD на протяжении всего процесса сканирования.
Если это фиксированное расстояние между оригиналом и CCD изменяется во время сканирования, отсканированное изображение теряет фокус и становится нечётким.

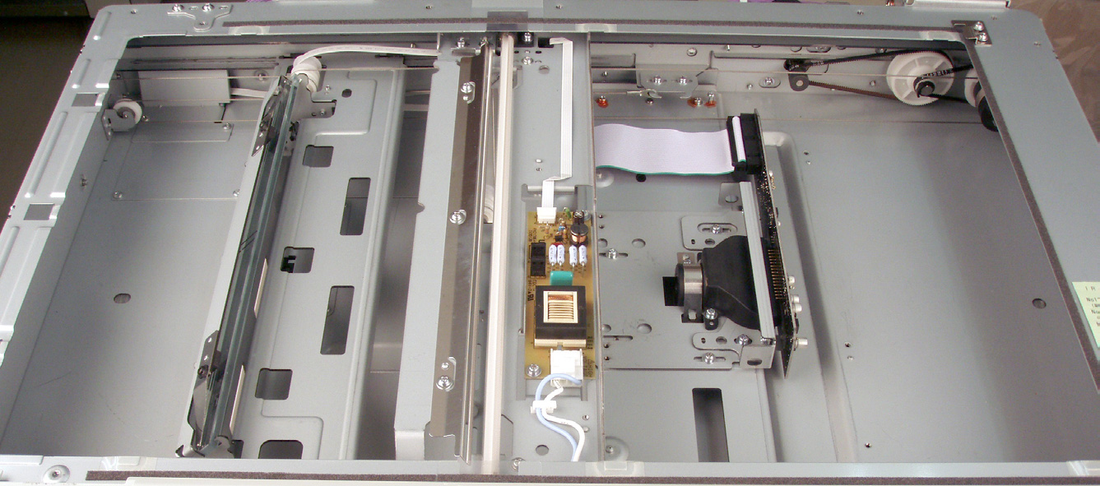

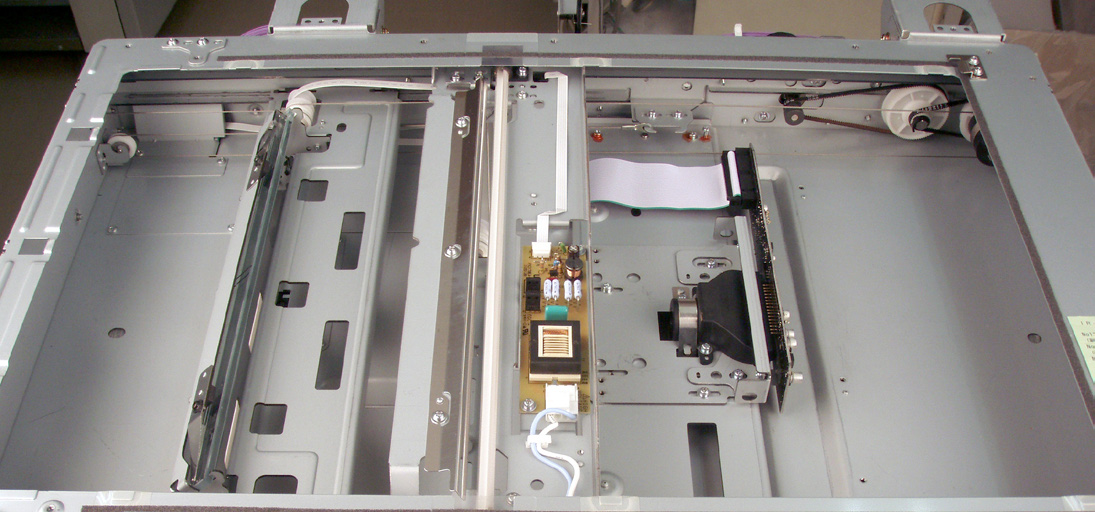

На фотографии показаны крышки сканера и предметное стекло Stage glass в снятом состоянии.
2. Инициализирующее движение Flatbed
Инициализация выполняется в следующих ситуациях для приведения блока Flatbed в домашнее положение.
- Когда включается питание машины.
- При выходе из режима ожидания (пробуждение).
- Когда нажимается кнопка RESET.
10 мм в направлении сканирования. Затем главный двигатель FB Read pulse motor вращается в обратном направлении для возврата каретки до момента, когда датчик HP обнаружит каретку, и останавливается после перемещения каретки на 10 мм от обнаруженной позиции (домашняя позиция).
- Если какое-либо из трёх вышеуказанных действий выполняется, когда датчик FB/AF HP обнаруживает каретку Lamp, главный двигатель FB Read pulse motor вращается в направлении сканирования на 15 мм для вывода каретки Lamp из зоны обнаружения датчика. Затем главный двигатель FB Read pulse motor вращается в направлении возврата до момента, когда датчик снова обнаружит каретку Lamp, а затем продолжает движение до тех пор, пока каретка Lamp не переместится на 10 мм дальше от обнаруженной позиции, и останавливается. Это домашняя позиция каретки Lamp.
- Если какое-либо из трёх вышеуказанных действий выполняется, когда датчик FB/AF HP не обнаруживает каретку Lamp, главный двигатель FB Read pulse motor вращается в обратном направлении для перемещения каретки назад на 10 мм и останавливается. Если датчик HP обнаруживает каретку во время этого движения, происходит инициализирующее движение, объяснённое в предыдущем абзаце (1). Если каретка не была обнаружена во время обратного движения на 10 мм, главный двигатель FB Read pulse motor вращается в прямом направлении для перемещения каретки
3. Механизм обнаружения оригинала на предметном стекле Stage Glass
Датчик обнаружения оригинала FB проверяет наличие оригинала на предметном стекле Stage glass. Как только крышка Stage cover закрывается наполовину, блокируя световой путь к датчику крышки Stage cover, датчик обнаружения оригинала FB проверяет наличие оригинала на предметном стекле Stage glass.
Если датчик обнаружения оригинала FB получает свет (оригинал присутствует), при половинном закрытии крышки Stage cover индикация на операционной панели изменяется на [Master Making] (создание оригинала) и происходит инициализирующее движение. Затем выполняются регулировка смещения, регулировка усиления, компенсация затемнения и регулировка автоматического управления базой. Каретка Lamp переводится в позицию ожидания сканирования с включённой лампой сканера. Если в течение 60 секунд нажимается клавиша Start, начинается операция сканирования.
Если клавиша Start не нажимается в течение 60 секунд, лампа сканера выключается и каретка Lamp возвращается в домашнюю позицию.
4. Автоматическое управление базой FB (Auto-Base-Control)
Когда оригинал установлен и крышка Stage cover закрыта, и если плотность сканирования оригинала установлена на AUTO, выполняется автоматическое управление базой, объяснённое ниже.
С оригиналом, установленным на столе сканера, и когда датчик крышки Stage cover обнаруживает закрытие крышки Stage cover, или когда нажимается клавиша Start, главный двигатель FB Read pulse motor вращается в направлении сканирования. На расстоянии 10 мм после выхода каретки Lamp из датчика FB/AF HP каретка Lamp останавливается на очень короткий период и выполняется компенсация чёрного затемнения, затем включается лампа сканера. С расстояния 44 мм от датчика FB/AF HP выполняется компенсация белого затемнения. Сканер перемещается ещё на 23 мм (10 мм внутри от переднего края оригинала) и выполняется первое сканирование автоматического управления базой. Ещё два сканирования автоматического управления базой выполняются каждый раз, когда каретка Lamp перемещается на 2,5 мм в направлении сканирования. (Всего выполняется 3 сканирования автоматического управления базой.) Во время сканирования автоматического управления базой CCD считывает плотность цвета фона оригинала.
Главный двигатель FB Read pulse motor затем вращается в обратном направлении для возврата каретки Lamp в позицию ожидания сканирования и начинается сканирование оригинала.
5. Движение сканирования FB
Когда нажимается клавиша Start, главный двигатель FB Read pulse motor активируется для перемещения каретки Lamp в направлении сканирования. После пропуска верхних 4 мм оригинала сигнал чтения включается и начинается операция сканирования оригинала.
После сканирования на определённое установленное расстояние лампа сканера выключается для завершения операции сканирования.
Каретка Lamp возвращается в домашнюю позицию после завершения операции сканирования.
1. Снятие блока сканера
- Выключите питание машины и снимите следующие крышки.
- Снимите следующие компоненты.
- Отсоедините разъём Relay PCB (печатная плата реле).
- Отсоедините разъём главного двигателя FB Read pulse motor.
- Отсоедините разъём жгута провода сканера (плоский кабель) от печатной платы Mechanical control PCB.
- Снимите винты (винты M4 x 8; 6 шт.) крепления кронштейна сканера Scanner bracket к машине и поднимите и снимите блок сканера. (Это примерно 10 килограмм прецизионный компонент. Обращайтесь осторожно.)
- При замене на новый блок сканера убедитесь в снятии большого винта, который фиксирует каретку Mirror (зеркала) на блоке сканера для целей транспортировки.

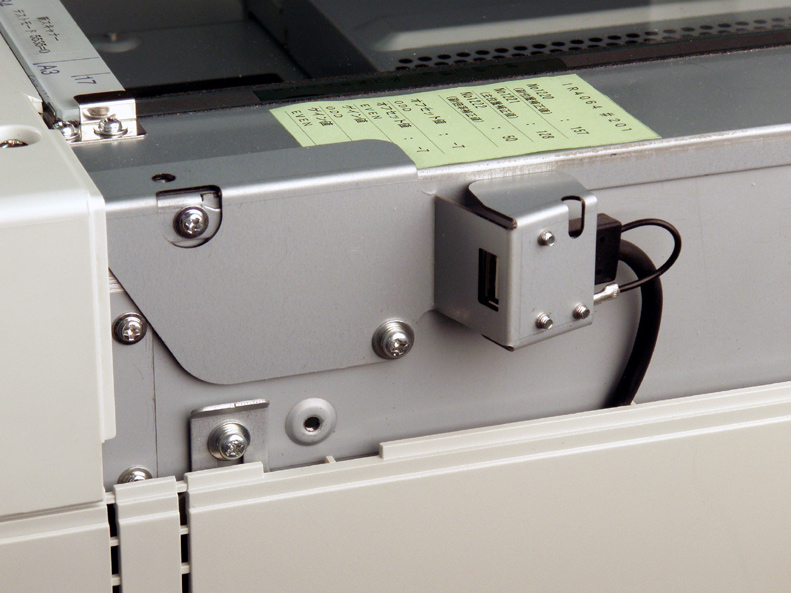

- Перед установкой нового блока сканера на машину запишите информацию с информационного ярлыка, расположенного в верхнем правом углу блока сканера, в котором указаны необходимые параметры режима тестирования Test Mode для блока сканера.
Фиксированная позиция фиксирующего винта Материал поглощения вибрации Блок сканера Отверстие для фиксирующего винта Каретка Mirror (зеркала) Блок сканера При замене на новый блок сканера убедитесь в снятии большого винта, который фиксирует каретку Mirror (зеркала) на блоке сканера для целей транспортировки.

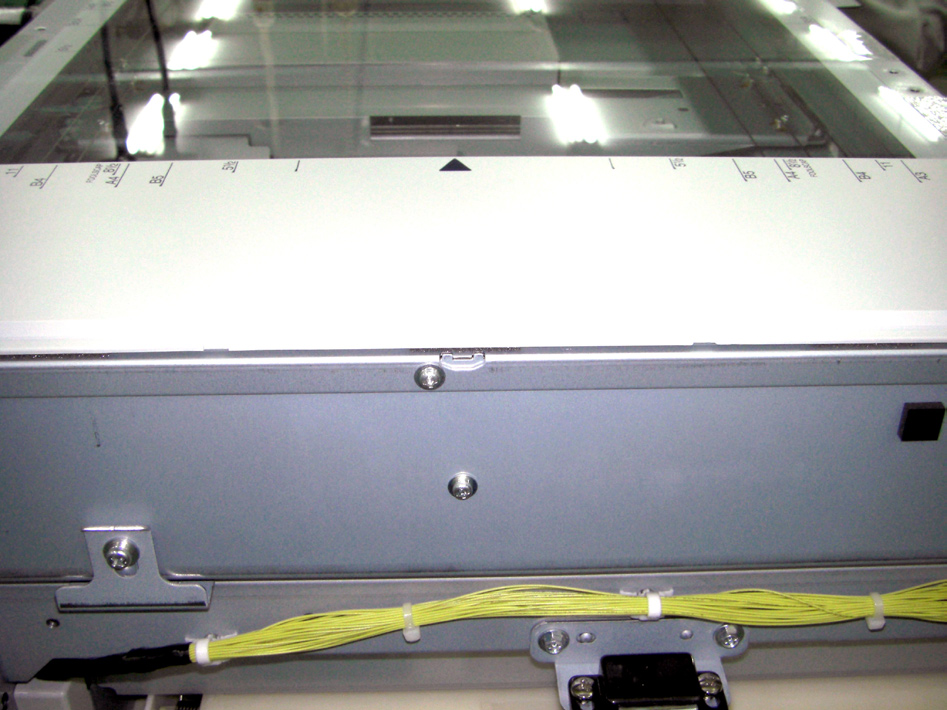

2. Снятие стекла сканирования (Stage Glass)
- Выключите питание машины и снимите следующие крышки.

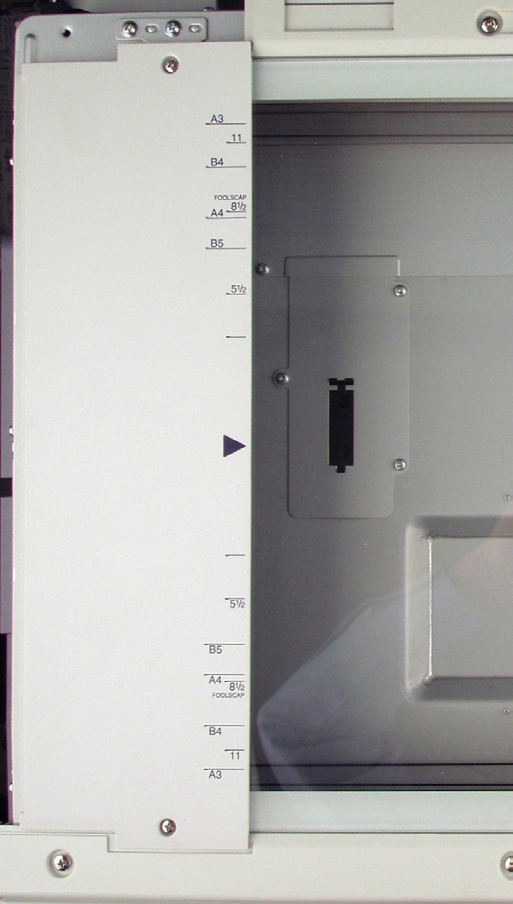

- Снимите два плечевых винта (Shoulder screws) и извлеките оригинальный упор (Original stopper).
- Снимите пластинчатые пружины F и R, открутив винты (M3 x 6 винты; по 2 шт.).
- Поднимите и снимите стекло сканирования (Stage glass).
- Положите стекло сканирования на узел сканера (Scanner unit).
- Установите оригинальный упор (Original stopper).
- Сдвиньте стекло сканирования к оригинальному упору (Original stopper).
- Установите пластинчатые пружины F и R, плотно прижав их к стеклу сканирования, и зафиксируйте винтами.
- Переустановите крышки (covers).

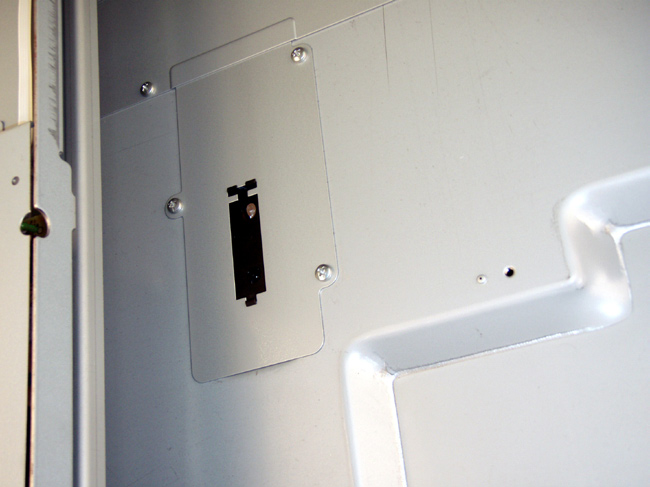

3. Снятие датчика обнаружения оригинала FB (FB Original Detection Sensor)
- Выключите питание машины и снимите стекло сканирования (Stage glass).
- Открутите винты (M3 x 6 винты; 3 шт.), поднимите крышку датчика (Sensor cover), отсоедините разъем датчика и снимите крышку датчика с установленным на ней датчиком обнаружения оригинала FB.
- Разъедините зажимы (3 места) на датчике обнаружения оригинала FB от крышки датчика (Sensor cover) для снятия датчика обнаружения оригинала FB.

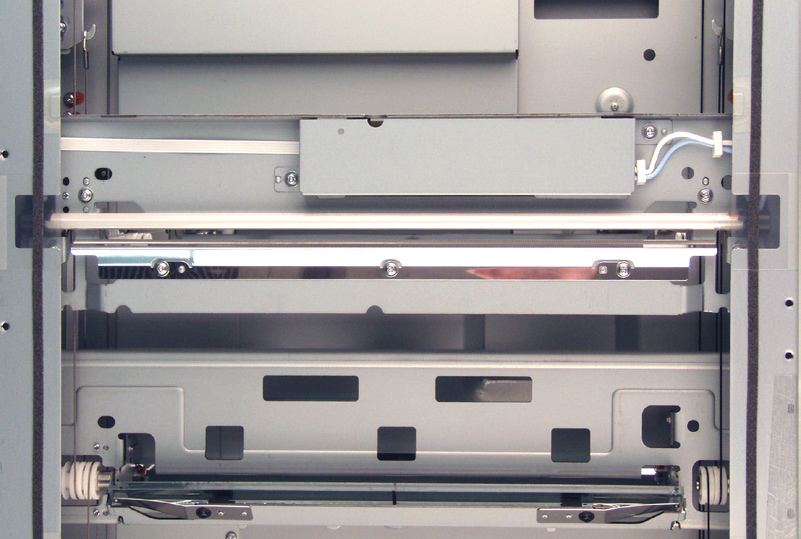

4. Снятие лампы сканера (Scanner Lamp)
- Запустите режим тестирования № 287 (позиционирование при замене лампы сканера) и выключите питание машины.
- Снимите стекло сканирования (Stage glass).
- Откройте винты (M3 x 6 винты; 2 шт.) и снимите крышку инвертора (Inverter cover).
- Отсоедините жгут проводов (Wire harness) к лампе сканера от зажимов шнура (Cord clamps) (2 места) и отсоедините разъем от инвертора (Inverter).
- Приподняв пленку в вырезной части узла сканера (Scanner unit), откройте винты (M3 x 6 винт; по 1 шт. с каждой стороны) и снимите лампу сканера (Scanner lamp).

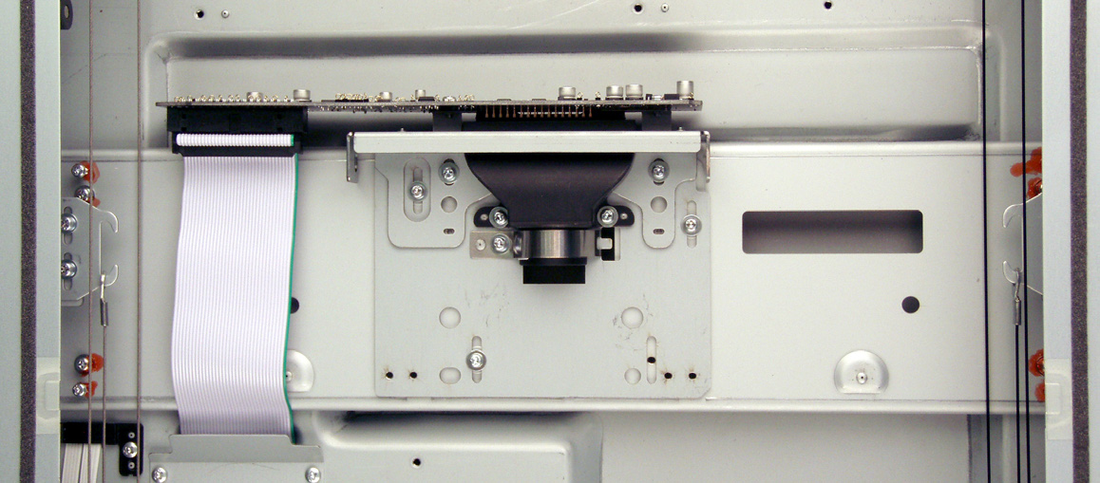

5. Снятие узла ПЗС-матрицы (CCD Unit)
Для предотвращения повреждений печатной платы ПЗС-матрицы (CCD PCB) надежно поддерживайте плату рукой при подключении или отключении кабеля ПЗС-матрицы к плате.
- Выключите питание машины и снимите стекло сканирования (Stage glass).
- Откройте винты (M3 x 6 винты; 4 шт.) и снимите крышку ПЗС-матрицы (CCD cover).
- Отсоедините кабель ПЗС-матрицы (CCD cable) от печатной платы ПЗС-матрицы (CCD PCB), надежно поддерживая плату рукой.
- Откройте винты (M3 x 6 винты; 3 шт.) и снимите узел ПЗС-матрицы (CCD unit).
- Замещающий узел ПЗС-матрицы поставляется предварительно отрегулированным на заводе с кронштейнами позиционирования (Positioning brackets), прикрепленными с левой и правой сторон узла для надлежащего позиционирования. Поэтому совместите отверстия кронштейнов позиционирования (Positioning brackets) с штифтами позиционирования (positioning pins) узла сканера (Scanner unit) и закрепите узел ПЗС-матрицы с помощью трех винтов.
- После прочного завинчивания узла ПЗС-матрицы на узел сканера отверните и снимите кронштейны позиционирования (Positioning brackets) с левой и правой сторон узла ПЗС-матрицы.
- Подсоедините кабель ПЗС-матрицы (CCD cable) к печатной плате ПЗС-матрицы (CCD PCB), надежно поддерживая плату рукой.

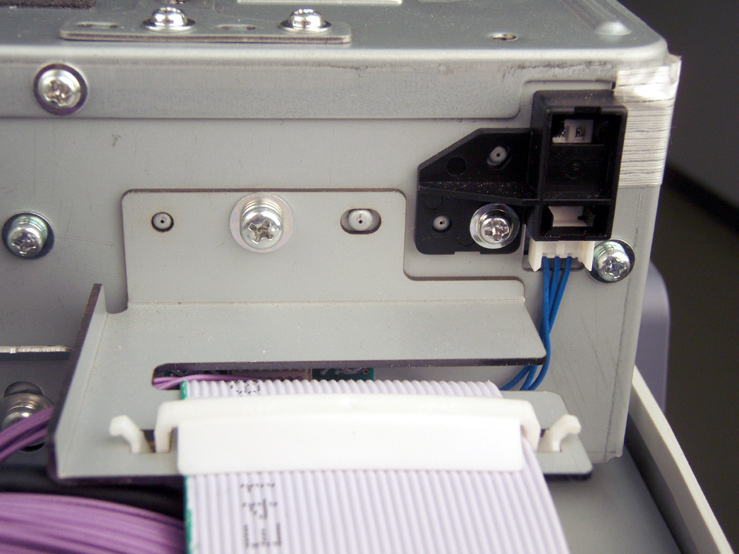

6. Снятие датчика FB/AF HP (FB/AF HP Sensor)
- Выключите питание машины и снимите крышку сканера (Scanner cover) (подача бумаги).
- Снимите датчик FB/AF HP вместе с кронштейном датчика (Sensor bracket) из узла сканера (Scanner unit), открутив винт (M3 x 6 винт; 1 шт.), и отсоедините разъем к датчику FB/AF HP.
- Разъедините зажимы на датчике FB/AF HP от кронштейна датчика (Sensor bracket) для снятия датчика FB/AF HP.

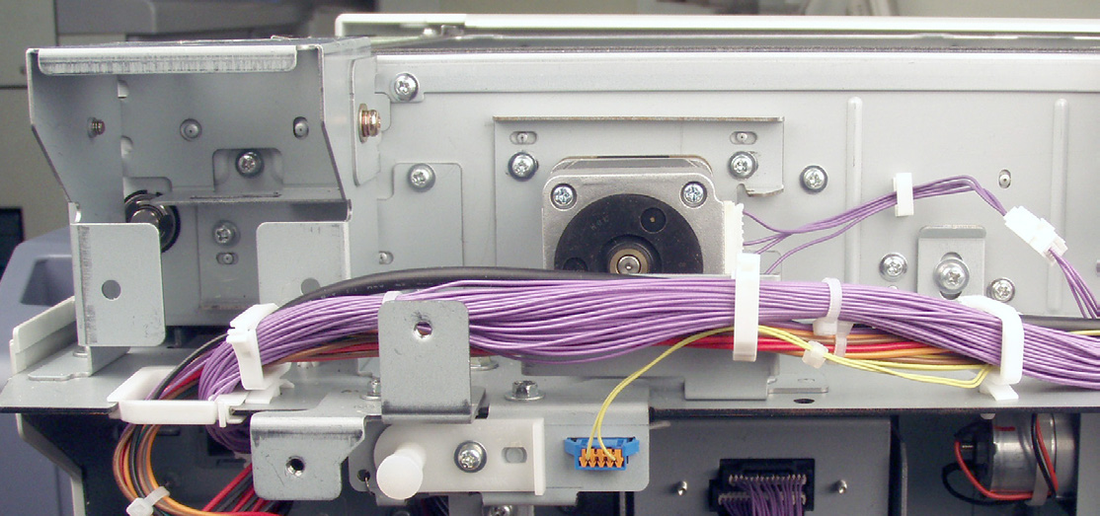

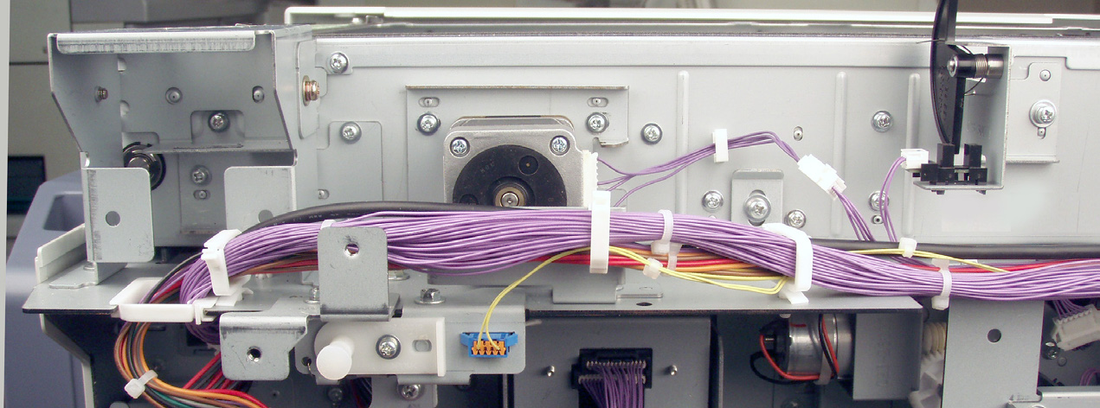

7. Снятие двигателя импульса считывания FB (FB Read Pulse Motor)
Инструкции по сборке см. на следующей странице.
- Выключите питание машины и снимите стекло сканирования (Stage glass).
- Снимите кронштейн проводки (Wire bracket), открутив винт (M4 x 8 винт; 1 шт.).
- Откройте монтажные винты (M3 x 6 винты; 4 шт.) кронштейна крепления двигателя импульса считывания FB, отсоедините ремень синхронизации (Timing belt), расположенный внутри узла сканера (Scanner unit), и снимите двигатель импульса считывания FB с прикрепленным кронштейном монтажа.
- Снимите двигатель импульса считывания FB с кронштейна монтажа, открутив винты (M3 x 6 винты; 2 шт.).
- Ослабьте 4 винта, обозначенные 4 красными стрелками, затем потяните кронштейн промежуточного шкива (Intermediate pulley bracket) в направлении, указанном черными стрелками на фотографиях ниже, чтобы создать надлежащее натяжение ремня синхронизации (Timing belt), затем затяните 4 винта.

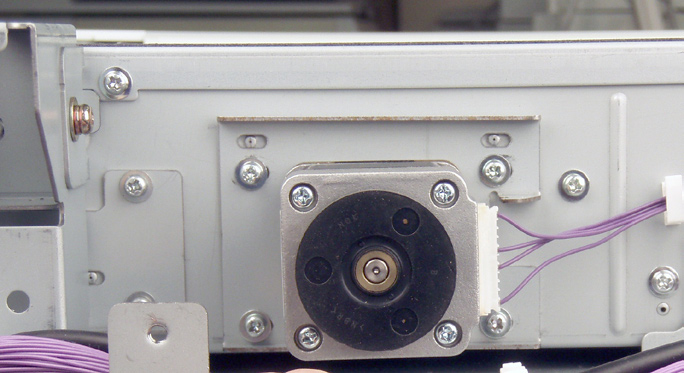

- Ослабьте 4 винта, обозначенные 4 красными стрелками, затем потяните кронштейн двигателя (Motor bracket) в направлении, указанном черными стрелками на фотографиях ниже, чтобы создать надлежащее натяжение ремня синхронизации (Timing belt), затем затяните 4 винта.

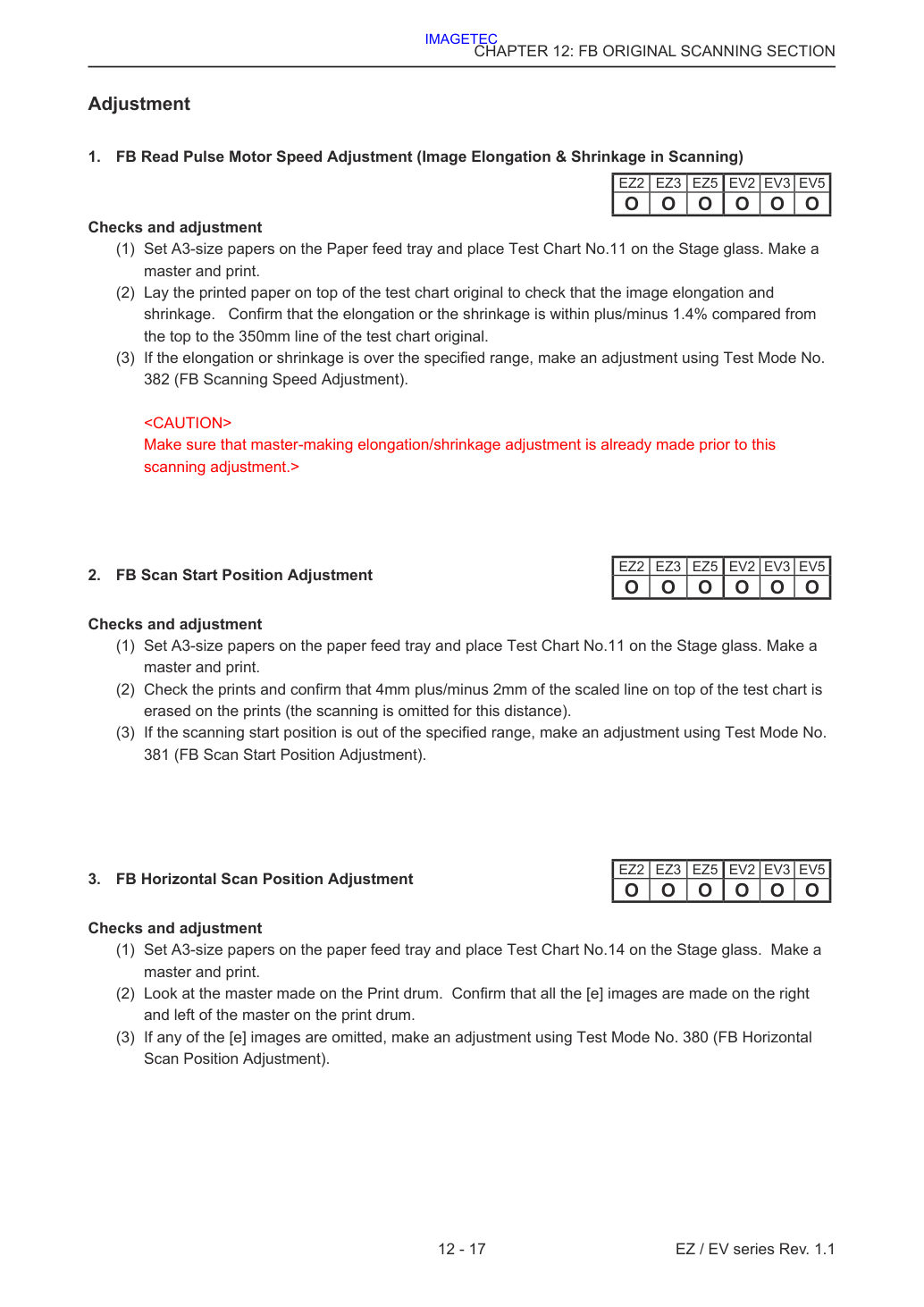

1. Регулировка скорости двигателя импульса считывания FB (удлинение и сжатие изображения при сканировании)
- Положите бумагу размера A3 на лоток подачи бумаги (Paper feed tray) и поместите тестовую таблицу № 11 на стекло сканирования (Stage glass). Создайте оригинал и напечатайте.
- Положи отпечатанную бумагу поверх оригинала тестовой карты и проверь удлинение и сжатие изображения. Убедись, что удлинение или сжатие в пределах плюс/минус 1,4% от верхней части до линии 350мм тестовой карты оригинала.
- Если удлинение или сжатие превышает допустимый диапазон, произведи регулировку с использованием Test Mode No.
2. Регулировка позиции FB Scan Start Position
- Установи бумагу формата A3 в лоток подачи бумаги и положи Test Chart No.11 на Stage glass. Создай оригинал и печать.
- Проверь отпечатки и убедись, что 4мм плюс/минус 2мм масштабной линии на верхней части тестовой карты стёрты на отпечатках (сканирование пропущено на этом расстоянии).
- Если позиция начала сканирования FB выходит за допустимый диапазон, произведи регулировку с использованием Test Mode No.
3. Регулировка горизонтальной позиции FB Horizontal Scan Position
- Установи бумагу формата A3 в лоток подачи бумаги и положи Test Chart No.14 на Stage glass. Создай оригинал и печать.
- Посмотри на оригинал, изготовленный на Print drum. Убедись, что все изображения [e] созданы справа и слева от оригинала на печатном барабане.
- Если какие-либо изображения [e] пропущены, произведи регулировку с использованием Test Mode No. 380 (FB Horizontal
