1. Механизм 2-й подачи бумаги (Second Paper Feed Mechanism)
Во время печати кулачок зубчатой шестерни сектора (Sector gear cam) и кулачок синхронизации (Timing cam) вращаются в направлении против часовой стрелки.
Натяжение пружины зубчатой шестерни сектора (Sector gear spring) прижимает толкатель кулачка сектора (Sector gear cam follower) на узле зубчатой шестерни сектора (Sector gear assembly) к кулачку сектора. Скользя по кулачку сектора, узел зубчатой шестерни сектора совершает маятниковое (качающееся) движение при вращении кулачка сектора. Зубчатая шестерня сектора передает привод на шестерню синхронизации (Timing gear).
Шестерня синхронизации (Timing gear) имеет встроенную муфту для привода ролика синхронизации (Timing roller) только при вращении шестерни в направлении против часовой стрелки при часовом движении зубчатой шестерни сектора.
Благодаря односторонней муфте на шестерне синхронизации ролик синхронизации остается неподвижным, когда зубчатая шестерня сектора движется в направлении против часовой стрелки, поворачивая шестерню синхронизации по часовой стрелке.
Чтобы обеспечить мгновенную остановку ролика синхронизации при завершении вращения шестерни синхронизации против часовой стрелки, пружина нагрузки (Load spring) установлена на стороне оператора ролика синхронизации для торможения ролика синхронизации.
Ролик направляющей (Guide roller) получает привод вращения непосредственно от ролика синхронизации. Пружина прижима ролика направляющей (Guide roller pressure spring) прижимает ролик направляющей вниз к ролику синхронизации для обеспечения контакта. При контакте ролик направляющей вращается, когда вращается ролик синхронизации. Когда кулачок синхронизации (Timing cam) нажимает на узел рычага-G (G-lever assembly) вниз, ролик направляющей поднимается и отсоединяется от ролика синхронизации.
Во время печати по мере подачи бумаги из 1-й зоны подачи на 2-ю зону подачи ролик направляющей находится в контакте с роликом синхронизации и неподвижен.
По мере поступления бумаги оба ролика — синхронизации и направляющей — вращаются, чтобы зажать бумагу между собой и передать ее на зону печатного барабана (Print drum area) для печати.
Во время печати по мере завершения вращения ролика синхронизации ролик направляющей поднимается, чтобы отсоединиться от ролика синхронизации и позволить бумаге пройти дальше в зону печати без сопротивления.
Когда 1-я операция подачи завершается, вращение кулачка зубчатой шестерни сектора поворачивает узел зубчатой шестерни сектора в направлении по часовой стрелке. Поворот зубчатой шестерни сектора по часовой стрелке приводит в действие ролик синхронизации.
Ролик синхронизации приводит ролик направляющей с зажатой между ними бумагой, отправляя бумагу в зону печати.

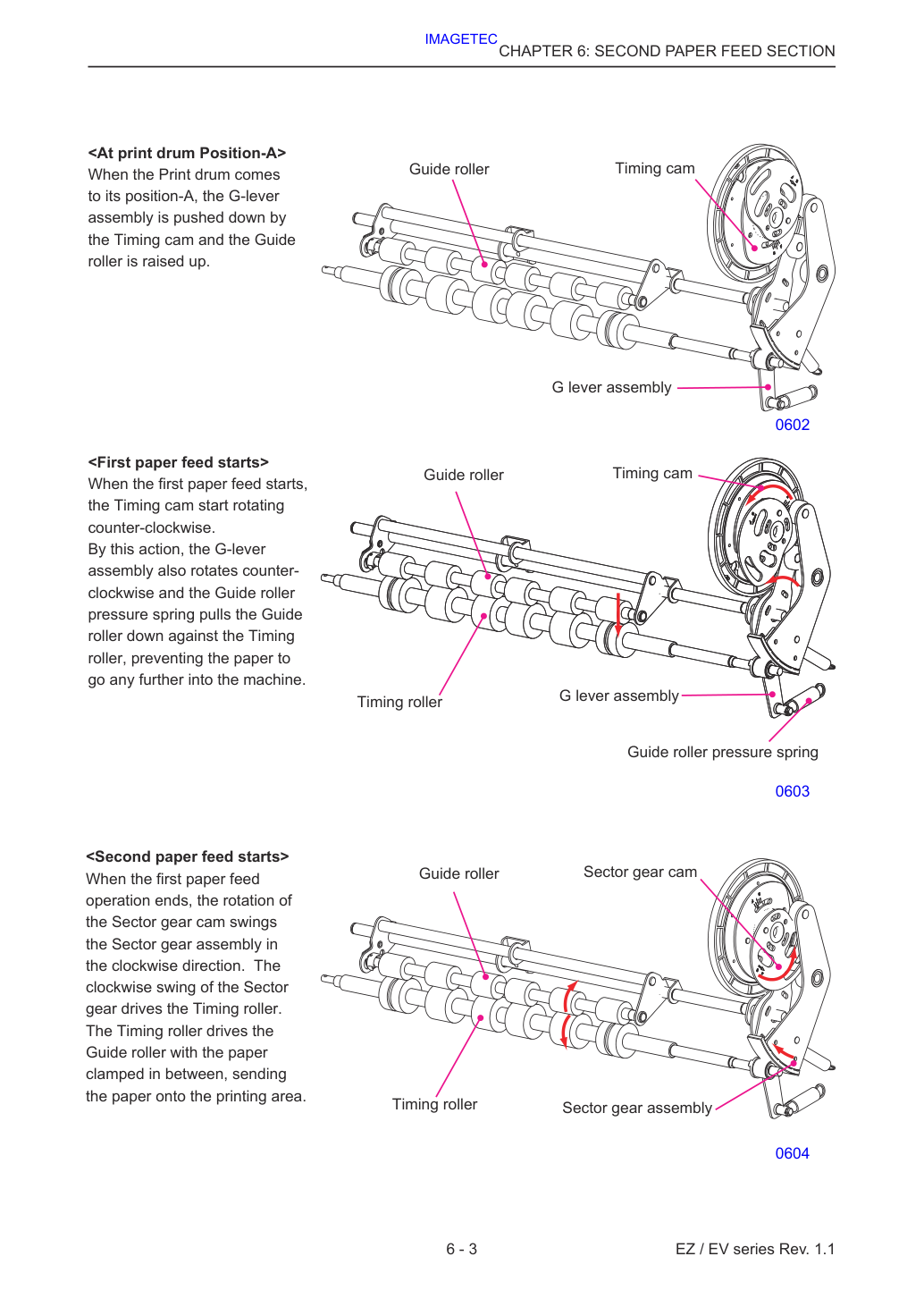

Когда печатный барабан достигает Положение-A (Position-A), узел рычага-G нажимается вниз кулачком синхронизации и ролик направляющей поднимается вверх.
Когда начинается 1-я подача, кулачок синхронизации начинает вращаться против часовой стрелки.
При этом узел рычага-G также вращается против часовой стрелки и пружина прижима ролика направляющей прижимает ролик направляющей вниз к ролику синхронизации, препятствуя дальнейшему прохождению бумаги в машину.
2. Управление вертикальной позицией печати (Vertical Print Position Control)
Нажатие кнопки ↑ или ↓ клавиши позиции печати (print position key) на панели управления активирует шаговый двигатель вертикальной позиции печати (Vertical print positioning pulse motor). Вращение шагового двигателя вертикальной позиции печати раскачивает узел вертикальной позиции печати (Vertical print positioning assembly) либо по часовой, либо против часовой стрелки с осью на валу кулачка (Cam shaft). Движение узла вертикальной позиции печати вращает планетарную шестерню (Planetary gear). Планетарная шестерня затем вращает внешнюю шестерню вертикальной позиции (Outer vertical positioning gear). Вращение внешней шестерни вертикальной позиции смещает положение кулачка синхронизации и кулачка зубчатой шестерни сектора относительно печатного барабана, вызывая изменение вертикальной позиции печати на бумаге.
Вертикальная позиция по умолчанию (home) проверяется датчиком HP вертикальной позиции печати (Vertical print positioning HP sensor).
Нажатие клавиши ↑ на панели управления (печать изображения вверх / print image up) При нажатии клавиши шаговый двигатель вертикальной позиции печати перемещает узел вертикальной позиции печати в направлении против часовой стрелки и внешнюю шестерню вертикальной позиции по часовой стрелке. Кулачок зубчатой шестерни сектора, ввинченный во внешнюю шестерню вертикальной позиции, также меняет свое положение по часовой стрелке вместе с внешней шестерней вертикальной позиции.
Учитывая, что внешняя шестерня вертикальной позиции и кулачок зубчатой шестерни сектора вращаются против часовой стрелки во время печати, кулачок зубчатой шестерни сектора, смещенный по часовой стрелке от исходной позиции, задерживает время начала вращения ролика синхронизации. Время подачи бумаги в зону печати задерживается и позиция печати на бумаге смещается вверх.
Нажатие клавиши ↓ на панели (печать изображения вниз / print image down) При нажатии клавиши шаговый двигатель вертикальной позиции печати перемещает узел вертикальной позиции печати в направлении по часовой стрелке и внешнюю шестерню вертикальной позиции против часовой стрелки. Кулачок зубчатой шестерни сектора, ввинченный во внешнюю шестерню вертикальной позиции, также меняет свое положение против часовой стрелки вместе с внешней шестерней вертикальной позиции. Учитывая, что внешняя шестерня вертикальной позиции и кулачок зубчатой шестерни сектора вращаются против часовой стрелки во время печати, кулачок зубчатой шестерни сектора, смещенный против часовой стрелки от исходной позиции, ускоряет время начала вращения ролика синхронизации. Время подачи бумаги в зону печати начинается раньше и позиция печати на бумаге смещается вниз.

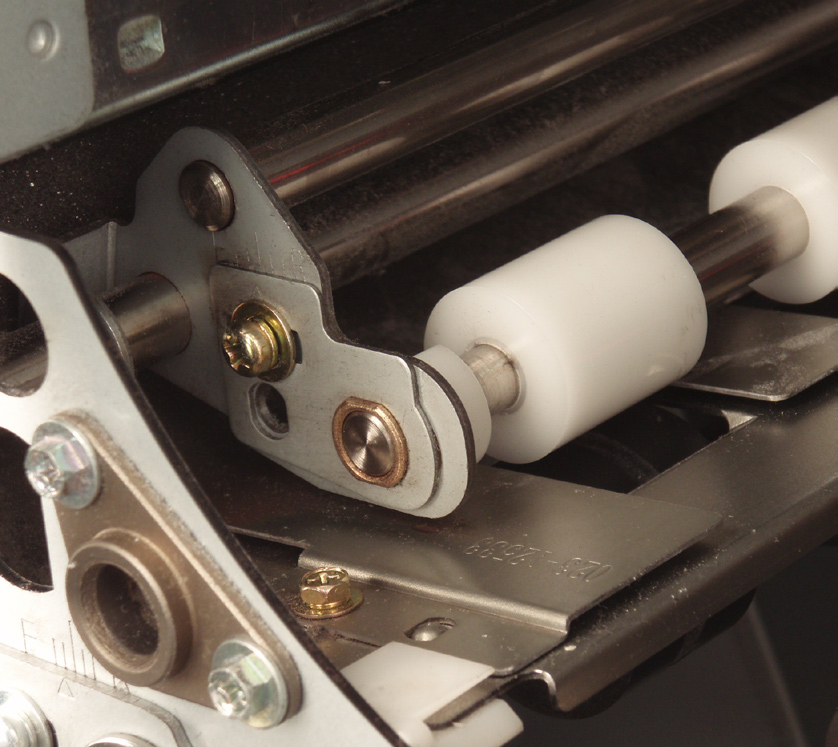

1. Снятие ролика направляющей (Guide roller)
[ Предупреждение при сборке ] Убедись, что стопорное кольцо (Snap ring) входит в паз ролика направляющей, иначе стопорное кольцо деформируется и может потребоваться замена.
- Вытащи печатный барабан и выключи питание машины.
- Удали стопорное кольцо и металлическую втулку (Metal bushing), затем удали ролик направляющей из машины.

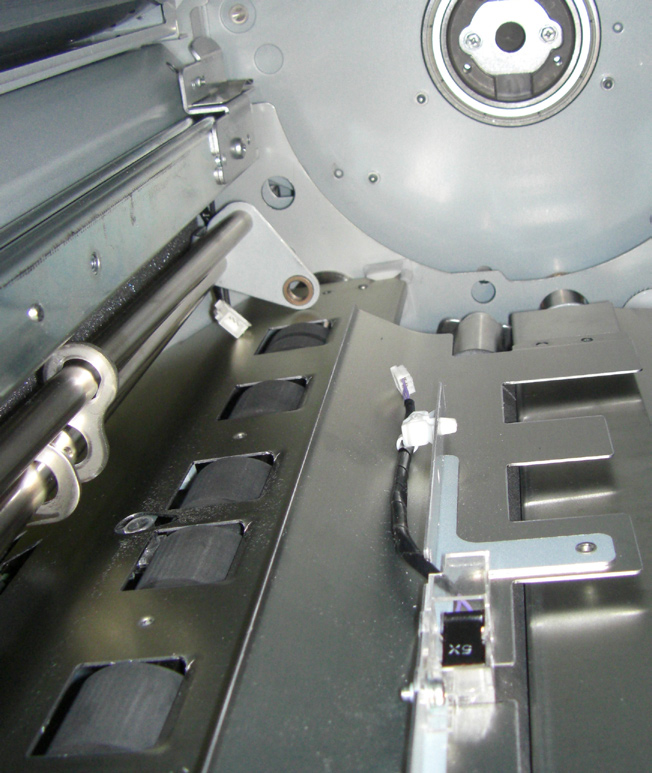

2. Снятие датчика бумаги (Paper Sensor)

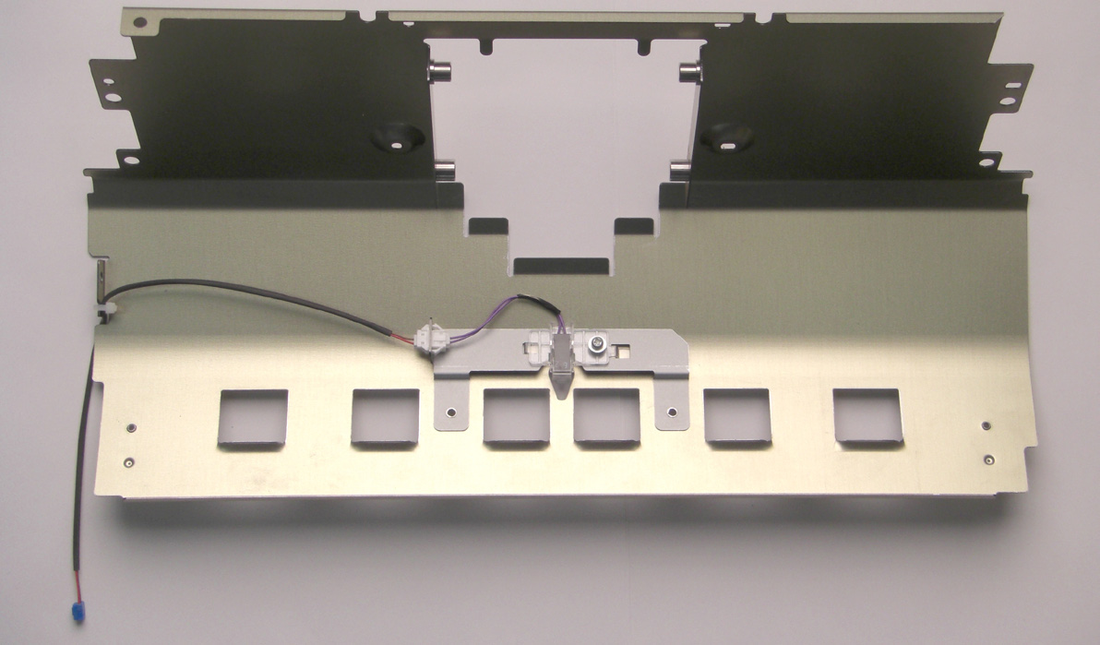

На этом рисунке показано, что разъем отключен и пластина направляющей верхняя (Guide plate (upper)) уже снята на предыдущем рисунке.
- Удали печатный барабан из машины и выключи питание машины.
- Удали ролик направляющей.
- Отверни винты (винт M3 x 8: 2 шт.) и отсоедини разъём для снятия направляющей пластины (верхняя).
Обратись к 4 фотографиям на странице 6-9 для получения дополнительных сведений.
- Опустите лоток подачи бумаги (Paper feed tray) полностью вниз и отключите питание машины.
- Опусти фиксирующую ручку для разблокировки узла Stripper (съёмник).
- Нажми на рычаг отпуска Stripper и извлеки узел Stripper из машины.
- Отверни винты (винт M4 x 8; 2 шт.) и снеми заднюю крышку Stripper.

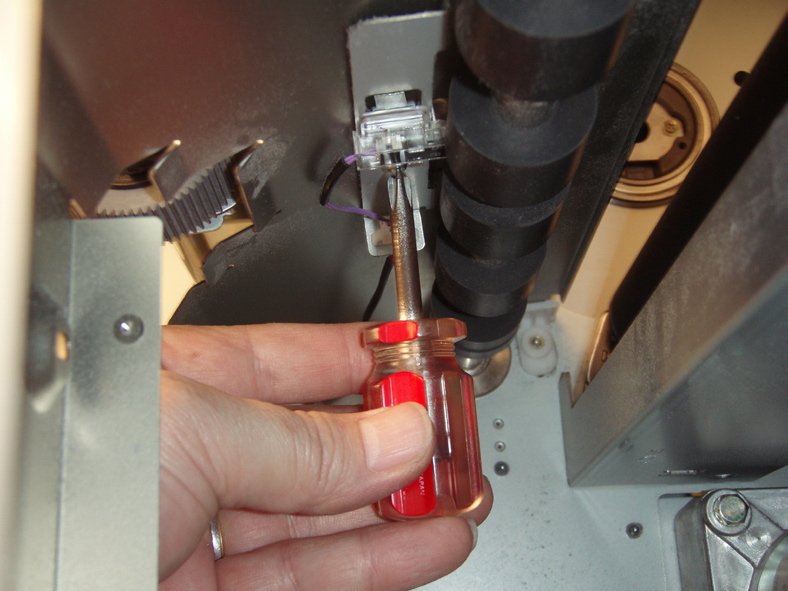

- Помести руку в направляющую пластину, отверни винт (винт M3 x 8; 1 шт.), отсоедини разъём и извлеки датчик Paper feed (send) вместе с кронштейном.

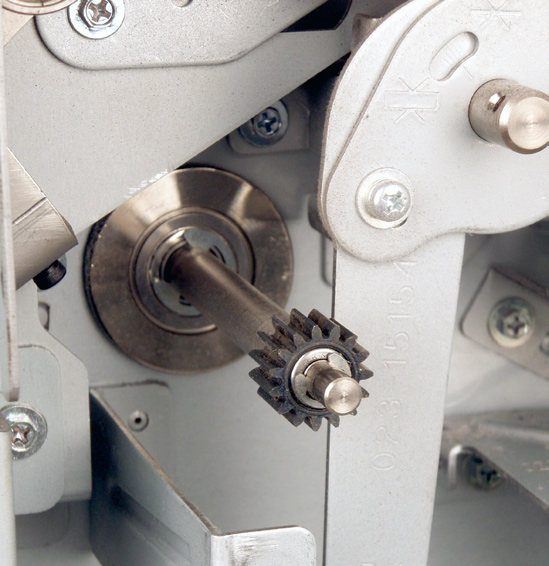

3. Снятие ролика синхронизации (Timing roller)
- Не снимай пластину подшипника Timing roller. Если она снята ошибочно, обеспечь достаточный зазор между шестерней Timing gear и шестерней Sector gear, потянув пластину подшипника Timing roller по диагонали вниз в направлении влево-вниз.
- Извлеки печатный барабан (Print drum) и выключи питание машины.
- Снеми заднюю крышку (Rear cover).
- Откройте пластину поддержки PCB узла управления (Mechanical control PCB).
- Снеми пружину шестерни Sector gear и пружину прижима ролика Guide roller.

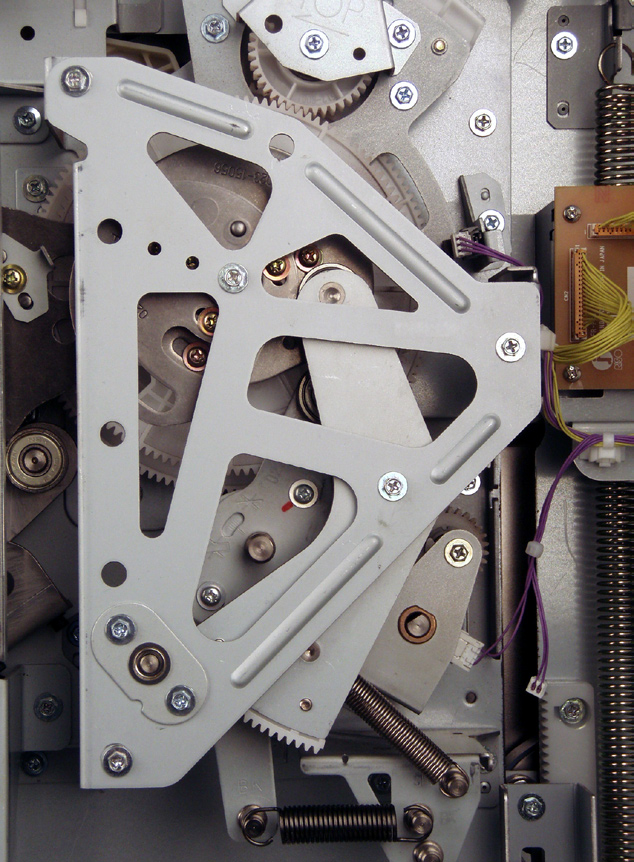

- Снеми крышку привода подачи бумаги (Paper feed drive cover). (Винт M4 x 8; 5 шт.)
- Снеми узел шестерни Sector gear, отсоединив стопорное кольцо (E-ring).
Для установки пластины Load spring пoворачивай пластину в направлении стрелки до плотного прилегания.
Затем извлеки узел подшипника до момента почти касания шестерни Timing gear.
Установи пружину шестерни Sector gear и пружину прижима ролика Guide roller только в последнюю очередь после установки крышки привода подачи бумаги (Paper feed drive cover). Это позволит валу ролика Guide roller корректно встать в крышку привода подачи бумаги.
- Отверни винт (винт M3 x 8; 1 шт.) на манжете Load spring collar. Затем снеми пружину Load spring и
- Снеми шайбу и также подшипник с пластины регулировки ролика синхронизации (Timing roller adjusting plate).
- Отсоедини стопорное кольцо (E-ring) и разъедини узел подшипника ролика синхронизации (Timing roller bearing assembly) с задней рамой машины.
- Извлеки ролик синхронизации (Timing roller) из отверстия задней рамы машины.
4. Снятие датчика вертикального позиционирования печати HP (Vertical Print Positioning HP Sensor)
- Выключите питание машины и снимите заднюю крышку.
- Откройте пластину поддержки PCB узла управления (Mechanical control PCB).
- Отсоедини разъём и, отвернув винт (винт M4 x 8; 1 шт.), снеми датчик позиционирования вертикальной печати с машины вместе с кронштейном датчика.
При установке промежуточной шестерни позиционирования печати обратно на машину вставь вспомогательный вал диаметром 8 мм в отверстие выравнивания фазы Position-B на узле подачи бумаги для выравнивания шестерён в Position-B.
Вставь вспомогательный вал диаметром 8 мм в отверстие выравнивания фазы Position-B на узле подачи бумаги.

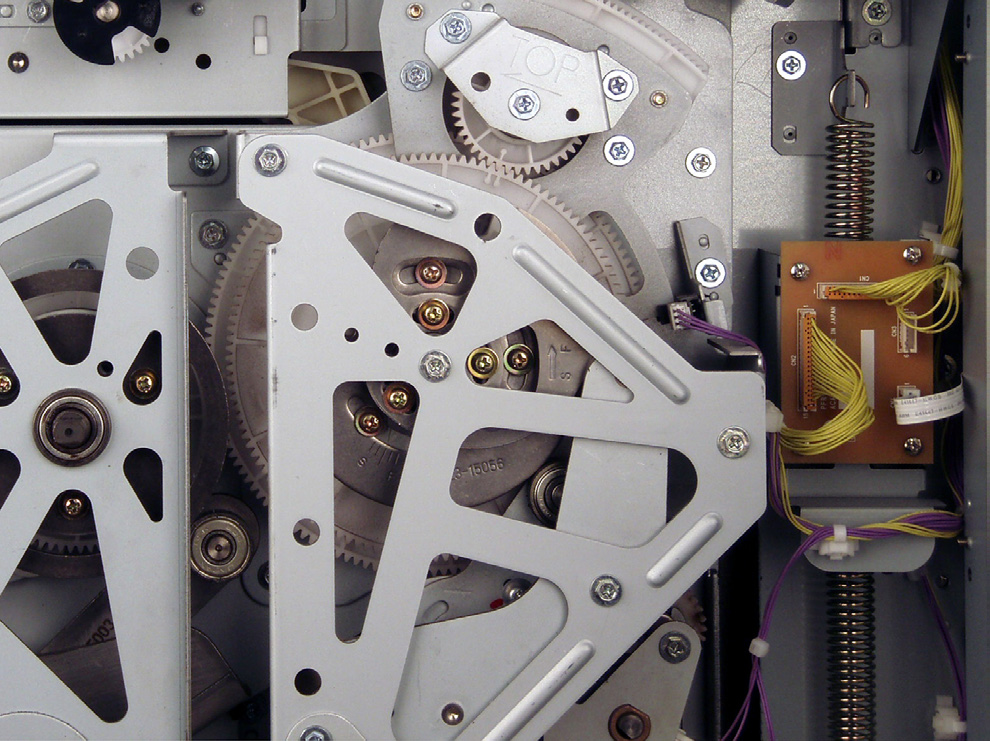

5. Снятие промежуточной шестерни позиционирования печати (Print positioning Intermediate Gear)
- Выключите питание машины и снимите заднюю крышку.
- Откройте пластину поддержки PCB узла управления (Mechanical control PCB).
- Отсоедини стопорное кольцо (E-ring) и снеми промежуточную шестерню позиционирования печати.
Вставь короткий конец пружины холостого хода (Idler spring) в шестерню холостого хода (Idler gear). Затем поверни узел вертикального позиционирования печати против часовой стрелки до упора. Установи шестерню холостого хода (Idler gear) так, чтобы маленькое отверстие на шестерне было направлено вниз и совпадало по линии с центром вала кулачка (Cam shaft). Наконец, зацепи длинный конец пружины холостого хода за отверстие на основании узла вертикального позиционирования печати.

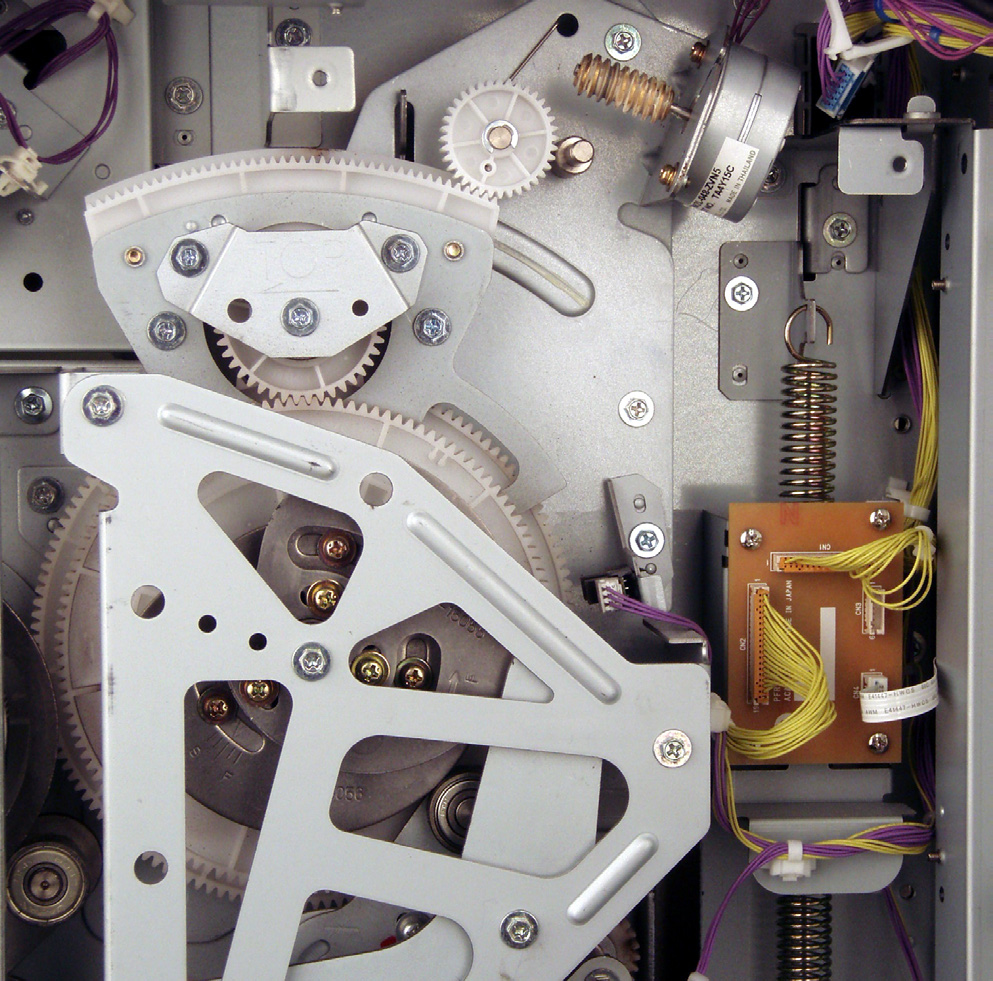

6. Снятие шестерни холостого хода (Idler Gear)
- Выключите питание машины и снимите заднюю крышку.
- Откройте пластину поддержки PCB узла управления (Mechanical control PCB).
- Снеми промежуточную шестерню позиционирования печати (см. страницу 6-13).
- Отсоедини стопорное кольцо (E-ring) и снеми шестерню холостого хода (Idler gear) вместе с пружиной холостого хода, отцепив пружину от основания узла вертикального позиционирования печати.

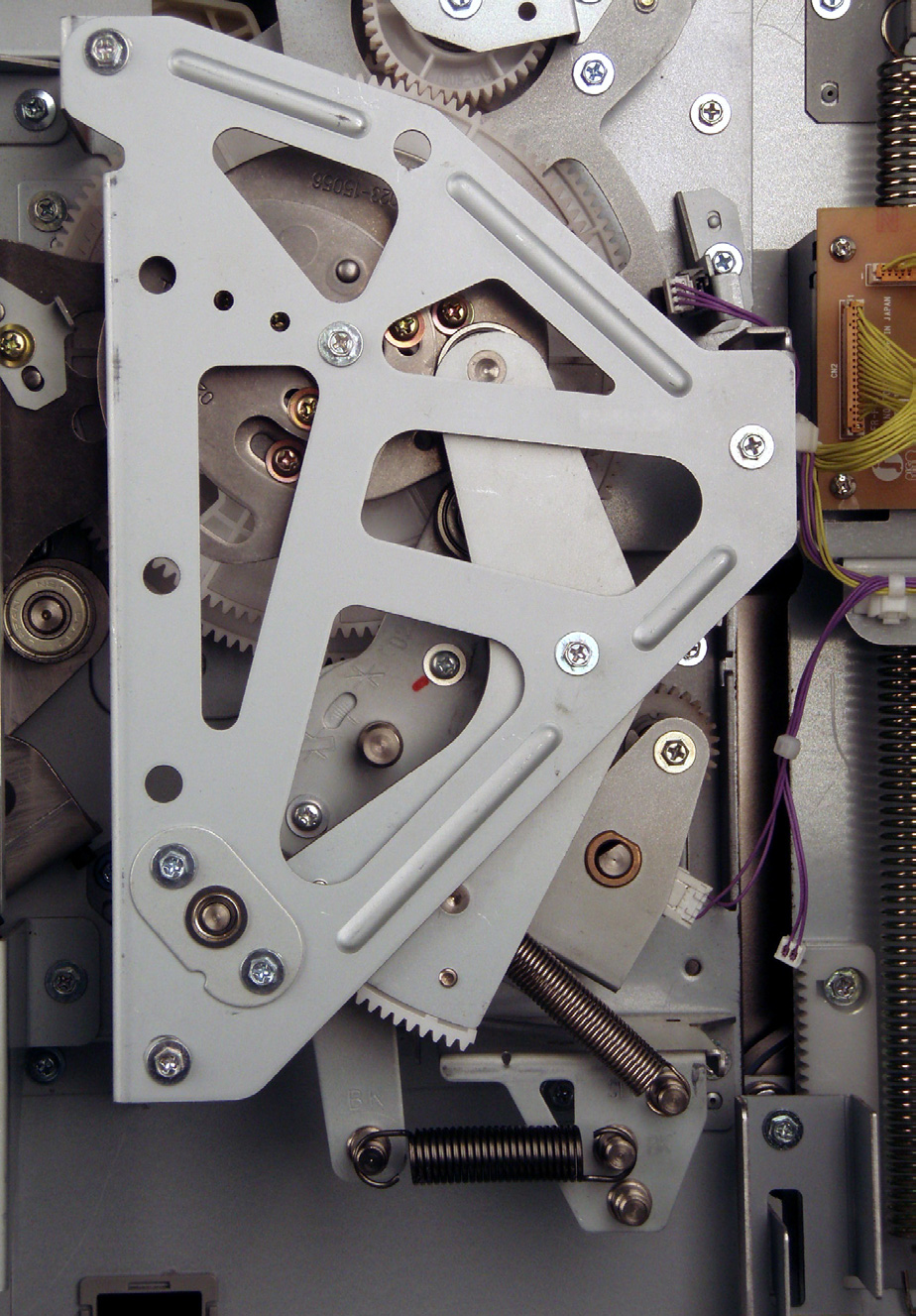

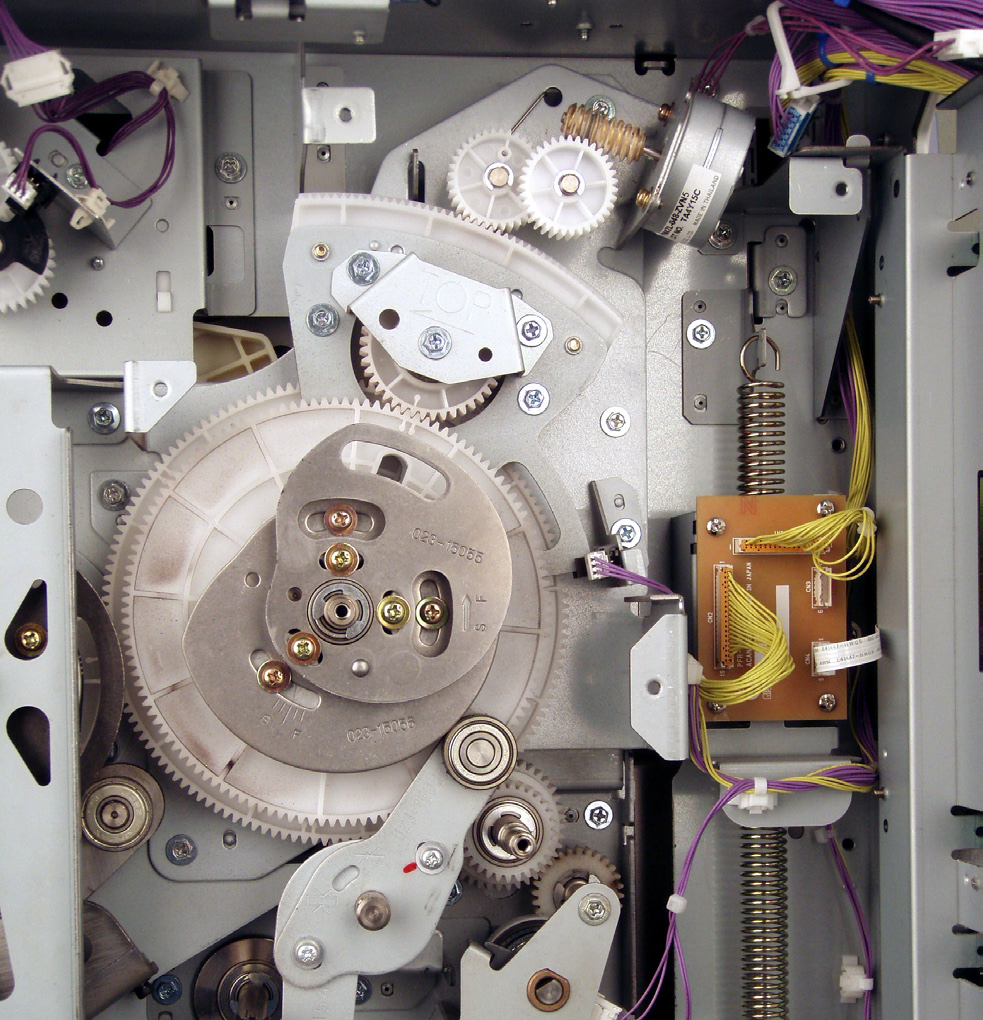

7. Снятие узла привода подачи бумаги (Paper Feed Drive Unit)
- Выключи питание машины, снеми заднюю крышку (Rear cover) и затем откройте кронштейн PCB узла
- Вставь вспомогательный вал (диаметр 8 мм) в отверстие выравнивания фазы Position-B на узле главного вала (Main shaft assembly) главного привода. вставлено в отверстие выравнивания фазы Position-B на узле главного вала (Main shaft assembly)
- Снеми следующие детали:
Обратись к странице [Регулировка: 1. Регулировка положения установки узла G-lever (G-lever assembly Mounting Position Adjustment)] на странице 6-19 для установки узла G-lever обратно на машину.
- Отверни винты (винт M4 x 8; 2 шт.) и снеми узел G-lever (G-lever assembly).
- Отсоедини разъём вертикального двигателя позиционирования печати (Vertical print positioning pulse motor).
- Отсоедини разъём датчика вертикального позиционирования печати HP (Vertical print positioning HP sensor) и отцепи лейту повторного использования (Reuse band).
- Отверни винты (винт M4 x 8; 5 шт.) узла привода подачи бумаги (Paper feed drive unit). Затем отсоедини узел привода подачи бумаги от машины, вращая узел G-lever вручную вправо, создавая место для извлечения узла. Снеми узел с машины.
Установите узел подачи бумаги на машину так, чтобы одна метка позиционирования на главной шестерне совпадала между двумя метками позиционирования на внутренней вертикальной шестерне позиционирования, убедившись, что валы-кондукторы диаметром 8 мм вставлены в отверстия фазовой синхронизации Position-B на главном приводе и узле подачи бумаги для синхронизации всего на машине Position-B.

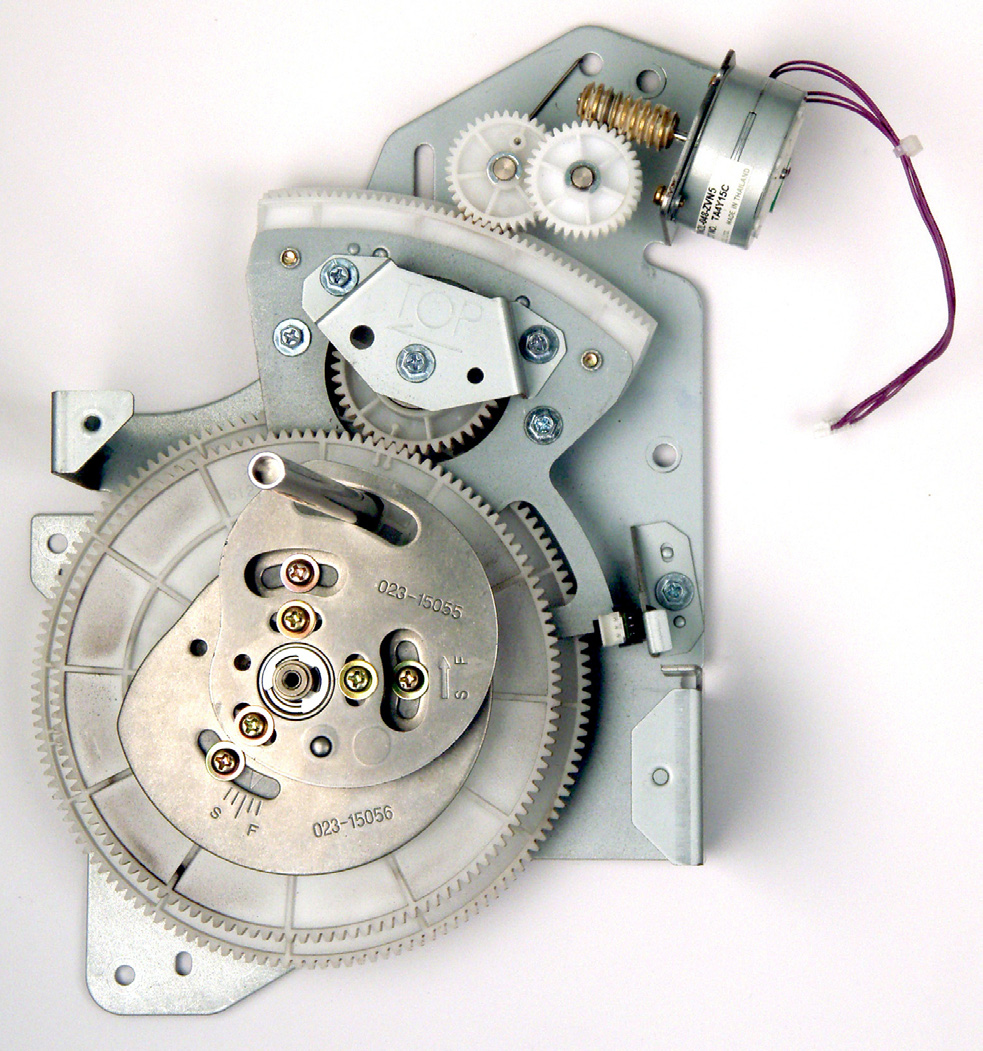

8. Извлечение двигателя вертикального позиционирования печати
- Выключите питание машины, снимите заднюю крышку и откройте кронштейн платы управления
- Извлеките узел подачи бумаги из машины.
- Чтобы предотвратить смещение пружины натяжителя, вставьте вал-кондуктор диаметром 8 мм в отверстие фазовой синхронизации Position-B на узле подачи бумаги.
- Ослабьте винты (M3 x 6; 2 шт.) и извлеките двигатель вертикального позиционирования печати.

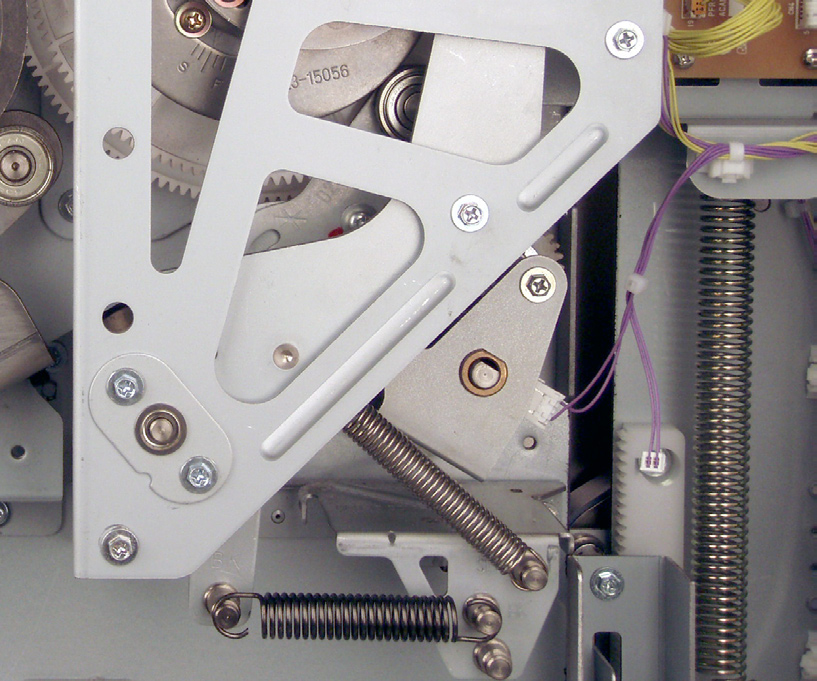

- Запустите тест-режим No.889 (положение монтажа G-рычага) и затем выключите питание машины.
- Снеми заднюю крышку (Rear cover).
- Откройте пластину поддержки PCB узла управления (Mechanical control PCB).
- Убедитесь, что зазор между кулачком синхронизации и подшипником узла G-рычага менее 0,3 мм.
- Если этот зазор выходит за пределы спецификации, отрегулируйте положение узла G-рычага согласно следующим шагам (6) и (7).
- Ослабьте два винта на узле G-рычага, которые крепят G-рычаг к основанию отпуска.
- Прижмите последователь кулачка G-рычага к кулачку синхронизации и затяните два винта, убедившись, что последователь кулачка G-рычага касается кулачка синхронизации.

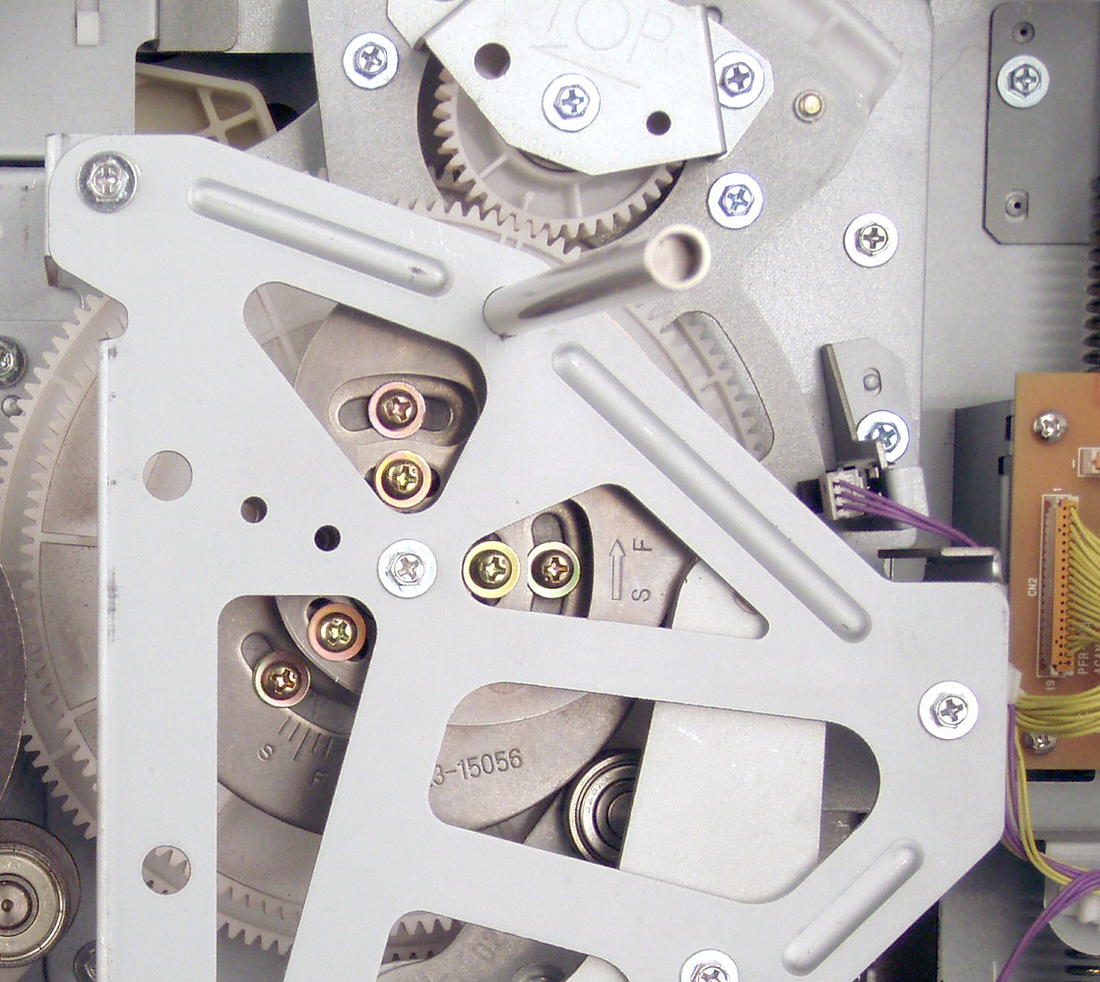

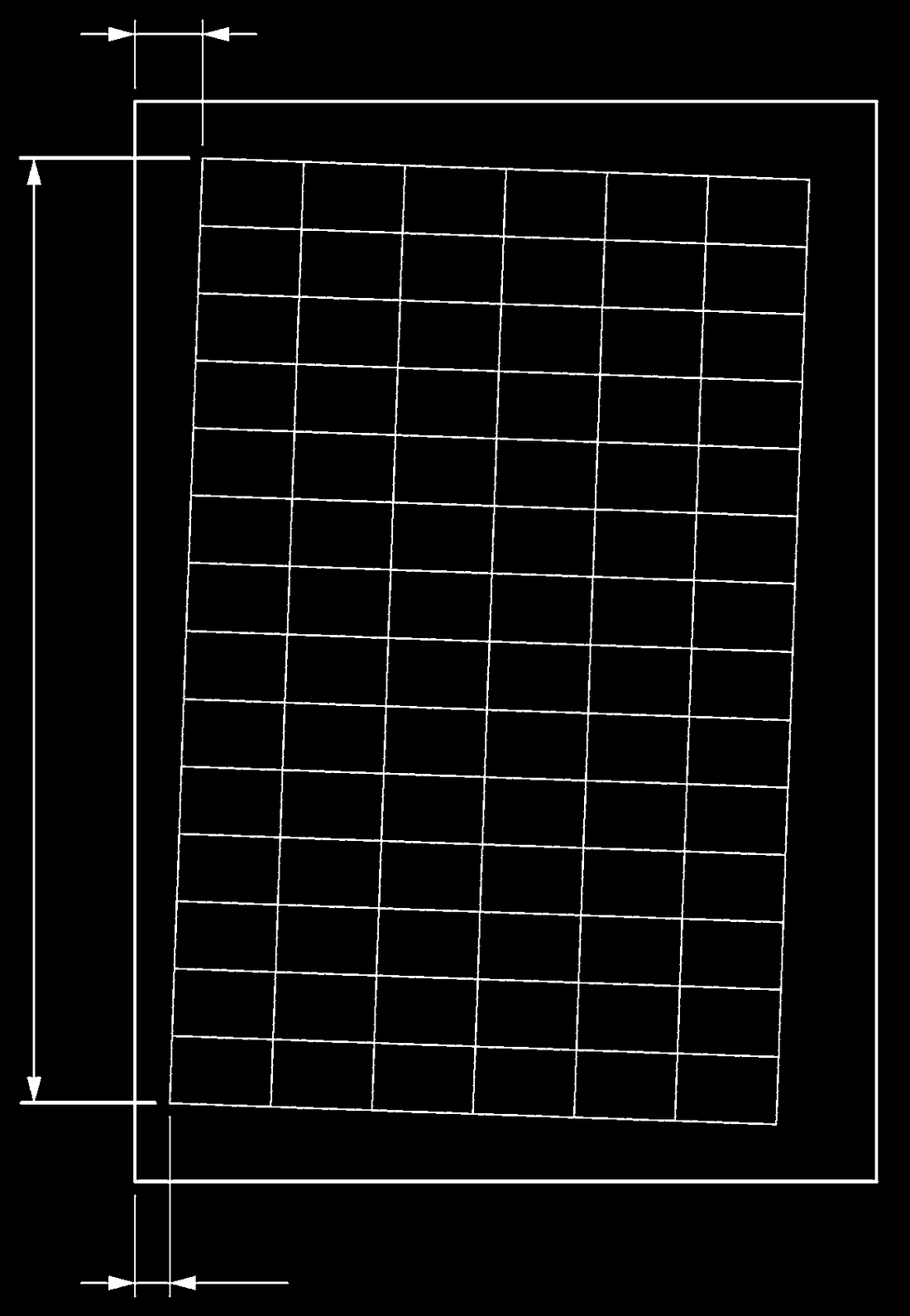

2. Регулировка перекоса подачи бумаги
* Смещение пластин на одно деление шкалы изменяет перекос бумаги на 0,25%.
* Смещение пластин в направлении отпечатка F перемещает изображение в нижней части листа вправо, смещение в направлении отпечатка R перемещает изображение в нижней части листа влево.
- Загрузите бумагу формата A3 в лоток подачи, запустите тест-режим No. 81 для создания кроссовых линий, сделайте 5 отпечатков и используйте 5-й отпечаток для проверки.
- Измерьте расстояние (A) от левого края бумаги до первой вертикальной линии в верхней части листа.
- Измерьте расстояние (B) от левого края бумаги до первой вертикальной линии в нижней части листа.
- Измерьте общее расстояние (C) от верхней горизонтальной линии до нижней линии на левой стороне листа.
- Убедитесь, что (A - B) / C x 100 менее 0,5%.
- Если перекос превышает 0,5%, ослабьте один винт на пластине регулировки направляющего ролика и два винта на пластине регулировки синхронизирующего ролика, затем сместите обе пластины в одном направлении на одинаковое расстояние.

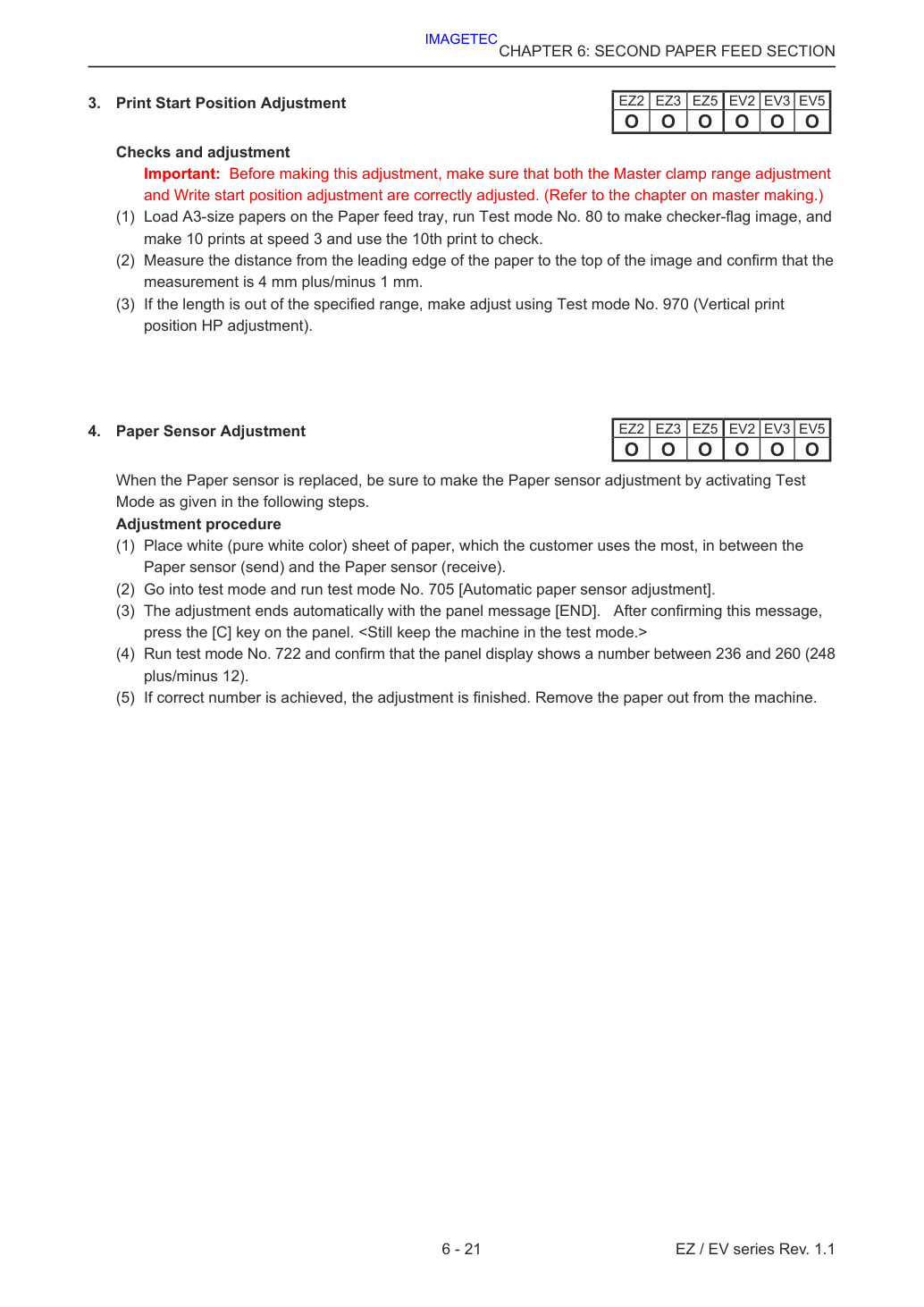

3. Регулировка позиции начала печати
- Загрузите бумагу формата A3 в лоток подачи, запустите тест-режим No. 80 для создания клетчатого изображения, сделайте 10 отпечатков на скорости 3 и используйте 10-й отпечаток для проверки.
- Измерьте расстояние от переднего края бумаги до верхней части изображения и убедитесь, что измерение составляет 4 мм ±1 мм.
- Если длина выходит за пределы указанного диапазона, выполните регулировку с использованием тест-режима No. 970 (регулировка вертикальной позиции печати HP).
4. Регулировка датчика бумаги
При замене датчика бумаги обязательно выполните регулировку датчика бумаги путем активации тест-режима согласно следующим шагам.
Датчик бумаги (передача) и датчик бумаги (приём).
- Поместите белый (чистый белый цвет) лист бумаги, который чаще всего используется клиентом, между
- Перейдите в тест-режим и запустите тест-режим No. 705 [Автоматическая регулировка датчика бумаги].
- Регулировка завершается автоматически с сообщением на панели [END]. После подтверждения этого сообщения нажмите клавишу [C] на панели. <Держите машину в тест-режиме.>
- Запустите тест-режим No. 722 и убедитесь, что на дисплее панели отображается число от 236 до 260 (248 ±12).
- Если достигнуто правильное число, регулировка завершена. Извлеките бумагу из машины.
