2. Снятие датчика обнаружения бумаги, обнаружение размера бумаги

5. Снятие кнопки лотка подачи бумаги и лотка подачи бумаги

6. Снятие датчика верхнего предела лотка подачи бумаги и

9. Снятие датчика нижнего предела и нижнего предела лотка подачи бумаги

1. Механизм лотка подачи бумаги (Paper Feed Tray)

Обнаруживает бумагу на лотке подачи бумаги (Paper Feed Tray). Наличие бумаги в лотке подачи определяется датчиком обнаружения бумаги (Paper detection sensor).

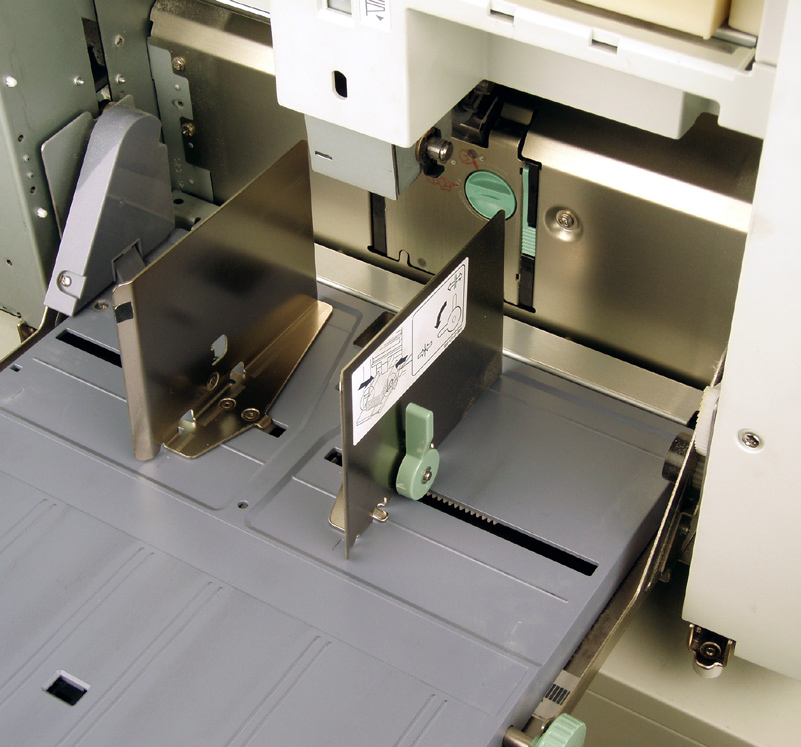

Лоток подачи бумаги (Paper Feed Tray) оснащён потенциометром ширины бумаги и датчиком обнаружения размера бумаги (Paper size detection sensor) для определения размера бумаги в лотке.

Потенциометр ширины бумаги определяет ширину бумаги, а датчик обнаружения размера определяет длину бумаги (вертикальное или горизонтальное расположение).

Горизонтальное расположение лотка подачи (горизонтальное позиционирование печати) бумаги. Горизонтальное положение печати можно изменить, изменяя положение бумаги на лотке подачи (Paper Feed Tray) относительно печатного барабана (Print drum).

Положение лотка подачи бумаги (Paper Feed Tray) можно изменять горизонтально, вращая регулировочный диск вручную.

2. Механизм подъёма лотка подачи бумаги (Paper Feed Tray)

Лоток подачи бумаги (Paper Feed Tray) поднимается или опускается электродвигателем подъёма (Elevator motor).

При обнаружении бумаги на лотке подачи (Paper Feed Tray) и нажатии клавиши Start для печати электродвигатель подъёма (Elevator motor) поднимает лоток подачи в верхнее предельное положение, которое обнаруживается одним из двух верхних датчиков предела A или B. (См. стр. 4-4) Во время печати электродвигатель подъёма непрерывно переключается ВКЛ/ВЫКЛ, поднимая лоток подачи и поддерживая постоянную высоту верхнего слоя бумаги на лотке подачи для обеспечения надёжной подачи. Эта операция называется [системой слежения за подъёмом (Elevator Servo System)].

Когда бумага в лотке подачи (Paper Feed Tray) закончится, лоток опускается в нижнее предельное положение. Нижнее предельное положение обнаруживается датчиком нижнего предела (Lower limit sensor).

Когда машина находится в режиме ожидания, лоток подачи (Paper Feed Tray) можно опустить вручную, нажав зелёную кнопку лотка подачи (Paper feed tray button).

Лоток останавливается при отпускании кнопки или когда лоток подачи обнаруживается датчиком нижнего предела (Lower limit sensor).

Когда лоток подачи (Paper Feed Tray) находится в нижнем предельном положении с бумагой, нажатие кнопки лотка подачи поднимает лоток вверх.

* На EZ2 и всех серий EV датчик верхнего предела A отсутствует.

* На EZ2 & EV2 датчик давления подачи бумаги отсутствует.

3 типа верхних предельных положений. Существует два верхних датчика предела (Upper-limit sensors) A и B. Датчик верхнего предела B сопряжён с пластиной обнаружения верхнего предела (нормальная), а датчик верхнего предела A сопряжён с пластиной обнаружения верхнего предела (для карточек). При различных комбинациях срабатывания этих двух датчиков возможны три верхних предельных положения лотка подачи, как показано в диаграмме ниже.

Выбор [Auto] по умолчанию в тест-режиме No. 0740 (выбор верхнего предельного положения Elevator) позволяет регулировать верхнее предельное положение лотка подачи (Paper Feed Tray) с помощью рычага прижима подачи бумаги (Paper feed pressure lever).

Выбор других параметров, кроме [Auto], в этом тест-режиме поднимает лоток подачи в указанное верхнее предельное положение: Card (карточка), Normal (нормальное) или Custom (пользовательское). Card — самое высокое положение, Custom — самое низкое из трёх.

Взаимодействие с рычагом прижима подачи бумаги (Paper Feed Pressure Lever). Когда выбран [Auto] в тест-режиме No. 0740, установка рычага прижима подачи бумаги на <Normal> устанавливает верхнее предельное положение лотка подачи (Paper Feed Tray) в нормальное положение.

Установка рычага прижима подачи бумаги на <Card> устанавливает верхнее предельное положение лотка подачи в положение CARD.

Выбор верхнего предельного положения в режиме пользователя: (регулировка подачи бумаги на вкладке Function). Выбор верхнего предельного положения лотка подачи (Paper Feed Tray) на <0> с помощью регулировки [Manual] в разделе регулировки подачи бумаги на вкладке Function панели управления останавливает лоток подачи в положении NORMAL. Установка на <+1> останавливает лоток подачи в положении Card. Установка на <-1> останавливает лоток подачи в положении CUSTOM.

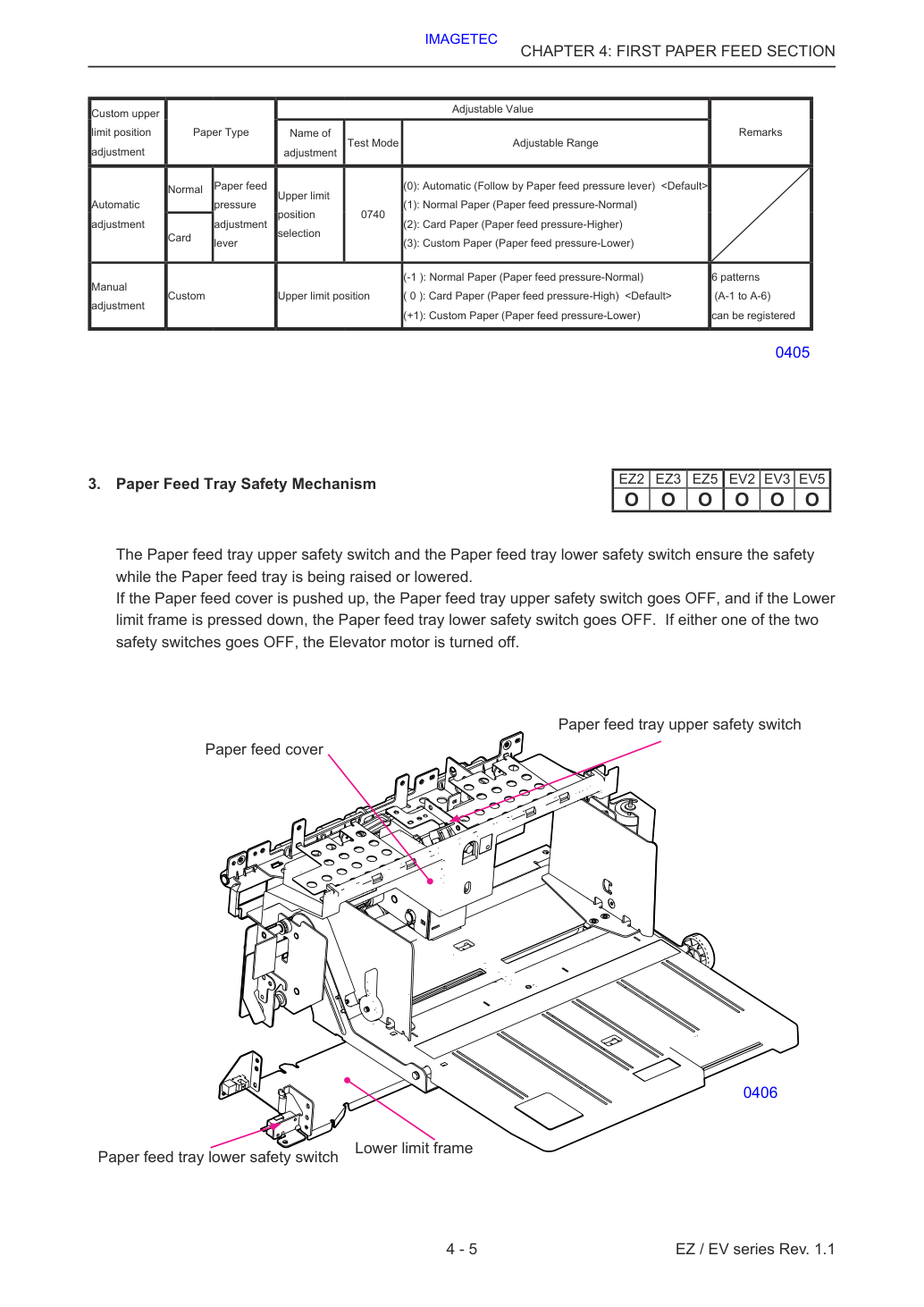

3. Механизм безопасности лотка подачи бумаги (Paper Feed Tray)

Верхний выключатель безопасности и нижний выключатель безопасности лотка подачи обеспечивают безопасность при поднятии или опускании лотка подачи (Paper Feed Tray).

Если крышка подачи бумаги (Paper feed cover) поднята, верхний выключатель безопасности лотка подачи переходит в положение ВЫКЛ; если рама нижнего предела (Lower limit frame) нажата, нижний выключатель безопасности лотка подачи переходит в положение ВЫКЛ. Если любой из двух выключателей безопасности переходит в положение ВЫКЛ, электродвигатель подъёма (Elevator motor) выключается.

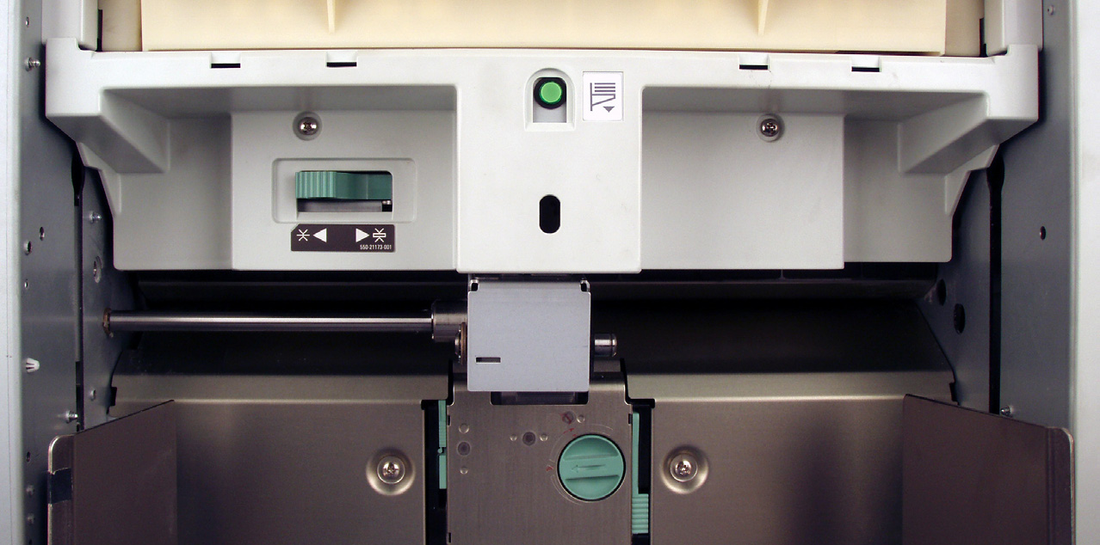

4. Механизм регулировки прижима подачи бумаги (Paper Feed Pressure)

Рычаг прижима подачи бумаги (Paper feed pressure lever) расположен на левой стороне узла первой подачи бумаги (First paper feed stay assembly).

Перемещение этого рычага вправо или влево регулирует прижим подачи бумаги (давление скребка) между <Normal> (низкое) и <Card> (высокое).

Установка рычага прижима подачи бумаги (Paper feed pressure lever) вправо для <Card> увеличивает прижим подачи бумаги (давление скребка).

Датчик прижима подачи бумаги (Paper feed pressure sensor) проверяет положение рычага прижима подачи бумаги и влияет на следующие два пункта.

- Верхнее предельное положение лотка подачи бумаги (Paper Feed Tray).

На EZ2 & EV2 датчик давления подачи бумаги отсутствует.

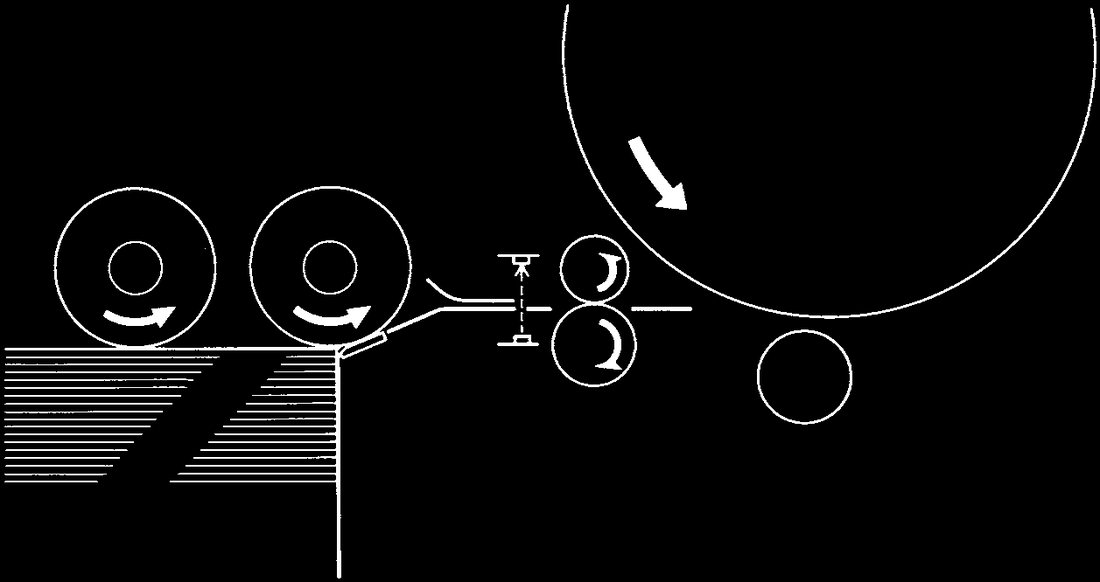

5. Первая операция подачи бумаги

В начале задания печати главный двигатель (Main motor) включается и вращает печатный барабан (Print drum).

Шестерня муфты подачи бумаги (Paper feed clutch gear) вращается непрерывно при включенном главном двигателе (Main motor).

Когда печатный барабан (Print drum) вращается из положения-A на определенный угол, муфта подачи бумаги (Paper feed clutch) включается, приводя в движение скребок (Scraper) и ролик захвата (Pickup roller), и транспортирует бумагу из лотка подачи бумаги (Paper feed tray) в машину.

После подачи бумаги в машину и того, как датчик бумаги (Paper sensor) обнаруживает свет, муфта подачи бумаги (Paper feed clutch) отключается, и первая операция подачи бумаги останавливается.

При этом передний край бумаги соприкасается с направляющим роликом (Guide roller) и ролик синхронизации (Timing roller). При остановке транспортировки бумаги некоторое коробление переднего края бумаги прижимается к направляющему ролику (Guide roller) и ролику синхронизации (Timing roller).

Кроме того, когда печатный барабан (Print drum) вращается до угла обнаружения замятия подачи бумаги (paper IN jam) после включения муфты подачи бумаги (Paper feed clutch), машина проверяет датчиком бумаги (Paper sensor) наличие замятия без подачи бумаги.

Скребок (Scraper) и ролик захвата (Pickup roller) оснащены односторонней муфтой (one-way clutch) для обеспечения свободного вращения и предотвращения замедления или остановки первого участка подачи бумаги после подачи бумаги во второй участок подачи бумаги.

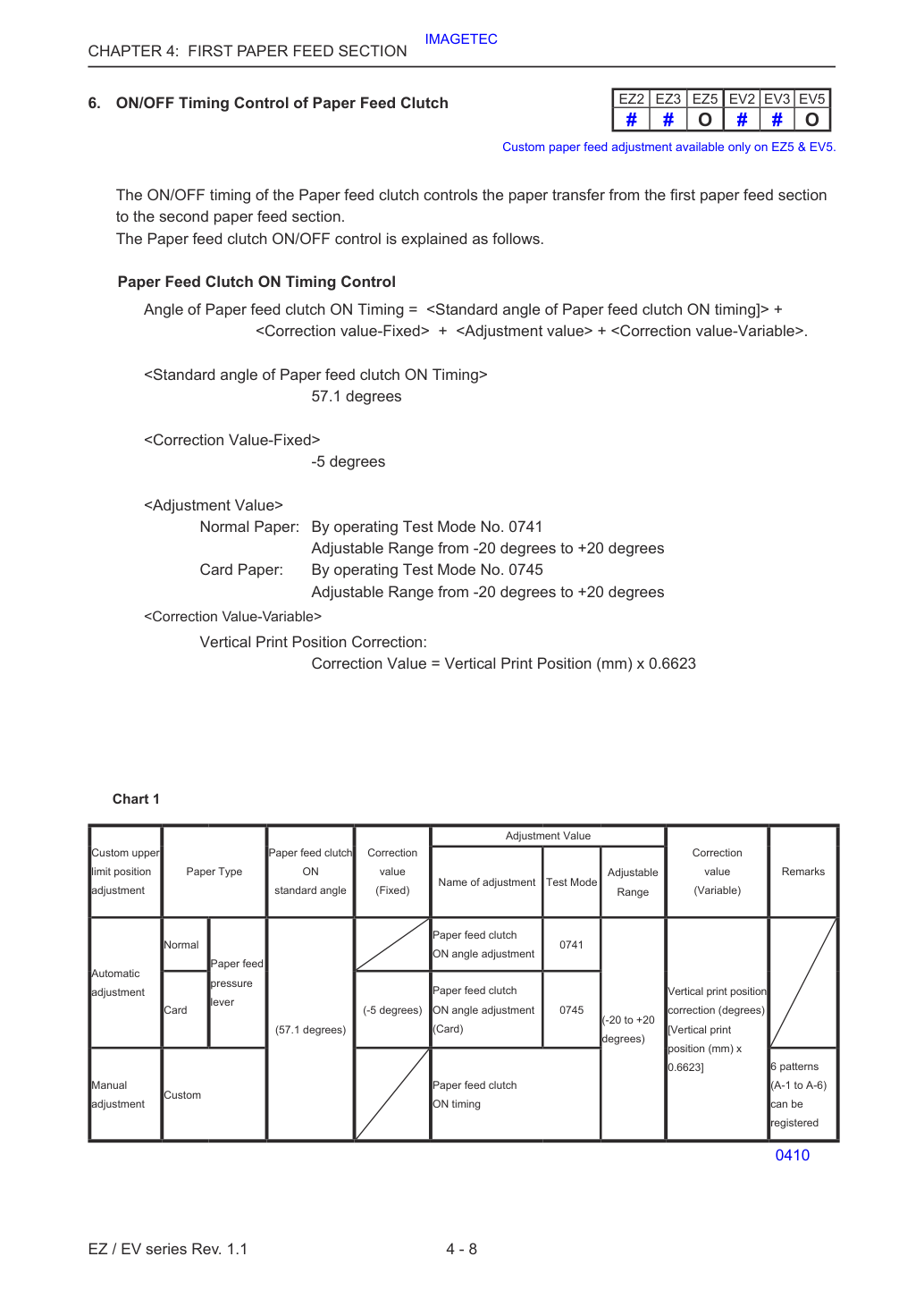

6. Управление временем включения/отключения муфты подачи бумаги

Время включения/отключения муфты подачи бумаги (Paper feed clutch) управляет передачей бумаги из первого участка подачи бумаги (first paper feed section) во второй участок подачи бумаги (second paper feed section).

Управление включением/отключением муфты подачи бумаги (Paper feed clutch) объясняется следующим образом.

Настройка подачи бумаги по выбору пользователя доступна только на EZ5 & EV5.

Обратитесь к диаграмме 3 для получения подробной информации.

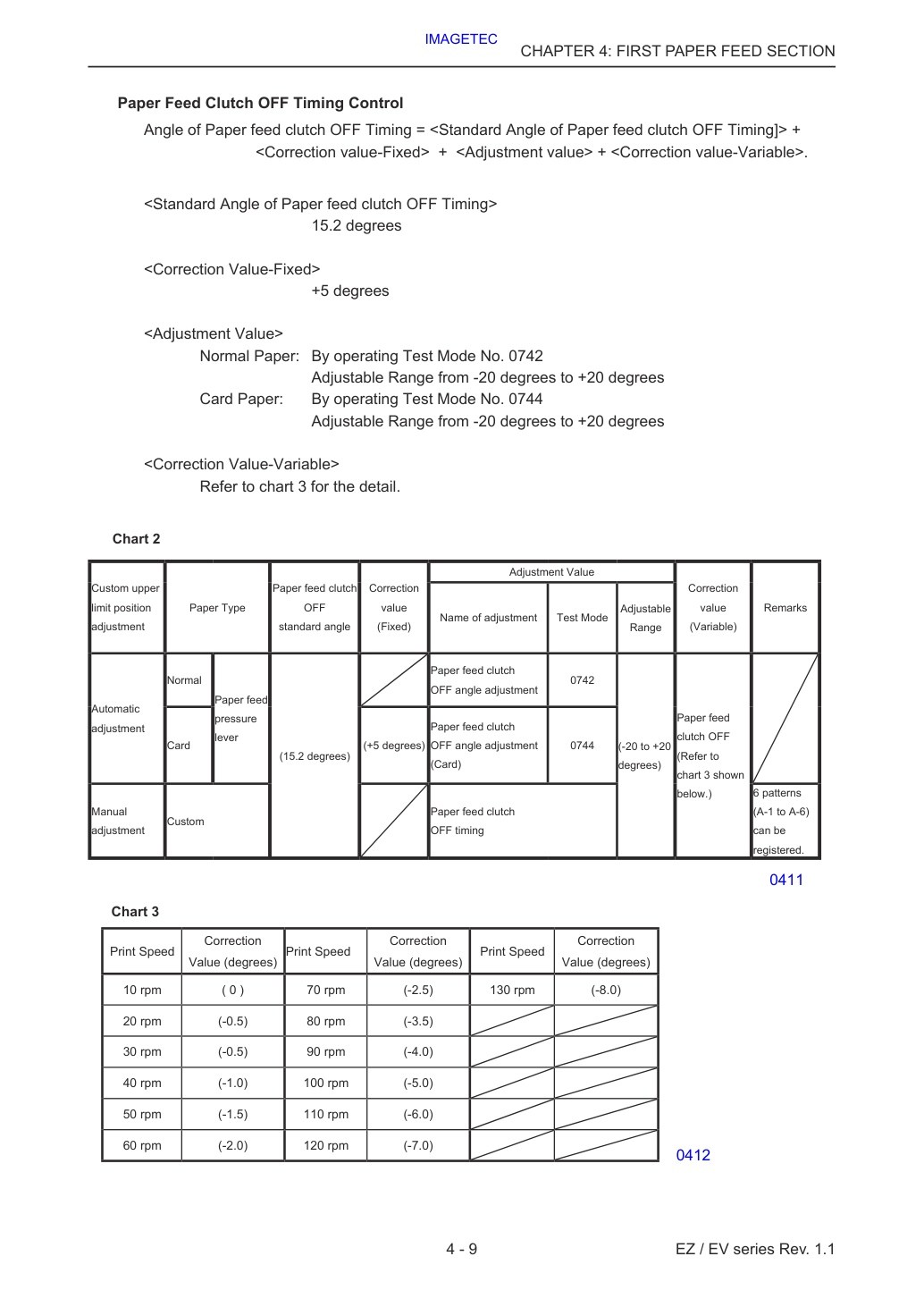

Время отключения муфты подачи бумаги (Paper feed clutch OFF timing) — регистрируются 6 вариантов (A-1 по A-6).

В меню Function на дисплее LCD выберите кнопку Paper Feed Adj. и откройте экран настройки подачи бумаги.

Нажав кнопку Manual, появляется экран, показанный на рис.1 ниже. Можно отрегулировать верхний предел положения лотка подачи бумаги (Paper feed tray) и величину коробления бумаги.

Нажав специальную кнопку в нижнем правом углу экрана (рис.1), экран меняется (см.: рис.2). На экране рис.2 отображаются значения регулировки для времени включения и отключения муфты подачи бумаги (Paper feed clutch).

Нажмите кнопку OK после выполнения регулировки. Экран меняется так, как показано на рис.3. Отрегулированные значения регистрируются, до шести, с использованием кнопок <A-1> по <A-6>, как показано на рис.3.

При печати, вызвав одну из специальных кнопок <A-1> по <A-6>, к заданию печати применяется выбранная настройка регулировки подачи бумаги.

Нажав кнопку Manual на рис.1, а затем кнопку OK на рис.2, независимо от того, изменяется ли значение регулировки или вызывается зарегистрированное значение, значения регулировки, показанные на рис.1 и рис.2, будут сохранены до отключения питания машины.

Выбирает положение остановки лотка подачи бумаги (Paper feed tray).

Выбирает время отключения муфты подачи бумаги (Paper feed clutch OFF timing) в отношении предварительно запрограммированного угла поворота печатного барабана (print drum angle).

Диапазон регулировки: - 8 градусов по + 8 градусов.

Диапазон регулировки: - 20 градусов по + 20 градусов.

Диапазон регулировки: - 20 градусов по + 20 градусов.

7. Механизм разделения бумаги

Скребок (Scraper) и ролик захвата (Pickup roller) вращаются для транспортировки бумаги из лотка подачи бумаги (Paper feed tray) на прижимную пластину (Stripper pad). Ролик захвата (Pickup roller) и прижимная пластина (Stripper pad) транспортируют только верхний лист в машину.

Прижимная пластина (Stripper pad) прижимается к ролику захвата (Pickup roller) пружиной прижима (Stripper spring), которая создает сопротивление транспортируемой бумаге, обеспечивая подачу только одного листа за раз.

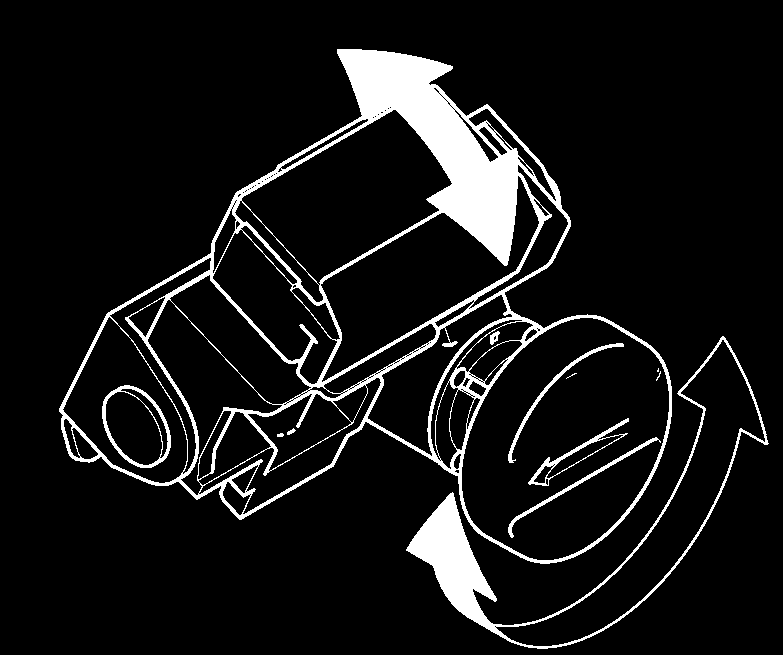

Используйте регулятор угла прижимной пластины (Stripper angle adjuster) для регулировки угла прижимной пластины (Stripper pad).

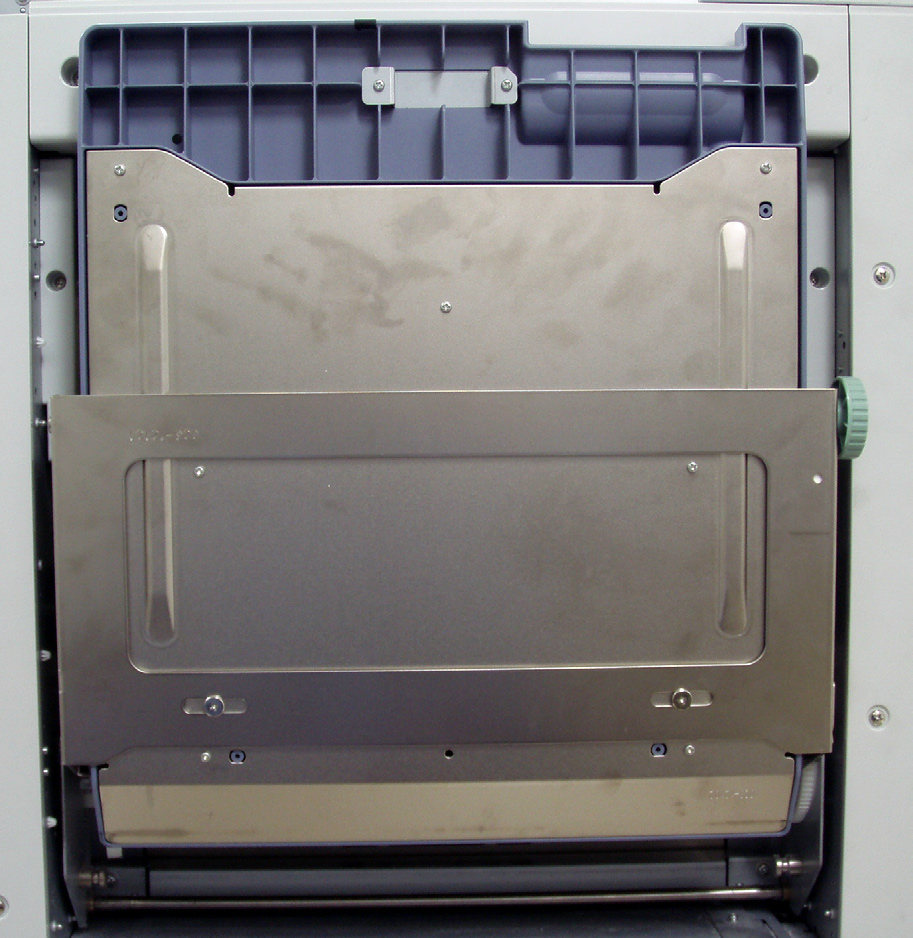

1. Снятие узла лотка подачи бумаги

1. Опустите лоток подачи бумаги (Paper feed tray) полностью вниз и отключите питание машины.
2. Закройте лоток подачи бумаги (Paper feed tray) и снимите крышку петли (Hinge cover), выкрутив винт (M3 x 6 винт; 1 шт.).
3. Откройте лоток подачи бумаги (Paper feed tray) и снимите крышку плоского кабеля (Flat wire harness cover), выкрутив винт (M3 x 5 винт;
4. Снимите крышку разъема (Connector cover), выкрутив винт (M3 x 5 винт; 1 шт.).
5. Выньте плоский кабель (Flat wire harness) из разъема и отсоедините держатель кабеля (Wire harness holder) от
6. Снимите стопорные кольца (E-rings) (по 1 шт.) слева и справа от узла лотка подачи бумаги (Paper feed tray unit) и извлеките узел из машины.

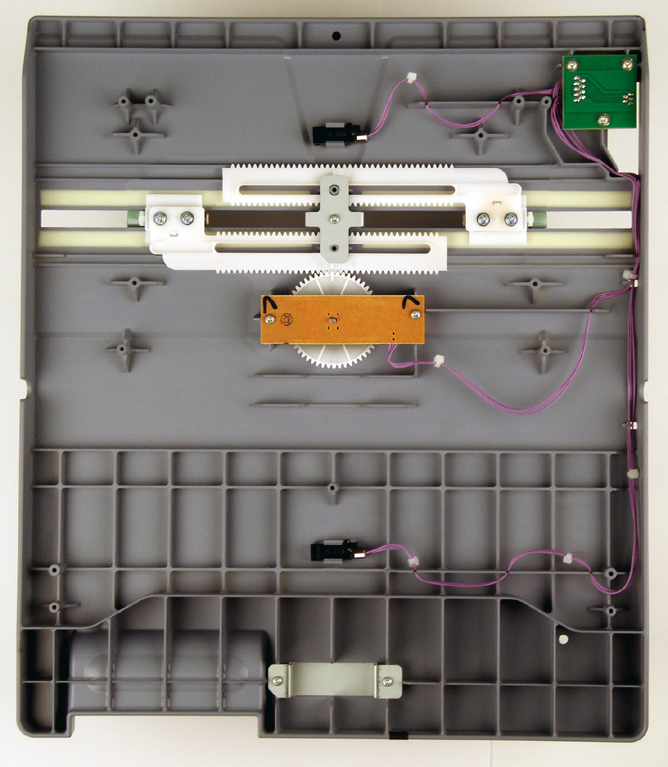

2. Снятие датчика обнаружения бумаги, датчика определения размера бумаги и ширины бумаги

1. Опустите лоток подачи бумаги (Paper feed tray) полностью вниз, отключите питание машины. Снимите
2. Выкрутите винты (3 x 8 винт; 7 шт.) и снимите нижнюю раму лотка подачи бумаги (Paper feed tray bottom frame).

3. Отключите разъемы от каждого датчика (sensor) и отсоедините зажимы (craws) датчиков и снимите их с лотка.
3. Выкрутите винты (M3 x 8 винт; 2 шт.), отключите разъем и снимите потенциометр ширины бумаги (Paper width potentiometer).

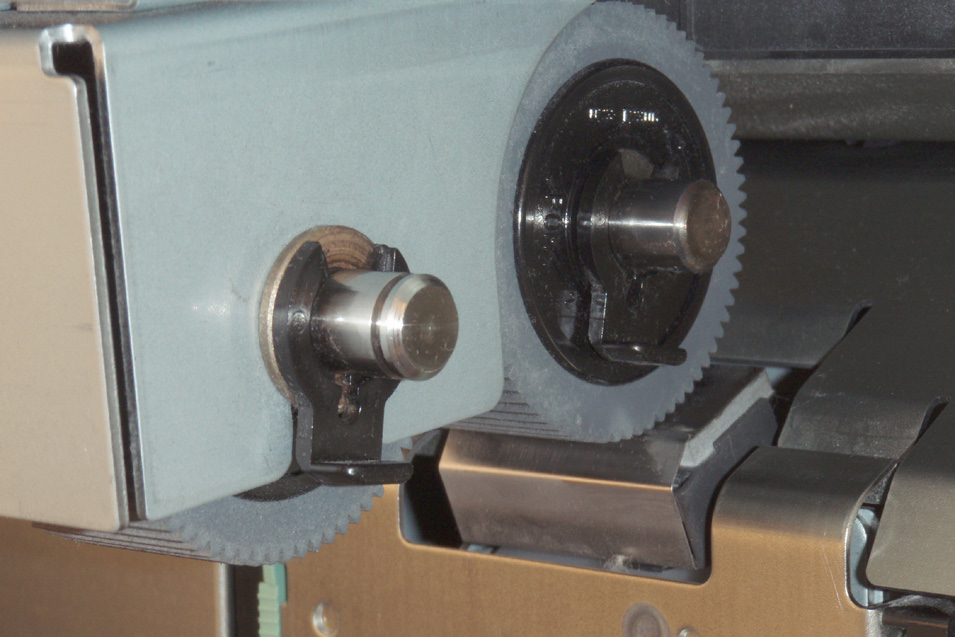

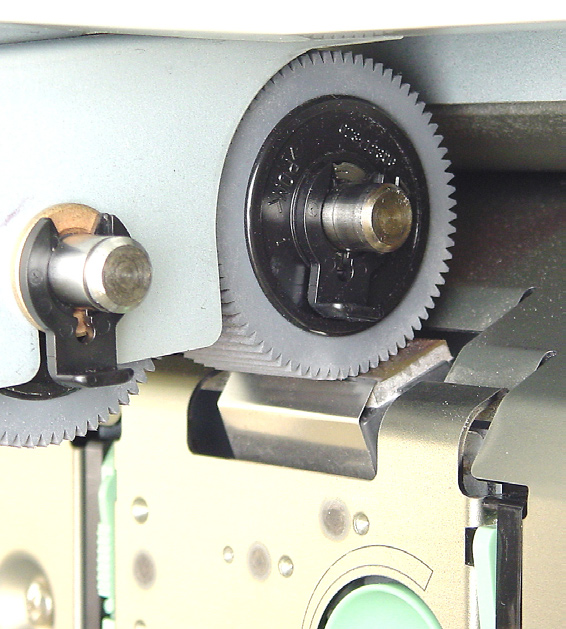

3. Снятие скребкового ролика и ролика подбора

При износе ролика требуется замена только резиновой шины скребкового ролика. Пластмассовое основание ролика можно повторно использовать. То же самое относится к ролику подбора.

1. Опустите лоток подачи бумаги до упора и выключите питание машины.
2. Снимите стопорное кольцо с вала скребкового ролика и снимите металлическую втулку спереди.
3. Сдвиньте вал скребкового ролика назад и снимите металлическую втулку с корпуса блока подбора, снимите скребковый ролик вместе с валом скребкового ролика из-под корпуса блока подбора.
4. Выньте скребковый ролик из вала скребкового ролика.

1. Опустите лоток подачи бумаги до упора и выключите питание машины.
2. Снимите стопорное кольцо с вала ролика подбора.
3. Выньте ролик подбора из вала ролика подбора.

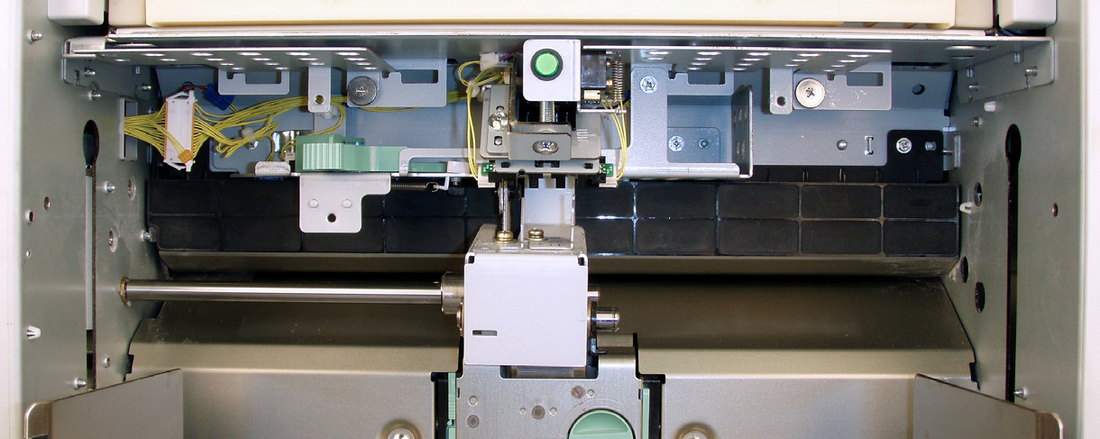

4. Снятие узла ролика подачи бумаги

* На EZ2 и всех серий EV датчик верхнего предела A отсутствует.

* На EZ2 & EV2 датчик давления подачи бумаги отсутствует.

1. Опустите лоток подачи бумаги до упора и выключите питание машины.
2. Снимите крышку подачи бумаги, удалив винты (винт M4 x 8; 2 шт.).
3. Снимите винт с головкой (винт M4 x 8; 1 шт.) и снимите узел ролика подачи бумаги.

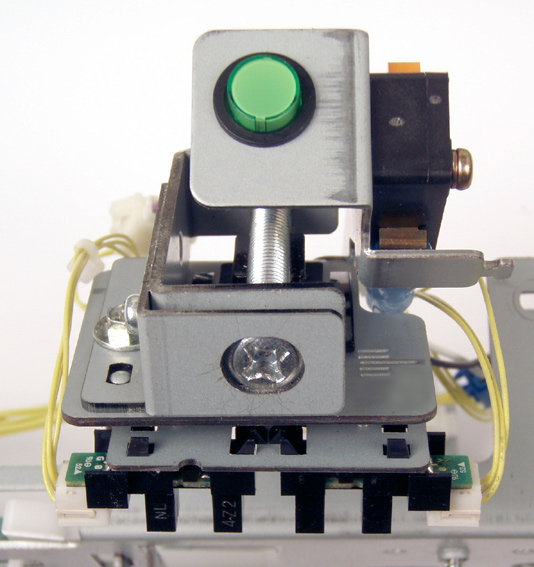

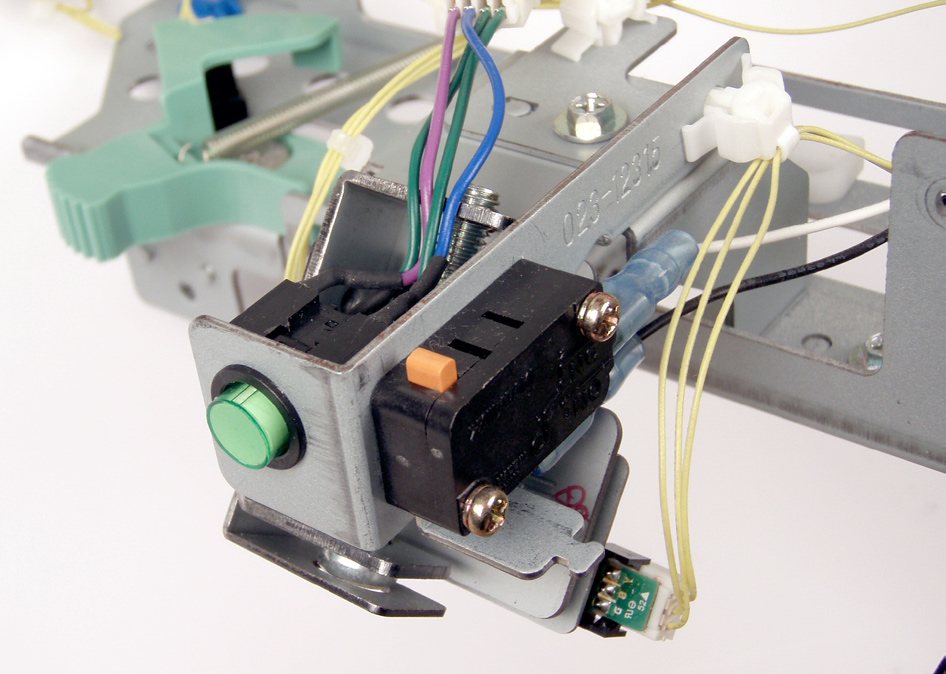

5. Снятие кнопки лотка подачи бумаги и верхнего переключателя безопасности лотка подачи бумаги

* На EZ2 и всех серий EV датчик верхнего предела A отсутствует.

* На EZ2 & EV2 датчик давления подачи бумаги отсутствует.

1. Опустите лоток подачи бумаги до упора и выключите питание машины.
2. Снимите следующие компоненты.
3. Отсоедините три разъёма. (EZ2/EV2 — два разъёма)
4. Снимите пружину верхнего переключателя безопасности лотка подачи бумаги.
5. Снимите винты (винт M3 x 6; 3 шт.) и снимите первый узел опоры подачи бумаги.

6. Отсоедините разъём и снимите кнопку лотка подачи бумаги после отсоединения крючков (два места).
6. Отсоедините разъём, снимите винты (винт M3 x 14; 2 шт.) и снимите верхний переключатель безопасности.

6. Снятие датчика верхнего предела лотка подачи бумаги и датчика давления подачи бумаги

* На EZ2 и всех серий EV датчик верхнего предела A отсутствует.

* На EZ2 & EV2 датчик давления подачи бумаги отсутствует.

1. Полностью опустите лоток подачи бумаги и выключите питание машины.
2. Снимите крышку подачи бумаги.
3. Снимите первый узел опоры подачи бумаги.
4. Отсоедините разъём и снимите каждый датчик.
4. Установите рычаг давления подачи бумаги в положение «NORMAL».
5. Отсоедините разъём и снимите датчик давления подачи бумаги.

— Убедитесь, что не забыли установить стопор муфты на кронштейн муфты.

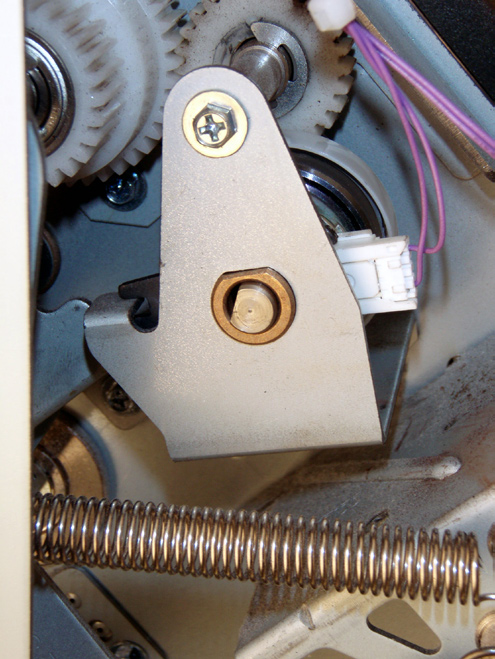

7. Снятие муфты подачи бумаги

1. Выключите питание машины и снимите заднюю крышку.
2. Откройте кронштейн SH PCB. (винт M4 x 8; 4 шт.)
3. Снимите монтажные винты (винт M4 x 8; 2 шт.) и снимите кронштейн муфты подбора.
5. Отсоедините разъём и снимите муфту подачи бумаги.

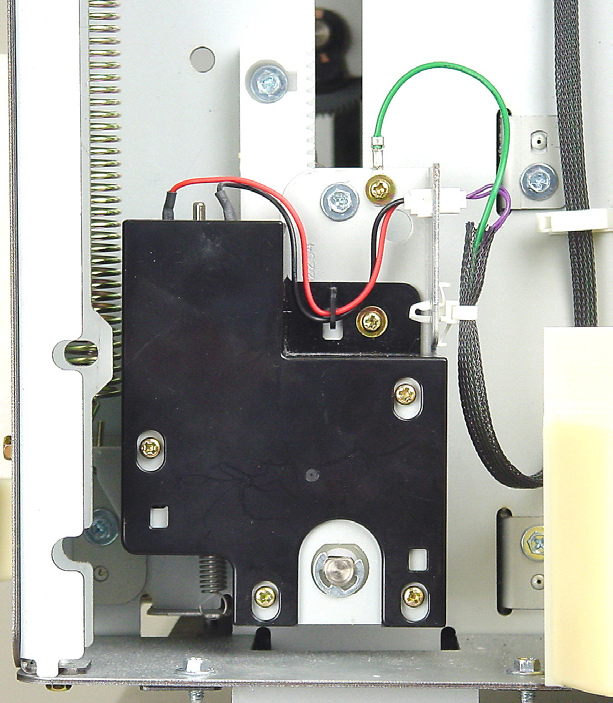

8. Снятие двигателя лифта

При снятии узла двигателя лифта придерживайте лоток подачи бумаги, чтобы предотвратить его резкое поднятие, так как пружина лифта на задней части машины всё ещё подсоединена.

1. Снимите переднюю крышку. (винт M4 x 8; 4 шт.) (винт M4 x 10; 2 шт.) (плечевой винт; 3 шт.)
2. Снимите пружину лифта на передней части машины.
3. Снимите монтажный винт (винт M3 x 8; 1 шт.) и отсоедините провод заземления.
4. Отсоедините разъём и снимите переиспользуемый ремень.
5. Снимите стопорное кольцо E, снимите монтажный винт (винт M4 x 8; 1 шт.) и снимите узел двигателя лифта.
6. Снимите монтажный винт (винт M3 x 6; 1 шт.) и снимите крышку двигателя лифта.
7. Снимите монтажные винты (M3 x 5 винт; 4 шт.) и снимите крышку двигателя (Motor cover).
8. Снимите коническую прямозубую шестерню (Helical spur gear).
9. Отсоедините разъем, снимите монтажные винты (M3 x 5 винт; 2 шт.) и снимите двигатель подъема (Elevator motor).

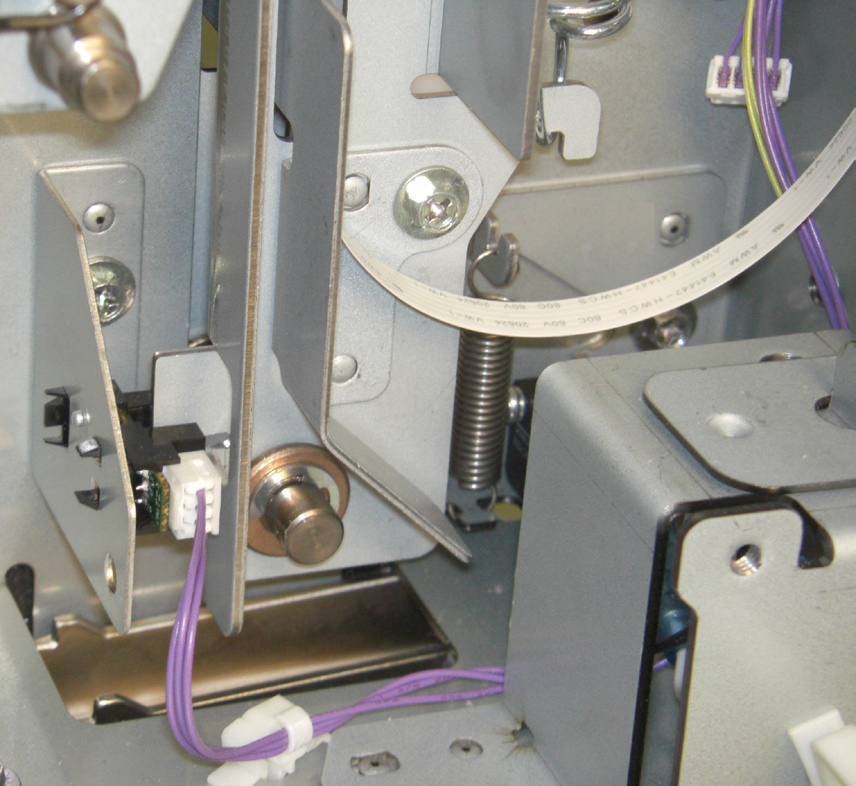

9. Снятие датчика нижнего предела и выключателя безопасности нижнего лотка подачи бумаги

1. Поднимите лоток подачи бумаги (Paper feed tray) в верхнее предельное положение, затем выключите питание машины.
2. Снимите заднюю крышку (Rear cover) (M4 x 8 винт; 4 шт.).
3. Откройте кронштейн платы SH PCB (SH PCB bracket) (M4 x 8 винт; 4 шт.).
4. Отсоедините разъем и снимите датчик нижнего предела (Lower limit sensor).
5. Снимите петлю (Hinge) (M4 x 8 винт; 2 шт.).
6. Снимите пружину выключателя безопасности (Lower safety switch spring).
7. Отсоедините разъем, снимите монтажный винт (M4 x 8 винт; 1 шт.) и снимите выключатель безопасности нижнего лотка подачи бумаги вместе с кронштейном.

10. Снятие узла отделителя

1. Опустите лоток подачи бумаги (Paper feed tray) в нижнее предельное положение, затем выключите питание машины.
2. Опустите рукоятку блокировки (Lock knob) и отпустите блокировку узла прокладки отделителя (Stripper pad unit).
3. Нажмите рычаг отпуска отделителя (Stripper release lever) и снимите узел отделителя (Stripper unit).

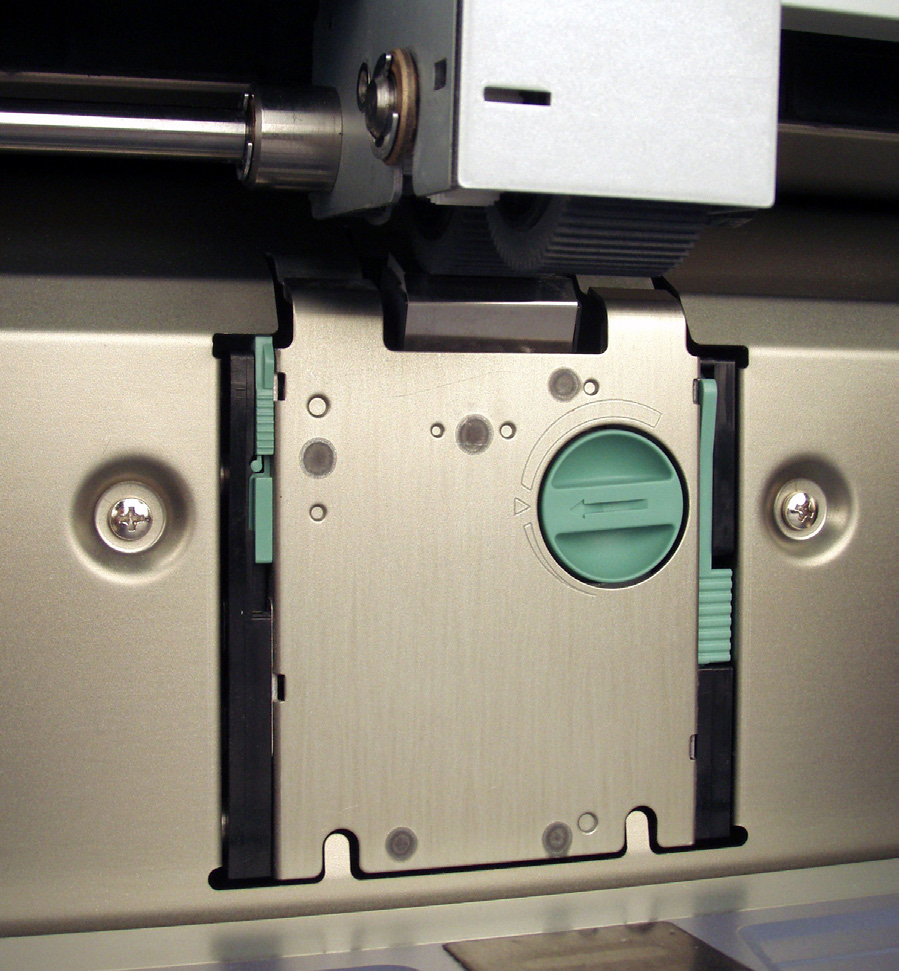

11. Снятие узла прокладки отделителя

1. Опустите лоток подачи бумаги (Paper feed tray) в нижнее предельное положение, выключите питание машины и снимите
2. Вручную поднимите и снимите узел прокладки отделителя (Stripper pad assembly).

1. Регулировка положения датчика верхнего предела

Поворот вала регулировки верхнего предела (Upper limit adjustment shaft) по часовой стрелке опускает узел датчика верхнего предела (Upper limit sensor assembly) и увеличивает зазор.

* На EZ2 и всех серий EV датчик верхнего предела A отсутствует.

* На EZ2 & EV2 датчик давления подачи бумаги отсутствует.

1. Извлеките бумагу из лотка подачи бумаги (Paper feed tray) и установите рычаг прижима подачи бумаги (Paper feed pressure lever) в положение <Normal>.
2. Запустите тест-режим № 0681 (максимальное поднятие лотка подачи бумаги) для подъема лотка подачи бумаги (Paper feed tray). Дождитесь полной остановки.
3. После полной остановки лотка подачи бумаги (Paper feed tray) убедитесь, что зазор между роликом захвата (Pickup roller) и лотком подачи бумаги (Paper feed tray) составляет от 1,5 до 2,5 мм.
4. Если измеренное значение выходит за пределы этого диапазона, отрегулируйте, вставив отвертку с плоским жалом в отверстие в крышке лотка подачи бумаги (Paper feed cover), и поворачивайте вал регулировки верхнего предела (Upper limit adjustment shaft) для перемещения узла датчика верхнего предела (Upper limit sensor assembly) вверх или вниз.
1. Установка положения датчика верхнего предела (Upper limit sensor) слишком высоко увеличивает прижим подачи бумаги и может привести к множественной подаче бумаги.
2. Установка положения датчика верхнего предела (Upper limit sensor) слишком низко уменьшает прижим подачи бумаги и может привести к отказу подачи бумаги.

2. Регулировка прокладки отделителя

1. Установите рычаг прижима подачи бумаги (Paper feed pressure lever) в положение, соответствующее типу бумаги, и начните печать.
2. Если происходит множественная подача бумаги или отказ подачи бумаги, отрегулируйте угол прокладки отделителя (Stripper pad angle) или прижим прокладки отделителя (Stripper pad pressure).

1. При множественной подаче бумаги:

- Поворачивайте регулятор угла прокладки отделителя (Stripper pad angle adjuster) по часовой стрелке для увеличения угла прокладки отделителя (увеличение угла).

2. При отказе подачи бумаги:

- Поворачивайте регулятор угла прокладки отделителя (Stripper pad angle adjuster) против часовой стрелки для уменьшения угла прокладки отделителя (уменьшение угла).

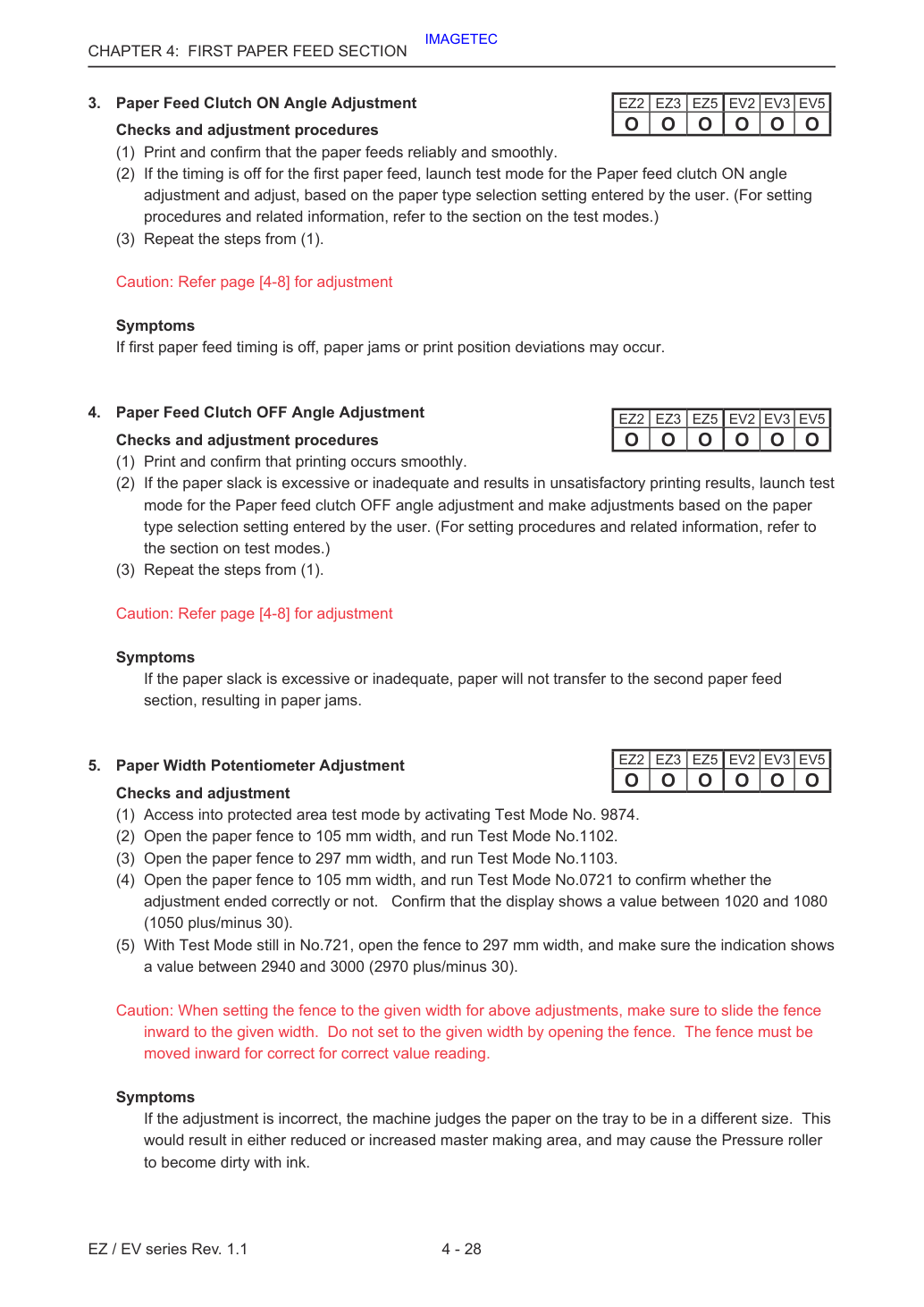

3. Регулировка угла включения муфты подачи бумаги

Если время первой подачи бумаги нарушено, могут возникнуть замятия бумаги или отклонения в положении печати.

1. Распечатайте и убедитесь, что бумага подается надежно и плавно.
2. Если время первой подачи бумаги нарушено, запустите тест-режим для регулировки угла включения муфты подачи бумаги (Paper feed clutch ON angle adjustment) и отрегулируйте на основе установленного параметра выбора типа бумаги, введенного пользователем. (Процедуры установки и соответствующую информацию см. в разделе тест-режимы.)
3. Повторите шаги, начиная с (1).

4. Регулировка угла отключения муфты подачи бумаги

Если провис бумаги чрезмерный или недостаточный, бумага не будет передана в секцию второй подачи бумаги, что приведет к замятиям бумаги.

1. Напечатай и убедись, что печать происходит плавно.
2. Если натяжение бумаги чрезмерно или недостаточно и приводит к неудовлетворительным результатам печати, запусти тест-режим для регулировки угла выключения муфты подачи бумаги (Paper feed clutch OFF angle) и выполни регулировки в соответствии с параметром выбора типа бумаги, введенным пользователем. (Для процедур настройки и связанной информации обратись к разделу о тест-режимах.)
3. Повторите шаги, начиная с (1).

5. Регулировка потенциометра ширины бумаги (Paper Width Potentiometer)

Внимание: При установке направляющей на заданную ширину для вышеуказанных регулировок убедись, что направляющая движется внутрь на заданную ширину. Не устанавливай заданную ширину путем открывания направляющей. Направляющая должна перемещаться внутрь для корректного считывания значения.

Если регулировка произведена неправильно, машина определит бумагу на лотке как другой размер. Это может привести к уменьшению или увеличению площади изготовления оригинала и может стать причиной загрязнения ролика прижима (Pressure roller) чернилами.

1. Войди в защищенную зону тест-режима, активировав Test Mode No. 9874.
2. Раскрой направляющую бумаги на ширину 105 мм и запусти Test Mode No.1102.
3. Раскрой направляющую бумаги на ширину 297 мм и запусти Test Mode No.1103.
4. Раскрой направляющую бумаги на ширину 105 мм и запусти Test Mode No.0721, чтобы убедиться в правильности завершения регулировки. Убедись, что дисплей показывает значение между 1020 и 1080.
5. При включенном Test Mode No.721 раскрой направляющую на ширину 297 мм и убедись, что показание отображает значение между 2940 и 3000 (2970 плюс/минус 30).
