5. Снятие и установка
Подготовка перед разборкой:
1. При выполнении процедуры снятия все внешние подключения питания принтера должны быть отключены
2. При выполнении процедуры снятия кабельный зажим должен быть удален. Кабельный зажим должен быть заменен при повторной сборке, чтобы избежать защемления проводов, препятствия пути прохождения бумаги или ограничения механического движения.
replaced during reassembly to avoid wire pinching, obstruction of the paper path, or restricted mechanical movement.
3. Если не указано иное, компоненты переустанавливайте в обратном порядке снятия.
4. Чтобы избежать травм при первой разборке аппарата, наденьте перчатки перед началом работы.

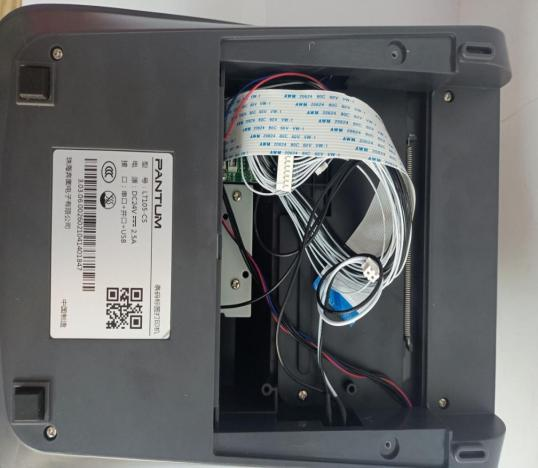

1. Разместите принтер нижней частью вверх, удалите 2 винта крепления главной платы (внешней крышки) с помощью
крестовой отвёртки, поднимите и извлеките внешнюю крышку.

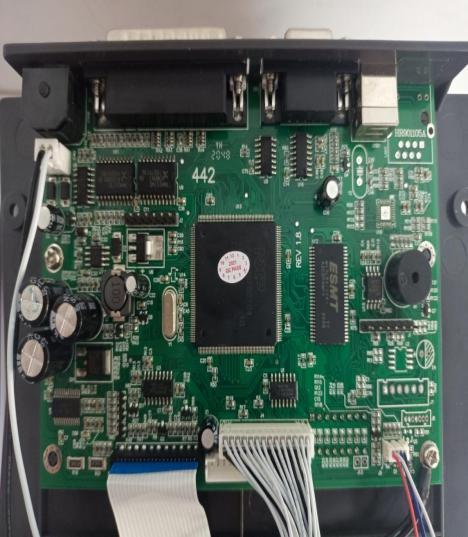

2. Отсоедините 4 жгута проводки от главной платы, удалите 2 винта крепления на передней части

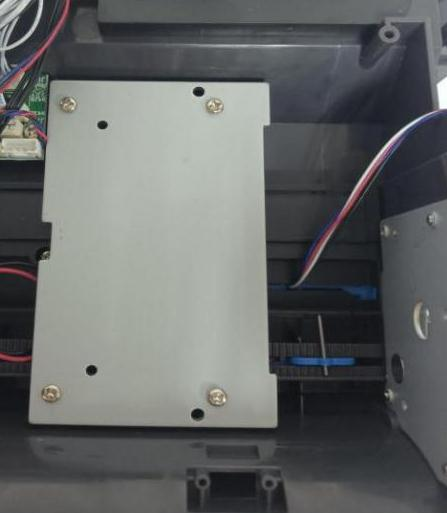

1. Разместите принтер нижней частью вверх, удалите 4 винта крепления крестовой отвёрткой, поднимите
обе стороны нижней крышки и извлеките нижнюю крышку.
1. Удалите нижнюю крышку, отсоедините жгут проводки от двигателя, извлеките U-образные скобы
пинцетом и затем удалите две ведущие шестерни.
2. Удалите 2 винта крепления крестовой отвёрткой и затем снимите главный двигатель.
1. Удалите пластину противовеса (см. «Снятие датчика чёрной метки»), удалите 3 винта крепления крестовой
отвёрткой и извлеките пластину основания датчика, затем извлеките датчик зазора.
2. Удалите 2 винта крепления крестовой отвёрткой и затем снимите узел зажима бумаги.

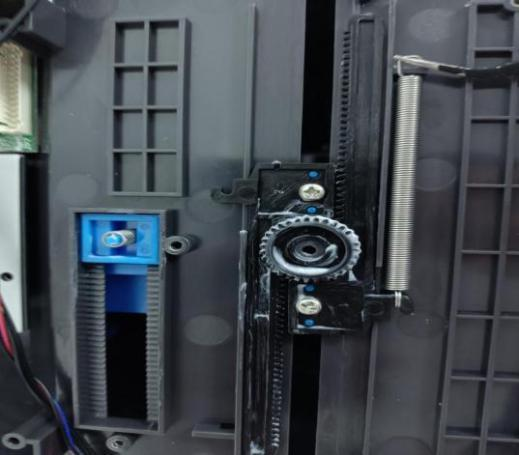

Удалите сборку нижней крышки, удалите 3 винта крепления крестовой отвёрткой и снимите фиксированную нижнюю пластину, затем ослабьте пружину вправо пинцетом и извлеките её.
Поднимите и извлеките ограничитель, затем удалите 2 винта крепления крестовой отвёрткой и извлеките узел загрузки бумаги из внутренней части принтера.
Снятие сборки верхней крышки Вручную нажмите на синий фиксатор, чтобы открыть основание ленты, удалите 4 винта крепления крестовой отвёрткой и затем извлеките верхнюю крышку.

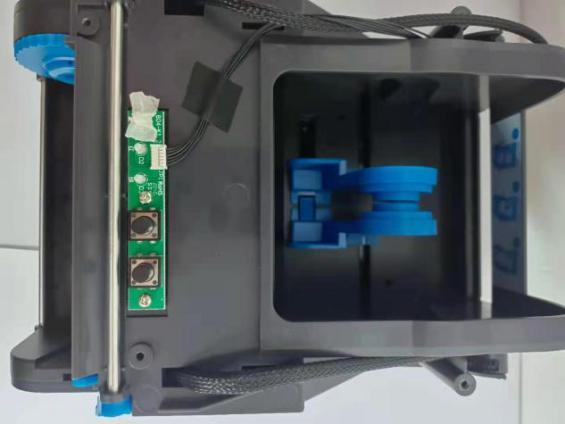

Снятие сборки клавиатуры Удалите сборку верхней крышки, отсоедините жгуты проводки, удалите 2 винта крепления крестовой отвёрткой и затем снимите клавиатуру.

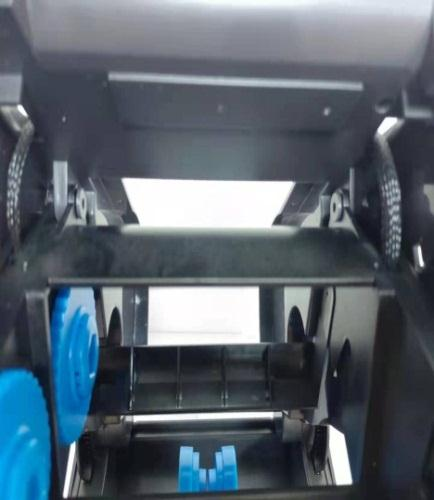

Снятие печатающей головки Примечание: При разборке и установке принтера не касайтесь печатающей головки руками, чтобы избежать повреждения принтера статическим электричеством.
1. Нажмите на синий фиксатор, чтобы открыть основание ленты.
2. Извлеките 3 опорные пружины: Используйте пинцет, чтобы достать в первой и последней секции пружину, поддерживающую
тепловой элемент, затем сожмите пружину вместе, пока она не отделится от опорного паза, и затем извлеките её.
3. Прижмите тепловой элемент к основанию ленты плотно (как указано красной рамкой), (как указано
стрелками) нажмите его вверх, чтобы снять тепловой элемент; удалите 2 винта крепления крестовой отвёрткой и затем отсоедините два жгута проводки, извлеките печатающую головку.
1. Удалите верхнюю крышку принтера и откройте основание ленты. Удалите блокировку основания пинцетом (зажмите кончик)

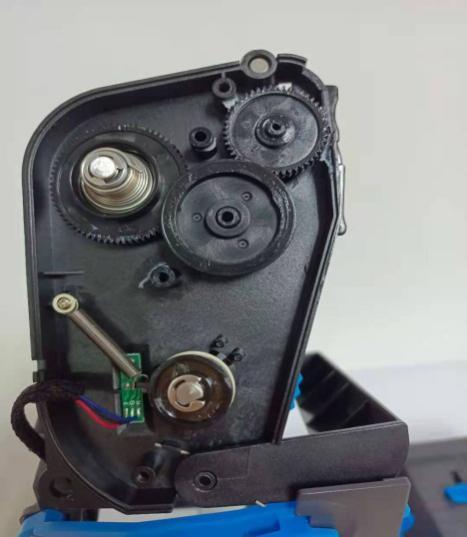

2. Удалите 3 винта крепления на левой крышке основания ленты крестовой отвёрткой и снимите
крышку. Затем удалите 2 шестерни большого пальца.
3. Удалите две U-образные скобы больших пальцев пинцетом, затем снимите пружину и большой
