2. Принципы работы

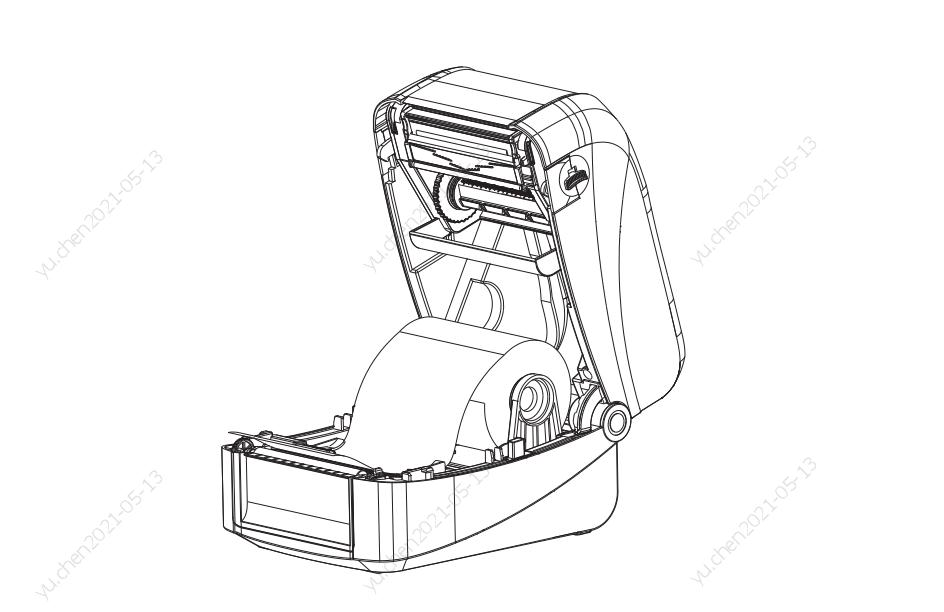

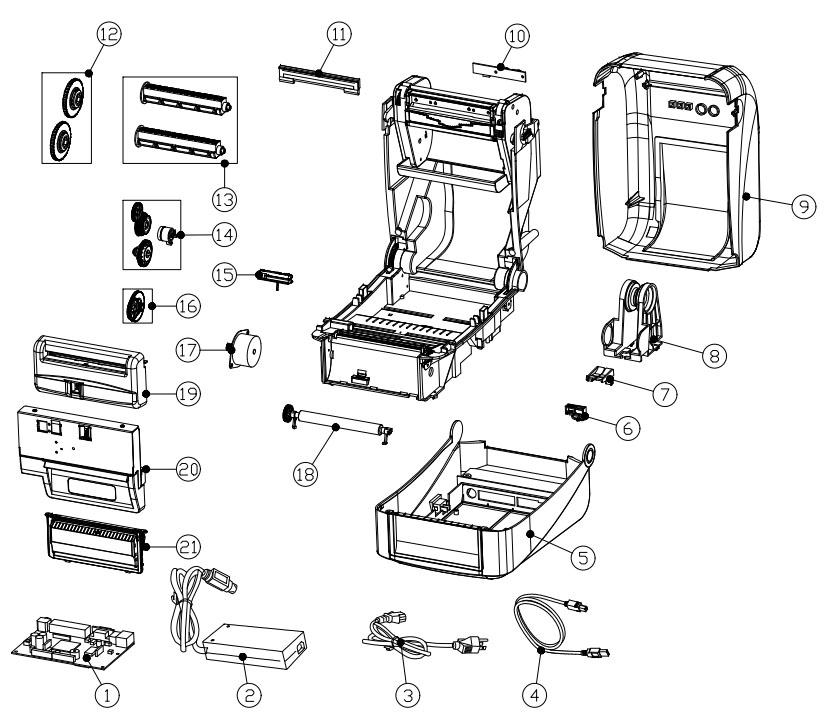

1. Главная плата
8. Блок загрузки бумаги
15. Узел датчика зазора (Gap sensor assembly)
2. Адаптер питания
9. Узел верхней крышки (Top cover assembly)
16. Узел подающей шестерни (Feed gear assembly)
3. Кабель питания стандарта 220В
10. Узел клавиатуры (Key board assembly)
17. Двигатель (Motor)
4. Кабель USB
11. Печатающая головка (Printhead)
18. Узел резинового ролика (Rubber roller assembly)
5. Узел нижней крышки (Bottom cover assembly)
12. Поворотное колесо
6. Узел датчика чёрной метки (Black mark sensor assembly)
13. Узел катушки ленты (Ribbon spindle assembly)
7. Блок зажима бумаги (Paper clamping block)
14. Шестерня поворотного колеса

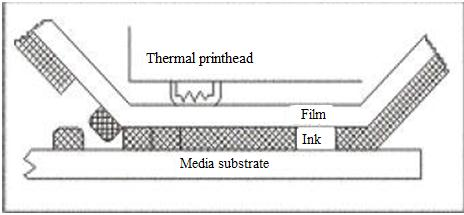

Когда полупроводниковый нагревательный элемент печатающей головки контактирует с термопечатной бумагой, он нагревает бумагу и изменяет её цвет, создавая требуемые точечные символы и графику на бумаге, и печатает необходимые изображения.

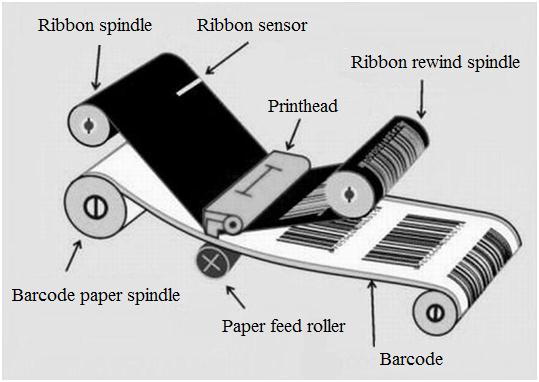

Через специальную ленту покрытие тонера на ленте нагревается и переносится на бумагу или другие типы носителей в соответствии с принципом работы, аналогичным печатающей головке факс-аппарата.
