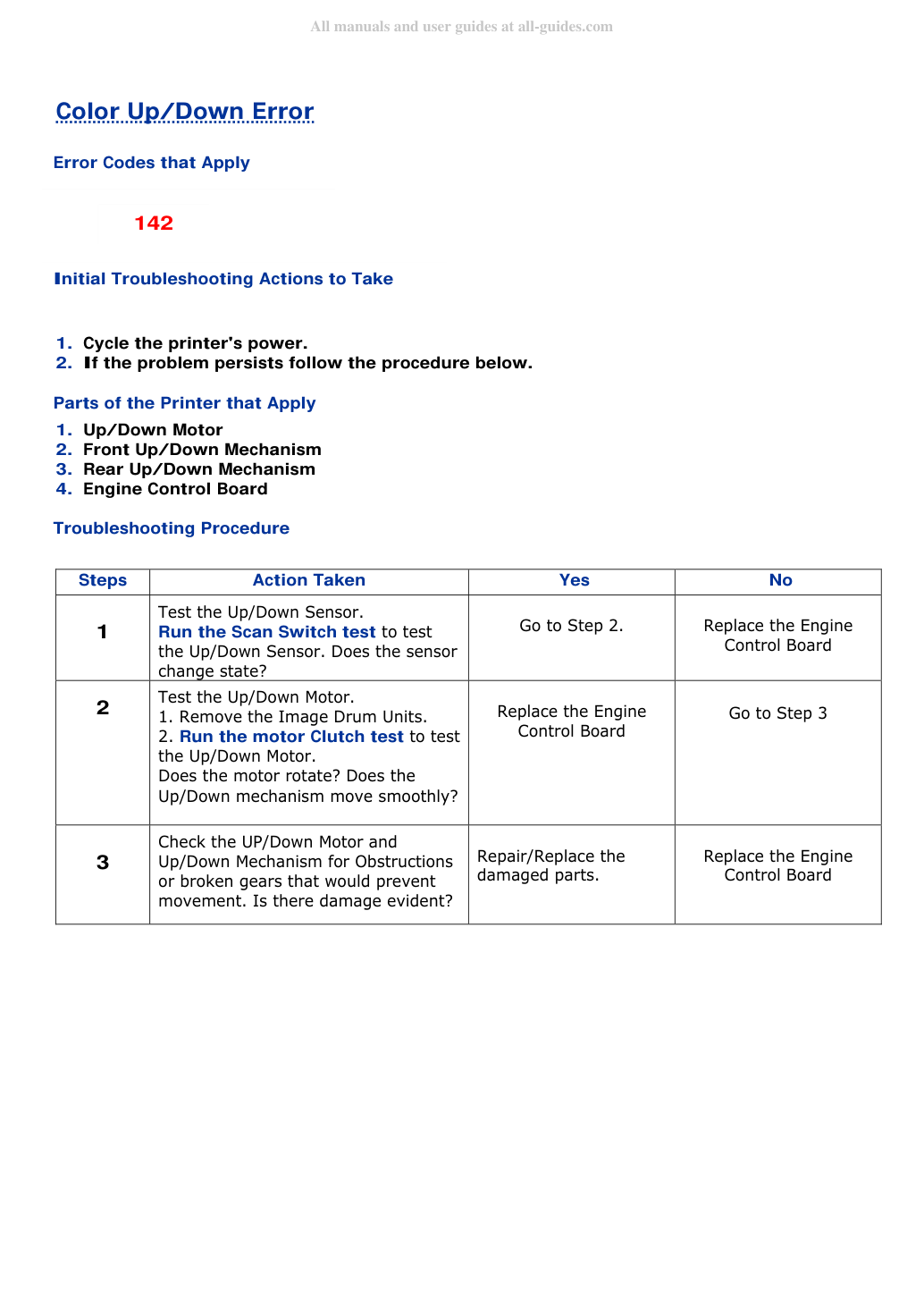

1. Отключите/включите питание принтера.
2. Если проблема не устранена, выполните следующую процедуру.
1. Up/Down Motor
2. Front Up/Down Mechanism
3. Rear Up/Down Mechanism
4. Плата управления двигателем
Запусти тест Scan Switch для проверки Up/Down Sensor. Датчик меняет состояние?
1. Извлеки Image Drum Units.
2. Запусти тест motor Clutch для проверки
Двигатель вращается? Up/Down Mechanism движется плавно?
Проверь UP/Down Motor и Up/Down Mechanism на предмет помех или сломанных gear, препятствующих движению. Видны ли повреждения?
Отремонтируй/замени поврежденные детали.
1. Убедись, что Top Cover Latch свободен от помех и полностью закрыт.
2. Выключите и включите питание принтера.
3. Если проблема сохраняется, выполни приведенную ниже процедуру.
1. Top Cover Interlock Switch
3. Плата управления двигателем
Проверь наличие признаков неисправности или повреждения:
Есть ли повреждения или смещение?
Протестируй Top Cover Interlock Switch.
Запусти тест Scan Switch для проверки Switch.
Switch работает правильно?
Замени Top Cover Interlock Switch.
Проверь напряжение switch на HVPS. На разъеме +5 В?
Проверь все контакты HVOLT Harness на непрерывность.
1. Отсоедини ribbon cable.
2. Проверь непрерывность ribbon
1. Убедись, что Fuser Latch свободен от помех и полностью включен.
2. Выключите и включите питание принтера.
3. Если проблема сохраняется, выполни приведенную ниже процедуру.
1. Термоузел (Fuser)
2. Fuser Release Sensor
3. Плата управления двигателем
Проверь наличие признаков неисправности или повреждения:
поврежденные детали, затем выполни цикл питания принтера.
Замени Fuser. Если ошибка не исчезнет, перейди к Шагу 2.
Протестируй Fuser Release Sensor.
Запусти тест Scan Switch для проверки sensor.
Датчик функционирует правильно?
Замени sensor. Если ошибка не исчезнет, перейди к Шагу 3.

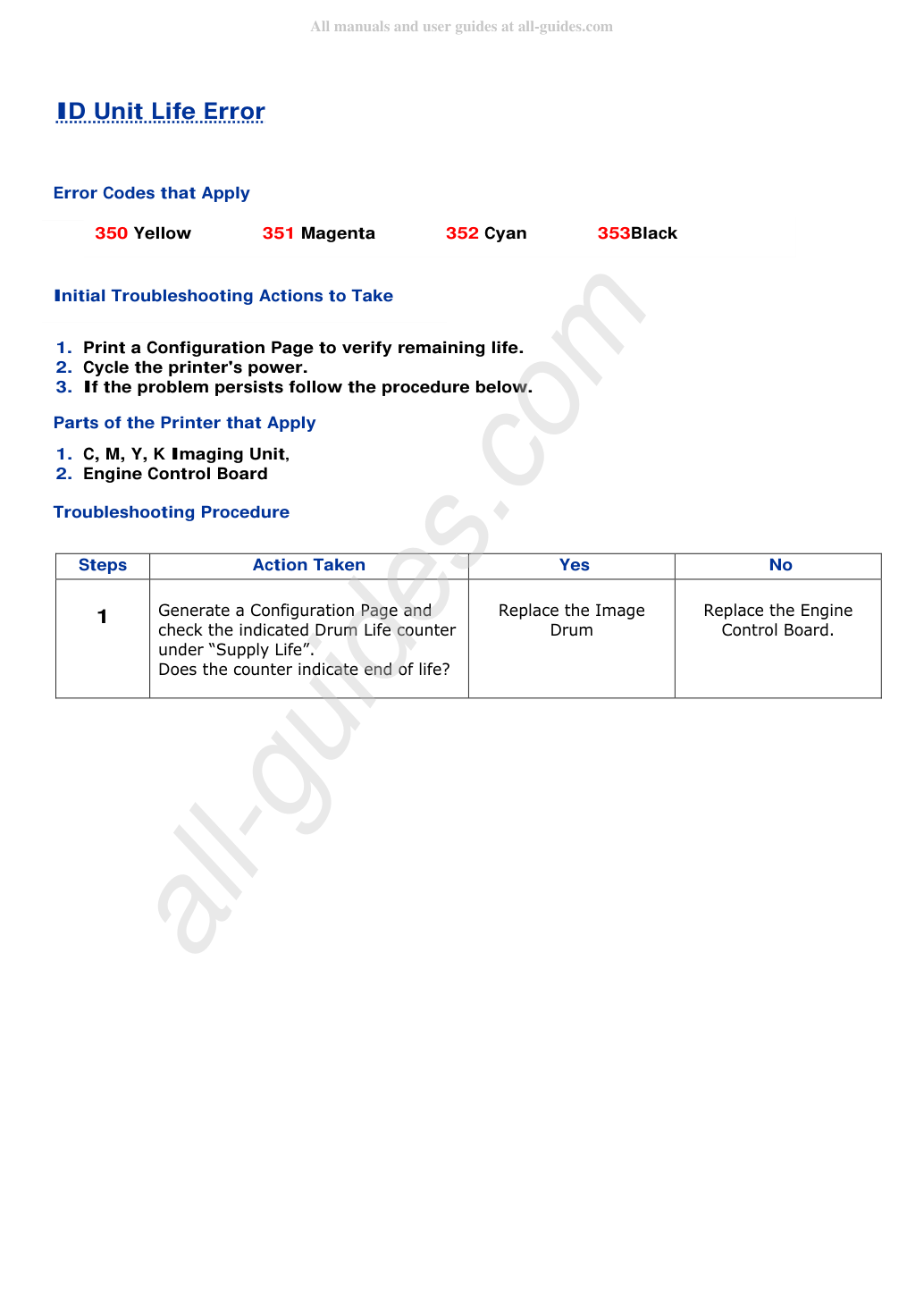

1. Распечатай Configuration Page для проверки оставшегося ресурса.
2. Выключите и включите питание принтера.
3. Если проблема сохраняется, выполни приведенную ниже процедуру.
2. Плата управления двигателем
Сгенерируй Configuration Page и проверь указанный Drum Life counter в разделе "Supply Life".
Counter указывает конец ресурса?
Замени Engine Control Board.
