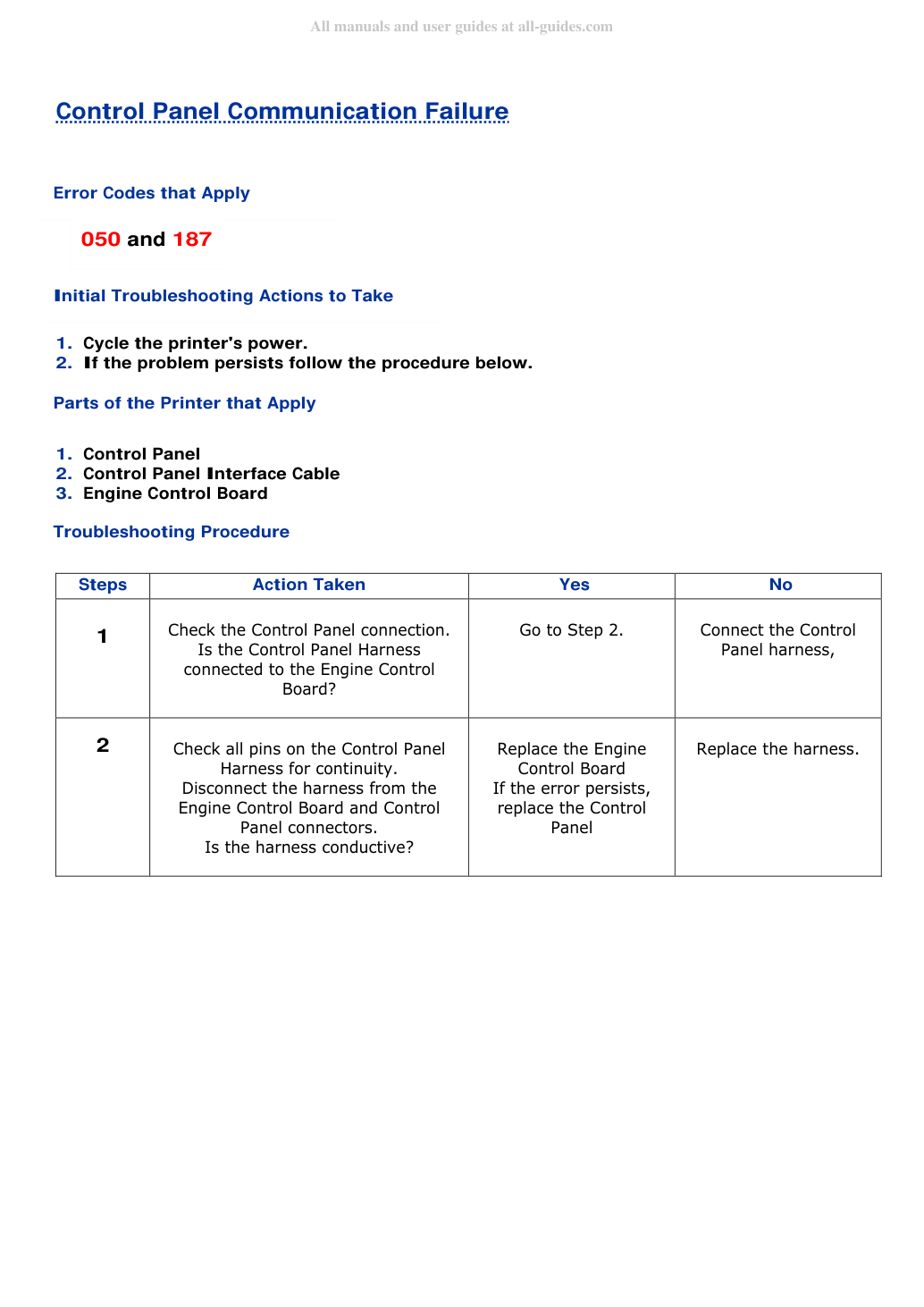

1. Отключите/включите питание принтера.
2. Если проблема не устранена, выполните следующую процедуру.
1. Панель управления
2. Кабель интерфейса панели управления
3. Плата управления двигателем
Проверь соединение панели управления.
Подключена ли жгут панели управления к плате управления двигателем?
Проверь непрерывность всех контактов жгута панели управления.
Отсоедини жгут от разъемов платы управления двигателем и панели управления.
1. Отключите/включите питание принтера.
2. Если проблема не устранена, выполните следующую процедуру.
1. Узел передачи
2. Двигатель блока переноса (Transfer Unit Motor)
3. Датчик вращения ремня (Belt Rotation Sensor)
4. Плата управления двигателем
Протестируй датчик вращения ремня (Belt Rotation Sensor).
Запусти тест Switch Scan и протестируй микросхему Hall IC.
Датчик функционирует правильно?
Замени датчик. Если ошибка сохраняется, перейди к шагу 3.
1. Закрой концевые выключатели для
2. Запусти тест Motor Clutch для проверки
Замени блок переноса (Transfer Unit). Если ошибка сохраняется, перейди к шагу 3.
Замени двигатель. Если ошибка сохраняется, перейди к шагу 3.
Проверь непрерывность всех контактов жгута HALL1.
Замени плату Motor Driver Board. Если ошибка сохраняется, перейди к шагу 4.
Проверь непрерывность всех контактов жгута. Отсоедини ленточный кабель.
Замени плату Engine Control Board. Замени жгут.
1. Переустанови указанный печатный барабан (Image Drum Unit)
2. Выключите и включите питание принтера.
3. Если проблема сохраняется, выполни приведенную ниже процедуру.
3. Плата датчика печатного барабана (Imaging Drum Unit Sensor Board)
4. Механизм подъема/опускания печатного барабана (Imaging Drum Unit Up/Down Mechanism)
4. Плата управления двигателем
Проверь наличие признаков неисправности или повреждения:
Запусти тест Scan Switch для указанного печатного барабана (Imaging Unit).
Датчик функционирует правильно?
Используй тест Scan Switch для проверки сигнала фазы печатного барабана (Imaging Unit Phase signal):
Меняется ли сигнал фазы барабана (Drum Phase signal) при блокировке датчика?
Отсоедини жгут от платы датчика печатного барабана (Imaging Unit Sensor Board) и от платы управления двигателем (Engine Control Board).
1. Удали пораженный печатный барабан (Imaging Unit).
2. Закрой концевые выключатели.
3. Запусти тест Motor Clutch для
Двигатель функционирует правильно?
Замени двигатель. Если ошибка сохраняется, перейди к шагу 6.
Проверь механизм подъема/опускания и связанные с ним шестерни. См. раздел «Drive Motors» для описания работы механизма Up/Down Mechanism.
1. Получи доступ к двигателю голубого блока (Cyan Unit Motor).
2. Поверни двигатель голубого блока (Cyan Motor) вручную в
Шестерни и тяги функционируют правильно?
Замени двигатель печатного барабана голубого блока (Cyan Imaging Unit Motor). Если ошибка сохраняется, перейди к шагу 7.
Замени механизм подъема/опускания (Up/Down Mechanism).
