В этом разделе описаны детали на местах, узлы и процедуры замены деталей, узлов и блоков. Обратите внимание, что описаны только процедуры разборки для замены деталей. Для сборки деталей просто выполните шаги в обратном порядке разборки.
ВСЕГДА отключайте кабель переменного тока и кабели интерфейса перед заменой деталей.
ВСЕГДА выполняйте следующие процедуры при отключении кабеля переменного тока.
1 Нажмите кнопку выключения на панели оператора. Когда принтер будет готов к отключению питания, выключите выключатель питания принтера.
2 Отключите штекер кабеля переменного тока от розетки переменного тока.
3 Отключите кабель переменного тока и отсоедините кабели интерфейса от принтера.
ВСЕГДА выполняйте следующие процедуры для повторного подключения принтера.
1 Подключите кабель переменного тока и кабели интерфейса к принтеру.
2 Подключите штекер кабеля переменного тока в розетку переменного тока.
4 Включите питание принтера в положение «I».
НИКОГДА не разбирайте принтер во время его нормальной работы.
При разборке узла (Assy) разбирайте только необходимый минимум. НИКОГДА не снимайте детали, не указанные в процедурах замены деталей.
Разбирайте детали в указанном порядке. Несоблюдение этого может привести к повреждению деталей.
Временно завинтите винт, манжету и другие мелкие детали на их исходное место, чтобы не потерять эти детали.
НИКОГДА не надевайте перчатки при работе с микропроцессором, ROM, RAM и другими микросхемами или печатной платой (PCB), так как перчатки могут генерировать статическое электричество.
НИКОГДА не кладите печатную плату (PCB) принтера непосредственно на устройство или пол.

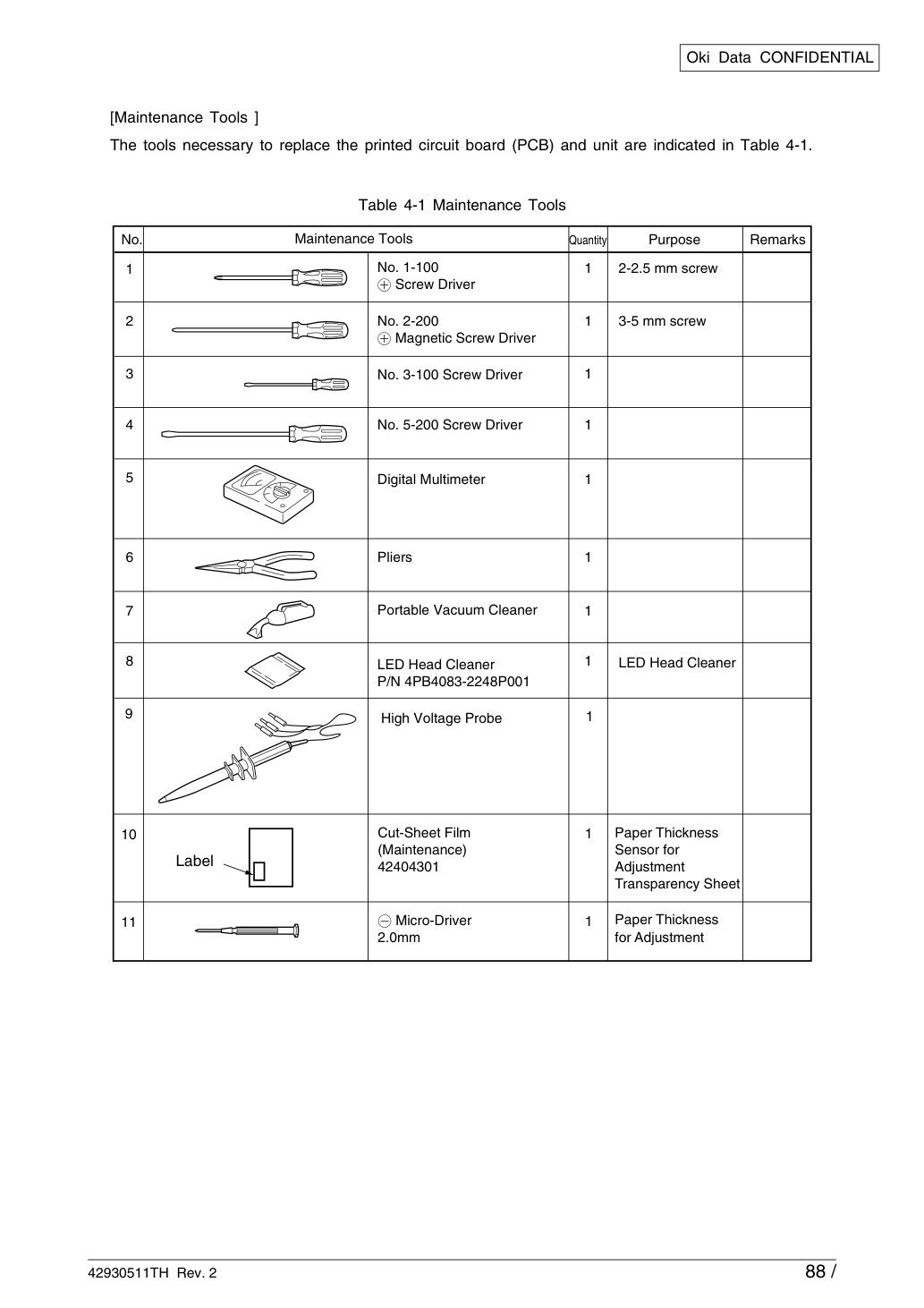

для регулировки зонд высокого напряжения [Инструменты обслуживания] Инструменты, необходимые для замены печатной платы (PCB) и блока, указаны в таблице 4-1.

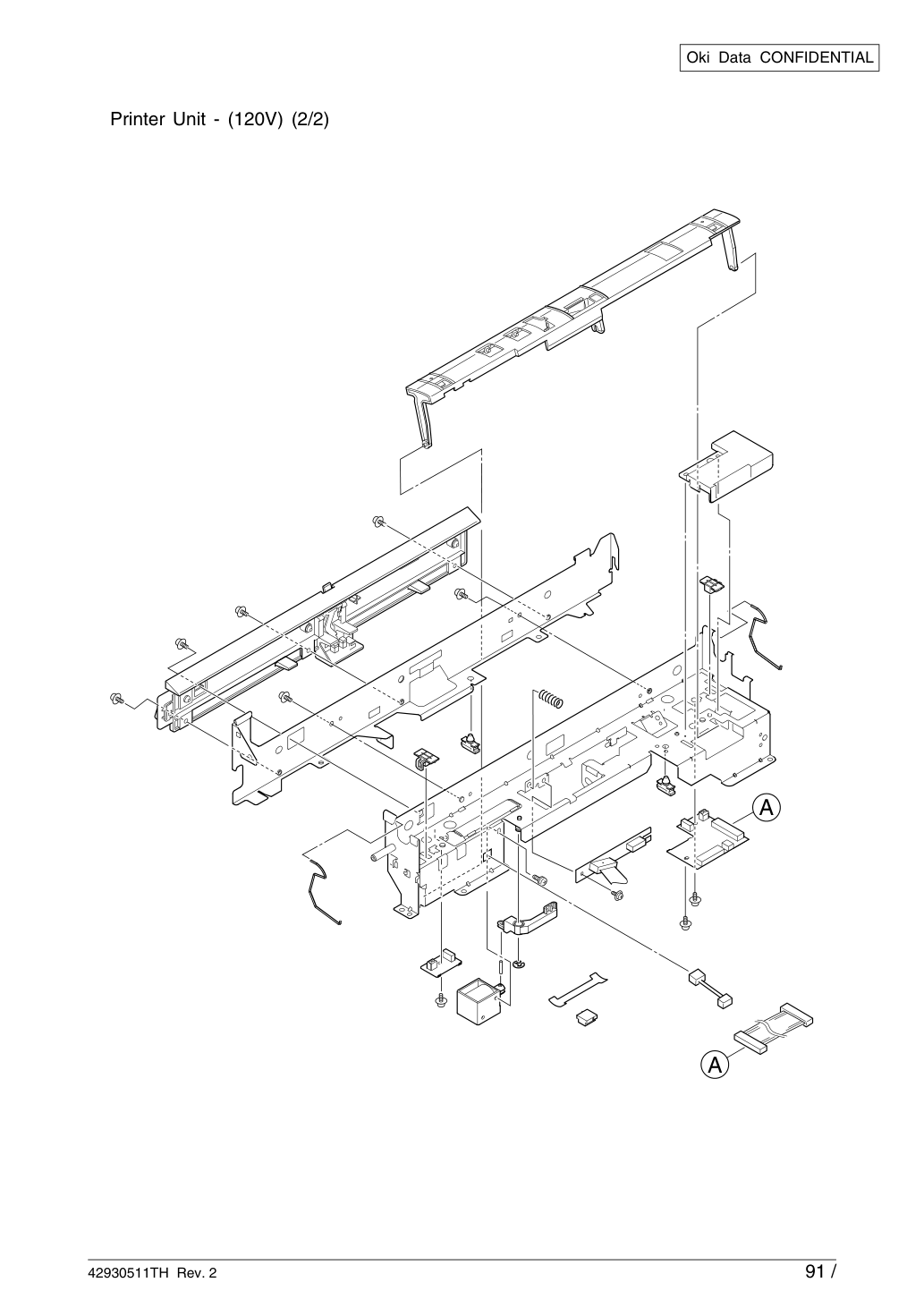

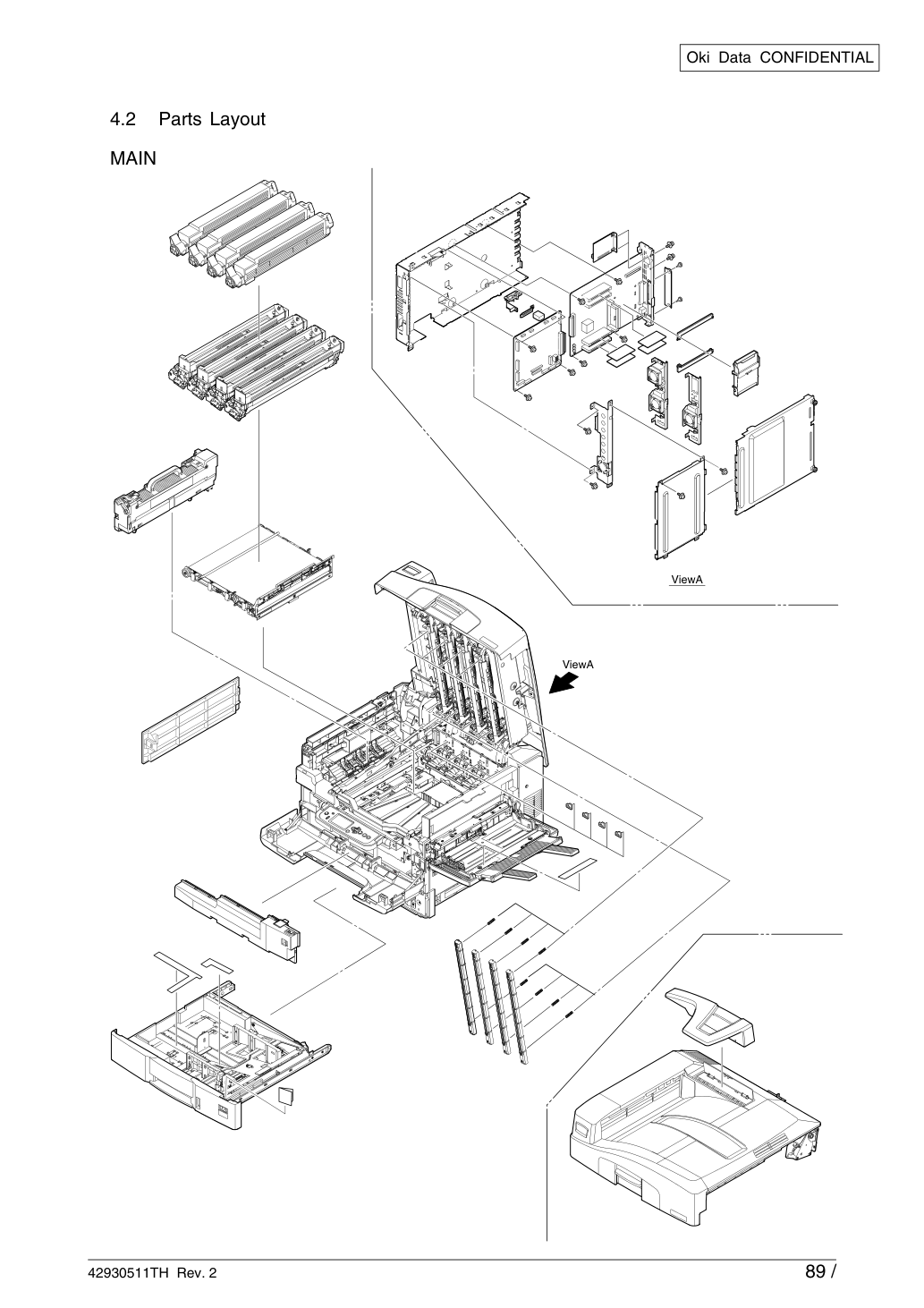

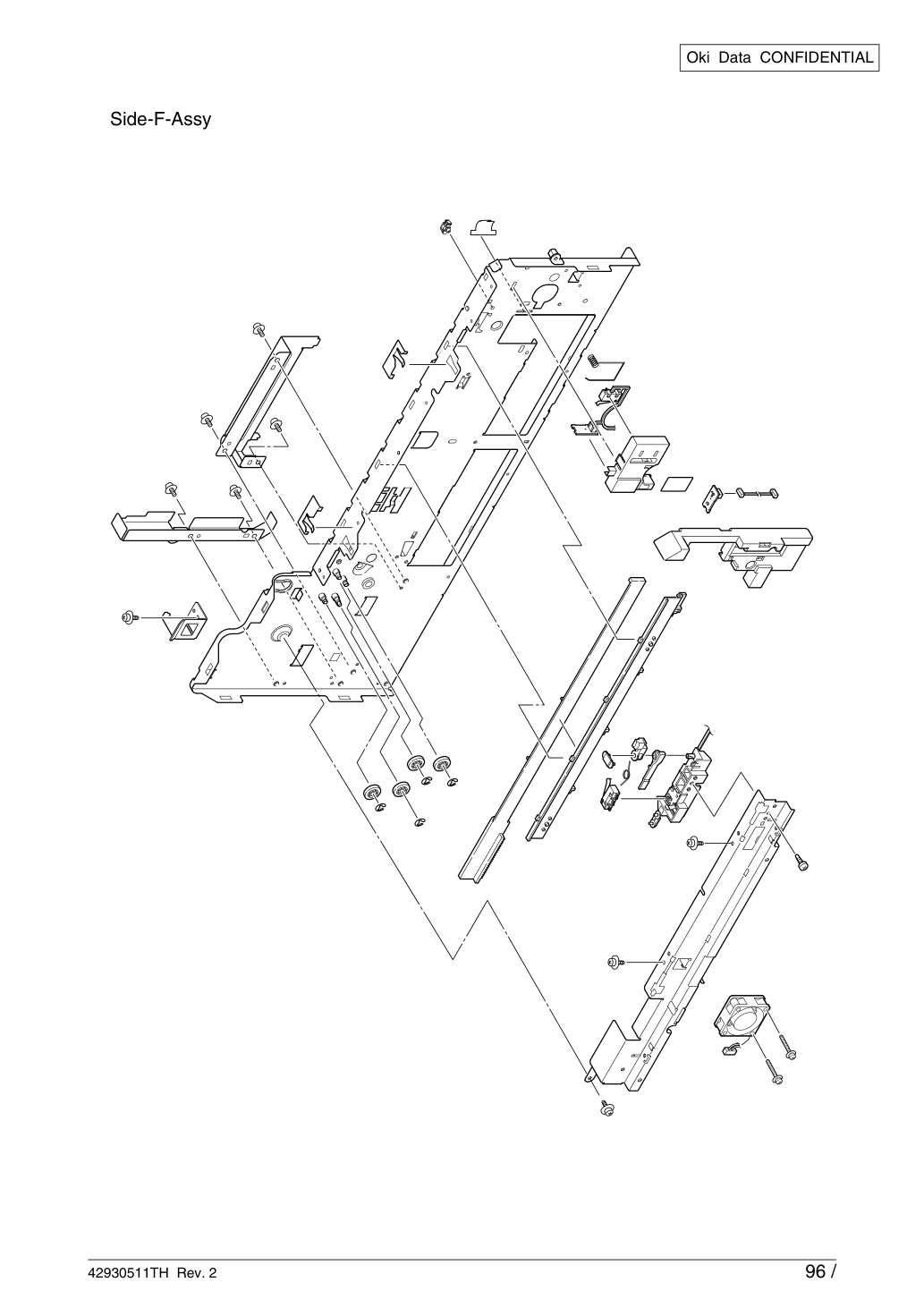

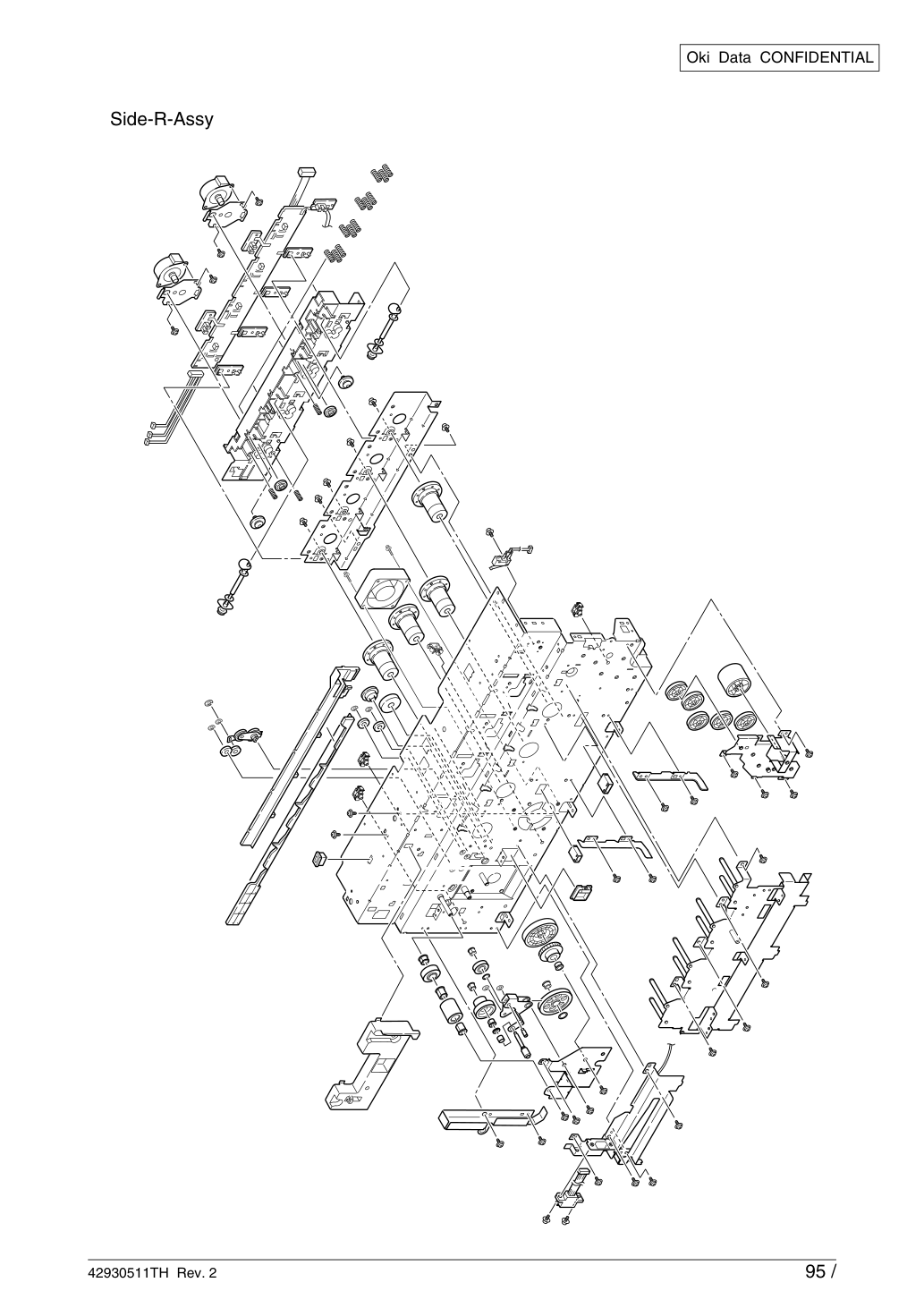

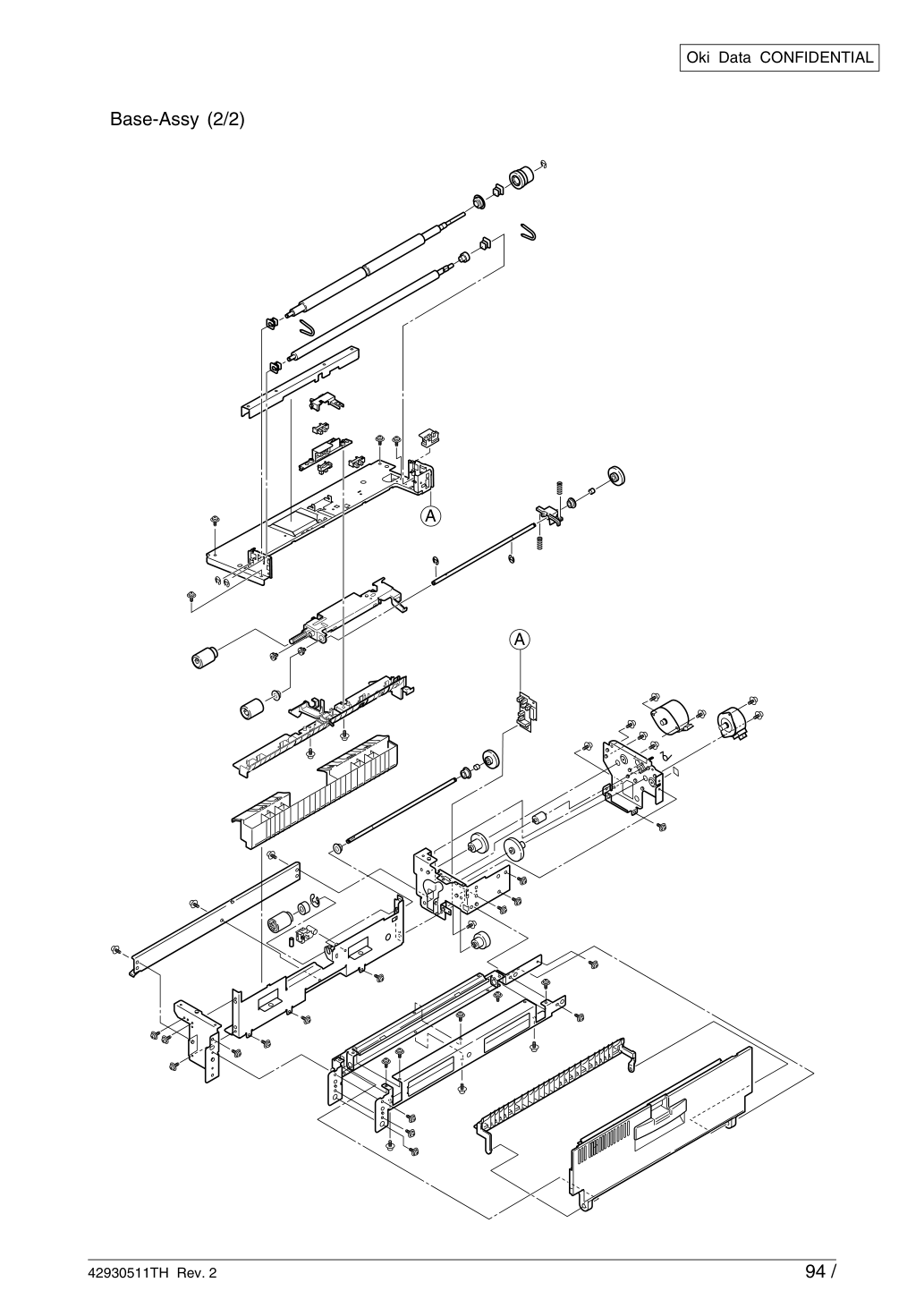

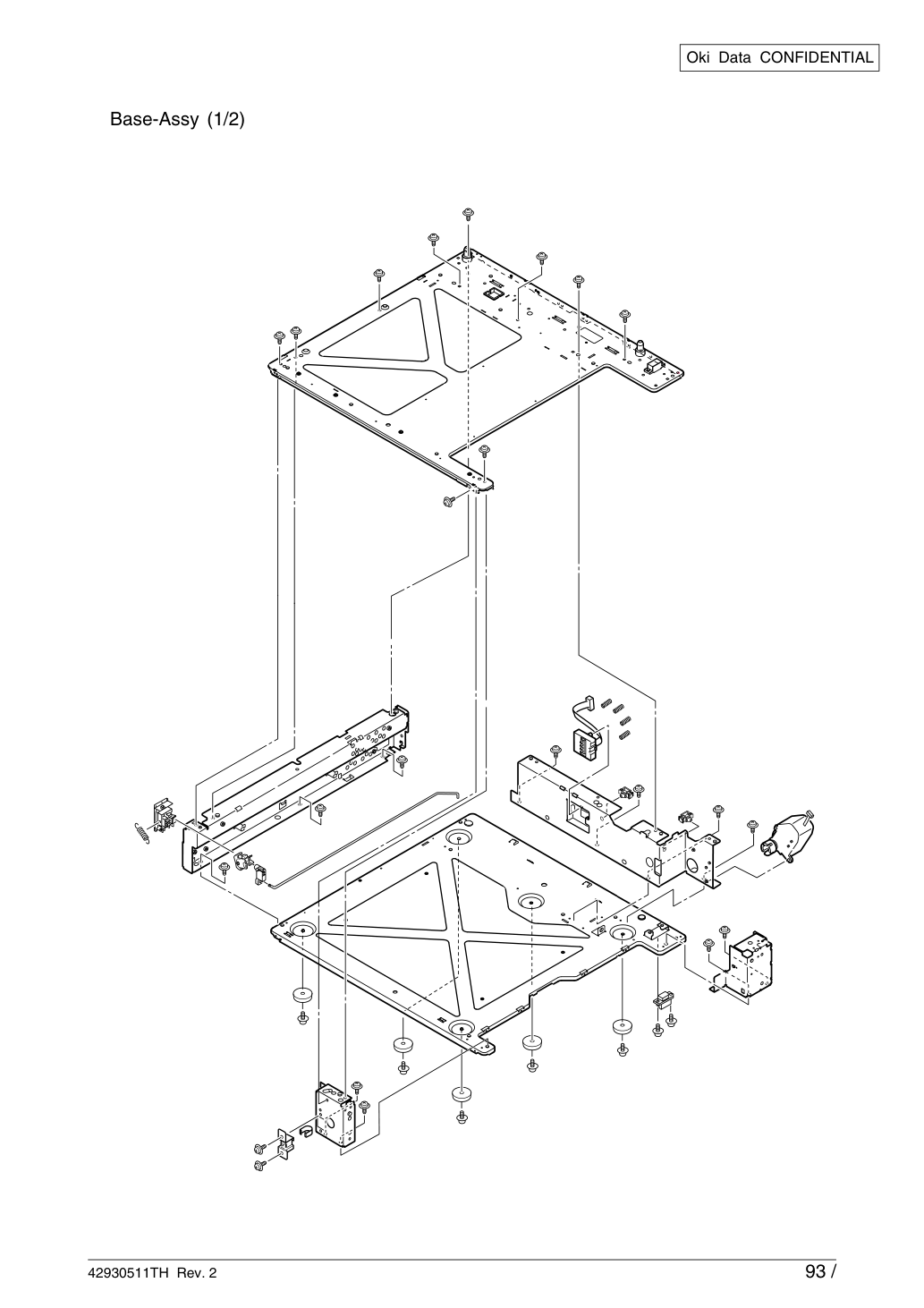

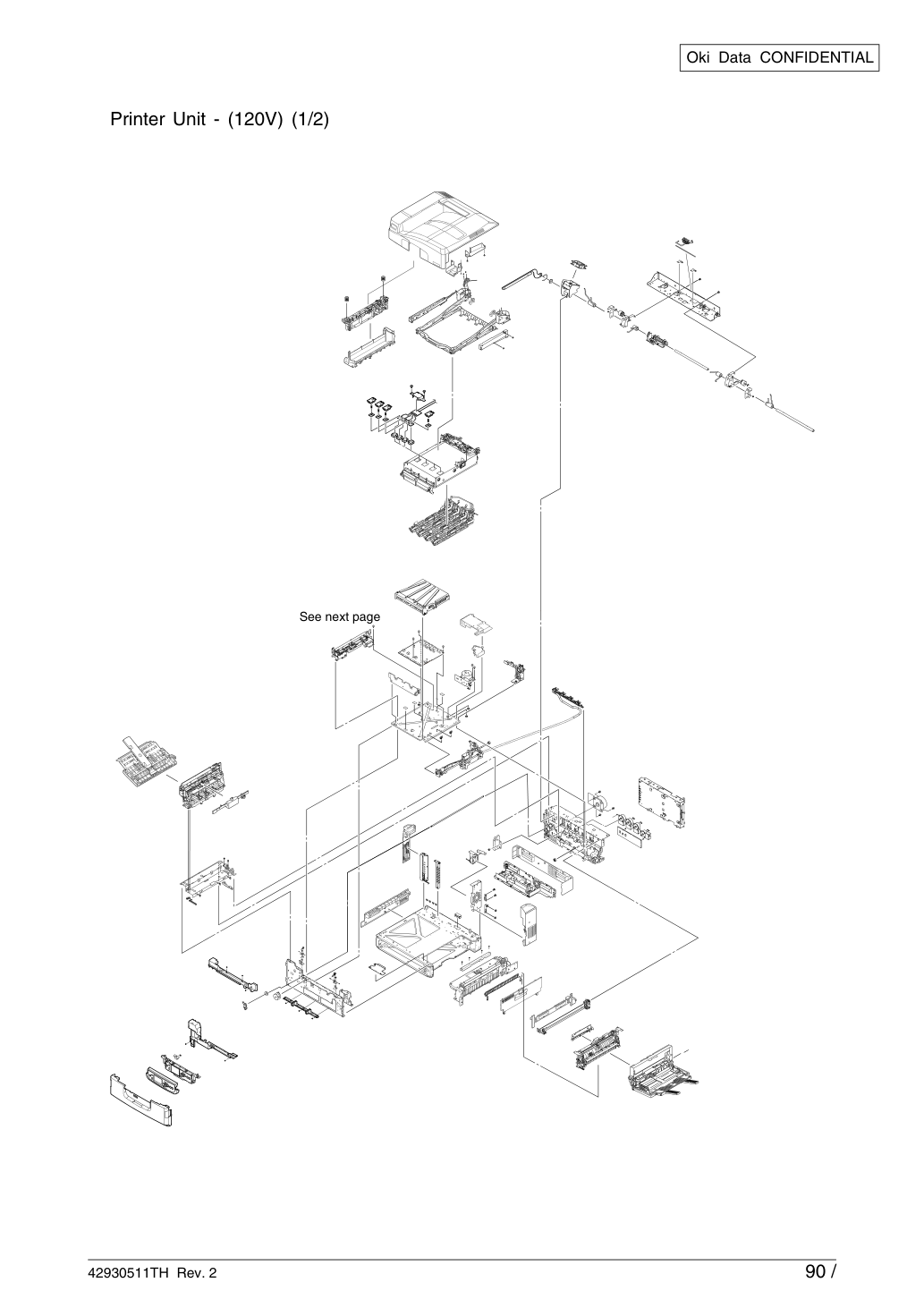

В этом разделе описаны процедуры замены деталей и узлов, указанных на диаграмме разборки.

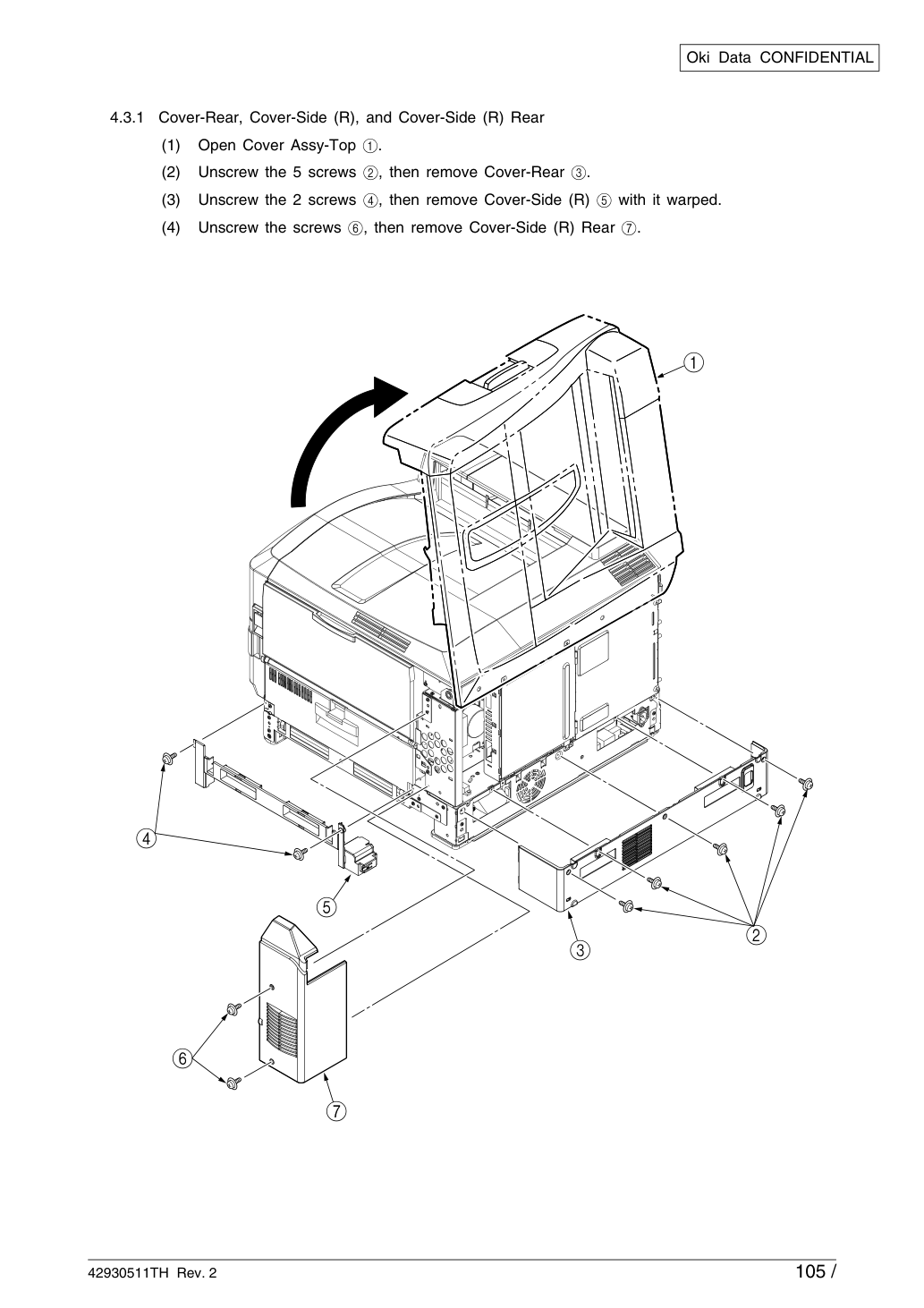

Отвинтите 5 винтов 2, затем снимите Cover-Rear 3.
Отвинтите 2 винта 4, затем снимите Cover-Side (R) 5 с его деформацией.
Отвинтите винты 6, затем снимите Cover-Side (R) Rear 7.

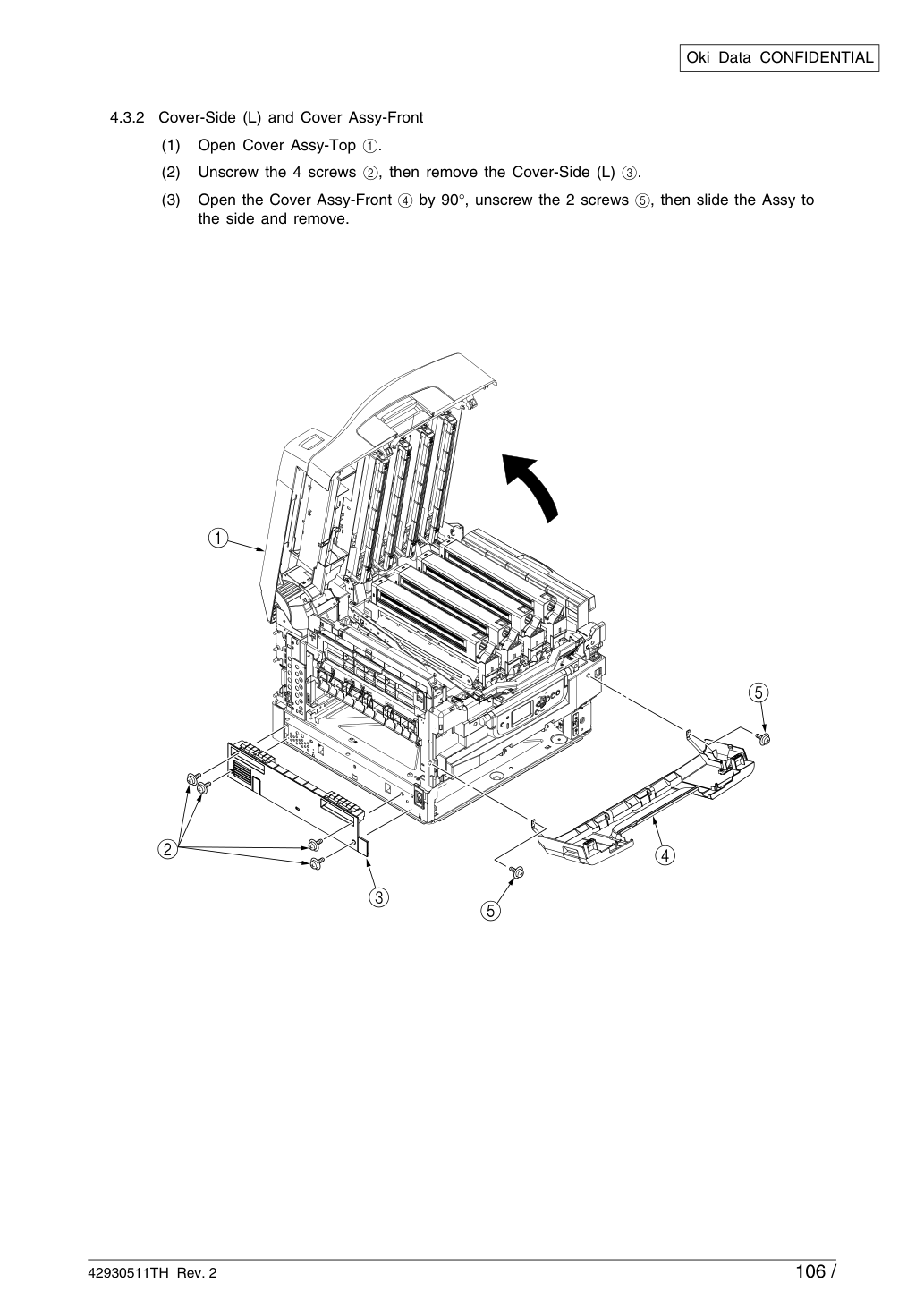

Отвинтите 4 винта 2, затем снимите Cover-Side (L) 3.
Откройте Cover Assy-Front 4 на 90°, отвинтите 2 винта 5, затем сдвиньте узел в сторону и снимите.

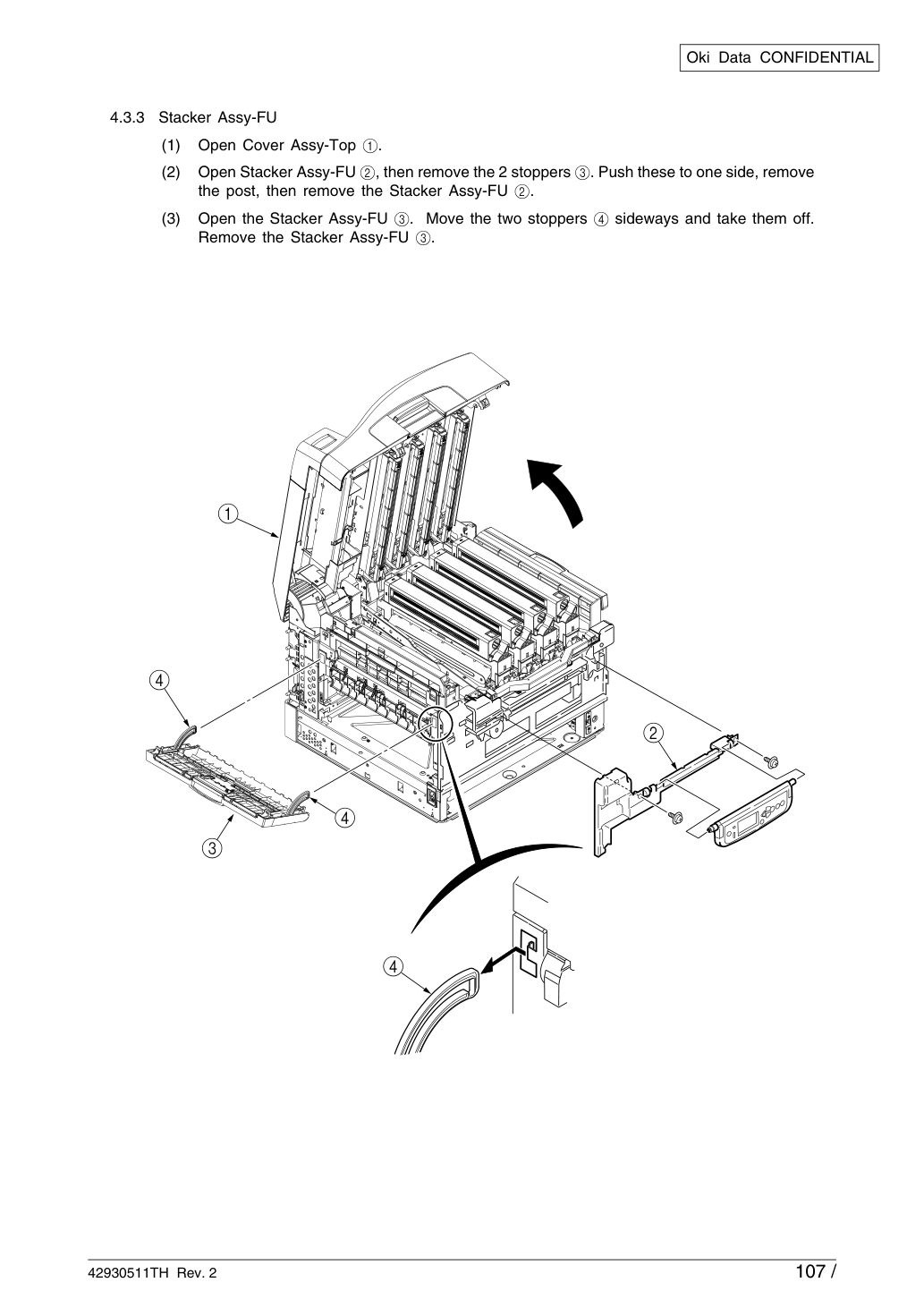

Откройте Stacker Assy-FU 2, затем снимите 2 стопора 3. Отодвиньте их в сторону, снимите штифт, затем снимите Stacker Assy-FU 2.
Откройте Stacker Assy-FU 3. Переместите два стопора 4 в стороны и снимите их.

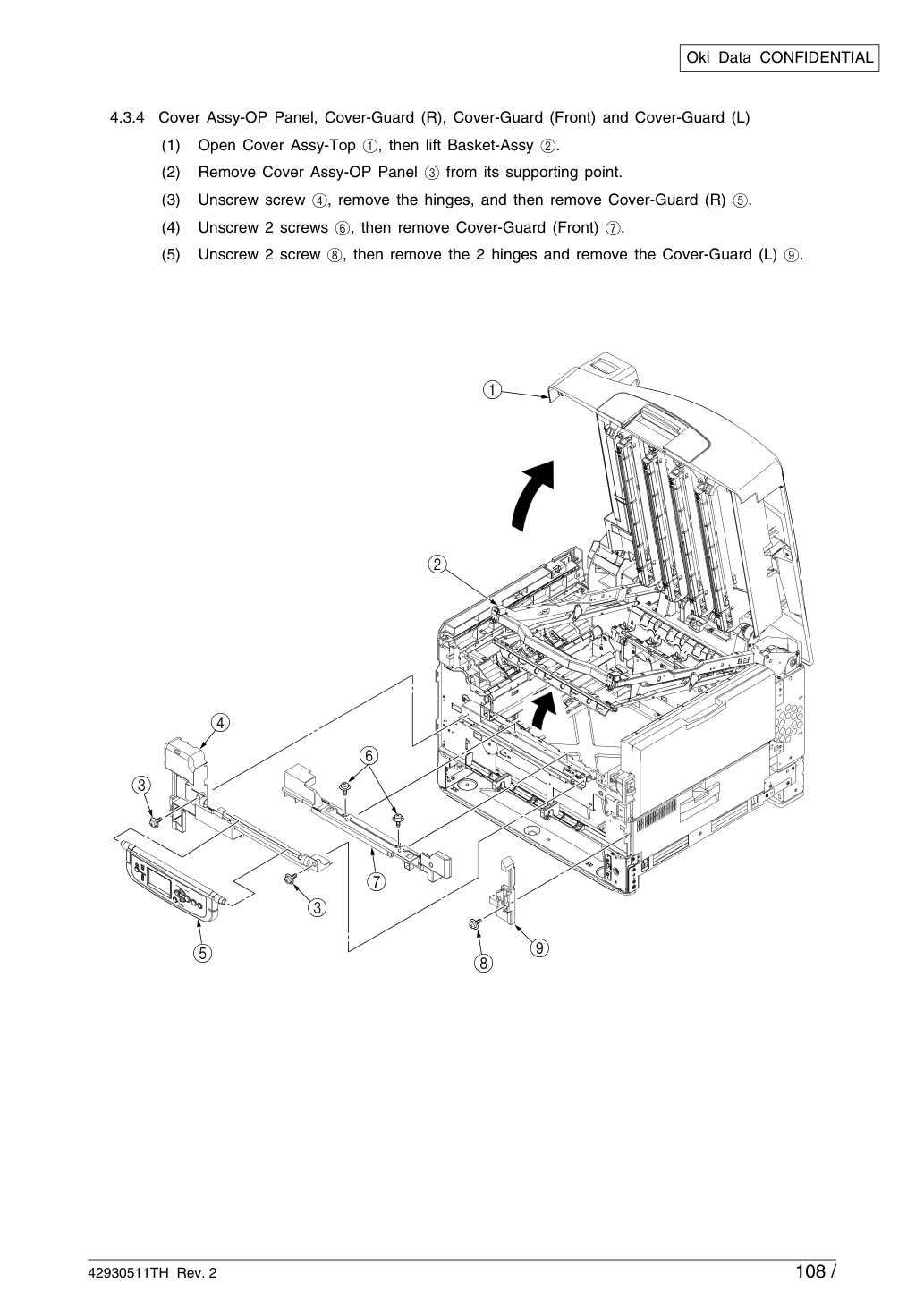

Откройте Cover Assy-Top 1, затем поднимите Basket-Assy 2.
Снимите Cover Assy-OP Panel 3 с точки опоры.
Отвинтите винт 4, снимите петли, затем снимите Cover-Guard (R) 5.
Отвинтите 2 винта 6, затем снимите Cover-Guard (Front) 7.
Отвинтите 2 винта 8, затем снимите 2 петли и снимите Cover-Guard (L) 9.

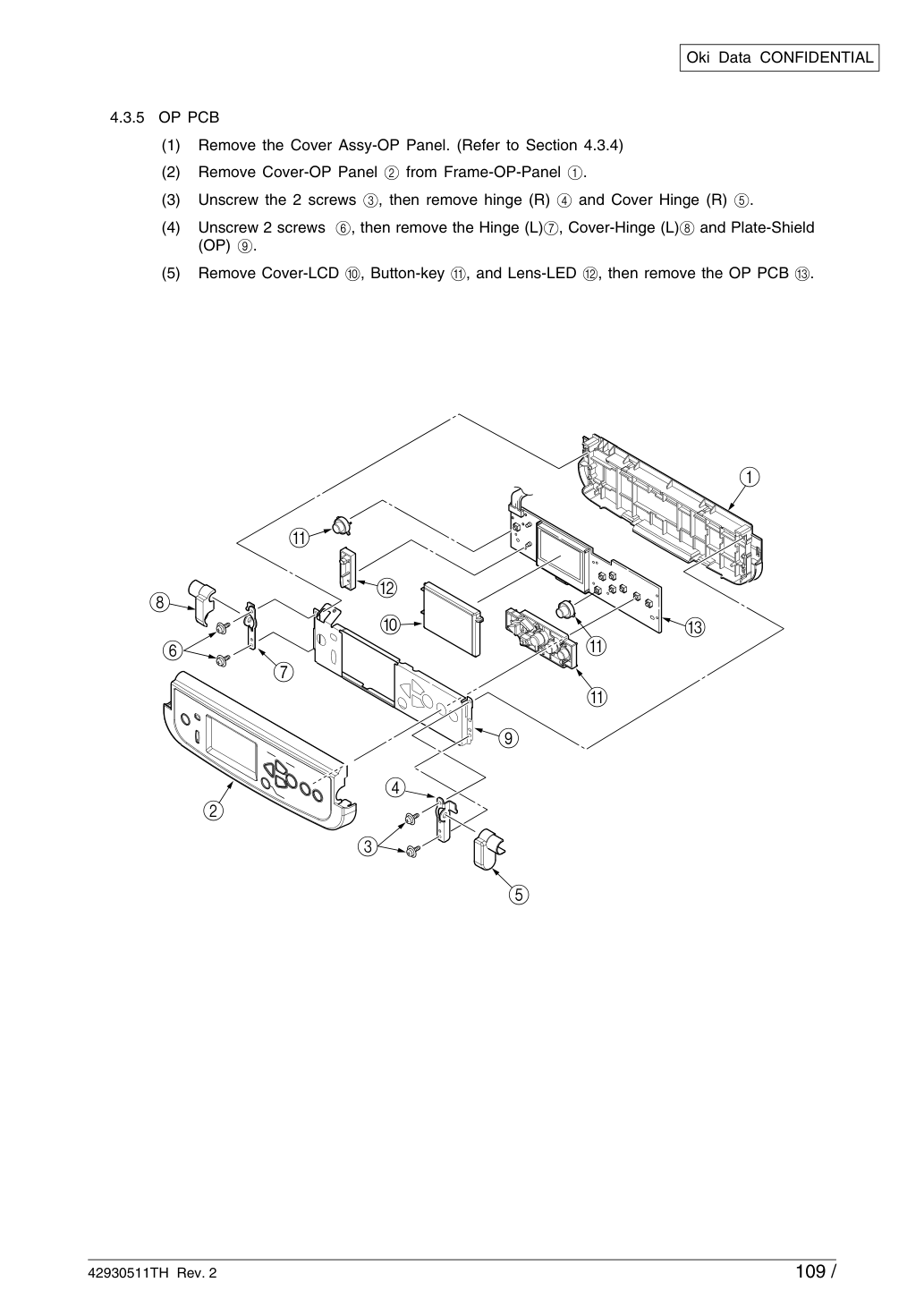

Снимите Cover-OP Panel 2 с Frame-OP-Panel 1.
Отвинтите 2 винта 3, затем снимите hinge (R) 4 и Cover Hinge (R) 5.
Отвинтите 2 винта 6, затем снимите Hinge (L) 7, Cover-Hinge (L) 8 и Plate-Shield (OP) 9.
Снимите Cover-LCD 0, Button-key A и Lens-LED B, затем снимите OP PCB C.

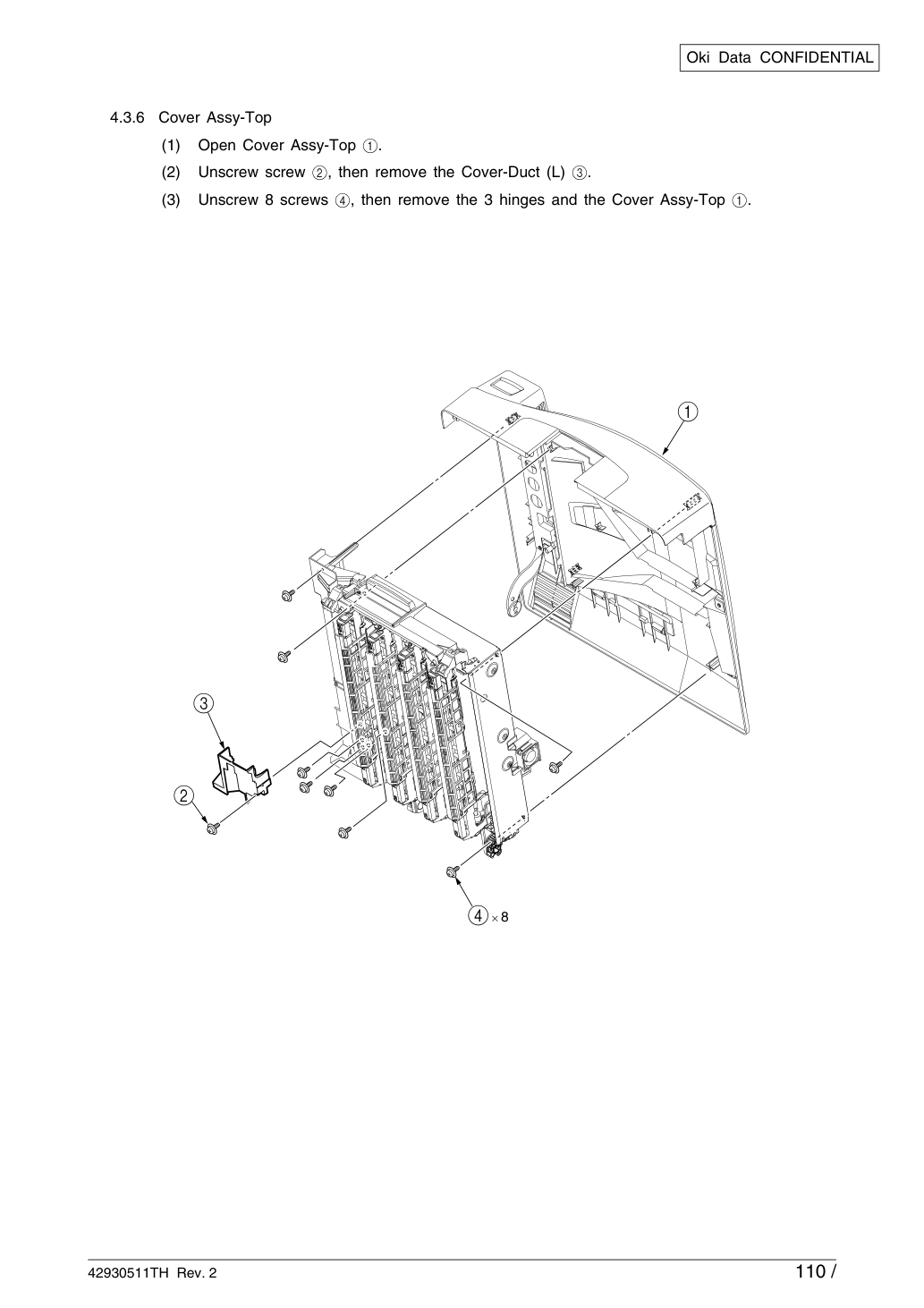

Отвинтите винт 2, затем снимите Cover-Duct (L) 3.
Отвинтите 8 винтов 4, затем снимите 3 петли и Cover Assy-Top 1.

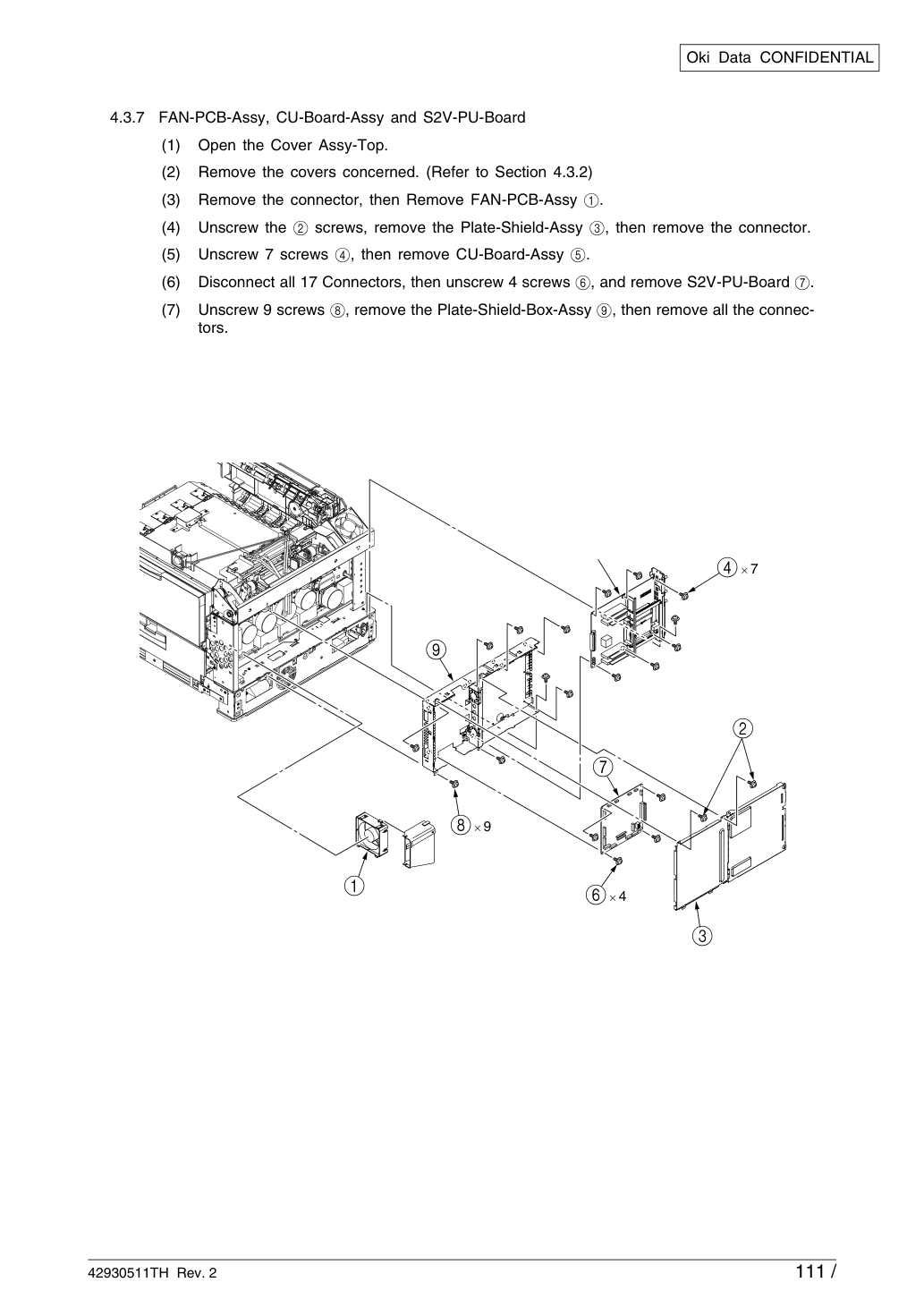

Отсоедините разъем, затем снимите FAN-PCB-Assy 1.
Отверните 2 винта, снимите узел Plate-Shield-Assy 3, затем отсоедините разъем.
Отверните 7 винтов 4, затем снимите узел CU-Board-Assy 5.
Отсоедините все 17 разъемов, затем отверните 4 винта 6 и снимите плату S2V-PU-Board 7.
Отверните 9 винтов 8, снимите узел Plate-Shield-Box-Assy 9, затем отсоедините все разъемы.
В зависимости от партии производства принтер может иметь накладки Cover-Screws (защитная крышка для выступающих винтов) в указанных местах. Перед разборкой принтера снимите блок Duplex Unit и проверьте наличие накладок Cover-Screws (черная пластмасса) на обратной стороне платы Plate-HV. Если они установлены, будьте осторожны при их снятии.
Накладка Cover-Screw надевается только на каждый винт и не закрепляется. Если винт ослаблен, накладка Cover-Screw снимется. При установке накладки Cover-Screw убедитесь в правильности положения.
Наденьте накладку Cover-Screw на винт.
Накладки Cover-Screws не являются функциональной частью, а служат защитой от повреждений при установке блока Duplex Unit.
Вид обратной стороны платы Plate-HV со стороны вставки блока Duplex Unit. Установите защитную накладку с другой стороны в одном месте в части установки узла Sensor-Regist-Assy и в двух местах в части установки двигателя отработанного тонера.
Не потеряйте защитную накладку, так как она снимается при отсоединении винта в этой части.

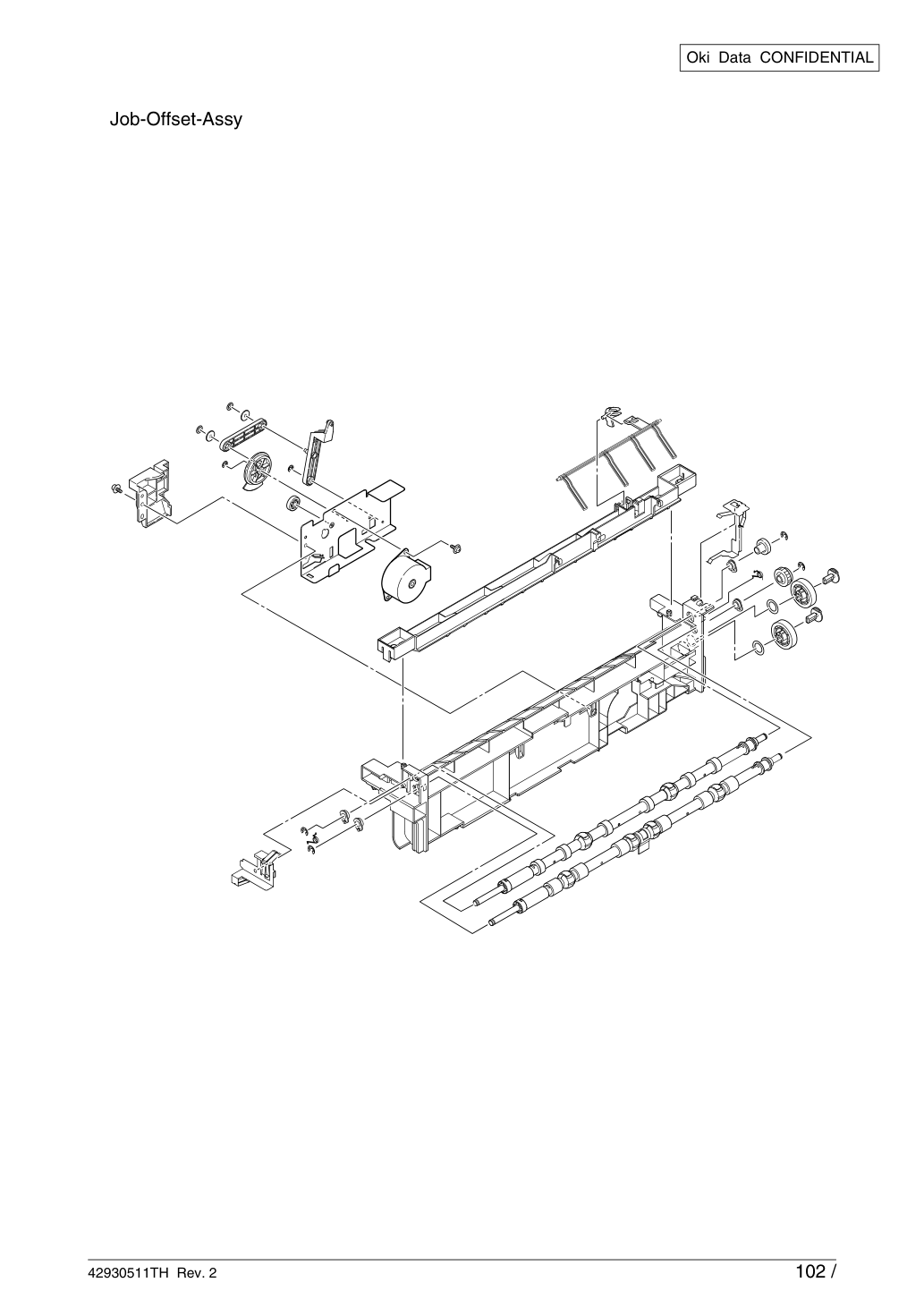

Снимите 2 петли, затем снимите узел Job-Offset-Assy 3 и отсоедините разъем.

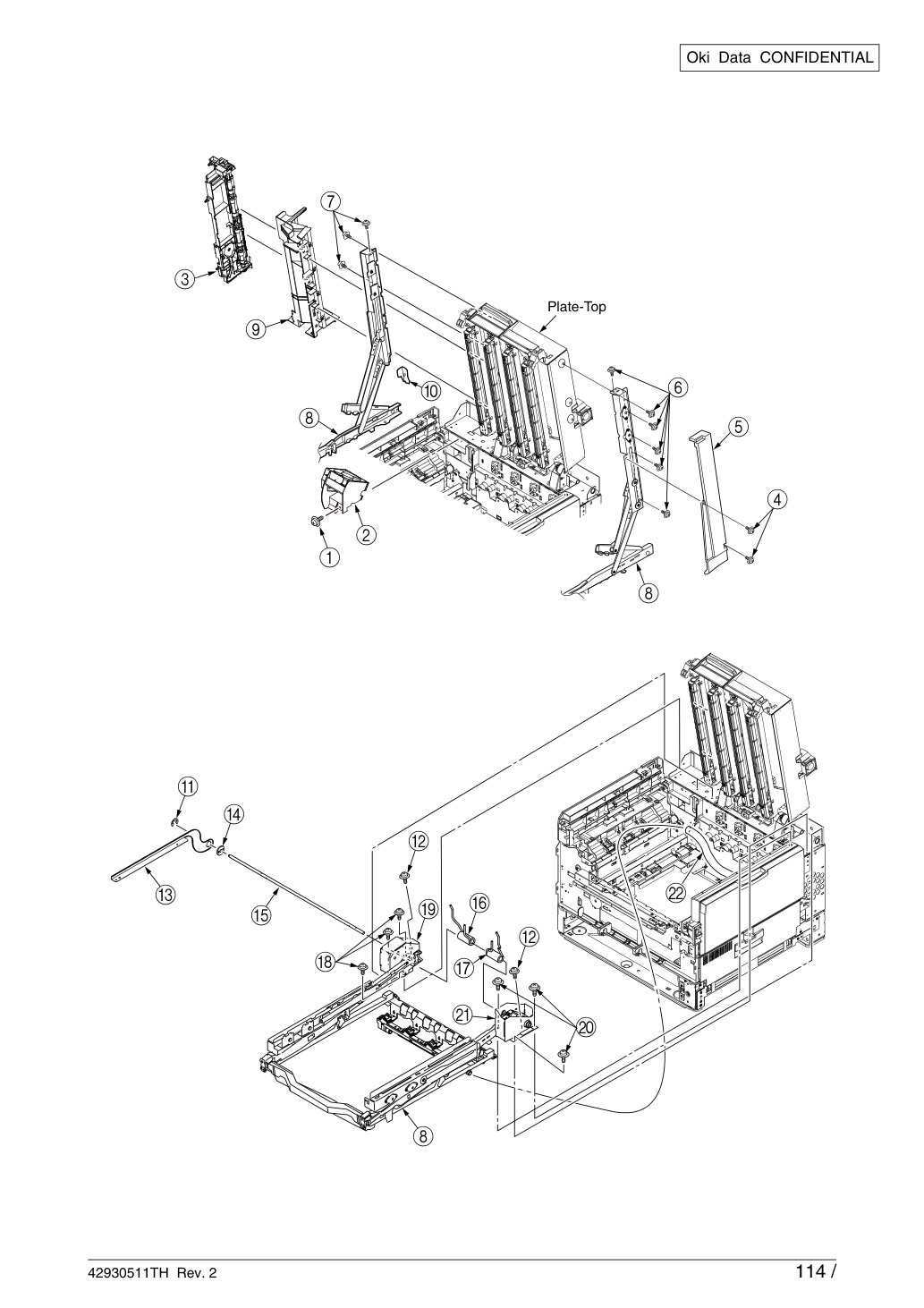

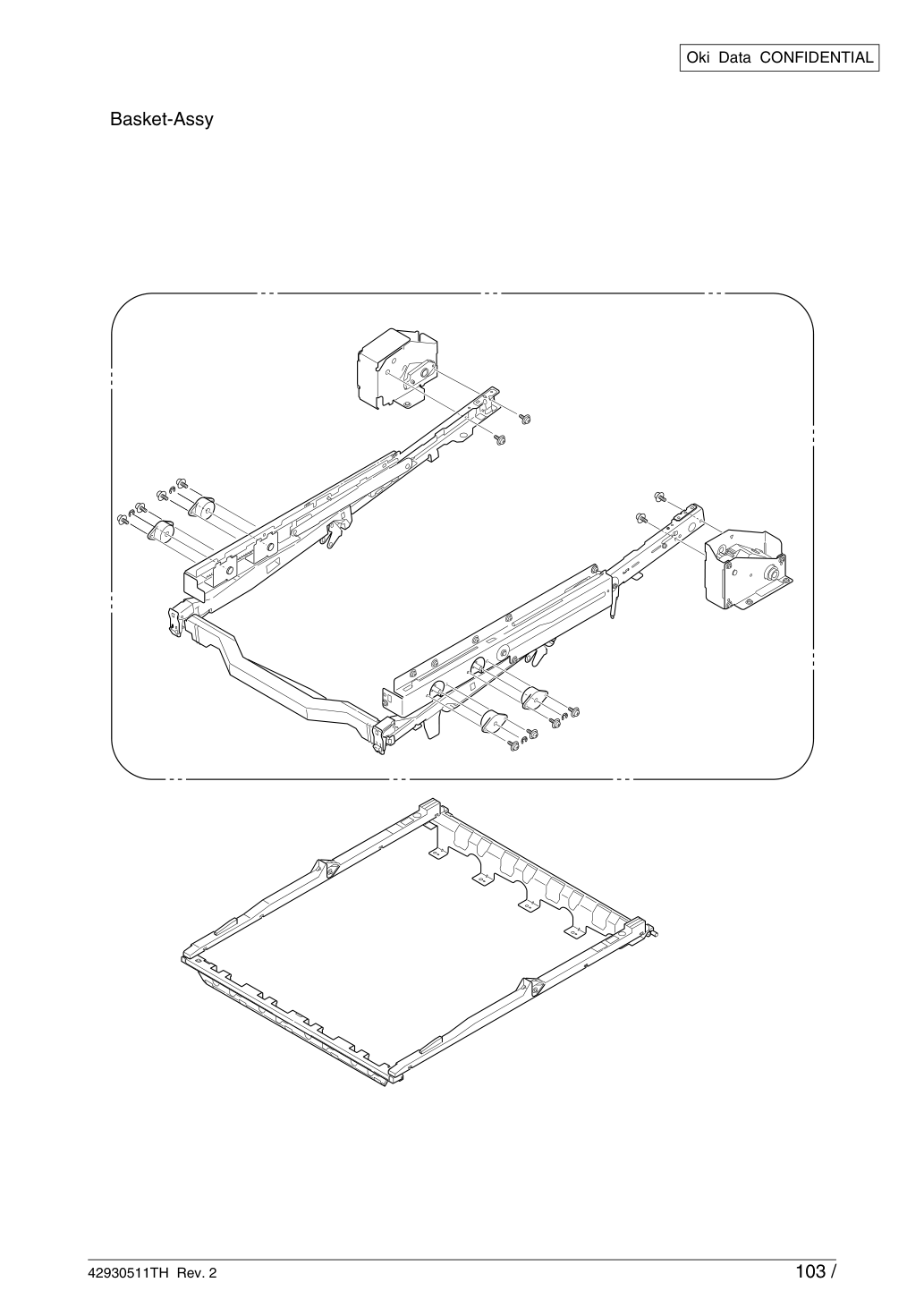

Снимите шесть винтов 6 направляющей Guide-Link-R и три винта 7 направляющей Guide-Link-L. Снимите пластину Plate-Top и узел корзины Basket Assy 8 вместе с их взаимным блокированием.
Снимите боковую крышку Side Cover (L) Rear 0.
Снимите стопорное кольцо E-ring A, отверните 2 винта B, затем снимите опору Plate-Support (Top) C, втулку Collar D, верхний вал Shaft-Top (A) E, верхнюю торсионную пружину Spring-Torsion-Top (L) F, верхнюю торсионную пружину Spring-Torsion-Top (B) G.
Отверните 3 винта H, затем снимите узел шестерни Gear-Assy-L I.
- Отверните 3 винта J, затем снимите узел шестерни Gear-Assy-R K.
- Снимите трубку узла высокого тонера high toner Assy tube L, затем снимите узел корзины Basket-Assy M.

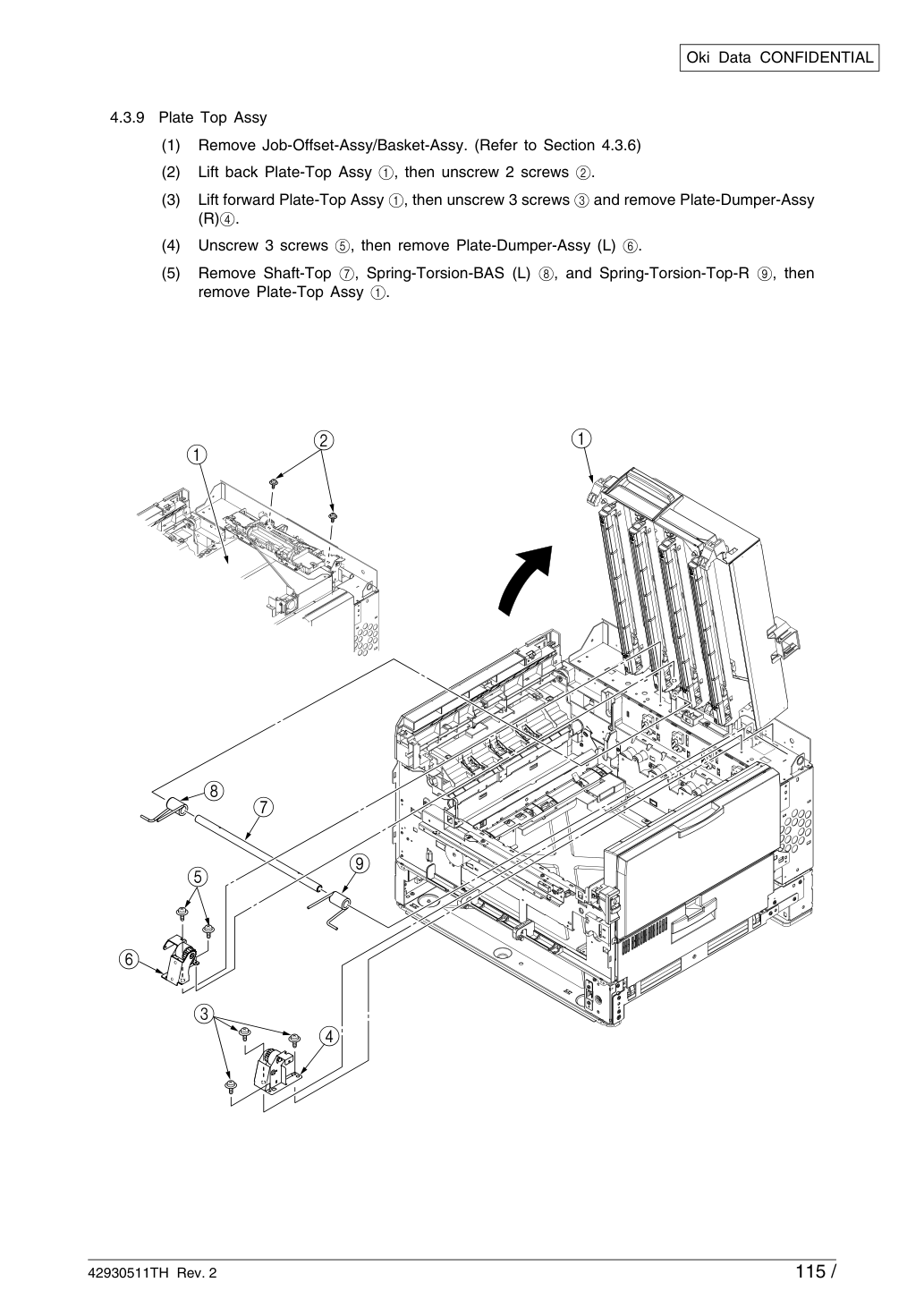

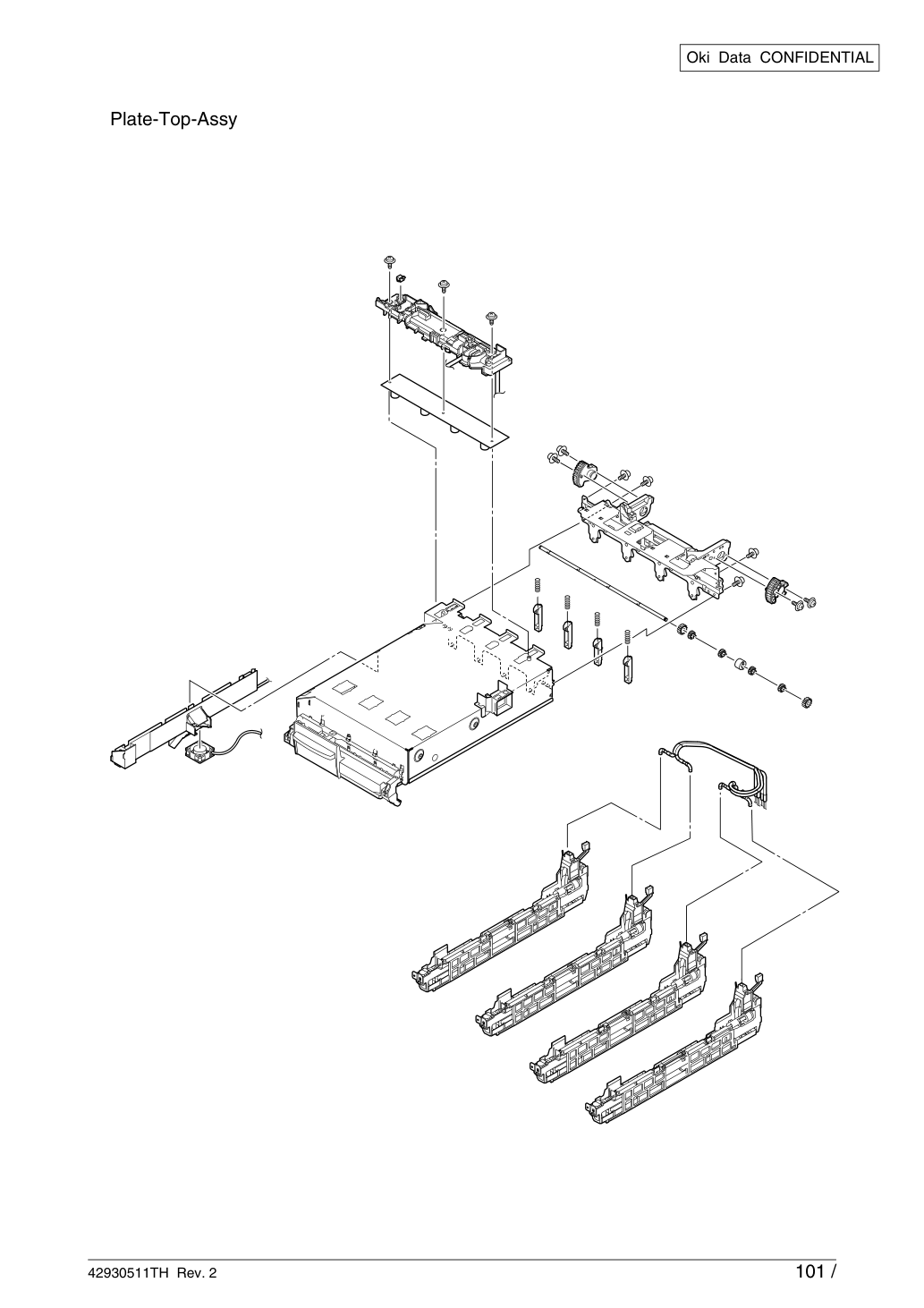

Поднимите назад узел пластины Plate-Top Assy 1, затем отверните 2 винта 2.
Поднимите вперед узел пластины Plate-Top Assy 1, затем отверните 3 винта 3 и снимите узел заслонки Plate-Dumper-Assy (R) 4.
Отверните 3 винта 5, затем снимите узел заслонки Plate-Dumper-Assy (L) 6.
Снимите верхний вал Shaft-Top 7, левую торсионную пружину основания Spring-Torsion-BAS (L) 8 и правую верхнюю торсионную пружину Spring-Torsion-Top-R 9, затем снимите узел пластины Plate-Top Assy 1.

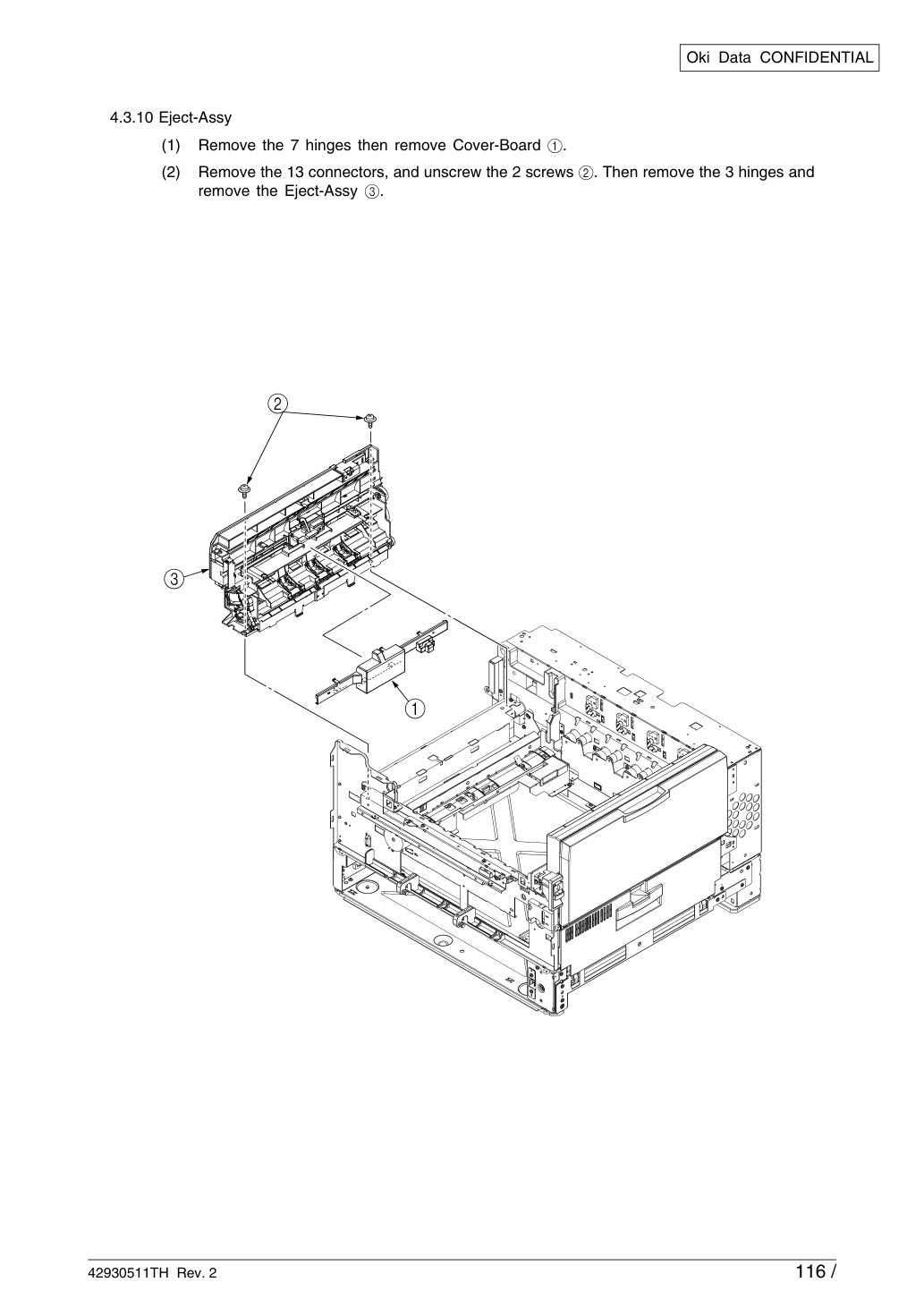

Снимите 7 петель, затем снимите плату крышки Cover-Board 1.

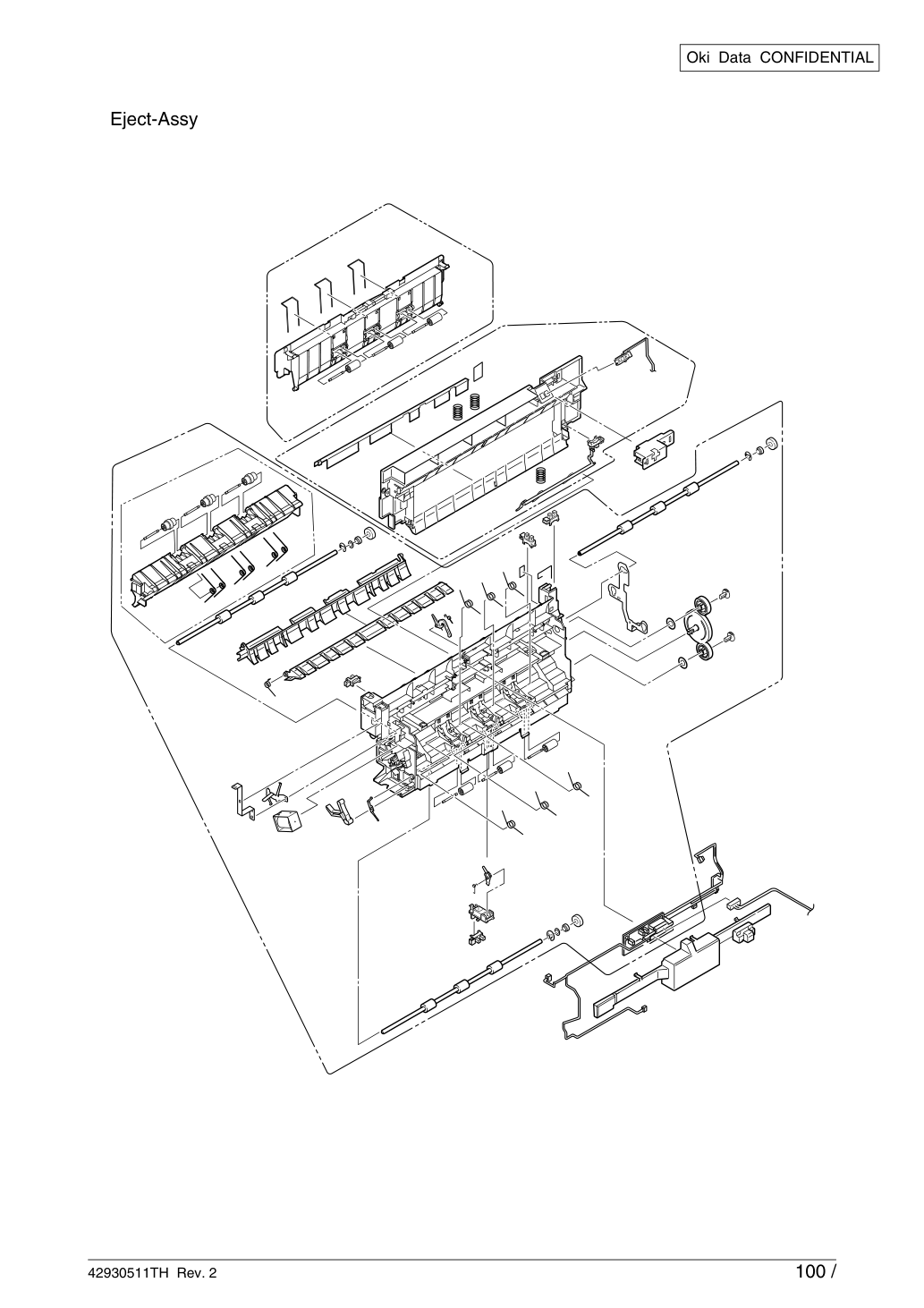

Отсоедините 13 разъемов и отверните 2 винта 2. Затем снимите 3 петли и снимите узел выброса Eject-Assy 3.

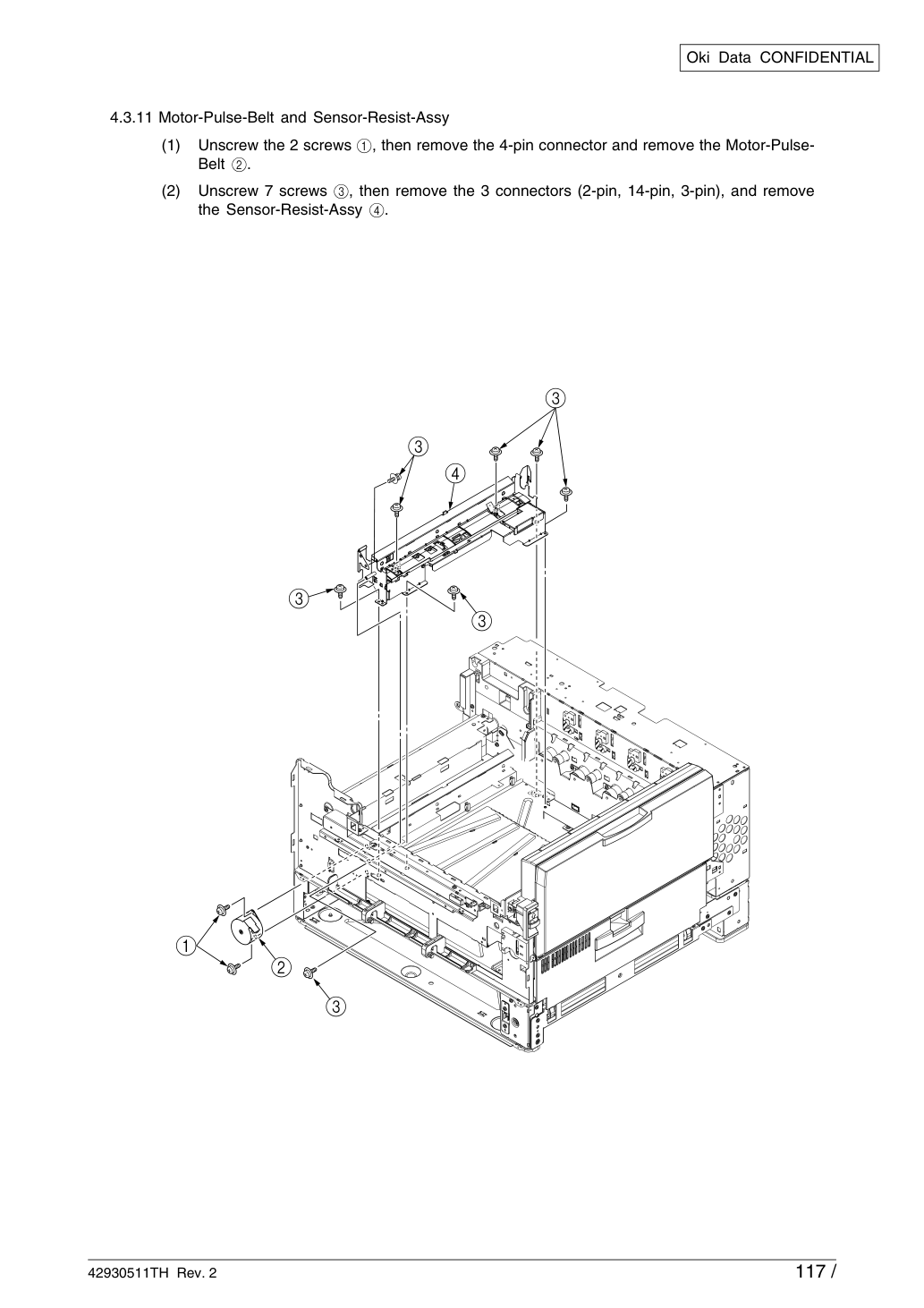

Отверните 2 винта 1, затем отсоедините 4-контактный разъем и снимите ремень двигателя Motor-Pulse-Belt 2.
Отверните 7 винтов 3, затем отсоедините 3 разъема (2-контактный, 14-контактный, 3-контактный) и снимите узел Sensor-Resist-Assy 4.
В зависимости от партии производства принтер может иметь накладки Cover-Screws (защитная крышка для выступающих винтов) в указанных местах. Перед разборкой принтера снимите блок Duplex Unit и проверьте наличие накладок Cover-Screws (черная пластмасса) на обратной стороне платы Plate-HV. Если они установлены, будьте осторожны при их снятии.
Накладка Cover-Screw надевается только на каждый винт и не закрепляется. Если винт ослаблен, накладка Cover-Screw снимется. При установке накладки Cover-Screw убедитесь в правильности положения.
Наденьте накладку Cover-Screw на винт.
Накладки Cover-Screws не являются функциональной частью, а служат защитой от повреждений при установке блока Duplex Unit.
Вид обратной стороны платы Plate-HV со стороны вставки блока Duplex Unit. Установите защитную накладку с другой стороны в одном месте в части установки узла Sensor-Regist-Assy и в двух местах в части установки двигателя отработанного тонера.
Не потеряйте защитную накладку, так как она снимается при отсоединении винта в этой части.

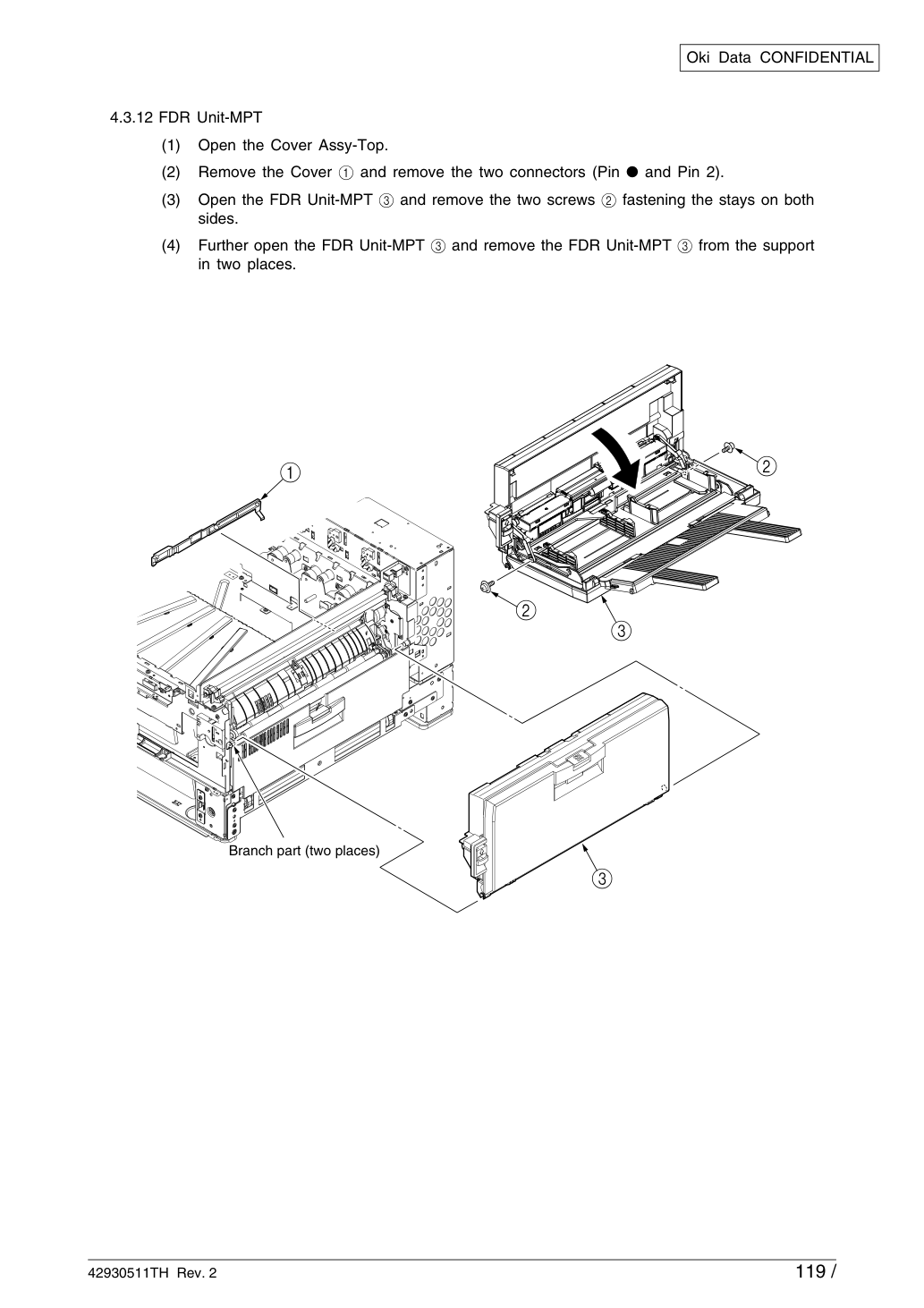

Снимите крышку Cover 1 и отсоедините два разъема (Pin G и Pin 2).

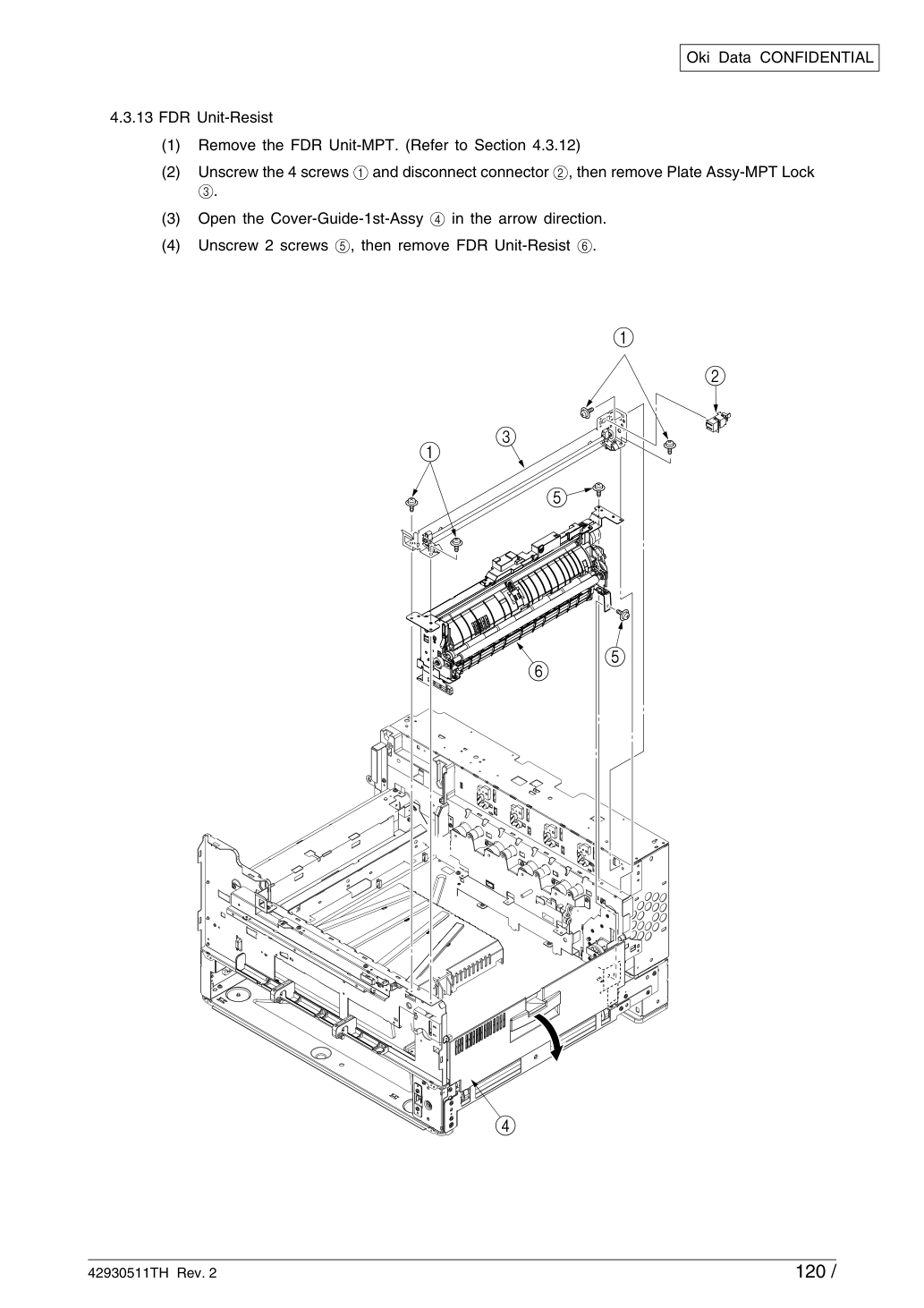

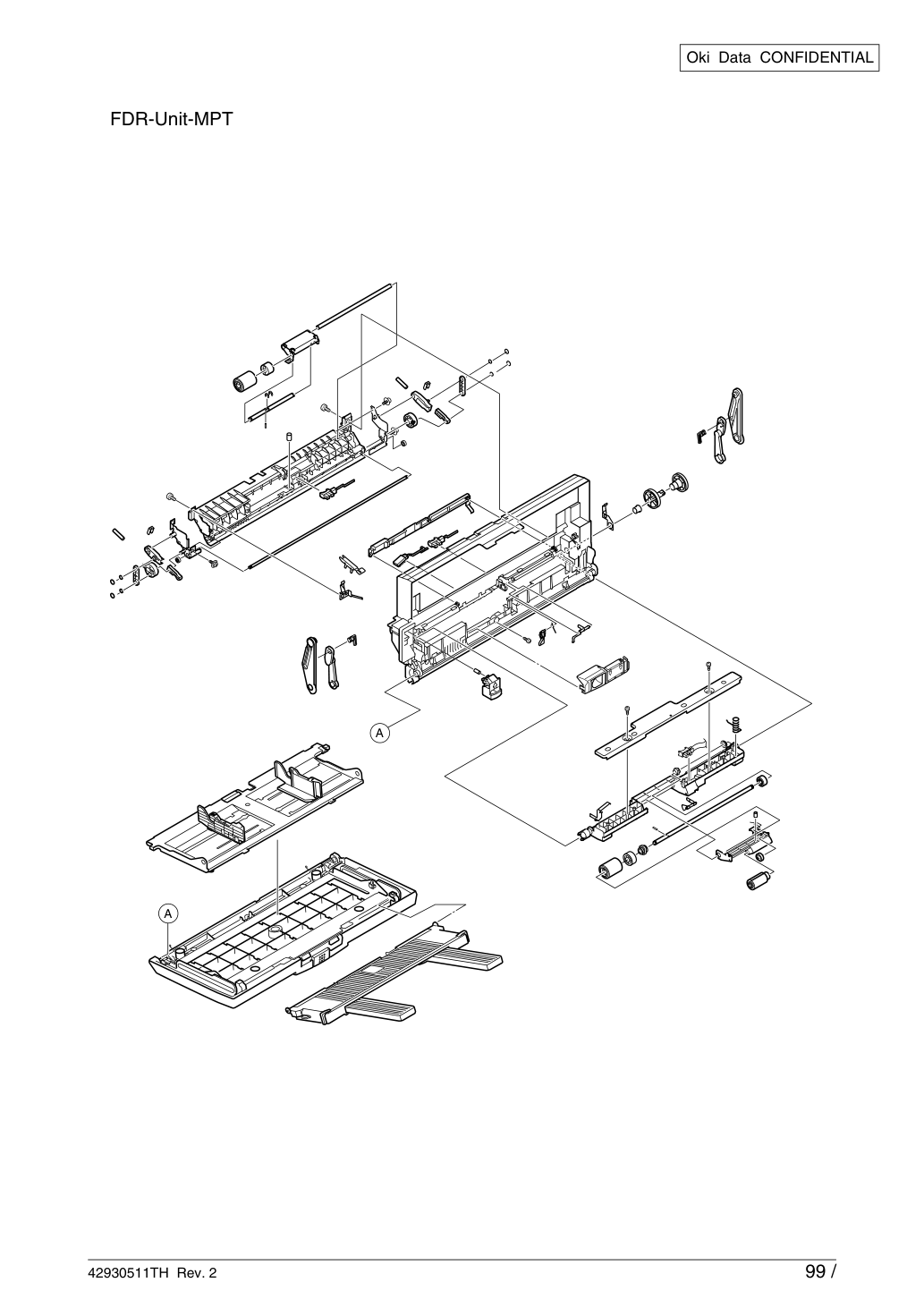

Откройте блок FDR Unit-MPT 3 и снимите два винта 2, крепящие скобы с обеих сторон.
Полностью откройте блок FDR Unit-MPT 3 и снимите блок FDR Unit-MPT 3 с опоры в двух местах.
Откройте узел направляющей крышки Cover-Guide-1st-Assy 4 в направлении стрелки.

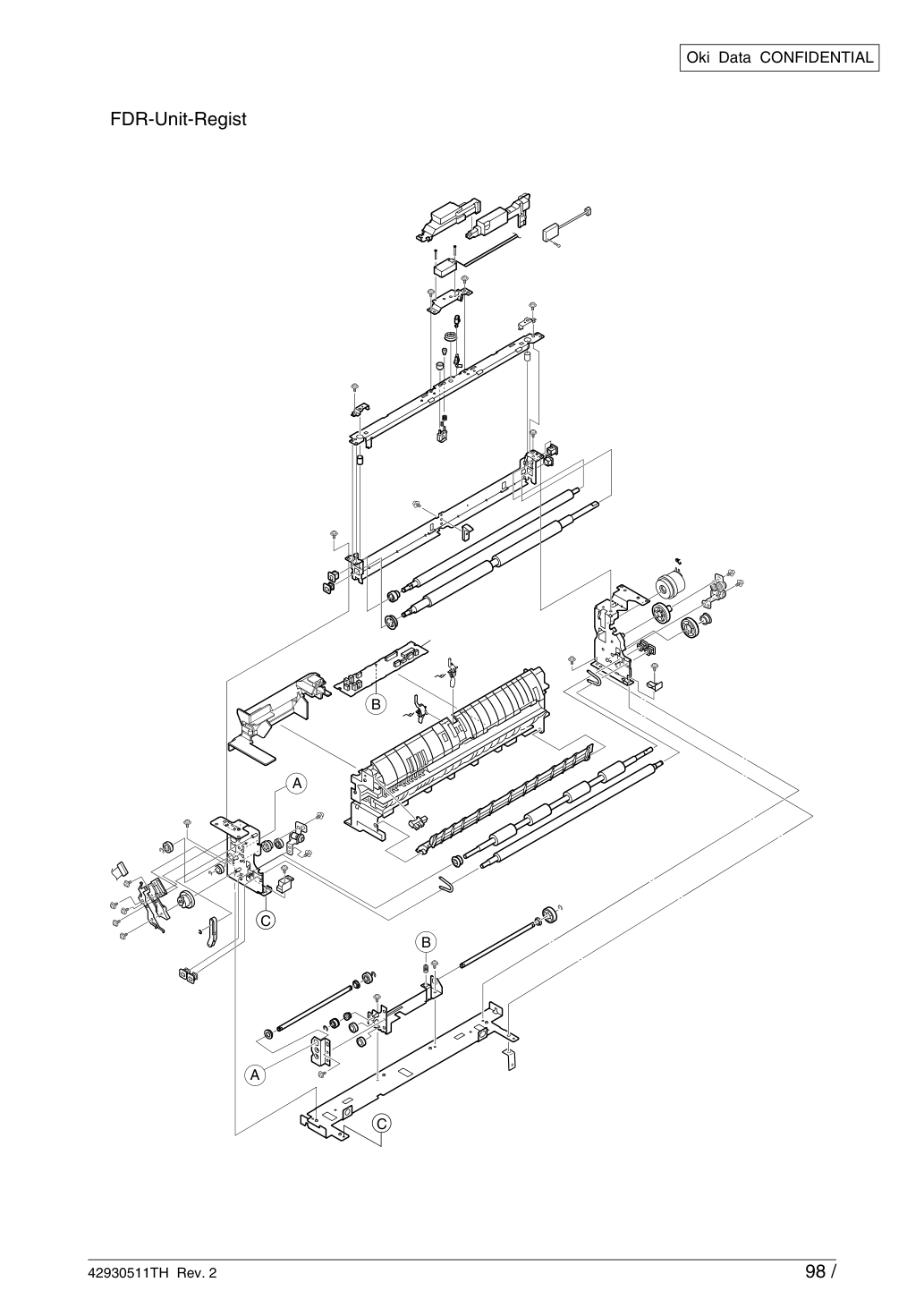

Отверните 2 винта 5, затем снимите узел FDR Unit-Resist 6.
Снимите петлю, затем снимите среднюю крышку Cover-Middle 1.
Снимите петлю, затем снимите направляющую трубку Guide Tube (L) 2.
Отверните 2 винта 3, затем снимите узел воздуховода тонера Duct-Assy-Toner 4.
Отверните винт 5, затем снимите узел шестерни воздуховода Gear-Duct-B-Assy 6.
Отверните винт 7, затем снимите узел шестерни воздуховода Gear-Duct-ID Assy 8.

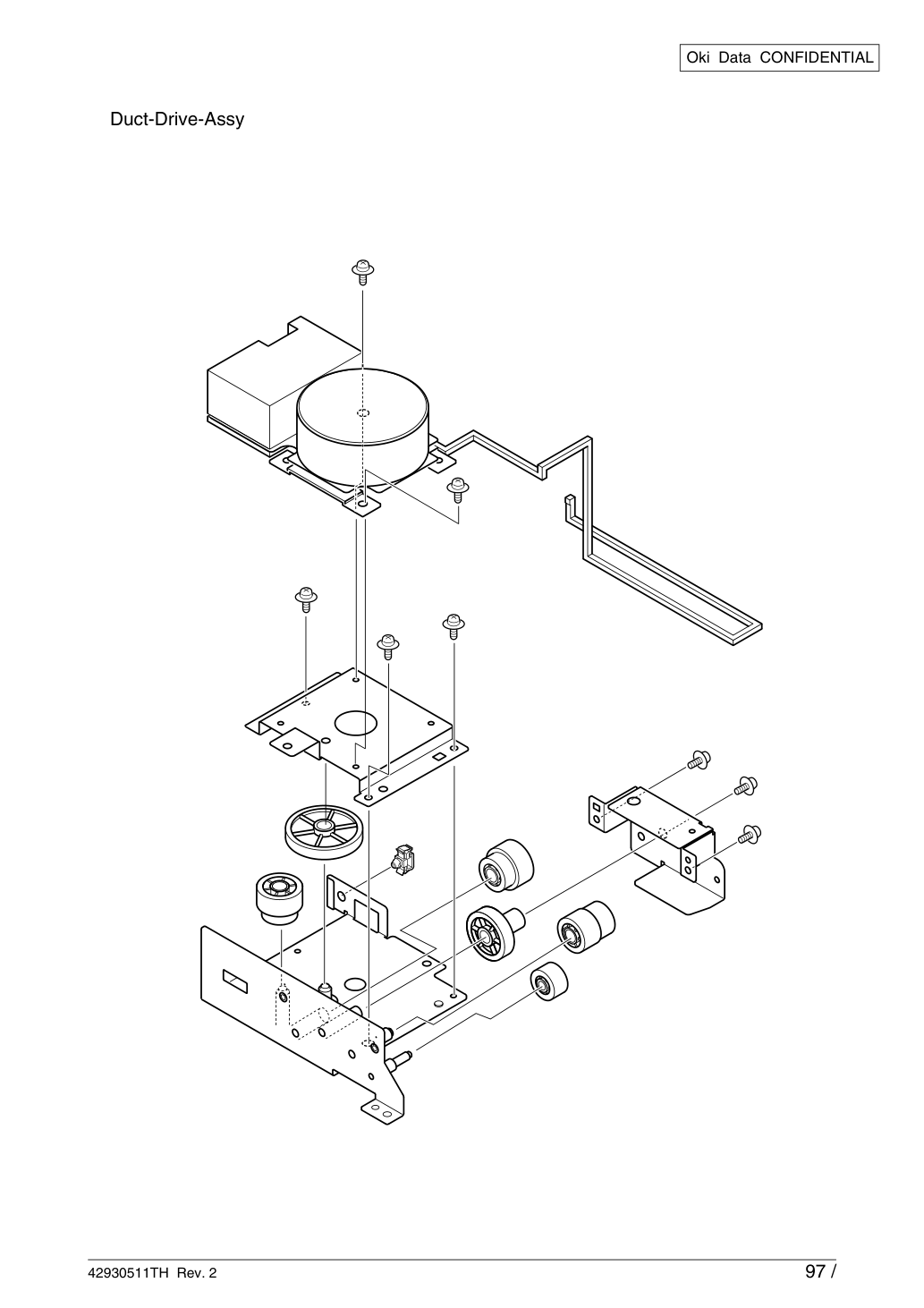

Отверните 6 винтов 9, затем снимите узел привода воздуховода Duct-Drive-Assy 0.

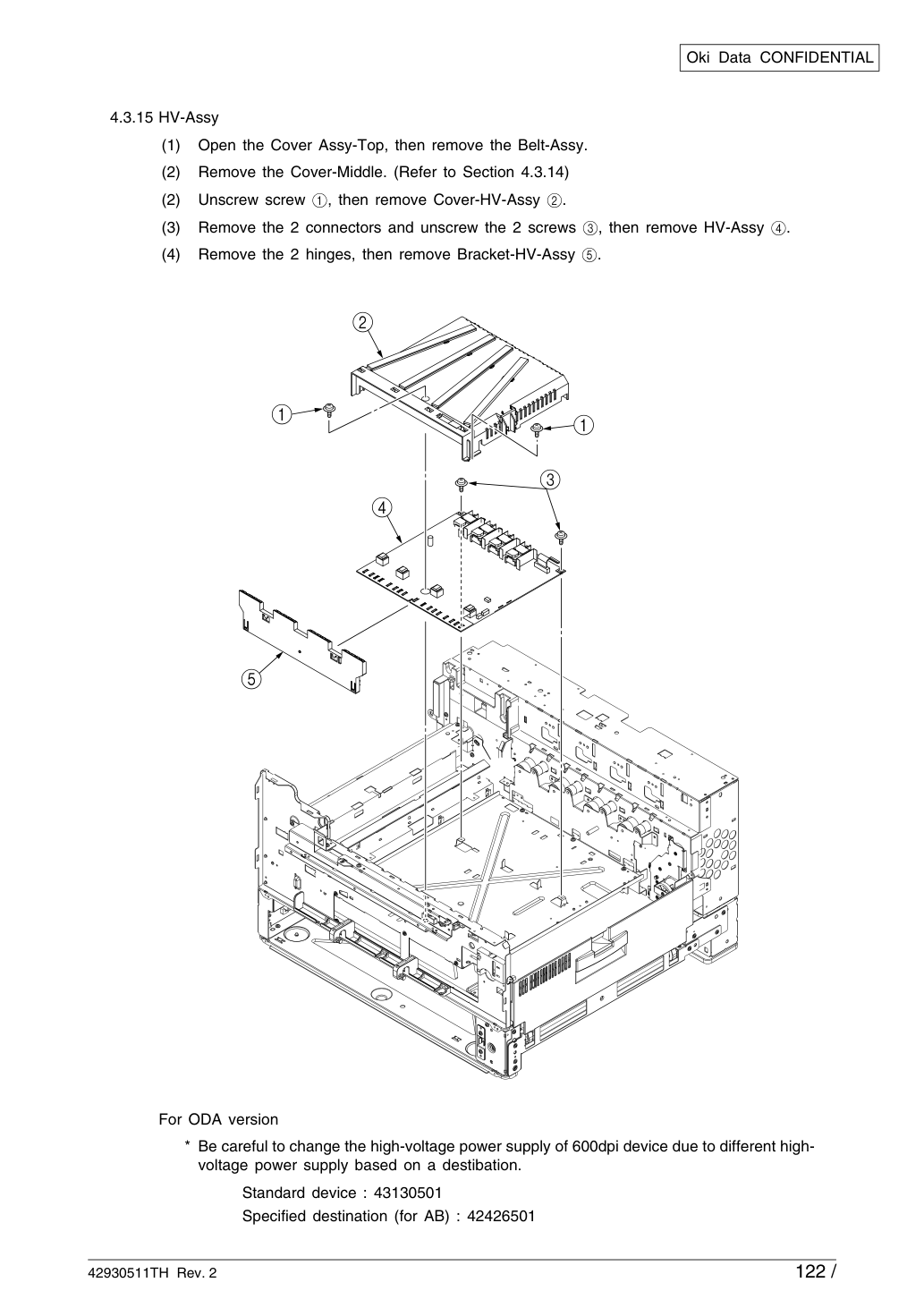

Откройте верхний узел крышки Cover Assy-Top, затем снимите узел ремня Belt-Assy.
Отверните винт 1, затем снимите узел высоковольтной крышки Cover-HV-Assy 2.
Отсоедините 2 разъема и отверните 2 винта 3, затем снимите узел HV-Assy 4.
Снимите 2 петли, затем снимите узел кронштейна высоковольтного Bracket-HV-Assy 5.
Для версии ODA * Будьте осторожны при замене высоковольтного источника питания устройства 600dpi, так как высоковольтный источник питания отличается в зависимости от места назначения.

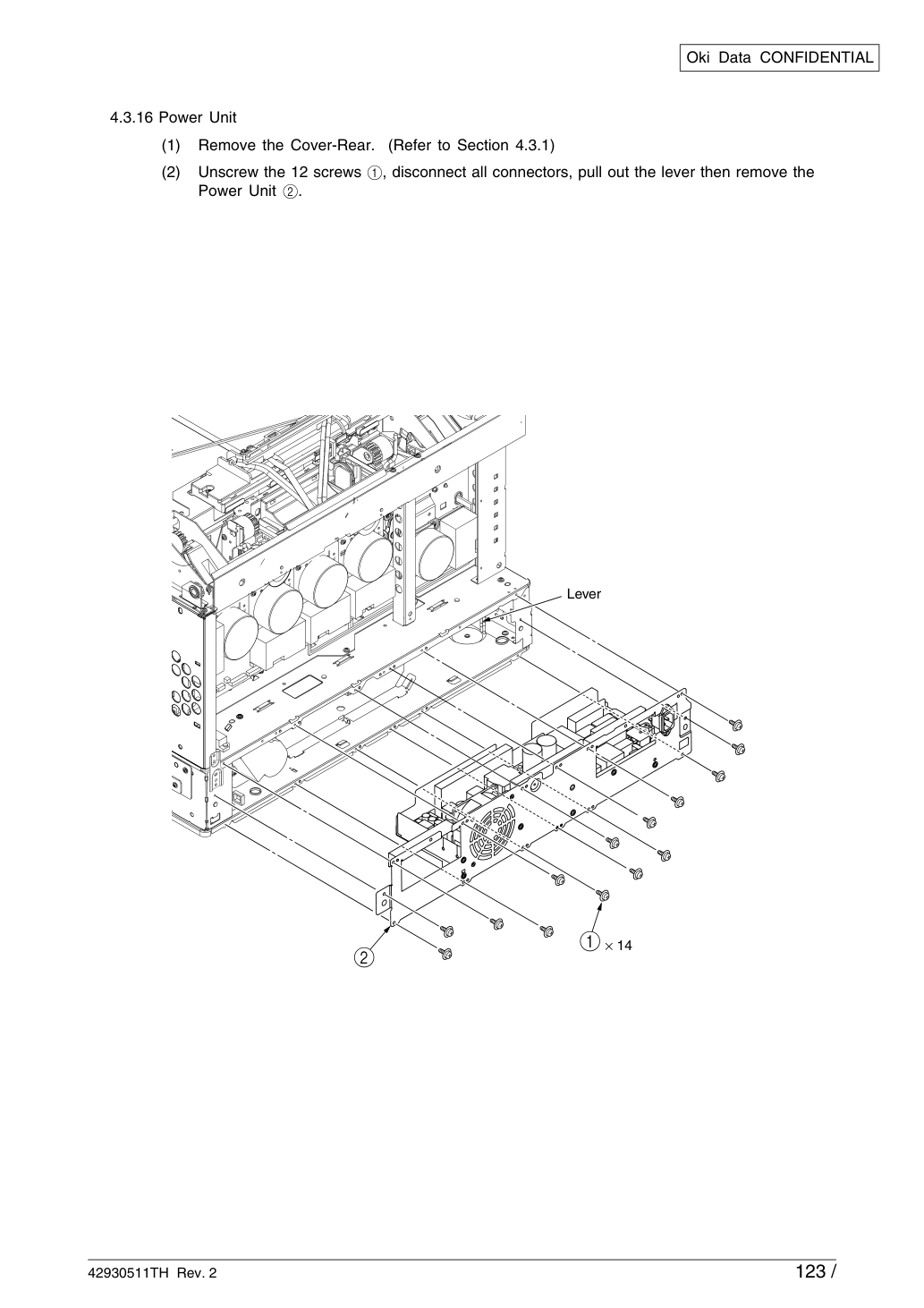

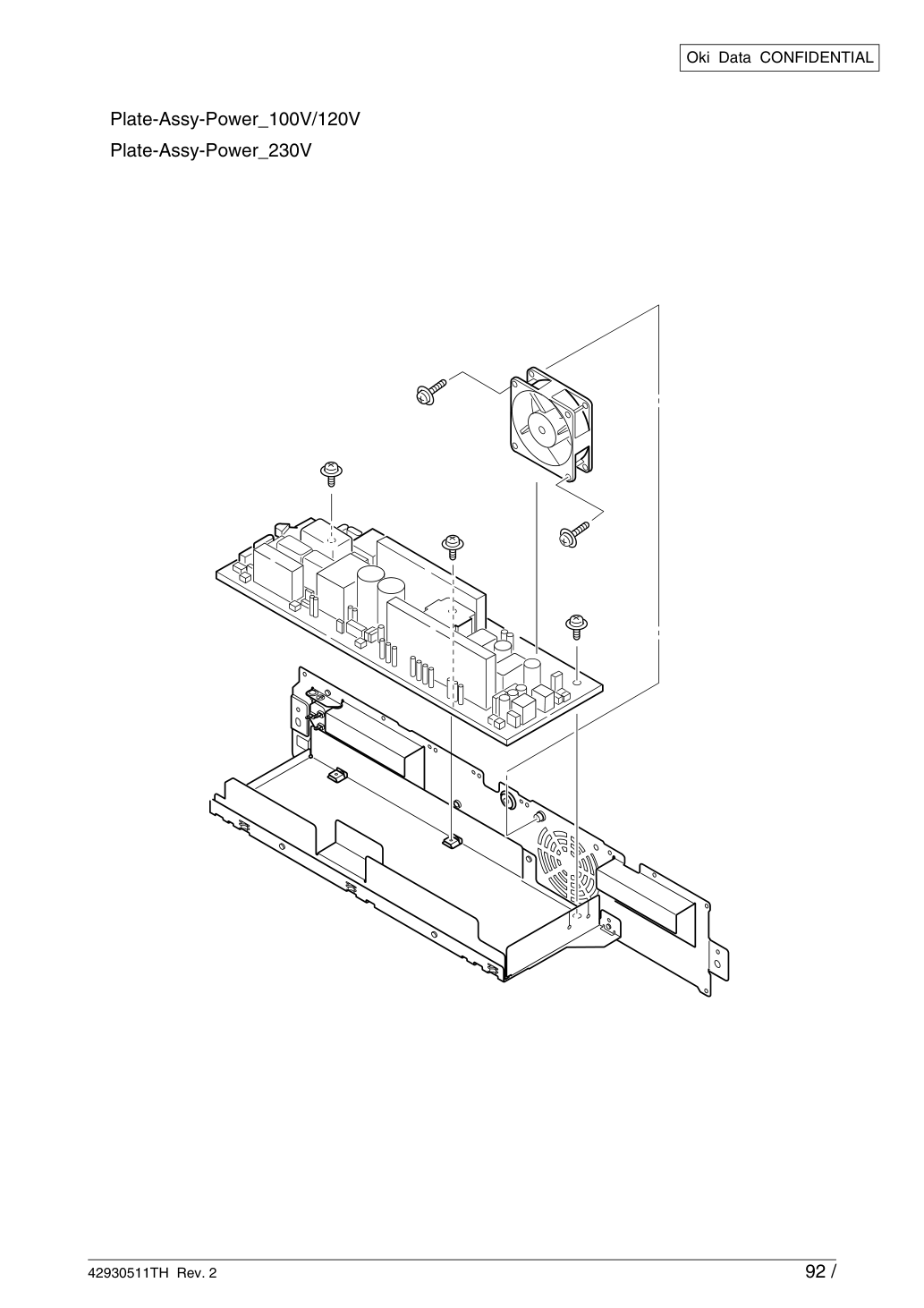

Отверните 12 винтов 1, отсоедините все разъемы, вытяните рычаг и удалите блок питания (Power Unit) 2.

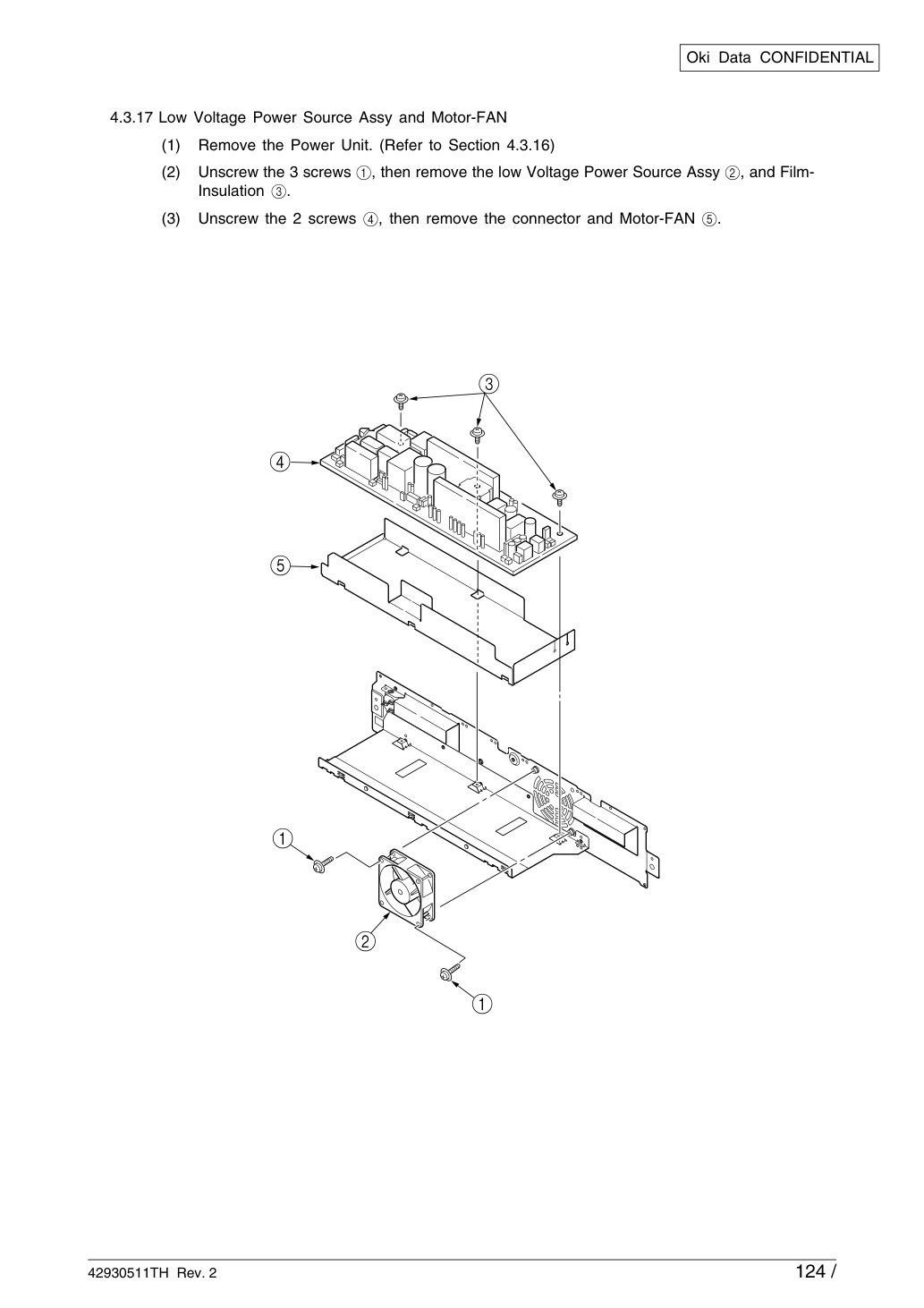

Отверните 3 винта 1, затем удалите узел низковольтного источника питания (low Voltage Power Source Assy) 2 и пленочную изоляцию (Film-Insulation) 3.
Отверните 2 винта 4, затем удалите разъем и двигатель вентилятора (Motor-FAN) 5.

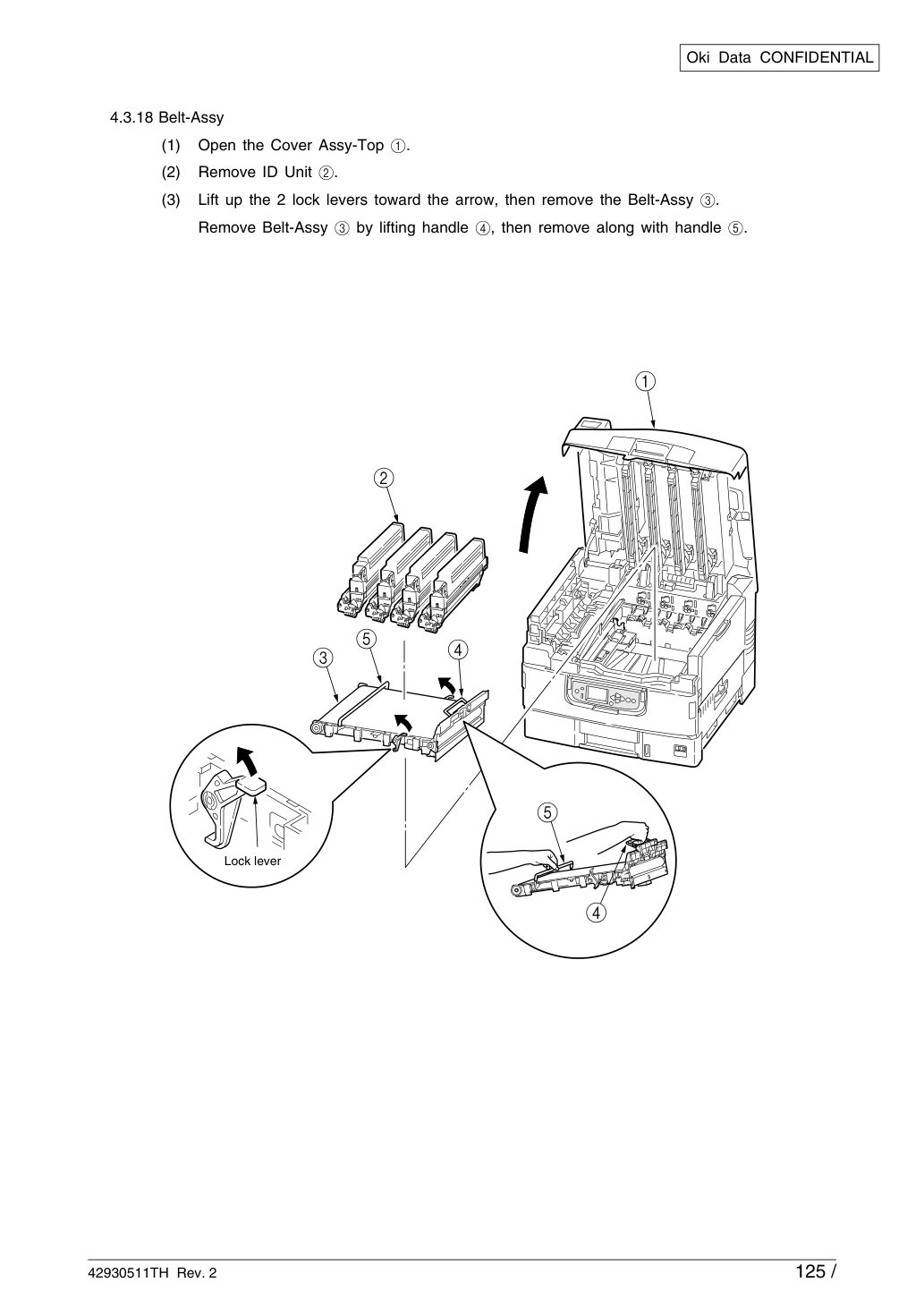

Поднимите 2 фиксирующих рычага в направлении стрелки, затем удалите узел ремня (Belt-Assy) 3.
Удалите узел ремня (Belt-Assy) 3, подняв рукоятку 4, затем извлеките вместе с рукояткой 5.

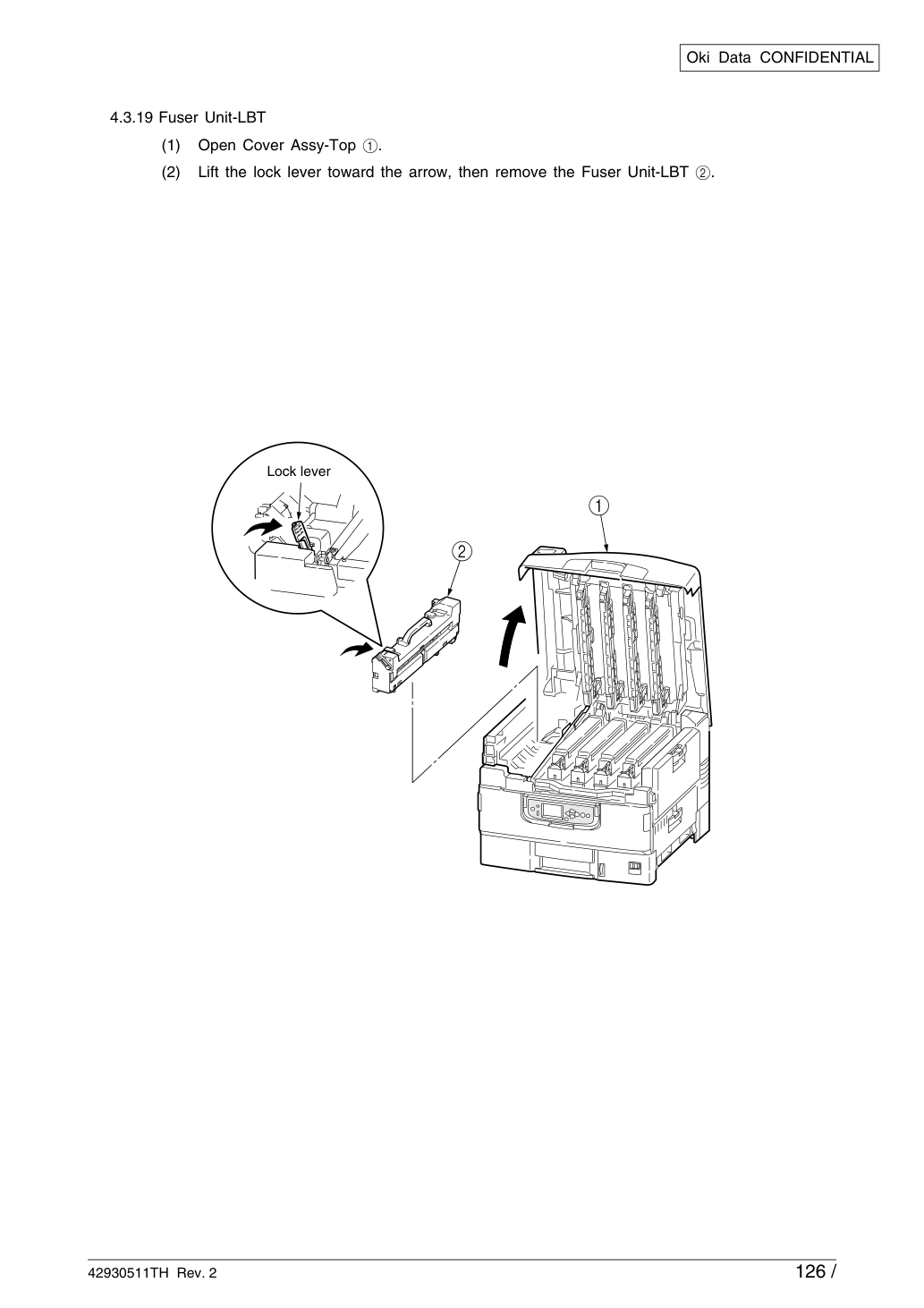

Поднимите фиксирующий рычаг в направлении стрелки, затем удалите узел термоузла (Fuser Unit-LBT) 2.

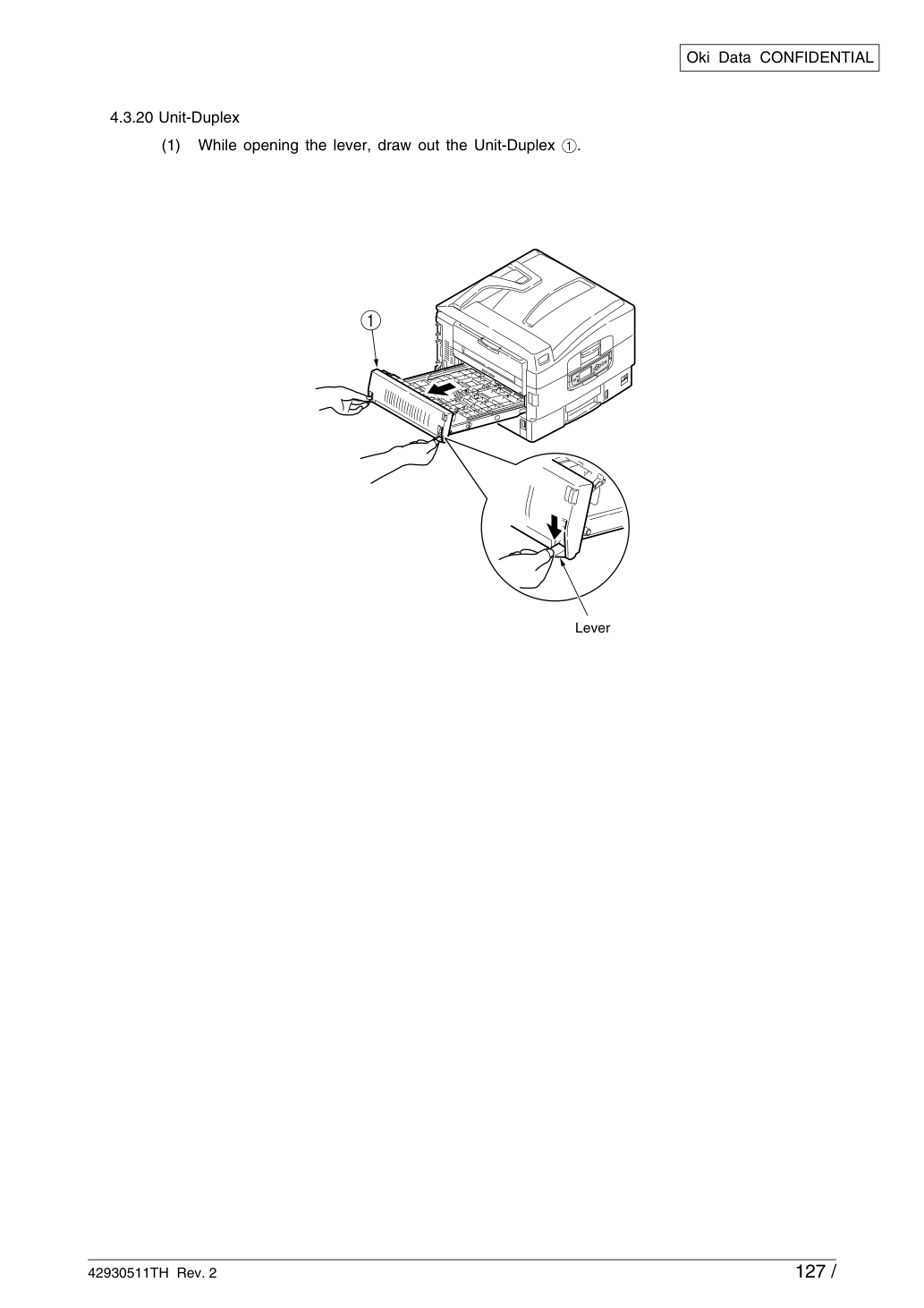

Во время открытия рычага извлеките узел двусторонней печати (Unit-Duplex) 1.

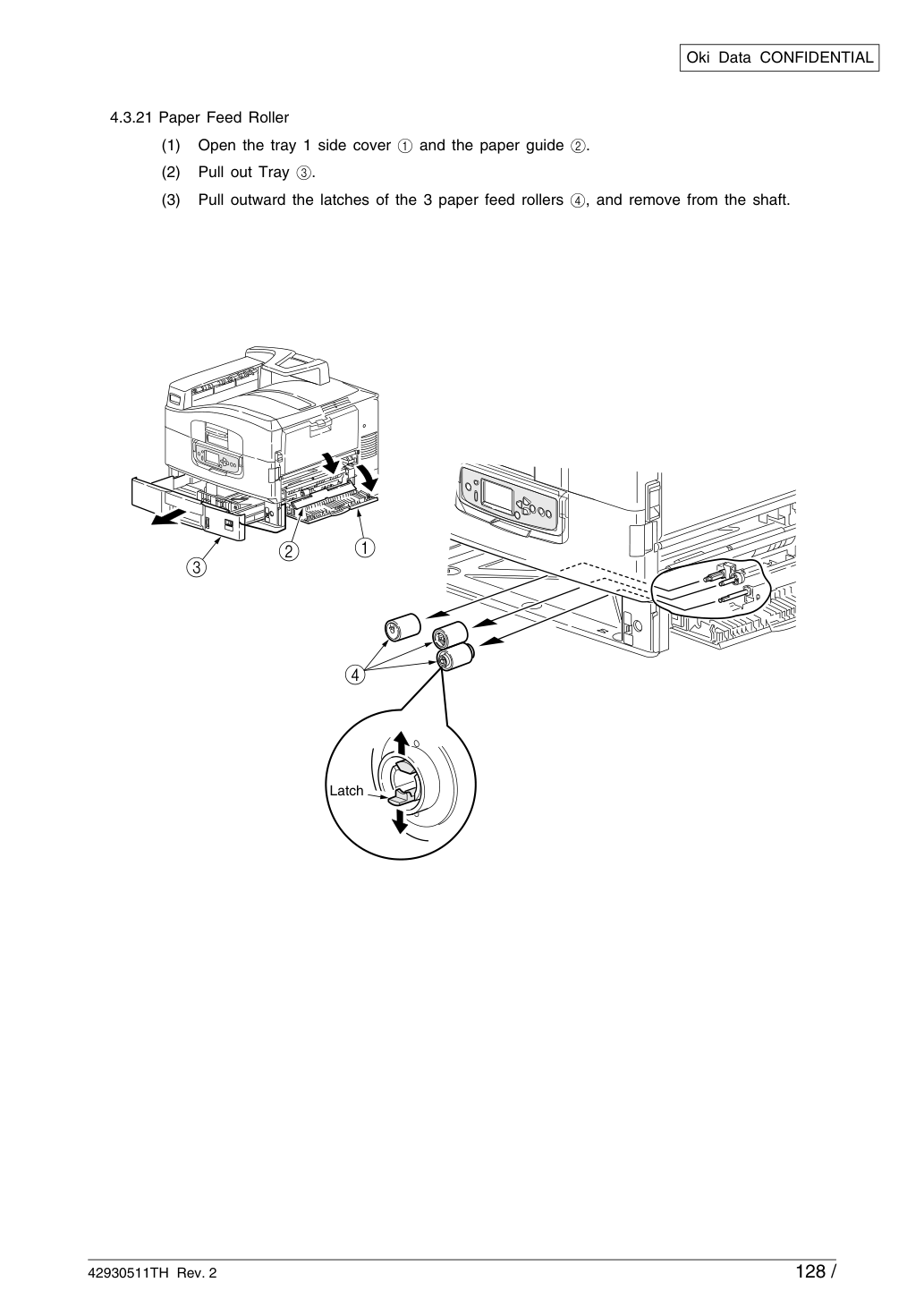

Откройте боковую крышку лотка 1 и направляющую бумаги 2.
Потяните наружу защелки 3 роликов подачи бумаги 4 и удалите их с вала.

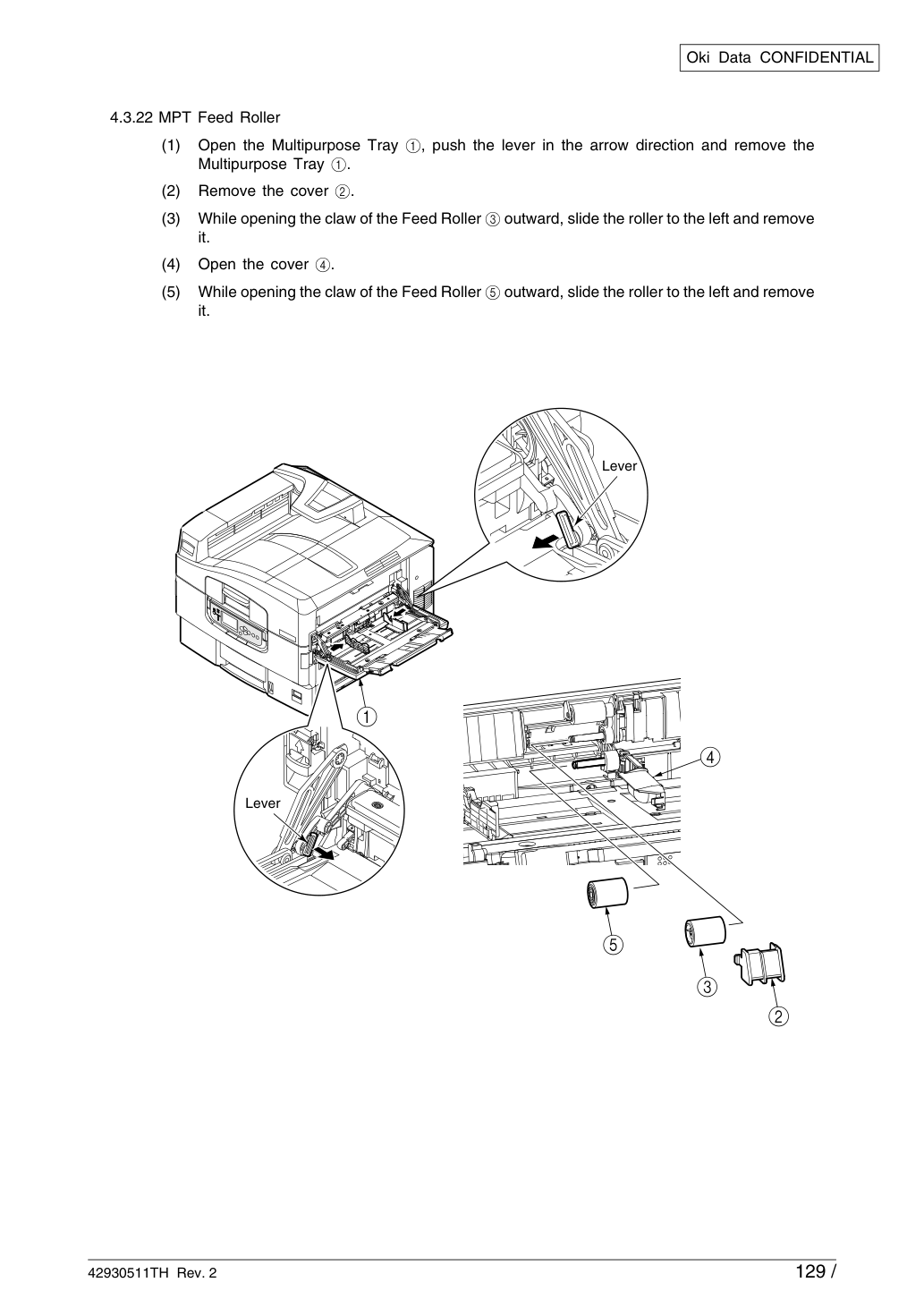

Откройте многоцелевой лоток (Multipurpose Tray) 1, нажмите рычаг в направлении стрелки и удалите многоцелевой лоток (Multipurpose Tray) 1.
Во время открытия захвата ролика подачи (Feed Roller) 3 наружу сдвиньте ролик влево и удалите его.
Во время открытия захвата ролика подачи (Feed Roller) 5 наружу сдвиньте ролик влево и удалите его.
