Регулярная замена расходных материалов Рекомендуем пользователю периодически заменять следующие детали в соответствии с указанными рекомендациями. (Обратите внимание, что невыполнение замены этих деталей может привести к неисправности и не гарантирует качество печати.) Пользователь несет ответственность за периодическую замену этих расходных материалов.
Соответственно очистите внутреннюю и внешнюю части C9800/C9600 тканью и компактным пылесосом (ручной пылесос).
НИКОГДА не касайтесь клеммы imaging drum, массива линз LED или разъема LED head.
Очистите массив линз LED, если при вертикальном направлении вывода возникает белая полоса, белая линия (белый фон, светлая печать).
ВСЕГДА используйте LED head cleaner или мягкую салфетку для очистки массива линз LED. НИКОГДА не используйте метиловый спирт (изопропиловый спирт; спирт для протирки), растворитель или другие растворители для очистки линзы, так как это может повредить поверхность линзы. (LED head cleaner поставляется в комплекте с картриджем тонера) Деталь Heavy Duty Toner Cartridge Toner Cartridge Image Drum Cartridge Fuser Unit Belt Unit Paper Supply Roller Waste Toner Box Период замены При появлении следующего дисплея.
При появлении следующего дисплея.
При появлении следующего дисплея.
При появлении следующего дисплея.
Если часто происходит неправильная подача.
(Количество листов в кассете должно быть надлежащим) Замените при появлении "Replace the waste toner box".
При печати 30 000 листов. (3P/J) При печати 100 000 листов.
При печати 100 000 листов. (3P/J) При печати 120 000 листов. (Рекомендация) Регулировка после замены Примечание Примечание Примечание! 1. Расходные материалы (imaging drum, toner cartridge, fuser и belt unit) не включены.
2. Схемные платы, такие как Power Supply PCB, PU PCB и CU PCB, не включены.
Очистите pickup roller, если есть какие-либо проблемы с подачей бумаги.
Используйте мягкую ткань и спирт для очистки поверхности ролика, с осторожностью, чтобы не поцарапать или не повредить поверхность во время процесса.
Проведите очистку в случае светлой печати, белой линии или размытой печати.
Возьмитесь за Top Cover Handle и откройте Top Cover.
Осторожно протрите поверхность линзы LED-головки (4 места) с использованием очистителя линз LED или мягкой ткани.
Не используйте растворители, такие как метиловый спирт или разбавитель, так как они повредят поверхность линзы.
Примечание: очиститель линз LED входит в комплект дополнительного картриджа тонера для замены.
Не трогайте. Термоузел (Fuser Unit) очень горячий. Не трогайте его.
Чистьте ролики подачи при частых замятиях бумаги. Для каждого лотка предусмотрено три ролика подачи. Метод очистки для лотков 1–5 (лотки 2–5 опциональны) отличается от метода для универсального лотка.
Лотки 1–5 Процедура очистки ниже показана на примере лотка 1. Лотки 2–5 (опциональны) очищаются по той же процедуре.
Снимите наручные часы, браслеты и другие похожие аксессуары.
Выключите питание принтера.
См. страницу 19 для информации об отключении питания.
Выдвиньте лоток до упора. Поднимая его, полностью выньте лоток.

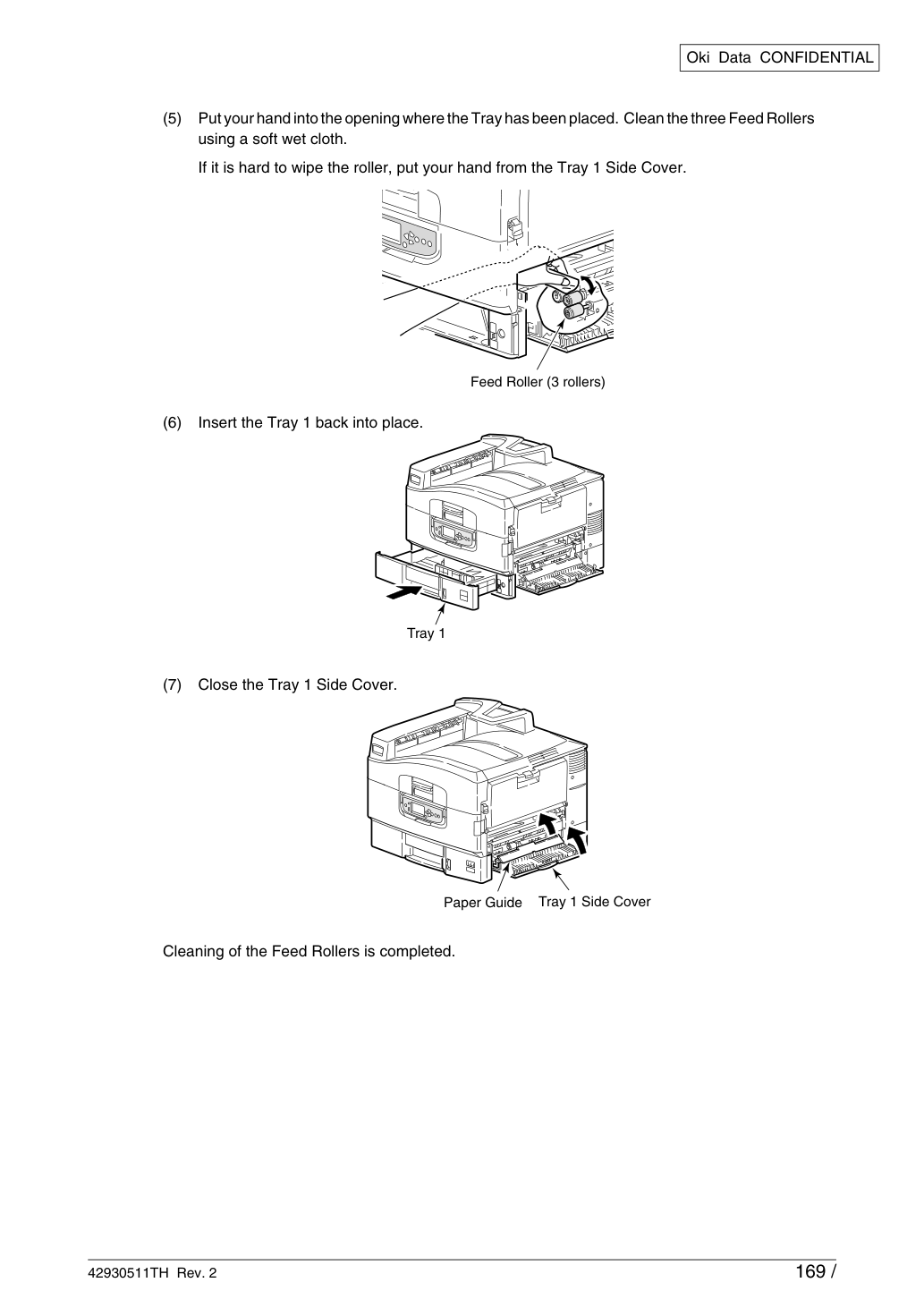

Поместите руку в отверстие, где находился лоток. Протрите три ролика подачи мягкой влажной тканью.
Если трудно протирать ролик, поместите руку со стороны боковой крышки лотка 1.
Вставьте лоток 1 обратно на место.
Очистка роликов подачи завершена.

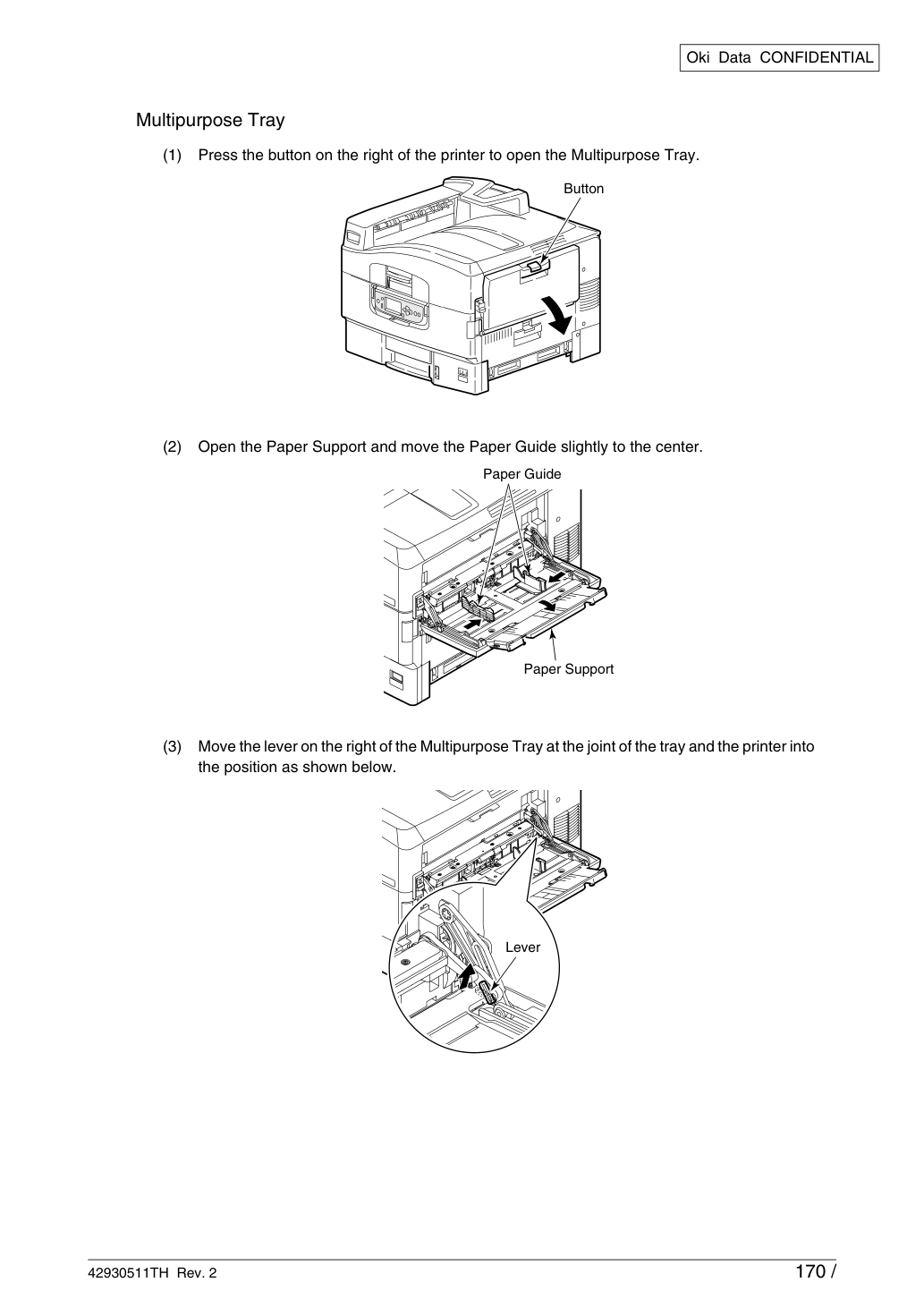

Нажмите кнопку справа на принтере, чтобы открыть универсальный лоток.
Откройте подпорку бумаги и слегка переместите направляющую бумаги к центру.
Переместите рычаг справа от универсального лотка в месте стыка лотка и принтера в положение, показанное ниже.

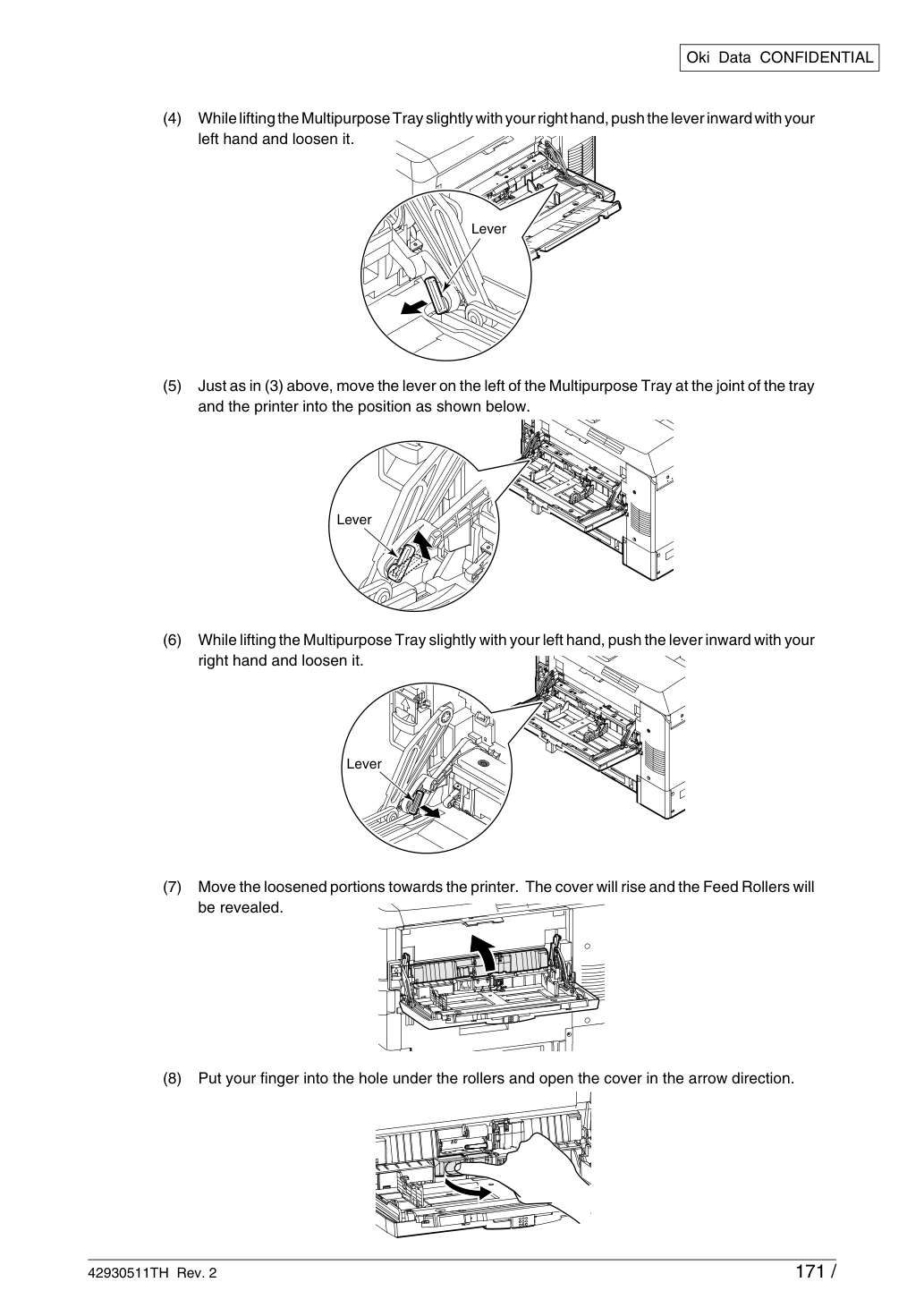

Слегка поднимая универсальный лоток правой рукой, вталкивайте рычаг внутрь левой рукой и ослабляйте его.
Точно так же, как в п. (3) выше, переместите рычаг слева от универсального лотка в месте стыка лотка и принтера в положение, показанное ниже.
Слегка поднимая универсальный лоток левой рукой, вталкивайте рычаг внутрь правой рукой и ослабляйте его.
Переместите ослабленные части в сторону принтера. Крышка поднимется, и ролики подачи будут видны.
Поместите палец в отверстие под роликами и откройте крышку в направлении стрелки.

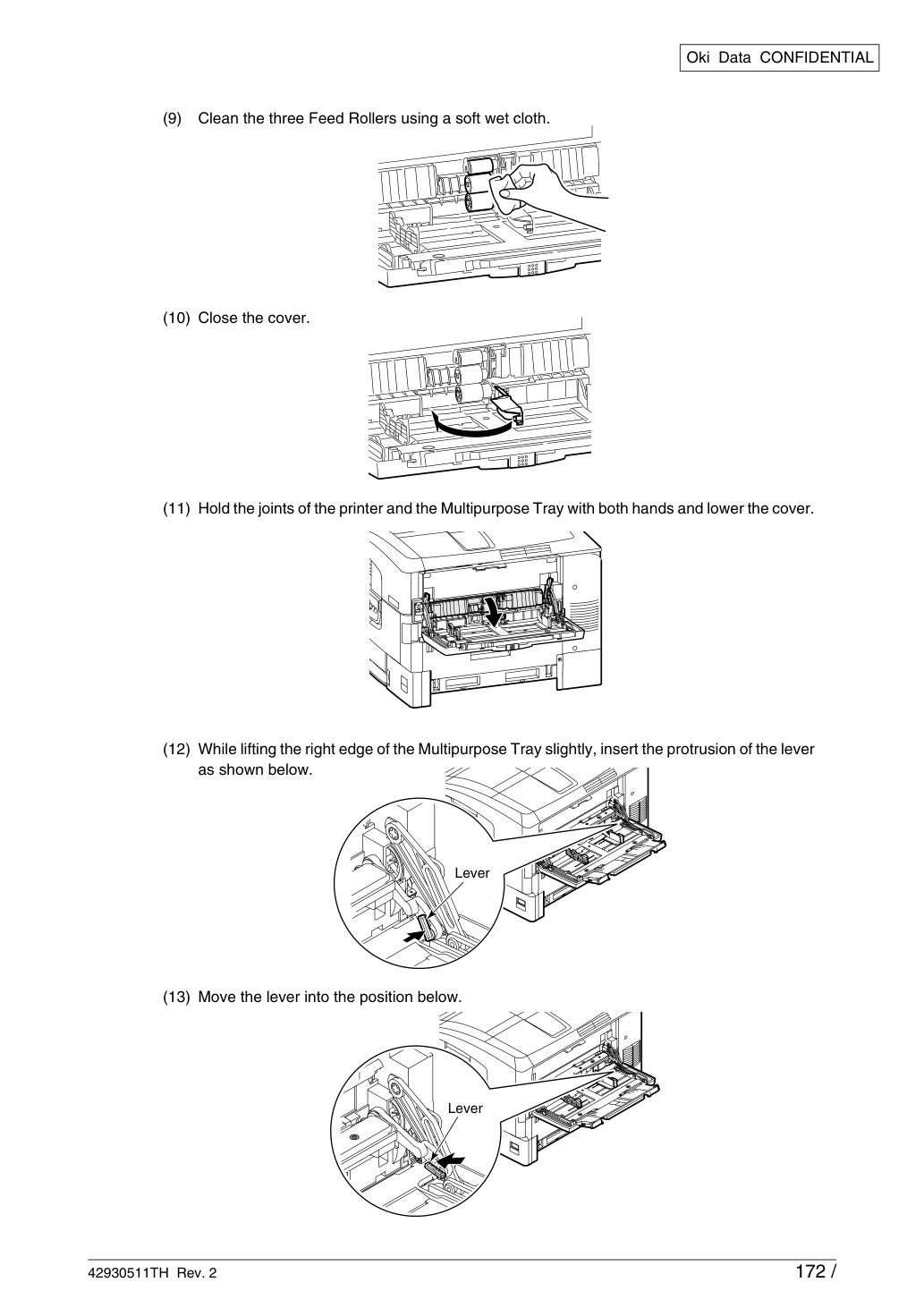

Протрите три ролика подачи мягкой влажной тканью.
- Закройте крышку.
- Держите соединения принтера и универсального лотка обеими руками и опустите крышку.
- Слегка поднимая правый край универсального лотка, вставьте выступ рычага, как показано ниже.
- Переместите рычаг в положение ниже.
Очистка роликов подачи завершена.

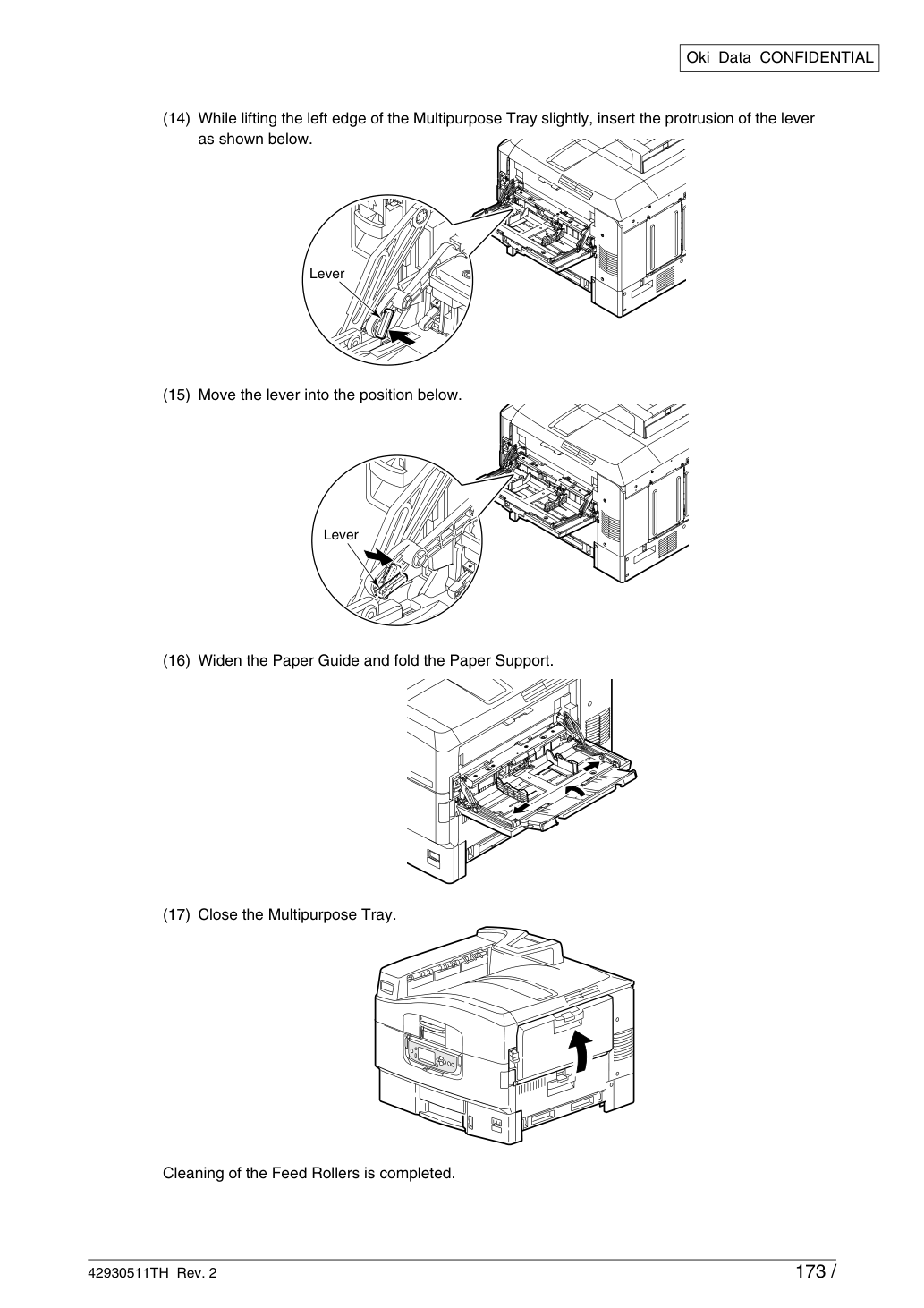

- Слегка поднимая левый край универсального лотка, вставьте выступ рычага, как показано ниже.
- Переместите рычаг в положение ниже.
- Раздвиньте направляющую бумаги и сложите подпорку бумаги.
- Закройте универсальный лоток.
