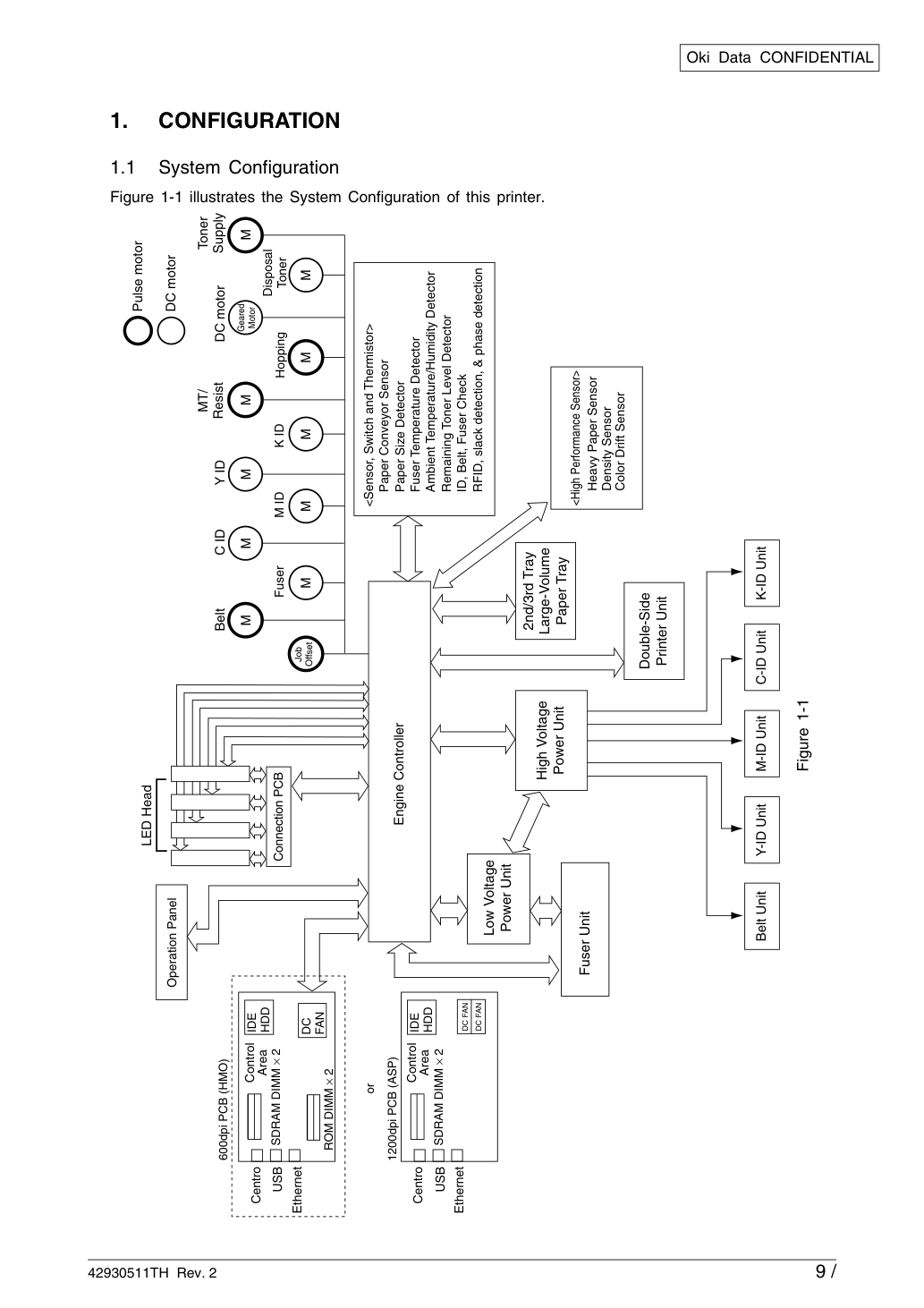

На рисунке 1-1 показана системная конфигурация этого принтера.

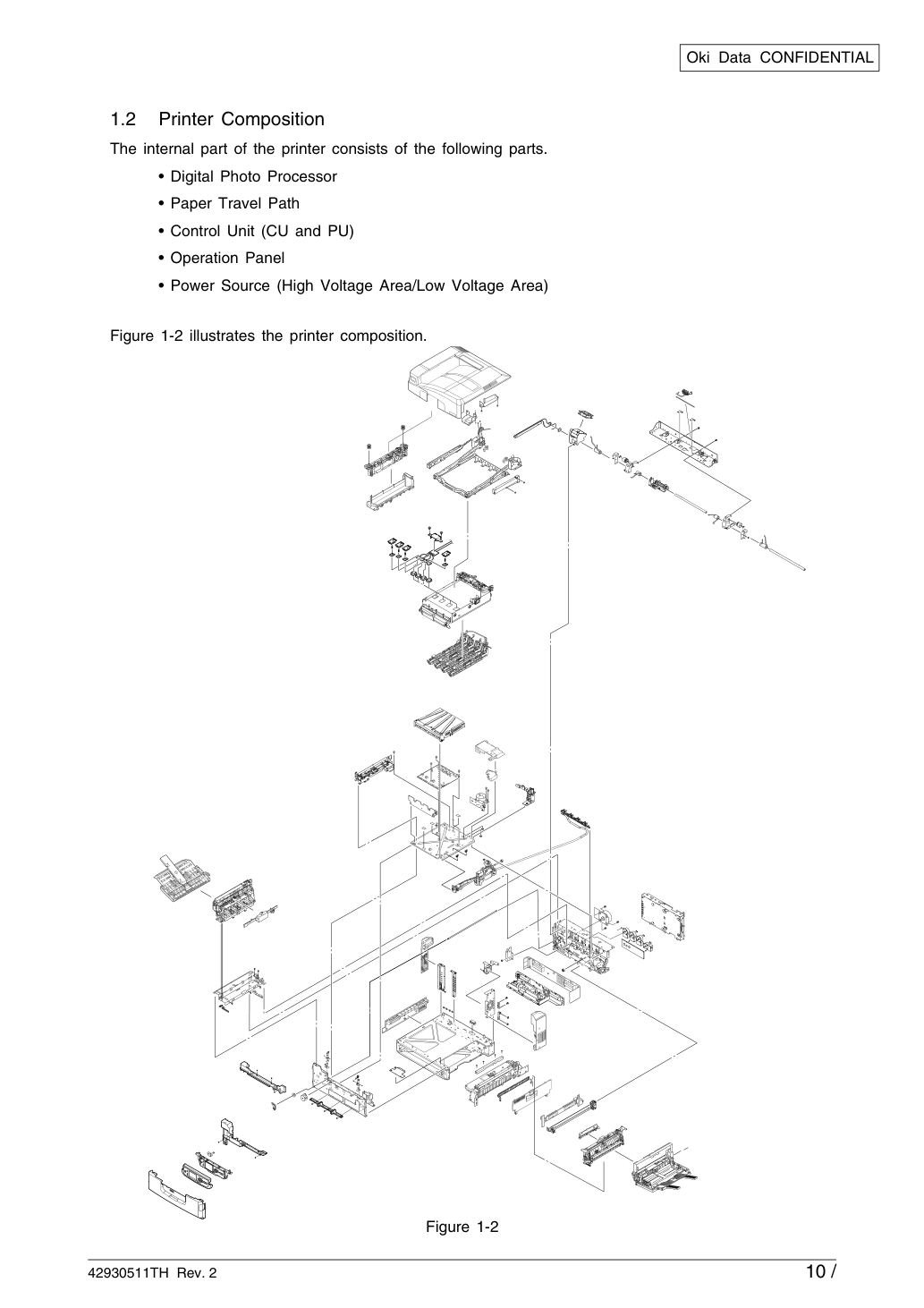

Внутренние части принтера состоят из следующих компонентов.
• Блок управления (CU и PU) • Панель операций • Источник питания (область высокого напряжения/область низкого напряжения) На рисунке 1-2 показен состав принтера.
детали запрещены к использованию с C9800/C9600.
Не используй жесткий диск для C7500/C7300/C9500/C9300.
Жесткий диск для 1200 dpi и жесткий диск для 600 dpi не взаимозаменяемы, так как их форматы различаются.
Детали C5300 запрещены к использованию с C9800/C9600.

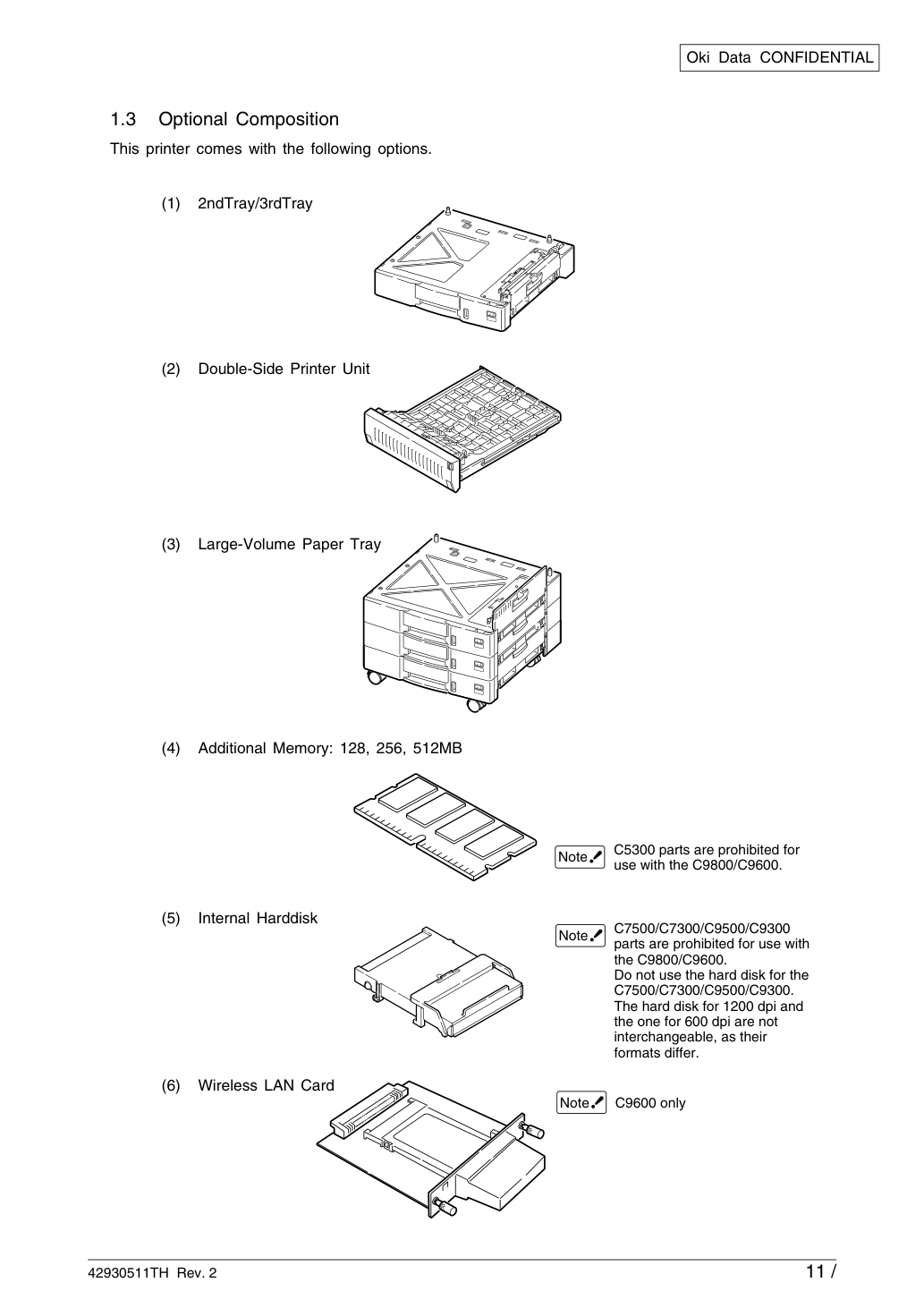

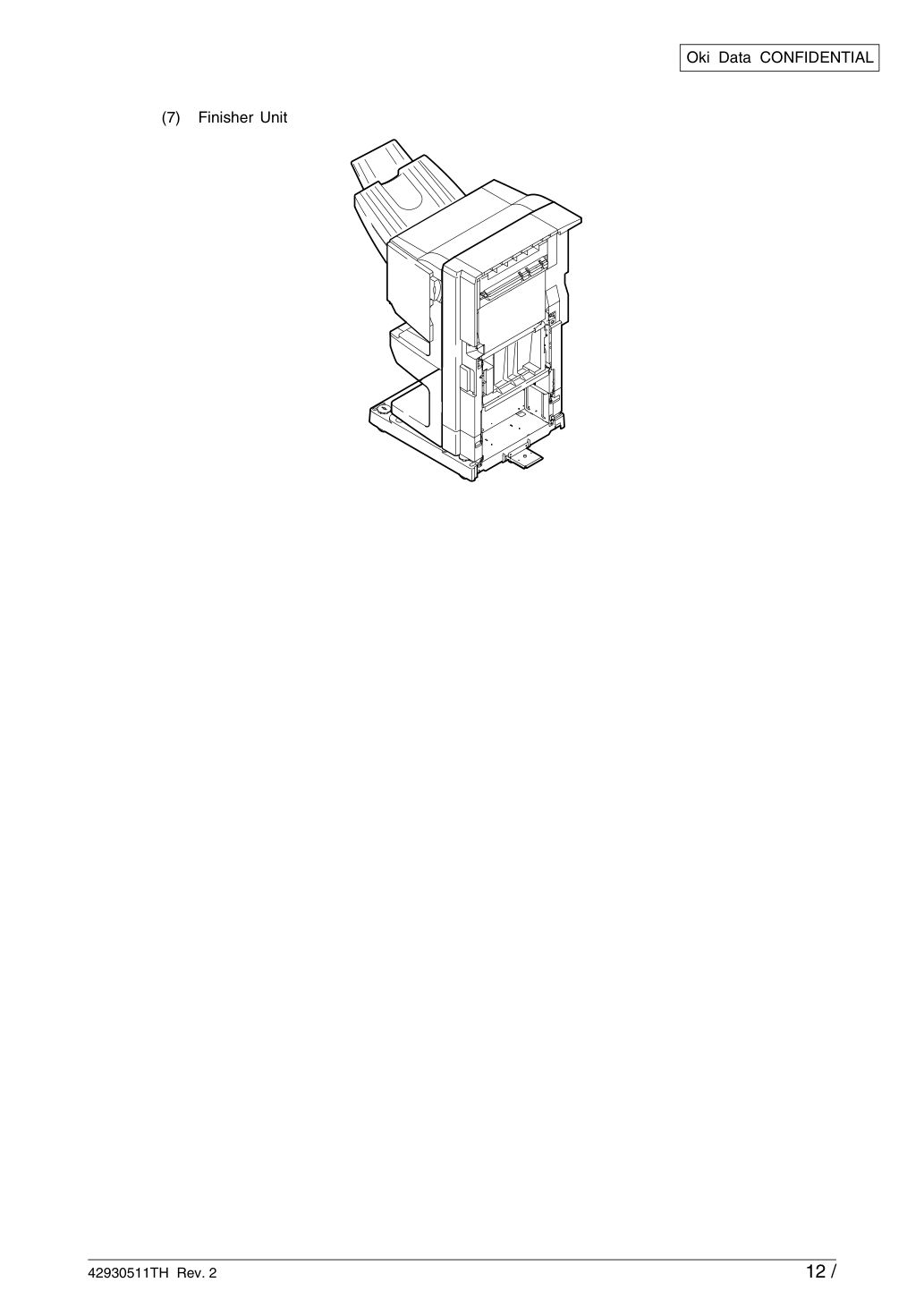

Этот принтер поставляется со следующими опциями.
Обычная бумага и прозрачная пленка Размер бумаги:
Открытка, Legal 13" или 14", Executive, A4, A5, B5, A6, A3, A3 Nobi, B4 (однако открытка: только лоток 1 и многоцелевой лоток) Непрерывная подача бумаги:
54 дБ (когда второй лоток не подсоединен) Время ожидания:
5000 страниц (A4 5% рабочего цикла) (Y, M, C, K каждый) Картридж тонера большого объема: 15000 страниц (A4 5% рабочего цикла) (Y, M, C, K каждый) Печатный барабан:
эквивалент 100000 страниц (для 3P/J) Узел подающего ролика:
- Срок службы расходных материалов
- Плановая замена расходных материалов
- Температура и относительная влажность
- Срок службы принтера: каждый 1000000 страниц (для бумаги A4) или 5 лет

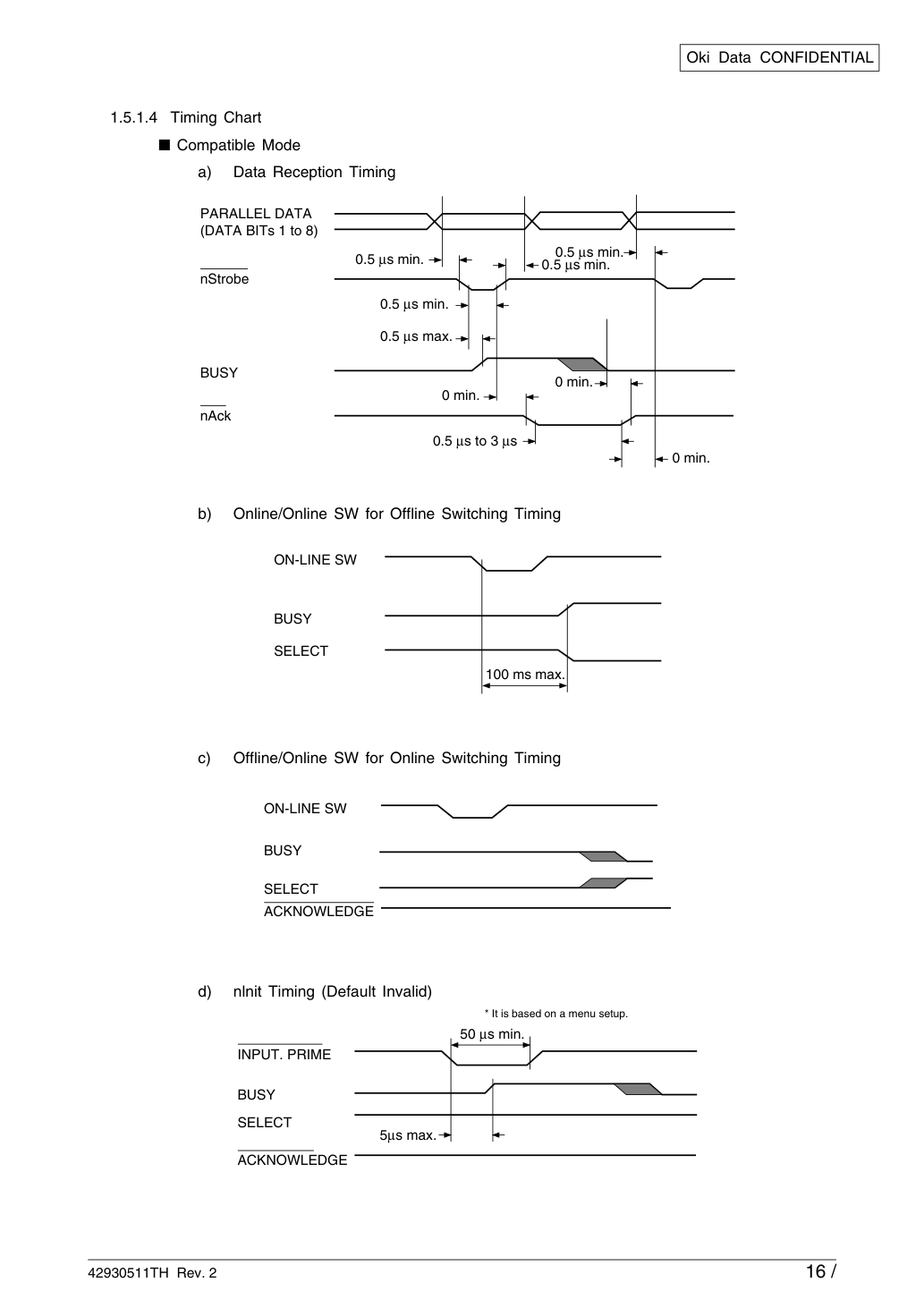

(DATA BITs 1–8) nStrobe nAck BUSY 0,5 µs мин.
ON-LINE SW BUSY INPUT. PRIME SELECT ACKNOWLEDGE BUSY 50 µs мин.
* Основано на настройке меню.
nInit (nInit) nFault (nDataAvail) GND Не используется HILEVEL nSelectIn (IEEE1284 активен) Функция Импульс для чтения данных.
Данные читаются по последнему проводу.
Сигнал, указывающий на завершение получения данных.
Указывает, может ли принтер принять данные или нет.
Данные не могут быть приняты во время High Level.
Всегда High Level, когда параллельный интерфейс активен.
Используется для двусторонней связи.
Обеспечивает +5В. Не может обеспечивать питание внешнего устройства.
Принтер инициализируется при Low Level.
Когда принтер в режиме тревоги, принтер переходит в состояние Low Level.
Масса для сигналов Отключение.
3,3кВт внутри принтера подтягивается +5В.
Используется для двусторонней связи. Всегда в состоянии Low Level в совместимом режиме.
Название сигнала интерфейса и номер контакта указаны в таблице 9-1.
Названия сигналов режима Nibble указаны в ( ).
Указывает только функции режима совместимости.
Этот принтер поддерживает режим IEEE 1284-1994 Nibble, стандартизированный Институтом инженеров электротехники и электроники (IEEE). Учти, что использование ПК и кабелей, не соответствующих этому стандарту, может привести к непредвиденным операциям.
Неэкранированный витой кабель с разъемом RJ-45 (рекомендуется категория 5.) 1.5.3.3 Сигналы сетевого интерфейса Номер контакта.
