Далее описывается условные обозначения общей схемы электропроводки, показанной на следующей странице.
Обозначает соединение между деталями с помощью жгутов и проводов.
Рамка без названия детали обозначает разъем (P/J).
Цифровое значение внутри означает номер разъема.
Рамка с пунктирной линией обозначает разъем (P/J), указанный в нескольких местах отдельно.
Цифровое значение внутри означает номер разъема.
Рамка с названием детали обозначает деталь.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5. Перечень деталей.
Рамка с точечной линией обозначает раздел в "2. Схема электропроводки между деталями", цифровое значение означает номер раздела.

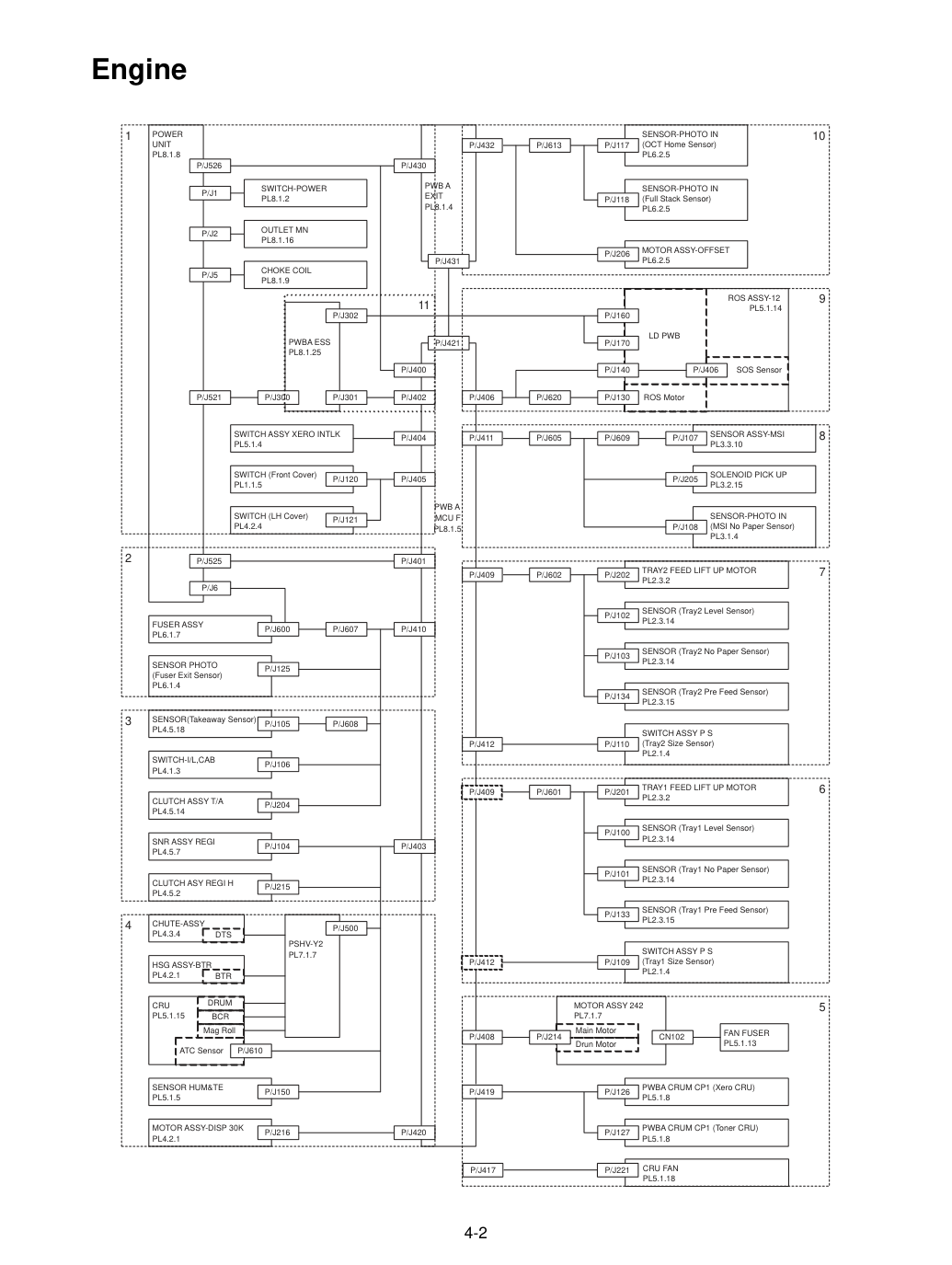

Схема электропроводки разделена на 11 разделов для отображения детального подключения между деталями.

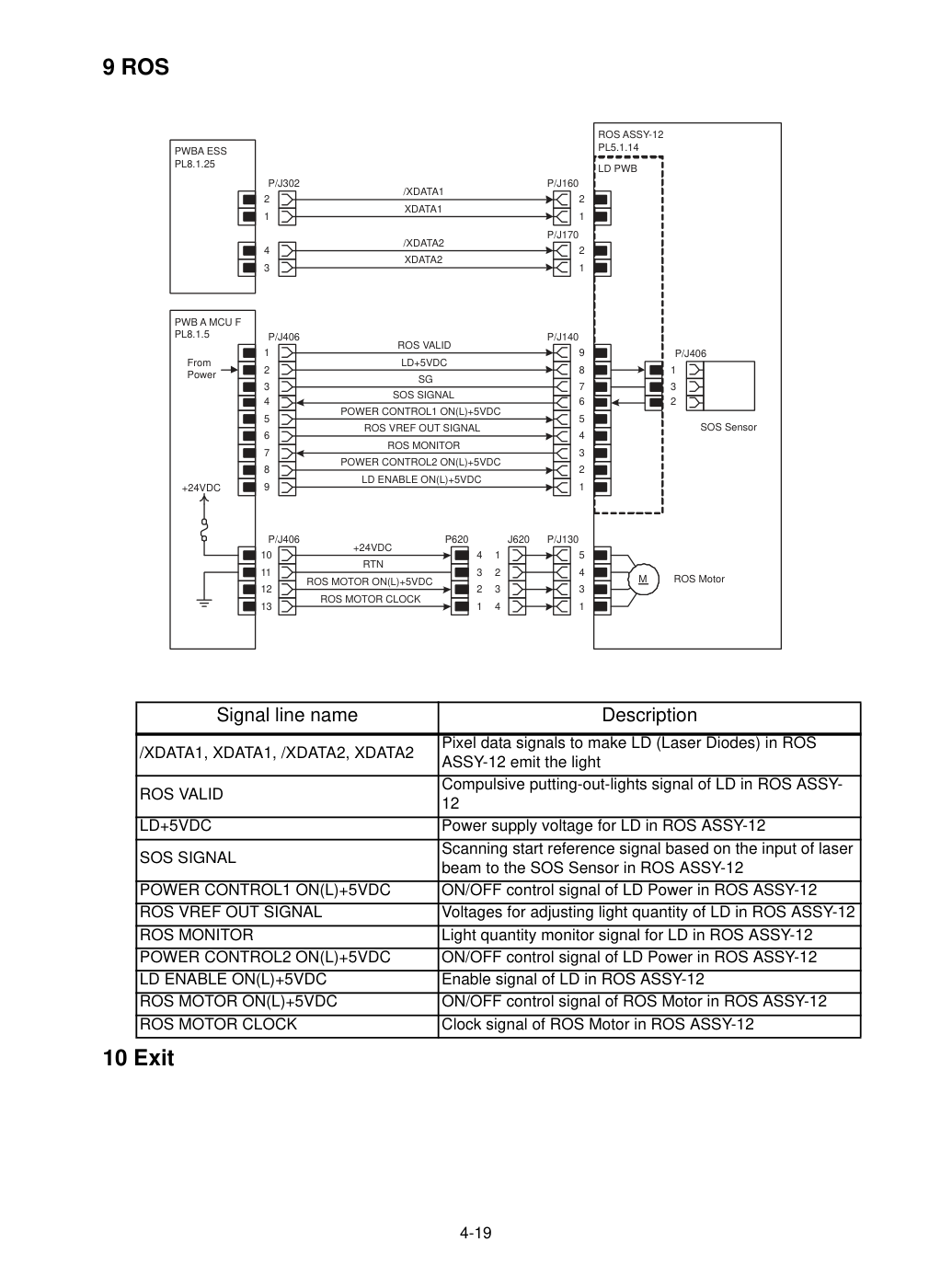

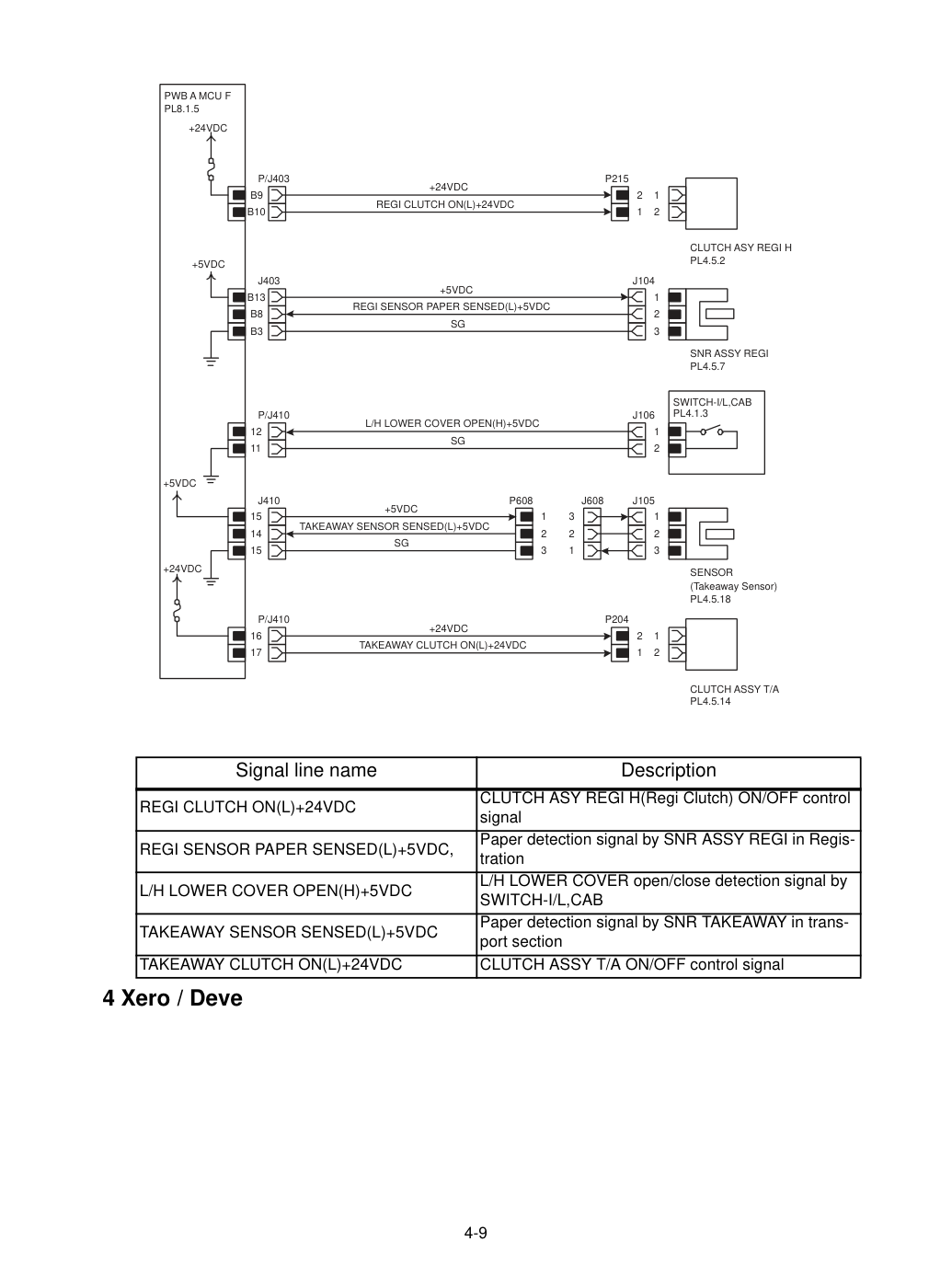

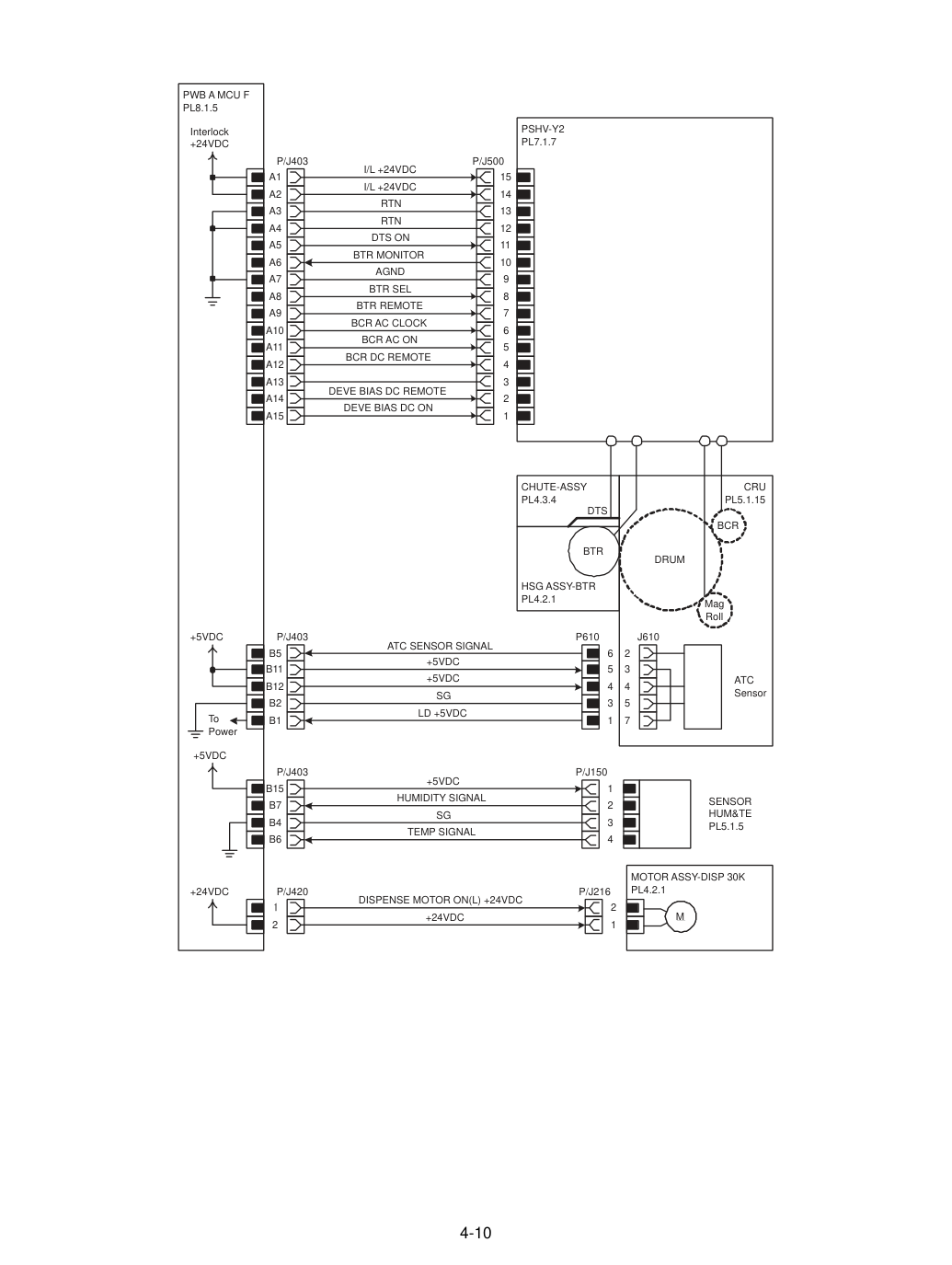

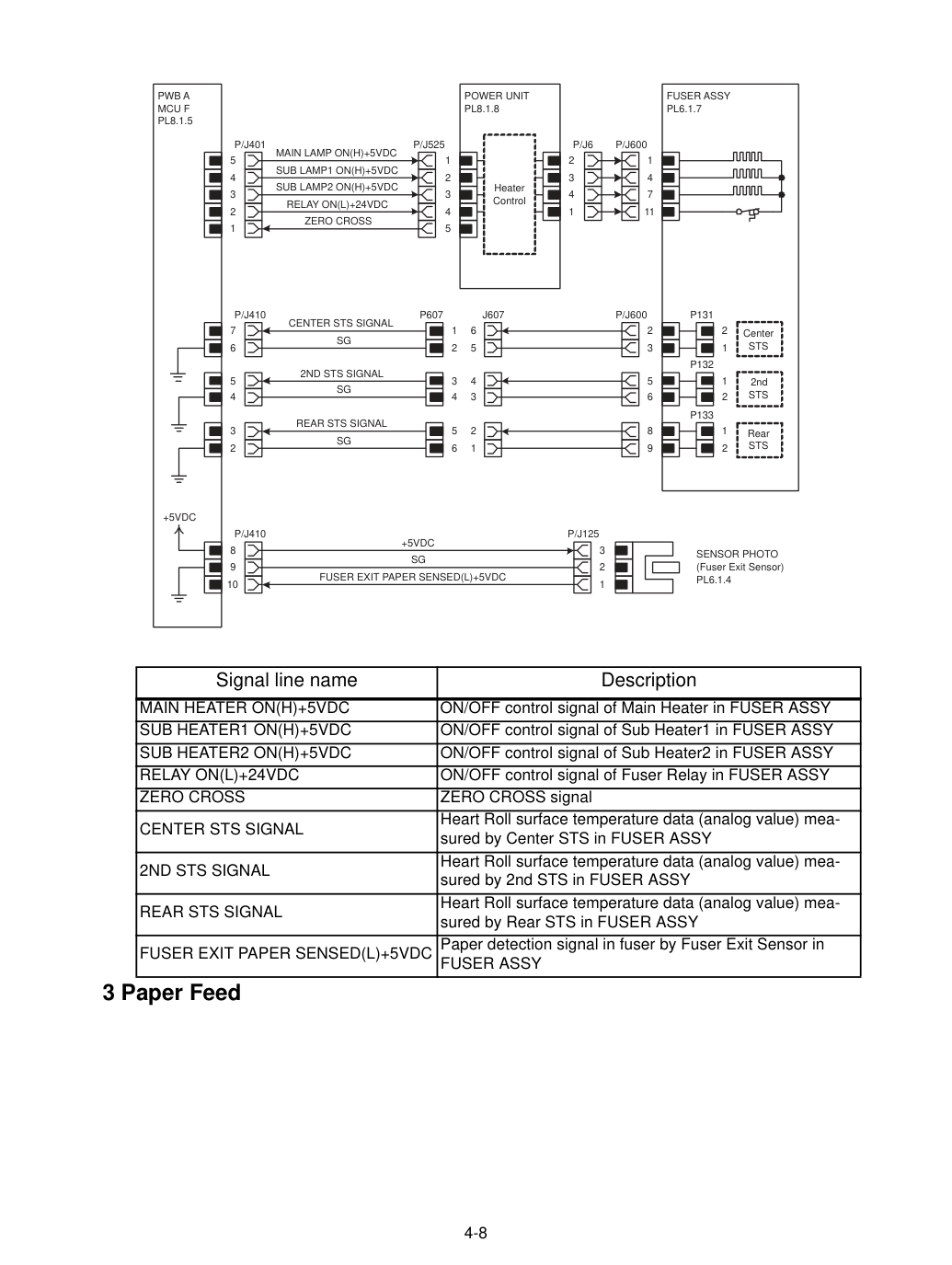

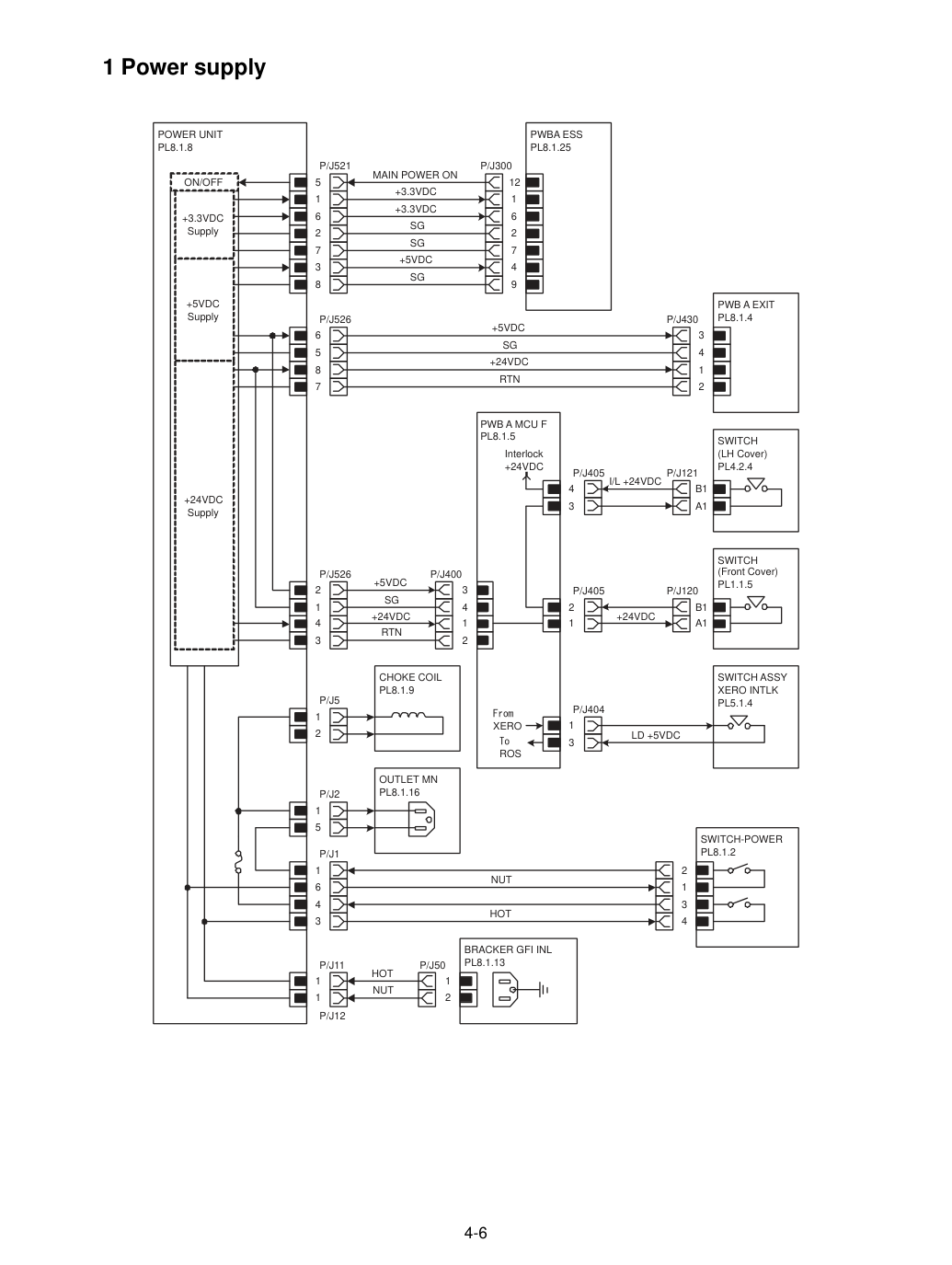

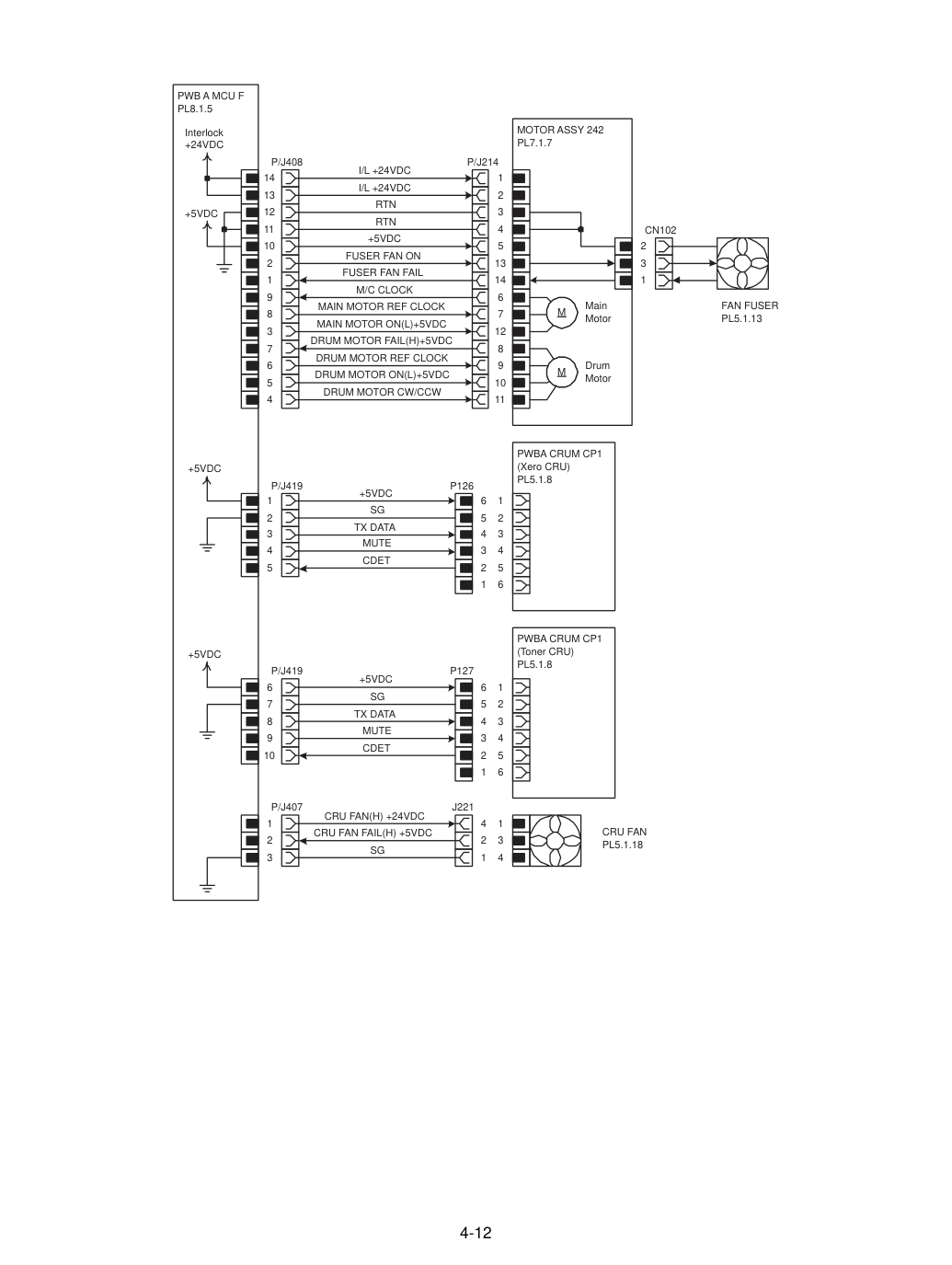

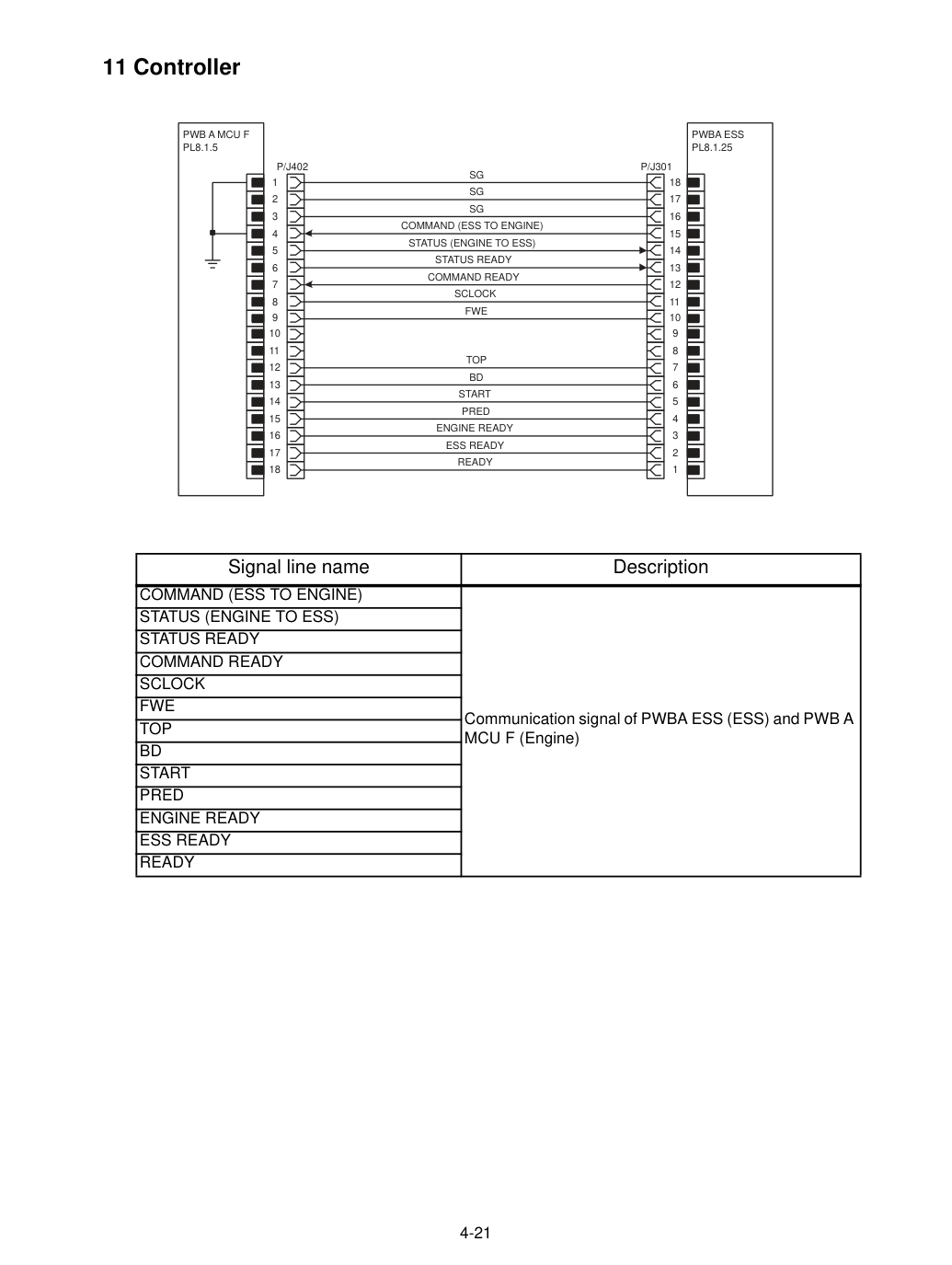

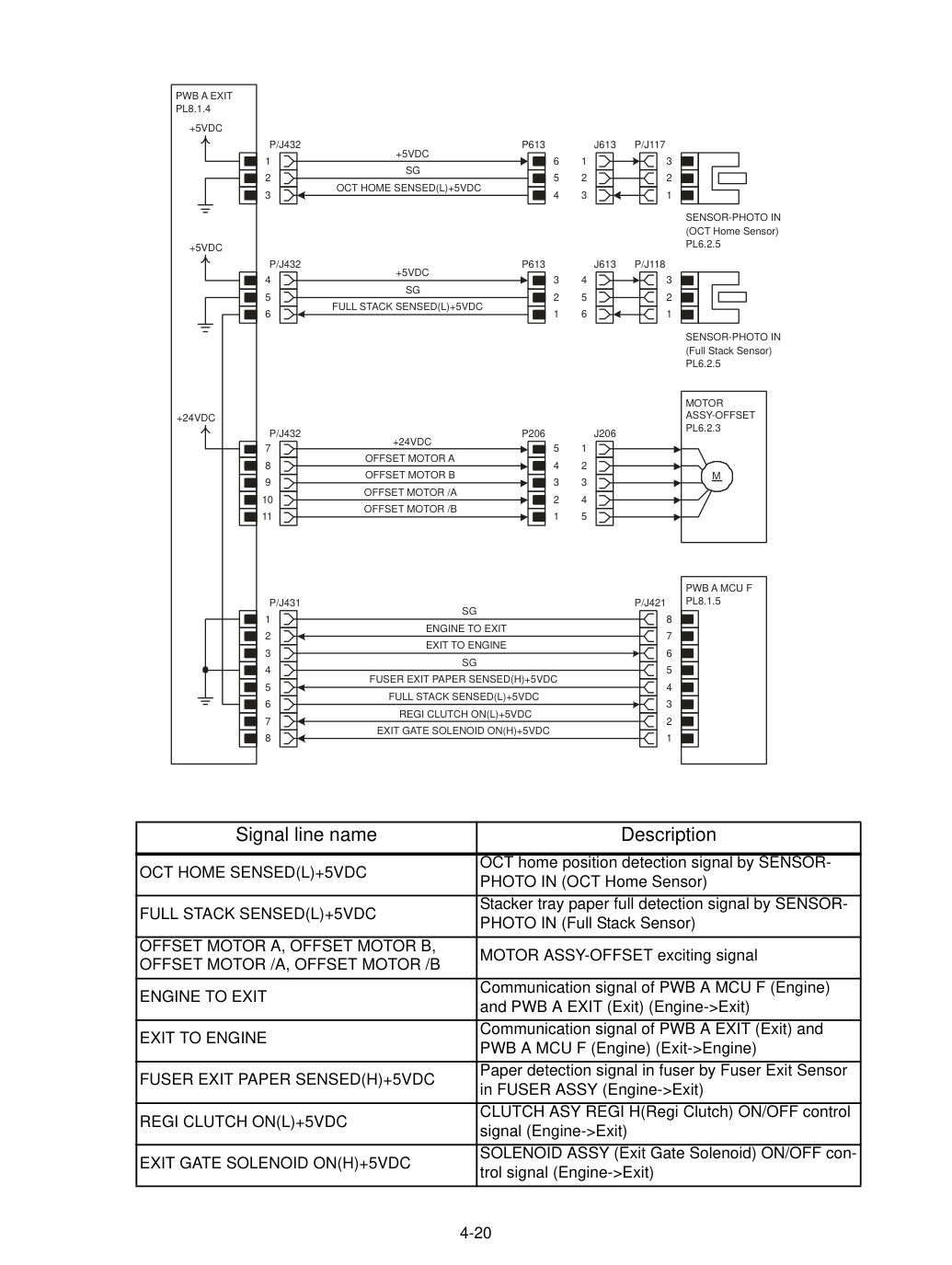

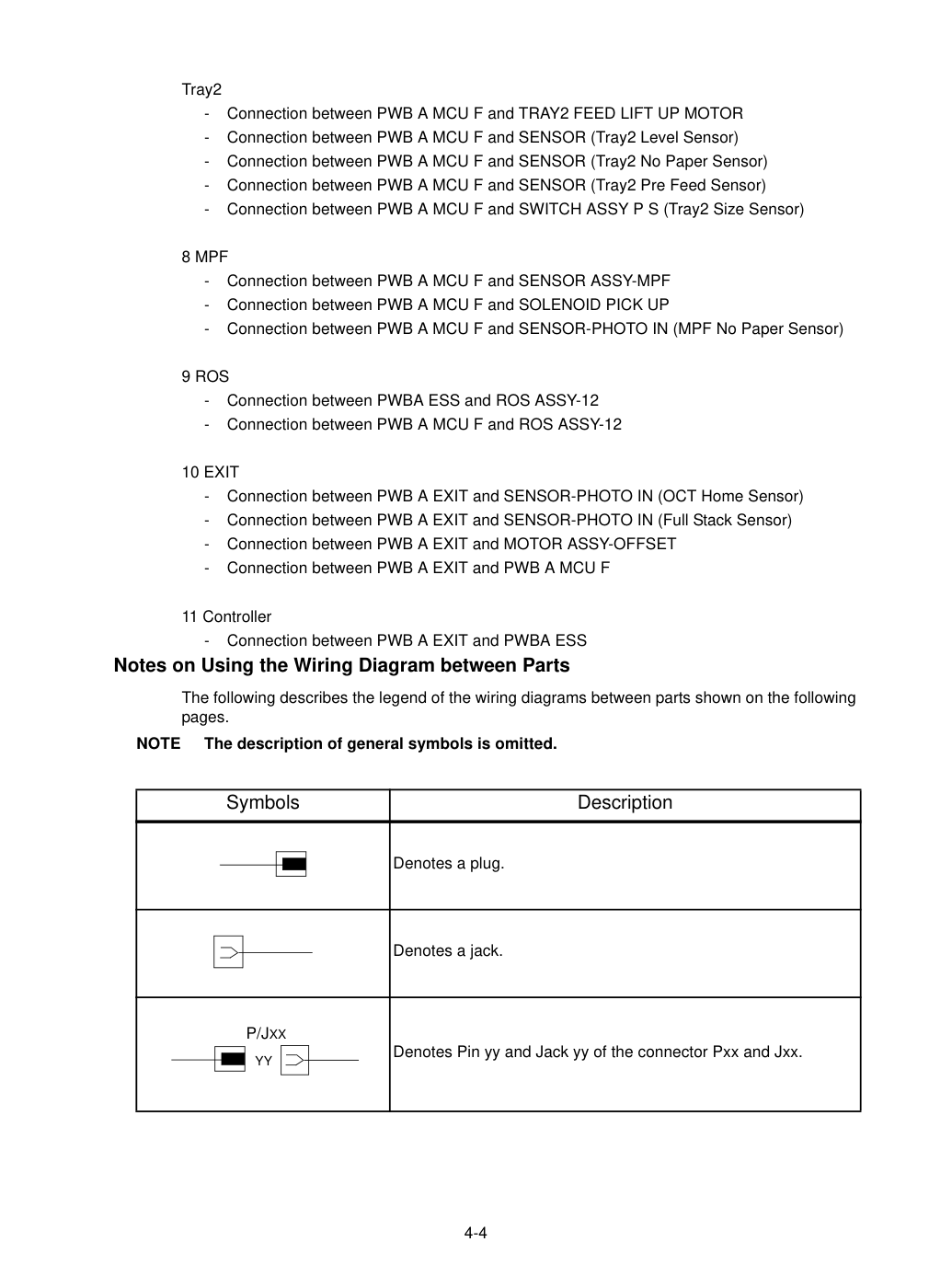

Соединение между PWB A EXIT и PWBA ESS Примечания по использованию схемы электропроводки между деталями Далее описываются условные обозначения схем электропроводки между деталями, показанные на следующих страницах.
Описание общих символов опускается.
Обозначает контакт yy и разъем yy разъема Pxx и Jxx.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5.
Обозначает функциональные детали, установленные с названием функциональной детали.
Обозначает управление и его контур на PWB.
Обозначает соединение между компонентами жгутами или проводами с указанием сигнала/содержимого.
Обозначает функцию и логическое значение сигнала для работы функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает функцию и логическое значение сигнала при работе функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает напряжение DC при включении микроконтроллера HNB MCU WITH CPU +5VDC +3.3VDC Обозначает напряжение DC.
Каждый выход имеет функции защиты от короткого замыкания и защиты от перенапряжения, как показано в таблице ниже:
При срабатывании защиты от короткого замыкания (защита от перегрузки по току) выход отключается:
После устранения короткого замыкания отключите питание, подождите 10 сек. и включите питание; выход восстанавливается.
При срабатывании защиты от перенапряжения выход отключается:
После срабатывания защиты от перенапряжения отключите питание, подождите 10 сек. и включите питание; выход восстанавливается.

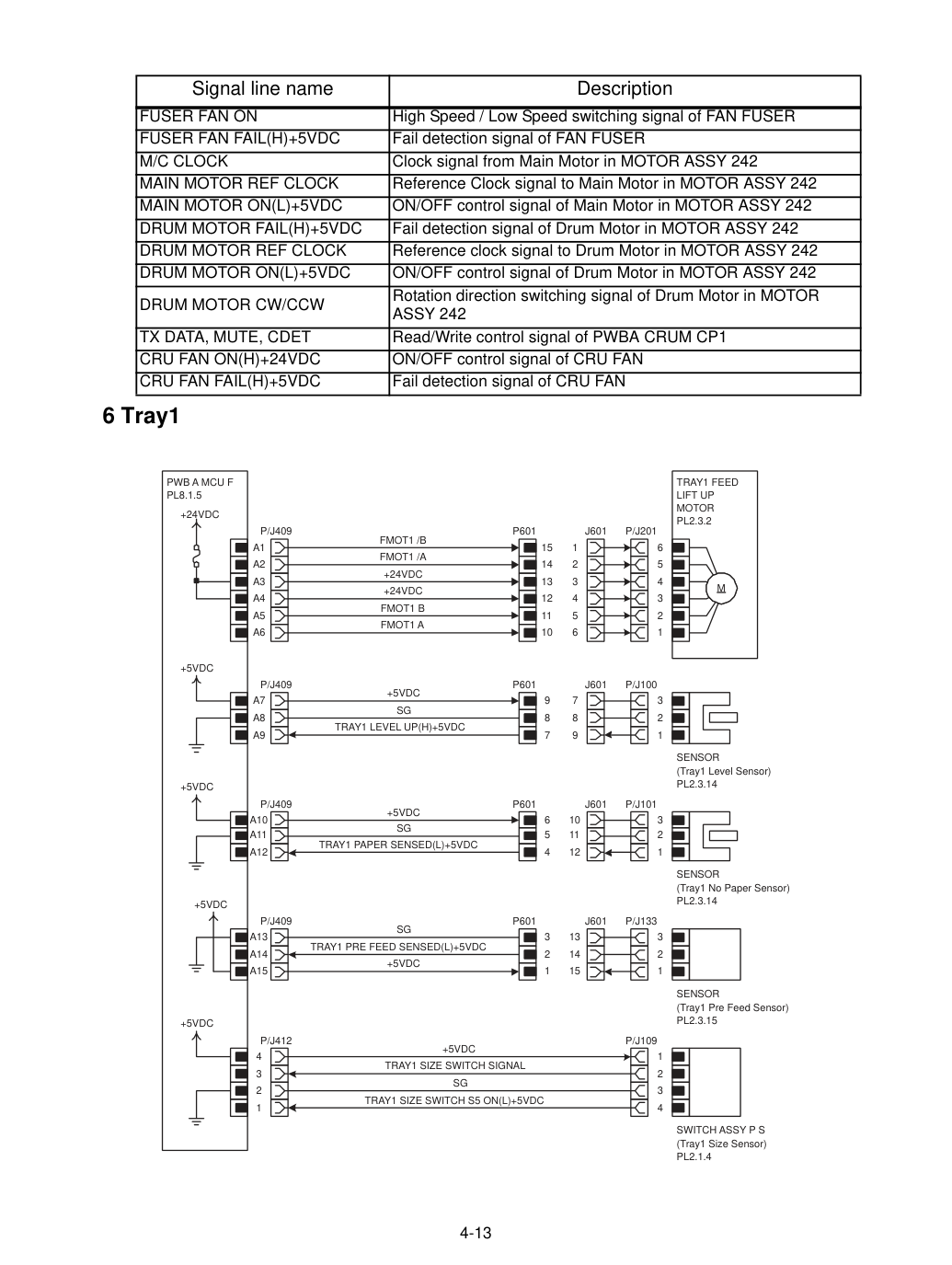

Паттерн включения/отключения каждого переключателя (S1-S5) узла SWITCH ASSY P S и соотношение размера бумаги с выходным напряжением сигнала TRAY1 SIZE SWITCH SIGNAL приведены ниже.

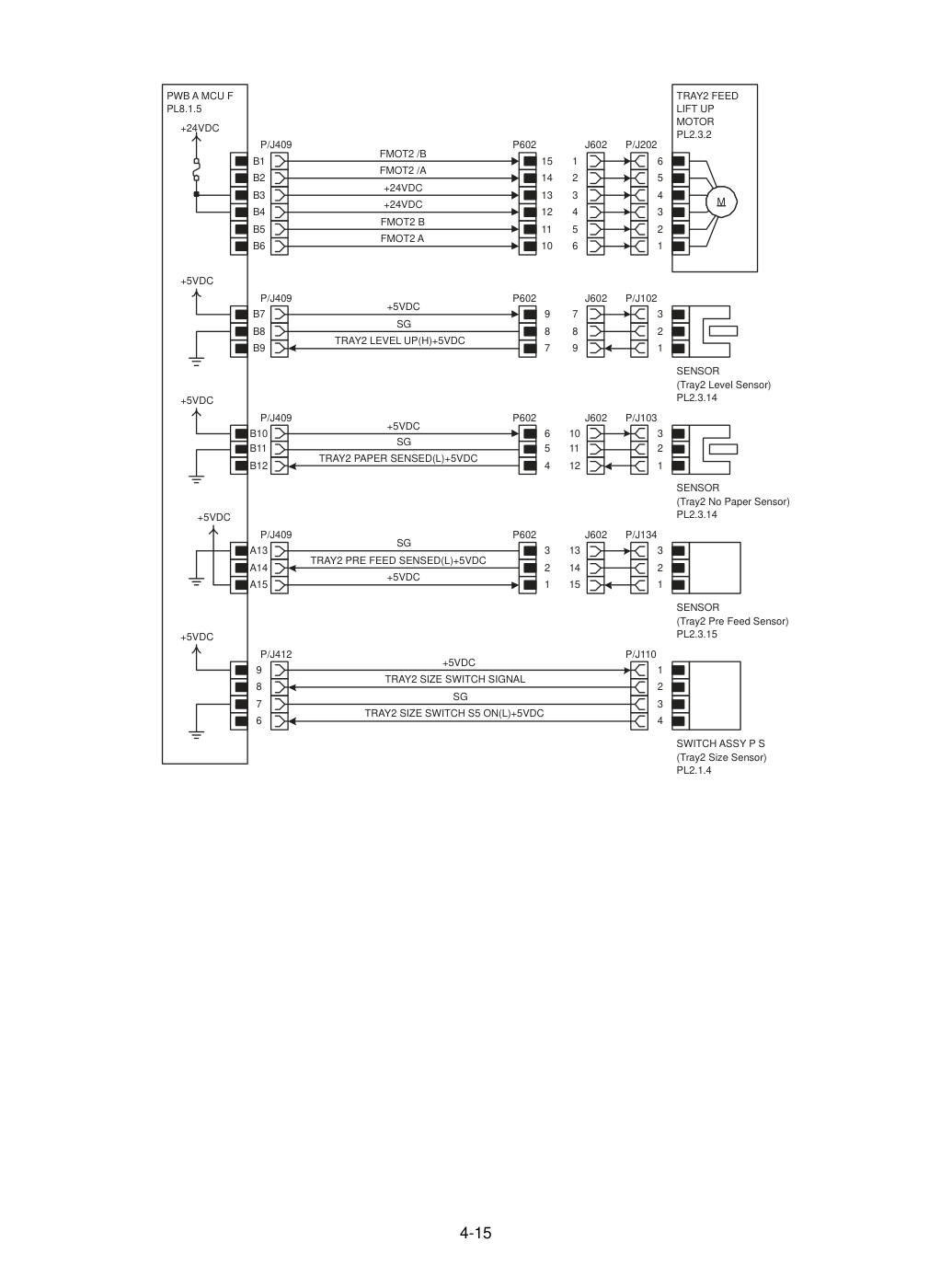

Паттерн включения/отключения каждого переключателя (S1-S5) узла SWITCH ASSY P S и соотношение размера бумаги с выходным напряжением сигнала TRAY2 SIZE SWITCH SIGNAL приведены ниже.
Сигнал обнаружения подъема (уровень возможной подачи бумаги) пластины в Tray2 датчиком SENSOR (Tray2 Level Sensor).

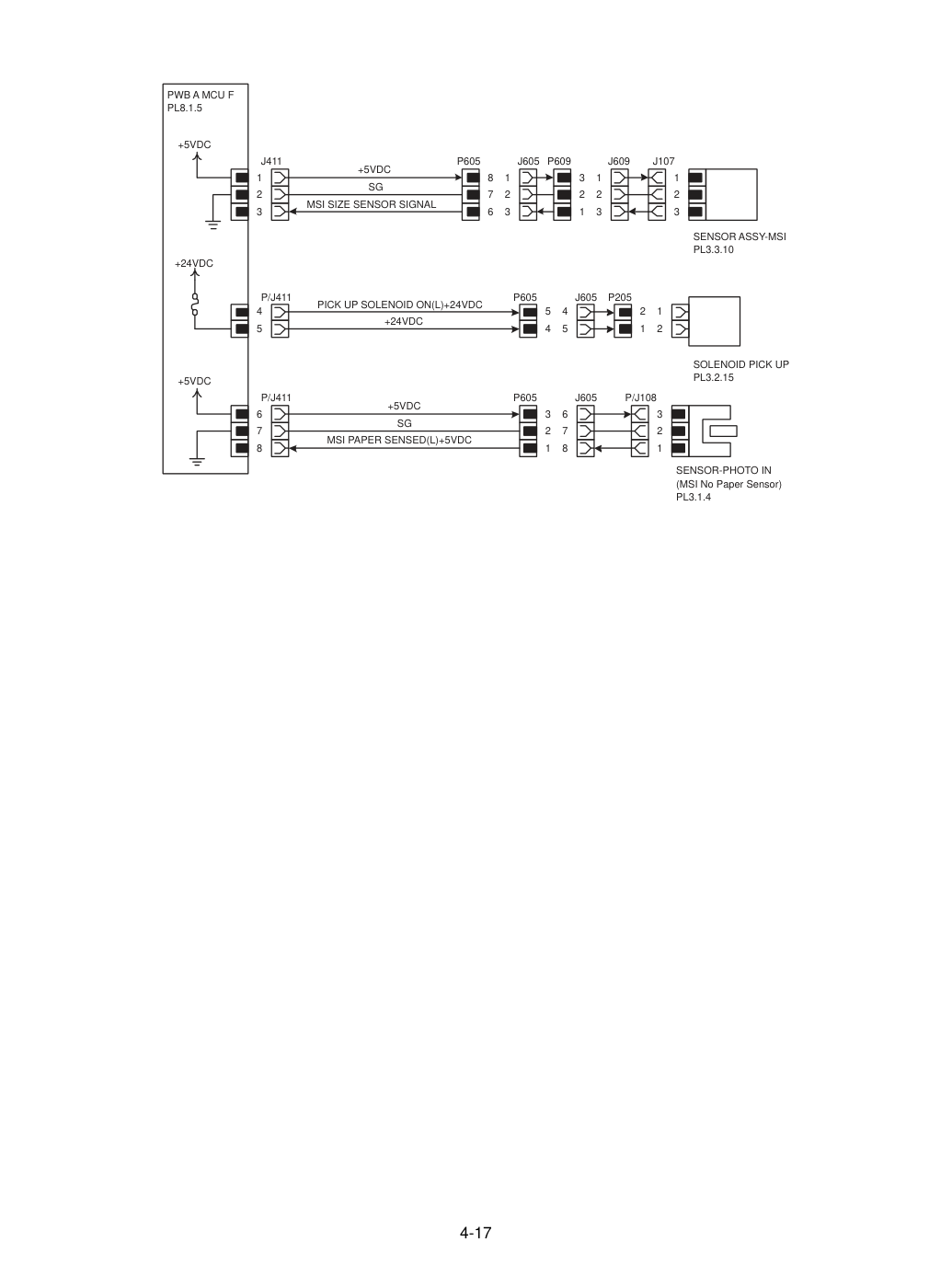

◆MPF Обнаружение размера бумаги в направлении основного сканирования Направляющая бумаги MPF заблокирована, переменное сопротивление узла SENSOR ASSY-MPF изменяется, выходное напряжение сигнала MPF SIZE SENSOR изменяется.
Соотношение между выходным напряжением сигнала MPF SIZE SENSOR и размером бумаги показано ниже.

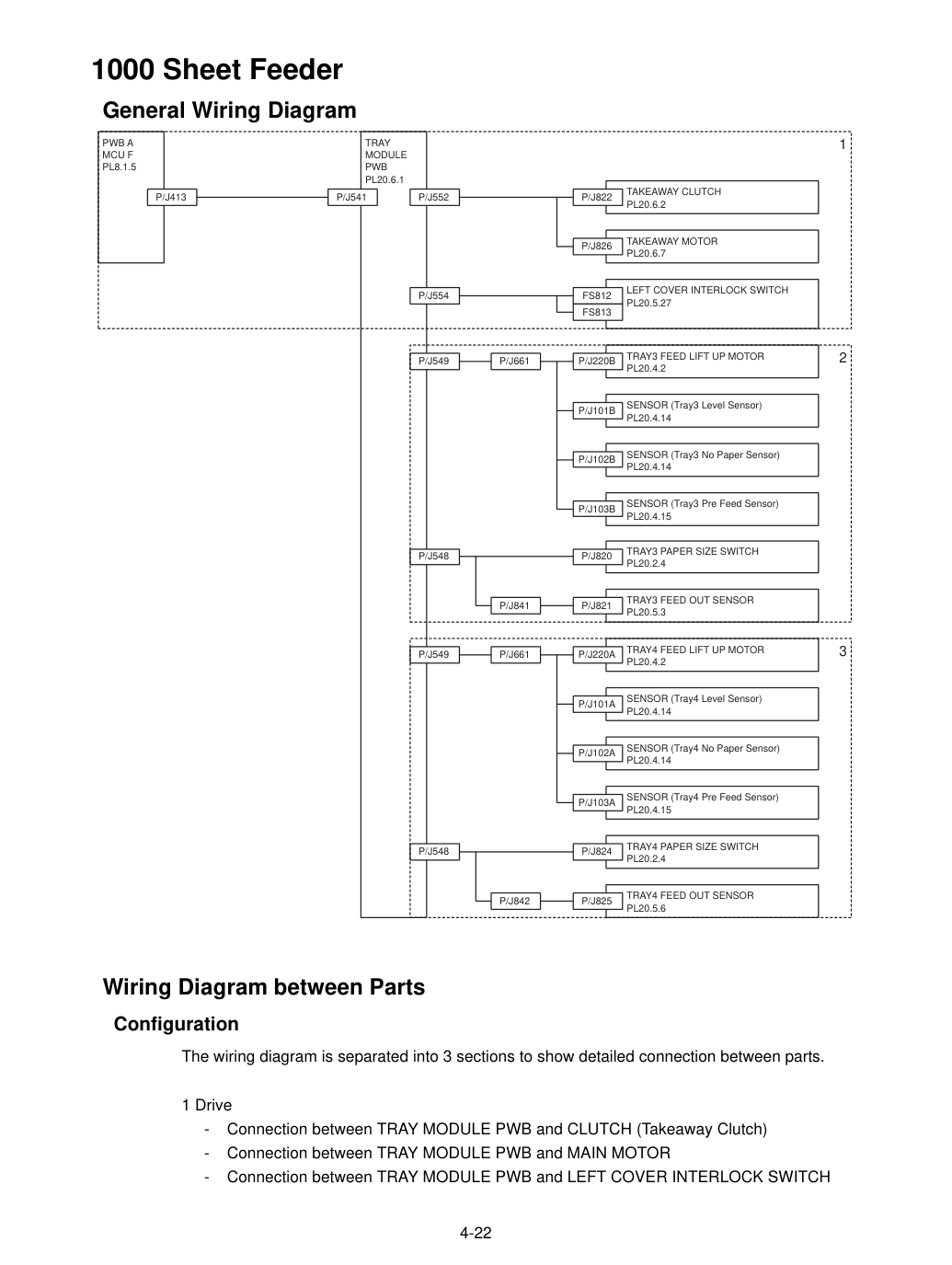

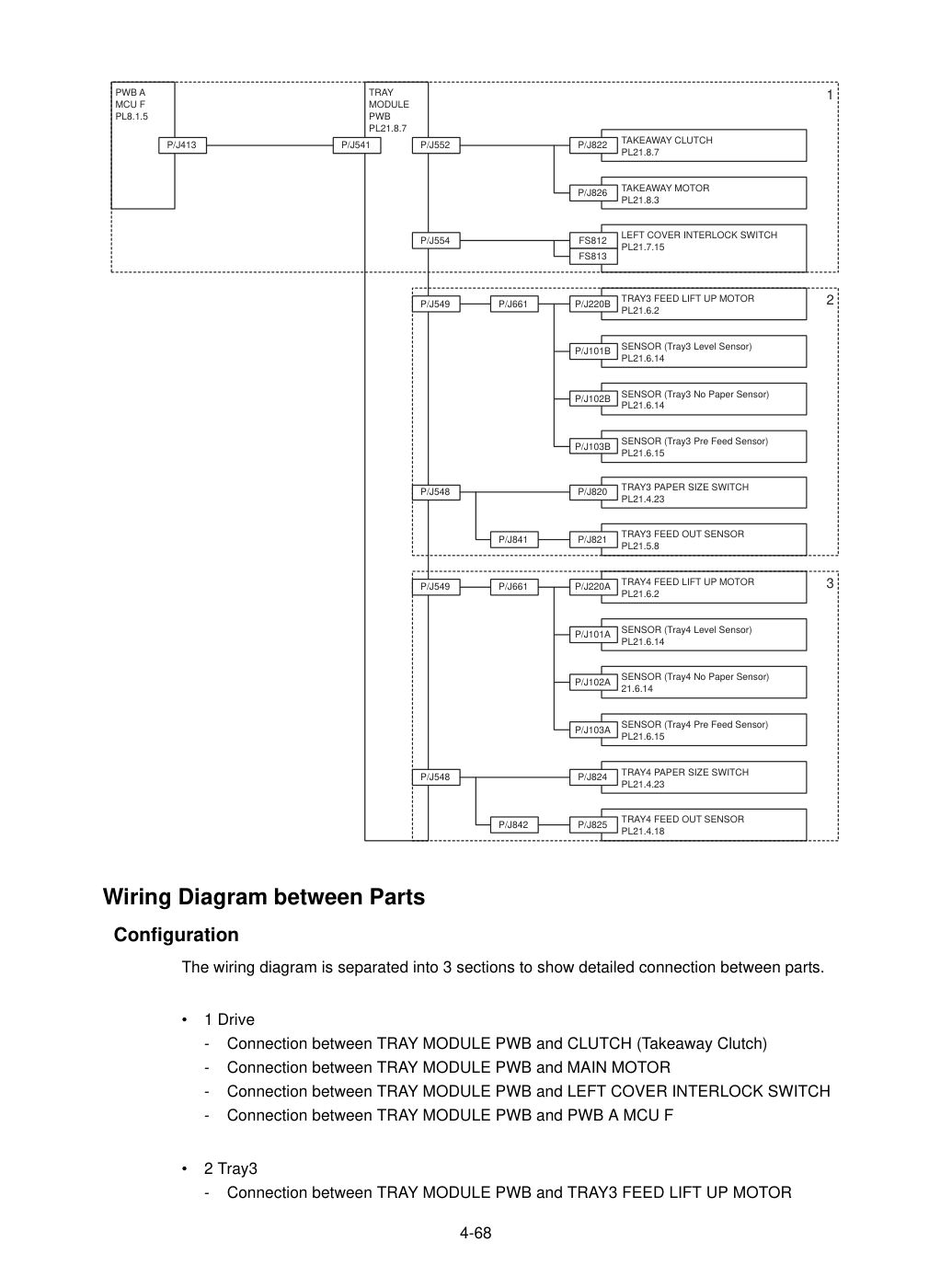

Схема электрических соединений разделена на 3 раздела для отображения подробного соединения между компонентами.

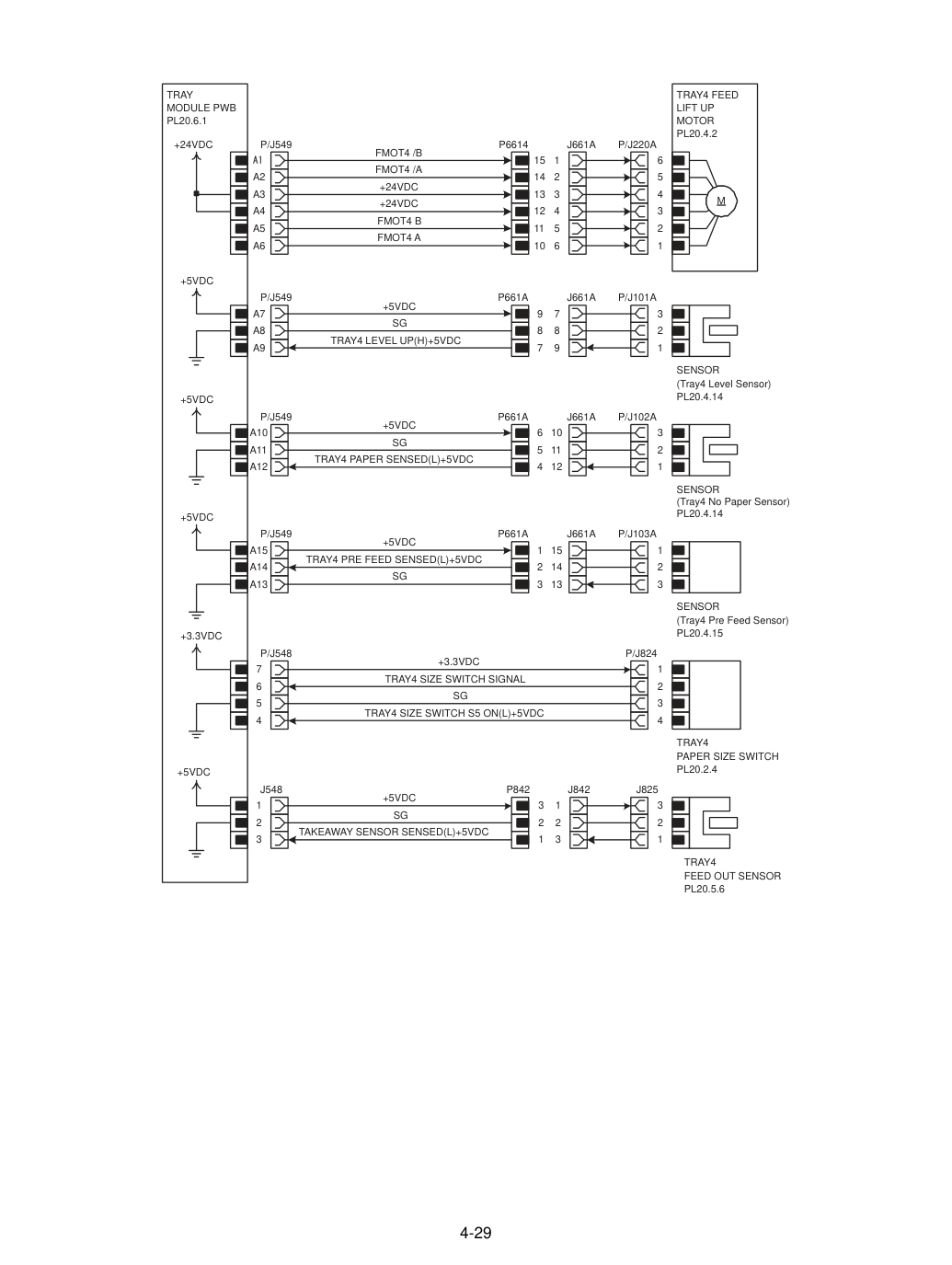

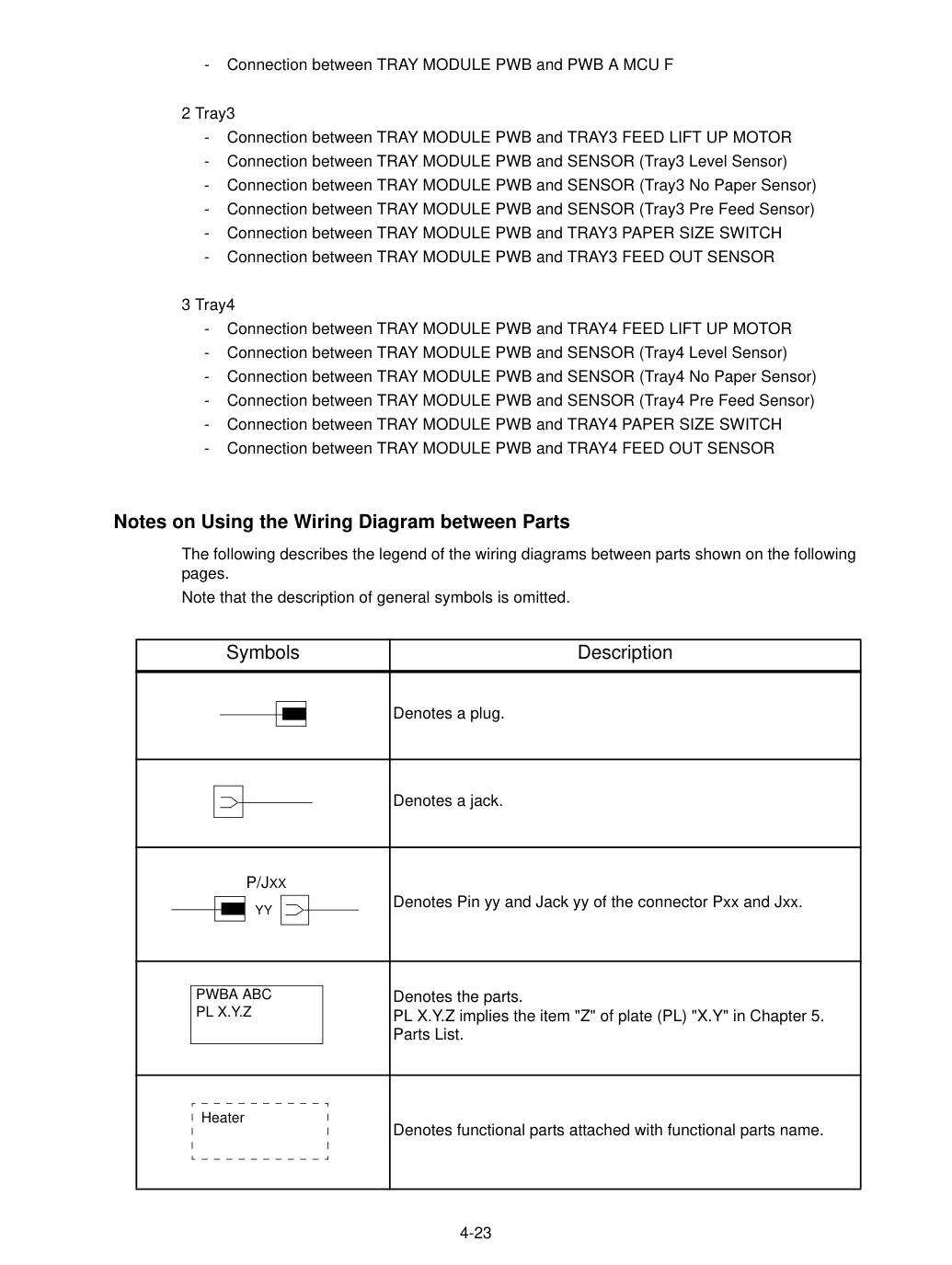

Соединение между PWB TRAY MODULE и датчиком TRAY4 FEED OUT SENSOR Примечания по использованию схемы электрических соединений между компонентами Ниже описана легенда схем электрических соединений между компонентами на следующих страницах.
Обратите внимание, что описание общих символов опущено.
Обозначает контакт yy и разъем yy разъема Pxx и Jxx.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5.
Обозначает функциональные детали, установленные с названием функциональной детали.
Обозначает управление и его контур на PWB.
Обозначает соединение между компонентами жгутами или проводами с указанием сигнала/содержимого.
Обозначает функцию и логическое значение сигнала для работы функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает функцию и логическое значение сигнала при работе функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает напряжение DC при включении микроконтроллера HNB MCU WITH CPU +5VDC +3.3VDC Обозначает напряжение DC.

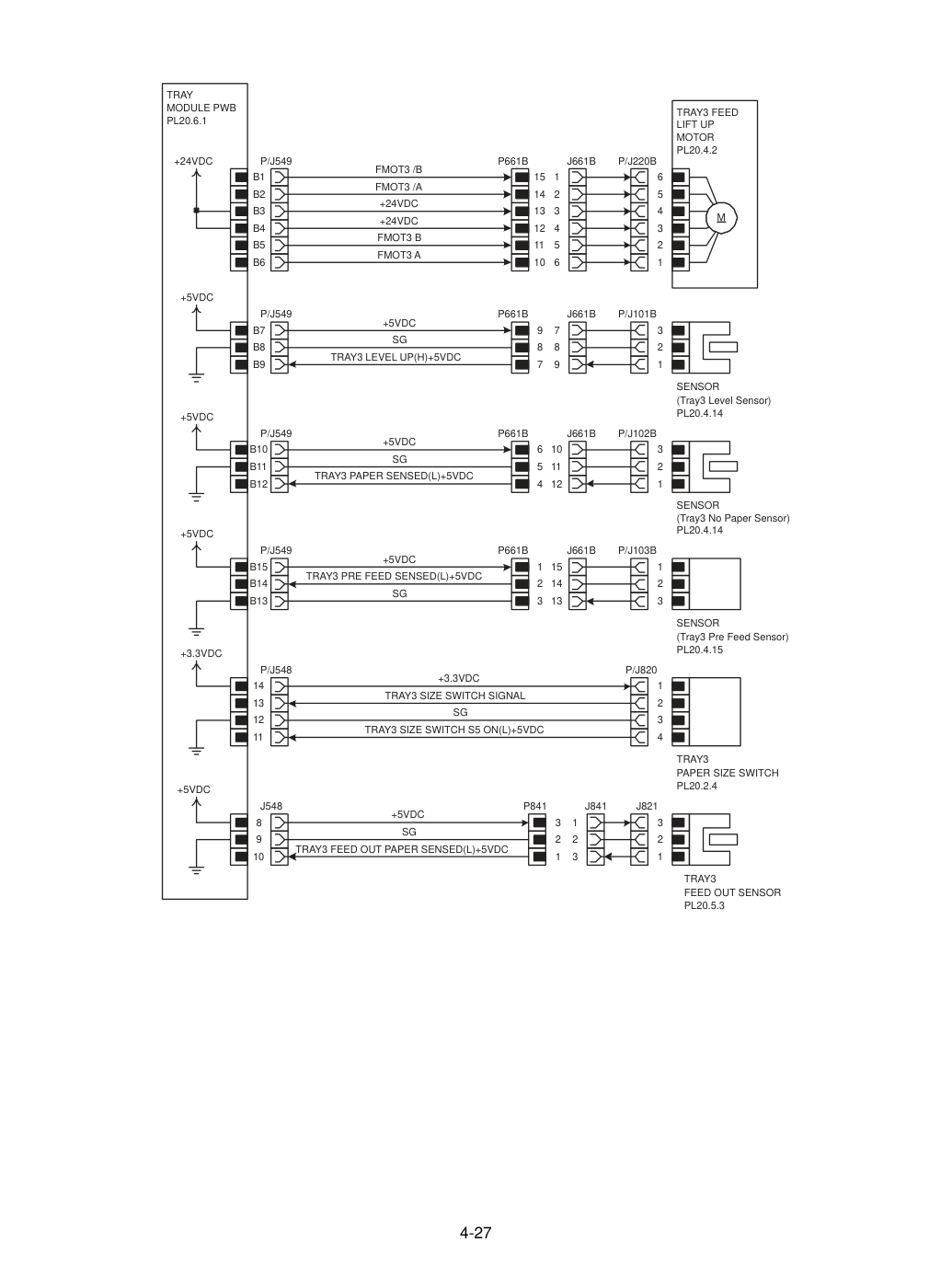

Паттерн включения/отключения каждого переключателя (S1-S5) узла TRAY3 PAPER SIZE SWITCH и соотношение размера бумаги с выходным напряжением сигнала TRAY3 SIZE SWITCH SIGNAL приведены ниже.
Паттерн включения/отключения каждого переключателя (S1-S5) узла TRAY4 PAPER SIZE SWITCH и соотношение размера бумаги с выходным напряжением сигнала TRAY4 SIZE SWITCH SIGNAL приведены ниже.
Далее описывается условные обозначения общей схемы электропроводки, показанной на следующей странице.
Обозначает соединение между деталями с помощью жгутов и проводов.
Рамка без названия детали обозначает разъем (P/J).
Цифровое значение внутри означает номер разъема.
Рамка с пунктирной линией обозначает разъем (P/J), указанный в нескольких местах отдельно.
Цифровое значение внутри означает номер разъема.
Рамка с названием детали обозначает деталь.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5. Перечень деталей.
Рамка с точечной линией обозначает раздел в "2. Схема электропроводки между деталями", цифровое значение означает номер раздела.

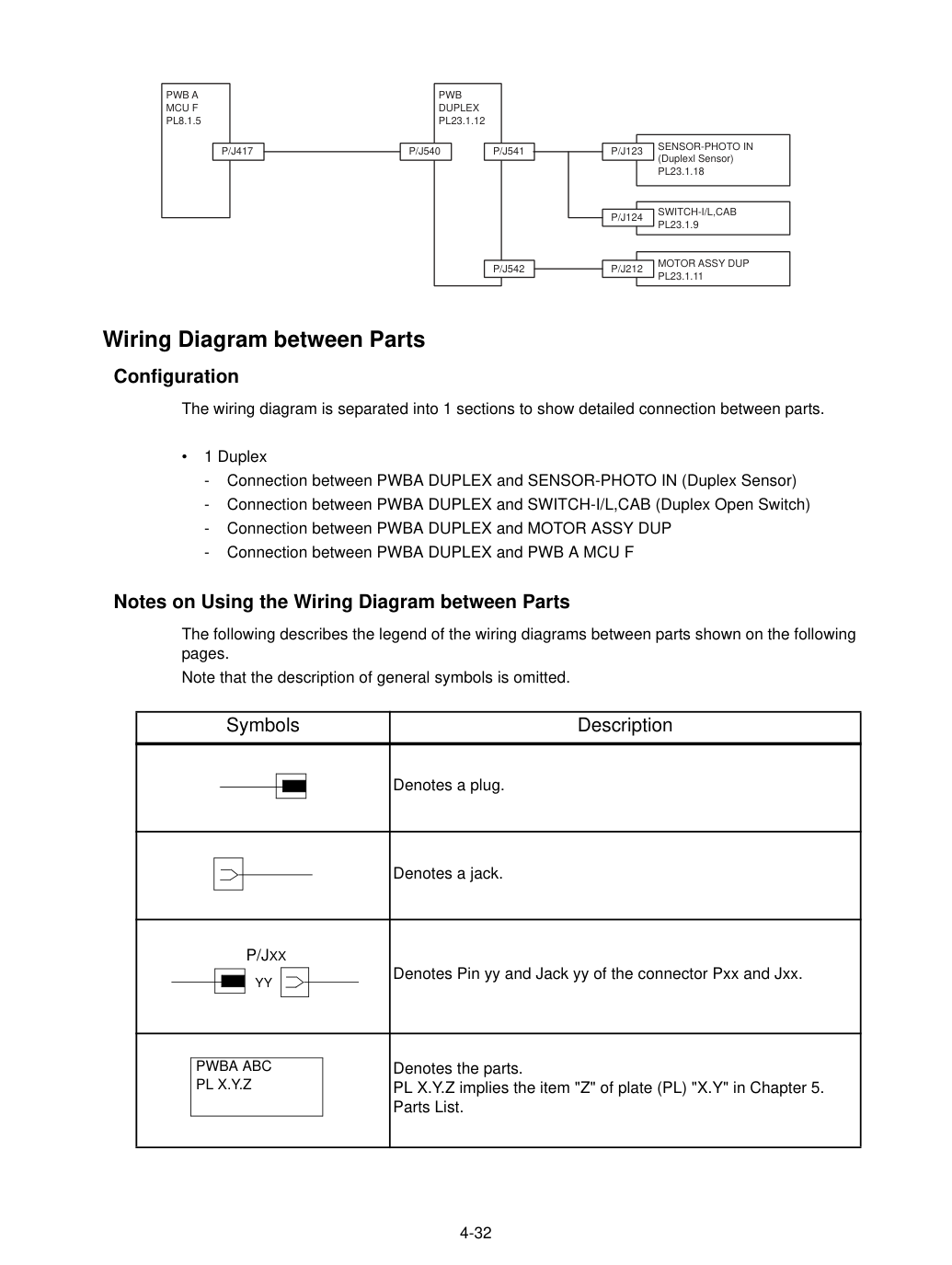

Схема электрических соединений разделена на 1 раздел для отображения подробного соединения между компонентами.

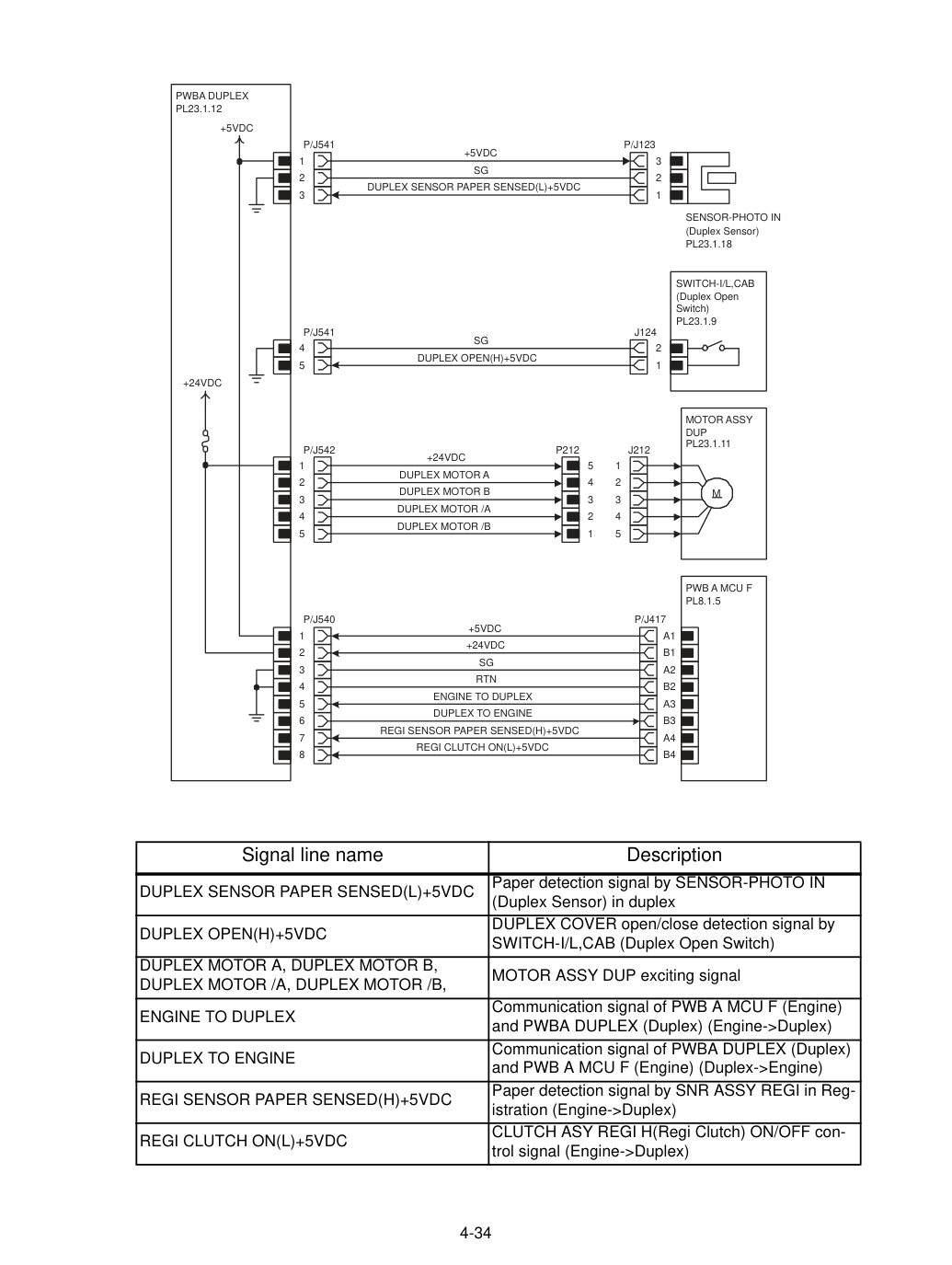

Соединение между PWBA DUPLEX и PWB A MCU F Примечания по использованию схемы электрических соединений между компонентами Ниже описана легенда схем электрических соединений между компонентами на следующих страницах.
Обратите внимание, что описание общих символов опущено.
Обозначает контакт yy и разъем yy разъема Pxx и Jxx.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5.
Обозначает функциональные детали, установленные с названием функциональной детали.
Обозначает управление и его контур на PWB.
Обозначает соединение между компонентами жгутами или проводами с указанием сигнала/содержимого.
Обозначает функцию и логическое значение сигнала для работы функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает функцию и логическое значение сигнала при работе функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает напряжение DC при включении микроконтроллера HNB MCU WITH CPU +5VDC +3.3VDC Обозначает напряжение DC.
Далее описывается условные обозначения общей схемы электропроводки, показанной на следующей странице.
Обозначает соединение между деталями с помощью жгутов и проводов.
Рамка без названия детали обозначает разъем (P/J).
Цифровое значение внутри означает номер разъема.
Рамка с пунктирной линией обозначает разъем (P/J), указанный в нескольких местах отдельно.
Цифровое значение внутри означает номер разъема.
Рамка с названием детали обозначает деталь.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5. Перечень деталей.
Рамка с точечной линией обозначает раздел в "2. Схема электропроводки между деталями", цифровое значение означает номер раздела.
Схема электрических соединений разделена на 2 раздела для отображения подробного соединения между компонентами.

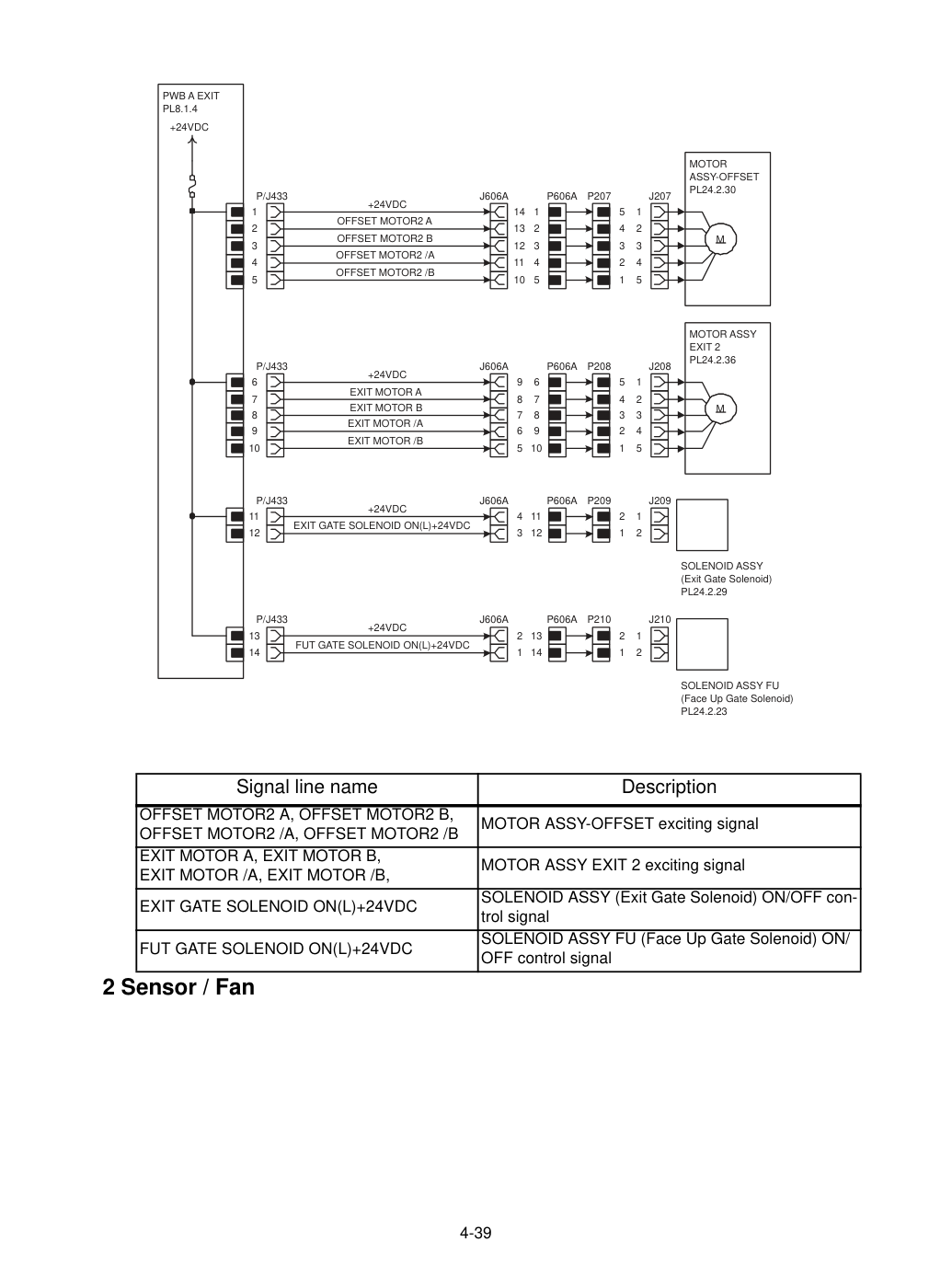

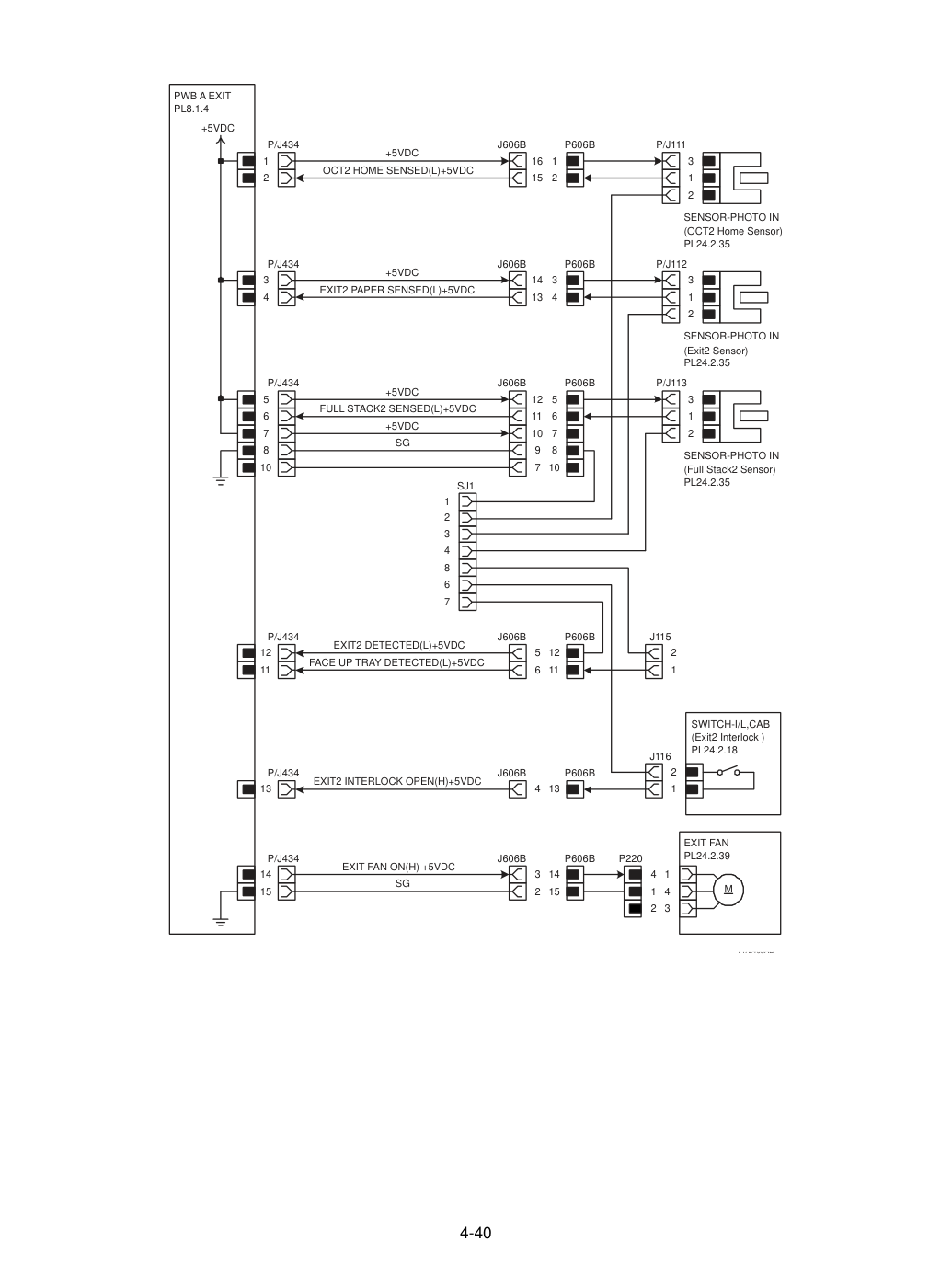

Соединение между PWB A EXIT и EXIT FAN Примечания по использованию схемы электрических соединений между компонентами Ниже описана легенда схем электрических соединений между компонентами на следующих страницах.
Обратите внимание, что описание общих символов опущено.
Обозначает контакт yy и разъем yy разъема Pxx и Jxx.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5.
Обозначает функциональные детали, установленные с названием функциональной детали.
Обозначает управление и его контур на PWB.
Обозначает соединение между компонентами жгутами или проводами с указанием сигнала/содержимого.
Обозначает функцию и логическое значение сигнала для работы функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает функцию и логическое значение сигнала при работе функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает напряжение DC при включении микроконтроллера HNB MCU WITH CPU +5VDC +3.3VDC Обозначает напряжение DC.
Далее описывается условные обозначения общей схемы электропроводки, показанной на следующей странице.
OCT2 HOME POSITION SENSED(L)+5VDC Сигнал обнаружения исходной позиции датчиком SENSOR-PHOTO IN (OCT2 Home Sensor) EXIT2 PAPER SENSED(L)+5VDC Сигнал обнаружения бумаги датчиком SENSOR-PHOTO IN (Exit2 Sensor) в секции транспортировки Exit2 FULL STACK2 SENSED(L)+5VDC Сигнал обнаружения переполнения лотка-приемника датчиком SENSOR-PHOTO IN (Full Stack2 Sensor) EXIT2 DETECTED(L)+5VDC Сигнал обнаружения установленного Exit2 FACE UP TRAY DETECTED(L)+5VDC Сигнал обнаружения установленного лотка Face Up датчиком SWITCH-I/L,CAB (Face Up Detect Switch) EXIT2 INTERLOCK OPEN(H)+5VDC Сигнал обнаружения открытия/закрытия крышки Exit2 датчиком SWITCH-I/L,CAB (Exit2 Interlock) EXIT FAN ON(H) +5VDC Сигнал управления включением/отключением EXIT FAN Символы Описание Обозначает соединение между компонентами жгутами и проводами.
Рамка без названия детали обозначает разъем (P/J).
Цифровое значение внутри означает номер разъема.
Рамка с пунктирной линией обозначает разъем (P/J), указанный в нескольких местах отдельно.
Цифровое значение внутри означает номер разъема.
Рамка с названием детали обозначает деталь.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5. Перечень деталей.
Рамка с точечной линией обозначает раздел в "2. Схема электропроводки между деталями", цифровое значение означает номер раздела.

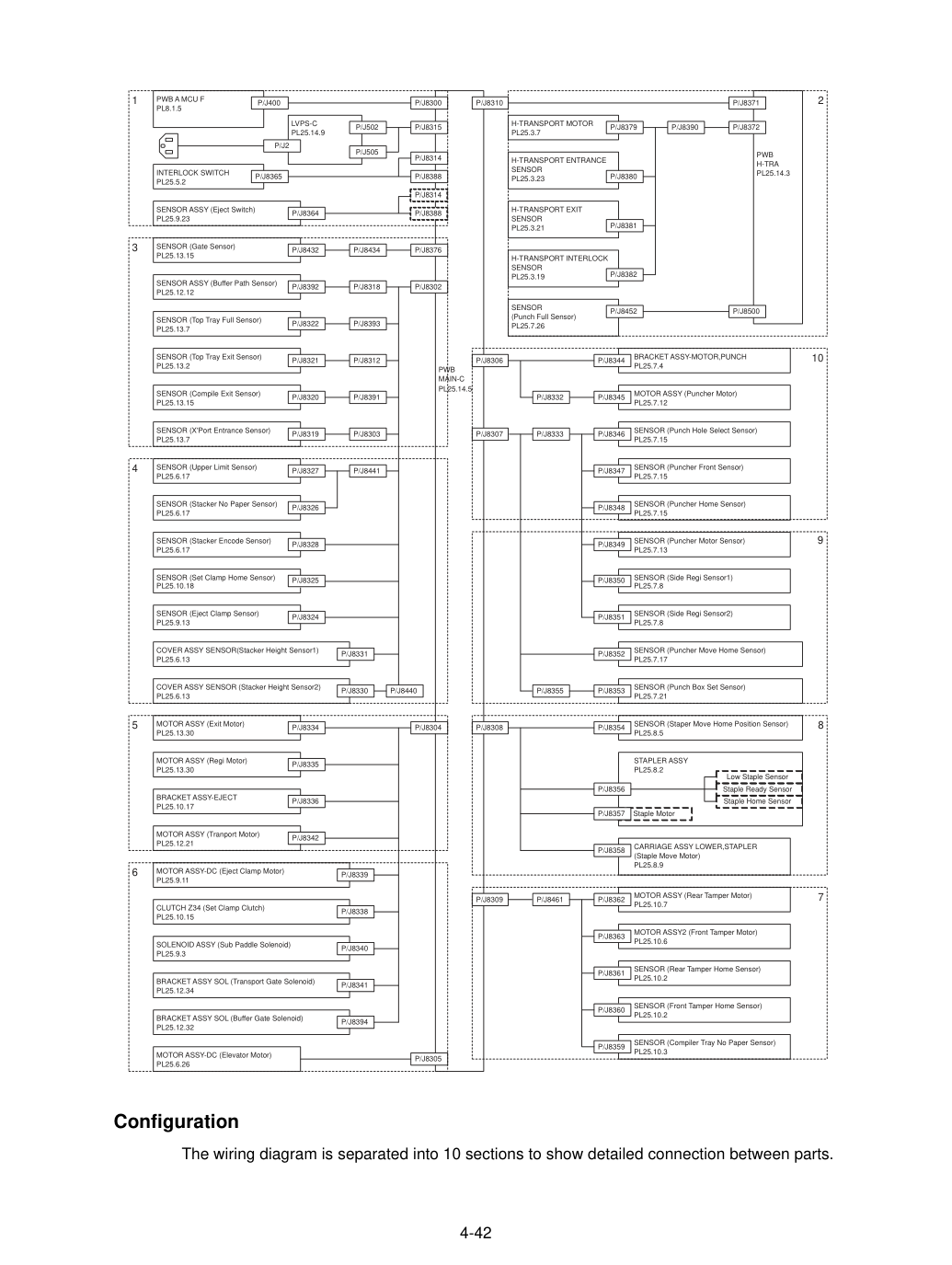

Схема электрических соединений разделена на 10 разделов для отображения подробного соединения между компонентами.

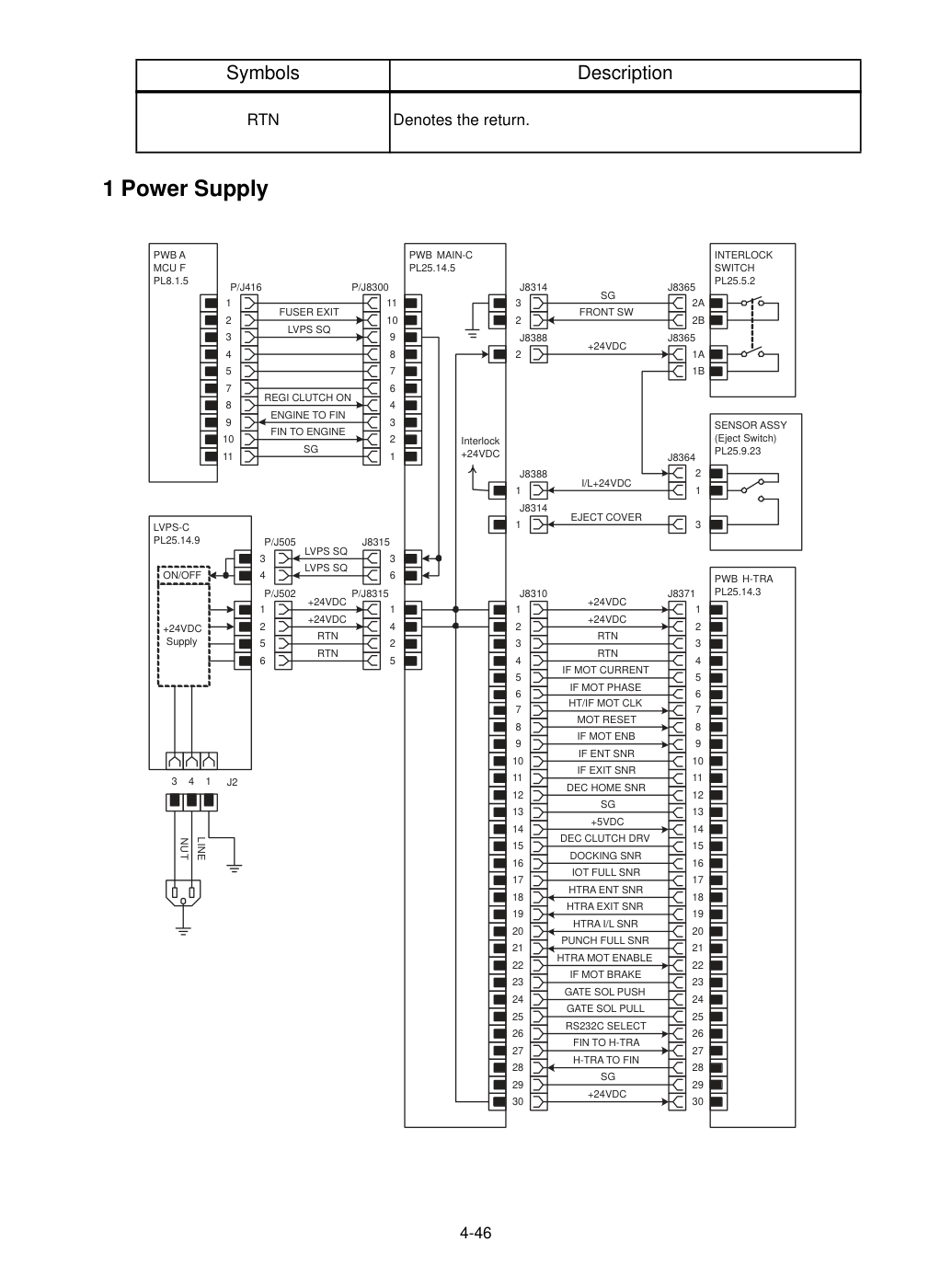

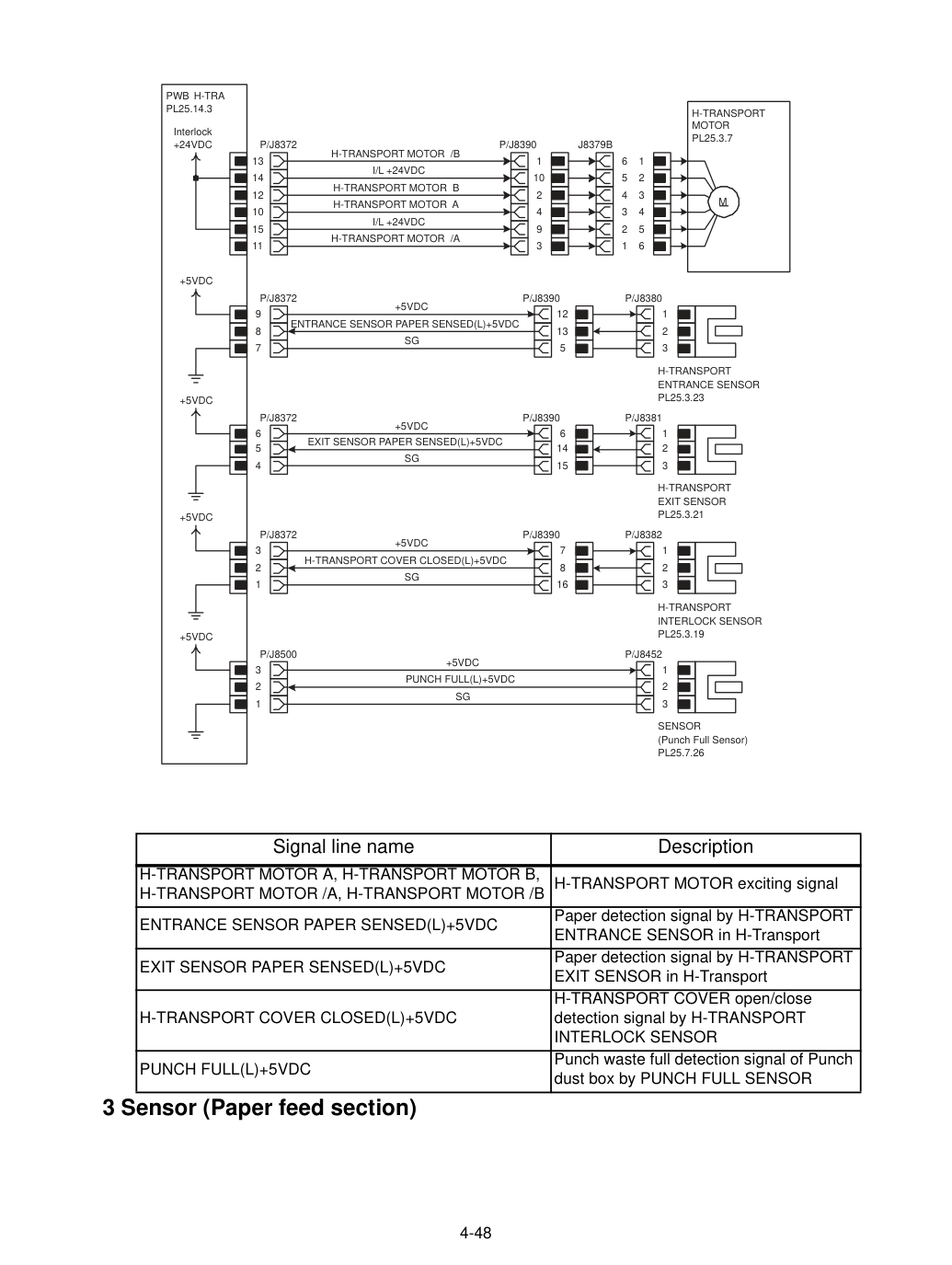

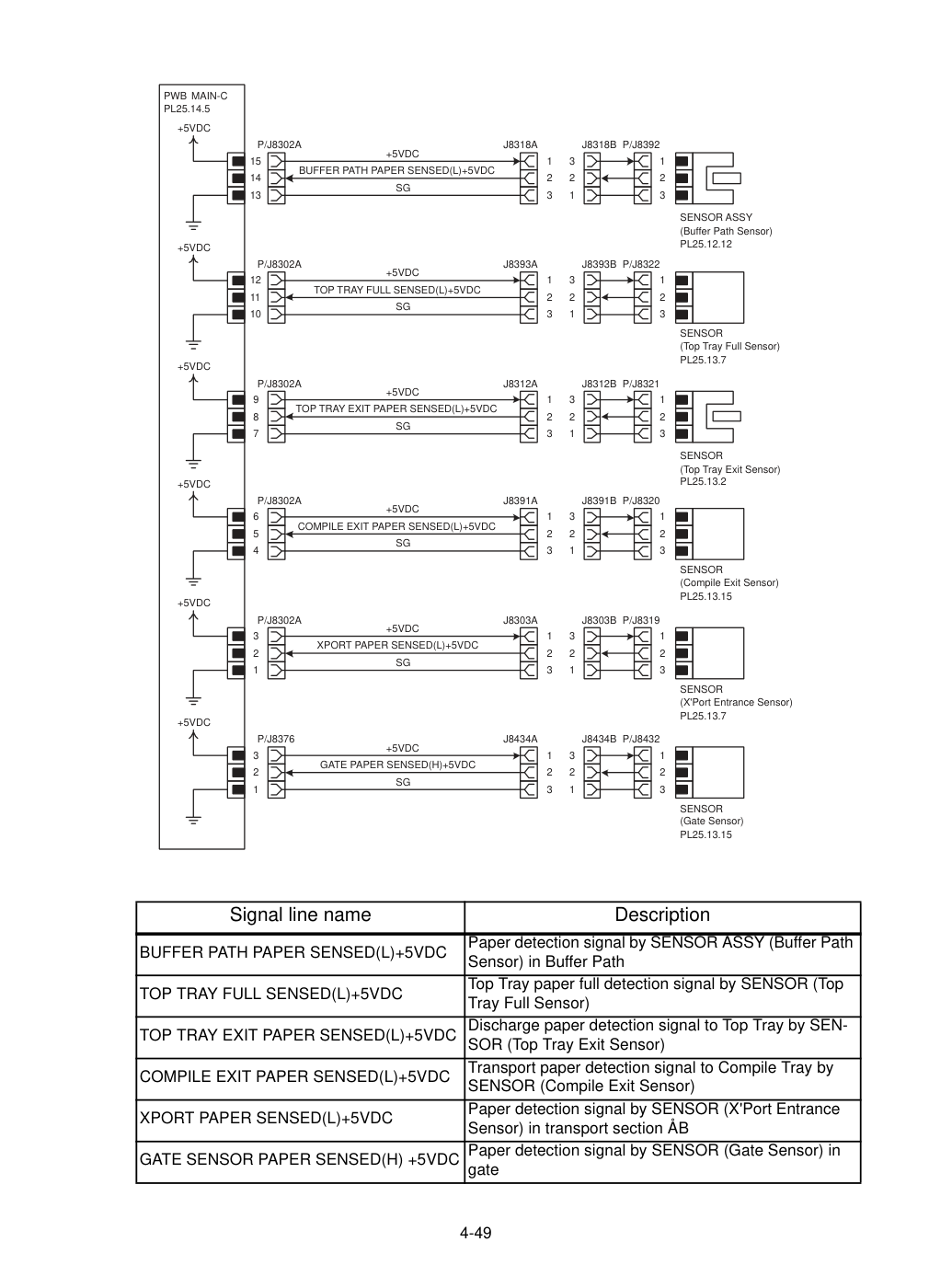

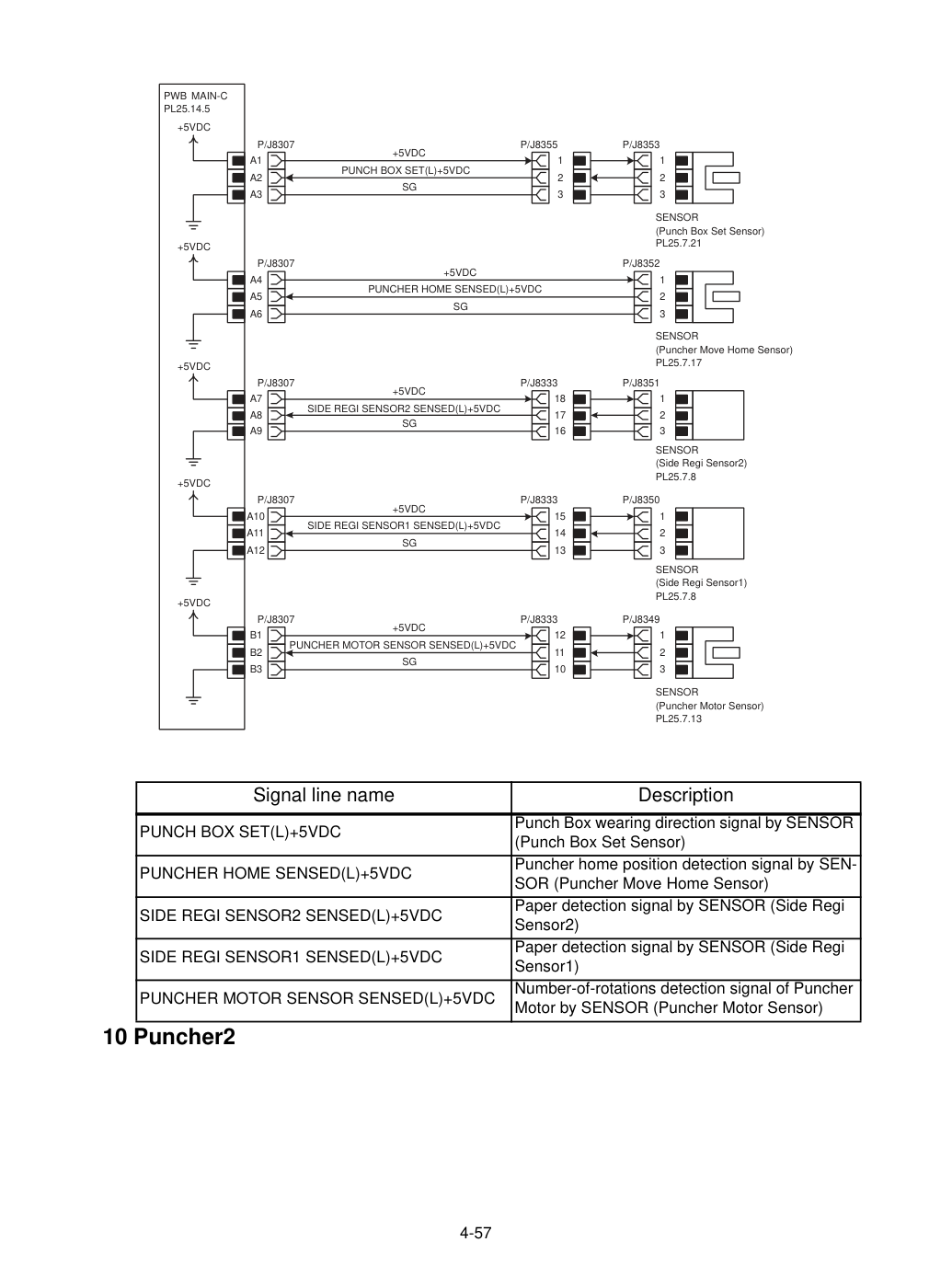

Соединение между PWB MAIN-C и датчиком SENSOR (Punch Home Sensor) Примечания по использованию схемы электрических соединений между компонентами Ниже описана легенда схем электрических соединений между компонентами на следующих страницах.
Обратите внимание, что описание общих символов опущено.
Обозначает контакт yy и разъем yy разъема Pxx и Jxx.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5.
Обозначает функциональные детали, установленные с названием функциональной детали.
Обозначает управление и его контур на PWB.
Обозначает соединение между компонентами жгутами или проводами с указанием сигнала/содержимого.
Обозначает функцию и логическое значение сигнала для работы функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает функцию и логическое значение сигнала при работе функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает напряжение DC при включении микроконтроллера HNB MCU WITH CPU +5VDC +3.3VDC Обозначает напряжение DC.

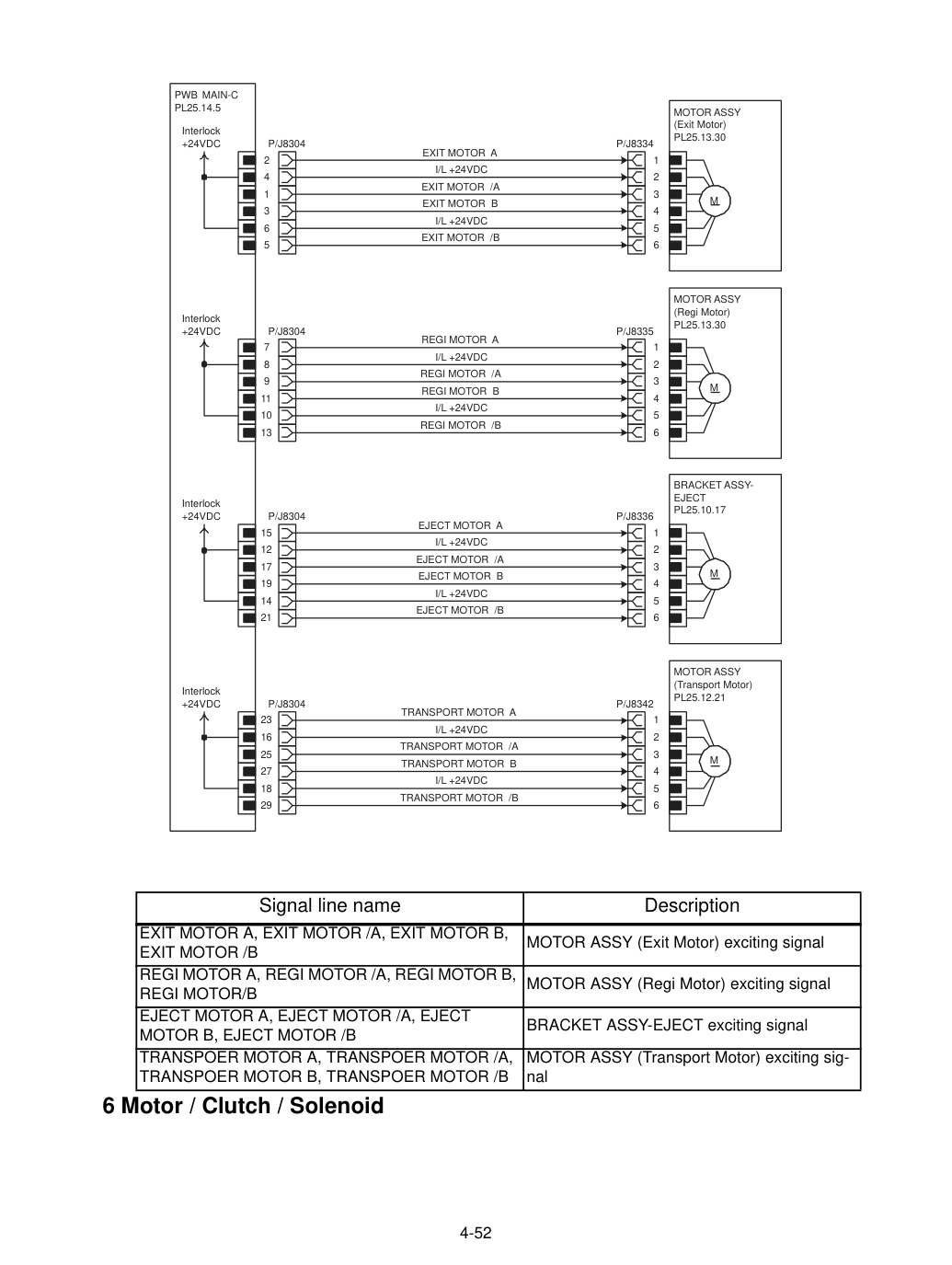

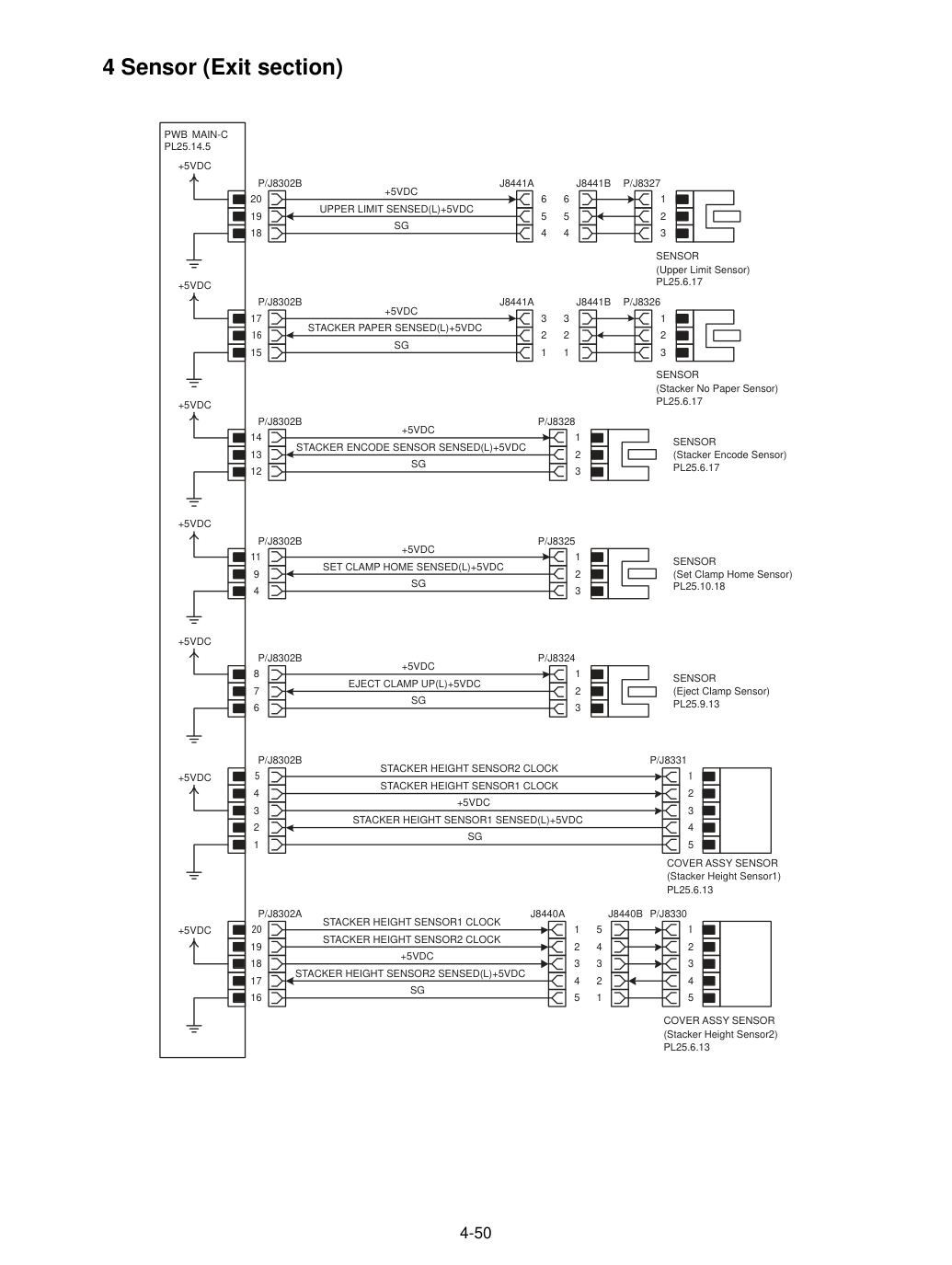

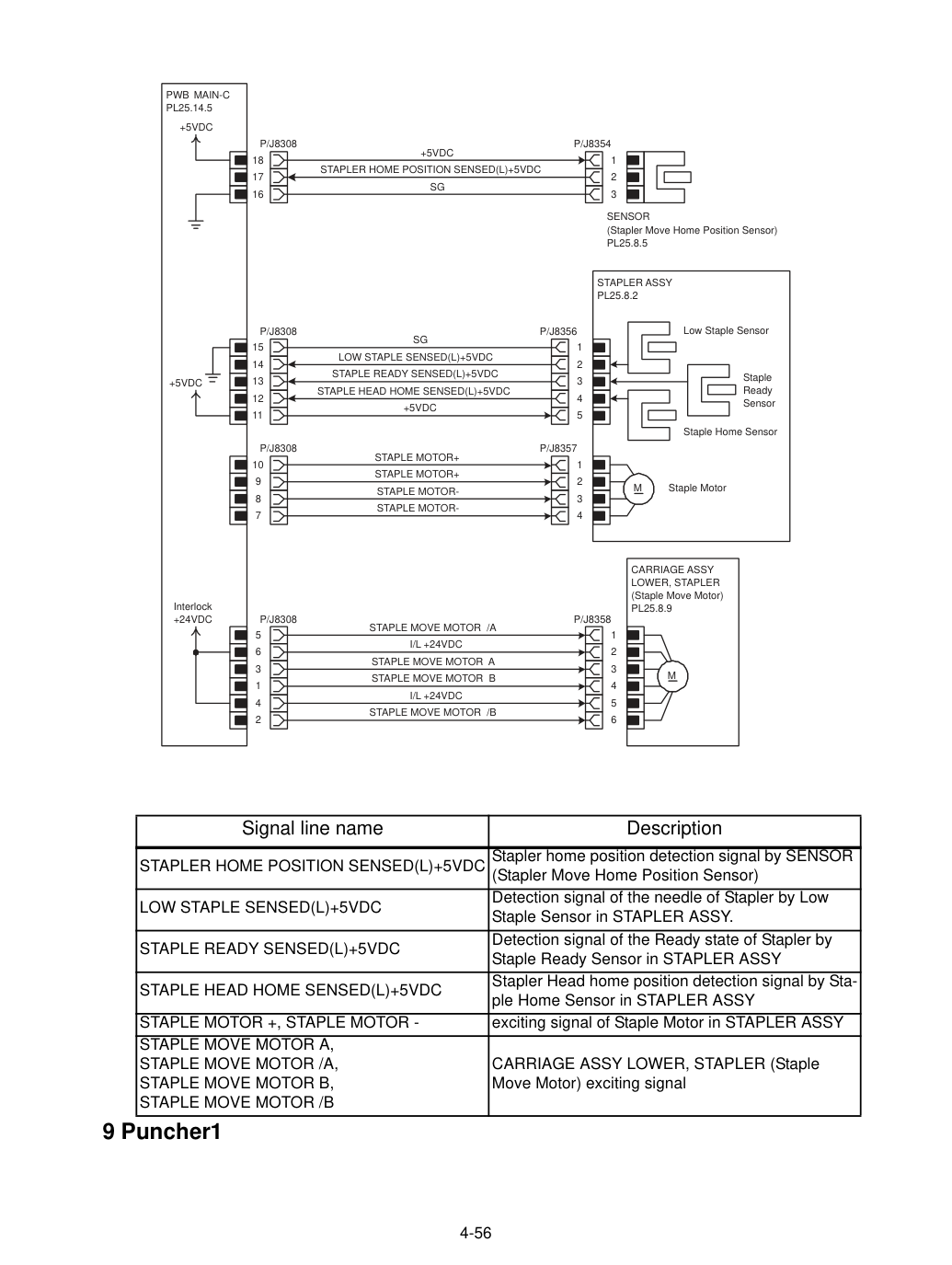

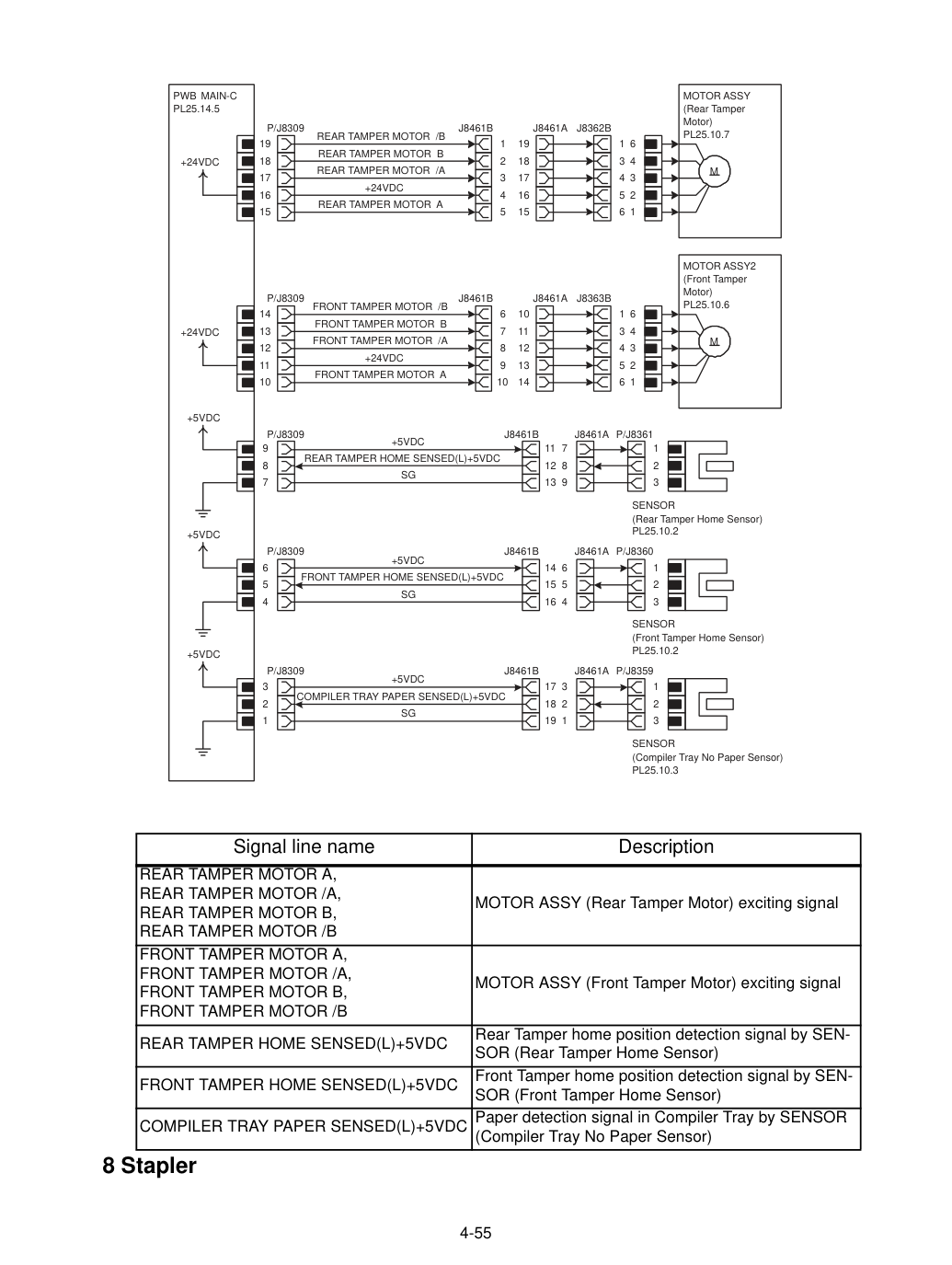

STAPLER HOME POSITION SENSED(L)+5VDC Сигнал обнаружения исходной позиции степлера датчиком SENSOR (Stapler Move Home Position Sensor) LOW STAPLE SENSED(L)+5VDC Сигнал обнаружения иглы степлера датчиком Low Staple Sensor в узле STAPLER ASSY.

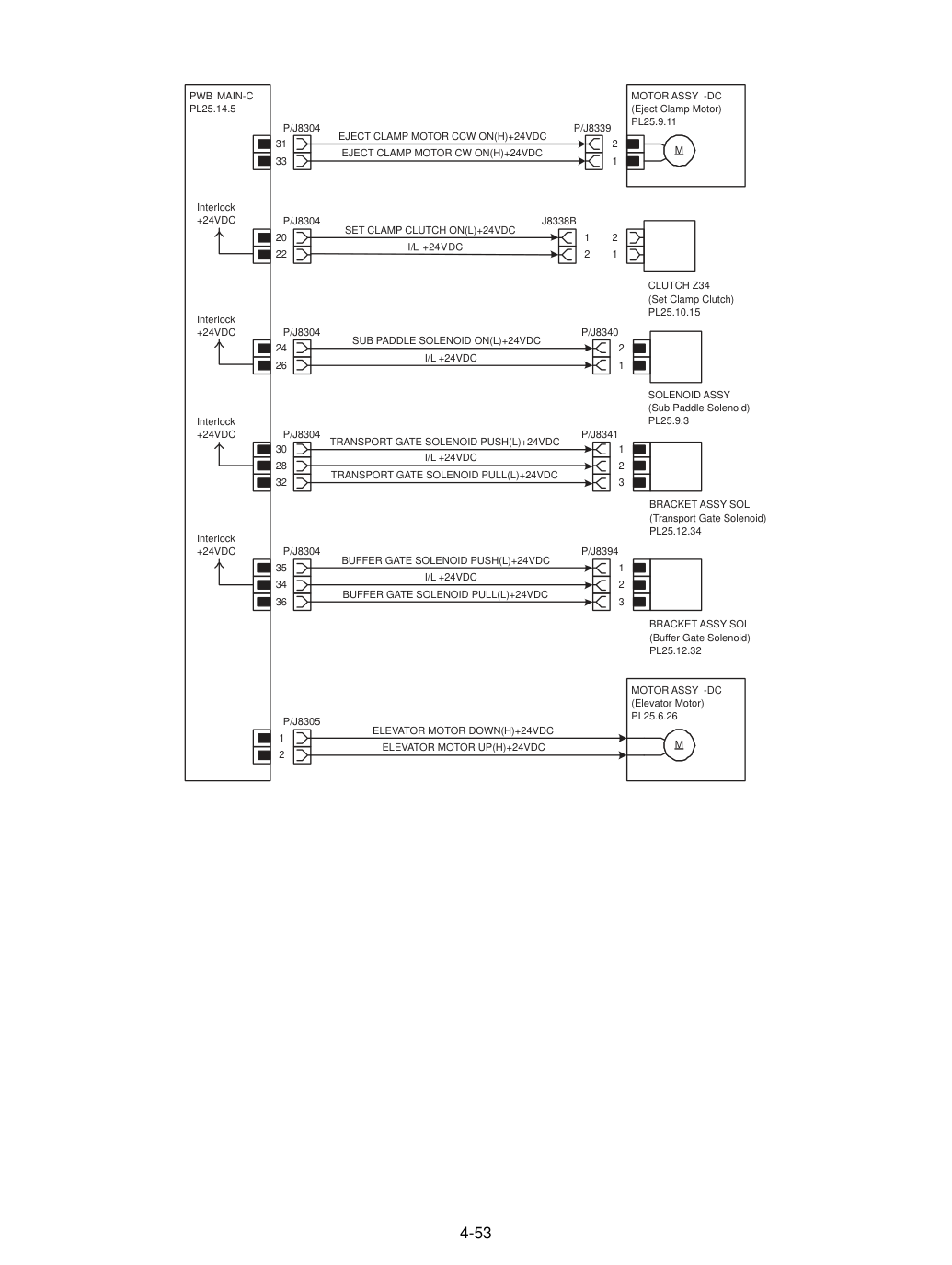

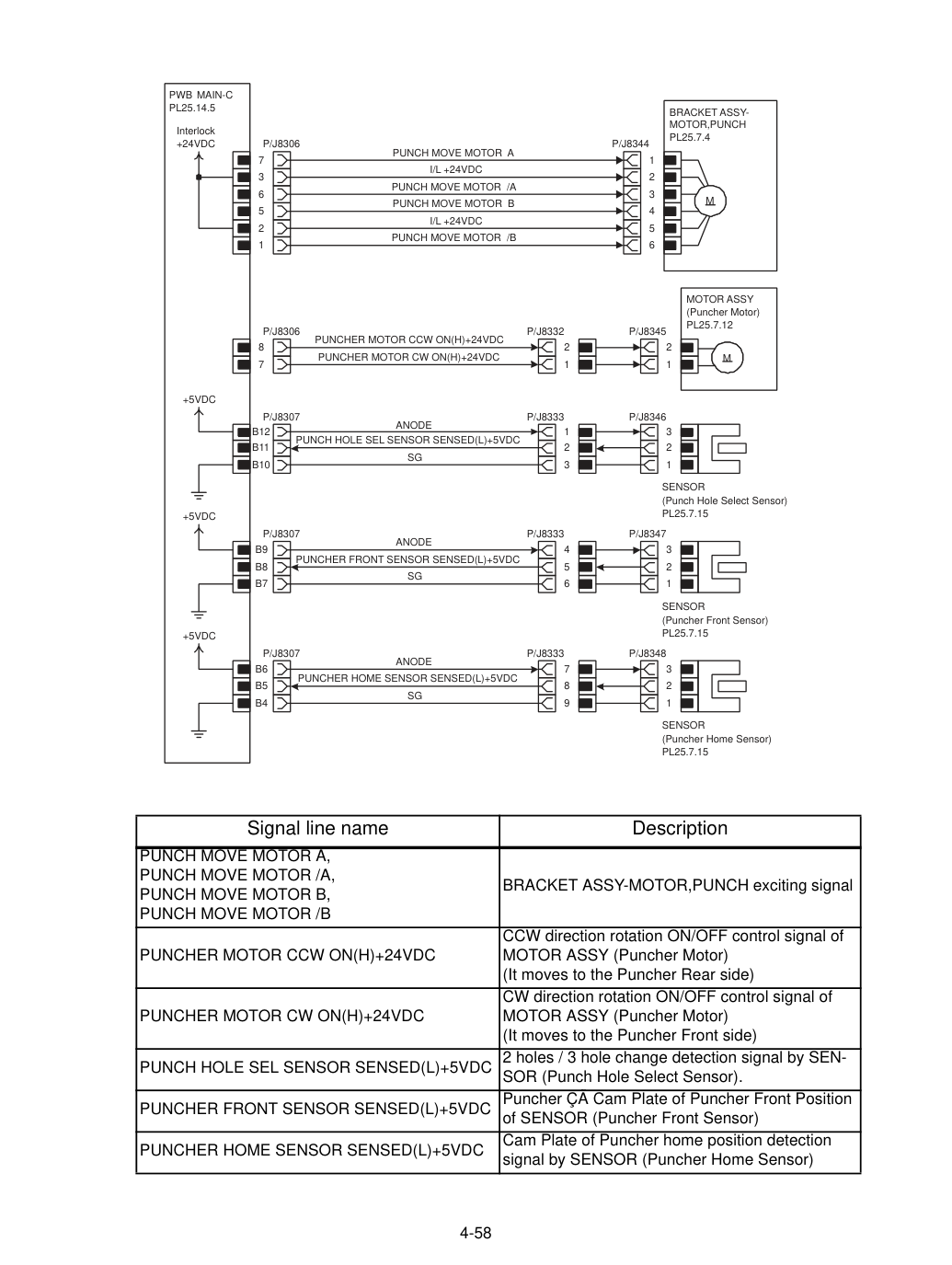

PUNCHER MOTOR CCW ON(H)+24VDC Сигнал управления включением/отключением вращения в направлении CCW узла MOTOR ASSY (Puncher Motor) (перемещается в сторону задней части прокола) PUNCHER MOTOR CW ON(H)+24VDC Сигнал управления включением/отключением вращения в направлении CW узла MOTOR ASSY (Puncher Motor) (перемещается в сторону передней части прокола) PUNCH HOLE SEL SENSOR SENSED(L)+5VDC Сигнал обнаружения переключения 2 отверстия / 3 отверстия датчиком SENSOR (Punch Hole Select Sensor).
Далее описывается условные обозначения общей схемы электропроводки, показанной на следующей странице.
Обозначает соединение между деталями с помощью жгутов и проводов.
Рамка без названия детали обозначает разъем (P/J).
Цифровое значение внутри означает номер разъема.
Рамка с пунктирной линией обозначает разъем (P/J), указанный в нескольких местах отдельно.
Цифровое значение внутри означает номер разъема.
Рамка с названием детали обозначает деталь.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5. Перечень деталей.
Рамка с точечной линией обозначает раздел в "2. Схема электропроводки между деталями", цифровое значение означает номер раздела.

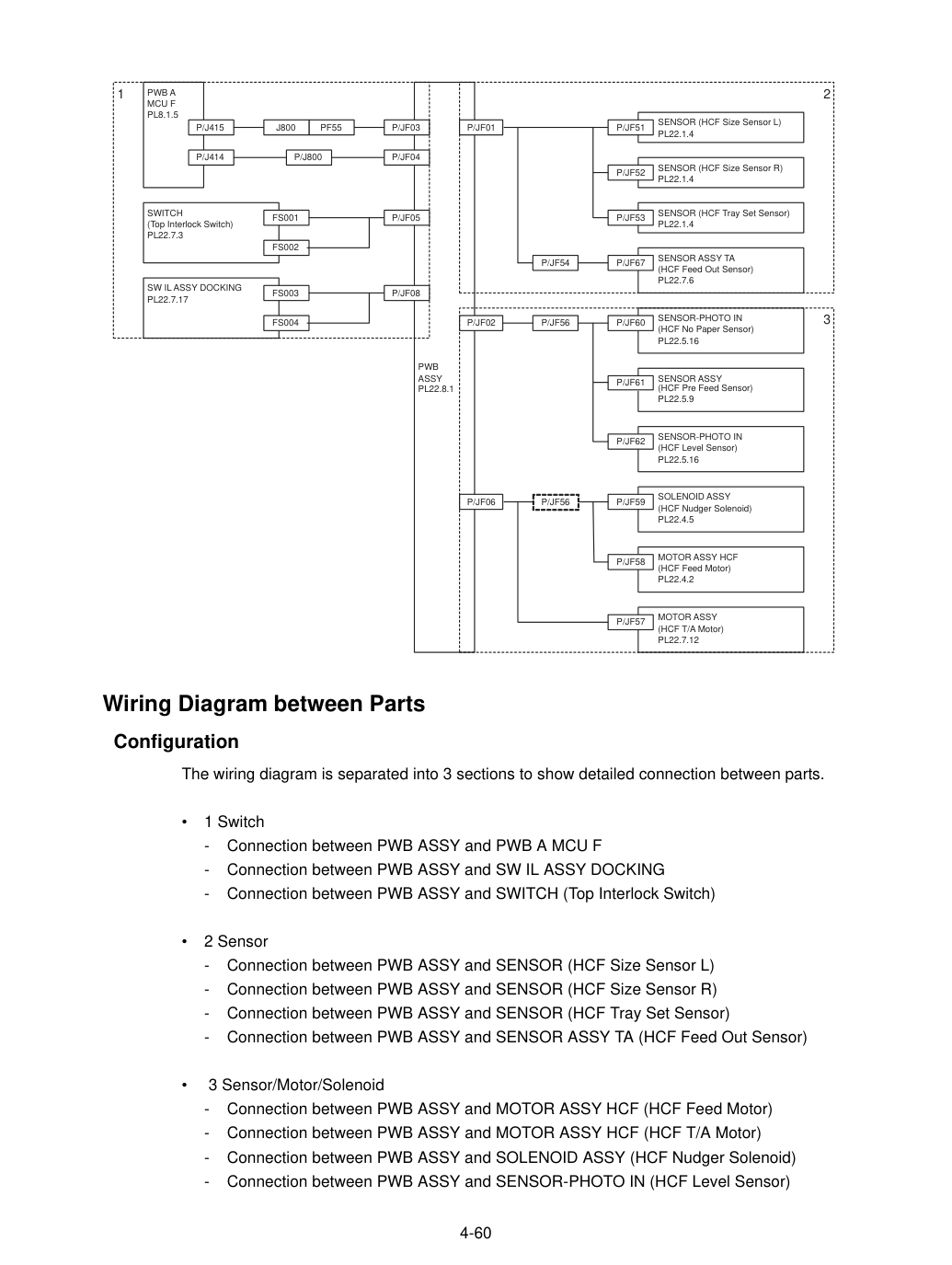

Схема электрических соединений разделена на 3 раздела для отображения подробного соединения между компонентами.

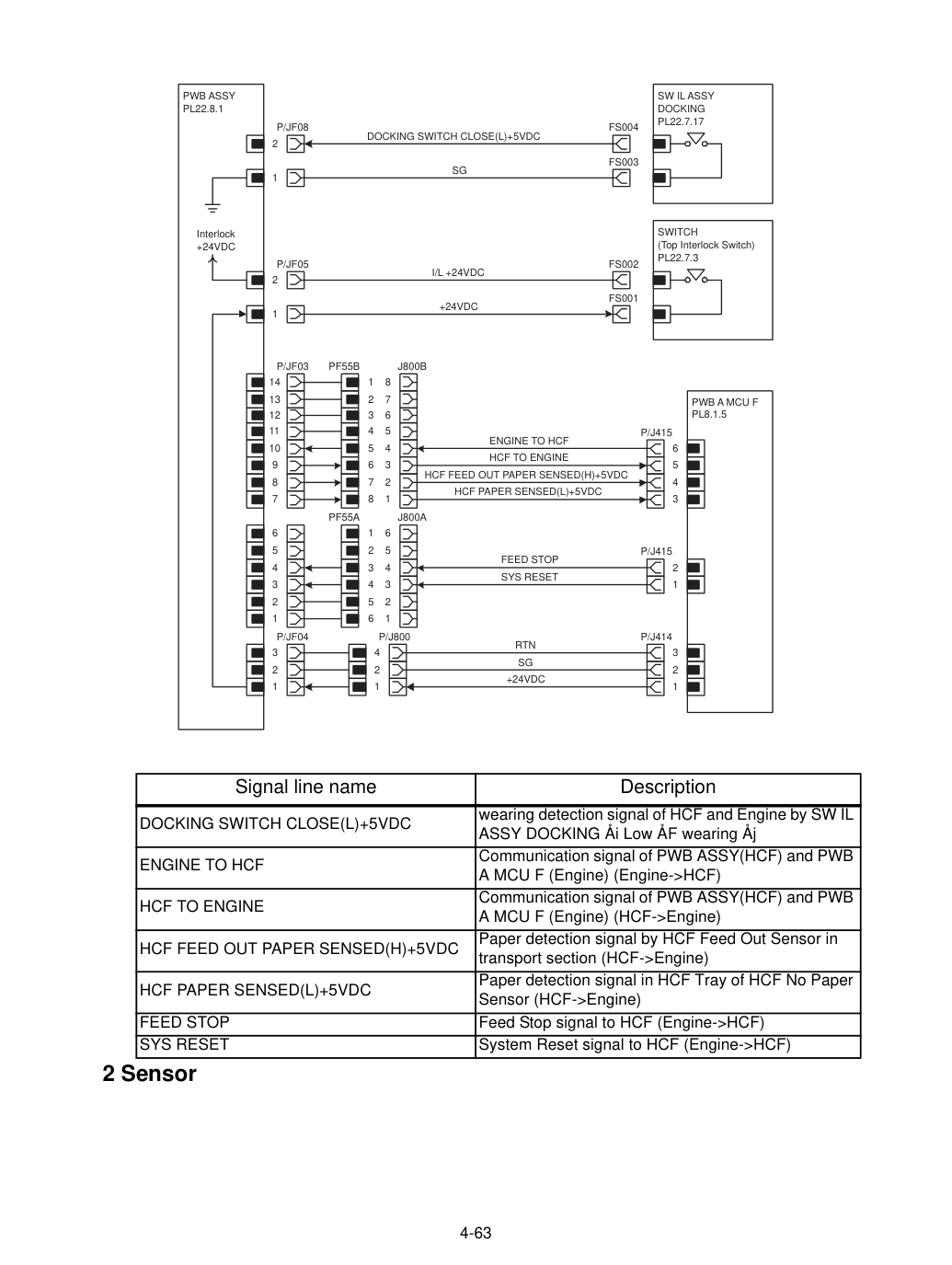

Соединение между PWB ASSY и датчиком SENSOR-PHOTO IN (HCF No Paper Sensor) Примечания по использованию схемы электрических соединений между компонентами Ниже описана легенда схем электрических соединений между компонентами на следующих страницах.
Обратите внимание, что описание общих символов опущено.
Обозначает контакт yy и разъем yy разъема Pxx и Jxx.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5.
Обозначает функциональные детали, установленные с названием функциональной детали.
Обозначает управление и его контур на PWB.
Обозначает соединение между компонентами жгутами или проводами с указанием сигнала/содержимого.
Обозначает функцию и логическое значение сигнала для работы функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает функцию и логическое значение сигнала при работе функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает напряжение DC при включении микроконтроллера HNB MCU WITH CPU +5VDC +3.3VDC Обозначает напряжение DC.

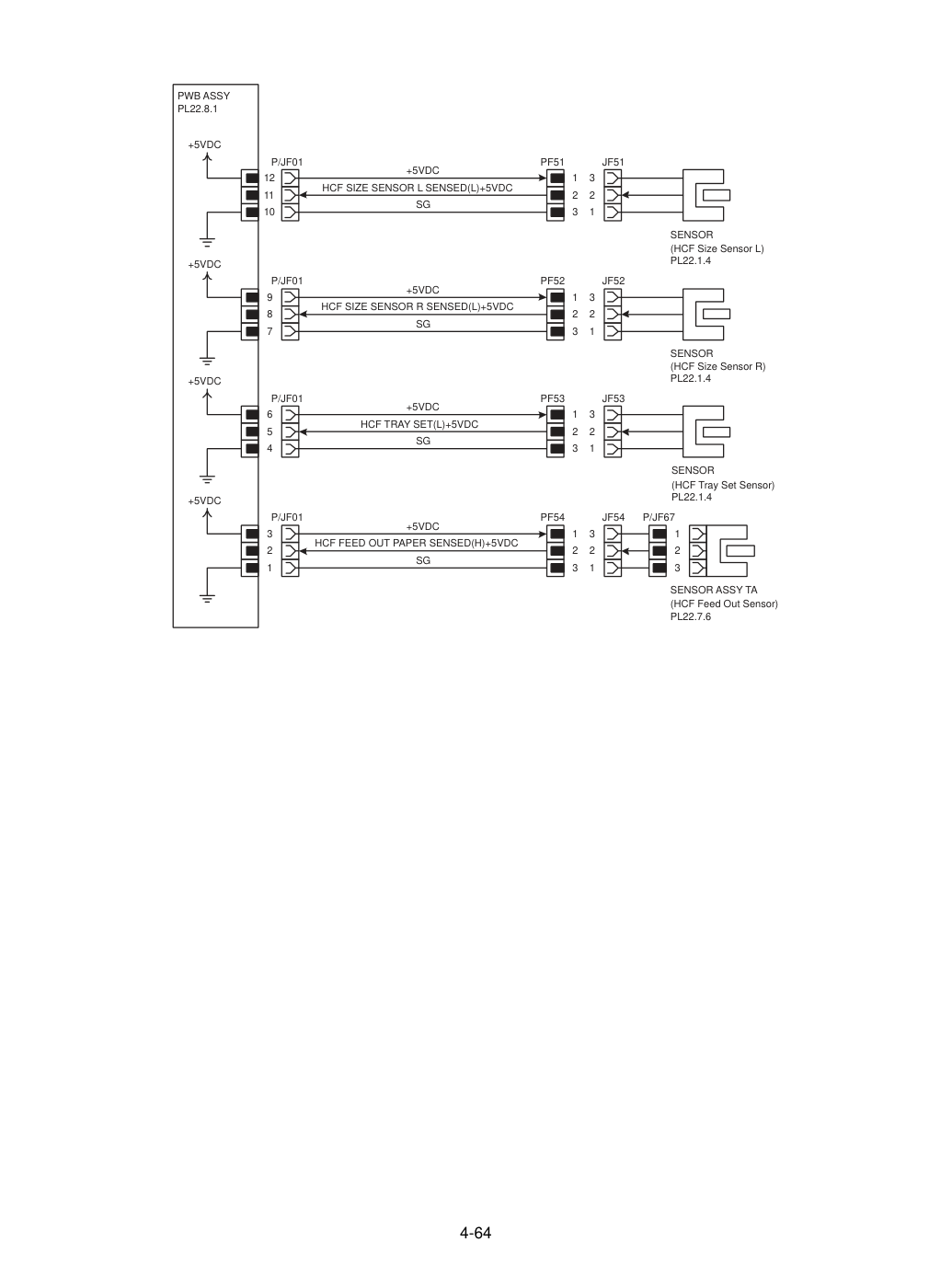

Паттерн включения/отключения датчиков HCF SIZE SENSOR L и HCF SIZE SENSOR R и соотношение размеров бумаги приведены ниже.
Далее описывается условные обозначения общей схемы электропроводки, показанной на следующей странице.

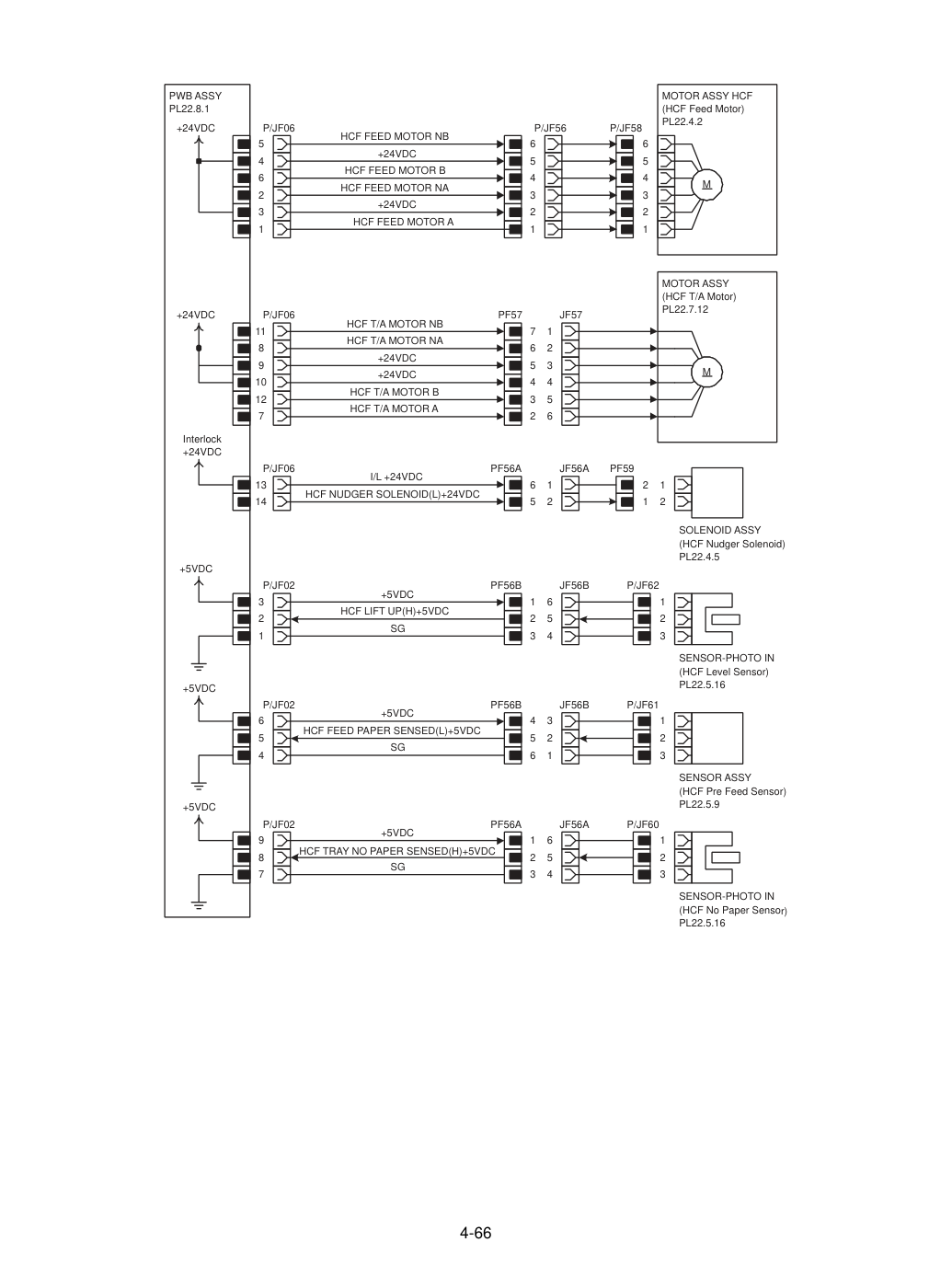

Сигнал управления включением/отключением соленоида HCF Nudger HCF LIFT UP(H)+5VDC Сигнал обнаружения подъема (уровень возможной подачи бумаги) пластины в HCF датчиком HCF Level Sensor HCF FEED PAPER SENSED(L)+5VDC Сигнал обнаружения подачи бумаги из HCF датчиком HCF Pre Feed Sensor HCF TRAY NO PAPER SENSED(H)+5VDC Сигнал обнаружения бумаги в лотке HCF датчиком HCF No Paper Sensor (High: нет бумаги) Символы Описание Обозначает соединение между компонентами жгутами и проводами.
Рамка без названия детали обозначает разъем (P/J).
Цифровое значение внутри означает номер разъема.
Рамка с пунктирной линией обозначает разъем (P/J), указанный в нескольких местах отдельно.
Цифровое значение внутри означает номер разъема.
Рамка с названием детали обозначает деталь.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5. Перечень деталей.
Рамка с точечной линией обозначает раздел в "2. Схема электропроводки между деталями", цифровое значение означает номер раздела.
Схема электрических соединений разделена на 3 раздела для отображения подробного соединения между компонентами.

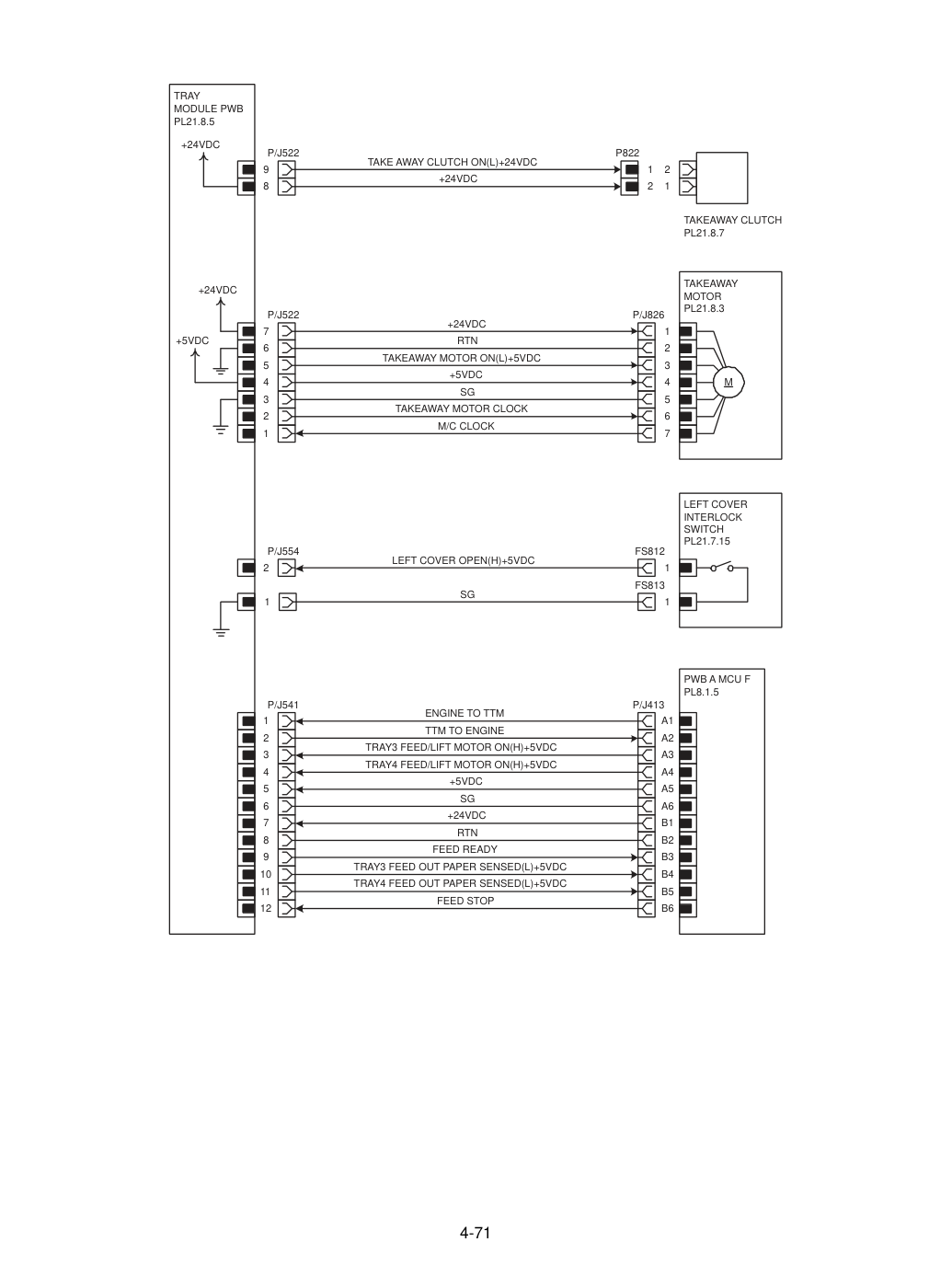

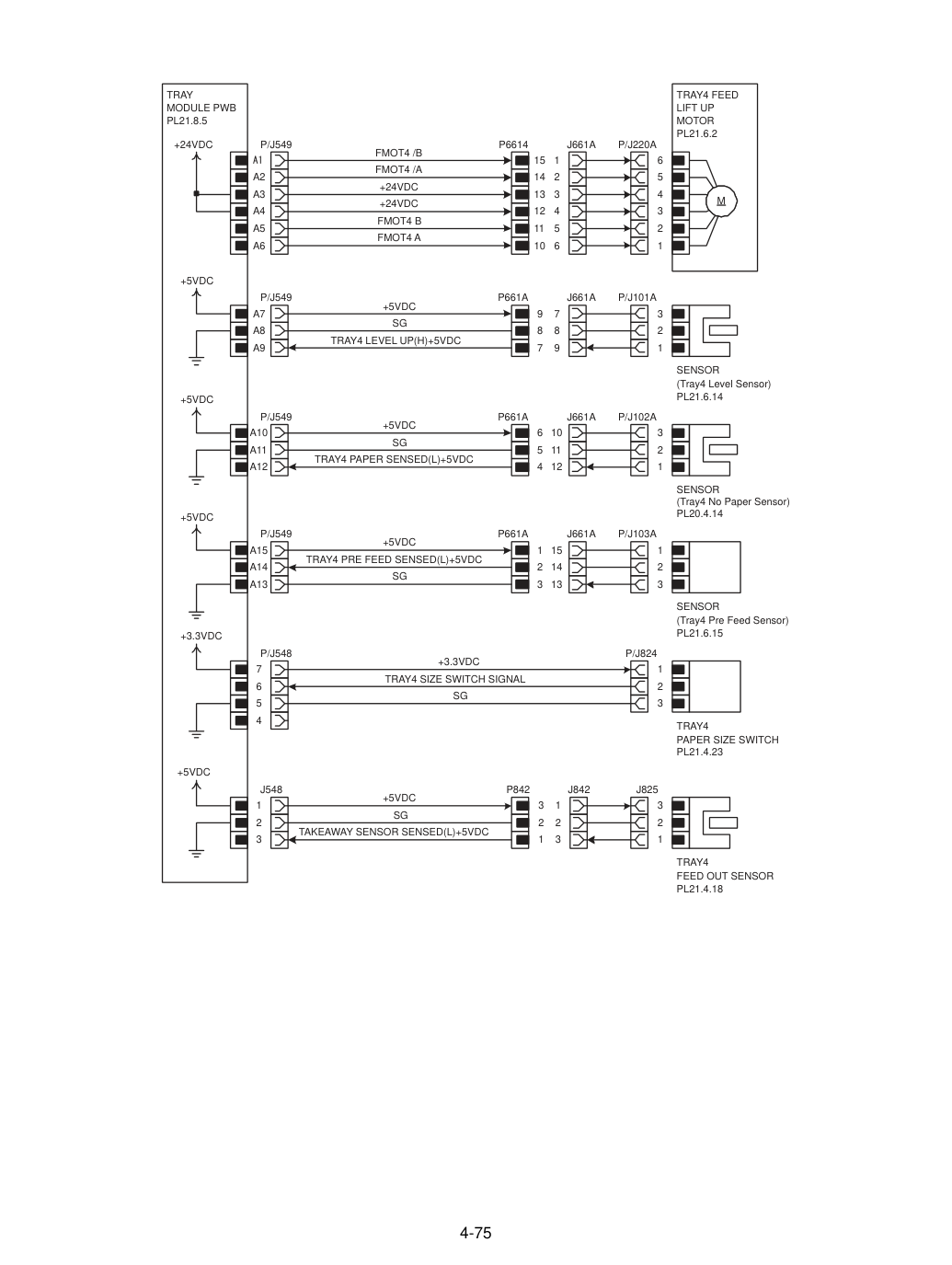

Соединение между PWB TRAY MODULE и датчиком TRAY4 FEED OUT SENSOR Примечания по использованию схемы электрических соединений между компонентами Ниже описана легенда схем электрических соединений между компонентами на следующих страницах.
Обратите внимание, что описание общих символов опущено.
Обозначает контакт yy и разъем yy разъема Pxx и Jxx.
PL X.Y.Z означает элемент "Z" платы (PL) "X.Y" в главе 5.
Обозначает функциональные детали, установленные с названием функциональной детали.
Обозначает управление и его контур на PWB.
Обозначает соединение между компонентами жгутами или проводами с указанием сигнала/содержимого.
Обозначает функцию и логическое значение сигнала для работы функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает функцию и логическое значение сигнала при работе функции (Low: L, High: H).
Указанное напряжение для сигнала в высоком состоянии.
Стрелка указывает направление сигнала.
Обозначает напряжение DC при включении микроконтроллера HNB MCU WITH CPU +5VDC +3.3VDC Обозначает напряжение DC.

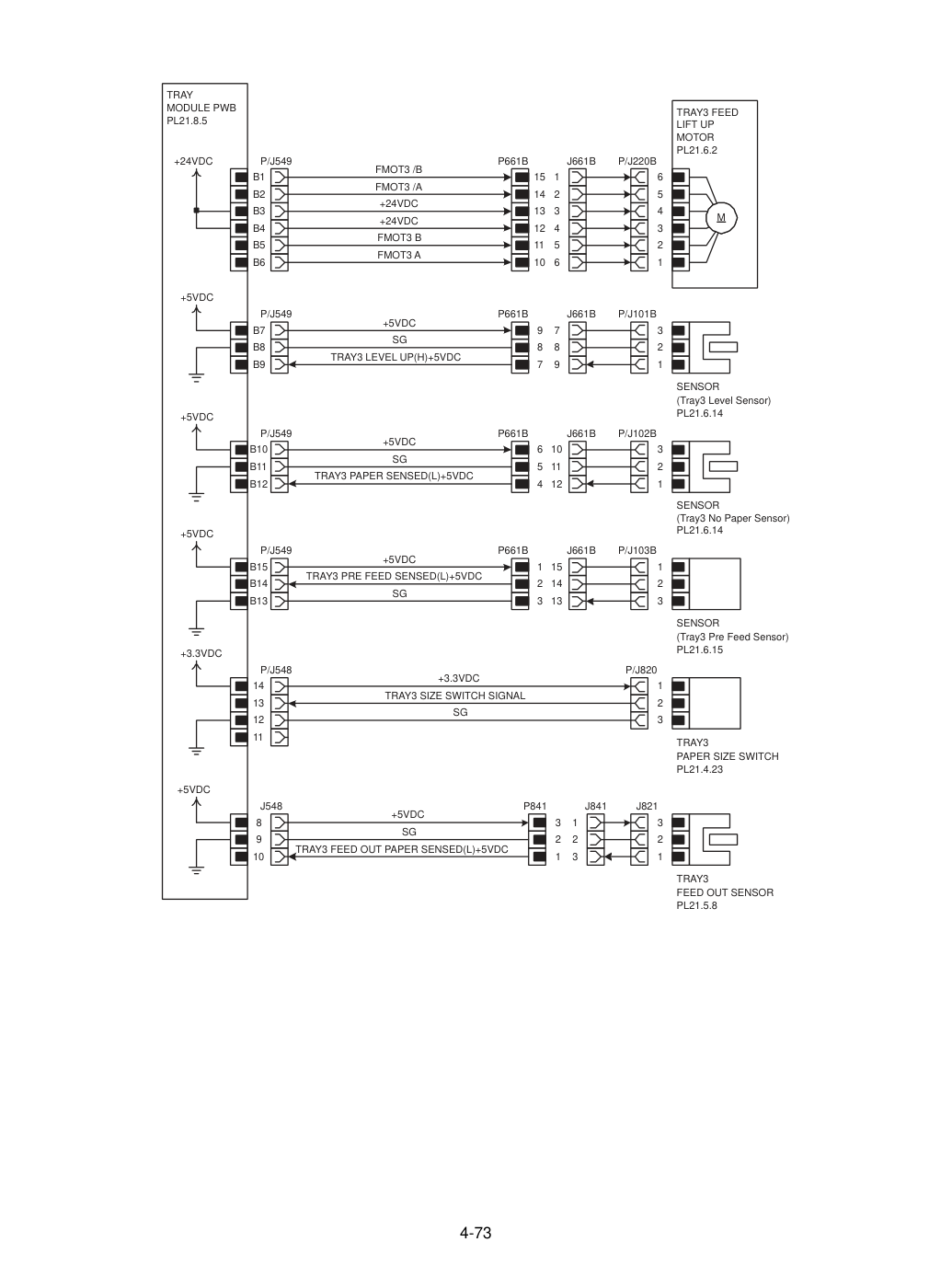

Паттерн включения/отключения каждого переключателя (S1, S2) узла TRAY3 PAPER SIZE SWITCH и соотношение размера бумаги с выходным напряжением сигнала TRAY3 SIZE SWITCH SIGNAL приведены ниже.
Паттерн включения/отключения каждого переключателя (S1, S2) узла TRAY4 PAPER SIZE SWITCH и соотношение размера бумаги с выходным напряжением сигнала TRAY4 SIZE SWITCH SIGNAL приведены ниже.
