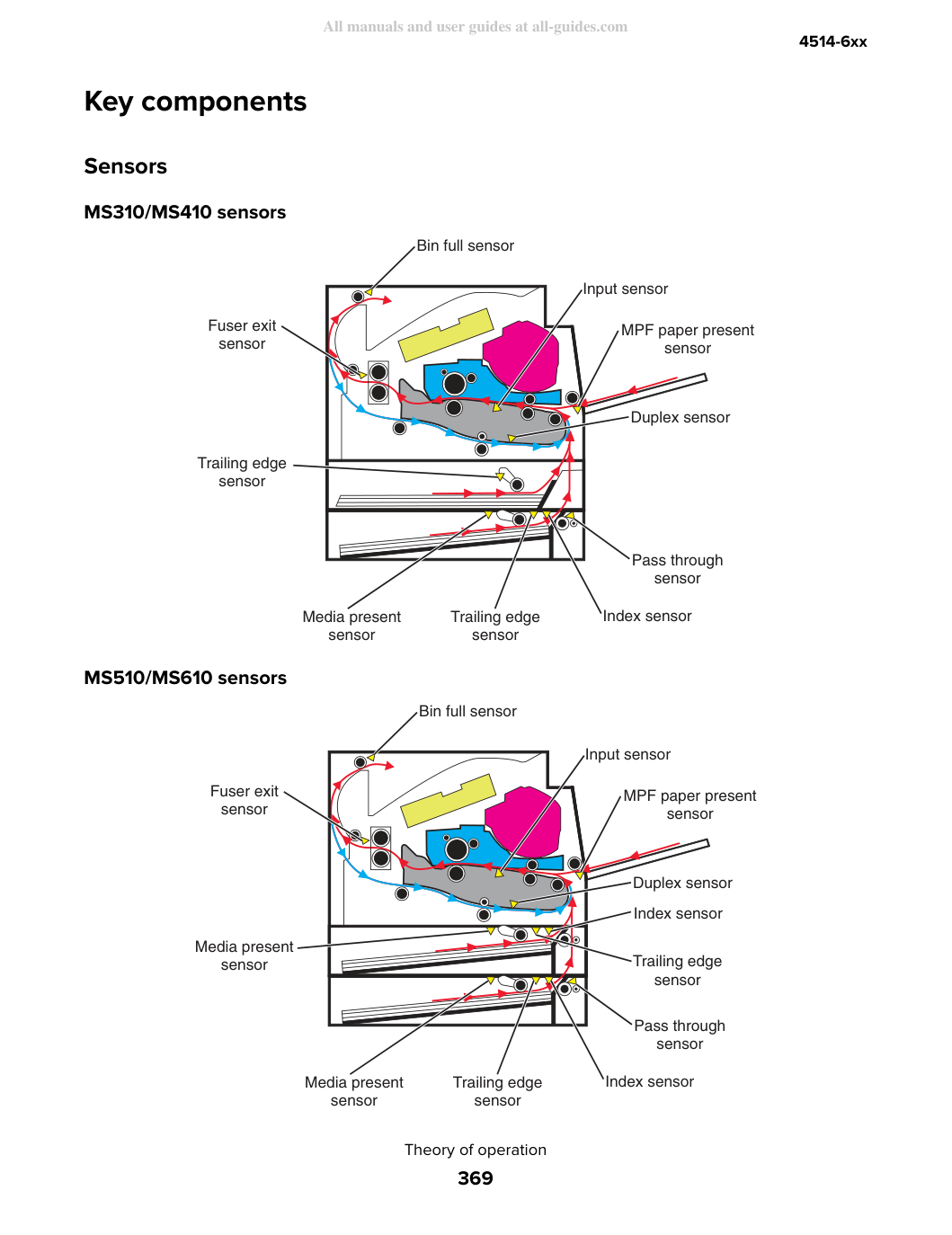

Определяет задний край (trailing edge) бумаги при прохождении захватных шин (pick tires). Среди прочих возможностей этот датчик (sensor) может использоваться для определения датчика размера бумаги и высоты стека (media stack height) бумаги.
Обнаруживает наличие бумаги в лотке MPF.
Обнаруживает наличие бумаги в лотке.
Обнаруживает наличие лотка в принтере.
Обнаруживает переполнение стандартного бункера путем движения актуатора вверх и вниз.
Обнаруживает предварительно размещённый тонер-патч и изображение на фотопроводнике (печатный барабан) и выдаёт импульсы при совмещении центральной линии патча с центральной линией датчика. Датчик выдаёт импульсы в момент прохождения изображения патча мимо датчика. Наблюдение за изменением интервалов выдачи импульсов позволяет обнаружить плотность тонера.
Обнаруживает прохождение бумаги из дополнительного лотка. Это активирует ролик захвата для захвата следующего листа.
Обнаруживает количество тонера в блоке формирования изображения. При низком уровне тонера включается двигатель шнека картриджа для подачи тонера из картриджа в блок формирования изображения.
Представляет собой защитный выключатель, отключающий питание 5 В постоянного тока от платы контроллера к LSU для предотвращения активации лазера при открытии передней крышки.
Отводит воздух из принтера для предотвращения чрезмерного повышения температуры.
Источник питания имеет два основных раздела: HVPS и LVPS. Узел (assembly) карты HVPS вырабатывает переменный ток и подает его на ролик разработчика (developer roll), узел ролика переноса (transfer roll assembly) и узел ролика зарядки (charge roll assembly). Узел (assembly) карты LVPS вырабатывает низкие напряжения: 5 В постоянного тока для логических схем, 5 В постоянного тока для лазерных диодов и 24 В постоянного тока для охлаждающих вентиляторов.

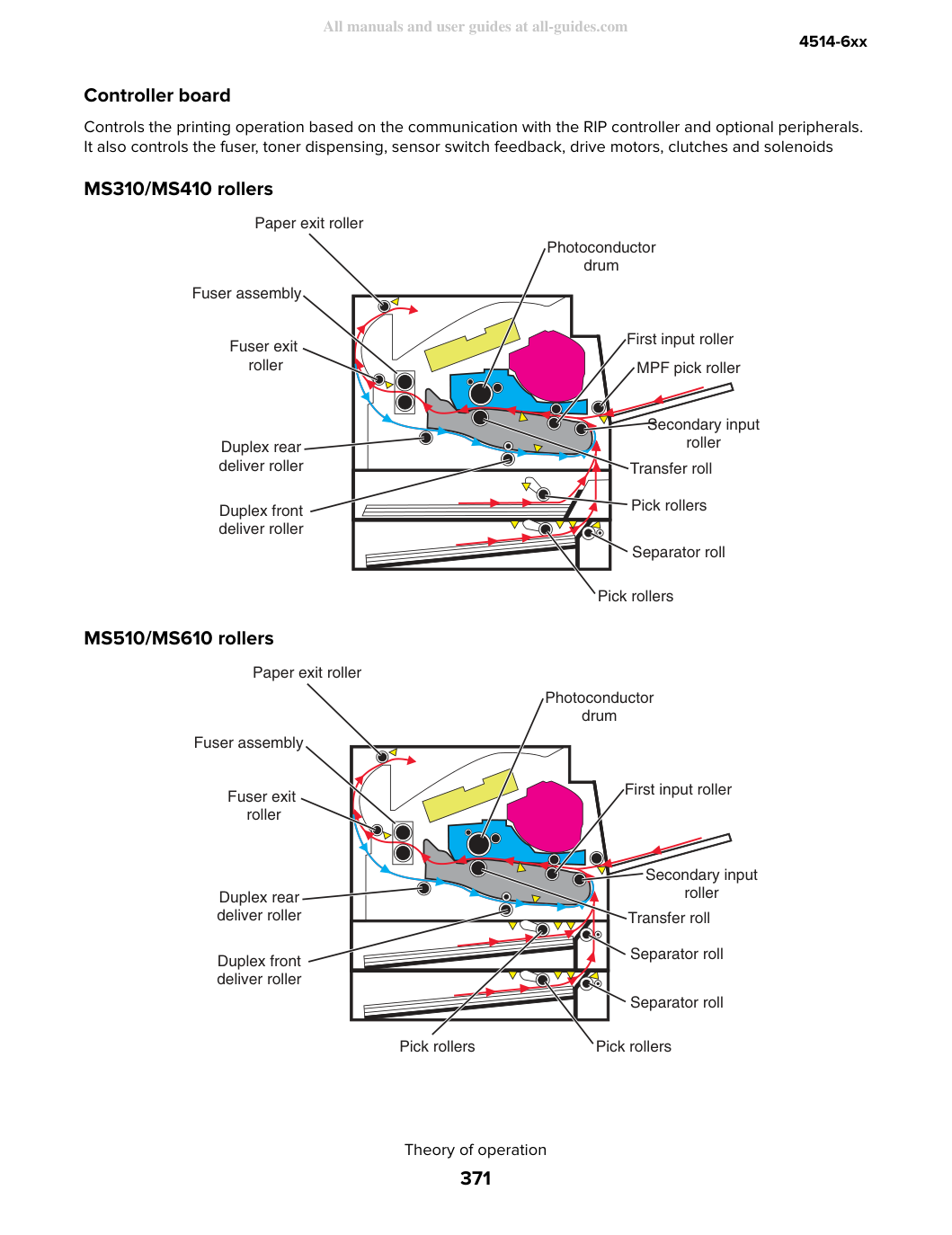

Управляет операцией печати на основе взаимодействия с контроллером RIP и дополнительными периферийными устройствами.

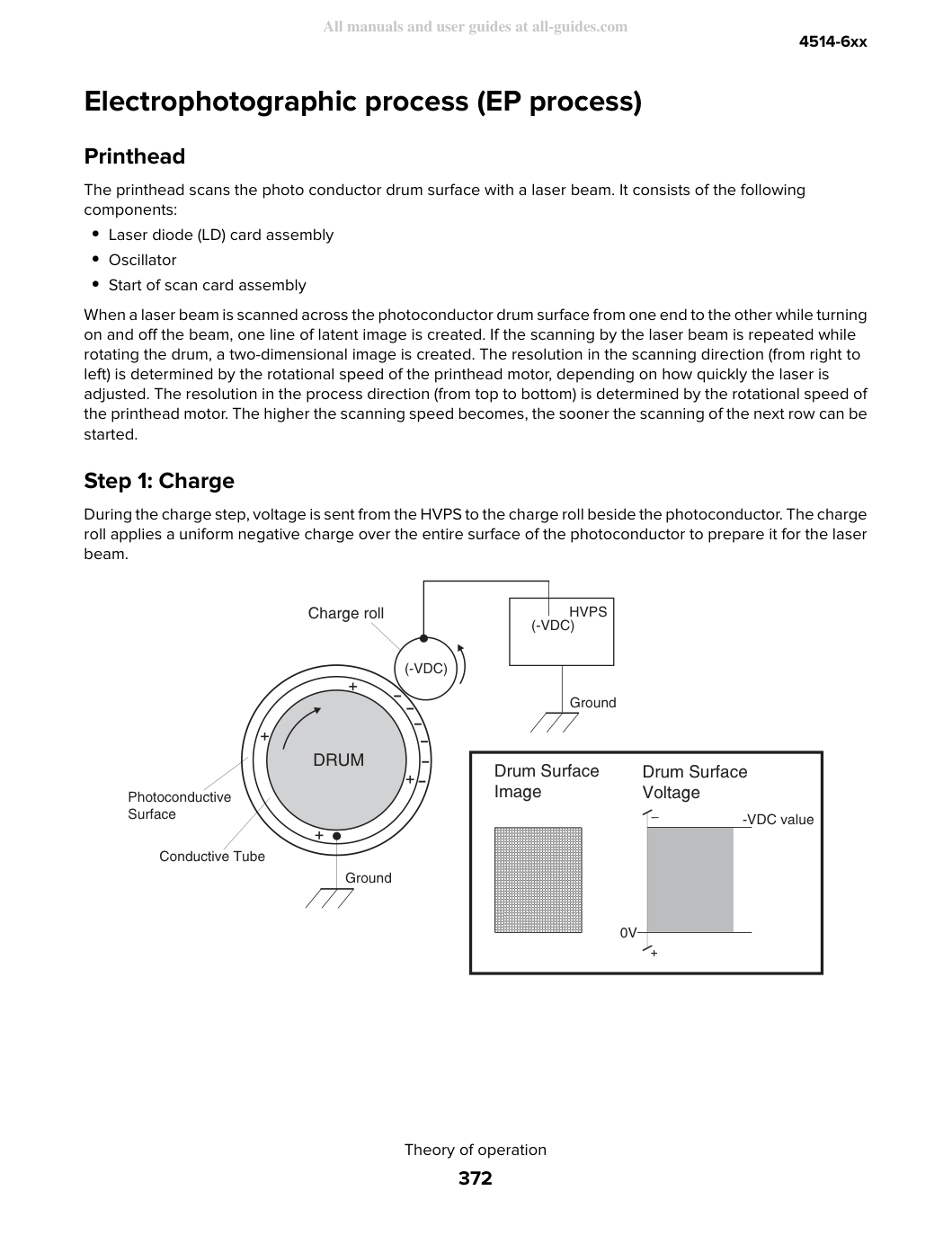

Печатающая головка сканирует поверхность фотопроводящего барабана лазерным лучом. Она состоит из следующих компонентов:
• Узел (assembly) карты начала сканирования (start of scan card assembly) Когда лазерный луч сканирует поверхность печатного барабана (photoconductor drum) с одного конца на другой при включении и выключении луча, создается одна линия скрытого изображения (latent image). Если сканирование лазерным лучом повторяется при вращении барабана, создается двумерное изображение. Разрешение в направлении сканирования (слева направо) определяется скоростью вращения двигателя печатающей головки (printhead motor) в зависимости от того, как быстро регулируется лазер. Разрешение в направлении процесса (сверху вниз) определяется скоростью вращения двигателя печатающей головки (printhead motor). Чем выше становится скорость сканирования, тем раньше может быть начато сканирование следующей строки.
На этапе зарядки напряжение подается от HVPS на ролик зарядки (charge roll) рядом с печатным барабаном (photoconductor). Ролик зарядки (charge roll) наносит равномерный отрицательный заряд на всю поверхность печатного барабана для подготовки к лазерному лучу.

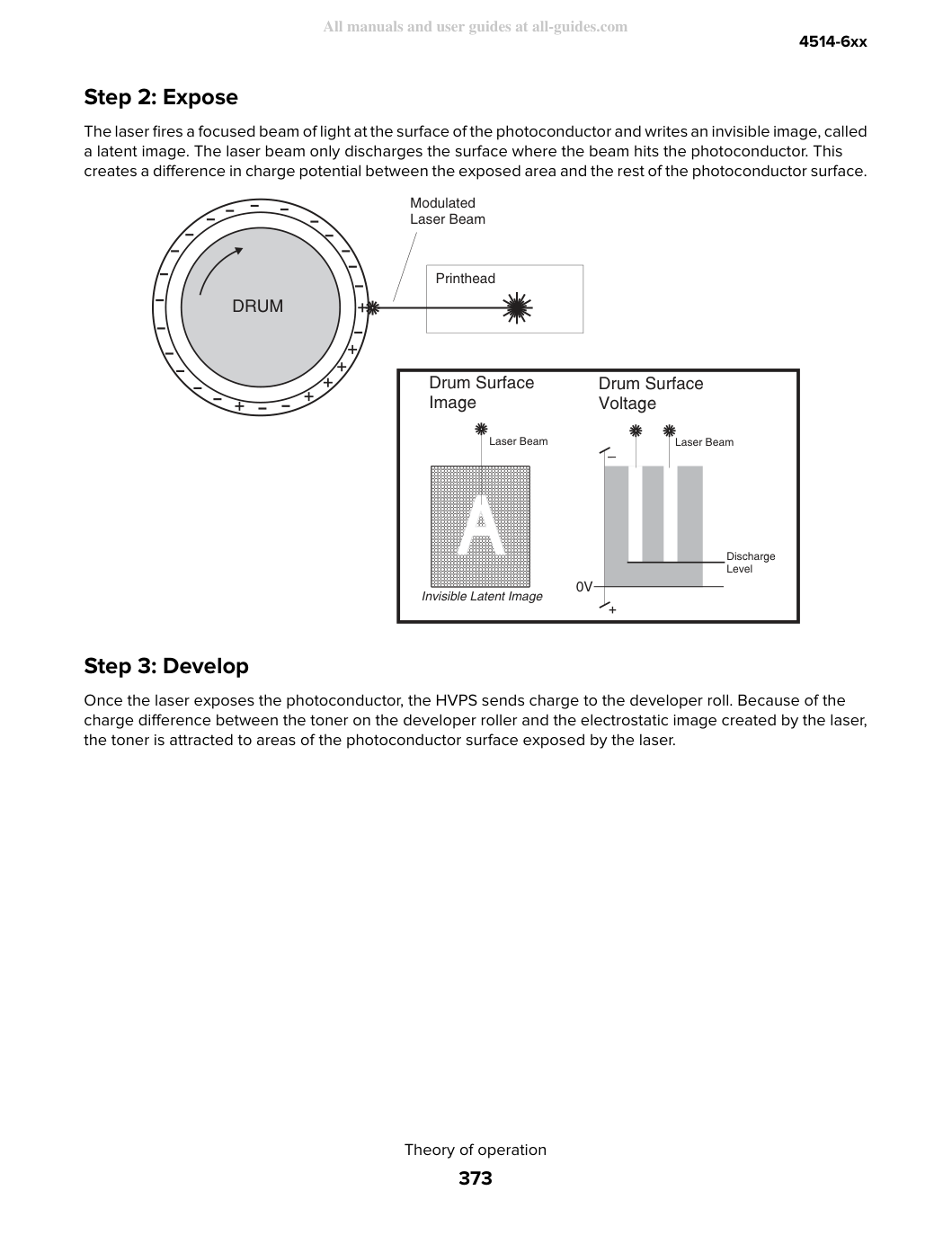

Лазер выпускает сфокусированный световой луч на поверхность печатного барабана (photoconductor) и записывает невидимое изображение, называемое скрытым изображением (latent image). Лазерный луч разряжает поверхность только в том месте, где луч попадает на печатный барабан. Это создает разницу в потенциале заряда между облученной областью и остальной частью поверхности печатного барабана.

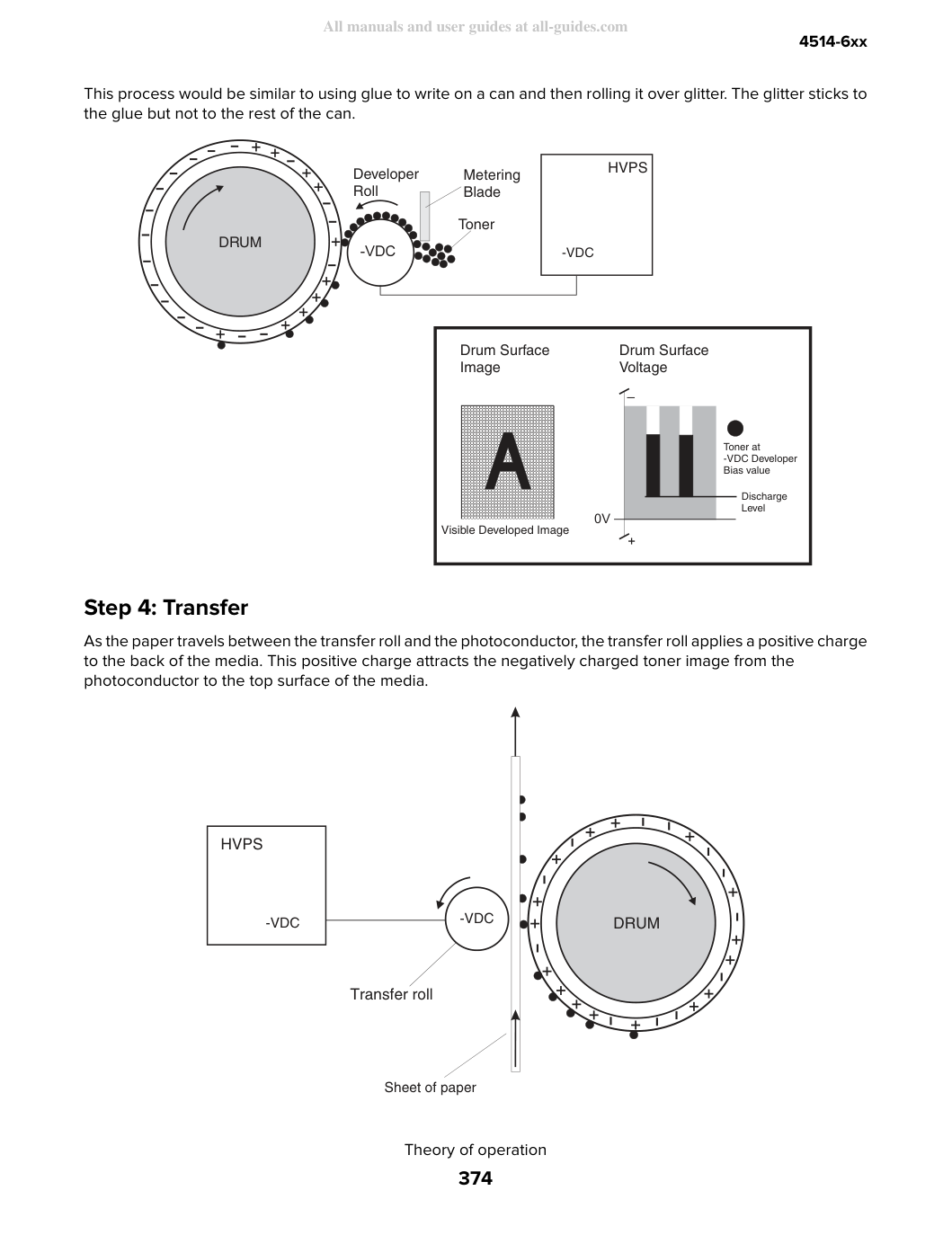

После воздействия лазера на фотопроводник HVPS подает заряд на валик разработки. Из-за разницы зарядов между тонером на валике разработки и электростатическим изображением, созданным лазером, тонер притягивается к областям поверхности фотопроводника, облученным лазером.
Этот процесс был бы подобен использованию клея для письма на банке и последующему прокатыванию его по блеткам. Блетки прилипают к клею, но не к остальной части банки.
Когда бумага проходит между валиком переноса и фотопроводником, валик переноса применяет положительный заряд к задней поверхности носителя. Этот положительный заряд притягивает отрицательно заряженное изображение тонера с фотопроводника на верхнюю поверхность носителя.

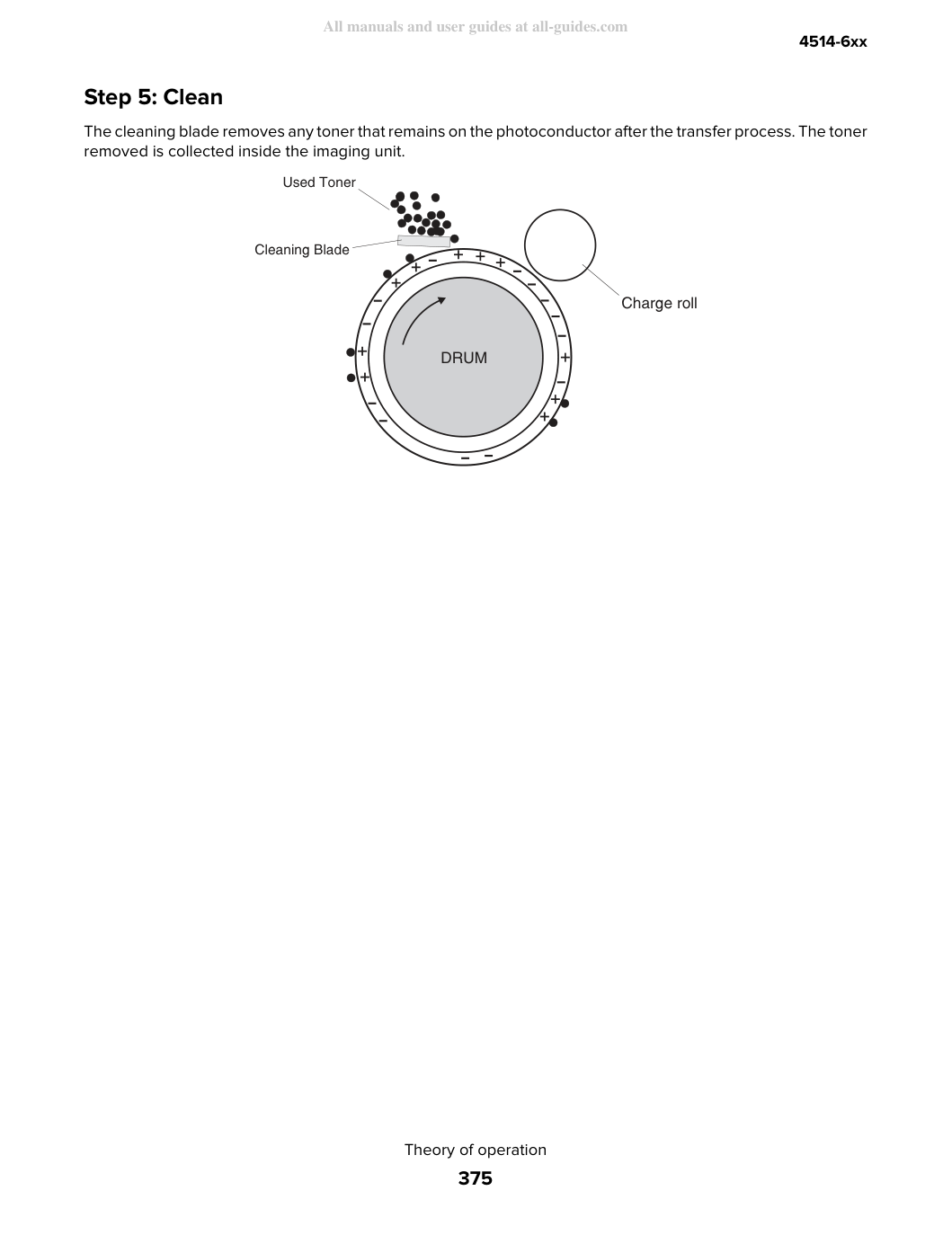

Очищающее лезвие (cleaning blade) удаляет любой тонер, оставшийся на печатном барабане (photoconductor) после процесса переноса. Удаленный тонер собирается внутри узла (imaging unit) визуализации.
