Опции и функции Доступные внутренние опции • DDR3 DIMM • Flash-память – шрифты – прошивка • Формы Штрих-код • Prescribe • IPDS • PrintCryption • жесткий диск* • Internal Solutions Ports (ISP)* – интерфейс Parallel 1284‑B – интерфейс MarkNet N8130 10/100 fiber – интерфейс RS‑232‑C serial * Эта внутренняя опция доступна только в модели принтера MS610de.
* Можно установить любую комбинацию лотков на 550 листов и 250 листов до общего количества 3 дополнительных лотков.
Принцип действия последовательность POR При включении принтера код двигателя проходит серию тестов для проверки целостности аппаратного обеспечения. Если обнаружен сбой аппаратного обеспечения, он сообщается принтеру. Если последовательность POR не может быть успешно завершена, принтер может вывести сообщение об ошибке. Сообщение указывает, что может потребоваться обслуживание.
Принтер использует единый процессор как для функций RIP, так и для функций механизма. Код растрового процессора изображений (RIP) выполняет системные функции, такие как подключение ПК, LAN, вложения ISP и создание растровых изображений. Код механизма выполняет задачи, связанные с работой электрических и механических систем устройства, такие как двигатели, лазеры, источники питания и термоузлы. NVRAM расположены на плате контроллера и панели управления, замена платы контроллера или панели управления будет извлекать или зеркалировать данные NVRAM из друг друга.
Функции компонентов для подачи из лотка:
• датчик присутствия лотка — обнаруживает вставлен ли лоток • датчик присутствия носителя — обнаруживает пусто или низко ли уровень носителя.
• Pick/Lift motor — обеспечивает механические требования к мощности подъемной пластины и роликов захвата.
При подаче носителя передняя часть подъемной пластины поднимается, прижимая носитель к роликам захвата. Ролики захвата вращаются для подачи носителя к разделительным роликам. Разделительные ролики вращаются в направлении, противоположном роликам захвата. Это обеспечивает подачу листов по одному. Затем носитель подается на вторичный входной ролик, а затем на первый входной ролик.

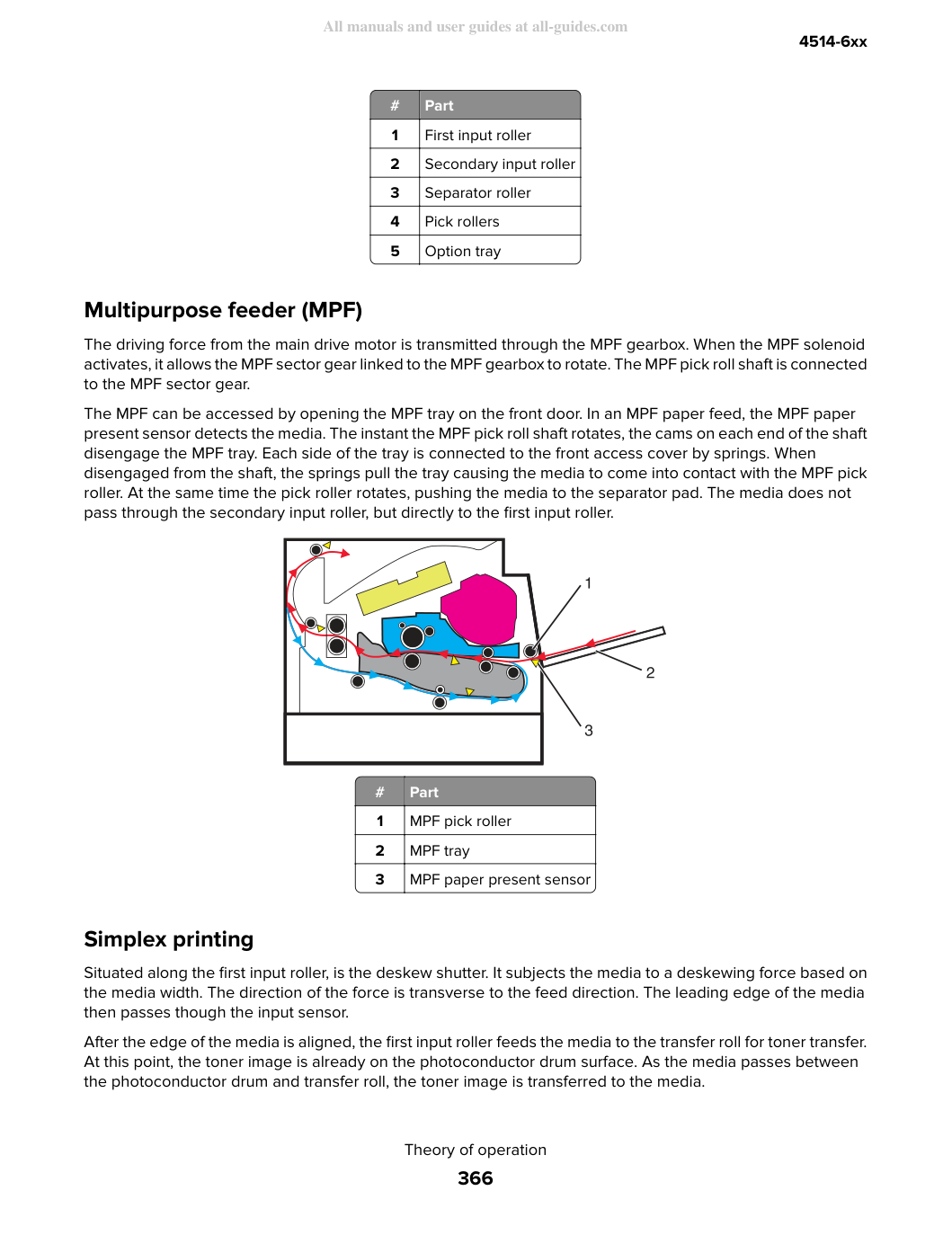

Движущая сила от главного двигателя (main drive motor) передается через редуктор MPF. При активации соленоида (solenoid) MPF происходит вращение сектора шестерни (sector gear) MPF, связанного с редуктором MPF. Вал захвата ролика (pick roll shaft) MPF соединен с сектором шестерни (sector gear) MPF.
К MPF можно получить доступ, открыв лоток MPF на передней двери. При подаче бумаги из MPF датчик наличия бумаги (paper present sensor) MPF определяет наличие бумаги. В момент вращения вала ролика захвата (pick roll shaft) MPF кулачки (cams) на каждом конце вала расцепляют лоток (tray) MPF. Каждая сторона лотка соединена с передней крышкой доступа (front access cover) пружинами (springs). При расцеплении от вала пружины оттягивают лоток, вызывая контакт бумаги с роликом захвата (pick roller) MPF. Одновременно ролик захвата вращается, подавая бумагу к разделительной прокладке (separator pad). Бумага не проходит через вторичный входной ролик (secondary input roller), а напрямую поступает к первому входному ролику (first input roller).
Вдоль первого входного ролика (first input roller) расположена шторка выравнивания (deskew shutter). Она воздействует на бумагу выравнивающей силой в зависимости от ширины бумаги. Направление силы перпендикулярно направлению подачи. Передний край бумаги затем проходит через входной датчик (input sensor).
После выравнивания края бумаги первый входной ролик (first input roller) подает бумагу на ролик переноса (transfer roll) для переноса тонера.
На этом этапе изображение тонера уже находится на поверхности печатного барабана (photoconductor drum). При прохождении бумаги между печатным барабаном (photoconductor drum) и роликом переноса (transfer roll) изображение тонера переносится на бумагу.

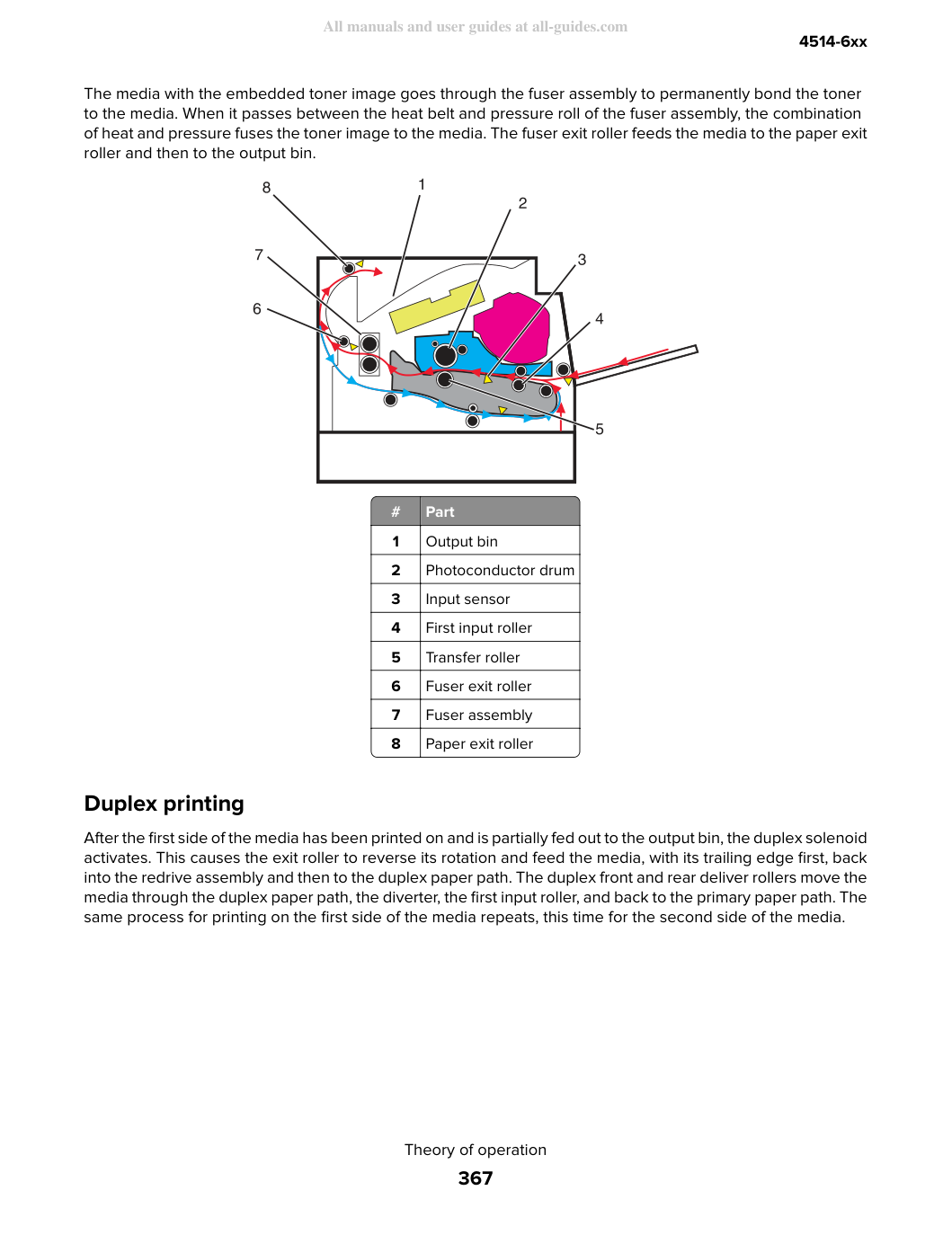

Бумага с внедренным изображением тонера проходит через узел термофиксации (fuser assembly) для постоянного закрепления тонера на бумаге. Когда она проходит между ремнем нагрева (heat belt) и прижимным валиком (pressure roll) узла термофиксации (fuser assembly), комбинация тепла и давления закрепляет изображение тонера на бумаге. Выходной ролик термофиксации (fuser exit roller) подает бумагу к выходному ролику (paper exit roller), а затем в выходной лоток (output bin).

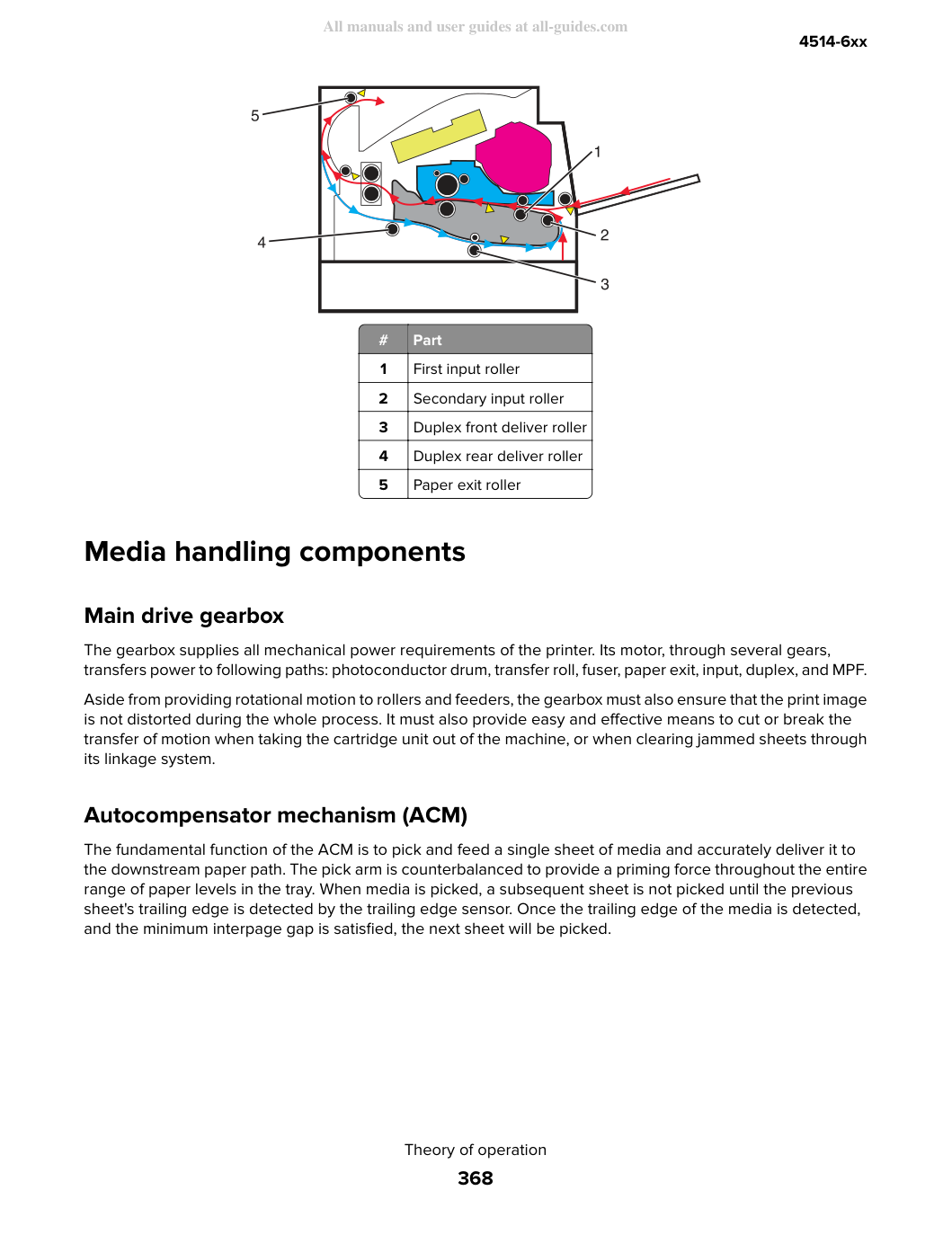

После печати на первой стороне бумаги и частичной подачи во выходной лоток активируется соленоид (solenoid) двусторонней печати. Это вызывает обратное вращение выходного ролика (exit roller) и подачу бумаги с задним краем впереди обратно в узел повторной подачи (redrive assembly), а затем в тракт двусторонней печати. Передний и задний ролики подачи (deliver rollers) двусторонней печати перемещают бумагу через тракт двусторонней печати, отводитель (diverter), первый входной ролик (first input roller) и обратно в основной тракт подачи бумаги. Тот же процесс печати на первой стороне повторяется для второй стороны бумаги.
Редуктор (gearbox) обеспечивает все механические требования мощности принтера. Его двигатель через несколько шестерен (gears) передает мощность по следующим путям: печатный барабан (photoconductor drum), вал передачи (transfer roll), термоузел (fuser), выход бумаги (paper exit), вход (input), дуплекс (duplex) и MPF.
Помимо обеспечения ротационного движения роликов (rollers) и подающих устройств, редуктор (gearbox) должен гарантировать, что печатное изображение не будет искажено во всем процессе. Он также должен обеспечивать простые и эффективные средства для прерывания или разрыва передачи движения при извлечении картриджного узла (cartridge unit) из машины или при очистке застрявших листов через его систему связи.
Основная функция ACM — захватить и подать один лист бумаги и точно доставить его на последующий тракт подачи бумаги. Рычаг захвата (pick arm) уравновешен для обеспечения подъемной силы во всем диапазоне уровней бумаги в лотке. При захвате листа следующий лист не захватывается до тех пор, пока задний край (trailing edge) предыдущего листа не будет обнаружен датчиком заднего края (trailing edge sensor). После обнаружения заднего края (trailing edge) и выполнения минимального промежутка между страницами будет захвачен следующий лист.
