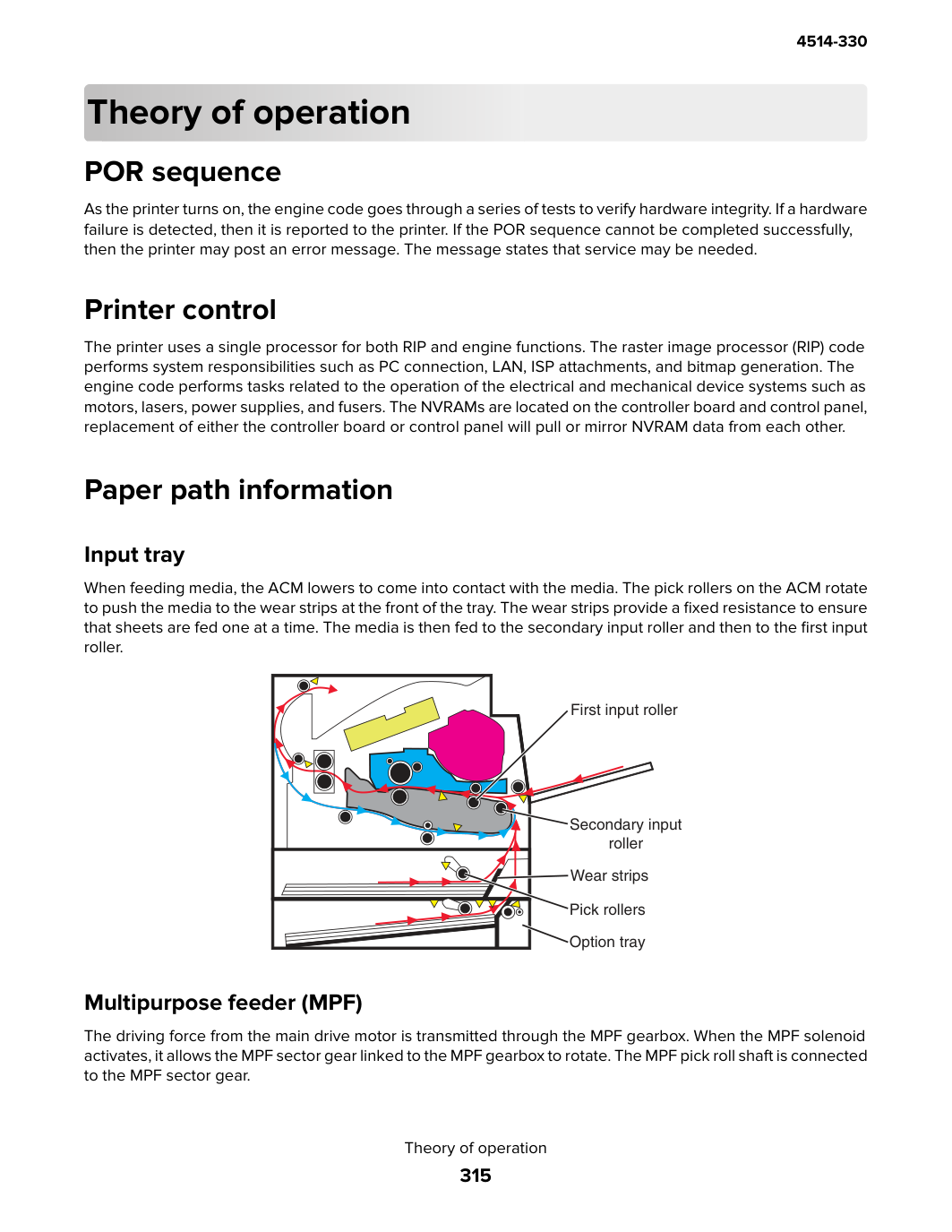

Принцип работы Последовательность POR При включении принтера программный код двигателя проходит серию тестов для проверки целостности оборудования. При обнаружении отказа оборудования оно передается принтеру. Если последовательность POR не может быть успешно завершена, принтер может выдать сообщение об ошибке. Сообщение указывает, что может потребоваться обслуживание.
Принтер использует единый процессор как для функций RIP, так и для функций механизма. Код растрового процессора изображений (RIP) выполняет системные функции, такие как подключение ПК, LAN, вложения ISP и создание растровых изображений. Код механизма выполняет задачи, связанные с работой электрических и механических систем устройства, такие как двигатели, лазеры, источники питания и термоузлы. NVRAM расположены на плате контроллера и панели управления, замена платы контроллера или панели управления будет извлекать или зеркалировать данные NVRAM из друг друга.
При подаче бумаги ACM опускается для контакта с бумагой. Ролики захвата (pick rollers) на ACM вращаются, подавая бумагу к износостойким полосам (wear strips) в переднюю часть лотка. Износостойкие полосы обеспечивают фиксированное сопротивление, гарантирующее подачу листов по одному. Затем бумага подается ко вторичному входному ролику (secondary input roller), а затем к первому входному ролику (first input roller).
ролик (roller) Износостойкие полосы (wear strips) Ролики захвата (pick rollers) Дополнительный лоток (option tray) Многоцелевой податчик (MPF) Движущая сила от главного двигателя (main drive motor) передается через коробку передач MPF. Когда активируется соленоид (solenoid) MPF, сектор-шестерня (sector gear) MPF, связанный с коробкой передач MPF, может вращаться. Вал ролика захвата (pick roll shaft) MPF соединен с сектор-шестерней (sector gear) MPF.

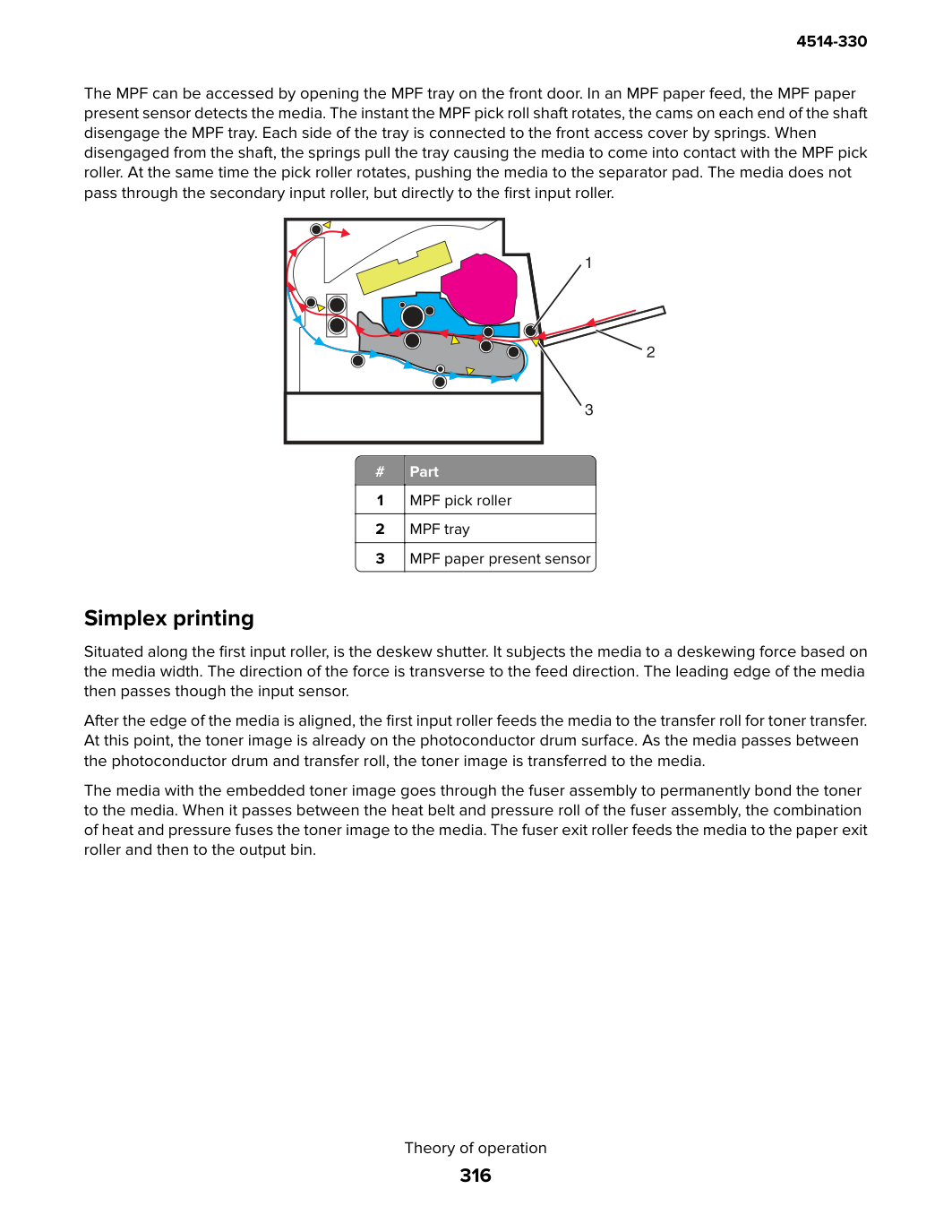

К MPF можно получить доступ, открыв лоток MPF на передней двери. При подаче бумаги из MPF датчик наличия бумаги (paper present sensor) MPF определяет наличие бумаги. В момент вращения вала ролика захвата (pick roll shaft) MPF кулачки (cams) на каждом конце вала расцепляют лоток (tray) MPF. Каждая сторона лотка соединена с передней крышкой доступа (front access cover) пружинами (springs). При расцеплении от вала пружины оттягивают лоток, вызывая контакт бумаги с роликом захвата (pick roller) MPF. Одновременно ролик захвата вращается, подавая бумагу к разделительной прокладке (separator pad). Бумага не проходит через вторичный входной ролик (secondary input roller), а напрямую поступает к первому входному ролику (first input roller).
Вдоль первого входного ролика (first input roller) расположена шторка выравнивания (deskew shutter). Она воздействует на бумагу выравнивающей силой в зависимости от ширины бумаги. Направление силы перпендикулярно направлению подачи. Передний край бумаги затем проходит через входной датчик (input sensor).

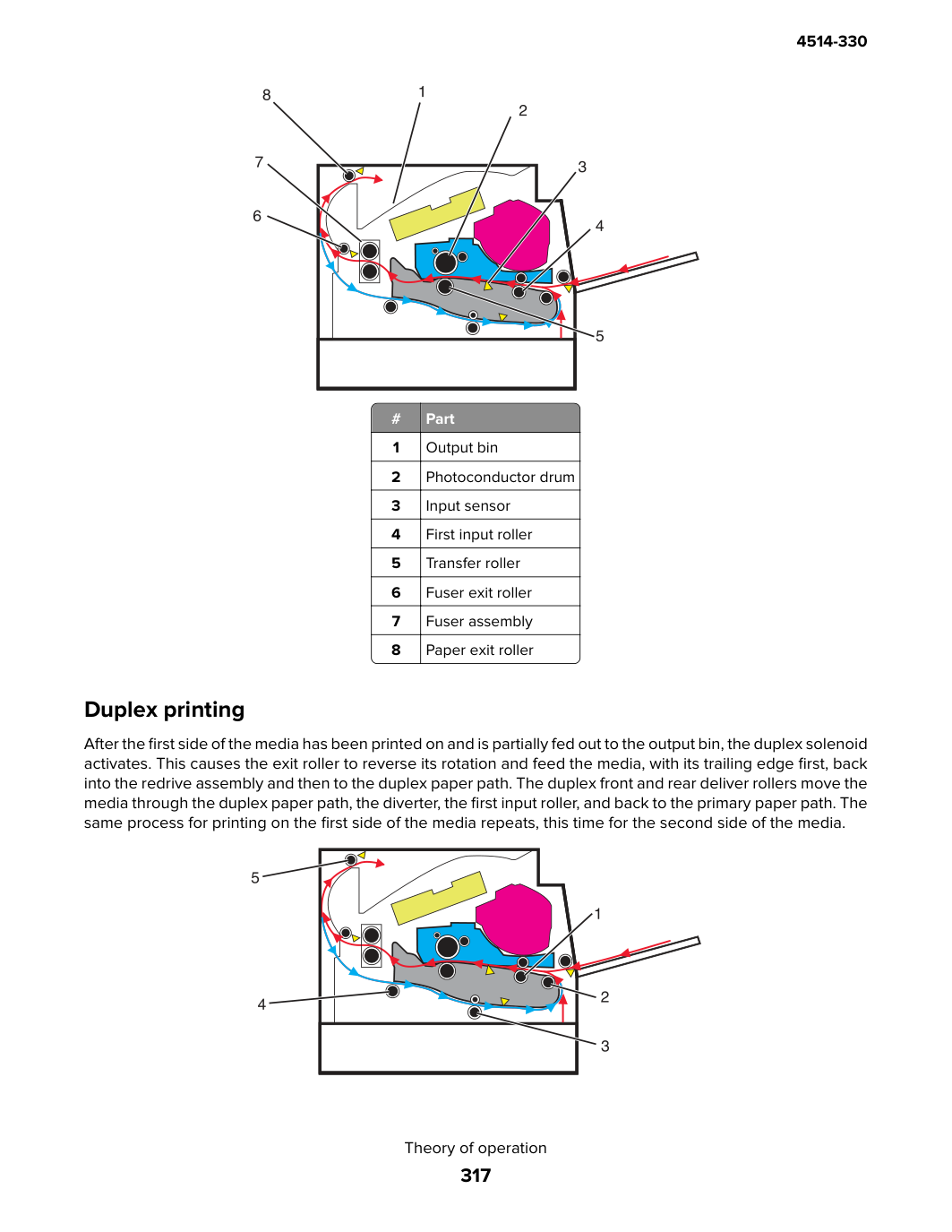

После выравнивания края бумаги первый входной ролик (first input roller) подает бумагу на ролик переноса (transfer roll) для переноса тонера.
На этом этапе изображение тонера уже находится на поверхности печатного барабана (photoconductor drum). При прохождении бумаги между печатным барабаном (photoconductor drum) и роликом переноса (transfer roll) изображение тонера переносится на бумагу.
Бумага с внедренным изображением тонера проходит через узел термофиксации (fuser assembly) для постоянного закрепления тонера на бумаге. Когда она проходит между ремнем нагрева (heat belt) и прижимным валиком (pressure roll) узла термофиксации (fuser assembly), комбинация тепла и давления закрепляет изображение тонера на бумаге. Выходной ролик термофиксации (fuser exit roller) подает бумагу к выходному ролику (paper exit roller), а затем в выходной лоток (output bin).
После печати на первой стороне бумаги и частичной подачи во выходной лоток активируется соленоид (solenoid) двусторонней печати. Это вызывает обратное вращение выходного ролика (exit roller) и подачу бумаги с задним краем впереди обратно в узел повторной подачи (redrive assembly), а затем в тракт двусторонней печати. Передний и задний ролики подачи (deliver rollers) двусторонней печати перемещают бумагу через тракт двусторонней печати, отводитель (diverter), первый входной ролик (first input roller) и обратно в основной тракт подачи бумаги. Тот же процесс печати на первой стороне повторяется для второй стороны бумаги.
Редуктор (gearbox) обеспечивает все механические требования мощности принтера. Его двигатель через несколько шестерен (gears) передает мощность по следующим путям: печатный барабан (photoconductor drum), вал передачи (transfer roll), термоузел (fuser), выход бумаги (paper exit), вход (input), дуплекс (duplex) и MPF.
Помимо обеспечения ротационного движения роликов (rollers) и подающих устройств, редуктор (gearbox) должен гарантировать, что печатное изображение не будет искажено во всем процессе. Он также должен обеспечивать простые и эффективные средства для прерывания или разрыва передачи движения при извлечении картриджного узла (cartridge unit) из машины или при очистке застрявших листов через его систему связи.
Основная функция ACM — захватить и подать один лист бумаги и точно доставить его на последующий тракт подачи бумаги. Рычаг захвата (pick arm) уравновешен для обеспечения подъемной силы во всем диапазоне уровней бумаги в лотке. При захвате листа следующий лист не захватывается до тех пор, пока задний край (trailing edge) предыдущего листа не будет обнаружен датчиком заднего края (trailing edge sensor). После обнаружения заднего края (trailing edge) и выполнения минимального промежутка между страницами будет захвачен следующий лист.
датчик (sensor) Датчик индекса (index sensor) Датчик заднего края (trailing edge sensor) Датчик наличия бумаги (media present sensor) Датчик заднего края (trailing edge sensor) Датчик двусторонней печати (duplex sensor) Датчик выхода из термоузла (fuser exit sensor) Датчик наличия бумаги (paper present sensor) MPF Датчик заднего края (trailing edge sensor) Обнаруживает задний край бумаги при прохождении роликов захвата. Помимо прочего, этот датчик может использоваться для определения размера бумаги и высоты стека бумаги.
Обнаруживает наличие бумаги в лотке MPF.
Обнаруживает наличие бумаги в лотке.
Обнаруживает наличие лотка в принтере.
Обнаруживает переполнение стандартного бункера путем движения актуатора вверх и вниз.
Обнаруживает предварительно размещённый тонер-патч и изображение на фотопроводнике (печатный барабан) и выдаёт импульсы при совмещении центральной линии патча с центральной линией датчика. Датчик выдаёт импульсы в момент прохождения изображения патча мимо датчика. Наблюдение за изменением интервалов выдачи импульсов позволяет обнаружить плотность тонера.
Обнаруживает прохождение бумаги из дополнительного лотка. Это активирует ролик захвата для захвата следующего листа.
Обнаруживает количество тонера в блоке формирования изображения. При низком уровне тонера включается двигатель шнека картриджа для подачи тонера из картриджа в блок формирования изображения.
Представляет собой защитный выключатель, отключающий питание 5 В постоянного тока от платы контроллера к LSU для предотвращения активации лазера при открытии передней крышки.
Отводит воздух из принтера для предотвращения чрезмерного повышения температуры.
Источник питания имеет два основных раздела: HVPS и LVPS. Узел (assembly) карты HVPS вырабатывает переменный ток и подает его на ролик разработчика (developer roll), узел ролика переноса (transfer roll assembly) и узел ролика зарядки (charge roll assembly). Узел (assembly) карты LVPS вырабатывает низкие напряжения: 5 В постоянного тока для логических схем, 5 В постоянного тока для лазерных диодов и 24 В постоянного тока для охлаждающих вентиляторов.
Управляет операцией печати на основе взаимодействия с контроллером RIP и дополнительными периферийными устройствами.

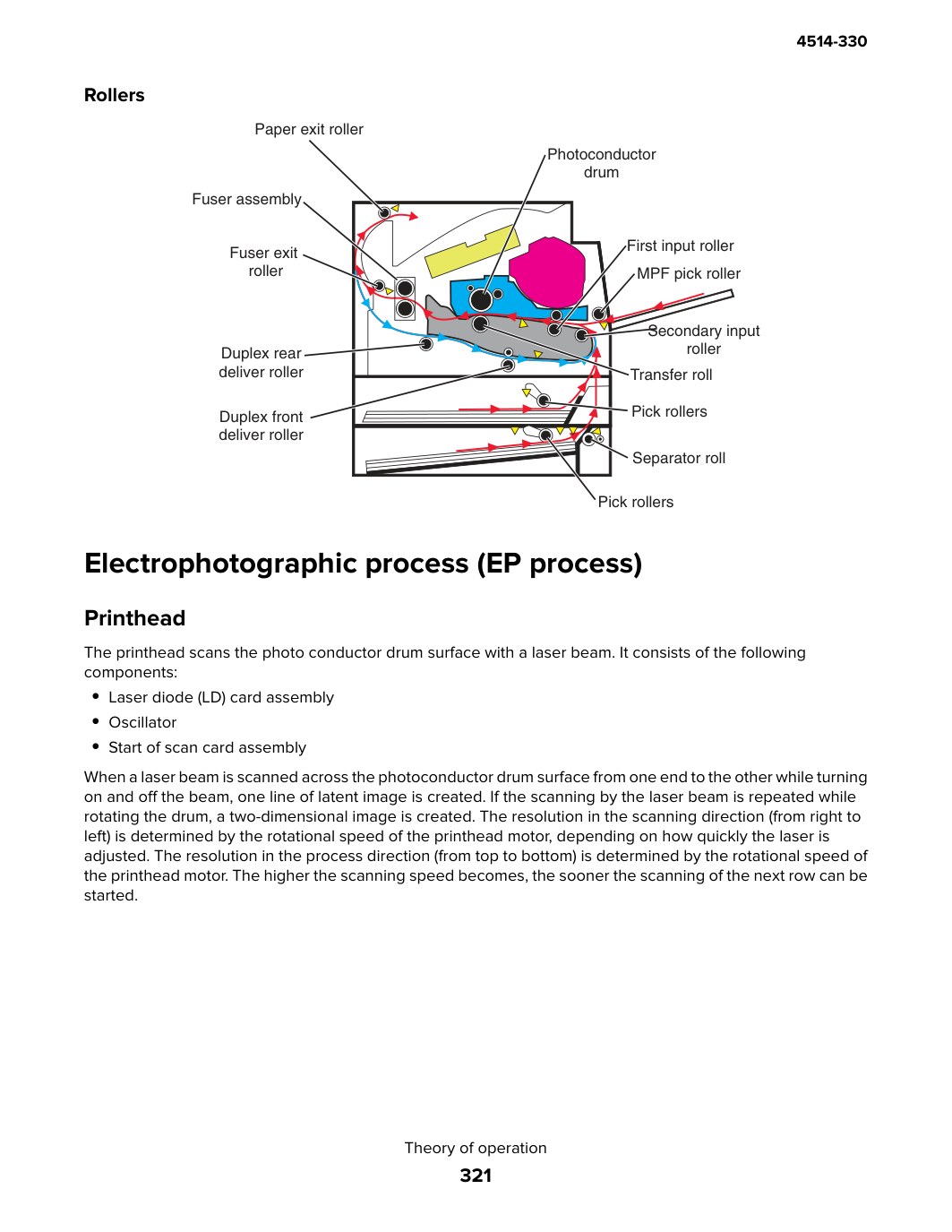

ролик подачи (deliver roller) Ролик переноса (transfer roll) Первый входной ролик (first input roller) Печатный барабан (photoconductor drum) Выходной ролик бумаги (paper exit roller) Узел термоузла (fuser assembly) Выходной ролик термоузла (fuser exit roller) Вторичный входной ролик (secondary input roller) Передний ролик подачи двусторонней печати (duplex front deliver roller) Ролик захвата (pick roller) MPF Ролик разделителя (separator roll) Ролики захвата (pick rollers) Ролики захвата (pick rollers) Электрофотографический процесс (EP process) Печатающая головка (printhead) Печатающая головка (printhead) сканирует поверхность печатного барабана (photoconductor drum) лазерным лучом. Она состоит из следующих компонентов:
• Узел (assembly) карты начала сканирования (start of scan card assembly) Когда лазерный луч сканирует поверхность печатного барабана (photoconductor drum) с одного конца на другой при включении и выключении луча, создается одна линия скрытого изображения (latent image). Если сканирование лазерным лучом повторяется при вращении барабана, создается двумерное изображение. Разрешение в направлении сканирования (слева направо) определяется скоростью вращения двигателя печатающей головки (printhead motor) в зависимости от того, как быстро регулируется лазер. Разрешение в направлении процесса (сверху вниз) определяется скоростью вращения двигателя печатающей головки (printhead motor). Чем выше становится скорость сканирования, тем раньше может быть начато сканирование следующей строки.

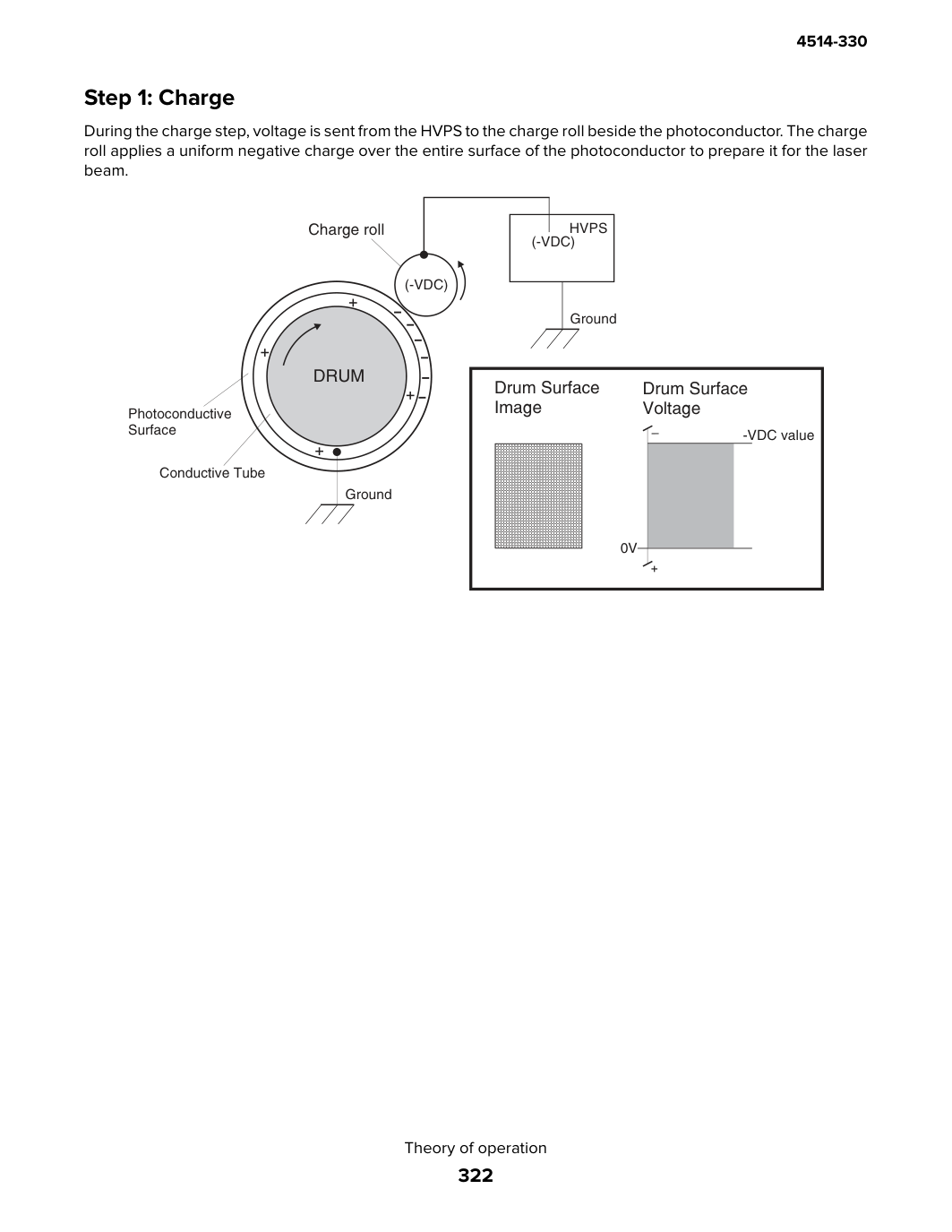

На этапе зарядки напряжение подается от HVPS на ролик зарядки (charge roll) рядом с печатным барабаном (photoconductor). Ролик зарядки (charge roll) наносит равномерный отрицательный заряд на всю поверхность печатного барабана для подготовки к лазерному лучу.

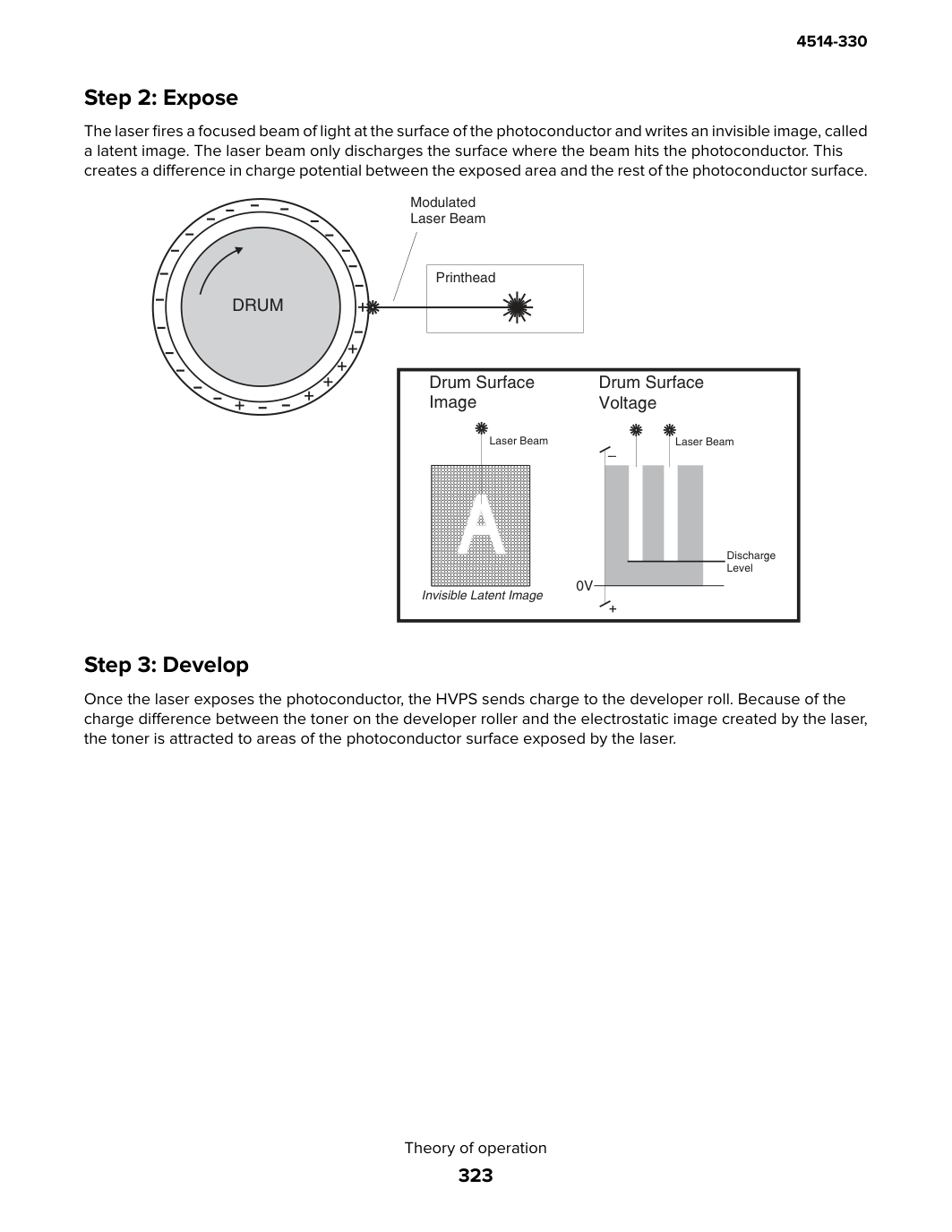

Лазер выпускает сфокусированный световой луч на поверхность печатного барабана (photoconductor) и записывает невидимое изображение, называемое скрытым изображением (latent image). Лазерный луч разряжает поверхность только в том месте, где луч попадает на печатный барабан. Это создает разницу в потенциале заряда между облученной областью и остальной частью поверхности печатного барабана.
После воздействия лазера на фотопроводник HVPS подает заряд на валик разработки. Из-за разницы зарядов между тонером на валике разработки и электростатическим изображением, созданным лазером, тонер притягивается к областям поверхности фотопроводника, облученным лазером.

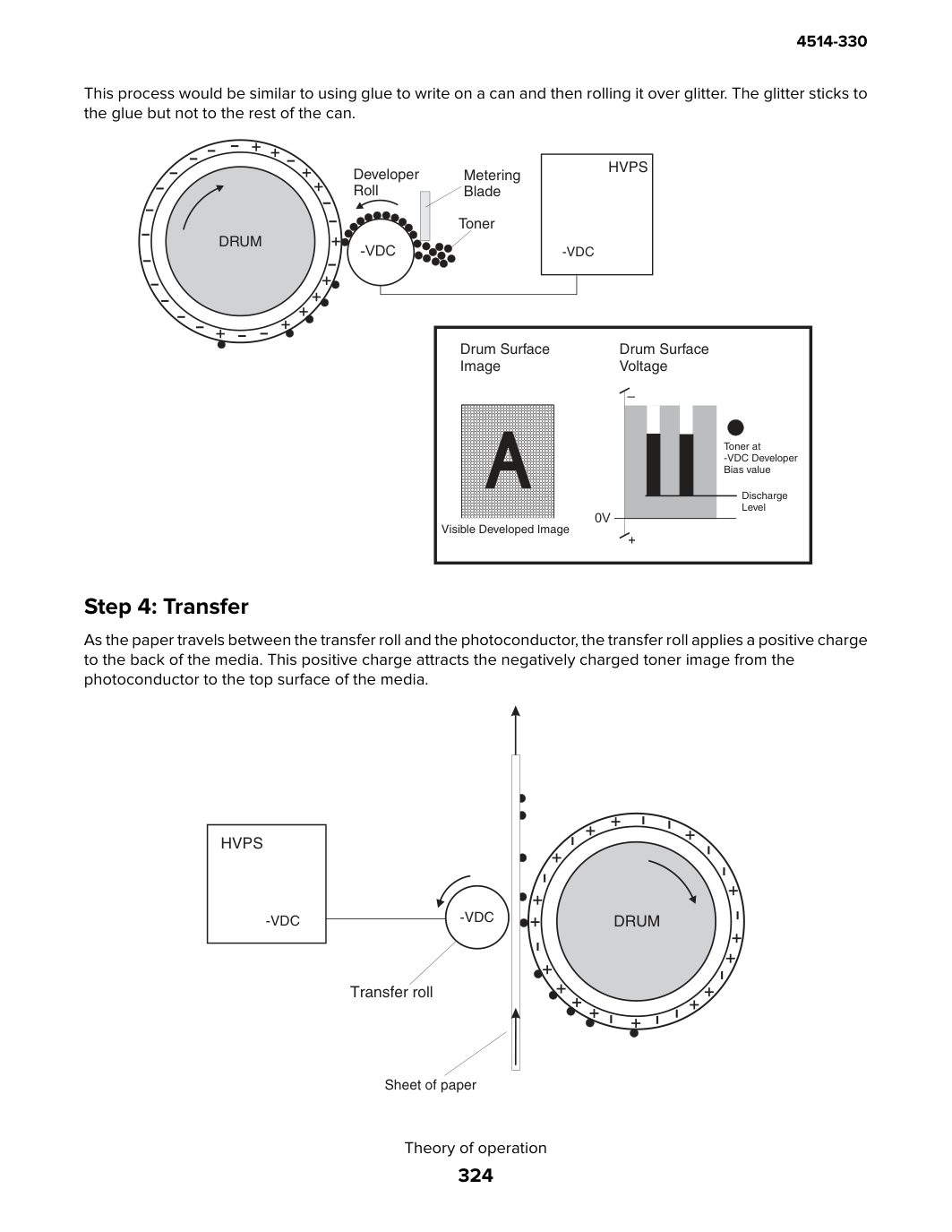

Этот процесс был бы подобен использованию клея для письма на банке и последующему прокатыванию его по блеткам. Блетки прилипают к клею, но не к остальной части банки.
Когда бумага проходит между валиком переноса и фотопроводником, валик переноса применяет положительный заряд к задней поверхности носителя. Этот положительный заряд притягивает отрицательно заряженное изображение тонера с фотопроводника на верхнюю поверхность носителя.

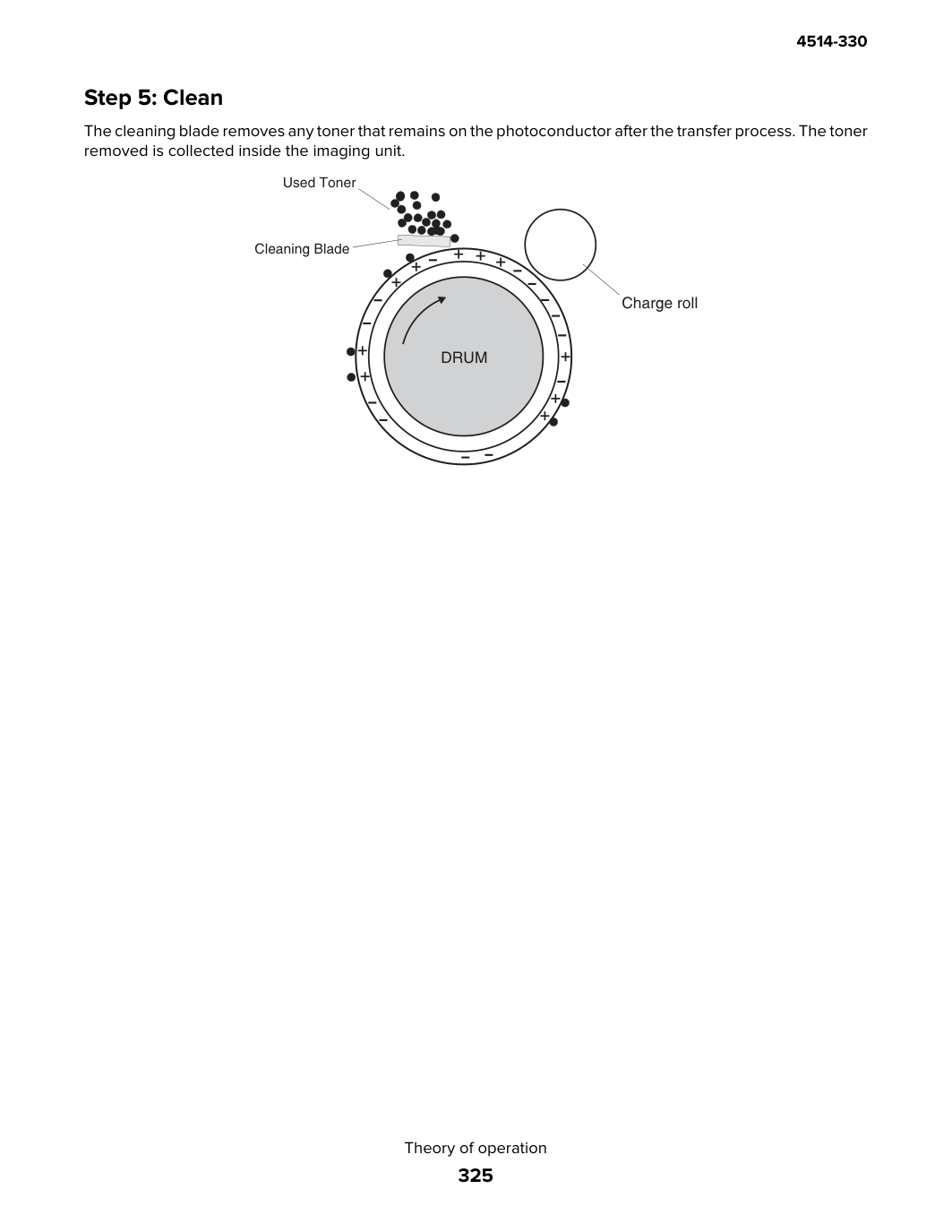

Очищающее лезвие (cleaning blade) удаляет любой тонер, оставшийся на печатном барабане (photoconductor) после процесса переноса. Удаленный тонер собирается внутри узла (imaging unit) визуализации.
