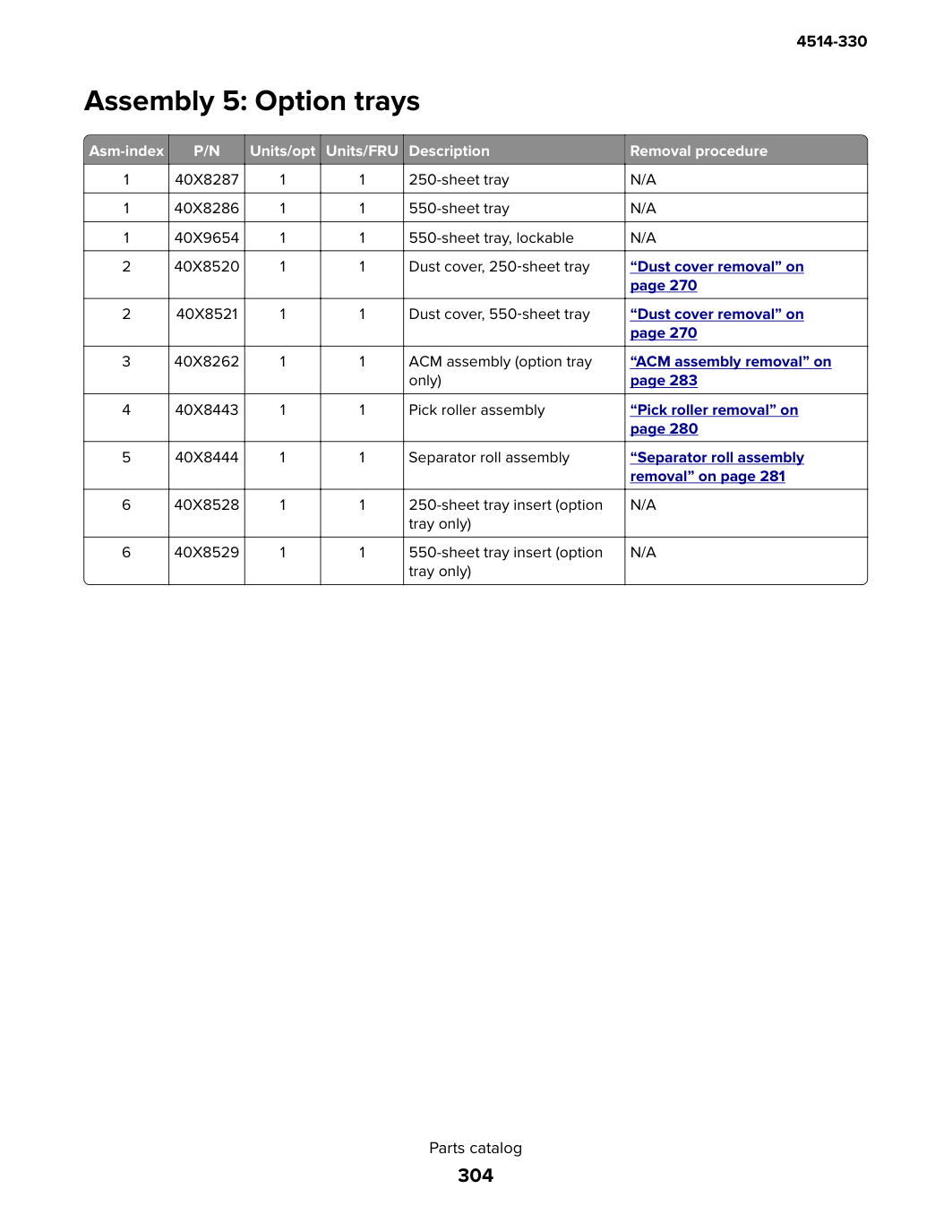

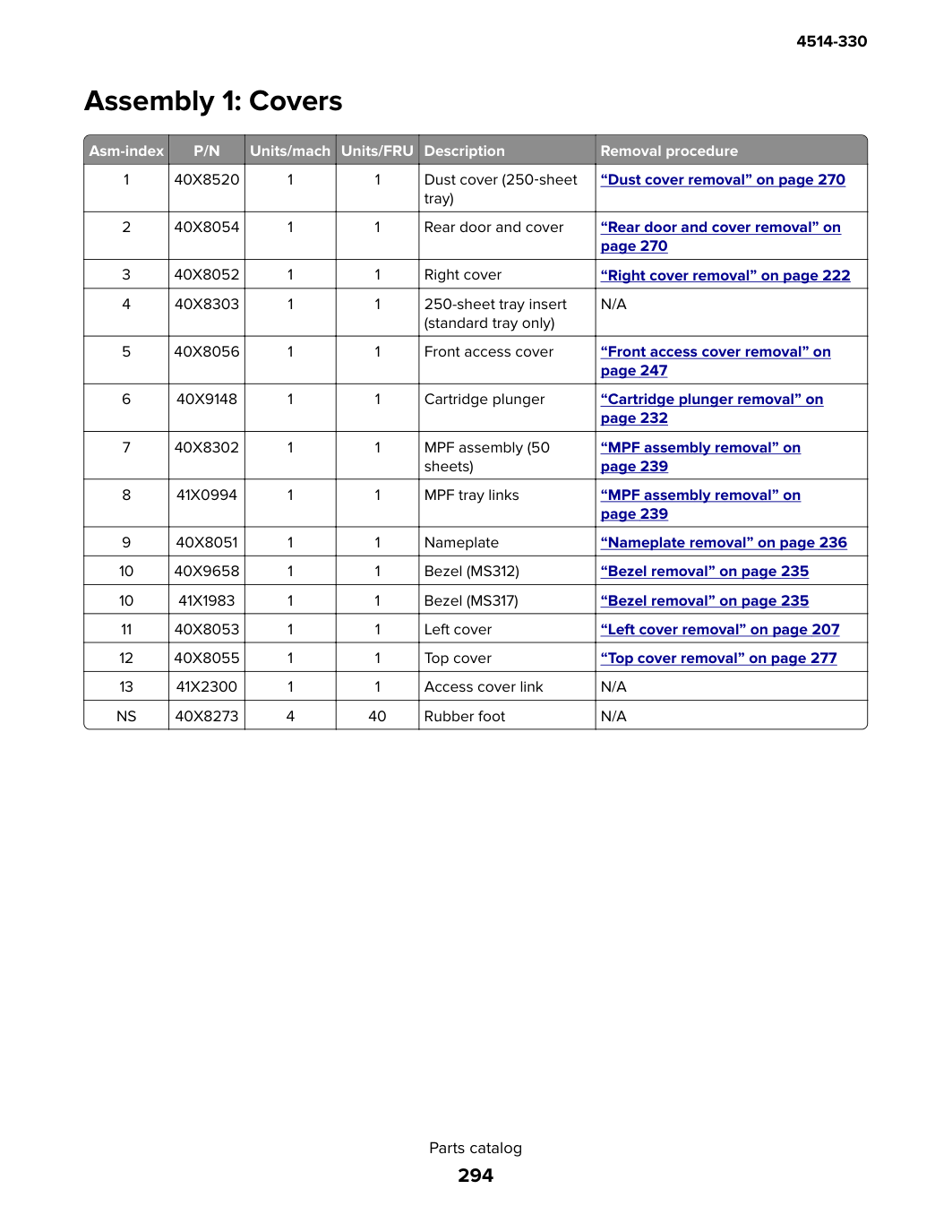

В каталоге запчастей используются следующие заголовки столбцов:

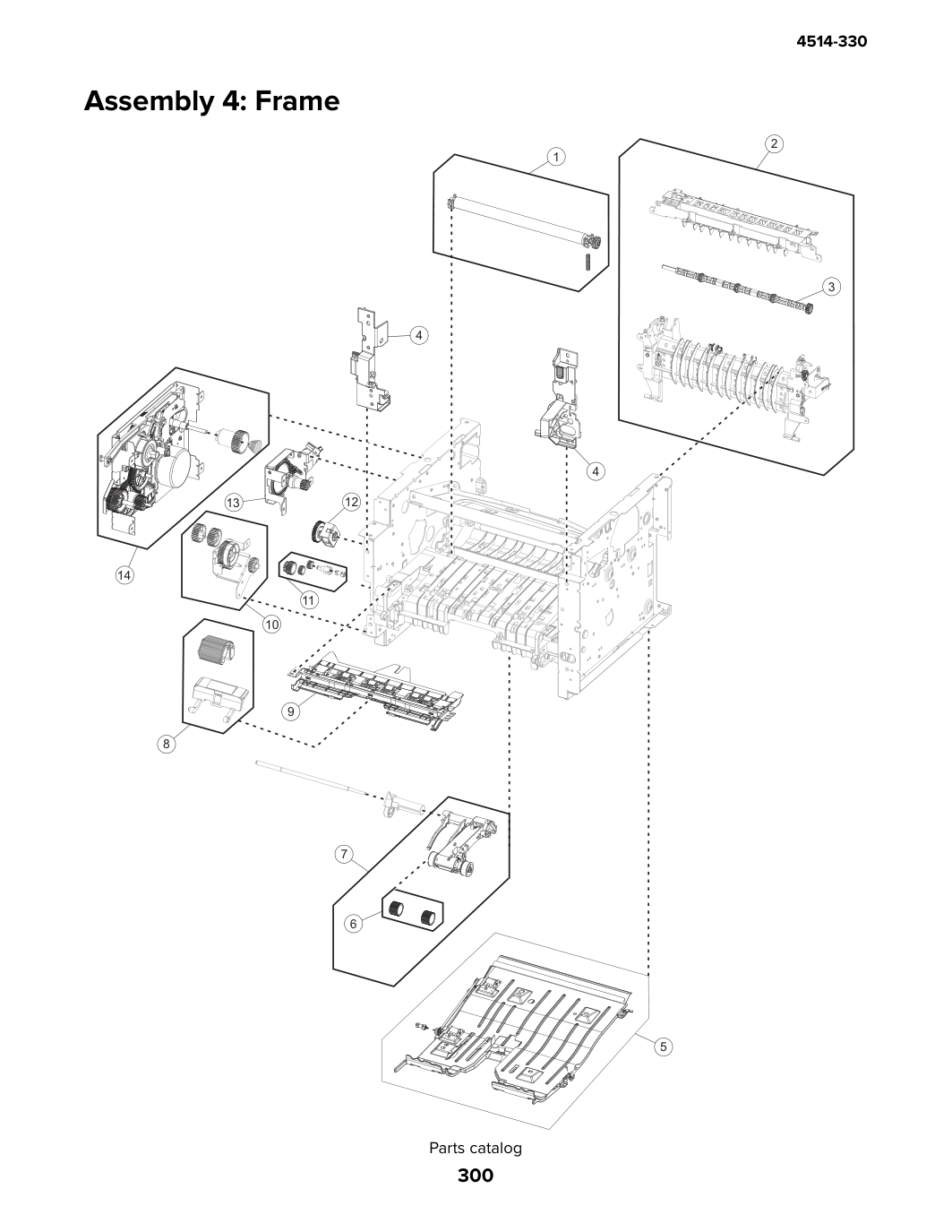

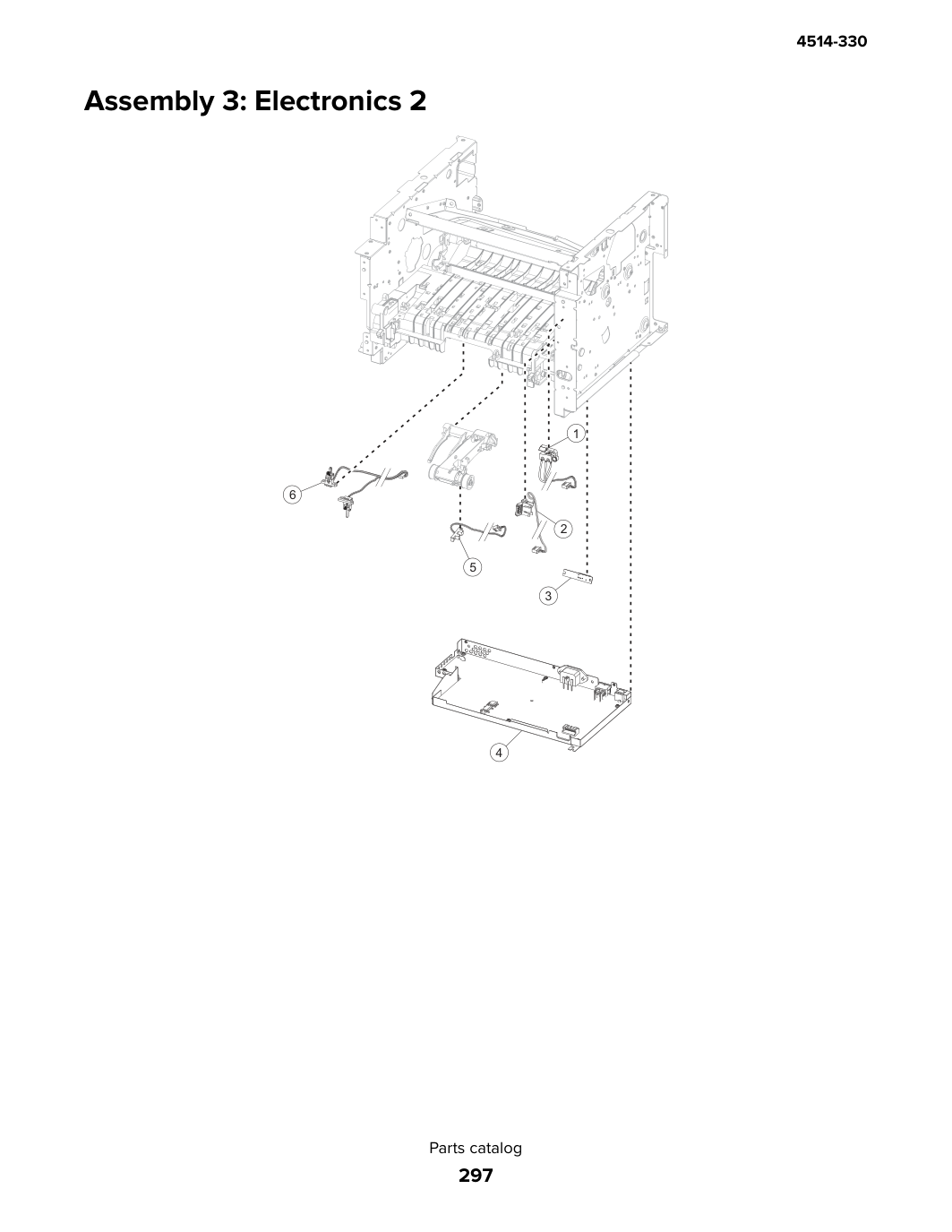

• Asm-index — Идентифицирует позицию на иллюстрации.
• Part number — Идентифицирует уникальный номер, соответствующий детали.
• Units/mach — Указывает количество единиц, фактически используемых в базовом аппарате или изделии.
• Units/FRU — Указывает количество единиц в конкретном FRU.
• Описание — краткое описание детали.
В каталоге запасных частей используются следующие сокращения:
• NS (not shown) в колонке Asm-index указывает, что деталь доступна для заказа, но не изображена на иллюстрации.
• PP (parts packet) в столбце Description указывает, что деталь входит в пакет запчастей.

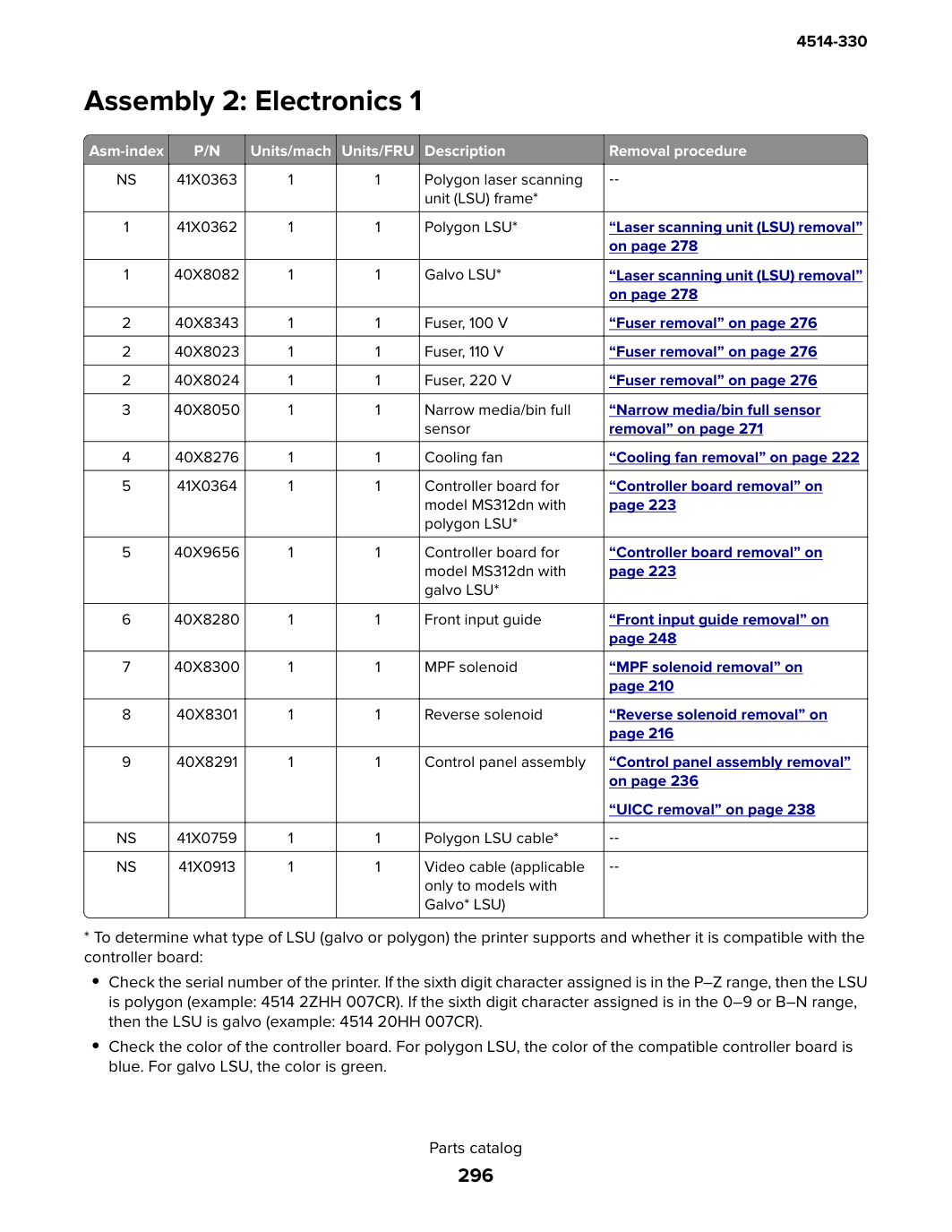

* Чтобы определить, какой тип LSU (galvo или polygon) поддерживает принтер и совместим ли он с контроллером:
• Проверьте серийный номер принтера. Если шестой символ находится в диапазоне P–Z, то LSU является polygon (пример: 4514 2ZHH 007CR). Если шестой символ находится в диапазоне 0–9 или B–N, то LSU является galvo (пример: 4514 20HH 007CR).
• Проверьте цвет контроллера. Для polygon LSU совместимый контроллер имеет синий цвет. Для galvo LSU цвет зеленый.
