ВНИМАНИЕ — ОПАСНОСТЬ ПОРАЖЕНИЯ: Для личной безопасности и во избежание повреждения принтера отключите кабель питания от розетки перед подключением или отключением любого кабеля, электронной платы или узла.
1 Этот принтер содержит различные типы памяти, способные хранить параметры устройства и сети, информацию из встроенных решений и данные пользователя. Типы памяти вместе с типами данных, хранящихся в каждом, описаны ниже.
• Энергозависимая память — это устройство использует стандартное оперативное запоминающее устройство (RAM) для временного буферирования данных пользователя во время простых заданий печати и копирования.
• Энергонезависимая память — это устройство может использовать две формы энергонезависимой памяти: EEPROM и NAND (флэш-память). Оба типа используются для хранения операционной системы, параметров устройства, информации о сети, параметров сканера и закладок, а также встроенных решений.
• Память жесткого диска — некоторые устройства имеют установленный жесткий диск. Жесткий диск принтера разработан для функциональности, специфичной для устройства, и не может использоваться для долгосрочного хранения данных, не связанных с печатью.
Жесткий диск не обеспечивает возможность для пользователей извлекать информацию, создавать папки, создавать диски или сетевые общие папки или передавать информацию FTP непосредственно с клиентского устройства. Жесткий диск может сохранять буферизованные данные пользователя из сложных заданий печати, а также данные форм и шрифтов.
Для стирания энергозависимой памяти выключите принтер.
Для стирания энергонезависимой памяти см. пункт меню в разделе «Меню конфигурации» на странице 164.
Для стирания жесткого диска принтера см. пункт меню в разделе «Меню конфигурации» на странице 164.
Следующие компоненты способны хранить память:
Примечание: Панель управления принтером и плата контроллера содержат NVRAM.
2 После извлечения старой детали она должна быть возвращена вашему следующему уровню поддержки.
Многие электронные изделия содержат детали, чувствительные к электростатическому разряду (ESD). Для предотвращения повреждения деталей, чувствительных к ESD, следуйте этим инструкциям в дополнение ко всем обычным мерам предосторожности, таким как отключение питания перед снятием логических плат:
• Храните компонент, чувствительный к ESD, в его оригинальной упаковке (специальном "ESD пакете") до установки компонента в аппарат.
• Делайте как можно более минимальные движения телом, чтобы предотвратить увеличение статического электричества от волокон одежды, ковров и мебели.
• Наденьте антистатический браслет на запястье. Подключите браслет к заземляющей точке аппарата. Это разряжает любое статическое электричество вашего тела на аппарат.
• Держите компонент, чувствительный к ESD, за край разъема (крышку); не трогайте его контакты. При снятии съемного модуля используйте правильный инструмент.
• Не кладите деталь, чувствительную к ЭСР, на крышку машины или металлический стол; если вам нужно положить деталь, чувствительную к ЭСР, по какой-либо причине, сначала поместите ее в специальный пакет.
• Крышки машины и металлические столы являются электрическими заземлениями. Они увеличивают риск повреждения, поскольку создают путь разряда от вашего тела через деталь, чувствительную к ЭСР. (Крупные металлические предметы могут быть путями разряда без заземления.) • Предотвратите случайное касание деталей, чувствительных к ЭСР, другим персоналом. Устанавливайте крышки машины, когда вы не работаете с машиной, и не кладите незащищенные детали, чувствительные к ЭСР, на стол.
• По возможности храните все компоненты, чувствительные к ESD, в заземленном металлическом шкафу (корпусе).
• Будьте особенно осторожны при работе с деталями, чувствительными к ЭСР, когда используется отопление в холодную погоду, поскольку низкая влажность увеличивает статическое электричество.
Эту процедуру следует выполнять только в случае отказа как платы контроллера, так и панели управления. Если требуется заменить только один из ремонтируемых узлов, следуйте процедуре запуска, описанной в процедуре снятия узла.
ВНИМАНИЕ — РИСК ТРАВМЫ: литиевая батарея в этом изделии не предназначена для замены.
Существует опасность взрыва при неправильной замене литиевой батареи. Не перезаряжайте, не разбирайте и не сжигайте литиевую батарею. Утилизируйте использованные литиевые батареи в соответствии с инструкциями производителя и местными нормативными актами.
Предупреждение—Возможное повреждение: Если панель управления и плата контроллера заменяются одновременно, замените детали в указанном порядке, чтобы избежать повреждения машины.
1 Сначала замените плату контроллера.
Примечание: Не устанавливайте новую панель управления и плату контроллера в машину одновременно.
2 После установки новой платы контроллера и перед установкой новой панели управления запустите принтер в режим диагностики.
3 После завершения запуска принтера выключите принтер и замените панель управления.
Примечание: Если дисплей панели управления вышел из строя, цикл запуска принтера завершен, когда двигатель привода и вентиляторы отключены, и машина находится в тишине.
4 После установки новой панели управления запустите принтер в режим диагностики и позвольте принтеру пройти полный цикл запуска и перейти дисплею в состояние Ready.
5 Если проблемы сохраняются, оставьте новую панель управления в машине, установите старую плату контроллера обратно в машину и запустите ее. После запуска машины выключите машину и установите новую плату контроллера. После установки новой платы контроллера перезагрузите машину и позвольте ей пройти цикл запуска.
По завершении этой процедуры не требуется настраивать какие-либо параметры.
Если указанная процедура не помогла, свяжитесь с центром технической поддержки для получения дальнейших инструкций.
Восстановление конфигурации принтера после замены платы контроллера Восстановите принтер на правильную конфигурацию, чтобы завершить замену. Используйте Service Restore Tool для загрузки пакета программного обеспечения, а затем прошейте параметры и встроенные решения принтера.
Примечание: Пакет программного обеспечения содержит последнюю версию прошивки, приложений и лицензий программного обеспечения из Lexmark Virtual Solutions Center (VSC). Прошивка принтера может быть на другом уровне, чем тот, который использовался до замены платы контроллера.
Использование Service Restore Tool 1 Перейдите на https://cdp.lexmark.com/service-restore-tool/, чтобы получить доступ к инструменту.
2 Войдите, используя учётные данные Lexmark или партнёра.
Если вход не удался, обратитесь в следующий уровень поддержки.
3 Введите серийный номер принтера и отправьте информацию.
Примечание: Убедитесь, что серийный номер, отображаемый на экране проверки, правильный.
Примечание: Убедитесь, что серийный номер в zip-файле совпадает с серийным номером восстанавливаемого принтера.
5 Распакуйте содержимое zip-файла, откройте файл Readme и следуйте инструкциям в файле.
• Выполните инструкции установки из файла Readme в точном порядке, указанном в нем. Перезагружайте принтер только при указании в файле.
• Дополнительную информацию о прошивке загруженных файлов см. в разделе «Обновление прошивки принтера» на странице 177.
• Для загрузки файлов zip, распакованных с помощью Service Restore Tool, см. раздел «Восстановление решений, лицензий и параметров конфигурации» на странице 176.
6 После выполнения инструкций установки из файла Readme подтвердите у заказчика, что все приложения eSF установлены.
• Если вы не можете получить доступ к административным меню для проверки восстановления принтера, запросите права доступа у заказчика.
• Если после перезагрузки принтера появляется ошибка 10.00, обратитесь в следующий уровень поддержки.
Восстановление решений, лицензий и параметров конфигурации Для загрузки zip-файлов, извлечённых из Service Restore Tool, выполните следующее:
1 Откройте веб-браузер и введите IP-адрес принтера.
2 Перейдите в Settings > Configuration Files (Параметры > Файлы конфигурации).
3 На вкладке Configuration File History (История файлов конфигурации) перейдите в Import > Choose File (Импорт > Выбрать файл).
4 Выберите zip-файл из расширенного пакета Service Restore Tool.
6 Повторите шаги 3–5 для других zip-файлов, включенных в расширенный zip-файл.
Обновление прошивки принтера Предупреждение—Потенциальное повреждение: Перед обновлением прошивки принтера попросите у следующего уровня поддержки правильный код. Использование неправильного уровня кода может повредить принтер.
Принтер должен находиться в готовом состоянии для обновления прошивки.
Этот параметр доступен только в моделях принтеров с портом USB на панели.
Убедитесь, что включены параметры Enable Drive и Update Code. Найти параметры можно в меню Flash drive в разделе Settings.
1 Вставьте флеш-накопитель в порт USB.
2 На главном экране перейдите в USB Menu: Print from USB > Accept or OK (Меню USB: Печать с USB > Принять или OK).
3 Выберите файл для прошивки.
Примечание: Не выключайте принтер во время обновления.
Использование протокола передачи файлов (FTP) Убедитесь, что принтер находится в готовом состоянии перед прошивкой.
• На главном экране • В разделе TCP/IP меню Network/Ports 3 Из командной строки сетевого компьютера откройте сеанс FTP на IP-адрес принтера.
4 Используйте команду PUT для размещения файла прошивки на принтере.
Принтер выполняет последовательность POR и завершает сеанс FTP.
5 Повторите шаги 2–4 для других файлов.
Использование встроенного веб-сервера Убедитесь, что принтер находится в готовом состоянии перед прошивкой.
1 Откройте веб-браузер и введите IP-адрес принтера.
2 На главной странице перейдите в Configuration > Update Firmware.
Принтер выполняет последовательность POR и завершает сеанс FTP.
4 Повторите шаги 2–4 для других файлов.

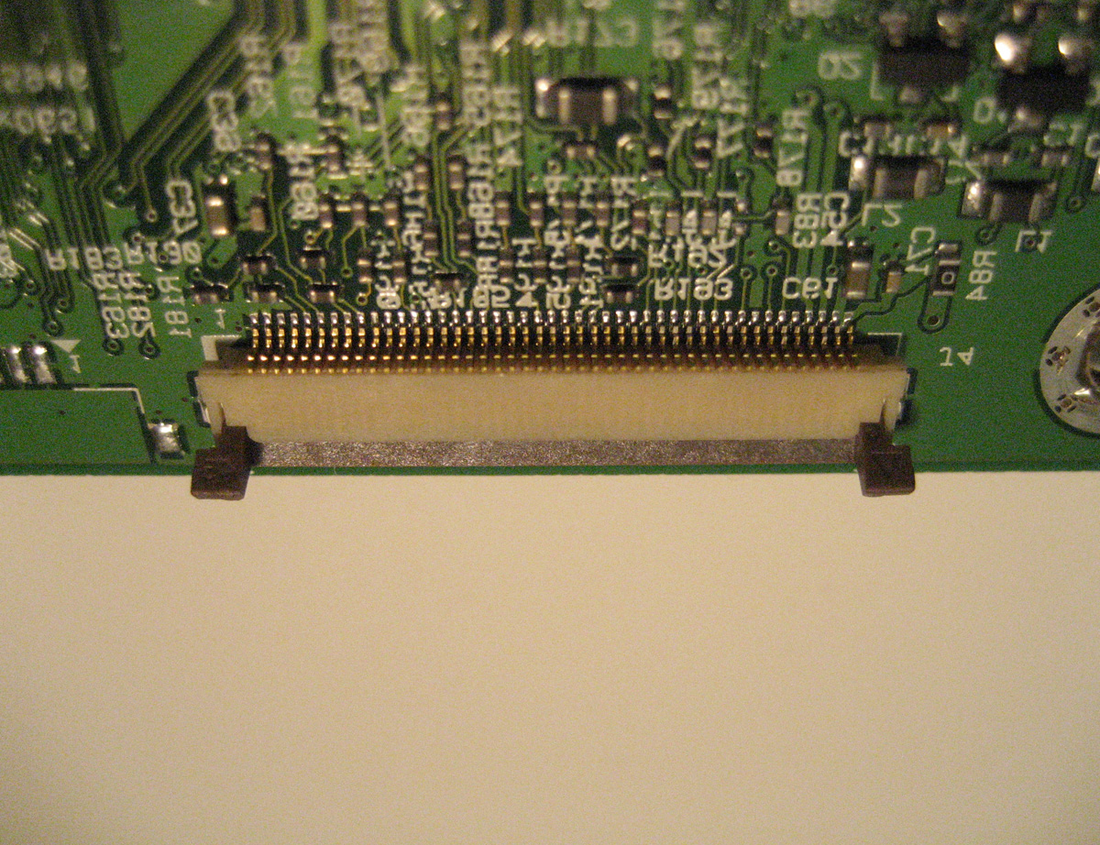

На платах и картах, используемых в этом принтере, установлены разъемы Zero Insertion Force (ZIF). Перед вставкой или извлечением кабеля из этих разъемов прочитайте весь раздел. Будьте предельно осторожны, чтобы не повредить разъем или кабель при вставке или извлечении кабеля.
Предупреждение — возможное повреждение: не вставляйте кабель так, чтобы контакты были обращены к запирающему актуатору.
Контакты всегда обращены в сторону от актуатора.
Внимание—Возможное повреждение: Не вставляйте кабель по диагонали в разъем ZIF. Это может привести к повреждению контактов кабеля.
Предупреждение — возможное повреждение: избегайте использования ногтя или острого предмета для открытия запирающего механизма. Это может повредить кабель.
Предупреждение — возможное повреждение: избегайте давления на кабель при открытии запирающего механизма. Это также может повредить кабель.

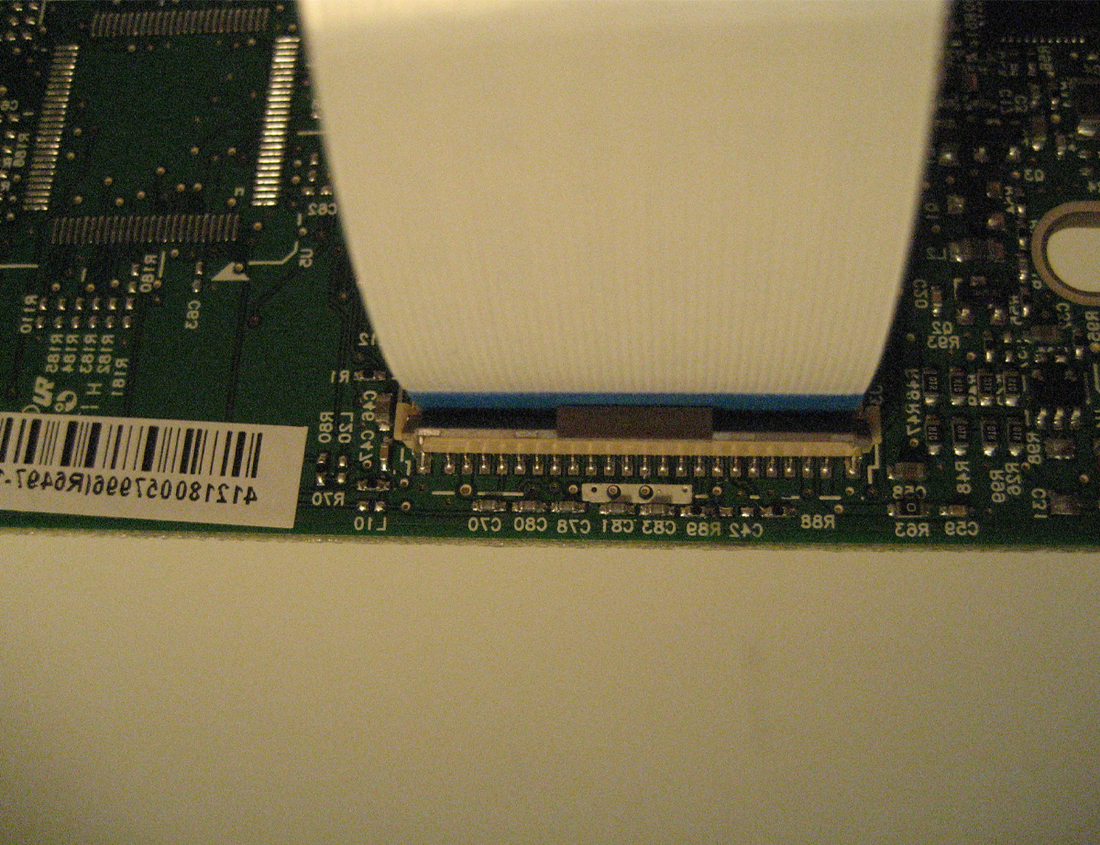

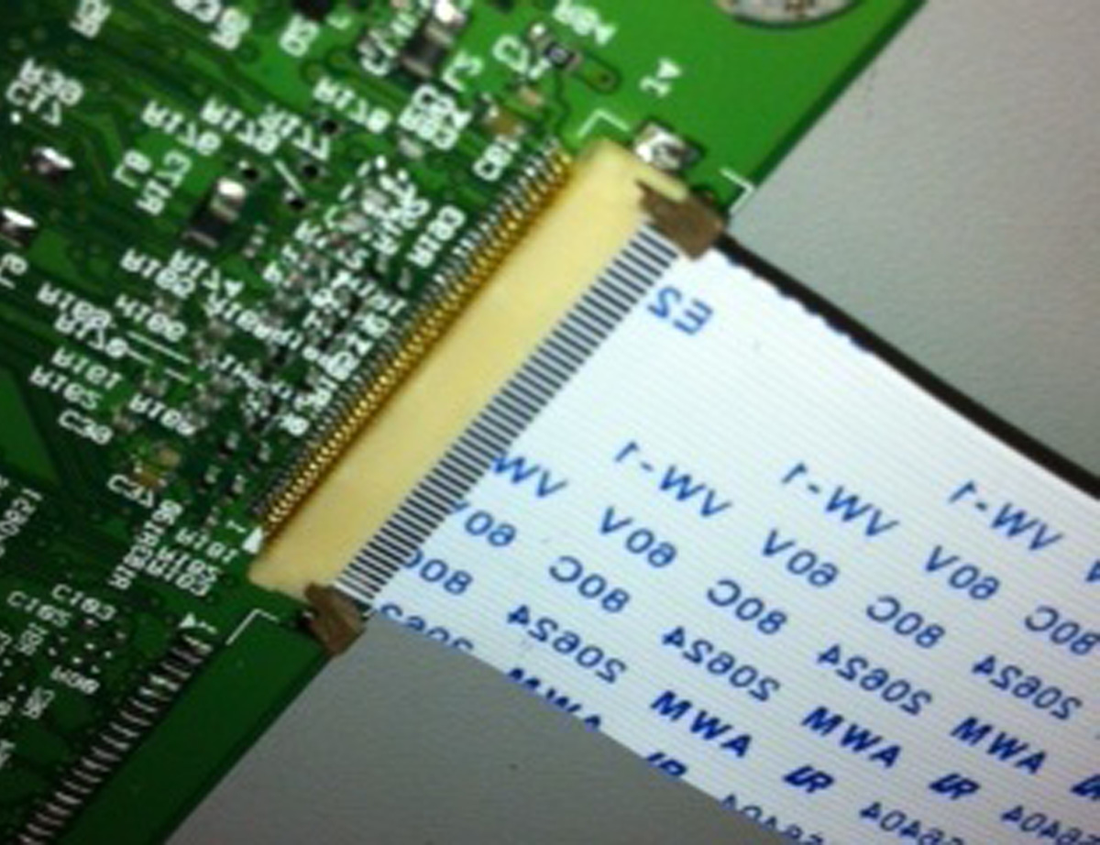

Это типы разъемов ZIF, используемые в этом принтере:

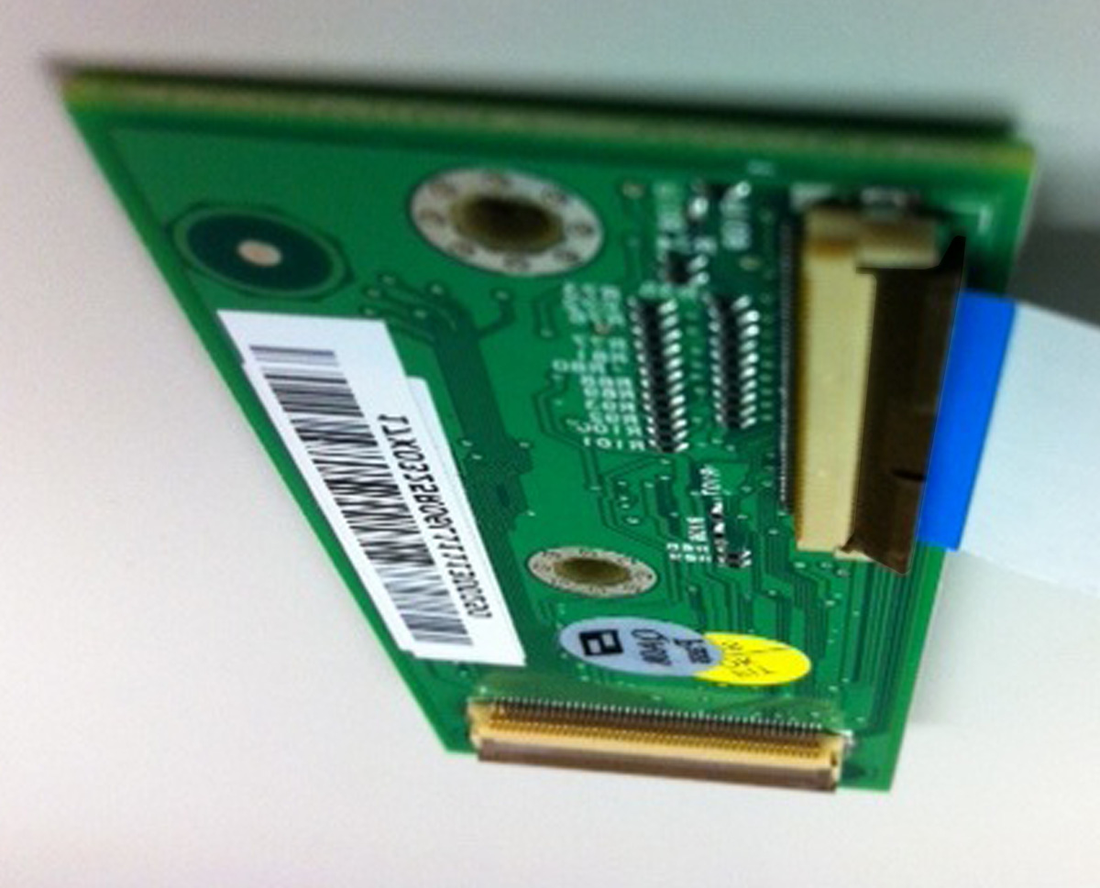

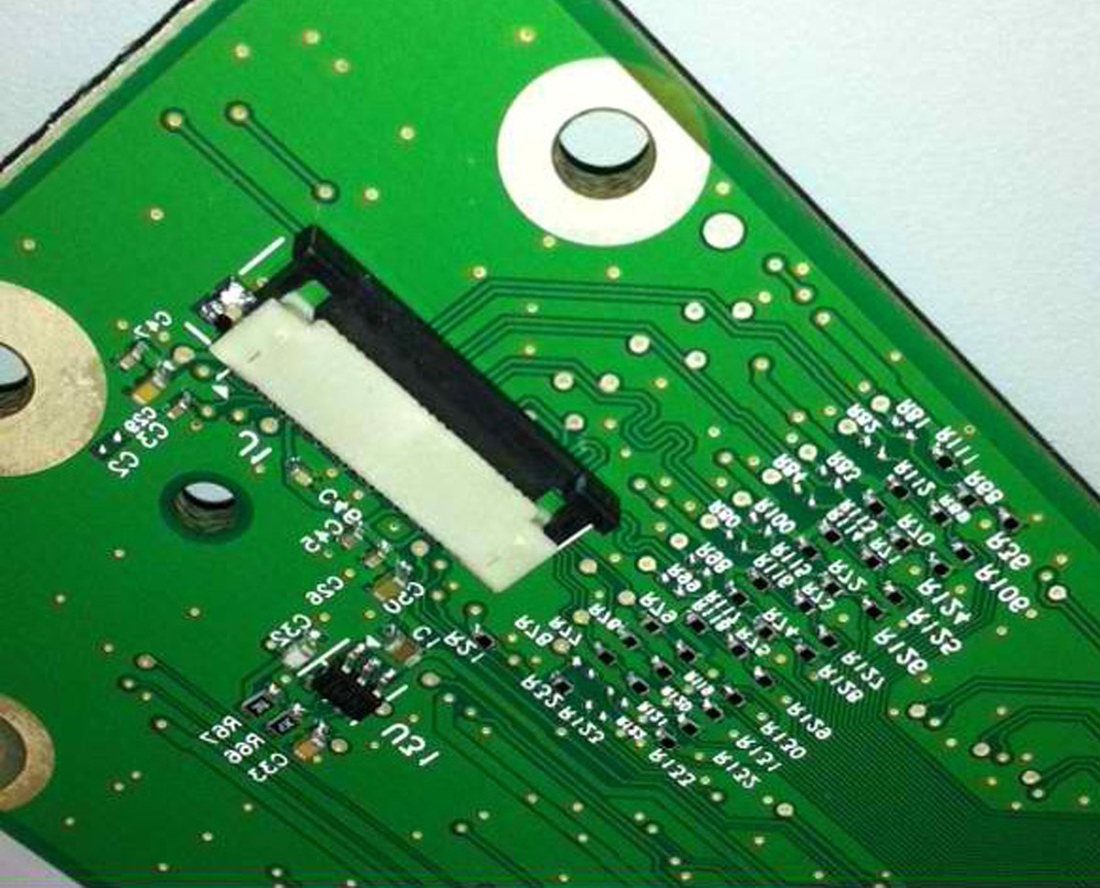

Данный FRU содержит горизонтальный верхний контактный кабельный разъем. Прочитайте инструкции перед тем, как приступить к работе.
Горизонтальный верхний контактный разъем использует запирающий актуатор откидного типа для фиксации ленточного кабеля в разъеме с нулевым усилием вставки (ZIF). Кабель вставляется горизонтально в разъем.
Внимание—Возможное повреждение: При открытии или закрытии этого типа актуатора осторожно поднимите или закройте две лапки, расположенные на каждом конце актуатора. Обе лапки должны перемещаться одновременно. Не закрывайте актуатор из центра актуатора.
Извлечение кабеля из горизонтального верхнего контактного разъема 1 Поместите палец на каждый конец запирающего актуатора и затем плавно поднимите актуатор в разблокированное положение.
2 Выньте кабель из разъема.
Вставка кабеля в горизонтальный верхний контактный разъем 1 При установке кабеля проверьте запирающий актуатор, чтобы убедиться, что он находится в разблокированном положении. Язычки на концах актуатора вертикальны, когда актуатор разблокирован.
2 Вставьте кабель контактами вверх. Вставьте кабель поверх актуатора.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
3 Поверните запирающий актуатор в заблокированное положение. Кабель не должен двигаться во время выполнения этого шага.
Если кабель движется, откройте актуатор, переместите кабель и затем закройте актуатор в нижнее положение.

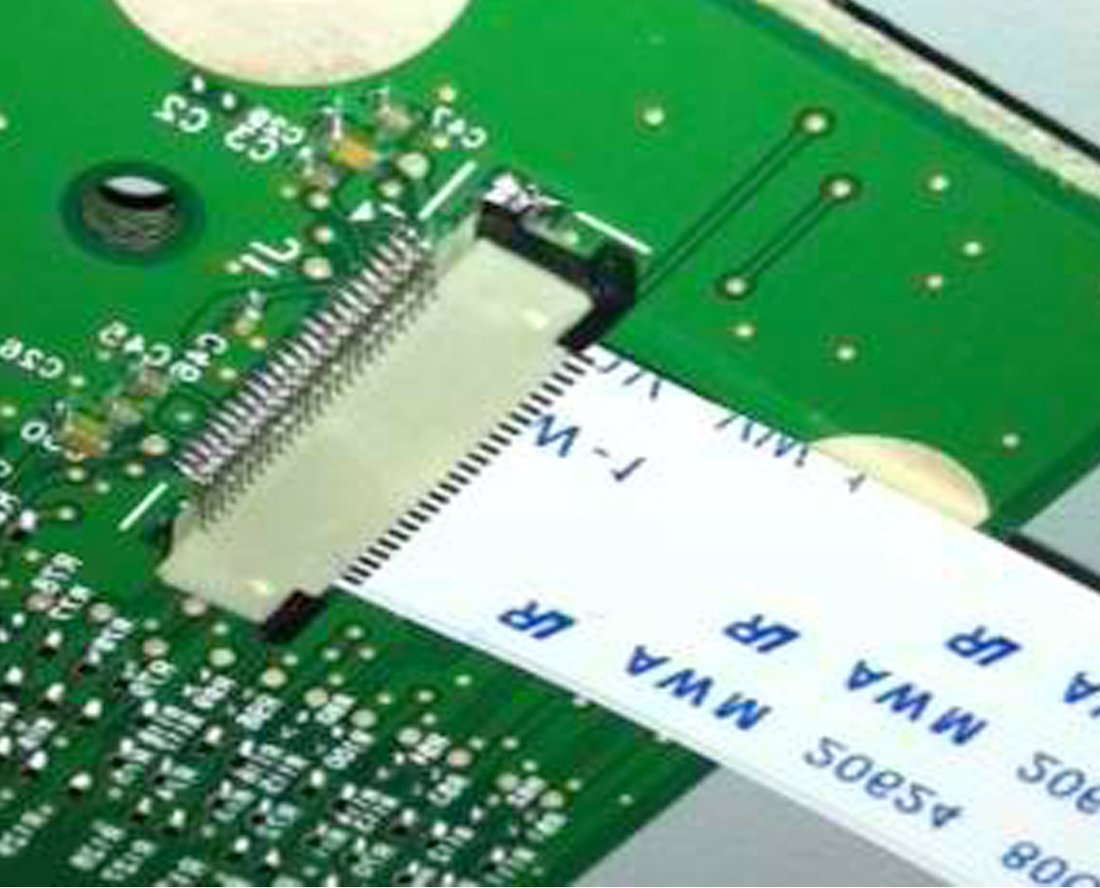

Данный FRU содержит горизонтальный нижний контактный кабельный разъем. Прочитайте инструкции перед тем, как приступить к работе.
Горизонтальный нижний контактный разъем использует запирающий актуатор откидного типа для фиксации ленточного кабеля в разъеме с нулевым усилием вставки (ZIF). Кабель вставляется горизонтально в разъем.
Предупреждение — возможное повреждение: при открытии или закрытии этого типа актуатора плавно поднимите центр актуатора пальцем. Не используйте ноготь или отвертку для открытия актуатора. Это может повредить ленточный кабель. Не закрывайте актуатор за концы актуатора.
Извлечение кабеля из горизонтального нижнего контактного разъема 1 Поместите два пальца к каждому концу запирающего актуатора и затем плавно поднимите актуатор в разблокированное положение.
2 Выньте кабель из разъема.
Вставка кабеля в горизонтальный нижний контактный разъем 1 Проверьте актуатор, чтобы убедиться, что он находится в открытом положении.
2 Вставьте кабель в разъем ZIF контактами вниз и в сторону от запирающего актуатора. Кабель должен быть вставлен под актуатор.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
3 Поместите палец в середину актуатора и затем поверните запирающий актуатор в заблокированное положение.

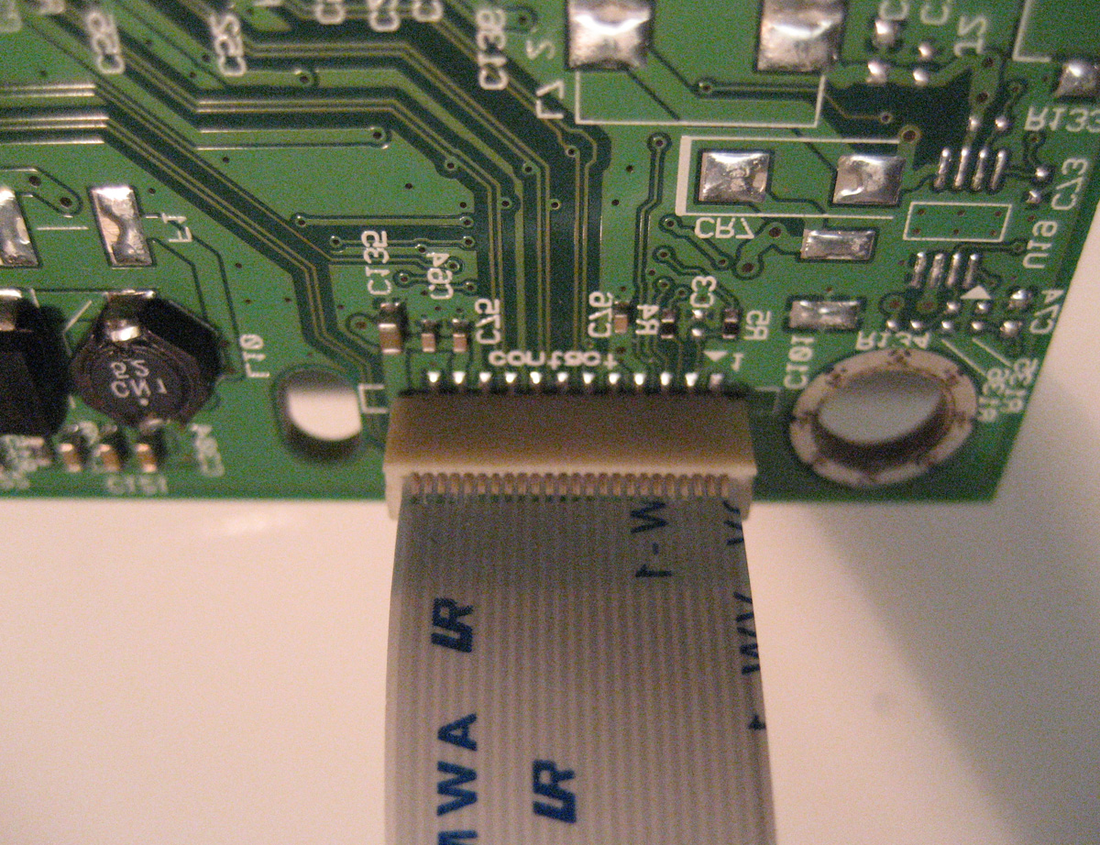

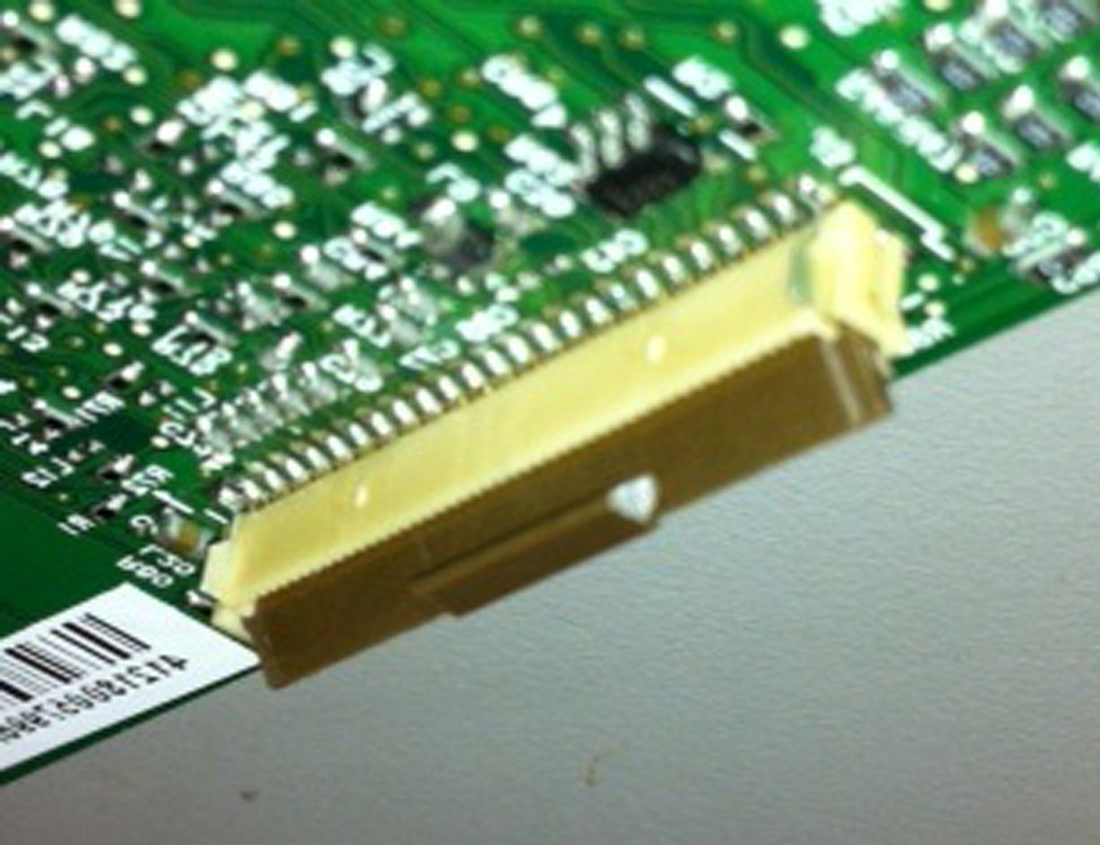

Вертикальный монтажный контактный разъем использует откидной актуатор блокировки для фиксации кабеля ленты в разъеме Zero Insertion Force (ZIF). Кабель вставляется вертикально в разъем.
Вертикальный монтажный контактный разъем использует запирающий актуатор откидного типа для фиксации ленточного кабеля в разъеме с нулевым усилием вставки (ZIF). Кабель вставляется вертикально в разъем.
Предупреждение — возможное повреждение: при открытии или закрытии этого типа актуатора плавно поднимите центр актуатора пальцем. Не используйте ноготь или отвертку для открытия актуатора. Это может повредить ленточный кабель. Не закрывайте актуатор за концы актуатора.
Извлечение кабеля из вертикального монтажного контактного разъема 1 Плавно поверните запирающий актуатор от центра актуатора в разблокированное положение.
2 Выньте кабель из разъема.
Вставка кабеля в вертикальный монтажный контактный разъем 1 При установке кабеля проверьте запирающий актуатор, чтобы убедиться, что он находится в открытом положении.
2 Вставьте кабель контактами в сторону от запирающего актуатора. Вставьте кабель поверх актуатора.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
3 Поверните запирающий актуатор в заблокированное положение, надавливая на оба конца актуатора. Кабель не должен двигаться при выполнении этого шага. Если кабель движется, откройте актуатор, переместите кабель и затем закройте актуатор в нижнее положение.
Горизонтальный скользящий контактный разъем использует скользящий актуатор блокировки для фиксации кабеля ленты в разъеме Zero Insertion Force (ZIF). Кабель вставляется горизонтально в разъем.
Внимание—Возможное повреждение: При открытии или закрытии этого типа актуатора осторожно нажимайте или тяните две лапки, расположенные на каждом конце актуатора. Не закрывайте актуатор из центра актуатора.
Предупреждение — возможное повреждение: при открытии или закрытии этого типа актуатора плавно нажимайте или тяните два язычка, расположенные на каждом конце актуатора. Не закрывайте актуатор из центра актуатора. Не используйте отвертку для открытия или закрытия актуатора. Может произойти повреждение кабеля или разъема.
Извлечение кабеля из горизонтального скользящего контактного разъема 1 Одновременно сдвиньте два язычка, расположенные на концах запирающего актуатора, в сторону от разъема.
2 Выньте кабель из разъема.
Вставка кабеля в горизонтальный скользящий контактный разъем 1 При установке кабеля проверьте запирающий актуатор, чтобы убедиться, что он находится в открытом положении. Если вы открываете разъем, потяните оба концевых язычка с равным усилием, чтобы избежать поломки разъема.
2 Вставьте кабель контактами в сторону от запирающего актуатора. Вставьте кабель поверх актуатора.
3 Сдвиньте запирающий актуатор в сторону разъема, фиксируя кабель на месте. Кабель не должен двигаться при выполнении этого шага. Если кабель движется, откройте актуатор, переместите кабель и затем закройте актуатор в нижнее положение.

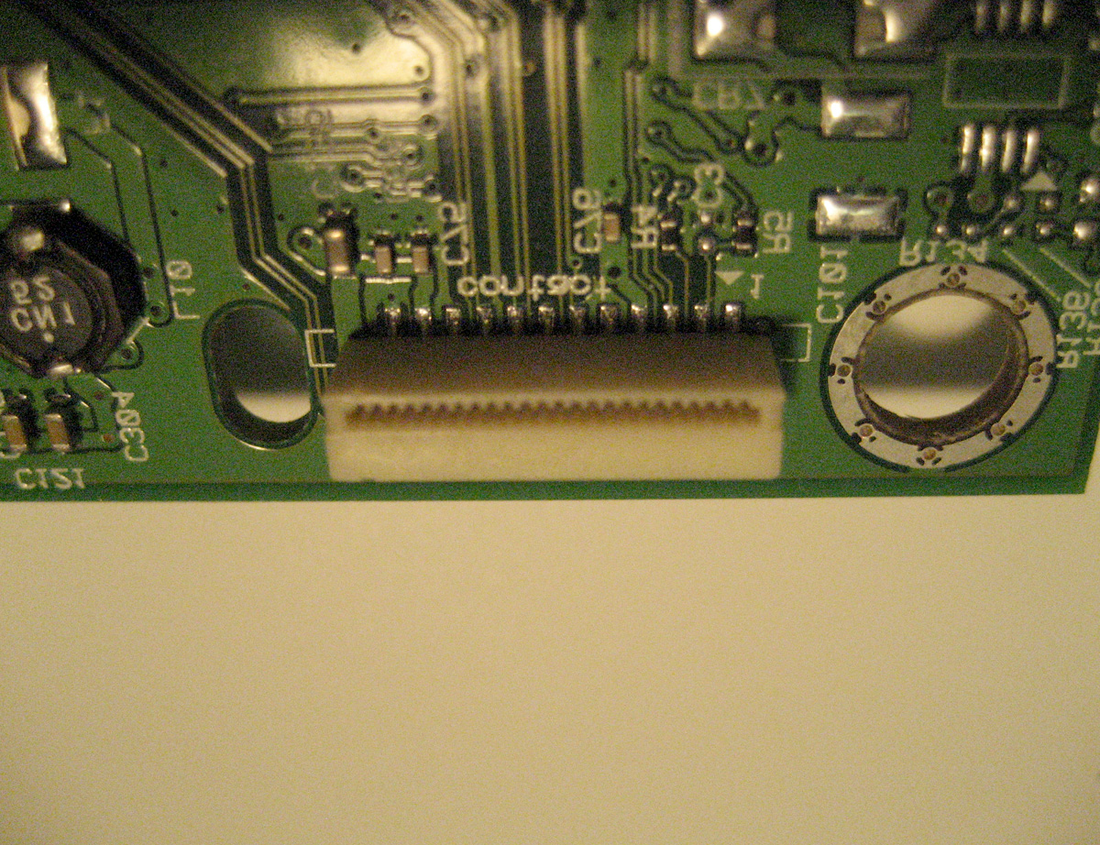

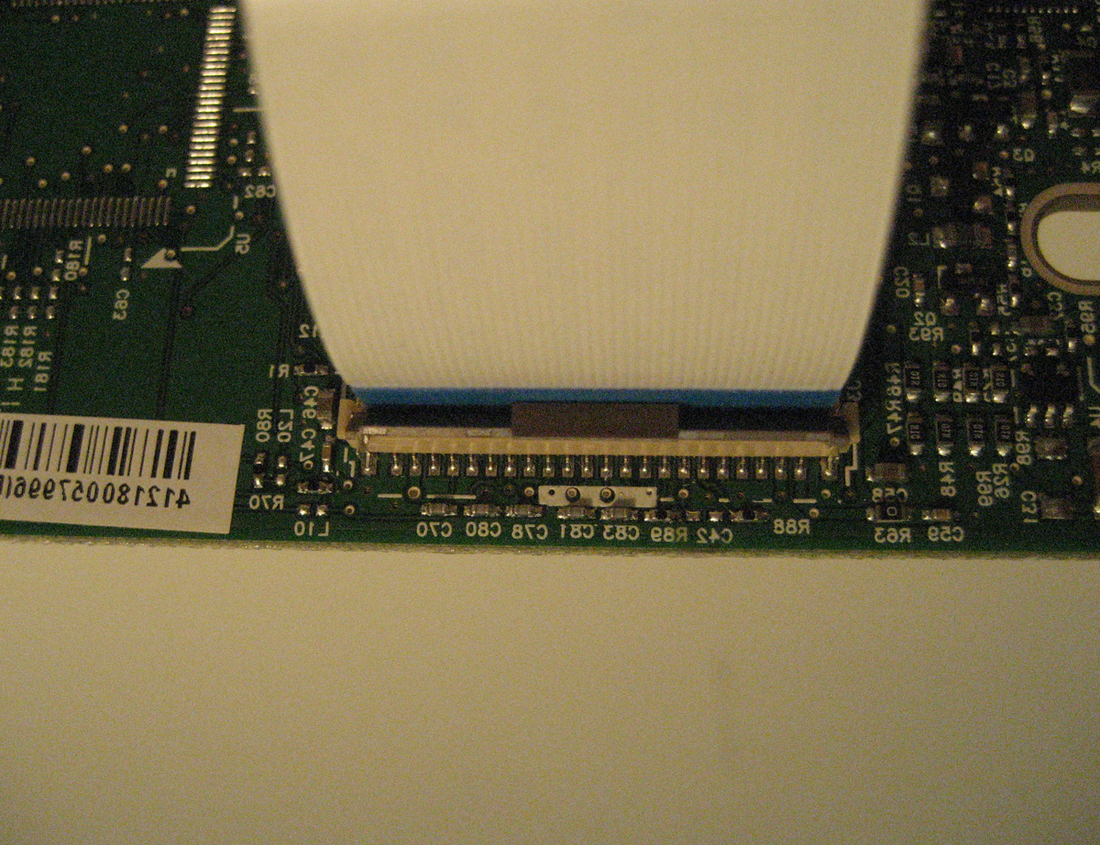

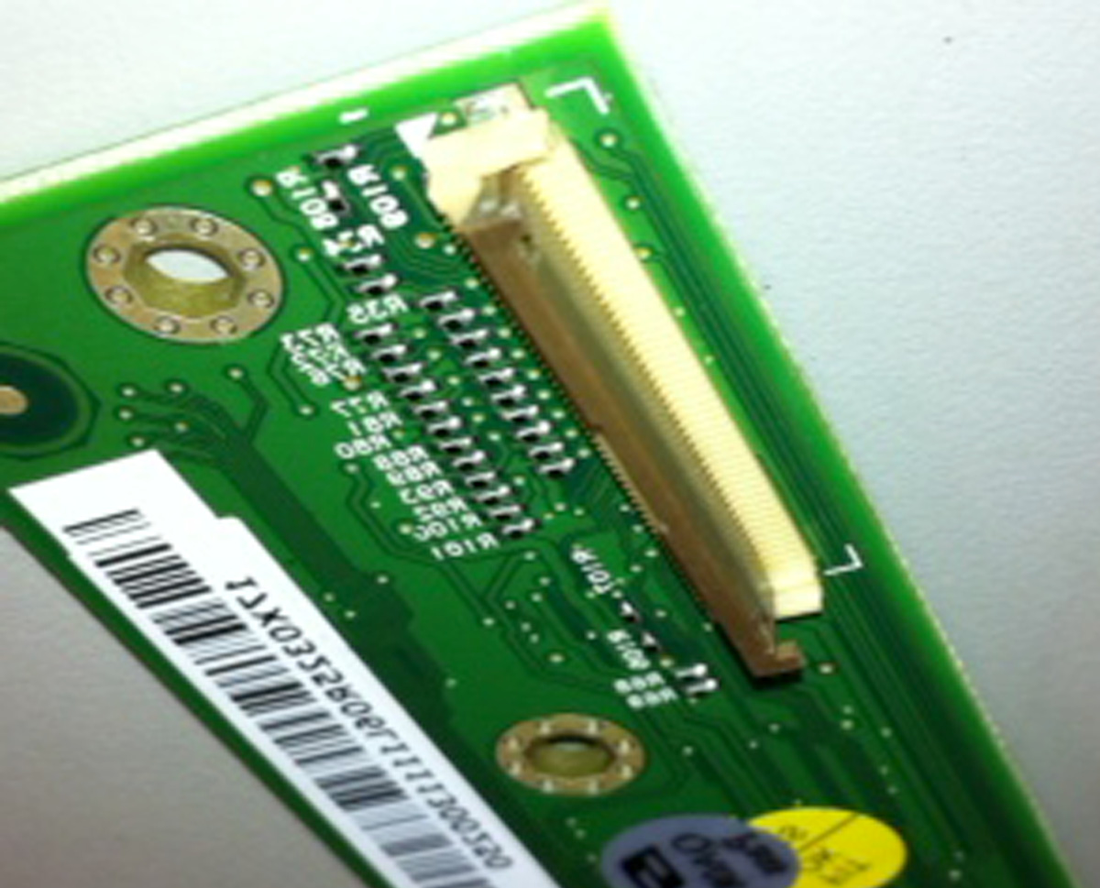

Этот FRU содержит разъем Low Insertion Force (LIF). Перед выполнением прочитайте инструкции.
Предупреждение—Возможное повреждение: При установке кабеля в разъем LIF соблюдайте осторожность, чтобы избежать изгибания краев кабелей и повреждения контактов на кабелях.
Вставка кабеля в разъем LIF 1 Глядя на разъем, обратите внимание на то, с какой стороны расположены контакты. На многих платах будет напечатано слово «contacts» (контакты) для указания стороны LIF с контактами. При взгляде на плату обратите внимание, что контакты от платы к разъему расположены на стороне разъема с контактами.
2 Вставьте кабель прямо в разъем.
Примечание: Убедитесь, что кабель установлен прямо в разъем. Если кабель установлен неправильно, могут возникнуть сбои.
Печатающая головка должна быть правильно позиционирована после извлечения. Отметь место расположения старой печатающей головки на раме принтера острым карандашом или небольшой плоской отверткой. Выровняй новую печатающую головку относительно положения старой головки.
Примечание: перекос вызывается прохождением листа через принтер при неправильном выравнивании. Все изображение повернуто относительно краев листа. Однако механическое неправильное выравнивание печатающей головки вызывает отображение горизонтальных линий в виде перекоса, тогда как вертикальные линии остаются параллельными вертикальным краям. Нет регулировок перекоса. Проверьте износ шин подачи, засорение пути подачи бумаги, правильность установки термоузла и соответствие направляющих лотков носителю.
перекос Смещение печатающей головки Для регулировки печатающей головки:
1 Войдите в меню Диагностика и напечатайте страницу быстрого теста:
сразу же после подачи бумаги, чтобы избежать печати дополнительных страниц.
2 Сложите напечатанную тестовую страницу с левой стороны так, чтобы несколько миллиметров линий сетки обернулись вокруг внешней части сгиба.
3 Сделайте второй вертикальный сгиб рядом с центром так, чтобы верхний левый край совпадал с верхним правым краем.
4 Если линии сетки правого клапана выравниваются ниже соответствующих линий на левом клапане, отрегулируйте печатающую головку по часовой стрелке относительно принтера и перепроверьте. Если линии сетки левого клапана выравниваются ниже соответствующих линий правой стороны, отрегулируйте печатающую головку против часовой стрелки.
5 Распечатай еще раз страницу Quick test и проверь, требуются ли дальнейшие регулировки.
6 После получения правильно отрегулированного изображения на бумаге затяните все винты.
При замене узлов помните следующие советы:
• Некоторые процедуры извлечения требуют снятия кабельных стяжек. Ты должен заменить кабельные стяжки при сборке, чтобы избежать защемления проводов, перекрытия пути подачи бумаги или ограничения механического движения.
• Извлеки картриджи тонера, узел формирования изображения и лоток для бумаги перед извлечением других деталей принтера. Узел формирования изображения следует осторожно поместить на чистую, гладкую и ровную поверхность. Его также необходимо защитить от света при нахождении вне устройства.
• Отсоедини все внешние кабели от принтера, чтобы предотвратить возможное повреждение при обслуживании.
• Если не указано иное, переустанови детали в обратном порядке их снятия.
• При переустановке детали, закрепленной несколькими винтами, начни все винты перед окончательным затягиванием.

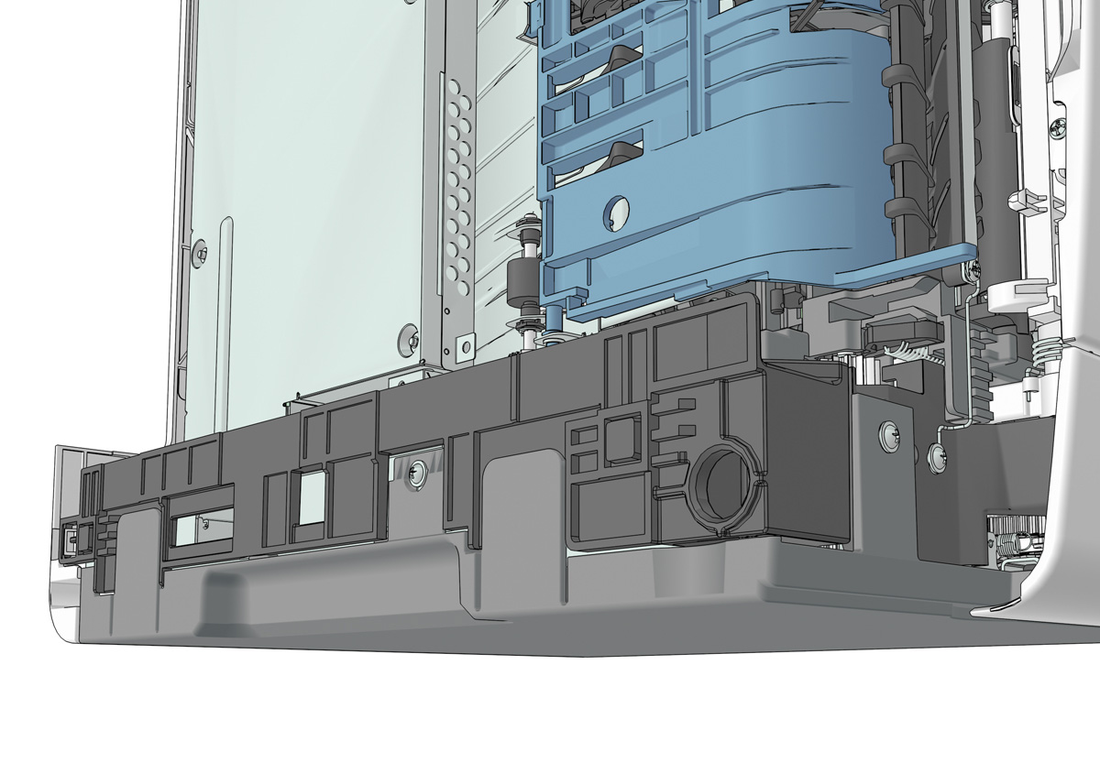

1 Установи принтер так, чтобы он лежал на правой стороне.
3 Извлеки два винта (A), крепящих левую крышку.
4 Отпусти защёлки и поднимите левую крышку вверх для её снятия.
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.

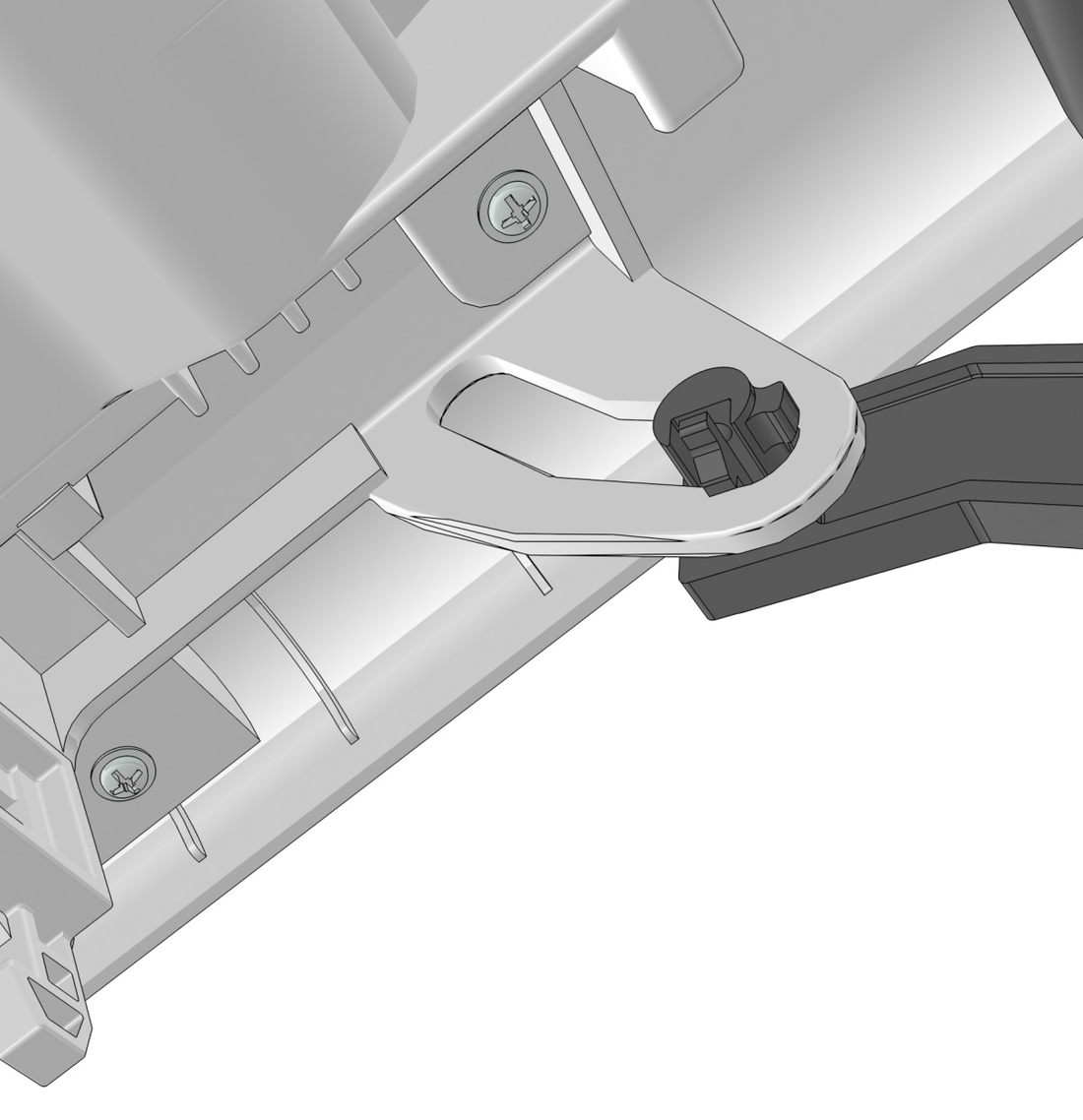

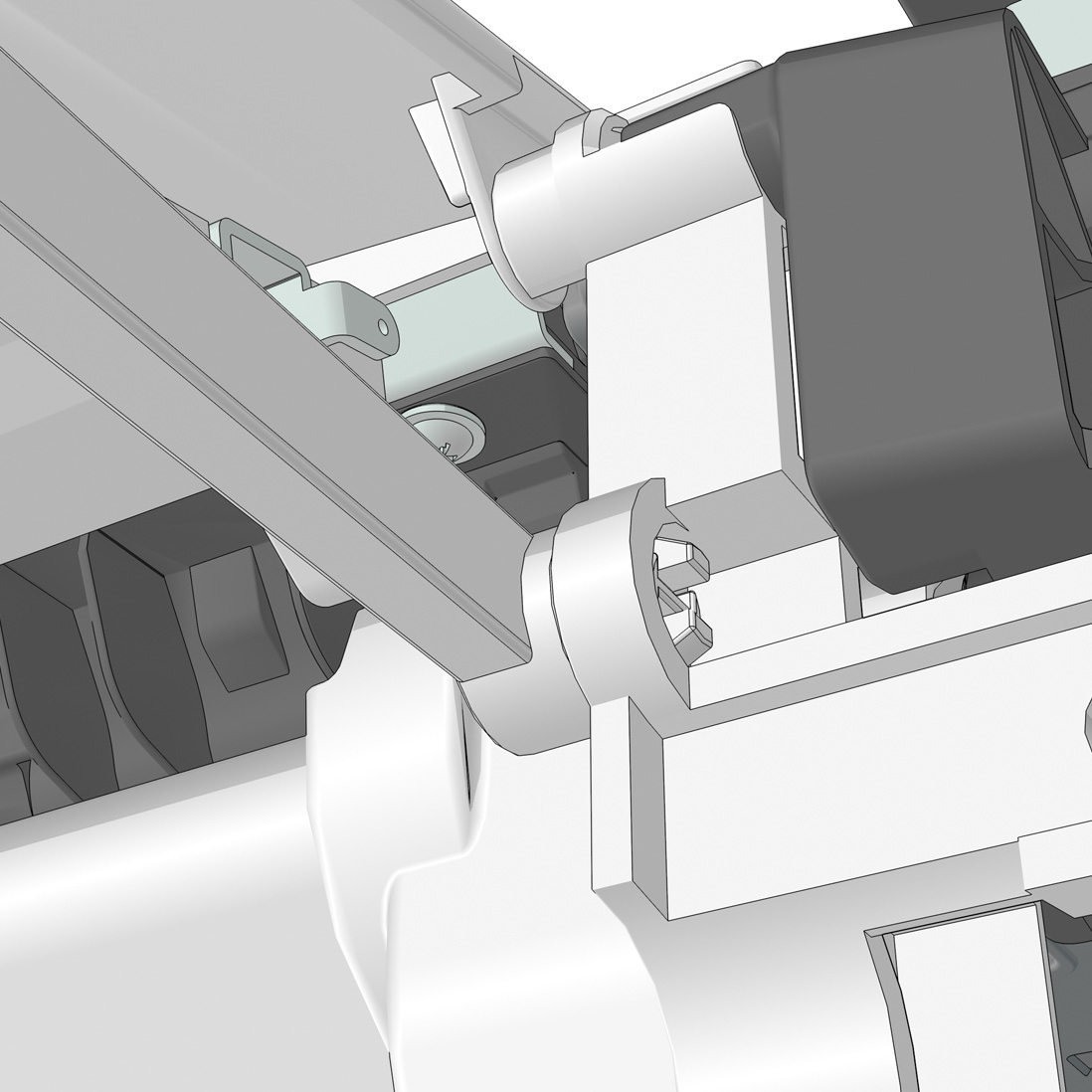

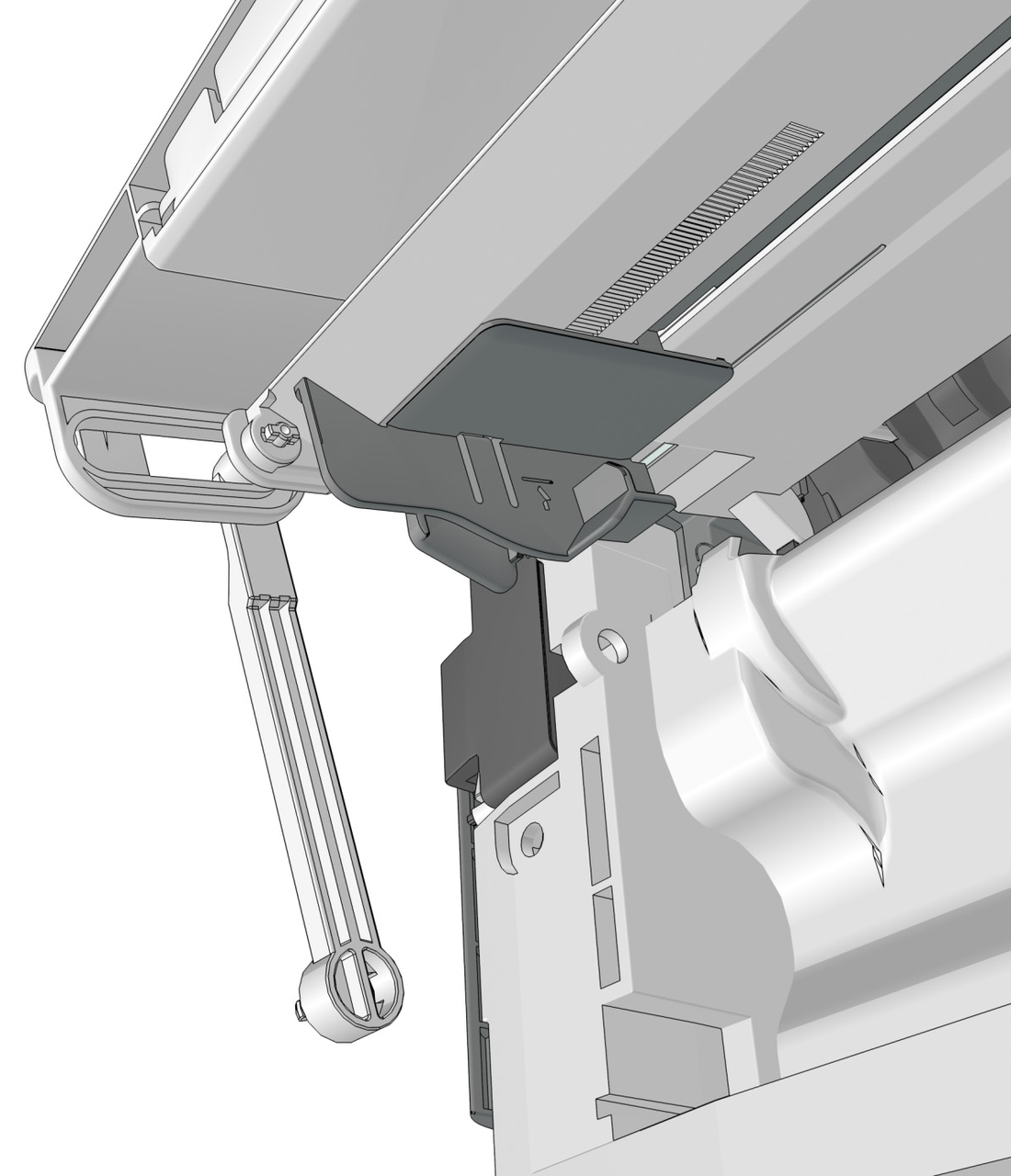

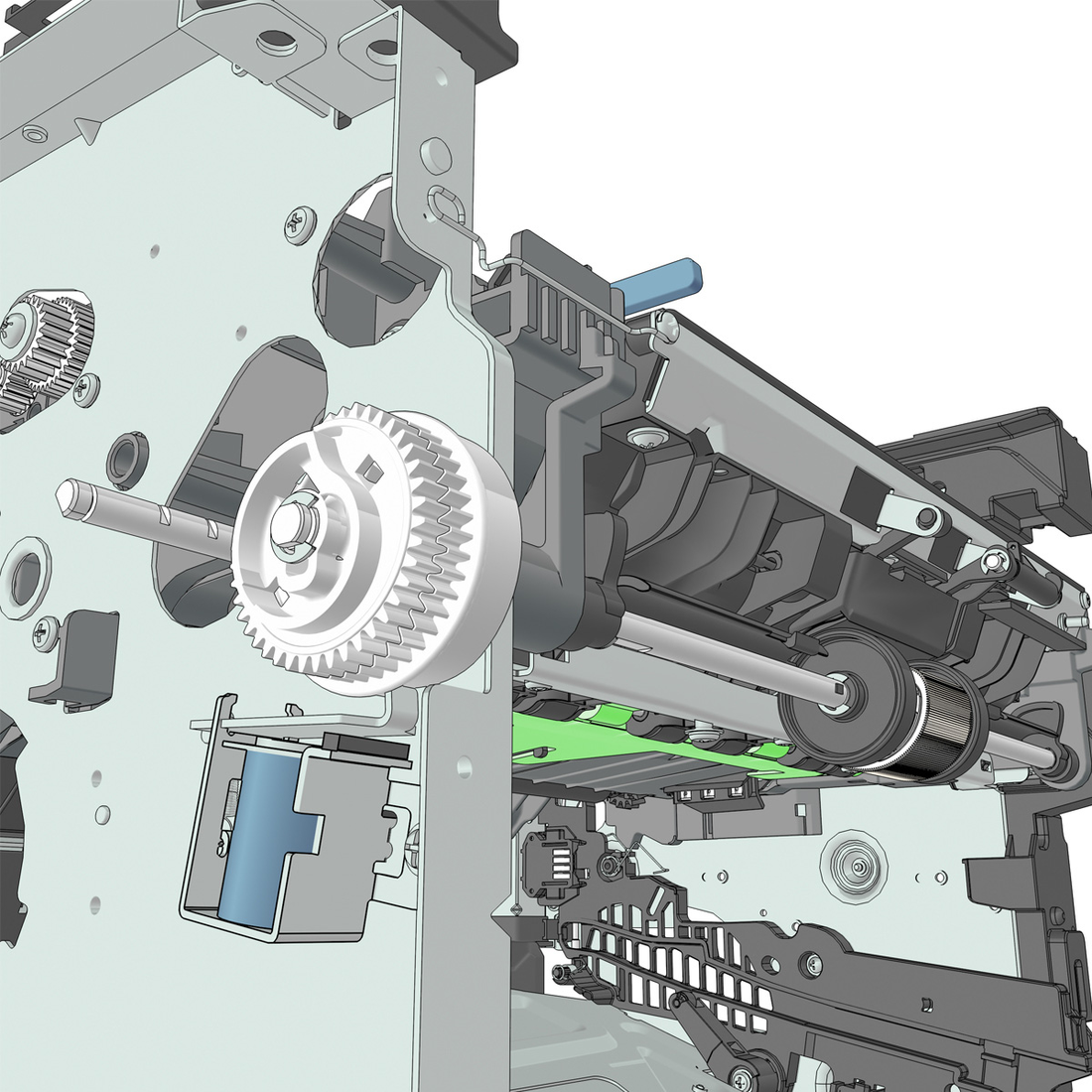

2 Зажми защёлку, затем отсоедини тягу от передней дверцы.

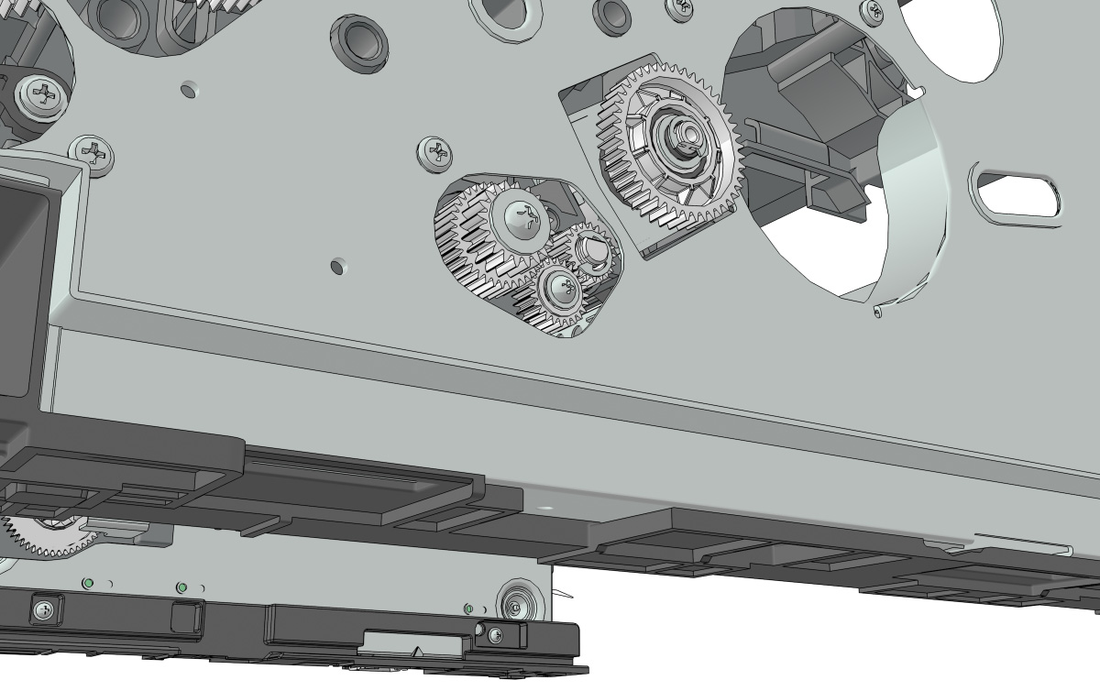

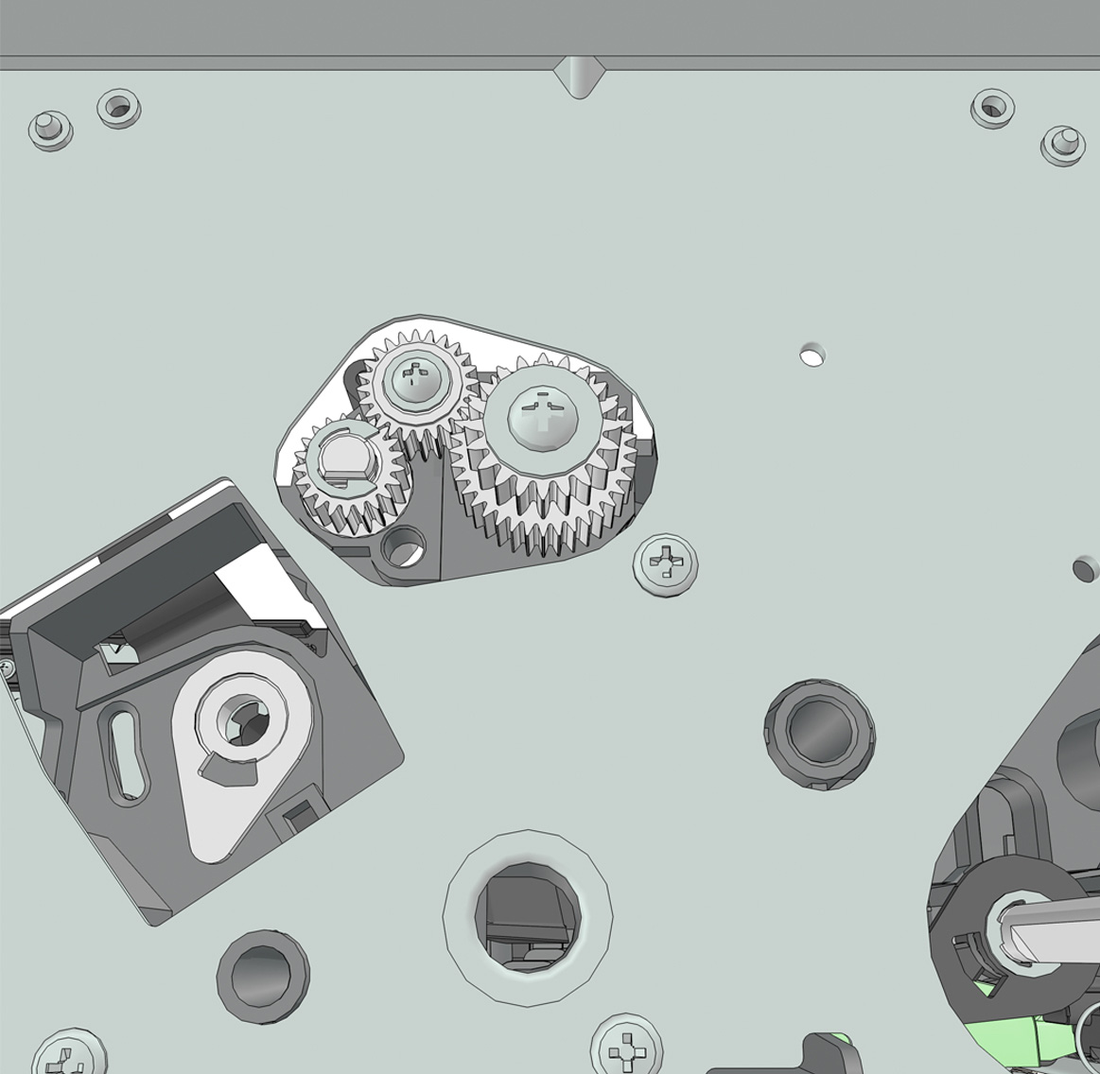

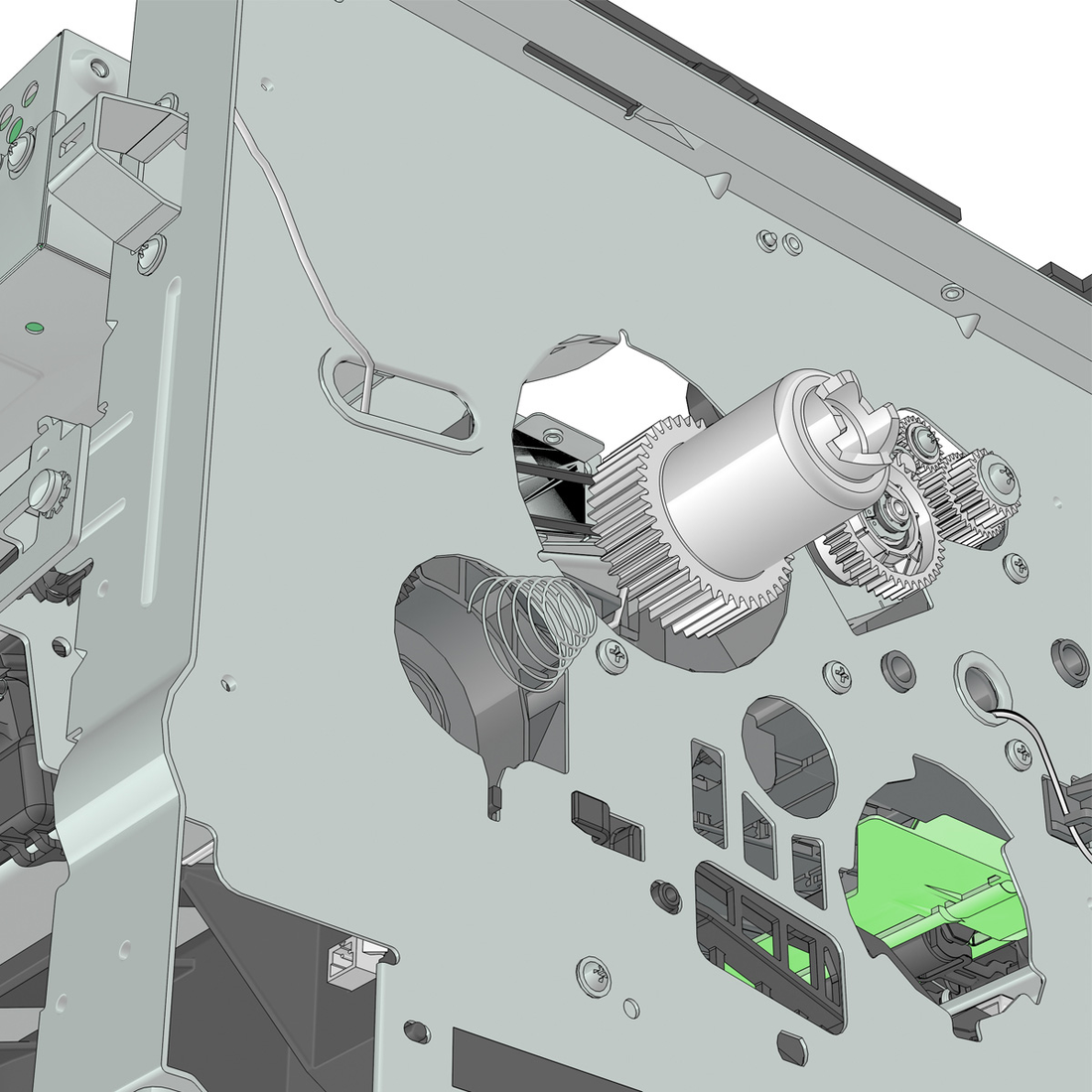

3 Извлеки 4 винта (A), затем извлеки главный редуктор привода.
4 Отсоедини кабель от главного редуктора привода.

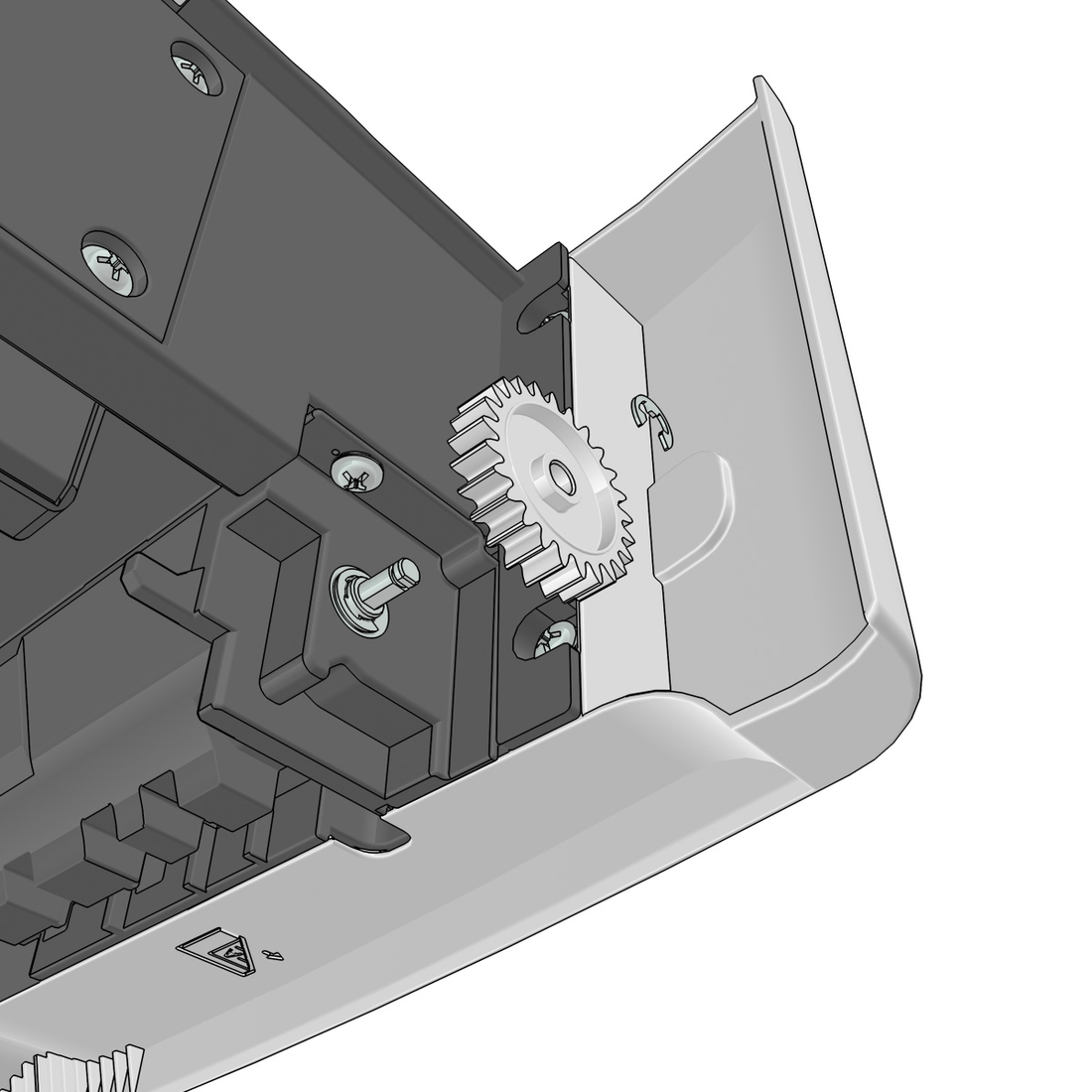

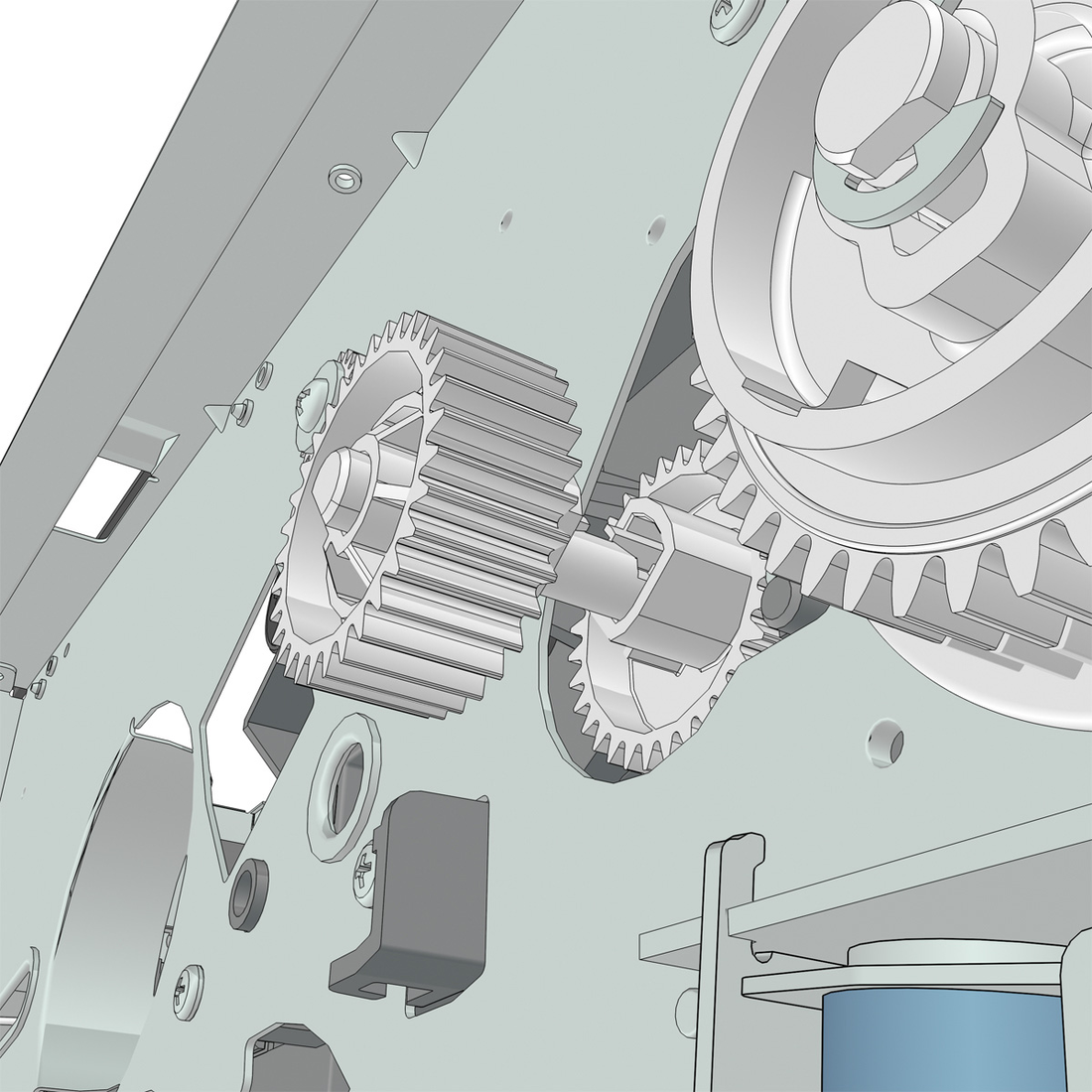

5 Извлеки пружину (B) и шестерню термоузла (C).
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
2 Снимите редуктор главного привода. См. раздел «Снятие редуктора главного привода» на странице 195.

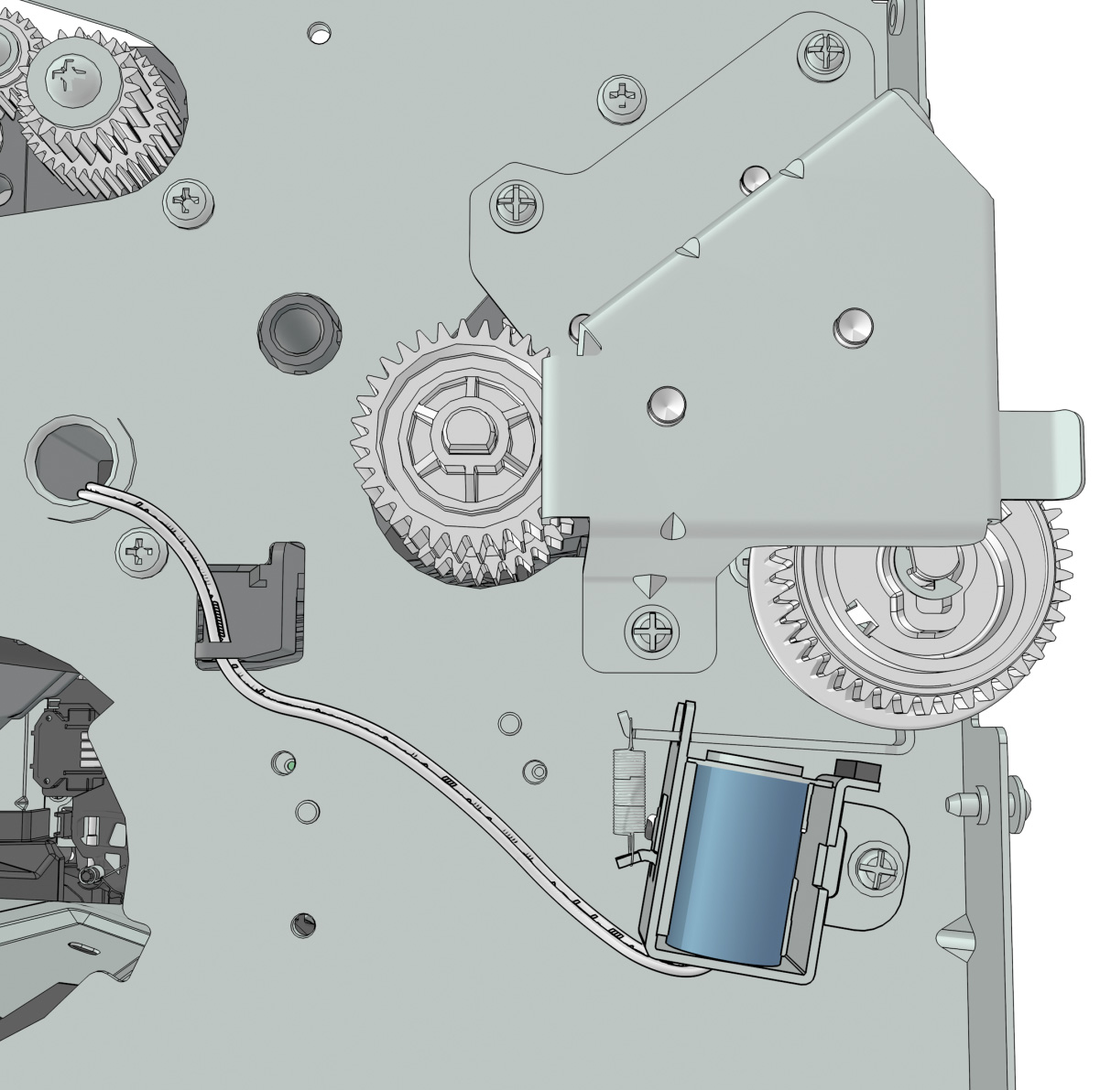

3 Отсоедини кабель соленоида MPF от платы контроллера.
6 Извлеки вторую часть кабеля из принтера.

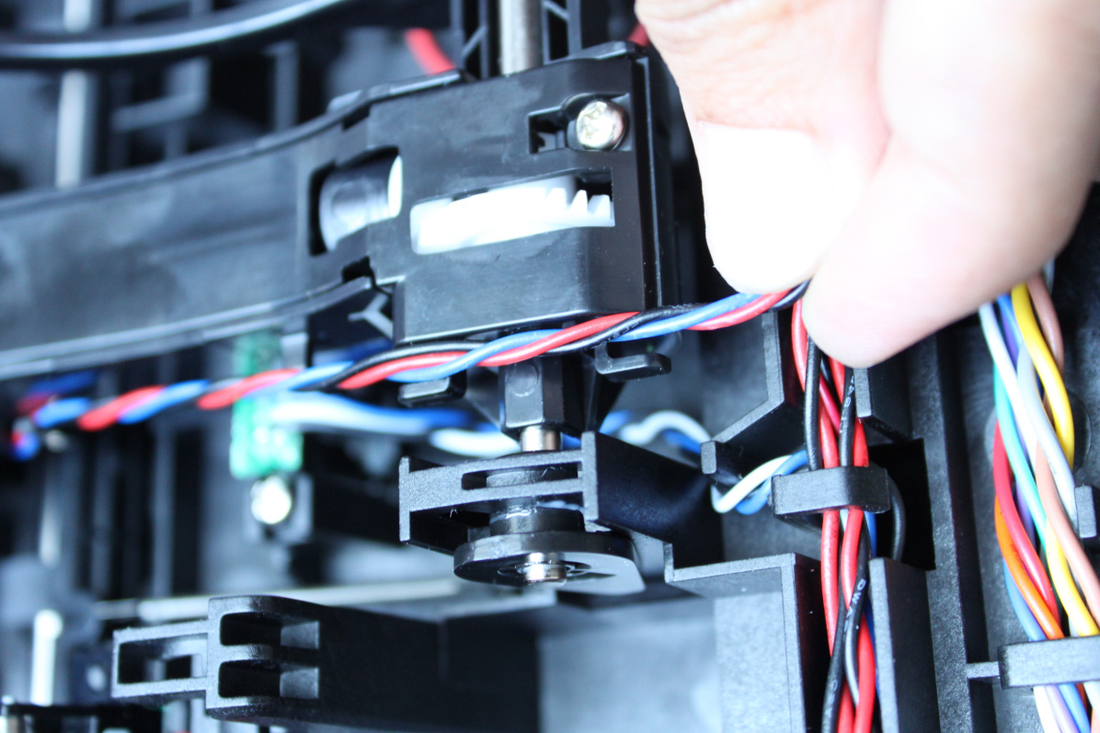

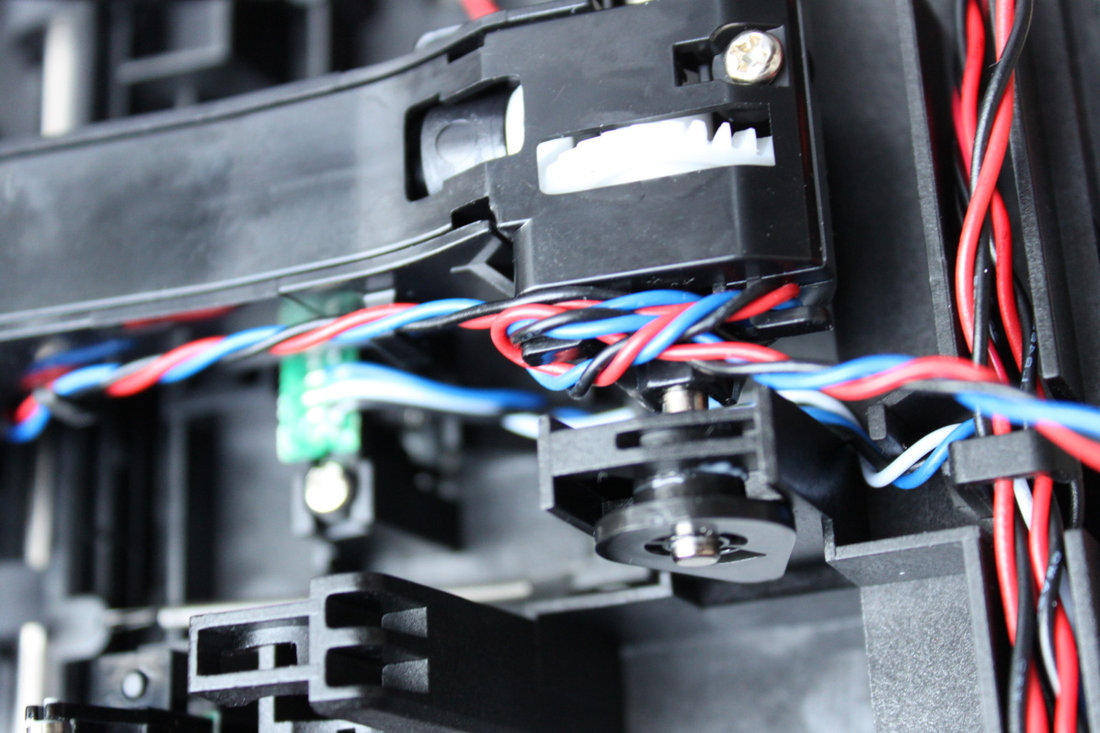

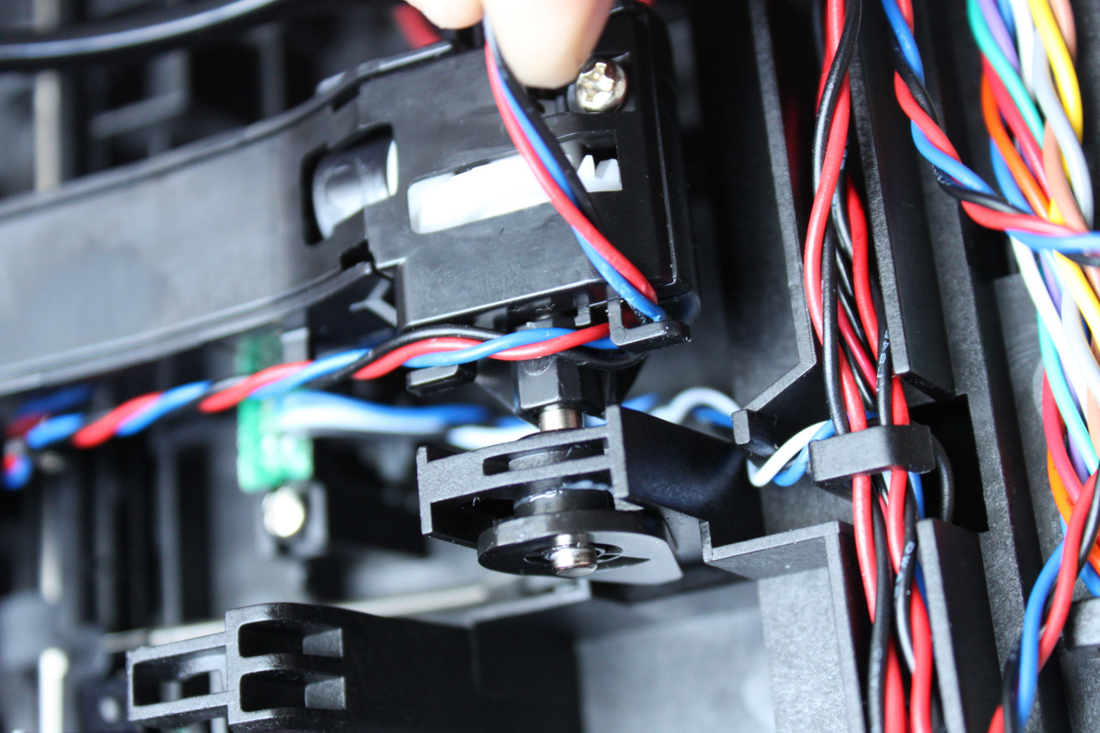

b Закрепи кабель в держателе (A).
c Вставь кабель в отверстие (B).
d Проложи кабель по новому маршруту и закрепи его кабельной стяжкой (C).
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
2 Снимите редуктор главного привода. См. раздел «Снятие редуктора главного привода» на странице 195.
3 Снимите переднюю дверцу. См. раздел «Снятие передней дверцы» на странице 231.

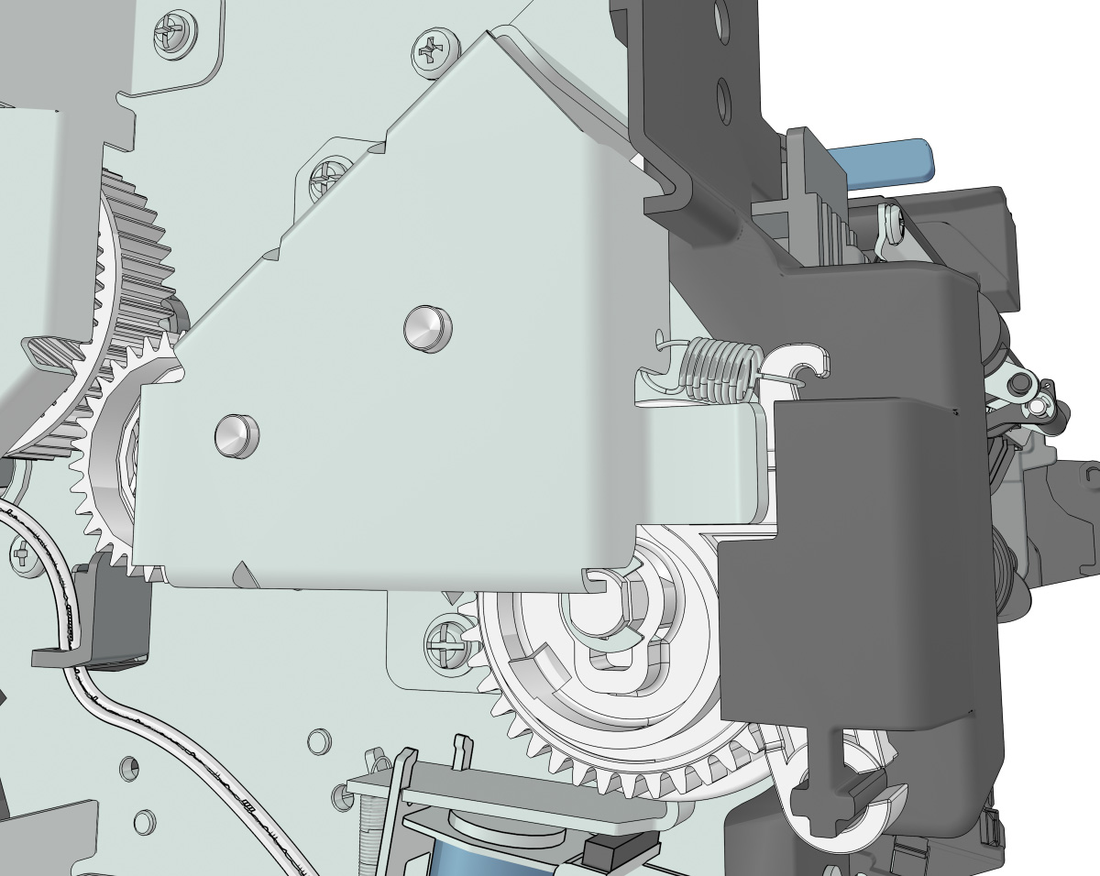

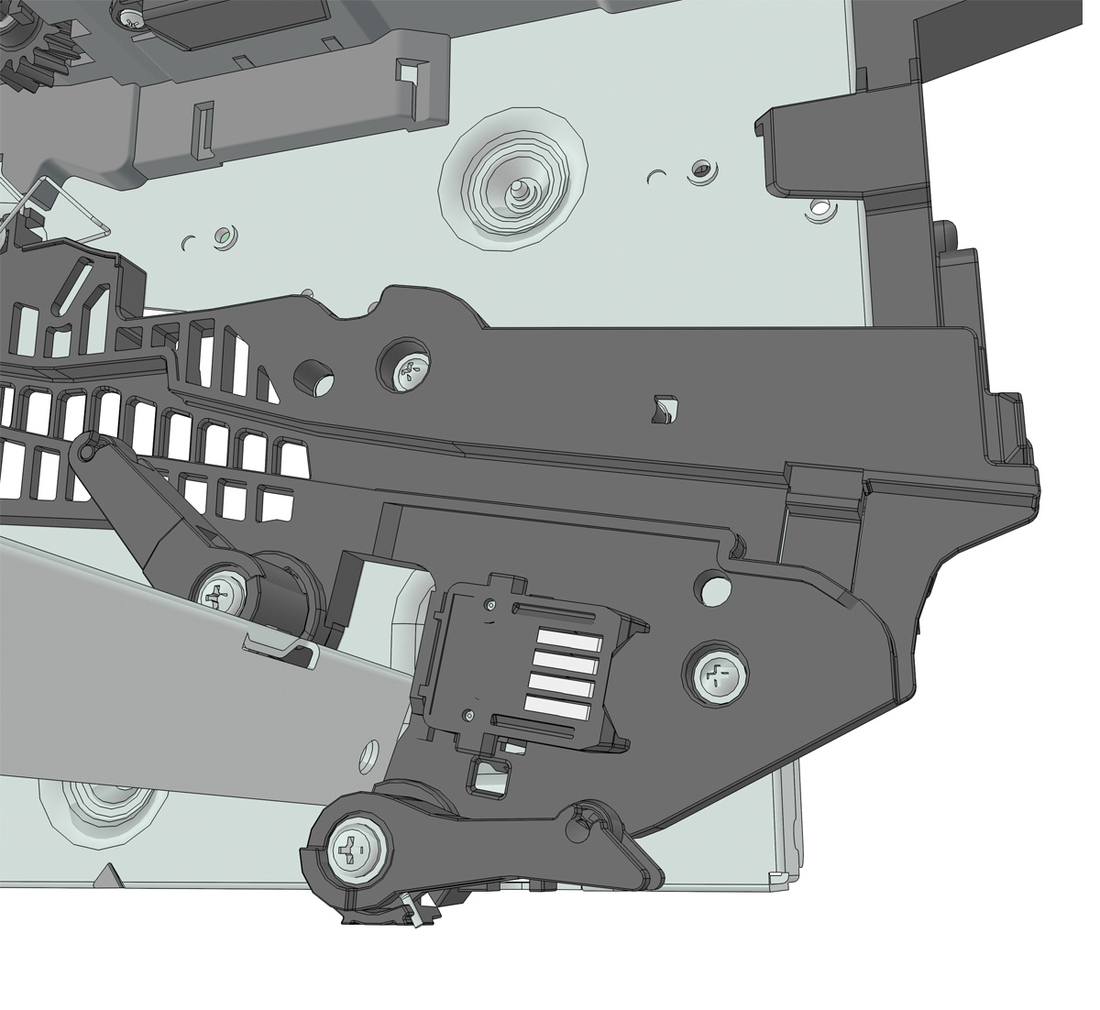

4 Отсоедини пружину (A) от принтера.

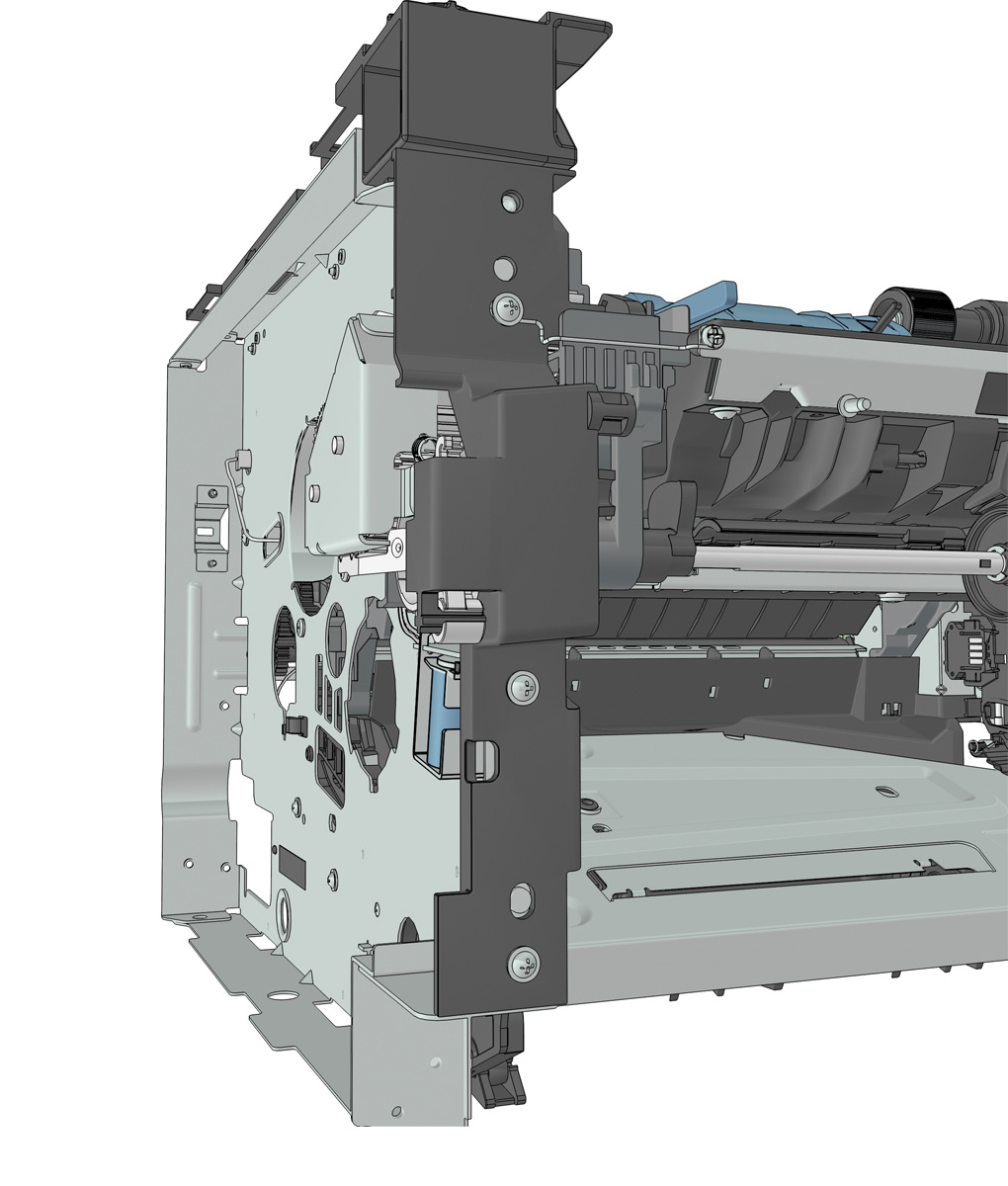

5 Извлеки три винта (B), затем извлеки левый передний кронштейн.

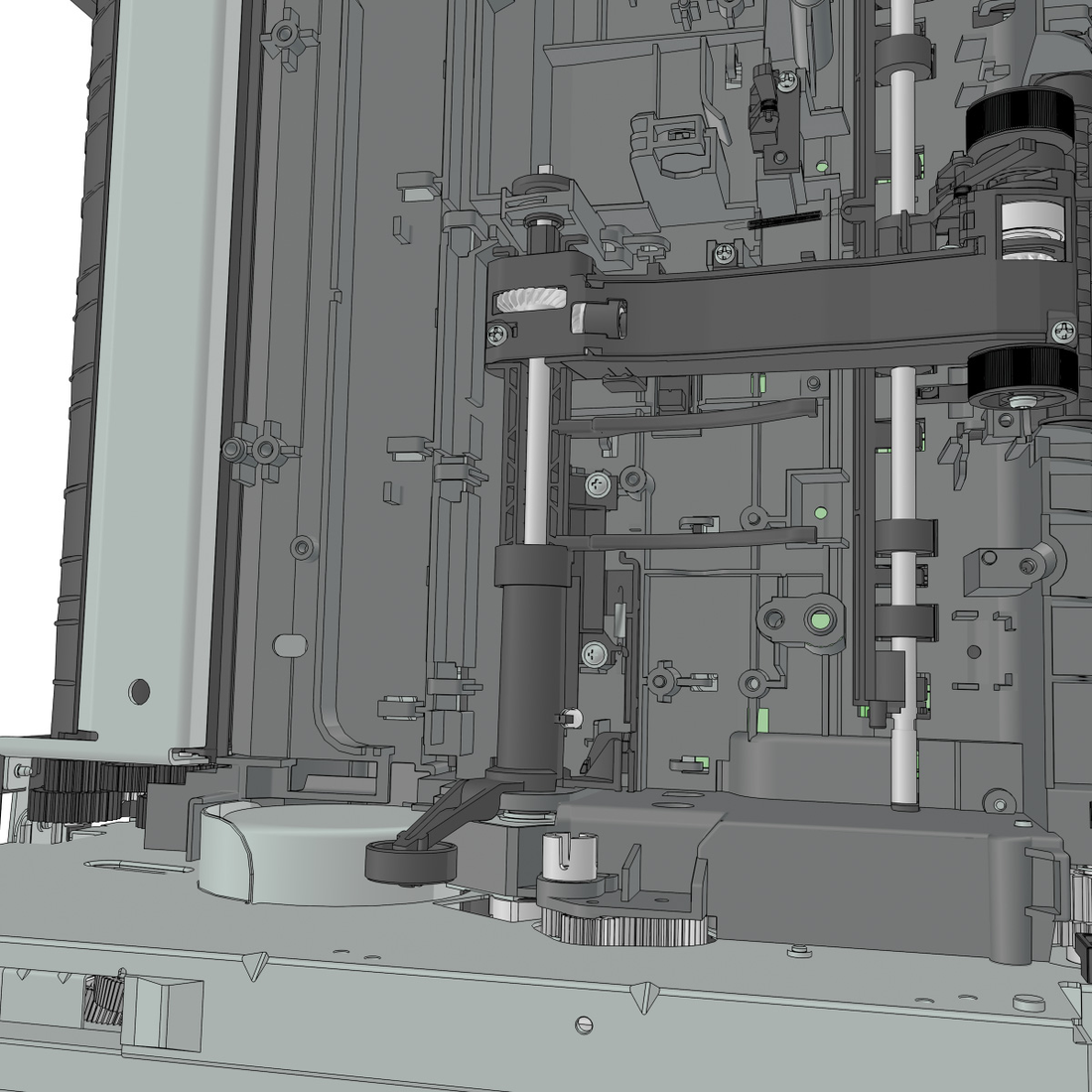

6 Извлеки три винта (C), затем извлеки редуктор MPF.
7 Отпусти две защёлки (D), затем извлеки главные шестерни привода подачи.

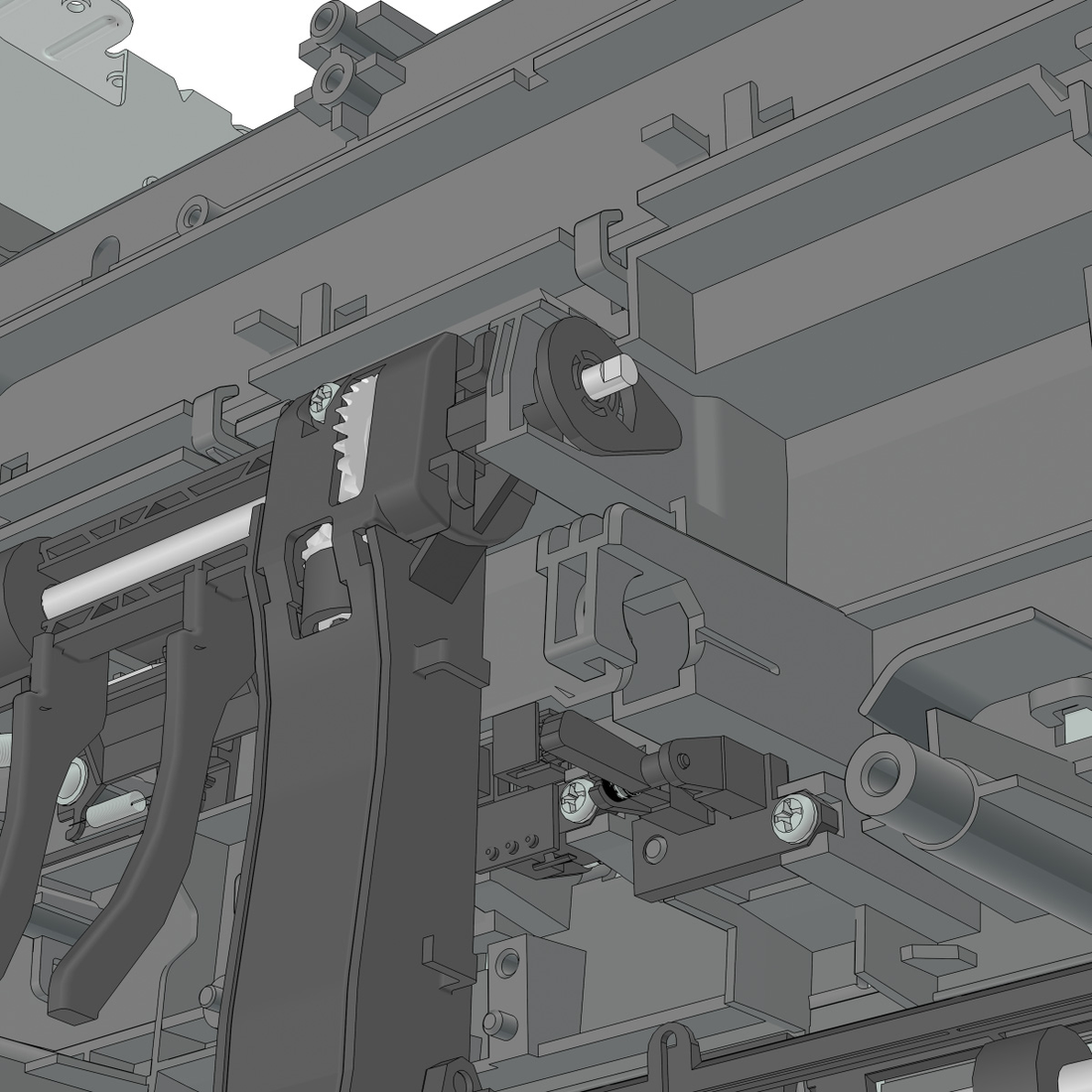

8 Извлеки стопорное кольцо (E), затем извлеки секторную шестерню MPF (F).
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.

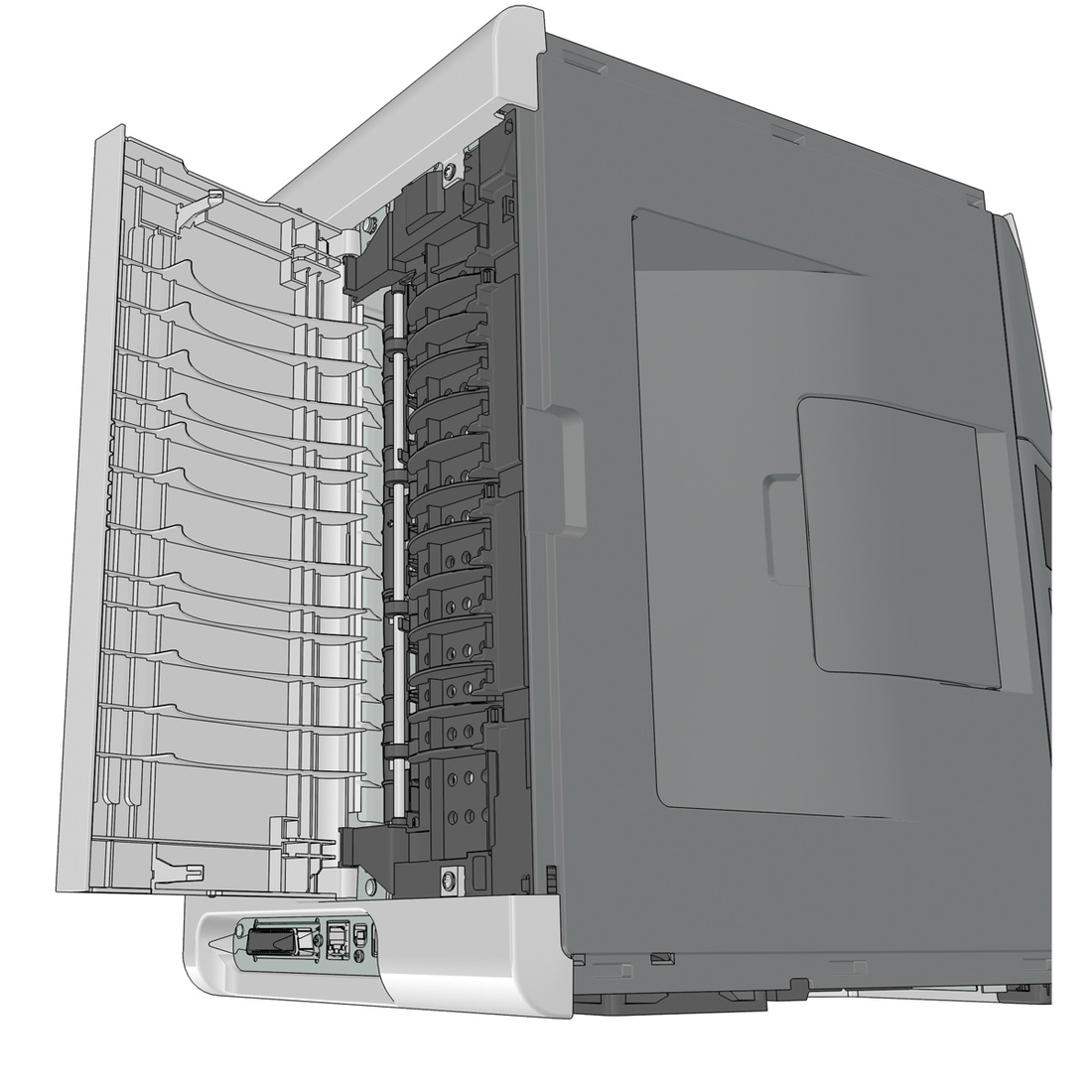

3 Снимите заднюю дверцу и крышку. См. раздел «Снятие задней дверцы и крышки» на странице 256.
4 Снимите верхнюю крышку. См. раздел «Снятие верхней крышки» на странице 263.

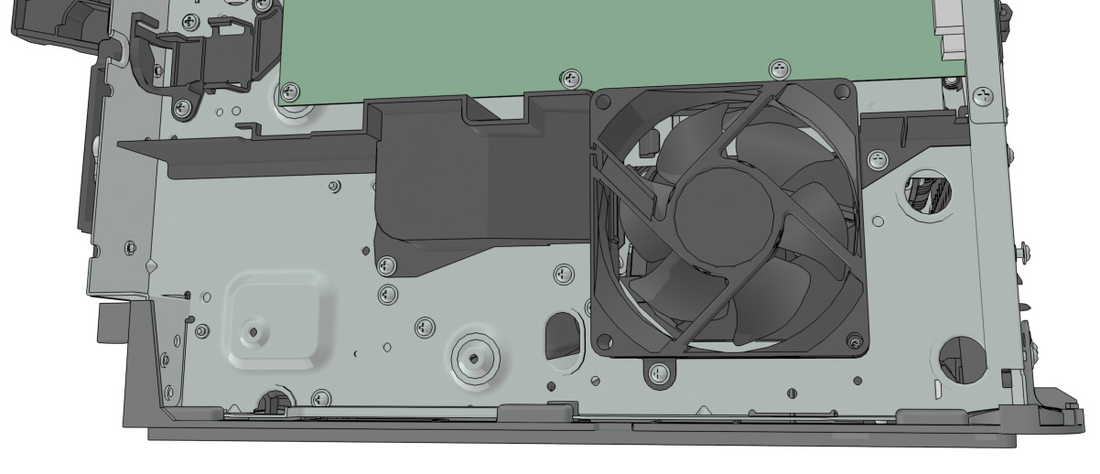

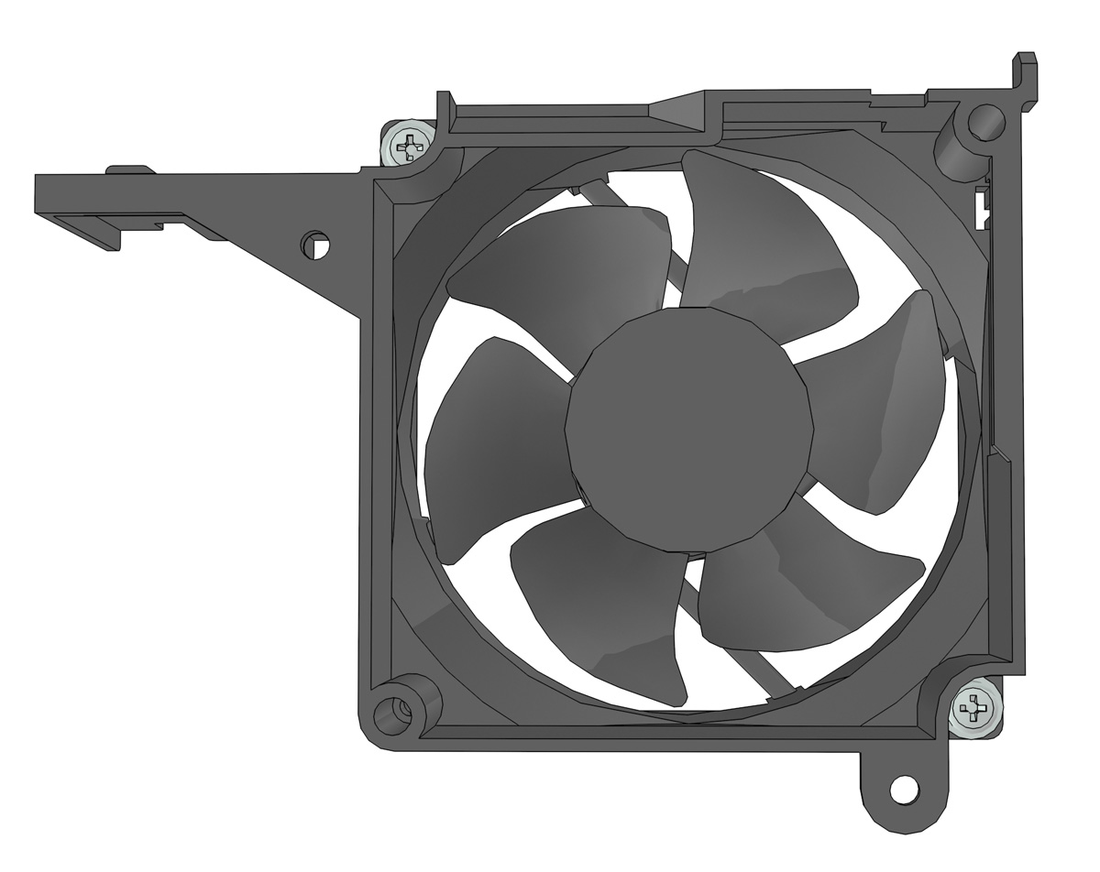

5 Снимите вентилятор охлаждения. См. раздел «Снятие вентилятора охлаждения» на странице 209.
6 Отсоедини кабель JDRSOL1 от платы контроллера.

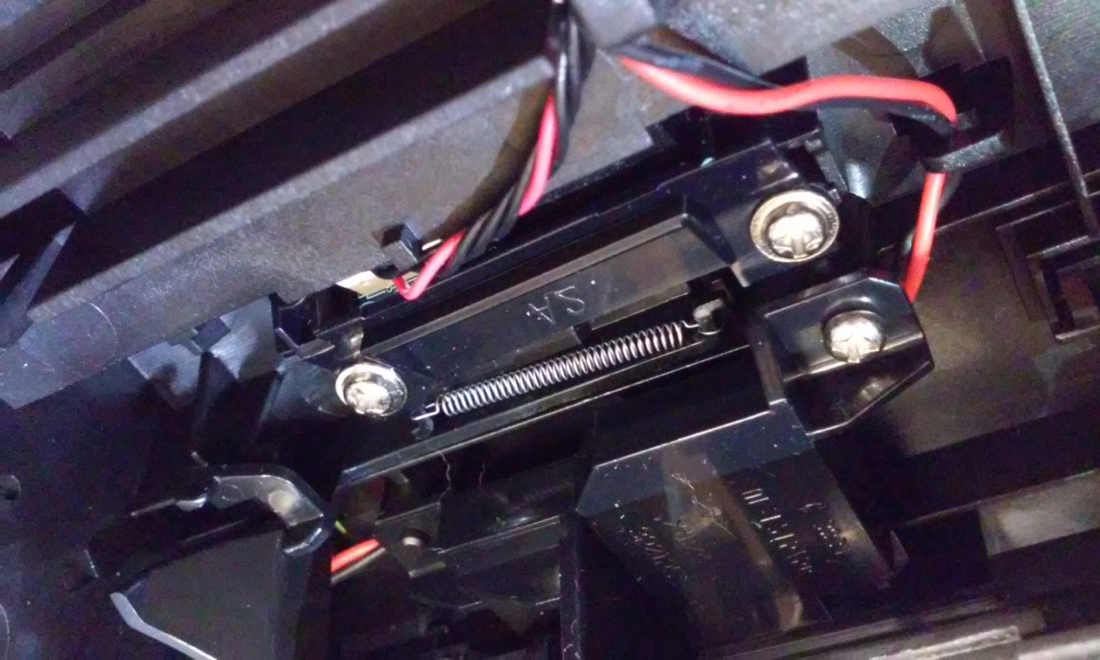

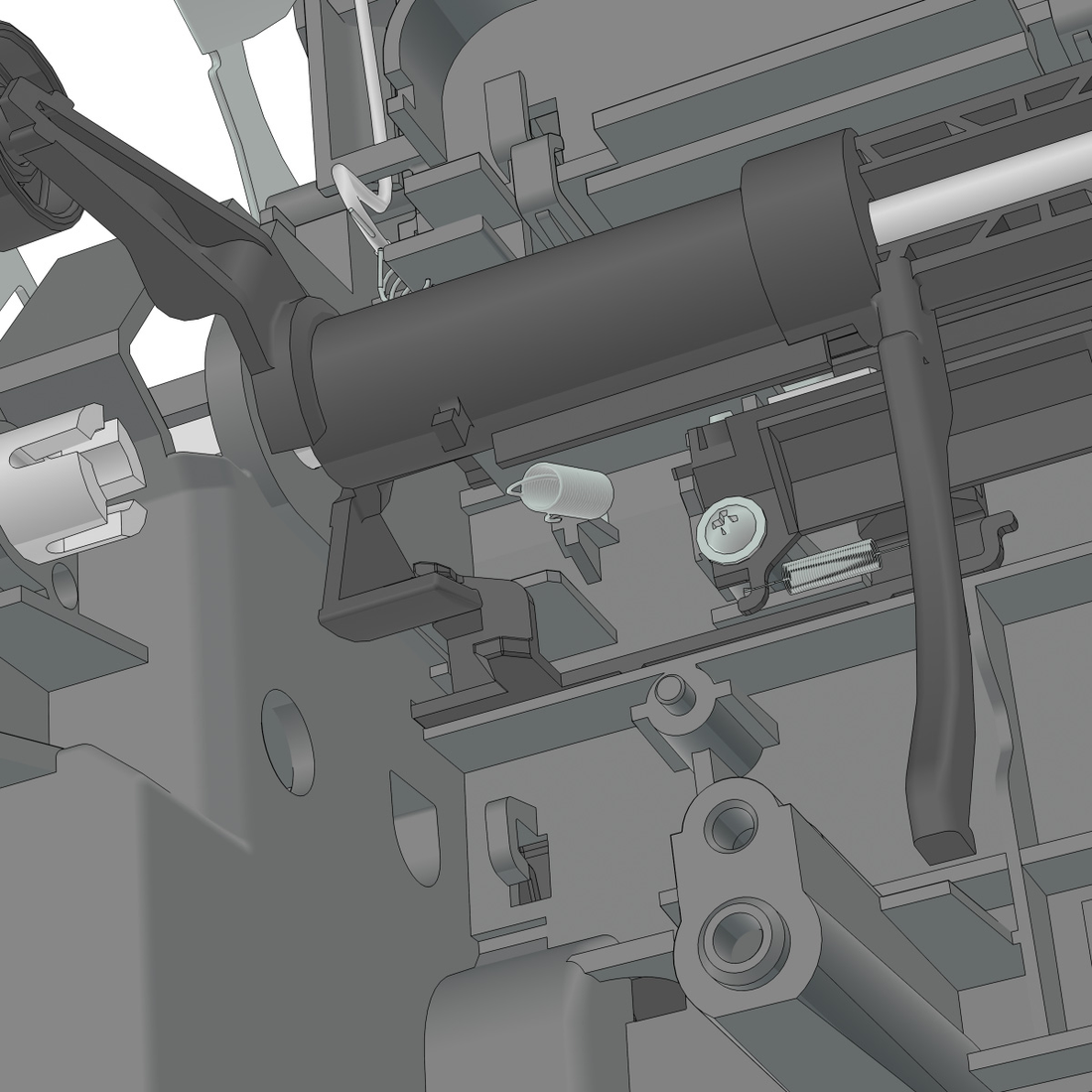

7 Извлеки два винта (A), крепящих обратный соленоид.

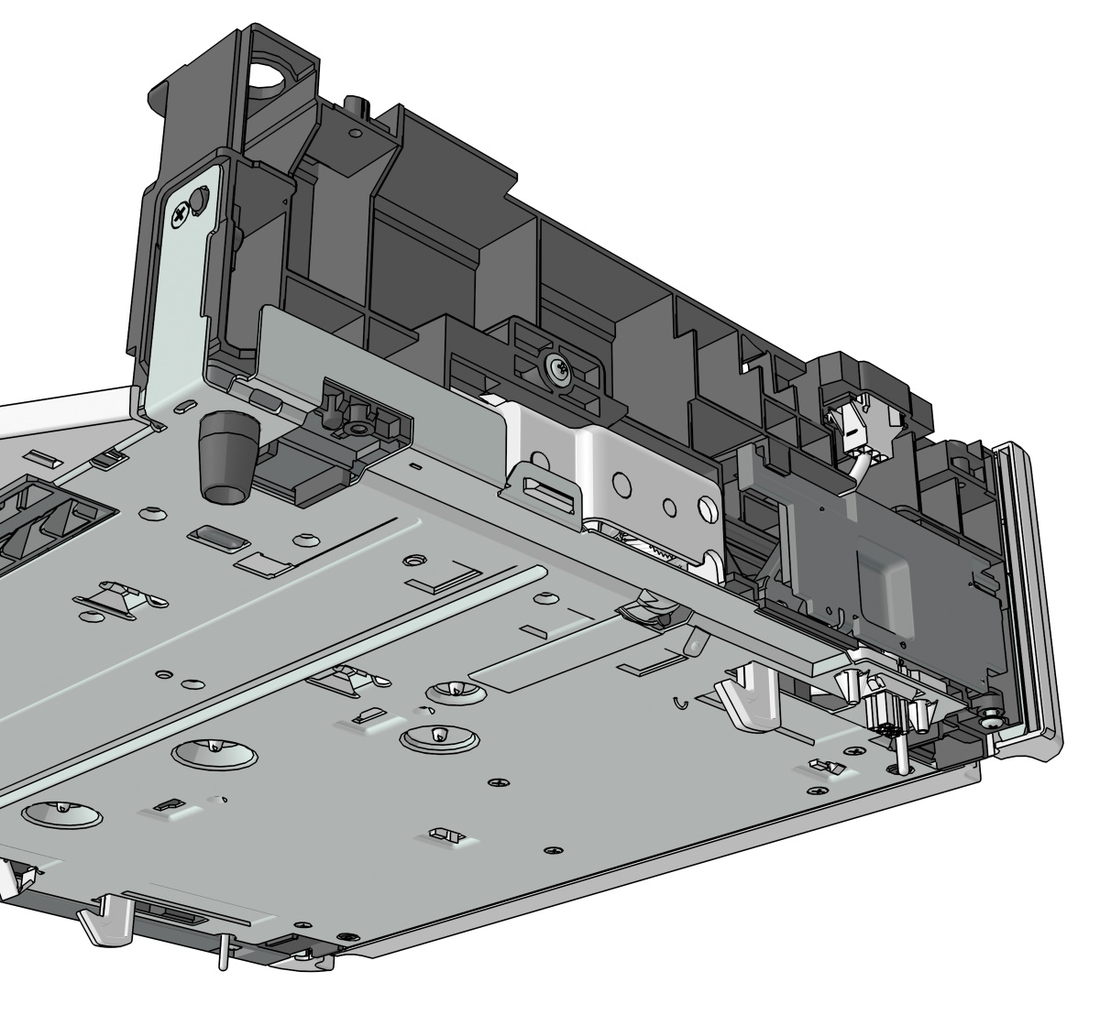

1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
2 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
3 Снимите редуктор главного привода. См. раздел «Снятие редуктора главного привода» на странице 195.
4 Снимите заднюю дверцу и крышку. См. раздел «Снятие задней дверцы и крышки» на странице 256.
5 Снимите блок питания. См. раздел «Снятие блока питания» на странице 239.
6 Снимите экран блока питания. См. раздел «Снятие экрана блока питания» на странице 240.

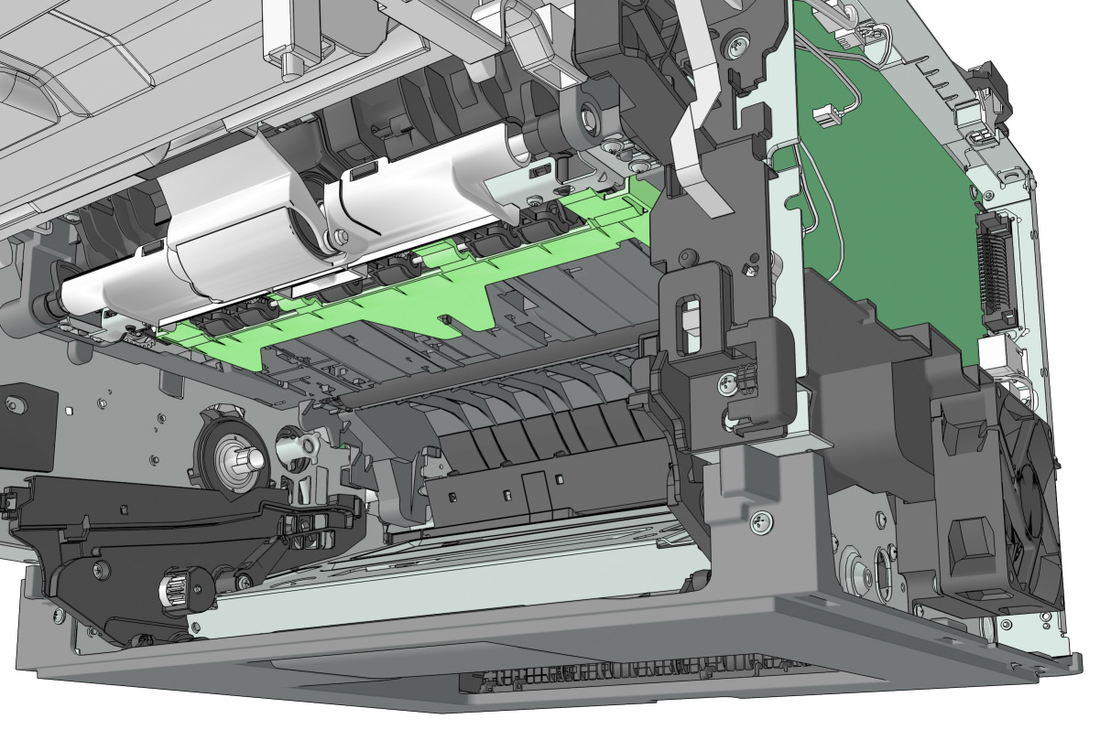

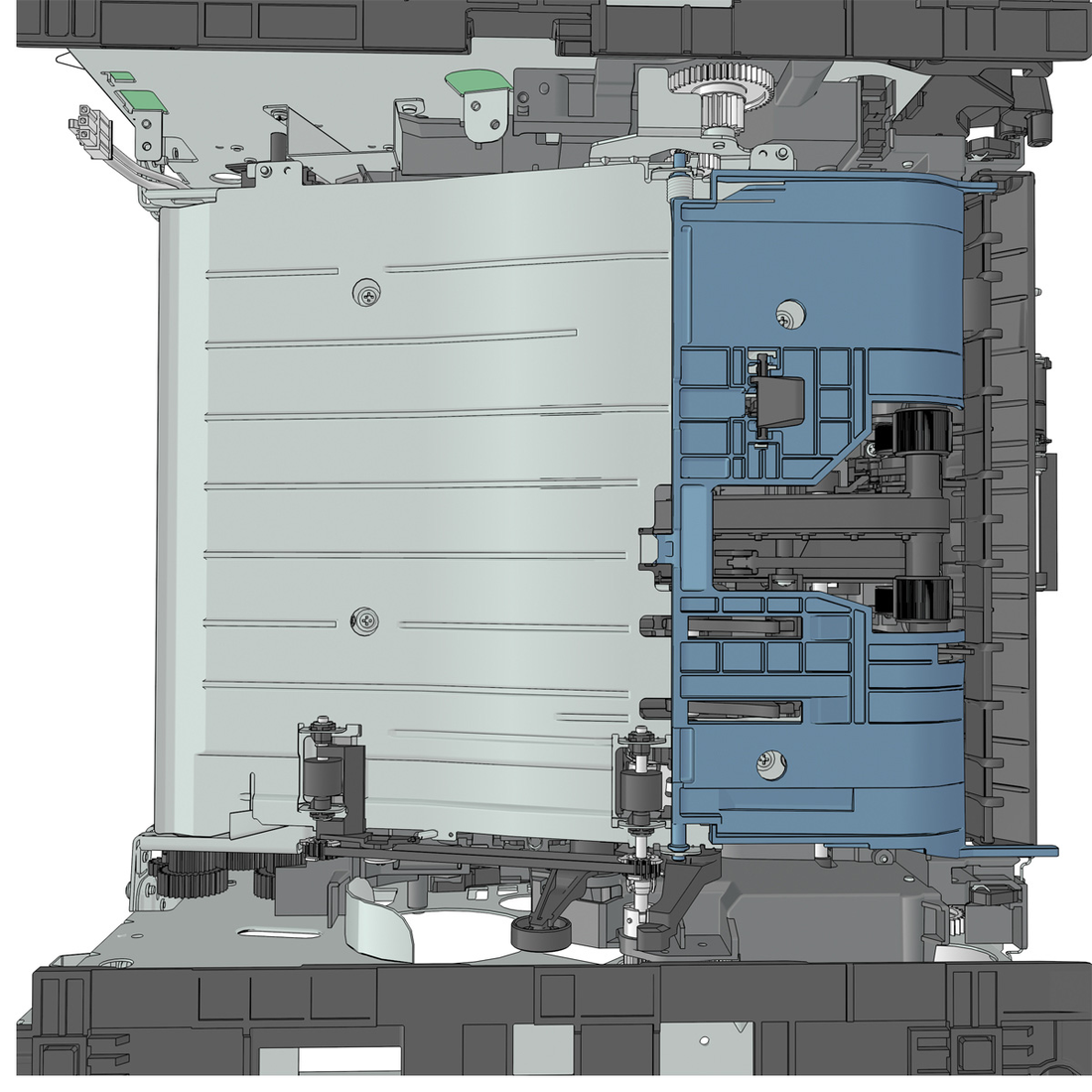

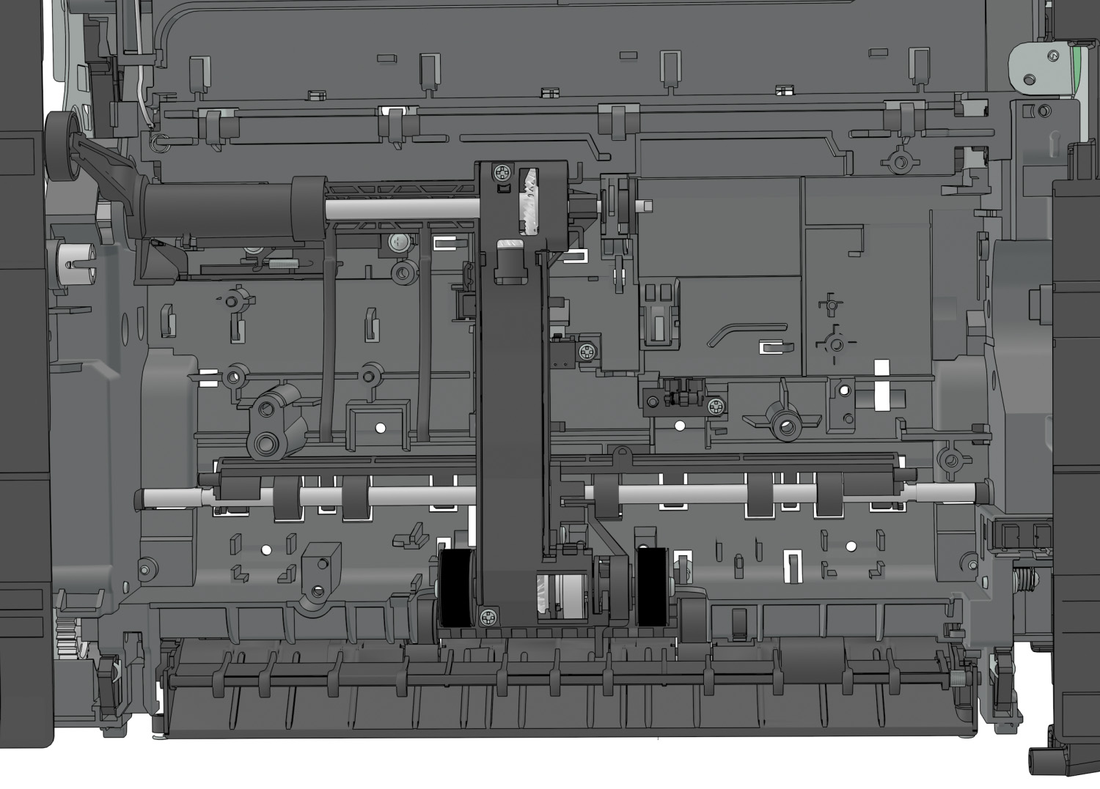

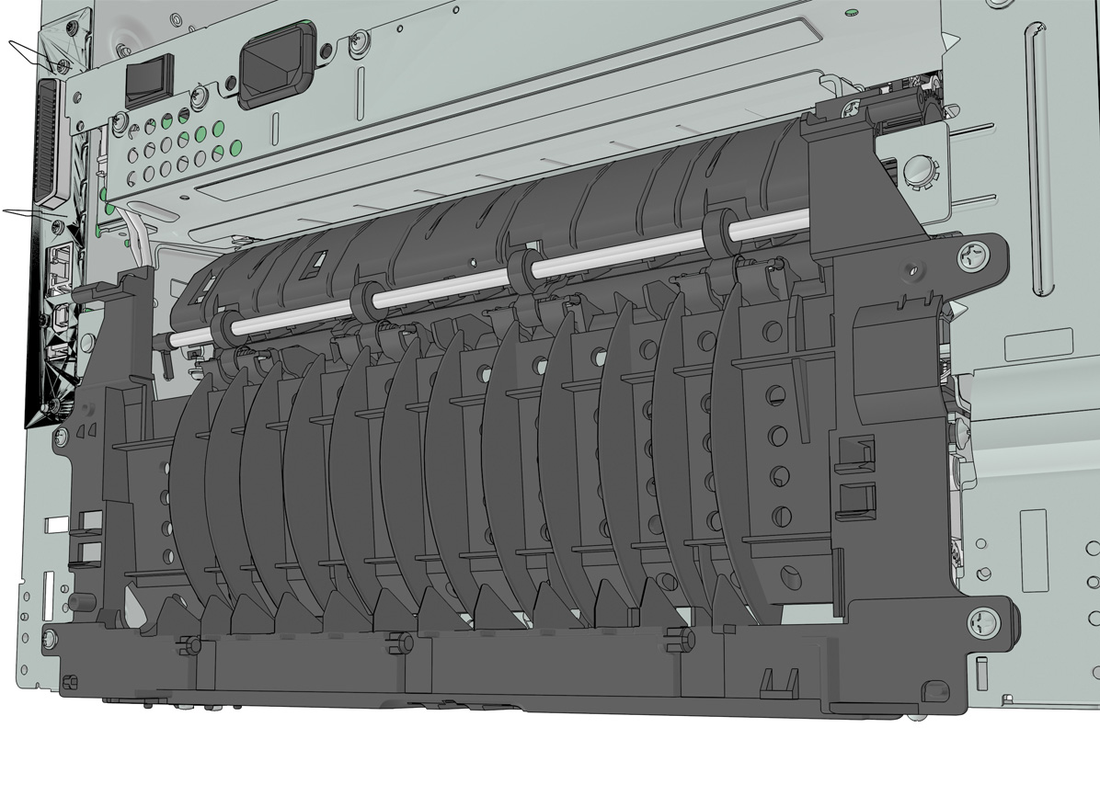

7 Снимите двусторонний модуль. См. «Снятие двустороннего модуля» на стр. 241.
8 Отсоедини кабель JFSOL от платы контроллера.
9 Зафиксируй правый конец вала (A) пинцетом с тонкими губками, чтобы предотвратить его вращение.
11 Извлеки муфту ACM и обрежь кабель для отсоединения муфты ACM.
12 Извлеки вторую половину кабеля из принтера.
c Проложи кабель по новому маршруту.
d Закрепи кабель стяжкой (A).
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
2 Извлеки четыре винта (A), крепящие редуктор картриджа.
3 Отсоедини кабель от редуктора картриджа.
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
2 Снимите заднюю дверцу и крышку. См. «Снятие задней дверцы и крышки» на стр. 256.
3 Снимите блок питания. См. «Снятие блока питания» на стр. 239.
4 Снимите экран блока питания. См. «Снятие экрана блока питания» на стр. 240.
5 Снимите двусторонний модуль. См. «Снятие двустороннего модуля» на стр. 241.
6 Расположи принтер так, чтобы он стоял на правом боку.
11 Извлеки муфту дуплекса (D) позади трёх шестерней.
12 Извлеки тягу дуплекса (E) из дуплекса.
2 Расположи принтер так, чтобы он стоял на левом боку.
3 Извлеки два винта (A), крепящие правую крышку.
4 Отожми защёлки (B) для снятия правой крышки.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Извлеки винт (A) и затем снеми воздуховод охлаждающего вентилятора.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите воздуховод охлаждающего вентилятора. См. «Снятие воздуховода охлаждающего вентилятора» на стр. 209.
3 Отсоедини кабель JFAN1 или JFAN2 от платы контроллера.
4 Извлеки два винта (A), крепящие кронштейн вентилятора к принтеру.
5 Извлеки два винта (B), крепящие вентилятор к кронштейну вентилятора.

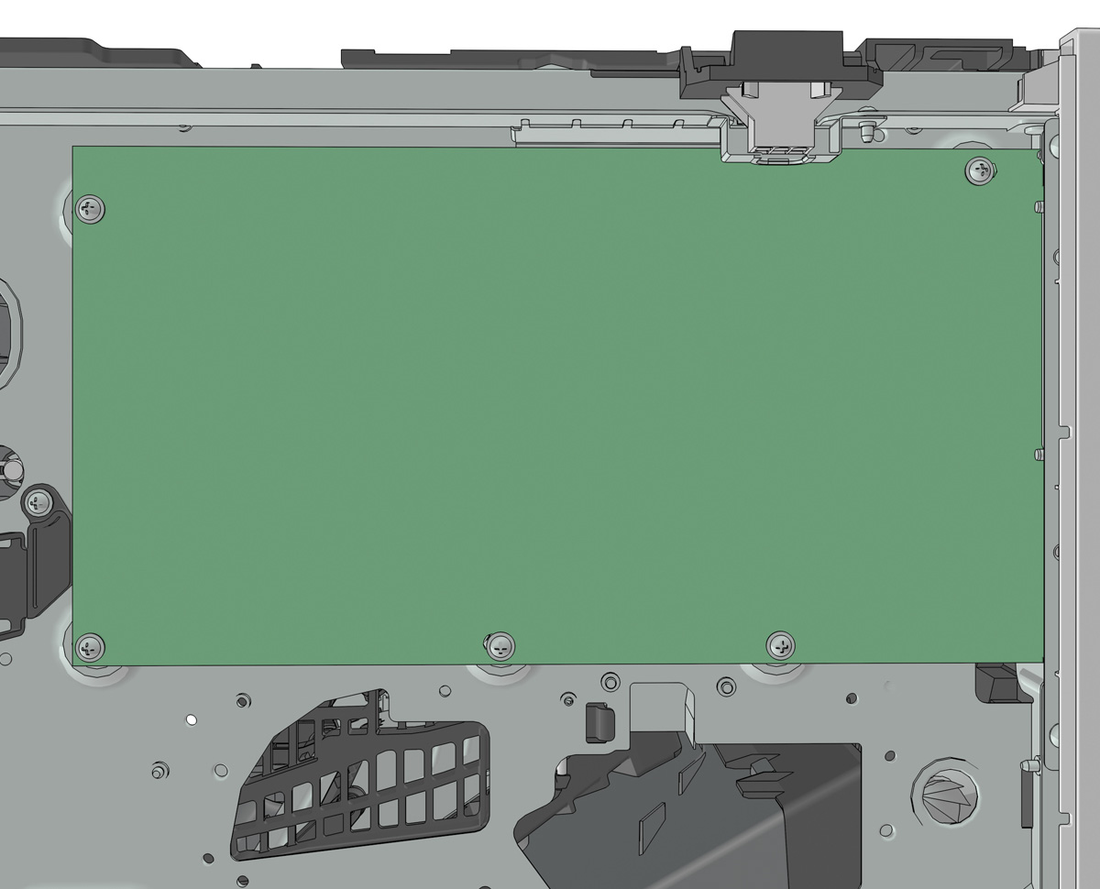

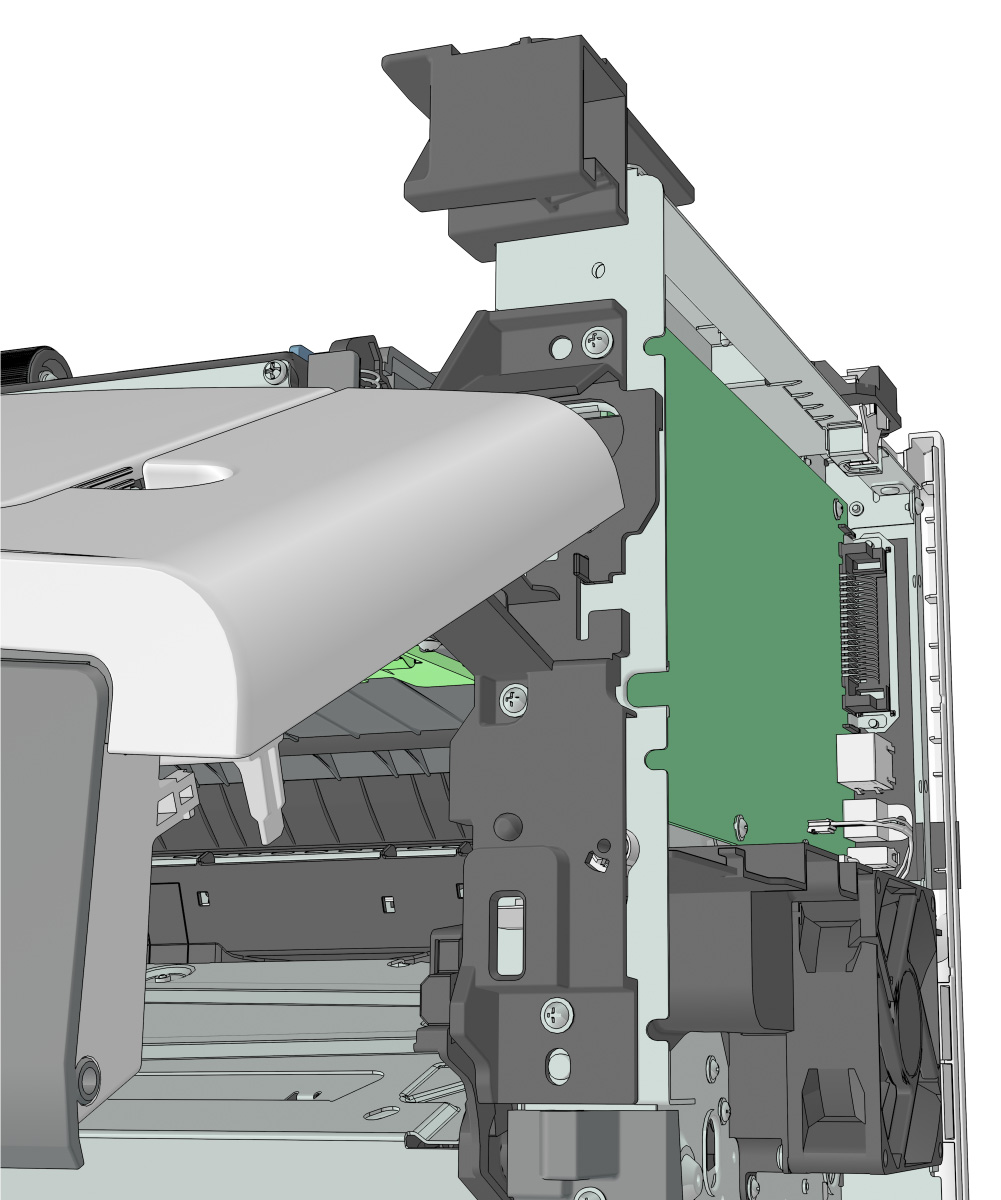

1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Отсоедини все кабели от платы контроллера.

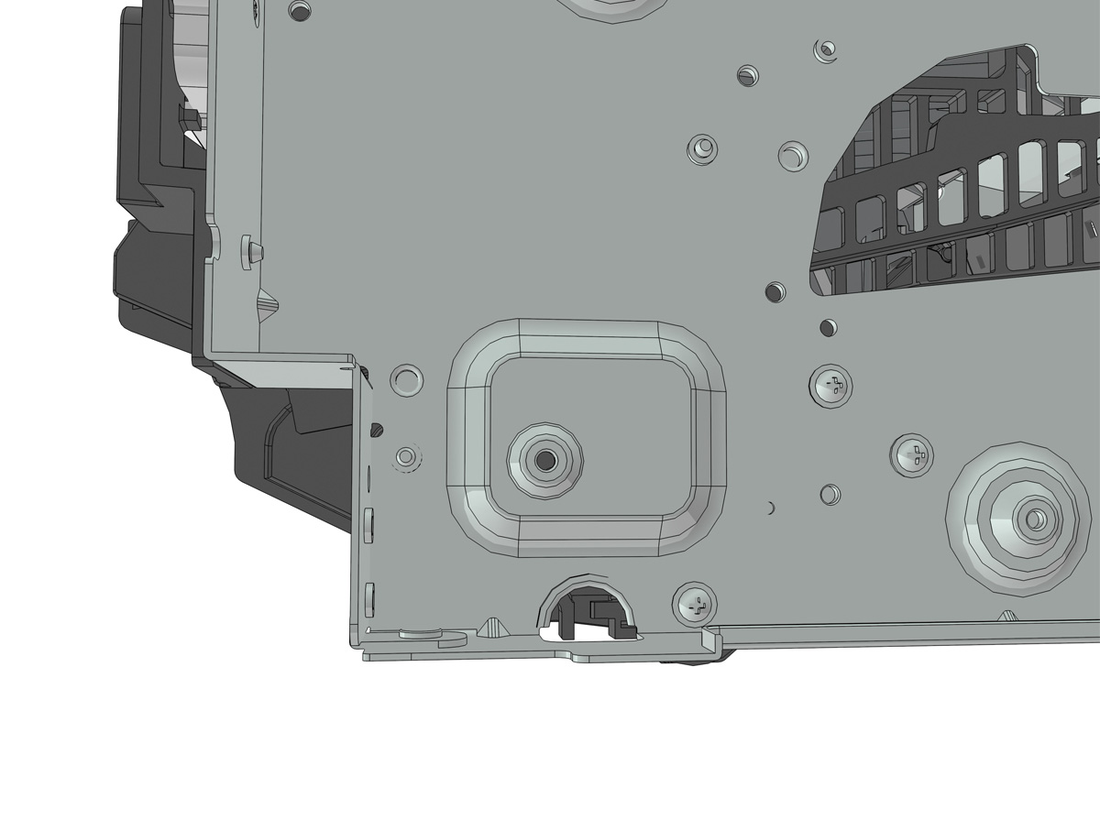

3 Извлеки три винта (A) с задней стороны принтера.

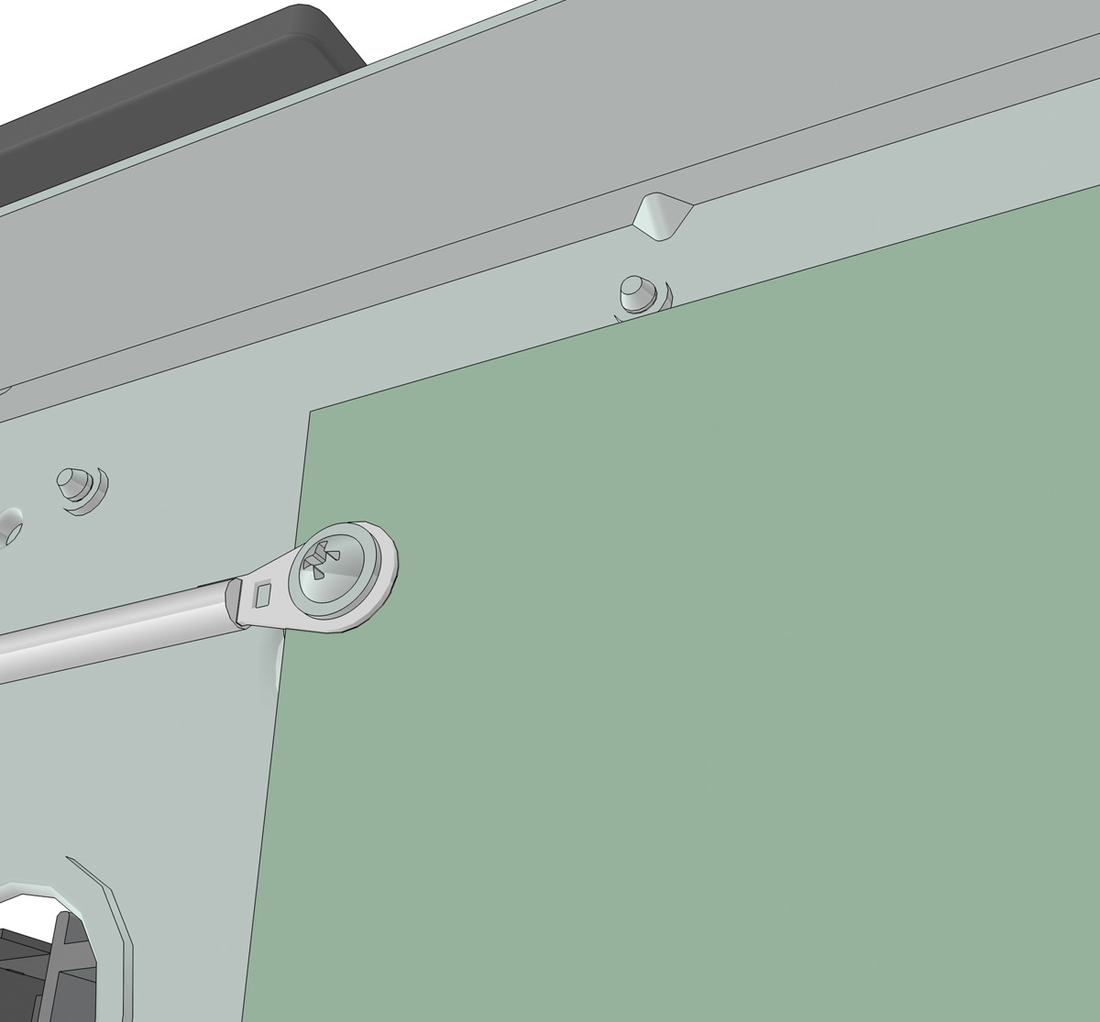

4 Извлеки пять винтов (B), крепящих плату контроллера.
Примечание по установке: после установки новой платы контроллера выполните восстановление конфигурации принтера. См. «Восстановление конфигурации принтера после замены платы контроллера» на стр. 173.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Отсоедини кабель JARW1 от платы контроллера.

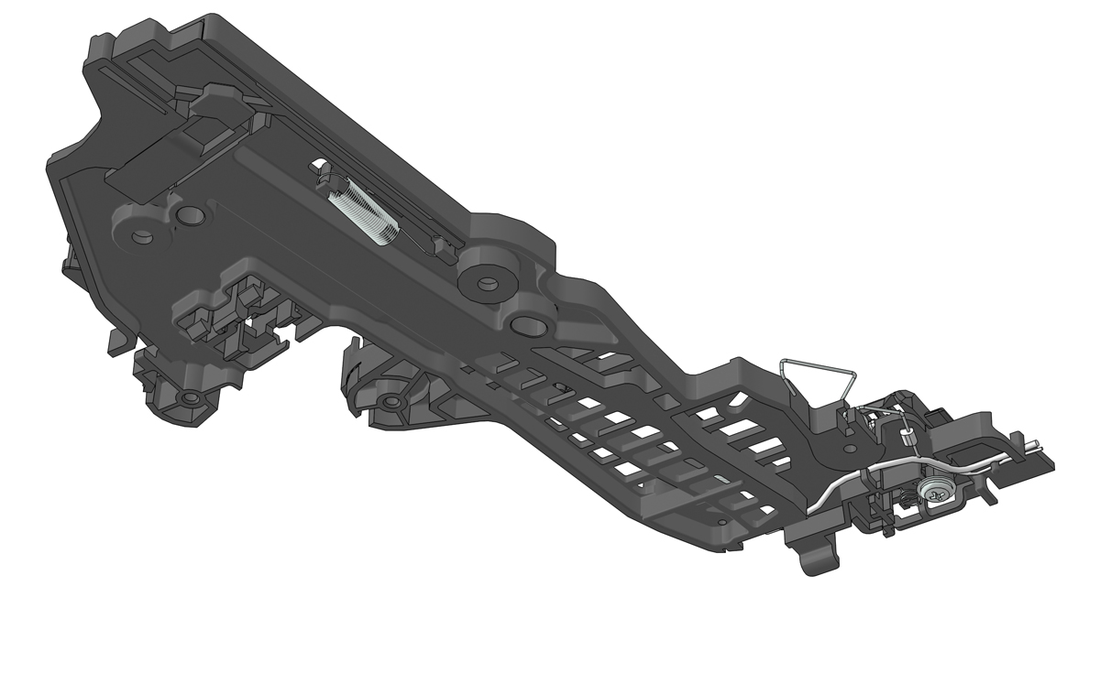

4 Извлеки два винта (B) и затем отсоедини правый направляющий картриджа.
Внимание — Возможное повреждение: не перерезай и не отсоединяй кабель на задней стороне правого направляющего картриджа.
Оставь правый направляющий картриджа висящим при выполнении остальных шагов.

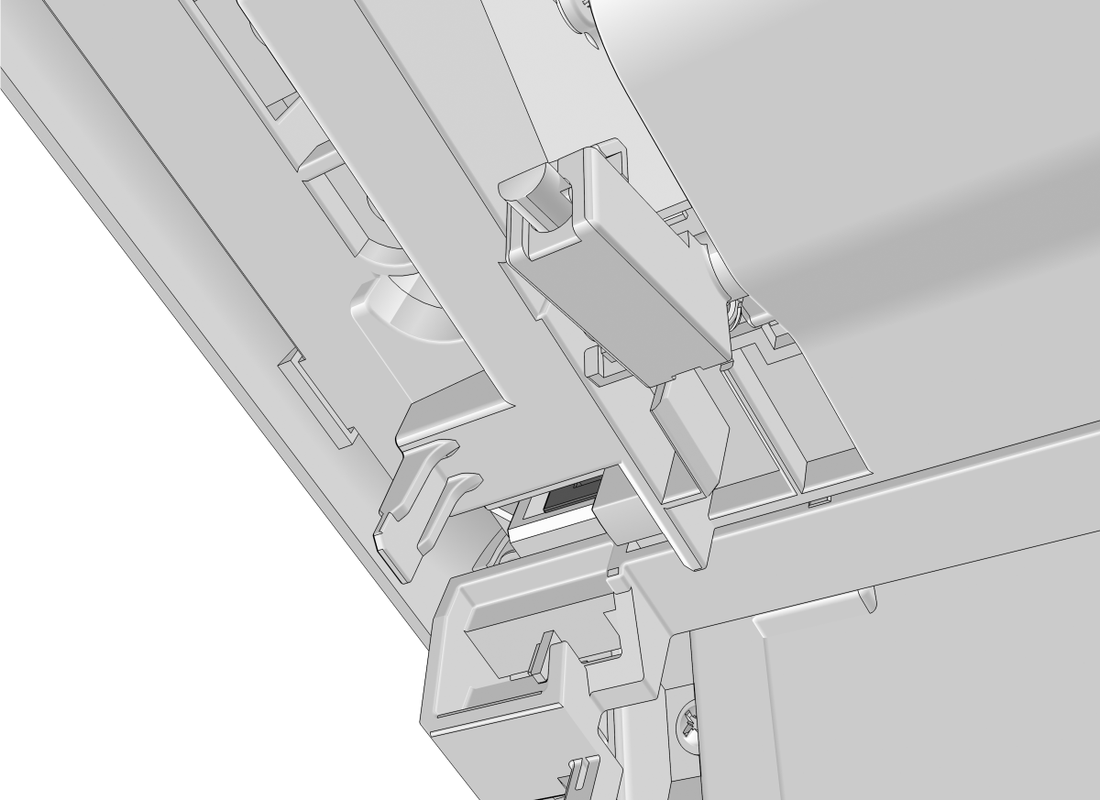

5 Позади правого направляющего картриджа отожми 4 защёлки (C) для отсоединения контакта смарт-чипа картриджа тонера.
Примечание: Обратите внимание на исходное положение пружины и актуаторов.
a Проверь правильность установки пружины и актуаторов.
b Нажми на актуатор картриджа. Замок картриджа должен подняться.
c Отпусти актуатор картриджа. Замок картриджа должен вернуться в исходное положение.
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
2 Снимите переднюю дверцу. См. «Снятие передней дверцы» на стр. 231.
3 Отсоедини пружину (A) от принтера.
4 Удали три винта (B), затем удали левый передний кронштейн.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Отсоедини все кабели панели управления от платы контроллера.
3 Отсоедини кабель JCVR1 от платы контроллера.
4 Удали винт (A) для отсоединения провода заземления.
5 Удали четыре винта (B), затем удали правый передний кронштейн.

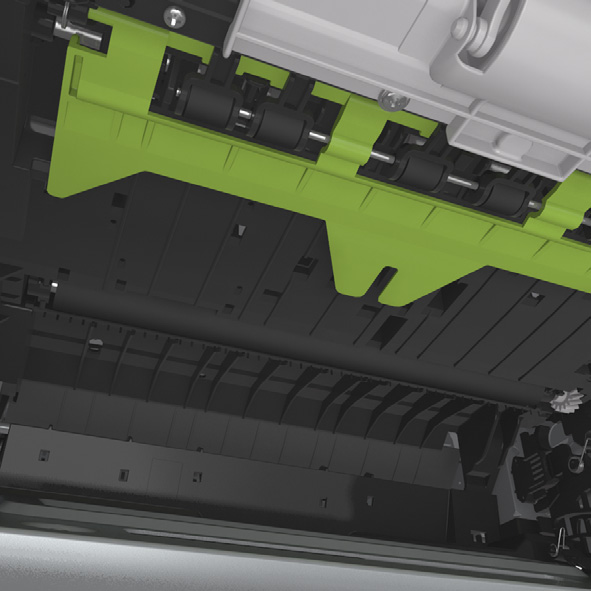

Предупреждение—Возможное повреждение: Не касайтесь ролика переноса голыми руками. Масло с кожи может повредить его.
1 Сожми защелки на каждом конце ролика переноса.
2 Поднимай ролик переноса для удаления.
Предупреждение—Возможное повреждение: Не снимайте пружину под левым фиксатором. Это повредит принтер.

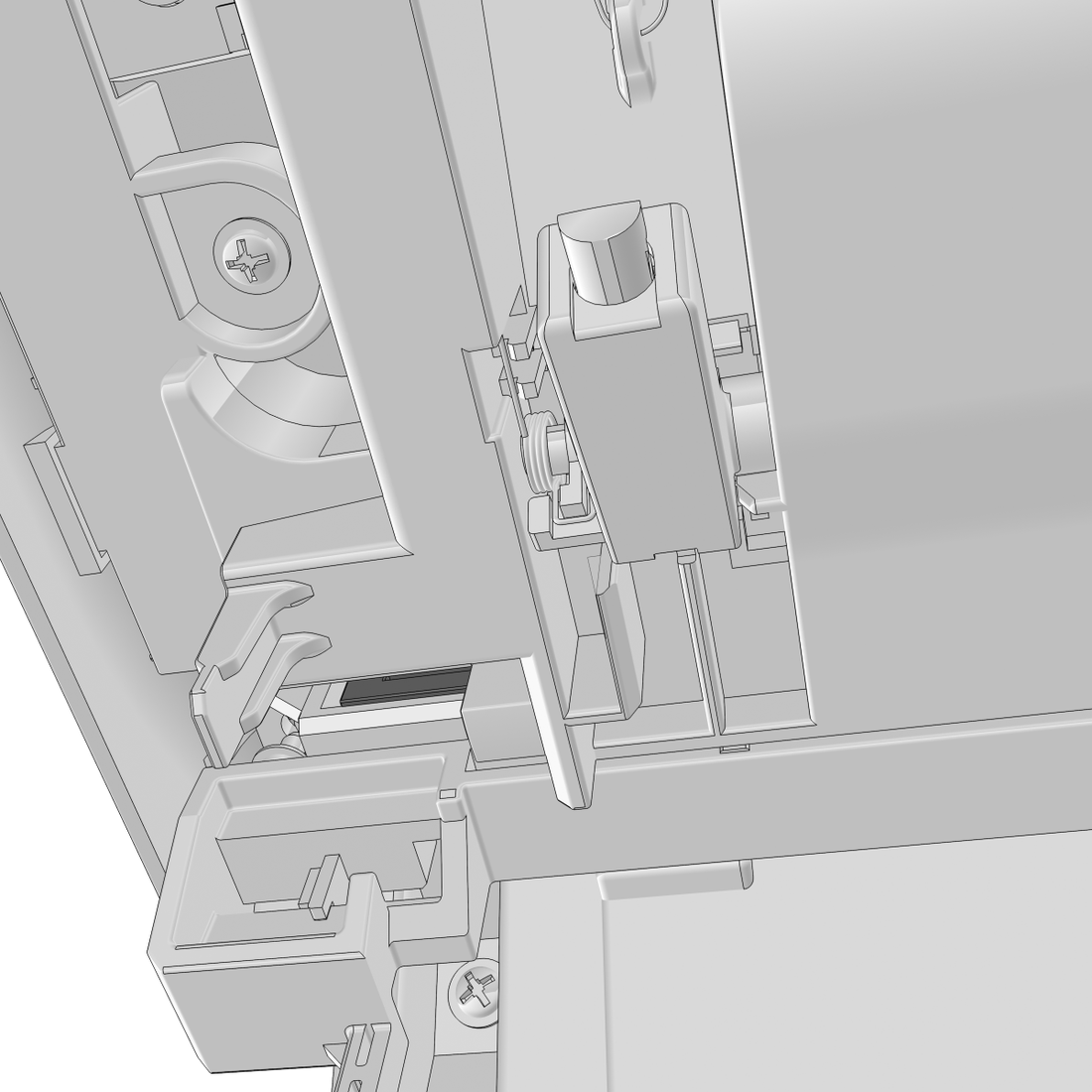

3 Поверни и удали поршень картриджа.
a Используй крюк пружины для удержания пружины, затем переустанови поршень картриджа.
b Установи пружину на поршень.
2 Нажми защелки (A) на левой стороне для удаления безеля.
2 Удали пять винтов (A), крепящих табличку с наименованием.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите табличку с названием. См. «Снятие таблички с названием» на стр. 223.
3 Снимите безель. См. «Снятие безеля» на стр. 222.
4 Удали винт (A), крепящий разъем заземления к плате контроллера.
5 Отсоедини кабель JOPP1 или JOPP2 от платы контроллера.
6 Удали винт (B) с правого переднего кронштейна и проведи кабель через паз.
7 Удали два винта (C), крепящих узел панели управления.
8 Проведи все кабели из принтера для полного удаления узла панели управления.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите табличку с названием. См. «Снятие таблички с названием» на стр. 223.
3 Снимите безель. См. «Снятие безеля» на стр. 222.
4 Снимите узел панели управления. См. «Снятие узла панели управления» на стр. 223.
5 Удали три винта (A), затем удали UICC.
Примечание: кнопки панели управления должны остаться в составе узла панели управления.

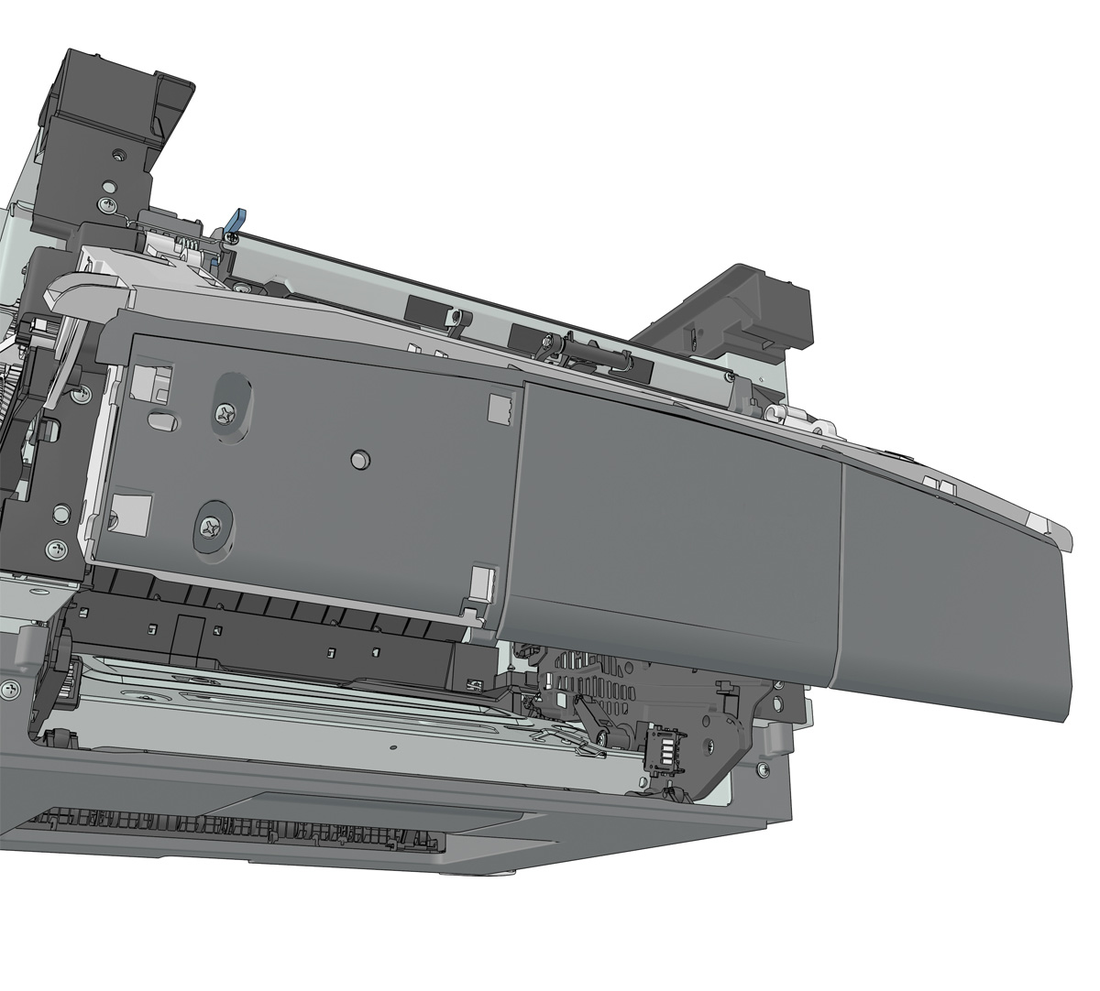

1 Снимите табличку с названием. См. «Снятие таблички с названием» на стр. 223.

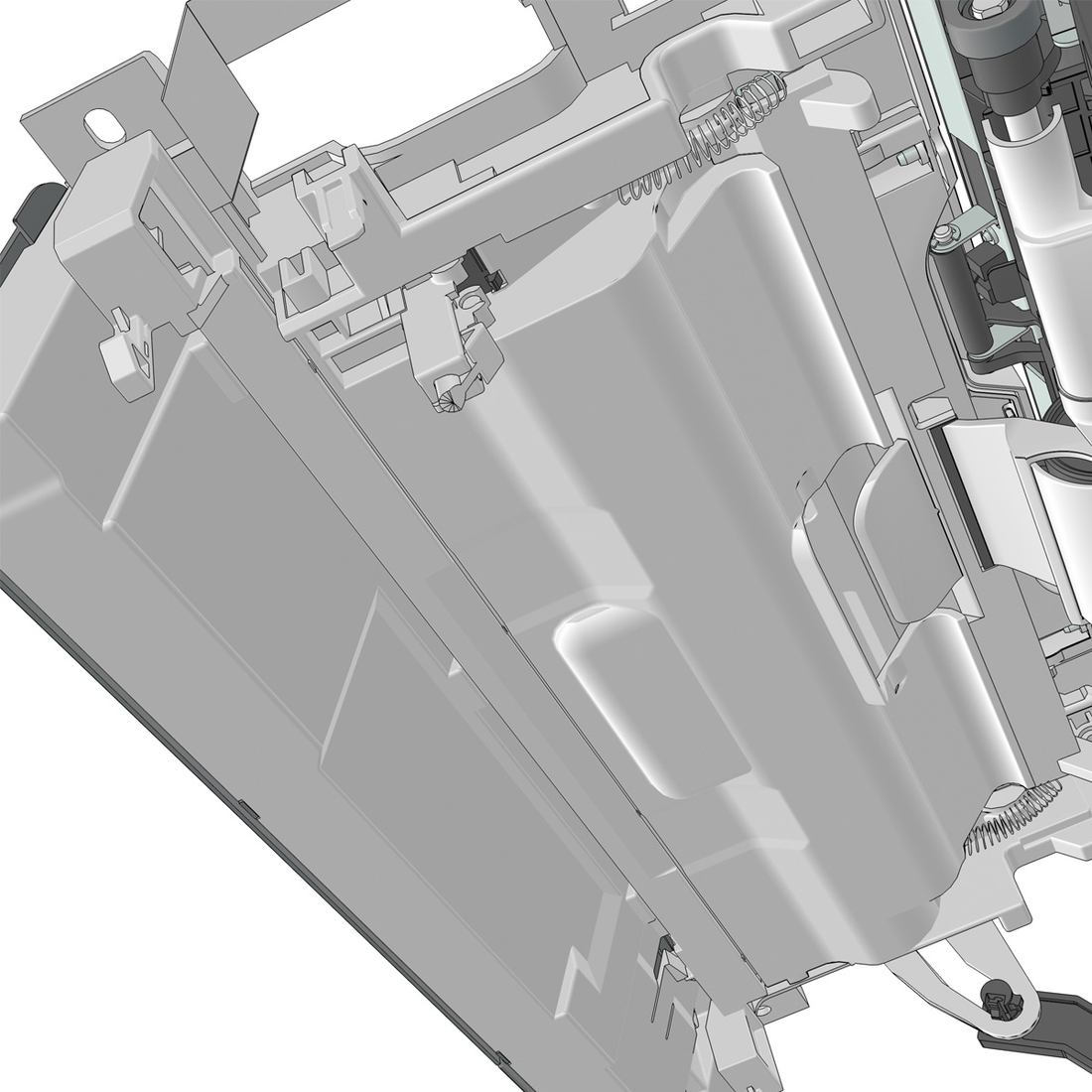

3 Сожми защелки (B) для освобождения левых и правых тяг.
4 Отпусти замок (C) и удали тягу MPF. Сделай то же самое на другой тяге MPF.
5 Отпусти правый язычок (D) MPF.

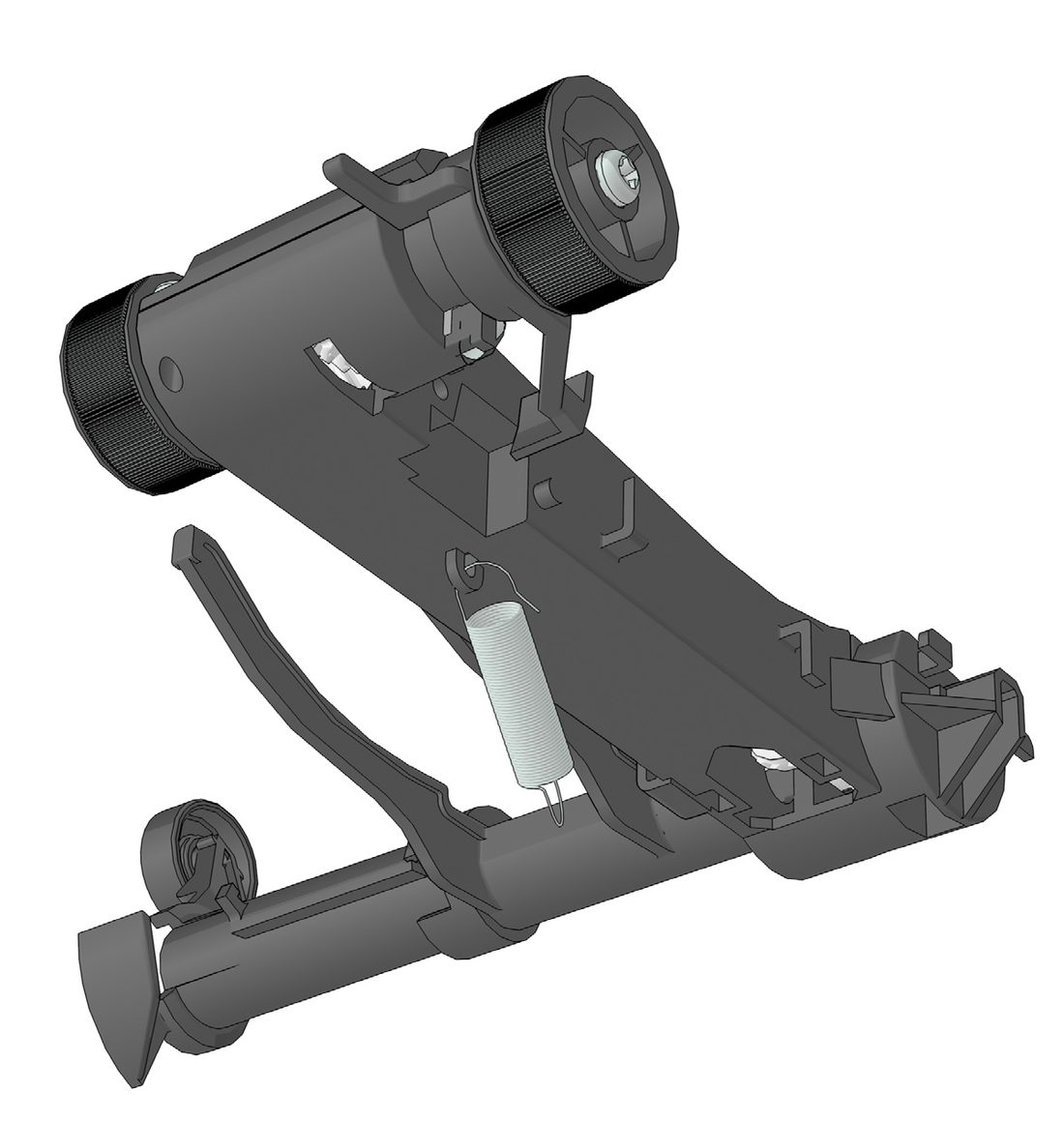

6 Сдвинь узел MPF для удаления.
2 Удали два винта (A), затем удали крышку ролика захвата MPF.
1 Снимите крышку ролика захвата МПД. См. «Снятие крышки ролика захвата МПД» на стр. 229.

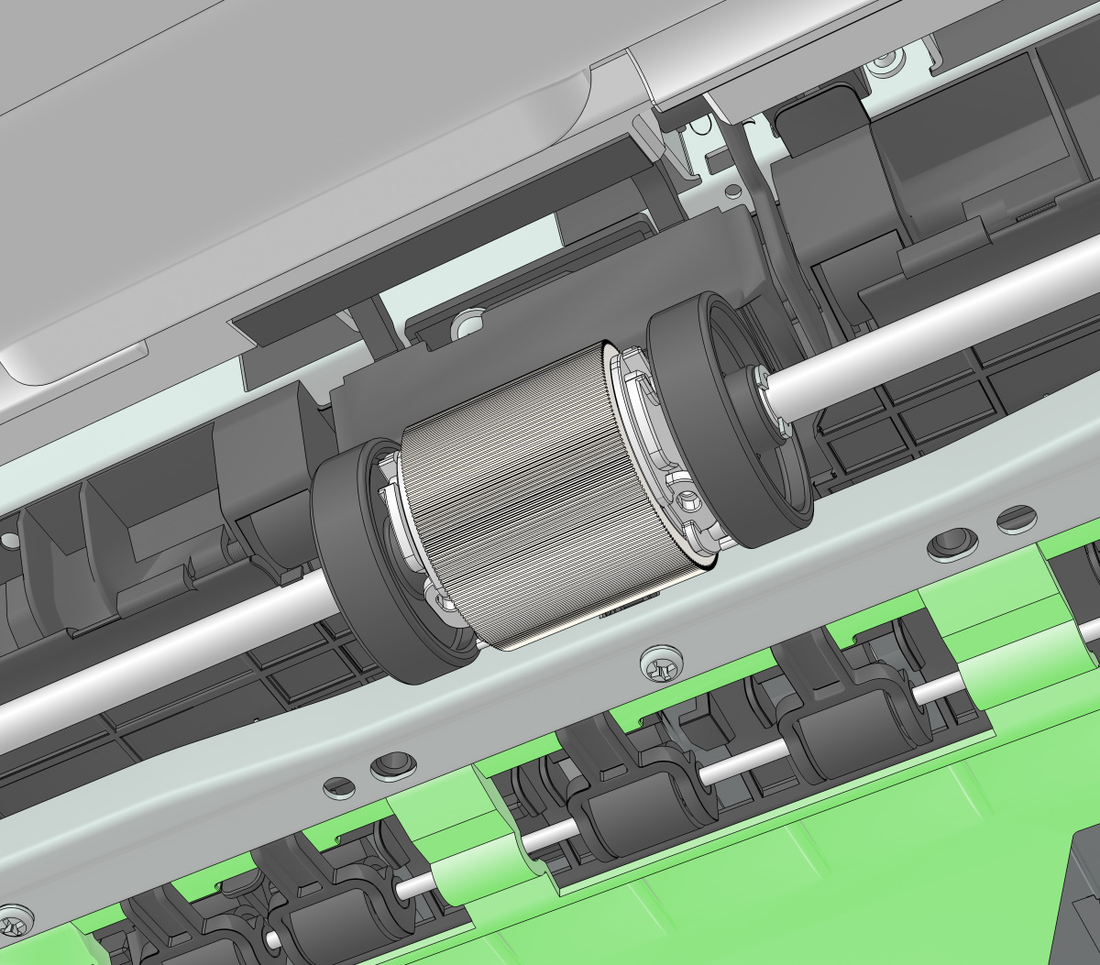

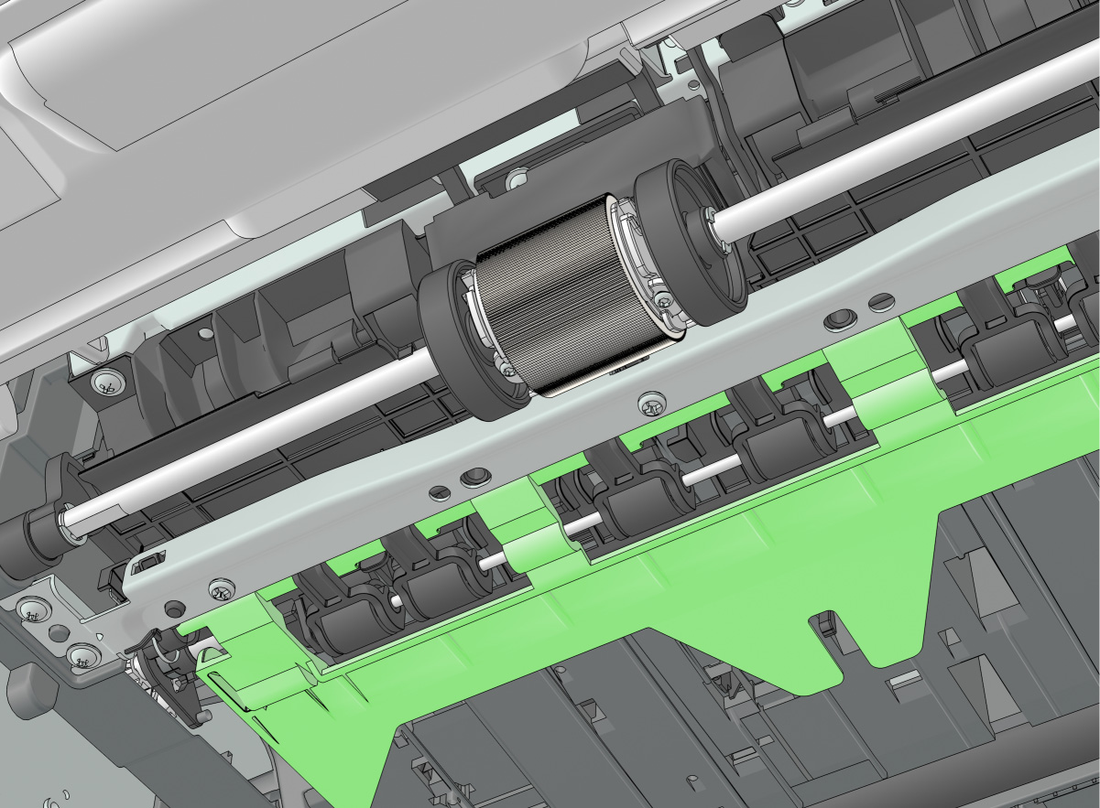

3 Потяни ролик захвата MPF наружу для удаления.
Внимание—Возможное повреждение: не касайтесь шины захвата голыми руками, так как это может повредить ролик захвата.
1 Снимите крышку ролика захвата МПД. См. «Снятие крышки ролика захвата МПД» на стр. 229.
3 Сожми защелки, затем удали откидную крышку.
1 Снимите крышку ролика захвата МПД. См. «Снятие крышки ролика захвата МПД» на стр. 229.
2 Снимите ролик захвата МПД. См. «Снятие ролика захвата МПД» на стр. 229.
3 Удали четыре винта (A), затем удали крышку доступа к замятию.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Отсоедини кабель JOPP1 или JOPP2 от платы контроллера.
3 Отсоедини кабель JCVR1 от платы контроллера.
4 Сожми защелку и отсоедини тягу от передней дверцы.
5 Удали винт (A) для отсоединения провода заземления.
7 Удали правый передний кронштейн, затем удали переднюю дверцу.

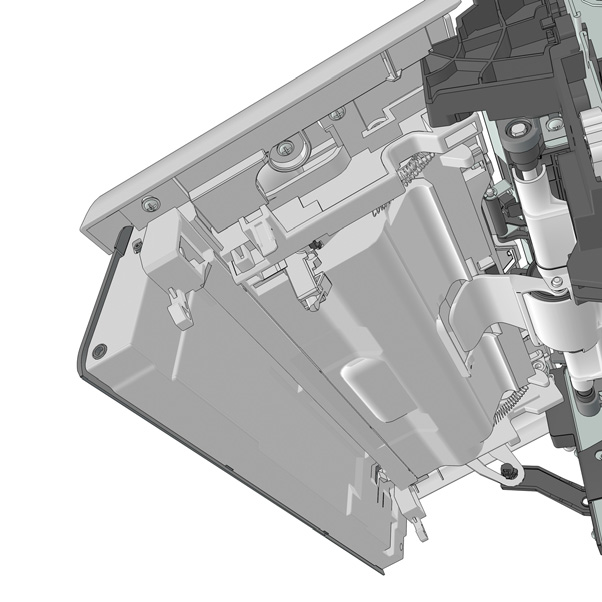

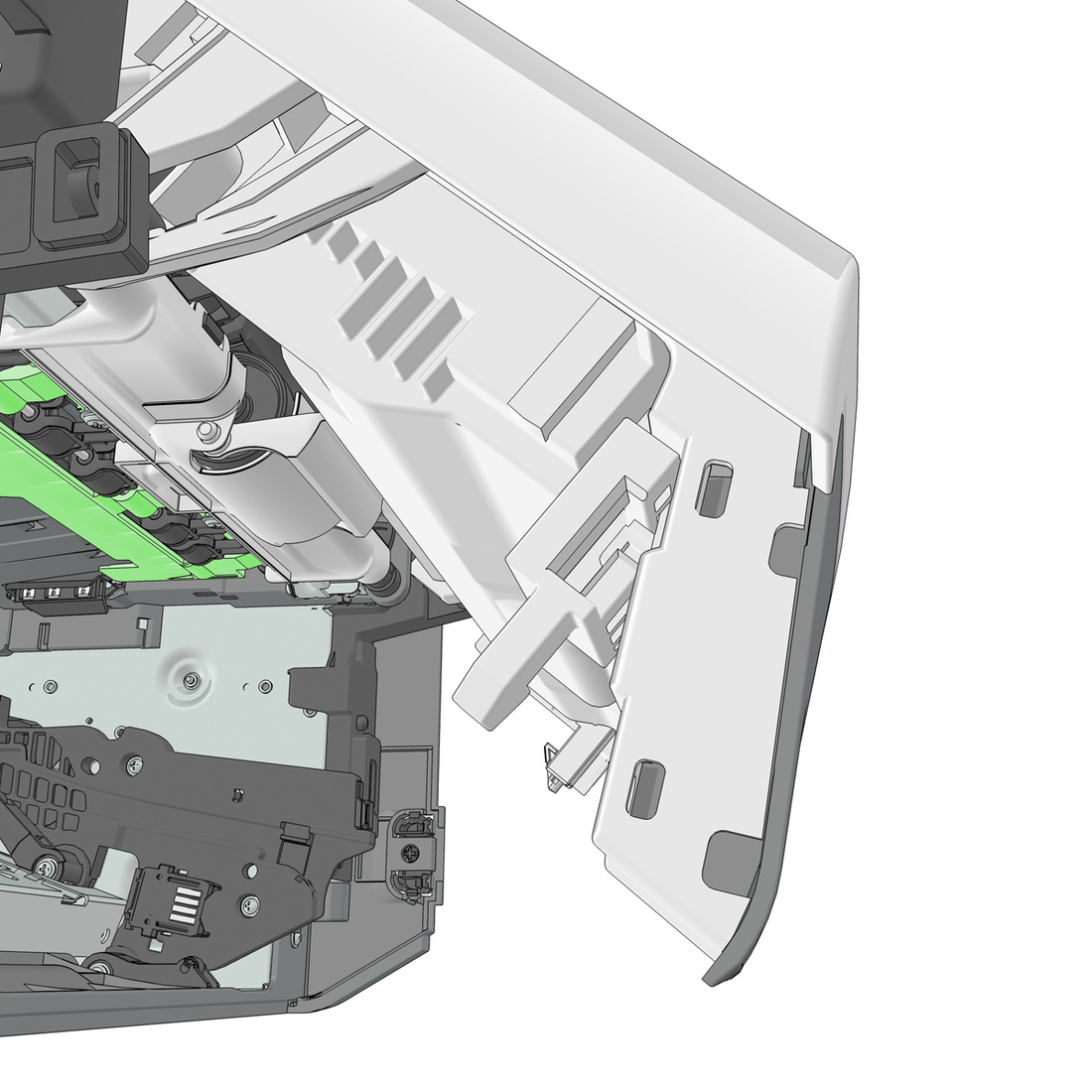

Ниже изображены передняя дверца и правый передний кронштейн.
a Установи левую сторону передней дверцы на принтер.
b Присоедини правый передний кронштейн к передней дверце.
c Установи правый передний кронштейн на принтер.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите переднюю дверцу. См. «Снятие передней дверцы» на стр. 231.
3 Снимите табличку с названием. См. «Снятие таблички с названием» на стр. 223.
4 Снимите узел МПД. См. «Снятие узла МПД» на стр. 226.
5 Снимите безель. См. «Снятие безеля» на стр. 222.
6 Снимите узел панели управления. См. «Снятие узла панели управления» на стр. 223.
7 Передняя крышка доступа остаётся на месте.
1 Снимите переднюю дверцу. См. «Снятие передней дверцы» на стр. 231.
2 Снизу справа от передней опоры снимите винт (A).
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите переднюю дверцу. См. «Снятие передней дверцы» на стр. 231.
3 Снимите крышку ролика захвата МПД. См. «Снятие крышки ролика захвата МПД» на стр. 229.
4 Снимите ролик захвата МПД. См. «Снятие ролика захвата МПД» на стр. 229.
5 Снимите крышку доступа к замятиям. См. «Снятие крышки доступа к замятиям» на стр. 230.
6 Отключите кабель JMPF1 от платы контроллера.

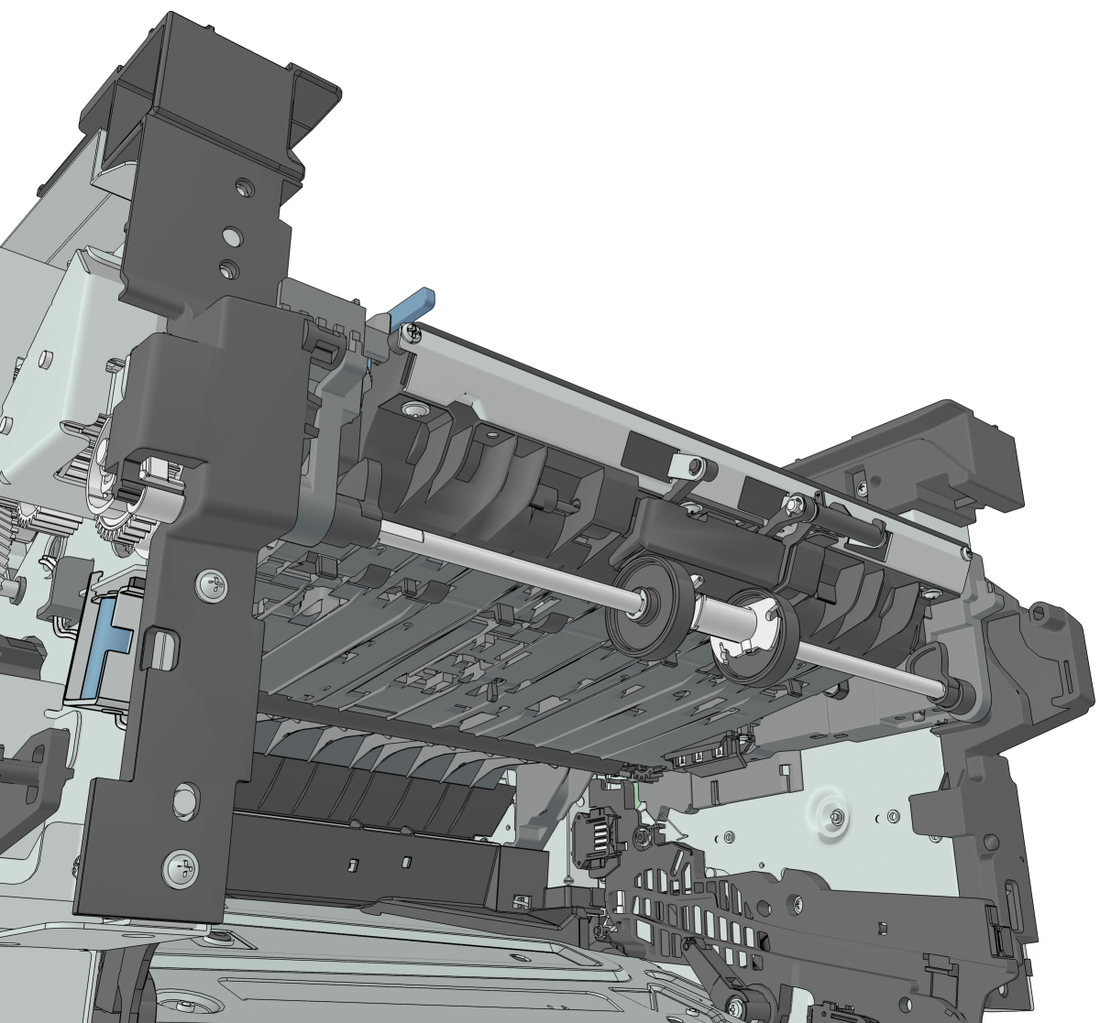

8 Надавите и удерживайте ограничитель кулачка для освобождения вала MPF.
9 Поверните вал MPF внутрь так, чтобы кулачки на каждом конце смотрели вверх.

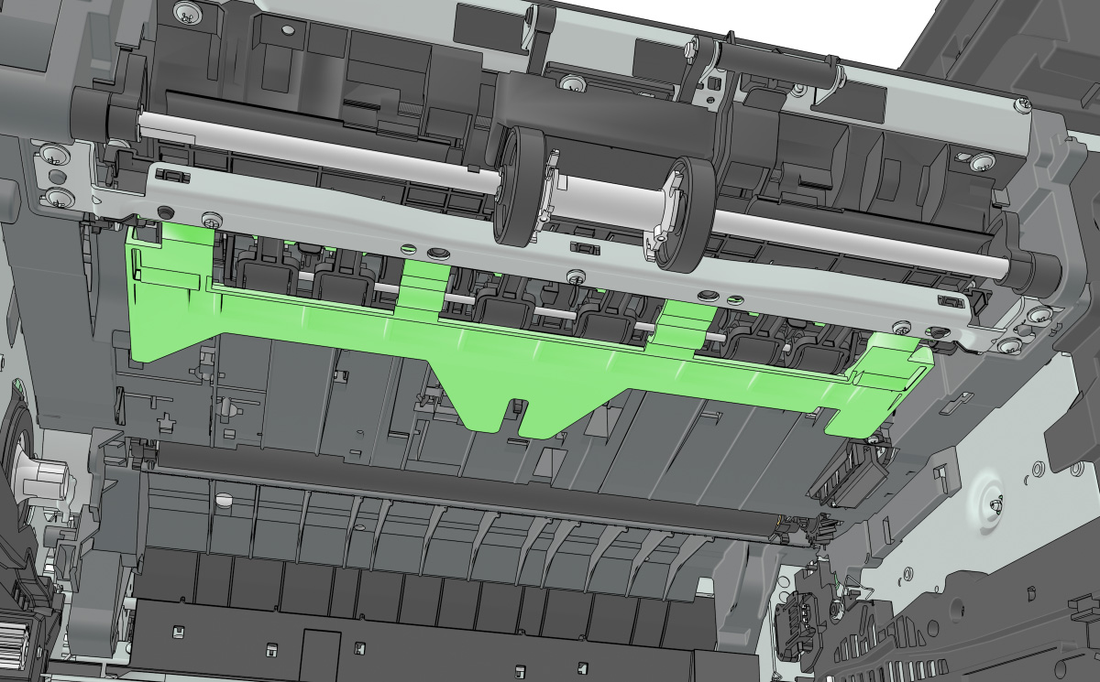

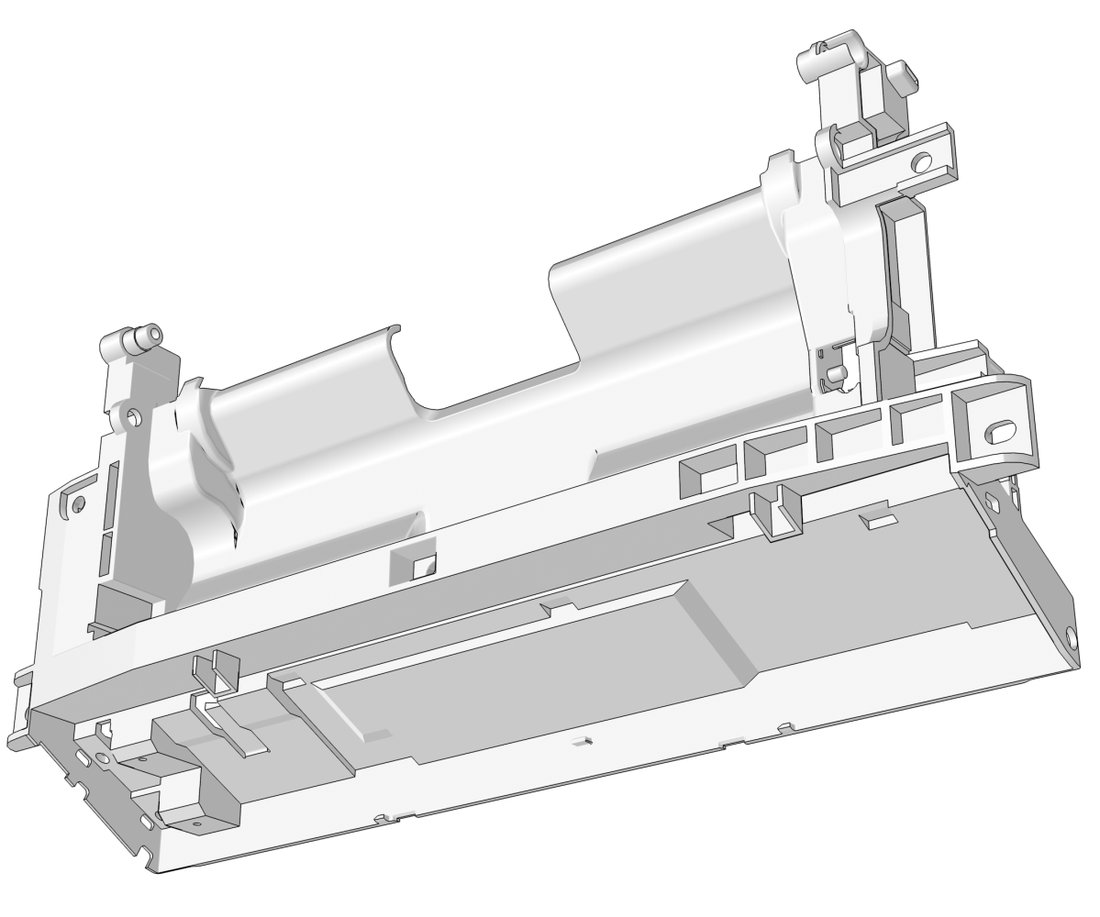

10 Освободите переднюю направляющую от направляющих на каждом конце.
Примечание при установке: Кулачки на каждом конце вала MPF должны указывать вниз.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите переднюю дверцу. См. «Снятие передней дверцы» на стр. 231.
3 Снимите крышку ролика захвата МПД. См. «Снятие крышки ролика захвата МПД» на стр. 229.
4 Снимите ролик захвата МПД. См. «Снятие ролика захвата МПД» на стр. 229.
5 Снимите крышку доступа к замятиям. См. «Снятие крышки доступа к замятиям» на стр. 230.

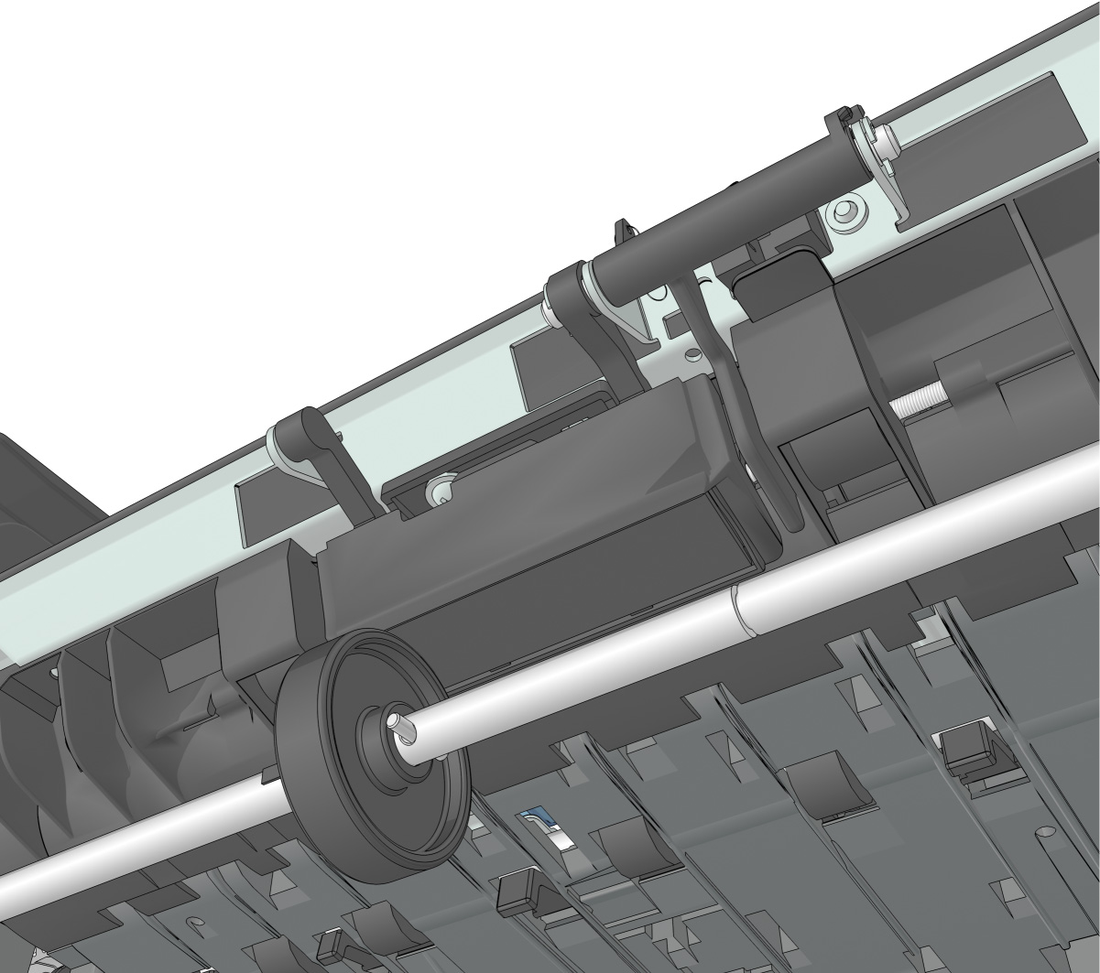

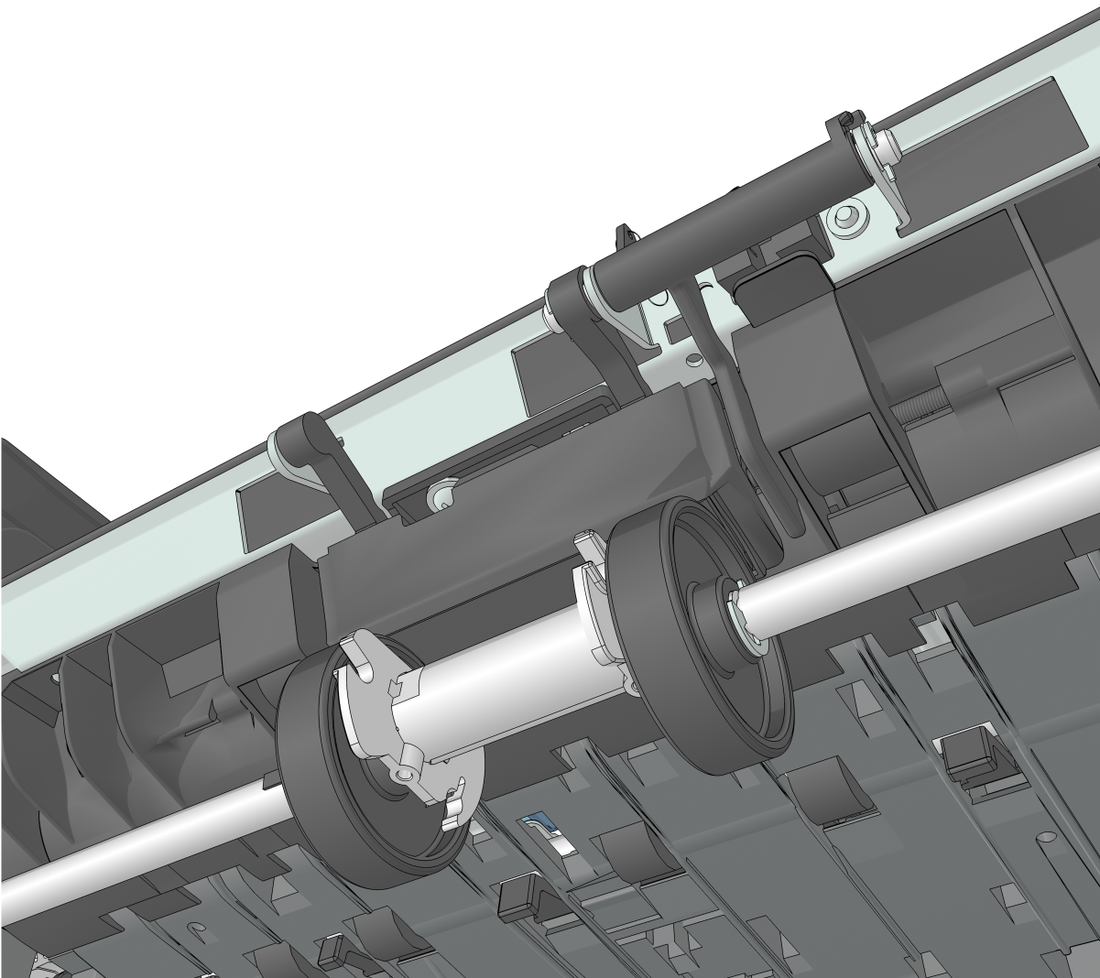

7 Надавливая на флаг датчика MPF (B) и сепаратор (C), сдвиньте ролик ограничителя (D) и втулку ролика захвата MPF (E) вправо.
9 Надавливая на флаг датчика MPF и сепаратор, сдвиньте ролик ограничителя (G) вправо.
10 Снимите стопорное кольцо (H), затем сдвиньте вал (I) вправо.
11 Снимите сепаратор и пружину под ним.
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
2 Снимите заднюю дверцу и крышку. См. «Снятие задней дверцы и крышки» на стр. 256.
3 Отключите кабель (A) сзади и отключите кабель (B) слева.

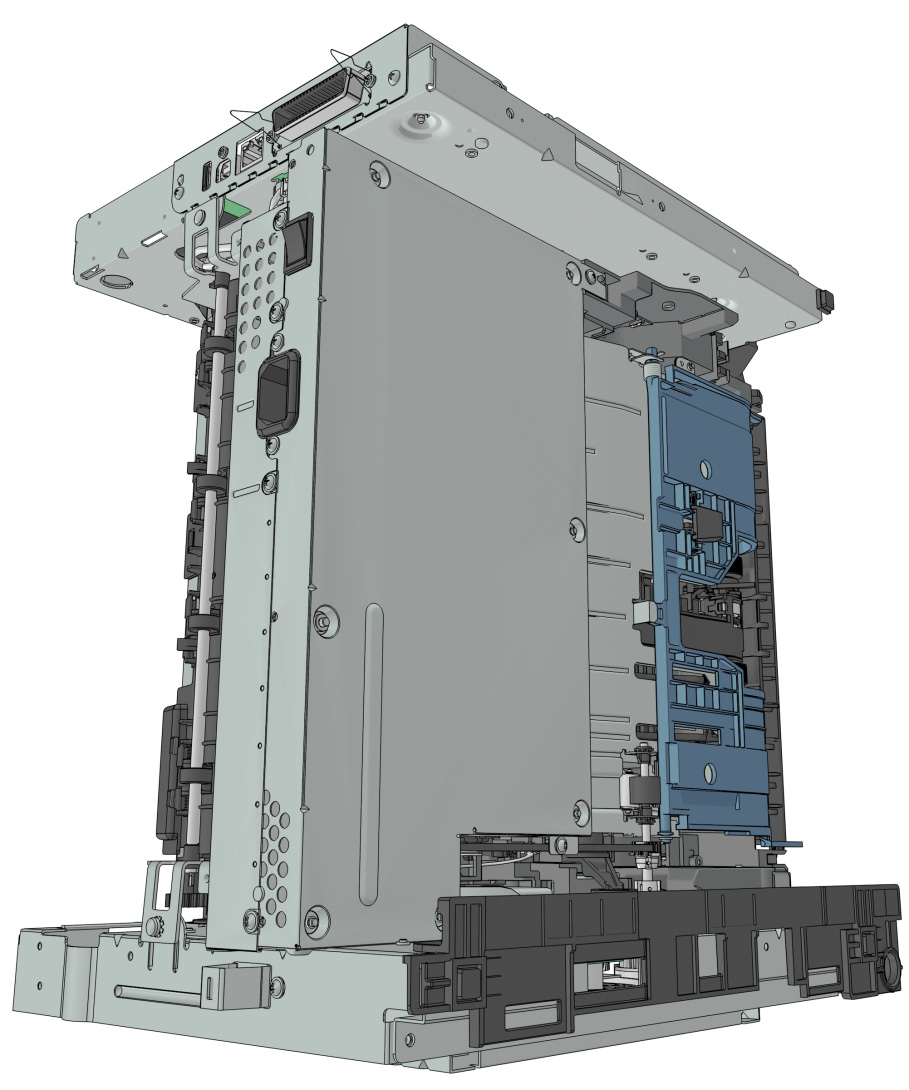

4 Установите принтер так, чтобы он лежал на правом боку.
5 Снимите три винта (C), затем снимите направляющую правого лотка.
6 Снимите пять металлических винтов (D) и пластиковый винт (E), крепящие блок питания.
7 Снимите блок питания, затем отключите все кабели от блока питания.
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
2 Снимите заднюю дверцу и крышку. См. «Снятие задней дверцы и крышки» на стр. 256.
3 Снимите блок питания. См. «Снятие блока питания» на стр. 239.
4 Установите принтер так, чтобы он лежал на правом боку.
5 Снимите три винта (A), затем снимите защитный экран блока питания.
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
2 Снимите заднюю дверцу и крышку. См. «Снятие задней дверцы и крышки» на стр. 256.
3 Снимите блок питания. См. «Снятие блока питания» на стр. 239.
4 Снимите экран блока питания. См. «Снятие экрана блока питания» на стр. 240.
5 Установите принтер так, чтобы он лежал на правом боку.

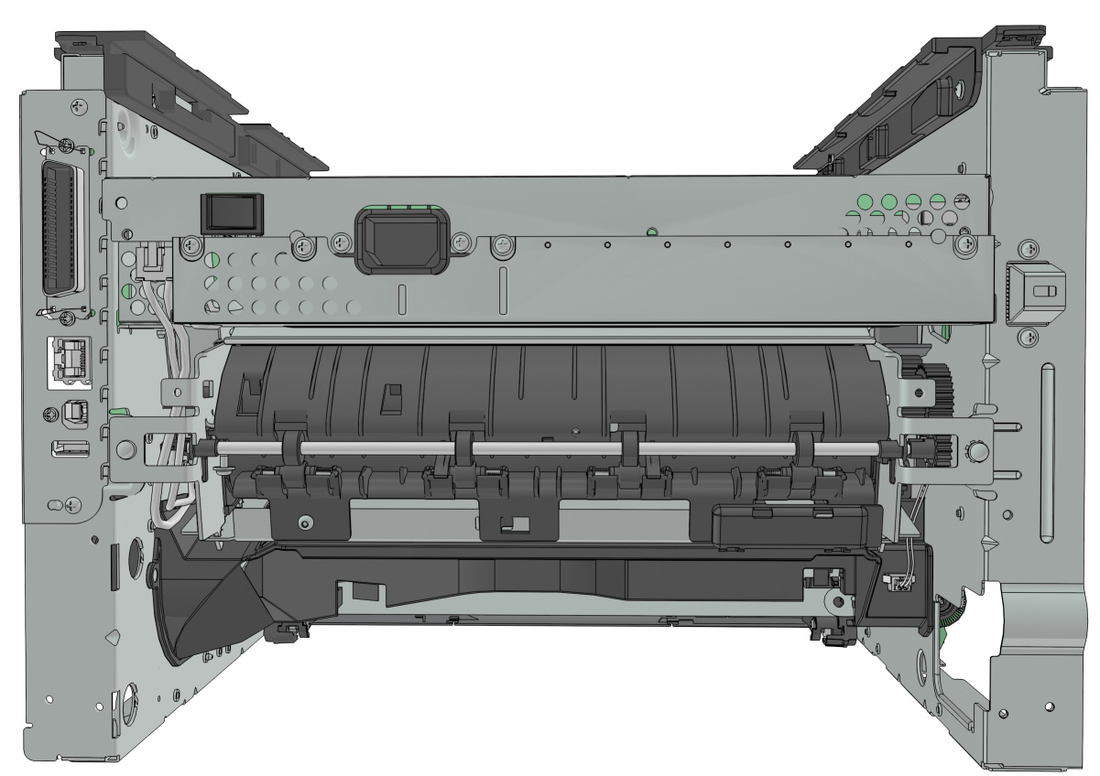

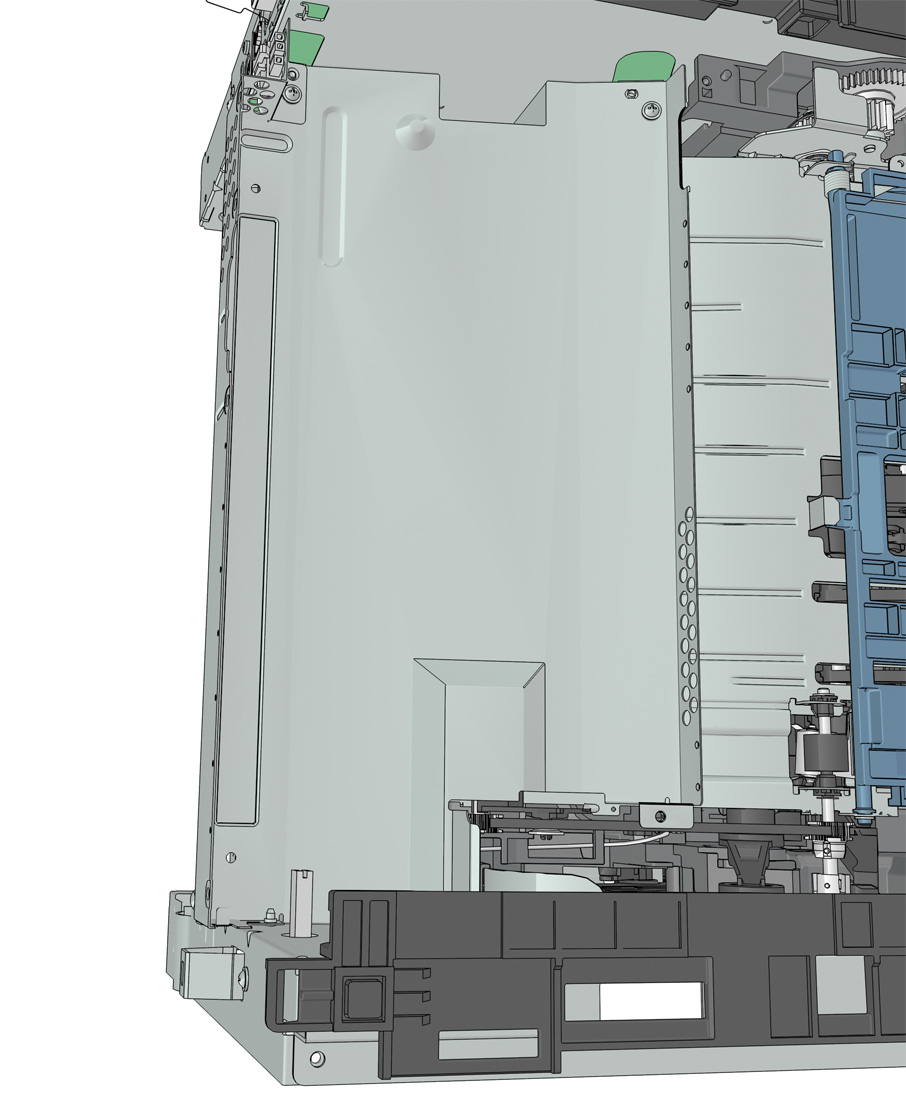

6 Снимите четыре винта (A), крепящие дуплекс.
Примечание: Связь дуплекса (B) входит в состав FRU.
Снятие датчика двустороннего модуля и датчика входа 1 Снимите левую крышку. См. «Снятие левой крышки» на стр. 194.
2 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
3 Снимите заднюю дверцу и крышку. См. раздел «Снятие задней дверцы и крышки» на странице 256.
4 Снимите блок питания. См. «Снятие блока питания» на стр. 239.
5 Снимите экран блока питания. См. «Снятие экрана блока питания» на стр. 240.
6 Снимите двусторонний модуль. См. «Снятие двустороннего модуля» на стр. 241.
7 Отключите кабель JDUPPI1 от платы контроллера.
8 Снимите два винта (A) и перережьте кабель рядом с рамой, чтобы отсоединить датчики.
9 Снимите другую половину кабеля из принтера.
Примечание по установке: проложите кабель по новому пути и закрепите его стяжкой кабеля (A).
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
2 Снимите редуктор главного привода. См. раздел «Снятие редуктора главного привода» на странице 195.
3 Снимите заднюю дверцу и крышку. См. раздел «Снятие задней дверцы и крышки» на странице 256.
4 Снимите блок питания. См. «Снятие блока питания» на стр. 239.
5 Снимите экран блока питания. См. «Снятие экрана блока питания» на стр. 240.
6 Снимите двусторонний модуль. См. «Снятие двустороннего модуля» на стр. 241.

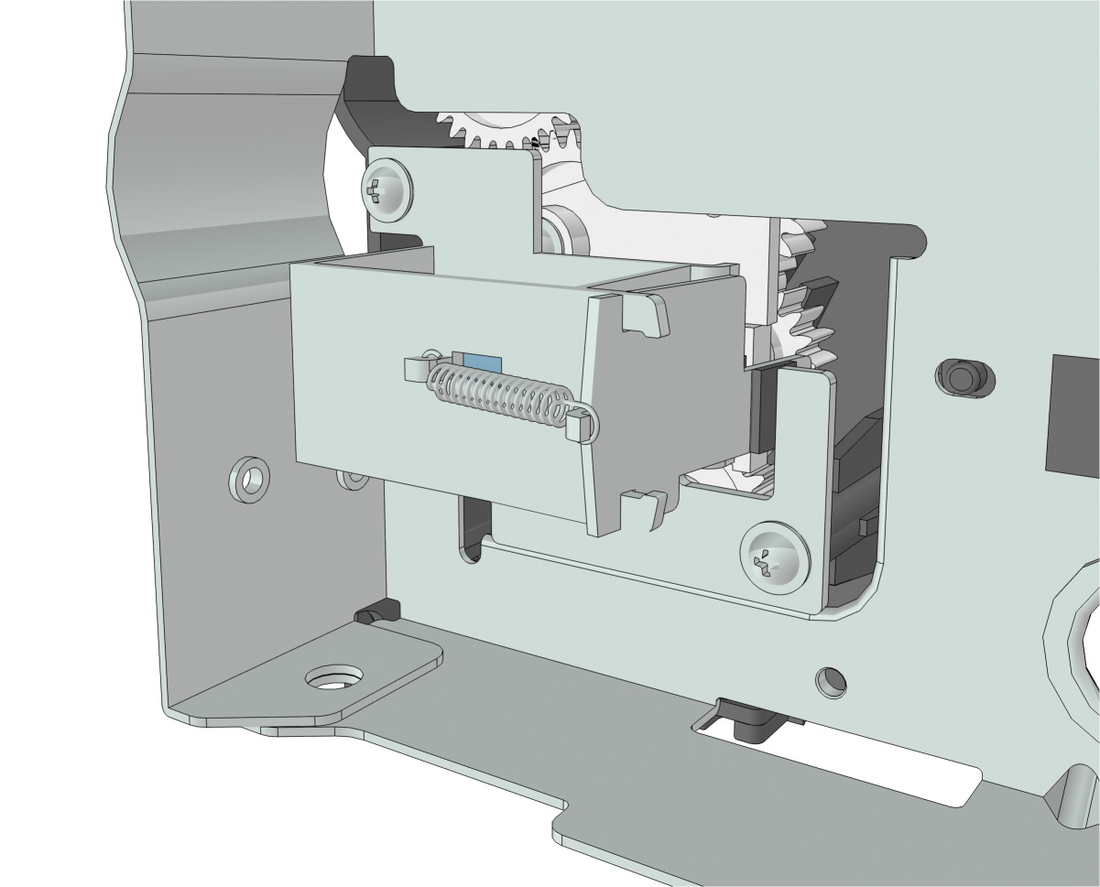

7 Отключите пружину (A) от принтера.

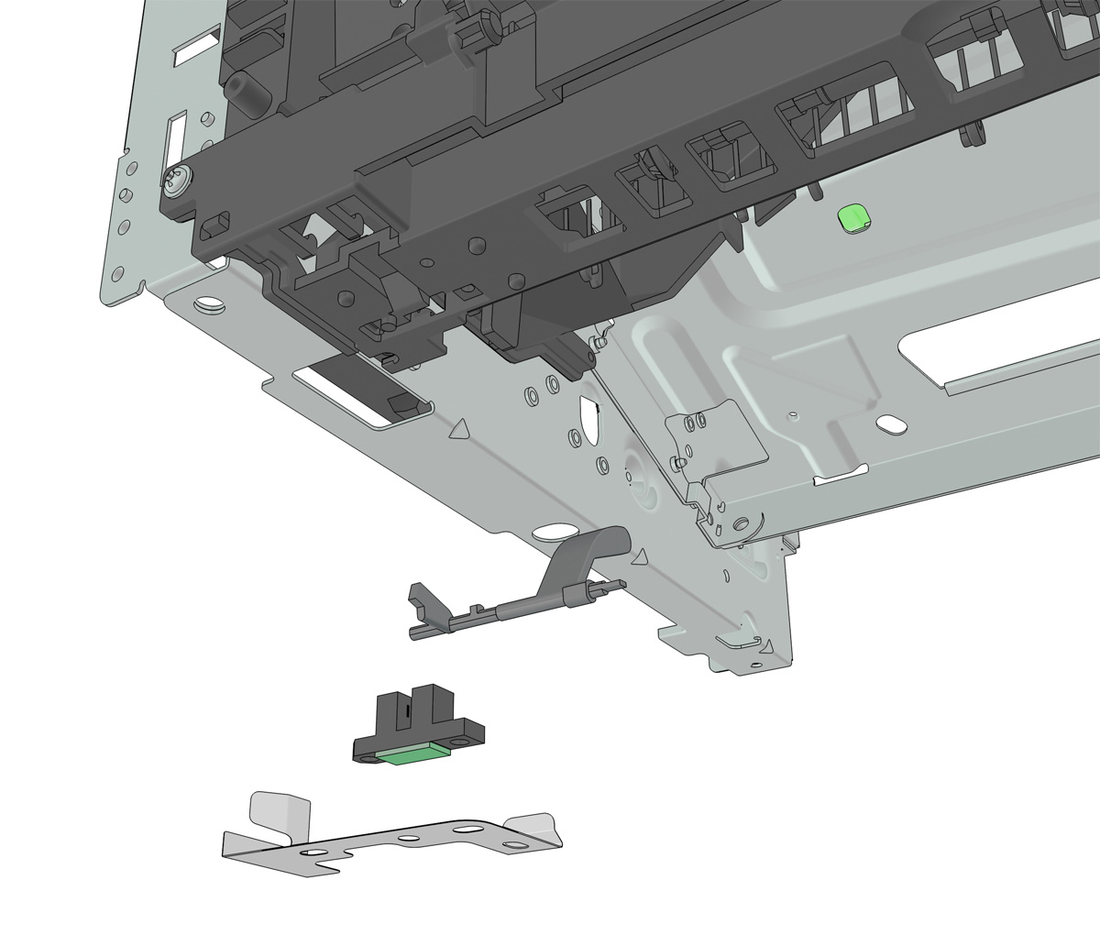

8 Снимите два винта (B), затем снимите датчик.
9 Отключите кабель от датчика.
a Нанесите RheoGel 793 на верхний и нижний край шторки затвора.
b Нанесите RheoGel 793 на точку контакта между кронштейном (A) и кулачком.
c Нанесите RheoGel 793 на точку контакта нижнего края (B), где скользит кронштейн стеклоочистителя.
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
2 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
3 Снимите заднюю дверцу и крышку. См. раздел «Снятие задней дверцы и крышки» на странице 256.
4 Снимите блок питания. См. «Снятие блока питания» на стр. 239.
5 Снимите экран блока питания. См. «Снятие экрана блока питания» на стр. 240.
6 Снимите двусторонний модуль. См. «Снятие двустороннего модуля» на стр. 241.
7 Отключите кабель JACM1 от платы контроллера и перережьте его рядом с рамой.
8 Удали винт (A), затем удали датчик.
9 Снимите другую половину кабеля из принтера.
a Установи датчик на ACM.
b Проложи кабель вдоль двух кабельных держателей на боку ACM.
Примечание: Убедись, что кабель не ослаблен.
c Подведи кабель перед двумя кабельными держателями возле вала ACM.
d Проведи кабель за правый кабельный держатель.
e Скрути кабель так, чтобы он образовал петлю.
Надень петлю на левый кабельный держатель.
g Потяни свободный конец, чтобы убедиться, что кабель плотно закреплен вокруг кабельных держателей.
h Проложи кабель по новому пути и закрепи его кабельным стяжком (A).
1 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.

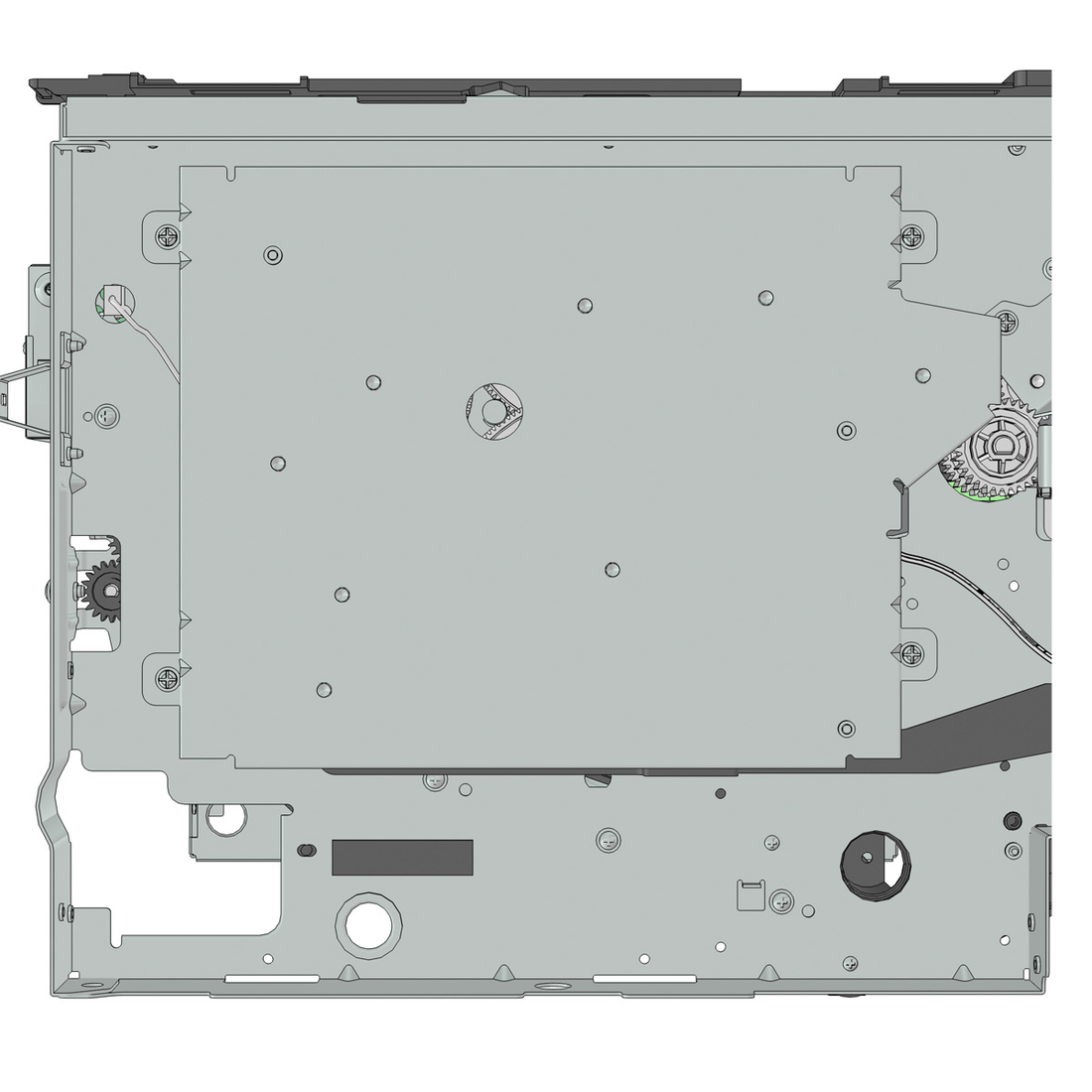

2 Снимите редуктор главного привода. См. раздел «Снятие редуктора главного привода» на странице 195.
3 Снимите заднюю дверцу и крышку. См. раздел «Снятие задней дверцы и крышки» на странице 256.

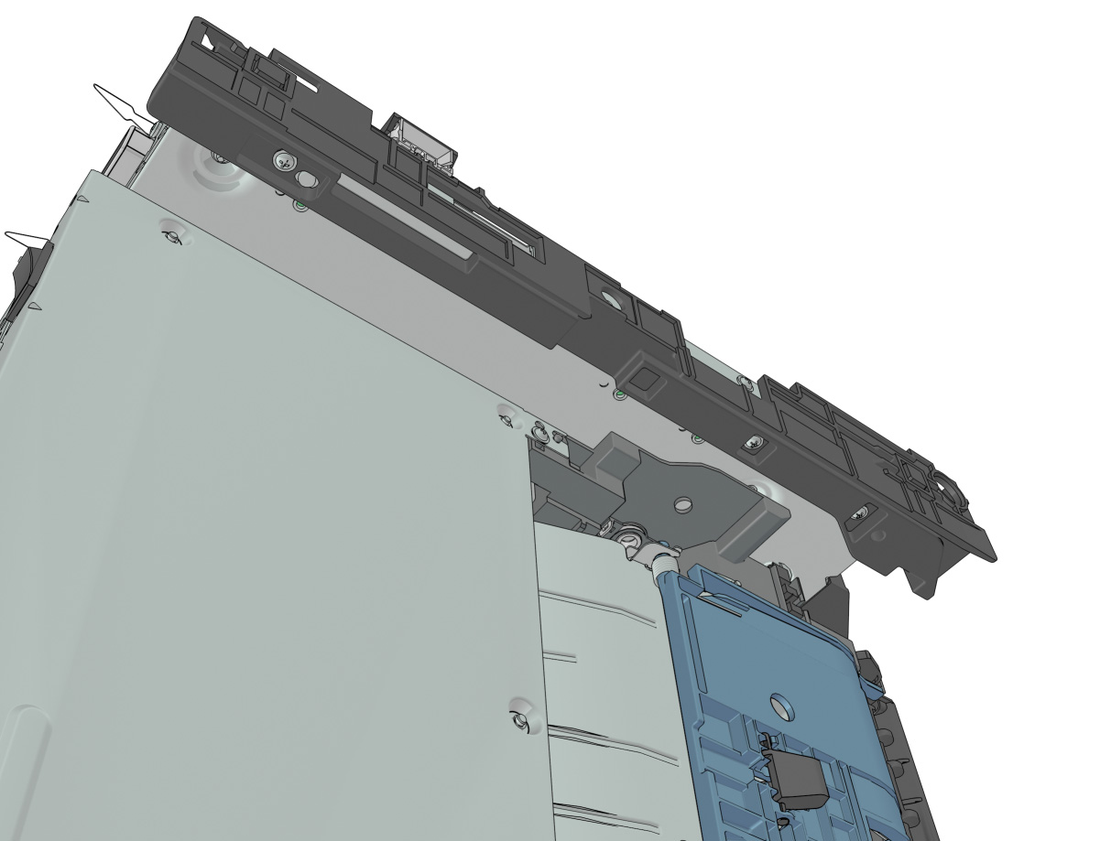

4 Снимите блок питания. См. «Снятие блока питания» на стр. 239.
5 Снимите экран блока питания. См. «Снятие экрана блока питания» на стр. 240.
6 Снимите двусторонний модуль. См. «Снятие двустороннего модуля» на стр. 241.

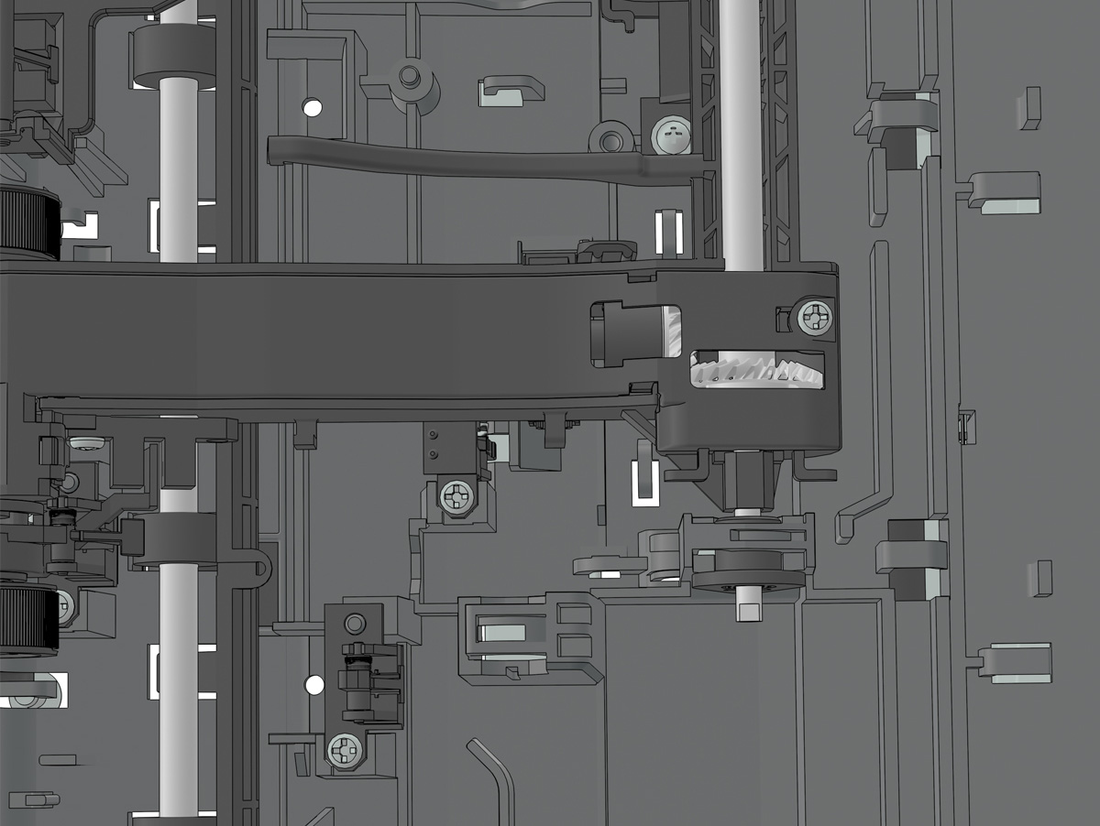

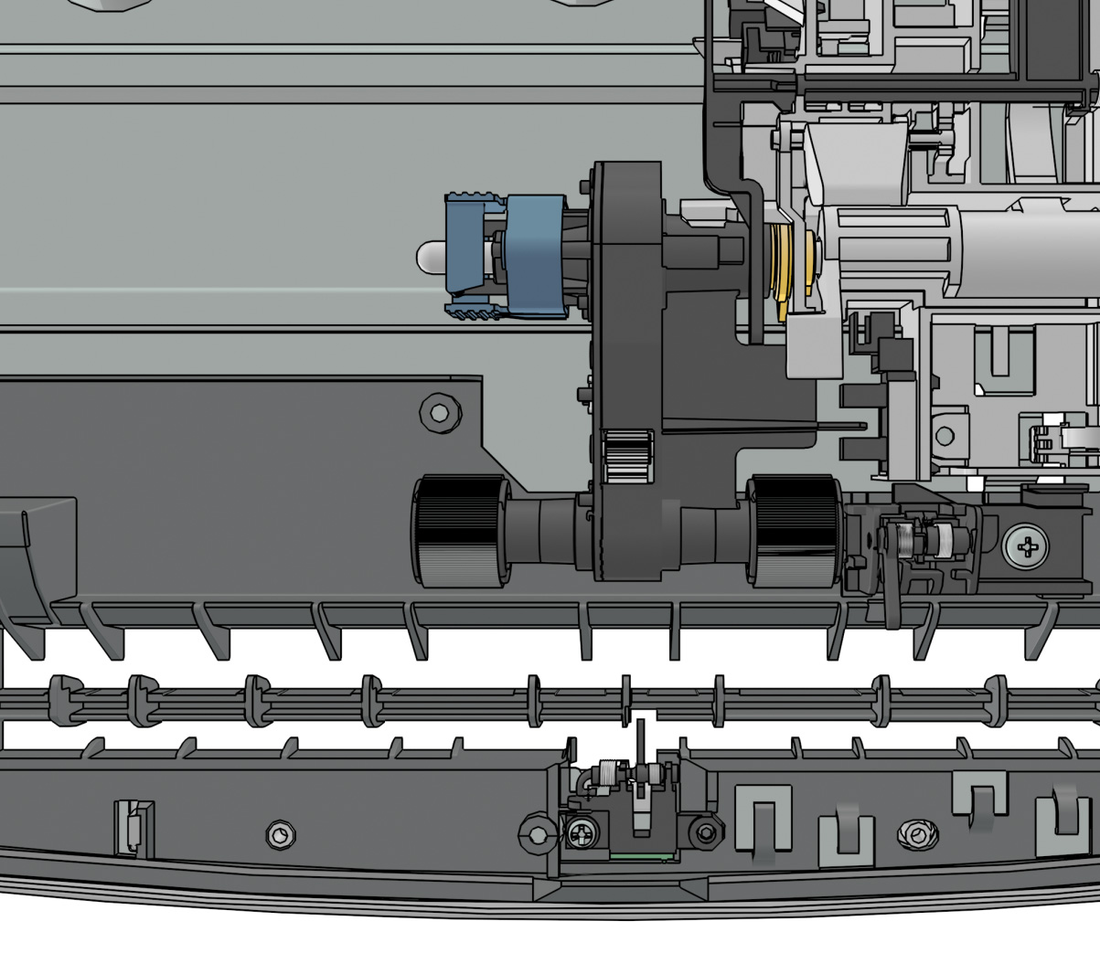

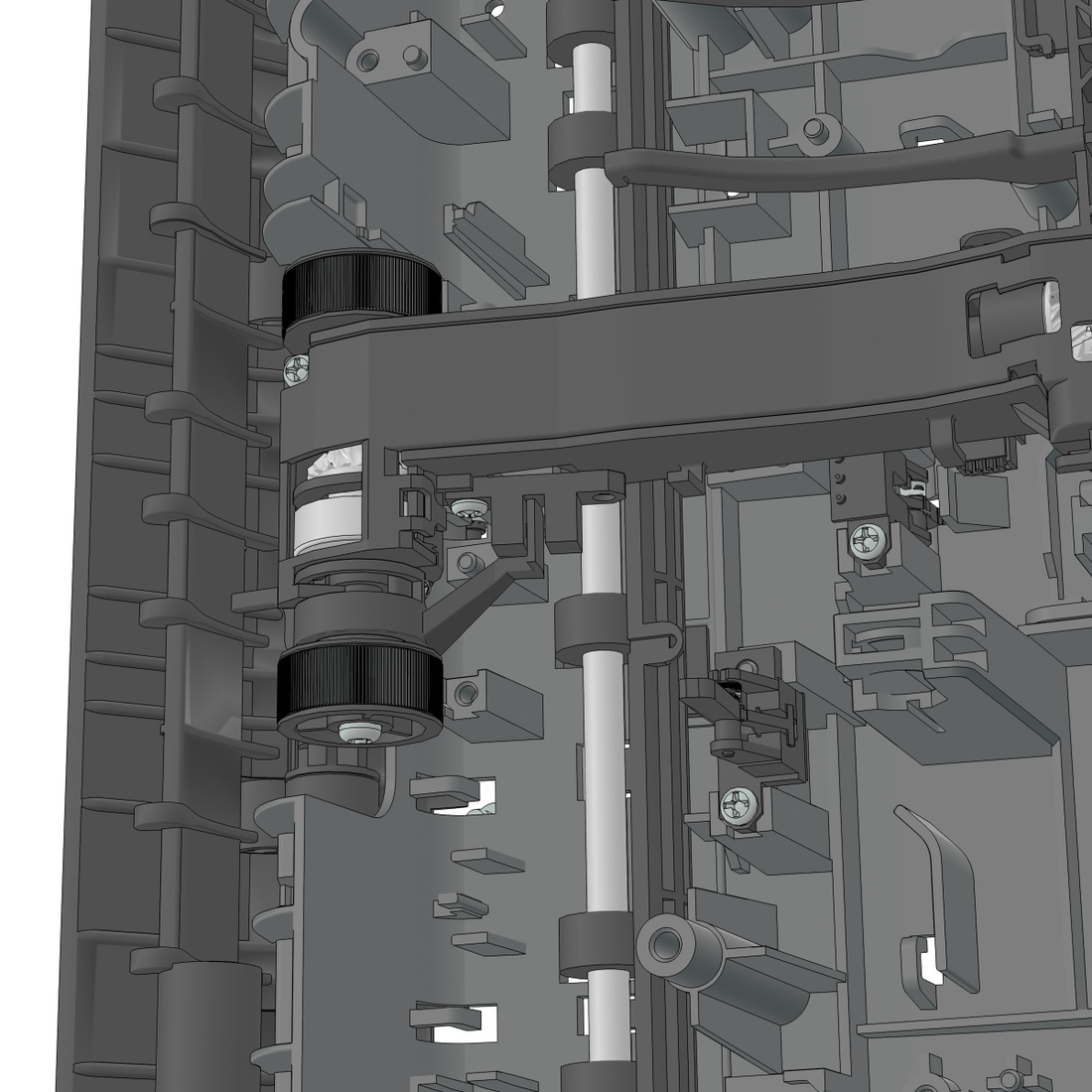

7 Используя маленькую отвертку с плоским жалом, заблокируй ролик (A) и предотврати вращение вала.
8 Во время блокировки ролика удали винт (B).
9 Извлеки муфту ACM и оставь ее висящей.
10 Удали винт (C) и отсоедини датчик заднего края.
11 Отсоедини две пружины (D).
12 Сделай рычагом острый конец втулки ACM, чтобы освободить стопорный палец снизу.
13 Поверни и удали втулку ACM.
14 Сделай рычагом острый конец второго толкателя захвата, чтобы освободить стопорный палец снизу.
15 Поверни и удали втулку второго толкателя захвата.

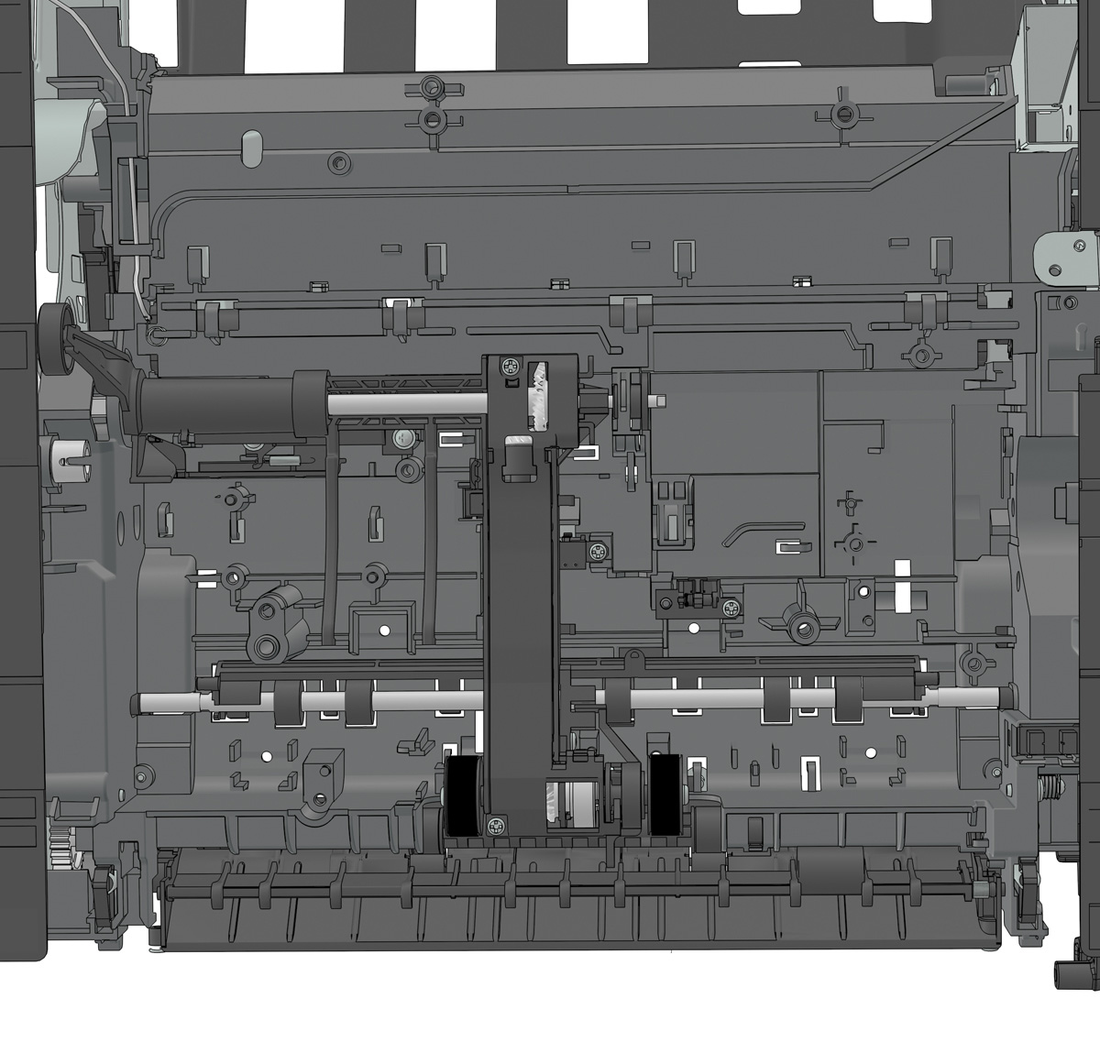

16 Извлеки вал и удали ACM.
1 Нажми защелки с каждой стороны защитной крышки.

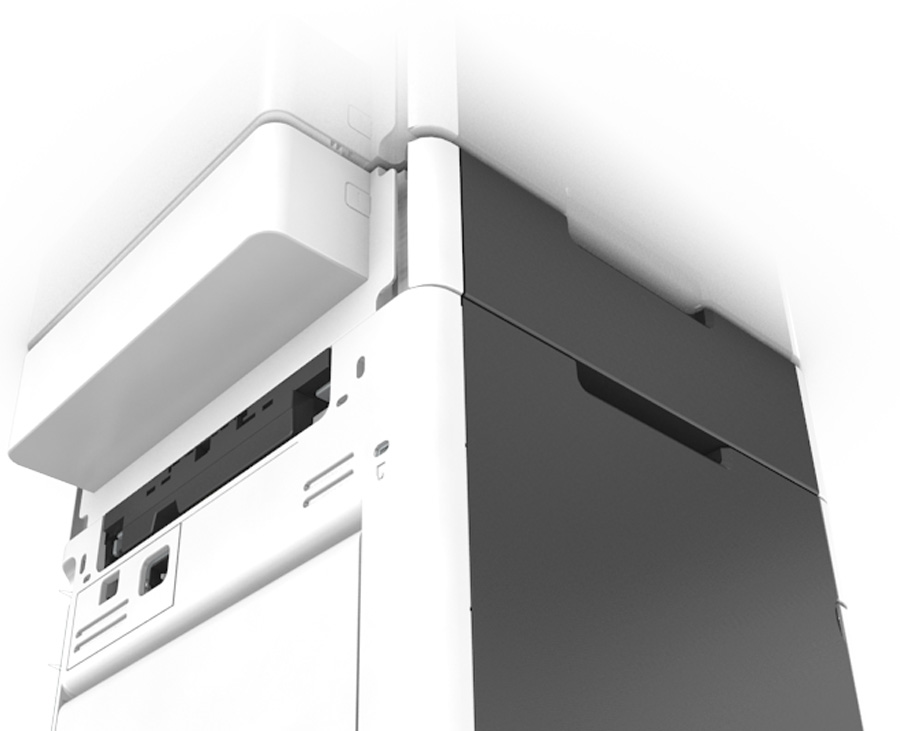

Снятие задней дверцы и крышки 1 Расположи принтер так, чтобы он лежал на левом или правом боку.
2 Открой заднюю дверцу под углом 45 градусов.
3 Потяни заднюю дверцу, чтобы удалить.
4 Удали два винта (A), закрепляющих заднюю крышку.
5 Нажми две защелки, чтобы освободить заднюю крышку.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
3 Снимите заднюю дверцу и крышку. См. раздел «Снятие задней дверцы и крышки» на странице 256.
4 Снимите верхнюю крышку. См. раздел «Снятие верхней крышки» на странице 263.
5 Отсоедини кабель JNRW1 от платы контроллера.

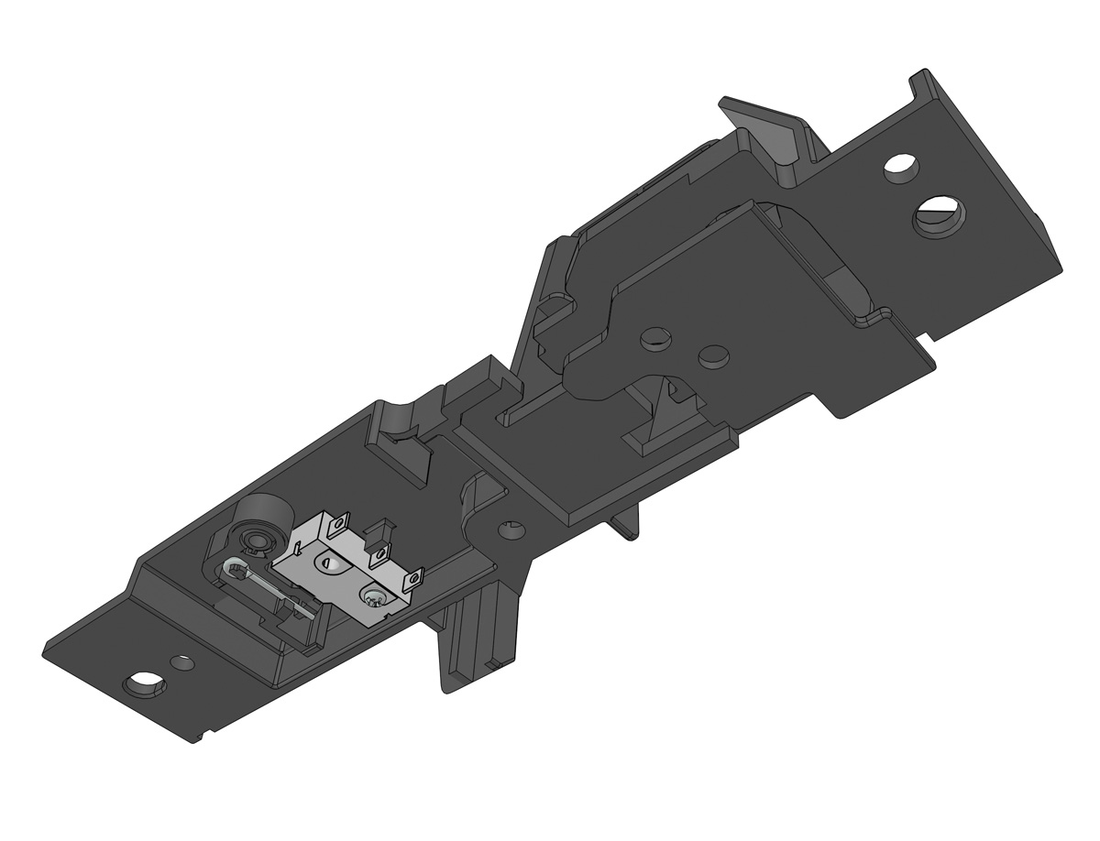

6 Удали шесть винтов (A), закрепляющих датчик и верхний выходной направляющий к узлу переворота.
7 Удали землю (B), датчик (C) и флажок датчика (D).
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
3 Снимите заднюю дверцу и крышку. См. раздел «Снятие задней дверцы и крышки» на странице 256.
4 Снимите верхнюю крышку. См. раздел «Снятие верхней крышки» на странице 263.
5 Отсоедини кабель JNRW1 от платы контроллера.
6 Удали два винта (A), затем отсоедини обратный соленоид.
Примечание: не отсоединяй кабель соленоида реверса от платы контроллера.
7 Удали шесть винтов (B), закрепляющих узел переворота.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
3 Снимите заднюю дверцу и крышку. См. раздел «Снятие задней дверцы и крышки» на странице 256.
4 Снимите верхнюю крышку. См. раздел «Снятие верхней крышки» на странице 263.
5 Снимите узел повторной подачи. См. «Снятие узла повторной подачи» на стр. 259.
6 Удали два винта (A) и затем удали верхнюю часть узла переворота.

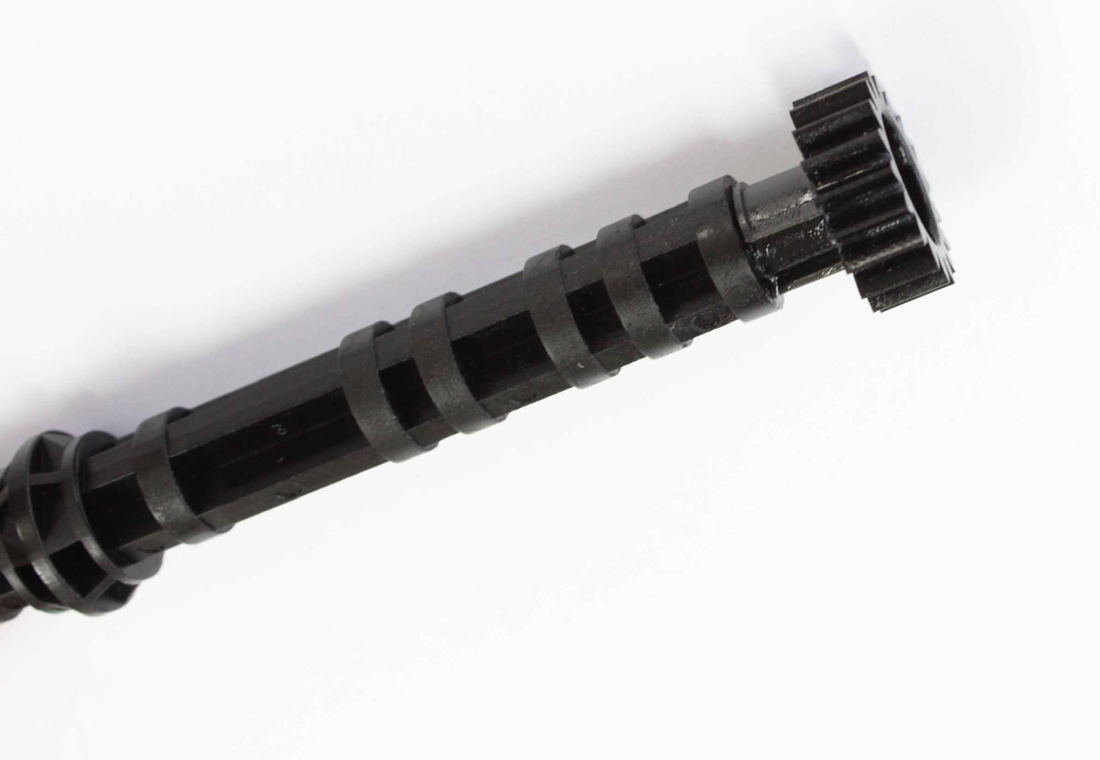

8 При необходимости удали втулку (B) с узла переворота.
Примечание по установке: Установи втулку (A) на узел переворота перед установкой вала.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите заднюю дверцу и крышку. См. «Снятие задней дверцы и крышки» на стр. 256.
3 Снимите узел повторной подачи. См. «Снятие узла повторной подачи» на стр. 259.
4 Отсоедини кабель JEXIT1 от платы контроллера.
5 Отсоедини два кабеля (A).
6 Удали два винта (B), закрепляющих термоузел.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
3 Снимите заднюю дверцу и крышку. См. раздел «Снятие задней дверцы и крышки» на странице 256.
5 Удали два винта (A) спереди.
6 Удали два винта (B) сзади.
7 Поднимите верхнюю крышку для снятия.
1 Снимите правую крышку. См. раздел «Снятие правой крышки» на странице 209.
2 Снимите левую крышку. См. раздел «Снятие левой крышки» на странице 194.
3 Снимите заднюю дверцу и крышку. См. раздел «Снятие задней дверцы и крышки» на странице 256.
4 Снимите верхнюю крышку. См. раздел «Снятие верхней крышки» на странице 263.
5 Снимите вентилятор охлаждения. См. раздел «Снятие вентилятора охлаждения» на странице 209.
6 Отсоедините кабель JGLV1 или J6 от контроллера.

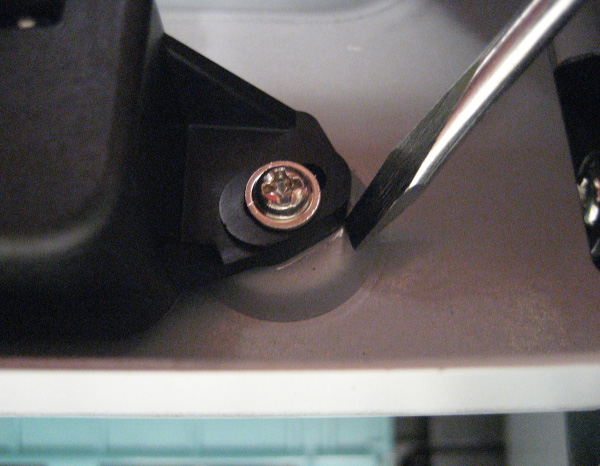

7 Перед ослаблением винтов, крепящих LSU, используйте остро заточенный карандаш или небольшую отвертку с плоским лезвием, чтобы отметить положение LSU на раме принтера. Это поможет при позиционировании новой LSU.

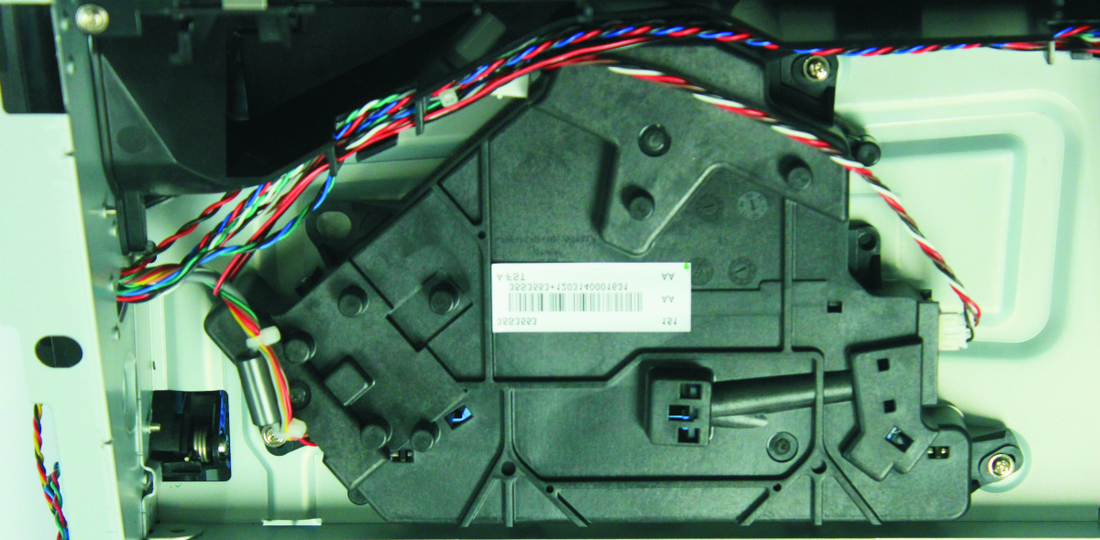

8 Отсоедините два кабеля (A) от LSU.
9 Снимите три винта (B), крепящие LSU.
Примечание по установке: для завершения установки LSU требуются механическая и электронная регулировка LSU. См. «Механическая регулировка узла печатающей головки» на стр. 192.

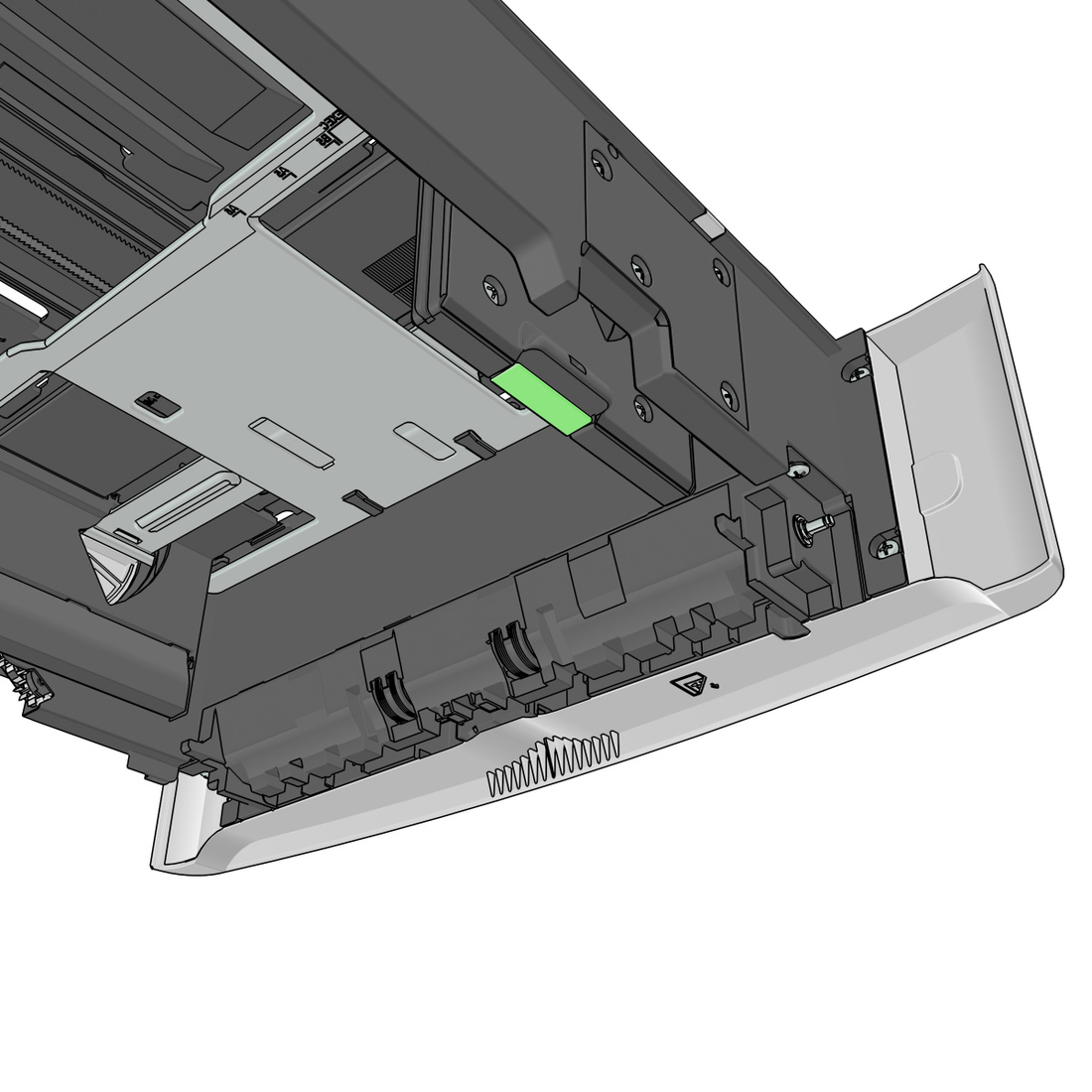

1 Удалите винт (A) из-под вставки лотка.
2 Удалите E-образный стопор, затем удалите шестерню.
4 Выдвиньте верхнюю часть крышки ящика, затем удалите узел разделительного ролика.

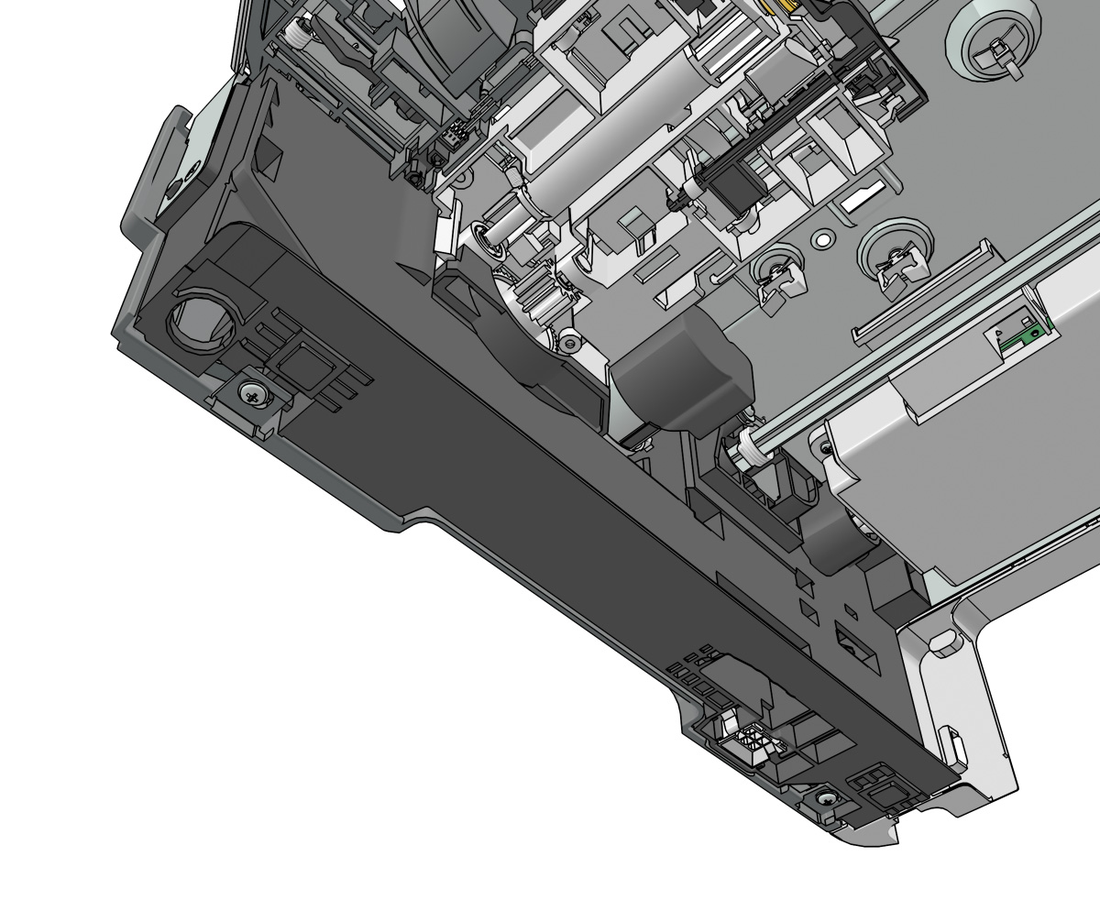

1 Удалите семь винтов (A) и отпустите два фиксатора (B) сверху ящика.
2 Удалите два винта (C), затем отпустите два фиксатора под винтами.
3 Откиньте правую крышку назад для снятия.

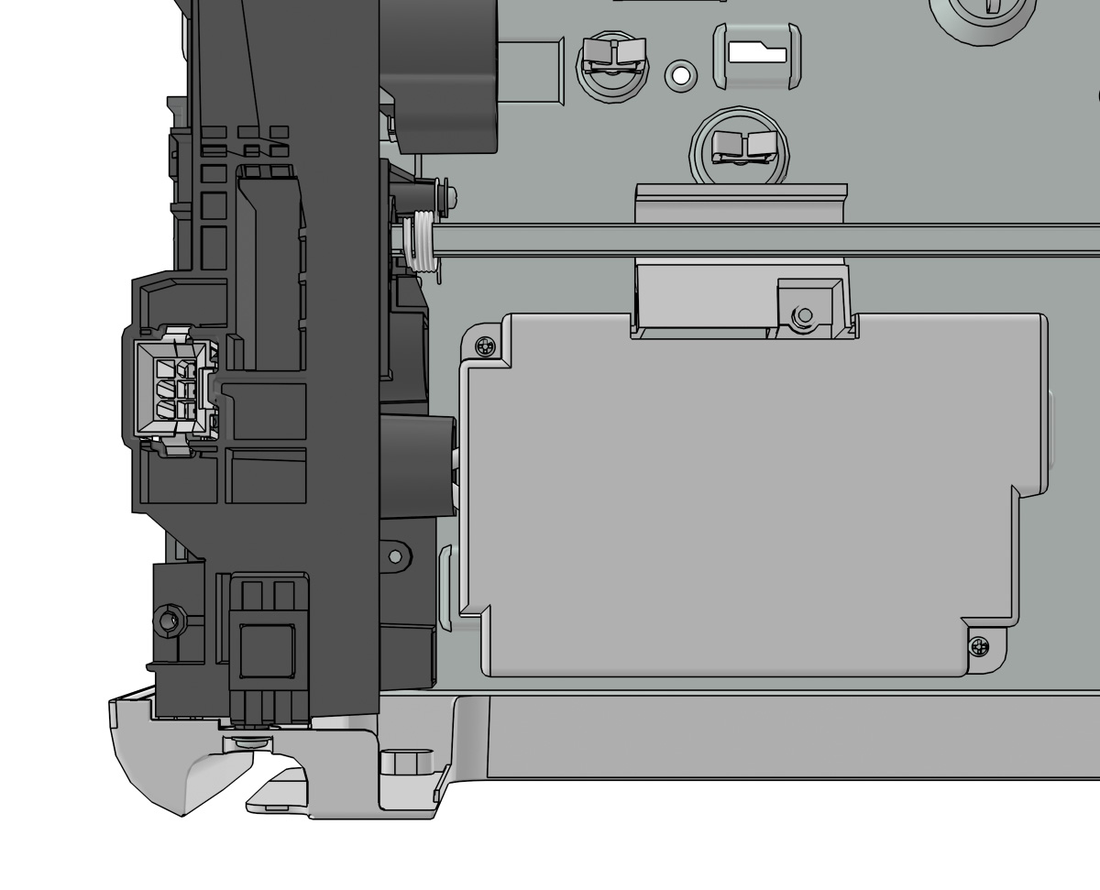

6 Удалите два винта (F), затем удалите крышку карты контроллера.
7 Отсоедините кабель J11 от карты контроллера.
8 Проложите кабель от опции, затем удалите узел ACM.
