Принцип работы Последовательность POR При включении принтера программный код двигателя проходит серию тестов для проверки целостности оборудования. При обнаружении отказа оборудования оно передается принтеру. Если последовательность POR не может быть успешно завершена, принтер может выдать сообщение об ошибке. Сообщение указывает, что может потребоваться обслуживание.
Принтер использует единый процессор как для функций RIP, так и для функций механизма. Код растрового процессора изображений (RIP) выполняет системные функции, такие как подключение ПК, LAN, вложения ISP и создание растровых изображений. Код механизма выполняет задачи, связанные с работой электрических и механических систем устройства, такие как двигатели, лазеры, источники питания и термоузлы. NVRAM расположены на плате контроллера и панели управления, замена платы контроллера или панели управления будет извлекать или зеркалировать данные NVRAM из друг друга.

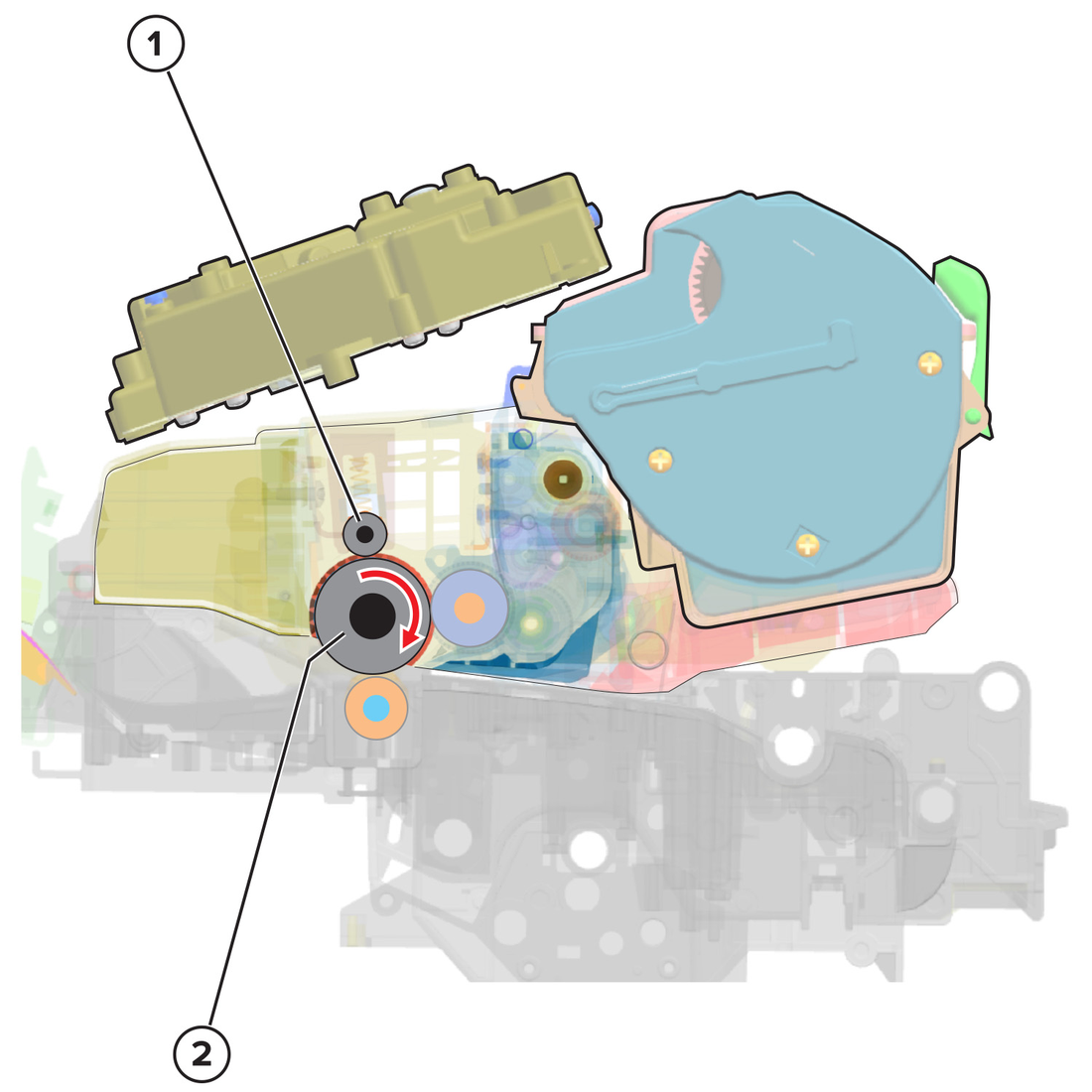

Ролик заряда (charge roller) наносит равномерный отрицательный электрический заряд на поверхность фотопроводящего барабана (Print drum).
Фотопроводящие свойства материала поверхности позволяют ему удерживать заряд до тех пор, пока он не подвергается воздействию света.

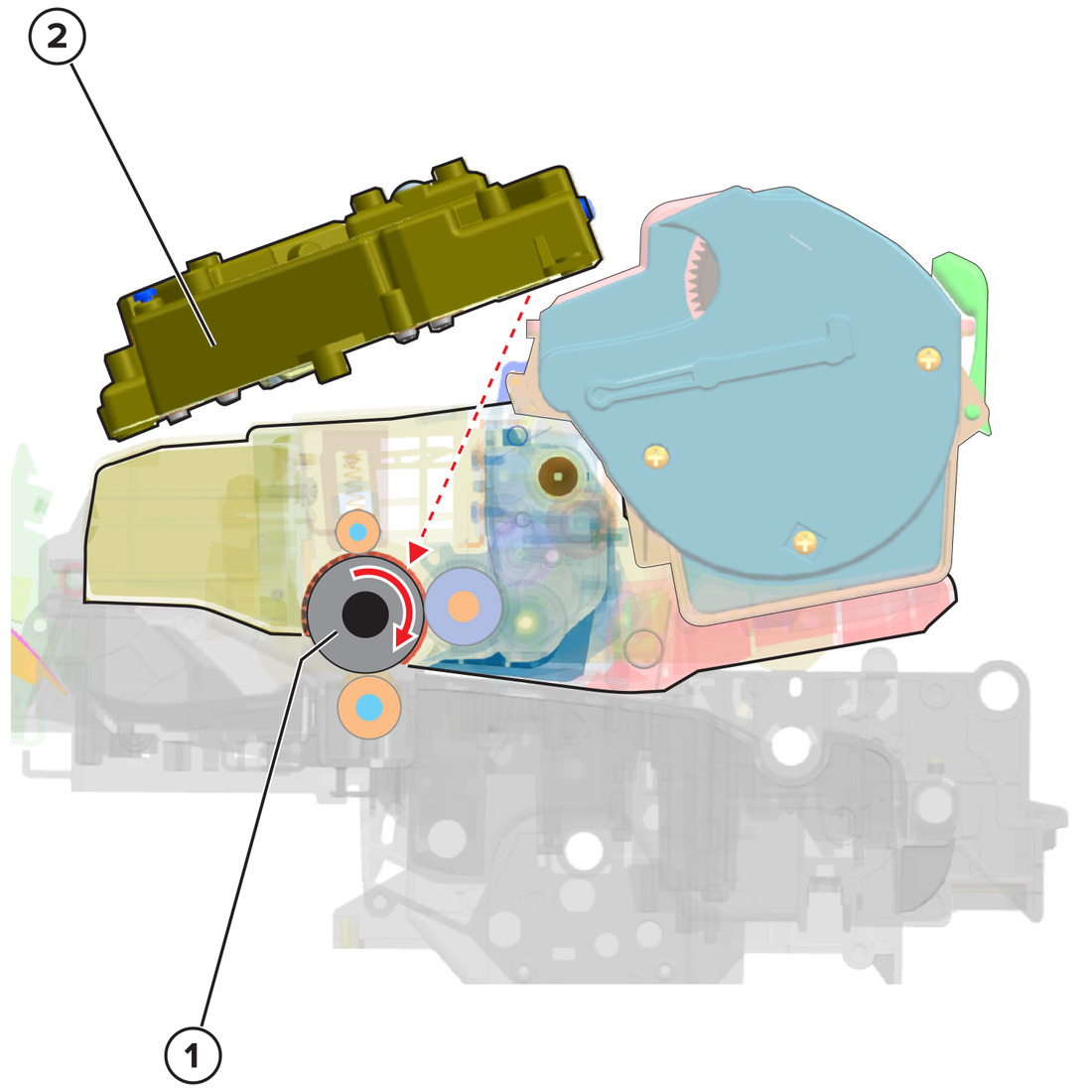

Печатающая головка излучает свет, контактирующий с поверхностью печатного барабана (photoconductor drum). Свет включается или выключается в соответствии с цифровым скрытым изображением. Свет вызывает потерю заряда областями поверхности печатного барабана, создавая противоположную полярность.

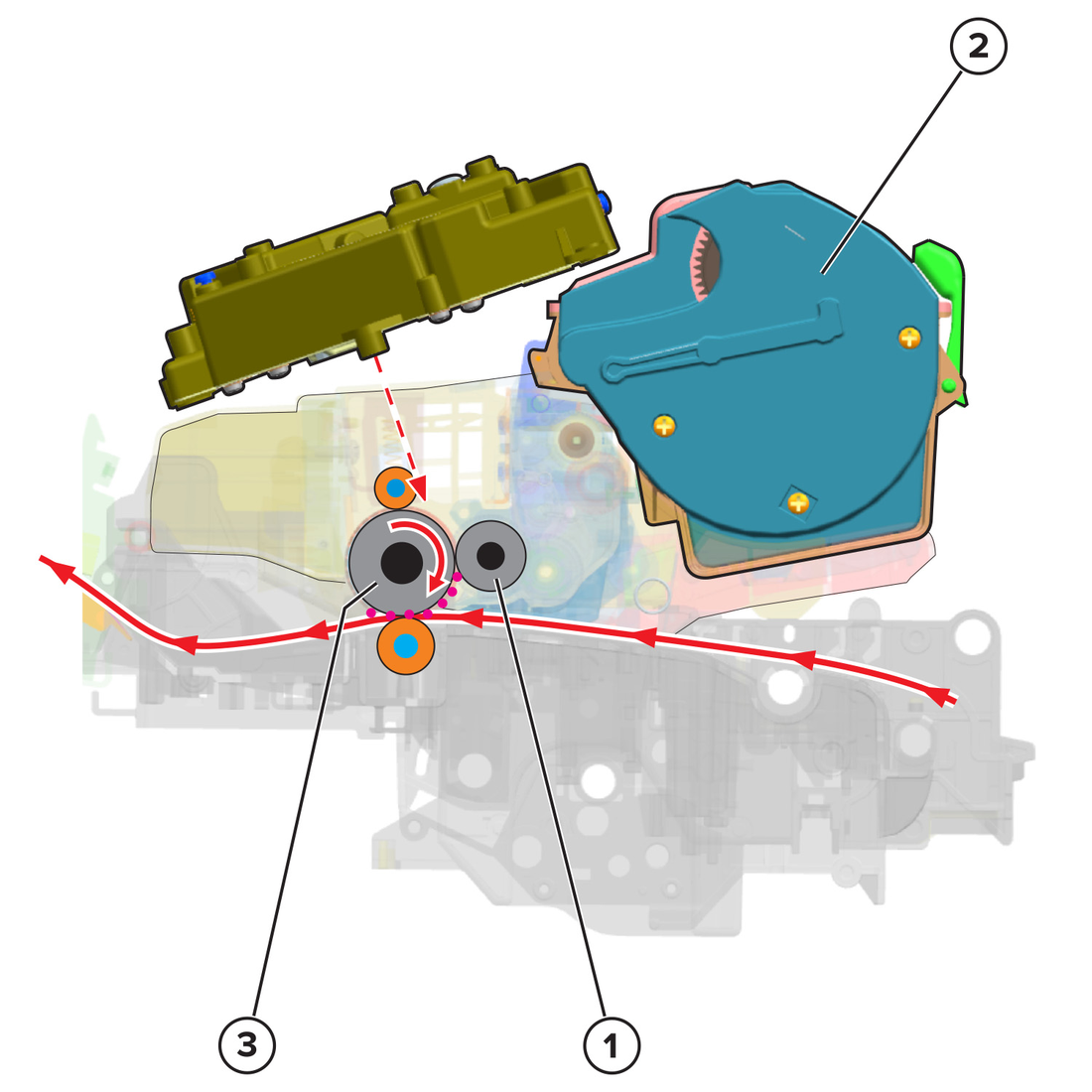

Блок проявки подает тонер из картриджа тонера на печатный барабан (photoconductor drum). Разница в заряде вызывает притяжение частиц тонера к областям печатного барабана, подвергнутым воздействию света.

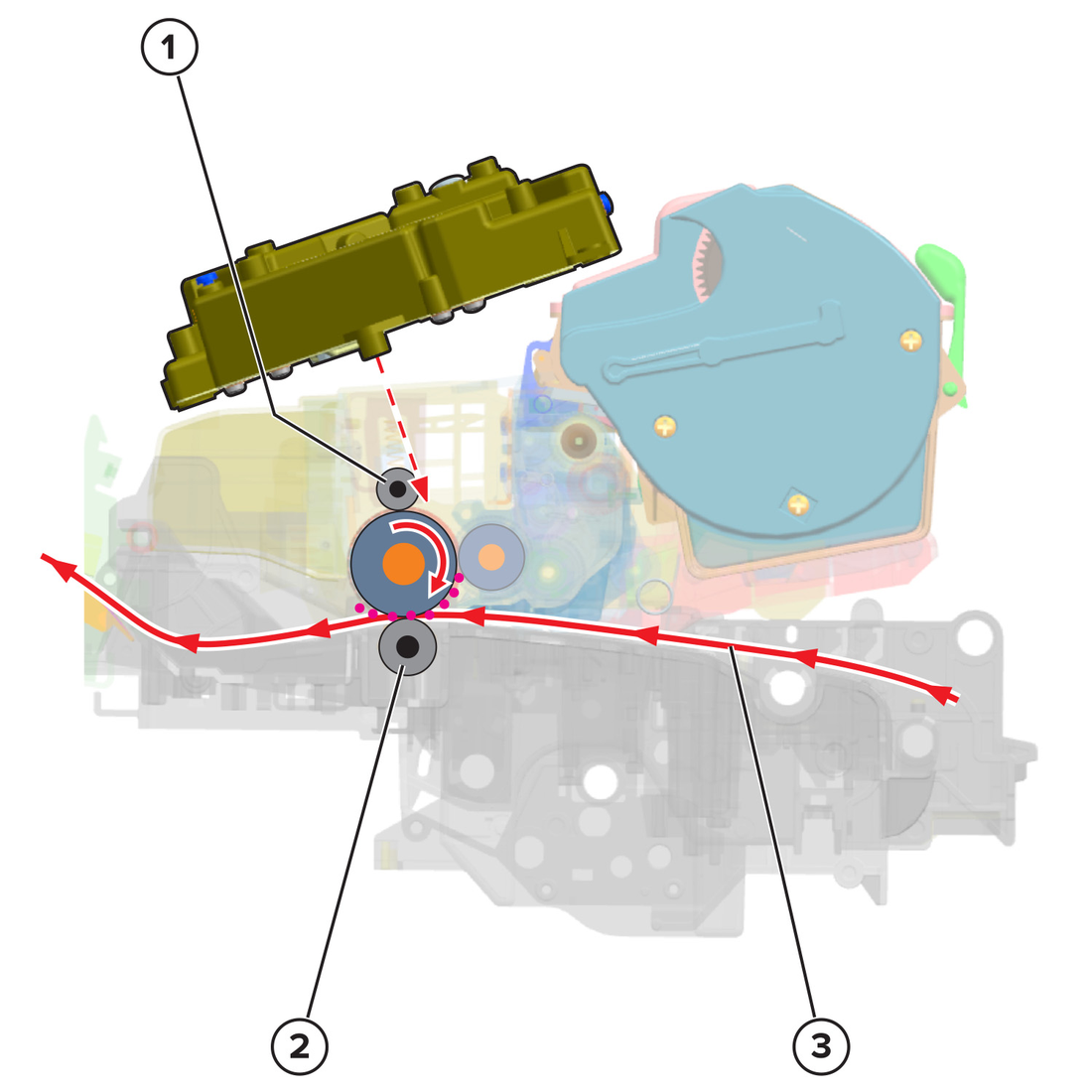

Ролик переноса (transfer roller) наносит положительный заряд на бумагу, которая прижимается между роликом переноса и фотопроводящим барабаном (Print drum). Из-за противоположной полярности между бумагой от ролика переноса и фотопроводящим барабаном от ролика заряда заряд притягивает тонер к бумаге.
Лезвие очистки удаляет остатки тонера с фотопроводящего барабана (Print drum). Цикл (заряд, экспозиция, разработка, перенос и очистка) повторяется до тех пор, пока изображение полностью не будет перенесено на бумагу.

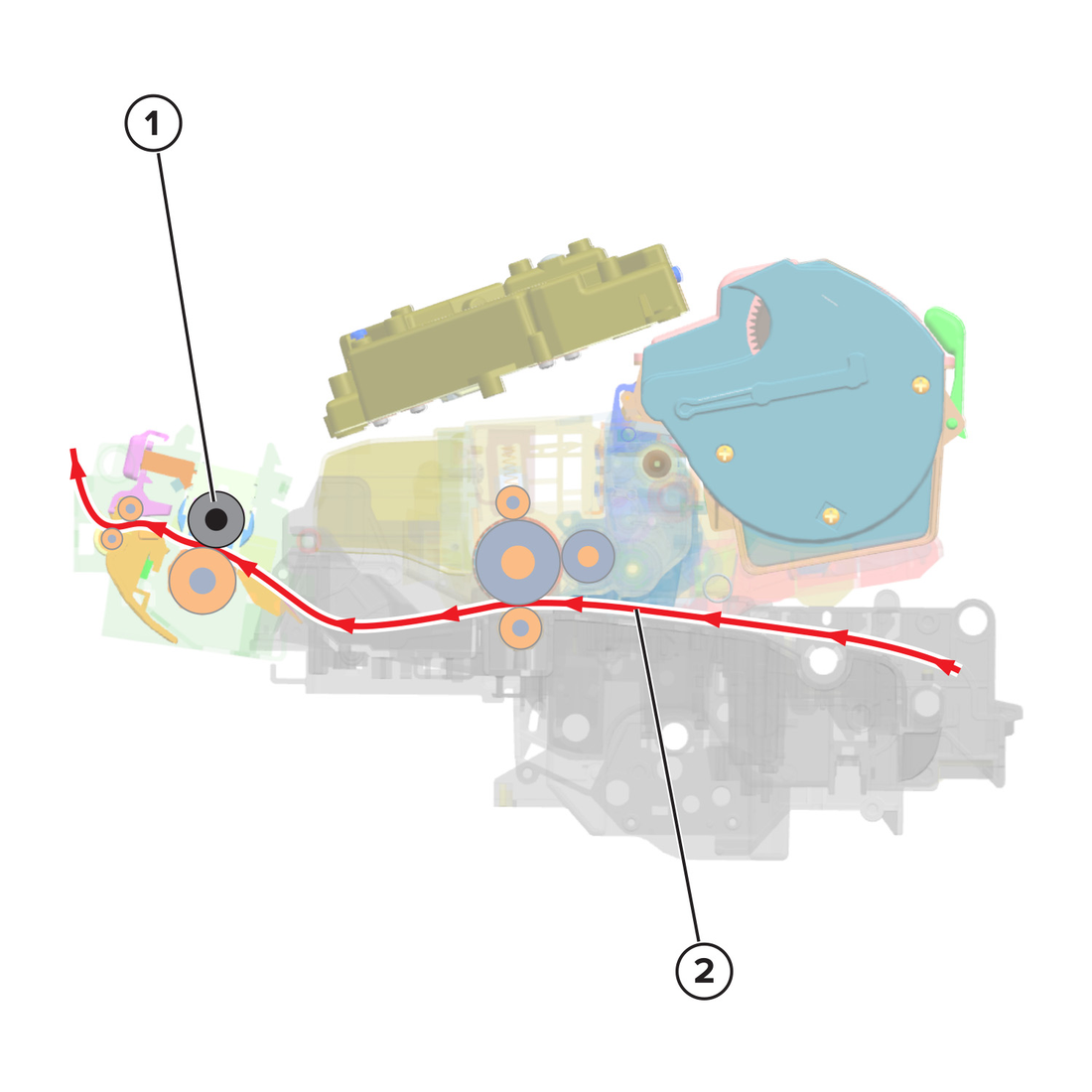

Даже если изображение тонера уже находится на бумаге, частицы тонера еще не постоянно закреплены на поверхности. На заключительном этапе печати бумага транспортируется в термоузел (fuser), где к ней прикладываются тепло и давление. В результате частицы тонера плавятся и постоянно закрепляются на бумаге, завершая процесс печати.
Цикл печати повторяется для следующих страниц.

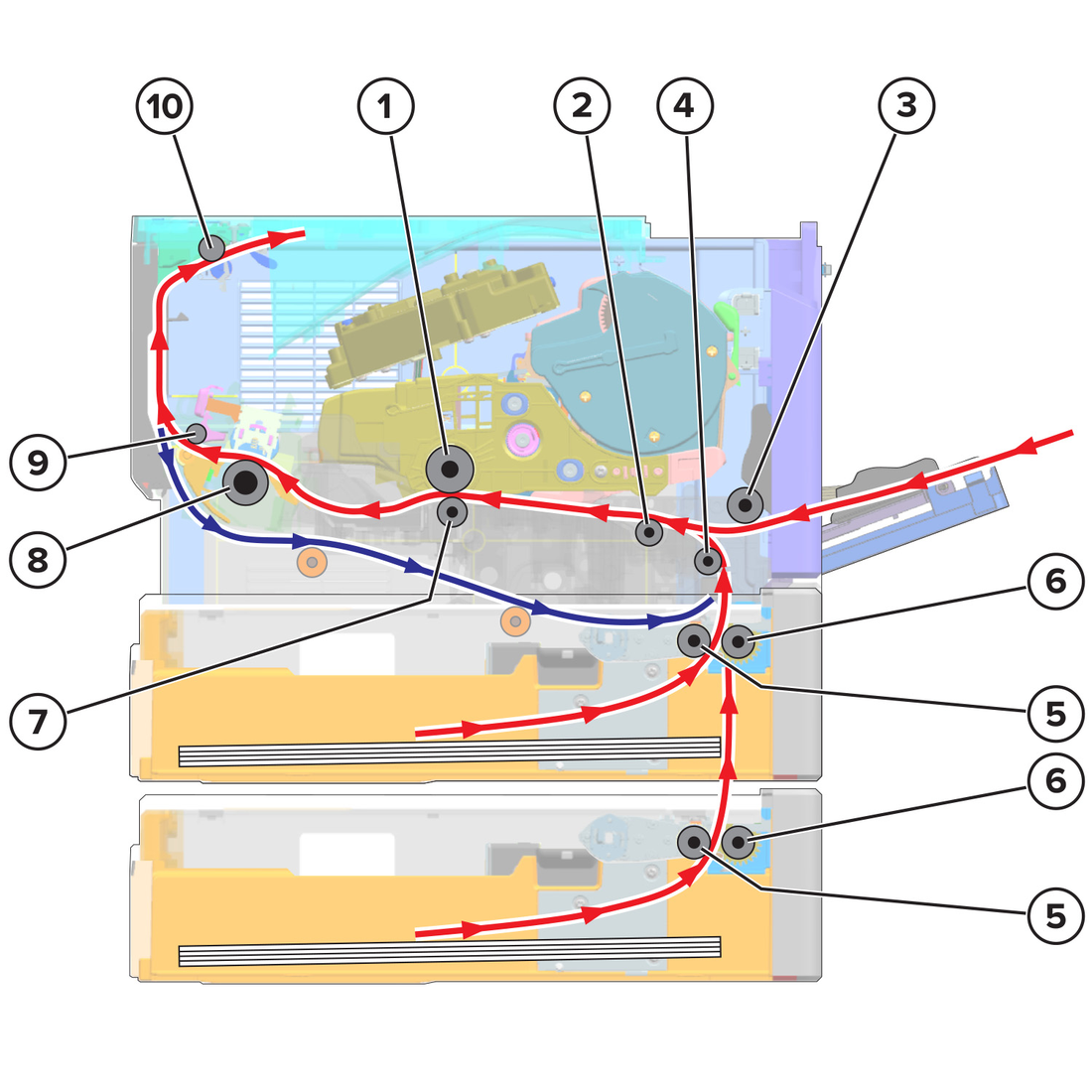

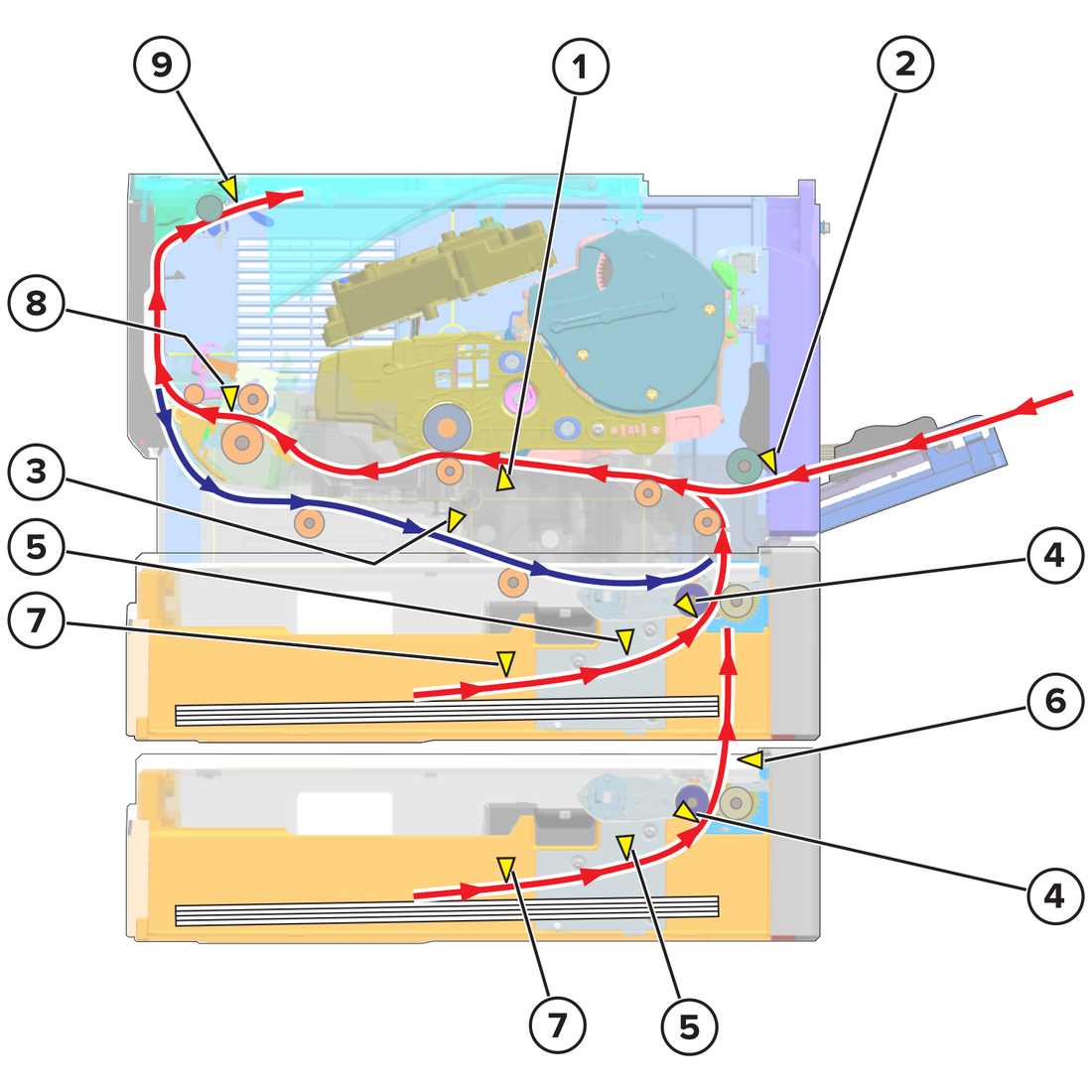

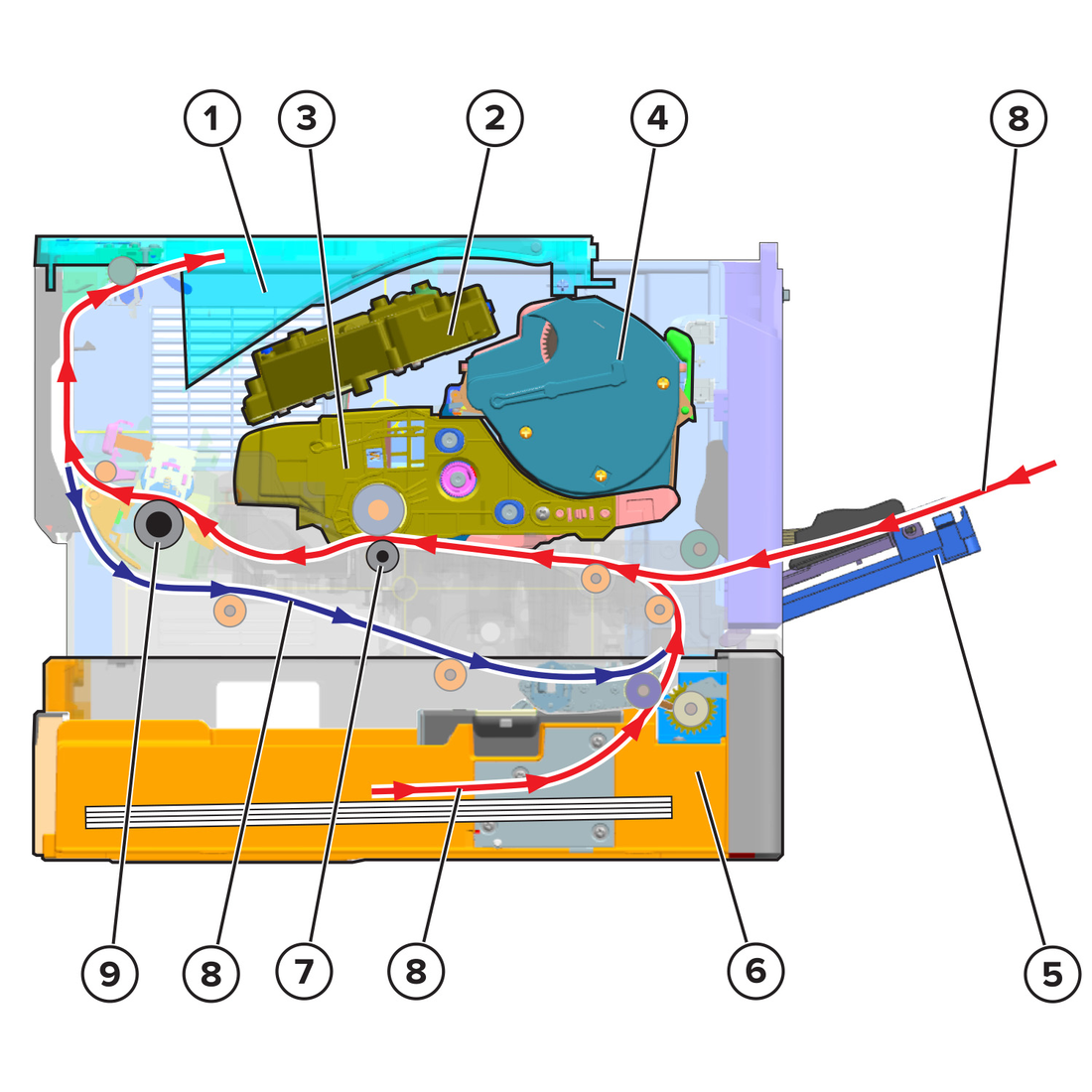

Ролик захвата (pick roller) захватывает и подает бумагу на сепаратор (separator roller). Сепаратор подает бумагу на второй входной ролик, который подает ее на первый входной ролик. Для заданий печати с MPF ролик захвата MPF захватывает и подает бумагу на первый входной ролик.
Затвор юстировки (deskew shutter) вдоль первого входного ролика исправляет перекос бумаги.
Первый входной ролик подает бумагу на ролик переноса (transfer roller). На ролике переноса фотопроводящий барабан (Print drum) переносит разработанное изображение на бумагу, создавая печатное изображение.
Когда бумага проходит через термоузел (Fuser), применяются тепло и прижим (Pressure) для постоянного закрепления тонера на бумаге.
После печати принтер выталкивает бумагу роликом выхода (exit roller).

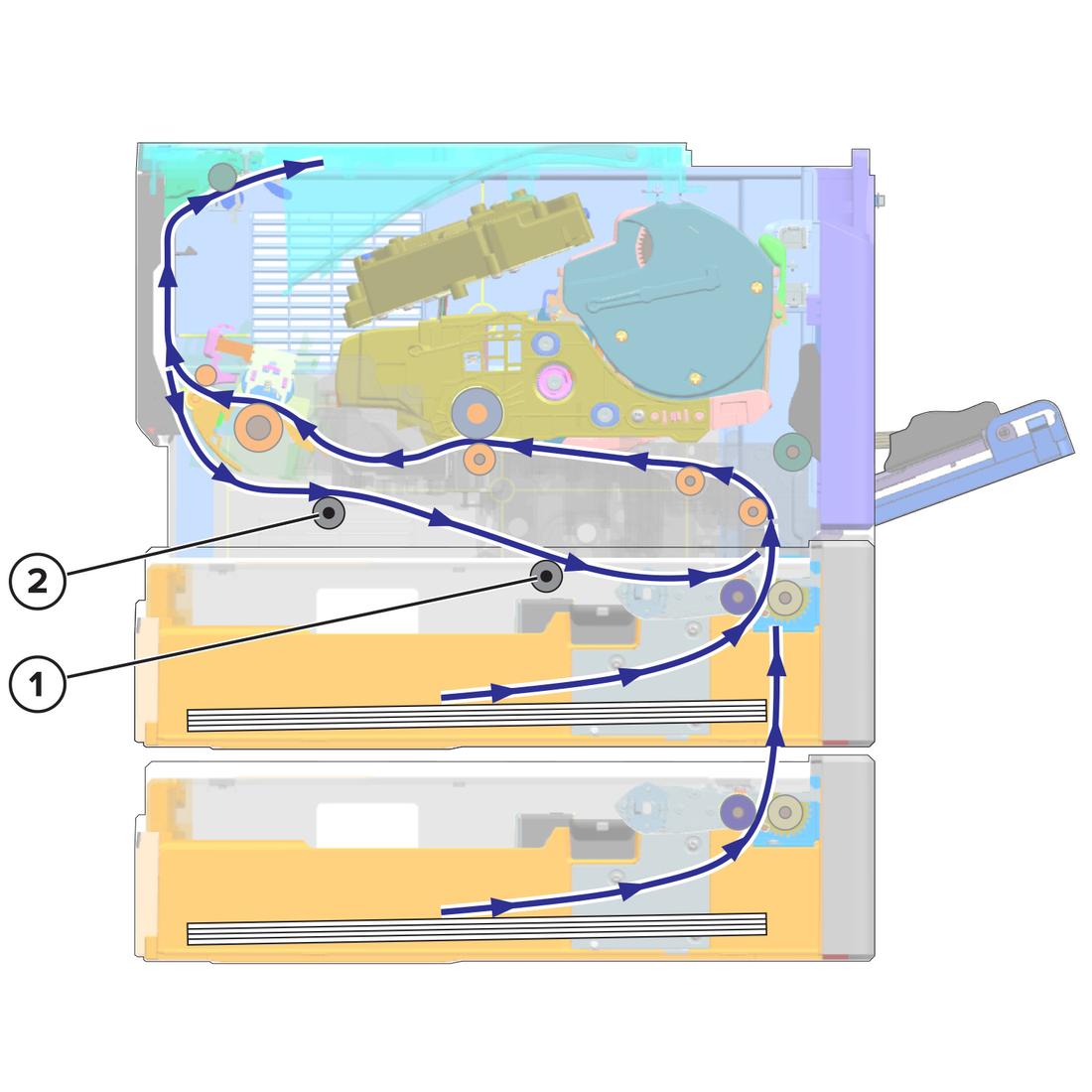

После печати первой стороны бумага отводится к верхней части ролика выхода бумаги. Проход двусторонней печати (duplex path) открывается, затем бумага меняет направление для печати обратной стороны.

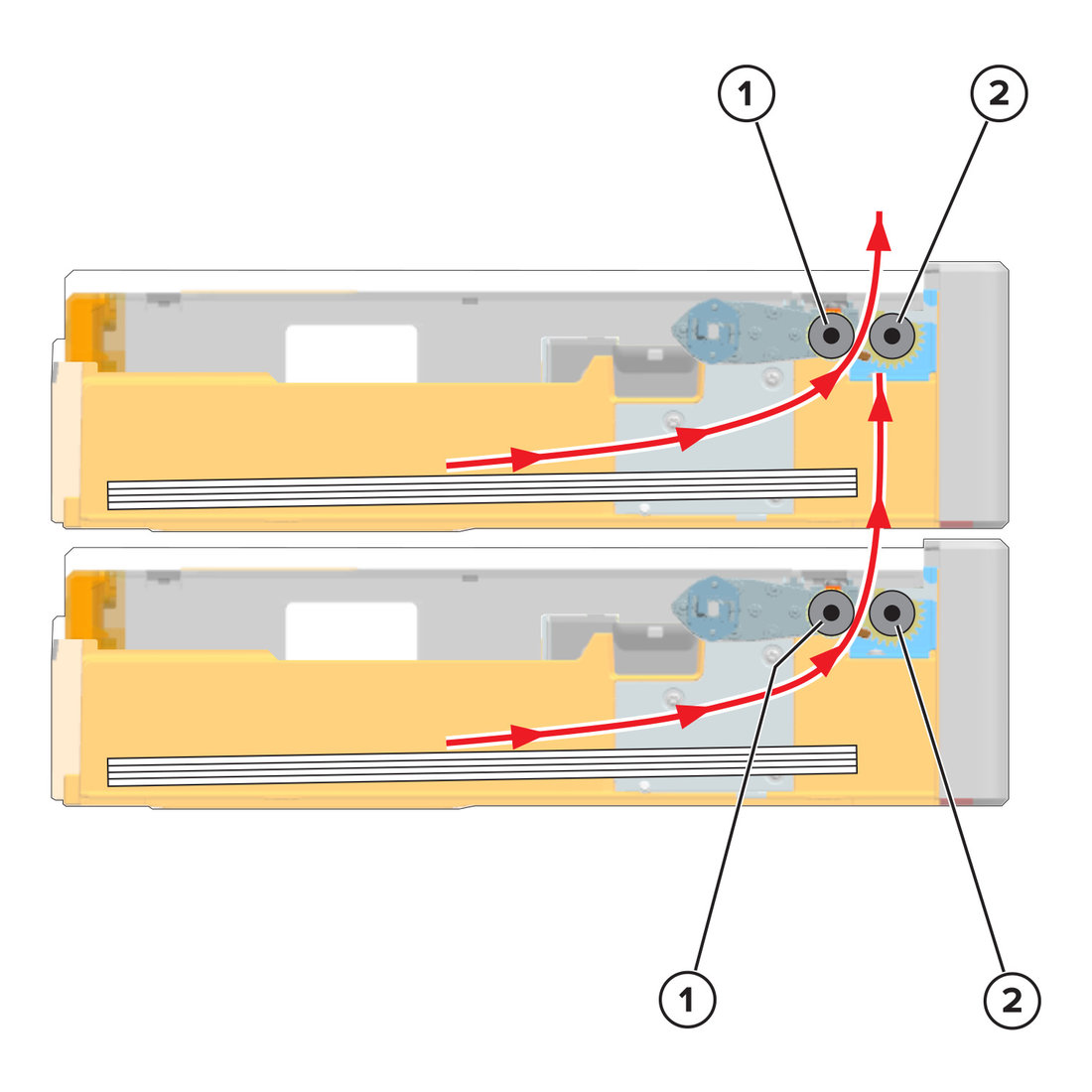

Бумага перемещается по двусторонней дорожке до повторного входа во второй входной ролик. Затем бумага продолжает свой путь до завершения задания печати.
Обнаруживает, находится ли ролик захвата (pick roller) на правильной высоте для захвата бумаги из лотка. Примечание: Датчик (sensor) в стандартном лотке поддерживается только в некоторых моделях принтера.
Обнаруживает, есть ли бумага в лотке. Примечание: Датчик (sensor) в стандартном лотке поддерживается только в некоторых моделях принтера.

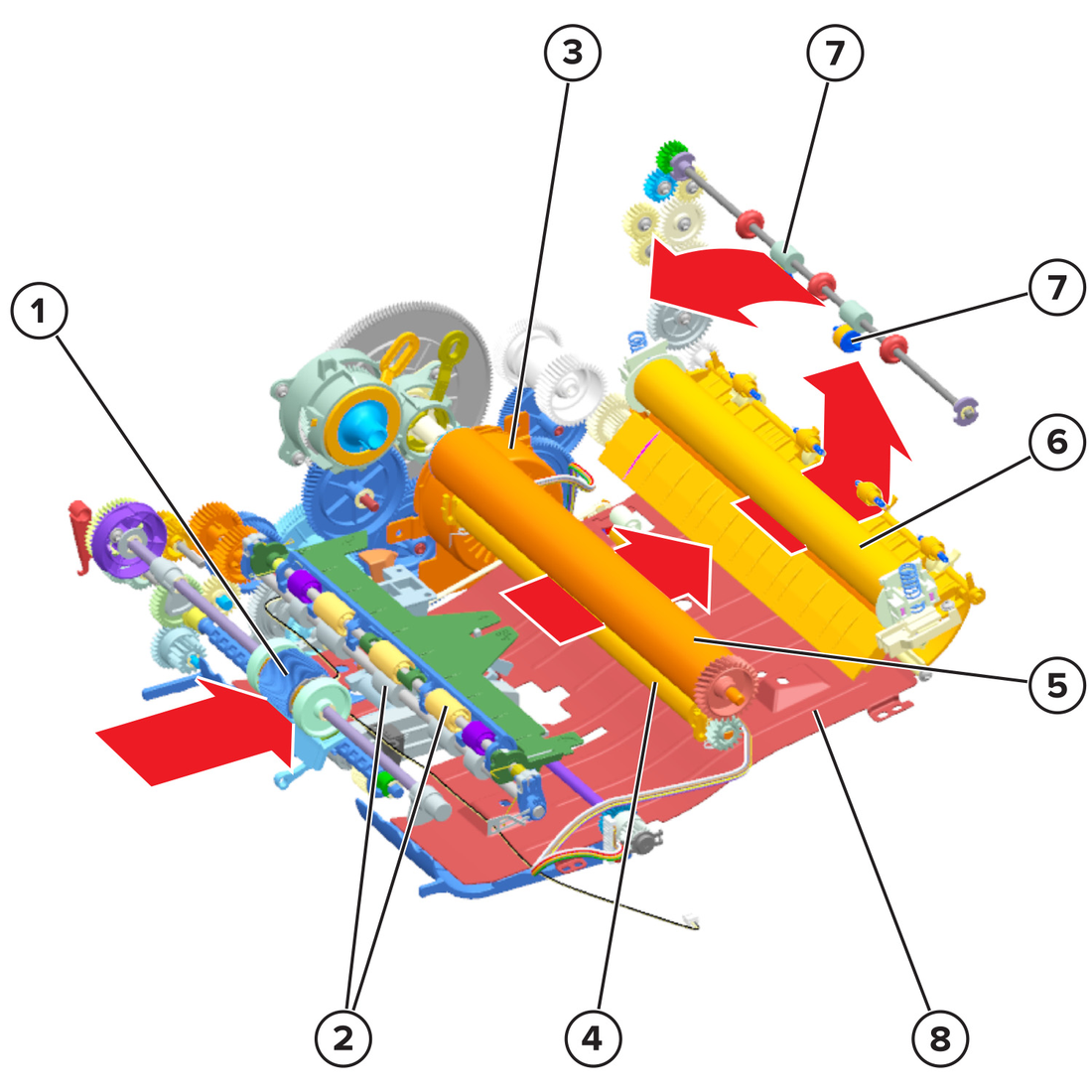

Редуктор (gearbox) обеспечивает механическую мощность принтера. Его двигатель передает мощность через множество шестерен (gear) на следующие детали: MPF, подача бумаги (Paper feed), ролик переноса (transfer roll), фотопроводящий барабан (Print drum), термоузел (Fuser), выход бумаги (paper exit) и двусторонняя печать (duplex).
Для подготовки к подаче пластина подъема (lift plate) поднимается, чтобы прижать бумагу к ролику захвата (pick roller). Пластина подъема останавливает прижим в точке, где ролик захвата находится на надлежащей высоте для захвата. После позиционирования ролика захвата он подает верхний лист бумаги к сепаратору (separator roller). Сепаратор вращается в направлении, противоположном ролику захвата, чтобы обеспечить подачу только одного листа за раз.
Двигатель (pick/lift) управляет роликом захвата (pick roller) и пластиной подъема (lift plate).
Пластина подъема (lift plate) в стандартном лотке поддерживается только в некоторых моделях принтера.

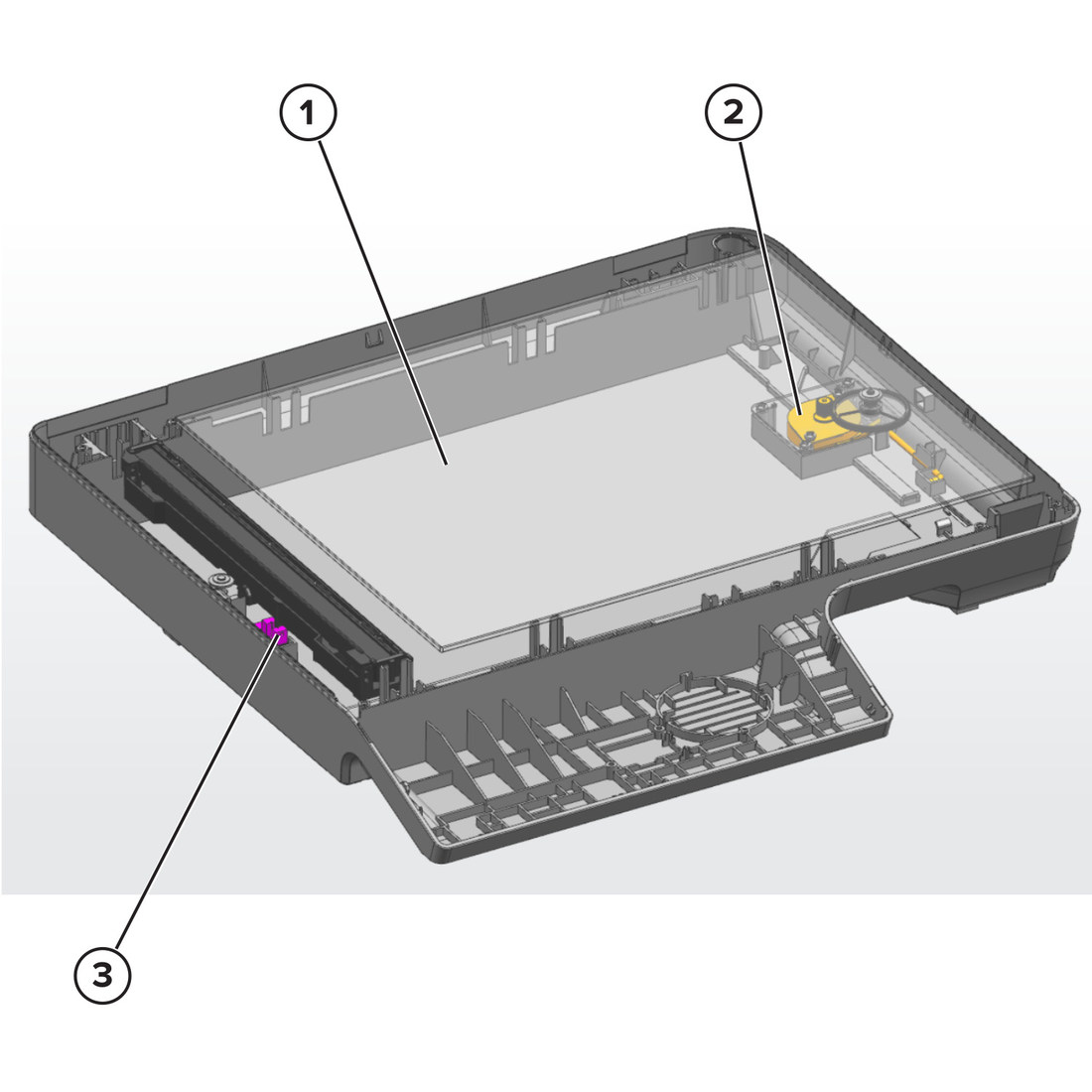

Планшетный сканер имеет лампу сканера, которая используется для освещения поверхности документа. Отражения, полученные в результате, обрабатываются для создания изображения сканирования.
Для заданий планшетного сканирования планшетный сканер перемещается по области стекла сканера для сканирования лицевой стороны документа (лицом вниз). Двигатель (FB scanner) управляет положением сканера. Сканер обнаруживается в его домашней позиции датчиком (FB CIS home).
Для заданий сканирования АПД планшетный сканер остается слева для сканирования документа.

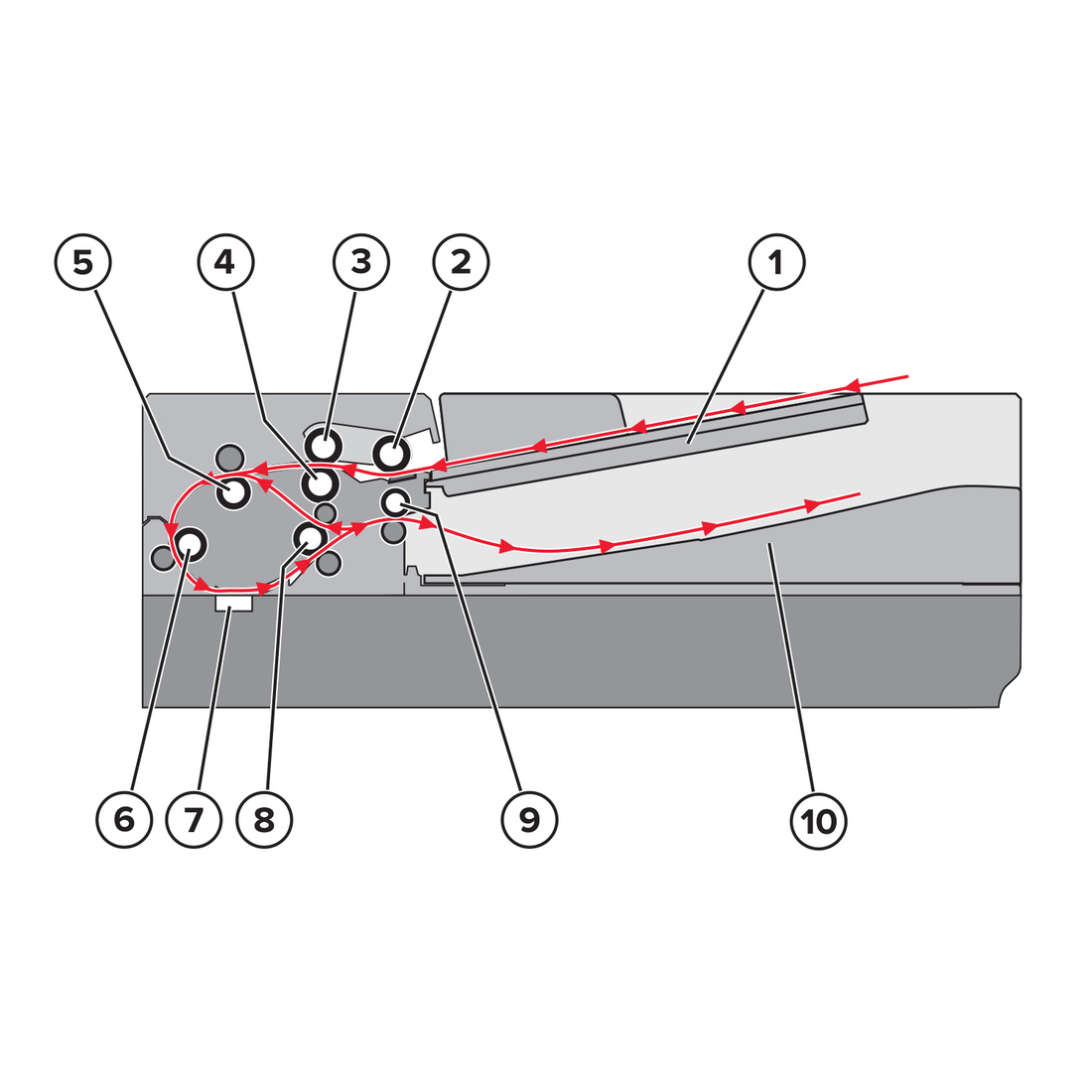

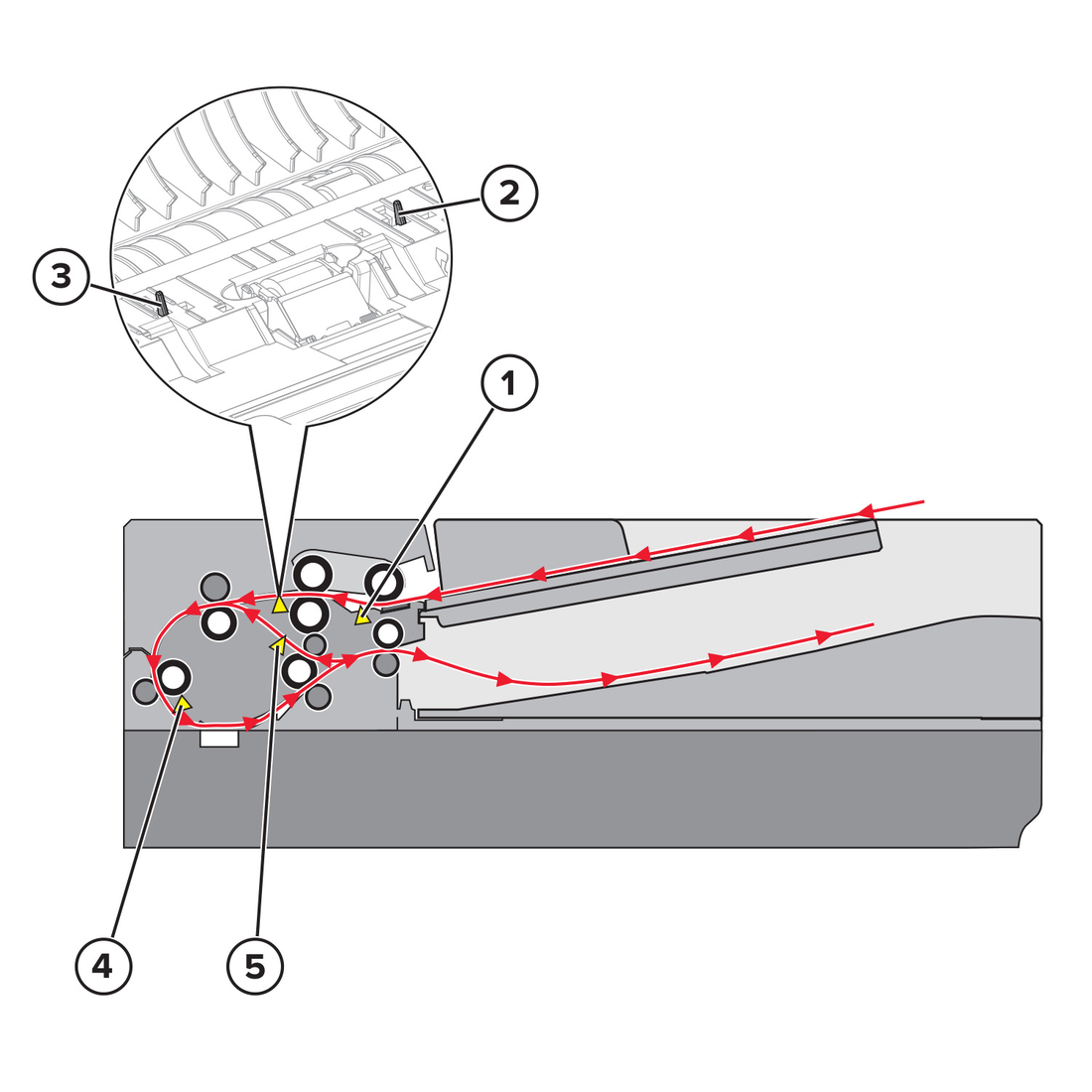

После обнаружения датчиком (ADF paper present) бумаги в лотке АПД ролик подачи опускается и подает бумагу в АПД.
Бумага проходит через ролик подачи и сепаратор. Сепаратор минимизирует вероятность подачи нескольких листов.
Затем бумага приводит в действие датчики (pick и deskew). Датчик (pick) обнаруживает передний край бумаги и регулирует сроки подачи и подачи, а датчик (deskew) обнаруживает бумагу на предмет перекоса. Ролик выравнивания замедляет бумагу для коррекции перекоса.
Примечание: двигатель (pick) приводит в действие ролики подачи и подачи.
После завершения коррекции перекоса ролик переноса подает бумагу в область сканирования. Но прежде чем может начаться процесс захвата изображения, бумага должна привести в действие датчик (ADF scan). Неудача привести в действие датчик приводит к замятию бумаги. Сканируется первая сторона документа.
Если задание сканирования односторонее, выходной ролик 1 подает бумагу до тех пор, пока она не будет захвачена и перемещена выходным роликом 2 в лоток АПД. Двигатель (transport) приводит в действие ролики переноса, выравнивания и выхода.
Если задание сканирования двустороннее, то вращение двигателя (pick) изменяется на обратное так, чтобы выходной ролик 2 втягивал бумагу обратно в АПД. Бумага приводит в действие датчик (ADF pick), затем перемещается до достижения области сканирования во второй раз. Как при первом проходе бумаги, процесс захвата изображения повторяется для второй стороны бумаги. Перед выходом бумаги она возвращается в АПД в третий раз, но визуализация не происходит. Этот проход предназначен для переворота бумаги на исходную сторону. При третьем проходе бумаги выходной ролик 2 не меняется в обратном направлении и бумага выходит из АПД.
