ОСТОРОЖНО—ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ: Это изделие использует мягкий выключатель питания. Он не отключает физически входное напряжение переменного тока. Во избежание опасности поражения электрическим током всегда извлекайте кабель питания из принтера, когда требуется отключить входное напряжение переменного тока.
ОСТОРОЖНО — ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРОТОКОМ: Чтобы избежать опасности поражения электротоком и предотвратить повреждение принтера, извлеките кабель питания из электрической розетки и отсоедините все соединения со всеми внешними устройствами перед подключением или отсоединением кабеля, электронной платы или узла.
ВНИМАНИЕ—ГОРЯЧАЯ ПОВЕРХНОСТЬ: Внутри принтера может быть горячо. Чтобы снизить риск травмирования о горячий компонент, дайте поверхности остыть перед прикосновением.
ОСТОРОЖНО — ОПАСНОСТЬ ЗАЩЕМЛЕНИЯ: Чтобы избежать опасности защемления, соблюдайте осторожность в областях, обозначенных этой меткой. Защемления могут произойти вокруг движущихся деталей, таких как шестерни (gear), дверцы, лотки и крышки (cover).
• Энергозависимая память—Принтер использует стандартную оперативную память (ОЗУ) для временного буферизации данных пользователя во время простых работ печати и копирования.
• Энергонезависимая память—Принтер может использовать две формы энергонезависимой памяти: EEPROM и NAND (флэш-память). Оба типа используются для хранения операционной системы, параметров принтера, информации сети, параметров сканера и закладок, а также встроенных решений.
• Память жесткого диска—Некоторые принтеры имеют установленный жесткий диск. Жесткий диск предназначен для функциональности, характерной для принтера, и не может использоваться для долгосрочного хранения данных, не связанных с печатью. Жесткий диск не позволяет пользователям извлекать информацию, создавать папки, создавать диски или сетевые общие ресурсы файлов, или передавать информацию FTP непосредственно с клиентского устройства. Жесткий диск может сохранять данные пользователя из сложных работ печати, данные форм и данные шрифтов.
Следующие компоненты могут сохранять память:
Примечание: Панель управления принтером и плата контроллера содержат NVRAM.
Для стирания энергозависимой памяти выключите принтер.
Для стирания энергонезависимой памяти выполните следующее:
1 На главном экране перейди в Параметры > Устройство > Обслуживание > Вывод из эксплуатации > Очистить всю информацию в энергонезависимой памяти.
2 Выберите Очистить всю информацию в энергонезависимой памяти, затем выберите СТЕРЕТЬ.
3 Следуйте инструкциям на экране.
Для стирания памяти жесткого диска выполните следующее:
1 На главном экране перейди в Параметры > Устройство > Обслуживание > Вывод из эксплуатации > Очистить всю информацию на жёстком диске.
2 Выбери Sanitize all information on hard disk, затем выбери ERASE.
3 Следуйте инструкциям на экране.
Примечание: Этот процесс может занять от нескольких минут до более часа, принтер будет недоступен для других задач.
Если жесткий диск заменен, выполни следующее:
1 Извлеки жесткий диск, затем верни его клиенту.
2 Попроси клиента подписать Customer Retention form.
Примечание: Печатные копии формы можно получить у менеджера партнера Lexmark.
3 Сфотографируй подписанную форму, затем загрузи ее в инструмент Service Request debrief tool.
4 Отправь по факсу или электронной почте подписанную форму на номер или адрес электронной почты, указанные в нижней части формы.
Многие электронные изделия используют детали, которые известны своей чувствительностью к электростатическому разряду (ESD). Для предотвращения повреждения деталей, чувствительных к ESD, выполните следующее:
• Выключите принтер перед снятием плат логики.
• Храните детали в их оригинальной упаковке до установки их в принтер.
• Делайте как можно более минимальные движения телом, чтобы предотвратить увеличение статического электричества от волокон одежды, ковров и мебели.
• Наденьте браслет ESD на запястье. Подключите браслет к точке заземления системы. Это действие разряжает любое статическое электричество в вашем теле в принтер.
• Держите детали за кромку их разъёма-кожуха. Не касайтесь его контактов. Если вы снимаете съёмный модуль, используйте правильный инструмент.
• Если возможно, храните все детали в заземленном металлическом шкафу.
• Не кладите детали на крышку принтера или на металлический стол. Если нужно положить детали, поместите их в упаковочный материал.
• Предотвратите случайное касание деталей другим персоналом. Накрывайте принтер, когда вы не работаете с ним.
• Будьте осторожны при работе с деталями при использовании отопления в холодную погоду. Низкая влажность увеличивает статическое электричество.
Примечание: Выполняйте эту процедуру только если отказали одновременно плата контроллера и панель управления.
ВНИМАНИЕ — РИСК ТРАВМЫ: литиевая батарея в этом изделии не предназначена для замены.
Существует опасность взрыва при неправильной замене литиевой батареи. Не перезаряжайте, не разбирайте и не сжигайте литиевую батарею. Утилизируйте использованные литиевые батареи в соответствии с инструкциями производителя и местными нормативными актами.
Предупреждение—Потенциальное повреждение: При замене платы контроллера и панели управления замените детали в следующем порядке, чтобы избежать повреждения принтера.
1 Замените плату контроллера сначала, а затем запустите принтер в режим диагностики.
Примечание: Не заменяйте панель управления и плату контроллера одновременно.
2 Выключите принтер, замените панель управления, а затем запустите принтер в режим диагностики.
Дайте принтеру пройти полный цикл запуска.
3 Если проблема сохраняется, оставьте новую панель управления и переустановите старую плату контроллера.
4 Перезагрузите принтер и дайте ему пройти полный цикл запуска.
5 После запуска выключите принтер, а затем установите новую плату контроллера.
6 Перезагрузите принтер и дайте ему пройти полный цикл запуска.
Если процедура успешна, то нет необходимости регулировать какие-либо параметры.
Если процедура не удалась, обратитесь в техническую поддержку.
Восстановление конфигурации принтера после замены платы контроллера Восстановите принтер на правильную конфигурацию, чтобы завершить замену. Используйте Service Restore Tool для загрузки пакета программного обеспечения, а затем прошейте параметры и встроенные решения принтера.
Примечание: Пакет программного обеспечения содержит последнюю версию прошивки, приложений и лицензий программного обеспечения из Lexmark Virtual Solutions Center (VSC). Прошивка принтера может быть на другом уровне, чем тот, который использовался до замены платы контроллера.
Использование Service Restore Tool 1 Перейдите на https://cdp.lexmark.com/service-restore-tool/, чтобы получить доступ к инструменту.
2 Войдите, используя учётные данные Lexmark или партнёра.
Если вход не удался, обратитесь в следующий уровень поддержки.
3 Введите серийный номер принтера и отправьте информацию.
Примечание: Убедитесь, что серийный номер, отображаемый на экране проверки, правильный.
Примечание: Убедитесь, что серийный номер в zip-файле совпадает с серийным номером восстанавливаемого принтера.
5 Распакуйте содержимое zip-файла, откройте файл Readme и следуйте инструкциям в файле.
• Выполните инструкции установки из файла Readme в точном порядке, указанном в нем. Перезагружайте принтер только при указании в файле.
• Дополнительную информацию о прошивке загруженных файлов см. в разделе «Обновление микропрограммы принтера» на странице 191.
• Для загрузки ZIP-файлов, распакованных из Service Restore Tool, см. раздел «Восстановление решений, лицензий и параметров конфигурации» на странице 190.
6 После выполнения инструкций установки из файла Readme подтвердите у заказчика, что все приложения eSF установлены.
• Если вы не можете получить доступ к административным меню для проверки восстановления принтера, запросите права доступа у заказчика.
• Если после перезагрузки принтера появляется ошибка 10.00, обратитесь в следующий уровень поддержки.

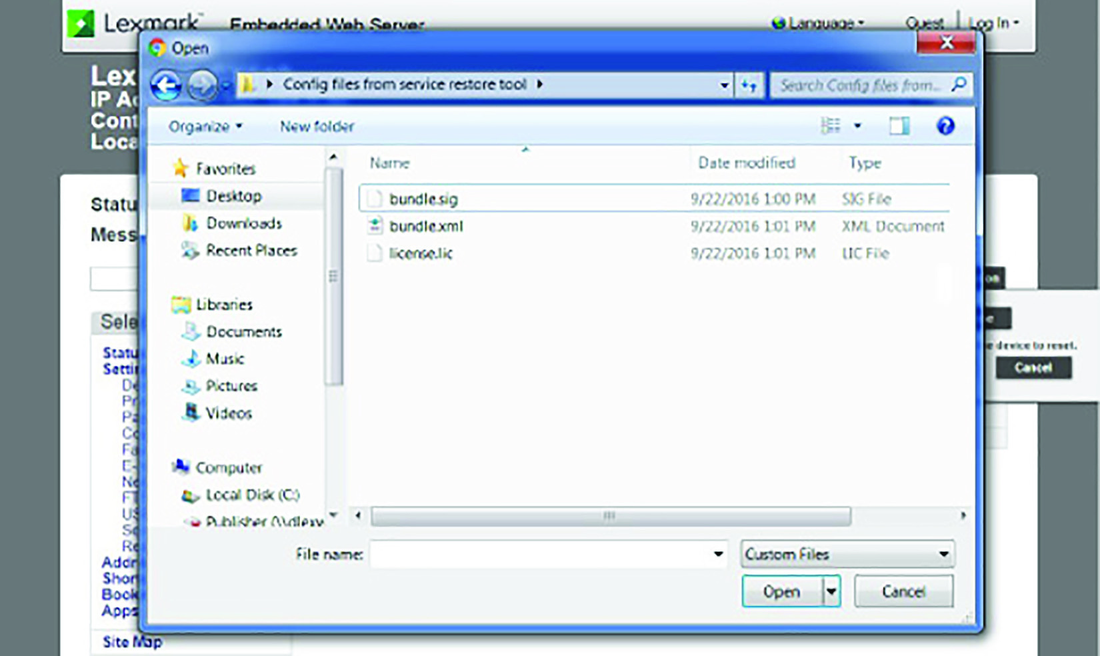

Восстановление решений, лицензий и параметров конфигурации Для загрузки zip-файлов, извлечённых из Service Restore Tool, выполните следующее:

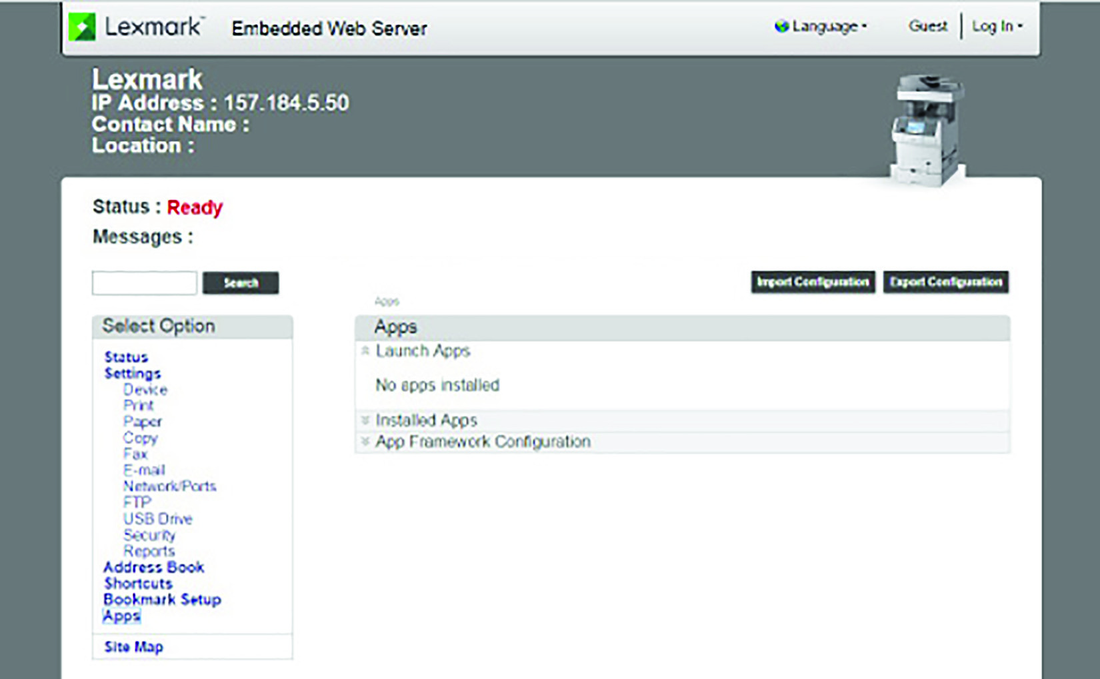

1 Откройте веб-браузер и введите IP-адрес принтера.
2 Нажмите Import Configuration (Импортировать конфигурацию), а затем нажмите Browse (Обзор).
3 Перейдите в папку, где zip-файлы извлечены из Service Restore Tool.
4 Выберите файл для импорта и нажмите Import (Импортировать).
5 Повтори шаги 2–4 для остальных файлов, включённых в распакованный ZIP-файл.
Обновление прошивки принтера Предупреждение—Потенциальное повреждение: Перед обновлением прошивки принтера попросите у следующего уровня поддержки правильный код. Использование неправильного уровня кода может повредить принтер.
Принтер должен находиться в готовом состоянии для обновления прошивки.
Этот параметр доступен только в моделях принтеров с портом USB на панели.
Убедитесь, что включены параметры Enable Drive и Update Code. Найти параметры можно в меню Flash drive в разделе Settings.
1 Вставьте флеш-накопитель в порт USB.
2 На главном экране перейдите в USB Menu: Print from USB > Accept or OK (Меню USB: Печать с USB > Принять или OK).
3 Выберите файл для прошивки.
Примечание: Не выключайте принтер во время обновления.
Использование протокола передачи файлов (FTP) Убедитесь, что принтер находится в готовом состоянии перед прошивкой.
• На главном экране • В разделе TCP/IP меню Network/Ports 3 Из командной строки сетевого компьютера откройте сеанс FTP на IP-адрес принтера.
4 Используйте команду PUT для размещения файла прошивки на принтере.
Принтер выполняет последовательность POR и завершает сеанс FTP.
5 Повторите шаги 2–4 для других файлов.
Использование встроенного веб-сервера Убедитесь, что принтер находится в готовом состоянии перед прошивкой.
1 Откройте веб-браузер и введите IP-адрес принтера.
2 На главной странице перейдите в Configuration > Update Firmware.
Принтер выполняет последовательность POR и завершает сеанс FTP.
4 Повторите шаги 2–4 для других файлов.
Резервное копирование решений и параметров eSF Примечание: Экспортируйте решения и параметры eSF из принтера перед заменой платы контроллера.
Экспорт файла решений и параметров eSF 1 Переведи принтер в режим Invalid engine. См. "Переход в режим Invalid engine" на стр. 183.
2 Открой веб-браузер и введи IP-адрес принтера.
Примечание: Если веб-страница недоступна или при переводе принтера в режим Invalid engine произойдет ошибка, резервное копирование данных невозможно. Сообщи клиенту, что данные не могут быть сохранены.
3 Перейдите в Settings > Solutions > Embedded Solutions.
4 На странице Embedded Solutions выберите приложения для экспорта.
Примечание: Максимальный размер файла экспорта составляет 128 KB.
Импорт файла решений и параметров eSF После замены платы контроллера импортируйте в принтер экспортированные решения и параметры eSF.
1 Переведи принтер в режим Invalid engine. См. "Переход в режим Invalid engine" на стр. 183.
2 Открой веб-браузер и введи IP-адрес принтера.
Примечание: Если веб-страница недоступна или при переводе принтера в режим Invalid engine произойдет ошибка, резервное копирование данных невозможно. Сообщи клиенту, что данные не могут быть сохранены.
3 Перейдите в Settings > Solutions > Embedded Solutions.
4 На странице Embedded Solutions выберите приложения для импорта.
Предупреждение—Возможное повреждение: ленточный кабель и его разъем могут быть повреждены, если его правильно не отсоединить. При отсоединении кабеля держите его разъем и нажимайте его фиксатор перед отключением.

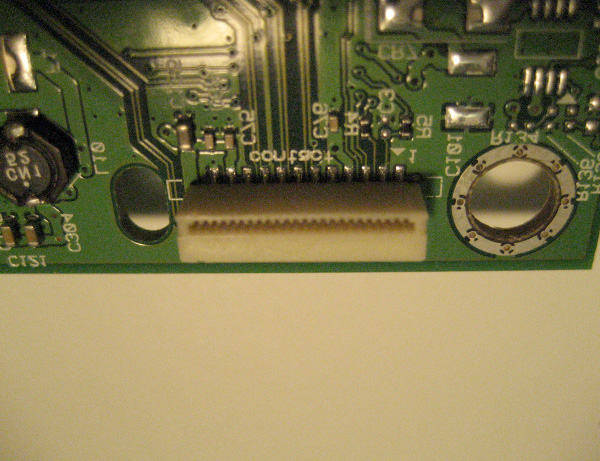

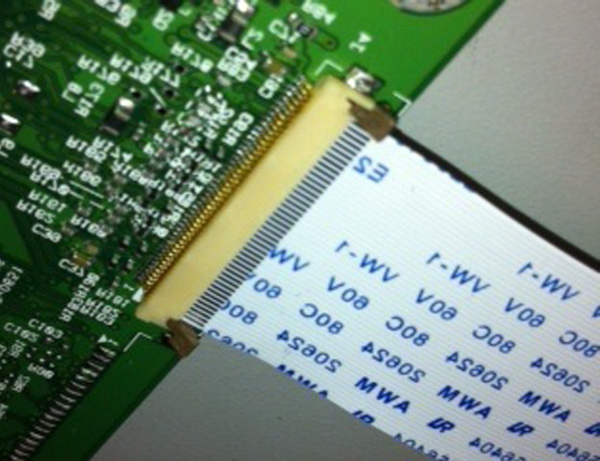

На платах и картах, используемых в этом принтере, установлены разъемы Zero Insertion Force (ZIF). Перед вставкой или извлечением кабеля из этих разъемов прочитайте весь раздел. Будьте предельно осторожны, чтобы не повредить разъем или кабель при вставке или извлечении кабеля.
Предупреждение — возможное повреждение: не вставляйте кабель так, чтобы контакты были обращены к запирающему актуатору.
Контакты всегда обращены в сторону от актуатора.
Внимание—Возможное повреждение: Не вставляйте кабель по диагонали в разъем ZIF. Это может привести к повреждению контактов кабеля.
Предупреждение — возможное повреждение: избегайте использования ногтя или острого предмета для открытия запирающего механизма. Это может повредить кабель.
Предупреждение — возможное повреждение: избегайте давления на кабель при открытии запирающего механизма. Это также может повредить кабель.

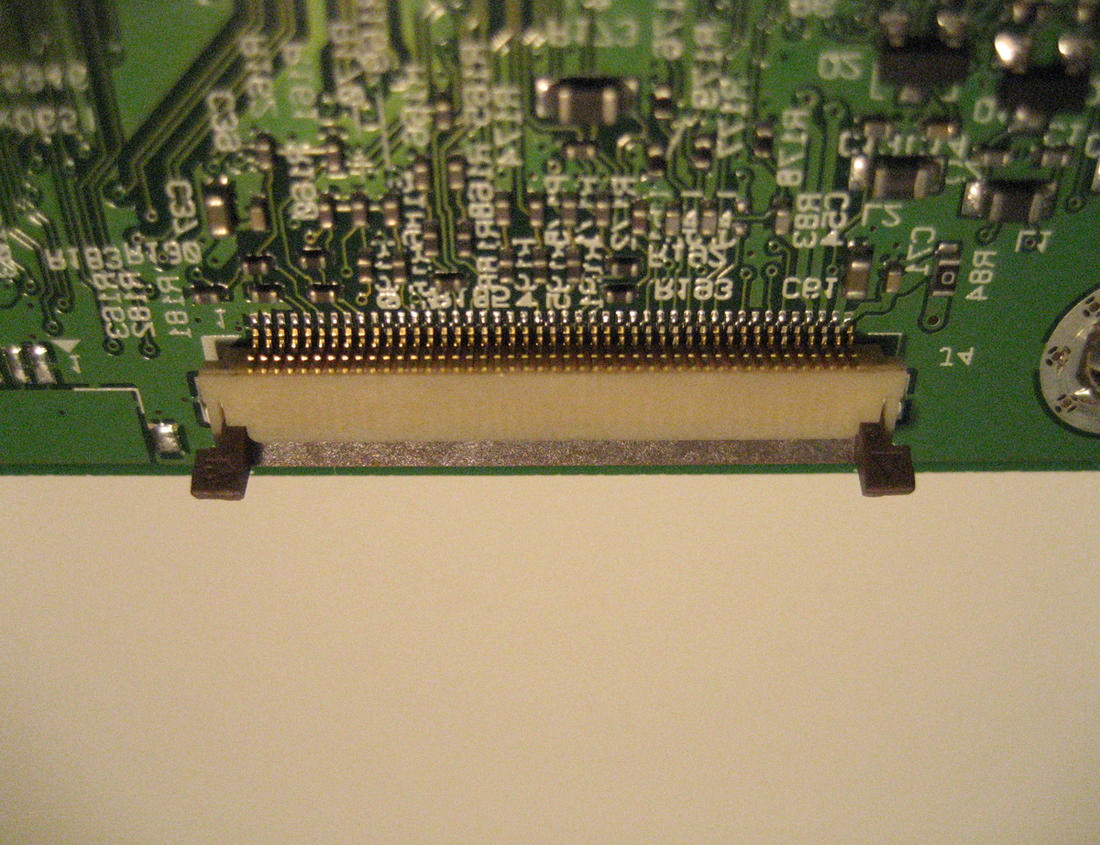

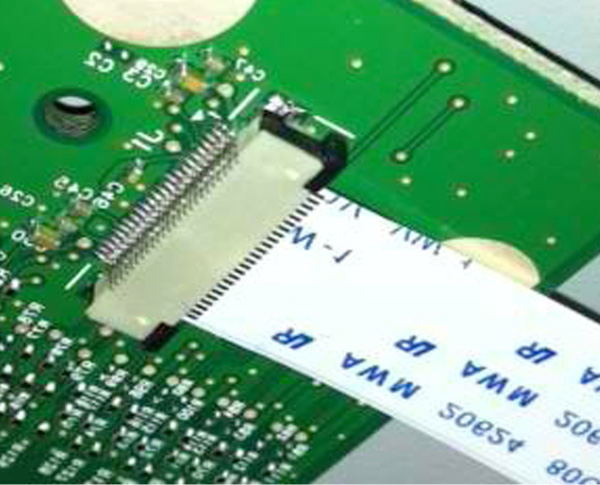

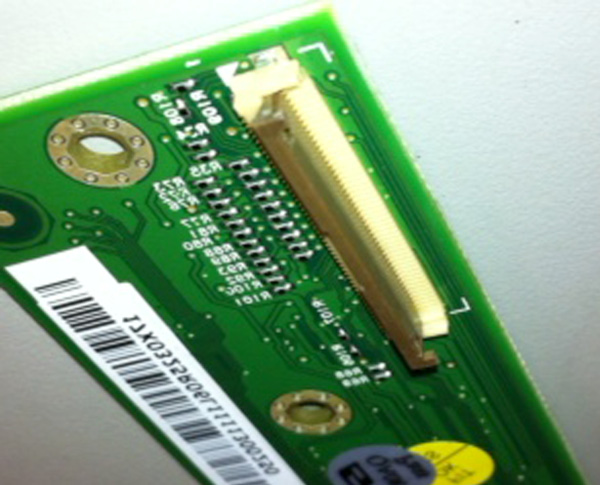

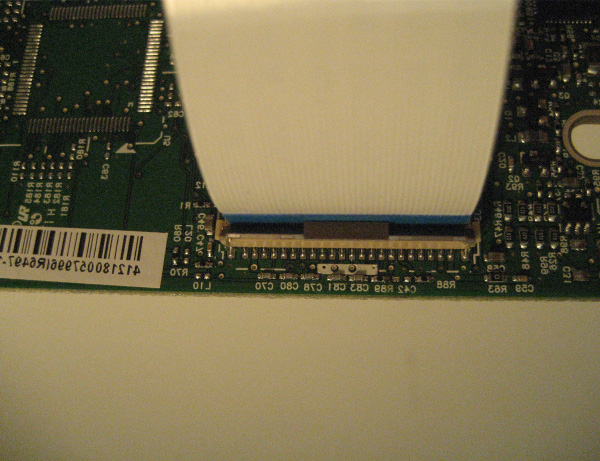

Это типы разъемов ZIF, используемые в этом принтере:

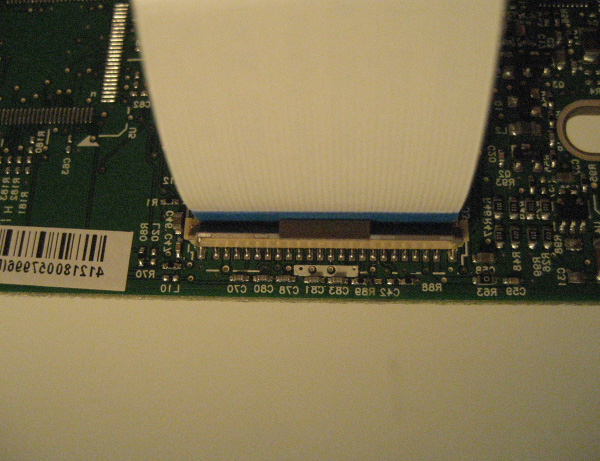

Данный FRU содержит горизонтальный верхний контактный кабельный разъем. Прочитайте инструкции перед тем, как приступить к работе.
Горизонтальный верхний контактный разъем использует запирающий актуатор откидного типа для фиксации ленточного кабеля в разъеме с нулевым усилием вставки (ZIF). Кабель вставляется горизонтально в разъем.
Внимание—Возможное повреждение: При открытии или закрытии этого типа актуатора осторожно поднимите или закройте две лапки, расположенные на каждом конце актуатора. Обе лапки должны перемещаться одновременно. Не закрывайте актуатор из центра актуатора.
Извлечение кабеля из горизонтального верхнего контактного разъема 1 Поместите палец на каждый конец запирающего актуатора и затем плавно поднимите актуатор в разблокированное положение.
2 Выньте кабель из разъема.
Вставка кабеля в горизонтальный верхний контактный разъем 1 При установке кабеля проверьте запирающий актуатор, чтобы убедиться, что он находится в разблокированном положении. Язычки на концах актуатора вертикальны, когда актуатор разблокирован.
2 Вставьте кабель контактами вверх. Вставьте кабель поверх актуатора.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
3 Поверните запирающий актуатор в заблокированное положение. Кабель не должен двигаться во время выполнения этого шага.
Если кабель движется, откройте актуатор, переместите кабель и затем закройте актуатор в нижнее положение.

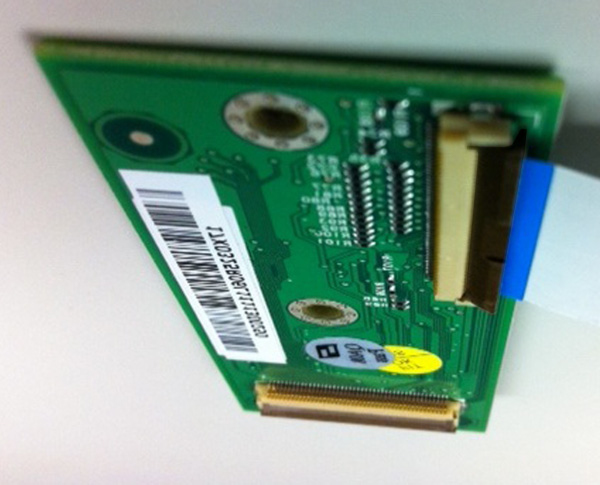

Данный FRU содержит горизонтальный нижний контактный кабельный разъем. Прочитайте инструкции перед тем, как приступить к работе.
Горизонтальный нижний контактный разъем использует запирающий актуатор откидного типа для фиксации ленточного кабеля в разъеме с нулевым усилием вставки (ZIF). Кабель вставляется горизонтально в разъем.
Предупреждение — возможное повреждение: при открытии или закрытии этого типа актуатора плавно поднимите центр актуатора пальцем. Не используйте ноготь или отвертку для открытия актуатора. Это может повредить ленточный кабель. Не закрывайте актуатор за концы актуатора.
Извлечение кабеля из горизонтального нижнего контактного разъема 1 Поместите два пальца к каждому концу запирающего актуатора и затем плавно поднимите актуатор в разблокированное положение.
2 Выньте кабель из разъема.
Вставка кабеля в горизонтальный нижний контактный разъем 1 Проверьте актуатор, чтобы убедиться, что он находится в открытом положении.
2 Вставьте кабель в разъем ZIF контактами вниз и в сторону от запирающего актуатора. Кабель должен быть вставлен под актуатор.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
3 Поместите палец в середину актуатора и затем поверните запирающий актуатор в заблокированное положение.

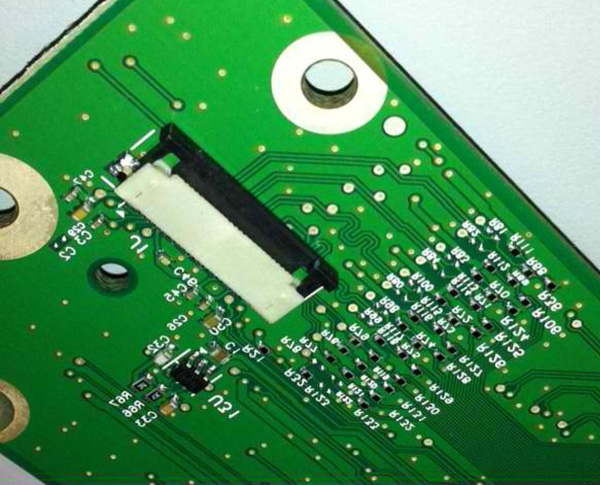

Вертикальный монтажный контактный разъем использует откидной актуатор блокировки для фиксации кабеля ленты в разъеме Zero Insertion Force (ZIF). Кабель вставляется вертикально в разъем.
Вертикальный монтажный контактный разъем использует запирающий актуатор откидного типа для фиксации ленточного кабеля в разъеме с нулевым усилием вставки (ZIF). Кабель вставляется вертикально в разъем.
Предупреждение — возможное повреждение: при открытии или закрытии этого типа актуатора плавно поднимите центр актуатора пальцем. Не используйте ноготь или отвертку для открытия актуатора. Это может повредить ленточный кабель. Не закрывайте актуатор за концы актуатора.
Извлечение кабеля из вертикального монтажного контактного разъема 1 Плавно поверните запирающий актуатор от центра актуатора в разблокированное положение.
2 Выньте кабель из разъема.
Вставка кабеля в вертикальный монтажный контактный разъем 1 При установке кабеля проверьте запирающий актуатор, чтобы убедиться, что он находится в открытом положении.
2 Вставьте кабель контактами в сторону от запирающего актуатора. Вставьте кабель поверх актуатора.
Примечание: Убедитесь, что кабель установлен ровно в разъем. Если кабель установлен неровно, могут возникнуть перебои в работе.
3 Поверните запирающий актуатор в заблокированное положение, надавливая на оба конца актуатора. Кабель не должен двигаться при выполнении этого шага. Если кабель движется, откройте актуатор, переместите кабель и затем закройте актуатор в нижнее положение.
Горизонтальный скользящий контактный разъем использует скользящий актуатор блокировки для фиксации кабеля ленты в разъеме Zero Insertion Force (ZIF). Кабель вставляется горизонтально в разъем.
Внимание—Возможное повреждение: При открытии или закрытии этого типа актуатора осторожно нажимайте или тяните две лапки, расположенные на каждом конце актуатора. Не закрывайте актуатор из центра актуатора.
Предупреждение — возможное повреждение: при открытии или закрытии этого типа актуатора плавно нажимайте или тяните два язычка, расположенные на каждом конце актуатора. Не закрывайте актуатор из центра актуатора. Не используйте отвертку для открытия или закрытия актуатора. Может произойти повреждение кабеля или разъема.
Извлечение кабеля из горизонтального скользящего контактного разъема 1 Одновременно сдвиньте два язычка, расположенные на концах запирающего актуатора, в сторону от разъема.
2 Выньте кабель из разъема.
Вставка кабеля в горизонтальный скользящий контактный разъем 1 При установке кабеля проверьте запирающий актуатор, чтобы убедиться, что он находится в открытом положении. Если вы открываете разъем, потяните оба концевых язычка с равным усилием, чтобы избежать поломки разъема.
2 Вставьте кабель контактами в сторону от запирающего актуатора. Вставьте кабель поверх актуатора.
3 Сдвиньте запирающий актуатор в сторону разъема, фиксируя кабель на месте. Кабель не должен двигаться при выполнении этого шага. Если кабель движется, откройте актуатор, переместите кабель и затем закройте актуатор в нижнее положение.

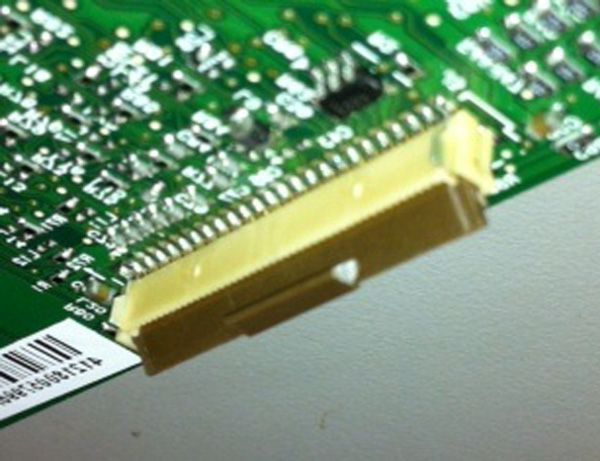

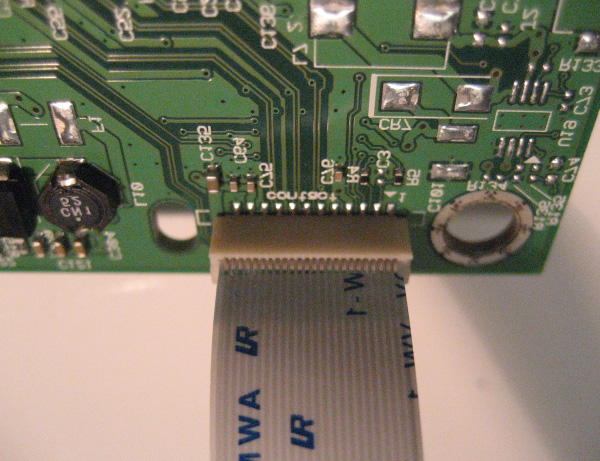

Этот FRU содержит разъем Low Insertion Force (LIF). Перед выполнением прочитайте инструкции.
Предупреждение—Возможное повреждение: При установке кабеля в разъем LIF соблюдайте осторожность, чтобы избежать изгибания краев кабелей и повреждения контактов на кабелях.

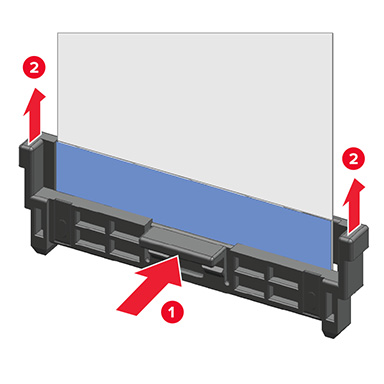

Вставка кабеля в разъем LIF 1 Глядя на разъем, обратите внимание на то, с какой стороны расположены контакты. На многих платах будет напечатано слово «contacts» (контакты) для указания стороны LIF с контактами. При взгляде на плату обратите внимание, что контакты от платы к разъему расположены на стороне разъема с контактами.
2 Вставьте кабель прямо в разъем.
Примечание: Убедитесь, что кабель установлен прямо в разъем. Если кабель установлен неправильно, могут возникнуть сбои.
Печатающая головка должна быть правильно позиционирована после извлечения. Используйте острый карандаш или небольшую отвертку с плоским лезвием, чтобы отметить положение старой печатающей головки на раме принтера. Выровняйте новую печатающую головку относительно положения старой печатающей головки.
Примечание: перекос вызывается прохождением листа через принтер при неправильном выравнивании. Все изображение повернуто относительно краев листа. Однако механическое неправильное выравнивание печатающей головки вызывает отображение горизонтальных линий в виде перекоса, тогда как вертикальные линии остаются параллельными вертикальным краям. Нет регулировок перекоса. Проверьте износ шин подачи, засорение пути подачи бумаги, правильность установки термоузла и соответствие направляющих лотков носителю.
перекос Смещение печатающей головки Для регулировки печатающей головки:
1 Войдите в меню Диагностика и напечатайте страницу быстрого теста:
2 Сложите напечатанную тестовую страницу с левой стороны так, чтобы несколько миллиметров линий сетки обернулись вокруг внешней части сгиба.

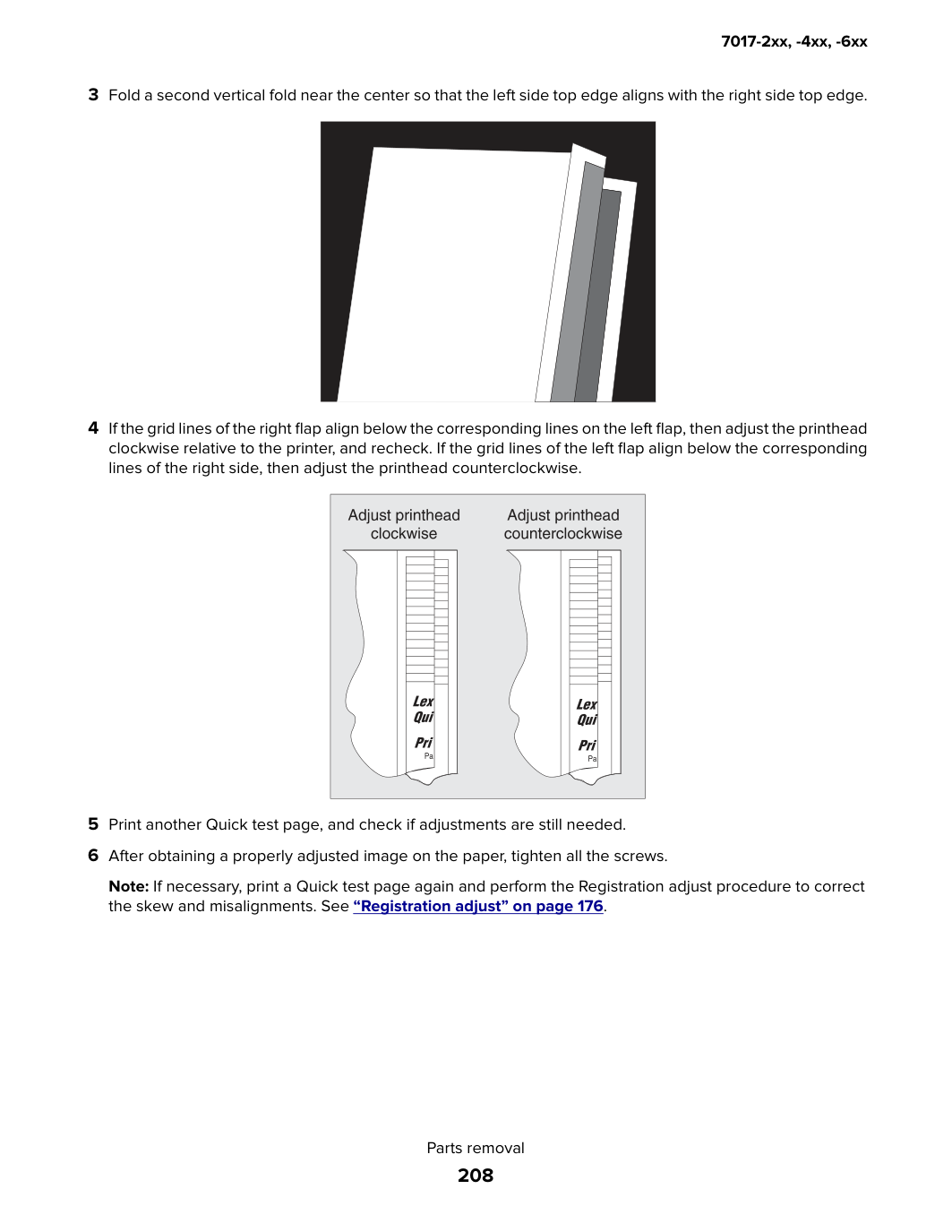

3 Сделайте второй вертикальный сгиб рядом с центром так, чтобы верхний левый край совпадал с верхним правым краем.
4 Если линии сетки правого клапана выравниваются ниже соответствующих линий на левом клапане, отрегулируйте печатающую головку по часовой стрелке относительно принтера и перепроверьте. Если линии сетки левого клапана выравниваются ниже соответствующих линий правой стороны, отрегулируйте печатающую головку против часовой стрелки.
5 Напечатайте еще одну страницу быстрого теста и проверьте, нужны ли дополнительные регулировки.
6 После получения правильно отрегулированного изображения на бумаге затяните все винты.
Примечание: При необходимости распечатай страницу Quick test еще раз и выполни процедуру Registration adjust для исправления перекоса и смещений. См. "Registration adjust" на стр. 176.
При замене узлов помните следующие советы:

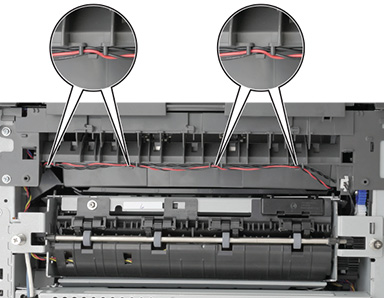

• Некоторые процедуры извлечения требуют снятия кабельных стяжек. Ты должен заменить кабельные стяжки при сборке, чтобы избежать защемления проводов, перекрытия пути подачи бумаги или ограничения механического движения.
• Извлеки тонер-картриджи, блок формирования изображения и лотки перед извлечением других деталей принтера. Блок формирования изображения осторожно размести на чистой, гладкой и ровной поверхности. Защити его от света во время нахождения вне устройства.
• Отсоедини все внешние кабели от принтера, чтобы предотвратить возможное повреждение при обслуживании.
• Если не указано иное, переустанови детали в обратном порядке их снятия.
• При переустановке детали, закрепленной несколькими винтами, начни все винты перед окончательным затягиванием.
• Для принтеров с мягким выключателем питания убедись, что ты отсоедини кабель питания после выключения.

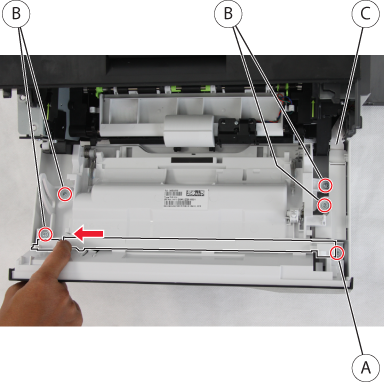

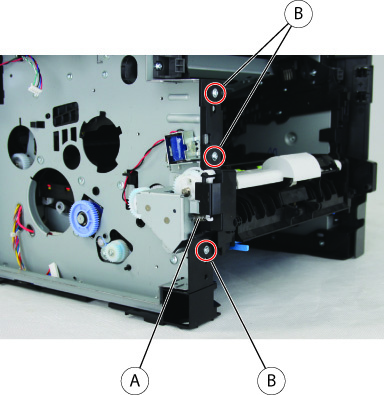

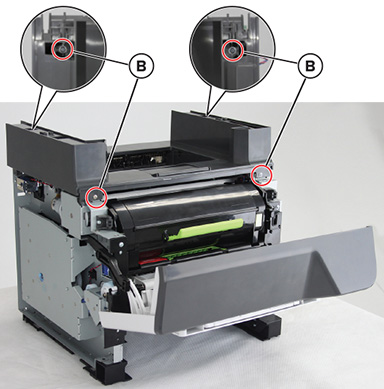

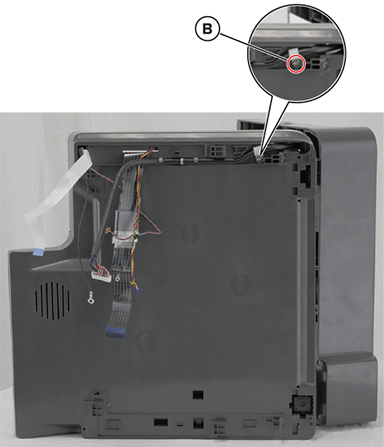

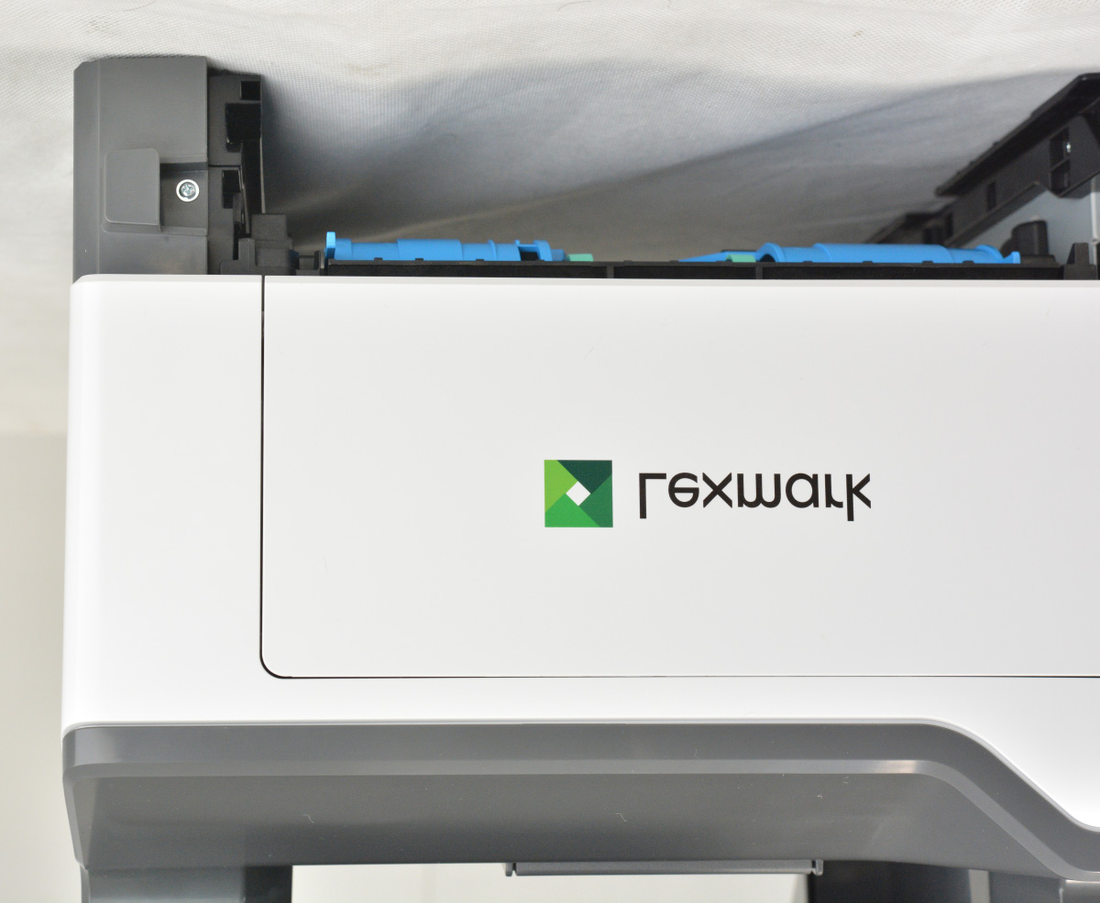

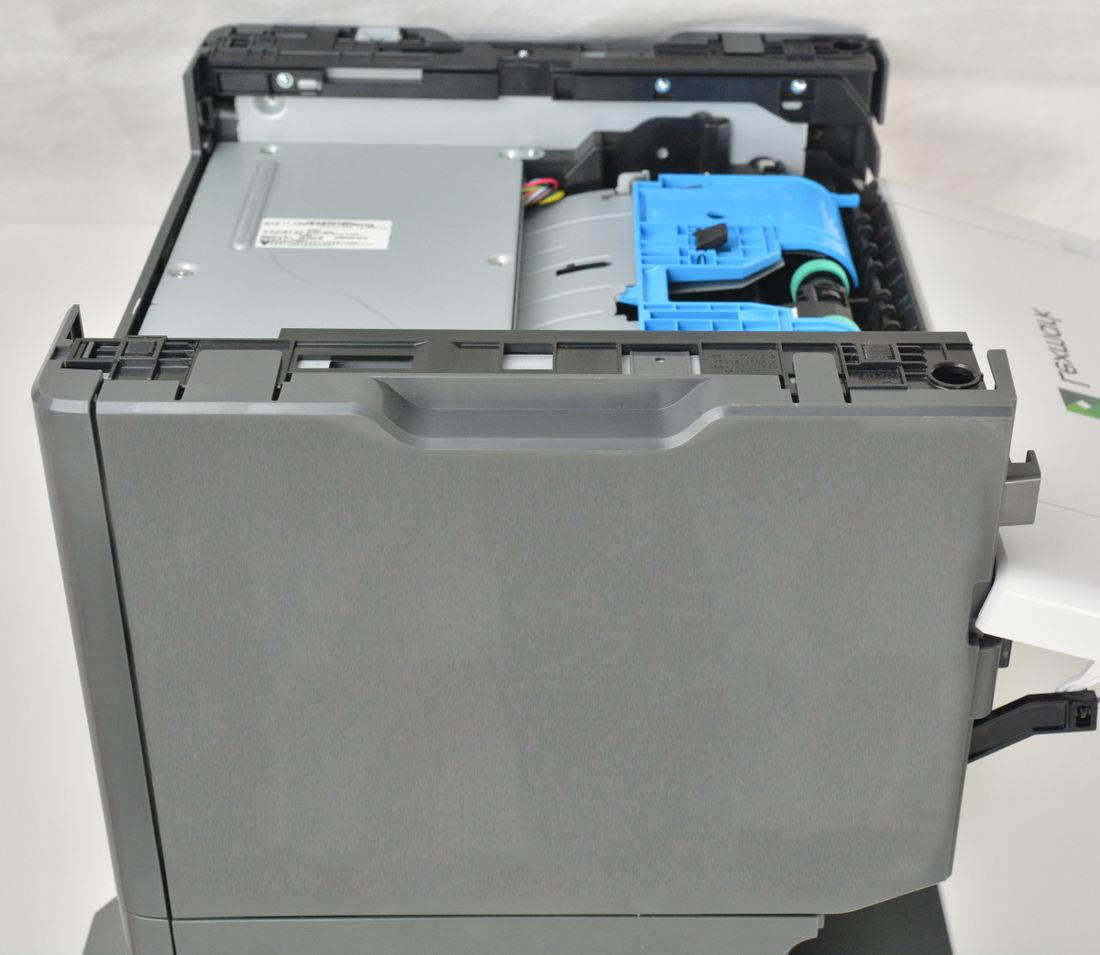

3 Отпусти два фиксатора (B), затем разъедини среднюю переднюю часть (C) крышки от передней дверцы.

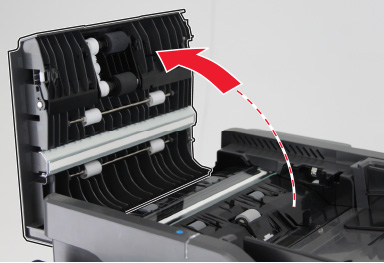

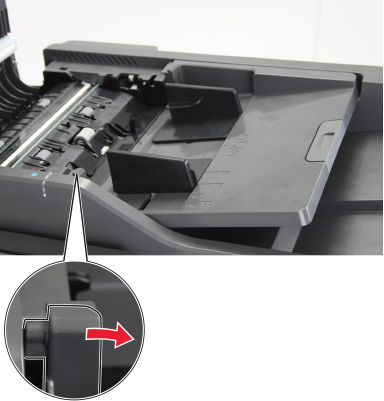

Предупреждение—Возможное повреждение: Автоподатчик может открыться во время позиционирования принтера на боку.
1 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.

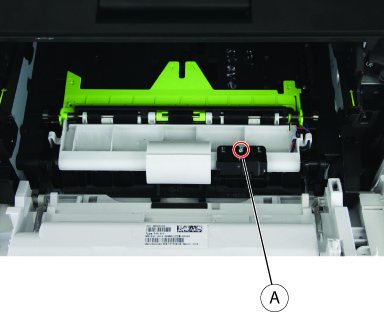

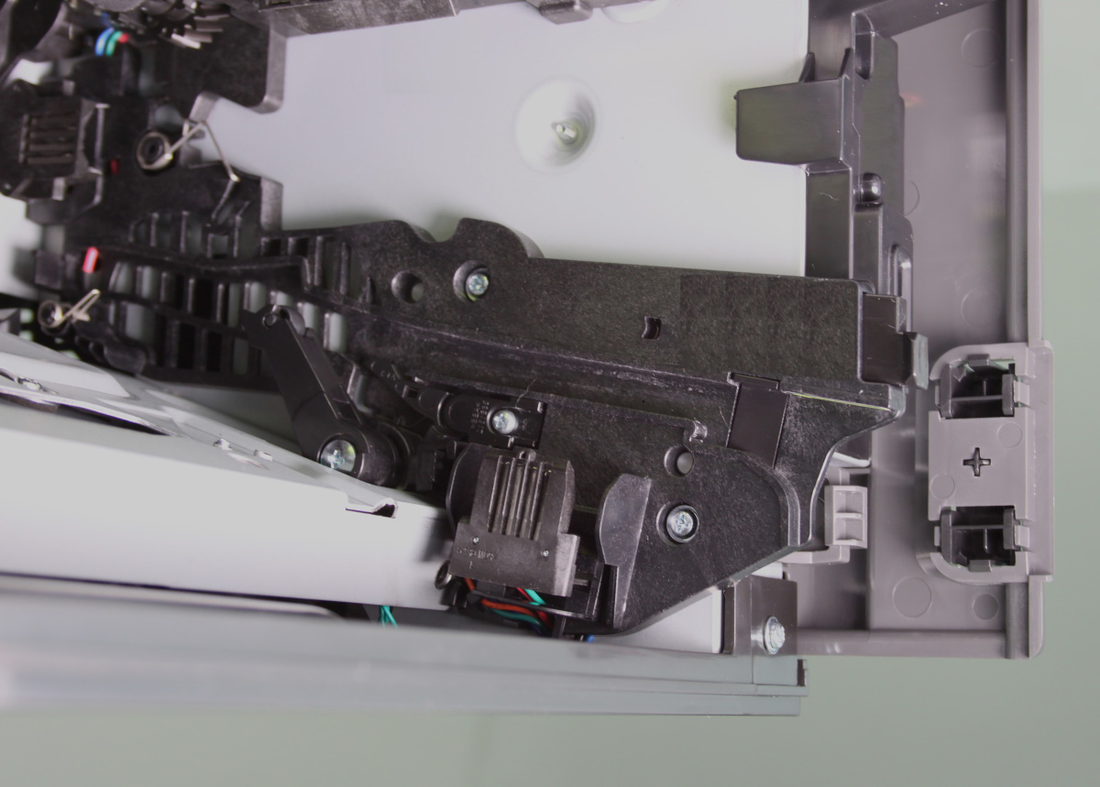

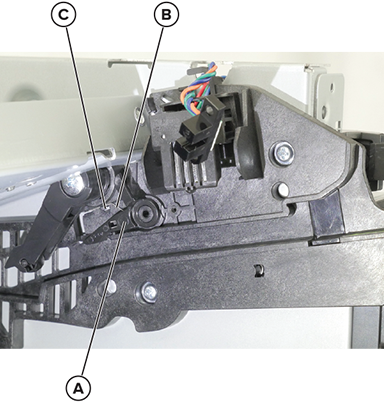

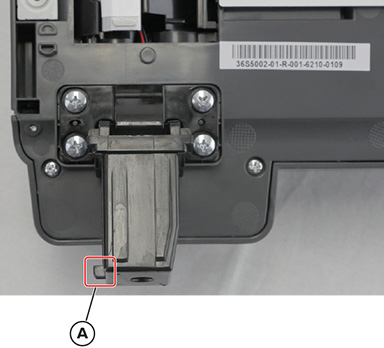

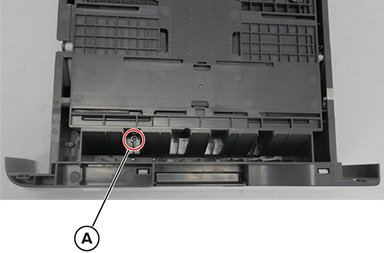

2 Отпустите защелку (A), затем отсоедините звено.

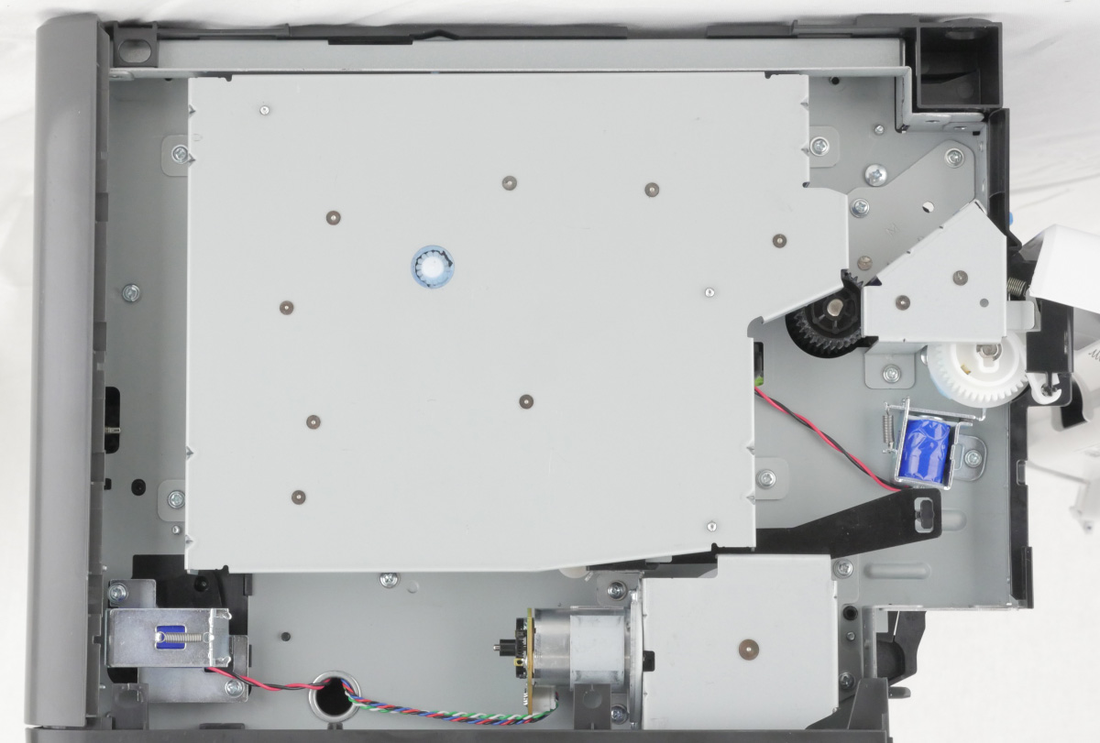

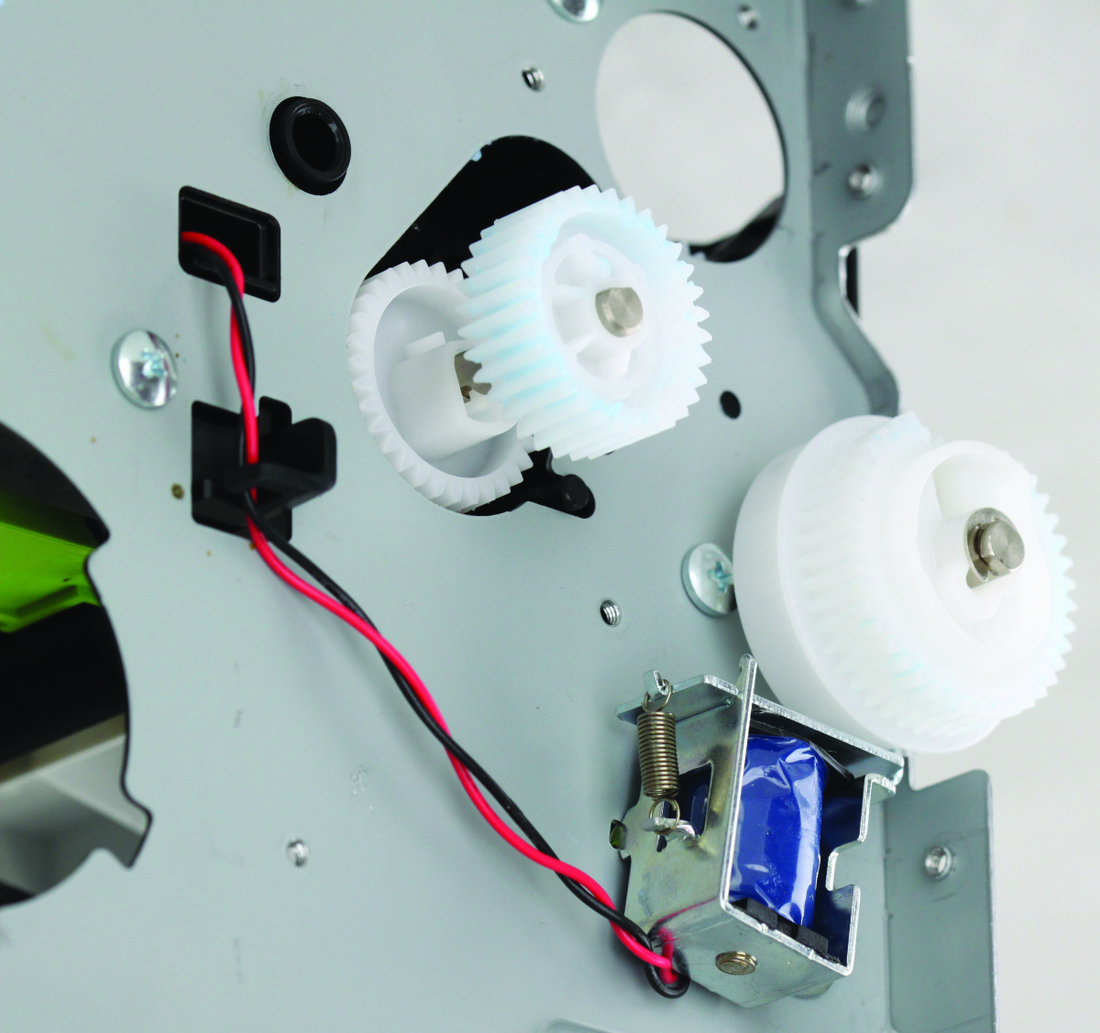

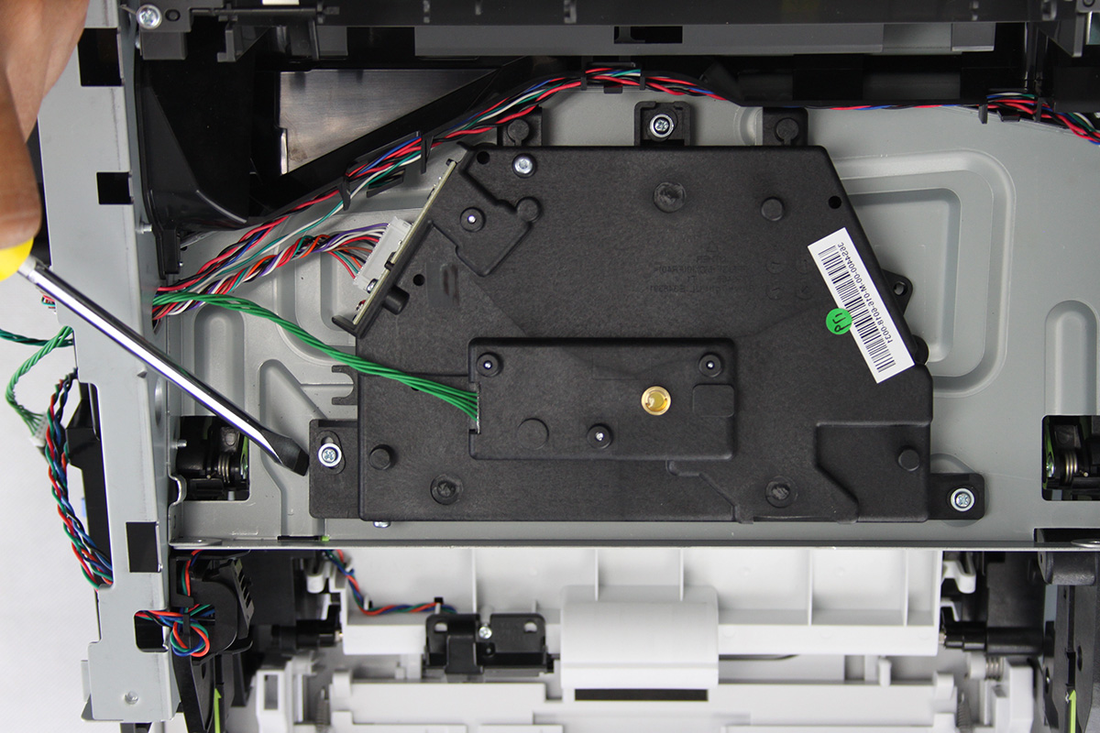

4 Отсоедини кабель от главного редуктора привода.

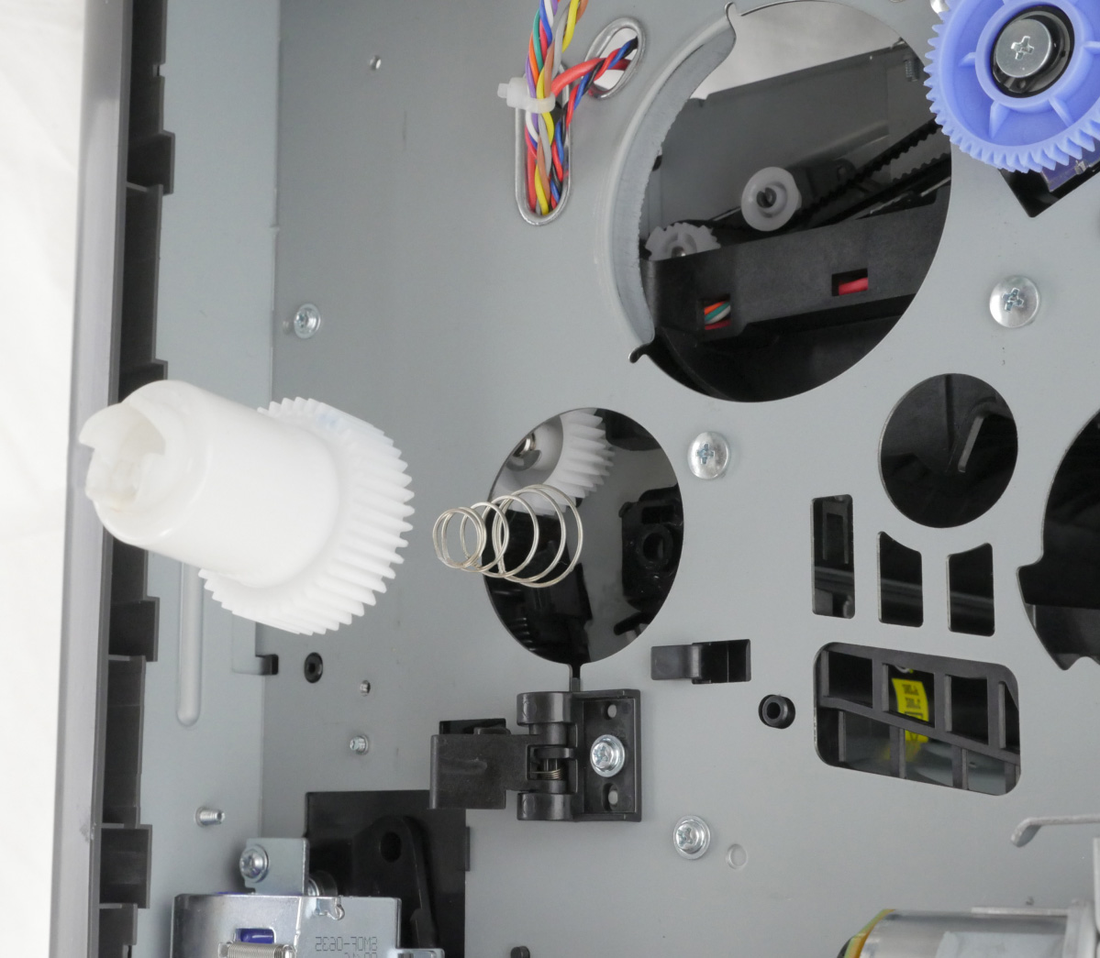

Предупреждение—Возможное повреждение: не потеряйте шестерню термоузла (C) и пружину (D).

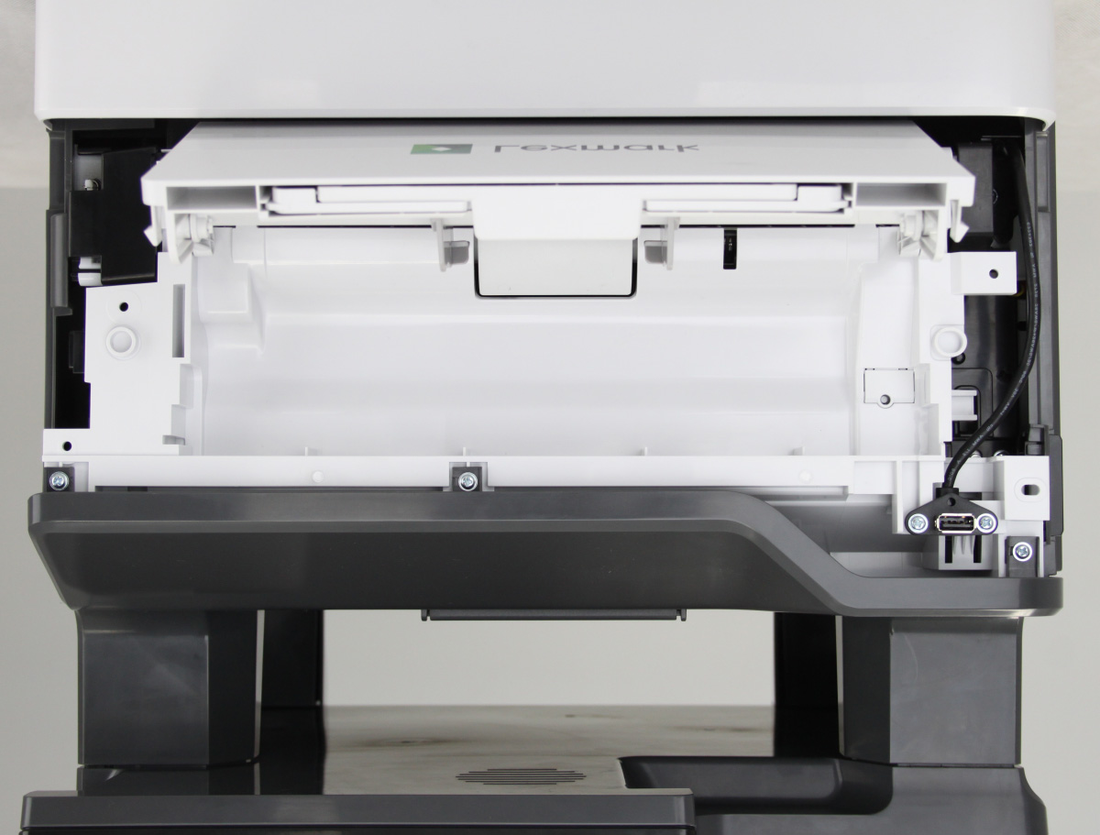

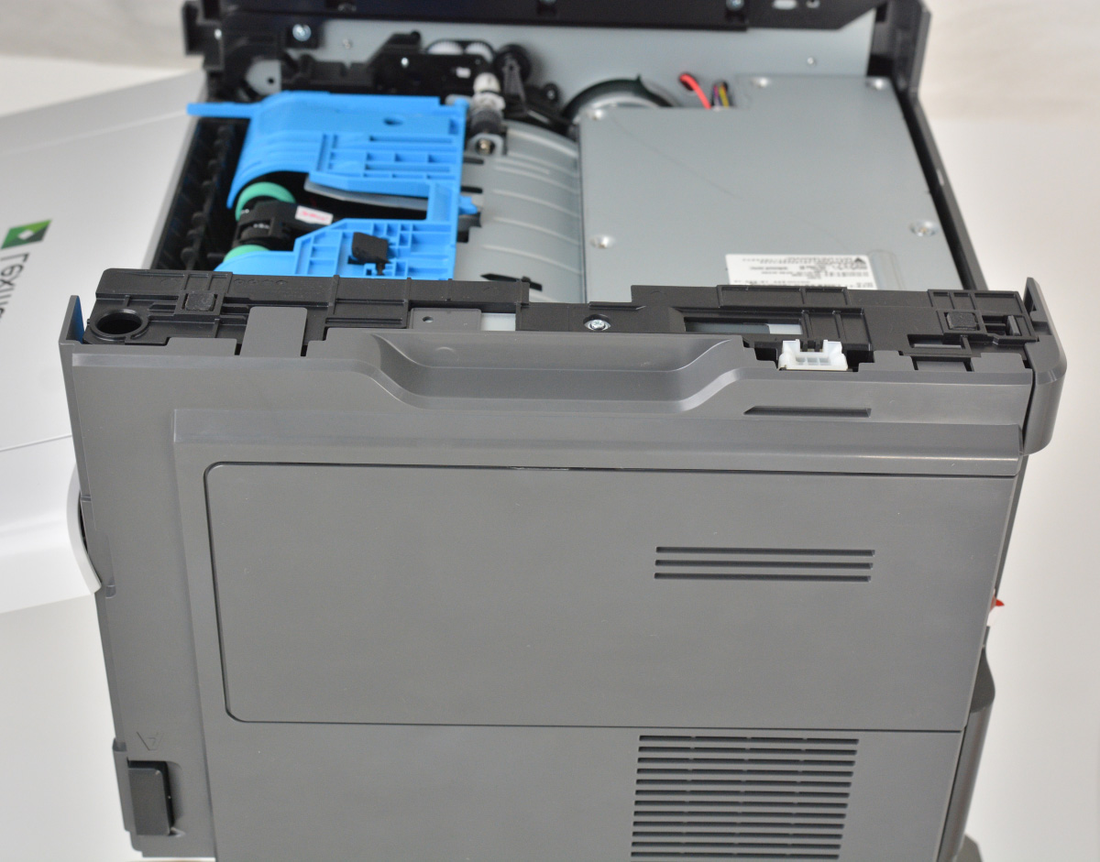

1 Извлеки переднюю дверцу. См. "Извлечение MPF с передней крышкой доступа" на стр. 256.
2 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
3 Извлеки главный редукторный узел. См. "Извлечение главного редукторного узла" на стр. 211.

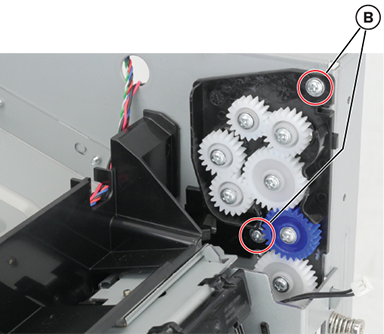

5 Снимите три винта (B).
6 Снимите три винта (C).

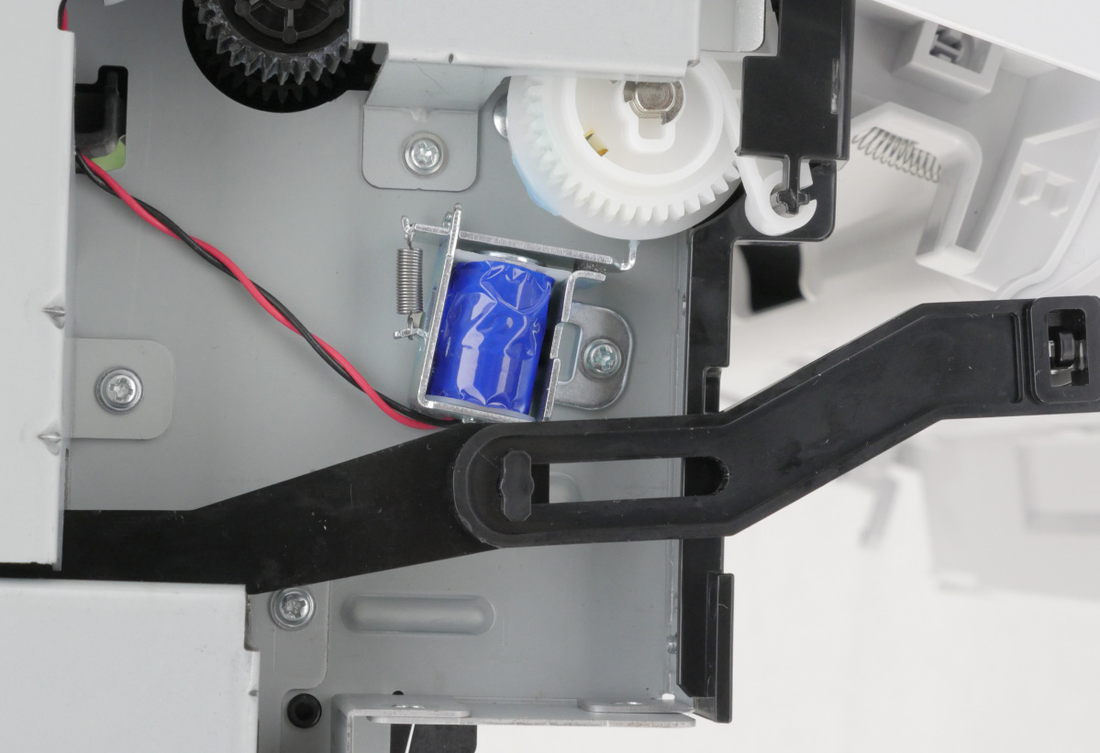

7 Снимите стопорное кольцо E-clip (D), затем снимите шестерню.
Примечание: соленоид препятствует снятию.
8 Отпустите две защелки (E), затем снимите шестерни (F).
1 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
2 Отпустите защелку (A), затем отсоедините звено.
Примечание по установке: чтобы проверить, правильно ли установлен актуатор, нажмите и отпустите актуатор (A). Актуатор должен вернуться в исходное положение.
1 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
2 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
3 Извлеки заднюю крышку. См. "Извлечение задней дверцы и крышки" на стр. 273.
4 Извлеки задние крышки сканера. См. "Извлечение задних крышек сканера" на стр. 272.
5 Извлеки узел редрайва. См. "Извлечение узла редрайва" на стр. 274.

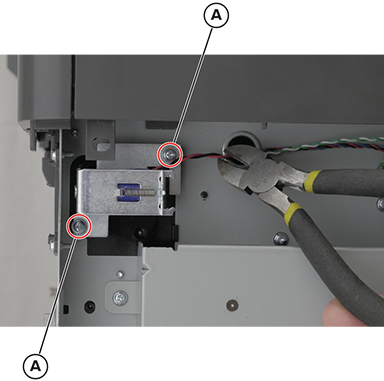

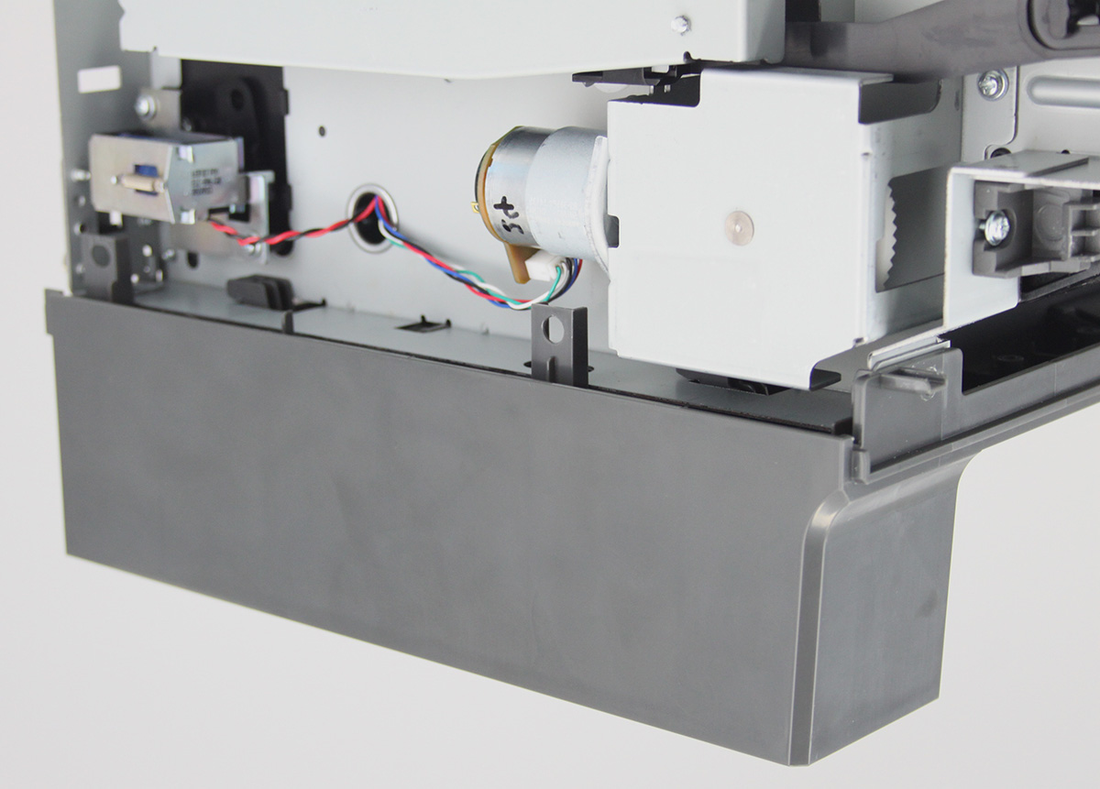

6 Извлеки два винта (A), затем перережь кабель.
7 Отсоедини разъем JDUPSOL1 от платы контроллера, затем вытащи кабель из принтера.

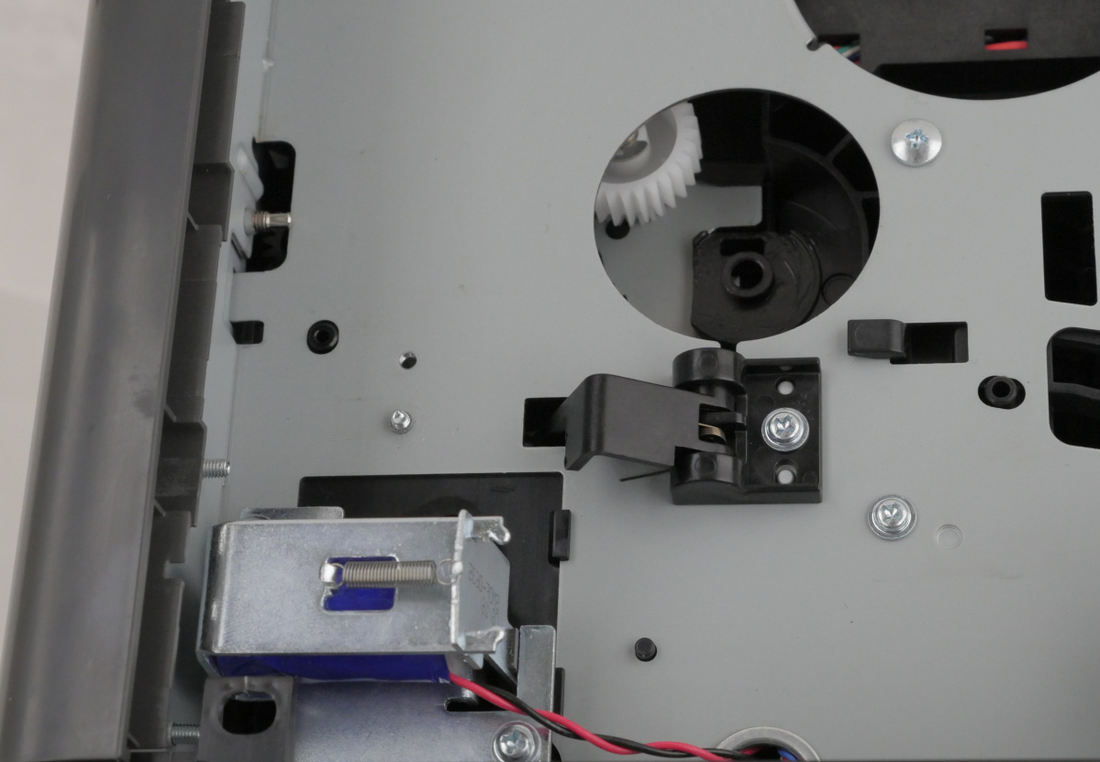

a Вверни на место сменный соленоид.

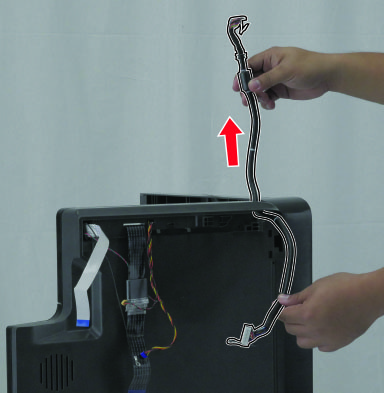

b Направь кабель соленоида в отверстие (A), выходящее из задней части принтера.
Примечание: Полностью натяни кабель, но делай это осторожно, чтобы избежать повреждений при трении о края отверстия.
c Установи узел редрайва.
d Направь кабель на узел редрайва. Убедись, что кабель правильно сидит на зажимах.
1 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
3 Перережьте кабель, затем снимите соленоид.
4 Извлеки заднюю крышку. См. "Извлечение задней дверцы и крышки" на стр. 273.

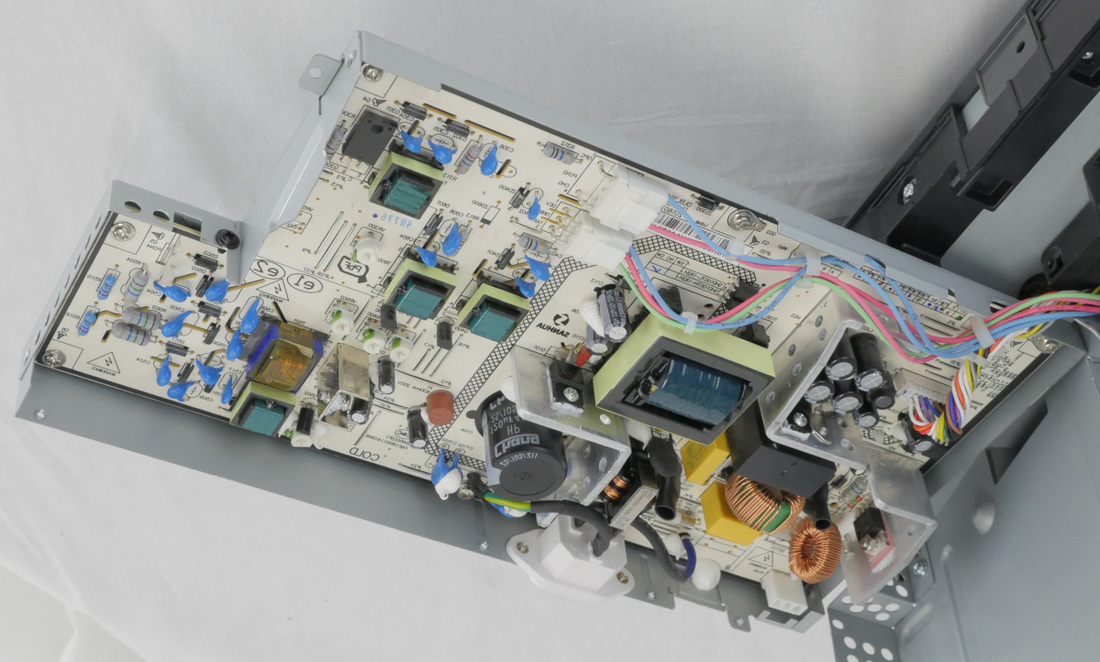

5 Извлеки блок питания. См. "Извлечение блока питания" на стр. 260.
6 Извлеки узел дуплекса. См. "Извлечение узла дуплекса" на стр. 262.
Примечание: обратите внимание на маршрут кабеля.

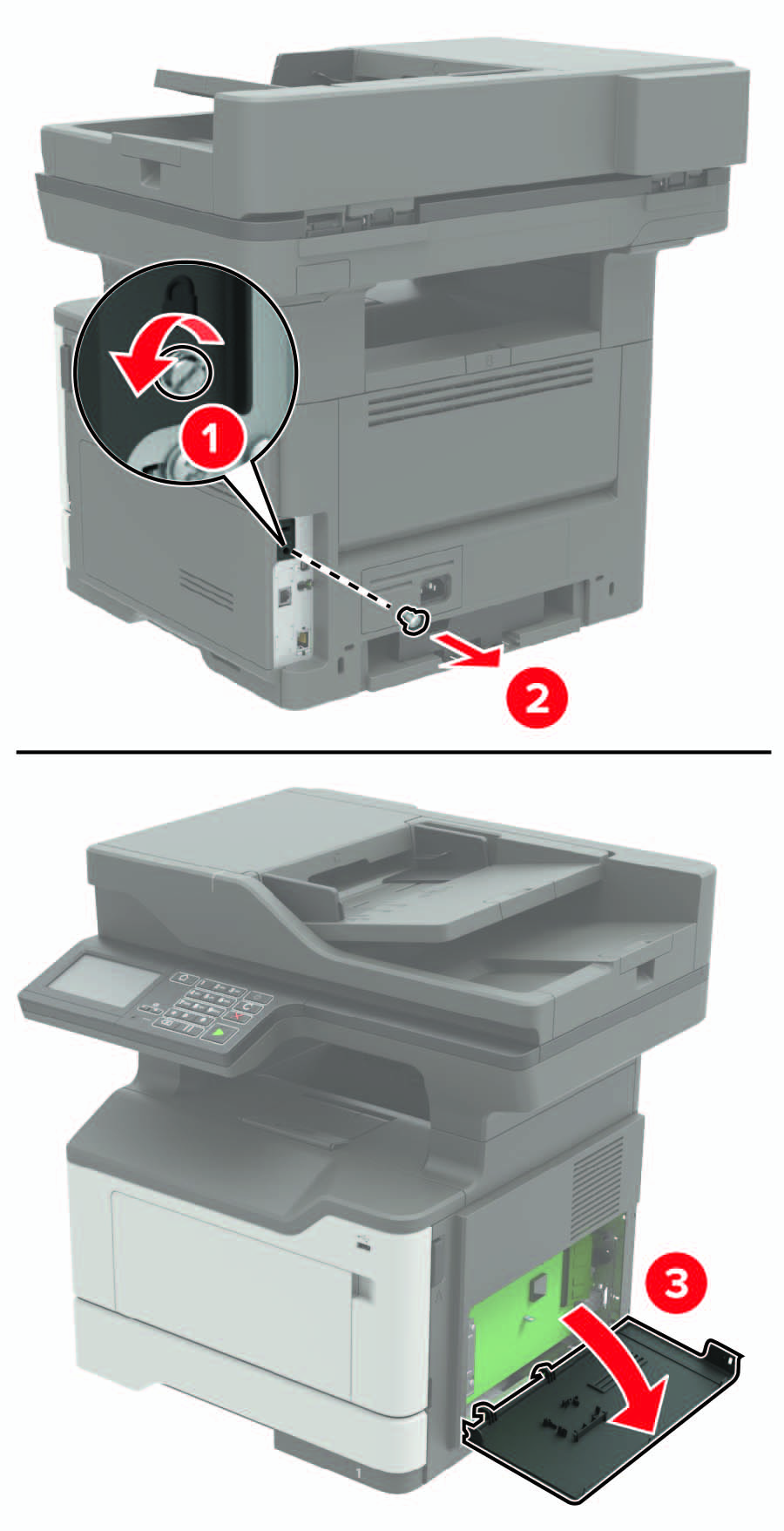

8 Откройте крышку доступа к плате контроллера, затем отсоедините кабель.
1 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
4 Приподнимите верхнюю крышку достаточно для снятия коробки передач картриджа.
5 Во время приподнятия крышки отсоедините кабель от коробки передач, затем снимите коробку передач.
1 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
2 Извлеки главный редукторный узел. См. "Извлечение главного редукторного узла" на стр. 211.
3 Извлеки заднюю крышку. См. "Извлечение задней дверцы и крышки" на стр. 273.
4 Извлеки блок питания. См. "Извлечение блока питания" на стр. 260.
5 Извлеки узел дуплекса. См. "Извлечение узла дуплекса" на стр. 262.

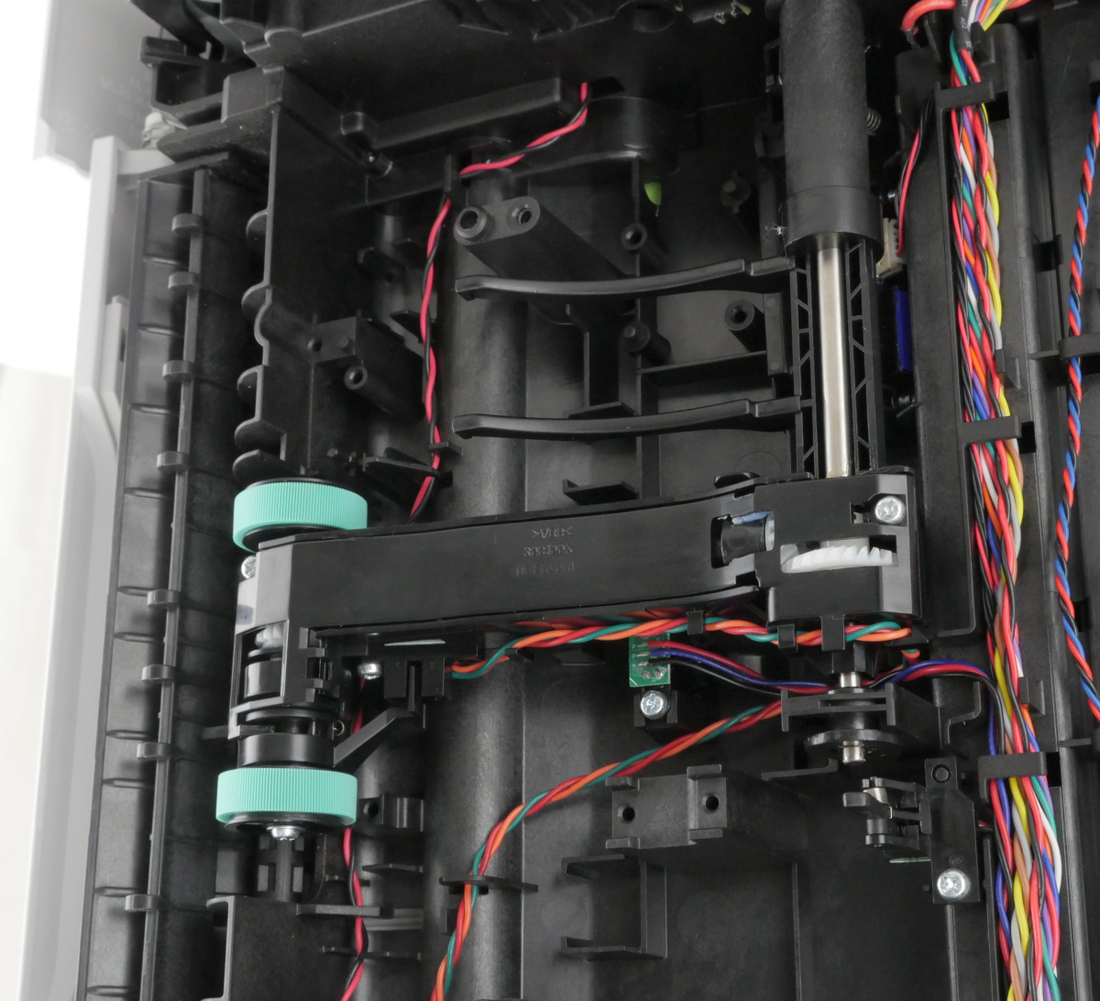

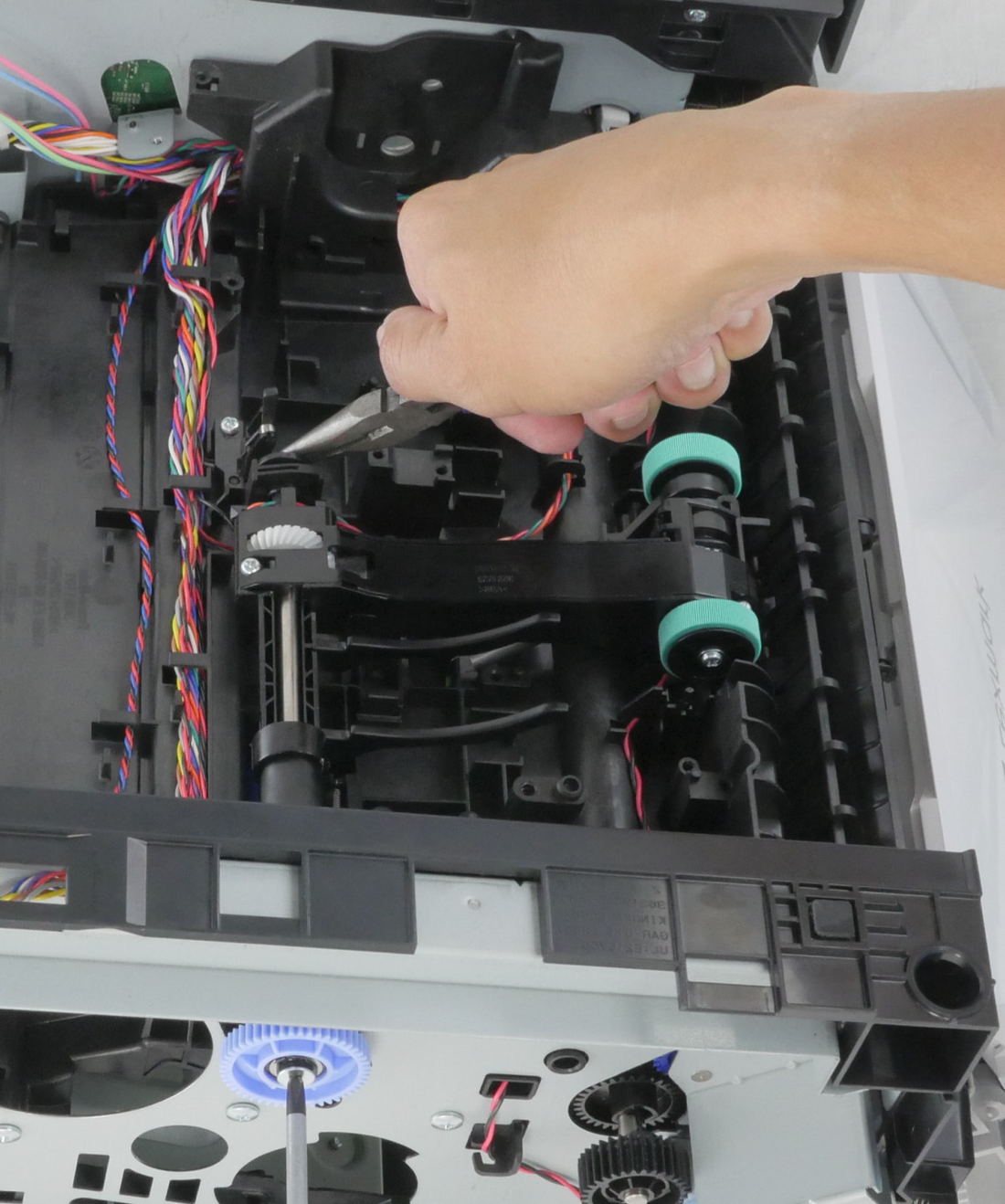

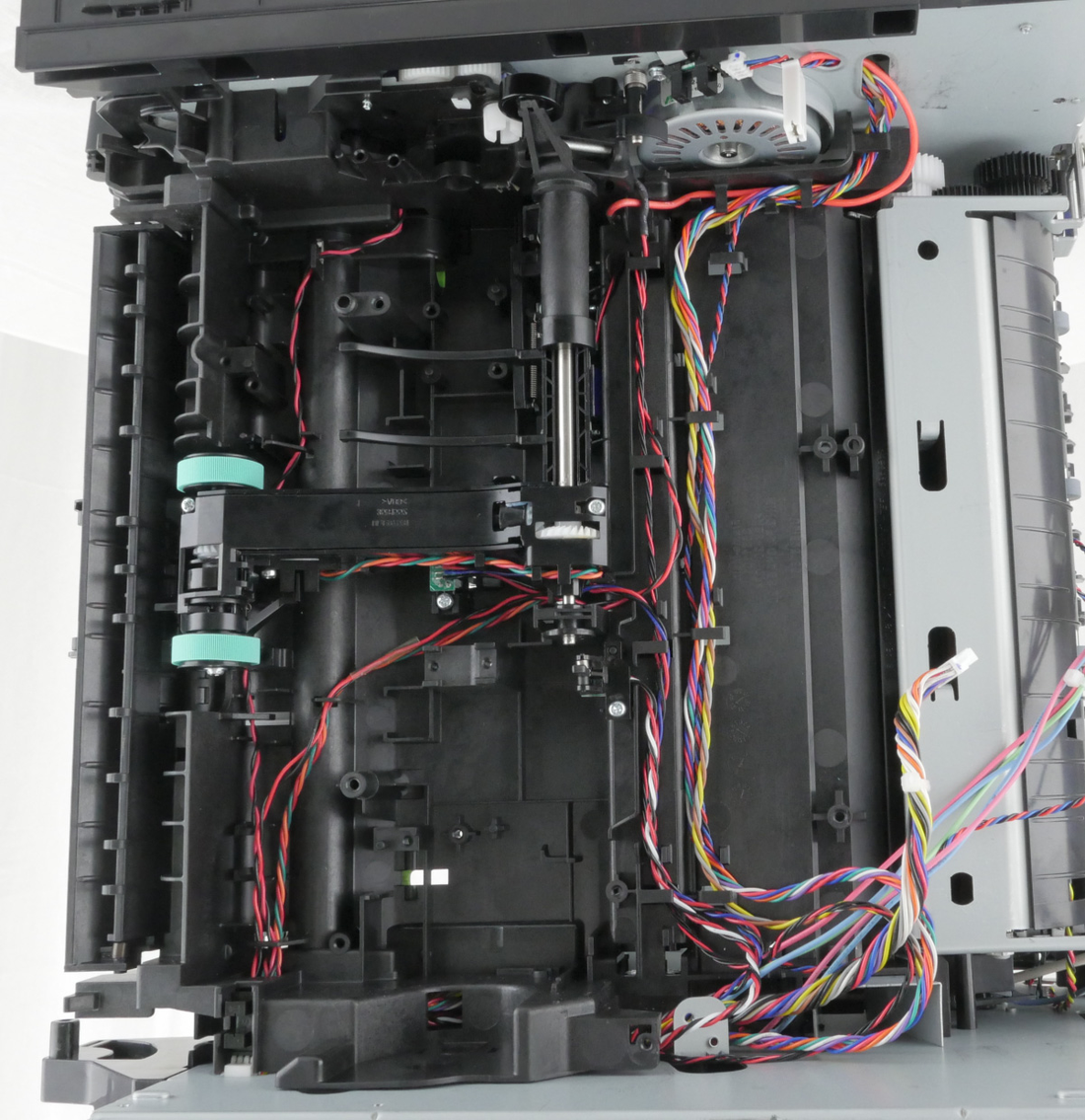

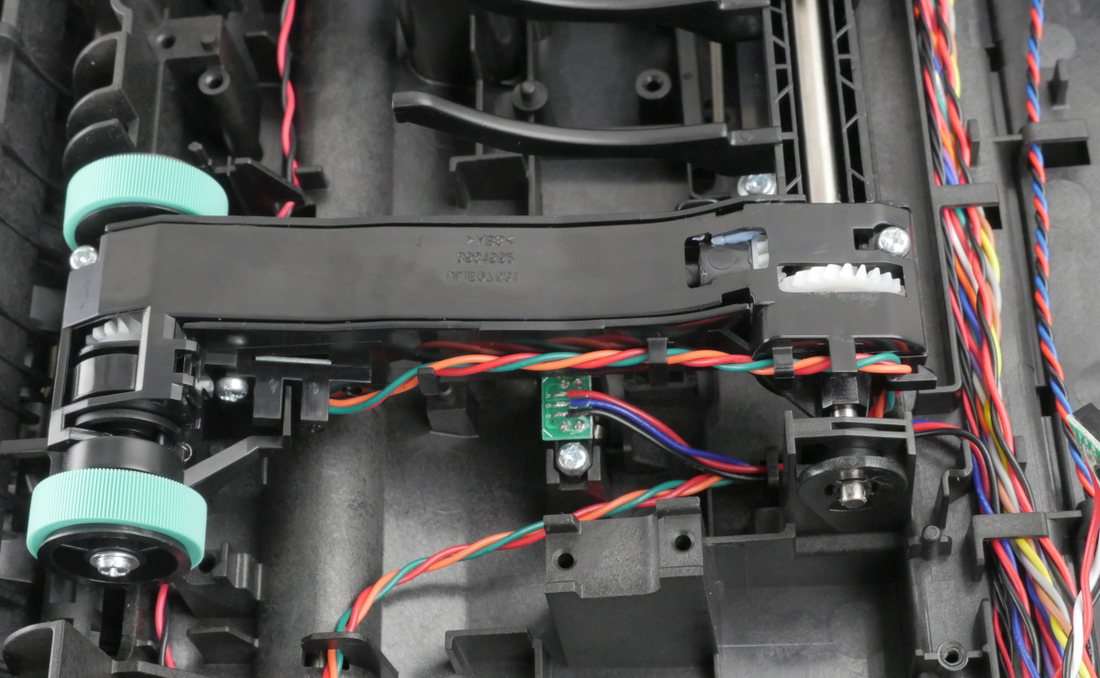

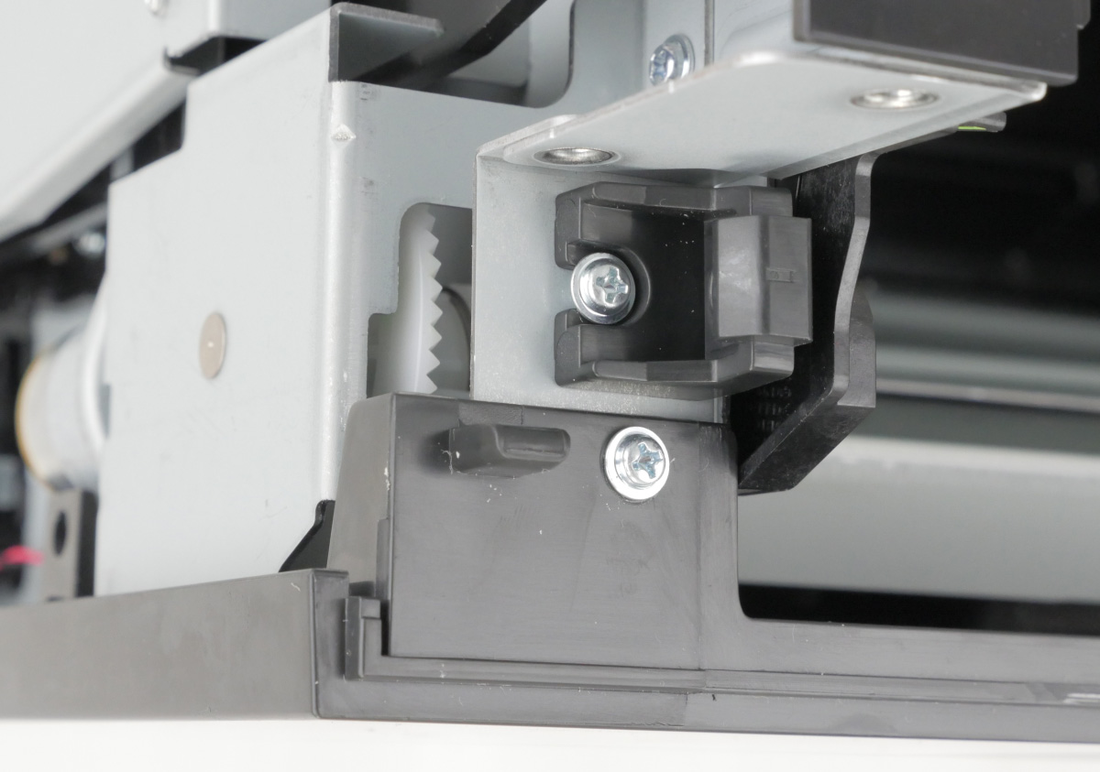

6 Используя плоскогубцы с узким носиком, зафиксируй ролик (A), чтобы вал не вращался.
7 Удерживая ролик зафиксированным, извлеки винт (B).
8 Вытащи муфту узла захватного ролика, затем перережь кабель, чтобы извлечь ее.

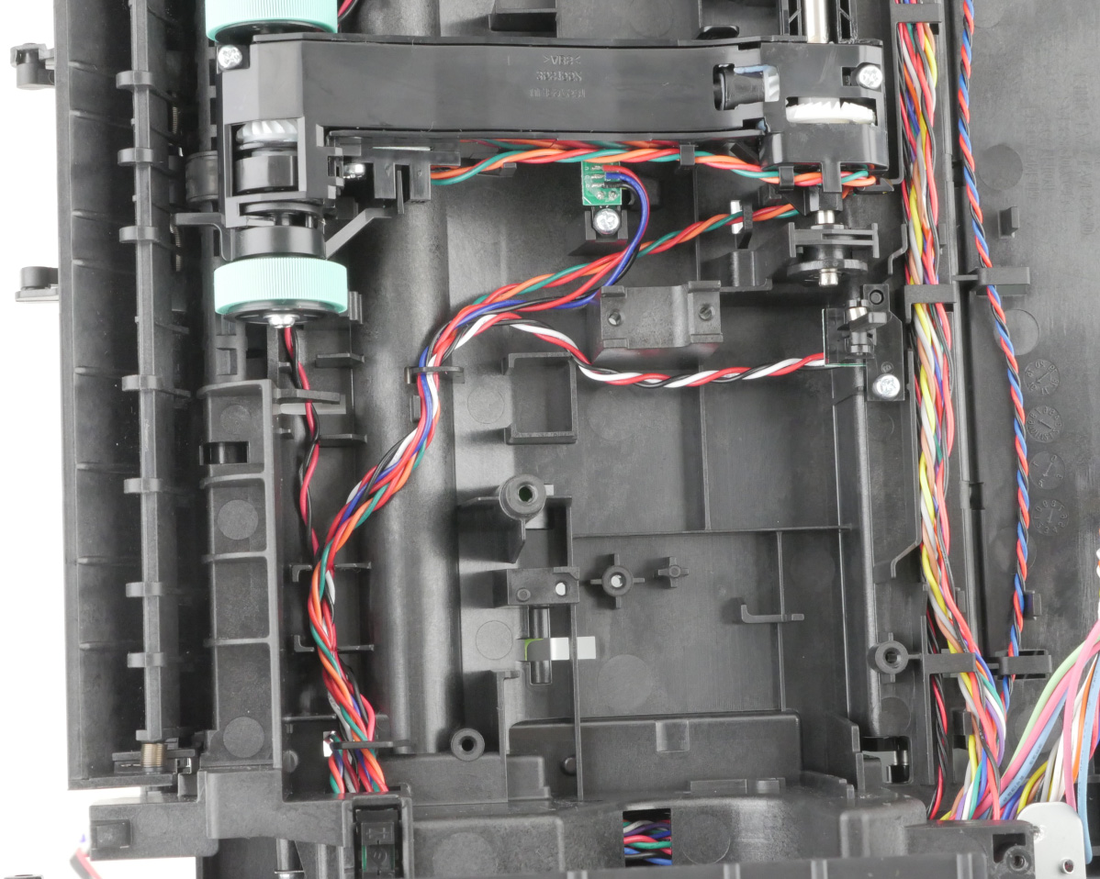

Примечание при установке: Направь кабели, как показано.

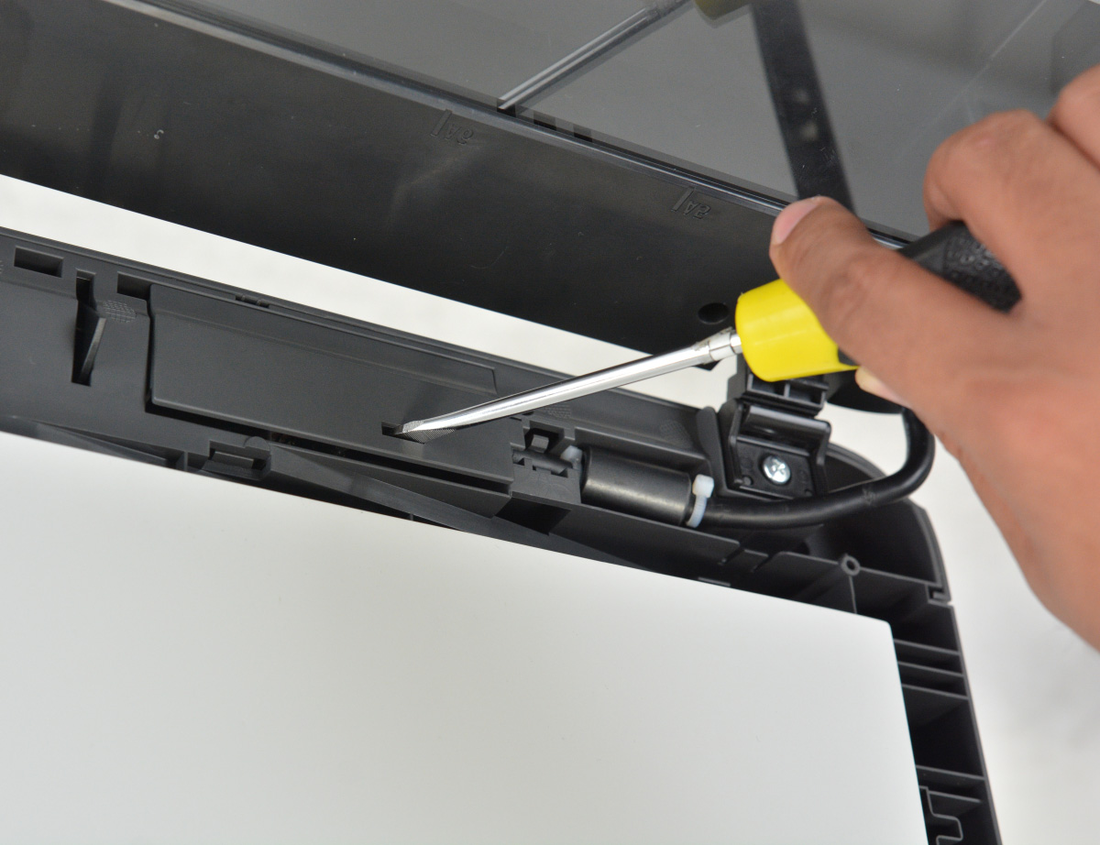

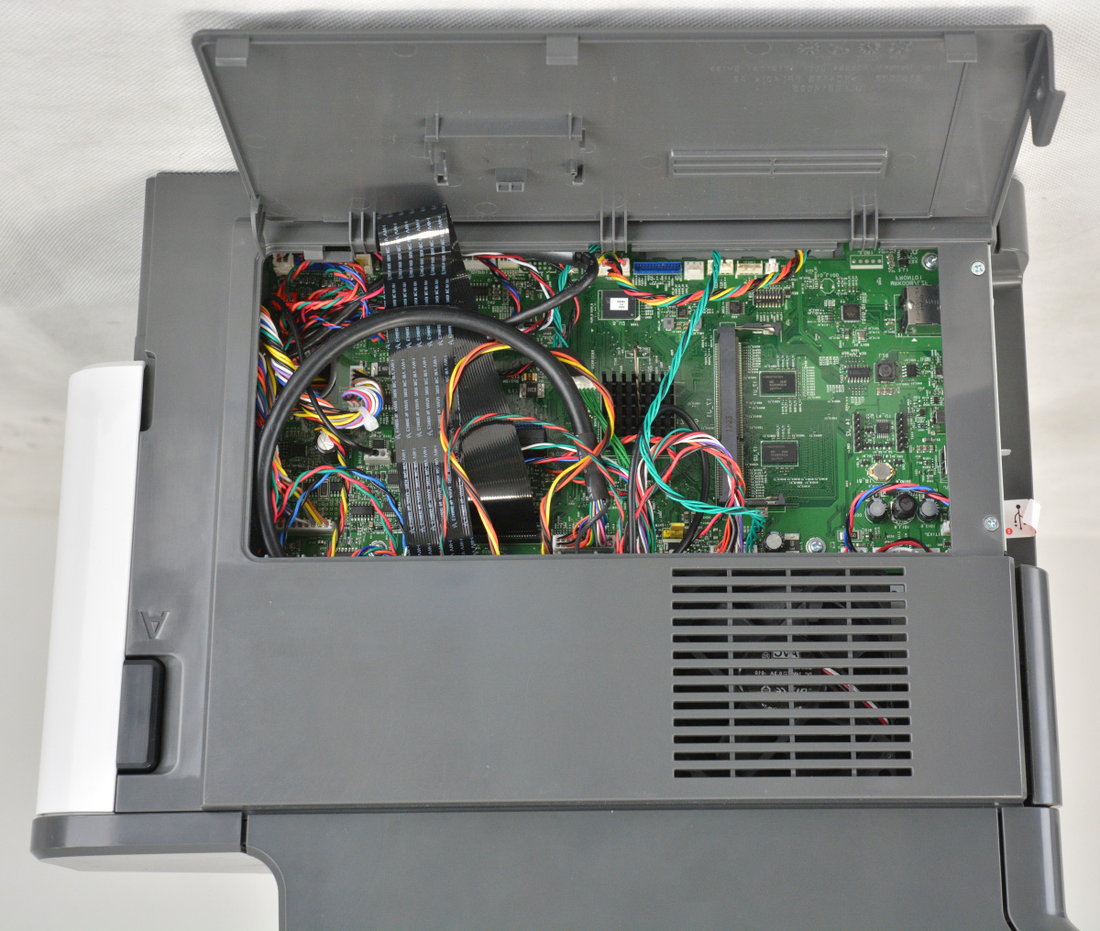

1 Используя отвертку с плоским жалом, открой крышку доступа к плате контроллера.
4 Закрой крышку доступа, затем открой переднюю дверцу.
5 Отпусти два фиксатора (C), затем разъедини среднюю переднюю часть (D) крышки от передней дверцы.
Предупреждение—Возможное повреждение: Автоподатчик может открыться во время позиционирования принтера на боку.
1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.

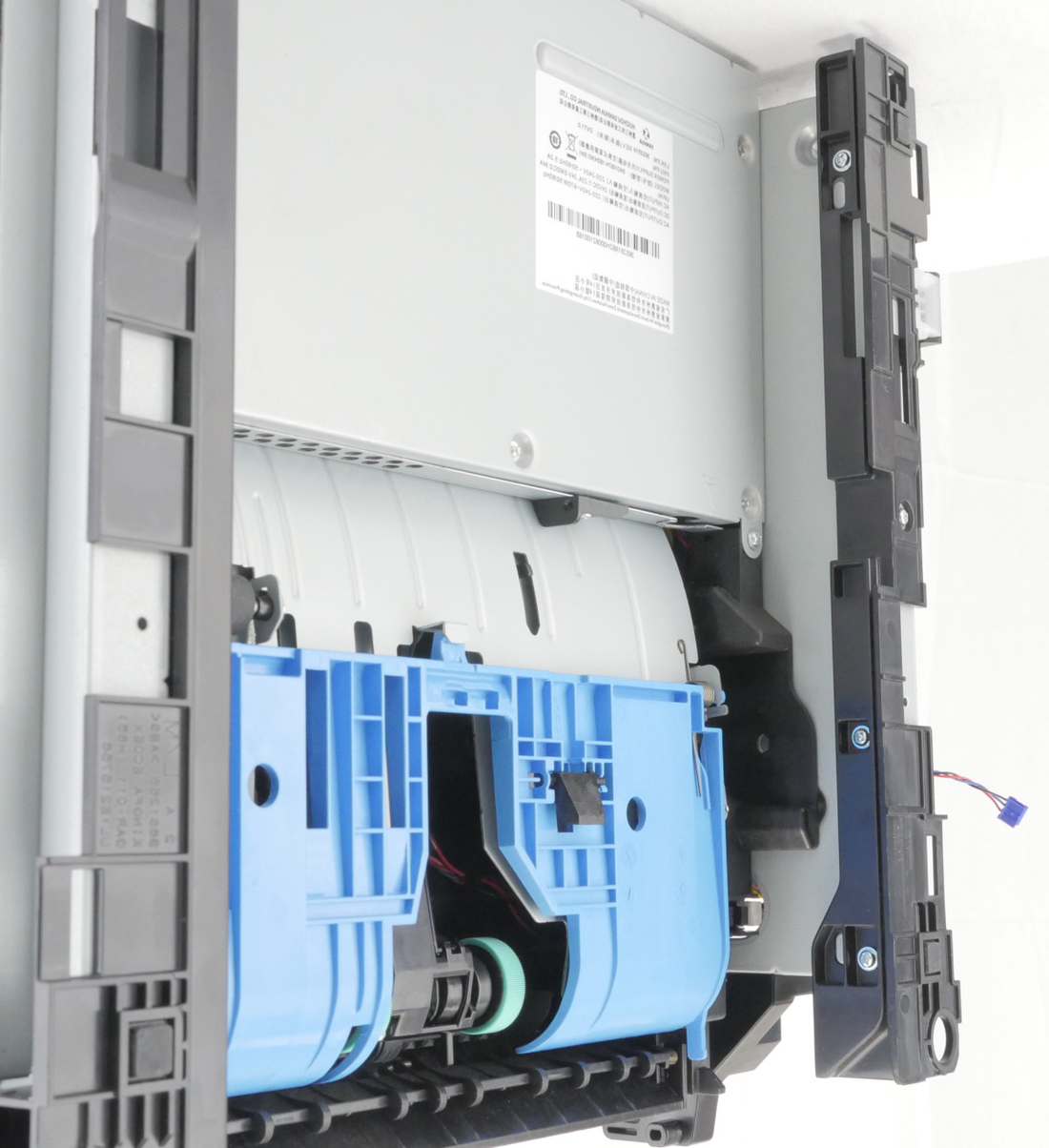

2 Поместите принтер на задний бок.
Предупреждение—Возможное повреждение: Автоподатчик может открыться во время позиционирования принтера на боку.
3 Отсоедините кабель JOPT1 от платы контроллера.
4 Снимите три винта (A).
6 Отожмите два защёлка (C).
7 Извлеки соединительный кабель.
1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
3 Отожмите три защёлка (B), затем поддевая, снимите датчик (sensor).
1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
2 Отсоедините кабель JFAN1 от платы контроллера.
3 Снимите три винта (A), затем снимите воздуховод вентилятора.

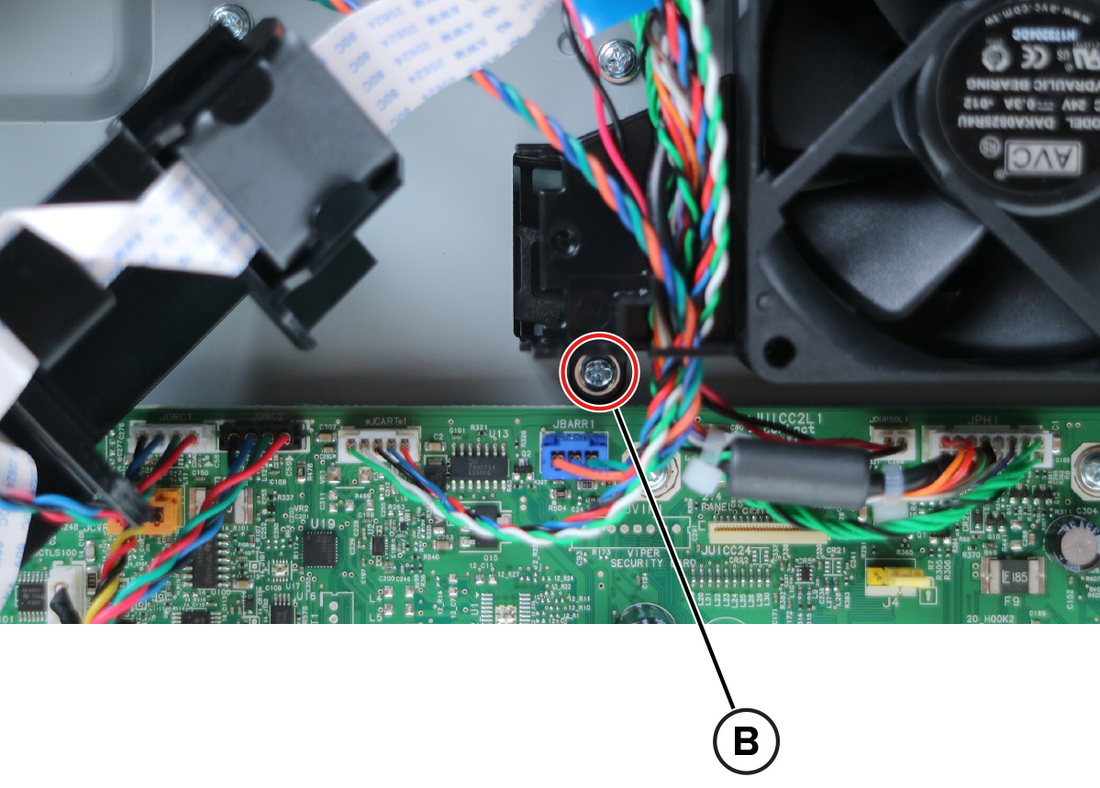

4 Снимите винт (B), затем снимите кронштейн (bracket) вентилятора.

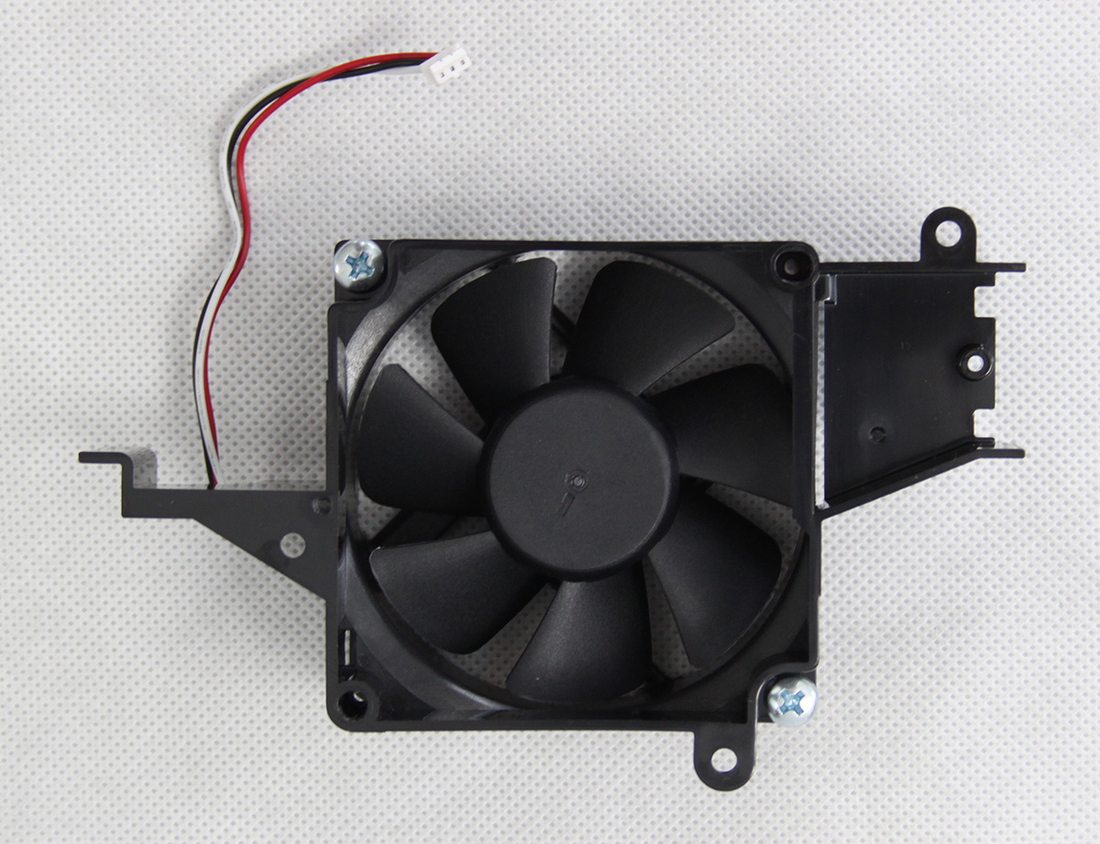

5 Снимите два винта (C), затем снимите вентилятор.
Вентилятор охлаждения MX421, MX521 и MX522 1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
2 Отсоедините кабель JFAN1 от платы контроллера.
3 Снимите три винта (A), затем снимите воздуховод вентилятора.
4 Снимите два винта (B), затем снимите вентилятор.

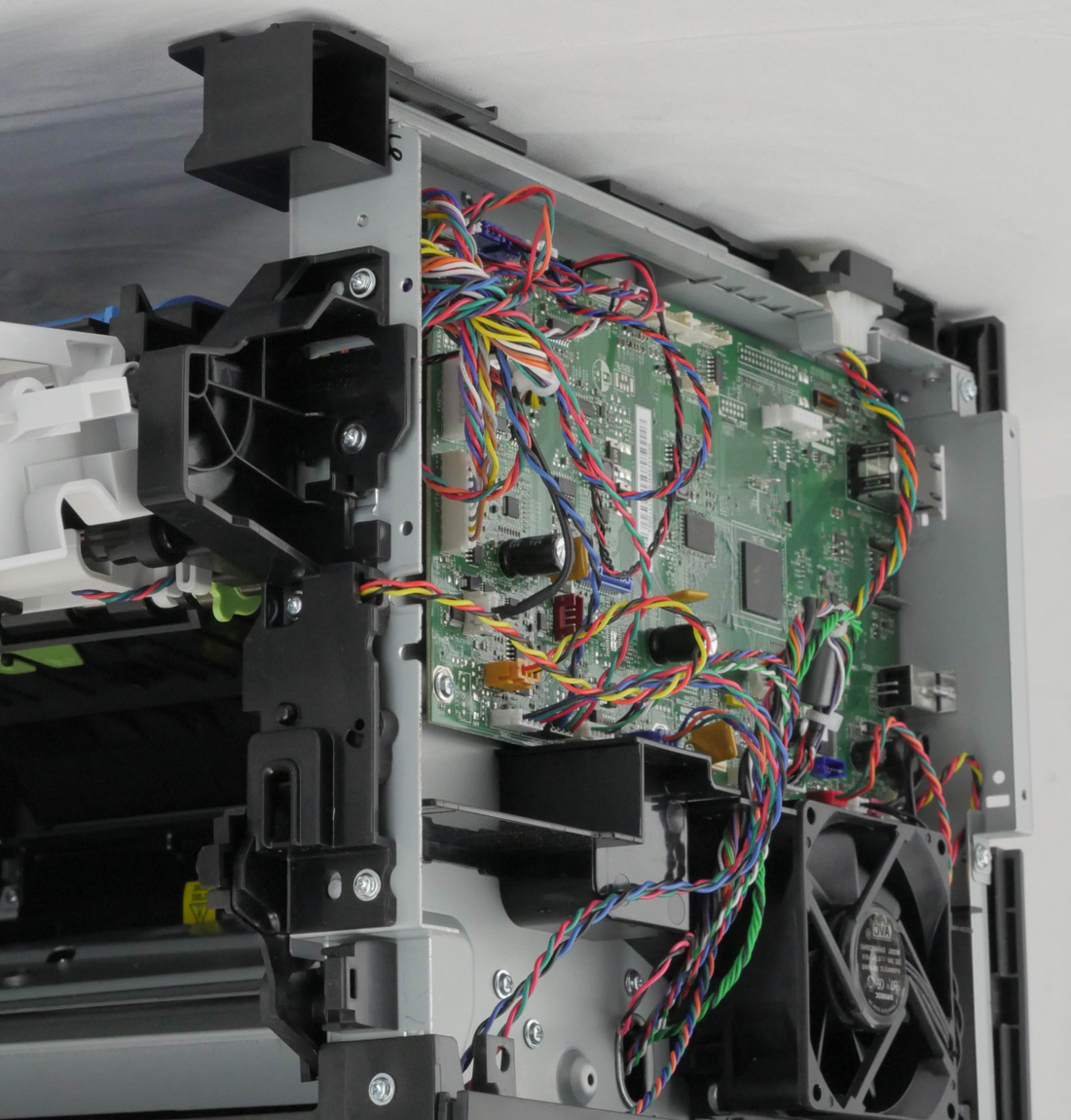

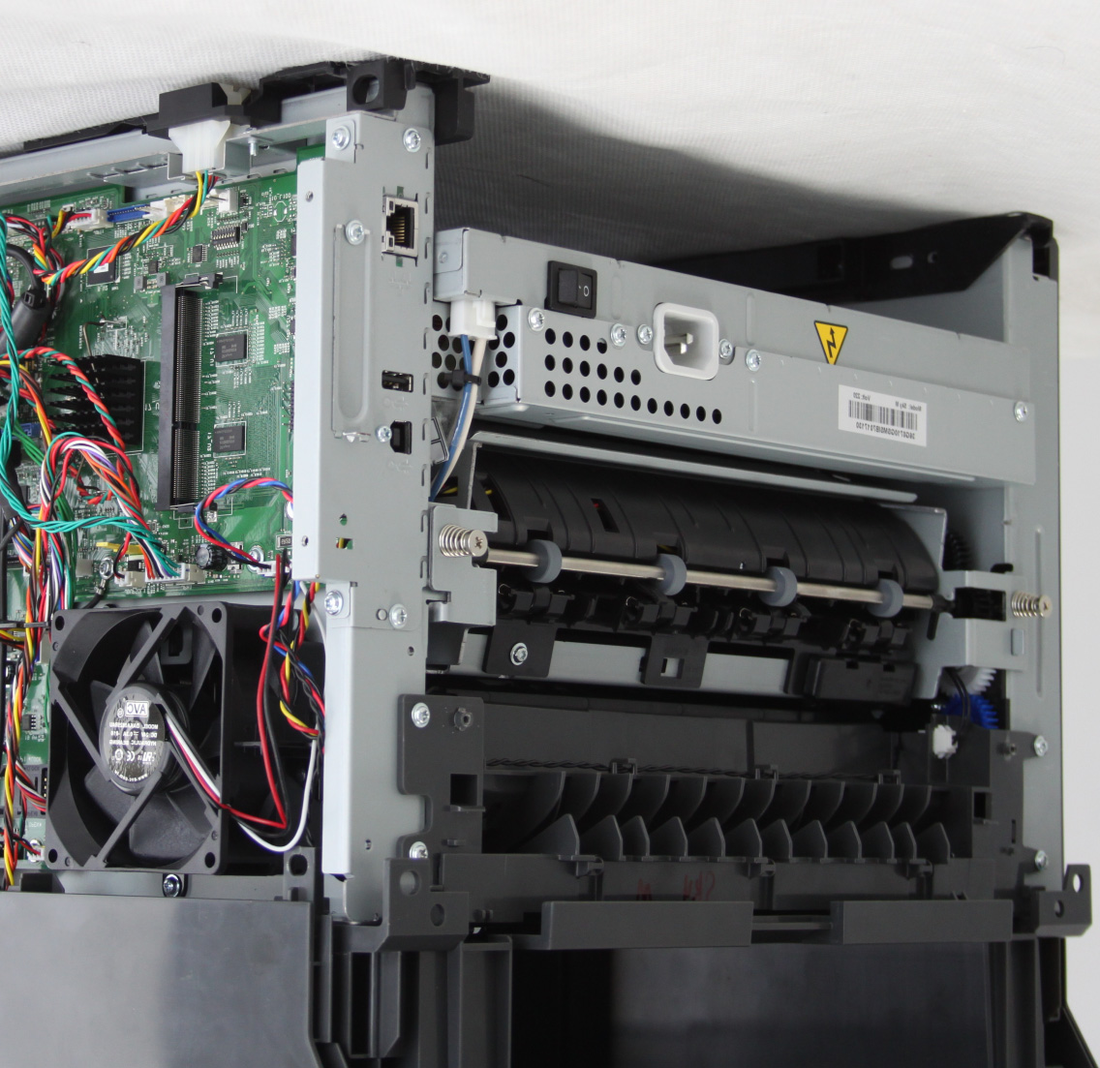

Плата контроллера MX421, MX521 и MX522 1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
2 Снимите задние крышки сканера. См. "Снятие задних крышек сканера" на странице 272.
3 Извлеки заднюю крышку. См. "Извлечение задней дверцы и крышки" на стр. 273.
4 Снимите пять винтов (A), затем снимите металлическую пластину.

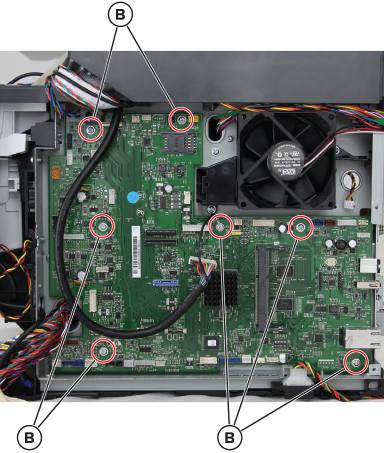

6 Снимите семь винтов (B).
7 Извлеки плату контроллера.
1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.

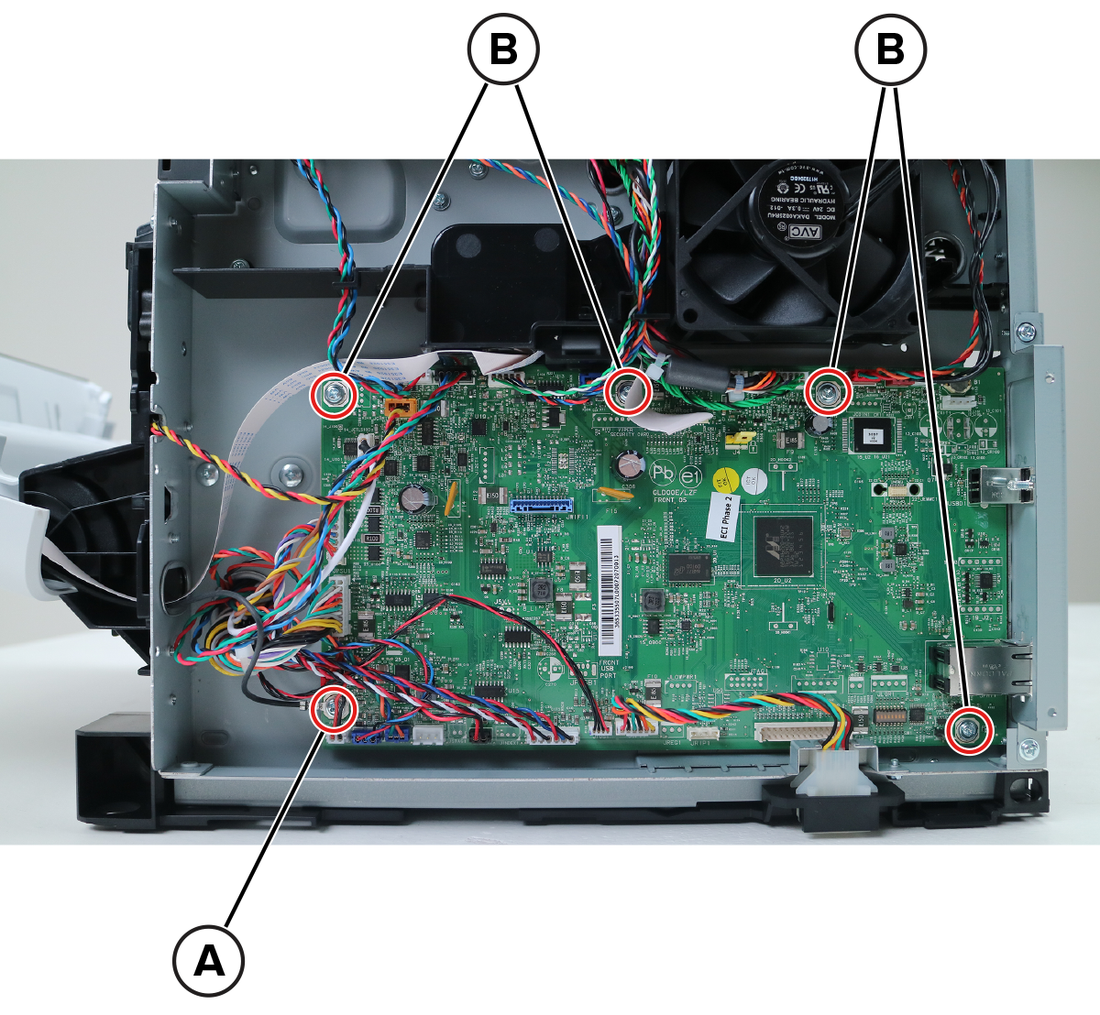

3 Снимите заземляющий винт (A) и четыре винта (B).
5 Снимите плату контроллера.
1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
2 Снимите плату контроллера. См. "Снятие платы контроллера" на странице 230.
4 Снимите два винта (B), затем опустите направляющую картриджа справа.
5 Слегка потяните направляющую картриджа справа, чтобы отсоединить её.
Предупреждение—Возможное повреждение: чтобы избежать повреждения направляющей правого картриджа, не обрезайте и не отсоединяйте кабель на задней части направляющей. Оставьте направляющую висеть.
6 Отпустите четыре защёлки (C).
7 Снимите контакт интеллектуального чипа картриджа с тонером.

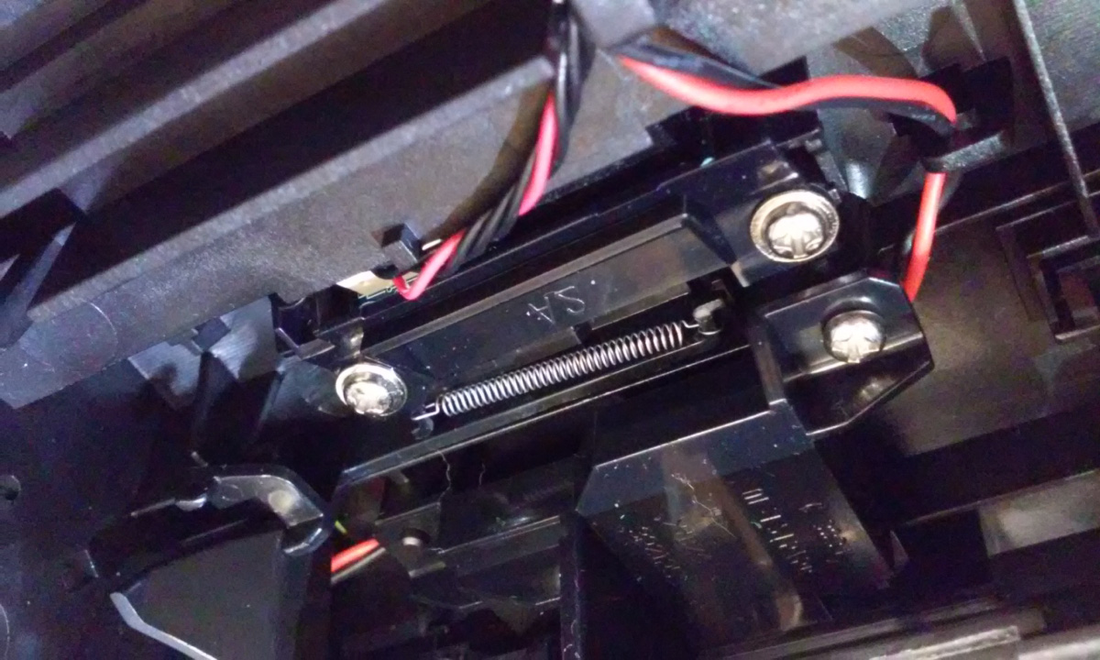

Примечание: Запомните исходное положение пружины (D), актуатора (E) и фиксатора (F).
Примечание при установке: Для проверки правильной установки пружины и актуатора нажмите на актуатор (A). Фиксатор (B) должен подняться.
1 Снимите верхнюю крышку. См. "Снятие верхней крышки" на странице 276.
2 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
3 Отсоедини кабель JCVR1 от платы контроллера.
4 Снимите винт (A), затем снимите кронштейн (bracket), актуатор (actuator), пружину (spring) и датчик (sensor).

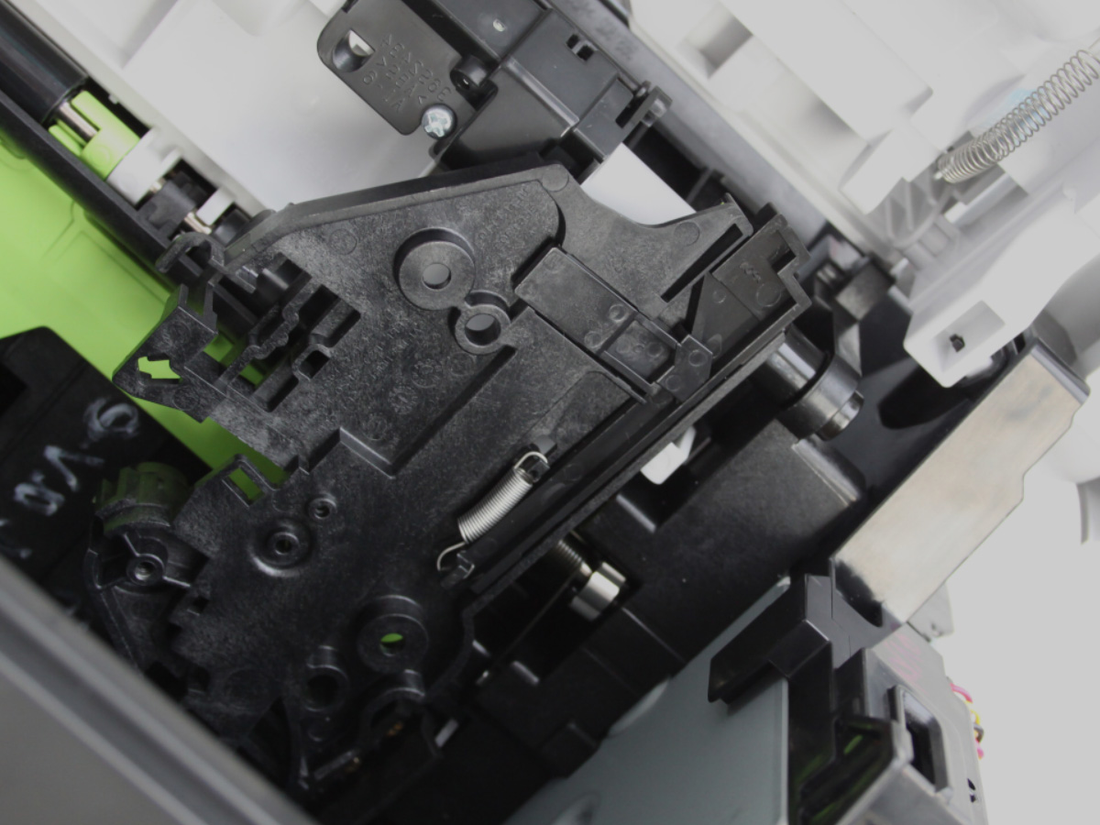

a Установите актуатор датчика (затвор ствола картриджа) (A), как показано.
Примечание: убедитесь, что пружина (spring) (B) находится позади выступа (boss) (C).

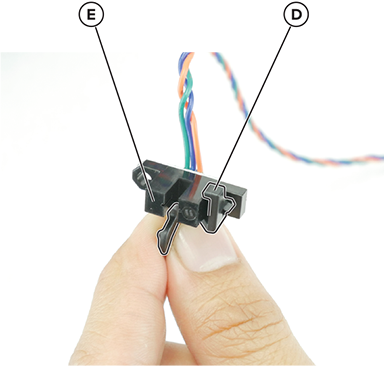

b Установите кронштейн (bracket) (D) на датчик (sensor) (E), как показано.
c Установите датчик и кронштейн, как показано.
Примечание: убедитесь, что датчик выровнен с актуатором.
2 Нажмите защёлку влево, затем снимите винт (A).
Примечание: МФУ-подача затрудняет снятие.
Предупреждение—Риск повреждения: Избегайте повреждения кабеля (C) при снятии таблички.
1 Снимите табличку с названием. См. "Снятие таблички с названием" на странице 239.
2 Снимите три винта (A), затем снимите крышку (B).
Примечание: Сначала отсоедините нижний правый угол крышки.
Примечание при установке: При установке крышки сначала установите две защёлки (A).

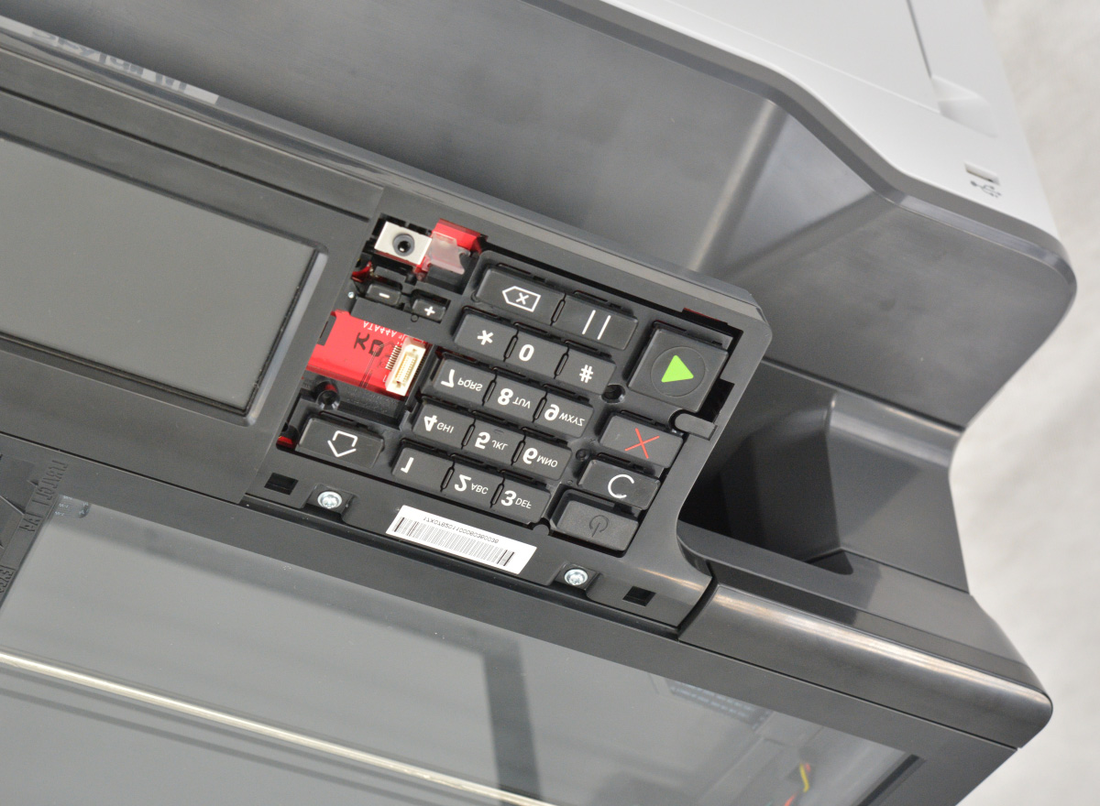

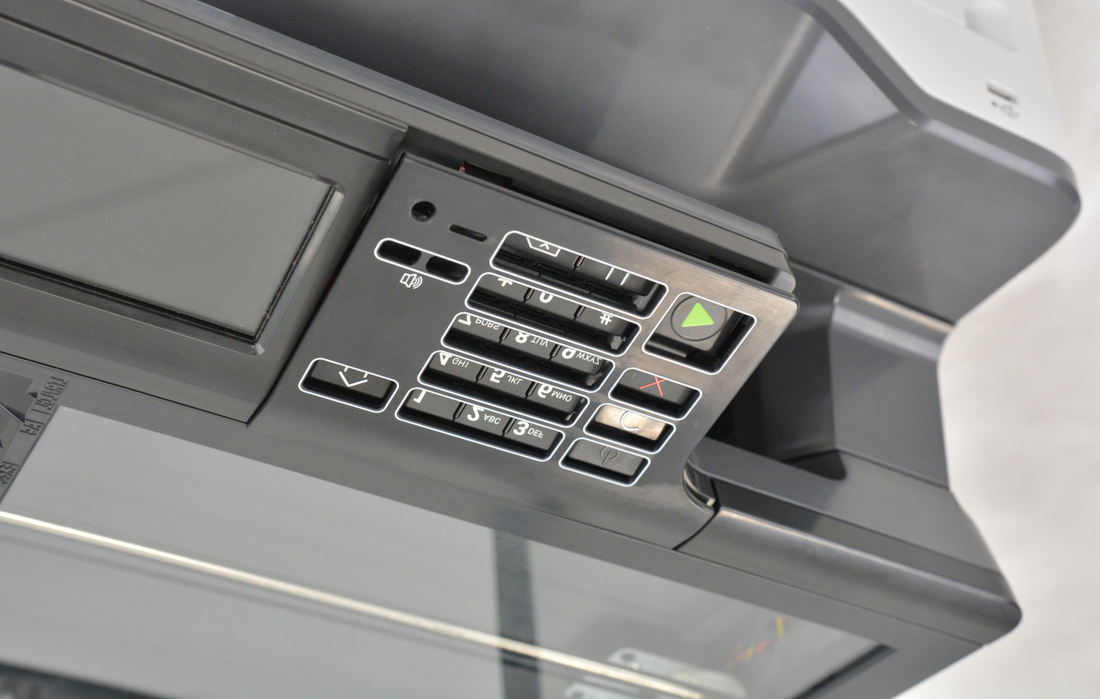

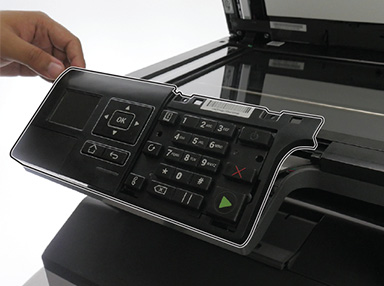

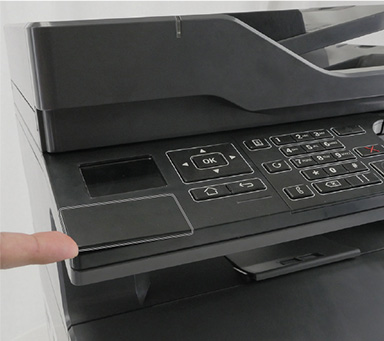

Снятие крышки цифровой клавиатуры (MX421, MX521 и MX522) 1 Откройте АПД.
2 Снимите крышку цифровой клавиатуры. См. "Снятие крышки цифровой клавиатуры (MX321)" на странице 241.
4 Осторожно отсоедините узел панели управления от задней крышки и отложите его в сторону.
5 Снимите винт (B), затем отсоедините кабель динамика (C).

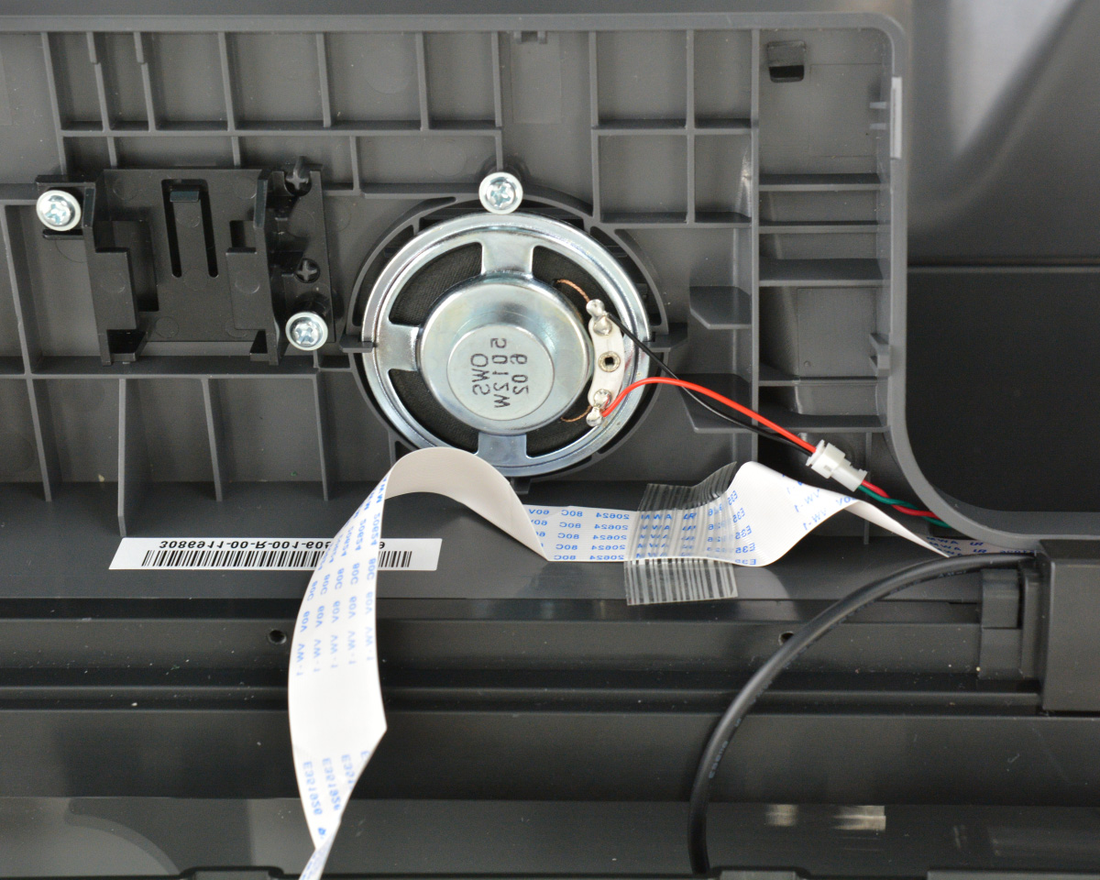

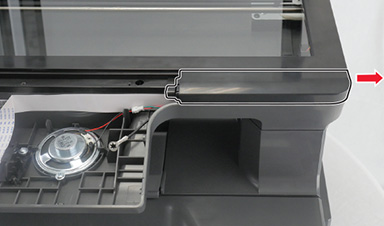

Снятие динамика (MX421, MX521 и MX522) 1 Откройте АПД.
2 Снимите крышку цифровой клавиатуры. См. "Снятие крышки цифровой клавиатуры (MX421, MX521 и MX522)" на странице 242.
4 Отложите узел панели управления в сторону.
5 Снимите винт (B), затем отсоедините кабель динамика (C).
2 Снимите крышку цифровой клавиатуры. См. "Снятие крышки цифровой клавиатуры (MX321)" на странице 241.
4 Осторожно отсоедините узел от задней крышки.
5 Снимите винт (B), затем отсоедините кабель (C).
Снятие узла панели управления (MX421, MX521 и MX522) 1 Снимите крышку цифровой клавиатуры. См. "Снятие крышки цифровой клавиатуры (MX421, MX521 и MX522)" на странице 242.
3 Отсоедините кабель (B), затем снимите шесть винтов (C).
4 Снимите узел панели управления.

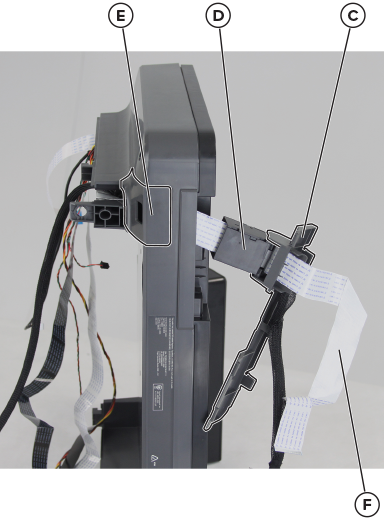

Снятие крышки и платы панели управления (MX321) 1 Откройте АПД.
3 Снимите крышку цифровой клавиатуры. См. "Снятие крышки цифровой клавиатуры (MX321)" на странице 241.
4 Снимите узел панели управления. См. "Снятие узла панели управления (MX321)" на странице 245.

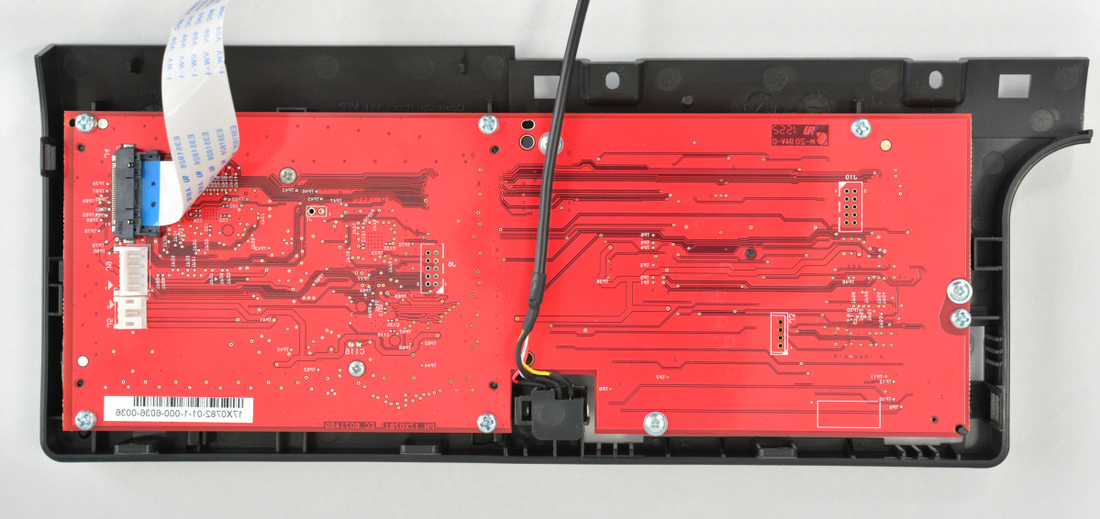

6 Извлеките плату из крышки.
Снятие крышки и платы панели управления (MX421, MX521 и MX522) 1 Снимите крышку цифровой клавиатуры. См. "Снятие крышки цифровой клавиатуры (MX421, MX521 и MX522)" на странице 242.
3 Отсоедините кабель (B), затем снимите шесть винтов (C).
4 Извлеките плату из крышки.
2 Снимите крышку цифровой клавиатуры. См. "Снятие крышки цифровой клавиатуры (MX321)" на странице 241 или "Снятие крышки цифровой клавиатуры (MX421, MX521 и MX522)" на странице 242.
3 Снимите узел панели управления. См. "Снятие узла панели управления (MX321)" на странице 245 или "Снятие узла панели управления (MX421, MX521 и MX522)" на странице 246.
4 Сдвиньте правую крышку вправо, чтобы снять.
ВНИМАНИЕ—ГОРЯЧАЯ ПОВЕРХНОСТЬ: Внутри принтера может быть горячо. Чтобы снизить риск травмирования о горячий компонент, дайте поверхности остыть перед прикосновением.

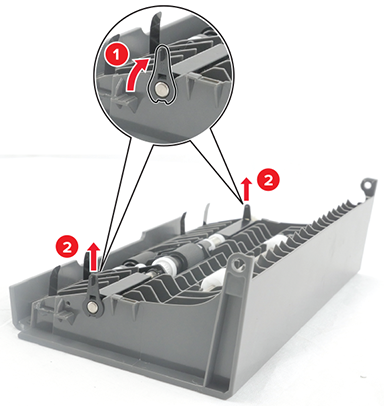

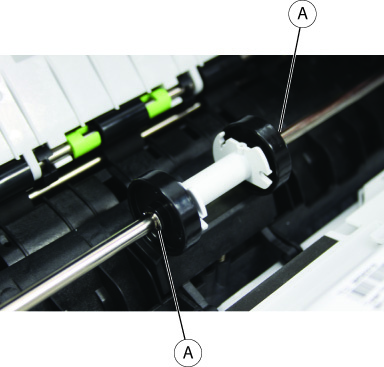

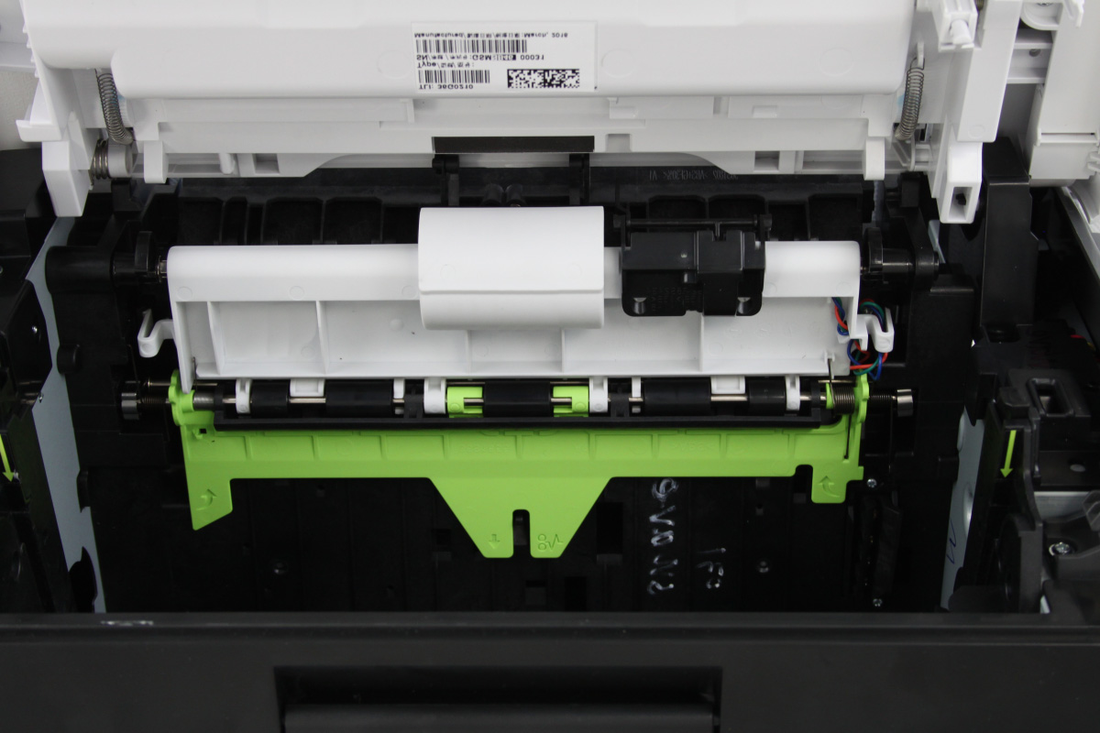

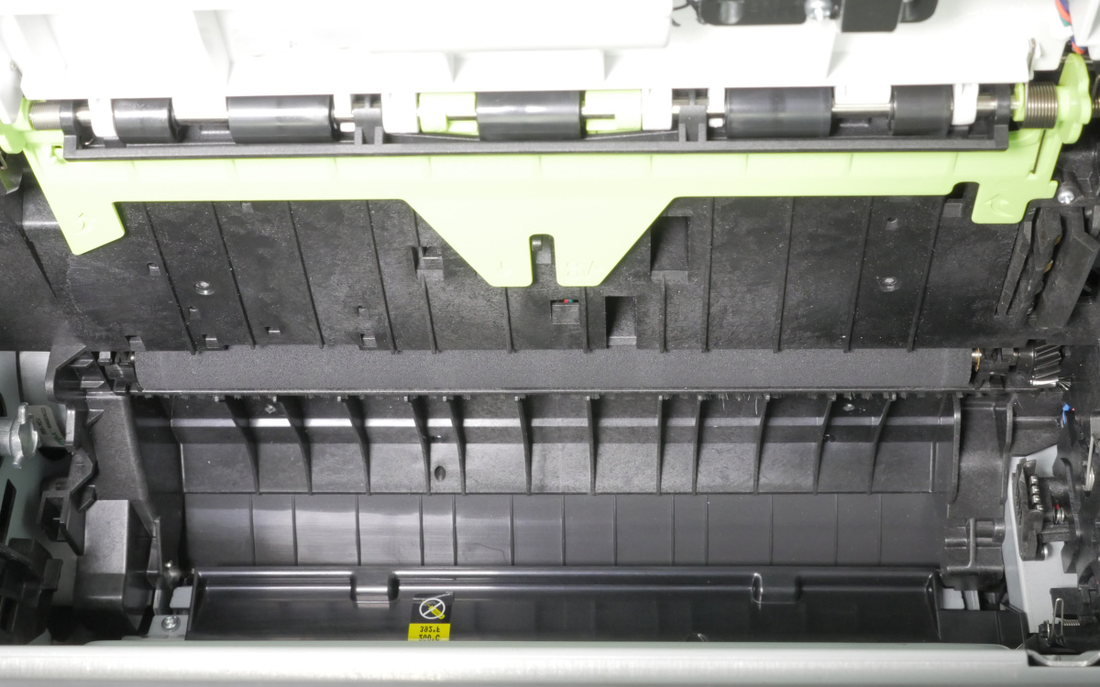

2 Отпустите две защелки (A) на каждом конце ролика переноса.

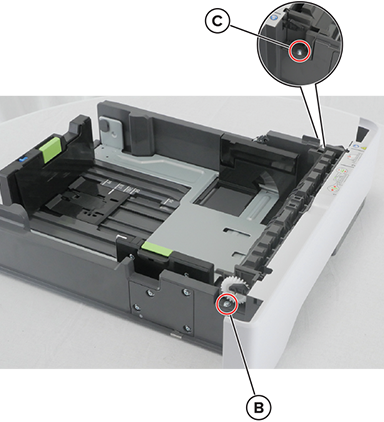

2 Снимите винт (A), затем отпустите кабель от крышки доступа к замятиям.
3 Нажмите вниз, затем вытяните оба конца (B) пружин, чтобы снять их.
4 Повторите шаг 3 для другой стороны.
5 Отожмите два защёлка (C).
1 Снимите табличку с названием. См. "Снятие таблички с названием" на странице 239.
2 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
3 Отсоедините кабели JCVR1 и панели управления от платы контроллера.

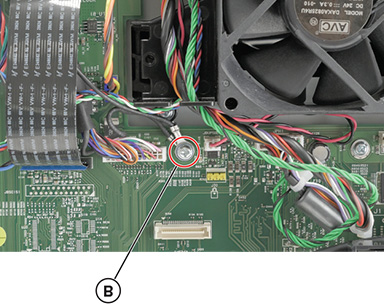

5 Используя крестовую отвертку №1, снимите винт (B).

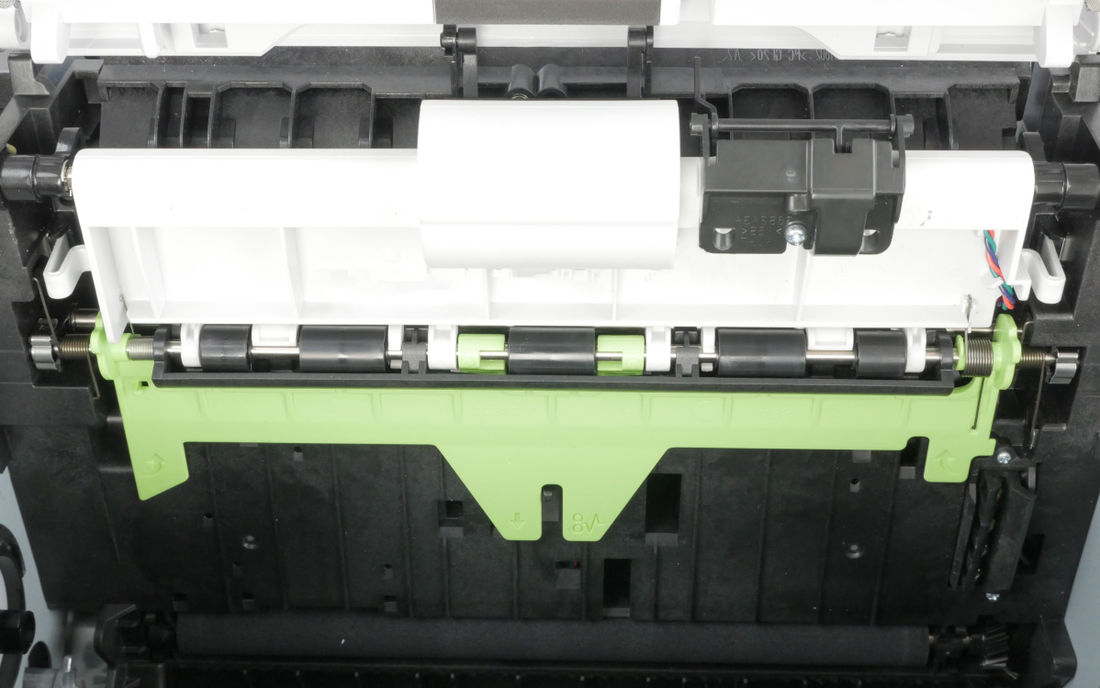

Снятие ролика подхвата МФУ-подачи и сепаратора 1 Откройте переднюю дверь.
2 Нажмите на защелки (A), затем откройте крышку.
Предупреждение—Риск повреждения: Избегайте повреждения флага датчика МФУ-подачи (B) при снятии крышки.
3 Используя крестовую отвертку №1, снимите два винта (C).

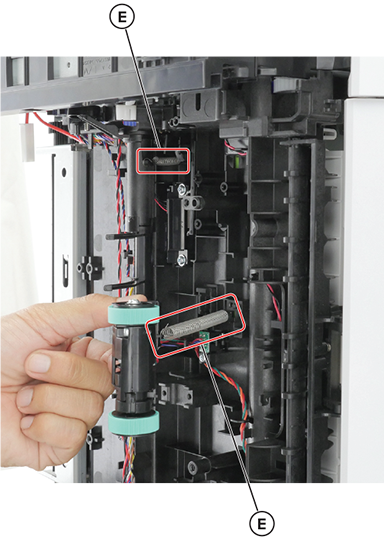

4 Удерживайте конец вала (D), затем вытяните ролик, чтобы снять его.
6 Сдвиньте ролик (B) влево, затем снимите штифт (C).
7 Сдвиньте ступицу (D) и ролик (E) вправо.
8 Сдвиньте сепаратор (F) вправо.

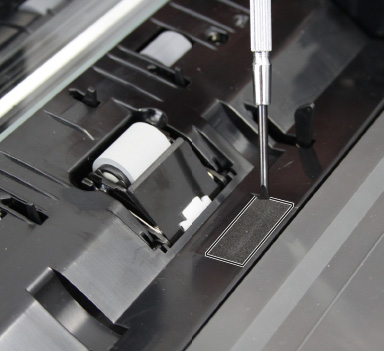

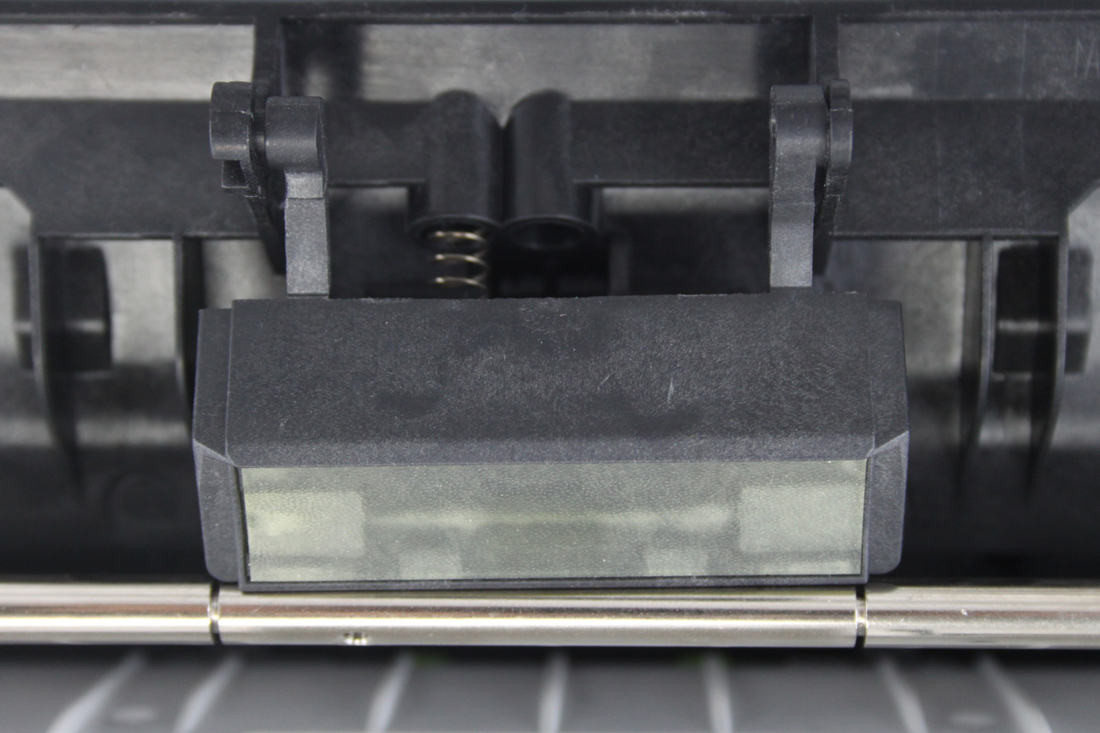

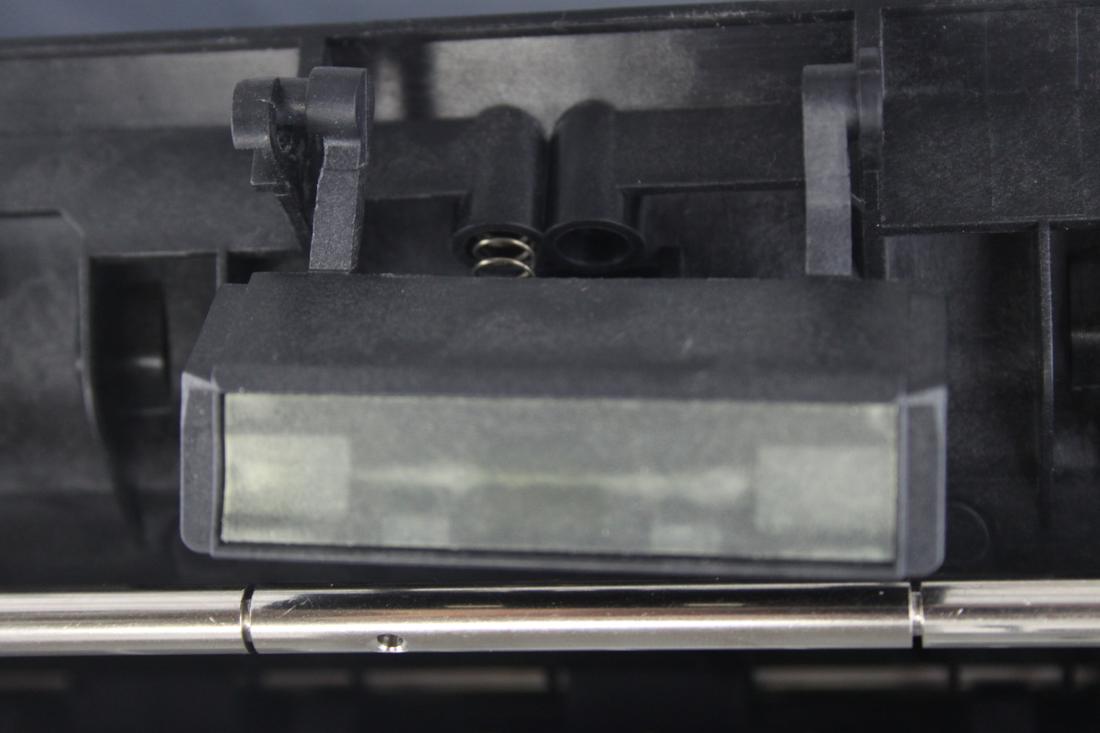

9 Нажмите вниз на подушку, чтобы снять ее.
Предупреждение—Риск повреждения: Не потеряйте пружину (G).
Снятие МПП с передней крышкой доступа 1 Снимите правую крышку. См. "Снятие правой крышки" на странице 223.
2 Отсоедините кабель USB от платы контроллера.
3 Снимите переднюю крышку. См. "Снятие таблички с названием" на странице 239.
4 Отпустите защёлку (A), затем отсоедините рычаг.

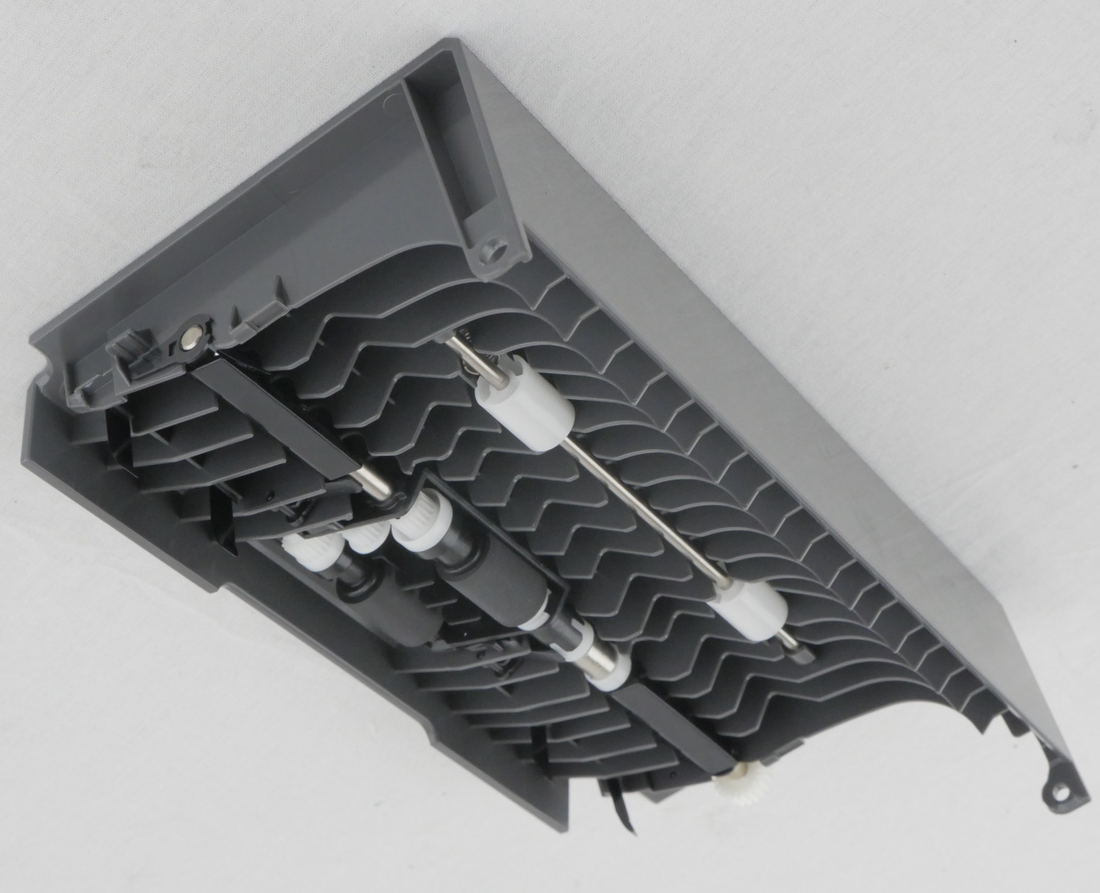

5 Сдвиньте МФУ-подачу с крышкой передней части вправо, затем снимите ее.
3 Откройте крышку доступа к плате контроллера, отсоедините кабель JMPFPP1, затем отпустите кабель.
Примечание по установке: При установке датчика обратите внимание на положение флага датчика МФУ-подачи.
1 Снимите МПП с передней крышкой доступа. См. "Снятие МПП с передней крышкой доступа" на странице 256.
2 Извлеките ролик подачи МПФ и сепаратор. см. «Извлечение ролика подачи МПФ и сепаратора» на странице 253.
1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
2 Извлеките табличку с наименованием. см. «Извлечение таблички с наименованием» на странице 239.

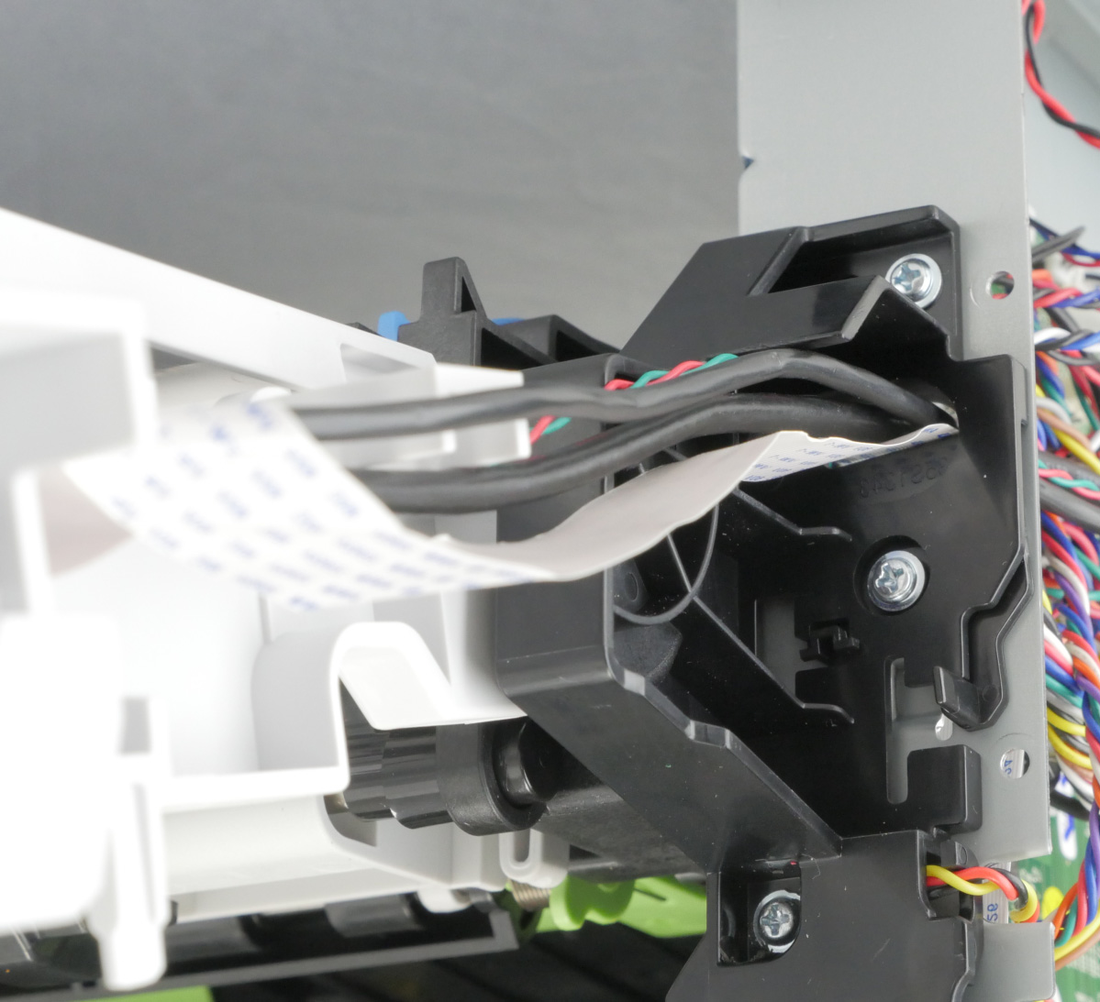

6 Отсоедини кабель JPHONE2 от платы контроллера.

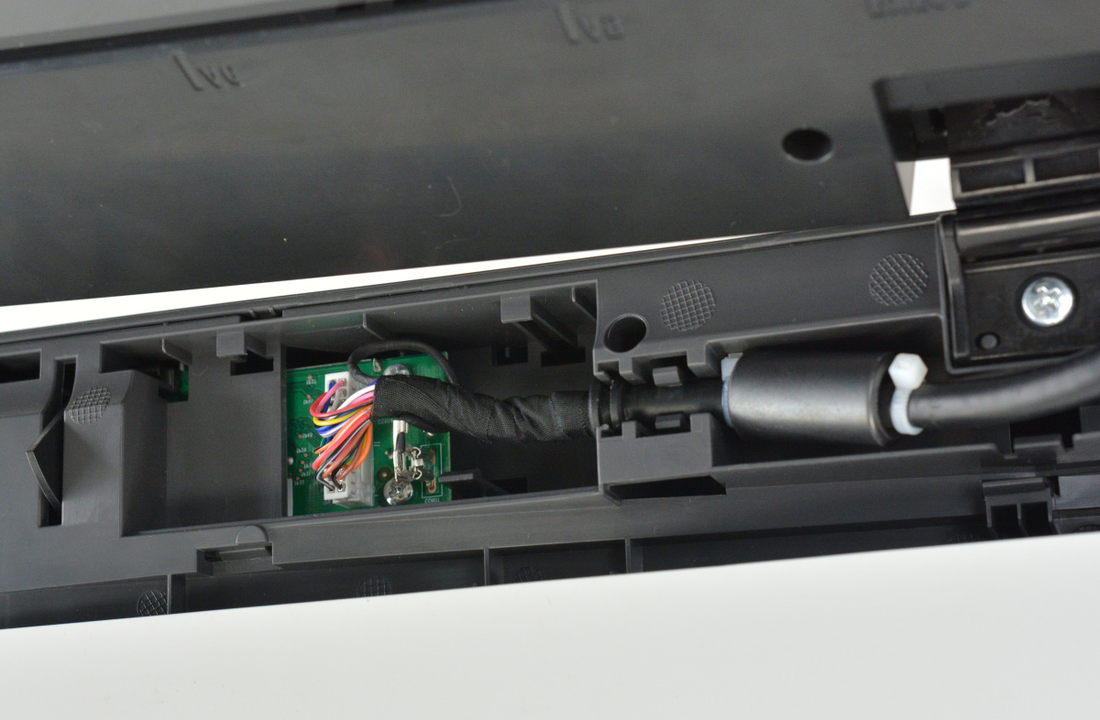

7 Поднимите стопор (C), затем извлеки передний USB-порт.

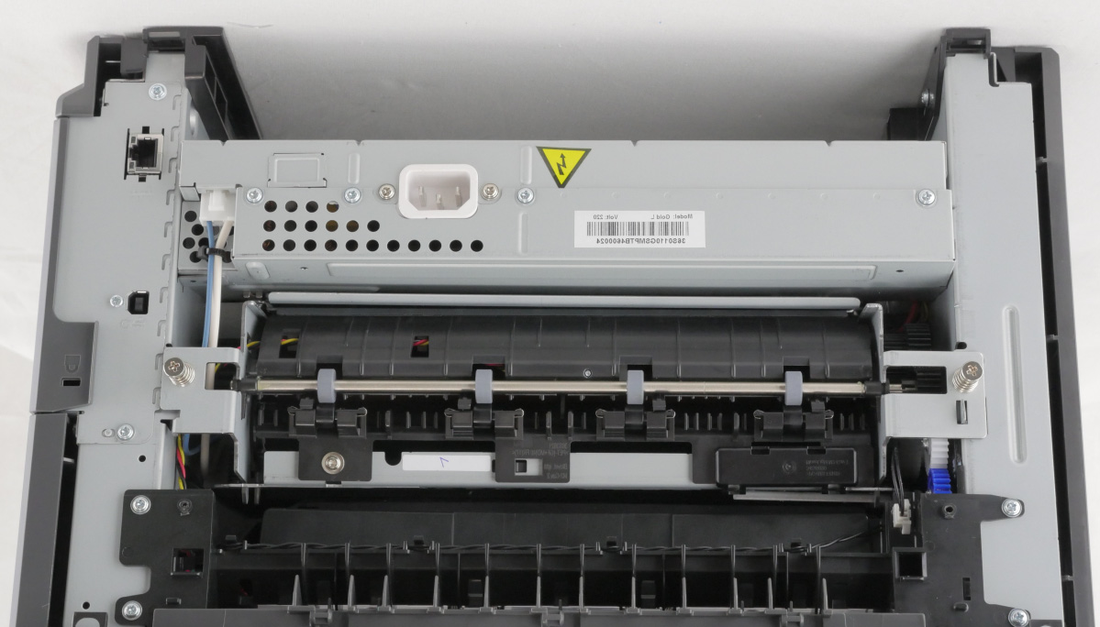

ПРЕДУПРЕЖДЕНИЕ — ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ: В низковольтном источнике питания (LVPS) может присутствовать остаточное напряжение.
Во избежание поражения электрическим током не прикасайся к компонентам его схемы. Берись только за металлический корпус.

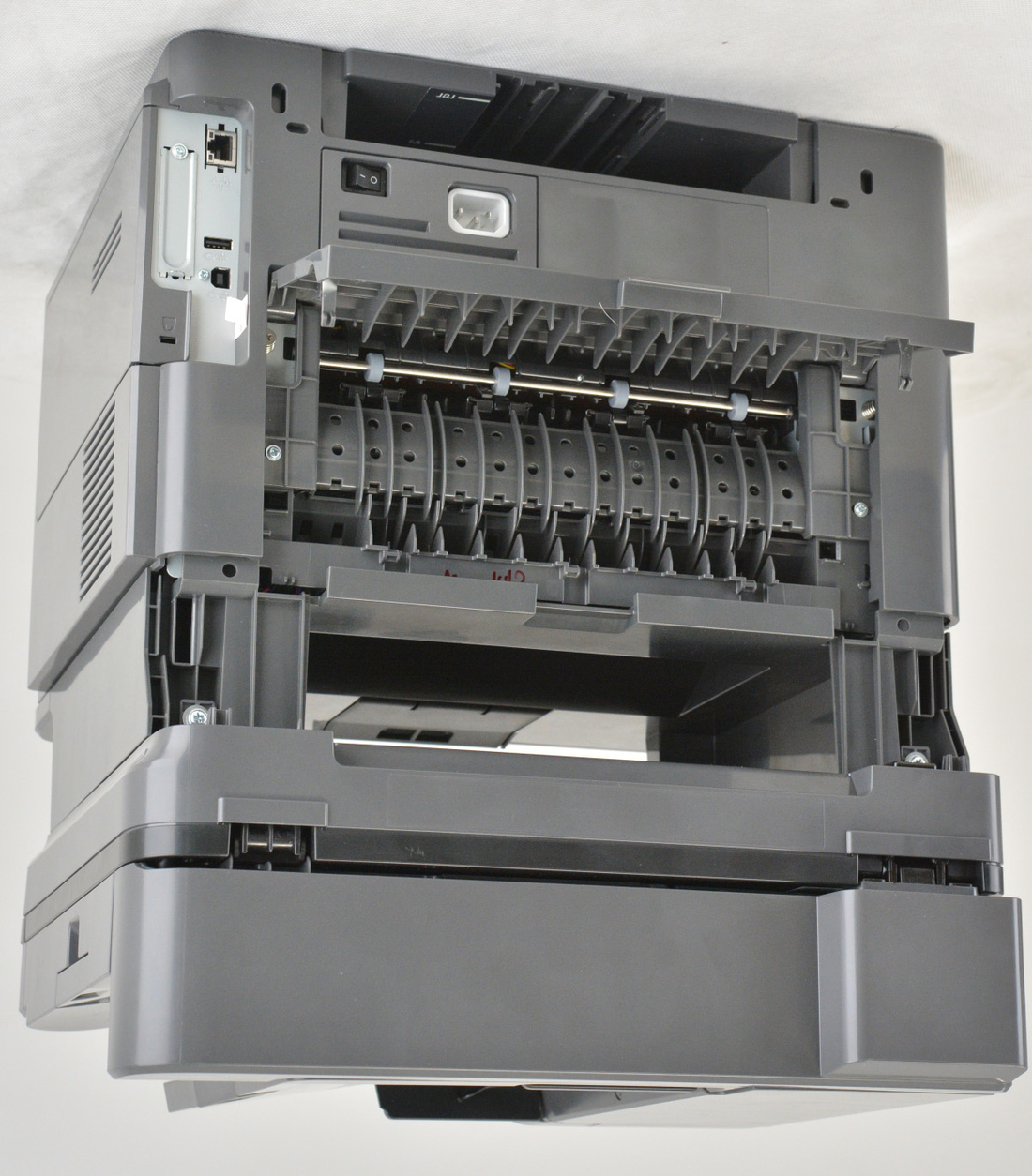

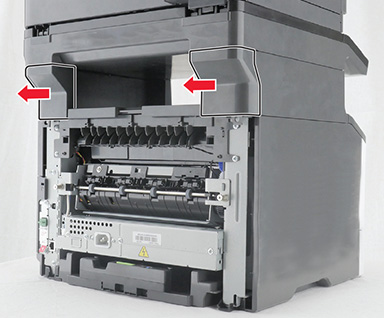

1 Извлеките заднюю крышку. см. «Извлечение задней двери и крышки» на странице 273.
2 Отсоедини кабель (A), затем извлеки винты (B).

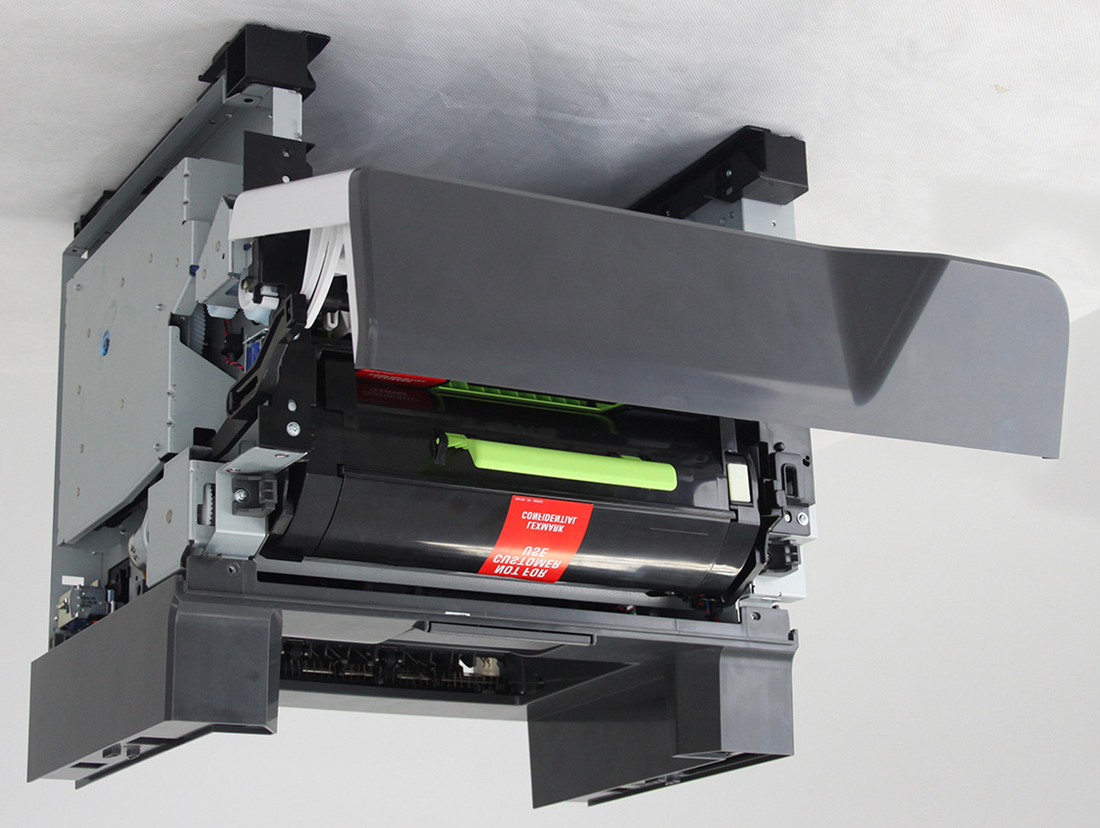

3 Установи принтер на правый бок.
Предупреждение—Возможное повреждение: Автоподатчик может открыться во время позиционирования принтера на боку.

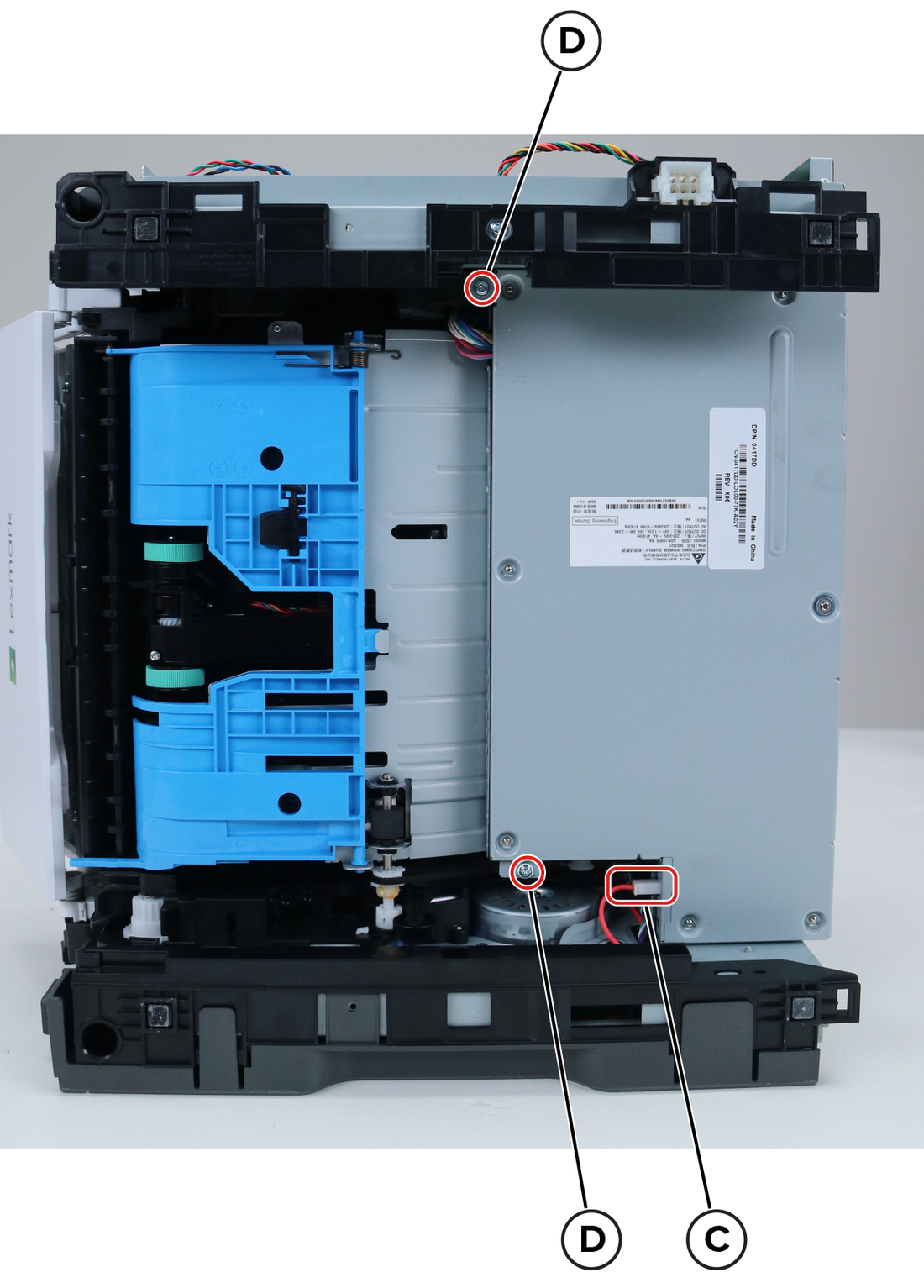

4 Отсоедините кабель (C), а затем извлеките два винта (D).
5 Отсоедините три кабеля (E).

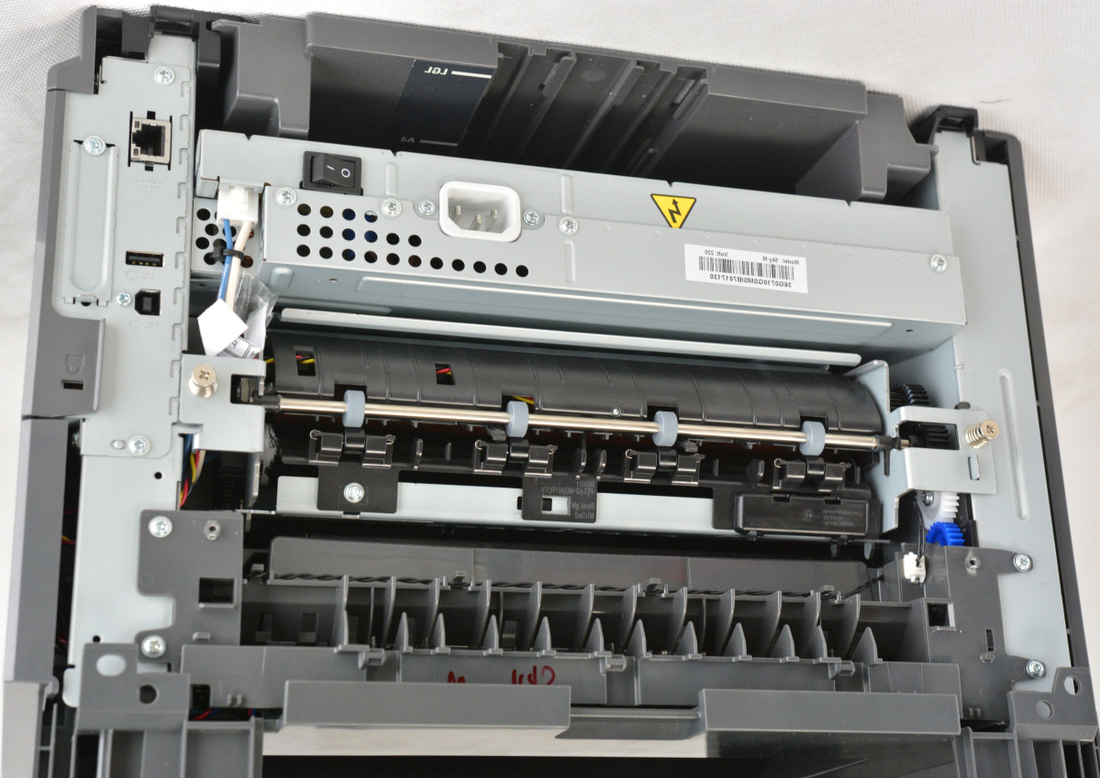

1 Извлеките заднюю крышку. см. «Извлечение задней двери и крышки» на странице 273.
2 Извлеките блок питания. см. «Извлечение блока питания» на странице 260.
3 Установи принтер на правый бок.
Предупреждение—Возможное повреждение: Автоподатчик может открыться во время позиционирования принтера на боку.

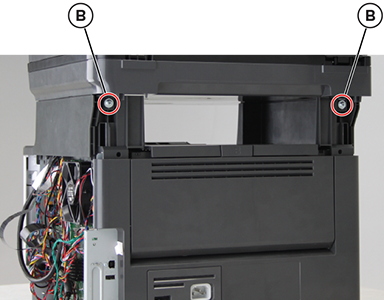

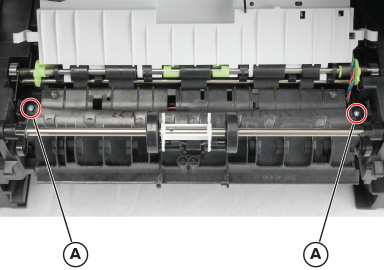

4 Извлеки два винта (A) и винт (B) с левой стороны принтера.
5 Извлеки экран источника питания.
Примечание: Убедись, что связь дуплекса (D) остается присоединена к узлу дуплекса.
Извлечение датчиков (дуплекса и входа) 1 Извлеките заднюю крышку. см. «Извлечение задней двери и крышки» на странице 273.
2 Извлеките блок питания. см. «Извлечение блока питания» на странице 260.
3 Извлеките узел дуплекса. см. «Извлечение узла дуплекса» на странице 262.

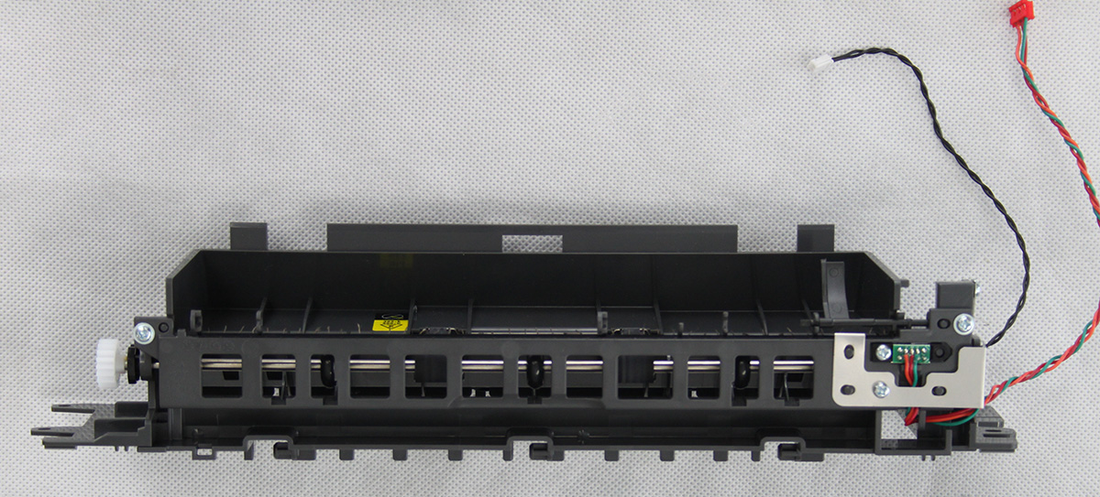

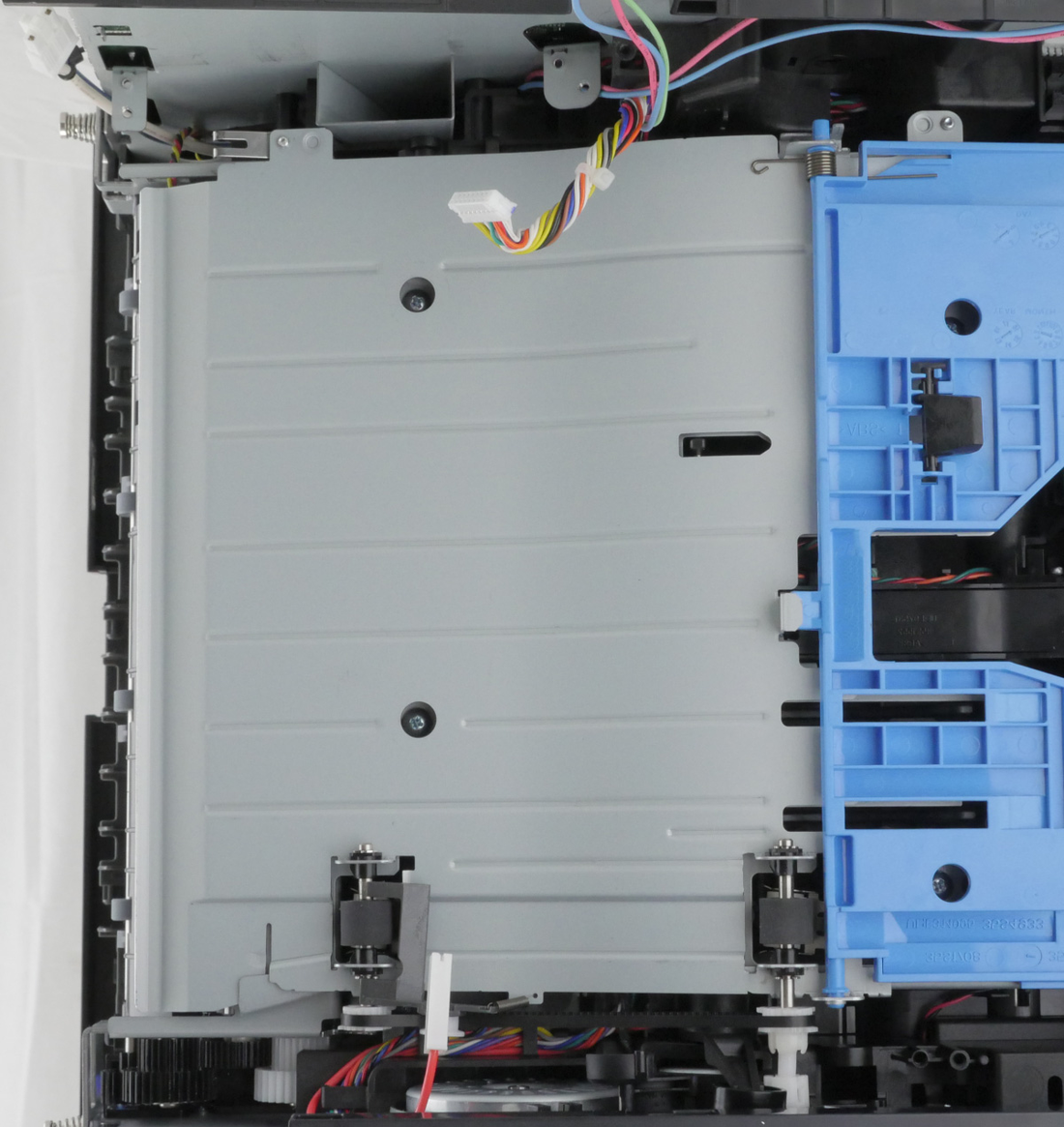

4 Извлеки два винта (A), перережь кабель у рамки, затем извлеки датчики.
5 Открой крышку доступа платы контроллера, затем отсоедини кабель JDUPPI1.
Примечание по установке: Проложи кабель датчика (input) (A) и кабель датчика (duplex) (B) как показано.
1 Извлеките заднюю крышку. см. «Извлечение задней двери и крышки» на странице 273.
2 Извлеките блок питания. см. «Извлечение блока питания» на странице 260.
3 Извлеките узел дуплекса. см. «Извлечение узла дуплекса» на странице 262.
4 Установи принтер на левый бок.
Предупреждение—Возможное повреждение: Автоподатчик может открыться во время позиционирования принтера на боку.
5 Извлеки пружину (A) и два винта (B).
6 Отсоедини кабель, затем извлеки датчик.
a Нанесите RheoGel 793 на верхний и нижний край шторки затвора.
b Нанесите RheoGel 793 на точку контакта между кронштейном (A) и кулачком.
c Нанеси RheoGel 793 на точку контакта с нижним краем (B), где скользит кронштейн дворника.
1 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
2 Извлеките заднюю крышку. см. «Извлечение задней двери и крышки» на странице 273.
3 Извлеките блок питания. см. «Извлечение блока питания» на странице 260.
4 Извлеките узел дуплекса. см. «Извлечение узла дуплекса» на странице 262.

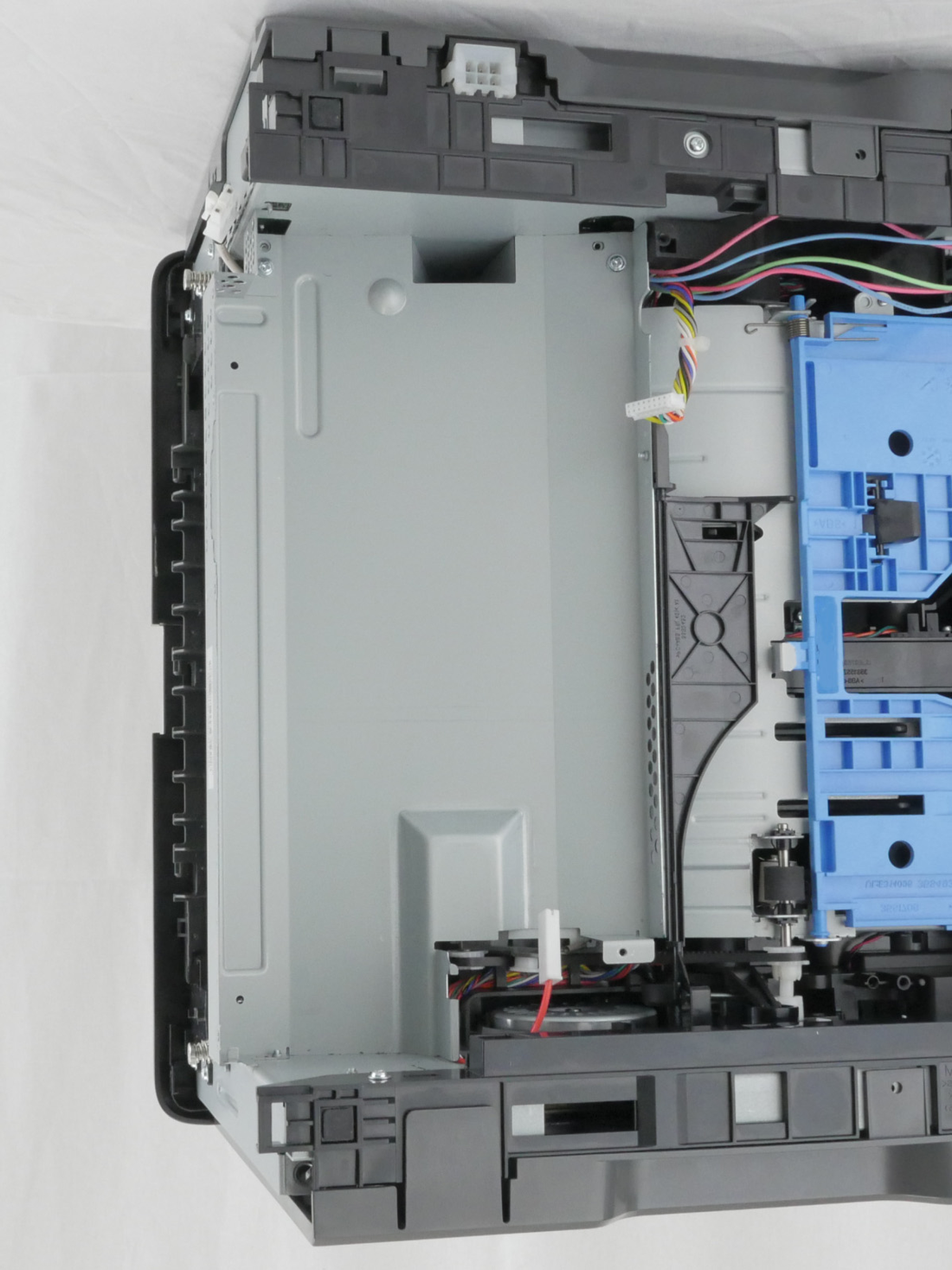

5 Поверните принтер на левый бок.
Предупреждение—Возможное повреждение: Автоподатчик может открыться во время позиционирования принтера на боку.

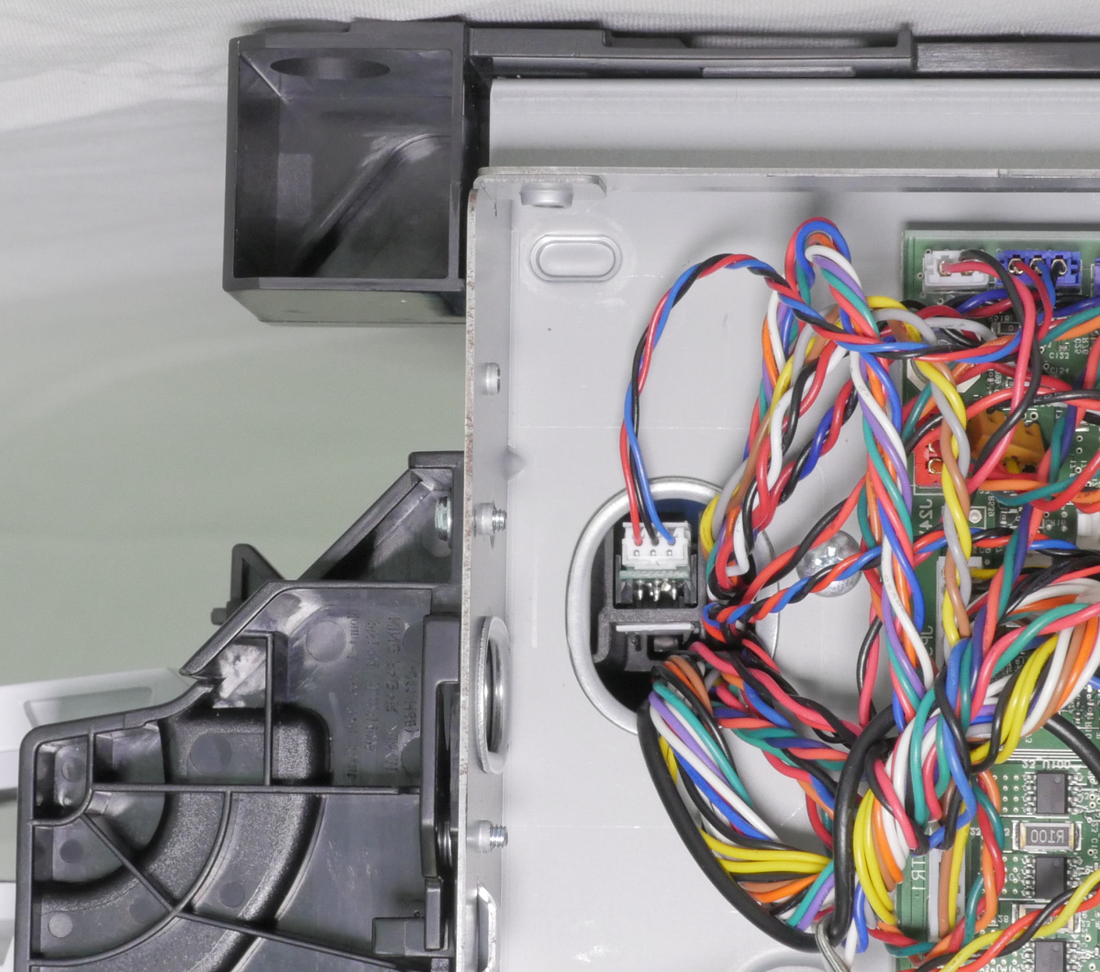

6 Откройте крышку доступа к контроллеру.
7 Отсоедините кабель JACM1, а затем освободите кабель.
8 Извлеките винт (A) и датчик.
1 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
2 Извлеки главный редукторный узел. См. "Извлечение главного редукторного узла" на стр. 211.
3 Извлеки заднюю крышку. См. "Извлечение задней дверцы и крышки" на стр. 273.
4 Извлеки блок питания. См. "Извлечение блока питания" на стр. 260.
5 Извлеките узел дуплекса. см. «Извлечение узла дуплекса» на странице 262.
6 Поверните принтер на правый бок.
Предупреждение—Возможное повреждение: Автоподатчик может открыться во время позиционирования принтера на боку.

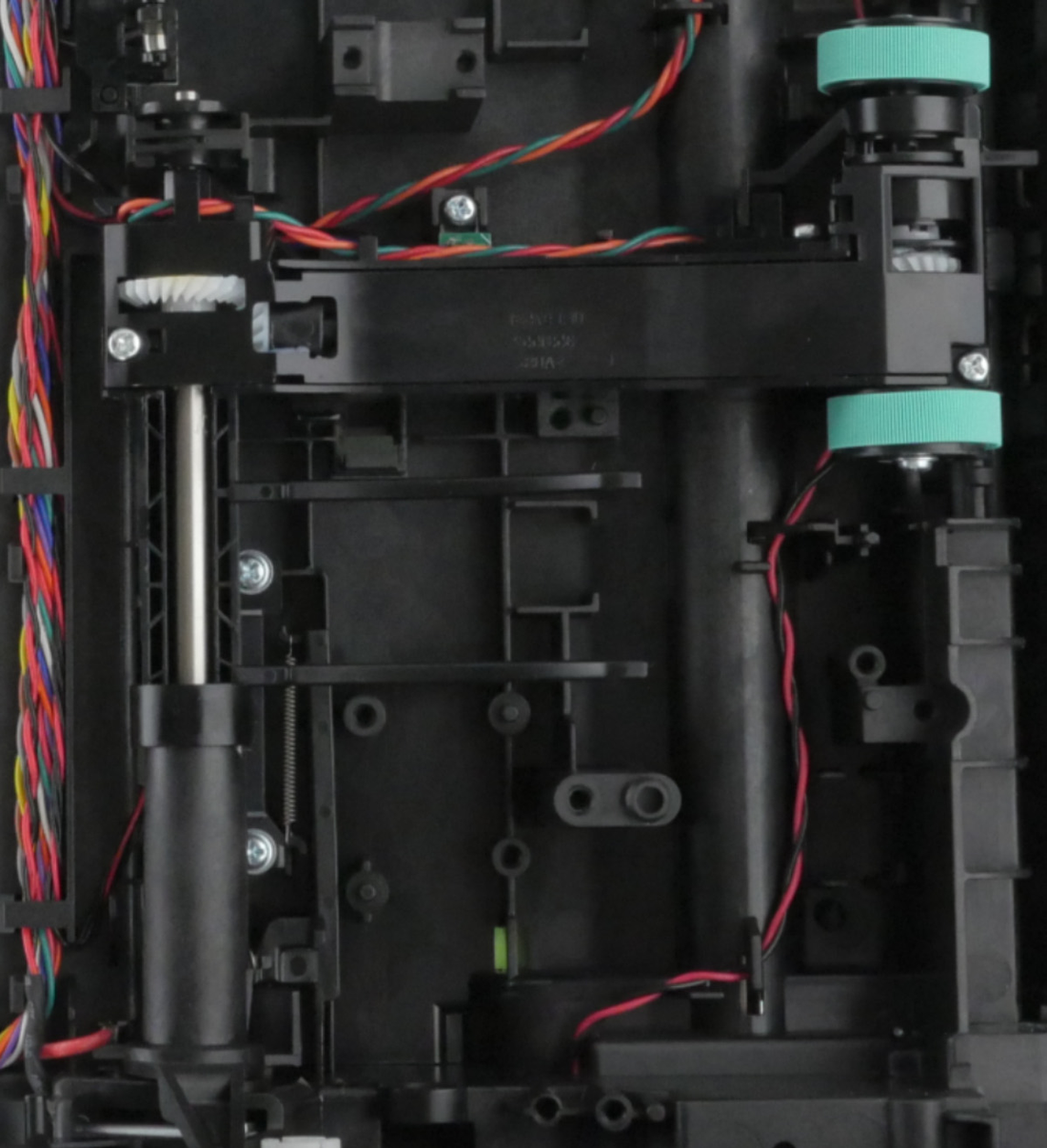

7 Используя плоскогубцы с острым носиком, заблокируйте ролик (A), чтобы предотвратить его вращение.
8 Во время блокировки ролика удали винт (B).
9 Освободите кабель муфты ролика подачи.
10 Выньте муфту, а затем оставьте её висеть.
11 Подденьте, поверните и извлеките втулку (C).
12 Извлеките два винта (D), а затем отсоедините датчики.
13 Отсоедините две пружины (E).
14 Подденьте, поверните и извлеките втулку (F).
15 Выньте вал, а затем извлеките узел ролика подачи.
Примечание по установке: сначала установите задние крышки сканера, а затем заднюю крышку принтера.
Извлечение задней двери и крышки ВНИМАНИЕ—ГОРЯЧАЯ ПОВЕРХНОСТЬ: внутренняя часть принтера может быть горячей. Чтобы снизить риск травм от горячего компонента, дайте поверхности остыть перед касанием.
1 Извлеките задние крышки сканера. см. «Извлечение задних крышек сканера» на странице 272.
3 Извлеките два винта (A), а затем освободите защёлку с обеих сторон крышки (B).
1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
2 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
3 Извлеки заднюю крышку. См. "Извлечение задней дверцы и крышки" на стр. 273.
4 Извлеките верхнюю крышку. см. «Извлечение верхней крышки» на странице 276.
5 Извлеки узел редрайва. См. "Извлечение узла редрайва" на стр. 274.
6 Снимите два винта (A), затем снимите пластину.
1 Извлеките заднюю крышку. см. «Извлечение задней двери и крышки» на странице 273.
2 Извлеките заднюю крышку сканера. см. «Извлечение задних крышек сканера» на странице 272.
3 Извлеките правую крышку. см. «Извлечение правой крышки» на странице 223.
4 Извлеките четыре винта (A), а затем отсоедините кабель (B).
5 На контроллере отсоедините кабель переподачи.
6 Согните и удерживайте верхнюю крышку, а затем извлеките узел переподачи.
ВНИМАНИЕ—ГОРЯЧАЯ ПОВЕРХНОСТЬ: Внутри принтера может быть горячо. Чтобы снизить риск травмирования о горячий компонент, дайте поверхности остыть перед прикосновением.
1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
2 Снимите задние крышки сканера. См. "Снятие задних крышек сканера" на странице 272.
3 Извлеки заднюю крышку. См. "Извлечение задней дверцы и крышки" на стр. 273.
4 Отсоедините два кабеля (A), затем снимите два винта (B).
5 Откройте крышку доступа к контроллеру и отсоедините кабель термоузла от платы.
1 Снимите верхнюю крышку. См. "Снятие верхней крышки" на странице 276.
2 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
3 Извлеките узел переподачи. см. «Извлечение узла переподачи» на странице 274.
4 Снимите два винта (A), затем отсоедините соленоид реверса.
Примечание: не отсоединяй кабель соленоида реверса от платы контроллера.
5 Извлеките термоузел. см. «Извлечение термоузла» на странице 275.
7 Извлеките узел шестерни переподачи.
1 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
2 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
3 Извлеките задние крышки сканера. см. «Извлечение задних крышек сканера» на странице 272.
5 Извлеки узел сканера. См. «Извлечение узла сканера» на странице 283.
7 Отожми защелку с левой и правой сторон крышки.
8 Сдвинь крышку вперед, затем потяни вверх для извлечения.
1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
2 Извлеки левую крышку. См. "Извлечение левой крышки" на стр. 209.
3 Извлеки заднюю крышку. См. "Извлечение задней дверцы и крышки" на стр. 273.
4 Извлеките верхнюю крышку. см. «Извлечение верхней крышки» на странице 276.
5 Используя маленькую плоскую отвёртку или острый карандаш, отметьте положение печатающей головки на раме принтера.
6 Отсоедините кабель печатающей головки от платы контроллера.

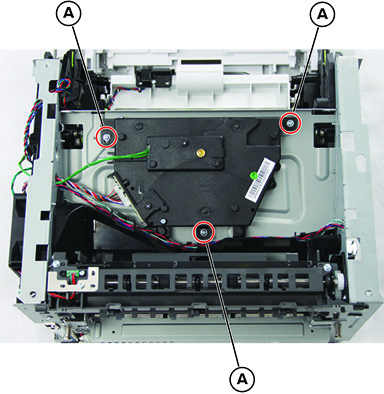

7 Снимите три винта (A).
Примечание по установке: выполните все механические и электронные регулировки печатающей головки после её замены.
См. «Регулировка узла печатающей головки» на странице 207.
2 Отожми левую защелку, затем извлеки лоток.
1 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
2 Снимите задние крышки сканера. См. "Снятие задних крышек сканера" на странице 272.
4 На плате контроллера извлеки винт (B), затем отсоедини следующие кабели:
Примечание: Применимо только для моделей MX321.
5 Извлеки узел сканера.
1 Извлеки лоток ADF. См. «Извлечение лотка ADF» на странице 283.
3 Плоской отверткой извлеки крышку доступа к плате контроллера ADF.
4 Отсоедини два кабеля (A).
Примечание: Чтобы отсоединить провод заземления, сначала нажми на язычок, затем потяни.
5 Отожми кабели с узла, затем извлеки ADF.
Примечание при установке: Обрати внимание на маршрутизацию кабелей.
1 Извлеки узел ADF. См. «Извлечение узла ADF» на странице 285.
Примечание: Петли — это две отдельные FRU. Извлеки только поврежденную петлю.
Примечание при установке: При установке левой петли убедись, что расширение (A) направлено влево.
2 Потяни и отожми защелку на правой стороне двери. Сделай то же самое для отпускания защелки с другой стороны.
1 Извлеки дверцу доступа ADF. См. «Извлечение дверцы доступа ADF» на странице 288.
2 Отожми защелку (A) с обеих сторон двери.
3 Поверни защелки, как показано, затем потяни вверх для извлечения ролика.
Примечание при установке: Ролик установлен правильно, если следующие детали расположены, как показано.
1 Извлеки узел ADF. См. «Извлечение узла ADF» на странице 285.
2 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
3 На плате контроллера извлеки винт (A), затем отсоедини следующие кабели:
Примечание: Применимо только для моделей MX321.
4 Извлеки задние крышки сканера. См. "Извлечение задних крышек сканера" на стр. 272.
6 Извлеки узел планшетного сканера.
7 Извлеки крышку платы контроллера ADF (C) и держатель (D), затем извлеки крышку кабеля сканера (E).
8 Проложи кабели через узел планшетного сканера, затем извлеки их.
Примечание: Обрати внимание на маршрутизацию кабеля сканера ADF и двусторонней части кабеля.
9 Извлеки панель управления из планшетного сканера. См. «Извлечение узла панели управления (MX421, MX521 и MX522)» на странице 246.
1 Извлеки узел ADF. См. «Извлечение узла ADF» на странице 285.
2 Извлеки правую крышку. См. "Извлечение правой крышки" на стр. 223.
3 На плате контроллера извлеки винт (A), затем отсоедини следующие кабели:
Примечание: Применимо только для моделей MX321.
4 Извлеки задние крышки сканера. См. "Извлечение задних крышек сканера" на стр. 272.
6 Извлеки узел планшетного сканера.

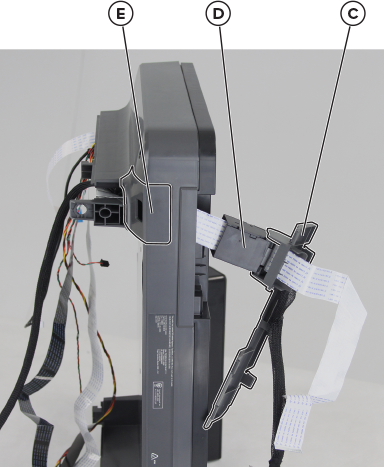

7 Извлеки крышку платы контроллера ADF (C) и держатель (D), затем извлеки крышку кабеля (E).
8 Проложи плоский кабель (F) из узла планшетного сканера и извлеки его.
Примечание: Обрати внимание на маршрутизацию плоского кабеля ADF и двусторонней части кабеля.
2 Плоской отверткой извлеки крышку доступа к плате контроллера ADF.
3 Отсоедини два кабеля (A).
Примечание: Чтобы отсоединить провод заземления, сначала нажми на язычок, затем потяни.
4 Закрой ADF, затем извлеки узел сканера. См. «Извлечение узла сканера» на странице 283.
6 Отожми кабель из зажимов, затем извлеки его.
Примечание при установке: Обрати внимание на положение белой отметки (A) на кабеле.
2 Под лотком снимите винт (A).
3 Снимите винт (B) с левой стороны. Сделайте то же самое для винта (C) с противоположной стороны.
