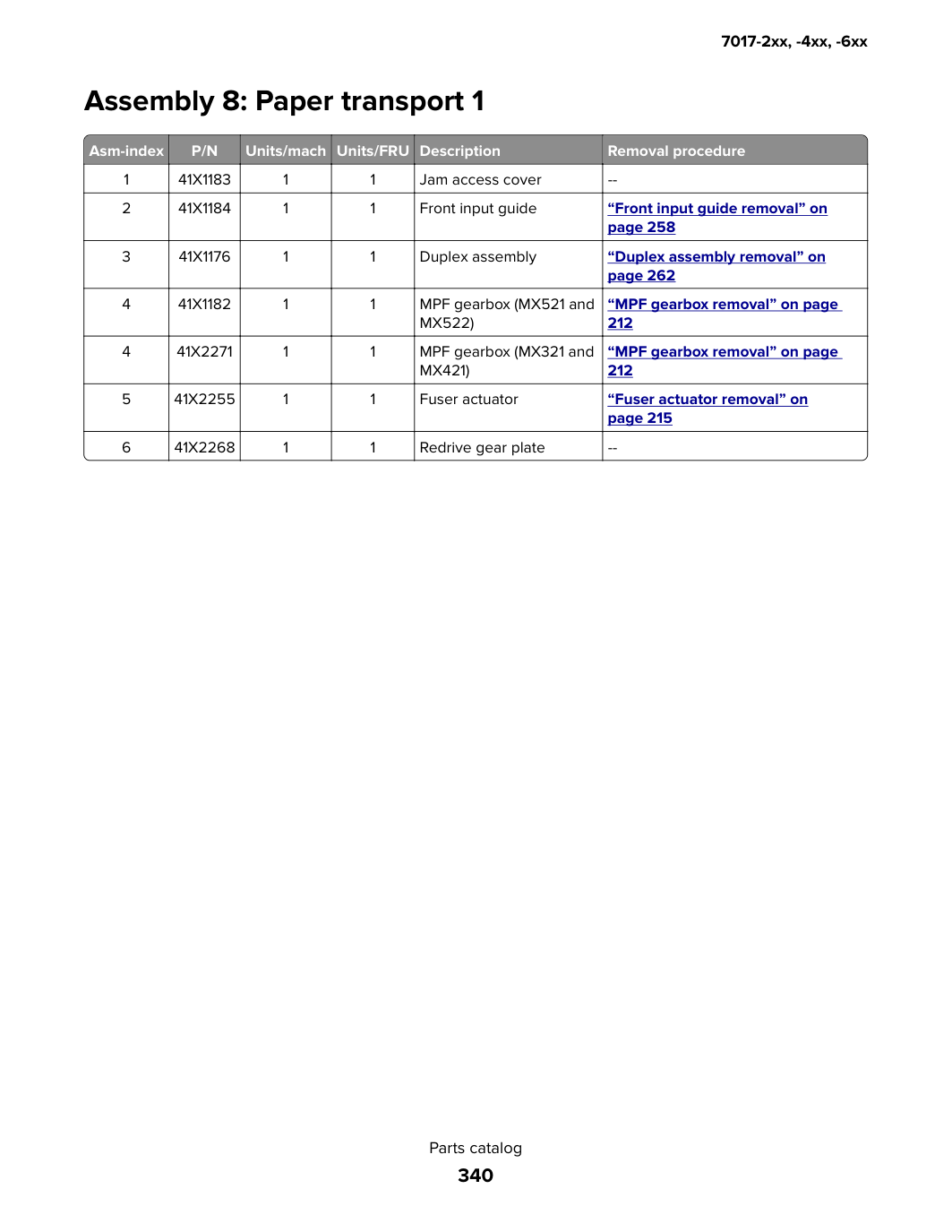

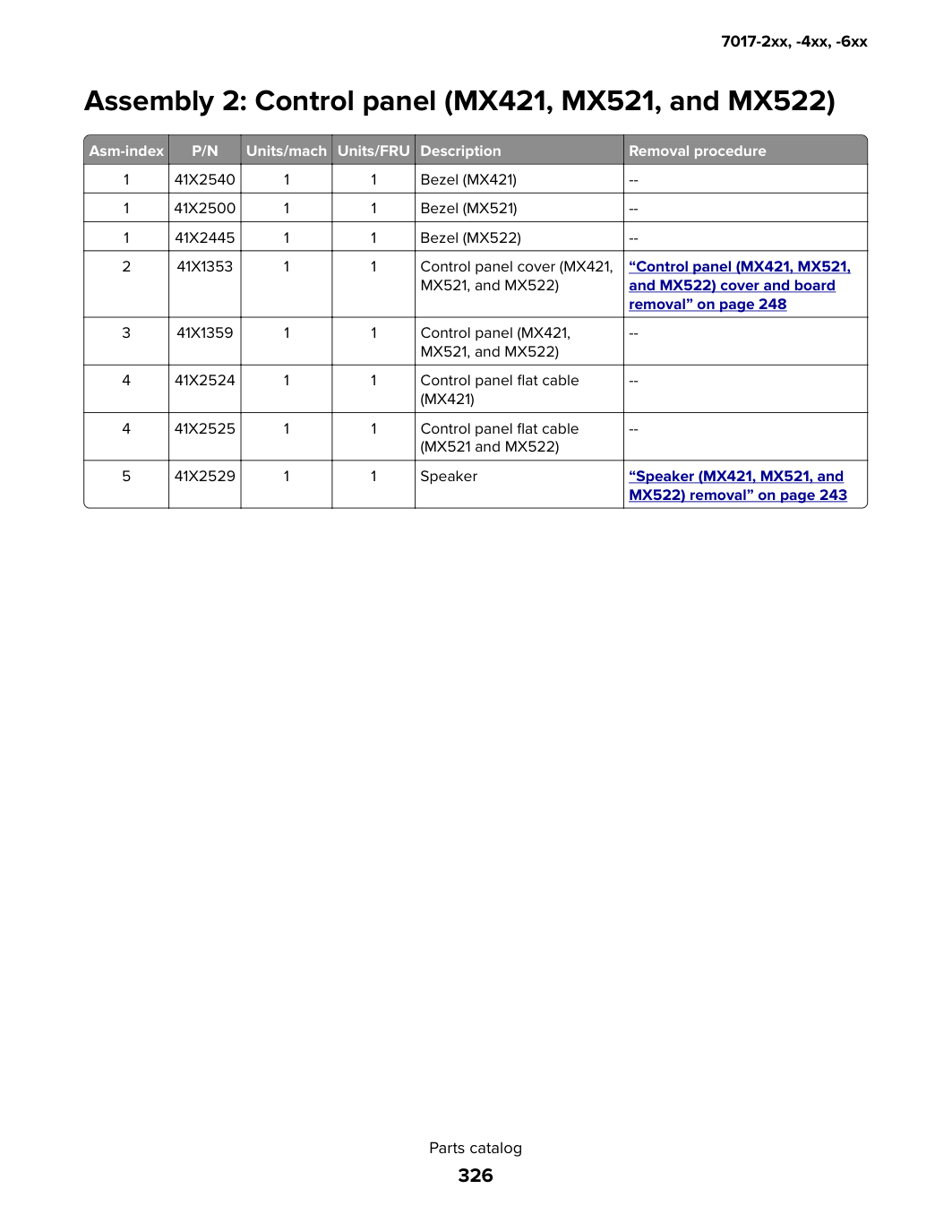

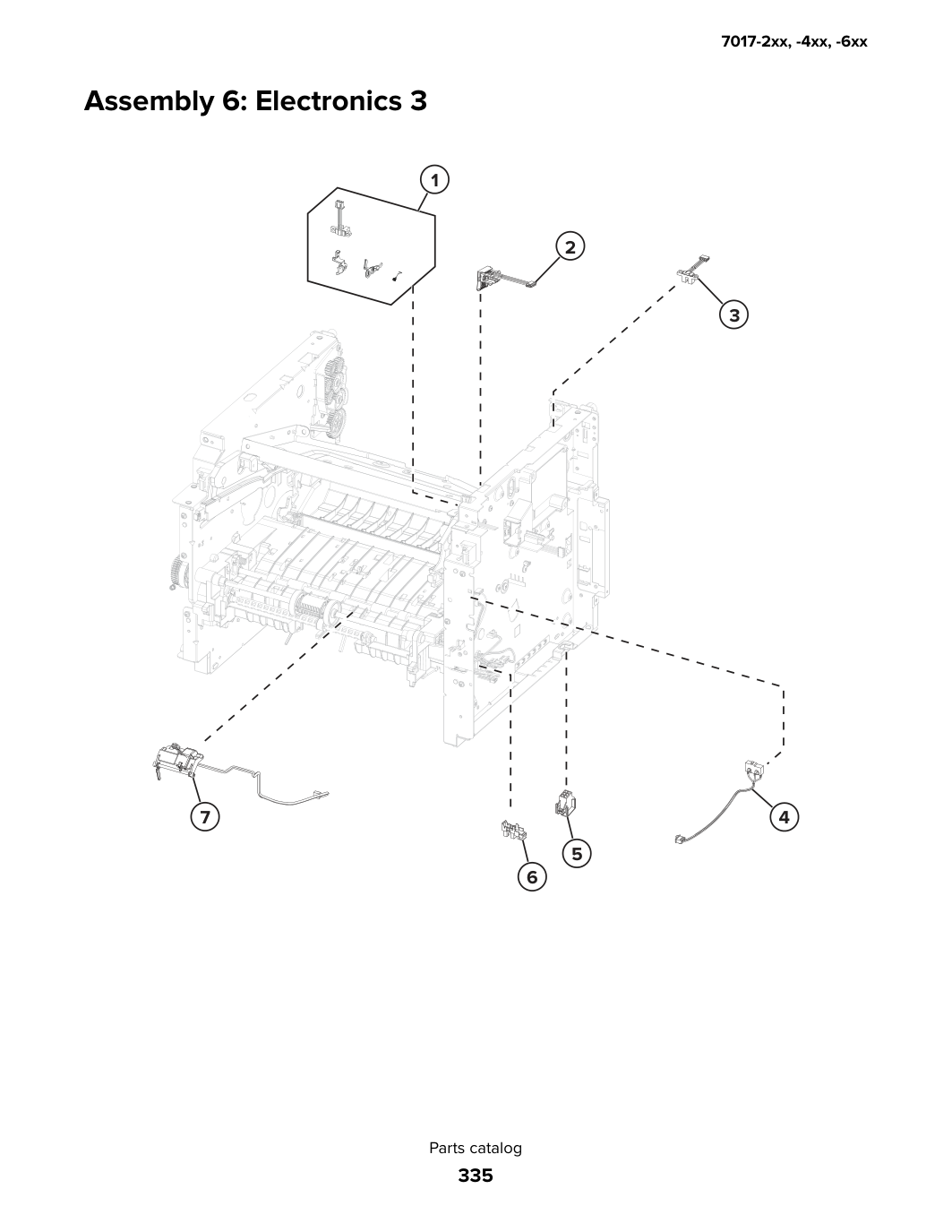

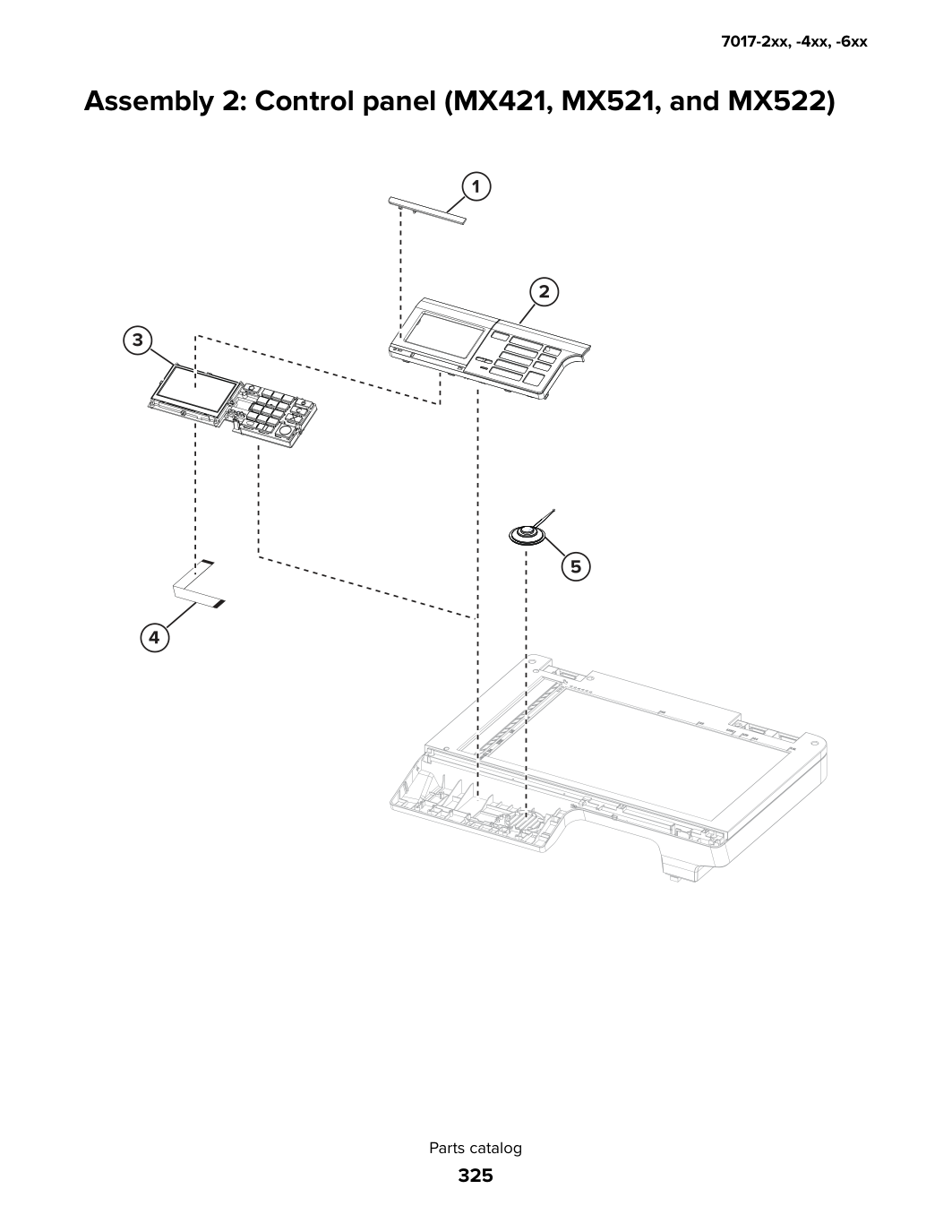

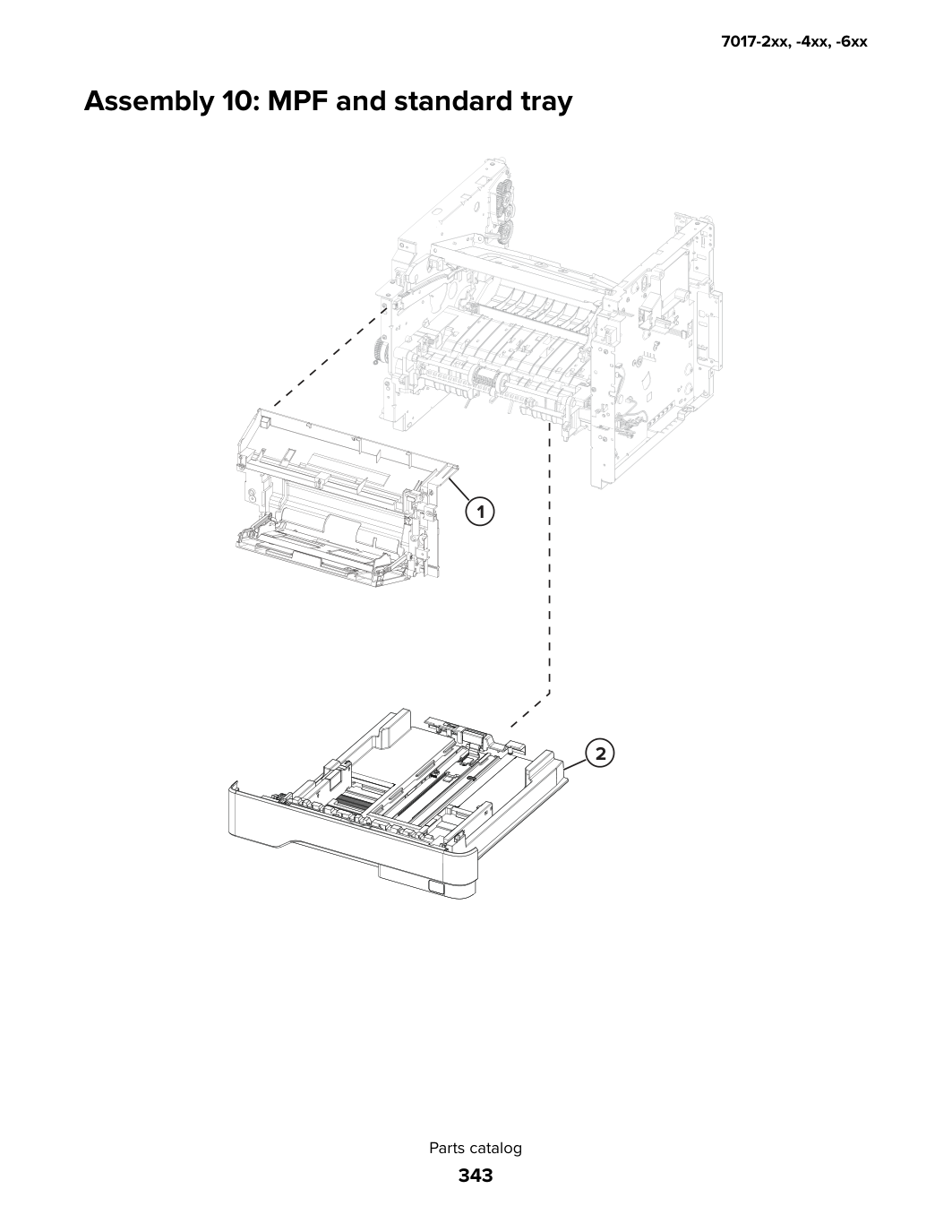

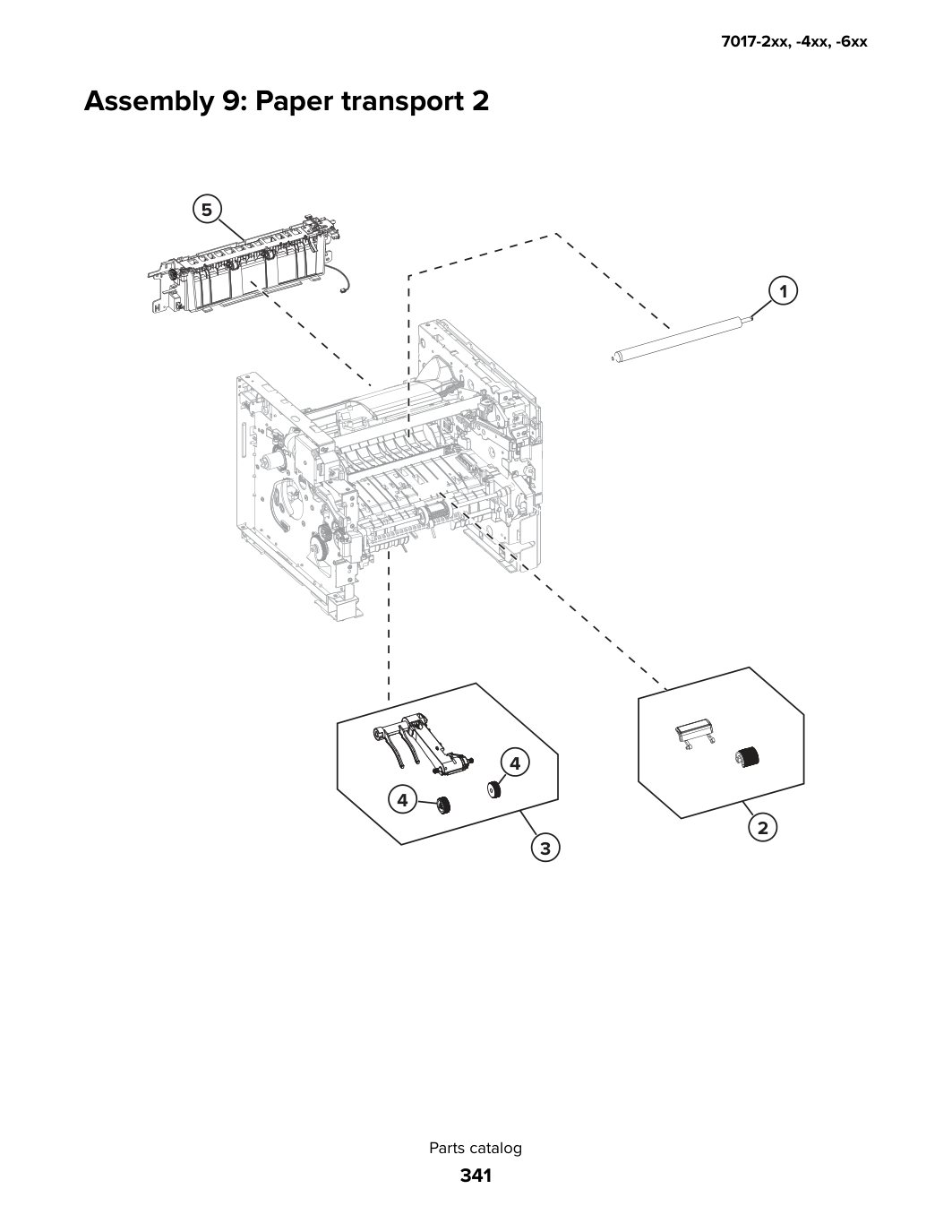

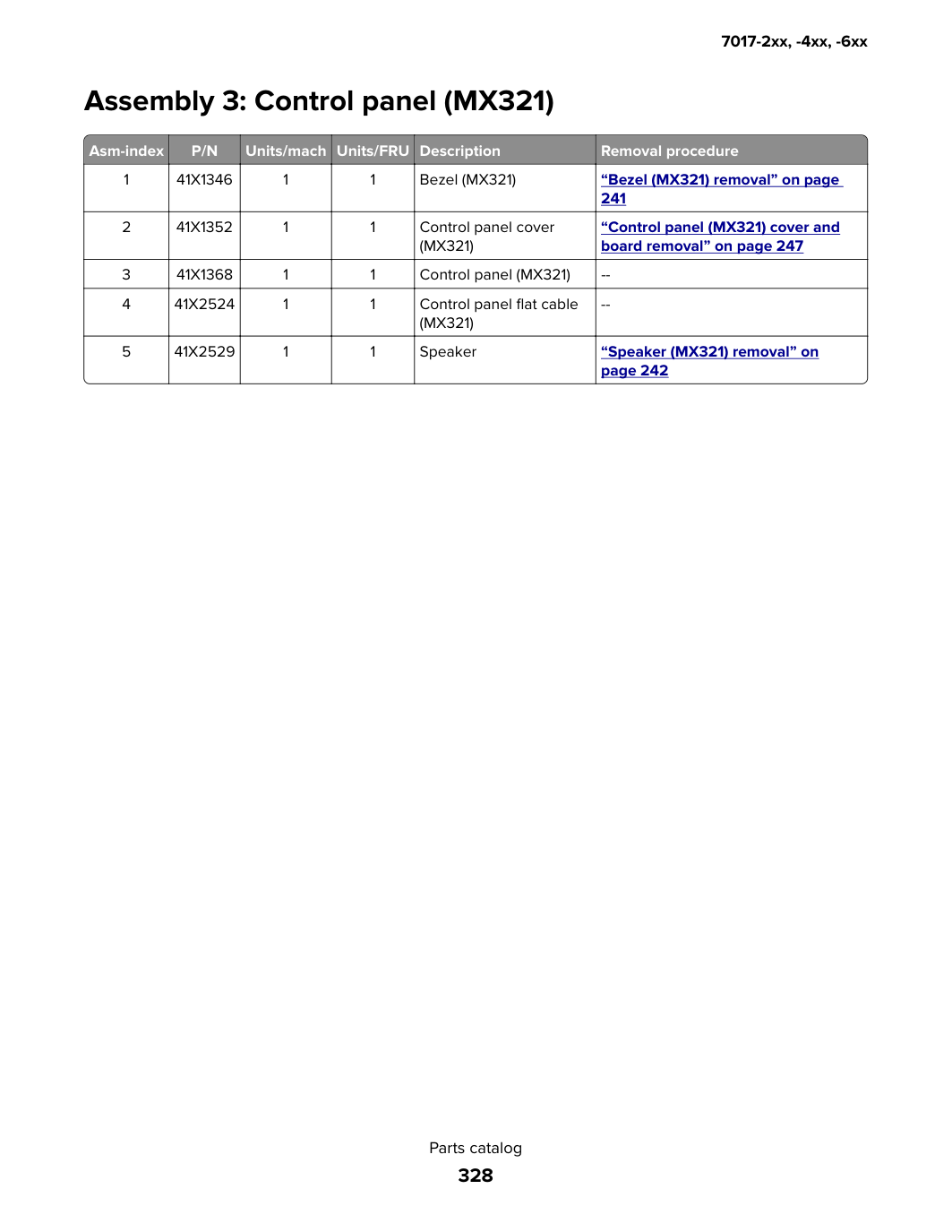

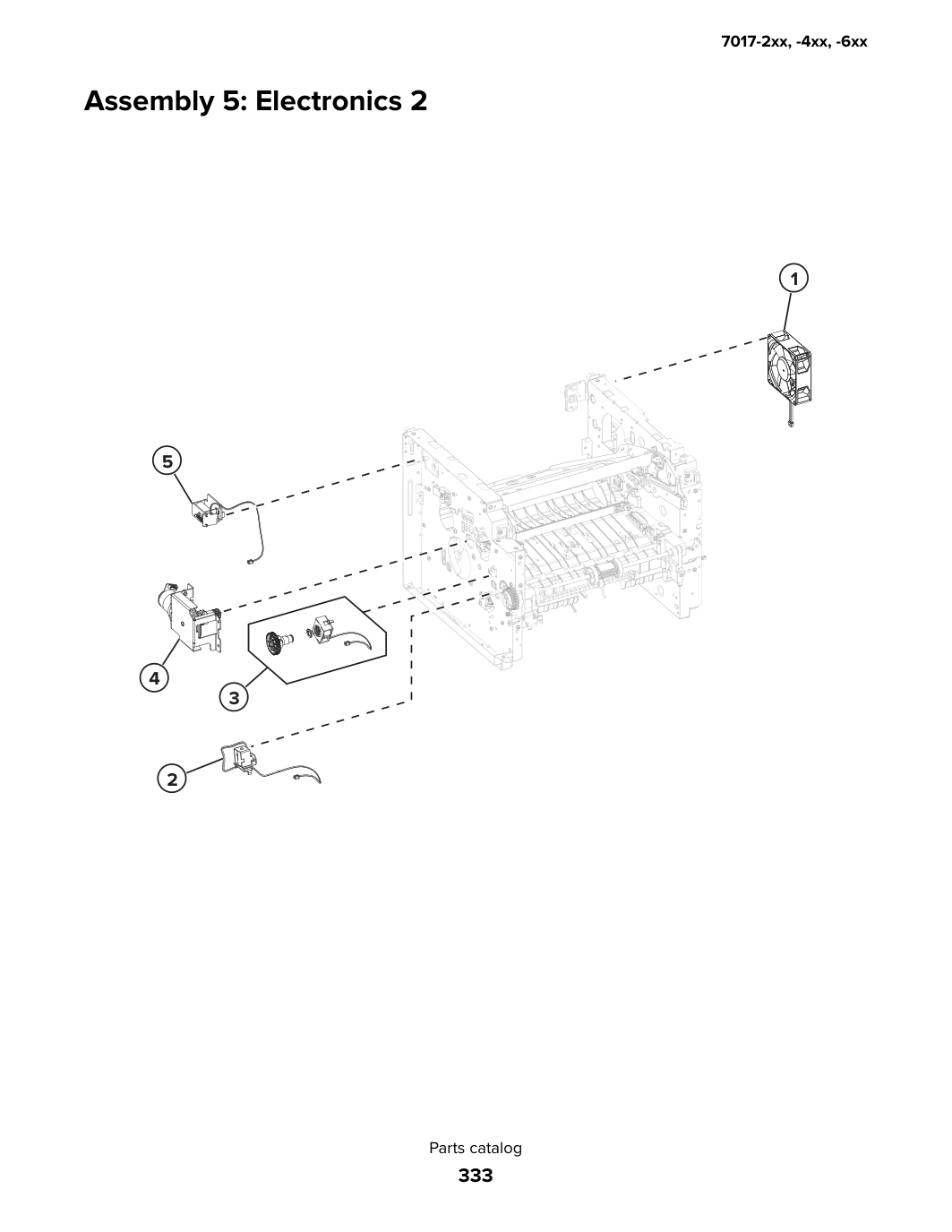

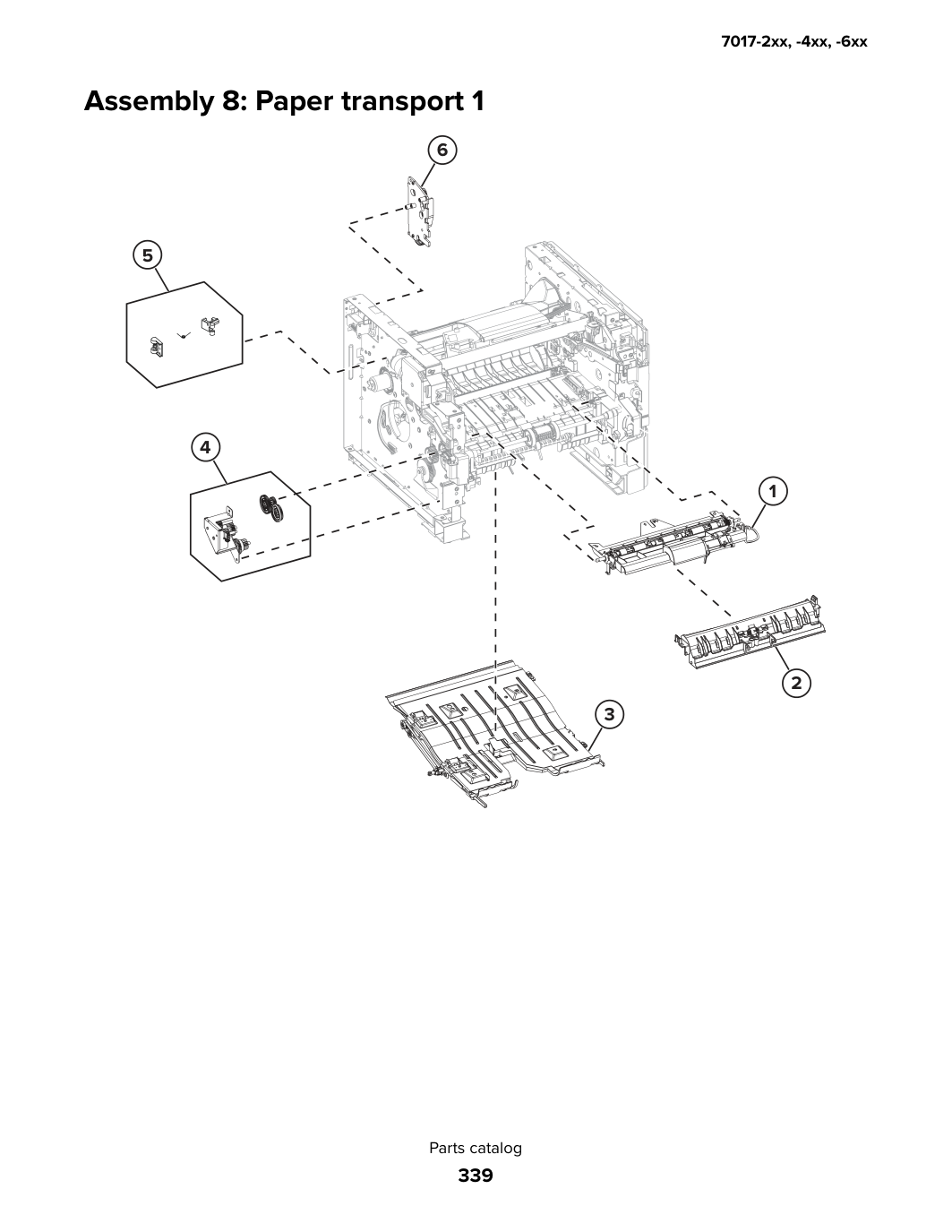

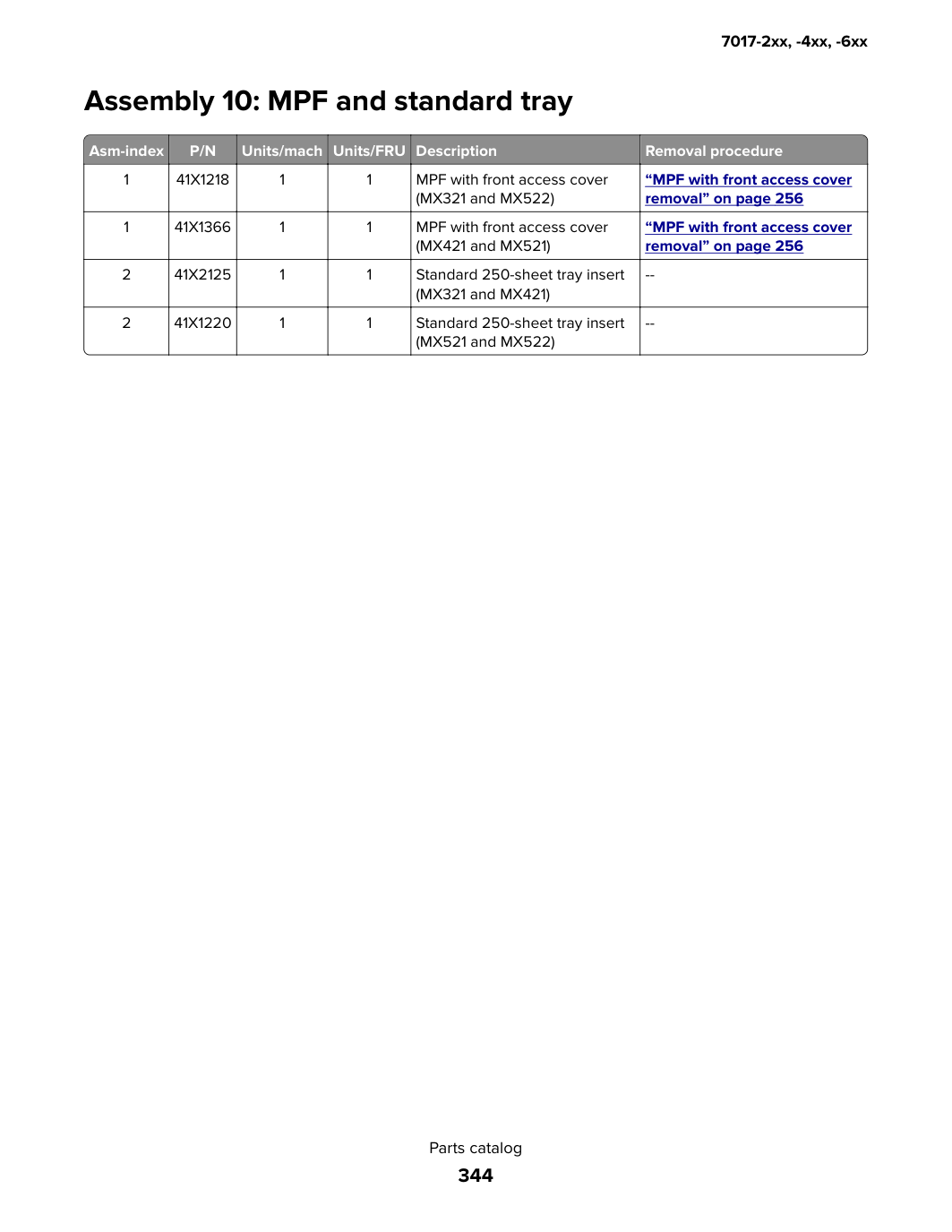

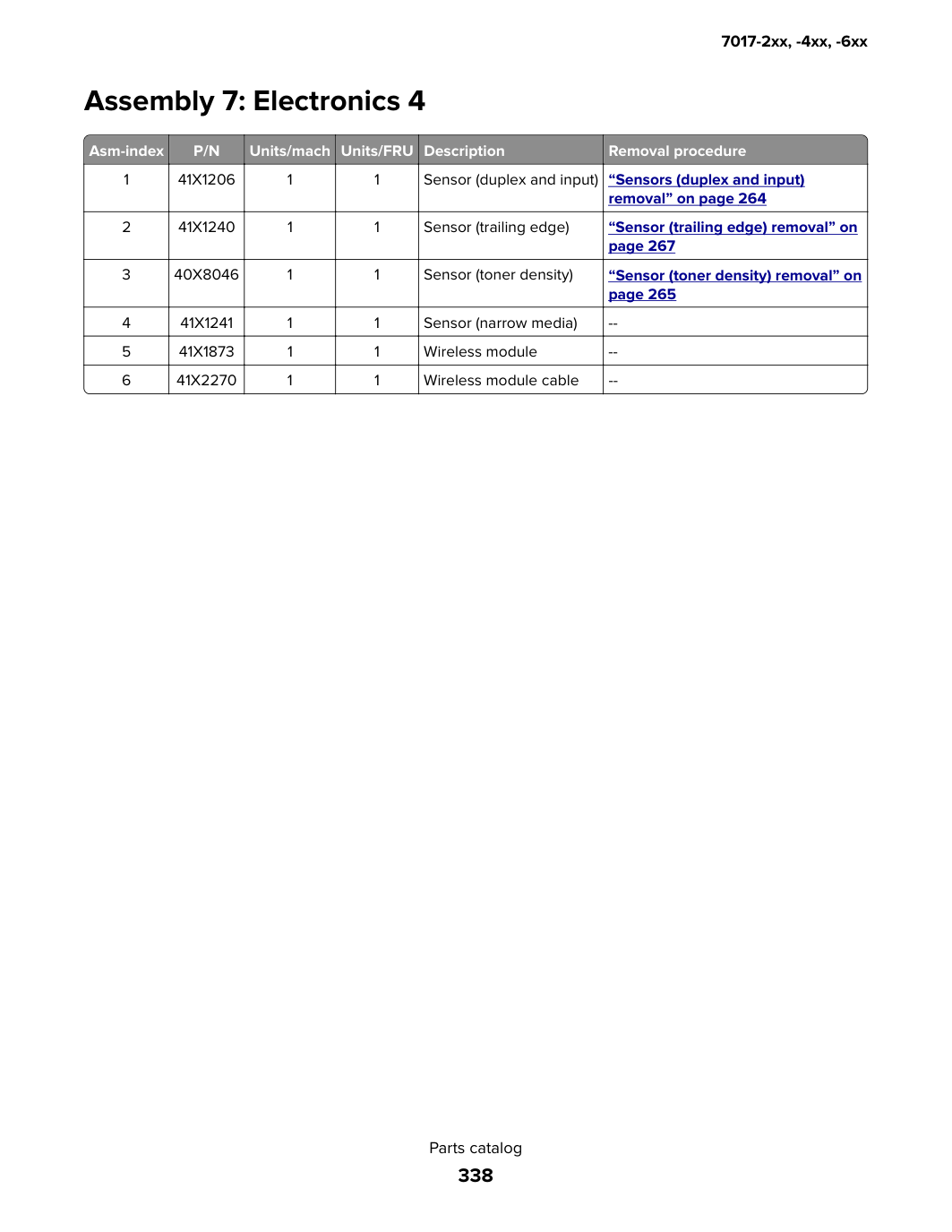

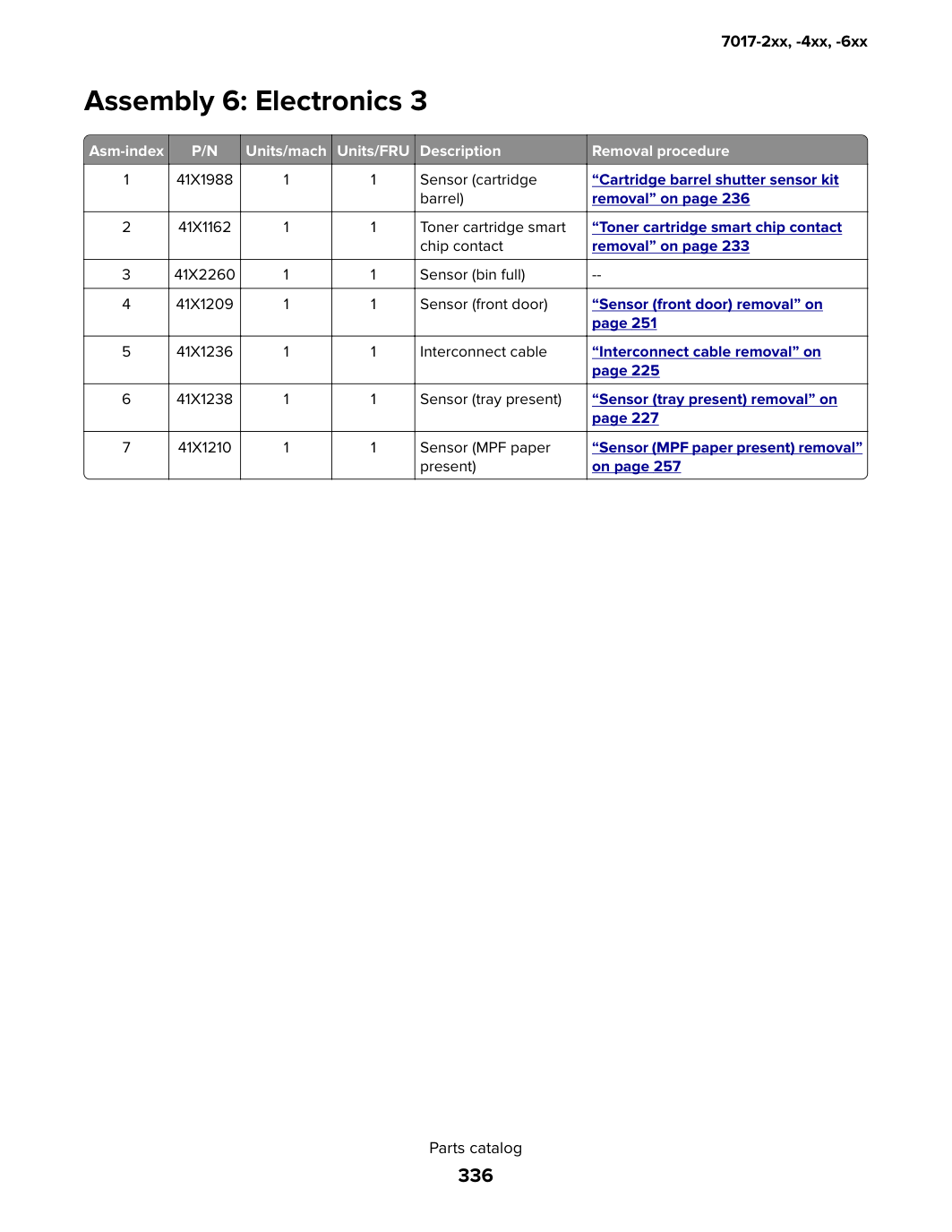

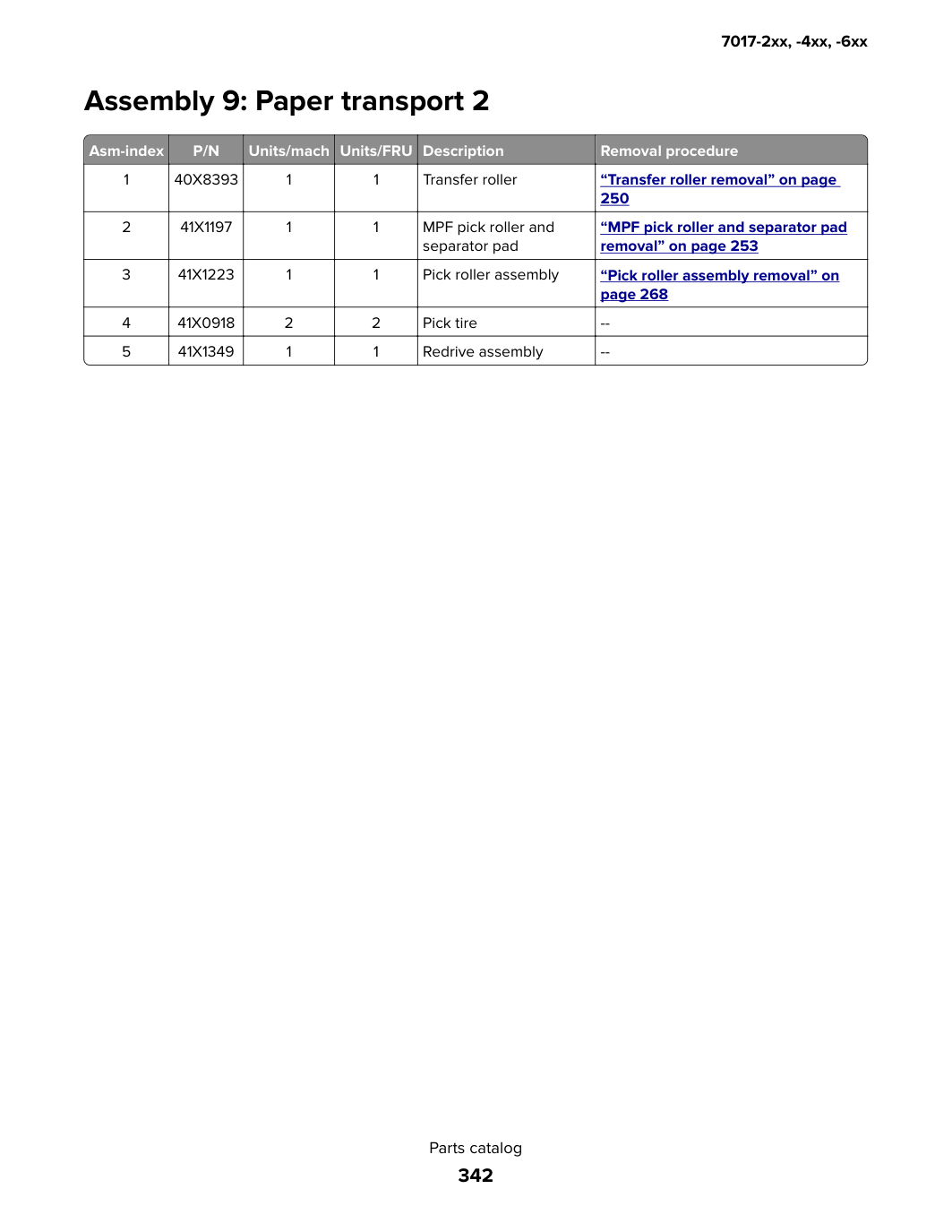

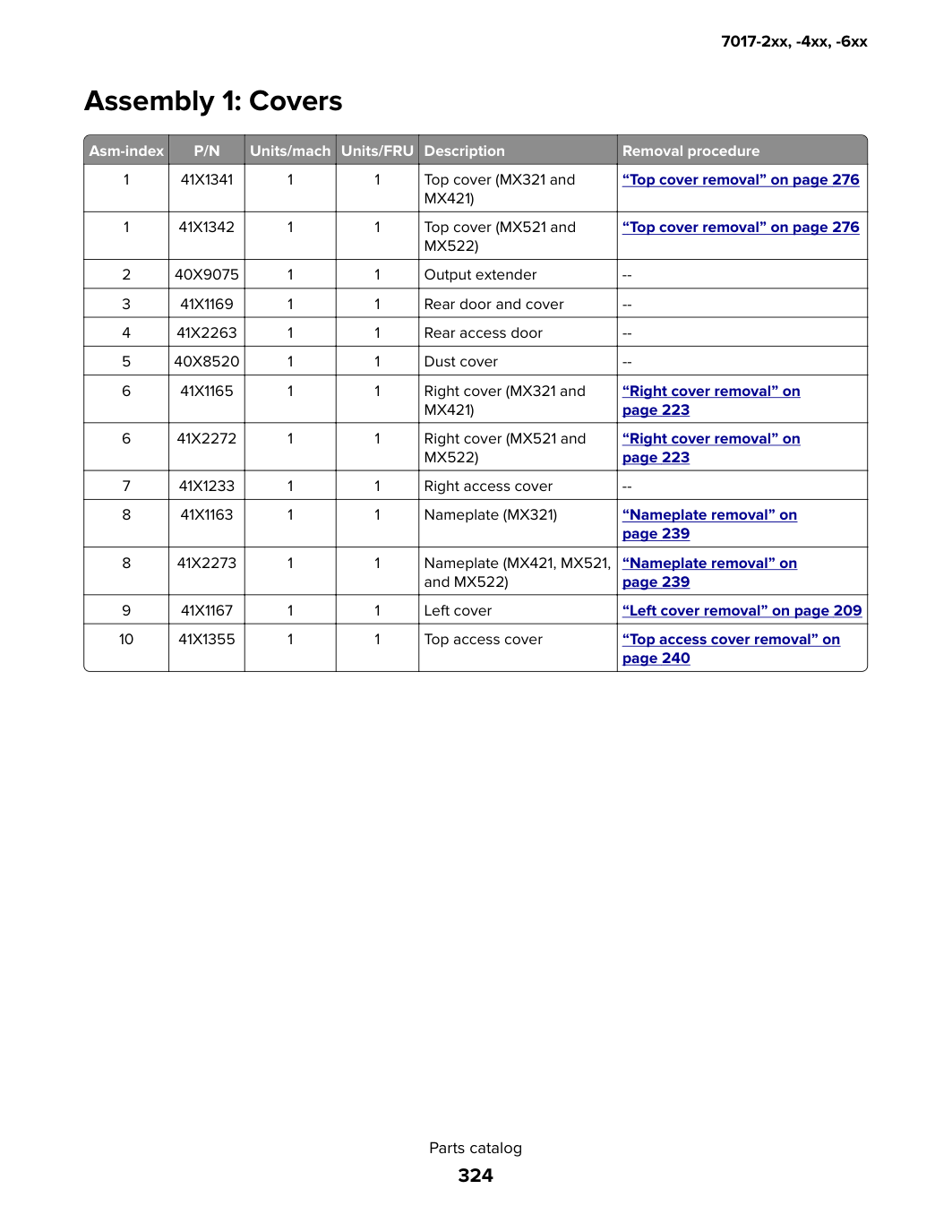

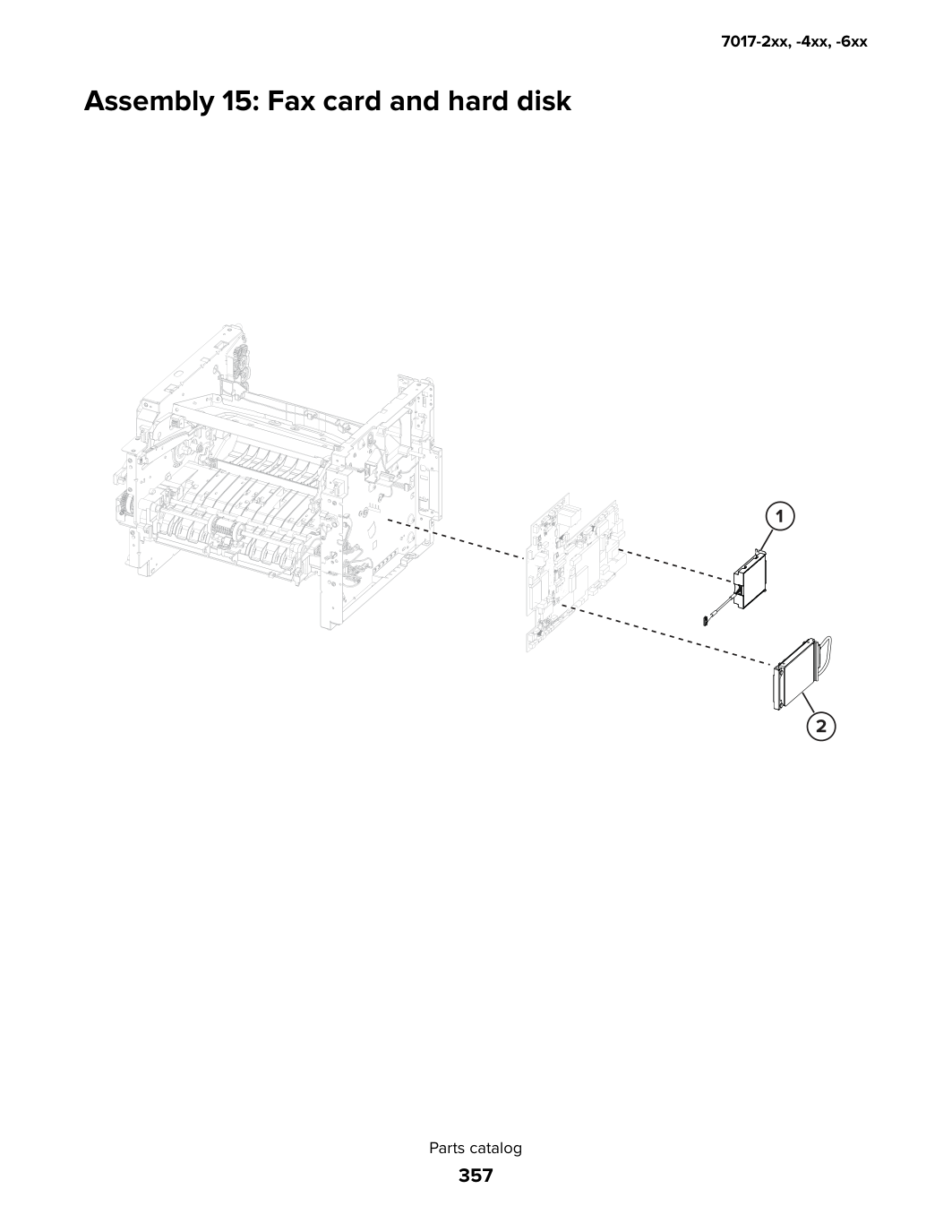

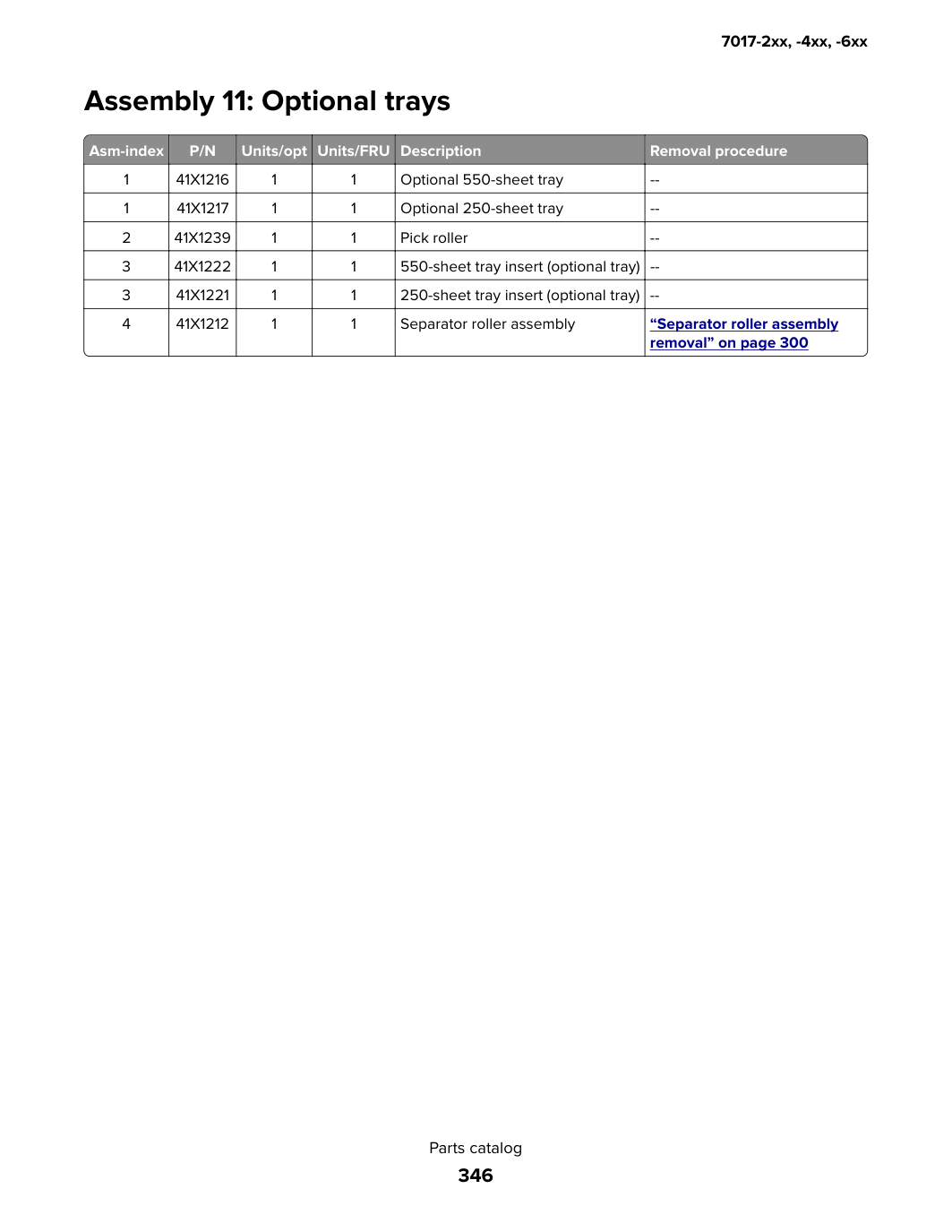

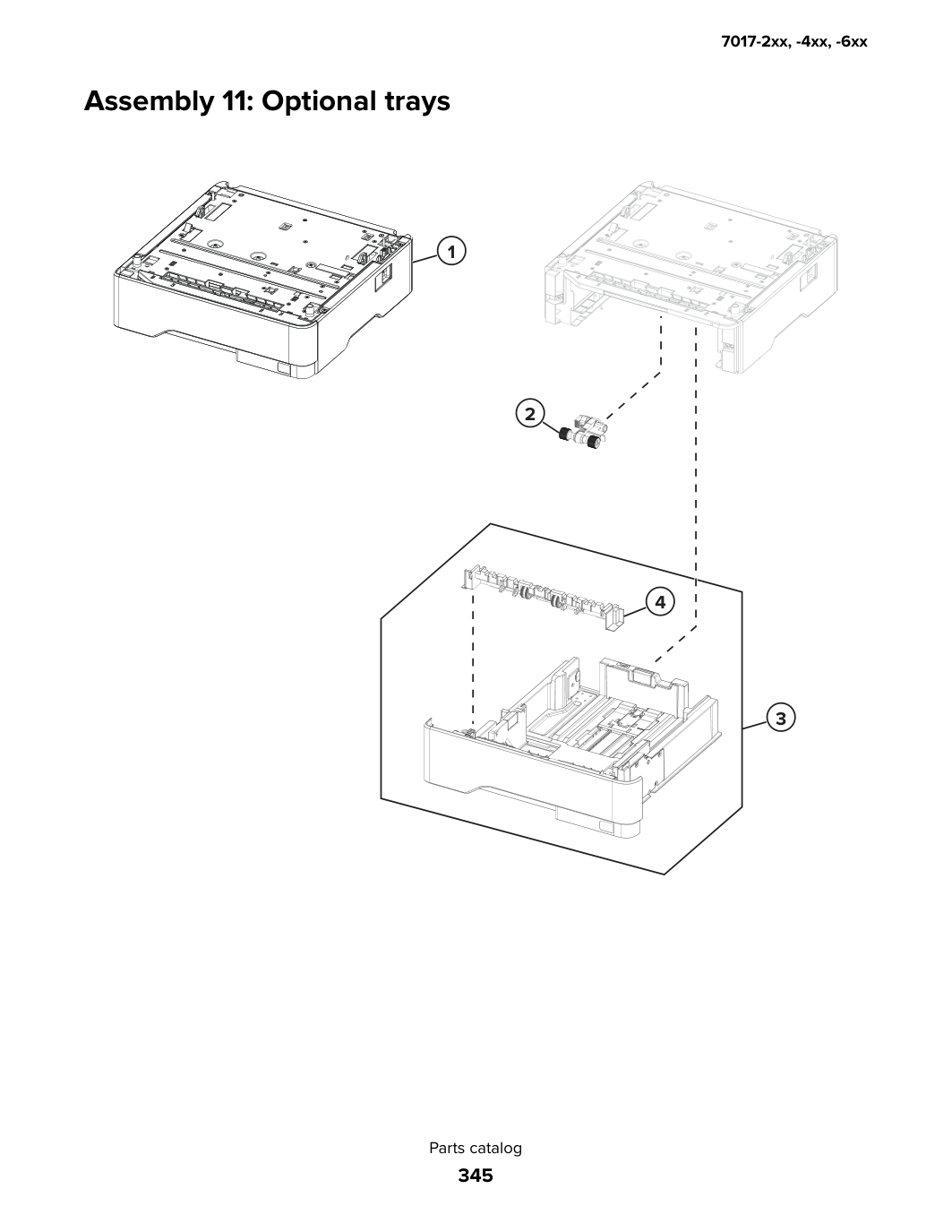

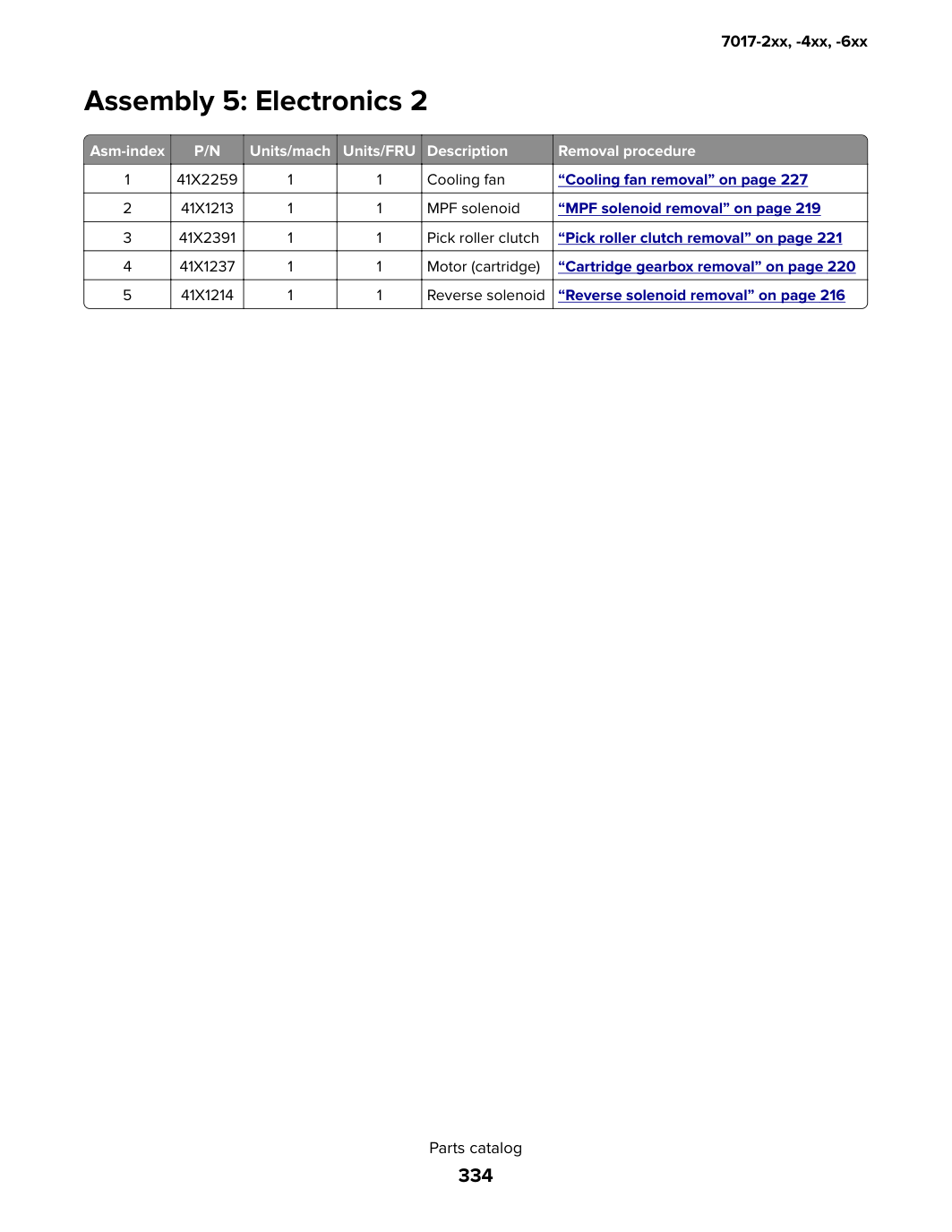

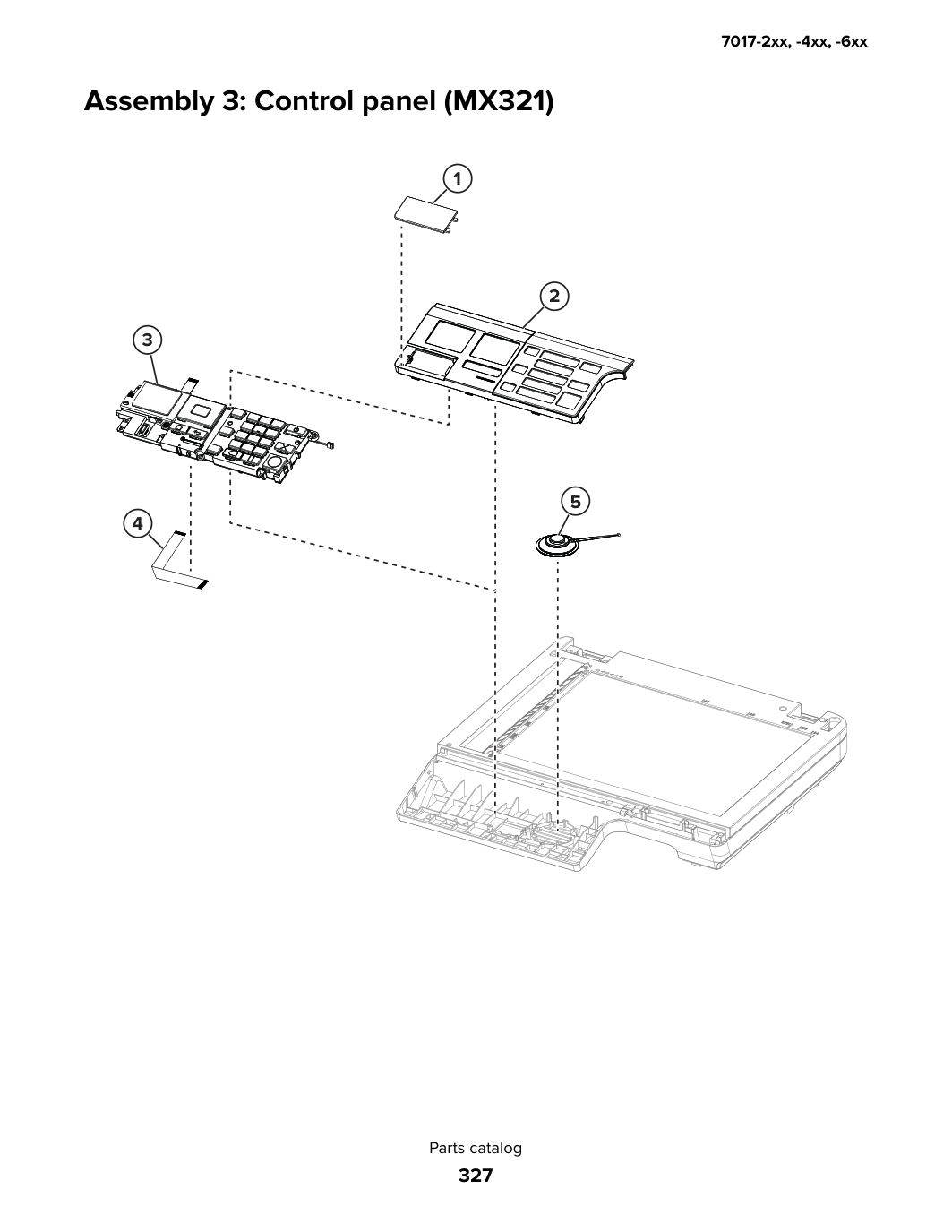

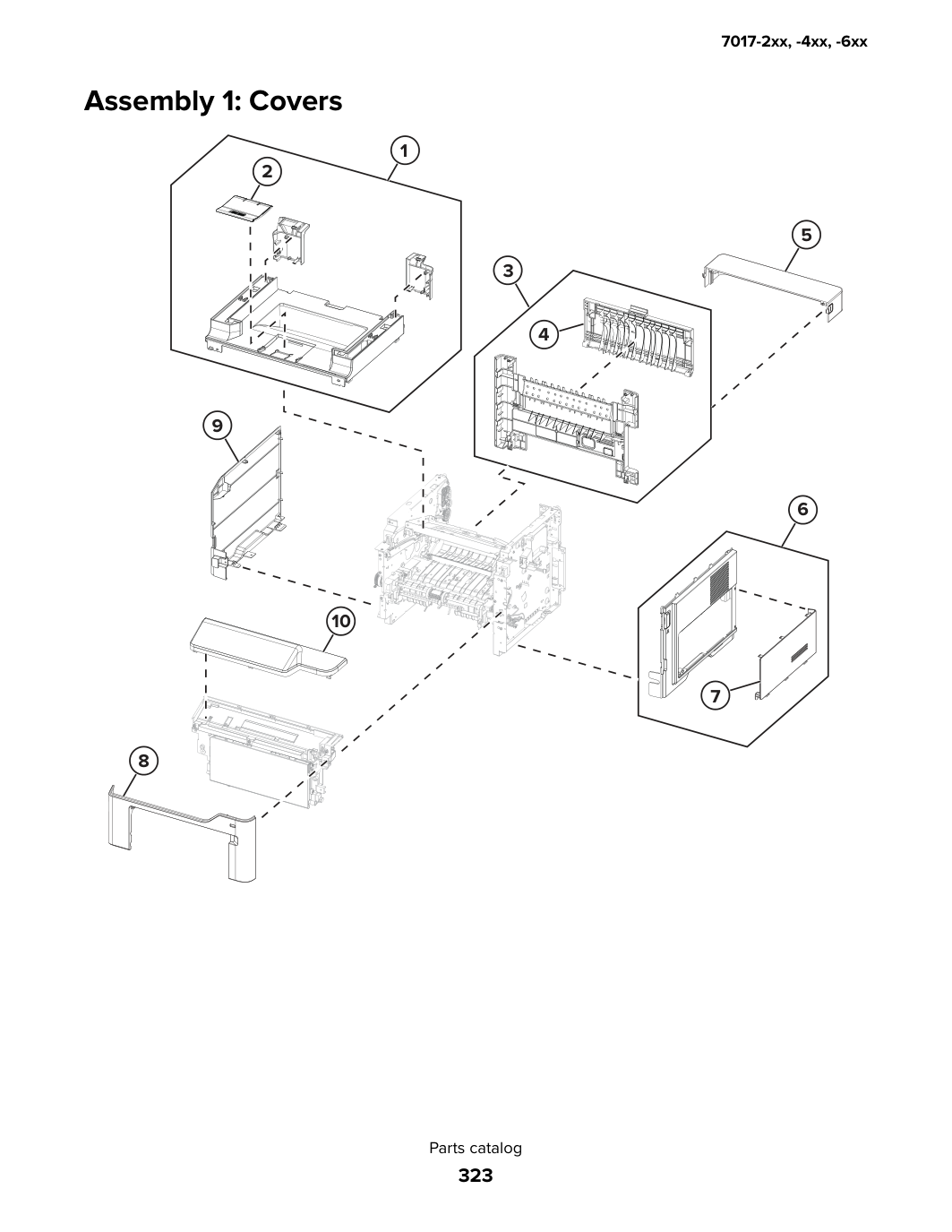

В каталоге запчастей используются следующие заголовки столбцов:
• ASM-index—определяет узел и элемент на диаграмме. Например, 3-1 указывает узел 3 и элемент 1 в таблице.
• Part number — Идентифицирует уникальный номер, соответствующий детали.
• Units/mach — Указывает количество единиц, фактически используемых в базовом аппарате или изделии.
• Units/option—указывает количество блоков в конкретной опции.
• Units/FRU — Указывает количество единиц в конкретном FRU.
• Описание — краткое описание детали.
В каталоге запасных частей используются следующие сокращения:

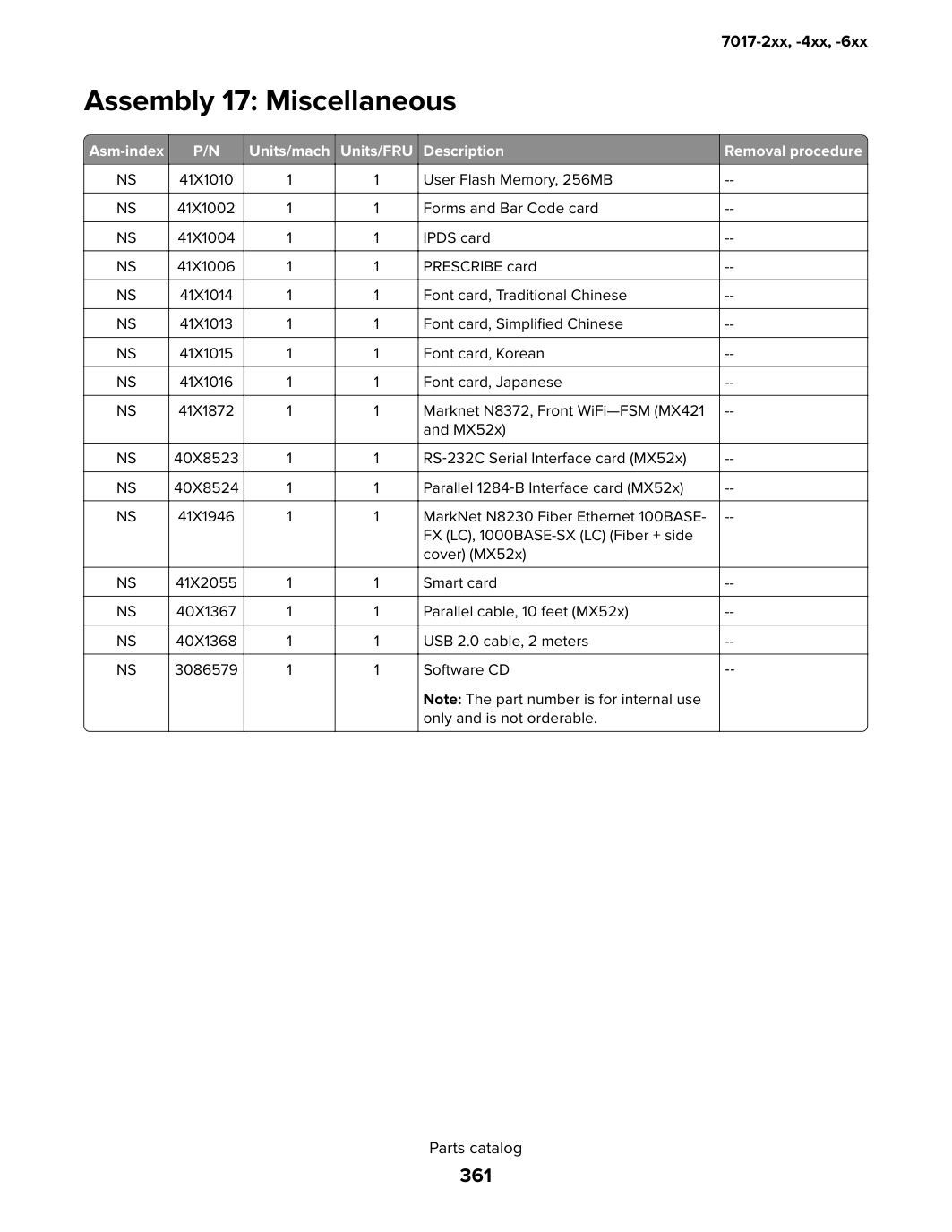

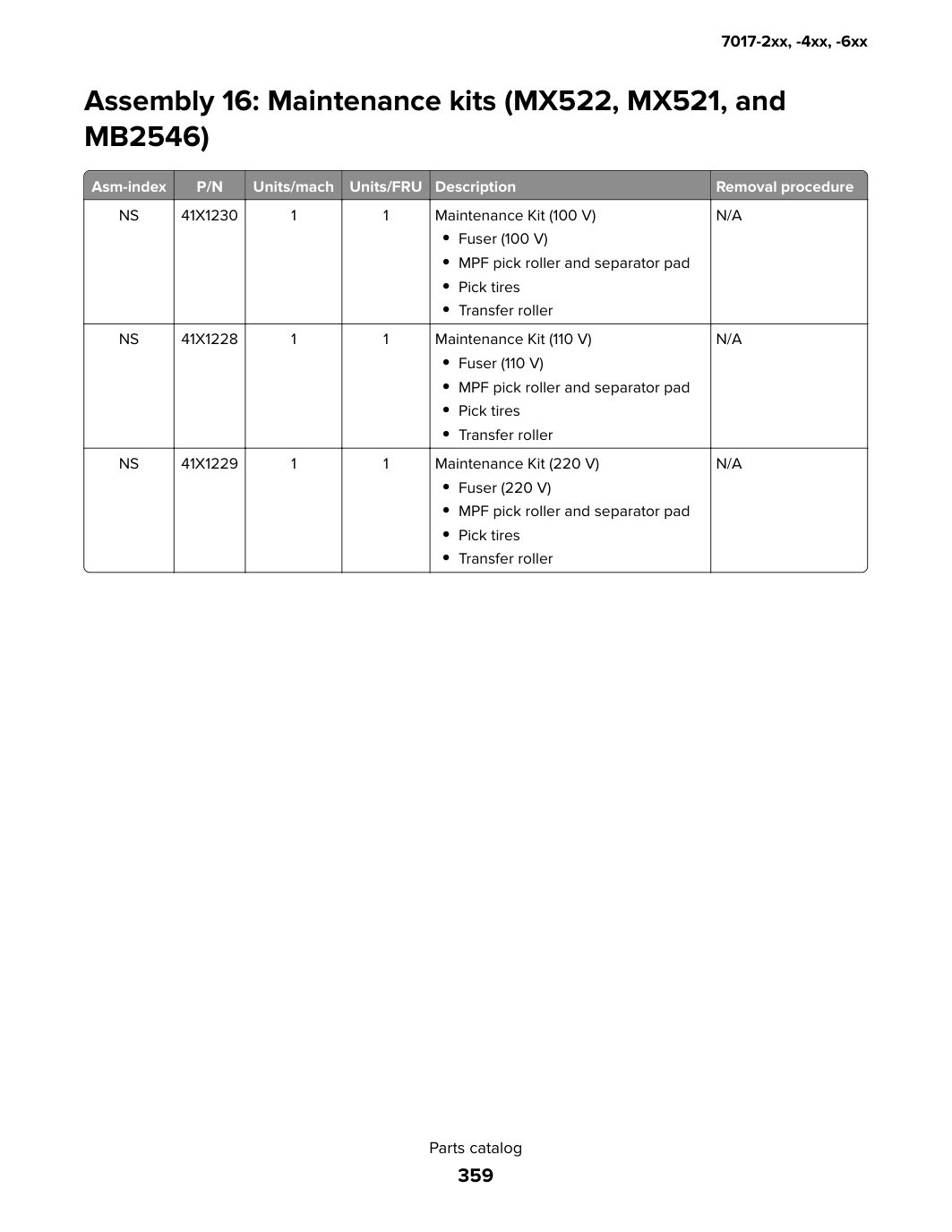

• NS (not shown) в колонке Asm-index указывает, что деталь доступна для заказа, но не изображена на иллюстрации.
• PP (parts packet) в столбце Description указывает, что деталь входит в пакет запчастей.
• эта плата — оригинальная плата для старых принтеров (8-й знак серийного номера принтера=0 или 1).
• Эта деталь может быть установлена на новые принтеры (8-я цифра серийного номера принтера>2). Требуется обновление встроенного ПО.
• Эта деталь является оригинальной платой для новых принтеров (8-я цифра серийного номера принтера>2).
• Эта деталь может быть установлена на старые принтеры (8-я цифра серийного номера принтера=0 или 1). Также необходимо установить детали комплекта преобразования (41X2518), см. *примечание.
Плата контроллера (MX421 и MX521) • Эта деталь является оригинальной платой для старых принтеров (8-я цифра серийного номера принтера=0 или 1).
• Эта деталь может быть установлена на новые принтеры (8-я цифра серийного номера принтера>2). Требуется обновление встроенного ПО.
Плата контроллера (MX421 и MX521)* • Эта деталь является оригинальной платой для новых принтеров (8-я цифра серийного номера принтера>2).
• Эта деталь может быть установлена на старые принтеры (8-я цифра серийного номера принтера=0 или 1). Также необходимо установить детали комплекта преобразования (41X2518), см. *примечание.

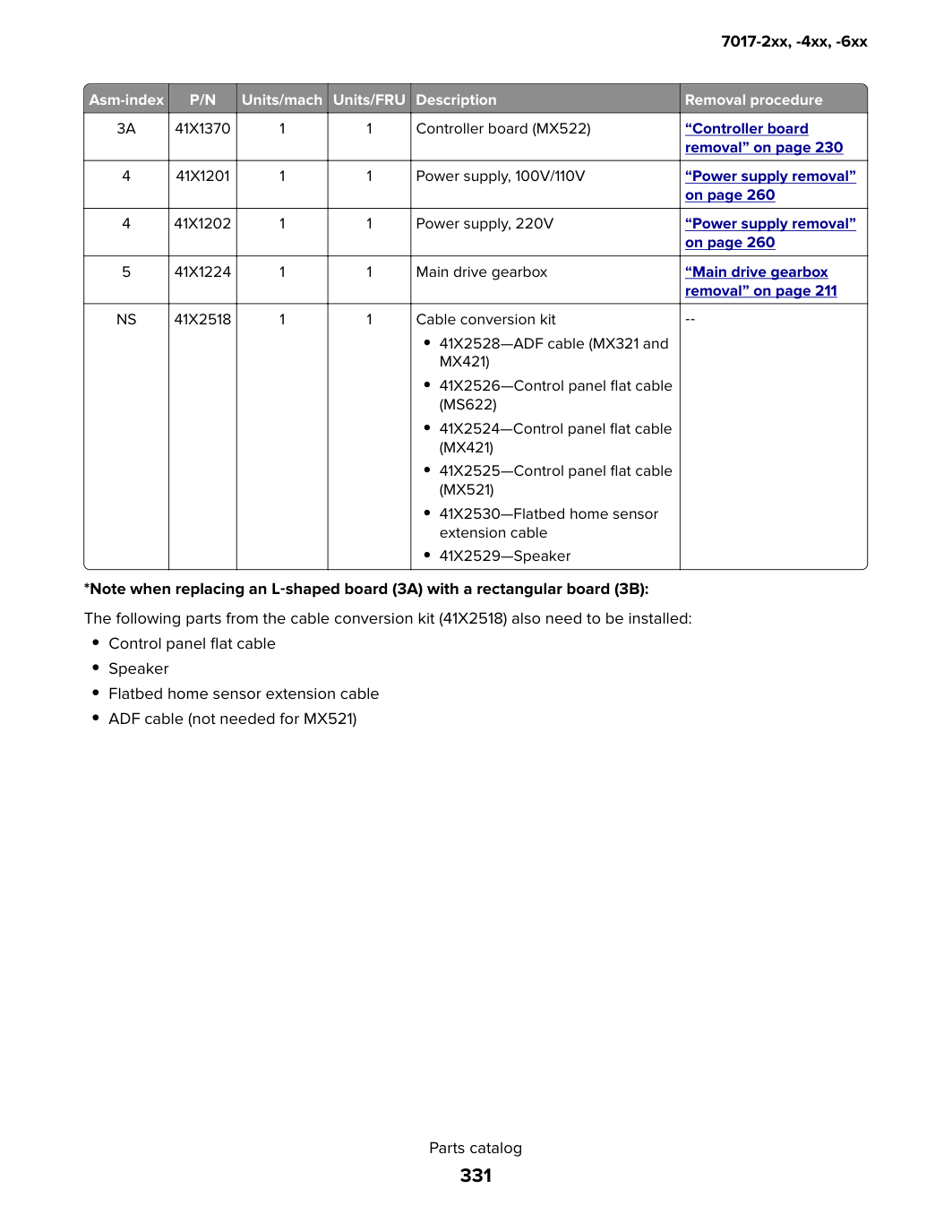

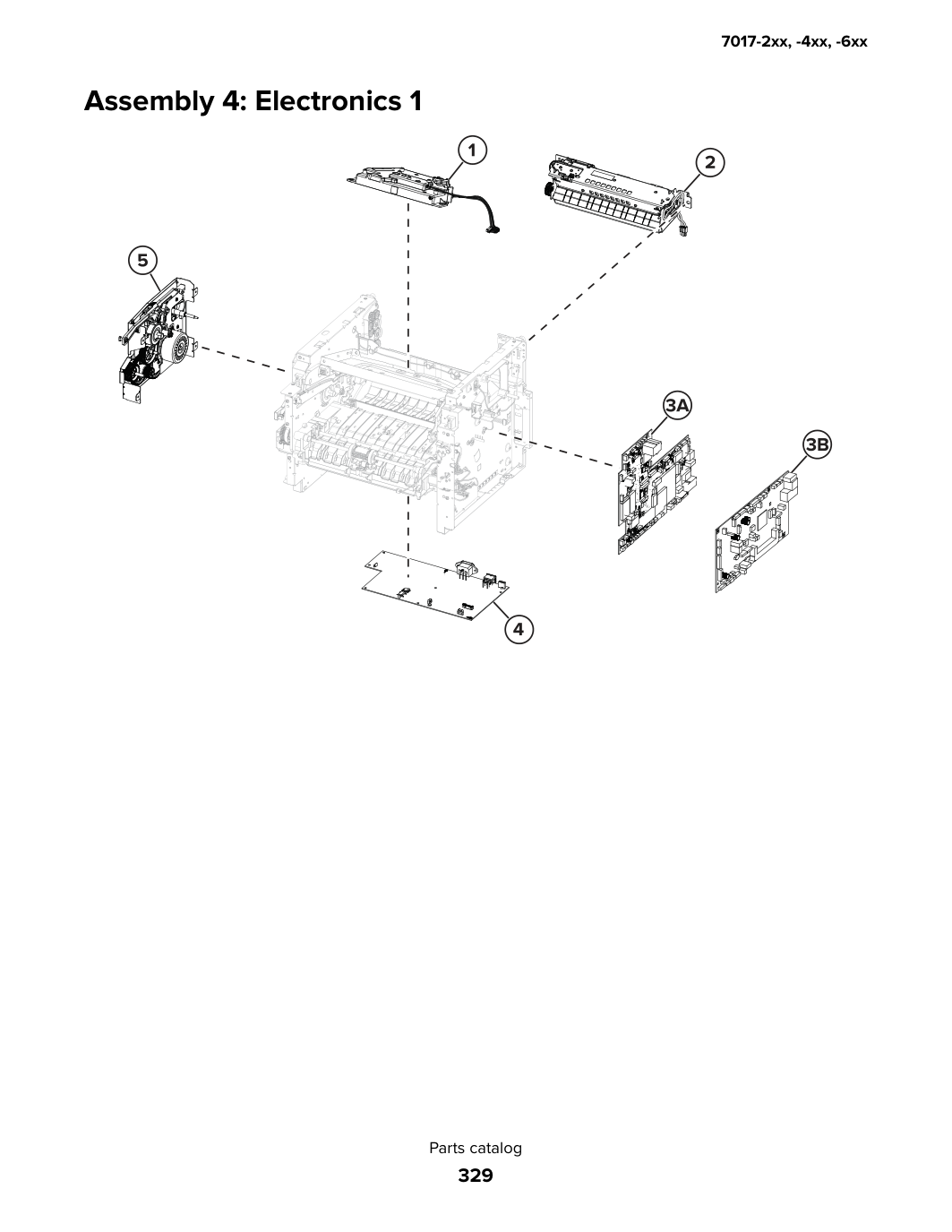

*Примечание при замене L-образной платы (3A) на прямоугольную плату (3B):
Также необходимо установить следующие детали из комплекта преобразования кабелей (41X2518):

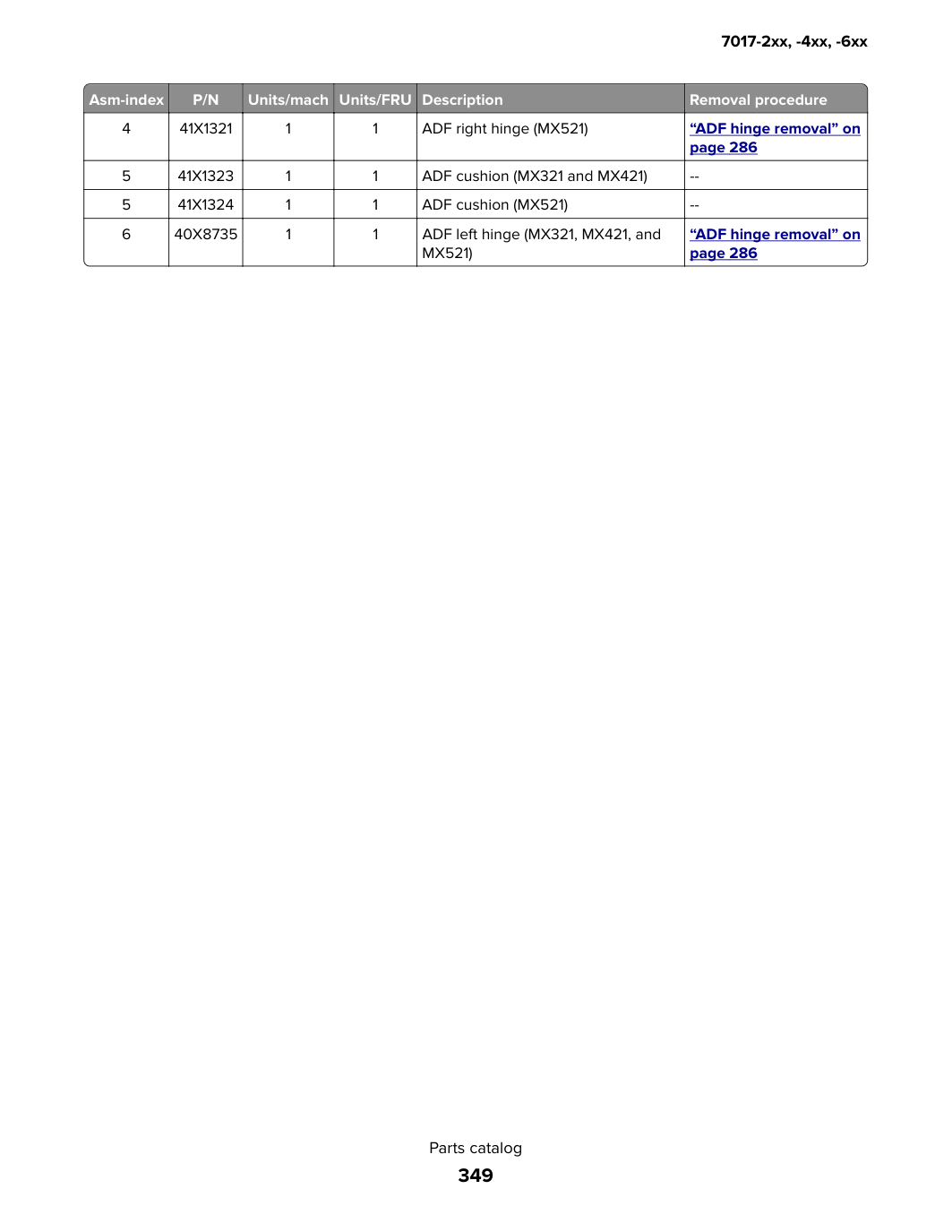

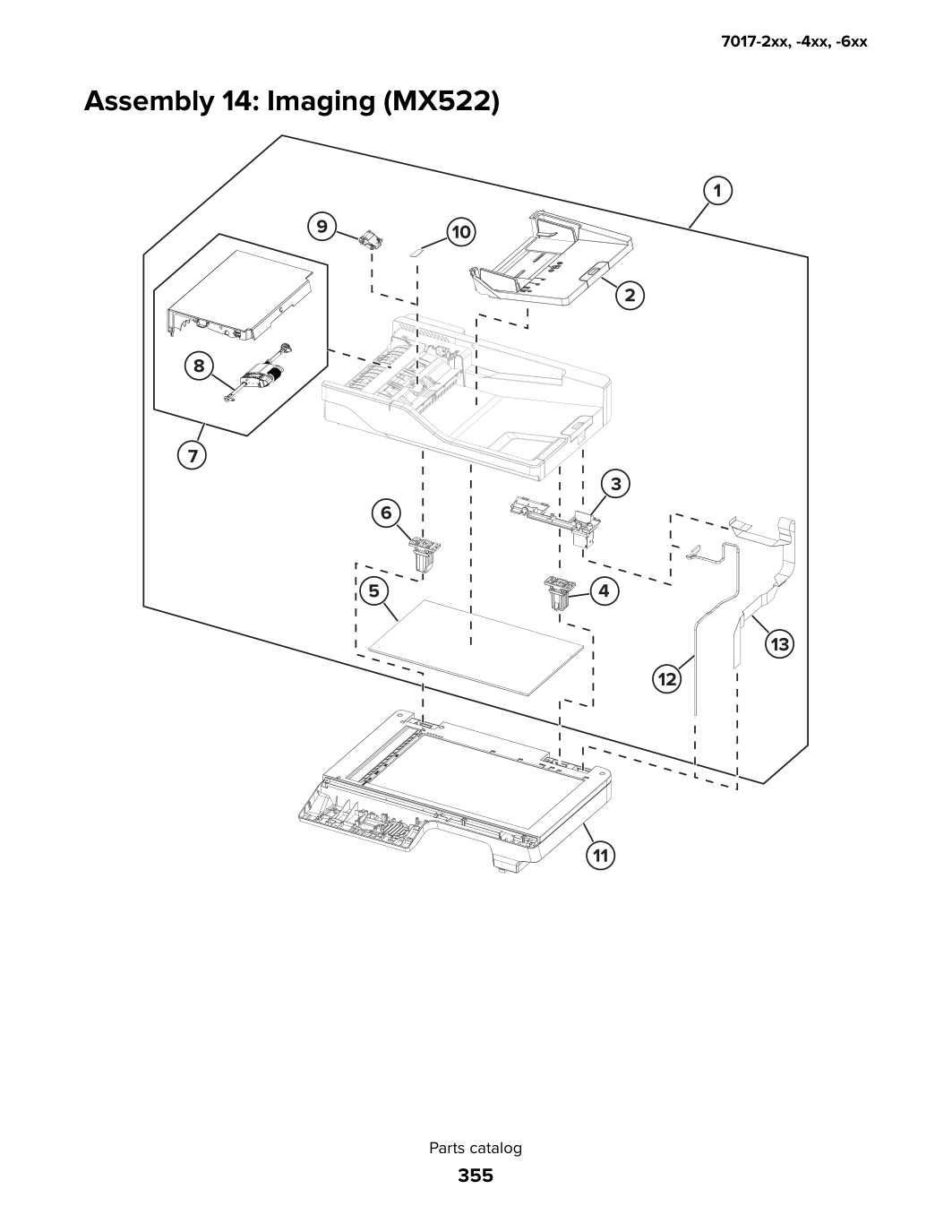

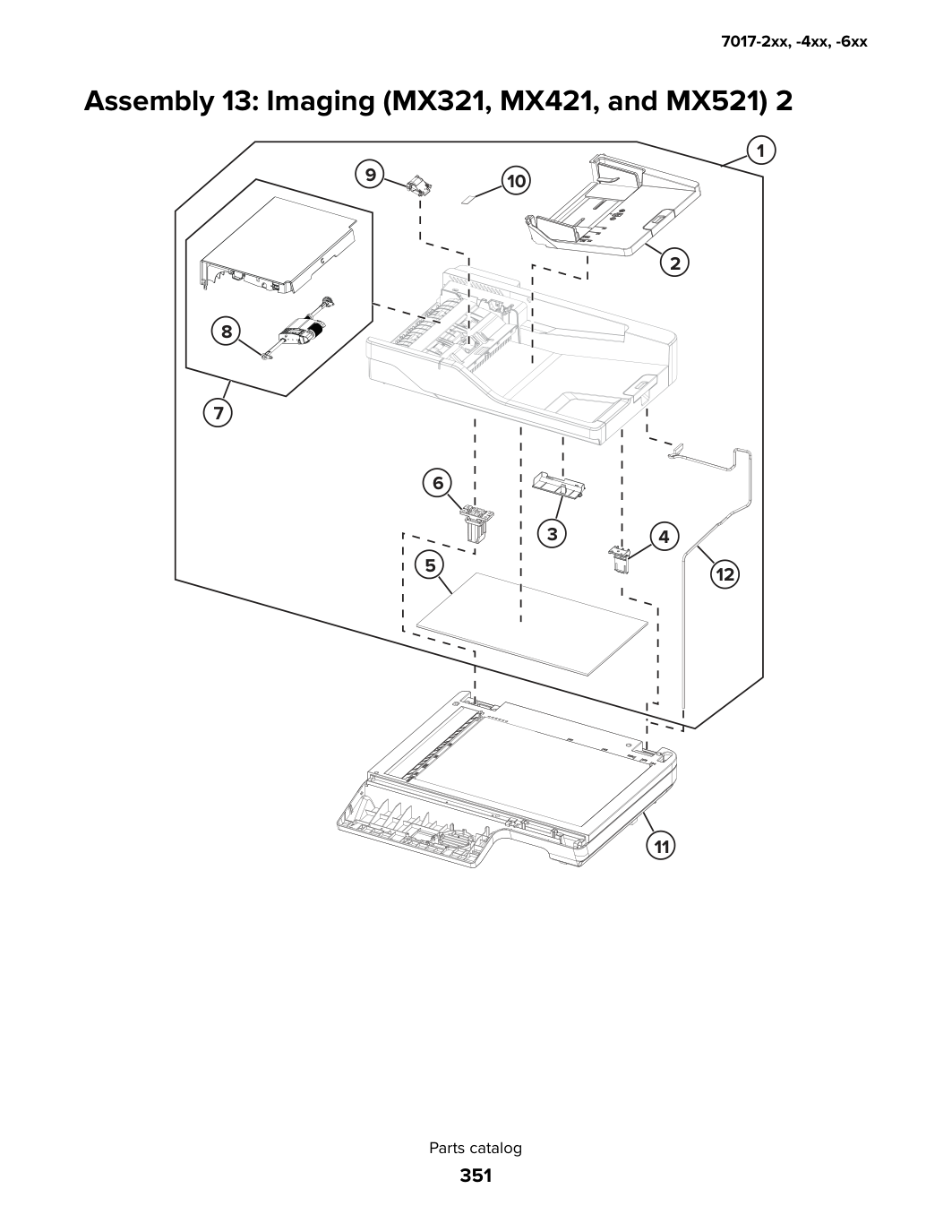

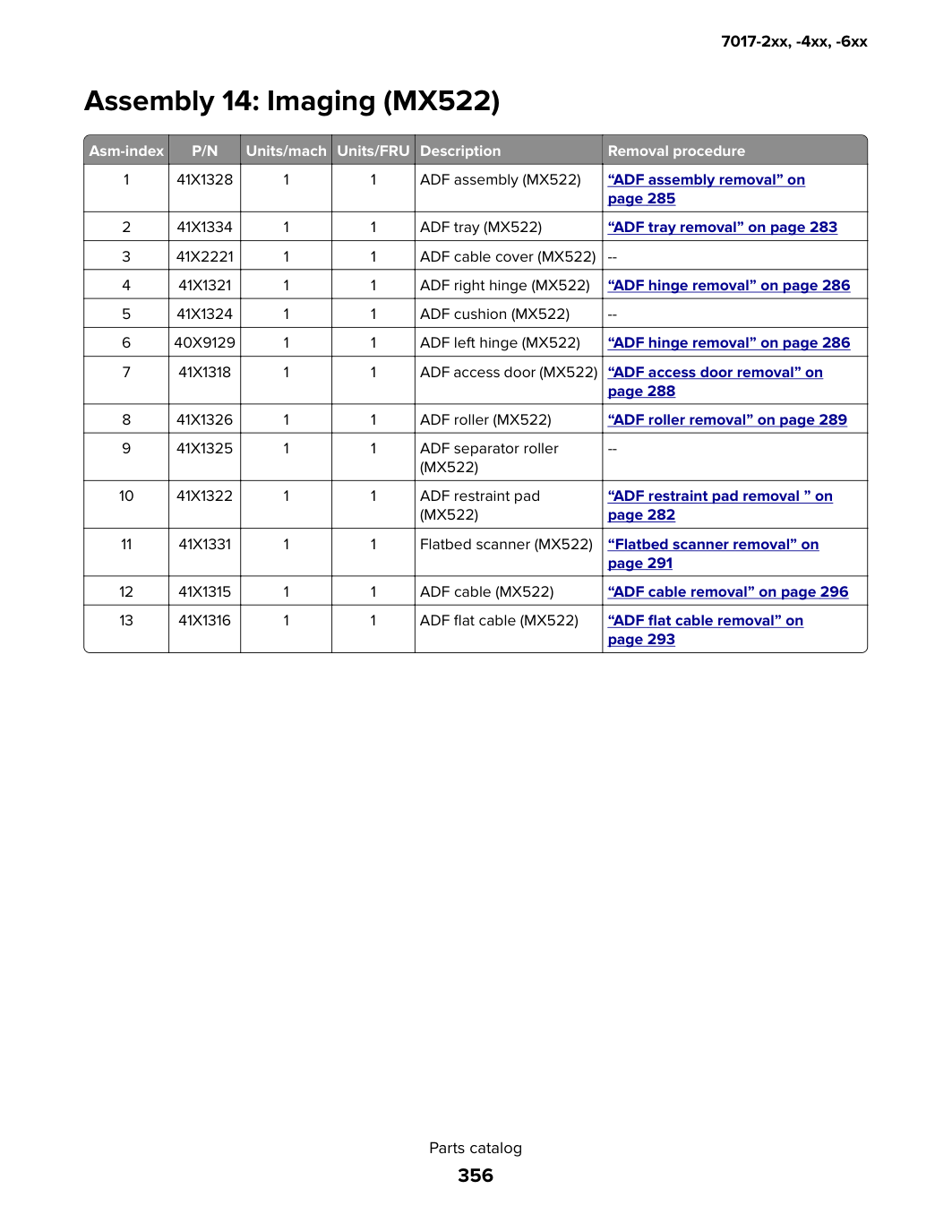

• Эта деталь является оригинальным АПД для старых принтеров (8-я цифра серийного номера принтера=0 или 1).
• Эта деталь может быть установлена на новые принтеры (8-я цифра серийного номера принтера>2). Так как кабель АПД короткий, также необходим более длинный кабель АПД (41X2528).
• Эта деталь является оригинальным АПД для новых принтеров (8-я цифра серийного номера принтера>2).
• Эта деталь может быть установлена на старые принтеры (8-я цифра серийного номера принтера=0 или 1). Дополнительные детали не требуются.
• Эта деталь является оригинальным АПД для старых принтеров (8-я цифра серийного номера принтера=0 или 1).
• Эта деталь может быть установлена на новые принтеры (8-я цифра серийного номера принтера>2). Так как кабель АПД короткий, также необходим более длинный кабель АПД (41X2528).
• Эта деталь является оригинальным АПД для новых принтеров (8-я цифра серийного номера принтера>2).
• Эта деталь может быть установлена на старые принтеры (8-я цифра серийного номера принтера=0 или 1). Дополнительные детали не требуются.

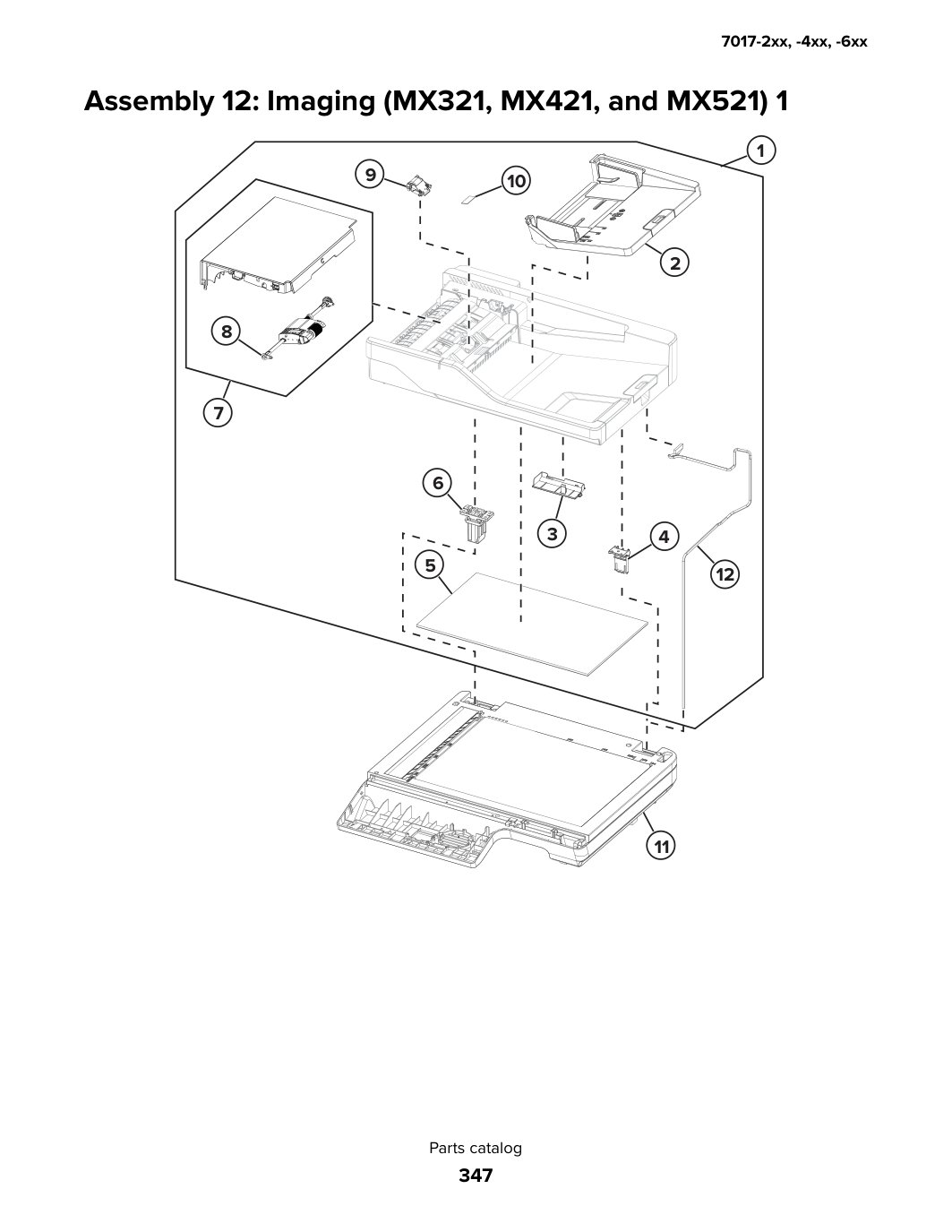

Планшетный сканер (MX321 и MX421) • Эта деталь является оригинальным планшетом для старых принтеров (8-я цифра серийного номера принтера=0 или 1).
• Эта деталь может быть установлена на новые принтеры (8-я цифра серийного номера принтера>2). Так как кабель планшета короткий, также необходим кабель расширения датчика домашней позиции планшета (41X2530).
Планшетный сканер (MX321 и MX421) • Эта деталь является оригинальным планшетом для новых принтеров (8-я цифра серийного номера принтера>2).
• Эта деталь может быть установлена на старые принтеры (8-я цифра серийного номера принтера=0 или 1). Дополнительные детали не требуются.

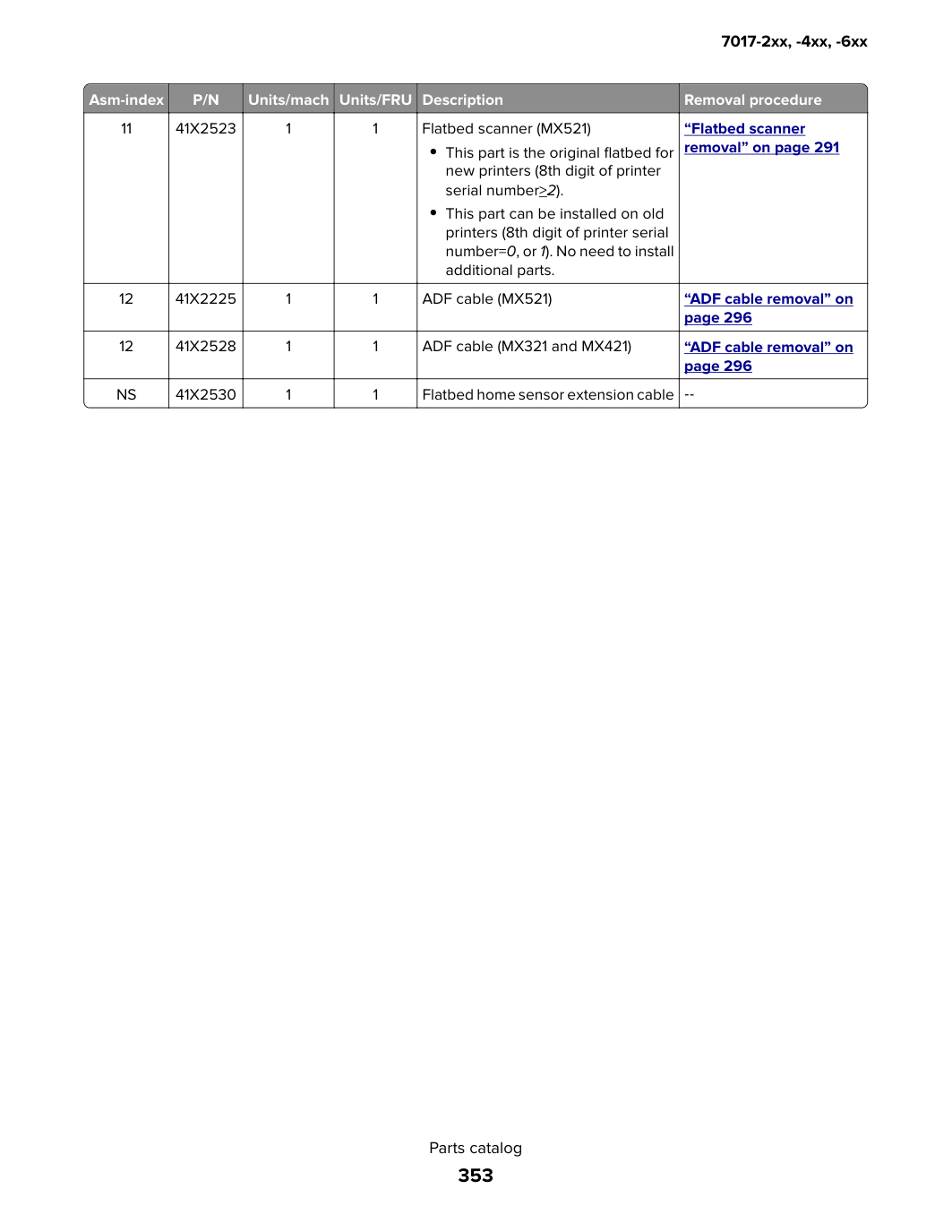

• Эта деталь является оригинальным планшетом для старых принтеров (8-я цифра серийного номера принтера=0 или 1).
• Эта деталь может быть установлена на новые принтеры (8-я цифра серийного номера принтера>2). Так как кабель планшета короткий, также необходим кабель расширения датчика домашней позиции планшета (41X2530).
• Эта деталь является оригинальным планшетом для новых принтеров (8-я цифра серийного номера принтера>2).
• Эта деталь может быть установлена на старые принтеры (8-я цифра серийного номера принтера=0 или 1). Дополнительные детали не требуются.
Примечание: Номер детали предназначен только для внутреннего использования и не может быть заказан.
