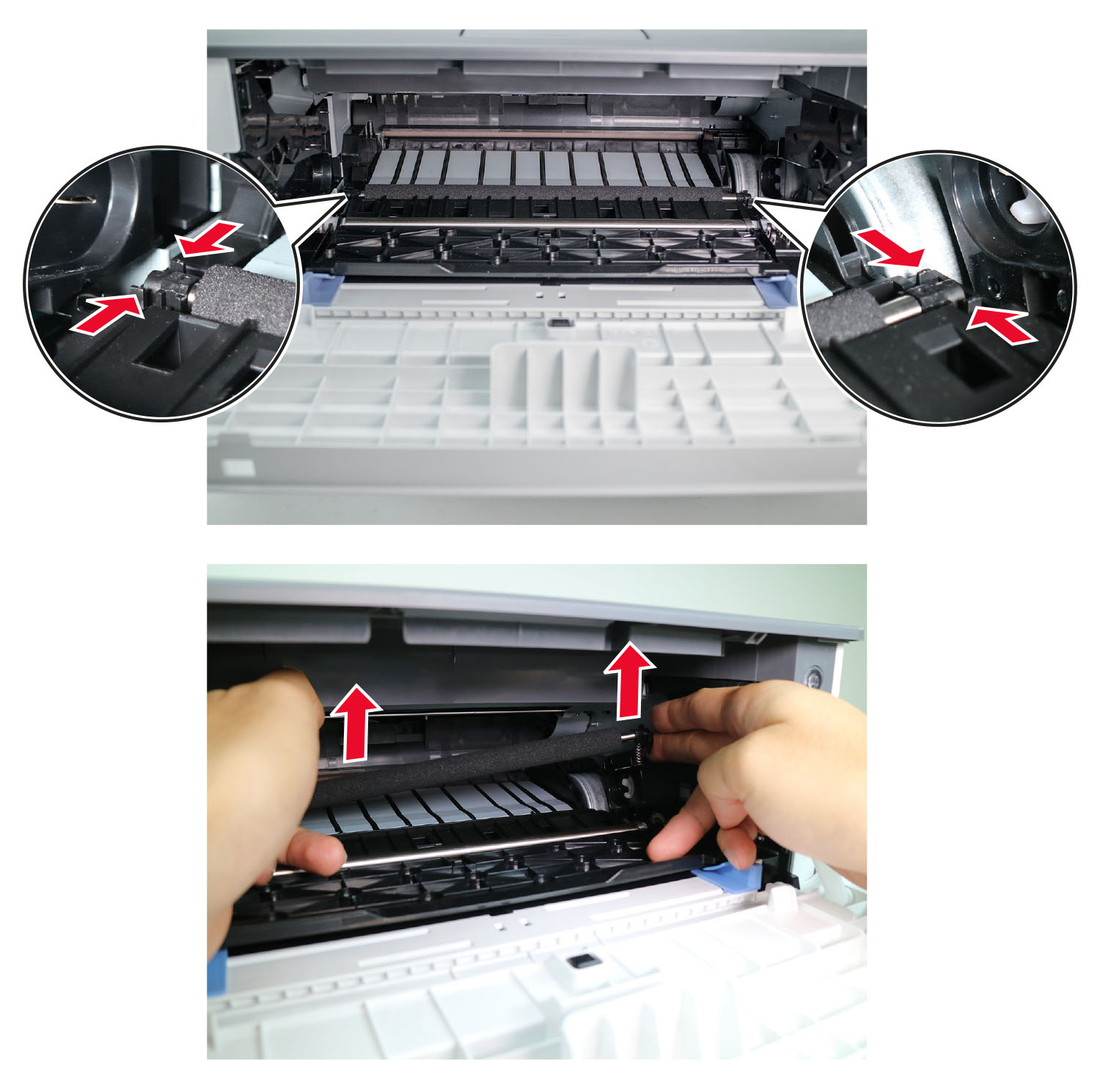

• Не трогайте поролон на roller.
• Вал имеет смазку. Чтобы избежать загрязнения roller, не трогайте вал.
• Убедитесь, что spring правильно установлена с правой стороны roller.

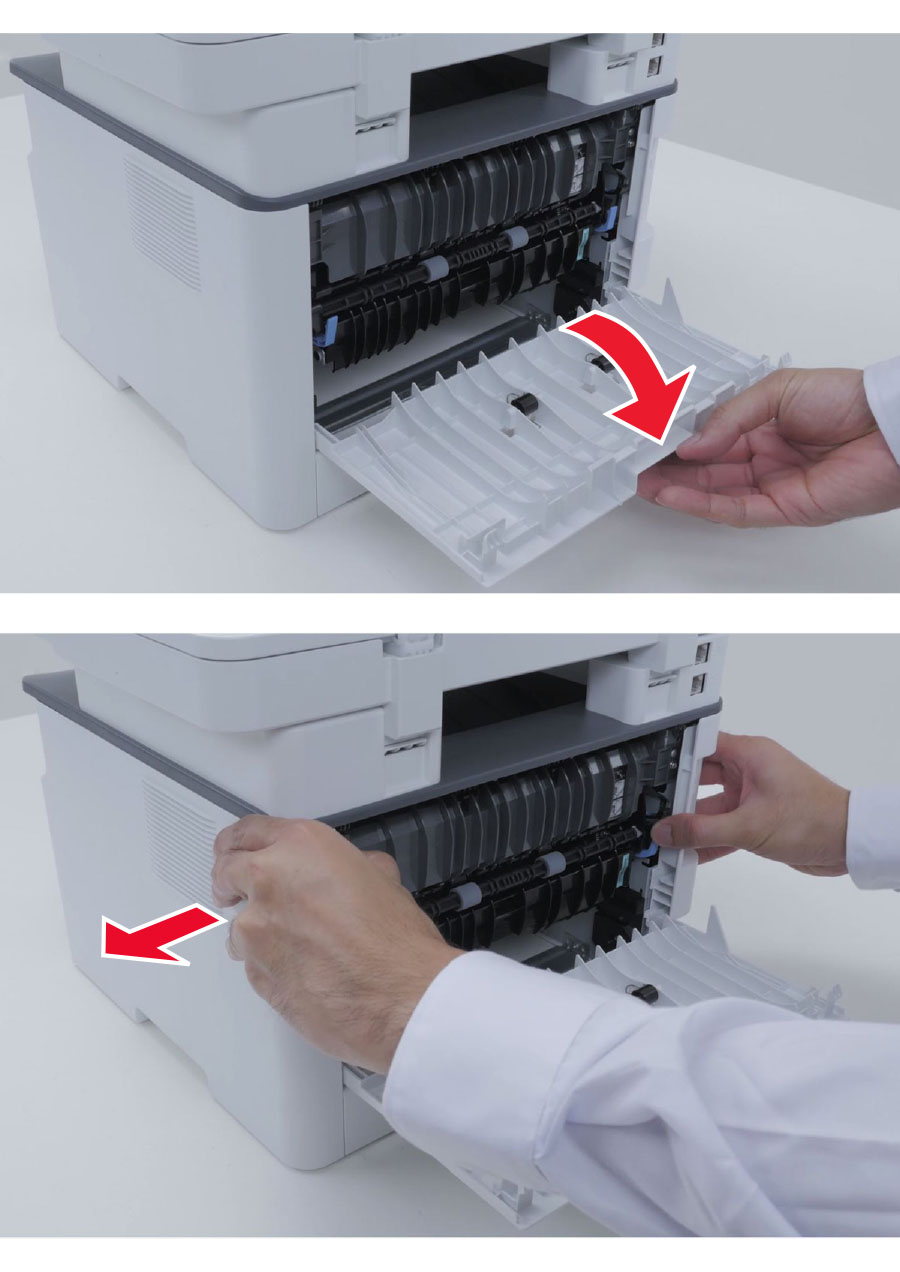

2 Отсоедините верхний задний фиксатор правой cover, чтобы снять заднюю дверь.
2 Снимите заднюю дверь. См. «Rear door removal» на странице 243.

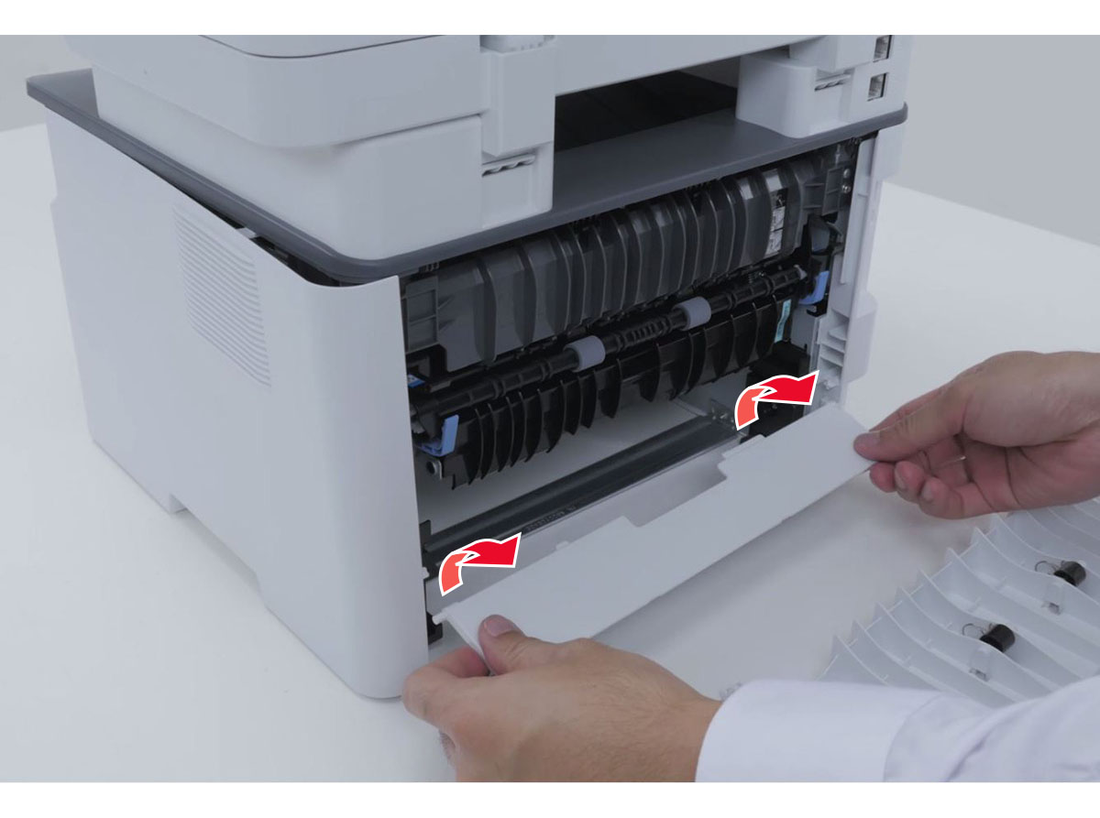

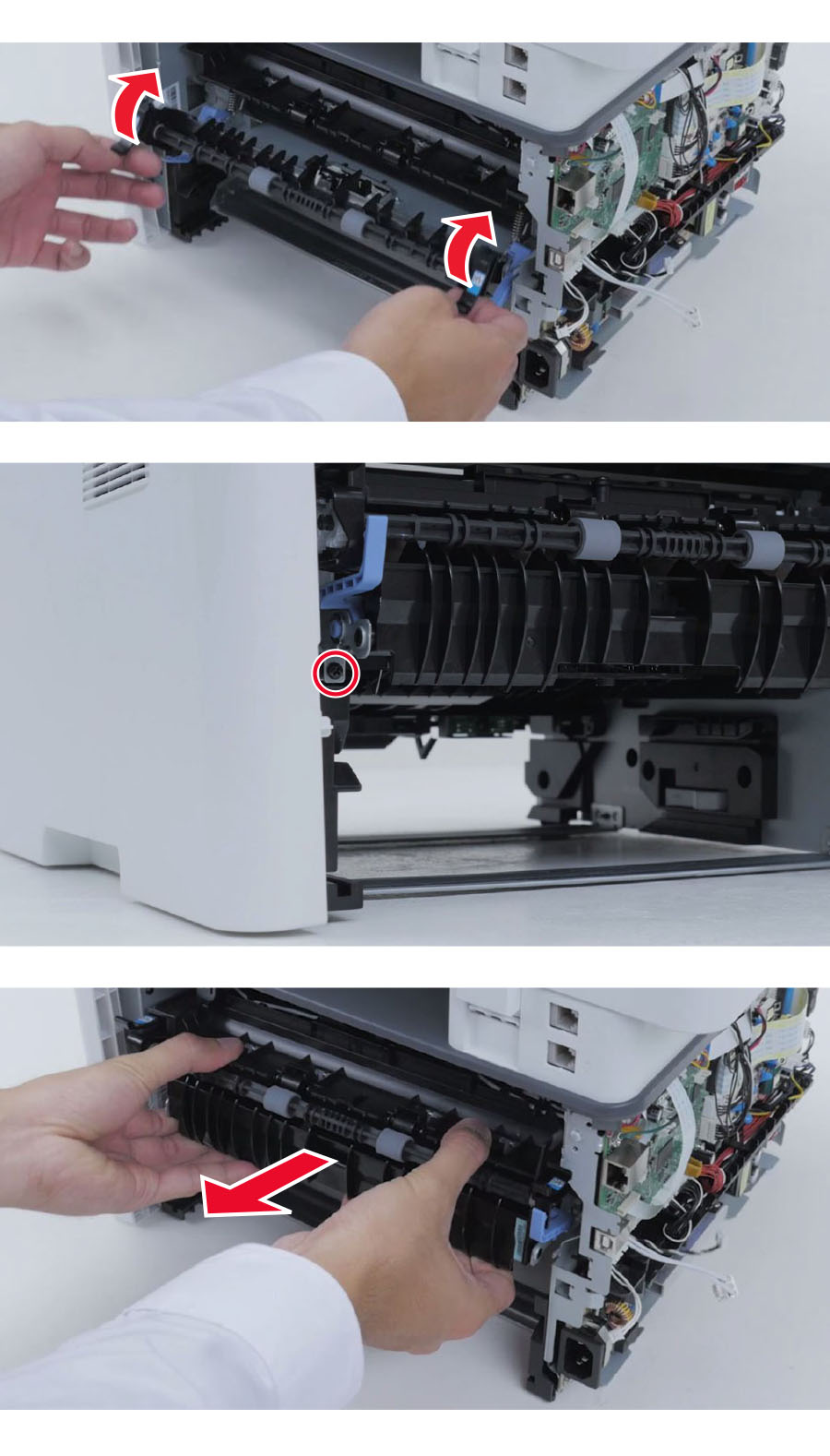

3 Снимите нижнюю заднюю дверь.
3 Снимите левую cover. См. «Left cover removal» на странице 227.
4 Снимите правую cover. См. «Right cover removal» на странице 233.
5 Снимите заднюю дверь. См. «Rear door removal» на странице 243.
6 Снимите нижнюю заднюю дверь. См. «Bottom rear door removal» на странице 244.

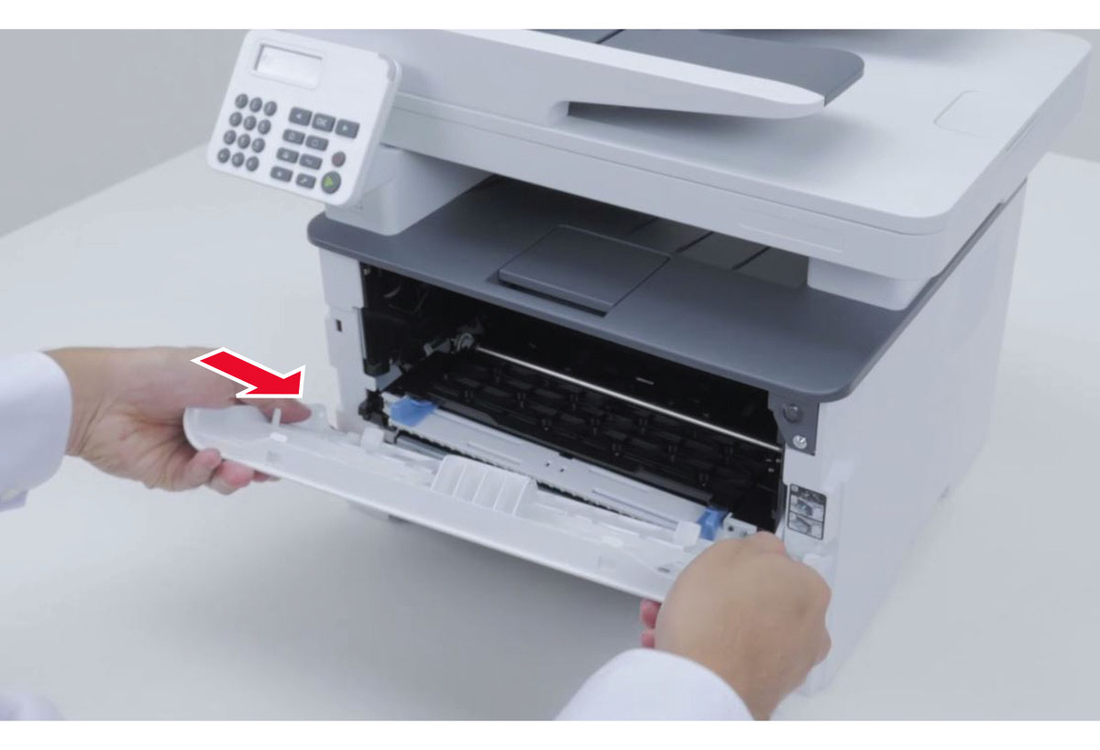

3 Снимите переднюю дверь. См. «Front door removal» на странице 241.
4 Снимите заднюю дверь. См. «Rear door removal» на странице 243.
5 Снимите нижнюю заднюю дверь. См. «Bottom rear door removal» на странице 244.
6 Снимите левую cover. См. «Left cover removal» на странице 227.
7 Снимите редрайв. См. «Redrive removal» на странице 244.

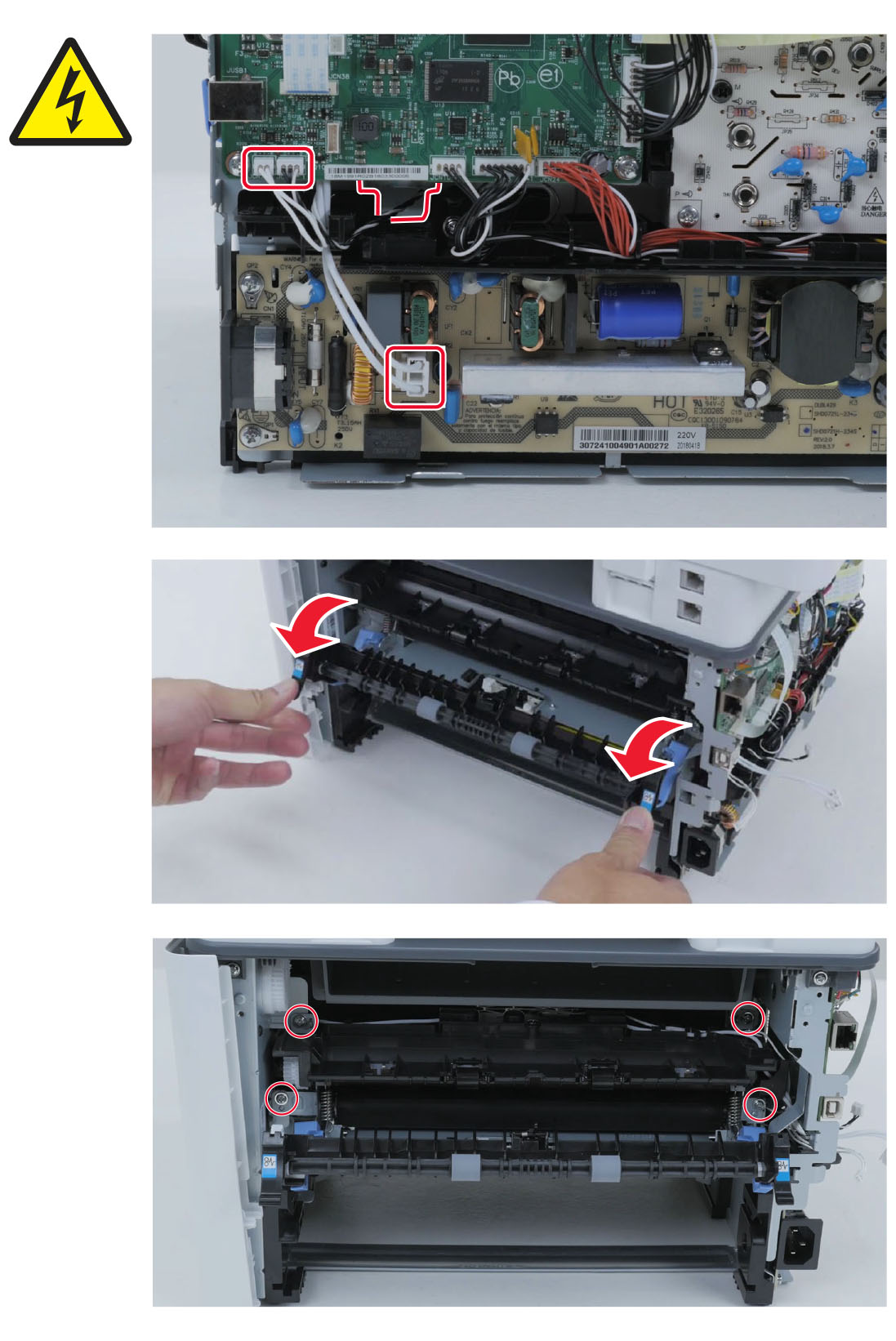

Примечание по установке: обратите внимание на маршрутизацию кабеля.
1 Снимите заднюю дверь. См. «Rear door removal» на странице 243.
3 Снимите переднюю дверь. См. «Front door removal» на странице 241.
4 Снимите заднюю дверь. См. «Rear door removal» на странице 243.
5 Снимите нижнюю заднюю дверь. См. «Bottom rear door removal» на странице 244.
6 Снимите левую cover. См. «Left cover removal» на странице 227.
7 Снимите правую cover. См. «Right cover removal» на странице 233.
8 Снимите ADF scanner и flatbed scanner. См. «ADF scanner and flatbed scanner removal» на странице 261.
9 Снимите панель управления. См. «Control panel removal» на странице 238.

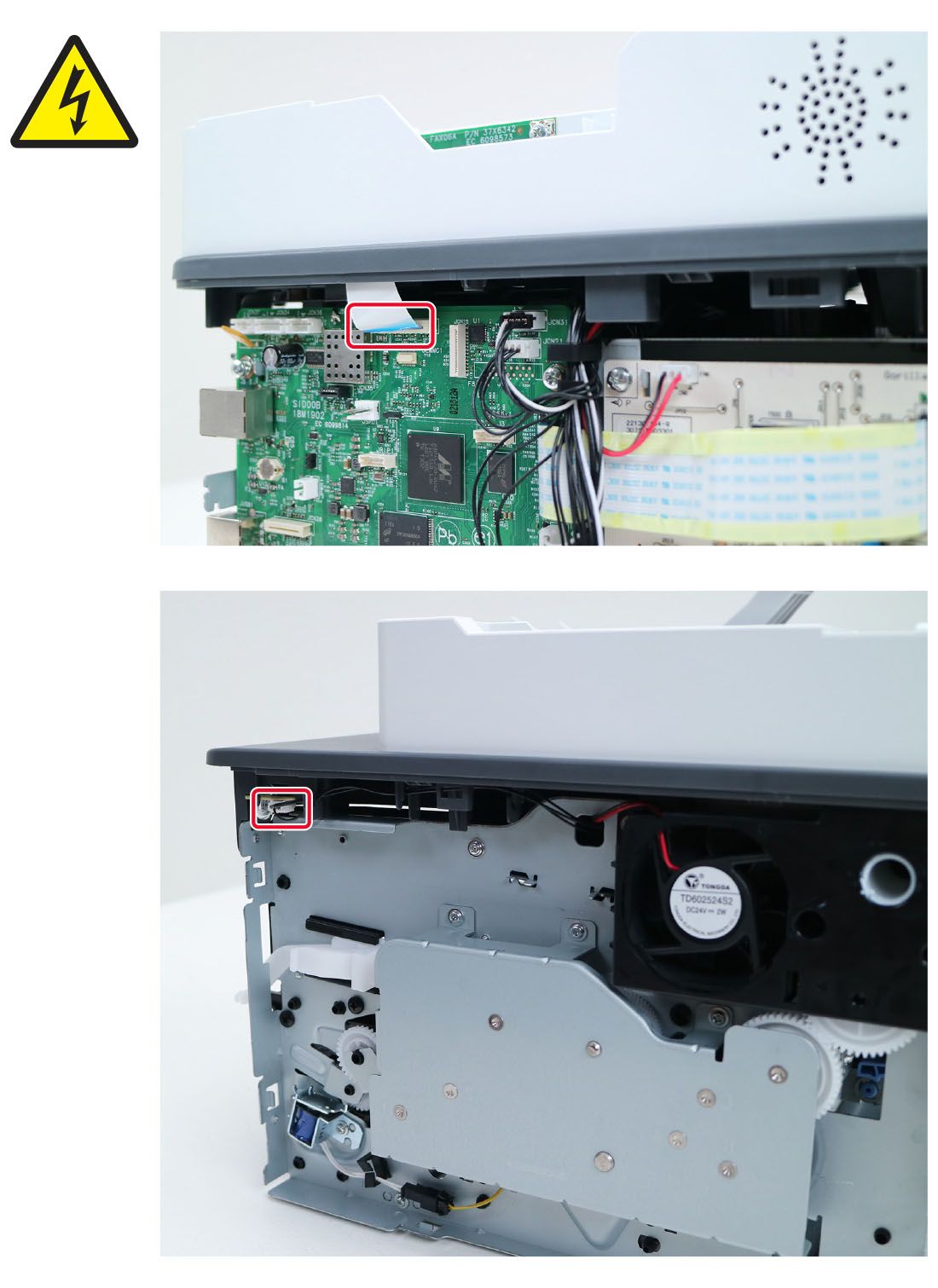

10 Отсоедините кабель с левой и правой сторон принтера.
Примечание: убедитесь, что кабель с правой стороны освобождён от рамы.
