Lexmark MB2236 — Проверка скручивания бумаги

← Lexmark MB2236 — все главы инструкции

a Очистите тракт подачи бумаги от мусора и загрязнений.

b Извлеките, а затем вставьте блок формирования изображения и картридж тонера.

Примечание: Встряхните картридж тонера и блок формирования изображения перед их установкой.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Убедитесь, что тип бумаги поддерживается.

b Убедитесь, что тип и размер бумаги в параметрах соответствуют типу и размеру бумаги в лотке.

c Убедитесь, что бумага не повреждена и не имеет дефектов.

d Убедитесь, что направляющие лотка бумаги установлены правильно.

e Убедитесь, что параметр размера бумаги в узле двусторонней печати установлен правильно.

a Проверьте кабели термоузла на правильность подключения и наличие повреждений.

b Проверьте дверь доступа термоузла на наличие повреждений.

c Проверьте правильность контакта шестерен термоузла с приводными шестернями.

d Убедитесь, что термоузел совместим с LVPS.

e Проверьте термоузел на правильность установки и наличие повреждений.

Термоузел правильно установлен и не повреждена?

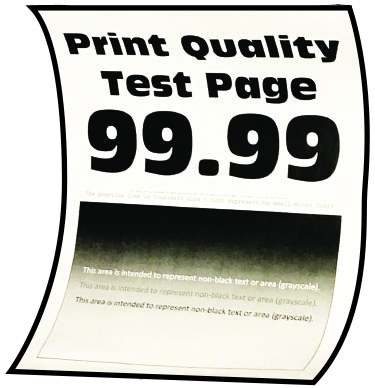

Схема из сервис-мануала

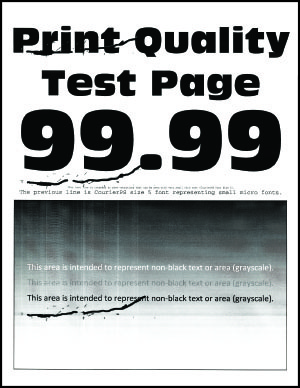

Схема из сервис-мануала

a Войдите в меню «Диагностика» и перейдите к:

c Откройте заднюю дверь и проверьте, вращаются ли выходные ролики термоузла.

d Откройте дверь доступа термоузла и проверьте, вращаются ли горячие ролики.

Ролики работают правильно?

Замените термоузел. См. «Снятие термоузла» на странице 245.

a Переустановите все кабели, подключенные к LVPS.

b Проверьте кабели на правильность подключения и повреждения.

c Проверьте предохранитель на непрерывность.

d Проверьте электронные компоненты на плате LVPS на повреждения.

e Проверьте плату LVPS на правильность установки и повреждения.

Плата LVPS правильно установлена и свободна от повреждений?

Обратиться в следующий уровень поддержки.

a Убедитесь, что LVPS совместима с термоузлом и принтером.

b Убедитесь, что разъем термоузла имеет напряжение.

c Убедитесь, что используется правильное входное напряжение.

Замените LVPS. См. «LVPS removal» на странице 230.

Обратиться в следующий уровень поддержки.

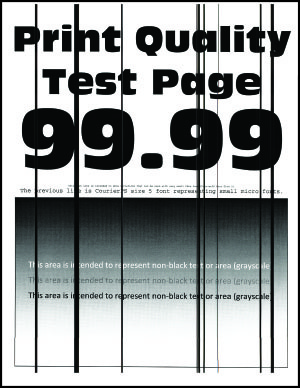

Схема из сервис-мануала

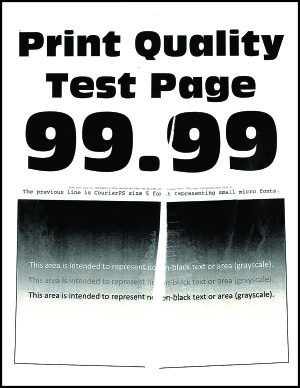

Схема из сервис-мануала

a Очистите тракт подачи бумаги от мусора и загрязнений.

b Извлеките, а затем вставьте блок формирования изображения и картридж тонера.

Примечание: Встряхните картридж тонера и блок формирования изображения перед их установкой.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Убедитесь, что тип бумаги поддерживается.

b Убедитесь, что тип и размер бумаги в параметрах соответствуют типу и размеру бумаги в лотке.

c Убедитесь, что бумага не повреждена и не имеет дефектов.

d Убедитесь, что направляющие лотка бумаги установлены правильно.

e Убедитесь, что параметр размера бумаги в узле двусторонней печати установлен правильно.

a Проверьте кабели термоузла на правильность подключения и наличие повреждений.

b Проверьте дверь доступа термоузла на наличие повреждений.

c Проверьте правильность контакта шестерен термоузла с приводными шестернями.

d Убедитесь, что термоузел совместим с LVPS.

e Проверьте термоузел на правильность установки и наличие повреждений.

Термоузел правильно установлен и не повреждена?

a Войдите в меню «Диагностика» и перейдите к:

c Откройте заднюю дверь и проверьте, вращаются ли выходные ролики термоузла.

d Откройте дверь доступа термоузла и проверьте, вращаются ли горячие ролики.

Ролики работают правильно?

Замените термоузел. См. «Снятие термоузла» на странице 245.

a Переустановите все кабели, подключенные к LVPS.

b Проверьте кабели на правильность подключения и повреждения.

c Проверьте предохранитель на непрерывность.

d Проверьте электронные компоненты на плате LVPS на повреждения.

e Проверьте плату LVPS на правильность установки и повреждения.

Плата LVPS правильно установлена и свободна от повреждений?

Обратиться в следующий уровень поддержки.

a Убедитесь, что LVPS совместима с термоузлом и принтером.

b Убедитесь, что разъем термоузла имеет напряжение.

c Убедитесь, что используется правильное входное напряжение.

Замените LVPS. См. «LVPS removal» на странице 230.

Обратиться в следующий уровень поддержки.

a Убедитесь, что картридж тонера поддерживается.

b Убедитесь, что картридж тонера и блок формирования изображения не пусты.

c Проверьте, новый ли картридж тонера.

Обязательно снимите упаковочный материал с картриджа тонера и блока формирования изображения.

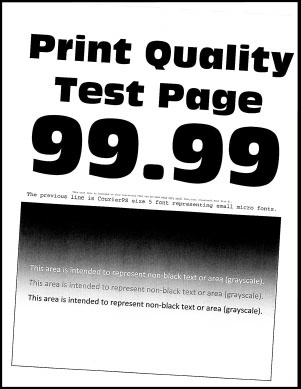

Схема из сервис-мануала
Схема из сервис-мануала

a Очистите тракт подачи бумаги от мусора и загрязнений.

b Извлеките, а затем вставьте блок формирования изображения и картридж тонера.

Примечание: Встряхните картридж тонера и блок формирования изображения перед их установкой.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

Измерьте расстояние между горизонтальными дефектами.

Расстояние равно 75,4 мм или 34,7 мм?

a Убедитесь, что блок формирования изображения правильно установлен и не поврежден.

b Убедитесь, что контакты интеллектуального чипа не окислены и не загрязнены.

c Убедитесь, что поверхность фотопроводящего ролика свободна от повреждений.

d Убедитесь, что контакты HVPS узла формирования изображения свободны от коррозии и загрязнений.

e Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

Измерьте расстояние между горизонтальными дефектами.

Расстояние равно 44,6 мм, 28,3 мм или 39,3 мм?

a Убедитесь, что картридж тонера правильно установлен и не поврежден.

b Убедитесь, что контакты интеллектуального чипа не окислены и не загрязнены.

c Убедитесь, что поверхность ролика (roller) разработчика не повреждена.

d Убедитесь, что контакты тонера HVPS не окислены и не загрязнены.

e Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

Измерьте расстояние между горизонтальными дефектами.

Расстояние равно 44 мм?

Замените ролик переноса. См. «Transfer roller removal» на странице 242.

a Убедитесь, что ролик переноса правильно установлен и свободен от повреждений и загрязнений.

b Убедитесь, что пружина контакта HVPS правильно подключена к ролику переноса.

c Убедитесь, что пружина ролика переноса правильно установлена.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

b Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

Замените ролик переноса. См. «Transfer roller removal» на странице 242.

Измерьте расстояние между горизонтальными дефектами.

Расстояние равно 78,1 мм?

Замените термоузел. См. «Снятие термоузла» на странице 245.

a Проверьте кабели термоузла на правильность подключения и наличие повреждений.

b Проверьте дверь доступа термоузла на наличие повреждений.

c Проверьте правильность контакта шестерен термоузла с приводными шестернями.

d Убедитесь, что термоузел совместим с LVPS.

e Проверьте термоузел на правильность установки и наличие повреждений.

Термоузел правильно установлен и не повреждена?

a Войдите в меню «Диагностика» и перейдите к:

c Откройте заднюю дверь и проверьте, вращаются ли выходные ролики термоузла.

d Откройте дверь доступа термоузла и проверьте, вращаются ли горячие ролики.

Ролики работают правильно?

Замените термоузел. См. «Снятие термоузла» на странице 245.

b Переустановите два кабеля печатающей головки на обоих концах.

a Убедитесь, что кабели печатающей головки правильно подключены.

b Проверьте печатающую головку на правильность установки и наличие повреждений.

Печатающая головка правильно установлена и не повреждена?

Обратиться в следующий уровень поддержки.

Замените печатающую головку. См. «Снятие печатающей головки» на странице 251.

Обратиться в следующий уровень поддержки.

a Очистите тракт подачи бумаги от мусора и загрязнений.

b Извлеките, а затем вставьте блок формирования изображения и картридж тонера.

Примечание: Встряхните картридж тонера и блок формирования изображения перед их установкой.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Убедитесь, что тип бумаги поддерживается.

b Убедитесь, что тип и размер бумаги в параметрах соответствуют типу и размеру бумаги в лотке.

c Убедитесь, что бумага не повреждена и не имеет дефектов.

d Убедитесь, что направляющие лотка бумаги установлены правильно.

e Убедитесь, что параметр размера бумаги в узле двусторонней печати установлен правильно.

Схема из сервис-мануала
Схема из сервис-мануала

a Проверьте вставку лотка на правильность установки и наличие повреждений.

b Убедитесь, что разделительный ролик свободен от пыли и загрязнений.

c Проверьте пластину подъема на правильность работы.

d Проверьте направляющие бумаги на правильность работы.

Вставка лотка правильно установлена и не повреждена?

a Очистите ролики захвата от загрязнений.

a Проверьте ролики захвата на правильность установки и наличие повреждений.

b Проверьте вал роликов захвата на наличие повреждений.

Ролики захвата правильно установлены и не повреждены?

Убедитесь, что ролик свободен от грязи и загрязнений.

Обратиться в следующий уровень поддержки.

b Переустановите два кабеля печатающей головки на обоих концах.

a Убедитесь, что кабели печатающей головки правильно подключены.

b Проверьте печатающую головку на правильность установки и наличие повреждений.

Печатающая головка правильно установлена и не повреждена?

Обратиться в следующий уровень поддержки.

Замените печатающую головку. См. «Снятие печатающей головки» на странице 251.

Обратиться в следующий уровень поддержки.

a Убедитесь, что картридж тонера поддерживается.

b Убедитесь, что картридж тонера и блок формирования изображения не пусты.

c Проверьте, новый ли картридж тонера.

Обязательно снимите упаковочный материал с картриджа тонера и блока формирования изображения.

a Очистите тракт подачи бумаги от мусора и загрязнений.

b Извлеките, а затем вставьте блок формирования изображения и картридж тонера.

Примечание: Встряхните картридж тонера и блок формирования изображения перед их установкой.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

Схема из сервис-мануала
Схема из сервис-мануала

b Переустановите два кабеля печатающей головки на обоих концах.

a Убедитесь, что кабели печатающей головки правильно подключены.

b Проверьте печатающую головку на правильность установки и наличие повреждений.

Печатающая головка правильно установлена и не повреждена?

Замените печатающую головку. См. «Снятие печатающей головки» на странице 251.

a Убедитесь, что блок формирования изображения правильно установлен и не поврежден.

b Убедитесь, что контакты интеллектуального чипа не окислены и не загрязнены.

c Убедитесь, что поверхность фотопроводящего ролика свободна от повреждений.

d Убедитесь, что контакты HVPS узла формирования изображения свободны от коррозии и загрязнений.

e Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Убедитесь, что картридж тонера правильно установлен и не поврежден.

b Убедитесь, что контакты интеллектуального чипа не окислены и не загрязнены.

c Убедитесь, что поверхность ролика (roller) разработчика не повреждена.

d Убедитесь, что контакты тонера HVPS не окислены и не загрязнены.

e Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Проверьте пружину контакта тонера HVPS на правильность установки и повреждения.

b Проверьте контакт микросхемы памяти тонера на правильность установки и повреждения.

c Проверьте пружину контакта тонера на коррозию и загрязнения.

Пружина контакта тонера HVPS и контакт микросхемы памяти тонера правильно установлены и свободны от повреждений и загрязнений?

a Убедитесь, что пружина контакта тонера HVPS находится в надлежащем контакте с картриджем тонера.

b Убедитесь, что пружина контакта тонера HVPS находится в надлежащем контакте с HVPS.

c Переустановите кабель контакта микросхемы памяти.

Обратиться в следующий уровень поддержки.

a Проверьте пружину контакта узла формирования изображения на повреждения и загрязнения.

b Убедитесь, что пружина контакта узла формирования изображения находится в надлежащем контакте с HVPS.

Пружина контакта узла формирования изображения правильно установлена и свободна от повреждений и загрязнений?

Обратиться в следующий уровень поддержки.

a Убедитесь, что ролик переноса правильно установлен и свободен от повреждений и загрязнений.

b Убедитесь, что пружина контакта HVPS правильно подключена к ролику переноса.

c Убедитесь, что пружина ролика переноса правильно установлена.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

b Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

Замените ролик переноса. См. «Transfer roller removal» на странице 242.

b Проверьте кабели на наличие повреждений.

Кабели не повреждены?

Обратиться в следующий уровень поддержки.

a Проверьте характеризацию HVPS.

c Проверьте кабели HVPS на правильность установки и повреждения.

d Проверьте пружину контакта HVPS на правильность подключения к плате.

HVPS правильно установлен и свободен от повреждений?

Обратиться в следующий уровень поддержки.

Замените HVPS. См. «HVPS removal» на странице 231.

Примечание: убедитесь, что выполнена характеризация HVPS при замене HVPS.

Обратиться в следующий уровень поддержки.

Источник: Инк-Маркет.ру.
