Lexmark MB2236 — Проверка белых полос и пустых участков

← Lexmark MB2236 — все главы инструкции

a Убедитесь, что картридж тонера поддерживается.

b Убедитесь, что картридж тонера и блок формирования изображения не пусты.

c Проверьте, новый ли картридж тонера.

Обязательно снимите упаковочный материал с картриджа тонера и блока формирования изображения.

a Очистите тракт подачи бумаги от мусора и загрязнений.

b Извлеките, а затем вставьте блок формирования изображения и картридж тонера.

Примечание: Встряхните картридж тонера и блок формирования изображения перед их установкой.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Убедитесь, что блок формирования изображения правильно установлен и не поврежден.

b Убедитесь, что контакты интеллектуального чипа не окислены и не загрязнены.

c Убедитесь, что поверхность фотопроводящего ролика свободна от повреждений.

d Убедитесь, что контакты HVPS узла формирования изображения свободны от коррозии и загрязнений.

e Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

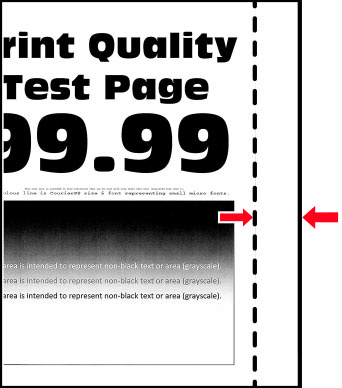

Схема из сервис-мануала

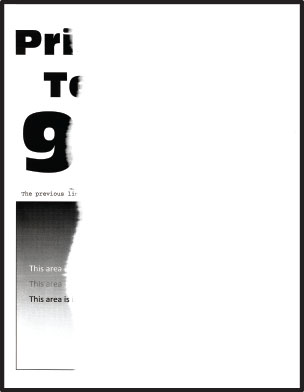

Схема из сервис-мануала

a Убедитесь, что картридж тонера правильно установлен и не поврежден.

b Убедитесь, что контакты интеллектуального чипа не окислены и не загрязнены.

c Убедитесь, что поверхность ролика (roller) разработчика не повреждена.

d Убедитесь, что контакты тонера HVPS не окислены и не загрязнены.

e Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Проверьте пружину контакта тонера HVPS на правильность установки и повреждения.

b Проверьте контакт микросхемы памяти тонера на правильность установки и повреждения.

c Проверьте пружину контакта тонера на коррозию и загрязнения.

Пружина контакта тонера HVPS и контакт микросхемы памяти тонера правильно установлены и свободны от повреждений и загрязнений?

a Убедитесь, что пружина контакта тонера HVPS находится в надлежащем контакте с картриджем тонера.

b Убедитесь, что пружина контакта тонера HVPS находится в надлежащем контакте с HVPS.

c Переустановите кабель контакта микросхемы памяти.

Обратиться в следующий уровень поддержки.

a Проверьте пружину контакта узла формирования изображения на повреждения и загрязнения.

b Убедитесь, что пружина контакта узла формирования изображения находится в надлежащем контакте с HVPS.

Пружина контакта узла формирования изображения правильно установлена и свободна от повреждений и загрязнений?

Обратиться в следующий уровень поддержки.

a Убедитесь, что ролик переноса правильно установлен и свободен от повреждений и загрязнений.

b Убедитесь, что пружина контакта HVPS правильно подключена к ролику переноса.

c Убедитесь, что пружина ролика переноса правильно установлена.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

b Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

Замените ролик переноса. См. «Transfer roller removal» на странице 242.

b Переустановите два кабеля печатающей головки на обоих концах.

a Убедитесь, что кабели печатающей головки правильно подключены.

b Проверьте печатающую головку на правильность установки и наличие повреждений.

Печатающая головка правильно установлена и не повреждена?

Замените печатающую головку. См. «Снятие печатающей головки» на странице 251.

b Проверьте кабели на наличие повреждений.

Кабели не повреждены?

Обратиться в следующий уровень поддержки.

a Проверьте характеризацию HVPS.

c Проверьте кабели HVPS на правильность установки и повреждения.

d Проверьте пружину контакта HVPS на правильность подключения к плате.

HVPS правильно установлен и свободен от повреждений?

Обратиться в следующий уровень поддержки.

Замените HVPS. См. «HVPS removal» на странице 231.

Примечание: убедитесь, что выполнена характеризация HVPS при замене HVPS.

Обратиться в следующий уровень поддержки.

a Убедитесь, что картридж тонера поддерживается.

b Убедитесь, что картридж тонера и блок формирования изображения не пусты.

c Проверьте, новый ли картридж тонера.

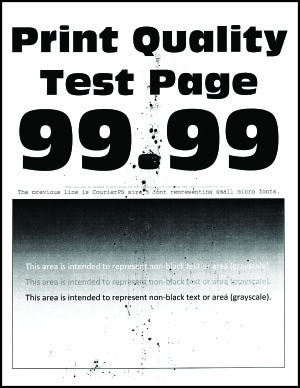

Схема из сервис-мануала
Схема из сервис-мануала

Обязательно снимите упаковочный материал с картриджа тонера и блока формирования изображения.

a Очистите тракт подачи бумаги от мусора и загрязнений.

b Извлеките, а затем вставьте блок формирования изображения и картридж тонера.

Примечание: Встряхните картридж тонера и блок формирования изображения перед их установкой.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Убедитесь, что блок формирования изображения правильно установлен и не поврежден.

b Убедитесь, что контакты интеллектуального чипа не окислены и не загрязнены.

c Убедитесь, что поверхность фотопроводящего ролика свободна от повреждений.

d Убедитесь, что контакты HVPS узла формирования изображения свободны от коррозии и загрязнений.

e Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Убедитесь, что картридж тонера правильно установлен и не поврежден.

b Убедитесь, что контакты интеллектуального чипа не окислены и не загрязнены.

c Убедитесь, что поверхность ролика (roller) разработчика не повреждена.

d Убедитесь, что контакты тонера HVPS не окислены и не загрязнены.

e Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Проверьте пружину контакта тонера HVPS на правильность установки и повреждения.

b Проверьте контакт микросхемы памяти тонера на правильность установки и повреждения.

c Проверьте пружину контакта тонера на коррозию и загрязнения.

Пружина контакта тонера HVPS и контакт микросхемы памяти тонера правильно установлены и свободны от повреждений и загрязнений?

a Убедитесь, что пружина контакта тонера HVPS находится в надлежащем контакте с картриджем тонера.

b Убедитесь, что пружина контакта тонера HVPS находится в надлежащем контакте с HVPS.

c Переустановите кабель контакта микросхемы памяти.

Обратиться в следующий уровень поддержки.

a Проверьте пружину контакта узла формирования изображения на повреждения и загрязнения.

b Убедитесь, что пружина контакта узла формирования изображения находится в надлежащем контакте с HVPS.

Пружина контакта узла формирования изображения правильно установлена и свободна от повреждений и загрязнений?

Обратиться в следующий уровень поддержки.

a Убедитесь, что ролик переноса правильно установлен и свободен от повреждений и загрязнений.

b Убедитесь, что пружина контакта HVPS правильно подключена к ролику переноса.

c Убедитесь, что пружина ролика переноса правильно установлена.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

b Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

Замените ролик переноса. См. «Transfer roller removal» на странице 242.

b Переустановите два кабеля печатающей головки на обоих концах.

a Убедитесь, что кабели печатающей головки правильно подключены.

b Проверьте печатающую головку на правильность установки и наличие повреждений.

Печатающая головка правильно установлена и не повреждена?

Замените печатающую головку. См. «Снятие печатающей головки» на странице 251.

b Проверьте кабели на наличие повреждений.

Кабели не повреждены?

a Проверьте характеризацию HVPS.

c Проверьте кабели HVPS на правильность установки и повреждения.

d Проверьте пружину контакта HVPS на правильность подключения к плате.

HVPS правильно установлен и свободен от повреждений?

Замените HVPS. См. «HVPS removal» на странице 231.

Примечание: убедитесь, что выполнена характеризация HVPS при замене HVPS.

a Переустановите все кабели, подключенные к LVPS.

b Проверьте кабели на правильность подключения и повреждения.

c Проверьте предохранитель на непрерывность.

d Проверьте электронные компоненты на плате LVPS на повреждения.

e Проверьте плату LVPS на правильность установки и повреждения.

Плата LVPS правильно установлена и свободна от повреждений?

Обратиться в следующий уровень поддержки.

a Убедитесь, что LVPS совместима с термоузлом и принтером.

b Убедитесь, что разъем термоузла имеет напряжение.

c Убедитесь, что используется правильное входное напряжение.

Замените LVPS. См. «LVPS removal» на странице 230.

Обратиться в следующий уровень поддержки.

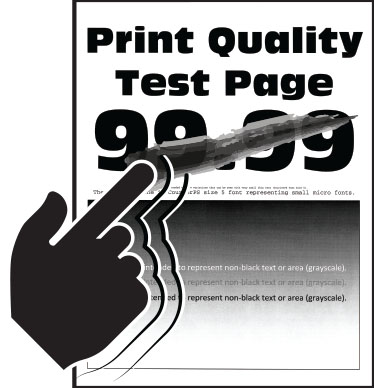

Схема из сервис-мануала

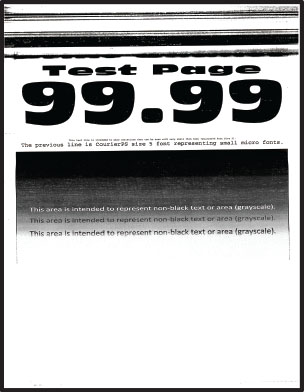

Схема из сервис-мануала

a Очистите тракт подачи бумаги от мусора и загрязнений.

b Извлеките, а затем вставьте блок формирования изображения и картридж тонера.

Примечание: Встряхните картридж тонера и блок формирования изображения перед их установкой.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Убедитесь, что блок формирования изображения правильно установлен и не поврежден.

b Убедитесь, что контакты интеллектуального чипа не окислены и не загрязнены.

c Убедитесь, что поверхность фотопроводящего ролика свободна от повреждений.

d Убедитесь, что контакты HVPS узла формирования изображения свободны от коррозии и загрязнений.

e Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Проверьте рычаг привода узла визуализации на правильность установки и повреждения.

b Откройте правую крышку и проверьте узел рычага на правильность установки и повреждение.

Рычаг привода узла визуализации установлен правильно и свободен от повреждений?

c Извлеките картридж с тонером из узла визуализации.

d Слегка закройте переднюю дверь и проверьте, приводит ли рычаг в действие шестерню привода узла визуализации.

Шестерня привода узла визуализации привелась в действие?

Обратиться в следующий уровень поддержки.

b Проверьте муфту-шестерню привода на правильность установки и повреждения.

c Приведите в действие рычаг и проверьте, включается ли муфта-шестерня привода.

Муфта-шестерня привода установлена правильно и свободна от повреждений?

Замените главный привод. См. "Снятие главного привода" на стр. 234.

a Убедитесь, что ролик переноса правильно установлен и свободен от повреждений и загрязнений.

b Убедитесь, что пружина контакта HVPS правильно подключена к ролику переноса.

c Убедитесь, что пружина ролика переноса правильно установлена.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

b Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

Замените ролик переноса. См. «Transfer roller removal» на странице 242.

Убедитесь, что ролик свободен от грязи и загрязнений.

Обратиться в следующий уровень поддержки.

a Войдите в меню «Диагностика» и перейдите к:

b Проверьте, поворачивается ли зажим в середине соленоида при подаче бумаги.

Переподключите кабель соленоида перекоса с обоих концов.

Обратиться в следующий уровень поддержки.

a Войдите в меню «Диагностика» и перейдите к:

a Войдите в меню «Диагностика» и перейдите к:

b Откройте меню "Диагностика" и перейдите к:

a Убедитесь, что главный привод установлен правильно и свободен от повреждений.

b Убедитесь, что шестерни главного привода установлены правильно.

c Убедитесь, что приводные шестерни находятся в надлежащем контакте с приводимой ими шестерней.

Замените главный привод. См. "Снятие главного привода" на стр. 234.

Обратиться в следующий уровень поддержки.

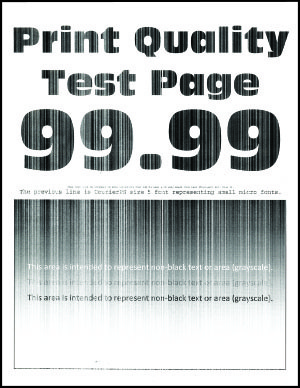

Схема из сервис-мануала
Схема из сервис-мануала

a Очистите тракт подачи бумаги от мусора и загрязнений.

b Извлеките, а затем вставьте блок формирования изображения и картридж тонера.

Примечание: Встряхните картридж тонера и блок формирования изображения перед их установкой.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

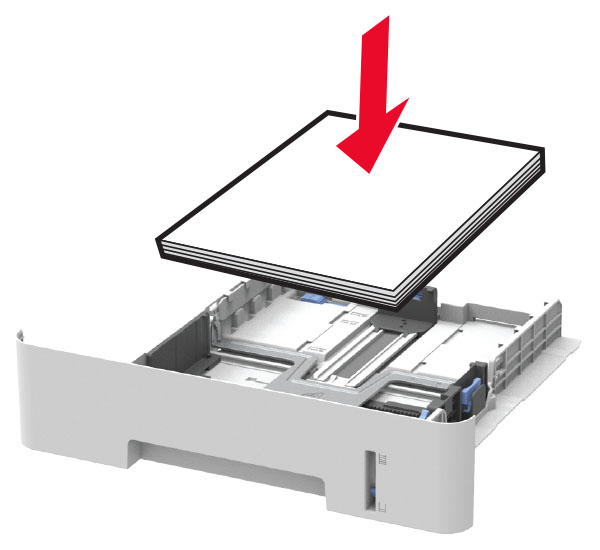

a Убедитесь, что тип бумаги поддерживается.

b Убедитесь, что тип и размер бумаги в параметрах соответствуют типу и размеру бумаги в лотке.

c Убедитесь, что бумага не повреждена и не имеет дефектов.

d Убедитесь, что направляющие лотка бумаги установлены правильно.

e Убедитесь, что параметр размера бумаги в узле двусторонней печати установлен правильно.

a Проверьте вставку лотка на правильность установки и наличие повреждений.

b Убедитесь, что разделительный ролик свободен от пыли и загрязнений.

c Проверьте пластину подъема на правильность работы.

d Проверьте направляющие бумаги на правильность работы.

Вставка лотка правильно установлена и не повреждена?

a Войдите в меню «Диагностика» и перейдите к:

b Выберите Quick test или Duplex quick test.

c Отрегулируйте следующие поля:

b Переустановите два кабеля печатающей головки на обоих концах.

a Убедитесь, что кабели печатающей головки правильно подключены.

b Проверьте печатающую головку на правильность установки и наличие повреждений.

Печатающая головка правильно установлена и не повреждена?

Замените печатающую головку. См. «Снятие печатающей головки» на странице 251.

a Проверьте плату контроллера на правильность установки и повреждения.

b Переустановите все кабели на плате контроллера.

Плата контроллера правильно установлена и свободна от повреждений?

Обратиться в следующий уровень поддержки.

Замените плату контроллера. См. «Controller board removal» на странице 228.

Обратиться в следующий уровень поддержки.

Схема из сервис-мануала
Схема из сервис-мануала

a Убедитесь, что картридж тонера поддерживается.

b Убедитесь, что картридж тонера и блок формирования изображения не пусты.

c Проверьте, новый ли картридж тонера.

Обязательно снимите упаковочный материал с картриджа тонера и блока формирования изображения.

a Очистите тракт подачи бумаги от мусора и загрязнений.

b Извлеките, а затем вставьте блок формирования изображения и картридж тонера.

Примечание: Встряхните картридж тонера и блок формирования изображения перед их установкой.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Убедитесь, что тип и размер бумаги совпадают с типом и размером, установленными в лотке.

b Проверьте кабели термоузла на правильность подключения и повреждения.

c Проверьте дверцу доступа термоузла на повреждение.

d Проверьте, находятся ли шестерни термоузла в надлежащем контакте с приводными шестернями.

e Убедитесь, что термоузел совместим с LVPS.

f Проверьте термоузел на правильность установки и повреждение.

Термоузел правильно установлен и не повреждена?

a Войдите в меню «Диагностика» и перейдите к:

c Откройте заднюю дверь и проверьте, вращаются ли выходные ролики термоузла.

d Откройте дверь доступа термоузла и проверьте, вращаются ли горячие ролики.

Ролики работают правильно?

Замените термоузел. См. «Снятие термоузла» на странице 245.

a Переустановите все кабели, подключенные к LVPS.

b Проверьте кабели на правильность подключения и повреждения.

c Проверьте предохранитель на непрерывность.

d Проверьте электронные компоненты на плате LVPS на повреждения.

e Проверьте плату LVPS на правильность установки и повреждения.

Плата LVPS правильно установлена и свободна от повреждений?

Обратиться в следующий уровень поддержки.

a Убедитесь, что LVPS совместима с термоузлом и принтером.

b Убедитесь, что разъем термоузла имеет напряжение.

c Убедитесь, что используется правильное входное напряжение.

Замените LVPS. См. «LVPS removal» на странице 230.

Обратиться в следующий уровень поддержки.

a Убедитесь, что картридж тонера поддерживается.

b Убедитесь, что картридж тонера и блок формирования изображения не пусты.

c Проверьте, новый ли картридж тонера.

Схема из сервис-мануала
Схема из сервис-мануала

Обязательно снимите упаковочный материал с картриджа тонера и блока формирования изображения.

a Очистите тракт подачи бумаги от мусора и загрязнений.

b Извлеките, а затем вставьте блок формирования изображения и картридж тонера.

Примечание: Встряхните картридж тонера и блок формирования изображения перед их установкой.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Убедитесь, что блок формирования изображения правильно установлен и не поврежден.

b Убедитесь, что контакты интеллектуального чипа не окислены и не загрязнены.

c Убедитесь, что поверхность фотопроводящего ролика свободна от повреждений.

d Убедитесь, что контакты HVPS узла формирования изображения свободны от коррозии и загрязнений.

e Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Убедитесь, что картридж тонера правильно установлен и не поврежден.

b Убедитесь, что контакты интеллектуального чипа не окислены и не загрязнены.

c Убедитесь, что поверхность ролика (roller) разработчика не повреждена.

d Убедитесь, что контакты тонера HVPS не окислены и не загрязнены.

e Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

a Проверьте пружину контакта тонера HVPS на правильность установки и повреждения.

b Проверьте контакт микросхемы памяти тонера на правильность установки и повреждения.

c Проверьте пружину контакта тонера на коррозию и загрязнения.

Пружина контакта тонера HVPS и контакт микросхемы памяти тонера правильно установлены и свободны от повреждений и загрязнений?

a Убедитесь, что пружина контакта тонера HVPS находится в надлежащем контакте с картриджем тонера.

b Убедитесь, что пружина контакта тонера HVPS находится в надлежащем контакте с HVPS.

c Переустановите кабель контакта микросхемы памяти.

Обратиться в следующий уровень поддержки.

a Проверьте пружину контакта узла формирования изображения на повреждения и загрязнения.

b Убедитесь, что пружина контакта узла формирования изображения находится в надлежащем контакте с HVPS.

Пружина контакта узла формирования изображения правильно установлена и свободна от повреждений и загрязнений?

Обратиться в следующий уровень поддержки.

a Убедитесь, что ролик переноса правильно установлен и свободен от повреждений и загрязнений.

b Убедитесь, что пружина контакта HVPS правильно подключена к ролику переноса.

c Убедитесь, что пружина ролика переноса правильно установлена.

d Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

b Откройте меню Diagnostics и выберите Advanced Print Quality Samples.

Замените ролик переноса. См. «Transfer roller removal» на странице 242.

b Переустановите два кабеля печатающей головки на обоих концах.

a Убедитесь, что кабели печатающей головки правильно подключены.

b Проверьте печатающую головку на правильность установки и наличие повреждений.

Печатающая головка правильно установлена и не повреждена?

Обратиться в следующий уровень поддержки.

Замените печатающую головку. См. «Снятие печатающей головки» на странице 251.

Обратиться в следующий уровень поддержки.

• Убедитесь, что бумага лежит ровно в лотке.

Правильная загрузка бумаги Неправильная загрузка бумаги • Не загружайте и не извлекайте лоток во время печати.

• Не загружайте слишком много бумаги. Убедитесь, что высота стопки ниже индикатора максимального заполнения.

• Не сдвигайте бумагу в лоток. Загружайте бумагу, как показано на иллюстрации.

• Убедитесь, что направляющие бумаги позиционированы правильно и не прижимают бумагу или конверты слишком плотно.

• Плотно вставьте лоток в принтер после загрузки бумаги.

• Используйте только рекомендованную бумагу или специальные носители.

• Не загружайте помятую, согнутую, сырую, изогнутую или скрученную бумагу.

• Согните, разворошите и выровняйте края бумаги перед загрузкой.

• Не используйте бумагу, вырезанную или обрезанную вручную.

• Не смешивайте размеры, вес или типы бумаги в одном лотке.

• Убедитесь, что размер и тип бумаги установлены правильно на компьютере или панели управления принтера.

• Храните бумагу в соответствии с рекомендациями производителя.

Схема из сервис-мануала
Схема из сервис-мануала
Источник: Инк-Маркет.ру.
