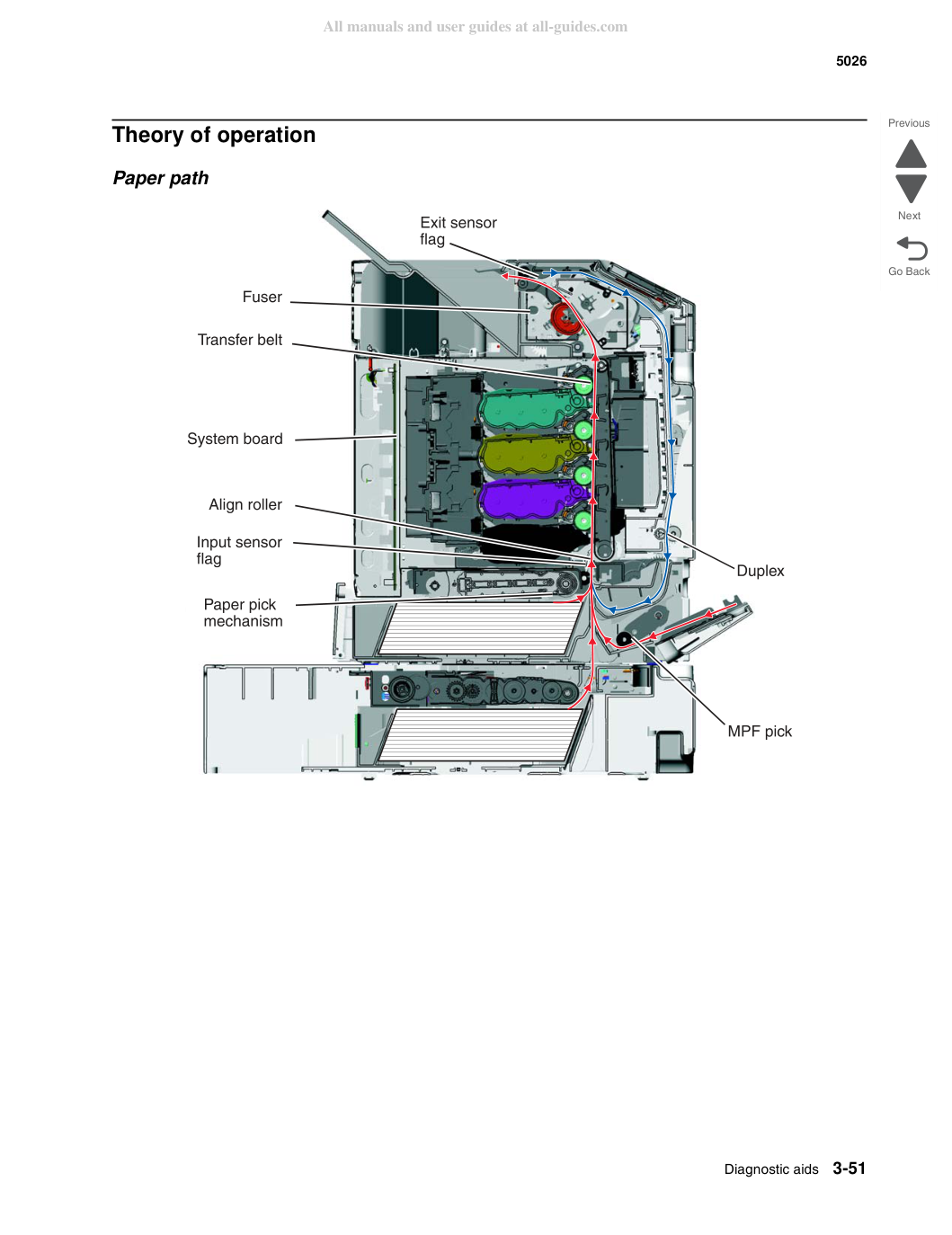

Системная плата обеспечивает интеллект принтера. Команды и управляющие сигналы поступают с системной карты, обеспечивающие перемещение печатного материала. Системная карта управляет временем подачи печатного материала во время печати, чтобы материал прибывал в определенные позиции в процессе печати в установленное время.
Захватывает печатный материал из лотка бумаги. Механизм захвата бумаги содержит датчик захвата бумаги (input) и многофункциональный датчик прозрачности.
Ролик (bump aligner roll) продвигает печатный материал на ленту переноса и исправляет любой перекос материала при выходе из лотков бумаги или МПФ.
Валики переноса (находятся внутри узла ремня переноса) являются неотъемлемой частью электрофотографического процесса, а ремень переноса продвигает печатный материал через принтер.
Термоузел припекает тонер к печатному материалу и продвигает печатный материал через последнюю часть пути подачи бумаги.
Датчик выхода бумаги также находится в термоузле, и флажок присутствует на всех термоузлах, активирующий датчики переполнения лотка на сетевых моделях принтеров.
Функция двусторонней печати встроена в переднюю дверь доступа и использует двухпроходный метод для перенаправления бумаги вниз и обратно через путь подачи бумаги во второй раз. Для выполнения двухпроходного метода бумага подается частично из принтера, а затем переворачивается обратно в принтер.

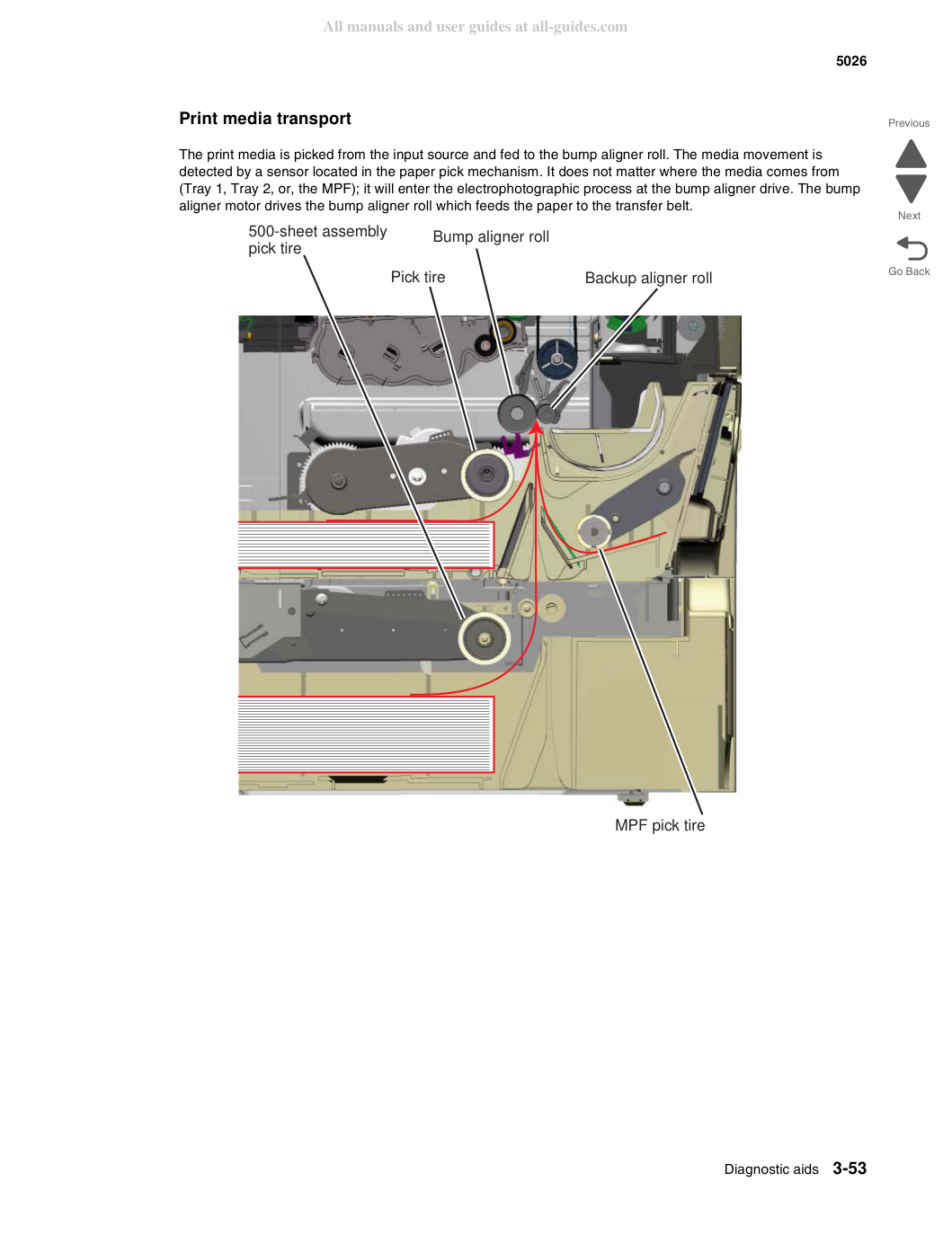

Печатный материал подается из источника входа и подается на ролик выравнивания. Движение материала обнаруживается датчиком, расположенным в механизме подачи бумаги. Неважно, откуда поступает материал (лоток 1, лоток 2 или универсальный лоток); он поступит в электрофотографический процесс на приводе ролика выравнивания. Двигатель выравнивания ролика приводит в действие ролик выравнивания, который подает бумагу на ремень переноса.
После подачи бумаги на ленту переноса, барабаны фотопроводника в совокупности с лентой переноса протягивают печатный материал через путь подачи бумаги.
После того как печатный материал покидает ремень переноса, он поступает в термоузел, где применяются тепло и прижим для постоянного припекания тонера к материалу. Валики термоузла продолжают вращаться и тянуть печатный материал через путь подачи бумаги, пока он не достигнет выходного приводного валика. Выходной приводной валик тянет печатный материал из валиков термоузла и подает его на приводной валик выхода термоузла. После того как печатный материал достигает приводного валика выхода термоузла, ролик толкает печатный материал в выходной лоток.
Если страница должна быть напечатана двусторонне, приводной ролик выхода термоузла продолжает протягивать материал до тех пор, пока он не очистит флаг выхода бумаги, а затем изменяет направление вращения ролика, чтобы протянуть материал обратно в узел двусторонней печати принтера.
Материал затем направляется вниз через путь двусторонней печати до тех пор, пока он не достигнет ролика выравнивания. Находясь в этом положении, он входит в путь EP во второй раз.
Флаг выхода бумаги служит двум целям. Когда он активирует датчик выхода бумаги, он служит в качестве односторонних ворот для материала при выходе из принтера в выходной лоток, а также служит в качестве односторонних ворот, когда материал входит обратно в принтер для двусторонней печати. Иными словами, он отклоняет путь печатного материала, направляя его либо в выходной лоток, либо в путь двусторонней печати.
Для того чтобы печатный материал перемещался через путь подачи бумаги, требуется несколько приводных двигателей, обеспечивающих механическую мощность ролико, обсуждённым ранее. Приводы этих компонентов показаны и обсуждены в следующих абзацах.
При печати из Лотка 1 или Лотка 2 двигатель захвата бумаги приводит в движение шестерни захвата бумаги, что вызывает вращение ролика захвата. При печати из МПФ двигатель захвата бумаги приводит в движение узел поворотного рычага МПФ и вызывает вращение ролика захвата МПФ.
Мощность для вращения ролика выравнивания поступает от двигателя выравнивания. Двигатель приводит в движение набор шестерён выравнивания, что вызывает вращение ролика выравнивания.
Примечание: Если этот двигатель блокируется или вызывает сообщения о переполнении контейнера отходящего тонера, проблема может быть в механизме вертикального шнека.
Фотопроводниковые узлы (четыре) и картриджи тонера (четыре) получают питание от приводных двигателей узла привода ЭФ. Верхний двигатель картриджа 1 узла привода ЭФ обеспечивает привод к двум верхним фотопроводниковым узлам и картриджам тонера (желтый и голубой). Аналогично, нижний двигатель картриджа 2 приводит в действие два нижних фотопроводниковых узла и картриджа тонера. Когда верхняя дверь доступа принтера открыта, муфты для картриджей тонера и фотопроводниковых узлов разъединяются.
Узел ленты переноса получает привод от двигателя, расположенного на узле привода EP. Когда открыта верхняя дверь доступа, муфта ленты переноса отсоединяется.
Привод термоузла (двигатель) встроен в узел термоузла и приводит в движение ролики термоузла.
Привод двусторонней печати приводится в действие двигателем универсального лотка/двусторонней печати через шестерню универсального лотка/двусторонней печати. Привод подается на три приводных вала в узле двусторонней печати ремнем, приводимым в действие двигателем универсального лотка/двусторонней печати. Приводные валы перемещают печатный материал через узел двусторонней печати во время печати.
Датчики стратегически размещены в принтере, чтобы гарантировать, что печатный материал поступает в определенные точки в течение определенного времени в электрофотографическом процессе. Есть два флажка бумаги: один внизу машины (подача бумаги) для обнаружения входящей бумаги, включая вторую сторону двусторонней печати, из всех источников, и один вверху (выход бумаги) для обнаружения движения бумаги за пределы термоузла. Флажки имеют схожую конструкцию: механический рычаг приводится в действие материалом для прерывания оптического датчика; оба обычно заблокированы, когда материал отсутствует. Есть также многофункциональный датчик прозрачности, который обнаруживает: 1) наличие лотка 1, 2) используется ли узкий материал и 3) является ли материал прозрачной пленкой. Датчик работает для лотка 1, лотка 2 (опция на 500 листов) и универсального лотка.
Датчик выхода/входа двусторонней печати бумаги и флажок переполнения лотка. Флажок датчика выхода/входа двусторонней печати обнаруживает движение в двух направлениях: когда бумага выходит из термоузла и когда она втягивается из выходного лотка обратно в путь двусторонней печати. Каждый лист должен пройти мимо флажка выхода бумаги из термоузла и упасть перед тем, как быть развернутым и начать путь двусторонней печати. Если печатный материал активирует флажок выхода бумаги слишком долго или печатный материал не достигает флажка выхода бумаги в течение установленного времени, будет зафиксирована ошибка замятия бумаги.
Системная плата — это мозг принтера. Во время процесса печати изображение отправляется с компьютера на системную плату. Растрировщик (RIP) системной карты преобразует данные в растровое изображение и передает эти данные вместе с управляющей информацией на печатающую головку.
Обеспечивает высокое напряжение для:
Четыре ролика переноса, расположенные в ленте переноса Узел печатающей головки Печатающая головка получает управление и данные изображения от системной платы (RIP). Благодаря использованию лазерного узла, печатающая головка облучает барабан фотопроводника светом и создаёт невидимое изображение, называемое скрытым или электростатическим изображением.
Узел фотопроводника состоит главным образом из валика зарядки и печатного барабана. Валик зарядки заряжает поверхность печатного барабана для подготовки к скрытому изображению, «рисуемому» лазером. После записи печатного барабана лазером он отвечает за захват тонера из ролика проявки картриджа и последующую передачу изображения на печатный материал.
Этот узел состоит в основном из валика разработчика и валика добавления тонера. Основная функция этого узла — обеспечение заряженного тонера узлу фотопроводника для передачи на печатный материал. Тонер прилипает к электростатическому изображению на поверхности барабана фотопроводника, которое затем передаётся на печатный материал.
Узел термоузла использует тепло и давление для закрепления изображения тонера на печатном материале.

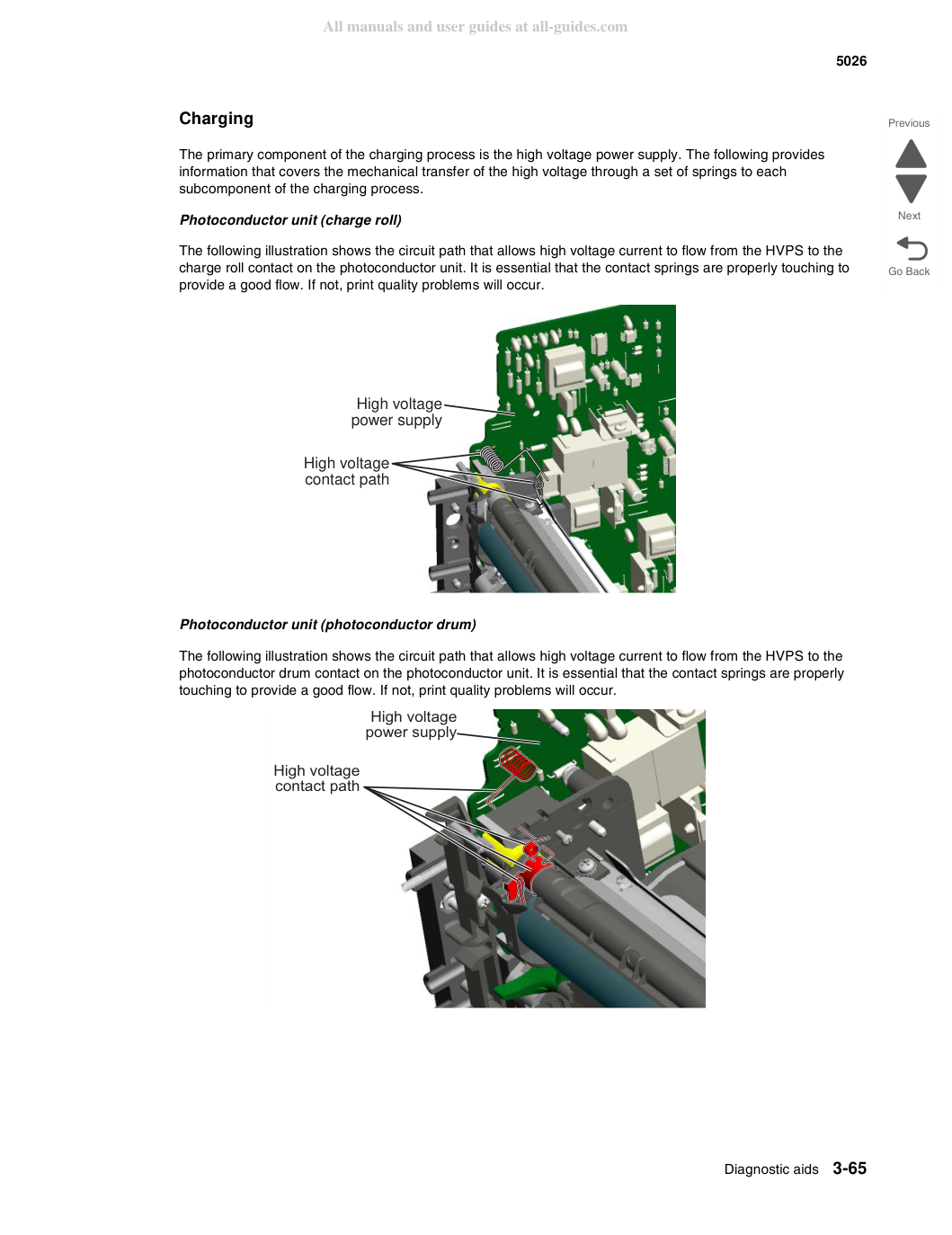

Основной компонент процесса зарядки — источник высокого напряжения. Далее приводится информация о механической передаче высокого напряжения через набор пружин каждому подкомпоненту процесса зарядки.
Следующая иллюстрация показывает путь цепи, который позволяет высоковольтному току течь от HVPS к контакту ролика зарядки на узле фотопроводника. Важно, чтобы контактные пружины правильно касались, чтобы обеспечить хороший поток. Если нет, возникнут проблемы с качеством печати.
Следующая иллюстрация показывает путь цепи, который позволяет высоковольтному току течь от HVPS к контакту барабана фотопроводника на узле фотопроводника. Важно, чтобы контактные пружины правильно касались, чтобы обеспечить хороший поток. Если нет, возникнут проблемы с качеством печати.
Следующая иллюстрация показывает путь цепи, который позволяет высоковольтному току течь от HVPS к картриджу тонера. Картридж тонера содержит три части, которым подаётся высокое напряжение от HVPS. Эти три части: ракель, валик разработчика и валик добавления тонера (TAR). Важно, чтобы контактные пружины правильно касались, чтобы обеспечить хороший поток. Если нет, возникнут проблемы с качеством печати.
Ремень передачи содержит четыре ролика передачи, обеспечивающие передачу изображения с печатного барабана на печатный материал. Ремень передачи получает заряд высокого напряжения через контакты пружин, расположенные на узле контакта передачи, как показано на следующей иллюстрации. Для простоты показан только один путь высокого напряжения ролика. Этот путь типичен и для трёх остальных роликов.
Основные компоненты процесса экспонирования — это системная плата, печатающая головка и узел фотопроводника.
Следующая иллюстрация отображает типичный путь данных для одноцветного экспонирования.
Данные получаются с компьютера в порт на системной плате. Функция RIP системной платы преобразует эти данные в растровую информацию, которая передаётся на печатающую головку вместе с другими управляющими данными. Данные преобразуются лазером печатающей головки в данные световой энергии, которые направляются на чувствительный к свету узел фотопроводника.
Два основных компонента процесса проявления — это узел фотопроводника и картридж тонера. Картридж тонера содержит валик добавления тонера, валик разработчика и тонер. Тонер продвигается в сторону валика добавления тонера тремя узлами лопастей. Продвинутый тонер прилипает к электрически заряженному валику добавления тонера. Тонер на валике добавления тонера затем электрически притягивается к валику разработчика из-за разницы электрического заряда между валиком добавления тонера и валиком разработчика. Тонер равномерно покрывает валик разработчика с помощью ракеля и вводится на электростатическое изображение на барабане фотопроводника. Тонер затем передаётся на барабан фотопроводника.
После того как тонер притянется к фотопроводящему барабану (print drum), изображение готово к передаче на носитель. Носитель подается по тракту подачи бумаги (paper path) на передаточный ремень (transfer belt) и транспортируется под каждым фотопроводящим узлом (photoconductor unit). Заряженные передаточные валики (transfer roll), расположенные внутри передаточного ремня, снимают изображение с фотопроводящего барабана на носитель. Это метод прямой передачи.
Основная функция передаточного ремня (transfer belt) — транспортировка носителя. Тонер не передается непосредственно на ремень во время печати.
После передачи изображения на носитель он готов к закреплению (fusing). Носитель транспортируется в термоузел (fuser), где горячий валик и прижимной валик (backup roll) используют комбинацию высокой температуры и прижима (pressure) для расплавления и прижатия тонера к носителю.
Ремень передачи и печатный барабан очищаются в конце цикла электрофотографического процесса. Поверхность ремня передачи очищается при его вращении мимо очищающего лезвия и вала, расположенных внутри узла ремня передачи. Весь остаток тонера, соскобленный с ремня, собирается в контейнер отходов тонера, расположенный рядом с ремнём внутри узла ремня передачи.
Фотопроводящий барабан (photoconductor drum) очищается щеточкой (cleaning blade).
Концевой выключатель (A), срабатываемый передней дверцей доступа, отключает выход +5 В на печатающую головку, отключая лазер.
Концевой выключатель 24 В расположен спереди справа машины при открытии передней дверцы. Открытие передней дверцы отключает концевой выключатель 24 В и прерывает подачу 24 В на системную плату, HVPS, двигатели и термоузел. Закрытие передней дверцы срабатывает выключатель, инициализирующий двигатель.
При открытии выключателя 24 В активируется нормально разомкнутая сторона выключателя, подавая сигнал системной плате отключить выход источника питания +24 В, отключая все источники высокого напряжения, двигатель подтягивания/выравнивания, двигатель дуплекса и двигатель термоузла в целях безопасности.
Предупреждение: Никогда не тыкайте и не закрывайте выключатель силой при ремонте машины. Это может повредить человека и машину.
